1 Vysoce VÝKONOVÝ LASER REVOLUCE V TERAPEUTICKÉ LASEROVÉ TECHNOLOGII

2 BTL zdravotnická technika, a.s. Šantrochova 16, Praha 6 tel: , fax: obchod@btl.cz BTL Slovakia, s.r.o. Pri Rajčianke 37, Žilina tel: fax: btl@btl.sk Všechna práva vyhrazena. Přestože byla vynaložena maximální snaha o poskytnutí přesných a aktuálních informací, společnost nenese zodpovědnost za případné chyby obsažené v tomto katalogu. Výrobky a jejich specifikace uvedené v této brožuře mohou doznat změn bez předchozího upozornění.

Přestože byla vynaložena maximální snaha o poskytnutí přesných a aktuálních informací, společnost nenese zodpovědnost za případné chyby

3 3 Vysoce VÝKONOVÝ LASER REVOLUČNÍ TECHNOLOGIE na základě OVĚŘENÝCH MEDICÍNSKÝCH PRINCIPŮ Nová generace rehabilitační laserové technologie Hlubší prostup do tkáně Vynikající klinické výsledky Maximální bezpečnost RYCHLÁ A ÚČINNÁ TERAPIE OVĚŘENÁ NEJMODERNĚJŠÍMI VÝZKUMY BEZBOLESTNÁ A NEINVAZIVNÍ LÉČBA BEZ VEDLEJŠÍCH ÚČINKŮ BTL vysoce výkonová laserová terapie Neomezený prostup do hloubky tkáně díky maximálnímu výkonu až 12 W. Max. výkon až 50 krát vyšší než u konvenční laserové terapie. Optimální terapeutický účinek pomocí vlnových délek 810/980 nm či 1064 nm. Pulsní mód pro okamžitou eliminaci bolesti. Účinná a výkonná terapie pro širokou škálu klinických indikací. LASEROVÉ SVĚTLO V LIDSKÉ TKÁNI Koherentní a monochromatické laserové světlo výrazně stimuluje léčebné a regenerační procesy ve většině biologických tkání. Výstupní výkon je přibližně 30 až 50 krát vyšší než u konvenční terapie nízkovýkonovým laserem, hloubka průniku je téměř neomezená. BTL terapii vysoce výkonovým laserem to tak umožňuje stimulovat a léčit jakékoliv bolestivé místo na těle. Použitím laseru s vlnovými délkami okolo 1000 nm dochází k tvorbě fotomechanické vlny v podkožní tkáni. Tato fotomechanická stimulace inhibuje pocit bolesti a přináší tak okamžitou úlevu. vysoce výkonový laser

tkáně díky maximálnímu výkonu až 12 W. Max. výkon až 50 krát vyšší než u konvenční laserové terapie. Optimální terapeutický účinek pomocí vlnových délek 810/980 nm či 1064 nm.

4 4 TERAPIE Vysoce VÝKONOVÝM LASEREM REVOLUCE V LASEROVÉ TERAPII Biostimulační a léčebné účinky laserové terapie jsou známy již od roku Výraz biostimulační znamená schopnost bio-stimulovat růst tkáně a a její reparaci na buněčné úrovni. Laserové světlo lze díky jeho monochromatickému a souvislému charakteru přesně nastavit a definovat tak předem jeho chování. Vlnové délky 810/980nm a 1064nm jsou specifické vysokým účinkem na biologické chromofory. To umožňuje maximální terapeutický účinek bez ozařování okolní oblasti. Maximální výkon 12 W umožňuje výjimečně hluboký průnik laserového světla. Optimální poměr absorpce a průnikové hloubky zaručuje účinnou stimulaci tkání a receptorů bolesti až do hloubky12 cm. Terapie vysoce výkonovým laserem představuje velmi jednoduchou a efektivní léčbu bez vedlejších účinků, jež může být zacílena na libovolné bolestivé místo těla. Relativní absorpce vlnová délka (nm) OKAMŽITÁ, VÝRAZNÁ A DLOUHOTRVAJÍCÍ ÚLEVA OD BOLESTI Vlnová délka laserového světla poblíž 1000nm v extrémně krátkém pulzním režimu dodává BTL terapii využívající technologii vysoce výkonového laseru zcela novou terapeutickou vlastnost schopnost vytvářet mechanickou vlnu v biologické tkáni. Vlnové délky 1064 nm a 980 nm jsou speciálně navrženy tak, aby se velmi dobře vstřebávaly ve strukturách založených na vodní bázi. Poté, co se laserové světlo dostane na pokožku, vytváří v lidské tkáni fotomechanickou vlnu o specifické vlnové délce. Mechanická stimulace volných nervových zakončení a dalších receptorů bolesti v podkožní tkáni blokuje průchod bolesti nervovým systémem a přináší tak okamžitou úlevu. Tato mechanická vlna navíc stimuluje lokální mikrocirkulaci a podporuje lymfatickou drenáž dané patologické oblasti. Kombinací biostimulace a fotomechanické stimulace BTL terapie vysoce výkonovým laserem se tak léčí tkáň a zároveň je poskytována výkonná a nenávyková metoda regulace bolesti.

Laserové světlo lze díky jeho monochromatickému a souvislému charakteru přesně nastavit a definovat tak předem jeho chování.

5 Vysoce VÝKONOVÝ LASER HLAVNÍ INDIKACE 5 BTL terapie vysoce výkonovým laserem nabízí velice účinnou léčbu v rámci široké škály klinických indikací; od svalových zranění až po tendinopatie či degenerativní onemocnění kloubů. Bolest ramenního kloubu - impingement syndrom, poranění rotátorové manžety, tendinitidy Cervikobrachiální syndrom Bursitida Radiální/ulnární epikondylitida Bolest bederní oblasti osteoartritida, herniace disku, svalový spasmus Natržený sval Artritida kolena osteoartritida, revmatická artritida Spoušťové body, svalový spasmus Plantární fascitida/ostruha patní Výron kotníku/tibiotarzální distorze U aplikační procedury u těchto a mnoha dalších klinických indikací lze použít vestavěnou terapeutickou encyklopedii BTL. Tento klinický průvodce pomocí jednotlivých kroků obsluze vysvětluje, jak aplikovat terapii u většiny běžných indikací. vysoce výkonový laser

Bolest ramenního kloubu - impingement syndrom, poranění rotátorové manžety, tendinitidy Cervikobrachiální syndrom Bursitida Radiální/ulnární epikondylitida Bolest bederní oblasti osteoartritida,

6 6

7 Vysoce VÝKONOVÝ LASER 7 TECHNICKÉ VLASTNOSTI Hloubkový prostup do tkáně při výkonu až mw v kontinuálním režimu. Maximální terapeutický účinek díky vlnové délce 1064 nm. Pulzní mód pro silnou a dlouhotrvající analgesii Přesné nastavení velikosti ošetřované oblasti pomocí výměnných koncovek aplikátoru Přednastavené protokoly pro snadnou aplikaci Vestavěný průvodce terapií Dotyková obrazovka Bezpečnostní nožní spínač vysoce výkonový laser

Pulzní mód pro silnou a dlouhotrvající analgesii Přesné nastavení velikosti ošetřované oblasti pomocí výměnných

8 8

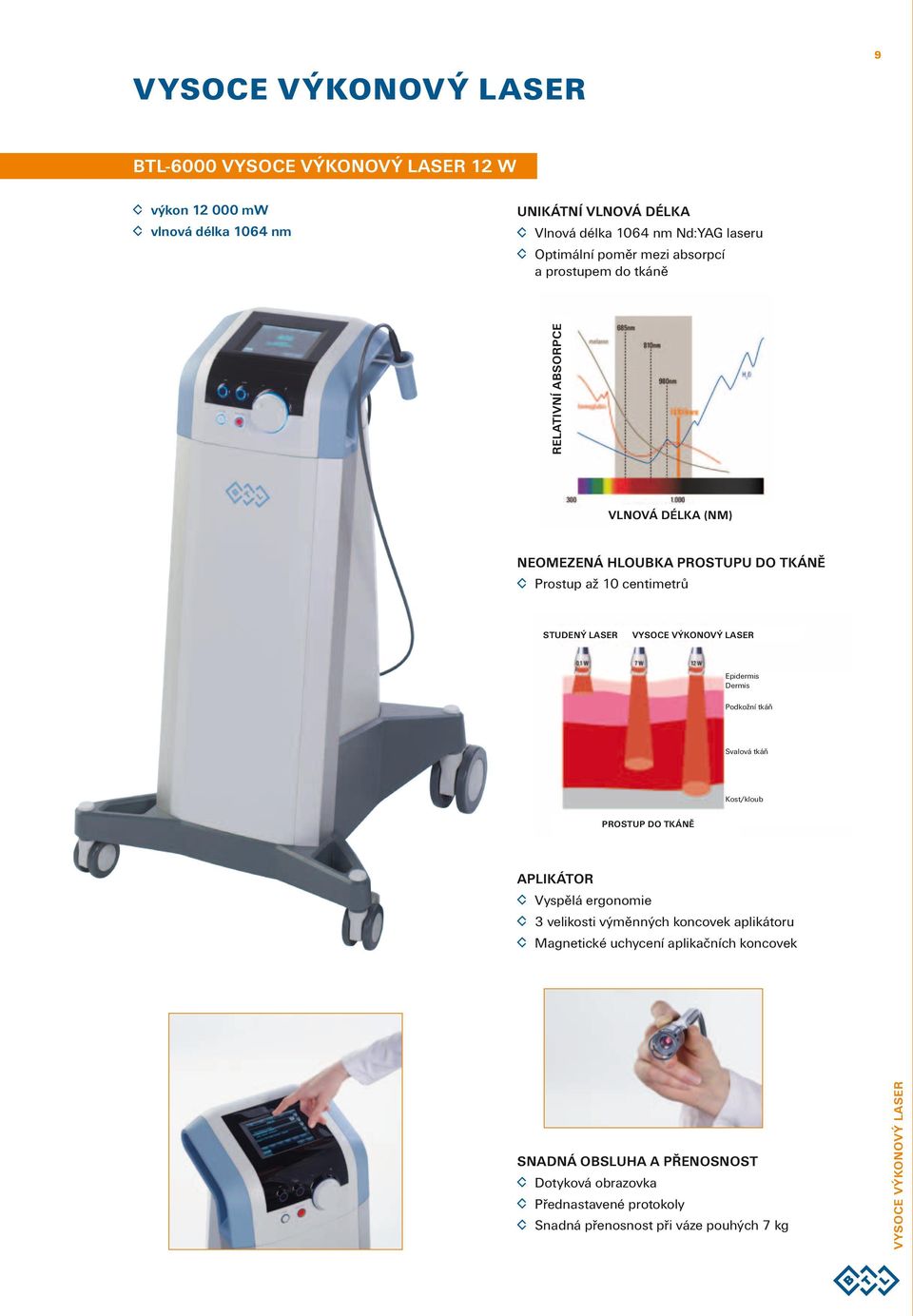

9 Vysoce VÝKONOVÝ LASER 9 BTL-6000 Vysoce VÝKONOVÝ LASER 12 W výkon mw vlnová délka 1064 nm UNIKÁTNÍ VLNOVÁ DÉLKA Vlnová délka 1064 nm Nd:YAG laseru Optimální poměr mezi absorpcí a prostupem do tkáně Relativní absorpce vlnová délka (nm) NEOMEZENÁ HLOUBKA Prostupu do tkáně Prostup až 10 centimetrů studený laser Vysoce výkonový laser Epidermis Dermis Podkožní tkáň Svalová tkáň Kost/kloub prostup do tkáně APLIKÁTOR Vyspělá ergonomie 3 velikosti výměnných koncovek aplikátoru Magnetické uchycení aplikačních koncovek SNADNÁ OBSLUHA A PŘENOSNOST Dotyková obrazovka Přednastavené protokoly Snadná přenosnost při váze pouhých 7 kg vysoce výkonový laser

výkonový laser Epidermis Dermis Podkožní tkáň Svalová tkáň Kost/kloub prostup do tkáně APLIKÁTOR Vyspělá ergonomie 3 velikosti výměnných koncovek aplikátoru

10 10 Vysoce VÝKONOVÝ LASER BTL-6000 Vysoce VÝKONOVÝ LASER 7 W výkon mw vlnová délka 810/980 nm DUÁLNÍ VLNOVÁ DÉLKA Současná emise dvou vlnových délek - 810/980 nm Relativní absorpce vlnová délka (nm) APLIKÁTOR Vyspělá ergonomie 3 velikosti výměnných koncovek aplikátoru Magnetické uchycení aplikačních koncovek SNADNÁ PŘENOSNOST Váha 7 kg Transportní kufřík SNADNÁ OBSLUHA Dotyková obrazovka Přednastavené protokoly

APLIKÁTOR Vyspělá ergonomie 3 velikosti výměnných koncovek aplikátoru Magnetické uchycení aplikačních

11 Vysoce VÝKONOVÝ LASER 11 PŘÍSLUŠENSTVÍ BEZPEČNOSTNÍ VLASTNOSTI Nožní spínač Navigační světlo Bezpečnostní aplikační koncovky Zámek jednotky Ochranné brýle POHODLÍ A SNADNÁ OBSLUHA Design a ergonomie aplikátoru Přesné určení oblasti léčby Magnetické uchycení aplikačních koncovek Dotyková obrazovka vysoce výkonový laser

POHODLÍ A SNADNÁ OBSLUHA Design a ergonomie aplikátoru Přesné určení oblasti

12 12 Vysoce VÝKONOVÝ LASER BTL PRŮVODCE TERAPIÍ Vestavěný průvodce terapií je navržen tak, aby aplikace terapie byla snadná a zároveň účinná. Ti, kteří s laserovou terapií začínají, ocení přednastavené terapeutické parametry a obrázky, které je provedou aplikací krok za krokem. Ti, co mají s laserovou terapií již větší zkušenosti, pak ocení především podrobná klinická doporučení na základě dlouholeté klinické zkušenosti. Vestavěná terapeutická encyklopedie: anatomické obrázky terapeutické protokoly krok za krokem přednastavené parametry Výhody pro uživatele: pohodlí a ergonomie snadná obsluha maximální bezpečnost

Ti, co mají s laserovou terapií již větší zkušenosti, pak ocení především podrobná klinická doporučení na základě dlouholeté klinické zkušenosti.

13 Vysoce VÝKONOVÝ LASER 13 NEJČASTĚJŠÍ APLIKACE Bolest ramenního kloubu Artróza kyčelního kloubu Epikondylitida Syndrom karpálního tunelu Patelární tendinopatie Low back pain Tendinitida Achillovy šlachy Dorzalgie vysoce výkonový laser

Syndrom karpálního tunelu Patelární tendinopatie Low back

14 14 MODELY/TECHNICKÉ SPECIFIKACE BTL-6000 Vysoce VÝKONOVÝ LASER TECHNICKÉ SPECIFIKACE BTL-6000 VYSOCE VÝKONOVÝ LASER 7W BTL-6000 VYSOCE VÝKONOVÝ LASER 12W Číslo dílu P v101 P v101 Celkový výkon 7W v kontinuálním režimu 12W v kontinuálním režimu Provozní vlnová délka 810/980 nm, současně 1064 nm Provozní režim kontinuální, pulzní, jednotlivé pulzy Počet protokolů 38 Bezpečnostní vlastnosti Rozměry Napájení pohotovostní vypínač ovládání nožním spínačem bezpečnostní uzamčení 320 x 190 x 280 mm 230 V / Hz, 115V / Hz Třída laseru 4 Třída ochrany IIB VOLITELNÉ/STANDARDNÍ PŘÍSLUŠENSTVÍ: MODELY: Ovládání nožním spínačem Navigační světlo Kalibrační blok Bezpečnostní aplikační koncovka 10mm o Bezpečnostní aplikační koncovka 30mm Bezpečnostní aplikační koncovka 60mm o Ochranné brýle Stylus na dotykovou obrazovku BTL-6000 VYSOCE VÝKONOVÝ LASER 7W BTL-6000 vozík o o Transportní kufřík o o BTL-6000 VYSOCE VÝKONOVÝ LASER 12W o o standardní o volitelné BTL-6000 Vysoce výkonový laser BTL-6000 Vysoce výkonový laser s vozíkem

Bezpečnostní vlastnosti Rozměry Napájení pohotovostní vypínač ovládání nožním spínačem bezpečnostní uzamčení 320 x 190 x 280 mm 230 V / 50 60 Hz, 115V / 50 60 Hz Třída laseru 4 Třída ochrany IIB

15 15 vysoce výkonový laser

16 041-77HI-LASERCZ202 BTL HI-LASER_CAT_CZ202
