Podstanice DESIGO PX Modulární řada s rozšiřujícím modulem

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Podstanice DESIGO PX Modulární řada s rozšiřujícím modulem"

Transkript

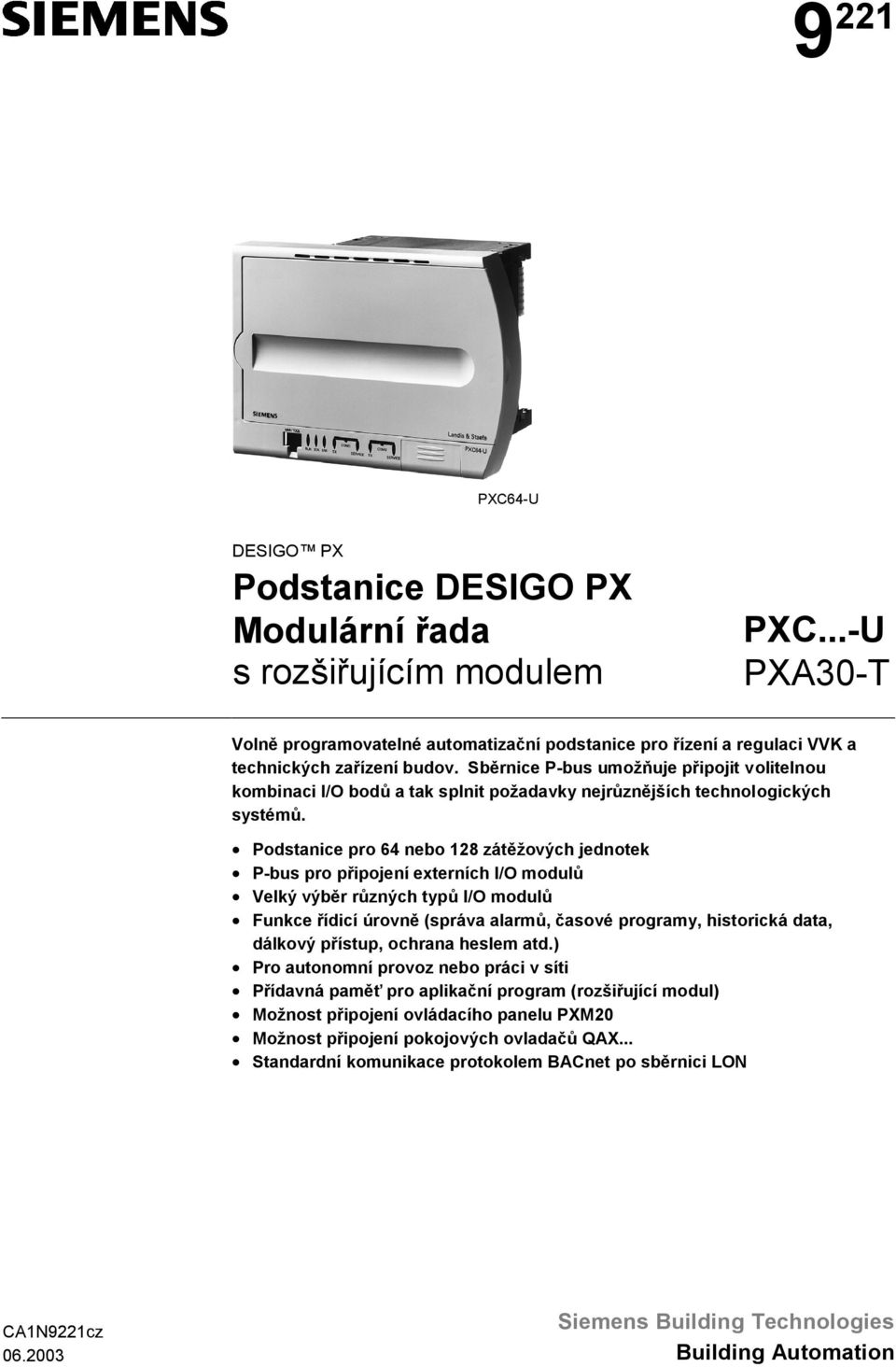

1 9 221 PXC64-U DESIGO PX Podstanice DESIGO PX Modulární řada s rozšiřujícím modulem PXC-U PXA30-T Volně programovatelné automatizační podstanice pro řízení a regulaci VVK a technických zařízení budov Sběrnice P-bus umožňuje připojit volitelnou kombinaci I/O bodů a tak splnit požadavky nejrůznějších technologických systémů Podstanice pro 64 nebo 128 zátěžových jednotek P-bus pro připojení externích I/O modulů Velký výběr různých typů I/O modulů Funkce řídicí úrovně (správa alarmů, časové programy, historická data, dálkový přístup, ochrana heslem atd) Pro autonomní provoz nebo práci v síti Přídavná paměť pro aplikační program (rozšiřující modul) Možnost připojení ovládacího panelu PXM20 Možnost připojení pokojových ovladačů QAX Standardní komunikace protokolem BACnet po sběrnici LON CA1N9221cz Siemens Building Technologies Building Automation

2 Funkce Tyto volně programovatelné automatizační podstanice slouží k řízení a regulaci technických zařízení budov Kromě volně programovatelných řídicích a regulačních funkcí tyto jednotky obsahují integrované funkce vyšší řídicí úrovně, jako je: Správa alarmů se směrováním alarmů celou sítí Tři typy alarmů (jednoduchý, základní a rozšířený) s bezpečnostním řízením přenosu a automatickým monitorováním přenosu Časové programy Historická data Funkce pro dálkový přístup Ochrana přístupu pro celou síť s přiřazováním uživatelských profilů a kategorií Programování Komunikace Podstanice se programují pomocí programovacího jazyka D-MAP (podle normy CEN 1131) Všechny funkční bloky, dostupné v knihovnách, jsou graficky propojeny s řídicími programy pro technologie Přístroje komunikují po otevřené sběrnici mezinárodně standardizovaným protokolem BACnet Komunikace probíhá mezi podstanicemi navzájem, mezi podstanicemi a ovládacími panely PXM20 a mezi podstanicemi a rozhraním pro řídicí úroveň (PC) Rozšiřující moduly PXA Rozhraní pro modem Rozšiřující modul PXA30-T umožňuje připojení modemu pomocí sériového rozhraní (konektor D-Sub 9 pin) Typy Přístroj Podstanice pro 64 zátěžových jednotek* Podstanice pro 128 zátěžových jednotek* Rozšiřující modul s rozhraním pro modem Typ PXC64-U PXC128-U PXA30-T * 1 zátěžová jednotka = 125 ma Kompatibilita I/O moduly Přístroj Typ Kat list I/O se základními funkcemi analogové i digitální vstupy a výstupy, různé signály PTM až 8171 Ovládací panely Pokojové ovladače Podstanice se na automatizační úrovni ovládají pomocí panelů PXM20 Panely mají membránovou klávesnici, grafický LCD displej a další indikační LED diody a lze je použít buď místně nebo pro všechny podstanice na sběrnici pomocí komunikace BACnet / LON Na rozhraní PPS2 lze připojit až pět ovladačů QAX 2/8

3 Technologie Podstanice komunikuje s I/O moduly přes třívodičovou sběrnici P-bus Každý modul na sběrnici má adresu v intervalu Adresy se nastavují pomocí adresovacích kolíčků Podstanice poskytuje připojeným I/O modulům napájení 23 V ss Zatížení podstanice I/O moduly se udává v tzv zátěžových jednotkách, což jsou násobky jednotkového proudového odběru 125 ma (podrobnosti a postup výpočtu celkové zátěže najdete v dokumentu I/O moduly, N8100) Konstrukce a Zásuvná část 2 Čelní kryt (místo něj lze namontovat ovládací panel PXM20) 3 Baterie 4/5 Rozšiřující moduly 6 Patice 7 Konektor pro elektrické spojení s paticí 8 Kryt s plošným spojem zdroje 9 Zásuvné otočné svorky (zde v poloze pro montáž na stěnu) 3/8

4 Indikační LED Servisní tlačítko COM1 COM2 RUN STA ERR TX SERVICE TX SERVICE LED Barva Stav Význam RUN Zelená Červená Trvale vyp Trvale zap Trvale zap Bez napájení Napájení i firmware v pořádku Stisknuto tlačítko RESET STATUS Červená Trvale vyp Trvale zap Rychlé blikání INFO Červená Volně programovatelná TX COM1 COM2 SERVICE COM1 COM2 Normální provoz Porucha hardwaru nebo podstanice vyžaduje reset Firmware s neplatnou licencí Žlutá Blikání Přenos dat po sběrnici LON Nevyužito Červená Trvale vyp Blikání Blikání při funkci wink * Trvale zap Uzel LON je konfigurován Uzel LON není konfigurován Fyzická identifikace podstanice po obdržení příkazu wink Obvod LON vadný nebo vícenásobné stisknutí servisního tlačítka * Vzor blikání při funkci wink: 21s Hz 5 Hz 2s 1s 2s 1s Likvidace Přístroj obsahuje elektronické součástky a nesmí být likvidován s domovním odpadem Lithiový článek, plošný spoj a kryt se oddělí a zpracují s nebezpečným, elektronickým a kovovým tříděným odpadem Dodržujte místní předpisy Montáž Modulární podstanice jsou vhodné pro montáž do dveří rozvaděče i na jeho základní panel nebo na stěnu Při montáži do dveří rozvaděče je patice ve výřezu upevněna pomocí svorek ve čtyřech rozích patice (montuje se bez použití nástrojů) Při montáži na desku se připojovací šroubové elektrosvorky (pro kabely) otočí, takže jsou přístupné zepředu Podpůrné pásky působí proti tlaku při utahování šroubů a zároveň vymezují polohu přístroje proti stěně Místo čelního krytu lze namontovat ovládací panel PXM20 Kryt nebo PXM20 je k patici připojen dvěma šrouby STOP Pozor! Aby případný rozšiřující modul PXA30-T fungoval správně, musí být řádně vsazen do patice (do hloubky 15 mm) Zkontrolujte, je-li modul až v koncové poloze 4/8

5 Uvádění do provozu Při uvádění do provozu dodržujte bezpečnostní předpisy a pravidla pro práci s nízkým napětím Nahrávání aplikačního programu Nastavování parametrů a konfigurace Kontrola periferií Network Připojení ke komunikační síti Servisní funkce Aplikační program do podstanice se nahrává pomocí programu PX Design, který je součástí balíku DESIGO TOOLSET, buď přímo pomocí kabelu s koncovkou RJ45 nebo přes LON bus Pro uvádění do provozu jsou k dispozici komfortní nástroje Programem PX Design z DESIGO TOOLSET se nastavují regulační parametry a konfigurační údaje Data dostupná v síti lze měnit pomocí ovládacího panelu PXM20 Jakmile je připojeno k regulátoru napájení, je možné začít s testováním kabeláže a periferií Aplikační program nemusí být ještě nahrán Datové body se čtou a ovládají panelem PXM20 Síťové adresy se nastavují v programu DESIGO TOOLSET K jednoznačné identifikaci podstanice v síti LON slouží servisní tlačítko na podstanici nebo zaslání příkazu wink příslušné podstanici (bliká servisní LED) Pod čelním krytem jsou tři servisní tlačítka: A B RESET A B RESET Tlačítko pro přehrání firmwaru: Pokud je během restartu podstanice (po vypnutí napájení a jeho opětovném zapnutí) stlačeno tlačítko pro přehrání firmwaru, aktuální program D-MAP je z paměti flash smazán Podstanice pak čeká na signál k aktivaci loaderu firmwaru a pak se spustí Studený start: Stisknutí tohoto tlačítka během restartu způsobí tzv studený start Restartuje podstanici Údržba Životnost baterie Výměna baterie Lithiové články mají obvykle životnost minimálně čtyři roky V případě nízkého napětí článku podstanice automaticky odešle systémovou událost a tak na tento stav upozorní I po události "Baterie vybitá" je zaručena správná funkce podstanice ještě po dobu několika měsíců Při výměně baterie nejprve odejměte čelní kryt podstanice Pokud je připojen zdroj napájení 24 V st, nedojde ke ztrátě dat STOP Pozor! Abyste předešli poškození přístroje vlivem elektrostatického náboje, doporučujeme při výměně baterie používat uzemňovací náramek Technické údaje Obecné údaje Napájecí napětí 24 V st ± 20 % Bezpečnostní malé napětí SELV Malé napětí PELV HD 384 Kmitočet 50/60 Hz Spotřeba 4 A Příkon PXC64-U 45 VA PXC128-U 95 VA Interní pojistka termická, automatický reset 5/8

6 Provozní parametry Procesor MOTOROLA Power PC Paměť flash 16 MByte SDRAM 32 MByte SRAM 2 MByte Záloha dat při výpadku napájení Aplikace, parametry (paměť flash) > 10 let Datum, čas (baterie) > 4 roky Rozhraní LON Transceiver TP/FT-10 Přenosová rychlost 78 kbit/s Protokol BACnet / LON Rozhraní P-bus Cyklus skenování I/O modulů 03 s Přenosová rychlost 625 kbit/s Úrovně +23 V ss a 0 / 5 V Rozhraní pro ovladače Typ rozhraní PPS2 Třída zdroje 4 (pro napájení až 5 ovladačů QAX) Přenosová rychlost 48 kbit/s Svorky Napájení a signály Pevné vodiče nebo lanka, mm 2 nebo 2 x 15 mm 2 Sběrnice LON Pevné vodiče nebo lanka, 2 x 10 mm 2 Rozhraní pro modem Typ rozhraní RS232 Přenosová rychlost bit/s (nastavitelná) Data bit / Stop bit / Parita / Řízení toku 8 / 1 / N / Xon-Xoff Délky kabelů Rozhraní PPS2 pro ovladače max 125 m při A = 10 mm 2 Typ kabelu Kapacita kabelu Sběrnice LON nestíněná kroucená dvojlinka max 56 nf/km max 450 m (volná topologie) max 900 m (sériová topologie) nestíněná kroucená dvojlinka max 50 m Typ kabelu P-bus Průřez vodiče min 3 x 075 mm 2 Při použití koax kabelu max 300 m Kabel pro PXM20/DESIGO TOOLSET max 3 m Kabel pro modem devítižilový sdělovací stíněný kabel Délka kabelu max 3 m Krytí podle EN IP 30 Ochrana Třída izolační ochrany II Prostředí Provoz třída 3K5 podle IEC 721 Teplota 0 50 C Vlhkost < 85 % rh Doprava a skladování třída 2K3 podle IEC 721 Teplota C Vlhkost < 95 % rh Průmyslové standardy Bezpečnost výrobku Automatické elektronické systémy pro EN domácnost a podobné využití Zvláštní požadavky na regulátory energie EN Elektromagnetická kompatibilita Odolnost proti interferenci EN Vyzařování EN Splňuje požadavky pro značení CE: Elektromagnetická kompatibilita 89/336/EEC Direktiva pro nízké napětí 73/23/EEC Rozměry Viz Rozměry 6/8

7 Připojovací svorky PXC64-U C1 C2 8 C3 C4 S 9 S CLA 10 CLB G 1 G0 PD 2 PU PC CP+ 4 CP MMI/TOOL G/G0 Napájení 24 V st / PELV PD P-bus Synchronizační vodič PU Obousměrný přenos dat PC Referenční napětí 23 V ss (proti G0) CP+/CP Sběrnice PPS2 (pro ovladače QAX) CLA/CLB Sběrnice LON MMI/TOOL Zásuvka RJ45 na předním krytu (pro panel PXM20 nebo DESIGO TOOLSET) PXC128-U Podstanice PXC128-U má ještě další sběrnici P-bus: Svorky P-bus 1: PD1, PU1 a PC1 Svorky P-bus 2: PD2, PU2 a PC2 Zásuvka pro programování a ovládací panel Standardní zásuvka RJ45 pro přístroje LON Z01 1 LON, Data A (CLA) 2 LON, Data B (CLB) 3 G0, GND 4 G/Plus 5 Nepřipojen 6 Nepřipojen 7 COM1/TxD 8 COM1/RxD Rozhraní pro modem (na přídavném modulu PXA320-T) DCD Data carrier detect 2 RXD Příjem dat 3 TXD Vysílání dat 4 DTR Data terminal ready 5 GND Signálová zem 6 DSR Data set ready 7 RTS Request to send 8 CTS Clear to send 9 NC Nepřipojen Schémata zapojení Připojení periferií viz Příručka pro instalaci I/O modulů a sběrnice P-Bus (M8102) 7/8

8 Rozměry Montáž do dveří max R min 40 mm 00232c PXM min 80 mm 210 min 100 mm Montáž na stěnu min 40 mm 00233c PXM , ,7 14, min 80 mm 210 5,2 124,5 min 100 mm 8/ Siemens Building Technologies Ltd Změny vyhrazeny
