1 s DESIGO PX Systémové regulátory Pro integraci cizích přístrojů a systémů do řídícího systému Desigo PXC001.D PXC001-E.D PXA40-RS... Systémový regulátor a platforma pro integraci cizích přístrojů a systémů na automatizační úroveň BACnet. Je podporována integrace protokolů KNX, Modbus, M-Bus, a jiných protokolů. Systémový regulátor pro integraci regulátorů místností Desigo RXB/RXL Nativní přístroje BACnet s komunikací BACnet/LonTalk nebo BACnet/IP Certifikát BTL (BACnet komunikace testována BTL) Komplexní řídící a systémové funkce (správa alarmů, časové programy, historická data, trendy, dálkový přístup, ochrana heslem atd.) Podporuje ovládání přes místní nebo síťové ovládací panely PXM CM1N9223cz_ Building Technologies

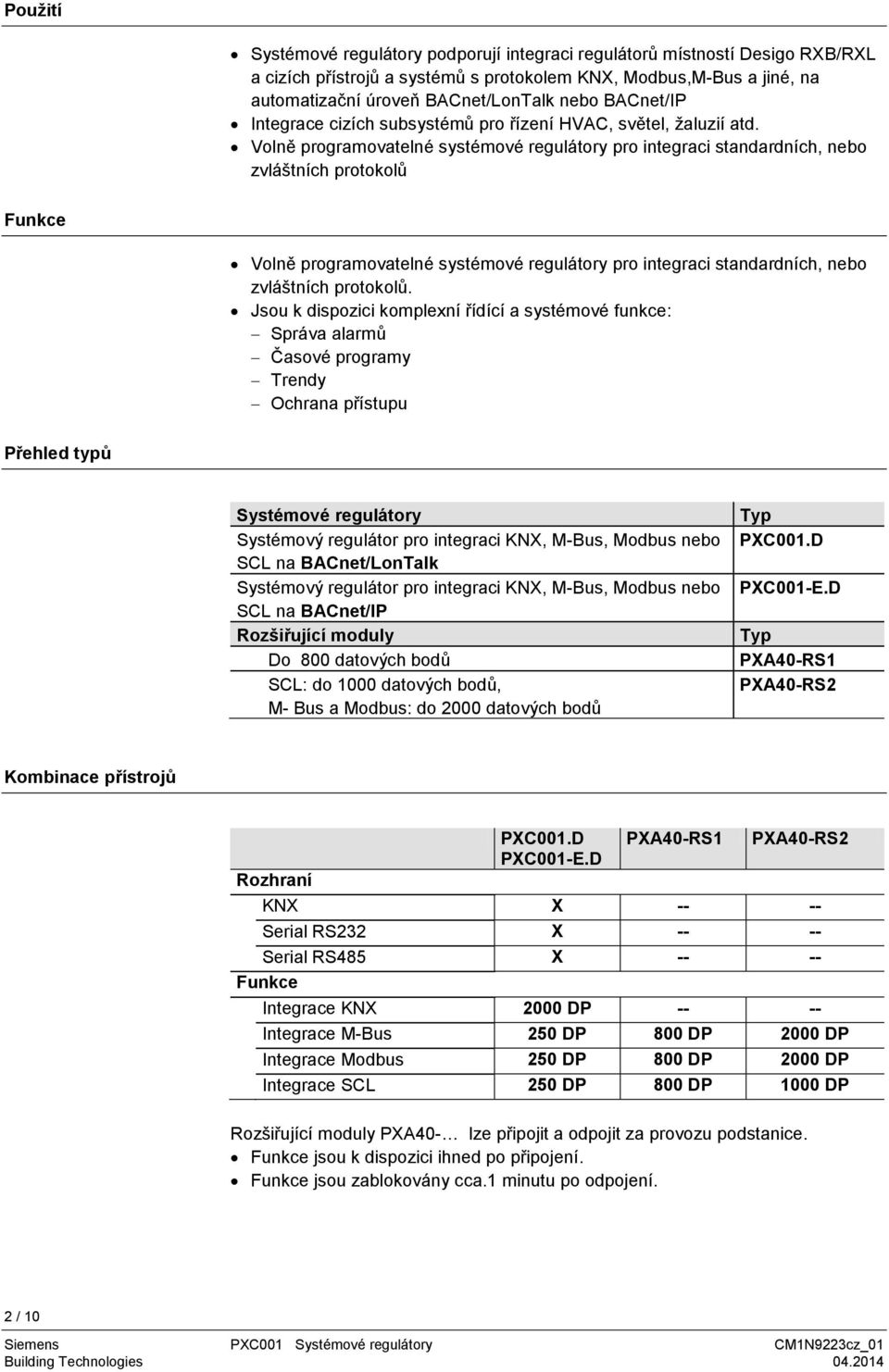

2 Použití Systémové regulátory podporují integraci regulátorů místností Desigo RXB/RXL a cizích přístrojů a systémů s protokolem KNX, Modbus,M-Bus a jiné, na automatizační úroveň BACnet/LonTalk nebo BACnet/IP Integrace cizích subsystémů pro řízení HVAC, světel, žaluzií atd. Volně programovatelné systémové regulátory pro integraci standardních, nebo zvláštních protokolů Funkce Volně programovatelné systémové regulátory pro integraci standardních, nebo zvláštních protokolů. Jsou k dispozici komplexní řídící a systémové funkce: Správa alarmů Časové programy Trendy Ochrana přístupu Přehled typů Systémové regulátory Systémový regulátor pro integraci KNX, M-Bus, Modbus nebo SCL na BACnet/LonTalk Systémový regulátor pro integraci KNX, M-Bus, Modbus nebo SCL na BACnet/IP Rozšiřující moduly Do 800 datových bodů SCL: do 1000 datových bodů, M- Bus a Modbus: do 2000 datových bodů Typ PXC001.D PXC001-E.D Typ PXA40-RS1 PXA40-RS2 Kombinace přístrojů Rozhraní PXC001.D PXC001-E.D PXA40-RS1 PXA40-RS2 KNX X Serial RS232 X Serial RS485 X Funkce Integrace KNX 2000 DP Integrace M-Bus 250 DP 800 DP 2000 DP Integrace Modbus 250 DP 800 DP 2000 DP Integrace SCL 250 DP 800 DP 1000 DP Rozšiřující moduly PXA40- lze připojit a odpojit za provozu podstanice. Funkce jsou k dispozici ihned po připojení. Funkce jsou zablokovány cca.1 minutu po odpojení. 2 / 10

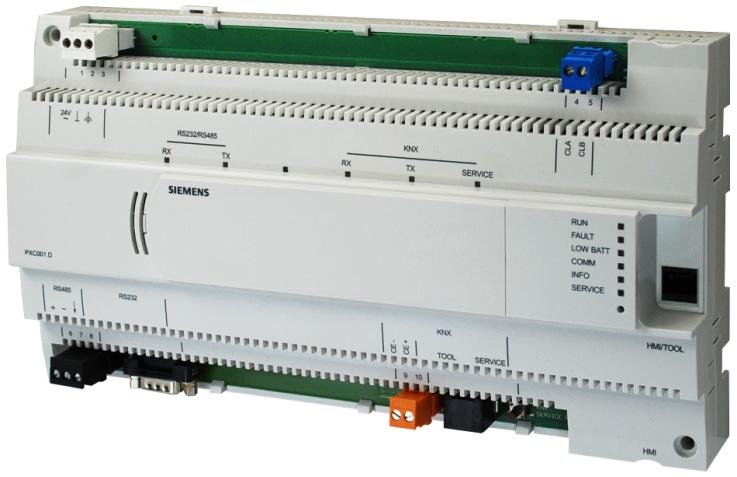

3 9223z16 CE - CE + CLA CLB Objednávání Typ Objednací číslo Popis PXC001.D S55372-C113 Systémový regulátor ( BACnet/LonTalk) PXC001-E.D S55372-C114 Systémový regulátor (BACnet/IP) PXA40-RS1 S55372-C115 Rozšiřující modul RS1 PXA40-RS2 S55372-C116 Rozšiřující modul RS2 Konstrukce Kompaktní konstrukce přístroje umožňuje montáž na standardní montážní lištu. PXC RS232/RS485 KNX RX TX RX TX SERVICE RUN FAULT LOW BATT COMM INFO SERVICE RS485 RS232 KNX HMI/TOOL TOOL SERVICE HMI 1 Plastové pouzdro 2a Přední kryt 2b Rozšiřující modul PXA40-RS... 3 Zásuvný svorkovnicový blok se šroubovými svorkami (napájení) 4 Zásuvný svorkovnicový blok (LONWORKS bus, pouze PXC001.D) 5 Zásuvka RJ45 (BACnet / IP, pouze PXC001-E.D) 6 LED pro indikaci komunikace 7 LED diody pro indikaci stavu přístroje a systému 8 Servisní tlačítko (Identifikace v síti) 9 Zásuvka RJ45 pro ovládací panel a tool (RJ45, pouze PXC001.D) 10 Zásuvný svorkovnicový blok (RS485) 11 Rozhraní RS Zásuvný svorkovnicový blok (KNX) 13 Zásuvka RJ45 (ETS tool) 14 KNX programovací tlačítko 15 Zásuvka RJ45 pro ovládací panel nebo PX KNX tool 16 Západka pro montáž na DIN lištu PXA40-RS... 2b 3 / 10

4 Indikační LED Komunikace RS232/RS485: RX (Zelená) : TX (Žlutá) KNX: RX (Zelená) TX (Žlutá) Service (Červená) Indikační LED mají následující význam : Servisní tlačítko LED Barva Stav Význam RUN Zelená Trvale svítí Trvale nesvítí Napájení OK Bez napájení FAULT Červená Trvale nesvítí Trvale svítí Rychle bliká OK Porucha Chybějící/poškozený firmware LOW BATT Červená Trvale nesvítí Trvale svítí Baterie OK Baterie vybitá nutno vyměnit! COMM Červená Trvale svítí Trvale nesvítí Bliká Připojení na switch je OK Není připojení na switch Přenos dat INFO Červená Volně programovatelný SERVICE (Ethernet, PXC001- E.D) SERVICE (LonTalk, PXC001.D) Červená Trvale nesvítí Trvale svítí Bliká Blikání při funkci wink *) Červená Trvale nesvítí Trvale svítí Bliká Blikání při funkci wink *) OK Není připojení na switch Není nastavená IP adresa Fyzická identifikace podstanice po obdržení příkazu wink Uzel LONWORKS je konfigurován Čip LONWORKS je vadný nebo bylo právě stlačeno servisní tlačítko Uzel LONWORKS není konfigurován Fyzická identifikace podstanice po obdržení příkazu wink *) Blikací šablona při funkci Wink : 21s 9222z02 5 Hz 5 Hz 2s 1s 2s 1s Servisní tlačítko Identifikace systémového regulátoru v síti IP, nebo v síti LONWORKS. Viz. "Uvedení do provozu". Projektování Viz. dokumenty pro PX open CM / 10

5 Montáž Procesní podstanici lze nacvaknout na standardní montážní lišty. Napájecí napětí, LonTalk, RS485 a KNX se připojují na zásuvný svorkovnicový blok se šroubovými svorkami. Ostatní rozhraní mají zásuvné konektory. Místo předního krytu lze namontovat rozšiřující modul PXA40-RS. Uvedení do provozu Při uvádění do provozu dodržujte normy, bezpečnostní předpisy a pravidla pro práci s nízkým napětím. Nahrávání aplikačního programu Nastavení parametrů a konfigurace Aplikační program se nahrává pomocí CFC z XWP v místě pomocí kabelu s koncovkou RJ45, nebo přes síť (BACnet/IP nebo BACnet/LonTalk). Pomocí toolu PX Design z XWP se nastavují regulační parametry a konfigurační údaje. Data dostupná v komunikační síti lze měnit pomocí ovládacího panelu PXM20 / PXM20-E (BACnet / LonTalk nebo BACnet / IP). Některá data lze také místně editovat pomocí ovládacího panelu PXM10 (není k dispozici pro PX KNX). Kontrola el. zapojení Připojení ke komunikační síti Download firmwaru Použijte Point Test Tool. Síťové adresy se nastavují v programu XWP. K jednoznačné identifikaci podstanice v síti (BACnet/IP nebo BACnet/LonTalk), stiskněte Servisní tlačítko, nebo pošlete příkaz wink příslušnému systémovému regulátoru (bliká servisní LED). Přes V24 : Pokud je během restartu (resetu) systémového regulátoru stisknuto tlačítko Download FW, aktuální program D-MAP je z paměti FLASH smazán. Systémový regulátor pak čeká na signál k aktivaci firmware loaderu a pak se systémový regulátor spustí. Přes IP : (pro PXC001-E.D, podstatně rychlejší než přes V24) Držte stlačené tlačítko Download FW po dobu 5 sekund (bez stisknutí tlačítka Reset). Požadavek: Regulátor provedl nastavení uzlu a žádná aplikace není nahrána, nebo nebyla smazána v CFC pomocí clear/reset (nastavení komunikace zůstává toto neplatí pokud bychom znovu provedli smazání tlačítkem Reset). Podrobnosti v příručce Firmware Download Tool, CM Restart Pro restart stiskněte tlačítko Reset. 5 / 10

6 Umístění tlačítek a baterií Lithium Lithium Service Poznámka Programovací tlačítko KNX je vedle svorkovnice KNX a zásuvky pro KNX tool. Údržba Životnost baterie Hodiny reálného času jsou zálohovány lithiovou baterií typ CR2032 Životnost bez zátěže: min. 10 let. Životnost baterie za provozu (kumulovaná): až 1 měsíc. V případě události "Battery low" 1) je zbývající životnost pod zátěží několik dnů. Trendová data a aktuální parametry uložené v paměti SDRAM jsou zálohovány lithiovou baterií typ FR6/AA. Životnost bez zátěže: min. 10 let. Životnost baterie za provozu (kumulovaná): až 1 měsíc. V případě události "Battery low" 1) je zbývající životnost pod zátěží cca. 15 hod. 1) Událost "Battery low": Indikační LED Low BAT se rozsvítí v případě, že jedna z baterií je vybitá. Podstanice automaticky zasílá systémovou událost. Výměna baterie STOP Upozornění! Pro výměnu baterie odstraňte přední kryt. Pokud je podstanice pod napětím, lze baterii odstranit na delší dobu. Abyste předešli poškození přístroje vlivem elektrostatického náboje, musíte při výměně baterie používat uzemňovací náramek. Upgrade Firmwaru Firmware a operační systém je uložen v paměti Flash ROM. Paměť Flash ROM lze jednoduše přehrát, pokud je k dispozici nový firmware. Likvidace Přístroje jsou klasifikovány jako elektronický odpad podle Evropské Směrnice 2012/19/EU (WEEE) a nesmějí být odkládány do netříděného domovního odpadu. Dodržujte místní zákony a vyhlášky. Pro likvidaci využijte systém sběru elektronického odpadu. 6 / 10

7 Technické údaje Obecné údaje Napájecí napětí AC 24 V ± 20% Jmenovité napětí AC 24 V Bezpečné malé napětí SELV nebo HD 384 Ochranné malé napětí PELV Kmitočet 50/60 Hz Spotřeba Max. 3.5 VA Externí jištění (předepsané) Externí jištění: Pomalá tavná pojistka max. 10 A, jistič max. 13 A typ C, nebo transformátor s omezením sekundárního proudu max. 10 A Provozní parametry Procesor Motorola Power PC MPC885 Paměť 64MB SDRAM / 32MB FLASH (96MB celkem) Záloha dat při výpadku napájení Baterie pro zálohu reálného času Provoz na baterii (kumulovaný): 1 měsíc Lithiová CR2032 (vyměnitelná) Baterie pro zálohu SDRAM 1 x FR6/AA Lithium (vyměnitelná) Bez zátěže: 10 let Provoz na baterii (kumulovaný): 1 měsíc Bez zátěže: 10 let Rozhraní, komunikace Síť automatizační úrovně Místní komunikace (HMI, Tool) Místní komunikace (HMI) PXC001.D LonWorks FT5000 Transceiver Kroucený pár, 78 kbit/s (Šroubové svorky) PXM10 (RS232) PXM20 (BACnet/LonTalk, RJ45) Tool (RJ45) PXM10 (RS232) PXM20 (BACnet/LonTalk) (RJ45) Na systémový regulátor lze současně připojit jeden panel PXM10 a jeden panel PXM20. Nelze připojit dva stejné přístroje. PXC001-E.D BACnet na UDP/IP IEEE802.3, Autodetekce 10 Base-T / 100 Base-TX (RJ45, stíněný) -- PXM10 (RS232) Jeden PXM10 na RJ45 Rozhraní pro KNX Tool RJ45 CE+, CE Rozhraní KNX Typ rozhraní KNX (galvanicky odděleno) Transceiver TP-UART Proud na sběrnici 5 ma Přenosová rychlost 9.6 kbit/s Topologie sběrnice, ukončení sběrnice Viz. Manuál KNX Rozhraní RS232 Přenosová rychlost 300, 600, 1200, 2400, 4800, 9600, 19200, (závisí na software) Data bity 7 nebo 8 (závisí na software) Stop bity 1 nebo 2 (závisí na software) Parita Žádná, sudá nebo lichá (závisí na software) Řízení toku Xon/Xoff, hardware nebo žádné (závisí na software) Wiring Typ kabelu Délka kabelu 9-žilový standardní stíněný kabel Max. 3 m 7 / 10

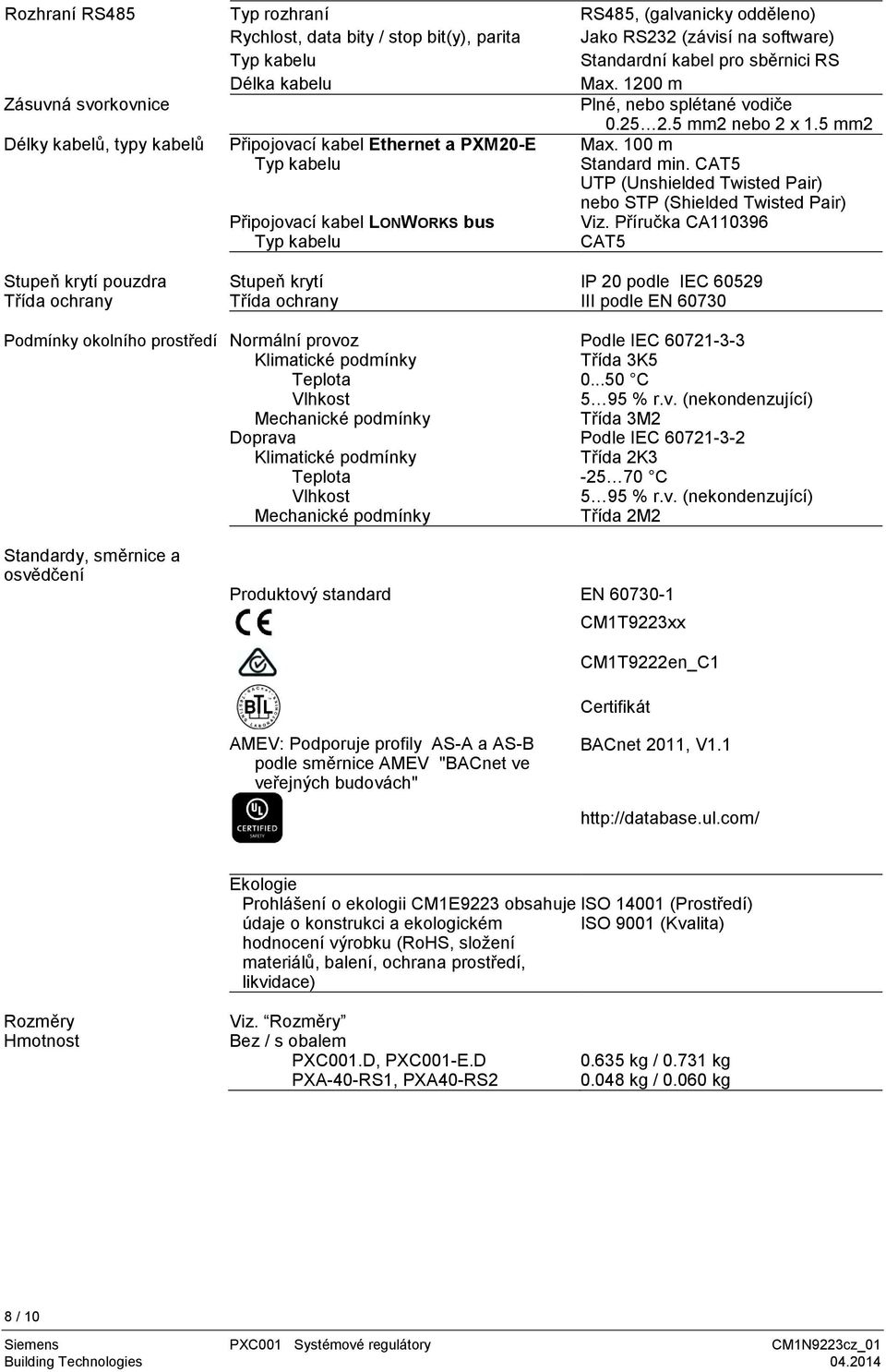

8 Rozhraní RS485 Typ rozhraní RS485, (galvanicky odděleno) Rychlost, data bity / stop bit(y), parita Jako RS232 (závisí na software) Wiring Typ kabelu Délka kabelu Standardní kabel pro sběrnici RS Max m Zásuvná svorkovnice Plné, nebo splétané vodiče mm2 nebo 2 x 1.5 mm2 Délky kabelů, typy kabelů Připojovací kabel Ethernet a PXM20-E Max. 100 m Typ kabelu Standard min. CAT5 UTP (Unshielded Twisted Pair) nebo STP (Shielded Twisted Pair) Připojovací kabel LONWORKS bus Viz. Příručka CA Typ kabelu CAT5 Stupeň krytí pouzdra Stupeň krytí IP 20 podle IEC Třída ochrany Třída ochrany III podle EN Podmínky okolního prostředí Normální provoz Podle IEC Klimatické podmínky Třída 3K5 Teplota C Vlhkost 5 95 % r.v. (nekondenzující) Mechanické podmínky Třída 3M2 Doprava Podle IEC Klimatické podmínky Třída 2K3 Teplota C Vlhkost 5 95 % r.v. (nekondenzující) Mechanické podmínky Třída 2M2 Standardy, směrnice a osvědčení Produktový standard EN CM1T9223xx CM1T9222en_C1 Certifikát AMEV: Podporuje profily AS-A a AS-B podle směrnice AMEV "BACnet ve veřejných budovách" BACnet 2011, V1.1 Ekologie Prohlášení o ekologii CM1E9223 obsahuje ISO (Prostředí) údaje o konstrukci a ekologickém ISO 9001 (Kvalita) hodnocení výrobku (RoHS, složení materiálů, balení, ochrana prostředí, likvidace) Rozměry Hmotnost Viz. Rozměry Bez / s obalem PXC001.D, PXC001-E.D PXA-40-RS1, PXA40-RS kg / kg kg / kg 8 / 10

9 CE - CE + CLA CLB CE - CE + CLA CLB 9281z Z Z Z z12 CE - CE + CLA CLB CE - CE + CLA CLB Zapojení konektorů a svorkovnic Svorkovnice napájení Zásuvná šroubová svorkovnice AC 24 V 2 Zem 3 Pracovní uzemnění Svorkovnice LONWORKS (PXC001.D) Zásuvná šroubová svorkovnice 4 CLA LonWorks Data A CLB LonWorks Data B Zásuvka Ethernet (PXC001-E.D) RJ45 stíněná zásuvka, standardní zapojení podle AT&T Tx Tx 3. Rx + 4. Nezapojeno Nezapojeno 6. Rx 7. Nezapojeno 8. Nezapojeno Zásuvka "HMI" (PXC001-E.D) Nezapojeno 2. Nezapojeno 3. G0, GND 4. G/Plus 5. Nezapojeno 6. Nezapojeno 7. COM1/TxD 8. COM1/RxD Zásuvka "HMI" a "HMI/Tool" (PXC001.D) LONWORKS Data A (CLA) 2. LONWORKS Data B (CLB) 3. G0 / GND 4. G / Plus 5. Nezapojeno 6. Nezapojeno 7. COM1 / TxD 8. COM1 / RxD Zásuvka pro Tool (KNX) KNX data (CE+) 2. KNX data (CE ) 3. Nezapojeno 4. Nezapojeno 5. Nezapojeno 6. Nezapojeno 7. Nezapojeno 8. Nezapojeno Zásuvka RS DCD Data carrier detect 6 DSR Data set ready 1 RXD Received data 7 RTS Request to send TXD Transmit data 8 CTS Clear to send 4 DTR Data terminal ready 9 NC Nezapojeno 5 GND Signal ground Svorkovnice RS Zásuvná šroubová svorkovnice 6 + Tx Rx 8 Stínění, připojeno na pracovní zem Připojení KNX Zásuvná šroubová svorkovnice 9 (CE ) KNX datové vedení 10 (CE+) + KNX datové vedení 9 / 10

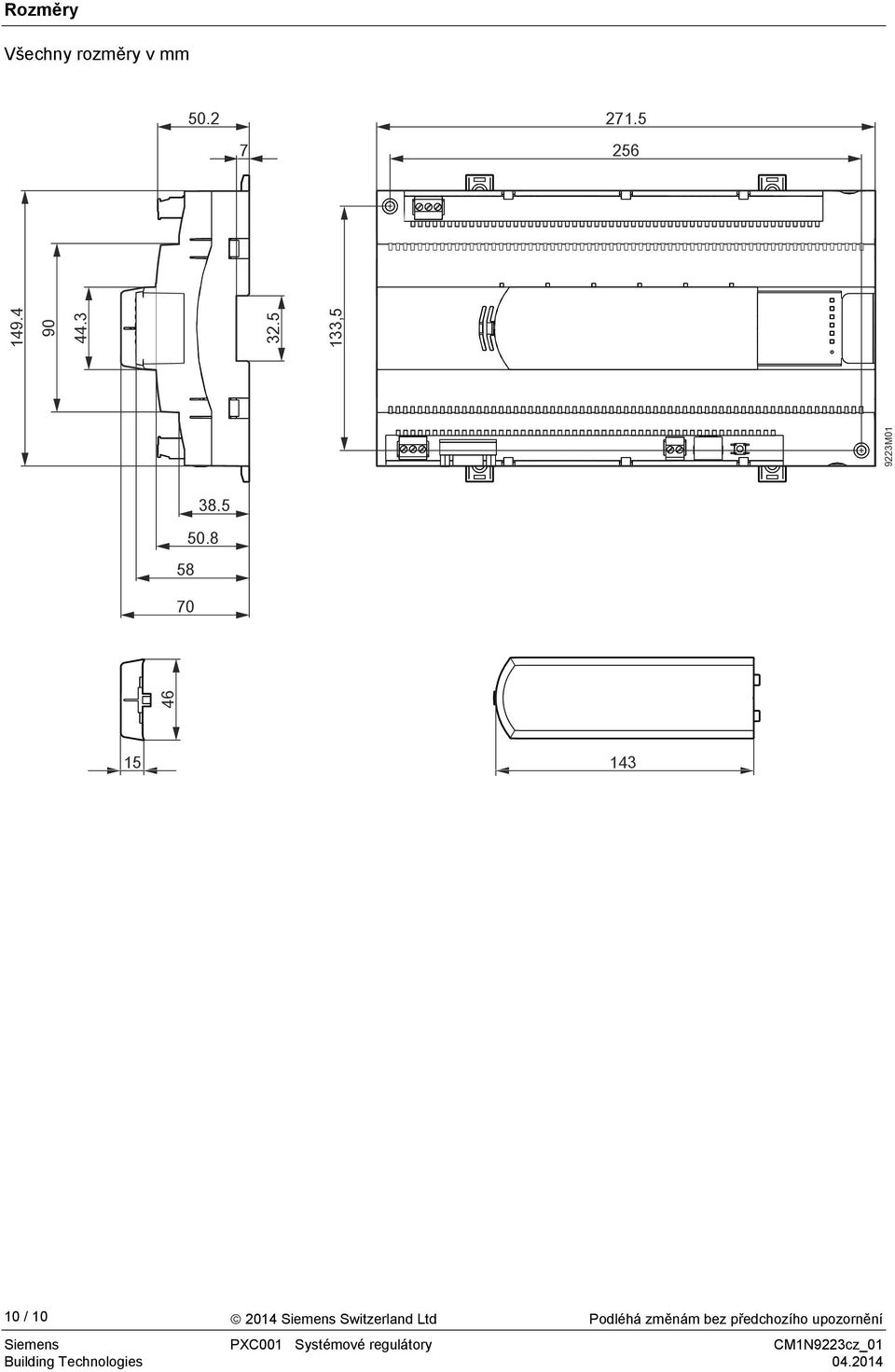

10 M ,5 Rozměry Všechny rozměry v mm / Siemens Switzerland Ltd Podléhá změnám bez předchozího upozornění
