1 9 771 DESIGO PX-OPEN Systémový řadič PXE-CRS Systémový řadič PXE-CRS se používá pro integraci cizích zařízení a systémů do řídicího systému DESIGO. Funkce Integrace cizích přístrojů a systémů, vybavených sériovou komunikací, do automatizační úrovně na protokol BACnet Sledování a ovládání ostatních funkčních celků, jako je chlazení, osvětlení, PLC atd. Funguje jako volně programovatelné rozhraní pro standardní nebo vlastní protokoly (chová se podobně jako automatizační podstanice bez fyzických vstupů a výstupů) Podporuje monitorování komunikace cizího zařízení diagnostickým programem PX- OPEN Monitor. Hardware Hardware PXE obsahuje část obsluhující protokol BACnet a část se sériovým rozhraním. CA2N9771cz Siemens Building Technologies Building Automation

2 Topologie DESIGO INSIGHT PXM20 BACnet / LON QAX... PPS2 PXC... PXC...-U PXE-CRS PX OPEN Monitor... bus Cizí sběrnice a přístroje Typy Typ PXE-CRS Solution pack Popis Systémový řadič (hardware) Softwarová aplikace; existují solution packy pro různé protokoly: MODBUS Master a slave SCL Prostředí pro vývoj jednoduchých aplikací atd. Objednávání Při objednávání udávejte počet, název a typové označení. Příklad: Solution pack 10 systémových řadičů PXE-CRS (obsahuje firmware, ale ne aplikaci) Software a licence připraví technik Siemens Building Technologies. Objednává se zvlášť podle aktuálního ceníku. 2/10

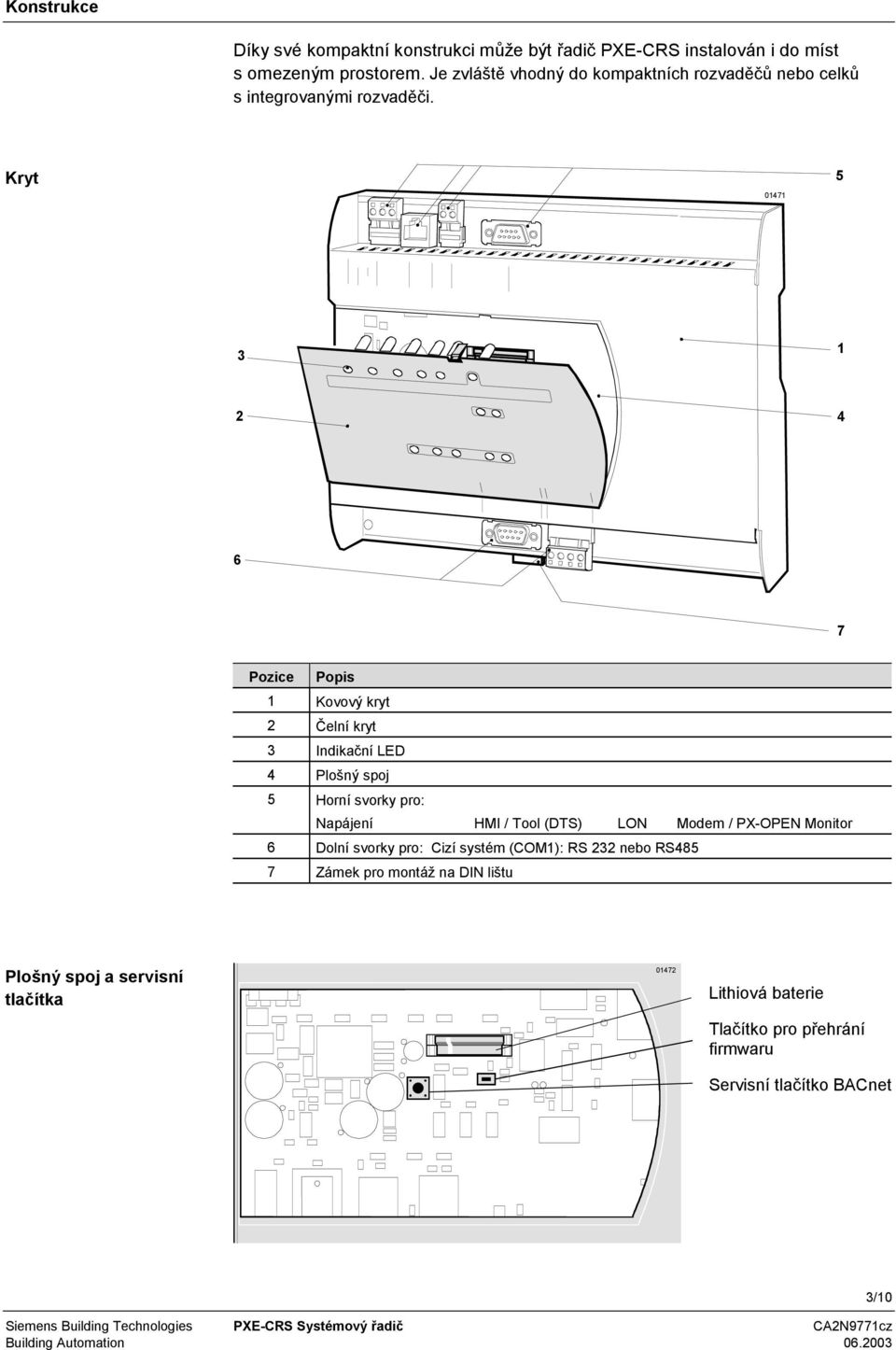

3 Konstrukce Díky své kompaktní konstrukci může být řadič PXE-CRS instalován i do míst s omezeným prostorem. Je zvláště vhodný do kompaktních rozvaděčů nebo celků s integrovanými rozvaděči. Kryt Pozice Popis 1 Kovový kryt 2 Čelní kryt 3 Indikační LED 4 Plošný spoj 5 Horní svorky pro: Napájení HMI / Tool (DTS) LON Modem / PX-OPEN Monitor 6 Dolní svorky pro: Cizí systém (COM1): RS 232 nebo RS485 7 Zámek pro montáž na DIN lištu Plošný spoj a servisní tlačítka Lithiová baterie Tlačítko pro přehrání firmwaru Servisní tlačítko BACnet 3/10

4 Indikační LED BACnet over LonTalk RUN STATUS SERVICE TX RX INFO TX COM 2 RX Přístroj LED Barva Stav Význam Náprava RUN Zelená Trvale vyp Není napájení. zkontrolujte napájecí napětí. Trvale zap Napájení i firmware v pořádku STATUS Červená Trvale vyp Normální stav Trvale zap Rychlé blikání Porucha hardwaru řadič vadný, vyměňte. Vadný firmware nahrajte znovu firmware. BACnet / LonTalk SERVICE Červená Trvale vyp Uzel LON konfigurován Trvale zap Vadný LON chip nebo stisknuto servisní tlačítko. Blikání Uzel LON nekonfigurován Konfigurujte programem DTS TX Žlutá Blikání Vysílá pakety BACnet RX Žlutá Blikání Přijímá pakety BACnet INFO Červená Zatím nevyužita COM2 TX Žlutá Blikání Vysílání dat na COM2 RX Žlutá Blikání Příjem dat z COM Připojení cizího systému COM 1 TX RX COM1 LED Barva Stav Význam Náprava TX Žlutá Blikání Vysílání dat na COM1 RX Žlutá Žlutá Příjem dat z COM1 4/10

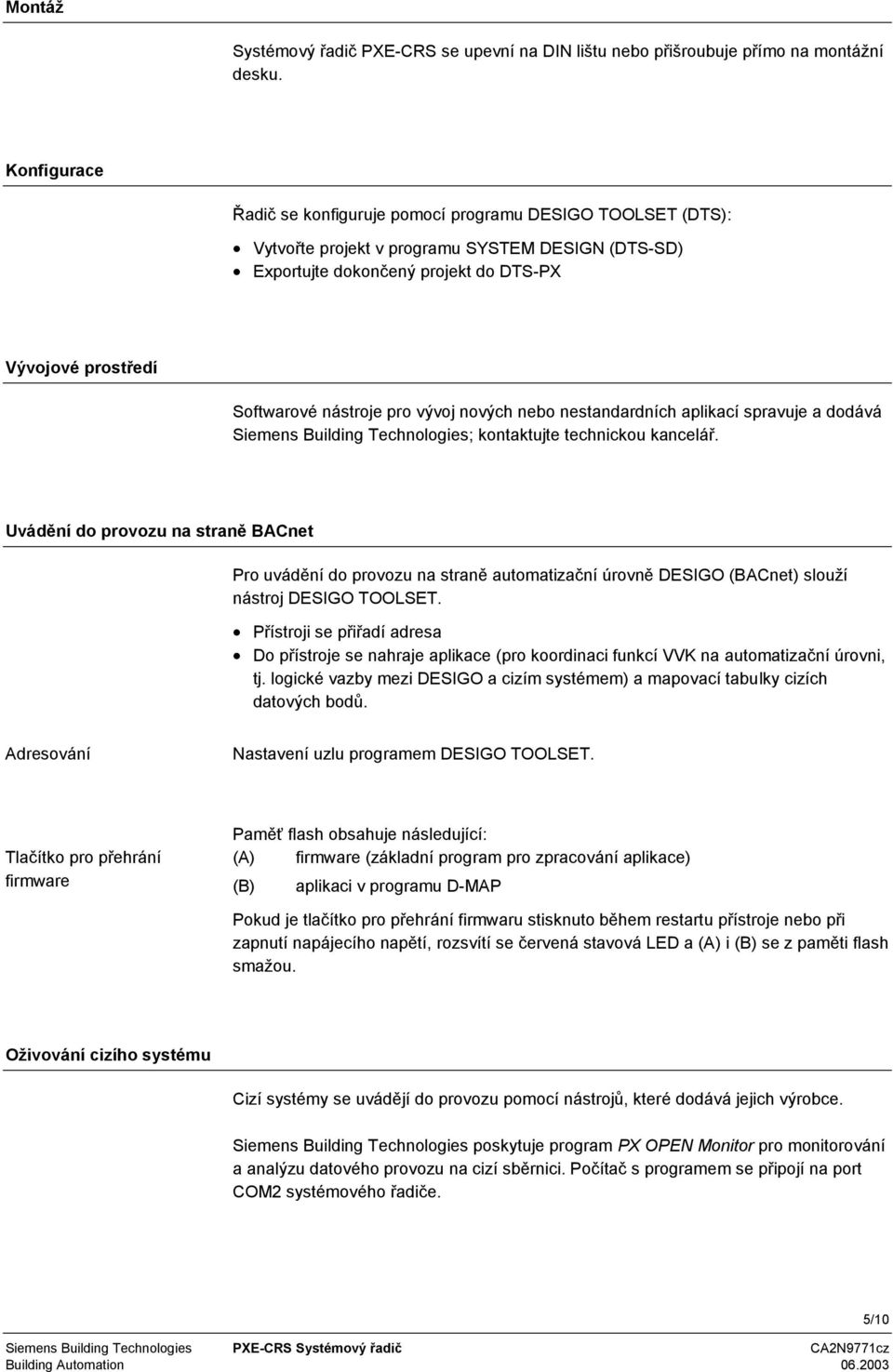

5 Montáž Systémový řadič PXE-CRS se upevní na DIN lištu nebo přišroubuje přímo na montážní desku. Konfigurace Řadič se konfiguruje pomocí programu DESIGO TOOLSET (DTS): Vytvořte projekt v programu SYSTEM DESIGN (DTS-SD) Exportujte dokončený projekt do DTS-PX Vývojové prostředí Softwarové nástroje pro vývoj nových nebo nestandardních aplikací spravuje a dodává Siemens Building Technologies; kontaktujte technickou kancelář. Uvádění do provozu na straně BACnet Pro uvádění do provozu na straně automatizační úrovně DESIGO (BACnet) slouží nástroj DESIGO TOOLSET. Přístroji se přiřadí adresa Do přístroje se nahraje aplikace (pro koordinaci funkcí VVK na automatizační úrovni, tj. logické vazby mezi DESIGO a cizím systémem) a mapovací tabulky cizích datových bodů. Adresování Nastavení uzlu programem DESIGO TOOLSET. Tlačítko pro přehrání firmware Paměť flash obsahuje následující: (A) firmware (základní program pro zpracování aplikace) (B) aplikaci v programu D-MAP Pokud je tlačítko pro přehrání firmwaru stisknuto během restartu přístroje nebo při zapnutí napájecího napětí, rozsvítí se červená stavová LED a (A) i (B) se z paměti flash smažou. Oživování cizího systému Cizí systémy se uvádějí do provozu pomocí nástrojů, které dodává jejich výrobce. Siemens Building Technologies poskytuje program PX OPEN Monitor pro monitorování a analýzu datového provozu na cizí sběrnici. Počítač s programem se připojí na port COM2 systémového řadiče. 5/10

6 Údržba Životnost baterie Výměna baterie Lithiové články mají obvykle životnost minimálně čtyři roky. Při snížení napětí na baterii rozhraní vyšle systémovou událost a upozorní na nutnost výměny baterie. I po příchodu hlášení "Vybitá baterie" je ještě zaručen chod po dobu několika měsíců. Při výměně baterie odklopte čelní kryt. Pokud je připojeno napájecí napětí, baterie může být odpojena po neomezenou dobu a nedojde ke ztrátě dat. STOP Pozor! Poškození přístroje elektrostatickým nábojem předejdete používáním uzemňovacího náramku. Likvidace Přístroj obsahuje elektronické součástky a nesmí být likvidován s domovním odpadem. Lithiový článek, plošný spoj a kryt se oddělí a zpracují s nebezpečným, elektronickým a kovovým tříděným odpadem. Dodržujte místní předpisy. 6/10

7 Technické údaje Obecné údaje Napájecí napětí 24 V st ± 20 % Malé napětí PELV HD 384 Kmitočet 50/60 Hz Příkon max. 6 VA Interní pojistka termická, automatický reset Provozní parametry Procesor Motorola Paměť Flash 7MB (vč. rozšiřující desky pamětí) RAM 4MB Záloha dat při výpadku napájení Konfigurační parametry (paměť flash) > 10 let Svorky Napájení a signály Pevné vodiče nebo lanka, mm 2 nebo 2 x 1.5 mm 2 Rozhraní BACnet na LonTalk Typ rozhraní TP/FT-10 (Bloky 2 a 3) Transceiver FTT-10A Přenosová rychlost 78 kbit/s Protokol BACnet / LonTalk Konektor RJ45 Kabel pro PXM20/DESIGO TOOLSET max. 3m Připojení sběrnice LON Typ kabelu nestíněná kroucená dvojlinka Délka kabelu max. 450 m (volná topologie) max. 900 m (sériová topologie) Port COM2 Typ rozhraní RS232 (Blok 5) Přenosová rychlost bit/s Data bit 8 Stop bit 1 Parita Žádná Řízení toku Xon/Xoff Kabel Typ Délka standardní nullmodemový kabel max. 3 m Port COM1 Typ rozhraní RS232 (Blok 53) Přenosová rychlost bit/s Data bit 8 Stop bit 1 Parita Žádná Řízení toku Xon/Xoff Kabel Typ Délka Devítižilový standardní stíněný kabel max. 3 m (Blok 54) Typ rozhraní RS485 Přenosová rychlost (závisí na softwarovém nastavení) Kabel Typ Délka kroucená dvojlinka 2x2x0,8 max m 7/10

8 Krytí podle EN IP30 Ochrana Třída izolační ochrany II Prostředí Provoz třída 3K5 podle IEC 721 Teplota C Vlhkost < 85 % rh Doprava a skladování třída 2K3 podle IEC 721 Teplota C Vlhkost < 95 % rh Průmyslové standardy Bezpečnost výrobku Automatické elektronické systémy pro EN domácnost a podobné využití Elektromagnetická kompatibilita Odolnost proti interferenci EN Vyzařování EN Splňuje požadavky pro značení CE: Elektromagnetická kompatibilita 89/336/EEC Direktiva pro nízké napětí 73/23/EEC Rozměry Viz "Rozměry" Hmotnost včetně obalu asi 1 kg Připojovací svorky a konektory A TE G0 G CLA CLB AC 24 V 6 VA HMI/TOOL LON RS232 / COM2 Modem + - RS232 / COM1 RS484 / COM1 GND SHLD /10

9 Rozložení pinů Pin Značení Popis 1 Napájení TE Technická zem 2 G0 24V st neutrál 3 G 24V st fáze 2 HMI / Tool, BACnet over LonTalk a 1 CLA LON data A 2 CLB LON data B 3 G0 24V st neutrál 4 G 24V st fáze NC Nezapojeno 6 NC Nezapojeno 7 TXD vysílání dat COM1 8 RXD příjem dat COM1 3 LON, BACnet over LonTalk CLA LON data A 2 CLB LON data B 5 RS232 / COM2 port DCD Data carrier detect 2 RXD Received data TXD Transmit data 4 DTR Data terminal ready 5 GND Signálová zem 6 DSR Data set ready 7 RTS Request to send 8 CTS Clear to send 9 NC Nezapojeno 53 RS232 / COM1 port NC Nezapojeno 2 RXD Received data TXD Transmit data 4 DTR Data terminal ready 5 GND Signálová zem 6 DSR Data set ready 7 RTS Request to send 8 CTS Clear to send 9 NC Nezapojeno 54 RS485 / COM1 port Data plus 2 Data mínus 3 GND Zem 4 SHLD Stínění Pozn. Na svorky + a musejí být připojeny vodiče jednoho krouceného páru OBA vodiče druhého krouceného páru se připojí paralelně na GND Použití stínění není obvykle nutné 9/10

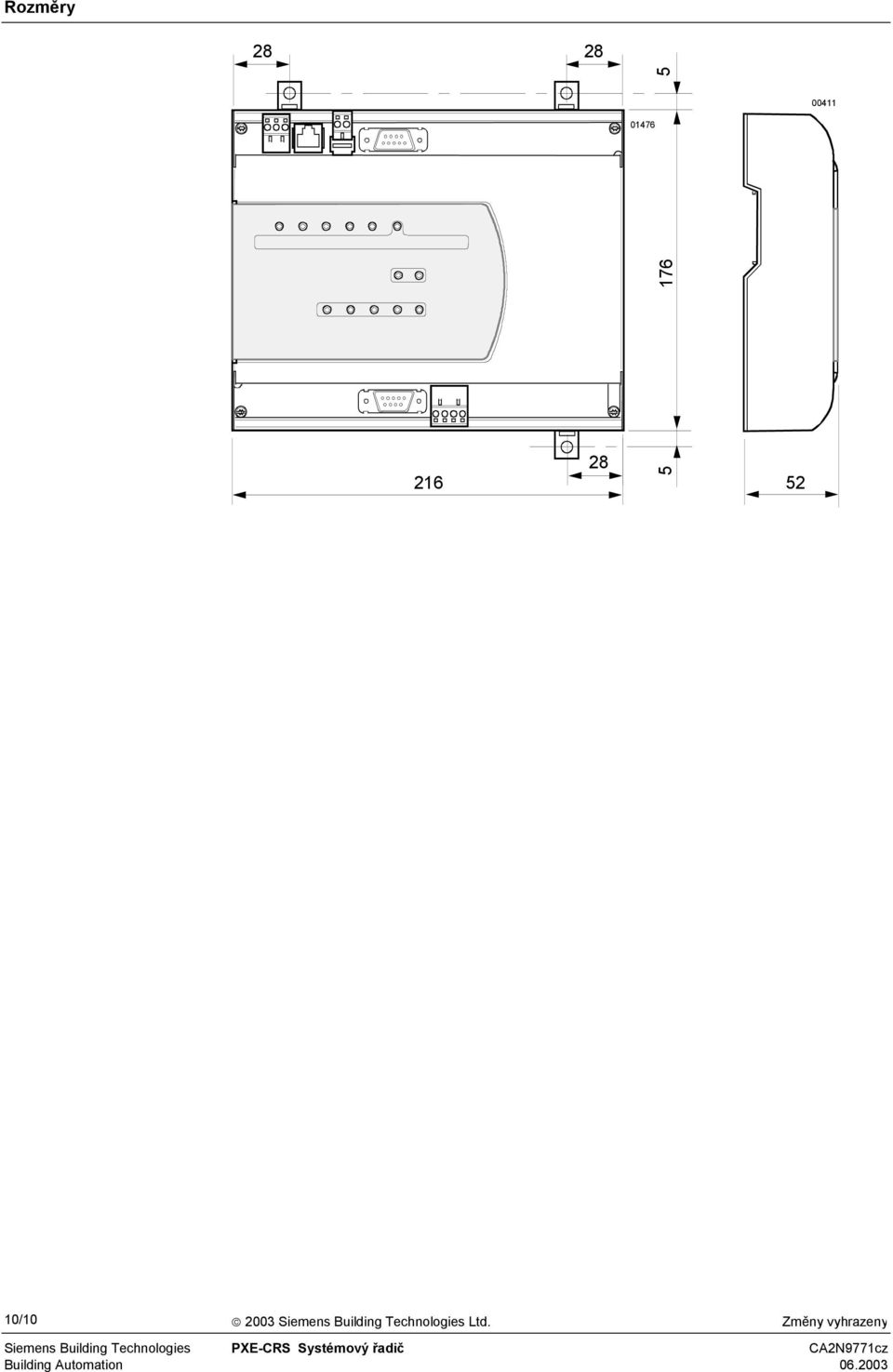

10 Rozměry / Siemens Building Technologies Ltd. Změny vyhrazeny
