Sušička. Model: SFE-62C. Návod k instalaci a obsluze Návod na inštaláciu a obsluhu S 3

Transkript

1 Sušička Model: SFE-62C Návod k instalaci a obsluze Návod na inštaláciu a obsluhu S 3

2

3 1 Nastavení času a ovládání bubnové sušičky Příprava a spuštění 1. Setřiďte prádlo podle typu, tj. na bavlnu, syntetiku apod. 2. Vložte prádlo do bubnu a zavřete dvířka. 3. Zapněte přístroj stiskem tlačítka Zapnout/Vypnout 4. Nastavte požadovaný čas. 5. Stiskněte tlačítko Start /Pozastavit/ Zrušit. Program se spustí a rozsvítí se indikátor. Zrušení programu Nevypínejte zařízení v průběhu fáze ohřívání (indikátor průběhu svítí). Riskujete akumulaci tepla! 1. Nejprve přerušte program, který právě běží (stiskem tlačítka >Start/ Pozastavit/ Zrušit<). Pak zastavíte program třívteřivovým podržením tlačítka Start. 2. Nastavte volič programů na Úprava 3. Stiskněte tlačítko Start /Pozastavit/ Zrušit. 4. Počkejte do konce programového cyklu. Přidávání prádla Má smysl pouze na počátku cyklu sušení, protože jinak se část prádla nedosuší a část bude přesušená. 1. Stiskněte tlačítko Start /Pozastavit/ Zrušit. Začne blikat ukazatel Start/Stop. 2. Vložte prádlo do bubnu a zavřete dvířka. 3. Stiskněte tlačítko > Start /Pozastavit/ Zrušit <. Začne blikat ukazatel Start/Stop. 3

4 Konec programu Programový cyklus je ukončen v momentě, kdy jsou rozsvíceny ukazatele Konec/Antipomačkání a Čistící filtr. V průběhu fáze anti-pomačkání bliká ukazatel Konec/Anti-pomačkání. Program lze ukončit kdykoli. 1.Nastavte tlačítko Vypnout/Zapnout do polohy vypnuto. 2.Otevřete dvířka, vyjměte prádlo, zkontrolujte, zda v bubnu nejsou cizí předměty. 3. Po každém cyklu sušení : Očistěte filtr na chuchvalce (viz "Filtr na chuchvalce"). Vyprázdněte nádobku na kondenzování vody (viz "Nádobka na kondenzování vody"). 4. V případě potřeby : Očistěte povrch přístroje s použitím jemné textilie a mýdla; utřete do sucha jemným hadrem. Nepoužívejte drsné kartáče a čistící prášky! Poškodily by plastové součásti a krycí lak. Pokud jsou v průběhu programu otevřeny dveře, program se automaticky pozastaví a světlo na tlačítku zapínání začne blikat. Tlačítko start musí být znovu stisknuto, aby program mohl pokračovat. Změna programu Pokud chceme změnit program, je třeba nejprve zastavit program, který právě běží. Provedeme to stiskem tlačítka > Start/ Pozastavit/ Zrušit< na 3 sekundy. Dosušování prádla Pro dosažení správné úrovně sušení můžete použít dodatečné dosušování. Pokud je míra usušení prádla neuspokojivá, nastavte volič programů na jeden z časově omezených programů 30min nebo 10min. 4

5 2 Důležité bezpečnostní informace Je velmi důležité, aby byl tento návod skladován spolu s přístrojem, kvůli případné potřebě pomoci. Pokud bude přístroj převeden na jiného vlastníka nebo se odstěhujete a přístroj zanecháte na původním místě, vždy se ujistěte, že brožurka je spolu s přístrojem, aby se nový majitel mohl seznámit s jeho fungováním a potenciálními riziky jeho použití. Tato varování jsou poskytována z bezpečnostních důvodů. Je třeba si je pečlivě pročíst ještě před použitím přístroje. UMÍSTĚNÍ Tento přístroj nemá sloužit ke komerčním účelům, jde o bubnovou sušičku pro domácnost. Přístroj je velmi těžký Při pohybu s ním je nutná pomoc dalších osob. Jakákoli práce s rozvodem elektřiny, související s provozem tohoto přístroje, musí být vykonávána kvalifikovaným elektrikářem nebo jinou kompetentní osobou. Je třeba zajistit, aby zařízení neblokovalo elektrické kabely. Přístroj nikdy neumisťujte na dřevěnou podlahu, upravte nožičky tak, aby mohl vzduch volně proudit. Pokud je bubnová sušička umístěna na pračce, je třeba použít sadu pro připevnění. (volitelné příslušenství) BEZPEČNOST DĚTÍ S přístrojem by měli pracovat pouze dospělí. Děti by neměly mít dovoleno hrát si s výrobkem ani jeho ovládáním. Děti a domácí mazlíčci někdy do bubnu mohou zalézt. Zkontrolujte je tedy před použitím. Veškeré obaly udržujte mimo dosah dětí. DŮLEŽITÉ BODY BEZPEČNOSTI PROVOZU Nedávejte do sušičky více prádla, než je nutné. (Viz tabulka programů) Do sušičky nevkládejte nevyždímané prádlo. Vyždímejte je v před tím v pračce. Velké kusy ložního prádla by měly být sušeny ve velkoobjemových komerčních sušičkách kvůli svým rozměrům, zkontrolujte proto u výrobce prádla, zda je vhodné jej sušit v domácích sušičkách, a to i v případě, že jejich váha nepřesahuje doporučený váhový limit. Ujistěte se, prosím, že v kapsách prádla, které chcete sušit v bubnu, nebyly omylem zapomenuty plynové zapalovače. 5

6 Nebezpečí výbuchu V bubnové sušičce nikdy nesušte prádlo, které přišlo do kontaktu s hořlavými látkami(benzín, methylové alkoholy, kapaliny pro suché čištění a podobně). Vzhledem k tomu, že jsou tyto látky prchavé, může dojít k výbuchu. Sušte pouze prádlo, které bylo omyto vodou. Nebezpečí požáru : Prádlo, které je poskvrněno nebo nasáklé rostlinným olejem nebo olejem na vaření, představuje riziko požáru a nemělo by být do bubnové sušičky vůbec umisťováno. Abyste se vyhnuli nebezpečí požáru z přesušení, nesušte následující typy prádla: Polštáře, pokrývky a podobné plněné prádlo (Tyto typy prádla akumulují teplo) Prádlo, obsahující gumovou pěnu nebo materiály podobné gumové pěně. Pokud sušičku nepoužíváte, ponechejte dvířka pootevřená. To zajistí neprodyšnost uzávěru. Po použití bubnové sušičky vyčistěte filtr na chuchvalce. Nepoužívejte sušičku, pokud není filtr na chuchvalce čistý, předejdete tím nebezpečí. Nikdy se nepokoušejte přístroj sami opravovat! Mohli byste ohrozit vlastní život nebo životy jiných lidí! Opravovat přístroj mohou pouze autorizovaní opraváři, jako například naši technici. Připojení k elektrické síti Připojte přístroj k řádně zhotovené elektrické zásuvce, opatřené adekvátní pojistkou. Ujistěte se, že máte zásuvku uzemněnou a jištěnou minimálně 13 A (Max.16 A) Napětí 230V ~ 50 Hz Elektrický příkon 2200 W Pojistka 16A Pozor! Pokud používáte přístroj jako vestavěný, musí být po umístění přístupná zásuvka nebo je třeba do elektrické instalace zařadit vypínač, který odpojuje všechny póly zdroje a vzdálenost jeho kontaktů je minimálně 3mm v rozpojeném stavu. Připojte elektrický kabel k patřičné elektrické zásuvce s odpovídajícím napětím, které je vyznačeno vpředu na přístroji na vnitřní straně dveří. Elektrické požadavky Před vložením zástrčky do zásuvky ve zdi se ujistěte, že napětí a frekvence, vyznačená na typovém štítku výrobku odpovídá parametrům vaší elektrické sítě. Připojte přístroj k řádně zhotovené elektrické uzemněné zásuvce, opatřené adekvátní pojistkou. 6

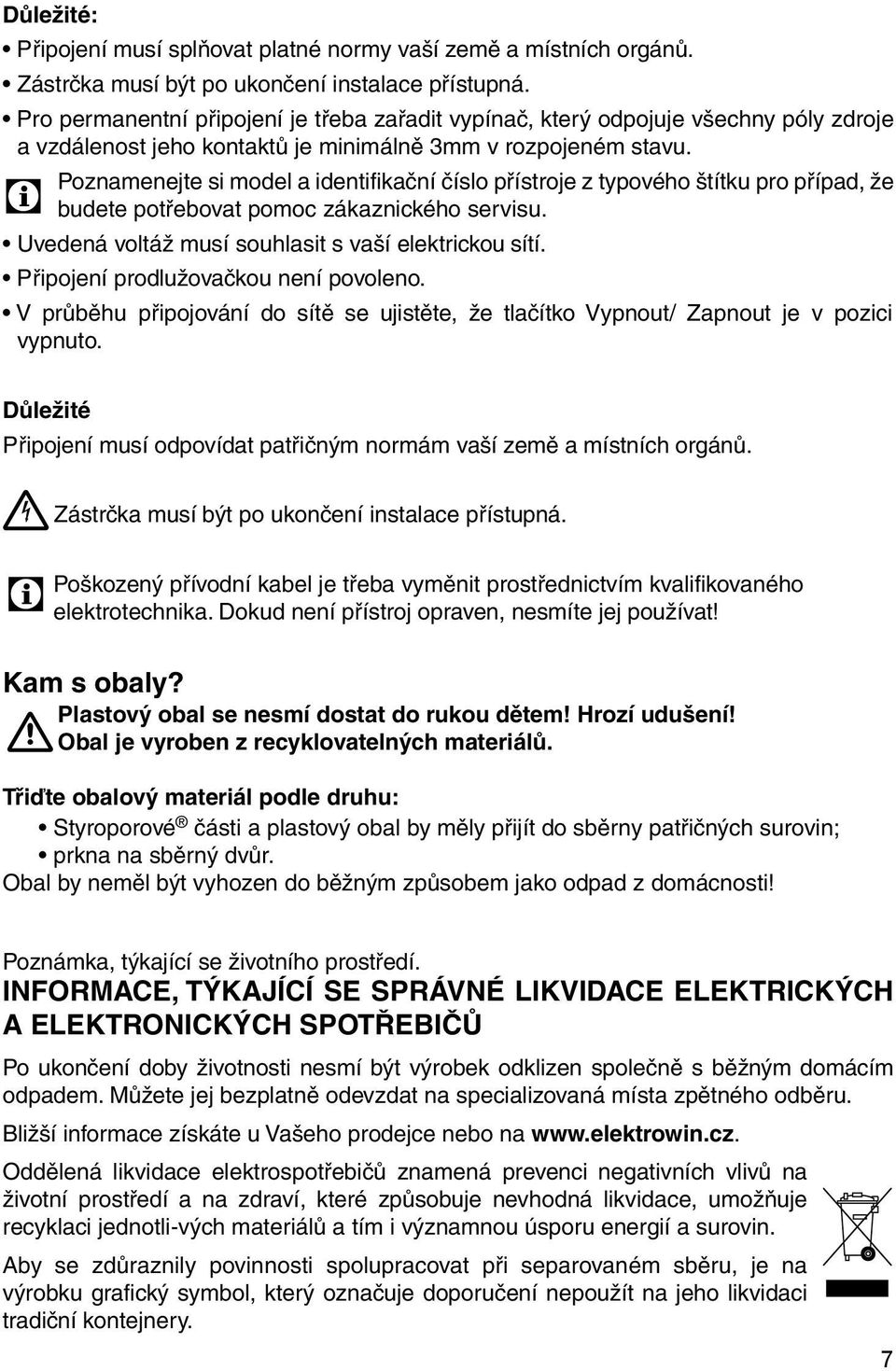

7 Důležité: Připojení musí splňovat platné normy vaší země a místních orgánů. Zástrčka musí být po ukončení instalace přístupná. Pro permanentní připojení je třeba zařadit vypínač, který odpojuje všechny póly zdroje a vzdálenost jeho kontaktů je minimálně 3mm v rozpojeném stavu. Poznamenejte si model a identifikační číslo přístroje z typového štítku pro případ, že budete potřebovat pomoc zákaznického servisu. Uvedená voltáž musí souhlasit s vaší elektrickou sítí. Připojení prodlužovačkou není povoleno. V průběhu připojování do sítě se ujistěte, že tlačítko Vypnout/ Zapnout je v pozici vypnuto. Důležité Připojení musí odpovídat patřičným normám vaší země a místních orgánů. Zástrčka musí být po ukončení instalace přístupná. Poškozený přívodní kabel je třeba vyměnit prostřednictvím kvalifikovaného elektrotechnika. Dokud není přístroj opraven, nesmíte jej používat! Kam s obaly? Plastový obal se nesmí dostat do rukou dětem! Hrozí udušení! Obal je vyroben z recyklovatelných materiálů. Třiďte obalový materiál podle druhu: Styroporové části a plastový obal by měly přijít do sběrny patřičných surovin; prkna na sběrný dvůr. Obal by neměl být vyhozen do běžným způsobem jako odpad z domácnosti! Poznámka, týkající se životního prostředí. INFORMACE, TÝKAJÍCÍ SE SPRÁVNÉ LIKVIDACE ELEKTRICKÝCH A ELEKTRONICKÝCH SPOTŘEBIČŮ Po ukončení doby životnosti nesmí být výrobek odklizen společně s běžným domácím odpadem. Můžete jej bezplatně odevzdat na specializovaná místa zpětného odběru. Bližší informace získáte u Vašeho prodejce nebo na Oddělená likvidace elektrospotřebičů znamená prevenci negativních vlivů na životní prostředí a na zdraví, které způsobuje nevhodná likvidace, umožňuje recyklaci jednotli-vých materiálů a tím i významnou úsporu energií a surovin. Aby se zdůraznily povinnosti spolupracovat při separovaném sběru, je na výrobku grafický symbol, který označuje doporučení nepoužít na jeho likvidaci tradiční kontejnery. 7

8 3 Instalace Správné umístění Pro sušení potřebuje přístroj dostatečný přísun čistého, chladného pokojového vzduchu. Přístroj nezapínejte blízko používaných ohnišť a krbů (plynových, olejových, uhelných). Proud vzduchu může nasát plyny, které z nich vychází, odstát kyslík a uhasit plameny. Nebezpečí otrávení! Zařízení používejte pouze v dobře větraných, neprašných místnostech. Nezakrývejte vzdušné otvory přístroje. Podlaha musí mít dostatečnou nosnost! Pokud například na sebe umístíte pračku a sušičku, může tato kombinace dosáhnout - při vložení prádla - celkové hmotnosti 160kg. Důležité: Přístroj umístěte pouze na rovnou a nivelovanou podlahu. Přístroj nesmí stát na přívodním kabelu. Mezi přístrojem a nábytkem musí být minimálně 1cm mezera (vzadu 2cm). Nepodkládejte přístroj kobercem, dřevem ani ničím podobným. Nádrž na kondenzovanou vodu Při sušení se od proudu vzduchu z vlhkého prádla odděluje voda ("kondenzuje"). Tato voda se sbírá v nádrži na kondenzovanou vodu. Nádrž je třeba vyprazdňovat - po každém cyklu sušení, nebo pokud v průběhu praní začne blikat ukazatel > Nádrž plná <; v takovém případě se program zastaví. Nevytahujte nádrž na kondenzovanou vodu v průběhu programu. Vyprazdňování nádrže na kondenzovanou vodu 1. Vytáhněte nádrž na kondenzovanou vodu z jejího místa, zadní stranu přidržujte druhou rukou. 2. Otevřete kryt nádrže na kondenzovanou vodu 3. Vylijte vodu. 4. Odstraňte z krytu chuchvalce, pokud se tam nachází. Uzavřete kryt. 5. Nádrže na kondenzovanou vodu zasuňte zcela zpět. Kondenzovaná voda není pitná! Po filtraci (skrze filtr na kávu) je však možno ji použít do parní žehličky nebo zvlhčovače vzduchu. 8

9 Kondenzátor / Chladič vzduchu V chladiči vzduchu ("Kondenzátoru") je vlhký, teplý vzduch ochlazován z venku vtaženým vzduchem o pokojové teplotě, což způsobuje oddělení vody. Kondenzátor by měl být čištěn - po přibližně 20 sušících cyklech, nebo - dvakrát měsíčně. Čištění kondenzátoru: 1.Otevřete dvířka. Počkejte na ochlazení přístroje. 2.Otevřete pojistku krytu kondenzátoru. Tím otevřete kryt. Pak otočte páčkami zámku. 3. Vytáhněte kondenzátor za držadlo. 4. Vypláchněte kondenzátor - vertikálně i horizontálně pod tekoucí vodou. Nechte řádně usušit. 5. Kondenzátor úplně zasuňte, poté zajistěte páčkami zámku. 6. Zavřete údržbová dvířka. Instalace pod deskou Přístroj může být vestavěn i z horní strany. Pro tyto zvláštní účely je třeba vrchní kryt, který je k dostání v zákaznickém servisu nebo ve specializovaných prodejnách. Takovouto instalaci mohou provádět pouze autorizovaní specialisté. Nebezpečí úrazu elektrickým proudem! Kombinace pračky/sušičky Přístroj může být umístěn na jakoukoli pračku. Je třeba zvláštní upevňovací soupravy, která je k dostání v zákaznickém centru nebo specializovaných obchodech. 9

10 Nivelace Upravte polohu nožiček tak, aby byl přístroj ve stejnoměrné rovině. Doporučujeme kontrolu s pomocí rovnováhy. Důležité: K vyrovnání používejte výhradně nožičky, nepoužívejte žádné podložky. Nožičky nikdy neodstraňujte! K přístroji jsou dodávány dvě gumové podložky pro případ, že by bylo třeba bubnovou sušičku zajistit před nežádoucím pohybem po kluzkém nebo hladkém povrchu. Zajišťovací podložky umístíte pod přední výsuvné nožičky tak, že přístroj lehce nakloníme dozadu, jak je vidět na obrázku a podložky na nožičky pevně nasuneme. Zkontrolujte, zde je přístroj v rovině a případně jeho polohu upravte. Změna umístění pantu dvířek Pokud si přejete otevírat dvířka na druhou stranu, můžete změnit polohu pantu z levé na pravou nebo naopak prostřednictvím zákaznického servisu. 4 Návod k použití Před sušením Co je možné sušit Prádlo by se mělo co nejvíce osušit v pračce, a to až na nejvyšší míru, kterou tkanina umožňuje. Vždy se řiďte symboly na celdulkách na prádle! Symboly pro péči o sušené prádlo Vhodné pro sušení při vysokých teplotách: Barvená bavlna, ložní prádlo Vhodné pro sušení při nižších teplotách: Syntetika se snadnou údržbou (polyester, polyamid); smíšené textilie (s bavlnou) Sušení v sušičce není možné; Citlivé tkaniny (viskóza, hedvábí), záclony Co nelze sušit Do sušičky nevkládejte prádlo, ze kterého odkapává. Může dojít k poškození sušičky a neúnosně se zvýší spotřeba energie. - Citlivé tkaniny (hedvábí, záclony, vlna atd.) se mohou pomačkat. - Plněné textilie (podušky, polštáře) nejsou vhodné. - Vzduchotěsné (pogumované) textilie. - Pěnové nebo gumové části (vycpávky ramen a podobně) se mohou deformovat a poškodit prádlo nebo přístroj. - Textilie, na něž byly aplikovány čistící prostředky nebo čištění za sucha. - Zavřete zipy a zapněte knoflíky. Vznikající páry mohou představovat nebezpečí požáru či exploze, otravy nebo poškození přístroje! 10

11 Dveře Otevřete je zatažením za kliku. Prádlo volně vložte do bubnu. Uzavřete dveře; zatlačte na ně, dokud neuslyšíte, že se zamkl zámek. Dbejte na to, aby se textilie nezachytily ve dveřích. Programy Volič programů Voličem programů je možno otáčet jak po, tak proti směru hodinových ručiček. Stiskem tlačítka Vypnout/Zapnout se přístroj zapne; program se však spustí až po stisku tlačítka >Start<. Po změně programu musí být program nejprve zastaven, což se provádí podržením tlačítka Start/ Pozastavit/ Zrušit po dobu 3 sekund. Vždy zvolte program vhodný pro daný druh textilie. Vždy se řiďte symboly na cedulkách na prádle! Standardní programy V závislosti na typu textilie existuje několik standardních programů. Bavlna: Sušení při vysoké teplotě. Snadno ošetřitelné / Syntetika a smíšené tkaniny: Sušení při snížené teplotě.časové programy umožňují použití jiných úrovní sušení. Programy umožňují použití jiných úrovní sušení, jak vidíme níže. Úroveň sušení Extra suché* Usušení pro umístění do skříně Pro vyžehlení * Pouze bílá/barevná bavlna Výsledek - silné, vícevrstvé textilie; usušení pro přímé umístění ve skříni - Normální textilie: usušení pro přímé umístění ve skříni - potřebuje normální vyžehlení Zvolte pouze tak vysokou úroveň sušení, jak je potřeba - ne vyšší. Zajistí to jemnou péči o textil a sníží spotřebu energie. V bubnové sušičce sušte pouze textilie, k tomu vhodné s ohledem na označení. 11

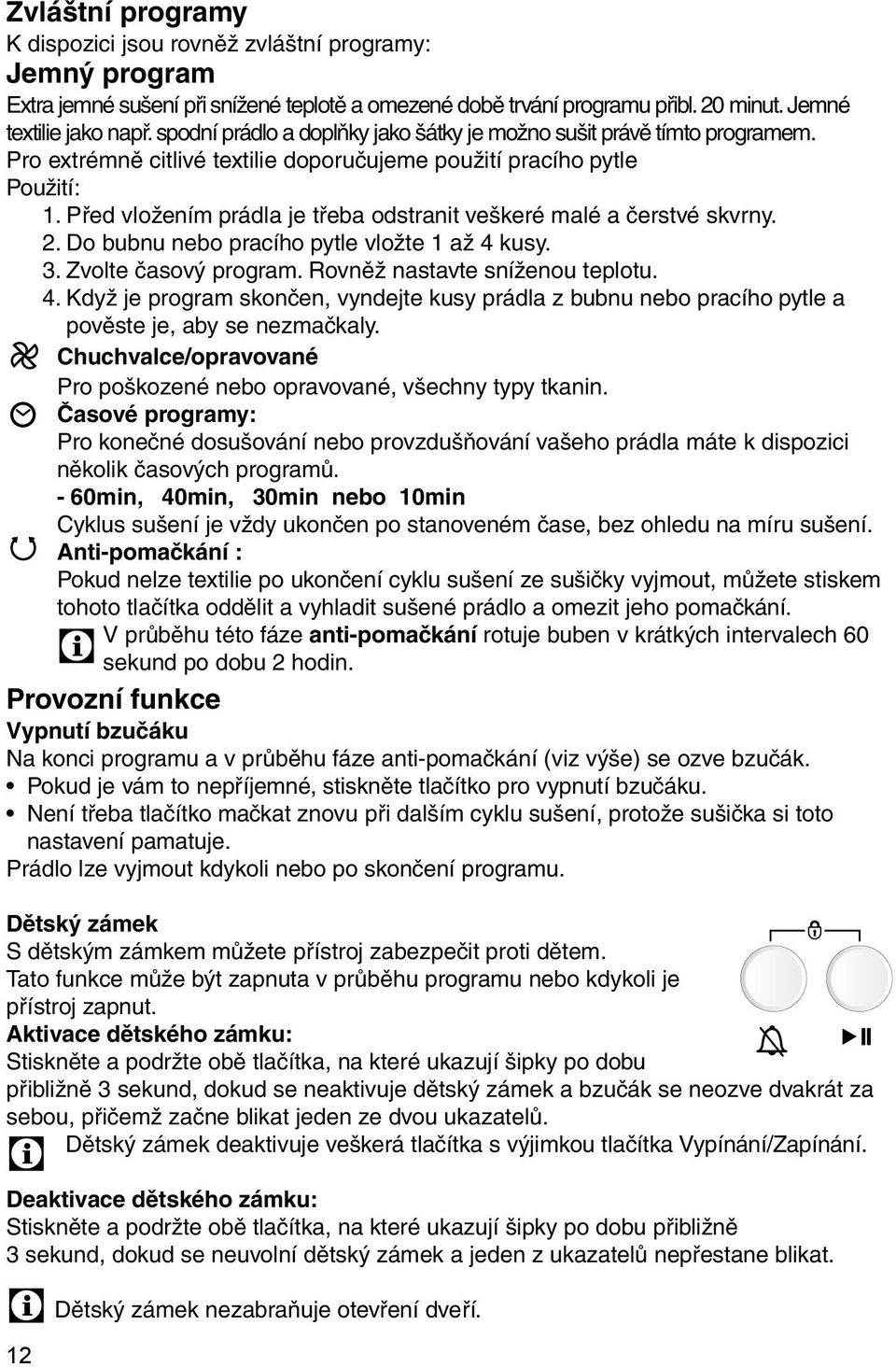

12 Zvláštní programy K dispozici jsou rovněž zvláštní programy: Jemný program Extra jemné sušení při snížené teplotě a omezené době trvání programu přibl. 20 minut. Jemné textilie jako např. spodní prádlo a doplňky jako šátky je možno sušit právě tímto programem. Pro extrémně citlivé textilie doporučujeme použití pracího pytle Použití: 1. Před vložením prádla je třeba odstranit veškeré malé a čerstvé skvrny. 2. Do bubnu nebo pracího pytle vložte 1 až 4 kusy. 3. Zvolte časový program. Rovněž nastavte sníženou teplotu. 4. Když je program skončen, vyndejte kusy prádla z bubnu nebo pracího pytle a pověste je, aby se nezmačkaly. Chuchvalce/opravované Pro poškozené nebo opravované, všechny typy tkanin. Časové programy: Pro konečné dosušování nebo provzdušňování vašeho prádla máte k dispozici několik časových programů. - 60min, 40min, 30min nebo 10min Cyklus sušení je vždy ukončen po stanoveném čase, bez ohledu na míru sušení. Anti-pomačkání : Pokud nelze textilie po ukončení cyklu sušení ze sušičky vyjmout, můžete stiskem tohoto tlačítka oddělit a vyhladit sušené prádlo a omezit jeho pomačkání. V průběhu této fáze anti-pomačkání rotuje buben v krátkých intervalech 60 sekund po dobu 2 hodin. Provozní funkce Vypnutí bzučáku Na konci programu a v průběhu fáze anti-pomačkání (viz výše) se ozve bzučák. Pokud je vám to nepříjemné, stiskněte tlačítko pro vypnutí bzučáku. Není třeba tlačítko mačkat znovu při dalším cyklu sušení, protože sušička si toto nastavení pamatuje. Prádlo lze vyjmout kdykoli nebo po skončení programu. Dětský zámek S dětským zámkem můžete přístroj zabezpečit proti dětem. Tato funkce může být zapnuta v průběhu programu nebo kdykoli je přístroj zapnut. Aktivace dětského zámku: Stiskněte a podržte obě tlačítka, na které ukazují šipky po dobu přibližně 3 sekund, dokud se neaktivuje dětský zámek a bzučák se neozve dvakrát za sebou, přičemž začne blikat jeden ze dvou ukazatelů. Dětský zámek deaktivuje veškerá tlačítka s výjimkou tlačítka Vypínání/Zapínání. Deaktivace dětského zámku: Stiskněte a podržte obě tlačítka, na které ukazují šipky po dobu přibližně 3 sekund, dokud se neuvolní dětský zámek a jeden z ukazatelů nepřestane blikat. 12 Dětský zámek nezabraňuje otevření dveří.

13 Ukazatel průběhu programu Tato řada ukazatelů indikuje průběh běžícího programu. Když nastavíte program a stisknete tlačítko Start/Stop a jeden z těchto ukazatelů se rozsvítí, čímž indikuje to, že program se spustil. Při aktivování dětského zámku bliká. Když běží program, jeden z ukazatelů svítí, čímž indikuje přibližnou úroveň vysušení. Konec/Anti-pomačkání se rozsvítí, když dojde program na konec a bliká v průběhu fáze anti-pomačkání. Světla ukazatelů Vyčistěte filtr na chuchvalce se rozsvítí na konci programu a připomíná vám, že je třeba vyčistit filtr na chuchvalce (viz "filtr na chuchvalce"). Pokud v průběhu programu bliká ukazatel vyčistěte filtr na chuchvalce, prostudujte si "Řešení potíží". Nádržka je plná se rozsvítí na konci programu, aby vám připomněl, že máte vylít vodu z nádržky (viz "Vyprazdňování nádržky na kondenzovanou vodu"). Pokud ukazatel Nádržka je plná bliká v průběhu programu, prostudujte Vyprazdňování nádržky na kondenzovanou vodu Správné množství Maximální množství prádla závisí na typu textilie a odpovídajícím programu sušení. Prostudujte si, prosím, informace v "Tabulce programů"! Přetížení bubnu má nepříznivý účinek na výsledek sušení. Vždy se snažte využít maximální kapacitu. Šaty Blůza Bavlna 150 g Šaty Bavlna 500 g Další 350 g Jeans 700 g 10 ubrousků 1000 g Košile Bavlna 300 g Další 200 g Triko 125 g Domácí potřeby Peřina (dvojitá) bavlna 1500 g Další 1000 g Velký ubrus 700 g Malý ubrus 250 g Čajová dečka 100 g Osuška 700 g Ručník 350 g Prostěradlo 350 g Dvojité prostěradlo 500 g 13

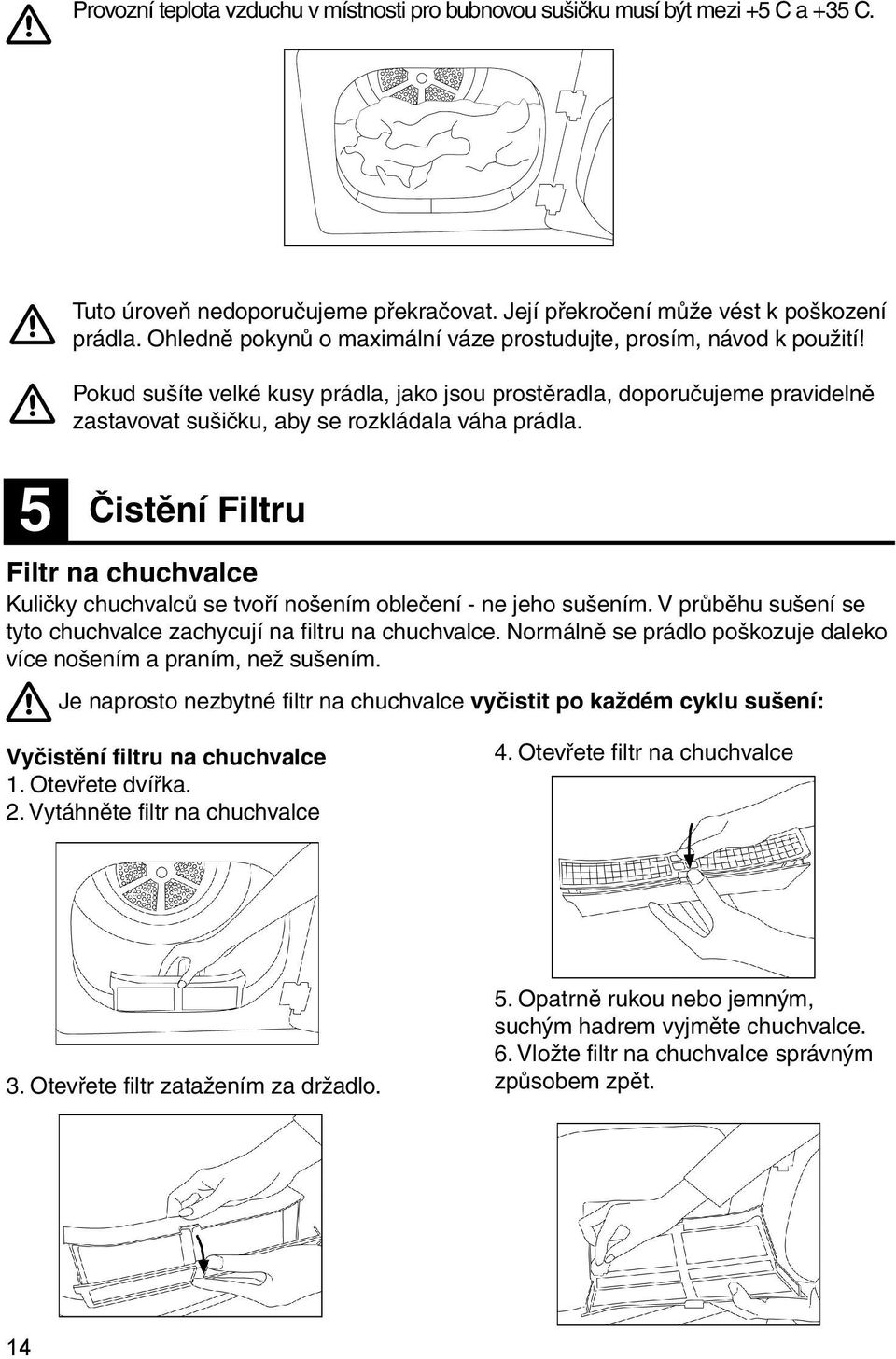

14 Provozní teplota vzduchu v místnosti pro bubnovou sušičku musí být mezi +5 C a +35 C. 5 Tuto úroveň nedoporučujeme překračovat. Její překročení může vést k poškození prádla. Ohledně pokynů o maximální váze prostudujte, prosím, návod k použití! Pokud sušíte velké kusy prádla, jako jsou prostěradla, doporučujeme pravidelně zastavovat sušičku, aby se rozkládala váha prádla. Čistění Filtru Filtr na chuchvalce Kuličky chuchvalců se tvoří nošením oblečení - ne jeho sušením. V průběhu sušení se tyto chuchvalce zachycují na filtru na chuchvalce. Normálně se prádlo poškozuje daleko více nošením a praním, než sušením. Je naprosto nezbytné filtr na chuchvalce vyčistit po každém cyklu sušení: Vyčistění filtru na chuchvalce 1. Otevřete dvířka. 2. Vytáhněte filtr na chuchvalce 4. Otevřete filtr na chuchvalce 3. Otevřete filtr zatažením za držadlo. 5. Opatrně rukou nebo jemným, suchým hadrem vyjměte chuchvalce. 6. Vložte filtr na chuchvalce správným způsobem zpět. 14

15 Pásky v bubnu V páscích uvnitř bubnu se nachází senzory vlhkosti, s jejichž pomocí přístroj zjišťuje, zda je prádlo suché. Čištění pásků v bubnu Po padesáti sušeních nebo alespoň čtyřikrát do roka. Čištění pásků v bubnu: 1. Otevřete dvířka. Počkejte, dokud se přístroj nezchladí. 2. Očistěte všechny pásky v bubnu jemným hadrem, namočeným v octu. Usušte jemným hadrem. 6 Před tím, než zavoláte do servisu / řešení problémů Pokud si všimnete.. Přístroj nelze zapnout nebo se nespouští program Přístroj nereaguje na stisk tlačítek Ukazatel Konec (nebo 0)' bliká (po 2h) Ukazatel Konec (nebo 0)' svítí. Program se bez zjevného důvodu zastaví Osvětlení vnitřku bubnu nefunguje (závisí na modelu) zkontrolujte... Je zvolen program? Stiskli jste tlačítko Start <? Jsou dovřena dvířka? Je zapojen elektrický kabel? Vypadly pojistky. Není otevřen kondenzátor/nádržka na kondenzovanou vodu? Jsou uzavřeny pojistky krytu kondenzátoru? Není aktivován dětský zámek? Pokud problém trvá: odpojte přístroj ze sítě a zapojte jej opět až po několika sekundách. Není otevřen kondenzátor/nádržka na kondenzovanou vodu? Jsou řádně uzavřeny pojistky krytu kondenzátoru? Probíhá fáze anti-pomačkání (trvá 2 hodiny). Vypněte přístroj a vyjměte prádlo. Program došel na konec. Vypněte přístroj a vyjměte prádlo. Nejsou otevřená dvířka? Stiskněte tlačítko >Start<. Nedošlo k poruše dodávky proudu? Stiskněte tlačítko >Start<. Není otevřen kondenzátor/nádržka na kondenzovanou vodu? Jsou řádně uzavřeny pojistky krytu kondenzátoru? Porucha lampy? Kontaktujte zákaznický servis. 15

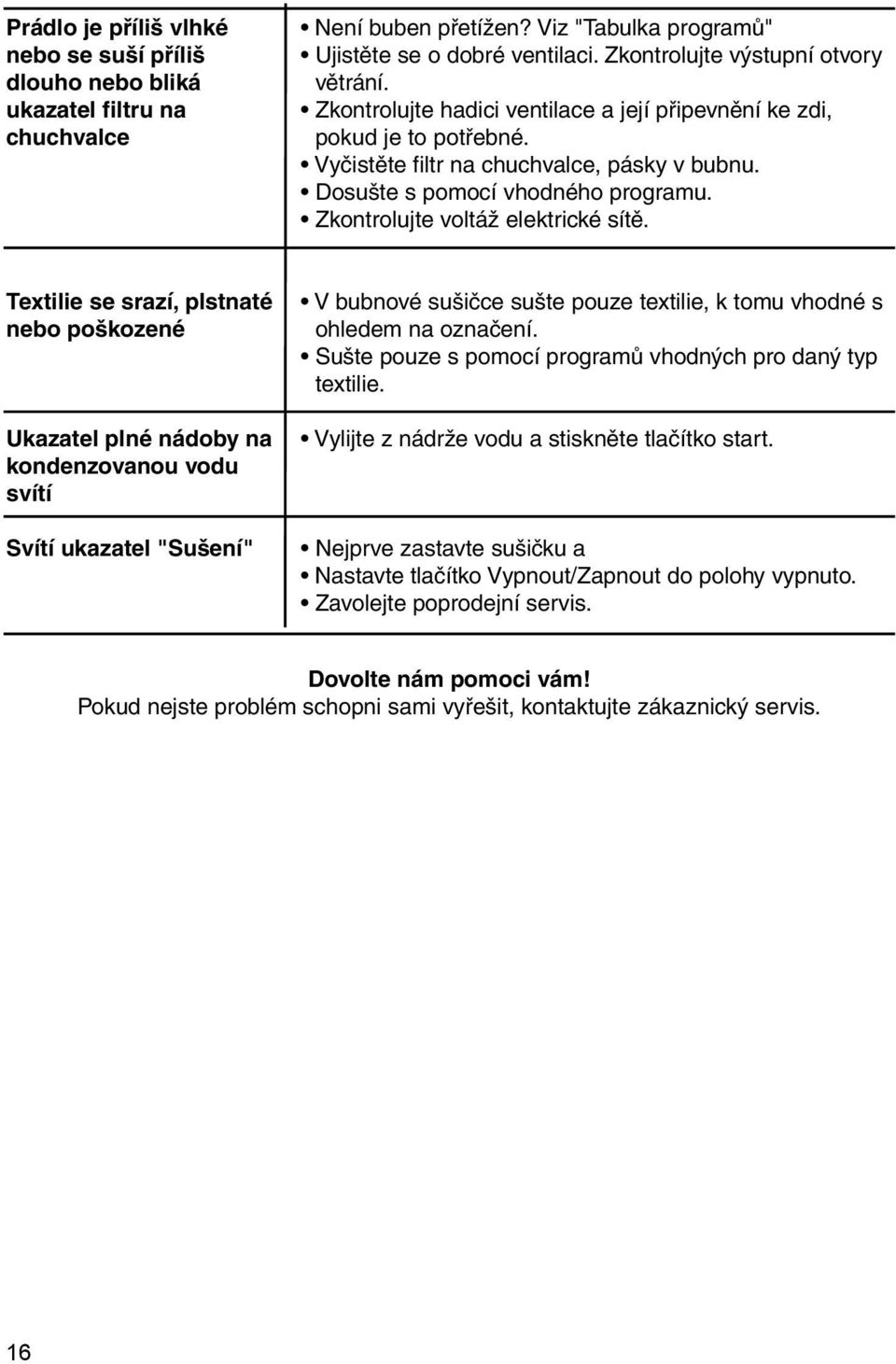

16 Prádlo je příliš vlhké nebo se suší příliš dlouho nebo bliká ukazatel filtru na chuchvalce Není buben přetížen? Viz "Tabulka programů" Ujistěte se o dobré ventilaci. Zkontrolujte výstupní otvory větrání. Zkontrolujte hadici ventilace a její připevnění ke zdi, pokud je to potřebné. Vyčistěte filtr na chuchvalce, pásky v bubnu. Dosušte s pomocí vhodného programu. Zkontrolujte voltáž elektrické sítě. Textilie se srazí, plstnaté nebo poškozené Ukazatel plné nádoby na kondenzovanou vodu svítí Svítí ukazatel "Sušení" V bubnové sušičce sušte pouze textilie, k tomu vhodné s ohledem na označení. Sušte pouze s pomocí programů vhodných pro daný typ textilie. Vylijte z nádrže vodu a stiskněte tlačítko start. Nejprve zastavte sušičku a Nastavte tlačítko Vypnout/Zapnout do polohy vypnuto. Zavolejte poprodejní servis. Dovolte nám pomoci vám! Pokud nejste problém schopni sami vyřešit, kontaktujte zákaznický servis. 16

17 Technická specifikace / Spotřeba energie Metoda sušení Rozměry Výška / výška pro vestavění zdola Šířka Výška / výška pro vestavění zdola Výšková úprava s pomocí nožiček Váha před zabalením přibl. Spotřeba 1) - Prádlo pro okamžité oblečení 2)3) - Bavlna pro žehlení 2) - Syntetika a kombinované materiály Pro okamžité oblečení 2) Kondenzační, kontrolovaná elektrickým senzorem 85.0 cm / 82.0 cm 59.5 cm 54 cm 0.5 cm 35 kg pro rychlost Zbytková Energie otáček vlhkost 1000 min-1 přibl. 60% 3.84 kwh 1000 min-1 přibl. 60% 3.40 kwh 600 min-1 přibl. 60% 2.00 kwh 1) Standardní hodnoty, zjištěny za standardních podmínek. V závislosti na rychlosti otáček,typu textilie a okolních podmínek je možná odchylka o 10%. 2) Testovací program podle normy EN 61121: ) Standardní program pro údaje na energetickém štítku. 17

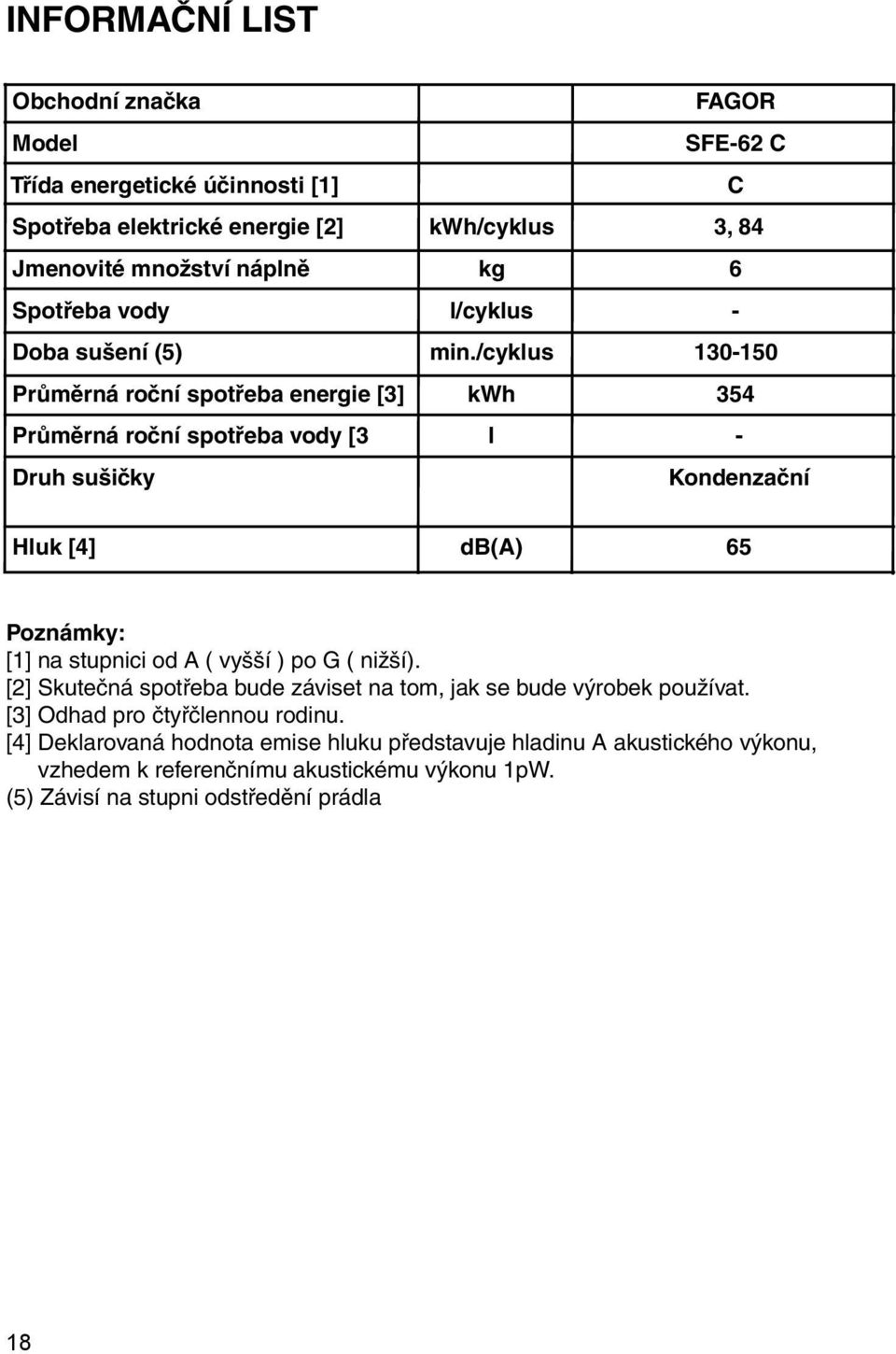

18 INFORMAČNÍ LIST Obchodní značka FAGOR Model SFE-62 C Třída energetické účinnosti [1] C Spotřeba elektrické energie [2] kwh/cyklus 3, 84 Jmenovité množství náplně kg 6 Spotřeba vody l/cyklus - Doba sušení (5) min./cyklus Průměrná roční spotřeba energie [3] kwh 354 Průměrná roční spotřeba vody [3 l - Druh sušičky Kondenzační Hluk [4] db(a) 65 Poznámky: [1] na stupnici od A ( vyšší ) po G ( nižší). [2] Skutečná spotřeba bude záviset na tom, jak se bude výrobek používat. [3] Odhad pro čtyřčlennou rodinu. [4] Deklarovaná hodnota emise hluku představuje hladinu A akustického výkonu, vzhedem k referenčnímu akustickému výkonu 1pW. (5) Závisí na stupni odstředění prádla 18

19 SUŠIČKA Model: SFE-62C Návod k instalaci a obsluze Návod na inštaláciu a obsluhu S 3

20

21 1 Nastavenie času a ovládania bubnovej sušičky Príprava a spustenie 1. Roztrieďte bielizeň podľa typu, t.j. na bavlnu, syntetické tkaniny a pod. 2. Vložte bielizeň do bubna a zavrite dvierka. 3. Zapnite prístroj stlačením tlačidla Zapnúť / Vypnúť 4. Nastavte požadovaný čas. 5. Stlačte tlačidlo Štart / Pozastaviť / Zrušiť.Program sa spustí a rozsvieti sa indikátor.. Zrušenie programu Nevypínajte zariadenie v priebehu fáze ohrievania (indikátor priebehu programu svieti). Riskujete akumuláciu tepla! 1. Najprv prerušte program, ktorý práve beží (stlačením tlačidla >Štart / Pozastaviť / Zrušiť<). Potom zastavíte program podržaním tlačidla Štart počas troch sekúnd. 2. Nastavte volič programov na Úprava. 3. Stlačte tlačidlo Štart / Pozastaviť / Zrušiť. 4. Počkajte do konce programového cyklu. Pridávanie bielizne Má zmysel iba na počiatku cyklu sušenia, pretože inak sa časť bielizne nedosuší a časť bude presušená. 1. Stlačte tlačidlo Štart / Pozastaviť / Zrušiť. Začne blikať ukazovateľ Štart / Stop. 2. Vložte bielizeň do bubna a zavrite dvierka. 3. Stlačte tlačidlo > Štart / Pozastaviť / Zrušiť <. Začne blikať ukazovateľ Štart / Stop. 3

22 Koniec programu Programový cyklus je ukončený v momente, keď sú rozsvietené ukazovatele Koniec / Proti pokrčeniu a Čistiaci filter. V priebehu fáze proti pokrčeniu bliká ukazovateľ Koniec / Proti pokrčeniu. Program je možno ukončiť kedykoľvek. 1.Nastavte tlačidlo Vypnúť / Zapnúť do polohy vypnuté. 2.Otvorte dvierka, vyberte bielizeň, skontrolujte či v bubne nie sú cudzie predmety.. 3. Po každom cykle sušenia: Očistite filter na zvyšky z textílií (viď "Filter na zvyšky z textílií"). Vyprázdnite nádobku na kondenzovanie vody (viď "Nádobka na kondenzovanie vody"). 4. V prípadě potřeby : Očistite povrch prístroja s použitím jemnej textílie a mydla; utrite do sucha jemnou utierkou. Nepoužívajte drsné kefky a čistiace prášky! Poškodili by plastové súčasti a krycí lak. Ak sú v priebehu programu otvorené dvere, program sa automaticky pozastaví a svetlo na tlačidle zapínania začne blikať. Tlačidlo Štart musí byť znovu stlačené, aby program mohol pokračovať. Zmena programu Ak chceme zmeniť program, je treba najprv zastaviť program, ktorý práve beží. Vykonáme to stlačením tlačidla > Štart / Pozastaviť / Zrušiť < na 3 sekundy. Dosušovanie bielizne Na dosiahnutie správnej úrovne sušenia môžete použiť dodatočné dosušovanie. Ak je miera usušenia bielizne neuspokojivá, nastavte volič programov na jeden z časovo obmedzených programov 30 min alebo 10 min. 4

23 2 Dôležité bezpečnostné informácie Je veľmi dôležité, aby ste mali tento návod vždy poruke pre prípad potreby. Ak bude prístroj prevedený na iného vlastníka alebo sa odsťahujete a prístroj zanecháte na pôvodnom mieste, vždy sa uistite, že brožúrka je spolu s prístrojom, aby sa nový majiteľ mohol zoznámiť s jeho fungovaním a potenciálnymi rizikami jeho použitia. Tieto varovania sú poskytované z bezpečnostných dôvodov. Je treba si ich dôkladne prečítať ešte pred použitím prístroja. UMIESTNENIE Tento prístroj nie je určený na komerčné využitie, jedná sa o bubnovú sušičku pre domácnosť. Prístroj je veľmi ťažký, pri pohybe s ním je nutná pomoc ďalších osôb. Akékoľvek zásahy do elektrickej inštalácie prístroja, súvisiace s prevádzkou tohoto prístroja, musia byť vykonávané kvalifikovaným elektrikárom alebo inou kompetentnou osobou. Je třeba zajistit, aby zařízení neblokovalo elektrické kabely. Prístroj nikdy neumiesťujte na drevenú podlahu, upravte nožičky tak, aby mohol vzduch voľne prúdiť. Ak je bubnová sušička umiestnená na pračke, je treba použiť sadu na pripevnenie (voliteľné príslušenstvo). BEZPEČNOSŤ DETÍ S prístrojom by mali pracovať iba dospelí Deti by nemali mať dovolené hrať sa s výrobkom ani jeho ovládaním.. Deti a domáce zvieratá môžu niekedy do bubna vliezť. Skontrolujte ho teda pred použitím. Akékoľvek obaly udržujte mimo dosahu detí. DÔLEŽITÉ BODY BEZPEČNOSTI PREVÁDZKY Nedávajte do sušičky viac bielizne, než je odporučené. (Viď tabuľka programov) Do sušičky nevkladajte nevyžmýkanú bielizeň. Vyžmýkajte ju predtým v pračke. Veľké kusy posteľnej bielizne by mali byť sušené vo veľkoobjemových komerčných sušičkách kvôli svojim rozmerom, skontrolujte preto u výrobcu bielizne, či je vhodné ju sušiť v domácich sušičkách, a to i v prípade, že jej váha nepresahuje doporučený váhový limit. Uistite sa, prosím, že vo vreckách bielizne, ktorú chcete sušiť v bubne, neboli omylom zabudnuté plynové zapaľovače. 5

24 Nebezpečenstvo výbuchu V bubnovej sušičke nikdy nesušte bielizeň, ktorá prišla do kontaktu s horľavými látkami (benzín, metylalkoholy, kvapaliny na suché čistenie a podobne). Vzhľadom k tomu, že tieto látky sú prchavé, môže dôjsť k výbuchu. Sušte iba bielizeň, ktorá bola omytá vodou. Nebezpečenstvo požiaru: Bielizeň, ktorá je znečistená alebo nasiaknutá rastlinným olejem alebo olejom na varenie, predstavuje riziko požiaru a nemala by byť do bubnovej sušičky vôbec umiesťovaná. Aby ste sa vyhli nebezpečiu požiaru z presušenia, nesušte nasledujúce typy bielizne: Vankúše, prikrývky a podobnú plnenú bielizeň (tieto typy bielizne akumulujú teplo), Bielizeň obsahujúcu gumovú penu alebo materiály podobné gumovej pene. Ak sušičku nepoužívate, ponechávajte dvierka pootvorené. Tým zabezpečíte vetranie vnútra. Po použití bubnovej sušičky vyčistite filter na zbytky textílií. Nepoužívajte sušičku, ak nie je filter na zbytky textílií čistý, predídete tým nebezpečiu. Nikdy sa nepokúšajte prístroj sami opravovať! Mohli by ste ohroziť vlastný život alebo životy iných ľudí! Opravovať prístroj môžu iba autorizovaní opravári, ako napríklad naši technici. Pripojenie na elektrickú sieť Připojte přístroj k řádně zhotovené elektrické zásuvce, opatřené adekvátní pojistkou. Uistite sa, že máte zásuvku uzemnenú a istenú minimálne 13 A (Max.16 A) Napätie 230V ~ 50 Hz Elektrický príkon W Poistka 16 A Pozor! Ak používate prístroj ako zabudovaný, musí byť po umiestnení zásuvka prístupná alebo je potrebné do elektrickej inštalácie zaradiť vypínač, ktorý odpojuje všetky póly zdroja a vzdialenosť jeho kontaktov je minimálne 3 mm v rozpojenom stave. Pripojte elektrický kábel do vyhovujúcej elektrickej zásuvky so zodpovedajúcim napätím, ktoré je vyznačené vpredu na prístroji na typovom štítku. Elektrické požiadavky Pred vložením zástrčky do zásuvky v stene sa uistite, že napätie a frekvencia, vyznačená na typovom štítku výrobku zodpovedá parametrom vašej elektrickej siete. Pripojte prístroj k riadne zhotovenej elektrickej uzemnenej zásuvke, vybavenej adekvátnou poistkou. 6

25 Dôležité: Pripojenie musí splňovať platné normy vašej krajiny a miestnych orgánov. Zástrčka musí byť po ukončení inštalácie prístupná. Pre permanentné pripojenie je potreba zaradiť vypínač, ktorý odpojuje všetky póly zdroja a vzdialenosť jeho kontaktov je minimálne 3mm v rozpojenom stave. Poznamenajte si model a identifikačné číslo prístroja z typového štítka pre prípad, že budete potrebovať pomoc zákazníckeho servisu.. Uvedené napätie musí súhlasiť s vašou elektrickou sieťou. Pripojenie predĺžovacím káblom nie je povolené. V priebehu pripojovania do siete sa uistite, že tlačidlo Vypnúť / Zapnúť je v pozícii vypnuté. Dôležité: Pripojenie musí zodpovedať platným normám vašej krajiny a miestnych orgánov. Zástrčka musí byť po ukončení inštalácie prístupná. Poškodený prívodný elektrický kábel je treba vymeniť prostredníctvom kvalifikovaného elektrotechnika. Ak prístroj nie je opravený, nesmiete ho používať! Kam s obalmi? Plastový obal sa nesmie dostať do rúk deťom! Hrozí udusenie! Obal je vyrobený z recyklovateľných materiálov. Trieďte obalový materiál podľa druhu: Styroporové časti a plastový obal by mali byť odovzdané v zberni príslušných surovín; dosky na zberný dvor. Obal by nemal skončiť v bežnom odpade z domácnosti, ale v separovanom zbere Poznámka, týkající se životního prostředí. INFORMÁCIE TÝKAJÚCE SA SPRÁVNEJ LIKVIDÁCIE ELEKTRICKÝCH A ELEKTRONICKÝCH SPOTREBIČOV ČO SO STARÝM PRÍSTROJOM? Ak Váš spotrebič nebudete už ďalej používať a chcete sa ho zbaviť, bezplatne ho odovzdajte v špecializovanom zbernom mieste pre zber elektroodpadu. Informácie o najbližšom zbernom mieste Vám poskytne Váš predávajúci alebo miestna samospráva. Ďalšie informácie môžete tiež získať na Značka "prečiarknutá popolnica" znamená, že vyradený spotrebič nepatrí do netriedeného komunálneho odpadu. Odovzdaním nepotrebného elektrozariadenia v zbernom mieste prispievate k opätovnému materiálovému zhodnoteniu surovín a zabránite možným negatívnym vplyvom na životné prostredie a na zdravie ľudí. 7

26 3 Inštalácia Správne umiestnenie Na sušenie potrebuje prístroj dostatočný prísun čistého, chladného izbového vzduchu. Prístroj nezapínajte blízko ohnísk a krbov (plynových, olejových, uhoľných). Prúd vzduchu môže nasať plyny, ktoré z nich vychádzajú, odsať kyslík a uhasiť plamene. Nebezpečie otrávenia! Zariadenie používajte iba v dobre vetraných, neprašných miestnostiach. Nezakrývajte vetracie otvory prístroja. Podlaha musí mať dostatočnú nosnosť! Ak na sebe umiestnite pračku a sušičku, môže táto kombinácia dosiahnuť - pri vložení bielizne - celkovú hmotnosť až 160 kg. Dôležité: Prístroj umiestnite iba na rovnú a nivelizovanú podlahu. Prístroj nesmie stáť na prívodovom kábli. Medzi prístrojom a nábytkom musí byť minimálne 1 cm medzera (vzadu 2 cm). Nepodkladajte prístroj kobercom, drevom ani ničím podobným. Nádržka na kondenzovanú vodu Pri sušení sa od prúdu vzduchu z vlhkého bielizne oddeľuje voda ("kondenzuje"). Táto voda sa zbiera v nádržke na kondenzovanú vodu. Nádržku je treba vyprázdňovať - po každom cykle sušenia, alebo ak v priebehu prania začne blikať ukazovateľ > Nádržka plná <; v takomto prípade sa program zastaví. Nevyťahujte nádržku na kondenzovanú vodu v priebehu programu. Vyprázdňovanie nádržky na kondenzovanú vodu 1. Vytiahnite nádržku na kondenzovanú vodu z jej miesta, zadnú stranu pridržujte druhou rukou. 2. Otvorte kryt nádržky na kondenzovanú vodu. 3. Vylejte vodu. 4. Odstráňte z krytu zvyšky z textílií, ak sa tam nachádzajú. Uzavrite kryt. 5. Nádržku na kondenzovanú vodu zasuňte naspäť. Kondenzovaná voda nie je pitná! Po filtrácii (cez filter na kávu) je však možné ju použiť do parnej žehličky alebo do zvlhčovača vzduchu. 8

27 Kondenzátor / Chladič vzduchu V chladiči vzduchu ("Kondenzátore") je vlhký, teplý vzduch ochladzovaný zvonku vtiahnutým vzduchom izbovej teploty, čo spôsobuje oddelenie vody. Kondenzátor by mal byť čistený - po približne 20 sušiacich cykloch, alebo - dvakrát mesačne. Čistenie kondenzátora: 1.Otvorte dvierka. Počkajte na ochladenie prístroja. 2.Otvorte poistku krytu kondenzátora. Tým otvoríte kryt. Potom otočte páčkami zámku. 3.Vytiahnite kondenzátor za držadlo. 4.Vypláchnite kondenzátor - vertikálne i horizontálne pod tečúcou vodou. Nechajte riadne vysušiť. 5.Kondenzátor úplne zasuňte, potom zaistite páčkami zámku. 6.Zavrite údržbové dvierka. Inštalácia pod doskou kuchynskej linky Prístroj môže byť zasunutý do kuchynskej linky. Pre tieto zvláštne účely je potrebný vrchný kryt, ktorý je možno zakúpiť v autorizovanom servise. Takúto inštaláciu môžu vykonávať iba autorizovaní servis. Nebezpečenstvo úrazu elektrickým prúdom! Kombinácia pračky / sušičky Prístroj môže byť umiestnený na akúkoľvek pračku FAGOR s predným plnením. Je potrebné mať zvláštnu upevňovaciu súpravu, ktorá sa dá zakúpiť v autorizovanom servise. 9

28 Nivelizácia Upravte polohu nožičiek tak, aby bol prístroj v rovnomernej rovine. Doporučujeme kontrolu pomocou vodováhy. Dôležité: Na vyrovnávanie používajte výhradne nožičky, nepoužívajte žiadne podložky. Nožičky nikdy neodstraňujte! K prístroju sú dodávané dve gumové podložky pre prípad, že by bolo potrebné bubnovú sušičku zaistiť pred nežiadúcim pohybom po klzkom alebo hladkom povrchu. Zaisťovacie podložky umiestnite pod predné výsuvné nožičky tak, že prístroj ľahko nakloníme dozadu, ako je vidieť na obrázku, a podložky na nožičky pevne nasunieme. Skontrolujte, čie je prístroj v rovine a prípadne jeho polohu upravte. Zmena umiestnenia pántu dvierok Ak si prajete otvárať dvierka na druhú stranu, môžete zmeniť polohu pántu z ľavej na pravú alebo naopak a to využitím služieb autorizovaného servisu. 4 Návod na použitie Pred prvým použitím Aby ste odstránili možné nečistoty z výroby, vytrite bubon vlhkou handrou ešte pred prvým sušením. V priebehu prvého cyklu sušenia môže dôjsť k vzniku nepríjemného zápachu. Pred sušením Čo je možné sušiť Bielizeň by sa mala čo najviac odstrediť v práčke a to až na najvyššiu mieru, ktorú tkanina umožňuje. Vždy sa riaďte symbolmi na etiketách bielizne! Symboly pre starostlivosť o sušenú bielizeň Vhodné na sušenie pri vysokých teplotách: Farebná bavlna, posteľná bielizeň Vhodné na sušenie pri nižších teplotách:: Syntetická tkanina s ľahkou údržbou (polyester, polyamid); zmiešané textílie (s bavlnou) Sušenie v sušičke nie je možné; citlivé tkaniny (viskóza, hodváb), záclony Co nelze sušit Do sušičky nevkládejte prádlo, ze kterého odkapává. Může dojít k poškození sušičky a neúnosně se zvýší spotřeba energie. - Citlivé tkaniny (hedvábí, záclony, vlna atd.) se mohou pomačkat. - Plněné textilie (podušky, polštáře) nejsou vhodné. - Vzduchotěsné (pogumované) textilie. - Pěnové nebo gumové části (vycpávky ramen a podobně) se mohou deformovat a poškodit prádlo nebo přístroj. 10

29 - Textílie, na ktoré boli aplikované čistiace prostriedky alebo čistenie za sucha. - Zavrite zipsy a zapnite gombíky. Vznikajúce pary môžu predstavovať nebezpečie požiaru alebo explózie, otravy alebo zapríčiniť poškodenie prístroja! Dvere Otvorte ich zatiahnutím za kľučku. Bielizeň voľne vložte do bubna. Uzavrite dvere; zatlačte na ne až počujete, že sa zamkol zámok. Dbajte na to, aby sa textílie nezachytili vo dverách. Programy Volič programov Voličom programov je možné otáčať ako v smere tak i proti smeru hodinových ručičiek. Stlačením tlačidla Vypnúť / Zapnúť sa prístroj zapne; program sa však spustí až po stlačení tlačidla >Štart<. Po zmene programu musí byť program najskôr zastavený, čo sa vykoná podržaním tlačidla Štart / Pozastaviť / Zrušiť počas doby 3 sekúnd. Vždy zvoľte program vhodný pre daný druh textílie. Vždy sa riaďte symbolmi na ceduľkách na bielizni! Štandardné programy V závislosti od typu textílie existuje niekoľko štandardných programov. Bavlna: Sušenie pri vysokej teplote. Ľahko ošetrovateľné / Syntetické a zmiešané tkaniny: Sušenie pri zníženej teplote. Časové programy umožňujú použitie iných úrovní sušenia. Programy umožňujú použitie iných úrovní sušenia, ako vidíme nižšie. Úroveň sušenia Výsledok Extra suché* - hrubé, viacvrstvové textílie; vysušenie na priame místění ve skříni Usušení pro umístění do skříně - Normálne textílie: usušení pro přímé umístění ve skříni Na vyžehlenie - potrebuje normálne vyžehlenie * Iba biela / farebná bavlna Zvoľte iba tak vysokú úroveň sušenia aká je potrebná - nie vyššiu. Zaistí to citlivú starostlivosť o textil a zníži spotrebu energie. V bubnovej sušičke sušte iba textílie na to vhodné s ohľadom na označenie.. 11

30 Zvláštne programy K dispozícii sú taktiež zvláštne programy: Jemný program Extra jemné sušenie pri zníženej teplote a obmedzenej dobe trvania programu približne 20 minút. Jemné textílie ako napr. spodná bielizeň a doplnky ako šatky je možno sušiť práve týmto programom. Na extrémne citlivé textílie doporučujeme použiť pracie vrecko. Použitie: 1. Pred vložením bielizne je potrebné odstrániť akékoľvek malé a čerstvé škvrny. 2. Do bubna alebo pracieho vrecka vložte 1 až 4 kusy. 3. Zvoľte časový program. Rovnako nastavte zníženú teplotu. 4. Keď je program skončený, vyberte kusy bielizne z bubna alebo pracieho vrecka a zaveste ich, aby sa nepokrčili. Zvyšky z textílií / opravované Na poškodené alebo opravované, všetky typy tkanín. Časové programy: Na konečné dosušovanie alebo prevzdušňovanie vašej bielizne máte k dispozícii niekoľko časových programov min, 40 min, 30 min alebo 10 min Cyklus sušenia je vždy ukončený po uplynutí zvoleného času, bez ohľadu na mieru sušenia. Proti pokrčeniu : Ak sa nedá textília po ukončení cyklu sušenia zo sušičky vybrať, môžete stlačením tohoto tlačidla nadlahčovať sušenú bielizeň a obmedziť jej pokrčenie. V priebehu tejto fáze proti pokrčeniu rotuje bubon v krátkych intervaloch 60 sekúnd po dobu 2 hodín. Prevádzkové funkcie Vypnutie bzučiaka Na konci programu a v priebehu fáze proti pokrčeniu (viď vyššie) sa ozve bzučiak. Pokud je vám to nepříjemné, stiskněte tlačítko pro vypnutí bzučáku. Ak je vám to nepríjemné, stlačte tlačidlo na vypnutie bzučiaka. Nie je potrebné tlačidlo tlačiť znova pri ďalšom cykle sušenia, pretože sušička si toto nastavenie pamätá. Bielizeň je možné vybrať kedykoľvek alebo po skončení programu. 12

31 Dětský zámok S detským zámkom môžete prístroj zabezpečiť proti deťom.. Táto funkcia môže byť zapnutá v priebehu programu alebo kedykoľvek je prístroj zapnutý. Aktivácia detského zámku: Stlačte a podržte obe tlačidla, na ktoré ukazujú šípky po dobu približne 3 sekúnd, až pokiaľ sa neaktivuje detský zámok a bzučiak sa neozve dvakrát za sebou, pričom začne blikať jeden z dvoch ukazovateľov. Detský zámok deaktivuje všetky tlačidlá s výnimkou tlačidla Vypínanie / Zapínanie. Deaktivácia detského zámku: Stlačte a podržte obe tlačidla, na ktoré ukazujú šípky po dobu približne 3 sekúnd, až pokiaľ sa neuvoľní detský zámok a jeden z ukazovateľov neprestane blikať. Detský zámok nezabraňuje otvoreniu dverí. Ukazovateľ priebehu programu Tento rad ukazovateľov indikuje priebeh prebiehajúceho programu. Keď nastavíte program a stlačíte tlačidlo Štart / Stop, jeden z týchto ukazovateľov sa rozsvieti, čím indikuje to, že program sa spustil. Pri aktivovaní detského zámku bliká. Keď beží program, jeden z ukazovateľov svieti, čím indikuje približnú úroveň vysušenia. Koniec / Proti pokrčeniu sa rozsvieti, keď dôjde program na koniec a bliká v priebehu fáze proti pokrčeniu. Svetlá ukazovateľov Vyčistite filter na zvyšky z textílií sa rozsvieti na konci programu a pripomína vám, že je treba vyčistiť filter na zvyšky z textílií (viď "filter na zvyšky z textílií"). Ak v priebehu programu bliká ukazovateľ vyčistite filter na zvyšky z textílií, preštudujte si časť "Riešenie ťažkostí". Nádržka je plná sa rozsvieti na konci programu, aby vám pripomenul, že máte vyliať vodu z nádržky (viď "Vyprázdňovanie nádržky na kondenzovanú vodu"). Ak ukazovateľ "Nádržka je plná" bliká v priebehu programu, preštudujte Vyprázdňovanie nádržky na kondenzovanú vodu 13

32 Správne množstvo Maximálne množstvo bielizne závisí na typu textílie a zodpovedajúcom programe sušenia. Preštudujte si, prosím, informácie v "Tabuľke programov"! Preťaženie bubna má nepriaznivý účinok na výsledok sušenia. Vždy sa snažte využiť maximálnu kapacitu. Šaty Blůza Bavlna 150 g Šaty Bavlna 500 g Další 350 g Jeans 700 g 10 ubrousků 1000 g Košile Bavlna 300 g Další 200 g Triko 12 g Domácí potřeby Peřina (dvojitá) bavlna 1500 g Další 1000 g Velký ubrus 700 g Malý ubrus 250 g Čajová dečka 100 g Osuška 700 g Ručník 350 g Prostěradlo 350 g Dvojité prostěradlo 500 g Prevádzková teplota vzduchu v miestnosti pre bubnovú sušičku musí byť medzi +5 C a +35 C. Túto úroveň nedoporučujeme prekračovať. Jej prekročenie môže zapríčiniť poškodenie bielizne. Ohľadom pokynov o maximálnej váhe si preštudujte, prosím, návod na použitie! Ak sušíte veľké kusy bielizne, ako sú prestieradlá, doporučujeme pravidelne zastavovať sušičku, aby sa rozkladala váha bielizne. 14

33 5 Čistenie Filtra Filter na zvyšky z textílií Zvyšky z textílií sa tvoria nosením oblečenia - nie jeho sušením. V priebehu sušenia sa tieto zvyšky z textílií zachytávajú na filtre na zvyšky z textílií. Normálne sa bielizeň poškodzuje ďaleko viac nosením a praním, než sušením. Je úplne nevyhnutné filter na zvyšky z textílií vyčistiť po každom cykle sušenia. Vyčistenie filtra na zvyšky z textílií 1. Otvorte dvierka. 2. Vytiahnite filter na zvyšky z textílií 4. Otvorte filter na zvyšky z textílií 3. Otvorte filter zatiahnutím za držadlo.. 5. Opatrne rukou alebo jemnou, suchou handrou vyberte zvyšky z textílií. 6. Vložte filter na zvyšky z textílií správnym spôsobom späť. Pásky v bubnu V páskach vo vnútri bubna sa nachádzajú senzory vlhkosti, s pomocou ktorých prístroj zisťuje, či je bielizeň suchá. Čistenie pások v bubne Po päťdesiatich sušeniach alebo aspoň štyrikrát do roka. Čistenie pások v bubne: 1. Otvorte dvierka. Počkajte, kým prístroj nevychladne. 2. Očistite všetky pásky v bubne jemnou handrou, namočenou v octe. Usušte jemnou utierkou.. 15

34 6 Pred tým, než zavoláte do servisu / riešenie problémov Ak si všimnete.. Prístroj sa nedá zapnúť alebo sa nespúšťa program skontrolujte... Je zvolený program? Stlačili ste tlačidlo > Štart <? Sú dovreté dvierka? Je zapojený elektrický kábel? Vypadli poistky. Nie je otvorený kondenzátor / nádržka na kondenzovanú vodu? Sú uzavreté poistky krytu kondenzátora? Prístroj nereaguje na stlačenie tlačidiel Ukazovateľ Koniec (alebo 0) bliká (po 2 h) Ukazovateľ Koniec (alebo 0) svieti Program sa bez zjavného dôvodu zastaví Osvetlenie vnútrajška bubna nefunguje (závisí na modeli). Bielizeň je príliš vlhká alebo sa suší príliš dlho alebo bliká ukazovateľ filtra na zvyšky z textílií Textílie sa zrazia, sú plstnaté alebo poškodené Nie je aktivovaný detský zámok? Ak problém trvá: odpojte prístroj od siete a zapojte ho opäť až po niekoľkých sekundách. Nie je otvorený kondenzátor / nádržka na kondenzovanú vodu? Sú riadne uzatvorené poistky krytu kondenzátora? Prebieha fáza proti pokrčeniu (trvá 2 hodiny). Vypnite prístroj a vyberte bielizeň. Program došiel na koniec. Vypnite prístroj a vyberte bielizeň. Nie sú otvorené dvierka? Stlačte tlačidlo >Štart<. Nedošlo k poruche dodávky elektrického prúdu? Stlačte tlačidlo >Štart<. Nie je otvorený kondenzátor / nádržka na kondenzovanú vodu? Sú riadne uzatvorené poistky krytu kondenzátora? Porucha lampy? Kontaktujte autorizovaný servis. Nie je bubon preťažený? Viď "Tabuľka programov" Uistite sa, či je dobrá ventilácia. Skontrolujte výstupné otvory vetrania. Skontrolujte hadicu ventilácie a jej pripevnenia k stene, ak je to potrebné. Vyčistite filter na zvyšky z textílií, pásky v bubne. Dosušte pomocou vhodného programu. Skontrolujte napätie v elektrickej sieti. V bubnovej sušičke sušte iba textílie, k tomu vhodné s ohľadom na označenie. Sušte iba pomocou programov vhodných pre daný typ textílie. 16

35 Ukazovateľ plnej nádoby na kondenzovanú vodu svieti Svieti ukazovateľ Sušenie Vylejte z nádržky vodu a stlačte tlačidlo štart. Najprv zastavte sušičku a Nastavte tlačidlo Vypnúť / Zapnúť do polohy vypnuté. Zavolajte autorizovaný servis. Dovoľte nám pomôcť vám! Len ak nie ste problém schopní vyriešiť sami, kontaktujte autorizovaný servis. Technická špecifikácia / Spotreba energie Metóda sušenia Rozmery Výška / výška pre zabudovanie zdola Šírka Výška / výška pro zabudovanie zdola Výšková úprava s pomocí nožiček Váha pred zabalením približne Spotřeba 1) - Bielizeň na okamžité oblečenie 2)3) - Bavlna na žehlenie 2) - Syntetické a kombinované materiály na okamžité oblečenie 2) Kondenzačná, kontrolovaná elektrickým senzorem 85.0 cm / 82.0 cm 59.5 cm 54 cm 0.5 cm 35 kg pre rýchlosť Zostatková Energia otáčok vlhkosť 1000 min-1 přibl. 60% 3.84 kwh 1000 min-1 přibl. 60% 3.40 kwh 600 min-1 přibl. 60% 2.00 kwh 1) Štandardné hodnoty, zistené pri štandardných podmienkach. V závislosti na rýchlosti otáčok, typu textílie a okolitých podmienkach je možná odchýlka o 10%. 2) Testovací program podľa normy EN 61121: ) Štandardný program pre údaje na energetickom štítku. 17

36 ENERGETICKÝ OPIS Obchodná značka FAGOR Model SFE-62 C Trieda energetickej hospodárnosti [1] C Spotreba elektrickej energie [2] kwh/cyklus 3, 84 Kapacita kg 6 Spotreba vody pre cyklus l/cyklus - Doba sušenia (5) min./cyklus Priemerná ročná spotreba energie [3 kwh 354 Priemerná ročná spotreba vody [3] l - Typ sušičky Kondenzačná Hluk počas cyklov sušenia [4] db(a) 65 Poznámky: [1] na stupnici od A ( vyššia ) po G ( nižšia ). [2] Skutočná spotreba sušičky bude závisieť od toho, ako sa bude používať. [3] Odhad pre štvorčlennú rodinu, ktorá bežne používa sušičku. [4] Deklarovaná hodnota emisie hluku predstavuje hladinu A akustického výkonu, vzhľadom na referenčný akustický výkon 1pW. Údaje v tabuľke sú podľa harmonizovaných noriem a zodpovedajú Nariadeniu vlády SR č. 193/2002 Z.z. 18
