Sklokeramické varné desky Sklokeramické varné dosky DOMINO. Návod k obsluze a istalaci Návod na obsluhu a inštaláciu

Transkript

1 Sklokeramické varné desky Sklokeramické varné dosky DOMINO Návod k obsluze a istalaci Návod na obsluhu a inštaláciu D 12

2 Obsah Vážený zákazníku Děkujeme Vám a blahopřejeme, že jste si vybral právě náš spotřebič. Tento nový výrobek byl pečlivě zkonstruován, vyroben z prvotřídních materiálů a pečlivě přezkoušen, aby splnil všechny vaše požadavky na dokonalé vaření. Chcete-li hned od uvedení do provozu dosahovat při vaření vynikajících výsledků, žádáme Vás, abyste si přečetl a dodržoval všechny pokyny z tohoto návodu. Pokyny pro uživatele Instalace Použití Údržba Pokyny pro instalatéra Přejeme vám hodně úspěchů s tímto moderním spotřebičem! Váš výrobce Instalace Umístění Elektrické zapojení Tento spotřebič je určen k používání v domácnosti. V případech, kdy dojde k poškození věcí nebo zranění osob v důsledku nesprávné instalace, případně nevhodného používání, nepřebírá výrobce naprosto žádnou záruku. 2 3

3 Pokyny pro uživatele Použití Instalace Všechny operace spjaté nějakým způsobem s instalací spotřebiče (elektrické připojení) smí provádět pouze odborník s příslušným oprávněním a kvalifikací, a to podle platných předpisů. Specifické pokyny najdete na stránce určené pro informaci instalatéra. 2 varné zóny + 1 rozšíření Použití Ovládání Ovládací prvky Varná deska je řízena mikroprocesorem a ovládá se pomocí infračervených senzorů. Řídící software zpracovává zadané pokyny a zjišťuje, zda nebyla naplněna jedna z následujících podmínek vybočujících z obvyklého stavu používání jako: - na ovládacím panelu je tekutina nebo cizí předměty - na ovládacím panelu je velká intenzita světla - na varné desce je kondenzát Pokud je splněna jedna z výše uvedených podmínek, uvede se do provozu bezpečnostní zařízení varné desky: zapnuté varné zóny se ihned vypnou, na příslušném displeji se objeví údaj - - AL - - a zazní akustický signál. Má-li být obnovena funkčnost spotřebiče, musí být nejprve odstraněna závada. Je však možné, že bude nutno vytáhnout ještě zástrčku ze zásuvky a znovu nastavit parametry (viz Instalace). Popisky 1 vypínač ZAP / VYP 2 varná zóna 3 displej - ukazatel výkonu 4 tlačítka + / - 5 dvouokruhová zóna (rozšíření) 6 časový spínač 7 displej časového spínače 1 varná zóna + rozšíření 1 varná zóna trojokruhová varná zóna 8 uvedení do provozu / blokovací tlačítko (dětská pojistka, klíč) 9 kontrolka LED druhého topného okruhu 10 kontrolka LED časového spínače 11 kontrolka LED blokovacího tlačítka 12 svítící bod 4 5

4 Použití Použití Zapnutí spotřebiče 1 - Řídící jednotka potřebiče se aktivuje tak, že se dotknete tlačítka (1): na ukazatelích výkonu (3) a na displejích spínacích hodin (7) se objeví 0 a blikají svítící body (12). 2 - Chcete-li, aby se řídící jednotka znovu automaticky nevypnula, musíte během následujících 10 sekund stisknout další tlačítko. Nastavení výkonu a časového spínače pomocí tlačítek + a - Pomocí tlačítek + a - (4) můžete regulovat výkon varných zón a čas nastavený na časovém spínači / kuchyňských hodinách (7). Jelikož se tlačítka + a - (4) používají pro obě funkce, musíte před nastavením výkonu varných zón nejprve tlačítkem (6) zvolit tuto funkci a potom nastavit tlačítkem + nebo - (4) požadovanou hodnotu. Zapnutí varné zóny: Okamžité vypnutí varné zóny: 1 - Varná zóna musí být již aktivována, a proto svítí také příslušný svítící bod (12). 2 - K automatickému vypnutí zvolené varné zóny nyní stisknete současně tlačítka + a - (4). Ukazatel zbytkového tepla ( H ): Dokud je vypnutá varná zóna ještě natolik horká, že byste se o ní mohli popálit, svítí na displeji této varné zóny (3) symbol zbytkového tepla H. Tento symbol zhasne teprve tehdy, když teplota klesne pod 60 C. Vypnutí varné desky: Varnou desku lze v kterémkoliv okamžiku vypnout vypínačem ZAP/VYP (1). Po zapnutí spotřebiče máte 10 sekund na to, abyste zapnuli jednu z varných zón: 1 - Požadovanou varnou zónu zvolte stisknutím jednoho z tlačítek (2). Na displeji (3) příslušejícím k této varné zóně se objeví údaj 0 a rozsvítí se svítící bod (12), což znamená, že příslušná varná zóna je nyní zapnutá. 2 - Pomocí tlačítek + a - (4) pak nastavíte požadovaný stupeň výkonu (1 až 9). Tato tlačítka jsou vybavena opakovací funkcí. To znamená, že když budete jedno z těchto dvou tlačítek držet stisknuté, bude se nastavovaná hodnota zvyšovat nebo snižovat. Vypnutí varné zóny: 1 - Varná zóna musí být již aktivována, a proto svítí také příslušný svítící bod (12). 2 - Tlačítkem - (4) nastavte 0. Po 3 sekundách se daná varná zóna automaticky vypne. 6 7

5 Použití Použití Dvouokruhové varné zóny V závislosti na modelu může mít varná deska jednu nebo dvě zóny vybavené druhým topným okruhem. Tyto varné zóny jsou dvojího typu: KRUHOVÉ, v nichž je první topný okruh přesně uprostřed a kolem něho je druhý topný okruh. OVÁLNÉ, v nichž je první topný okruh posunut a k němu je přidán topný polokruh (oválná varná zóna). U dvouokruhové topné zóny lze zapnout jen první topný okruh nebo současně první topný okruh a druhý topný okruh (kruh resp. polokruh). Zablokování varné desky nebo varné zóny Před nepovolaným nebo neúmyslným používáním můžete varnou desku zabezpečit pomocí blokovacího tlačítka (8). Tato funkce slouží také jako dětská pojistka. Když je blokovací tlačítko aktivované, jsou zablokovány všechny funkce: varnou desku lze pouze vypnout (1). Bezpečnostní vypnutí Pro případ, že byste zapomněli jednu nebo několik varných zón po ukončení vaření vypnout, varná deska se po uplynutí stanovené maximální doby zapnutí vypne automaticky. V takovém případě se na displeji objeví symbol H. Automatika uvedení do varu Zapnutí dvouokruhové varné zóny: 1 - Příslušná dvouokruhová varná zóna musí být aktivována; musí proto na displeji příslušné varné zóny svítit příslušný svítící bod (12). 2 - Nastavte požadovaný stupeň výkonu (1 až 9). 3 - Stisknutím tlačítka dvouokruhové zóny (5) zapněte druhý topný okruh. Rozsvítí se kontrolka LED (9) zvolené varné zóny a k prvnímu topnému okruhu se zapne ještě druhý topný okruh. Vypnutí druhého topného okruhu dvouokruhové varné zóny: 1 - Dvouokruhová varná zóna musí být již zapnutá, a na displeji varné zóny tak svítí odpovídající svítící bod (12). 2 - Stisknete tlačítko dvouokruhové varné zóny (5). Kontrolka LED (9) zvolené varné zóny zhasne a druhý topný okruh této varné zóny se vypne. Automatika uvedení do varu usnadňuje vaření v tom smyslu, že nemusíte po celou dobu přípravy jídla stát u varné desky. Při zapnutí této funkce se varná zóna zahřeje při maximálním výkonu a dosáhne tak rychleji nastaveného stupně vaření. Po určité době se varná zóna automaticky přepne na nastavený nižší stupeň výkonu (= stupeň dalšího vaření). Aktivace automatiky uvedení do varu Tlačítkem (2) zvolte požadovanou varnou zónu. Tlačítkem + (4) nastavte stupeň výkonu 9 a znovu stiskněte tlačítko + (4), čímž zapnete automatiku uvedení do varu (na příslušném displeji se objeví symbol A ). Pokud chcete nastavit funkci uvedení do varu s automatickým přepnutím na požadovaný nižší stupeň dalšího vaření (např. 6 ), stiskněte tlačítko - (4) a nastavte stupeň výkonu 6. Elektronický systém zapne funkci automatického uvedení do varu, přičemž se na displeji objevuje střídavě nastavený stupeň výkonu ( 6 ) a symbol ( A ) označující automatiku uvedení do varu. Vypnutí automatiky uvedení do varu Chcete-li vypnout automatiku uvedení do varu, (symbol A na displeji), stiskněte tlačítko - (4); mezi zapnutím a vypnutím musí však uplynout minimálně 10 sekund. 8 9

6 Použití Použití Časový spínač Také tato funkce usnadňuje vaření, protože už nemusíte stát po celou dobu přípravy jídla u varné desky. Po uplynutí doby nastavené na časovém spínači se příslušná varná zóna automaticky vypne. Pokud není naprogramována žádná varná zóna, funguje časový spínač jako obyčejné kuchyňské hodiny (viz kapitola Funkce časového spínače jako kuchyňských hodin ). Aktivace časového spínače 1 - Varná zóna musí být zapnutá, svítící bod (12) této varné zóny musí tedy svítit. Nastavení kuchyňských hodin: Když je varná deska vypnutá: 1 - Stiskněte vypínač ZAP/VYP (1). 2 - Stiskněte tlačítko časového spínače (6). 3 - Pomocí tlačítek + a - (4) nastavte požadovaný čas. Když jsou zapnuté varná deska a jedna varná zóna: 1 - Vypněte varnou zónu tak, že stisknete příslušné tlačítko (2): zhasne svítící bod (12). 2 - Stiskněte tlačítko časového spínače (6). 3 - Pomocí tlačítek + a - (4) nastavte požadovaný čas. 2 - Pokud jste ještě nezvolili stupeň výkonu (1 až 9), musíte to udělat nyní. 3 - Stiskněte tlačítko časového spínače (6): na displeji časového spínače se zobrazí údaj 00 a přitom se rozsvítí kontrolka (11) té varné zóny, kterou chcete programovat. 4 - Pomocí tlačítek + a - (4) nastavte požadovanou dobu vaření (0 až 99 minut). Během několika sekund se pak automaticky zapne funkce časového spínače. Když budete tlačítko + nebo - (4) držet delší dobu stisknuté, můžete dobu vaření nastavit rychle. Časový spínač funguje jen pro zvolenou varnou zónu. Okamžité vypnutí varné zóny a časového spínače: Pokud chcete varnou zónu vypnout okamžitě, stiskněte tlačítka + a - (4) současně. Tím se vypne i časový spínač. Funkce časového spínače jako kuchyňských hodin Vypnutí funkce kuchyňských hodin Když uběhne nastavený čas, ozve se akustický signál v délce asi 2 minut. Pokud chcete tento akustický signál vypnout před uplynutím 2 minut, stiskněte jednoduše libovolné tlačítko. Pro předčasné zrušení funkce: 1 - Stiskněte tlačítko časového spínače (6). 2 - Držte tlačítko - (4) stisknuté tak dlouho, dokud se na displeji neobjeví nula. Okamžité vypnutí kuchyňských hodin Stiskněte současně tlačítka + a - (4). V případě, že časový spínač nepoužijete pro jednu zvolenou varnou zónu, můžete jej použít jako obyčejné kuchyňské hodiny. Když uplyne doba nastavená na kuchyňských hodinách, žádná varná zóna se nevypne

7 Použití Údržba Trojokruhová varná zóna Zbytky pokrmů a mastné skvrny odstraňte ze sklokeramického povrchu varné desky speciální škrabkou. Potom vyčistěte povrch sidolem nebo jinými prostředky a kuchyňským papírem, pak povrch omyjte vodou a vysušte suchým hadrem. ne ne ano Zapnutí jedné varné zóny Pomocí tlačítka (2/1) zapněte prostřední varnou zónu. Zapnutí dvou varných zón Pomocí tlačítka (2/2) zapněte prostřední varnou zónu a druhý topný okruh. Zapnutí tří varných zón Pomocí tlačítka (2/3) zapněte prostřední varnou zónu, druhý topný okruh a vnější polokruh (pečící zónu). Všechny ostatní funkce zůstanou nezměněné, jak bylo popsáno výše. Chcete-li se vyhnout poškození povrchu varné desky, odstraňte ihned škrabkou eventuální stopy hliníkové fólie, plastových předmětů, cukru nebo pokrmů s vysokým obsahem cukru. V žádném případě nepoužívejte drátěnky a jiné podobné pomůcky; nepoužívejte ani agresivní chemické čisticí prostředky jako sprej na čistění pečících trub nebo odstraňovače skvrn. Síťový přívod smí vyměnit pouze kvalifikovaný odborný servis. Tlačítka intenzita ohřevu 1 slabá 2-3 mírná 4 přiměřená 5-6 střední 7-8 silná 9 velmi silná Poznámka: - Pro správné využití varných zón doporučujeme varné nádoby s rovným dnem (obr. 3) a stejným nebo jen o něco větším průměrem. - Nenechte překypět tekutiny: po dosažení bodu varu nebo po zahřátí tekutin snižte stupeň výkonu. - Nenechávejte varné zóny zapnuté bez varné nádoby nebo s prázdnými nádobami. Jakmile se na povrchu varné desky objeví viditelná prasklina, ihned spotřebič vypněte ze el. sítě. Varné zóny kruhová jednookruhová varná zóna W kruhová dvouokruhová varná zóna (800 / 1200 W) oválná dvouokruhová varná zóna 170 x W (1400 / 800 W) oválná trojokruhová varná zóna 170 x W (600 / 1000 / 800 W) 12 13

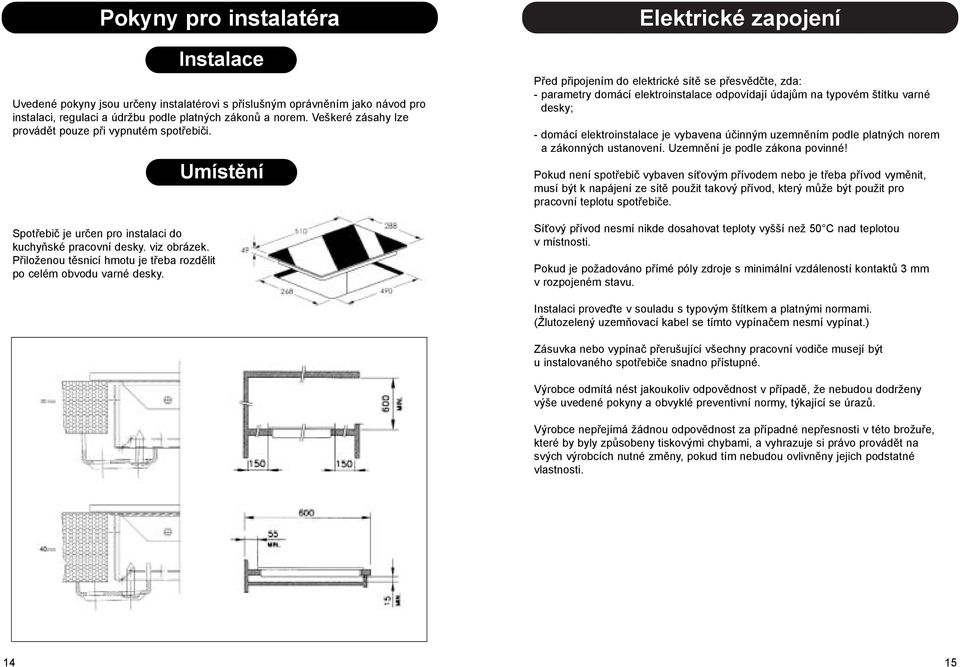

8 Pokyny pro instalatéra Uvedené pokyny jsou určeny instalatérovi s příslušným oprávněním jako návod pro instalaci, regulaci a údržbu podle platných zákonů a norem. Veškeré zásahy lze provádět pouze při vypnutém spotřebiči. Spotřebič je určen pro instalaci do kuchyňské pracovní desky. viz obrázek. Přiloženou těsnicí hmotu je třeba rozdělit po celém obvodu varné desky. Instalace Umístění Elektrické zapojení Před připojením do elektrické sítě se přesvědčte, zda: - parametry domácí elektroinstalace odpovídají údajům na typovém štítku varné desky; - domácí elektroinstalace je vybavena účinným uzemněním podle platných norem a zákonných ustanovení. Uzemnění je podle zákona povinné! Pokud není spotřebič vybaven síťovým přívodem nebo je třeba přívod vyměnit, musí být k napájení ze sítě použit takový přívod, který může být použit pro pracovní teplotu spotřebiče. Síťový přívod nesmí nikde dosahovat teploty vyšší než 50 C nad teplotou v místnosti. Pokud je požadováno přímé póly zdroje s minimální vzdáleností kontaktů 3 mm v rozpojeném stavu. Instalaci proveďte v souladu s typovým štítkem a platnými normami. (Žlutozelený uzemňovací kabel se tímto vypínačem nesmí vypínat.) Zásuvka nebo vypínač přerušující všechny pracovní vodiče musejí být u instalovaného spotřebiče snadno přístupné. Výrobce odmítá nést jakoukoliv odpovědnost v případě, že nebudou dodrženy výše uvedené pokyny a obvyklé preventivní normy, týkající se úrazů. Výrobce nepřejímá žádnou odpovědnost za případné nepřesnosti v této brožuře, které by byly způsobeny tiskovými chybami, a vyhrazuje si právo provádět na svých výrobcích nutné změny, pokud tím nebudou ovlivněny jejich podstatné vlastnosti

9 Obsah Vážený zákazník, ďakujeme Vám a blahoprajeme, že ste si vybral práve náš spotrebič. Tento nový výrobok bol dômyselne skonštruovaný, vyrobený z prvotriednych materiálov a starostlivo preskúšaný, aby spĺňal všetky Vaše požiadavky na dokonalé varenie. Keď chcete ihneď od uvedenia do prevádzky dosahovať pri varení vynikajúce výsledky, žiadame Vás, aby ste si prečítali a dodržovali všetky pokyny tohto návodu. Prajeme Vám veľa úspechov s týmto moderným spotrebičom! Váš výrobca Pokyny pre užívateľa Inštalácia Použitie Údržba Pokyny pre inštalatéra Inštalácia Umiestenie Elektrické zapojenie Tento spotrebič je určený na používanie v domácnosti. V prípade, že dôjde k poškodeniu vecí alebo zraneniu osôb v dôsledku nesprávnej inštalácie, poprípade nevhodného používania alebo zneužitia, nepreberá výrobca žiadnu zodpovednosť

10 Pokyny pre užívatela Použitie Inštalácia Všetky operácie, ktoré súvisia s inštaláciou spotrebiča (elektrické pripojenie) môže robiť iba odborník s príslušným oprávnením, a kvalifikáciou a to podľa platných predpisov. Špecifické pokyny nájdete na stránke, ktorá je určené na informovanie inštalatéra. 2 varné zóny + 1 rozšírenie Použitie Ovládanie Ovládacie prvky Varná doska je riadená mikroprocesorom a ovláda sa pomocou infračervených senzorov. Ovládací software spracováva zadané príkazy a zisťuje, či nebola naplnená jedna z nasledujúcich podmienok, ktoré vybočujú z obvyklého stavu používania ako: - na ovládacom paneli je tekutina alebo cudzie predmety - na ovládací panel dopadá veľká intenzita svetla - na varnej doske je kondenzát Ak je splnená jedna z vyššie uvedených podmienok, uvedie sa do prevádzky bezpečnostné zariadenie varnej dosky: zapnuté varné zóny sa ihneď vypnú, na príslušnom displeji sa objaví údaj - - AL - - a zaznie akustický signál. Keď má byt funkčnosť spotrebiča obnovená, musí byť najprv odstránená porucha. Je však možné, že bude nutné vytiahnuť ešte zástrčku zo zásuvky a znovu nastaviť parametre (viď Inštalácia). Popisky 1 vypínač ZAP / VYP 2 varná zóna 3 displej - ukazovatel výkonu 4 tlačidlá + / - 5 dvojitá zóna (rozšírenie) 6 časový spínač 7 displej časového spínača 1 varná zóna + rozšírenie 1 varná zóna trojitá varná zóna 8 uvedenie do prevádzky / blokovacie tlačidlo (detská poistka, kľúč) 9 kontrolka LED druhého varného okruhu 10 kontrolka LED časového spínača 11 kontrolka LED blokovacieho tlačidla 12 svietiaci bod 18 19

11 Použitie Použitie Zapnutie spotrebiča 1 - Riadiaca jednotka spotrebiča sa aktivuje tak, že sa dotknete tlačidla (1): na ukazovateľoch výkonu (3) a na displejoch časového spínača (7) sa objaví 0 a blikajú svietiace body (12). 2 - Keď chcete, aby sa riadiaca jednotka znovu automaticky nevypla, musíte počas nasledujúcich 10 sekúnd stlačiť ďalšie tlačidlo. Nastavenie výkonu a časového spínača pomocou tlačidiel + a - Pomocou tlačidiel + a - (4) môžete regulovať výkon varných zón a čas nastavený na časovom spínači / kuchynských hodinách (7). Pretože sa tlačidla + a - (4) používajú pre obe funkcie, musíte pred nastavením výkonu varných zón najprv tlačidlom (6) zvoliť túto funkciu a potom nastaviť tlačidlom + alebo - (4) požadovanú hodnotu. Zapnutie varnej zóny: Okamžité vypnutie varnej zóny: 1 - Varná zóna musí byť aktivovaná a musí preto svietiť tiež príslušný svietiaci bod (12). 2 - K automatickému vypnutiu zvolenej varnej zóny teraz stlačte súčastne tlačidlá + a - (4). Ukazovateľ zostatkového tepla ( H ): Ak je vypnutá varná zóna ešte natoľko horúca, že by ste sa o ňu mohli popáliť, svieti na displeji tejto varnej zóny (3) symbol zostatkového tepla H. Tento symbol zhasne až vtedy, keď teplota klesne na 60 C. Vypnutie varnej dosky: Varnú dosku môžete kedykoľvek vypnúť vypínačom ZAP/VYP (1). Po zapnutí spotrebiča máte 10 sekúnd na to, aby ste zapli jednu z varných zón: 1 - Požadovanú varnú zónu zvoľte stlačením jedného z tlačidiel (2). Na displeji (3), ktorý patrí k tejto varnej zóne sa objaví údaj 0 a rozsvieti sa svietiaci bod (12), to znamená, že príslušná varná zóna je teraz zapnutá. 2 - Pomocou tlačidiel + a - (4) potom nastavíte požadovaný stupeň výkonu (1 až 9). Tieto tlačidlá sú vybavené opakovacou funkciou. To znamená, že keď budete jedno z týchto dvoch tlačidiel držať stlačené, bude sa nastavovaná hodnota zvyšovať alebo znižovať. Vypnutie varnej zóny: 1 - Varná zóna musí byť aktivovaná, a musí preto svietiť tiež príslušný svietiaci bod (12). 2 - Tlačidlom - (4) nastavte 0. Po 3 sekundách sa daná varná zóna automaticky vypne

12 Použitie Použitie Dvojité varné zóny V závislosti od modelu môžu byť až dve varné zóny tejto varnej dosky vybavené druhým ohrevným okruhom. Tieto varné dosky sú dvojakého typu: KRUHOVÉ, v ktorých je prvý ohrevný okruh presne uprostred a okolo neho je druhý ohrevný okruh. OVÁLNÉ, v ktorých je prvý ohrevný okruh posunutý do strany a vedľa neho je ohrevný polkruh (oválna varná zóna). Na dvojokruhovej ohrevnej zóny môžete zapnúť len prvý ohrevný okruh alebo súčasne prvý ohrevný okruh a druhý ohrevný okruh (kruh resp. polkruh). Zablokovanie varnej dosky alebo varnej zóny Pred nepovolaným alebo neúmyselným používaním môžete varnú dosku zabezpečiť pomocou blokovacieho tlačidla (8). Táto funkcia slúži tiež ako detská poistka. Keď je blokovacie tlačidlo aktivované, sú zablokované všetky funkcie: varnú dosku môžete iba vypnúť (1). Bezpečnostné vypnutie Pre prípad, že by ste zabudli jednu alebo niekoľko varných zón po ukončení varenia vypnúť, varná doska sa po uplynutí maximálnej doby zapnutia vypne automaticky. V takom prípade sa na displeji objaví symbol H. Automatika uvedenia do varu Zapnutie dvojokruhovej varnej zóny: 1 - Príslušná dvojokruhová varná zóna musí byť aktivovaná; musí preto na displeji príslušnej varnej zóny svietiť príslušný svietiaci bod (12). 2 - Nastavte požadovaný stupeň výkonu (1 až 9). 3 - Stlačením tlačidla dvojokruhovej zóny (5) zapnite druhý ohrevný okruh. Rozsvieti sa kontrolka LED (9) zvolenej varnej zóny a k prvému ohrevnému okruhu sa zapne ešte druhý ohrevný okruh. Vypnutie druhého ohrevného okruhu dvojokruhovej varnej zóny: 1 - Dvojokruhová varná zóna musí byť zapnutá, a na displeji varne zóny tak musí svietiť zodpovedajúci svietiaci bod (12). 2 - Stlačte tlačidlo dvojokruhovej varnej zóny (5). Kontrola LED (9) zvolenej varnej zóny zhasne a druhý ohrevný okruh tejto varnej zóny sa vypne. Automatika uvedenia do varu uľahčuje varenie v tom zmysle, že nemusíte po celú dobu prípravy jedla stáť pri varnej doske. Pri zapnutí tejto funkcie sa varná zóna zahreje na maximálny výkon a tak rýchlo zahrejete studené potraviny alebo vodu. Po určitej dobe sa varná zóna automaticky prepne na nastavený nižší stupeň výkonu (= stupeň ďalšieho varenia). Aktivovanie automatiky uvedenia do varu Tlačidlom (2) zvoľte požadovanú varnú zónu. Tlačidlom + (4) nastavte stupeň výkonu 9 a znovu stlačte tlačidlo + (4), tým zapnete automatiku uvedenie do varu (na príslušnom displeji sa objaví symbol A ). Ak chcete nastaviť funkciu uvedenia do varu s automatickým prepnutím na požadovaný nižší stupeň ďalšieho varenia (napr. 6 ), do 10 sekúnd stlačte tlačidlo - (4) a nastavte na stupeň výkonu 6. Elektronický systém zapne funkciu automatického uvedenia do varu, pritom sa na displeji objavuje striedavo nastavený stupeň výkonu ( 6 ) a symbol ( A ), ktorý označuje automatiku uvedenia do varu. Vypnutie automatiky uvedenia do varu Keď chcete vypnúť automatiku uvedenia do varu, (symbol A na displeji), stlačte tlačidlo - (4); medzi zapnutím a vypnutím musí však uplynúť minimálne 10 sekúnd

13 Použitie Použitie Časový spínač Taktiež táto funkcia uľahčuje varenie, pretože už nemusíte stáť po celú dobu prípravy jedla pri varnej doske. Po uplynutí doby nastavenej na časovom spínači sa príslušná varná zóna automaticky vypne. Ak nie je naprogramovaná žiadna varná zóna, funguje časový spínač ako obyčajné kuchynské hodiny (viď kapitola Funkcia časového spínača ako kuchynských hodín ). Aktivovanie časového spínača 1 - Varná zóna musí byť zapnutá, svietiaci bod (12) tejto varnej zóny musí teda svietiť. 2 - Ak ste ešte nezvolili stupeň výkonu (1 až 9), musíte to urobiť teraz. 3 - Stlačte tlačidlo časového spínača (6): na displeji časového spínača sa zobrazí údaj 00 a pritom sa rozsvieti kontrolka (11) tej varnej zóny, ktorú chcete programovať. 4 - Pomocou tlačidiel + a - (4) nastavte požadovanú dobu varenia (0 až 99 minút). Počas niekoľkých sekúnd sa potom automaticky zapne funkcia časového spínača. Keď budete tlačidlo + alebo - (4) držať dlhšiu dobu stlačené, môžete dobu varenia nastaviť rýchlo. Časový spínač funguje iba pre zvolenú varnú zónu. Okamžité vypnutie varnej zóny a časového spínača: Ak chcete varnú zónu vypnúť ihneď, stlačte tlačidlá + a - (4) súčastne. Tým sa vypne aj časový spínač. Funkcia časového spínača ako kuchynských hodín V prípade, že časový spínač nepoužijete pre žiadnu varnú zónu, môžete ho použiť ako obyčajné kuchynské hodiny. Keď uplynie doba nastavená na kuchynských hodinách, ozve sa len akustický signál. Nastavenie kuchynských hodín: Keď je varná doska vypnutá: 1 - Stlačte vypínač ZAP/VYP (1). 2 - Stlačte tlačidlo časového spínača (6). 3 - Pomocou tlačidiel + a - (4) nastavte požadovaný čas. Keď sú zapnuté varná doska a jedna varná zóna: 1 - Vypnite varnú zónu tak, že stlačíte príslušné tlačidlo (2): zhasne svietiaci bod (12). 2 - Stlačte tlačidlo časového spínača (6). 3 - Pomocou tlačidla + a - (4) nastavte požadovaný čas. Vypnutie funkcie kuchynských hodín Keď ubehne nastavený čas, ozve sa akustický signál v dĺžke asi 2 minút. Ak chcete tento akustický signál vypnúť pred uplynutím 2 minút, stlačte jednoducho ktorékoľvek tlačidlo. Pre predčasné zrušenie funkcie: 1 - Stlačte tlačidlo časového spínača (6). 2 - Držte tlačidlo - (4) stlačené tak dlho, dokiaľ sa na displeji neobjaví nula. Okamžité vypnutie kuchynských hodín Stlačte súčastne tlačidlá + a - (4)

14 Použitie Údržba Trojokruhová varná zóna ne ne ano Zvyšky pokrmov a mastné škvrny odstráňte zo sklokeramického povrchu varnej dosky špeciálnou škrabkou. Potom vyčistite povrch špeciálnymi prostriedkami na keramické dosky a kuchynským papierom, potom povrch omyte vodou a vysušte suchou handrou. Zapnutie jednej varnej zóny Pomocou tlačidla (2/1) zapnite prostrednú varnú zónu. Zapnutie dvoch varných zón Pomocou tlačidla (2/2) zapnite prostrednú varnú zónu a druhý ohrevný okruh. Zapnutie troch varných zón Pomocou tlačidla (2/3) zapnite prostrednú varnú zónu, druhý ohrevný okruh a vonkajší polkruh (zónu na pečenie). Všetky ostatné funkcie zostanú nezmenené, ako bolo opísané vyššie. Keď sa chcete vyhnúť poškodeniu povrchu varnej dosky, odstráňte ihneď škrabkou eventuálne stopy hliníkovej fólie, plastových predmetov, cukru alebo pokrmov s vysokým obsahom cukru. V žiadnom prípade nepoužívajte drôtenky a iné podobné pomôcky; nepoužívajte ani agresívne chemické čistiace prostriedky ako spreje na čistenie rúr na pečenie alebo prostriedky na odstraňovanie škvŕn. Sieťový prívod smie vymeniť iba kvalifikovaný odborný servis. Tlačidlá intenzita ohrevu 1 slabá 2-3 mierna 4 priemerná 5-6 stredná 7-8 silná 9 velmi silná Poznámka: - Pre správne využitie varných zón doporučujeme varné nádoby s rovným dnom (obr. 3) a rovnakým alebo len o niečo väčším priemerom. - Nenechajte vykypieť tekutiny: po dosiahnutí bodu varu alebo po zohriatí tekutín znížte stupeň výkonu. - Nenechávajte varné zóny zapnuté bez varnej nádoby alebo s prázdnymi nádobami. Akonáhle sa na povrchu varnej dosky objaví viditeľná prasklina, ihneď spotrebič vypnite z el. siete. Varné zóny kruhová jednookruhová varná zóna W kruhová dvouokruhová varná zóna (800 / 1200 W) oválna dvouokruhová varná zóna 170 x W (1400 / 800 W) oválna trojokruhová varná zóna 170 x W (600 / 1000 / 800 W) 26 27

15 Pokyny pre inštalatéra Uvedené pokyny sú určené inštalatérovi s príslušným oprávnením ako návod pre inštaláciu, reguláciu a údržbu podľa platných zákonov a noriem. Všetky zásahy môžete robiť iba na vypnutom spotrebiči. Spotrebič je určený pre inštaláciu do kuchynskej pracovnej dosky. viď obrázok. Priloženú tesniacu hmotu je potrebné rozdeliť po celom obvode varnej dosky. Inštalácia Umiestenie Elektrické zapojenie Pred pripojením do elektrickej siete sa presvedčite, či: - parametre domácej elektroinštalácie zodpovedajú údajom na typovom štítku varnej dosky; - domáca elektroinštalácia je vybavená účinným uzemnením podľa platných noriem a zákonných ustanovení. Uzemnenie je podľa zákona povinné. Ak nie je spotrebič vybavený sieťovým prívodom a / alebo zodpovedajúcou zástrčkou, musí byť na napájanie zo siete použitý rovnaký materiál, aký je uvedený na typovom štítku, ktorý musí vyhovovať pre pracovnú teplotu spotrebiča. Sieťový prívod nesmie nikde dosahovať teplotu vyššiu než 50 C nad teplotou v miestnosti. Ak je požadované priame pripojenie do elektrickej siete, je potreba inštalovať vypínač, ktorý prerušuje všetky pracovné vodiče s minimálnou vzdialenosťou kontaktov 3 mm.. Inštaláciu urobte v súlade s typovým štítkom a platnými normami. (Žltozelený uzemňovací kábel sa týmto vypínačom nesmie vypínať.) Zásuvka alebo vypínač, ktoré prerušujú všetky pracovné vodiče musia byť u inštalovaného spotrebiča ľahko prístupné. Výrobca odmieta niesť akúkoľvek zodpovednosť v prípade, že nebudú dodržané vyššie uvedené pokyny a obvyklé preventívne normy, ktoré sa týkajú úrazov. Výrobca nepreberá žiadnu zodpovednosť za prípadné nepresnosti v tejto brožúre, ktoré by boli spôsobené tlačovými chybami, a vyhradzuje si právo robiť na svojich výrobkoch nutné zmeny, pokiaľ tým nebudú ovplyvnené ich podstatné vlastnosti

16 Poznámky CERTIFIKÁT KVALITY ISO 9001 KVALITA VÝROBY TOHOTO ZAŘÍZENÍ SPLŇUJE POŽADAVKY MEZINÁRODNÍ NORMY ISO 9001 Certifikace ISO 9001 garantuje, že výrobní postup tohoto zařízení vyhovuje mezinárodnímu systému kontroly kvality ISO. Je pro Vás též zárukou mimořádné spolehlivosti a bezpečnosti. Pokud jste dali přednost tomuto zařízení, zvolili jste skutečně to nejlepší. VYBRALI JSTE SI KVALITU PODLOŽENOU CERTIFIKÁTEM, KTERÝ JE DŮKAZEM, ŽE JSTE NEMOHLI KOUPIT LÉPE 30 31

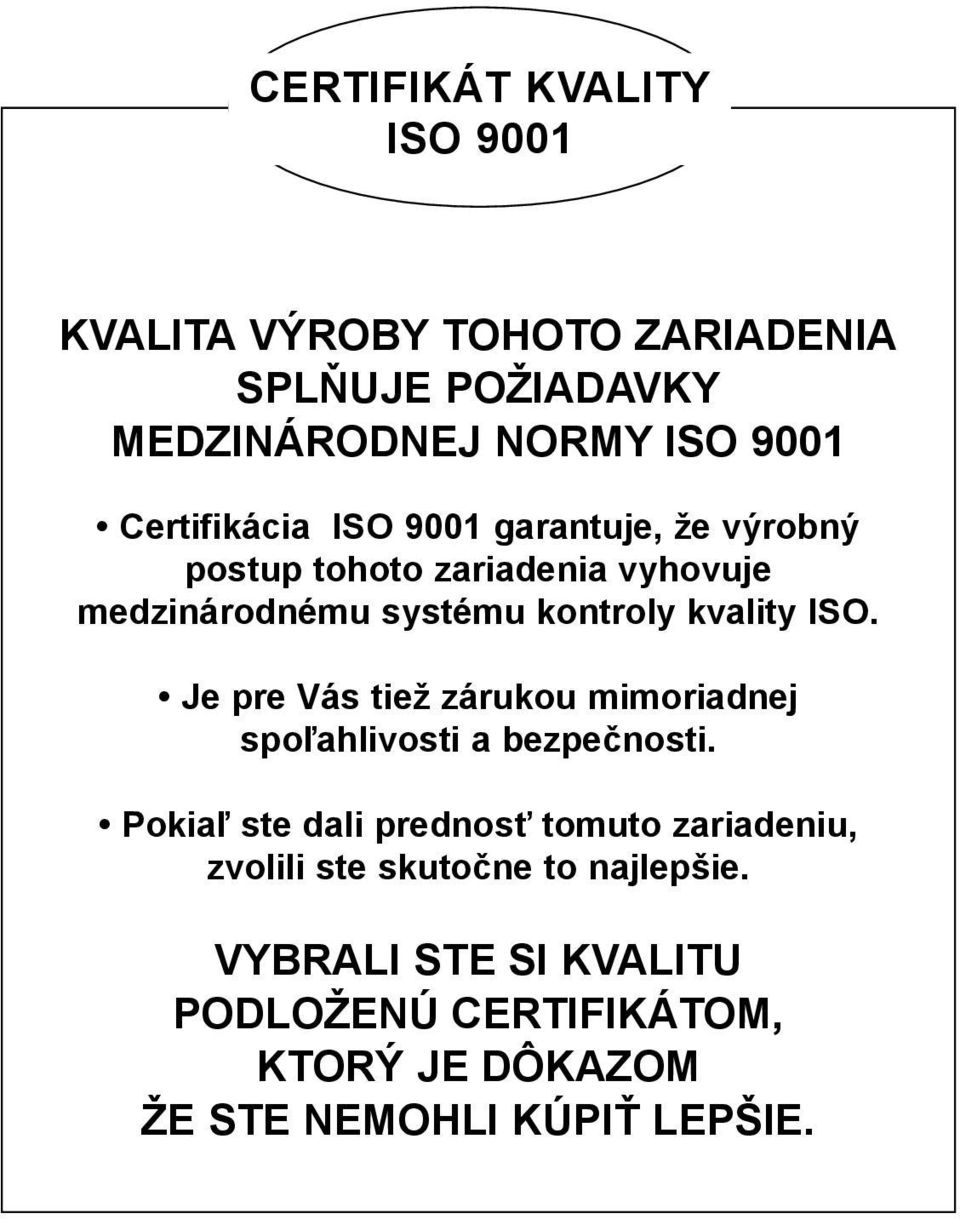

17 CERTIFIKÁT KVALITY ISO 9001 KVALITA VÝROBY TOHOTO ZARIADENIA SPLŇUJE POŽIADAVKY MEDZINÁRODNEJ NORMY ISO 9001 Certifikácia ISO 9001 garantuje, že výrobný postup tohoto zariadenia vyhovuje medzinárodnému systému kontroly kvality ISO. Je pre Vás tiež zárukou mimoriadnej spoľahlivosti a bezpečnosti. Pokiaľ ste dali prednosť tomuto zariadeniu, zvolili ste skutočne to najlepšie. VYBRALI STE SI KVALITU PODLOŽENÚ CERTIFIKÁTOM, KTORÝ JE DÔKAZOM ŽE STE NEMOHLI KÚPIŤ LEPŠIE.
