Systém podtlakového odvodnění střech AKASISON
|
|
- Nikola Pospíšilová
- před 5 lety
- Počet zobrazení:
Transkript
1 PŘEHLED PRVKŮ Systém podtlakového odvodnění střech AKASISON
2 Přehled Návod prvků k instalaci systému čisticí podtlakového nádrže Twin odvodnění střech Akasison Pokyny uvedené v tomto návodu je nutné za všech okolností dodržovat. Při nedodržení zanikají všechny záruky. Chybějící návody si u nás neprodleně vyžádejte. Obsah 1. PODTLAKOVÉ ODVODNĚNÍ STŘECH AKASISON 3 2. STŘEŠNÍ VTOKY 3 3. UPEVŇOVACÍ SYSTÉM TRUBKY A TVAROVKY PROJEKTOVÁNÍ A VÝPOČET REFERENCE PROČ NICOLL ČESKÁ REPUBLIKA, S. R. O.? 38 Nicoll Česká republika, s.r.o. Stránka 2 z 39
3 Bezpečnostní pokyny 1. Podtlakové odvodnění střech AKASISON S podtlakovým odvodňováním střech Akasison získáte kompletní systém, který se skládá ze střešních vtoků, upevňovacího materiálu, trubek a tvarovek z PE-HD. Pro navrhování podtlakového odvodnění se využívá speciálně navržený výpočtový software, pomocí kterého lze potrubní síť hydraulicky optimálně vyladit a celý systém zobrazit v izometriích. Systém Akasison je ideální pro odvodnění velkých plochých střech. Trubky a tvarovky jsou vyrobeny z vysokohustotního polyetylénu (PE-HD) a má tedy charakteristickou černou barvu. Systém je dostupný v dimenzích d mm. Spojování je prováděno svařováním elektrospojkami nebo na tupo. Spojení se střešními vtoky je pevné. Pro ukotvení trubní sítě se využívá pevný upevňovací systém. V protikladu ke konvenčnímu systému vám nabízíme nejen hospodárné, ale i stavebně technické přednosti: menší dimenze trubek díky plnému naplnění svobodu projekce při utváření staveb vodorovnou montáž trubek díky způsobu odvodu dešťové vody úsporu velké části kanalizace a s tím spojených zemních prací díky menšímu množství svislých svodů optimální samočištění systému díky velké rychlosti průtoku vody v potrubí Podtlakový systém odvodnění: Konvenční způsob odvodnění - gravitační 2. Střešní vtoky Srdcem podtlakového systému odvodnění střech je střešní vtok. Speciálně navržená konstrukce střešního vtoku s protivzduchovou přepážkou zabraňuje přístupu vzduchu a zajišťuje rovnoměrné proudění vody v potrubí. Je nezbytné upozornit na nutnost údržby střešních vtoků, aby se zabránilo jejich zanesení a tím snížení jejich funkčnosti. Doporučení pro zpracování návrhu plánu údržby je součástí předávané dokumentace pro realizaci. Sortiment střešních vtoků nabízí řešení pro každý typ nebo konstrukci střechy a zajišťuje bezpečné spojení s každým druhem střešní izolace, jako jsou např. polymerové a PVC fólie nebo živičné krytiny. Střešní vtoky mohou být dodány i s vyhřívacím elementem. Je pamatováno i na provedení střešní skladby s parozábranou nebo bez parozábrany, případně provedení do plechových žlabů. Nicoll Česká republika, s.r.o. Stránka 3 z 39
4 Standardní střešní vtoky jsou opatřeny odtokovou trubkou DN 70, žlabové a velkokapacitní vtoky pak závitovým přechodem 2 nebo 3. Počet střešních vtoků se určuje v závislosti na odvodňované ploše, návrhové intenzitě dešťových srážek (0,03 l/s.m2) a optimální kapacitě navrhovaného střešního vtoku. Umísťují se vždy do nejnižšího bodu odvodňované střešní plochy, nejlépe pak do úžlabí střešních rovin, které není rozděleno spádovými klíny. 2.1 Akasison XL 75 Střešní vtok se svěrnou přírubou podle normy EN Používá se u střech se střešní fólií, které vyžadují napojení na vtok svěrným spojem. Tělo střešního vtoku je 60 mm vysoké a umožňuje použití i pro střešní vrstvy s malou konstrukční výškou. Pro snadnější instalaci je součástí těla vtoku EPS izolační blok. Základní charakteristika: Aplikace: Balení obsahuje: Izolační vrstva: Napojení trubního systému: Vtok: Průtočnost: Materiál: studené střechy (kov / beton), teplé střechy (kov / beton) střešní vtok, krycí růžici, upínací přírubu s těsněním, odtokovou trubku d 75, EPS izolační blok, vyhřívané vtoky také obsahují topný element 230 V střešní tepelná izolace mm elektrospojkou ( Kat. č ) d 1 = 75 mm 1-17,7 l/s ASA, nerezová ocel, HDPE, EPS. Přehled sortimentu: Typ Popis Katalogové číslo d 1 Kg Akasision XL 75 svěrná příruba ,040 Akasison XL 75 H svěrná příruba, vyhřívaný ,164 Nicoll Česká republika, s.r.o. Stránka 4 z 39

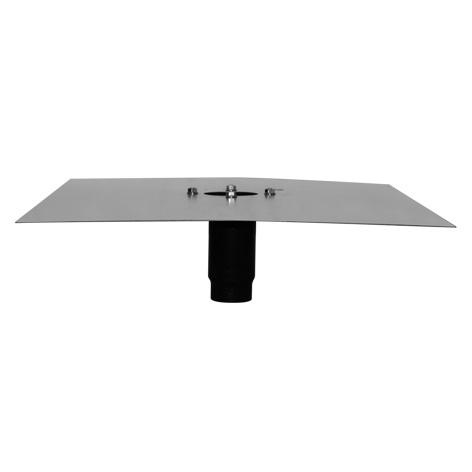

5 2.2 Akasison XL 75 PVC Střešní vtok Akasison XL 75 s límcem PVC a odtokovou trubkou d75mm splňuje normu EN 1253 pro podtlakové odvodňovací střešní systémy. Je vhodný k použití pro ploché střechy se střešní fólií na bázi PVC. Tělo střešního vtoku je vysoké 60mm a umožňuje použití i pro střešní vrstvy s malou konstrukční výškou. Základní charakteristika: Aplikace: Balení obsahuje: Izolační vrstva: Napojení trubního systému: Vtok: Průtočnost: Materiál: studené střechy (kov / beton), teplé střechy (kov / beton) Krycí růžici s bariérou proti přístupu vzduchu (stabilizace UV), střešní vtok s límcem pro PVC fólii, odtokovou trubku d 75, EPS izolační blok tvarově přizpůsobený střešnímu vtoku, vyhřívané vtoky obsahují také topný element 230V střešní tepelná izolace mm elektrospojkou d75 ( Kat. č ) d 1 = 75 mm 1-17,7 l/s ASA, PVC, HDPE, EPS Přehled sortimentu: d 1 Katalogové číslo Typ vtoku Popis kg Akasison XL75 PVC PVC 1, Akasison XL75 H PVC PVC, vyhřívaný 1,797 Nicoll Česká republika, s.r.o. Stránka 5 z 39
6 2.3 Akasison XL 75 B Střešní vtok s živičným límcem podle normy EN Používá se u střech s živičnou krytinou. Tělo střešního vtoku je 60 mm vysoké a umožňuje použití i pro střešní vrstvy s malou konstrukční výškou. Pro snadnější instalaci je součástí těla vtoku EPS izolační blok. Základní charakteristika: Aplikace: Balení obsahuje: Izolační vrstva: Napojení trubního systému: Vtok: Průtočnost: Materiál: studené střechy (kov / beton), teplé střechy (kov / beton) střešní vtok s živičným límcem, krycí růžici, odtokovou trubku d 75, EPS izolační blok, protipožární kryt pro ochranu při natavování střešní živičné krytiny, vyhřívané vtoky obsahují také topný prvek 230V střešní tepelná izolace mm elektrospojkou d75 ( Kat. č ) d 1 = 75 mm 1-17,7 l/s ASA, ocel, živice, HDPE, EPS Přehled sortimentu: Typ Popis Katalogové číslo d 1 Kg Akasison XL 75 B živice ,355 Akasison XL 75 B H živice, vyhřívaný ,479 Nicoll Česká republika, s.r.o. Stránka 6 z 39
7 2.4 Akasison XL 75 HR Střešní vtok s horizontálním napojením 75 mm podle EN Používá se u střech se střešní krytinou vyžadující napojení na vtok svěrným spojem. Střešní vtok je 140 mm vysoký. Základní charakteristika: Aplikace: Balení obsahuje: Izolační tloušťka: Napojení do trubního systému: Vtok: Průtočnost: Materiál: studené střechy (kov / beton), teplé střechy (kov / beton) střešní vtok, krycí růžici, upínací přírubu s těsněním, horizontální odtokovou trubku d 75, EPS izolační blok, vyhřívané vtoky obsahují také topný prvek 230 V střešní tepelná izolace od 140 mm elektrospojkou d75 ( Kat. č ) d 1 = 75 mm 1-17 l/s ASA, ocel, HDPE, EPS Přehled sortimentu: Typ Popis Katalogové číslo d 1 Kg Akasison XL 75 HR svěrná příruba ,670 Akasison XL 75 HR H svěrná příruba, vyhřívaný ,800 Nicoll Česká republika, s.r.o. Stránka 7 z 39
8 2.5 Akasison XL 75 HR B Střešní vtok s horizontálním napojením 75 mm a živičnou přírubou podle EN Používá se u střech se střešními plášti vyžadující napojení živičné krytiny. Střešní vtok je 140 mm vysoký. Základní charakteristika: Aplikace: Balení obsahuje: Izolační tloušťka: studené střechy (kov / beton), teplé střechy (kov / beton) střešní vtok, krycí růžici, živičnou přírubu, horizontální konektor pro napojení trubního systému, ocelový kroužek, EPS izolační blok, protipožární kryt pro ochranu při aplikaci střešní membrány + vyhřívané vtoky obsahují topný prvek - 230V střešní tepelná izolace od 140 mm Napojení vtoku: elektrospojkou d75 ( Kat. č ) Vtok: Průtočnost: Materiál: d 1 = 75 mm 1-17 l/s ASA, ocel, živice, HDPE, EPS Přehled sortimentu: Typ Popis Katalogové číslo d 1 Kg Akasison XL 75 HR B živice ,344 Akasison XL HR H B živice, vyhřívaný ,468 Nicoll Česká republika, s.r.o. Stránka 8 z 39
9 2.6 Akasison XL 75 HR PVC Střešní vtok s horizontálním napojením 75 mm a PVC límcem podle EN Používá se u střech se střešní krytinou z PVC folie. Střešní vtok je 140 mm vysoký. Základní charakteristika: Aplikace: Balení obsahuje: Tloušťka izolace: studené střechy (kov / beton), teplé střechy (kov / beton) střešní vtok s integrovaným PVC límcem, krycí růžici, horizontální odtokovou trubku d75, EPS izolační blok, vyhřívané vtoky obsahují topný prvek - 230V střešní tepelná izolace od 140 mm Napojení vtoku: elektrospojkou d75 ( Kat. č ) Vtok: Průtočnost: Materiál: d 1 = 75 mm 1-17 l/s ASA, PVC, HDPE, EPS. Přehled sortimentu: Typ Popis Katalogové číslo d 1 Kg Akasison XL 75 HR PVC PVC fólie ,300 Akasison XL 75 HR H PVC PVC fólie, vyhřívaný ,430 Nicoll Česká republika, s.r.o. Stránka 9 z 39
10 2.7 Akasison 63 K / 90 K Kovový střešní vtok s přírubou pro neživičné hydroizolace střechy podle normy EN Základní charakteristika: Aplikace: Balení obsahuje: Napojení střešního vtoku: Průtočnost: Materiál: studené střechy (kov / beton), teplé střechy (kov / beton) střešní vtok, krycí růžici závitový adaptér pro vtok 63 K ( Kat. č ) pro vtok 90 K ( Kat. č ) Akasison 63 K: 12,9 l/s ; Akasison 90 K: 29,0 l/s ocelové tělo vtoku, hliníková krycí růžice, ocelové pojistné matice Přehled sortimentu: Typ Katalogové číslo R A n M L Kg Akasison 63 K " ,300 Akasison 90 K " ,300 Nicoll Česká republika, s.r.o. Stránka 10 z 39
11 2.8 Akasison 63 B / 90 B Kovový střešní vtok pro živičné hydroizolace střechy podle normy EN Základní charakteristika: Aplikace: Balení obsahuje: Napojení střešního vtoku: Průtočnost: Materiál: studené střechy (kov / beton), teplé střechy (kov / beton) střešní vtok, krycí růžici závitový adaptér pro vtok 63 B ( Kat. č ) pro vtok 90 B ( Kat. č ) Akasison 63 B: 12,9 l/s ; Akasison 90 B: 29,0 l/s ocelové tělo vtoku, hliníková krycí růžice, ocelové pojistné matice Přehled sortimentu: Typ Katalogové číslo R A L Kg Akasison 63 B " ,200 Akasison 90 B " ,200 Nicoll Česká republika, s.r.o. Stránka 11 z 39
12 2.9 Akasison R 63 / R 90 Kovový žlabový vtok vyrobený podle normy EN Základní charakteristika: Aplikace: Balení obsahuje: Napojení střešního vtoku: Průtočnost: Materiál: žlaby střešní vtok, krycí růžici, nerez přírubu s těsněním Akasison R 63 ( Kat. č ) Akasison R 90 ( Kat. č ) Akasison R 63 : 12,9 l/s ; Akasison R 90 : 29,0 l/s ocel, hliník Přehled sortimentu: Typ Katalogové číslo R A B C n M L Kg Akasison R " ,350 Akasison R " ,400 Nicoll Česká republika, s.r.o. Stránka 12 z 39
13 2.10 Napojení parozábrany Napojení parozábrany u střešního vtoku Akasison XL 75 pro podtlakové odvodnění Aplikace: Balení obsahuje: Připojení trubního systému: Průtočnost: Vtok: Materiál: Izolované střechy, v kombinaci se střešním vtokem Akasison XL 75. Na vrchní části plechu může být připojena fólie či živice. U střech z trapézového plechu kovová deska zajišťuje ztužení v místě prostupu střešního vtoku. Nástrčné hrdlo z PE-HD lze využít pro odvodnění před instalací vtoku či tepelné izolace. kovovou desku, nástrčné hrdlo z PE-HD s těsněním, přírubu a EPDM těsnění elektrospojkou d75 ( Kat. č ) 1-17,7 l/s d = 75 mm PE-HD, pozinkovaná a nerez ocel, SBR, EPDM d 1 Katalogové číslo D H l n M kg ,543 n = počet šroubů M = závit Nicoll Česká republika, s.r.o. Stránka 13 z 39
14 2.11 Topný prvek Katalogové číslo V W Kg , ,108 Kat. č vhodné pro žlabový vtok Kat.č ; střešní vtok 63 B Kat.č ; střešní vtok 63 K Kat.č Kat. č vhodné pro žlabový vtok Kat.č ; střešní vtok 63 B Kat.č ; střešní vtok 63 K Kat.č Připojení vtoku Akasison 63 K / 90 K, 63 B / 90 B, R 63 / R 90 Katalogové číslo d 1 R L l 1 D Kg " , " ,143 Nicoll Česká republika, s.r.o. Stránka 14 z 39
15 2.13 Připojení vtoku - prodloužené Katalogové číslo d 1 R L l 1 D Kg " , " , " , " , Připojení vtoku - horizontální Katalogové číslo d 1 R L l 1 D Kg " ,196 Nicoll Česká republika, s.r.o. Stránka 15 z 39
16 3. Upevňovací systém Nový upevňovací systém pro podtlakový systém Akasison s lištami a závitovými tyčemi je navržen tak, že eliminuje změny délek potrubez přenášení tlaku na střešní konstrukci. Tento systém je navržen podle nejvyšších standardů a nabízí chytré řešení pouze s několika málo komponenty. Je navržen univerzálně a tak může být používán u všech typů střešních konstrukcí. Výhody tohoto upevňovacího systému: možné větší rozpětí méně montáže na střešní konstrukci možná příprava na zemi použití pouze jednoduchých nástrojů prostor pro použití izolace Objímky lze snadno jednou rukou instalovat přes lištu pomocí zaklapávajícího mechanismu. Toto řešení je možné využít téměř u všech běžných staveb. Při speciálních instalacích mohou být objímky instalovány také pod lištou. Objímky mají integrovaný závit M10, který umožňuje uchycení závitovými tyčemi. Nicoll Česká republika, s.r.o. Stránka 16 z 39
17 3.1 Objímka na lištu d 1 Katalogové číslo d 2 l 1 l 2 l 4 R Kg M10 0, M10 0, M10 0, M10 0, M10 0, M10 0, M10 0, M10 0, M10 0, M10 0, M10 0, M10 1,381 Nicoll Česká republika, s.r.o. Stránka 17 z 39
18 3.2 Objímka pevného bodu k upevnění na stěnu d 1 Katalogové číslo a b s r Kg ,5 1/2" 0, ,5 1,2" 0, ,5 1,2" 0, ,5 1,2" 0, ,5 1,2" 0, ,5 1,2" 0, ,5 1,2" 0, ,5 1,2" 0, ,5 1,2" 0, " 1, " 1, " 1,472 Nicoll Česká republika, s.r.o. Stránka 18 z 39
19 3.3 Upevnění pevného bodu (d 200 d 315 mm) Katalogové číslo D l 1 l 2 l 3 l 4 R Kg , M10 0, M10 0, Příchytná destička pro objímku pevného bodu Katalogové číslo R l 1 l 2 l 3 l 4 S C Kg /2" ,5 0, ,5 0,228 Nicoll Česká republika, s.r.o. Stránka 19 z 39
20 3.5 Kluzná objímka pro připevnění ke stěně d 1 Katalogové číslo a b s R Kg ,5 M10 0, ,5 M10 0, ,5 M10 0, ,5 M10 0, ,5 M10 0, ,5 M10 0, ,5 M10 0, ,5 M10 0, ,5 M10 0, " 1, " 1, " 1,472 Nicoll Česká republika, s.r.o. Stránka 20 z 39
21 3.6 Příchytná destička pro kluznou objímku Katalogové číslo R l 1 l 2 l 3 l 4 S C Kg M ,5 0, " ,5 0, Nosná lišta Katalogové číslo l 1 B D G R S W L Kg , ,5 30 1, , ,5 30 2, Lištová spojka Katalogové číslo L Kg ,15 Nicoll Česká republika, s.r.o. Stránka 21 z 39
22 3.9 Lištový závěs Katalogové číslo l 1 l 2 R Kg M10 0, M10 0,178 Nicoll Česká republika, s.r.o. Stránka 22 z 39
23 4. Trubky a tvarovky 4.1 Trubka temperovaná d 1 Katalogové číslo S e A (cm 2 ) kg/m ,5 3,0 9,10 0, ,5 3,0 15,20 0, ,5 3,0 19,60 0, ,5 3,0 25,50 0, ,5 3,0 37,40 0, ,5 3,5 54,10 1, ,5 4,2 80,70 1, ,5 4,8 104,20 1, ,5 6,2 171,10 3, ,5 7,7 267,64 4, ,5 9,6 418,37 7, ,5 12,1 664,17 11, ,2 276,41 3, ,7 431,52 5, ,7 685,35 9,362 Nicoll Česká republika, s.r.o. Stránka 23 z 39
24 4.2 Redukce excentrická d1/d2 Katalogové číslo L l1 l2 k1 k2 50/ / / / / , / / / / / / / / / / / / / / / / / / Nicoll Česká republika, s.r.o. Stránka 24 z 39
25 d1/d2 Katalogové číslo L l1 l2 k1 k2 125/ / / / / Redukce excentrická, dlouhé provedení d 1 /d 2 Katalogové číslo Typ L l 1 l 2 l 3 l 4 d 3 k 1 k 2 200/ A / A / B / B / A / B Oblouk 90 d 1 Katalogové l 1 r Nicoll Česká republika, s.r.o. Stránka 25 z 39
26 4.5 Oblouk 90 s dlouhou stranou d 1 Katalogové číslo l 1 l 2 r k Nicoll Česká republika, s.r.o. Stránka 26 z 39
27 4.6 Koleno 45 d 1 Katalogové číslo l 1 k Nicoll Česká republika, s.r.o. Stránka 27 z 39
28 4.7 Koleno 88,5 d 1 Katalogové číslo Typ l 1 k A A A A A A A A A B B B Nicoll Česká republika, s.r.o. Stránka 28 z 39
29 4.8 Odbočka 45 d 1 /d 2 Katalogové číslo Pozn. L l 1 /l 2 l 3 k 1 k 2 k 3 40/ / / / / / / / / / / / / / / / / / / / / / Nicoll Česká republika, s.r.o. Stránka 29 z 39
30 d 1 /d 2 Katalogové číslo Pozn. L l 1 /l 2 l 3 k 1 k 2 k 3 110/ / / / / / / / / / / / / / / * / * / * / / / / / / * / * / * / ** / ** / ** / ** / ** / ** / *** Nicoll Česká republika, s.r.o. Stránka 30 z 39
31 d 1 /d 2 Katalogové číslo Pozn. L l 1 /l 2 l 3 k 1 k 2 k 3 250/ *** / *** / *** / *** / *** / *** / *** / *** / *** / *** / *** / *** / *** / *** * vytvořeno z odbočky xxx / 75 mm s koncentrickou redukcí ** tloušťka stěny e podle S12,5 *** vyrobeno z trubek Nicoll Česká republika, s.r.o. Stránka 31 z 39
32 4.9 Čisticí kus 90 d 1 /d 2 Katalogové číslo D L l 1 l 2 l 3 k 1 k 3 40/ / / / / / / / / / / / Nicoll Česká republika, s.r.o. Stránka 32 z 39
33 4.10 Elektrospojka d 1 Katalogové číslo D L l 1 Systém A/80s A/80s A/80s A/80s A/80s A/80s A/80s A/80s A/80s V/420s V/420s V/420s Nicoll Česká republika, s.r.o. Stránka 33 z 39
34 4.11 Dilatační hrdlo s těsněním, západkovým kroužkem a ochranným víčkem d 1 Katalogové číslo Pozn. Typ D d L l 1 k B B B * B A A A A A ** B ** B ** B * jen pro svar na tupo ** jen pro svar na tupo ( bez ochranné zátky ) Nicoll Česká republika, s.r.o. Stránka 34 z 39
35 4.12 Tvarovka pro pevný bod d 1 Katalogové číslo D L l 1 l Projektování a výpočet Návrh systému podtlakového odvodnění včetně grafických výstupů provádí dodavatel systému pomocí speciálního softwaru na základě podkladů dodaných projektantem. Zpracovatel návrhu zodpovídá za správnou funkčnost systému, hydraulický výpočet a návrh dimenzí jednotlivých úseků trubního rozvodu. Výstupem pro projektanta je pak izometrie jednotlivých větví rozvodu, výpis materiálu a technická zpráva. Role dodavatele systému by tím ale končit neměla. Velmi často je potřeba proškolit montážní společnost a poskytnout technickou podporu přímo na stavbě včetně závěrečné kontroly celého systému. Co je úkolem projektanta Volba způsobu odvodnění střechy - zda je vhodnější gravitační či podtlakové odvodnění Je-li zvoleno podtlakové odvodnění, je třeba oslovit některého z dodavatelů systému odvodnění Předání podkladů zpracovateli podtlakového odvodnění Návrh koncepce odvodnění společně s dodavatelem systému na základě stavebně technického řešení objektu Koordinace vhodného umístění tras a střešních vtoků s ohledem na další profese Návrh zavěšení odvodňovacího systému do konstrukce střechy Projektant je zodpovědný za skladbu a rozdělení střešních ploch, dispoziční a výškové umístění tras rozvodu, vhodné umístění dešťového svodu a jeho návaznost na kanalizaci, retenci nebo vsak a také za koordinaci s ostatními profesemi. Zpracovatel návrhu zodpovídá za správnou funkčnost systému, hydraulický výpočet a návrh dimenzí jednotlivých úseků a délek trubního rozvodu. Nicoll Česká republika, s.r.o. Stránka 35 z 39
36 Zásady návrhu a podklady pro dodavatele systému: 1. Podklady pro návrh půdorys střechy s rozměry a sklony střešních ploch příčný a podélný řez objektem skladba střešní konstrukce situační plán objektu s vyznačením možnosti napojení střešních svodů 2. Volba tvaru rozvodu (větví) podtlakového odvodnění. 3. Volba vhodných střešních vtoků 4. Návrh tras jednotlivých větví rozvodu a jejich potvrzení 5. Optimalizace tras a hydraulické odladění systému pomocí výpočtového softwaru Výstupem jsou: izometrie jednotlivých větví rozvodu, výpis materiálu s cenou do projektu, technická zpráva Údaje v projektu: plocha odvodňované střechy délky a profily potrubí výška tras osa ležatého rozvodu pod střešní konstrukcí množství vody na jednotlivé dešťové svody pro návaznost podzemní kanalizace technická zpráva popis systému, doporučení pro návrh údržby Nicoll Česká republika, s.r.o. Stránka 36 z 39
37 6. Reference Logistické centrum Pohořelice Realizace systému podtlakového odvodnění Akasison u výrobní haly P06 v logistickém centru Pohořelice. Pro odvodnění střechy haly o ploše m2 zde bylo použito 58 střešních vtoků. I takto velká hala byla odvodněna bez nutnosti ležaté kanalizace v zemi pod podlahou objektu. Sigmaplast Liberec Realizace podtlakového odvodnění na hale vstřikovny společnosti Sigmaplast a.s. v Liberci. Vstřikovna je jednopodlažní obdélníkový objekt s plochou střechou o rozměrech 37,9x 66,65 x 10,00 m. Zastřešení jednopodlažní části je trapézovými plechy s tepelnou izolací a hydroizolací. TESCO Litvínov Realizace systému podtlakového odvodnění na hale nově hypermarketu TESCA v Litvínově. Celková plocha střechy je 4624 m2. RAMET Kunovice Dodávka systému podtlakového odvodnění střechy výrobní haly společnosti RAMET v Kunovicích o ploše 3044 m2. Continental Automotive s.r.o. Realizace systému podtlakového odvodnění střechy Akasison na hale společnosti CONTINENTAL AUTOMOTIVE Czech Republic s.r o. v Horním Adršpachu o ploše m2. Další zajímavé projekty: Prima Příbor IAC Hodonín Lakum Frýdlant nad Ostravicí Prologis Ostrava JMA Hodonín CTP Hostivař Nicoll Česká republika, s.r.o. Stránka 37 z 39 Volkswagen Bratislava Vaillant Nové Město nad Váhom Audi Heller Ostrava Ahold Třebíč KC Karviná Merak Velká Bíteš
38 Ebster Velká Bíteš Betz Frýdlant nad Ostravicí Elektrizace železnic Česká Třebová Magna Chomutov 7. Proč Nicoll Česká republika, s. r. o.? Dlouhodobá tradice a zkušenosti na trhu Vysoká kvalita navrhovaných řešení a produktů samotných Spolehlivost a flexibilita dodávek Vysoká odbornost našich poradců Vynikající úroveň doprovodných služeb, jako je poradenství, školení projektantů i montážních firem, zápůjčka svářeček a příslušenství apod. Technická podpora při projektování i vlastní instalaci Nicoll Česká republika, s.r.o. Stránka 38 z 39
39 Nicoll Česká republika, s.r.o. Průmyslová 367, Vestec Tel: Fax: Nicoll Česká republika, s.r.o. Stránka 39 z 39
