1 Obsah ӏ Karl Komponenty pro rozvod vzduchu Teplovzdušné ventilátory Ventilační mřížky Ventilační otvory Revizní dvířka

2 Karl ӏ Komponenty pro rozvod vzduchu Komponenty pro rozvod vzduchu Komponenty pro rozvod vzduchu mohou sloužit jak pro přívody vzduchu pro hoření (CPV) ale také jako rozvody teplého vzduchu od krbu do jednotlivých místností budov. To zejména díky vysoké teplotní odolnosti až 2 C. Jednotlivé díly jsou z pozinkovaného plechu, ohebné hadice jsou hliníkové. Vše je možno zabalit do izolace. Kruhové průřezy S1 S2 S3 S4 Ø 100 mm Ø 125 mm Ø 1 mm Ø 180 mm S1 = 79 cm 2 S2 = 123 cm 2 S3 = 177 cm 2 S4 = 254 cm 2 Kvadratické průřezy Pro spojení dvou segmentů kvadratického průřezu je nutno vždy použít segment spojka kanál S5 S6 S7 1 mm x mm S5 = 75 cm mm x 90 mm S6 = 180 cm 2 3 mm x 70 mm S7 = 245 cm Ceny bez DPH 09/2015

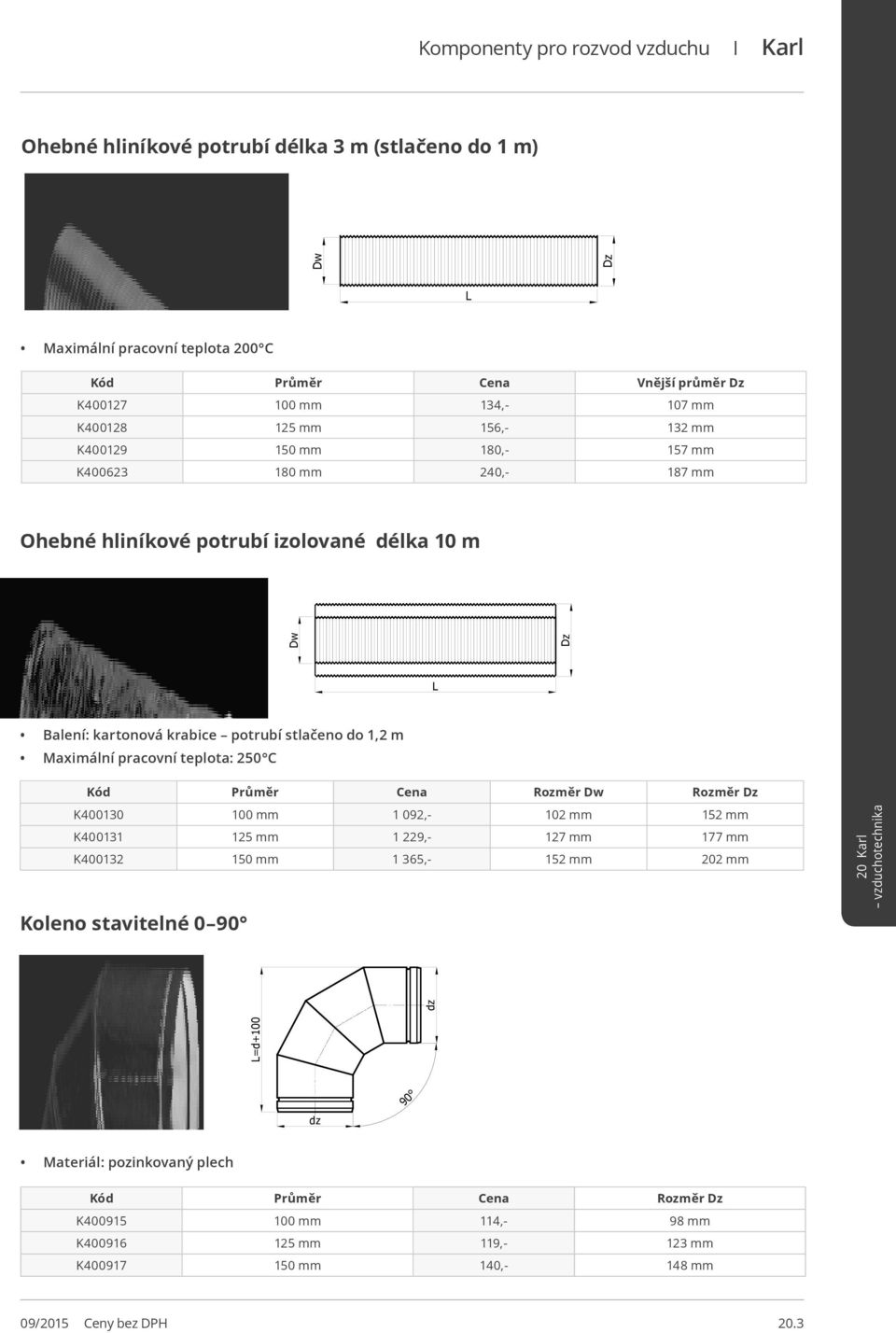

3 Komponenty pro rozvod vzduchu ӏ Karl Ohebné hliníkové potrubí délka 3 m (stlačeno do 1 m) Dw Dz L Maximální pracovní teplota 200 C Kód Průměr Cena Vnější průměr Dz K mm 134,- 107 mm K mm 156,- 132 mm K mm 180,- 157 mm K mm 240,- 187 mm Ohebné hliníkové potrubí izolované délka 10 m Dw Dz L alení: kartonová krabice potrubí stlačeno do 1,2 m Maximální pracovní teplota: 2 C Kód Průměr Cena Dw Dz K mm 1 092,- 102 mm 152 mm K mm 1 229,- 127 mm 177 mm K mm 1 365,- 152 mm 202 mm Koleno stavitelné 0 90 L=d+100 dz dz 90 Kód Průměr Cena Dz K mm 114,- 98 mm K mm 119,- 123 mm K mm 140,- 148 mm 09/2015 Ceny bez DPH 20.3

4 Karl ӏ Komponenty pro rozvod vzduchu T-kus dz L=d+100 dz dz Kód Průměr Cena dz K mm 155,- 98 mm K mm 164,- 123 mm K mm 172,- 148 mm Y-kus 90 dz dz 80 dz dz Kód Průměr Cena dz K mm 1,- 98 mm K mm 156,- 123 mm K mm 163,- 148 mm Y-kus redukční dz2 90 dz dz1 Kód Průměr Cena dz1 dz2 K / 2 x 100 mm 198,- 123 mm 98 mm K / 2 x 125 mm 203,- 148 mm 123 mm 20.4 Ceny bez DPH 09/2015

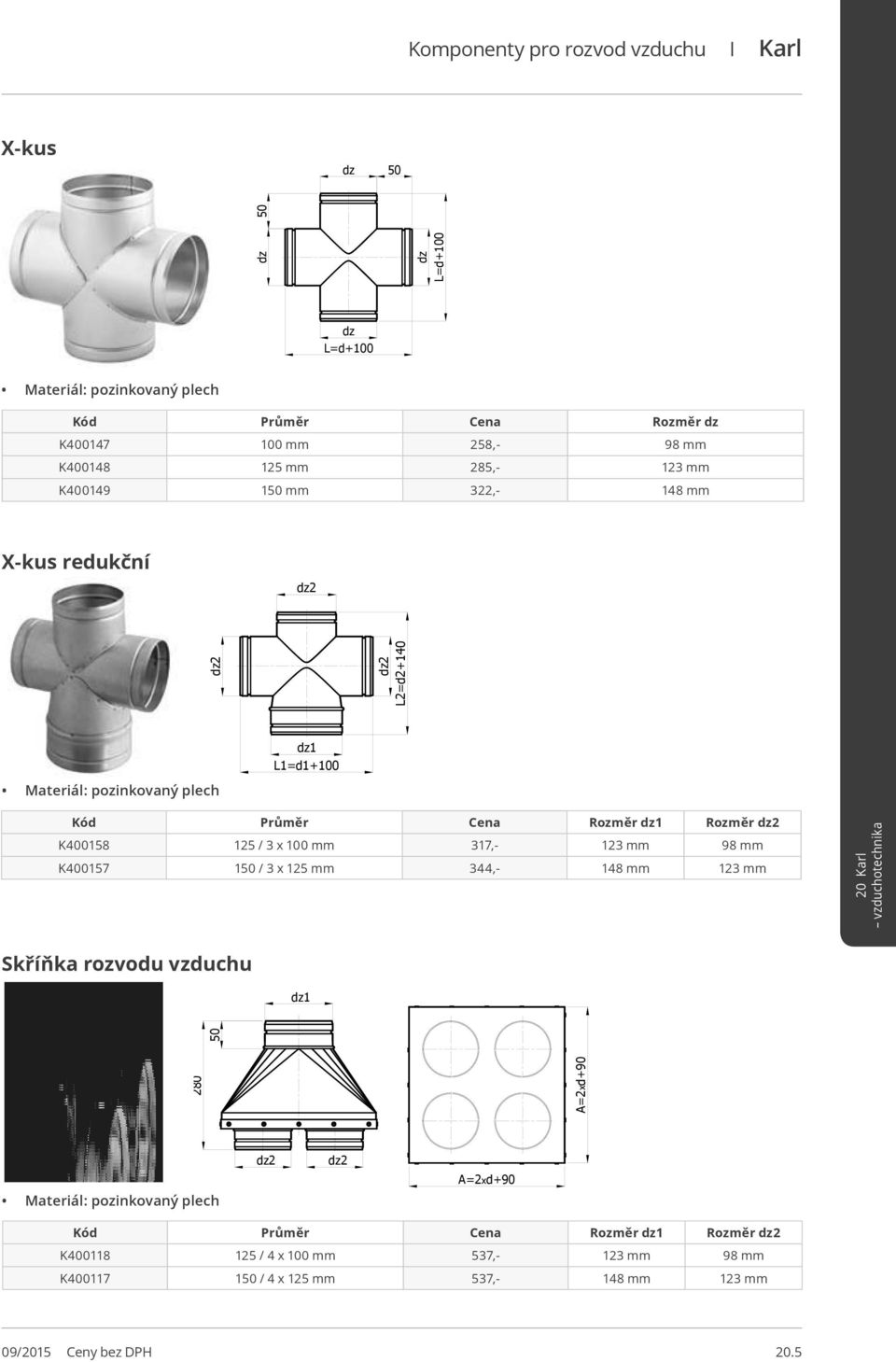

5 Komponenty pro rozvod vzduchu ӏ Karl X-kus dz dz dz L=d+100 dz L=d+100 Kód Průměr Cena dz K mm 258,- 98 mm K mm 285,- 123 mm K mm 322,- 148 mm X-kus redukční dz2 dz2 dz2 L2=d2+140 dz1 L1=d1+100 Kód Průměr Cena dz1 dz2 K / 3 x 100 mm 317,- 123 mm 98 mm K / 3 x 125 mm 344,- 148 mm 123 mm Skříňka rozvodu vzduchu dz1 280 A=2xd+90 dz2 dz2 A=2xd+90 Kód Průměr Cena dz1 dz2 K / 4 x 100 mm 537,- 123 mm 98 mm K / 4 x 125 mm 537,- 148 mm 123 mm 09/2015 Ceny bez DPH 20.5

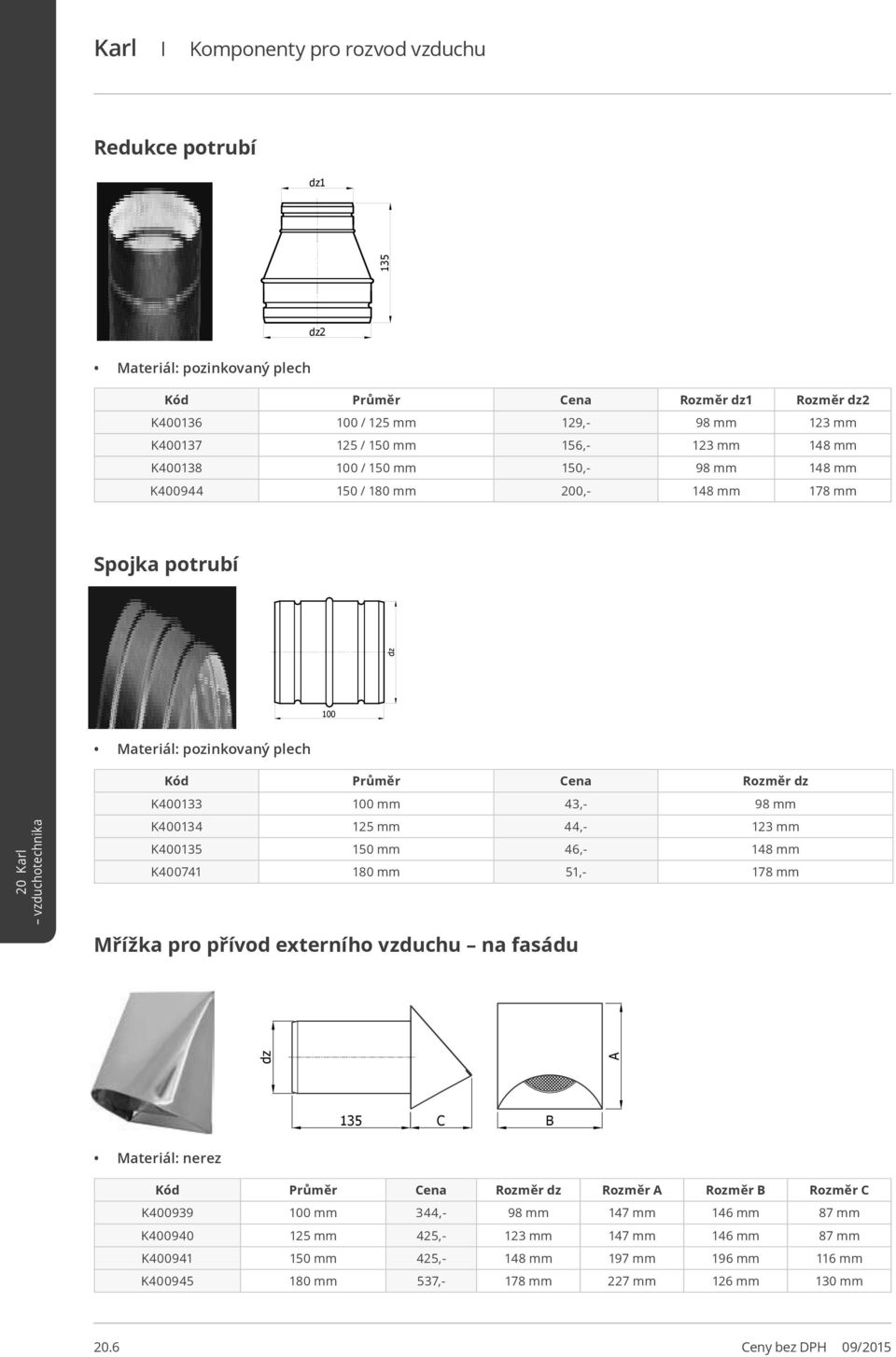

6 Karl ӏ Komponenty pro rozvod vzduchu Redukce potrubí dz1 135 dz2 Kód Průměr Cena dz1 dz2 K / 125 mm 129,- 98 mm 123 mm K / 1 mm 156,- 123 mm 148 mm K / 1 mm 1,- 98 mm 148 mm K / 180 mm 200,- 148 mm 178 mm Spojka potrubí dz 100 Kód Průměr Cena dz K mm 43,- 98 mm K mm 44,- 123 mm K mm 46,- 148 mm K mm 51,- 178 mm Mřížka pro přívod externího vzduchu na fasádu dz A 135 C Materiál: nerez Kód Průměr Cena dz A C K mm 344,- 98 mm 147 mm 146 mm 87 mm K mm 425,- 123 mm 147 mm 146 mm 87 mm K mm 425,- 148 mm 197 mm 196 mm 116 mm K mm 537,- 178 mm 227 mm 126 mm 130 mm 20.6 Ceny bez DPH 09/2015

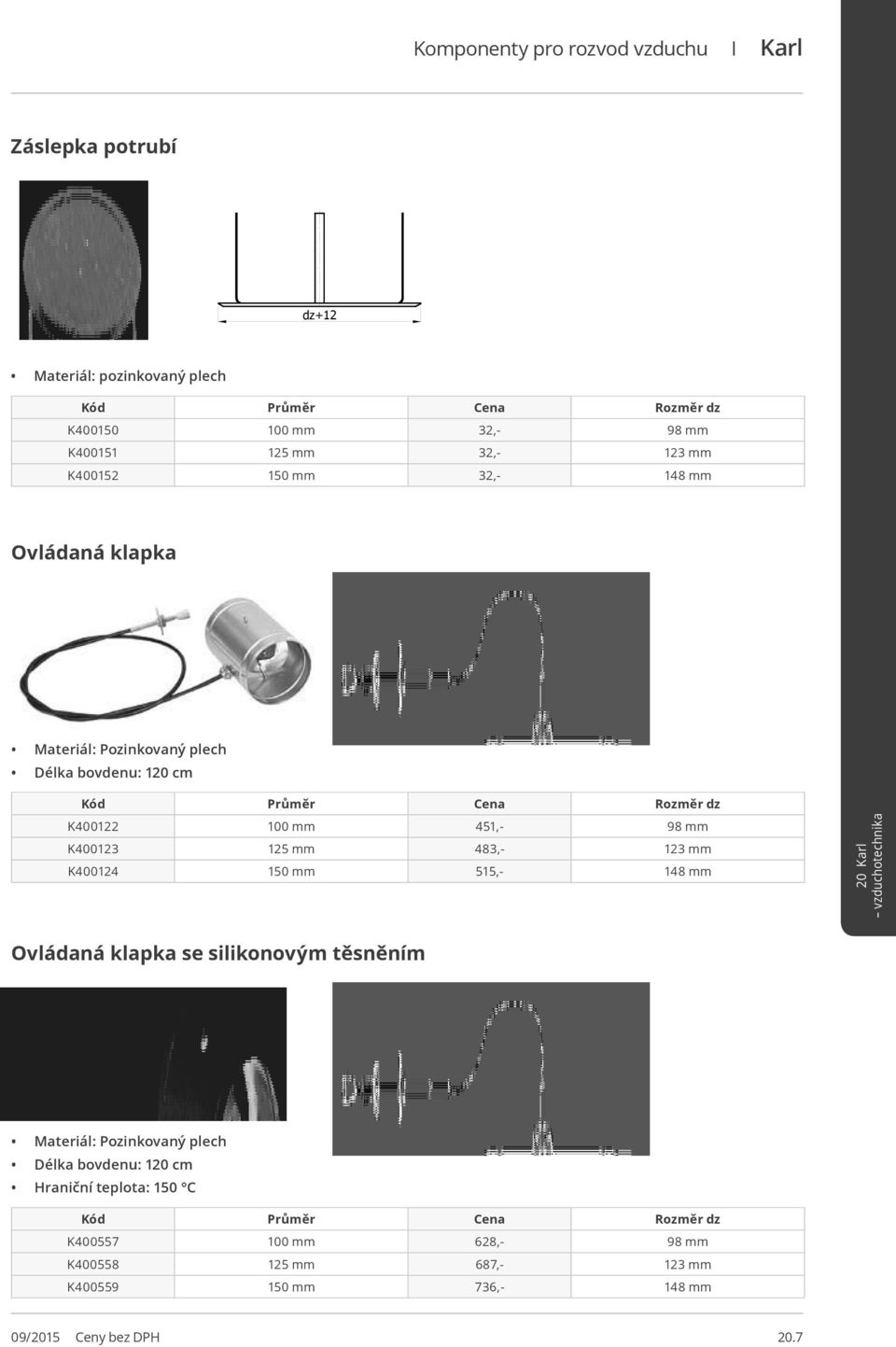

7 Komponenty pro rozvod vzduchu ӏ Karl Záslepka potrubí dz+12 Kód Průměr Cena dz K mm 32,- 98 mm K mm 32,- 123 mm K mm 32,- 148 mm Ovládaná klapka Materiál: Pozinkovaný plech Délka bovdenu: 120 cm Kód Průměr Cena dz K mm 451,- 98 mm K mm 483,- 123 mm K mm 515,- 148 mm Ovládaná klapka se silikonovým těsněním Materiál: Pozinkovaný plech Délka bovdenu: 120 cm Hraniční teplota: 1 C Kód Průměr Cena dz K mm 628,- 98 mm K mm 687,- 123 mm K mm 736,- 148 mm 09/2015 Ceny bez DPH 20.7

8 Karl ӏ Komponenty pro rozvod vzduchu Zpětná klapka dz L=1.5xdz Materiál: nerez Kód Průměr Cena dz K mm 207,- 98 mm K mm 236,- 123 mm K mm 275,- 148 mm Stahovací páska d 9 Materiál: nerez Kód Průměr Cena K mm 30,- K mm 34,- Konzole pro ohebné potrubí D Materiál konzoly: pozinkovaný plech Materiál stahovací pásky: nerez Kód Průměr Cena K mm 73, Ceny bez DPH 09/2015

9 Komponenty pro rozvod vzduchu ӏ Karl Úchytka ohebného potrubí Dw 100 L Do Ø1 mm Ø200 mm 30 Kód Průměr Dw Cena L K mm 170,- 200 mm K mm 183,- 225 mm K mm 188,- 2 mm K mm 236,- 300 mm Hliníková páska Šíře pásky: mm Materiál: hliníková fólie Kód Délka pásky Tepelná odolnost Cena K m 1 C 372,- Izolovaná filtrační skříň 223 Dz Filtr zabraňuje průchodu prachových částic do ventilačního systému Kód Průměr Cena Dz K mm 1 235,- 123 mm K mm 1 235,- 148 mm 09/2015 Ceny bez DPH 20.9

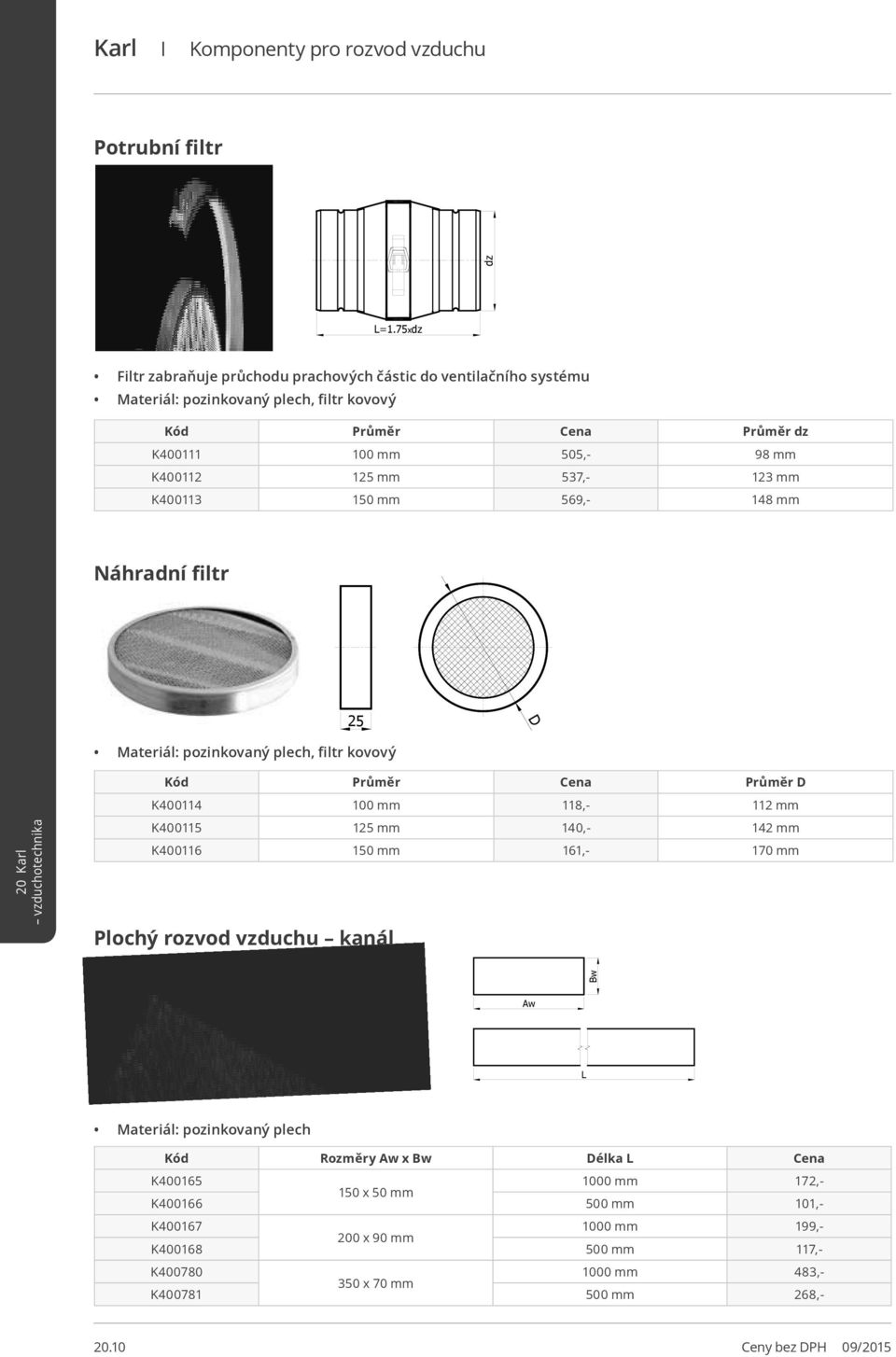

10 Karl ӏ Komponenty pro rozvod vzduchu Potrubní filtr dz L=1.75xdz Filtr zabraňuje průchodu prachových částic do ventilačního systému, filtr kovový Kód Průměr Cena Průměr dz K mm 5,- 98 mm K mm 537,- 123 mm K mm 569,- 148 mm Náhradní filtr 25 D, filtr kovový Kód Průměr Cena Průměr D K mm 118,- 112 mm K mm 140,- 142 mm K mm 161,- 170 mm Plochý rozvod vzduchu kanál w Aw L Kód y Aw x w Délka L Cena K mm 172,- 1 x mm K mm 101,- K mm 199,- 200 x 90 mm K mm 117,- K mm 483,- 3 x 70 mm K mm 268, Ceny bez DPH 09/2015

11 Komponenty pro rozvod vzduchu ӏ Karl Izolační obal kanál 10 m plášť hliníkové fólie izolační vata montážní fólie Materiál: hliníková fólie + izolační vata Maximální pracovní teplota 2 C Kód Cena K x mm 1 052,- K x 90 mm 1 332,- Doporučení: až po navléknutí na kanál vytáhněte vnitřní, pomocnou, montážní fólii Koleno 90 kanál Aw Aw C=Aw+ C=Aw+ w Kód Aw x w Cena K x mm 134,- K x 90 mm 1,- K x 70 mm 5,- Nastavitelné koleno kanál Aw w Kód Aw x w Cena K x mm 183,- K x 90 mm 215,- 09/2015 Ceny bez DPH 20.11

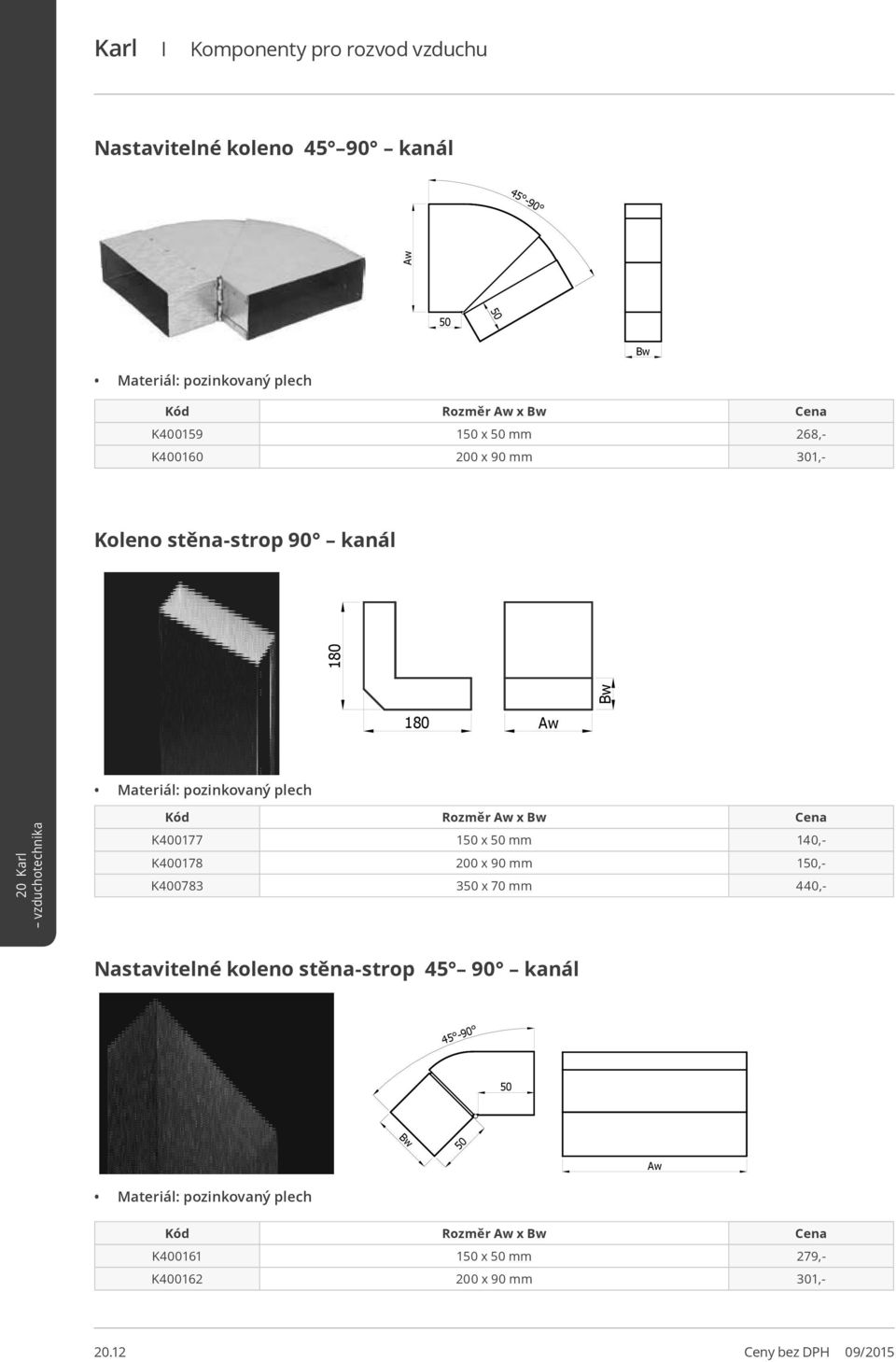

12 45-90 Karl ӏ Komponenty pro rozvod vzduchu Nastavitelné koleno kanál w Kód Aw x w Cena K x mm 268,- K x 90 mm 301,- Koleno stěna-strop 90 kanál w 180 Aw 180 Aw Kód Aw x w Cena K x mm 140,- K x 90 mm 1,- K x 70 mm 440,- Nastavitelné koleno stěna-strop kanál w Aw Kód Aw x w Cena K x mm 279,- K x 90 mm 301, Ceny bez DPH 09/2015

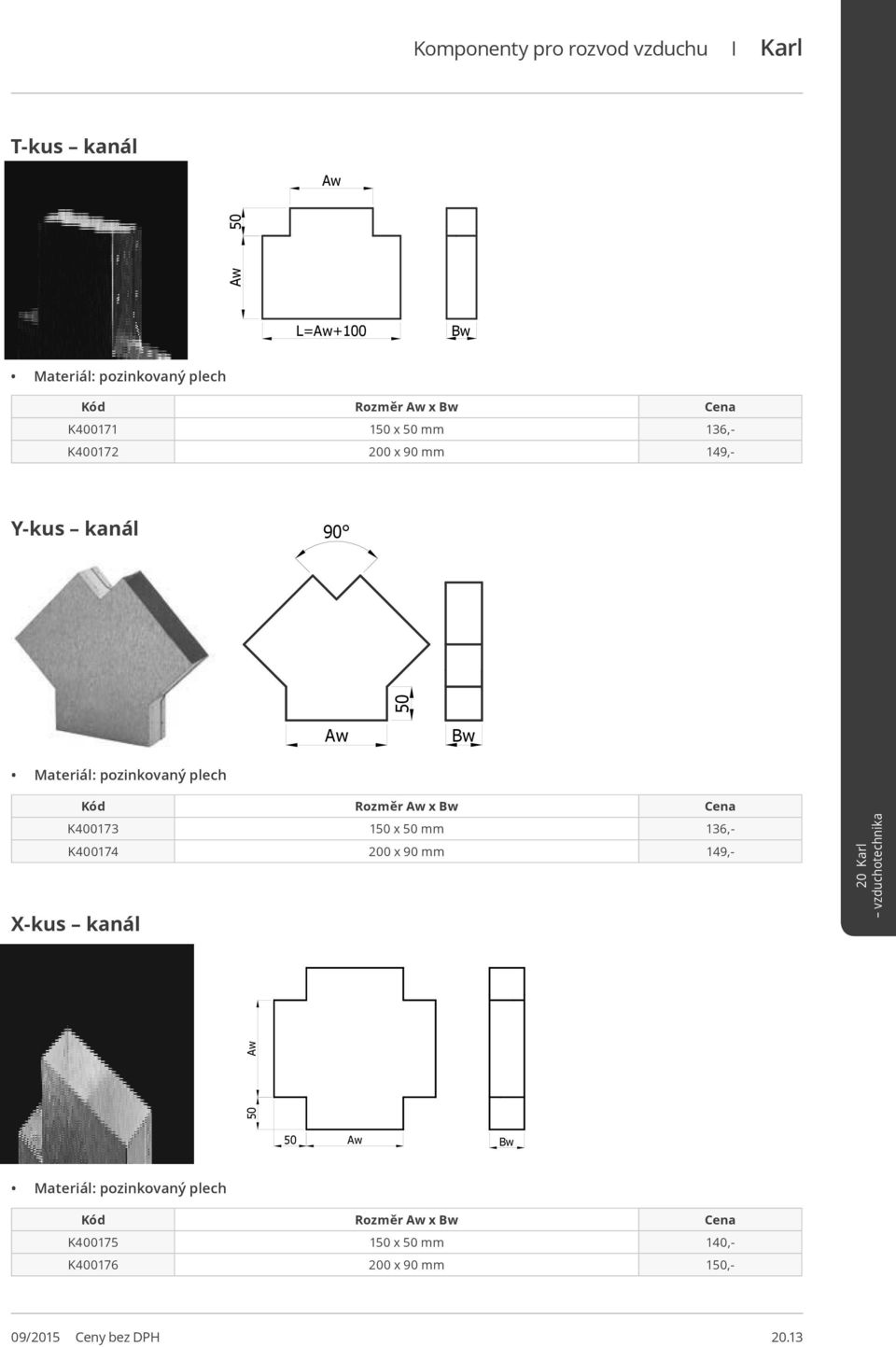

13 Komponenty pro rozvod vzduchu ӏ Karl T-kus kanál Aw Aw L=Aw+100 w Kód Aw x w Cena K x mm 136,- K x 90 mm 149,- Y-kus kanál 90 Kód Aw x w Cena K x mm 136,- K x 90 mm 149,- X-kus kanál Aw Aw w Aw w Kód Aw x w Cena K x mm 140,- K x 90 mm 1,- 09/2015 Ceny bez DPH 20.13

14 Karl ӏ Komponenty pro rozvod vzduchu Redukce kanál / kanál Kód Cena K x / 200 x 90 mm 236,- Spojka kanál z Az 55 Kód Aw x w Cena Az x z K x mm 31,- 149 x 49 mm K x 90 mm 39,- 199 x 89 mm K x 70 mm 102,- 349 x 69 mm Mřížka pro přívod externího vzduchu kanál w 100 Aw, nerez Kód Aw x w Provedení Cena K x mm bílá barva 258,- K x 90 mm bílá barva 295,- K x 70 mm pozink 752,- K x mm nerez 315,- K x 90 mm nerez 391, Ceny bez DPH 09/2015

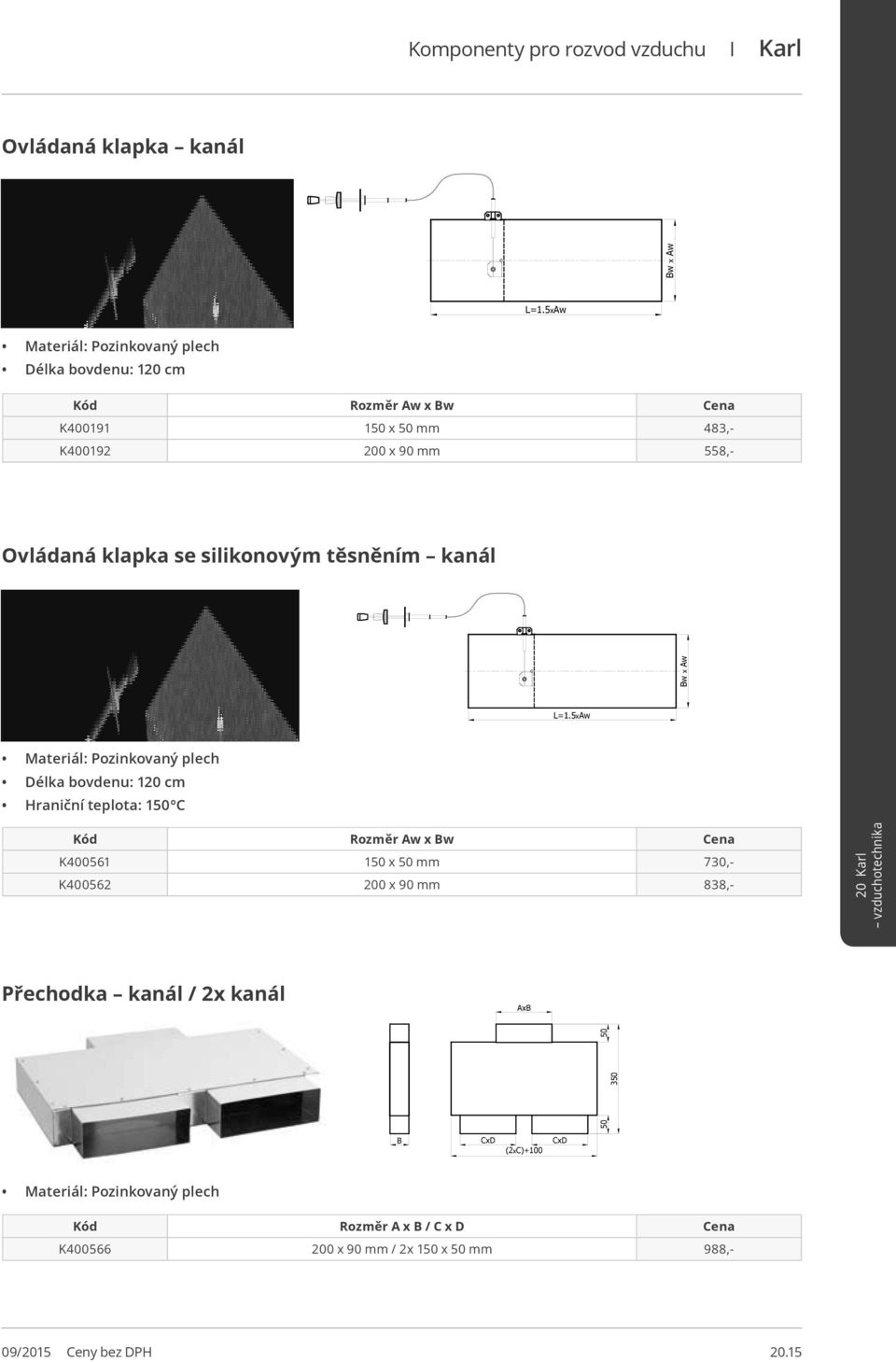

15 Komponenty pro rozvod vzduchu ӏ Karl Ovládaná klapka kanál L=1.5xAw Materiál: Pozinkovaný plech Délka bovdenu: 120 cm Kód Aw x w Cena K x mm 483,- K x 90 mm 558,- Ovládaná klapka se silikonovým těsněním kanál w x Aw w x Aw L=1.5xAw Materiál: Pozinkovaný plech Délka bovdenu: 120 cm Hraniční teplota: 1 C Kód Aw x w Cena K x mm 730,- K x 90 mm 838,- Přechodka kanál / 2x kanál Ax 3 CxD (2xC)+100 CxD Materiál: Pozinkovaný plech Kód A x / C x D Cena K x 90 mm / 2x 1 x mm 988,- 09/2015 Ceny bez DPH 20.15

16 Karl ӏ Komponenty pro rozvod vzduchu Přechodka kanál / mřížka SOLID 280, (2) Ew Aw w 40 Kód Aw x w Mřížka SOLID Cena Ew Fw K x 195 mm 178,- 105 mm 165 mm K x mm 175 x 195 mm 178,- 140 mm 165 mm K x 245 mm 178,- 140 mm 215 mm K x 195 mm 190,- 105 mm 165 mm K x 90 mm 175 x 195 mm 190,- 140 mm 165 mm K x 245 mm 190,- 140 mm 215 mm Přechodka kanál / ohebné potrubí 2 Fw dz Aw w Kód Aw x w Mřížka SOLID Cena K mm 178,- K x mm 125 mm 178,- K mm 178,- K mm 190,- K x 90 mm 125 mm 190,- K mm 190,- K mm 537,- 3 x 70 mm K x 125 mm 687, Ceny bez DPH 09/2015

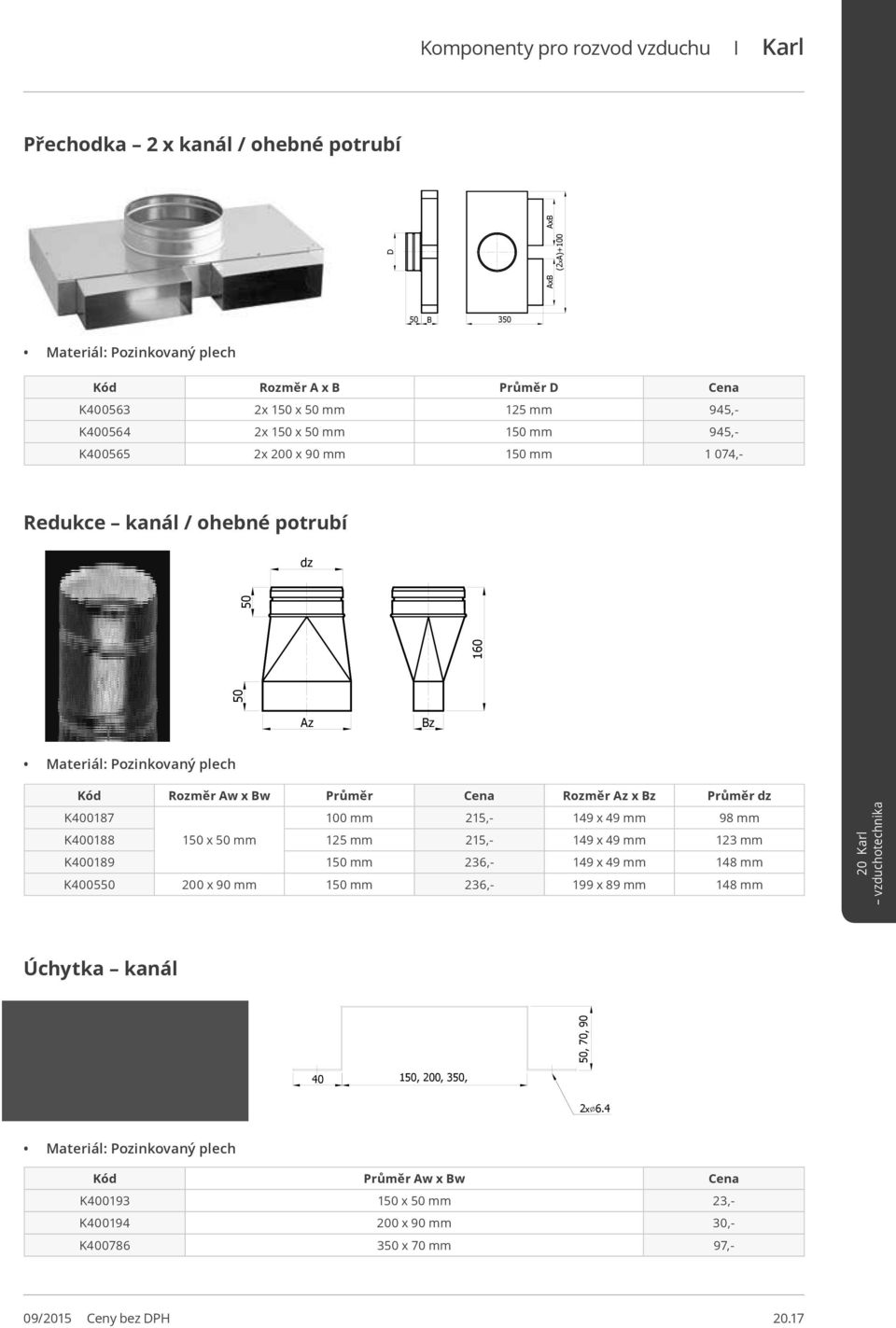

17 Komponenty pro rozvod vzduchu ӏ Karl Přechodka 2 x kanál / ohebné potrubí D Ax Ax (2xA) Materiál: Pozinkovaný plech Kód A x Průměr D Cena K x 1 x mm 125 mm 945,- K x 1 x mm 1 mm 945,- K x 200 x 90 mm 1 mm 1 074,- Redukce kanál / ohebné potrubí dz 160 Az z Materiál: Pozinkovaný plech Kód Aw x w Průměr Cena Az x z Průměr dz K mm 215,- 149 x 49 mm 98 mm K x mm 125 mm 215,- 149 x 49 mm 123 mm K mm 236,- 149 x 49 mm 148 mm K x 90 mm 1 mm 236,- 199 x 89 mm 148 mm Úchytka kanál, 70, , 200, 3, 2x 6.4 Materiál: Pozinkovaný plech Kód Průměr Aw x w Cena K x mm 23,- K x 90 mm 30,- K x 70 mm 97,- 09/2015 Ceny bez DPH 20.17

18 Karl ӏ Teplovzdušné ventilátory Teplovzdušný ventilátor AN Teplovzdušný ventilátor AN slouží k distribuci teplého vzduchu z krbu do místností domu. Má tepelně a akusticky izolovaný lopatkový větrák a integrovaný termostat. Jakmile teplotní čidlo na vstupu do ventilátoru zaznamená dosažení nastavené teploty, ventilátor se automaticky zapne. Vypnutí potom nastane, až teplota na vstupu klesne pod nastavenou teplotu na termostatu ventilátoru. Maximální teplota okolí: C Maximální provozní teplota: 1 C Rozsah nastavení termostatu: 10-1 C Napětí: jednofázové 230 V, Hz Stupeň ochrany: IP20 Hlučnost: 65 d Kód Typ Výkon Cena Průměr Hmotnost Příkon K AN1 400 m 3 /hod 3 717,- 125 mm 5 kg W K AN2 600 m 3 /hod 4 1,- 1 mm 7 Kg 80 W K AN3 800 m 3 /hod 4 928,- 1 mm 8 Kg 118 W Příslušenství Kód Typ Cena K Regulátor otáček podomítkový 1 074,- Součástí je i podomítková krabička. Tento regulátor pracuje v režimu 230 V. Nelze použít v kombinaci s ventilátory ANeco a ANANeco Ceny bez DPH 09/2015

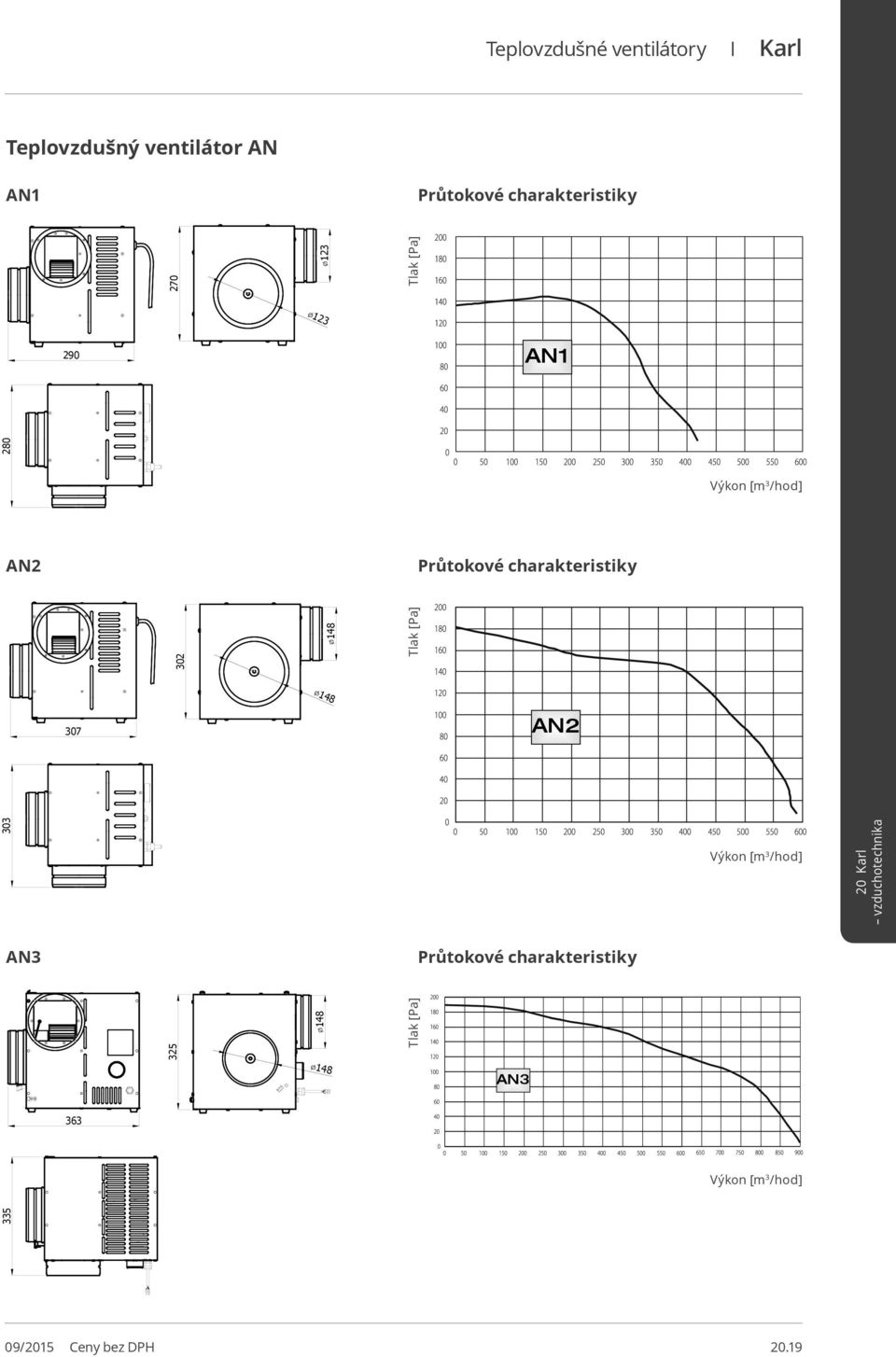

19 Teplovzdušné ventilátory ӏ Karl Teplovzdušný ventilátor AN AN1 Průtokové charakteristiky AN1 AN Výkon [m 3 /hod] AN1 AN2 Průtokové charakteristiky Tlak [Pa] AN2 AN2 303 AN2 Výkon [m 3 /hod] AN3 Průtokové charakteristiky Tlak [Pa] Tlak [Pa] AN3 AN3 AN3 Výkon [m 3 /hod] /2015 Ceny bez DPH 20.19

20 Karl ӏ Teplovzdušné ventilátory Ventilační sestava ANAN Teplovzdušný ventilátor s bypassem ANAN slouží k přípravě a distribuci teplého vzduchu z krbu do místností v budově. Oproti samotnému ventilátoru obsahuje navíc bypass, vratnou klapku a kovový filtr. Maximální teplota okolí: C Maximální provozní teplota: 180 C Rozsah nastavení termostatu: 10-1 C Napětí: jednofázové 230 V, Hz Stupeň ochrany: IP20 Hlučnost: 65 d Kód Typ Výkon Cena Průměr Hmotnost Příkon K ANAN1 400 m 3 /hod 6 052,- 125 mm 8,5 kg W K ANAN2 600 m 3 /hod 6 657,- 1 mm 11,0 Kg 80 W K ANAN3 800 m 3 /hod 7 521,- 1 mm 12,5 Kg 118 W Příslušenství Kód Typ Výkon Cena K Regulátor otáček podomítkový 1 074,- Součástí je i podomítková krabička. Tento regulátor pracuje v režimu 230 V. Nelze použít v kombinaci s ventilátory ANeco a ANANeco. Funkce ypassu studený vzduch odvedení horkého vzduchu přes bypass teplý vzduch z kamen horký vzduch z kamen horký vzduch z kamen Horký vzduch z kamen má teplotu nižší, než je nastaveno na ventilátoru (například méně než 40 C). Ventilátor nepracuje. Teplý vzduch z kamen má teplotu od 40 C do 70 C. Ventilátor pracuje. Horký vzduch z kamen má teplotu od 70 C do 180 C. Ventilátor pracuje a pomocí bimetalové klapky přisává studený vzduch. Došlo k výpadku elektrické energie a ventilátor nemůže pracovat. Ventilátor nepracuje, ale bimetalová klapka otevírá bypass a horký vzduch odchází mimo ventilátor (tím jej chrání proti poškození) Ceny bez DPH 09/2015

21 Teplovzdušné ventilátory ӏ Karl Ventilační sestava ANAN ANAN ANAN ANAN /2015 Ceny bez DPH 20.21

22 Karl ӏ Teplovzdušné ventilátory Teplovzdušný ventilátor ANeco ANeco přináší zdokonalenou koncepci teplovzdušného ventilátoru. Disponuje vysoce výkonným elektronickým motorem, který zajišťuje vyšší výkon ventilátoru a zaručuje až o % nižší spotřebu elektrické energie oproti standardním ventilátorům na trhu. Tento elektronický motor spolu s kruhovou konstrukcí zajistí, že jeho chod téměř neuslyšíte! Poloha umístění ventilátoru je velice variabilní. Ventilátor je možné otáčet kolem osy a může být umístěn i svisle. Součástí je i externí termostat, který bez ohledu na umístění ventilátoru zabudujete do bezprostřední blízkosti krbu a reakce spínání je tak okamžitá. Je možné připojit regulátor otáček pracující v režimu 0-10V. Maximální teplota okolí: C Maximální provozní teplota: 1 C Rozsah nastavení termostatu: 0-1 C Napětí: jednofázové 230 V, Hz Stupeň ochrany: IP20 Hlučnost: zanedbatelná Kód Typ Výkon Cena Průměr Hmotnost Příkon K ANeco1 400 m 3 /hod 8 059,- 125 mm 6 kg 40 W K ANeno2 600 m 3 /hod 8 845,- 1 mm 7 Kg 65 W K ANeno m 3 /hod ,- 1 mm 8 Kg 128 W Příslušenství Kód Typ Cena K Regulátor otáček na omítku 867,- Tento regulátor pracuje v režimu 0 10V. Nelze použít v kombinaci s ventilátory AN a ANAN Ceny bez DPH 09/2015

23 Teplovzdušné ventilátory ӏ Karl Teplovzdušný ventilátor ANeco ANeco1 Průtokové charakteristiky Tlak [Pa] Výkon [m 3 /hod] ANeco2 Průtokové charakteristiky Tlak [Pa] Výkon [m 3 /hod] ANeco Tlak [Pa] Průtokové charakteristiky Výkon [m 3 /hod] 09/2015 Ceny bez DPH 20.23

24 Karl ӏ Teplovzdušné ventilátory Ventilační sestava ANANeco Ventilační sestava kombinuje nový typ ventilátoru ANeco s bypassem, vratnou klapkou a kovovým filtrem. Sestava umožňuje zcela bezpečný a efektivní rozvod horkého vzduchu. Maximální teplota okolí: C Maximální provozní teplota: 180 C Rozsah nastavení termostatu: 0-1 C Napětí: jednofázové 230 V, Hz Stupeň ochrany: IP20 Hlučnost: zanedbatelná Kód Typ Výkon Cena Průměr Hmotnost Příkon K ANANeco1 400 m 3 /hod ,- 125 mm 11 kg 40 W K ANANeco2 600 m 3 /hod ,- 1 mm 15 Kg 65 W K ANANeco m 3 /hod ,- 1 mm 16 Kg 128 W Příslušenství Kód Typ Cena K Regulátor otáček na omítku 867,- Tento regulátor pracuje v režimu 0 10V. Nelze použít v kombinaci s ventilátory AN a ANAN Ceny bez DPH 09/2015

25 Teplovzdušné ventilátory ӏ Karl Ventilační sestava ANANeco ANANeco1 Průtokové charakteristiky ANANeco Tlak [Pa] Tlak [Pa] Průtokové charakteristiky Výkon [m 3 /hod] Výkon [m 3 /hod] ANANeco Tlak [Pa] Průtokové charakteristiky Výkon [m 3 /hod] 09/2015 Ceny bez DPH 20.25

26 Karl ӏ Ventilační mřížky STYLE s uzavíratelnou žaluzií Maximální pracovní teplota: 180 C Materiál mřížky: ocel lakovaná práškovou barvou Materiál rámečku: pozinkovaný plech Kód barva bílá Kód barva černá mřížky Az x z Cena Plocha průduchu rámečku Ez x Fz průduchu Cz x Dz K K x 145 mm 534,- 140 cm x 118 mm 1 x 95 mm K K x 170 mm 611,- 165 cm x 143 mm 140 x 120 mm K K x 170 mm 654,- 225 cm x 140 mm 190 x 120 mm K K x 220 mm 775,- 285 cm x 195 mm 170 x 170 mm K K x 170 mm 792,- 325 cm x 143 mm 275 x 120 mm K K x 195 mm 827,- 395 cm x 168 mm 275 x 145 mm K K x 170 mm 973,- 475 cm x 143 mm 400 x 120 mm K K x 220 mm 1 102,- 674 cm x 193 mm 400 x 170 mm K K x 240 mm 1 205,- 754 cm x 213 mm 400 x 190 mm w Cz x z Dz Cz x Dz Aw Az 34 Fz z Az 34 Fz Fz Fz Ez Ez Ez Ez Ceny bez DPH 09/2015

27 Ventilační mřížky ӏ Karl STYLE s pevnou žaluzií Maximální pracovní teplota: 180 C Materiál mřížky: ocel lakovaná práškovou barvou Materiál rámečku: pozinkovaný plech Kód barva bílá Kód barva černá mřížky Az x z Cena Plocha průduchu rámečku Ez x Fz průduchu Cz x Dz K K x 145 mm 399,- 140 cm x 118 mm 1 x 95 mm K K x 170 mm 471,- 165 cm x 143 mm 140 x 120 mm K K x 170 mm 519,- 225 cm x 140 mm 190 x 120 mm K K x 220 mm 630,- 285 cm x 195 mm 170 x 170 mm K K x 170 mm 606,- 325 cm x 143 mm 275 x 120 mm K K x 195 mm 670,- 395 cm x 168 mm 275 x 145 mm K K x 170 mm 782,- 475 cm x 143 mm 400 x 120 mm K K x 220 mm 926,- 674 cm x 193 mm 400 x 170 mm K K x 240 mm 990,- 754 cm x 213 mm 400 x 190 mm Aw Az Fz Fz z w z Cz x Dz Cz x Dz Az Fz Ez Ez Ez Fz Ez 09/2015 Ceny bez DPH 20.27

28 Karl ӏ Ventilační mřížky STYLE se síťkou Maximální pracovní teplota: 180 C Materiál mřížky: ocel lakovaná práškovou barvou Materiál rámečku: pozinkovaný plech Kód barva bílá Kód barva černá mřížky Az x z Cena Plocha průduchu rámečku Ez x Fz průduchu Cz x Dz K K x 145 mm 265,- 140 cm x 118 mm 1 x 95 mm K K x 170 mm 287,- 165 cm x 143 mm 140 x 120 mm K K x 170 mm 318,- 225 cm x 140 mm 190 x 120 mm K K x 220 mm 363,- 285 cm x 195 mm 170 x 170 mm K K x 170 mm 355,- 325 cm x 143 mm 275 x 120 mm K K x 195 mm 378,- 395 cm x 168 mm 275 x 145 mm K K x 170 mm 469,- 475 cm x 143 mm 400 x 120 mm K K x 220 mm 529,- 674 cm x 193 mm 400 x 170 mm K K x 240 mm 567,- 754 cm x 213 mm 400 x 190 mm Aw Aw Az Az Fz w z z w Cz z x Dz Cz x Dz Cz x Dz Az Fz Fz Ez Ez Ez Ceny bez DPH 09/2015

29 Ventilační mřížky ӏ Karl STYLE záklopový rošt s rámem Slouží jako ochrana mřížky STYL před promáčknutím při použití na stropech nízkých staveb a leženích. Díky snadné demontáži může být použita zároveň jako revizní otvor. Maximální pracovní teplota: 180 C Set obsahuje: zabudovací rámeček a krycí mříž Set neobsahuje mřížku STYLE Materiál: ocel lakovaná práškovou barvou + = Kód barva bílá Kód barva černá mřížky STYL Cena A x C x D K K x 170 mm 658,- 342 x 187 mm 328 x 173 mm K K x 195 mm 781,- 342 x 212 mm 328 x 198 mm K K x 170 mm 930,- 467 x 187 mm 453 x 173 mm K K x 240 mm 1 148,- 467 x 257 mm 453 x 243 mm *mřížka STYLE není součástí setu C D A 09/2015 Ceny bez DPH Typ kratki A C D Waga [mm] [mm] [mm] [mm] [kg] 325x ,0 325x ,3 4x ,0 4x ,

30 z 30 z 30 Karl ӏ Ventilační mřížky STYLE zápustný rámeček Pomocí tohoto rámečku lze mřížku STYLE zapustit tak, aby byla v jedné úrovni se stěnou obestavby. Maximální pracovní teplota: 180 C Materiál: ocel lakovaná práškovou barvou Kód barva bílá Kód barva černá mřížky A x Cena rámečku Az x z Cz x Dz K K x 145 mm 202,- 203 x 148 mm 183 x 124 mm K K x 170 mm 202,- 193 x 173 mm 173 x 149 mm K K x 170 mm 215,- 243 x 173 mm 223 x 149 mm K K x 220 mm 215,- 223 x 223 mm 203 x 199 mm K K x 170 mm 223,- 328 x 173 mm 308 x 149 mm K K x 195 mm 231,- 328 x 198 mm 308 x 174 mm K K x 170 mm 240,- 453 x 173 mm 433 x 149 mm K K x 220 mm 256,- 453 x 223 mm 433 x 199 mm K K x 240 mm 264,- 453 x 243 mm 433 x 219 mm Cz Dz Dz Az Az z Cz Dz 190x x x x x x x x x Ceny bez DPH 09/2015

31 C Ventilační mřížky ӏ Karl STYLE clonící deska Tato clonící deska zabraňuje prostupu světla do krbové obestavby. Prostor za mřížkou tak zůstává opticky černý. Montuje se na zazdívací rámeček mřížky STYLE. Maximální pracovní teplota: 180 C Materiál: ocel lakovaná černou práškovou barvou 78 Kód mřížky STYLE Cena desky A x K x 145 mm 83,- 180 x 120 mm K x 170 mm 91,- 170 x 145 mm K x 170 mm 107,- 220 x 145 mm K x 220 mm 116,- 200 x 195 mm K x 170 mm 124,- 305 x 145 mm K x 195 mm 132,- 305 x 170 mm K x 170 mm 157,- 430 x 145 mm K x 220 mm 165,- 430 x 195 mm K x 240 mm 173,- 430 x 215 mm A 78 09/2015 Ceny bez DPH 20.31

32 Karl ӏ Ventilační mřížky Připojení mřížky STYLE na ohebné potrubí Materiál: Pozinkovaný plech lakovaný černou práškovou barvou Kód mřížky STYLE Průměr Al. potrubí Cena A x K x 145 mm 100 mm 78,- 180 x 120 mm K x 170 mm 125 mm 87,- 170 x 145 mm K x 170 mm 1 mm 87,- 170 x 145 mm K x 170 mm 125 mm 107,- 220 x 145 mm K x 170 mm 1 mm 107,- 220 x 145 mm K x 220 mm 125 mm 128,- 200 x 195 mm K x 220 mm 1 mm 128,- 200 x 195 mm K x 170 mm 125 mm 149,- 305 x 145 mm K x 170 mm 1 mm 149,- 305 x 145 mm K x 195 mm 1 mm 169,- 305 x 170 mm K x 170 mm 2x 1 mm 297,- 430 x 145 mm K x 220 mm 2x 1 mm 339,- 430 x 195 mm K x 240 mm 2x 1 mm 380,- 430 x 215 mm A 18 A Ceny bez DPH 09/2015 d

33 Ventilační mřížky ӏ Karl SOLID bez žaluzie Materiál mřížky: ocel lakovaná práškovou barvou Materiál rámečku: pozinkovaný plech Kód barva bílá Kód barva krémová Kód barva černá Kód barva grafitová mřížky Az x z Cena Plocha průduchu rámečku Ez x Fz K K K K x 65 mm 94,- 42 cm x 44 mm K K K K x 135 mm 138,- 64 cm x 105 mm K K K K x 175 mm 160,- 98 cm x 140 mm K K K K x 175 mm 181,- 134 cm x 140 mm K K K K x 195 mm 218,- 234 cm x 165 mm K K K K x 195 mm 276,- 359 cm x 165 mm Az z CwxDw 35 Fz 5 35 Ez 09/2015 Ceny bez DPH 20.33

34 Karl ӏ Ventilační mřížky SOLID s uzavíratelnou žaluzií Materiál mřížky: ocel lakovaná práškovou barvou Materiál rámečku: pozinkovaný plech Kód barva bílá Kód barva krémová Kód barva černá Kód barva grafitová mřížky Az x z Cena Plocha průduchu rámečku Ez x Fz K K K K x 135 mm 254,- 64 cm x 105 mm K K K K x 175 mm 276,- 98 cm x 140 mm K K K K x 175 mm 327,- 134 cm x 140 mm K K K4004 K x 195 mm 421,- 234 cm x 165 mm K K K K x 195 mm 479,- 359 cm x 165 mm Az z CwxDw 35 Fz 5 35 Ez Ceny bez DPH 09/2015

35 Ventilační mřížky ӏ Karl SOLID na ohebné potrubí Materiál: Pozinkovaný plech Kód mřížky SOLID Průměr Al. potrubí d Cena A x K x 135 mm 100 mm 46,- 166 x 106 mm K x 175 mm 125 mm 49,- 166 x 141 mm K x 175 mm 1 mm 49,- 166 x 141 mm K x 175 mm 125 mm 58,- 216 x 141 mm K x 175 mm 1 mm 58,- 216 x 141 mm K x 195 mm 125 mm 73,- 301 x 166 mm K x 195 mm 1 mm 73,- 301 x 166 mm K x 195 mm 125 mm 87,- 456 x 166 mm K x 195 mm 1 mm 87,- 456 x 166 mm d 15 A Přechodka kanál / mřížka SOLID 280, (2) Fw Ew Aw w 40 Kód Aw x w Mřížka SOLID Cena Ew Fw K x 195 mm 178,- 105 mm 165 mm K x mm 175 x 195 mm 178,- 140 mm 165 mm K x 245 mm 178,- 140 mm 215 mm K x 195 mm 190,- 105 mm 165 mm K x 90 mm 175 x 195 mm 190,- 140 mm 165 mm K x 245 mm 190,- 140 mm 215 mm 09/2015 Ceny bez DPH 20.35

36 Karl ӏ Ventilační mřížky KLASIK bez žaluzie Materiál mřížky: ocel lakovaná práškovou barvou Materiál rámečku: pozinkovaný plech Kód barva bílá Kód barva zlatá patina Kód barva stříbrná patina Kód barva měděná patina mřížky Az x z Cena Plocha průduchu rámečku Ez x Fz MZ1- MZ1-ZL MZ1-ST MZ1-M 192 x 123 mm 188,- 54 cm x 105 mm MZ2- MZ2-ZL MZ2-ST MZ2-M 192 x 186 mm 241,- 98 cm x 160 mm MZ3- MZ3-ZL MZ3-ST MZ3-M 340 x 186 mm 316,- 198 cm x 160 mm MZ4- MZ4-ZL MZ4-ST MZ4-M 4 x 123 mm 268,- 156 cm x 105 mm MZ5- MZ5-ZL MZ5-ST MZ5-M 533 x 186 mm 482,- 334 cm 2 6 x 160 mm Materiál mřížky: ocel s povrchovou úpravou chrom-nikl Materiál rámečku: pozinkovaný plech Kód mřížky Az x z Cena Plocha průduchu rámečku Ez x Fz MZ1-CH 192 x 123 mm 203,- 54 cm x 105 mm MZ2-CH 192 x 186 mm 258,- 98 cm x 160 mm MZ3-CH 340 x 186 mm 335,- 198 cm x 160 mm Az MZ4-CH 4 x 123 mm 306,- 156 cm x 105 mm z Fz z Az Ez Fz Ceny bez DPH 09/2015

37 Ventilační mřížky ӏ Karl KLASIK s uzavíratelnou žaluzií Materiál mřížky: ocel lakovaná práškovou barvou Materiál rámečku: pozinkovaný plech Kód - barva bílá Kód - barva zlatá patina Kód - barva stříbrná patina Kód - barva měděná patina mřížky Az x z Cena Plocha průduchu rámečku Ez x Fz MSZ1- MSZ1-ZL MSZ1-ST MSZ1-M 192 x 123 mm 282,- 54 cm x 105 mm MSZ2- MSZ2-ZL MSZ2-ST MSZ2-M 192 x 186 mm 316,- 98 cm x 160 mm MSZ3- MSZ3-ZL MSZ3-ST MSZ3-M 340 x 186 mm 430,- 198 cm x 160 mm Materiál mřížky: ocel s povrchovou úpravou chrom-nikl Materiál rámečku: pozinkovaný plech Kód mřížky Az x z Cena Plocha průduchu rámečku Ez x Fz MSZ1-CH 192 x 123 mm 295,- 54 cm x 105 mm MSZ2-CH 192 x 186 mm 386,- 98 cm x 160 mm Az MSZ3-CH 340 x 186 mm 482,- 198 cm x 160 mm z Fz z Az Ez Fz 09/2015 Ceny bez DPH 20.37

38 Karl ӏ Ventilační mřížky Formovatelná mřížka KLASIK na libovolný rádius Materiál mřížky: ocel lakovaná práškovou barvou Materiál rámečku: pozinkovaný plech z z Kód mřížky Az x z Az Cena Plocha průduchu rámečku Ez x Fz MZF- 340 x 186 mm 633,- 198 cm x 160 mm Fz Az Ez Fz Ez Ceny bez DPH 09/2015

39 Ventilační mřížky ӏ Karl Připojení mřížky KLASIK na ohebné potrubí Materiál: Pozinkovaný plech Kód mřížky KLASIK Průměr Al. potrubí Cena A x ZDJ-105x170/100-OC 192 x 123 mm 100 mm 95,- 170 x 105 mm ZDJ-160x170/125-OC 192 x 186 mm 125 mm 95,- 170 x 160 mm ZDJ-160x170/1-OC 192 x 186 mm 1 mm 95,- 170 x 160 mm ZDJ-160x315/125-OC 340 x 186 mm 125 mm 95,- 315 x 160 mm ZDJ-160x315/1-OC 340 x 186 mm 1 mm 95,- 315 x 160 mm ZDD-160x315/1-OC 340 x 186 mm 2x 1 mm 143,- 315 x 160 mm ZDD-160x6/1-OC 533 x 186 mm 2x 1 mm 178,- 6 x 160 mm 15 d A 09/2015 Ceny bez DPH 20.39

40 Karl ӏ Ventilační mřížky MAXI Materiál mřížky: ocel lakovaná práškovou barvou Materiál rámečku: ocel lakovaná práškovou barvou Kód - barva bílá Kód - barva černá mřížky Az x z Cena Plocha průduchu rámečku Ez x Fz K4009 K x 100 mm 417,- 140 cm x 75 mm K K x 100 mm 544,- 210 cm x 75 mm K K x 100 mm 665,- 280 cm x 75 mm K K x 100 mm 804,- 3 cm x 75 mm K K x 60 mm 405,- 47 cm x 34 mm K K x 60 mm 558,- 72 cm x 34 mm z Az 25 Ez Fz Ceny bez DPH 09/2015

41 Ventilační mřížky ӏ Karl MAXI nerez Materiál mřížky: nerez Materiál rámečku: ocel lakovaná šedou práškovou barvou Kód mřížky Az x z Cena Plocha průduchu rámečku Ez x Fz K x 100 mm 1 249,- 140 cm x 75 mm K x 100 mm 1 630,- 210 cm x 75 mm K x 100 mm 1 992,- 280 cm x 75 mm K x 100 mm 2 408,- 3 cm x 75 mm z Az 25 Ez Fz 70 09/2015 Ceny bez DPH 20.41

42 100 Karl ӏ Ventilační mřížky LINES Materiál mřížky: ocel lakovaná černou barvou Senotherm Materiál rámečku: ocel lakovaná černou barvou Senotherm Kód - barva černá mřížky š x v Cena Plocha průduchu A K x 100 mm 793,- 2 cm 2 3 mm K x 100 mm 1 272,- 460 cm 2 6 mm K x 100 mm 1 751,- 700 cm mm A A Ceny bez DPH 09/2015

43 D D C C + 20 C C + 20 C Ventilační otvory ӏ Karl Ventilační otvory s montážním rámem rovné Maximální pracovní teplota: 180 C Materiál pohledového rámečku: ocel lakovaná práškovou barvou Materiál těla ventilačního otvoru: ocel lakovaná práškovou barvou Materiál montážního rámu: pozinkovaná ocel Kód - barva bílá Kód - barva černá mřížky A x Cena Plocha průduchu C D E K K x 70 mm 963,- 125 cm 2 41 mm 91 mm 415 mm K K x 70 mm 1 361,- 265 cm 2 41 mm 91 mm 865 mm K K x 100 mm 1 084,- 235 cm 2 71 mm 120 mm 415 mm K K x 100 mm 1 565,- 515 cm 2 71 mm 120 mm 865 mm Maximální pracovní teplota: 180 C Materiál pohledového rámečku: broušená nerez Materiál těla ventilačního otvoru: ocel lakovaná černou práškovou barvou Materiál montážního rámu: pozinkovaná ocel Kód - nerez mřížky A x Cena Plocha průduchu C D E K x 70 mm 1 493,- 125 cm 2 41 mm 91 mm 415 mm K x 70 mm 2 107,- 265 cm 2 41 mm 91 mm 865 mm K x 100 mm 1 686,- 235 cm 2 71 mm 120 mm 415 mm K x 100 mm 2 408,- 515 cm 2 71 mm 120 mm 865 mm A A A E + 20 E + 20 E E E 09/2015 Ceny bez DPH 20.43

44 Karl ӏ Ventilační otvory Ventilační otvory s montážním rámem rohové Maximální pracovní teplota: 180 C Materiál pohledového rámečku: ocel lakovaná práškovou barvou Materiál těla ventilačního otvoru: ocel lakovaná práškovou barvou Materiál montážního rámu: pozinkovaná ocel Kód barva bílá Kód barva černá Typ mřížky A x x D Cena Plocha průduchu C E F G K K R 300 x 0 x 70 mm 1 758,- 365 cm 2 38 mm 320 mm 520 mm 120 mm K K R 300 x 0 x 100 mm 1 987,- 365 cm 2 68 mm 320 mm 520 mm 120 mm K K L 0 x 300 x 70 mm 1 758,- 365 cm 2 38 mm 520 mm 320 mm 120 mm K K L 0 x 300 x 100 mm 1 987,- 365 cm 2 68 mm 520 mm 320 mm 120 mm K K R/L 0 x 0 x 70 mm 1 842,- 495 cm 2 38 mm 520 mm 520 mm 120 mm K K R/L 0 x 0 x 100 mm 2 107,- 495 cm 2 68 mm 520 mm 520 mm 120 mm K K4008 R 0 x 700 x 70 mm 2 047,- 626 cm 2 38 mm 520 mm 720 mm 120 mm K K R 0 x 700 x 100 mm 2 348,- 626 cm 2 68 mm 520 mm 720 mm 120 mm K K L 700 x 0 x 70 mm 2 047,- 626 cm 2 38 mm 720 mm 520 mm 120 mm K K L 700 x 0 x 100 mm 2 348,- 626 cm 2 68 mm 720 mm 520 mm 120 mm Upozornění: při použití ve spodní části krbu (jako nasávací), je třeba zvolit obrácený typ Maximální pracovní teplota: 180 C Materiál pohledového rámečku: broušená nerez Materiál těla ventilačního otvoru: ocel lakovaná práškovou barvou Materiál montážního rámu: pozinkovaná ocel Kód - nerez Typ mřížky A x x D Cena Plocha průduchu C E F G K R 300 x 0 x 70 mm 2 721,- 365cm 2 38 mm 320 mm 520 mm 120 mm K R 300 x 0 x 100 mm 3 070,- 365 cm 2 68 mm 320 mm 520 mm 120 mm K L 0 x 300 x 70 mm 2 721,- 365 cm 2 38 mm 520 mm 320 mm 120 mm K L 0 x 300 x 100 mm 3 070,- 365 cm 2 68 mm 520 mm 320 mm 120 mm K R/L 0 x 0 x 70 mm 2 853,- 495 cm 2 38 mm 520 mm 520 mm 120 mm K R/L 0 x 0 x 100 mm 3 263,- 495 cm 2 68 mm 520 mm 520 mm 120 mm K R 0 x 700 x 70 mm 3 167,- 626 cm 2 38 mm 520 mm 720 mm 120 mm K R 0 x 700 x 100 mm 3 636,- 626 cm 2 68 mm 520 mm 720 mm 120 mm K L 700 x 0 x 70 mm 3 167,- 626 cm 2 38 mm 720 mm 520 mm 120 mm K L 700 x 0 x 100 mm 3 636,- 626 cm 2 68 mm 720 mm 520 mm 120 mm Upozornění: při použití ve spodní části krbu (jako nasávací), je třeba zvolit obrácený typ Ceny bez DPH 09/2015

45 A C A 0 519,5 G D A A+10 E G G A A A+10 A+10 E E D D D Ventilační otvory ӏ Karl Ventilační otvory s montážním rámem rohové V-OPEN V-OPEN narożna narożna niesymetrycz niesymetryc F F G G V-OPEN narożna niesymetryczna z ramką F +10 G C C C C+20 C+20 Při použití jako horní (výdechová) A A C C D D E E F F G G 0x300/ x300/ x0x/ x0/ x0/ x0/ , x700/ x700/70 0x700/70 A x0/100 0x0/ x0/70 0x0/ C+20 typ R/L typ L typ R Przekrój A C D E F G czynny [cm2] Waga 0x300/ ,8 0x300/ ,6 300x0x/ ,8 300x0/ D ,6 Při použití jako spodní (nasávací) 700x0/ ,3 700x0/ ,9 0x700/ ,3 0x700/ ,9 0x0/ ,8 0x0/ , typ R/L typ R typ L 09/2015 Ceny bez DPH

46 Karl ӏ Ventilační otvory Talířové ventily (Anemostaty) D C C A A 4x 3 Materiál talířového ventilu: ocel lakovaná bílou práškovou barvou Materiál rámečku: pozinkovaný plech Kód Průměr DN Cena Plocha průduchu Průměr ventilu A Průměr rámečku K mm 140,- 122 cm mm 123 mm K mm 165,- 176 cm mm 148 mm Talířové ventily (Anemostaty) NEREZ D C A C A 4x 3 Materiál talířového ventilu: nerez Materiál rámečku: Pozinkovaný plech Kód Průměr DN Cena Plocha průduchu Průměr ventilu A Průměr rámečku K mm 496,- 122 cm mm 123 mm K mm 595,- 176 cm mm 148 mm Ceny bez DPH 09/2015

47 Revizní dvířka ӏ Karl Revizní dvířka REVIZOR Formát těchto dvířek byl uzpůsoben pro osazení na kachlový plášť (kachle 220 x 220 mm). Formátově tak nahrazuje předešlý model INVISILE. Výplň dveřního panelu je z vermikulitu tloušťky 30 mm, což poskytuje dobrou izolaci. Vermikulit lze snadno povrchově upravit stejně jako okolní stěny krbu, což činí dvířka prakticky neviditelné. Otevření dvířek se provádí za použití systému "click" - zatlačením na povrch dvířek mechanismus zámku odemkne a dvířka odskočí. Distanční kovové rolničky zajišťují vždy rovnoměrné spáry mezi dvířky a rámem Dvířka je možno otočit pro dosažení pravých i levých pantů Materiál rámů dvířek: ocelový plech, lakovaný bílou práškovou barvou Materiál dveřní výplně: vermikulit Kód Cena A K x 220 mm 2 105,- 439 mm 219 mm K x 440 mm 2 582,- 439 mm 439 mm 58 A A 09/2015 Ceny bez DPH 20.47

48 Karl ӏ Revizní dvířka Revizní dvířka KONTROL Výplň dveřního panelu je z vermikulitu tloušťky 30 mm, což poskytuje dobrou izolaci. Vermikulit lze snadno povrchově upravit stejně jako okolní stěny krbu, což činí dvířka prakticky neviditelné. Otevření dvířek se provádí za použití systému "click" - zatlačením na povrch dvířek mechanismus zámku odemkne a dvířka odskočí. Oproti revizním dvířkům REVIZOR jsou součástí balení montážní úchytky. Distanční kovové rolničky zajišťují vždy rovnoměrné spáry mezi dvířky a rámem Dvířka je možno otočit pro dosažení pravých i levých pantů Materiál rámů dvířek: ocelový plech, lakovaný bílou práškovou barvou Materiál dveřní výplně: vermikulit Kód Cena A K x 300 mm 2 313,- 299 mm 299 mm K x 600 mm 2 974,- 399 mm 599 mm K x 800 mm 3 469,- 599 mm 799 mm A A 58 A A 58 Ocelová revizní dvířka Materiál: ocelový plech lakovaný bílou barvou Kód Cena DKM10 200x x 200 mm 624,- DKM10 300x x 300 mm 914,- DKM10 400x x 400 mm 1 307,- DKM10 4x4 4 x 4 mm 1 446, Ceny bez DPH 09/2015
