Kompletní technologie pro výrobu dřevostaveb

Transkript

1 Kompletní technologie pro výrobu dřevostaveb

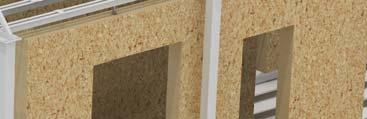

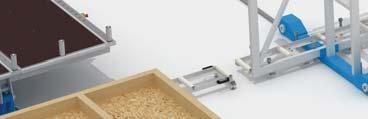

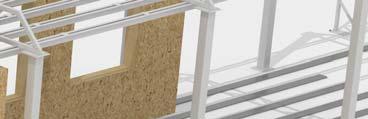

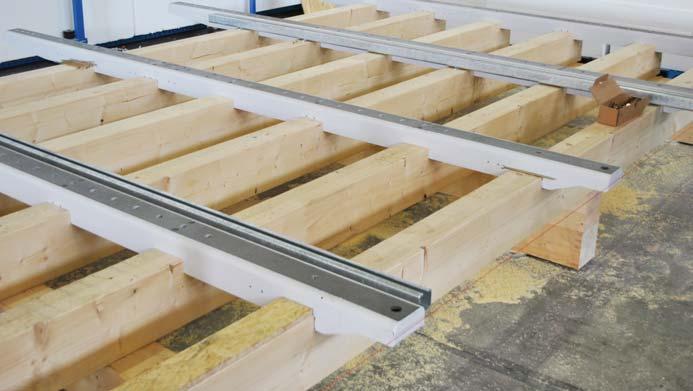

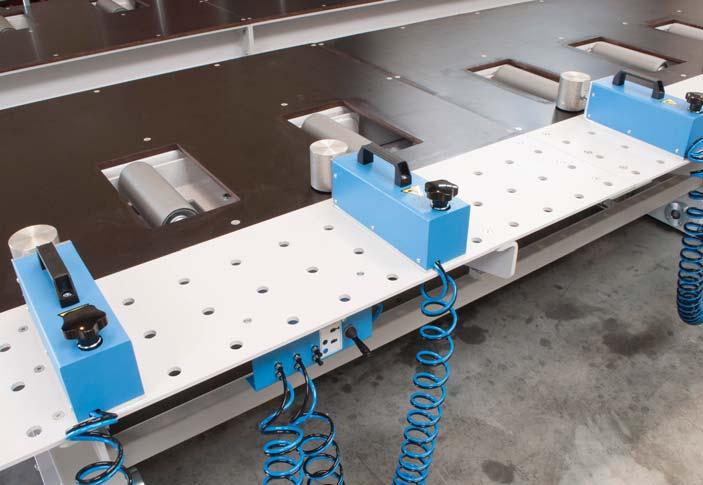

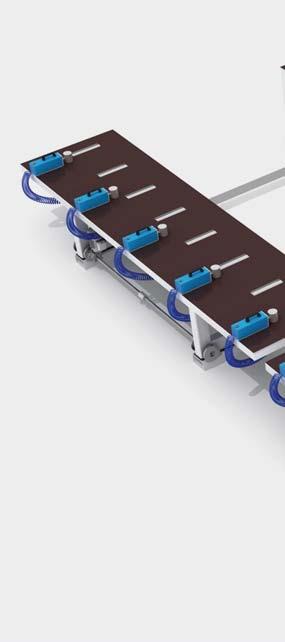

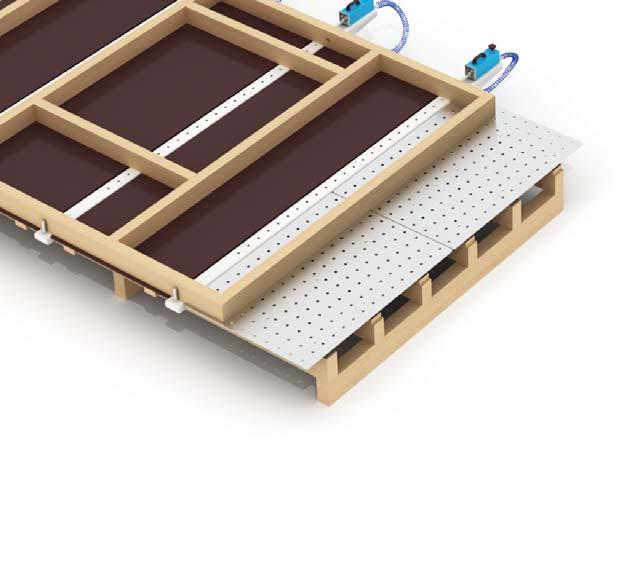

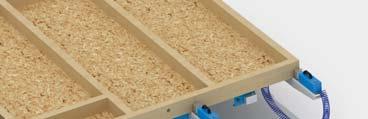

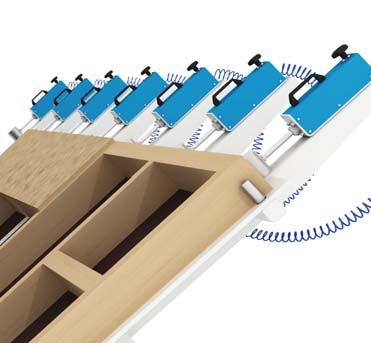

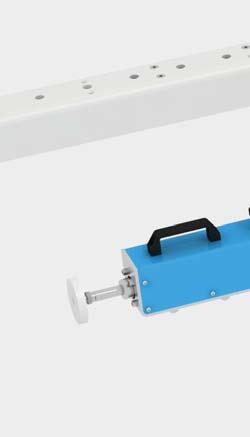

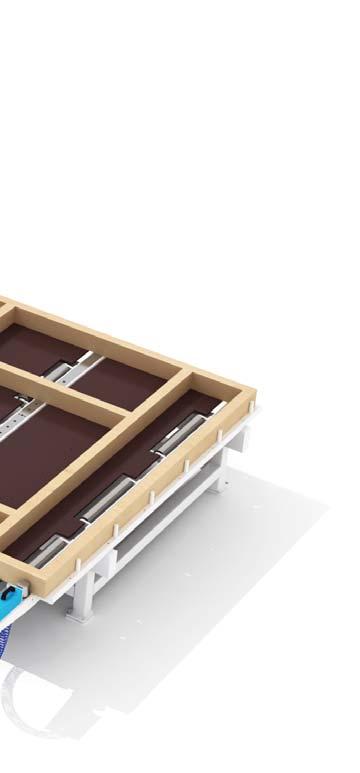

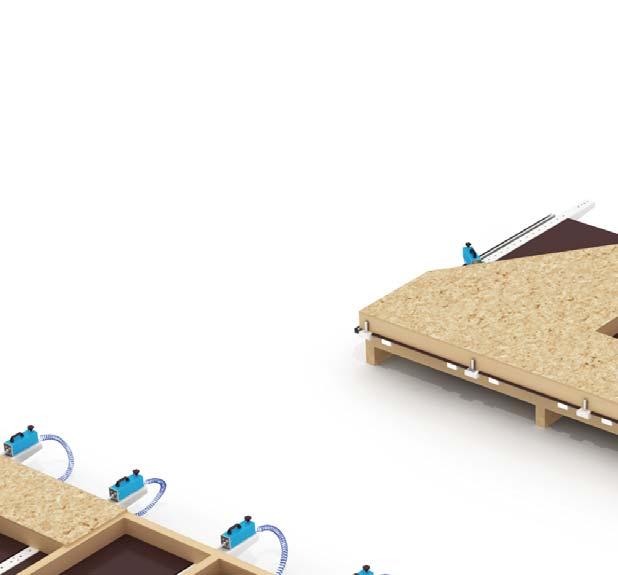

2 Efektivně podle vašich představ Přesnost a maximální produktivita Framer Basic je určen pro začínající firmy s výrobou do 10 domů za rok. Možnost dodání v systému DIY (dodělej si svépomocí) minimalizuje investici a nabízí sofistikovaný montážní systém pro všechny typy panelů. Montážní stoly nejsou doménou pouze velkých firem. Výroba panelů na montážních stolech přináší řadu výhod i menším firmám. Zvýšení objemu výroby při stejném počtu pracovníků Dokonalejší kontrola kvality produkce Vyšší výkon pracovníků Framer Profi je základní technologické řešení pro menší a střední firmy, které disponují výrobní plochou s možností jeřábové manipulace. Stůl umožňuje rychlou a přesnou montáž kompletních panelů i rámových polotovarů. Stabilní ocelová konstrukce Rychlé upevnění a uvolnění rámu Maximální variabilita výroby (stěny, stropy, střecha, okenní a dveřní H polotovary) Tvarová různorodost - rovné, šikmé štítové, úzké nadstavby Dvě pracovní pozice na jednom stole nezávislé přítlaky Regulovaná síla přítlaku Modulární sestava umožňuje vyrobit montážní stůl za velmi nízkou cenu. Dřevěná základna je vytvořena svépomocí na základě dodané dokumentace a naše technologie Framer obsahuje všechny ocelové a pneumatické prvky k dokončení funkčního montážního stolu. Stůl je navržen jako vstupní pracoviště přípravy rámů a umožňuje rychlou a variabilní montáž s jednoduchou a bezpečnou přepravou do dalšího montážního místa. Robustní konstrukce pro těžké průmyslové použití samostatně řízený stůl pro délku panelu do 12 m Integrované válečky s pneumatickým zvedáním pro posuv panelů Nastavení šířky pracoviště pro panely od 2 do 4 m Flexibilní montážní ergonomie (ergonomicky navržené průchody pro uložení) Příslušenství Odnímatelné prodloužení pro štítové stěny (800 mm) Nosník s dorazy pro stropní a střešní panely Válečky pro posun panelů Rastrová montážní deska Základní příčný nosník pro šířku panelu mm Univerzální pneumatický přítlak Doraz pro rastrovou desku Otočná deska přítlaku pro šikminy

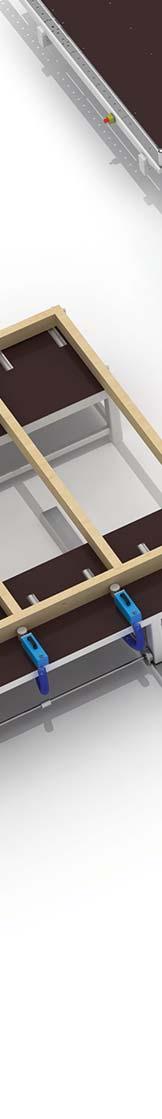

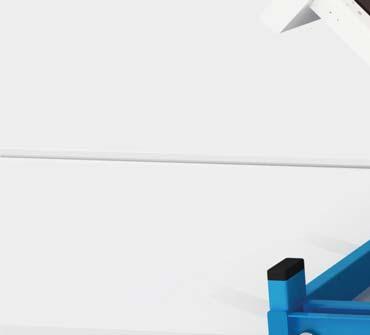

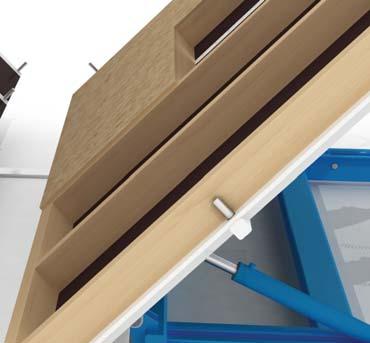

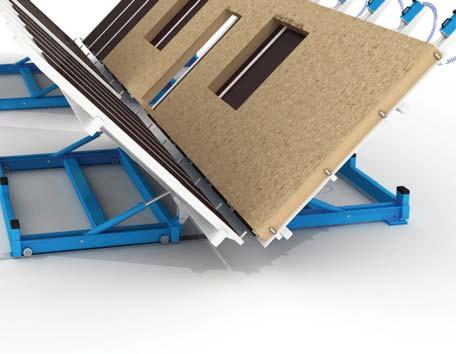

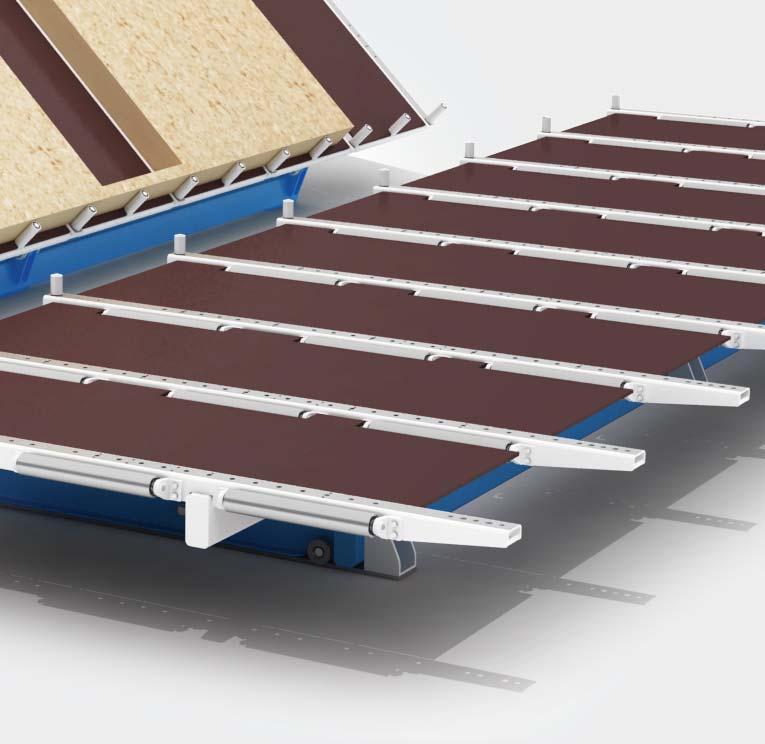

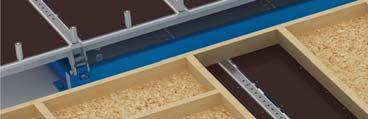

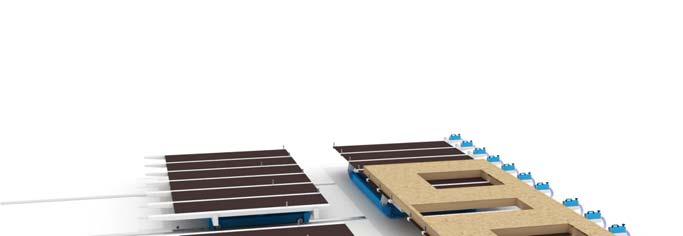

3 Úspěšná výroba díky technologiím Montážní překlápěcí stůl určený k výrobě dřevěných sendvičových panelů. Umožňuje fixaci připraveného rámu pomocí nastavitelných pneumatických přítlaků. Rám je následně opláštěn a pomocí sklápěcího mechanismu přesunut na protilehlý pracovní stůl. Na druhém pracovním stole je konstrukce rámu vyplněná izolací, případnou kabeláží a doplňky a namontována druhá krycí vrstva. Mobilní pracovní stůl se pohybuje pomocí hydraulických válců a snadno jej obsluhuje jedna osoba. Robustní konstrukce pro těžké průmyslové použití Vytvořen z laserově opracovaných ocelových profilů Vysoká produktivita minimalizace prostojů Manipulace s panely bez nutného jeřábu Kompletní příslušenství pro typické i atypické panely. (viz Framer) Konstrukce vhodná i pro nízkopodlažní výrobní haly 1 - přisunutí stolů k sobě 2 - naklonění ní pracovních stolů 3 - sevření stolů a přesunutí panelu na druhý stůl 4 - rozevření stolů a posunutí mobilního stolu do jeho pracovní pozice 5 - horizontální pohyb panelů rozjezd stolů do parkovací polohy Zvětšení pracovního prostoru mezi stoly až do vzdálenosti 1600 mm Významné zlepšení pracovní ergonomie na protilehlých stolech Možnost překlápění panelů s velkou variabilitou tloušťky konstrukce až 600 mm Nezávislé zvedání stolů - volitelné Možnost volby 2 způsobů práce: 2 samostatně řízené stoly pro délku panelu do 6 m (urychlení výroby krátkých panelů) 1 synchronizované pracoviště pro jeden panel v délce 13 m

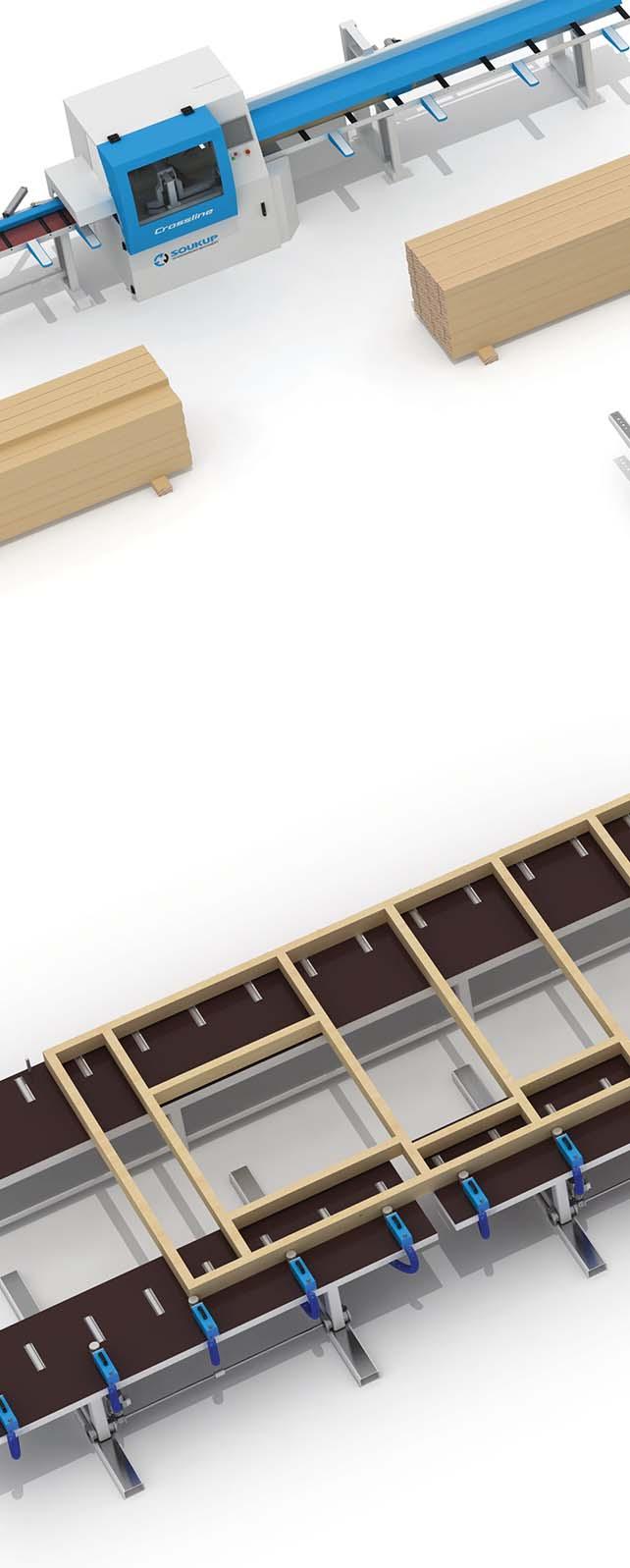

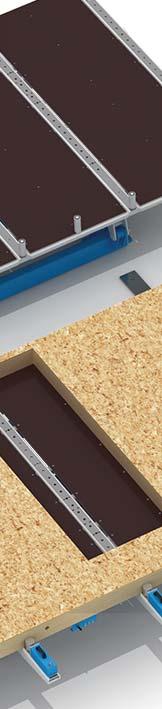

4 KOMPLETNÍ TECHNOLOGICKÁ ŘEŠENÍ Technologie navržená pro úspěch V roce 1891 byla v českých zemích otevřena první továrna na výrobu dřevěných panelů. Zahájila technologický trend výroby prefabrikovaných panelů v krytých halách, po kterém následovala rychlá montáž na staveništi. Tento výrobní postup je stále zdokonalován a modernizován. Výroba panelů v krytých halách s maximální prefabrikací je stále základem kvality a nákladově efektivní konstrukce dřevostaveb. Příklad technologie pro výrobu panelů s kapacitou až 50 rodinných domů za rok CROSSLINE 650 G - automatická zkracovací pila FRAMER LINE montážní stůl WING překlápěcí montážní stůl VERTIKÁLNÍ TRANSPORTÉR PANELŮ pro přesun panelů z montážních stolů do zásobníkové dráhy DOKONČOVACÍ LINKA určená k dokončování, skladování a expedici hotových panelů Kompletní příprava projektové dokumentace Individuální zákaznické řešení EXPEDITION LINE VERTICAL SUPPLY OF MATERIAL VERTICAL PANEL STORE / FINISHING LINES CUTTING LINE - CROSSLINE Výhody naší technologie: Nízké mzdové náklady Rychlá a bezpečná manipulace s panely Malé požadavky na výrobní plochu Výrobní hala s nízkou výškou stropu snížené náklady na vytápění a údržbu Optimalizované technické řešení s jednotnou kapacitou na všech pracovních stanicích Možnost postupného zvyšování kapacity Ekonomicky vyvážené investice

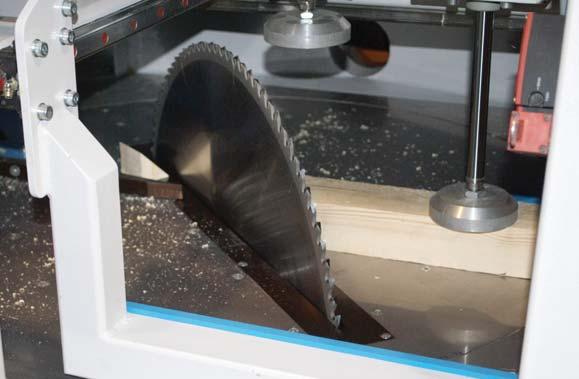

5 Přínosy předčí vaše očekávání Průměr pilového kotouče 500 mm 650 mm 650 mm Úhel řezu Délka materiálu 6000 mm (8000) 6000 mm (8000) mm Max. řezná výška 120 mm 160 mm 160 mm Rychlost posuvu 0-60 m/min 0-60 m/min m/min Automatická zkracovací pila je vybavena pilovým kotoučem o průměru 500 mm, servomotorem s elektronickým řízením a pevným výstupním stolem. Tato robustní příčná pila je určena k přípravě materiálu pro výrobu dřevěných panelů. Volitelně připojená tiskárna štítků automaticky označuje prvky, které vystupují z výroby, pro snadnou identifikaci v následné montáži. Crossline 500 se může stát součástí integrovaného systému řízení výroby, pokud je napojena na data z externího softwaru. Motor pro pilový kotouč Tolerance Odsávání Dotyková obrazovka Délka 5,5 kw 0,5 mm/m mm mm 7,5 kw 0,5 mm/m mm mm 7,5 kw 0,5 mm/m mm mm Šířka 1210 mm 1270 mm 1490 mm Výška 1590 mm 1805 mm 1900 mm Automatická zkracovací pila Crossline 650 je vybavena otočným stolem s pilovým kotoučem o průměru 650 mm umožňujícím šikmé řezy ±70. Materiál je posouván do stroje servomotorem s elektronickým řízením. Řezný diagram Crossline Řezný diagram Crossline 650 a 650 G Čelo materiálu je automaticky detekováno, jakmile se vsune do stroje. Přesnost řezání je zajištěna dvěma horními a dvěma bočními pneumatickými přítlaky s individuálním řízením a nastavením. Po vložení materiálu, jeho uchycení a nastavení úhlu, se pilový kotouč automaticky zvedne, aby provedl řez. Po odřezání se materiál uvolní a vytlačí na výstupní stůl Stroj může pracovat v manuálním režimu nebo automaticky a lze ho napojit na externí data Spodní frézovací jednotka volitelné Frézovací agregát pro automatickou výrobu drážek v materiálu pro dřevěné rámy Šířka frézované drážky min. 50 mm (podle nástroje) Maximální hloubka frézování 20 mm Zýšená tuhost konstrukce a kapacita výroby Automatická příčná řezací pila s otáčivým pilovým kotoučem určená pro přípravu materiálu na výrobu rámu pro dřevěné domy a lisované střešní konstrukce. Crossline 650 G je vybavena otočným pilovým kotoučem o průměru 650 mm umožňujícím šikmé řezy ±70. Materiál se vkládá do stroje servomotorem s elektronickým posuvem s neomezenou délkou vstupu. Čelo materiálu se automaticky detekuje, jakmile je zasunuto do stroje. Přesnost řezání je zajištěna dvěma horními a dvěma bočními pneumatickými svorkami s individuálním řízením a nastavením. Stroj může pracovat v manuálním režimu nebo pracovat automaticky, a lze ho napojit na externí data ve formátu BTL.

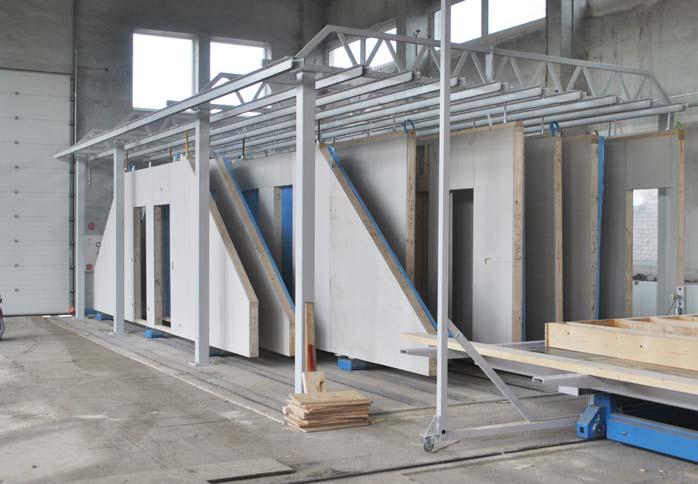

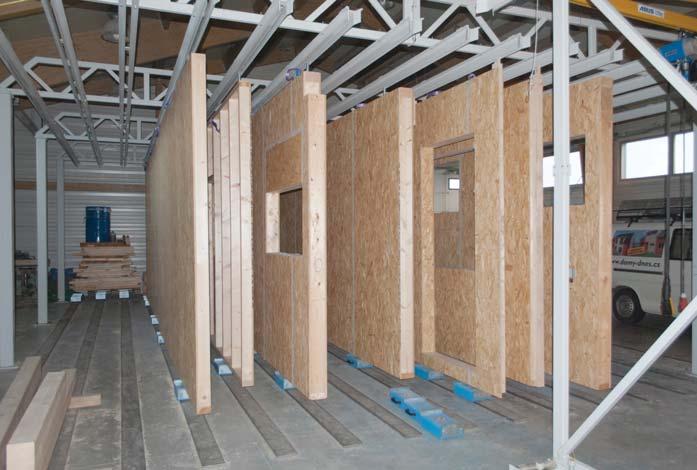

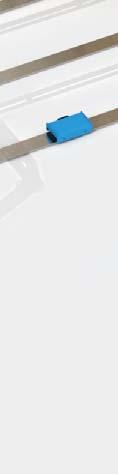

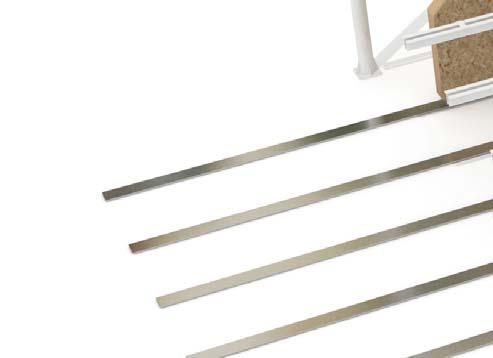

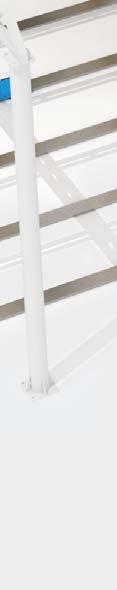

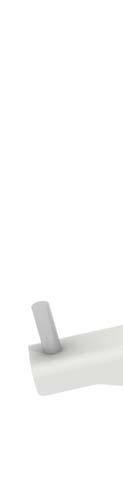

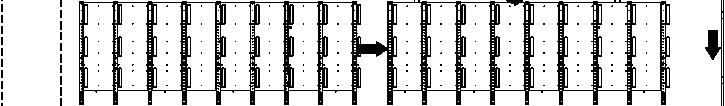

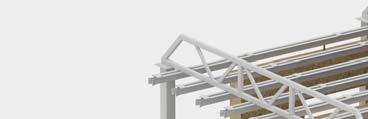

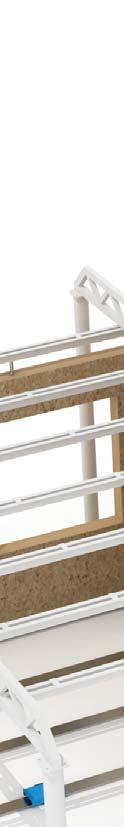

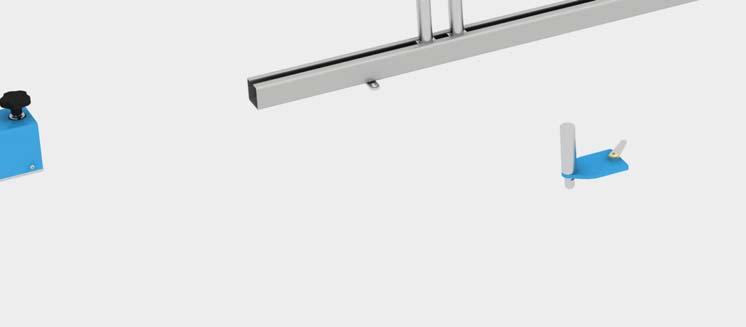

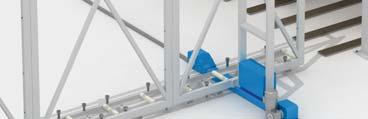

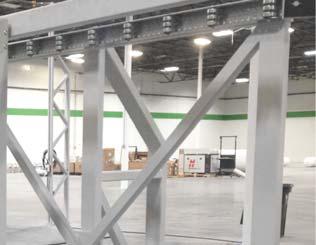

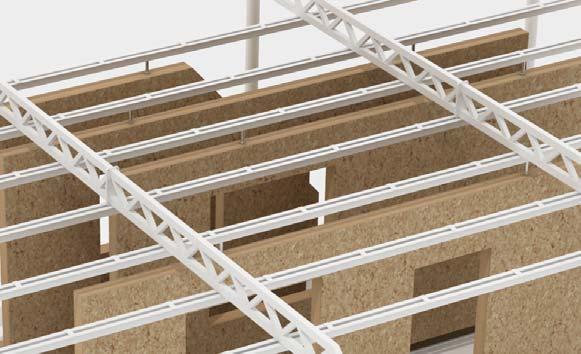

6 Jednoduše a bezpečně Organizovaná výroba Přesuvna pro panely s pevnou výškou Dokončovací dráha slouží pro přesun, dokončování a skladování panelů nastojato. Příčné nosníky nesou dvojité horní vodící dráhy pro bezpečné vedení panelů. Panely mají v horní hraně otvory pro zasunutí vodícího kolíku, který má stavitelnou délku přesně tak, aby byl panel bezpečně veden v horní vodící drážce. Spodní část je tvořena kolejnicí o šířce 160 mm, po které se pohybují panely na vozíčkách. Pokud vložíme mezi kolejnice překližkové pochozí desky, nebude dráha nijak vadit manipulaci ani práci při dokončování. Pro mokré procesy na vnějších stěnách je vhodné instalovat lokální odsávání a vytápění pro zrychlení vysychání. Mobilní přesuvné zařízení í určené pro rozvoz panelů od montážních stolů k jednotlivým zásobníkovým drahám. Konstrukce zařízení je tvořena ocelovým svařovaným rámem, který se posouvá po příčné kolejové dráze. Panel je ručním tlačením navezen do rámu a elektrickým motorem příčně přesouván na určenou pozici. Přesuvna pro panely s rozdílnou výškou Navrhovaná konfigurace dokončovací linky je závislá na následujících parametrech: Plánovanávýrobn výrobní kapacita Maximální délka vyráběných panelů Úroveň dokončení panelů Manipulační vybavení v místě expedice Velikost výrobních prostor Oběh materiálu Pracovní délka 6m - 9m - 12m Motorický přesun po příčných kolejových drahách Plynulá a elektronicky řízená regulace rychlosti posuvu Ovládací panel s možností umístění na obou stranách přesuvny Nosnost vozíku 2000 kg

7 Firmu SOUKUP jsme založili v roce 1991 a od počátku jsme se snažili naladit na potřeby svých zákazníků. Hlavním důvodem, proč jsme začali vyrábět naše vlastní stroje, byla absence strojů, které by plně splňovaly požadavky a potřeby truhlářů a korespondovaly s jejich způsobem myšlení a stylem práce. Když se podíváte na naše projekty podrobněji, najdete mnoho originálních přístupů a řešení pro různé technické úkony, které vycházejí z naší dlouholeté praktické zkušenosti s výrobou dřevoobráběcích strojů. Naši zákazníci nejsou pouze obsluhou našich strojů, ale tvoří součást celkového procesu výroby. Věříme, že správný výběr technologie a její citlivá instalace jsou spolu s potřebami zákazníků klíčové faktory pro budoucí úspěch ve výrobě. Rádi se s vámi podělíme o naše znalosti a zkušenosti. SOUKUP s.r.o. Komerční 518, Nupaky Tel.: info@soukup.cz
