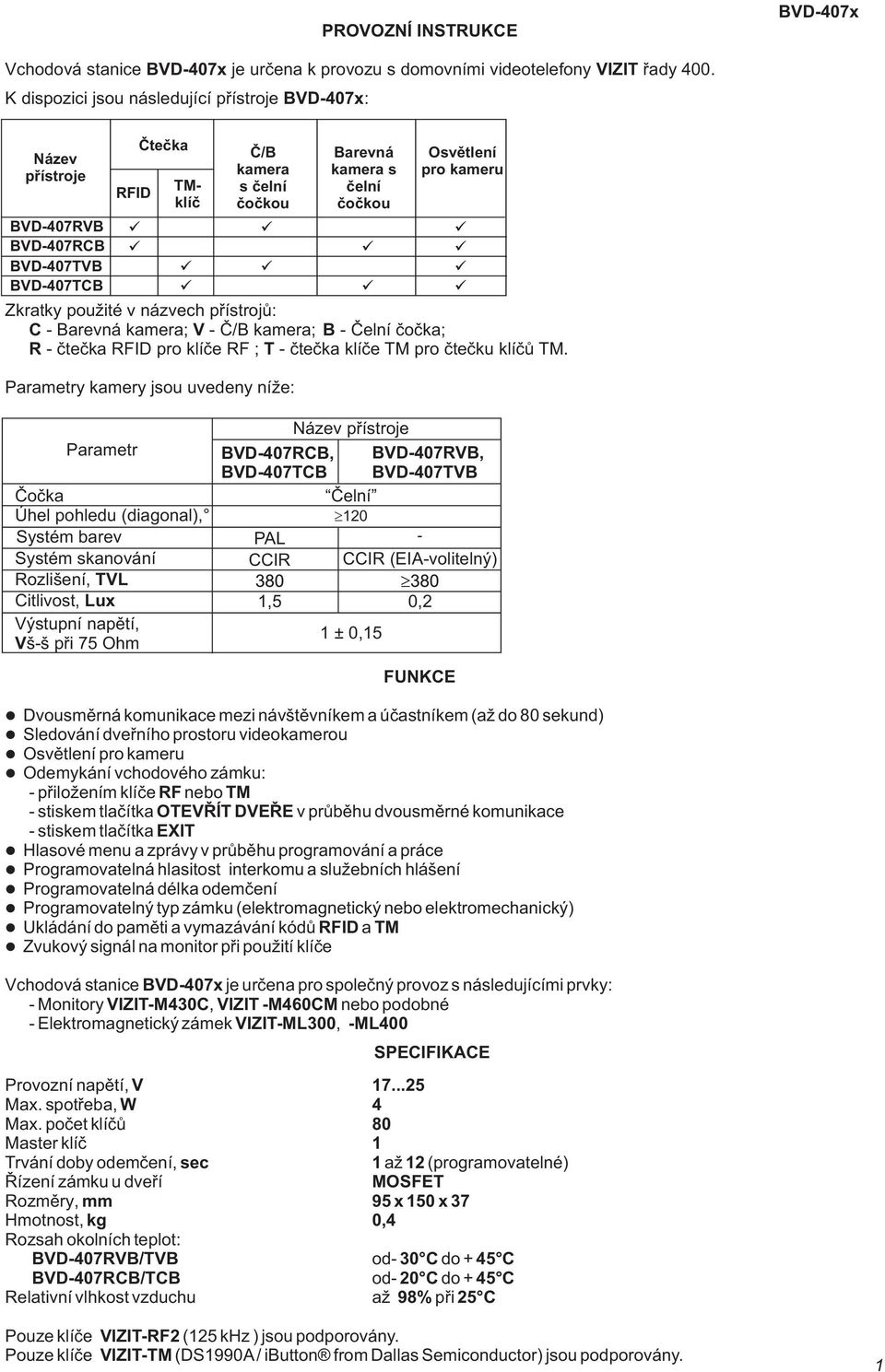

1 PROVOZNÍ INSTRUKCE BVD-07x Vchodová stanice BVD-07x je určena k provozu s domovními videotelefony VIZIT řady 00. K dispozici jsou následující přístroje BVD-07x: Název přístroje BVD-07RVB BVD-07RСB BVD-07TVB BVD-07TСB RFID Čtečka TMklíč Č/B kamera s čelní čočkou Zkratky použité v názvech přístrojů: C - Barevná kamera; V - Č/B kamera; B - Čelní čočka; R - čtečka RFID pro klíče RF ; T - čtečka klíče TM pro čtečku klíčů TM. Parametry kamery jsou uvedeny níže: Barevná kamera s čelní čočkou Osvětlení pro kameru Parametr Čočka Úhel pohledu (diagonal), Systém barev Systém skanování Rozlišení, TVL Citlivost, Lux Výstupní napětí, Vš-š při 7 Ohm Název přístroje BVD-07RCB, BVD-07RVB, BVD-07TCB BVD-07TVB Čelní ³0 PAL - CCIR CCIR (EIA-volitelný), 0, ± 0, FUNKCE ldvousměrná komunikace mezi návštěvníkem a účastníkem (až do 80 sekund) lsledování dveřního prostoru videokamerou losvětlení pro kameru lodemykání vchodového zámku: - přiložením klíče RF nebo TM - stiskem tlačítka OTEVŘÍT DVEŘE v průběhu dvousměrné komunikace - stiskem tlačítka EXIT lhlasové menu a zprávy v průběhu programování a práce lprogramovatelná hlasitost interkomu a služebních hlášení lprogramovatelná délka odemčení lprogramovatelný typ zámku (elektromagnetický nebo elektromechanický) lukládání do paměti a vymazávání kódů RFID a TM lzvukový signál na monitor při použití klíče Vchodová stanice BVD-07x je určena pro společný provoz s následujícími prvky: - Monitory VIZIT-M0C, VIZIT -M0CM nebo podobné - Elektromagnetický zámek VIZIT-ML00, -ML00 SPECIFIKACE Provozní napětí, V 7... Max. spotřeba, W Max. počet klíčů 80 Master klíč Trvání doby odemčení, sec až (programovatelné) Řízení zámku u dveří MOSFET Rozměry, mm 9 x 0 x 7 Hmotnost, kg 0, Rozsah okolních teplot: BVD-07RVB/TVB od- 0 C do + C BVD-07RCB/TCB od- 0 C do + C Relativní vlhkost vzduchu až 98% při C Pouze klíče VIZIT-RF ( khz ) jsou podporovány. Pouze klíče VIZIT-TM (DS990A / ibutton from Dallas Semiconductor) jsou podporovány.

kamera; V - Č/B kamera; B - Čelní čočka; R - čtečka RFID pro klíče RF ; T - čtečka klíče TM pro čtečku klíčů TM.

2 OBSAH BALENÍ Vchodová stanice BVD-07x Montážní souprava Návod k použití Obal ks. ks ks ks Zbývající zařízení potřebné pro vchodový videotelefon je k dodání na vyžádání. BEZPEČNOSTNÍ POKYNY Vchodovou stanicí neprochází napětí vyšší než VDC. Připojte zemnící vodič vchodové stanice k ochrannému zemnícímu vodiči. Pro zamezení poškození neprovádějte žádné opravy, elektroinstalaci a kódování při zapnutém zařízení. MONTÁŽ POZOR! Pro maximální spolehlivost tohoto výrobku jej nevystavujte dešti, sněhu nebo přímému slunečnímu záření! Před montáží si pozorně přečtěte návod k montáži a postup kroků a prostudujte si schéma zapojení. Rozměry pro montáž jsou uvedeny na obr. v mm. Střed vchodové stanice by měl být cca, m nad podlahou. Upevněte vchodovou stanici (obr. ) na dveře pomocí šroubů a hmoždinek do betonu, které jsou součástí montážní soupravy. Zasuňte záslepky do montážních otvorů. Pro minimalizaci zkreslení obrazu, použijte v obvodech videa koaxiální kabel s impedancí 7 Ohm. Upevněte koaxiální kabel do černého víka BVD-07x pomocí spony. POZOR! Impedance elektromechanického zámku by měla být min 0 Ohm. Impedance elektromagnetického zámku by měla být min 0 Ohm. Na svorky elektromechanického zámku připojte tlumící diodu (0 V/ A, nedodává se) v závěrném směru , 70 Obr. BVD-07- montážní rozměry

Pro zamezení poškození neprovádějte žádné opravy, elektroinstalaci a kódování při zapnutém zařízení. MONTÁŽ POZOR!

3 Obr. Montáž vchodové stanice na zeď KONTROLA FUNKCÍ Před zapnutím hlavního vypínače zkontrolujte všechna elektrická připojení. Zapněte hlavní vypínač. Na každé straně kamery se rozsvítí světlo. =Stiskněte tlačítko Ana vchodové stanici a na bytovém monitoru se ozve zvukový signál, který trvá po dobu stisknutí tlačítka. Na obrazovce se objeví obraz. Nastavte jas, kontrast a barvu podle potřeby. =Zdvihněte mikrotelefon a zkontrolujte dvousměrnou komunikaci (interkom). Po skončení zavěste. PROGRAMOVÁNÍ Existují dva programovací režimy: nastavení systému a nastavení služeb. Nastavení systému. Typ zámku Elektromagnetický zámek (ML) se uvolní, jakmile je vypnuto napětí na svorkách. Elektromagnetický zámek je nastaven standardně. Elektromechanický zámek (EL) se uvolní, jakmile je zapnuto napětí na svorkách.. Doba odemknutí ( až sekund) Standardní nastavení je 7 sekund. Pro elektromechanický zámek se doporučuje sekunda.. Hlasitost hlášení (Minimální / Střední / Maximální ) Standardně je nastavena střední hlasitost

Nastavte jas, kontrast a barvu podle potřeby. =Zdvihněte mikrotelefon a zkontrolujte dvousměrnou komunikaci (interkom). Po skončení zavěste.

4 . Uložení Master klíče do paměti Master klíč umožňuje snadné vkládání do programu a nastavení hlasitosti vchodové stanice. Nastavení služeb. Ukládání klíčů do paměti. Vymazávání klíčů přiložených ke čtečce z paměti. Vymazání všech klíčů z paměti Vstup do programovacího režimu, nastavení služeb a pohyby v něm jsou uvedeny na obr. -7. Vstup do programovacího režimu: - Zdvihněte mikrotelefon monitoru a zkontrolujte dvousměrnou komunikaci. - Sedmkrát stiskněte tlačítko OTEVŘÍT DVEŘE na monitoru. Tlačítko pokaždé podržte, dokud se neozve pípnutí. - Poté, kdy se obrazovka vypne, zavěste mikrotelefon. - Vchodová stanice začne vydávat zvukové signály a aktivuje zvukové menu. Podle hlášení menu postupujte při nastavení systému a služeb. Obsah nastavení, funkce a postup je uveden v části Programování. - Po skončení programování stiskněte tlačítko A. Ozve se hlášení Programování skončeno a vchodová stanice se vrátí do pohotovostního režimu. Programovací režim můžete aktivovat pomocí Master klíče uloženého do paměti při prvním programování. Změna hlasitosti vchodové stanice. Přiložte Master klíč v režimu dvousměrné komunikace na více než sekund. Stiskněte tlačítko A, chcete- li hlasitost postupně zvýšit. Ozývá se číslo kroku. K dispozici je 9 kroků. Znovu stiskněte tlačítko A, je-li to potřeba. Po skončení zavěste mikrotelefon. ZKRATKY LN Linka interkomu VO Video výstup Uzemnění VG Video uzemnění Napájení vchod. stanice LC Ovládání zámku Ec Napájení vest. kamery OP Otevřeno Vchodová stanice BVD-07x VO VG LN Ec LC OP B Monitor VIZIT-M0C LN+ LN- Vi DATA Ec Ec VI Elektromechanický zámek 0 V A D A Zdroj BPD8/ C Délka vodičů A+B C+D metry , 0, 0,8 0, 0,8, Min. průřez, mm² Obr. Vchodová stanice BVD-07x s monitorem VIZIT-M0C a elektromechanickým zámkem

Vstup do programovacího režimu: - Zdvihněte mikrotelefon monitoru a zkontrolujte dvousměrnou komunikaci. - Sedmkrát stiskněte tlačítko OTEVŘÍT DVEŘE na monitoru.

5 Elektromagnetický zámek VIZIT-ML00 C Zdroj BPD8/ D Tlačítko EXIT 00 Zelený Modrý Bílý Černý Červený A Vchodová stanice BVD-07x VO VG LN Ec LC OP E B Monitor VIZIT-M0C LN+ LN- VI DATA Ec Ec VI Délka vodičů A+B C+D metry 0 0, 0, 0, 0,8 Min. průřez, mm Obr. Vchodová stanice BVD-07x s monitorem VIZIT-M0C, VIZIT-ML00 a tlačítkem EXIT 00 Zapnuto Pohotovostní režim 7 stisků na tlačítko OTEV. DVEŘÍ na monitoru v režimu interkomu Přilož MASTER - klíč na více než sekund dlouhá pípnutí krátká pípnutí Nastavení služeb stisky na A nebo použití MASTER-klíče dlouhá pípnutí Stiskni & drž A > sec pro odchod z programování Nastavení systému stisky A nebo použití MASTER-klíče Obr. Přechod mezi nastavením služeb a systému

Vchodová stanice BVD-07x s monitorem VIZIT-M0C, VIZIT-ML00 a tlačítkem EXIT 00 Zapnuto Pohotovostní režim 7 stisků na tlačítko OTEV.

7 PROVOZ Stiskněte tlačítko Ana vchodové stanici. Ozve se zvonek na monitoru. Zdvihněte mikrotelefon a zkontrolujte dvousměrnou komunikaci. Stiskněte tlačítko OTEV. DVEŘE. Dveře se odemknou na nastavenou dobu. Zazní výzva Vstupte, prosím. Pak pokračuje dvousměrná komunikace. Zavěste mikrotelefon. Systém přejde do pohotovostního režimu. Poznámka: Dveře je možno odemknout i bez zdvihnutí mikrotelefonu. Stiskněte tlačítko OTEV. DVEŘE v okamžiku, kdy jste voláni. Dveře se odemknou. Ozve se výzva Vstupte, prosím, pak systém přejde do pohotovostního režimu. Zkontrolujte funkci všech klíčů. Je-li přiložený klíč uložen od paměti, dveře se odemknou, ozve se výzva Vstupte, prosím na vchodové stanici a na monitoru se ozve krátké pípnutí. Není-li přiložený klíč uložen v paměti, dveře zůstanou zamčené a ozve se hlášení Omlouváme se, přístup odmítnut. Stiskněte tlačítko EXIT 00, kterým se uvolní zámek zevnitř. Dveře se odemknou na nastavenou dobu, ozve se Dveře jsou otevřeny. V průběhu dvousměrné komunikace jsou signály použití klíče a uvolnění zámku deaktivovány. Stiskněte tlačítko MONITOR a aktivujte tak režim monitorování videokamerou (podrobnosti viz návod k použití monitorování). V průběhu sledování zdvihněte mikrotelefon, čímž aktivujete dvousměrnou komunikace s vchodovou stanicí. 7

Poznámka: Dveře je možno odemknout i bez zdvihnutí mikrotelefonu. Stiskněte tlačítko OTEV. DVEŘE v okamžiku, kdy jste voláni. Dveře se odemknou.
