Ecophon Master Ds. panelu je potažena skelnou tkaninou. Hrany jsou opatřeny nátěrem. Nosný rošt je vyroben z pozinkované oceli. Systém je patentován.

Transkript

1 Ecophon Master Ds Ecophon Master Ds je určen pro otevřené kanceláře nebo pro jiné prostory, kde jsou vysoké nároky na dobrou akustiku, srozumitelnost řeči a zároveň je požadováná demontovatelnost stropních panelů. Ecophon Master Ds se instaluje do skrytého nosného roštu, čímž se vytváří strop s hladkým vzhledem. Zešikmené hrany vytvářejí úzkou drážku mezi jednotlivými panely. Panely jsou snadno demontovatelné. Systém se skládá z Ecophon Master Ds a nosného roštu Ecophon Connect, hmotnost konstrukce je cca 6 Kg/m². Kvalita systému je dána použitím jak nosného roštu Ecophon Connect, tak i panelů Ecophon. Panely mají jádro vyrobené ze skelné vlny vysoké hustoty na bázi 3RD Technology. Viditelný povrch je opatřen vrstvou Akutex FT. Zadní strana panelu je potažena skelnou tkaninou. Hrany jsou opatřeny nátěrem. Nosný rošt je vyroben z pozinkované oceli. Systém je patentován. Pharmakon,, Denmark SYSTÉMOVÁ ŘADA Rozměry, T24 Tloušťka () 40 Instalační diagram M236, M242

2 Panel Master Ds Detail systému Master Ds Systém Master Ds Panely jsou snadno demontovatelné Akustika Zvuková absorpce: Výsledky zkoušek v souladu s EN ISO 354. Klasifikace podle EN ISO 11654, jednotlivé hodnoty pro NRC a SAA v souladu s ASTM C 423. α p, Praktický koeficient zvukové pohltivosti Master Ds 40, 95 o.d.s. Master Ds 40, 200 o.d.s. o.d.s = celková hloubka systému Frekvence, Hz o.d.s. α p, Praktický koeficient zvukové pohltivosti α w absorpční třída 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz ,40 0,85 0,85 0,90 1,00 1,00 0,90 A ,55 0,70 0,75 0,90 1,00 1,00 0,90 A o.d.s. NRC SAA ,90 0,91 AC(1.5) Articulation Class, ASTM E1111, ASTM E1110 D nfw Weighted normalized flanking level difference, ISO CAC db Ceiling Attenuation Class, ASTM 1414, ASTM E Přístupnost Panely lze snadno demontovat. Min. demontážní hloubka v souladu s instalačním diagramem. Údržba Denní stírání prachu a vysávání. Týdenní čištění za mokra. Světelná účinnost Bílá Frost, nejbližší barevný vzorek NCS S 0500-N, světelná odrazivost 85% (více než 99% odraženého světla je světlo rozptýlené). Koeficient zpětného odrazu je 63 mcd/(m²lx). Lesk < 1.

3 Odolnost proti vlhkosti Panely odolávají trvalé relativní vlhkosti prostředí do 95% při 30 C bez rizika vydouvání, deformace nebo oddělování jednotlivých vrstev (ISO 4611). Interiérové klimatické vlastnosti Certifikáty / Označení Finská emisní třída M1 Francouzská emisní třída VOC, A+ Švédská Asociace pro astma a alergie Kalifornská emisní směrnice, CDPH Vliv na životní prostředí Certifikáty / Označení Evropa Plně recyklovatelné. NORDIC ECOLABEL CO₂ Kg CO₂ equiv/m² 7,01 Vycházející z EPD v souladu s normou ISO / EN Požární bezpečnost Země Standard Třída Evropa EN A2-s1,d0 Jádro panelů je testováno a klasifikováno jako nehořlavé podle EN ISO Systém je klasifikován jako požárně odolný podle NT FIRE 003. Mechanické vlastnosti Údaje o podmínkách zatížení a nosnosti viz tabulka Funkční požadavky a Mechanické vlastnosti na Instalace Instalace dle montážního diagramu, instalačního postupu a pomocného výkresu. Pro informace o minimální celkové hloubce systému viz specifikace množství. Systémy nejsou vhodné pro malé místnosti (přibližně 2x2 m2). Stropy s velkým množstvím integrovaných prvků vyžadují pečlivé plánování a návrh. CE Certifikát označený CE potvrzuje důležité vlastnosti produktu jako jsou zvuková absorbce, emise, požární bezpečnost a únostnost systému. Všechny stropní systémy Ecophon mají CE certifikát stanovený Evropskou normou EN Další individuální vlastnosti produktů jsou deklarovány dokumentem Prohlášení o vlastnostech (DoP).

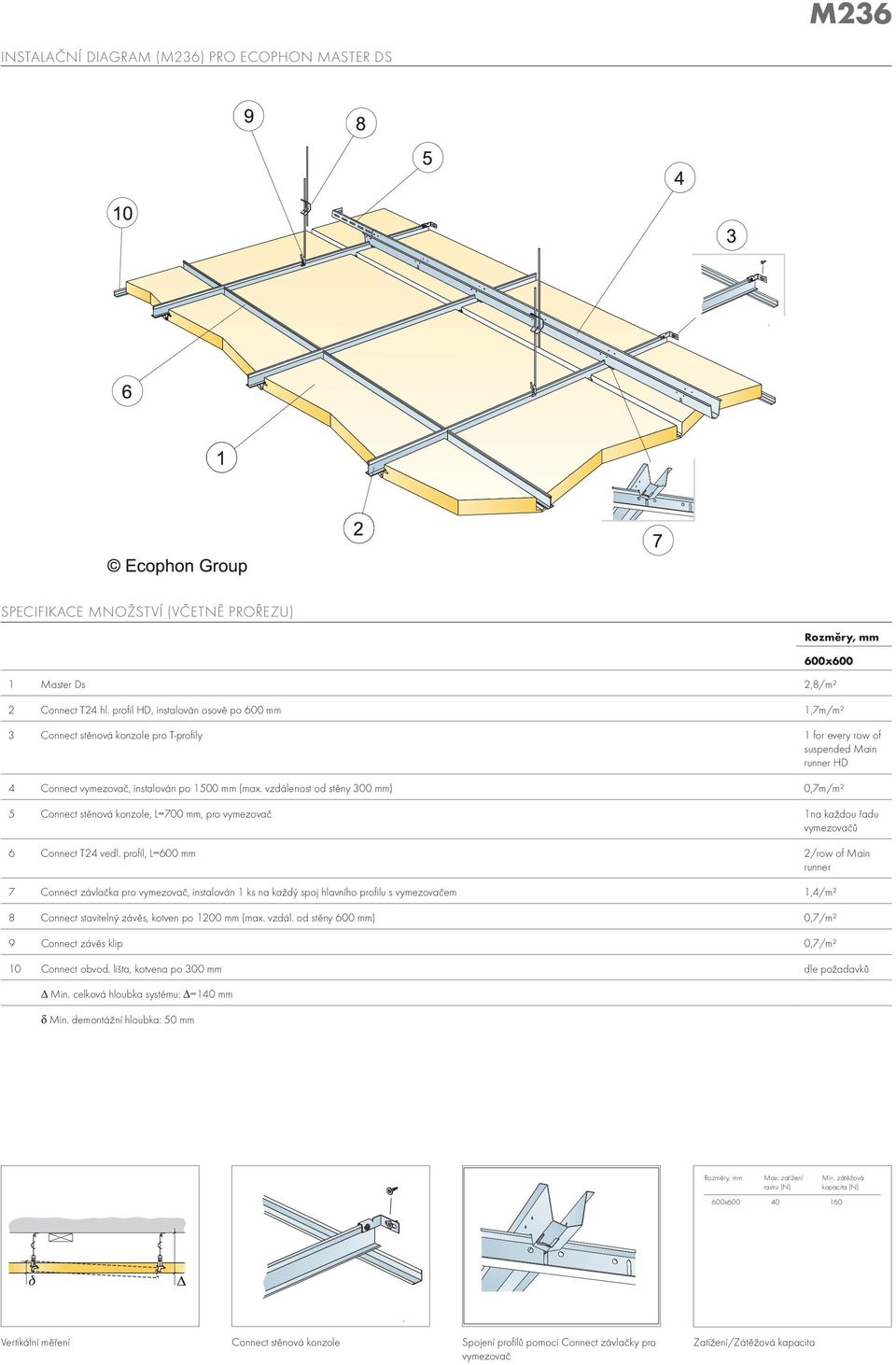

4 M236 Instalační diagram (M236) pro Ecophon Master Ds Specifikace množství (včetně prořezu) Rozměry, 1 Master Ds 2,8/m² 2 Connect T24 hl. profil HD, instalován osově po 600 1,7m/m² 3 Connect stěnová konzole pro T-profily 1 for every row of suspended Main runner HD 4 Connect vymezovač, instalován po 1500 (max. vzdálenost od stěny 300 ) 0,7m/m² 5 Connect stěnová konzole, L=700, pro vymezovač 1na každou řadu vymezovačů 6 Connect T24 vedl. profil, L=600 2/row of Main runner 7 Connect závlačka pro vymezovač, instalován 1 ks na každý spoj hlavního profilu s vymezovačem 1,4/m² 8 Connect stavitelný závěs, kotven po 1200 (max. vzdál. od stěny 600 ) 0,7/m² 9 Connect závěs klip 0,7/m² 10 Connect obvod. lišta, kotvena po 300 dle požadavků Δ Min. celková hloubka systému: Δ=140 δ Min. demontážní hloubka: 50 Rozměry, Max. zatížení rastru (N) Min. zátěžová kapacita (N) Vertikální měření Connect stěnová konzole Spojení profilů pomocí Connect závlačky pro vymezovač Zatížení/Zátěžová kapacita

5 M242 Instalační diagram (M242) pro Ecophon Master Ds Specifikace množství (včetně prořezu) Rozměry, 1 Master Ds 2,8/m² 2 Connect T24 hl. profil HD, instalován osově po 600 1,7m/m² 3 Connect stěnová konzole pro T-profily 1 for every row of suspended Main runner HD 4 Connect T24 vedl. profil, L=600 2/row of Main runner 5 Connect přímá konzole, instalována po ,1/m² 6 Connect obvod. lišta, kotvena po 300 dle požadavků 7 Connect stínová obvodová lišta, instalována po 300 dle požadavků Δ Min. celková hloubka systému: 95 δ Min. demontážní hloubka: 50 Rozměry, Max. zatížení rastru (N) Min. zátěžová kapacita (N) Vertikální měření Zavěšení pomocí přímé konzole Profily jsou přikotveny ke stěně Zatížení/Zátěžová kapacita
