1 Optimální akustická řešení pro vytvoření zdravé školy

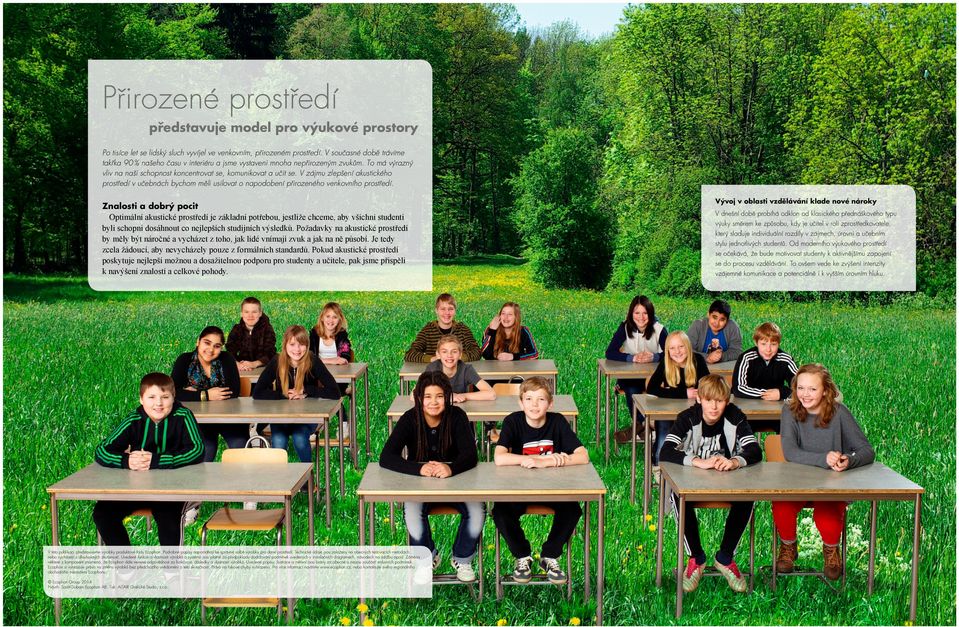

2 Přirozené prostředí představuje model pro výukové prostory Po tisíce let se lidský sluch vyvíjel ve venkovním, přirozeném prostředí. V současné době trávíme takřka 90 % našeho času v interiéru a jsme vystaveni mnoha nepřirozeným zvukům. To má výrazný vliv na naši schopnost koncentrovat se, komunikovat a učit se. V zájmu zlepšení akustického prostředí v učebnách bychom měli usilovat o napodobení přirozeného venkovního prostředí. Znalosti a dobrý pocit Optimální akustické prostředí je základní potřebou, jestliže chceme, aby všichni studenti byli schopni dosáhnout co nejlepších studijních výsledků. Požadavky na akustické prostředí by měly být náročné a vycházet z toho, jak lidé vnímají zvuk a jak na ně působí. Je tedy zcela žádoucí, aby nevycházely pouze z formálních standardů. Pokud akustické prostředí poskytuje nejlepší možnou a dosažitelnou podporu pro studenty a učitele, pak jsme přispěli k navýšení znalostí a celkové pohody. Vývoj v oblasti vzdělávání klade nové nároky V dnešní době probíhá odklon od klasického přednáškového typu výuky směrem ke způsobu, kdy je učitel v roli zprostředkovatele, který slaďuje individuální rozdíly v zájmech, úrovni a učebním stylu jednotlivých studentů. Od moderního výukového prostředí se očekává, že bude motivovat studenty k aktivnějšímu zapojení se do procesu vzdělávání. To ovšem vede ke zvýšení intenzity vzájemné komunikace a potenciálně i k vyšším úrovním hluku. V této publikaci představujeme výrobky produktové řady Ecophon. Podrobné popisy napomáhají ke správné volbě výrobku pro dané prostředí. Technické údaje jsou založeny na obecných testovacích metodách, nebo vycházejí z dlouholetých zkušeností. Uvedené funkce a vlastnosti výrobků a systémů jsou platné za předpokladu dodržování podmínek uvedených v instalačních diagramech, návodech na údržbu apod. Záměna některé z komponent znamená, že Ecophon dále nenese odpovědnost za funkčnost, důsledky a vlastnosti výrobků. Uvedené popisy, ilustrace a měření jsou brány za obecné a nejsou součástí smluvních podmínek. Ecophon si vyhrazuje právo na změnu výrobků bez předchozího uvědomění o této skutečnosti. Právo na tiskové chyby vyhrazeno. Pro více informací navštivte nebo kontaktujte svého regionálního obchodního manažera Ecophonu. Ecophon Group 2014 Návrh: Saint-Gobain Ecophon AB. Tisk: ALTAIR Grafické Studio, s.r.o. 2 3

3 Lepší podpora výukových prostor Učebna je obvykle vymezena rovnoběžnými stěnami a tvrdými povrchy podlah, stěn a stropů. Je opatřena relativně málo čalouněným nábytkem, záclonami a podobně. Zvuk se v místnosti několikanásobně odráží a podmínky pro šíření zvuku jsou velmi vzdáleny přírodnímu venkovnímu prostředí. Akustická výzva spočívá v kontrole nechtěných zvuků a odrazů tak, aby byla srozumitelnost řeči a komfort při mluvení vysoké jak pro studenty, tak i vyučující. Plnění norem představuje minimum Návody a tipy k navrhování lepšího akustického prostředí je možno nalézt v mezinárodních normách. Většina norem pracuje s hodnotou množství absorbovaného zvuku, přičemž jako měřítko používá dobu dozvuku. Plnění norem je však třeba považovat za absolutní minimum. Překročení požadavků norem v zájmu dosažení optimálního stavu Vytvoření co nejlepších možných podmínek pro studenty a učitele vyžaduje pochopení toho, jak lidé vnímají zvuk v učebnách. To znamená, jak je zvuk v učebně odrážen, z jakých frekvencí je zvuk složen a jak je mu rozuměno. V neposlední řadě také jak lidé fyzicky a mentálně reagují na různé simulované zvuky. Aby byl vytvořen celkový a objektivní obraz, sledujeme a posuzujeme čtyři základní akustické veličiny. Norma ČSN Akustika Projektování v oboru prostorové akustiky Prostory pro kulturní účely Prostory ve školách Prostory pro veřejné účely -- nejdůležitější norma při návrhu akustiky -- předepisuje doby dozvuku pro jednotlivé prostory dle využití (viz následující tabulka) -- technický předpis pro hygienické stanice při kolaudačním rozhodnutí Prostor Objem (m 3 ) (orientačně) Doba T 0 (s) (Akustická úprava) Učebna a posluchárna do 250 0,7 A.4 Posluchárna přes 250 Závislost 3 - A.1 A.4 Jazyková učebna (laboratoř) 130 až 180 0,45 A.4 Audiovizuální učebna 200 0,6 A.4 Učebna hudební výchovy 200 0,9 A.3 Učebna hudební výchovy při reprodukované hudbě 200 0,5 A.3 Učebna hry na individuální nástroje a sólového zpěvu 80 až 120 0,7 A.3 Obrázek s rozmezím hodnot T/T 0 Poznámka Učebna orchestrální hry hudebních škol - Závislost 2 - A.1 A.2 Objem V 600 m 3 Telocvična a plavecká hala všech typů škol - Závislost 5 - A.1 A.8 Sborovna ne konferenční místnost - (Širokopásmový obklad stropu)* Učebna pracovní výuky - - Učebna gymnastiky a tance - - Místnost pro hry v mateřských školách a školních družinách 130 až Denní místnost jeslí Školní jídelna, menza * Pro akustickou úpravu širokopásmovým obkladem stropu, uvedenou v tabulce, lze použít jakýkoliv stropní obklad s pohltivostí α w 0,8 Intenzita zvuku (hluková zátěž) Jak silný je zvuk v místnosti. Srozumitelnost řeči Jak je v místnosti vnímáno mluvené slovo. Dozvuk Jak rychle se energie zvuku ztrácí v místnosti. Komfortní poslech Jak nízkofrekvenční zvuk ovlivňuje komfort poslechu. Pro některé prostory, jako jsou kina, plavecké haly, sportovní haly nebo divadla je v normě uveden následují graf doby dozvuku: 2,2 2,0 5 1 opera, hudební divadlo Přínosy pro studenty a vyučující Práce se všemi čtyřmi akustickými veličinami přináší četné výhody pro osoby vystavené akustickému prostředí v učebně. Zde uvádíme některé příklady: Snížení hladiny akustického tlaku zlepšuje komfort poslechu a podmínky pro koncentraci a krátkodobou paměť. Krom toho také snižuje mentální stres. Odstranění opožděných horizontálních odrazů zvuku zvýší srozumitelnost řeči zejména při výuce, kdy probíhá verbální komunikace převážně jedním směrem. Lepší srozumitelnost řeči nám poskytne vyváženou kvalitu komunikace, která umožňuje dobré porozumění informacím. Komfort při řeči snižuje stres na straně vyučujícího a odlehčuje jeho hlasivkám. Zvýšená absorpce nízkých frekvencí zvuku zlepšuje komfort mluveného slova i poslechu v učebnách s vícenásobnou komunikací. Dobrá akustika přispívá k interaktivnímu vystupování studentů a zlepšuje jejich přístup ke studiu, což má zároveň pozitivní dopad i na pracovní prostředí učitele a na celkový výkon školy. T 0 (s) 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0, Obrázek A.1.- Závislost optimální doby dozvuku T0 (s) pro kmitočet Hz na objemu V(m 3 ) uzavřeného prostoru v obsazeném stavu s výjimkou závislosti 5, která se týká neobsazeného stavu Norma dále uvádí, že příznivých akustických poměru v prostorech, které nejsou zahrnuty v tabulkách uvedených výše, se dosáhne pomocí širokopásmového pohlcujícího podhledu. V halách, kde je h/v 1/3 < 0,8 zpravidla postačí podhled, v halách, kde h/v 1/3 > 0,8 je většinou nutné doplnit akustický podhled účinným absorpčním stěnovým obkladem víceúčelový sál, zkušebna orchestru, sboru 3 činoherní divadlo, zkušebna činohry, posluchárna 4 kino s jednokanálovým zvukovým zařízením 5 tělocvična, sportovní hala, plavecká hala 4 5

4 Můžeme vám pomoci O společnosti Ecophon dosáhnout akustického komfortu náš příslib působení zvuku na lidi Naši koncept developeři specializovaní na sektor vzdělávání vám mohou poradit, jak přistupovat k plánování akustického prostředí od samého začátku. To vyžaduje pečlivé zvážení specifických potřeb uživatelů, jejich přístupu k výuce a jejich přání týkající se využití prostor. Akustické prostředí hraje klíčovou roli v podpoře dobré výuky a my vám dokážeme pomoci v následujících oblastech: Identifikace požadavků, které by měly být kladeny na akustické prostředí na základě rozvržení místnosti nebo prostoru a na typu aktivit, které ve třídě mají probíhat. Vytvoření specifikací akustiky místnosti a akustických strategií. Definování akustické terminologie a vysvětlení příslušných českých akustických norem. Vytvoření akustických řešení, která budou splňovat vaše konkrétní požadavky. Dále vám mohou poskytnout specializovaná školení v oblasti akustiky, případové studie budov, semináře na téma zvukového prostředí, akustického komfortu a to včetně nejnovějších poznatků v oblasti akustiky prostor pro vzdělávání. Pokud budete potřebovat nějaké konkrétní informace o našich výrobcích a systémových řešeních, kontaktujte našeho regionálního obchodního manažera, nebo naše oddělení technické podpory na Akustika je nedílnou součástí toho, co dělá ze skvělých budov kvalitní prostředí pro vzdělávání. Mgr. Jiří Strnad Koncept developer prostor pro vzdělávání Mob.: , jiri.strnad@ecophon.cz Další zdroje na toto téma: Katalog systémů a výrobků na našich webových stránkách vždy naleznete nejnovější informace o systémech a to i ve formě volně dostupných pdf souborů, jejichž vzhled je stejný jako v našem katalogu, nebo si je můžete vyžádat od vašeho regionálního obchodního manažera. Literatura akustického školního systému Ecophon Master Rigid k dispozici na a také jako tištěná brožura Studie v Essexu (studie akustické úpravy učeben) k dispozici na Dokumentární film na téma učeben ve Sweyne Parku ke zhlédnutí na Webové stránky s akustickou tématikou Od svého založení před více než 50-ti lety společnost Ecophon neustále pracuje na zlepšení akustického prostředí ve školách i v jiných prostorách. Náš příslib a sound effect on people, tedy působení zvuku na lidi, je centrem všeho, co děláme, včetně našich snah o snížení dopadu výroby na životní prostředí a neustálý rozvoj výroby našich produktů z trvale udržitelných a plně obnovitelných přírodních zdrojů. Vnášíme oddanost a zanícení do všech aspektů naší činnosti. Akustické materiály Ecophon jsou vyrobeny ze skelné vlny, lehkého materiálu, který má jedinečné zvukově absorpční vlastnosti a hlavně obsahuje recyklované sklo. Tyto akustické systémy se snadno instalují a jsou k dispozici po celém světě. Akustické stropní a stěnové systémy Ecophon vycházejí z našich bohatých zkušeností a znalostí v oblasti akustiky. Jsme hrdi na to, že průběžně udržujeme dialog se státními institucemi, výrobními organizacemi a výzkumnými ústavy. Stejně tak provádíme i vlastní výzkumné projekty ve spolupráci a v komunikaci s našimi koncovými zákazníky a uživateli. Naši odborníci a specialisté v oblasti akustiky se zaměřují především na kanceláře, zdravotnická zařízení, prostředí pro vzdělávání a průmyslové výrobní prostory. E.ON Ve spolupráci se společností E.ON jsme pro vás vytvořili tři zvýhodněné balíčky akustických řešení pro různé segmenty školních zařízení. V prvním balíčku naleznete řešení pro moderní učebnu, ve druhém balíčku pak nabídku pro tělocvičny a sportovní haly a konečně ve třetím balíčku akustické řešení pro ostatní prostory, jako jsou chodby, sborovny, kanceláře, knihovny a jídelny. Společnost Ecophon je součástí nadnárodní skupiny Saint-Gobain, celosvětového lídra v oblasti stavebních materiálů. Skupina Saint-Gobain navrhuje, vyrábí a distribuuje stavební výrobky a poskytuje inovativní řešení s cílem uspokojit rostoucí nároky na světových trzích a to s ohledem na trvalou udržitelnost přírodních zdrojů. Vnitřní klima má zásadní vliv na zdraví člověka. Stavební materiály, ventilace, nábytek, úklidový režim a další různé aspekty či faktory v daném prostoru ovlivňují vnitřní klima. S cílem přispět k akusticky kvalitnímu a zároveň zdravému vnitřnímu prostředí jsou naše systémy přísně testovány a vyhodnocovány. Zároveň je necháváme schvalovat a dozorovat mnoha předními institucemi a certifikačními organizacemi, jako například Dánská norma pro vnitřní klima, certifikát M1 klasifikace čistoty místnosti pro stavební materiály a také jsou doporučovány Švédskou asociací pro astma a alergie. NORDIC ECOLABEL

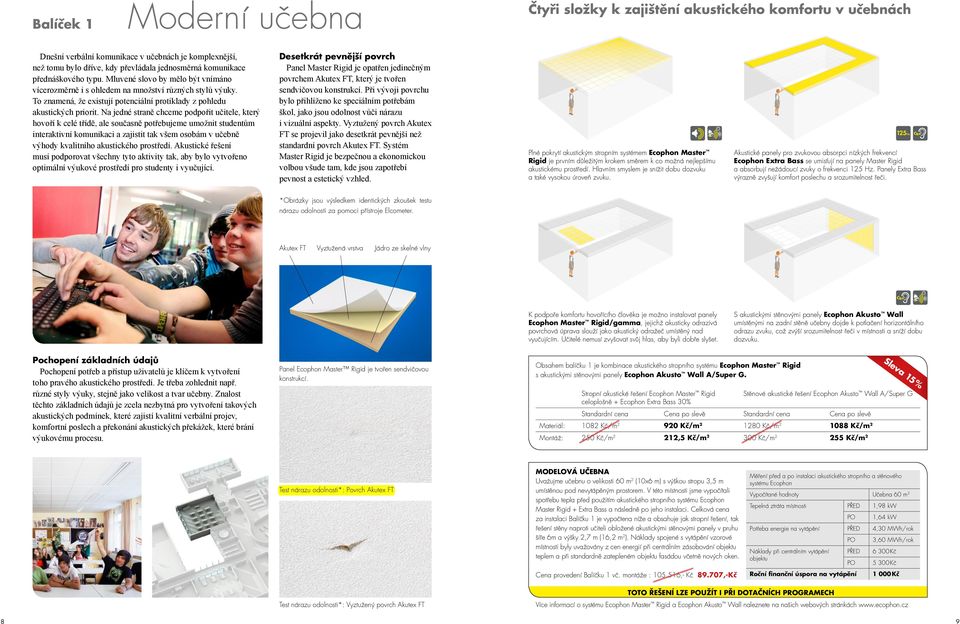

5 Moderní učebna Čtyři složky k zajištění akustického komfortu v učebnách Balíček 1 Dnešní verbální komunikace v učebnách je komplexnější, než tomu bylo dříve, kdy převládala jednosměrná komunikace přednáškového typu. Mluvené slovo by mělo být vnímáno vícerozměrně i s ohledem na množství různých stylů výuky. To znamená, že existují potenciální protiklady z pohledu akustických priorit. Na jedné straně chceme podpořit učitele, který hovoří k celé třídě, ale současně potřebujeme umožnit studentům interaktivní komunikaci a zajistit tak všem osobám v učebně výhody kvalitního akustického prostředí. Akustické řešení musí podporovat všechny tyto aktivity tak, aby bylo vytvořeno optimální výukové prostředí pro studenty i vyučující. Desetkrát pevnější povrch Panel Master Rigid je opatřen jedinečným povrchem Akutex FT, který je tvořen sendvičovou konstrukcí. Při vývoji povrchu bylo přihlíženo ke speciálním potřebám škol, jako jsou odolnost vůči nárazu i vizuální aspekty. Vyztužený povrch Akutex FT se projevil jako desetkrát pevnější než standardní povrch Akutex FT. Systém Master Rigid je bezpečnou a ekonomickou volbou všude tam, kde jsou zapotřebí pevnost a estetický vzhled. Plné pokrytí akustickým stropním systémem Ecophon Master Rigid je prvním důležitým krokem směrem k co možná nejlepšímu akustickému prostředí. Hlavním smyslem je snížit dobu dozvuku a také vysokou úroveň zvuku. Akustické panely pro zvukovou absorpci nízkých frekvencí Ecophon Extra Bass se umisťují na panely Master Rigid a absorbují nežádoucí zvuky o frekvenci 125 Hz. Panely Extra Bass výrazně zvyšují komfort poslechu a srozumitelnost řeči. K podpoře komfortu hovořícího člověka je možno instalovat panely Ecophon Master Rigid/gamma, jejichž akusticky odrazivá povrchová úprava slouží jako akustický odražeč umístěný nad vyučujícím. Učitelé nemusí zvyšovat svůj hlas, aby byli dobře slyšet. S akustickými stěnovými panely Ecophon Akusto Wall umístěnými na zadní stěně učebny dojde k potlačení horizontálního odrazu zvuku, což zvýší srozumitelnost řeči v místnosti a sníží dobu dozvuku. *Obrázky jsou výsledkem identických zkoušek testu nárazu odolnosti za pomoci přístroje Elcometer. Akutex FT Pochopení základních údajů Pochopení potřeb a přístup uživatelů je klíčem k vytvoření toho pravého akustického prostředí. Je třeba zohlednit např. různé styly výuky, stejně jako velikost a tvar učebny. Znalost těchto základních údajů je zcela nezbytná pro vytvoření takových akustických podmínek, které zajistí kvalitní verbální projev, komfortní poslech a překonání akustických překážek, které brání výukovému procesu. Vyztužená vrstva Jádro ze skelné vlny Panel Ecophon Master Rigid je tvořen sendvičovou konstrukcí. Test nárazu odolnosti*: Povrch Akutex FT Sl ev a Obsahem balíčku 1 je kombinace akustického stropního systému Ecophon Master Rigid s akustickými stěnovými panely Ecophon Akusto Wall A/Super G. 15 % Stropní akustické řešení Ecophon Master Rigid celoplošně + Ecophon Extra Bass 30% Stěnové akustické řešení Ecophon Akusto Wall A/Super G Standardní cena Cena po slevě Standardní cena Cena po slevě Materiál: 1082 Kč/m2 920 Kč/m Kč/m Kč/m2 Montáž: 250 Kč/m2 212,5 Kč/m2 300 Kč/m2 255 Kč/m2 MODELOVÁ UČEBNA Uvažujme učebnu o velikosti 60 m2 (10x6 m) s výškou stropu 3,5 m umístěnou pod nevytápěným prostorem. V této místnosti jsme vypočítali spotřebu tepla před použitím akustického stropního systému Ecophon Master Rigid + Extra Bass a následně po jeho instalaci. Celková cena za instalaci Balíčku 1 je vypočtena níže a obsahuje jak stropní řešení, tak řešení stěny naproti učiteli obložené akustickými stěnovými panely v pruhu šíře 6m a výšky 2,7 m (16,2 m2). Náklady spojené s vytápění vzorové místnosti byly uvažovány z cen energií při centrálním zásobování objektu teplem a při standardně zatepleném objektu fasádou včetně nových oken. Cena provedení Balíčku 1 vč. montáže : ,- Kč ,-Kč Měření před a po instalaci akustického stropního a stěnového systému Ecophon Vypočítané hodnoty Tepelná ztráta místnosti Potřeba energie na vytápění Náklady při centrálním vytápění objektu Učebna 60 m2 PŘED 1,98 kw 1,64 kw PŘED 4,30 MWh/rok 3,60 MWh/rok PŘED Kč Kč Roční finanční úspora na vytápění Kč TOTO ŘEŠENÍ LZE UŽÍT I PŘI DOTAČNÍCH PROGRAMECH Test nárazu odolnosti*: Vyztužený povrch Akutex FT 8 Více informací o systému Ecophon Master Rigid a Ecophon Akusto Wall naleznete na našich webových stránkách 9

6 Balíček 2 Tělocvičny a sportovní haly Dokonalé akustické a mechanicky odolné řešení tělocvičen Ve sportovních halách probíhají hlučné aktivity ve velkých prostorách, což vede k vysoké úrovni hluku a často i k dlouhé době dozvuku a třepotavým ozvěnám. Je zde velmi důležitá schopnost jasné a srozumitelné komunikace, bez nutnosti zvyšovat hlas, zejména pro učitele, kteří v tomto prostředí tráví delší dobu. Tyto aktivity ve velkých sportovních halách a tělocvičnách vyžadují zvýšenou pozornost, co se týče nárazů a úderů, životnosti a odolnosti povrchových materiálů a samozřejmě aspektů opatrnosti a bezpečnosti zdraví. Tomu lze zabránit instalací akustických panelů s vysokou absorpcí zvuku na stěny a strop. Ve sportovních halách je důležité, aby akustické panely odolávaly mechanickým nárazům. Snížení často nepřijatelné a vysoké hladiny hluku je klíčovým faktorem zejména pro lidi, kteří ve sportovních halách tráví více času. Zvuk, který se stupňuje v těchto prostorách, přechází většinou až do fáze hluku. Ve velkoplošných prostorách a sportovních halách je hovor veden často na větší vzdálenost a v kombinaci s hladinou hluku je tendence ke zvyšování hlasu, což nevytváří dobré akustické prostředí. S akustickými stěnovými panely Ecophon Akusto Wall umístěnými na stěnách tělocvičny dojde k potlačení horizontálního odrazu zvuku, což zvýší srozumitelnost řeči na větší vzdálenost a sníží dobu dozvuku. Obsahem balíčku 2 je kombinace akustického stropního systému Ecophon Super G A s akustickými stěnovými panely Ecophon Akusto Wall A/Super G. Stropní akustické řešení Ecophon Super G A celoplošně Stěnové akustické řešení Ecophon Akusto Wall A/Super G Standardní cena Cena po slevě Standardní cena Cena po slevě Materiál: 1040 Kč/m Kč/m Kč/m Kč/m 2 Montáž: 350 Kč/m 2 297,5 Kč/m Kč/m Kč/m 2 Sleva 15 % Akustický stropní systém Ecophon Super G je určen do prostor tělocvičen a sportovních hal, kde je riziko mechanických nárazů. Panely Super G se vyrábí o tloušťce 35 mm. Instalují se současně s protinárazovými příložkami, které zamezují vyražení panelů z nosného rastru. Tento systém je klasifikován do třídy nárazu odolnosti 2A v souladu s normou EN 13964, příloha D. MODELOVÁ TĚLOCVIČNA Uvažujme tělocvičnu o velikosti 450 m 2 (30x15 m) s výškou stropu 7 m. V těchto prostorech jsme vypočítali spotřebu tepla před použitím akustického stropního systému Ecophon Super G a následně po jeho instalaci. Celková cena za instalaci Balíčku 2 je vypočtena níže a obsahuje jak stropní řešení, tak dvě protilehlé kratší stěny obložené akustickými stěnovými panely v pruhu šíře 15 m a výšky 2,7 m (81m 2 ) umístěné 3 m nad zemí. Náklady spojené s vytápění vzorové tělocvičny byly uvažovány z cen energií při centrálním zásobování objektu teplem a při instalaci dodatečného zateplení (50 mm) materiálem Ecophon Extra Bass. Byla uvažována tělocvična s celkovou prosklenou plochou přibližně 40 %. Cena provedení Balíčku 2 vč. montáže : ,- Kč ,-Kč Měření před a po instalaci akustického stropního a stěnového systému Ecophon Vypočítané hodnoty Tělocvična 450 m 2 Tepelná ztráta místnosti PŘED 30,35 kw TOTO ŘEŠENÍ LZE UŽÍT I PŘI DOTAČNÍCH PROGRAMECH Více informací o systémech Ecophon Super G a Ecophon Akusto Wall naleznete na našich webových stránkách 28,19 kw Potřeba energie na vytápění PŘED 65,80 MWh/rok Náklady při centrálním vytápění objektu PŘED Roční finanční úspora na vytápění 61,20 MWh/rok Kč Kč Kč 10 11

7 Balíček 3 Ostatní prostory řešené i svépomocí chodby, sborovny, kanceláře, knihovny a jídelny Chodby Chodby a odpočinkové prostory nejsou jen trasou pro pohyb lidí. Používají se i jako prostor pro čekání a studium. Vysoká intenzita zvuku na chodbě neruší pouze lidi nacházející se na chodbě, ale i ty v přilehlých učebnách. Vysoká úroveň hluku na chodbách často vede k tomu, že si ji studenti přinášejí i do třídy. Požadavkem je tedy v tomto případě snížení intenzity zvuku a omezení šíření zvuku na chodbách, čehož lze dosáhnout instalací volně zavěšených akustických panelů systému Ecophon Solo. Sborovny, kanceláře a knihovny Akustické prostředí je nedílnou součástí každodenních činností na pracovišti a má zásadní vliv na zajištění pohody zaměstnanců. Dobré pracovní prostředí podporuje komunikaci i koncentraci. Zajištění kvalitního akustického prostředí je jednou z nejvýnosnějších investic, kterou můžete učinit. Pro vytvoření komfortního akustického prostředí doporučujeme instalovat systém volně zavěšených akustických prvků Ecophon Solo, které dokonale zajistí, aby se lidé v místnosti vzájemně nerušili, měli větší soukromí při hovoru, dále pak zvýší srozumitelnost řeči, mají vysokou míru zvukové absorpce a redukují hluk. Tyto prvky patřící do zvukově absorpční třídy A jsou jedinečné i kvůli svým designovým možnostem, díky kterým jsou správnou volbou pro široké spektrum použití do různých prostor. Akustické řešení pro chodby, jídelny, sborovny, knihovny a kanceláře Jako akustický stropní systém do všech těchto prostor doporučujeme volně zavěšené akustické prvky Ecophon Solo. V nabídce jsou k dispozici buď čtverce Ecophon Solo Square, nebo obdélníkové panely Ecophon Solo Rectangle. Instalaci lze provést i svépomocí, montáž se provádí pouze zavěšením na výškově stavitelná ocelová lanka, což může provést i váš školník či údržba budovy. Obsahem balíčku 3 jsou dva možné typy stropních akustických volně zavěšených prvků. Jedná se o čtverec Ecophon Solo Square nebo obdélníkový tvar panelu Ecophon Solo Rectangle. Stropní akustické řešení - Ecophon Solo Square zavěšené na ocelových lankách Stropní akustické řešení - Ecophon Solo Rectangle zavěšené na ocelových lankách Standardní cena Cena po slevě Standardní cena Cena po slevě Materiál: 3660 Kč/m Kč/m Kč/m Kč/m 2 Montáž: 0 Kč/m 2 0 Kč/m 2 0 Kč/m 2 0 Kč/m 2 Sleva 15 % Jídelny V jídelnách a kantýnách se pohybuje mnoho lidí a je zde vysoká intenzita zvuku následkem mluvení, chození i cinkotu sklenic a talířů. Do tohoto prostředí však lidé přicházejí i kvůli tomu, aby si odpočinuli a promluvili si při jídle s ostatními. Z hygienických důvodů jsou tyto prostory často zařízeny vybavením z tvrdých, zvukově odrazivých materiálů, které přispívají k vysoké intenzitě a šíření zvuku. Ke snížení úrovně hluku v jídelnách doporučujeme použít volně zavěšené akustické prvky Ecophon Solo, které velmi výrazně absorbují zvuk, zvyšují srozumitelnost řeči a zajišťují větší míru soukromí při vzájemné komunikaci. MODELOVÁ JÍDELNA Uvažujme modelovou jídelnu o velikosti 200 m 2 (20x10 m) s výškou stropu 3,5 m. V těchto prostorech jsme vypočítali snížení hlučnosti a doby dozvuku při použití Ecophon Solo Rectangle, který pokrývá 30 % podlahové plochy. Doba dozvuku před úpravou 3 s Doba dozvuku po úpravě 0,9 s Dosažené snížení hlučnosti o 5 db Cena provedení Balíčku 3 vč. montáže: ,- Kč ,- Kč MODELOVÁ KNIHOVNA Uvažujme modelovou knihovnu o velikosti 180 m 2 (15x12 m) s výškou stropu 3,5 m. V těchto prostorech jsme vypočítali snížení hlučnosti a doby dozvuku při použití Ecophon Solo Rectangle, který pokrývá 50 % podlahové plochy. Doba dozvuku před úpravou 3 s Doba dozvuku po úpravě 0,6 s Dosažené snížení hlučnosti o 6 db Cena provedení Balíčku 3 vč. montáže: ,- Kč ,- Kč MODELOVÁ SBOROVNA Uvažujme modelovou sborovnu o velikosti 30 m 2 (6x5 m) s výškou stropu 3,5 m. V těchto prostorech jsme vypočítali snížení hlučnosti a doby dozvuku při použití Ecophon Solo Square, který pokrývá 30 % podlahové plochy. Doba dozvuku před úpravou 1,8 s Doba dozvuku po úpravě 1 s Dosažené snížení hlučnosti o 3 db Cena provedení Balíčku 3 vč. montáže: ,- Kč ,- Kč MODELOVÁ CHODBA Uvažujme modelovou chodbu o velikosti 90 m 2 (30x3 m) s výškou stropu 3,5 m. V těchto prostorech jsme vypočítali snížení hlučnosti a doby dozvuku při použití Ecophon Solo Square, který pokrývá 40 % podlahové plochy. Doba dozvuku před úpravou 3,5 s Doba dozvuku po úpravě 1,2 s Dosažené snížení hlučnosti o 4 db Cena provedení Balíčku 3 vč. montáže: ,- Kč ,- Kč Více informací o našich systémech volně zavěšených akustických prvků Ecophon Solo naleznete na našich webových stránkách

8 ŠKOLA SAINT-GOBAIN Značky Saint-Gobain Ecophon akustická řešení Isover izolace, zateplení Rigips SDK konstrukce, příčky Adfors sklovláknité tapety Glassolutions skleněné fasády PAM trubní systémy Weber fasády, omítky 1. Střecha Systémová řešení pro šikmou střechu: - Zateplení nad krokvemi - Kamenné izolace pro šikmé střechy - Skelné izolace pro šikmé střechy Systémová řešení pro plochou střechu: - Řešení zateplení ploché střechy sendvičovým systémem - Řešení ploché střechy na trapézovém plechu - Řešení zateplení vegetační střechy - Kamenné izolace, Pěnový polystyren, Extrudovaný polystyren pro ploché střechy - Extrudovaný polystyren pro tepelné izolace plochých střech a teras. PAM Systémy odvodnění plochých střech 2. Podlahy Zateplení pochozí podlahy nevytápěné půdy systémem Kamenné a skelné izolace pro plovoucí podlahy Elastifikované polystyreny a pěnové polystyreny pro plovoucí podlahy Extrudovaný polystyren pro podlahy, Extrudovaný polystyren pro tepelné izolace podlah na terénu a teras. WEBER Penetrace a přednátěry pro řešení podlahových ploch Samonivelační vyrovnávací hmoty Lepidlo na PVC a vinylové krytiny Hydroizolační stěrky Epoxidové nátěrové systémy RIGIPS Suché sádrovláknité podlahy (plovoucí podlahy s vysokou tvrdostí a pevností povrchu) 3. Fasáda Systém pro bodově kotvená fasádní zasklení Fasádní izolační trojskla a dvojskla Kamenné izolace pro zateplení kontaktní fasády Kombinované izolace pro zateplení kontaktní fasády Polystyrenové izolace pro zateplení kontaktní fasády Kamenné izolace pro zateplení větrané fasády Skelné izolace pro zateplení větrané fasády WEBER Vnější tepelně izolační kompozitní systém. Povrchovou úpravou zateplovacího systému jsou tenkovrstvé omítky. Vnější tepelně izolační kompozitní systém. Povrchovou úpravou zateplovacího systému jsou obkladové pásky. 4. Příčky ADFORS Přetíratelné tapety Sklovláknité tapety absorbující formaldehyd Sklovláknité tapety proti plísním a baktériím Protipožární sklo Moderní a originální systém akustických příček Bezpečnostní vrstvené sklo s možností kombinací barevných fólií Neprůhledná smaltovaná skla Lakovaná skla vhodná pro obklady stěn Kamenné izolace pro konstrukce příček Skelné izolace pro konstrukce příček RIGIPS Akustické příčky Protipožární příčky Impregnované příčky vhodné do sanitárních prostor, opláštěné impregnovanými deskami nebo s úpravou proti plísním Příčky vhodné do prostor s vyšším mechanickým namáháním WEBER Disperzní vodou ředitelný matný nátěr pro do interiérů Disperzní vodou ředitelný matný nátěr pro do interiérů pro omyvatelné povrchy 5. Podhledy ECOPHON Akustické zavěšené stropní systémy ze skelného vlákna Svítidla plně integrované do zavěšeného stropního podhledu Kamenné izolace pro konstrukce podhledů Skelné izolace pro konstrukce podhledů RIGIPS SDK konstrukce Protipožární podhledy Impregnované SDK podhledy vhodné do sanitárních prostor, opláštěné impregnovanými deskami nebo s úpravou proti plísním 6. Okna Izolační dvojskla a trojskla pro všechny typy staveb včetně nízkoenergetických a pasivních budov 7. Vnitřní prosklení Skla bezpečnostní tvrzená ( kalená ) Skla vrstvená ze skel tvrzených ( kalených ) na bariéry, schodiště RIGIPS Vnitřní zasklení v systému příček formou zabudování nadsvětlíků a dalších otvorů 8. Dveře Bezpečnostní tvrzená ( kalená ) dekorativní skla vhodná na dveřní výplně Celoskleněné dveře včetně dveřního kování 9. Instalace odpadní, vodní a ventilace PAM Kompletní systém pro rozvody tlakové pitné vody a požární rozvody Kompletní systém pro rozvody tlakové pitné vody malých DN Odvod odpadních splaškových vod, tlakový kanalizační systém Vnitřní systémy pro odvod odpadních splaškových vod včetně agresivních odpadních vod z laboratoří, kuchyní apod., systém pro odvod agresivního vzduchu Poklopy zakrytí kanalizačních šachet, použití v exteriéru i v interiéru Kamenné izolace pro potrubní rozvody či komíny Skelné pro potrubní rozvody Ultimate izolace pro potrubní rozvody 10. Odvádění dešťové vody PAM Odvod odpadních dešťových vod, tlakový kanalizační systém systémy odvodnění plochých střech Vnitřní systémy pro odvádění dešťových vod 11. Základy a sklepy Kamenné izolace pro izolaci stropu sklepa Pěnové polystyreny pro základy a spodní stavbu Extrudovaný polystyren pro spodní stavbu WEBER bítumenová hydroizolace reakční hydroizolační stěrka cementová hydroizolační stěrka sanační omítkový systém 12. Jiné PAM Systém pro bezvýkopové zatahování vodovodního potrubí (instalace bez nutnosti otevřeného výkopu a tím bez omezení dopravy apod.) Systém pro instalaci podzemních zásobníků požární vody (1 trubka DN 2000 = 25 m 3 vody)

9 Počátky Ecophonu datujeme od roku 1958, kdy byly ve Švédsku vyrobeny první akustické panely ze skelných vláken. Hlavním cílem bylo přispět ke zlepšení akustiky pracovního prostředí. Dnes je společnost globálním dodavatelem akustických systémů, které přispívají k dobré akustice prostor a zdravému vnitřnímu prostředí, a to hlavně v kancelářích, vzdělávacích, zdravotnických a výrobních zařízeních. Ecophon je součástí nadnárodní skupiny Saint-Gobain a má obchodní zastoupení a distribuci v mnoha zemích. Úsilí Ecophonu je vedeno vizí dosáhnout celosvětově vedoucí pozice na trhu akustických podhledů a stěnových panelů, poskytováním nejvyšší kvality konečnému uživateli. Ecophon průběžně udržuje dialog se státními institucemi, výrobními a výzkumnými organizacemi. Společnost se také podílí na vytváření národních standardů v oblasti prostorové akustiky. Pozornost je věnována prostředí, kde lidé pracují a komunikují.
