T E C H N I C K Á Z P R Á V A

Transkript

1 T E C H N I C K Á Z P R Á V A Datum : XII Čís. zakázky : 21 / 13 AIP : Ing. A. Jurica Vypracoval : R. Schart Stupeň : PD k žádosti o stavební povolení (DSP). Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu "B" - ARO. 21/13. - D ASR.01 Str. 1 / 14

2 Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu B - ARO. Technická zpráva. 1. PROJEKTOVANÉ KAPACITY OBJEKTU : Projektované kapacity - technické : Max. šířka objektu (dotčená část)... 18,80 m Max. délka objektu (dotčená část)... 42,40 m Max. světlá výška dotčeného podlaží... 3,2 m Zastavěná plocha dotčené části objektu... ~762 m 2 Počet podlaží dotčených stavbou... 1 ( 1.NP ) Projektované kapacity - provozní : Plochy dle účelu využití - 1.NP (dotčená část podlaží) : oddělení ARO (celková podlahová plocha) ,60 m 2 zdravotnické provozy (sál ARO, boxy, pac. kuchyňka) ,70 m 2 zázemí - zaměstnanci (místnosti personálu, denní místnosti, šatny, soc. zařízení) ,50 m 2 zázemí - návštěvy (hovorna, sociální zařízení)... 20,80 m 2 komunikace (filtry, chodby, hala) ,80 m 2 skladovací prostory, čističky... 87,00 m 2 ostatní (úklidová komora, ÚPS apod. )... 10,10 m 2 Celkem ,90 m 2 CELKOVÁ REGENEROVANÁ (REKONSTRUOVANÁ) PLOCHA... ~780,0 m 2 Předpokládané množství zaměstnanců... max. 38 osob (ve 3 směnách) sestry anesteziologické sestry... 6 sanitářka... 1 lékařky... 2 lékaři... 7 sanitáři ZEMNÍ PRÁCE : Před zahájením zemních prací je nutno zajistit vytýčení všech sítí uložených v zemi v zájmovém území stavby. Součástí zemních prací je : Provedení výkopu pro rozšíření základových konstrukcí pro osazení nové chladící jednotky, Provedení výkopů pro základové patky nového oplocení chladící jednotky, Provedení hutněných štěrkových podsypů pod nové základové konstrukce, Dosypání ornice v travních plochách po provedení zemních prací, Po vykopání figur pro základové konstrukce bude k převzetí základové spáry přizván projektant stavby ( případné určení dalších opatření ve vztahu k založení stávajících i nově navržených objektů ). Předpokládané zatřídění zemina pro potřeby rozpočtování : III. - V. třída těžitelnosti zemin. Na plochách dotčených terénními úpravami dojde k finálnímu srovnání terénu, odstranění kamenů a dalších cizorodých předmětů. Vrchní vrstva těchto ploch bude opatřena ornicí v minimálně vrstvě 100 mm (není přípustný obsah pevných částic velikosti >30 mm), tyto plochy budou osety travním semenem a následně zaválcovány. Žádné další zemní práce nebudou prováděny. Veškeré ostatní stavební úpravy budou prováděny uvnitř objektu. Str. 2 / 14

3 Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu B - ARO. Technická zpráva. 3. BOURACÍ A VYKLÍZECÍ PRÁCE : 3.1. BOURACÍ A VYKLÍZECÍ PRÁCE : Vlastní stavební úpravy budou zahájeny vyklizením dotčené části objektu, tj. budou odstraněny veškeré zařizovací předměty a vybavení, otopná tělesa vč. konzol apod. Dojde k odstranění stávajících nášlapných vrstev podlah i stávajících zavěšených podhledů. Vybourány budou keramické obklady i keramické soklíky podlah, dřevěné obklady stávajících zdí v hale a místnosti primáře. Dále dojde k demontáži stávajících výplní otvorů a to jak dveří vč. zárubní, tak i dvířek instalačních šachet (vč. rámů). Budou vybourány veškeré dělící konstrukce dle PD (příčky), kromě konstrukcí tvořících ztužující prvky skeletu. Dále budou vybourány dle projektové dokumentace nové otvory v dělících konstrukcích ( otvory budou okamžitě zajištěny překlady ). Odstraněny budou i veškeré přístupné rozvody TZB, které jsou dožilé či které nebudou již dále využívány. V řešené části 1.NP budou celoplošně vybourány nosné betonové vrstvy podlah (~100 mm) i stávající kročejové izolace (~20 mm) až na nosnou stropní panelovou konstrukci, kromě podlah v hale V hale dojde pouze k odstranění soklíků a ke zbroušení stávající teracové dlažby. Z části dlažby bude odstraněno překryvné podlahové PVC. V rámci bouracích prací : budou odstraněny veškeré zbývající zařizovací předměty a vybavení, otopná tělesa vč konzol, dojde k demontáži ochranných madel ve všech dotčených prostorách 1.NP (hala 1.01), budou odstraněny stávající výplně otvorů vč. zárubní apod. V pozici vstupu do komunikační vertikály dojde u dvoukřídlých dveří i k odstranění magnetů EPS. Výměna oken není předmětem této stavby (samostatná akce : Zateplení budovy B, nemocnice Sokolov ). dojde k vybourání veškerých stávajících dělících konstrukcí v rozsahu dle PD. Při bourání předpokládaných příček z dutinových příčkovek nelze použít těžká bourací kladiva, jelikož dochází k celkové destrukci příčkovky. Příčky budou bourány shora dolů po kusových stavivech. Při bourání nových otvorů ve stávajících příčkách dojde nejprve k rozřezání dotčené části příčky diamantovým kotoučem na jednotlivé bloky, které budou následně bourány shora dolů (bourání zdiva pro nové otvory vč. kapes pro překlady), při bourání dělících konstrukcí (příček) je možné, že budou v těchto konstrukcích zjištěna vedení rozvodů vnitřních instalací (ať už vodorovně nebo svisle). Tyto dále nevyužívané instalace budou také odstraněny. přesný rozsah a trasy stávajících instalací není znám, je uvažován rozsah dle původní PD. dojde ke kompletnímu zbourání zdiva kolem instalačních šachet, vč. čelních stěny s dvířky (tvořeno opláštěním z lamino desek) na celou s.v. podlaží, aby bylo možné provádět výměnu svislých rozvodů instalací v šachtách, vč. prostupů stropními konstrukcemi, dojde k odstranění zavěšeného podhledu, vč. osvětlovacích těles a příslušné části rozvodů, ventilačních mřížek, čidel EPS apod. navržená stavba má i přesah do 1.PP objektu, kde dojde k odstranění stávajícího zavěšeného podhledu v kanceláři dotčené prováděním nových rozvodů ZTI (kanalizace), navržená stavba má i přesah do 1.PP objektu, kde dojde v pozici v současnosti nevyužívaných sociálních zařízení k odstranění stávajících zařizovacích předmětů, podhledu, dělících konstrukcí, obkladů apod. budou provedeny nové vrtané a bourané prostupy a drážky pro nové rozvody instalací, budou odstraněny (pokud je to možné) veškeré stávající rozvody instalací (kromě instalací využívaných i po rekonstrukci), vč. rozvodnic, chrániček apod. (dožilé stoupačky rozvodů vody, TUV a cirkulace, které budou měněny, budou odříznuty v 1.PP pod stropní konstrukcí a v 1.NP pod stropní konstrukcí, zde budou napojeny nové rozvody), dojde k demontáži opláštění čelních stěn instalačních jader (opláštění z laminodesek), po provedení výměny zpětná montáž opláštění, dojde k částečnému vybourání betonových přepážek v instalačních šachtách ve výšce stropů nad 1.PP v rámci výměny stoupaček instalací tak, aby stávající bylo možno demontovat a provést nové, po jejich instalaci budou přepážky šachet opět dobetonovány. dojde ke 100% odstranění omítek stěn, případně bude zhodnocen stav a rovinnost stávajících omítek (konečný rozsah odstranění omítek je na dohodě zhotovitele a investora stavby), předpokládají se stávající omítky tl. min. 50 mm. dojde k odstranění stávajících keramických a teracových soklíků podlah, dojde k odstranění stávajících keramických obkladů všech dotčených místností v rozsahu dle PD, a to včetně očištění (obroušení) podkladů od původních lepidel, v prostoru oddělení ARO a v sociálních zařízeních v hale dojde dojde k celoplošnému vybourání stávajících podkladních betonů podlah, odstranění stávajících kročejových izolací až na nosnou stropní panelovou konstrukci, dojde k odstranění případných hrubých nerovností na stávajících stropech (při odstraňování stávajících podlahových krytin není možné použít těžká bourací kladiva s plochým širokým oškrtem, jelikož by Str. 3 / 14

4 Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu B - ARO. Technická zpráva. došlo k nepřípustnému porušení podkladních vrstev podlah), v hale (1.01) dojde k odstranění druhotných nášlapných vrstev podlah (na části podlahy je na teracovou dlažbu položeno podlahové PVC), teracová dlažba v hale bude sbroušena, dojde k odstranění nesoudržných částí dlažby, dojde k odstranění nevyužívaných rozvaděčů elektroinstalace a slaboproudu, v pozici pacientského vstupu do sálu ARO je nutné provést rozšíření stávajícího prostupu vnitřní železobetonovou (prefabrikovanou) ztužující zdí. Toto rozšíření je možné provádět až po statickém zajištění navazujících nosných konstrukcí. Rozšíření bude provedeno rozřezáním panelu pomocí diamantových kotoučů na dílčí bloky (max. 0,5 x 0,5 m), které budou odstraňovány shora dolů. Vzniklý otvor je nutné okamžitě staticky zajistit a nahradit odstraněnou část ztužující stěny novým ztužujícím prvkem, tzn. novým rámem z ocelových válcovaných nosníků (viz. kapitola 16 - zámečnické konstrukce), vzhledem k tomu, že stavba byla provedena v době, kdy byly používány výrobky z obsahem azbestu (kanalizační potrubí, podhledové desky stěny atd.) uvažuje se v rámci PD i s možným výskytem těchto nebezpečných odpadů. Předběžný možný odhad kg tohoto odpadu. v pozici 2.PP ve strojovně chlazení dojde k odstranění stávající chladící jednotky v exteriéru za pavilonem C v úrovni 1.NP dojde k demontáži a odstranění stávající chladící jednotky vč. příslušné části rozvodů a instalací a příslušných kotvících prvků, odstranění stávajícího oplocení vč. vstupní branky kolem stávající chladící jednotky, vybourání části základové desky pod stávající chladící jednotkou, atd. Případné zásahy do nosných konstrukcí včetně statického zajištění je nutno staticky posoudit v souvislosti se skutečným stavem konstrukcí zjištěných při provádění stavby. Posouzení provede projektant. Před dokončením statického posouzení není možné zahájit bourání nosných konstrukcí stavby ODSTRANĚNÍ A NÁHRADA ČÁSTI ZTUŽUJÍCÍ STĚNY : Viz. kapitola 16 - Zámečnické konstrukce. 4. ZÁKLADY : Nové základové konstrukce budou provedeny v rámci úpravy zpevněné plochy pro osazení nového suchého chladiče pro chlazení pavilonů sokolovské nemocnice. Tato chladící jednotka bude osazena v pozici jednotky stávající, a to na ploše za pavilonem C (viz. situace). Dojde tedy k rozšíření stávajících základových konstrukcí (pod stávající jednotkou). Zároveň dojde k sanaci základů stávajících. Nové základové konstrucke budou provedeny jako železobetonová monolitická deska armovaná u obou líců ocelovými svařovanými sítěmi. Deska bude provedena z betonu min. C20/25, ocelové svařované sítě KY mm v tl. ~400 mm (tloušťka bude přizpůsobena dle úrovně základové spáry stávající desky). Nová deska bude přebetonována i přes zachovanou část desky stávající (stávající deska bude očištěna tlakovou vodou). Zachovaná část stávající desky bude prokotvena s deskou novou pomocí kotevních trnů na chem. kotvy. Trny budou provařeny s novou výztuží základové desky. Betonová směs bude vibrována. Deska bude provedena na hutněné štěrkové podsypy (min. 0,25 Mpa). Kolem nového základu v pozici suchého chladiče budou provedeny základové patky (pro založení nového oplocení) rozm. min. 300/300 mm hl. min. 600 mm z prostého suchého betonu C16/20. Ve strojovně chlazení ve 2.PP dojde k rozšíření stávajícího základu (podkladního betonu) pro osazení nové chladící jednotky. Nová část desky bude provedena z betonu C20/25 vyztuženého ocelovými svařovanými sítěmi KH mm. Tato deska bude ke stávající podlaze a stávajícímu základu přikotvena pomocí ocelových kotevních trnů z žebírkové oceli (kotveno na chem. kotvy). Na nové části základu i základu stávajícím bude proveden sjednocující cementový potěr hlazený ocelovým hladítkem gletovaný cementem. V rámci této stavby nebudou prováděny žádné další základové konstrukce. 5. SVISLÉ KONSTRUKCE : 5.1 SVISLÉ KONSTRUKCE - BOURÁNÍ : Viz. kapitola SVISLÉ KONSTRUKCE - NOVĚ NAVRŽENÉ ZDĚNÉ KONSTRUKCE : Nové svislé konstrukce jsou navrženy pouze jako dělící konstrukce - příčky tl. 100, 125 a 150 mm. Ty Str. 4 / 14

5 Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu B - ARO. Technická zpráva. budou prováděny z lehkých tvárnic a autoklávovaného porobetonu na tenkovrstvou maltu (lepidlo). Kotvení zdiva (příčky tl mm) z přesných pórobetonových příčkovek ke stávajícímu zdivu bude provedeno jako kotvení dodatečně dozdívané příčky, pomocí nerezových spojek, spojku upevněna do nosného zdiva hmoždinkou, příčky ke stropu neklínovat, použít spojky zdiva nebo montážní pěnu. Zazdívky ve stávajících příčkách a přizdívky ke stávajícím konstrukcím budou také provedeny z lehkých porobetonových tvárnic na tenkovrstvou maltu (lepidlo). Stejným způsobem budou řešeny i nové obezdívky instalačních šachet (provedeny z porobetonových příčkovek tl. 100, 125 a 150 mm). V obezdívkách šachet budou pod stropní konstrukcí provedeny montážní otvory pro pozdější pro pozdější napojení svislých rozvodů instalací měněných v rámci stavebních úprav 2.NP a dalších podlaží pavilonu "B". Tyto tvory budou zaplentovány konstrukcí ze sádrokartonových desek na rošt z ocelových montážních profilů (požární odolnost EI15). Část příček, v pozici nově navrženého stavebního pouzdra pro posuvné dveře, budou provedeny jako systémové sádrokartonové příčky z SDK desek tl. 12,5 mm na nosný rošt z ocelových zakládacích profilů a stojek. Veškeré detaily těchto příček musí být provedeny dle katalogových listů výrobce sádrokartonového systému. Veškeré nové zděné konstrukce budou založeny až na nosnou stropní konstrukci. 6. VODOROVNÉ KONSTRUKCE : 6.1 VODOROVNÉ KONSTRUKCE - BOURÁNÍ : Viz. kapitola VODOROVNÉ - NOVĚ NAVRŽENÉ KONSTRUKCE : Stávající stropy objektu jsou železobetonové prafabrikované z předpjatých panelů jako součást konstrukčního skeletu objektu. Kotvení nových konstrukcí do stávající nosné stropní konstrukce, tedy dutinového panelu, bude provedeno jako kotvení do dutin s použitím speciálních pouzder a malty. V případě přesného kotvení bude muset být použito např. excentrických kotevních plechů vzhledem k tomu, že kotvení do žeber není možné vzhledem k průběhu výztuže stropních panelů. Jedná se např. o kotvení nosných roštů kazetových podhledů, kotvení nosné konstrukce zdrojových mostů apod. Nové vodorovné konstrukce budou provedeny jako snížený kazetový podhled s vyjímatelnými kazetami rozměru 600x600 mm, nesenými závěsnými ocelovými (antikorovými a pozinkovanými - dle pozice) T-profily s viditelnou šířkou max. 24 mm. Po obvodu místností budou kazety neseny ocelovými L profily. Kazety budou s hladkým povrchem, v barvě bílé - matné. V prostorech mimo vlastní oddělení ARO (hala, sanitáři, sklad, WC pro veřejnost) bude v každé místnosti část kazet (dle výkresové části - schématu kazetového podhledu) osazena i v provedení s pravidelnou perforací, aby byl prostor nad podhledem odvětrán. Projektant v průběhu stavby vybere typ perforace, dle předložené nabídky. Konečná výška osazení podhledů bude přizpůsobena i případným kolizním místům. V některých místech je vedení VZT, rozvodů silnoproudu a slaboproudu (kabelovod), rozvodů medicinálních plynů a osvětlení v podhledu a je nutné zajistit jejich bezproblémové křížení. Z tohoto důvodu se doporučuje provést schůzku montážních firem VZT x elektroinstalace x slaboproud x med. plyny x projektant a na místě projednat řešení. Požadované parametry kazetových podhledů 1.NP - oddělení ARO - sál ARO a ostatní vysoce hygienické prostory : kazetový podhled s vyjímatelnými plně omyvatelnými kazetami rozměru 600x600 mm, nesenými závěsnými ocelovými profily systému C - viditelná konstrukce v antikorozním provedení třídy C/D v souladu s ČSN EN s viditelnou šířkou max. 24 mm, po obvodu místností kazety neseny antikorovými L profily napojovaných v rozích nakoso, veškeré nosné profily, bíle lakovány, jako závěsy jsou použity závitové tyče s kompletem závěsu, kazety : minerální desky v provedení HYGENA s baktericidní a fungistatickou úpravou vhodné pro provozy se zvýšenými nároky na čistotu prostředí, hrany s podélnou SK - ostrou hranou, čelní SK - ostrou hranou, hladké desky v barvě bílé - matné (RAL9010), třída reakce na oheň - A2s1,d0, pohltivost zvuku - α w min. 0,9, neprůzvučnost - min. 28 db, odrazivost světla - min. 88%, odolnost proti vlhkosti - až do 100%. Požadované parametry kazetových podhledů 1.NP - oddělení ARO - pokoje lékařů, kanceláře, denní místnosti, sociální zařízení : Str. 5 / 14

6 Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu B - ARO. Technická zpráva. kazetový podhled s vyjímatelnými otíratelnými kazetami rozměru 600x600 mm, nesenými závěsnými ocelovými profily - viditelná konstrukce v antikorozním provedení třídy C/D v souladu s ČSN EN s viditelnou šířkou max. 24 mm, po obvodu místností kazety neseny antikorovými L profily napojovaných v rozích nakoso, veškeré nosné profily bíle lakovány, jako závěsy jsou použity závitové tyče s kompletem závěsu, kazety : minerální desky s baktericidní a fungistatickou úpravou vhodné pro provozy se zvýšenými nároky na čistotu prostředí, hrany s podélnou kolmou hranou a čelní kolmou hranou, hladké desky v barvě bílé - matné (RAL9010), třída reakce na oheň - A2s1,d0, pohltivost zvuku - α w min. 0,45, neprůzvučnost - min. 28 db, odrazivost světla - min. 88%, odolnost proti vlhkosti - až do 95%. Požadované parametry kazetových podhledů 1.NP - hala, sanitáři, sklad, WC pro veřejnost : kazetový podhled s vyjímatelnými otíratelnými kazetami rozměru 600x600 mm, nesenými závěsnými ocelovými (pozinkovanými) T-profily s viditelnou šířkou max. 24 mm, po obvodu místností kazety neseny ocelovými pozinkovanými L profily, kazety s rovnou hranou, hladkým povrchem, v barvě bílé - matné, v každé místnosti část kazet osazena v provedení s pravidelnou perforací jako odvětrání prostoru nad podhledem. kazety : provedení pro vysoké požadavky na akustiku, s baktericidní a fungistatickou úpravou pro provozy se zvýšenými nároky na čistotu prostředí, třída reakce na oheň - A2s1,d0, pohltivost zvuku - α w min. 0,95, neprůzvučnost - min. 28 db, odrazivost světla - min. 85%, odolnost proti vlhkosti - až do 95%. V pozicích u obvodových stěn s okenními otvory bude podhled od zdiva odsazen tak, aby bylo umožněno otevírání oken. Z tohoto důvodu je třeba podhled provést včetně svislých čel, jejichž výška bude provedena dle úrovně osazení samotného kazetového podhledu. Samotné čelo bude provedeno jako zaplentování ze sádrokartonových desek tl. min. 9,5 mm na vytvořený rošt z ocelových montážních profilů. Spoje desek budou přebandážovány, přetmeleny a přebroušeny. Hrana styku zaplentování s kazetovým podhledem (čelo/podhled) bude opatřena ocelovou (pozinkovanou) nebo hliníkovou lištou tvaru L. Stejná úprava bude provedena i v pozicích se změnou výšky úrovně podhledu. Součástí kazetového podhledu jsou i zapuštěná osvětlovací tělesa - viz. část Elektro - osvětlení. Podhledy jsou navrženy v maximálním možném rozsahu. Skutečný (potřebný) rozsah a konečnou výšku osazení podhledů lze určit až v průběhu stavby po sejmutí stávajících podhledů a zhodnocení stávajících instalací vedených nad těmito podhledy. Budou dobetonovány dělící přepážky v instalačních šachtách (po provedení výměny částí rozvodů instalací) v úrovni stropů nad 1.PP, dobetonávky budou provedeny betonem C16/20. V rámci navržené stavby budou provedeny nové kompletní konstrukce podlah vč. kročejových izolací, podbetonů a nášlapných vrstev podlah - viz. kapitola 10 : Podlahy. Překlady v příčkách budou provedeny z prefabrikovaných překladů nebo z ocelových válcovaných profilů. 7. STŘEŠNÍ KONSTRUKCE : Nové střešní konstrukce ani úprava stávajících nejsou předmětem navržené stavby. 8. IZOLACE PROTI VODĚ : 8.1. SPODNÍ VODA : Izolace proti spodní vodě nejsou předmětem navržené stavby SRÁŽKOVÁ VODA : Odvod srážkových vod není řešen touto projektovou dokumentací. 9. POVRCHOVÉ ÚPRAVY : 9.1. OMÍTKY : Vnitřní : Tato PD vychází z požadavku na rovinnosti omítek ±2 mm / 2 m lati dle ČSN EN (požadavek na rovinnosti omítek jsou na dohodě dodavatele a investora). Str. 6 / 14

7 Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu B - ARO. Technická zpráva. Dojde ke 100% odstranění vnitřních omítek stěn, případně bude zhodnocen stav a rovinnost stávajících omítek (konečný rozsah odstranění omítek je na dohodě zhotovitele a investora stavby). Omítky budou odstraněny vč. proškrábnutí spár. Tato PD předpokládá odstranění omítek v tl. ~50 mm. Podklad pro nové jádrové omítky musí být suchý, zbavený prachu, mastnoty a ostatních nečistot. Cihelné zdivo bude min. 1x zkropeno vodou. Dle druhu podkladu a typu omítky bude proveden případný kontaktní můstek. Před nanášením jádrových omítek (min. 24 hod) dojde k vyrovnání nerovností a prohlubní, kde by nanášená jádrová omítka přesáhla max. doporučenou tloušťku 1 vrstvy (cca prohlubně a nerovnosti >10 mm). Předpokládá se provádění strojních jádrových (pytlovaných) omítek. Max. tl. 1 vrstvy nanášených omítek je 20 mm (nebo dle technologického předpisu výrobce omítkové směsi). Pro dosažení výše uvedené požadované rovinnosti (±2 mm / 2 m lati) se předpokládá provedení cca 3 vrstev jádrových omítek. Na vyzrálé, objemově stabilizované jádrové omítky, čisté a prachu zbavené omítky bude, po navlhčení podkladu, nanášen jemný vnitřní štuk, a to v tl. do 3 mm (dle technologického předpisu výrobce). Na nových příčkách z tvárnic z autoklávovaného porobetonu bude nejprve nataženo lepidlo (pro vnitřní stěny) s armovací tkaninou, která bude opět přetažena lepidlem. Po vytvrdnutí lepidla nesmí být struktura armovací tkaniny viditelná. Následně bude provedena jemná štuková omítka. Přeštukování jemným štukem bude provedeno na 100% ploch. Rohy vnitřních zdí budou opatřeny a chráněny rohovými podomítkovými lištami (pozink) na v. nového štuku (cca 3 mm). V pozicích, kde již nebude proveden nový zavěšený podhled na stropní konstrukci (např. pozice podél obvodového pláště u oken) bude provedeno sjednocení plochy odhalené stropní konstrukce (stropních panelů), např. jednovrstvou vnitřní sádrovou omítkou se zvýšenou adhezí v tl. ~10 mm. Podklad pro tyto omítky musí být srovnán a očištěn vč. odstranění nátěrů a nesoudržných částí původních omítek na částech stropní konstrukce. Podklad bude ošetřen penetrací určenou pod sádrové omítky na příslušný podklad (beton). Viditelné spoje stropních panelů, případně další namáhaná místa musí být přebandážovány armovací tkaninou. Venkovní : venkovní omítky nejsou předmětem navržené stavby NÁTĚRY : Vnitřní : Vnitřní nátěry ocel. konstrukcí budou provedeny dvojnásobným nátěrem barvou syntetickou základní S 2000 a dvojnásobným nátěrem barvou syntetickou vrchní šedou - RAL Vnitřní stropy (mimo zavěšené podhledy) budou opatřeny dvojnásobným bílým nátěrem, např. Primalex. Vnitřní stěny budou celoplošně opatřeny dvojnásobným bílým nátěrem, např. Primalex. Vnitřní štukované stěny, na kterých nebude proveden obklad budou do v. 1,5-1,8 m (dle pozice) opatřeny dvojnásobným nátěrem omyvatelným a otěruvzdorným. Vnitřní stěny haly (1.01) budou do v. 1,5 m opatřeny dvojnásobným nátěrem omyvatelným a otěruvzdorným v barvě světlé zelené (viz. detail). Ve v. 1,5 m bude provedena linka tl. 50 mm se schematickým zobrazením kardiogramu (dle stávajícího) v barvě zelené (RAL 6017). Pod barevnými nátěry bude proveden nejprve nátěr neutralizační solí. Ve schodišťové hale (1.56) bude na nových přizdívkách provedeny dvojnásobné bílé nátěry, do v. 1,5 m omyvatelné a otěruvzdorné. Ve v. 1,5 m bude provedena linka tl. 50 mm se schematickým zobrazením kardiogramu (dle stávajícího) v barvě zelené (RAL 6017). V případě, že bude v průběhu stavby rozhodnuto o provedení celoplošných probarvených nátěrů stěn, je nutné provést na nových štukových plochách nejprve nátěr neutralizační solí. Venkovní : venkovní nátěry nejsou součástí navržené stavby. Při provádění nátěrů budou používány zakrývací lepicí pásky s cílem eliminovat znečištění ostatních povrchů stavebních konstrukcí malbami (např. obložkové zárubně, okna, elektroovládací prvky apod) OBKLADY : Vnitřní : Vnitřní obklady zdí jsou vyznačeny ve výkresové části včetně výšky obložení; budou provedeny keramickými glazovanými obkladačkami ve vhodném barevném provedení (dle Řešení Str. 7 / 14

8 Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu B - ARO. Technická zpráva. interiéru). Barva spárovacích hmot bude určena dle konečné barvy obkladů. Hrany obkladů budou řešeny pomocí rohových nerezových lišt - čtvercových, konce obkládaných ploch budou opatřeny ukončovacími nerezovými lištami. Konečná povrchová úprava konstrukcí tvořených sádrokartonovými deskami - spoje desek budou přebandážovány, vybroušeny a opatřeny bílým povrchovým nátěrem (min. 2x). Ve veškerých místnostech, kde je navržena podlaha z homogenního PVC bude proveden ve spodní části zdi soklík z homogenního PVC ve v min. 100 mm. Soklík bude plynule navazovat na podlahovou krytinu, přechod na zeď bude řešen pomocí typového klínku pro PVC podlahy. V hale, na chodbách a ostatních provozně exponovaných místech budou osazeny ochrany rohů, tj. rohy stěn budou opatřeny nalepovacími kryty rohů, např. z broušené nerezové oceli, na celou v. min. 2,1 m (v místnostech s podlahami z homogenního PVC se soklíkem budou odsazeny od v. soklíku, tj. 100 mm nad podlahou, min. rozměr krytů - 40/40 mm. Investorem bude rozhodnuto o případné instalaci ochran rohů i v ostatních místnostech. V hale (1.01) bude osazena ochrana stěn, tj. nárazová madla. Po celém obvodu dotčených místností (vyjma dveří) budou namontována nárazová ochranná madla v. min. 100 mm osazená na konzoly (vyložení ~80 mm ), madla osazena ve v. 0,9-1,0 m (vrchol madla), madla vč. konzol, koncovek a rohů, provedení - nehořlavé, např. broušený nebo eloxovaný hliník. Nárazová madla budou typová s předepsaným způsobem kotvení (referenční produkt, např. Acrovyn HRB 35 A nebo ECR 32 A apod.). 10. PODLAHY : V celém rozsahu části objektu dotčeného stavbou (vyjma haly 1.01) budou provedeny nové podlahy včetně nových podkladních betonů a kročejových izolací. V hale, po odstranění druhotných nášlapných vrstev a sbroušení teracové dlažby, bude přizván projektant stavby ke kontrole podkladu pod nové vyrovnávací podlahové stěrky a ke zhodnocení stavu tohoto podkladu (celistvost, trhliny, dilatační pole apod.). Dojde k podrobnému výškovému zaměření podlah v dotčené části 1.NP. Po kontrole podkladu a výškovém zaměření budou určeny případné dilatační prořezy a tmelení ve stávajících podlahách. Na stávající sbroušenou teracovou dlažbu zbavenou nesoudržných částí, prachu a případné mastnoty, bude proveden kontaktní můstek - penetrace. Před prováděním penetrace bude zjištěna savost stávající přebroušené teracové podlahy. V případě, že povrch nebude savý, bude provedena jednovrstvá rychleschnoucí stěrka, např. UZIN PE 280 (pochůznost po minutách). V případě savého povrchu bude použita stěrka UZIN PE 260, jednovrstvá nebo dvouvrstvá - dle savosti podkladu (pro potřeby rozpočtu uvedena dvouvrstvá stěrka). V první vrstvě penetrace ředěna vodou 1:3 (doba schnutí 60 minut), v druhé vrstvě 1:0,5 (doba schnutí max. 4 hodiny) bude dle potřeby proveden zásyp křemičitým pískem (zrnitost 0,2-0,8 mm, cca 3 kg/m 2 ). Dále bude provedena rychleschnoucí tenkovrstvá nivelační stěrka (tl. max. 10 mm), např. UZIN NC 172 Bi-Turbo (zralost pro kladení a pochůznost po 60 minutách). Na tuto stěrku již budou položeny nové nášlapné vrstvy (homogenní PVC). Doporučuje se pokládku podlahové krytiny provádět ihned po vyzrání stěrky, min. v rozsahu průchozího koridoru do části B 1.NP. V případě, že kladení nové podlahové krytiny ihned po vyzrání stěrky nebude možné a vyzrálá stěrka bude zatěžována provozem v hale, je nutné před vlastním pokládáním podlahové krytiny provést přebroušení stěrky. Nové podlahy v hale musí výškově (bez výškových odskoků) navazovat na úroveň stávajících podlah v navazujících (neměněných) provozech, tj. komunikační vertikály, část B 1.NP křídla B, stávající centrální registr apod. Nové stěrky na stávajících podlahách tedy musí být v pozicích navazující na sousední neměněné prostory provedena do ztracena, aby nevznikaly případné výškové rozdíly vyšší než 10 mm. Případné vzniklé výškové rozdíly (do 10 mm) budou ošetřeny hliníkovými přechodovými lištami. Stavební práce související s prováděním nových podlah v hale 1.01 budou probíhat za provozu, jelikož halou se prochází do oddělení RTG, SONO atd. nacházející se v části B 1.NP pavilonu B, náhradní bezbarierový přístup nelze zajistit. Tyto práce, jako broušení, stěrkování, pokládka nových podlah apod., je nutné provádět po jednotlivých krocích pravděpodobně v nočních hodinách, aby byly zajištěmy technologické předpisy a přestávky pro jednotlivé konstrukce. Je předpoklad, že mezi jednotlivými kroky budou tyto konstrukce zatěžovány běžným, byť mírně redukovaným, provozem a přístupem do odd. RTG, SONO atd. Z tohoto důvodu se doporučuje užívání rychleschnoucích penetrací, stěrek a lepidel, aby bylo minimalizováno riziko poškození nově provedených konstrukcí (jednotlivých vrstev) neočekávaným provozem a Str. 8 / 14

9 Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu B - ARO. Technická zpráva. tím bylo sníženo riziko případných nutných oprav těchto nových vrstev. Lepení nových podlah v hale se doporučuje provádět po pásech na 1/2 šířku chodby tak, aby bylo vždy možné používat část chodby bez nutnosti zatěžování nově položených podlahových krytin. Tato PD předpokládá kompletní odstranění stávajících podlah vč. nášlapných vrstev, podbetonů i kročejových izolací v celém rozsahu dotčené části půdorysu 1.NP (vyjma haly). Bourány budou podlahové krytiny z PVC, keramické dlažby apod. Podklad, tj. nosná stropní konstrukce, pro provádění nových podlah bude zbaven nesoudržných částí a očištěn. Na stropní panely bude provedena kročejová izolace z polotuhých desek z kamenné vlny (minerální plsti) - hydrofobizované, pro těžké plovoucí podlahy, tl. 40 mm. Po obvodu místností bude osazen okrajový pásek z polotuhé kamenné vlny tl. 12 mm. Na kročejovou izolaci bude před betonáží podlah položena separační vrstva - PE folie. Nové nosné vrstvy podlah (podkladní betony) budou provedeny jako betonová mazanina s rozptýlenou výztuží (polypropylenová vlákna), C25/30, v tl mm. Následně bude celoplošně provedena penetrace podkladu, druh penetrace bude volen dle typu podkladu (viz. legendy skladeb ve výkresové části). Finální podkladní vrstva bude vytvořena tenkovrstvou samonivelační stěrkou max. 10 mm. Nášlapné vrstvy budou provedeny dle plánovaného využití jednotlivých místností. V oddělení ARO, skladech, na komunikacích budou podlahy provedeny s podlahovou krytinou - homogenní zátěžové vinyly, které budou lepeny k podkladu disperzními lepidly (viz. legenda skladeb). Součástí těchto podlah je soklík v. min. 100 mm. Soklík bude plynule navazovat na podlahovou krytinu, přechod na zeď bude řešen pomocí typového klínku pro PVC podlahy, který bude lepen k podkladu Chemoprenem. Na horní hraně bude soklík zakončen lištou lepenou k podkladu. Mezi jednotlivými místnostmi (v pozici dveří) budou rozhraní podlahových ploch opatřena přechodovými hliníkovými lištami kotvenými k podkladním vrstvám. Přechodové hliníkové lišty budou použity i pro ukončení nových vinylových krytin v pozici napojení na stávající neměněné provozy. Před prováděním podlah na stávající lité podlahoviny budou provedeny odtrhové zkoušky těchto stávajících podkladů. Odtrhové zkoušky se doporučuje provést i na nových stěrkách pod podlahové krytiny. Požadované parametry pro homogenní zátěžové vinyly : místnosti s antistatickými požadavky : homogenní neválcované PVC ve čtvercích - staticky lisované, hodnota el. odporu je R , rozměry čtverců ~600 mm x 600 mm, celková tloušťka 2 mm, třídy zátěže 34/43, rozměrová stálost dle EN 434 je 0,25%, zbytkový otlak dle EN 433 je 0,1, součinitel smykového tření dle ČSN je µ 0,6, R10 reakce na oheň dle EN : třída Bƒl S1, splňuje normu pro čisté provozy ISO třída 4, splňuje normu pro čisté provozy ISO (TVOC 23 C/90 C) t řída -9,1, biologická odolnost dle ISO 846 intenzita růstu 0, adheze mikroorganismů dle ISO třída A-B, možnost oprav stejným materiálem bez nutnosti výměny čtverců. ostatní prostory oddělení ARO : homogenní neválcované PVC ve čtvercích - staticky lisované, hodnota el. odporu je R , rozměry čtverců ~600 mm x 600 mm, celková tloušťka 2 mm, třídy zátěže 34/43, rozměrová stálost dle EN 434 je 0,25%, zbytkový otlak dle EN 433 je 0,1, součinitel smykového tření dle ČSN je µ 0,6, reakce na oheň dle EN : třída Bƒl S1, splňuje normu pro čisté provozy ISO třída 4, splňuje normu pro čisté provozy ISO (TVOC 23 C/90 C) t řída -9,1, Str. 9 / 14

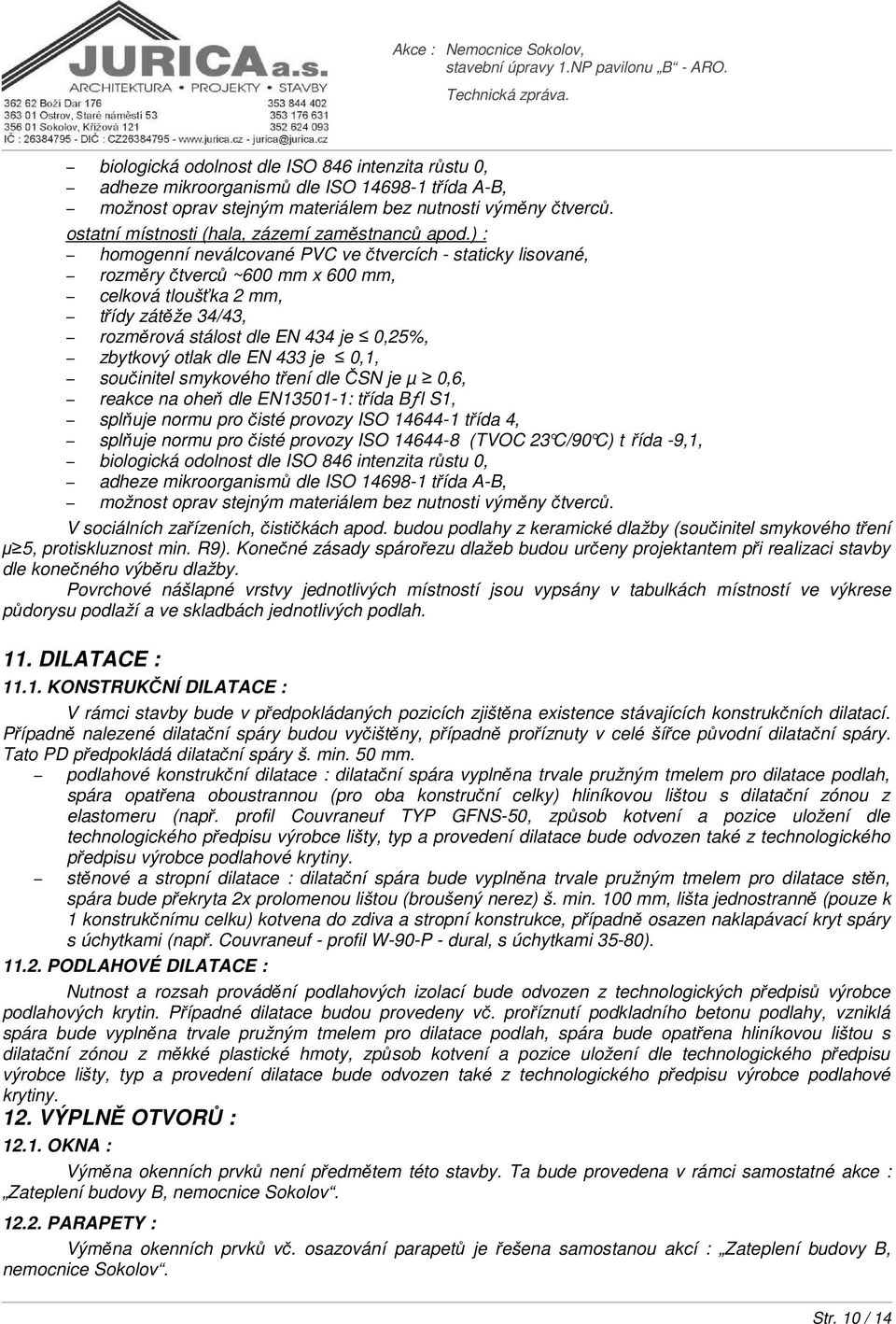

10 Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu B - ARO. Technická zpráva. biologická odolnost dle ISO 846 intenzita růstu 0, adheze mikroorganismů dle ISO třída A-B, možnost oprav stejným materiálem bez nutnosti výměny čtverců. ostatní místnosti (hala, zázemí zaměstnanců apod.) : homogenní neválcované PVC ve čtvercích - staticky lisované, rozměry čtverců ~600 mm x 600 mm, celková tloušťka 2 mm, třídy zátěže 34/43, rozměrová stálost dle EN 434 je 0,25%, zbytkový otlak dle EN 433 je 0,1, součinitel smykového tření dle ČSN je µ 0,6, reakce na oheň dle EN : třída Bƒl S1, splňuje normu pro čisté provozy ISO třída 4, splňuje normu pro čisté provozy ISO (TVOC 23 C/90 C) t řída -9,1, biologická odolnost dle ISO 846 intenzita růstu 0, adheze mikroorganismů dle ISO třída A-B, možnost oprav stejným materiálem bez nutnosti výměny čtverců. V sociálních zařízeních, čističkách apod. budou podlahy z keramické dlažby (součinitel smykového tření µ 5, protiskluznost min. R9). Konečné zásady spárořezu dlažeb budou určeny projektantem při realizaci stavby dle konečného výběru dlažby. Povrchové nášlapné vrstvy jednotlivých místností jsou vypsány v tabulkách místností ve výkrese půdorysu podlaží a ve skladbách jednotlivých podlah. 11. DILATACE : KONSTRUKČNÍ DILATACE : V rámci stavby bude v předpokládaných pozicích zjištěna existence stávajících konstrukčních dilatací. Případně nalezené dilatační spáry budou vyčištěny, případně proříznuty v celé šířce původní dilatační spáry. Tato PD předpokládá dilatační spáry š. min. 50 mm. podlahové konstrukční dilatace : dilatační spára vyplněna trvale pružným tmelem pro dilatace podlah, spára opatřena oboustrannou (pro oba konstruční celky) hliníkovou lištou s dilatační zónou z elastomeru (např. profil Couvraneuf TYP GFNS-50, způsob kotvení a pozice uložení dle technologického předpisu výrobce lišty, typ a provedení dilatace bude odvozen také z technologického předpisu výrobce podlahové krytiny. stěnové a stropní dilatace : dilatační spára bude vyplněna trvale pružným tmelem pro dilatace stěn, spára bude překryta 2x prolomenou lištou (broušený nerez) š. min. 100 mm, lišta jednostranně (pouze k 1 konstrukčnímu celku) kotvena do zdiva a stropní konstrukce, případně osazen naklapávací kryt spáry s úchytkami (např. Couvraneuf - profil W-90-P - dural, s úchytkami 35-80) PODLAHOVÉ DILATACE : Nutnost a rozsah provádění podlahových izolací bude odvozen z technologických předpisů výrobce podlahových krytin. Případné dilatace budou provedeny vč. proříznutí podkladního betonu podlahy, vzniklá spára bude vyplněna trvale pružným tmelem pro dilatace podlah, spára bude opatřena hliníkovou lištou s dilatační zónou z měkké plastické hmoty, způsob kotvení a pozice uložení dle technologického předpisu výrobce lišty, typ a provedení dilatace bude odvozen také z technologického předpisu výrobce podlahové krytiny. 12. VÝPLNĚ OTVORŮ : OKNA : Výměna okenních prvků není předmětem této stavby. Ta bude provedena v rámci samostatné akce : Zateplení budovy B, nemocnice Sokolov PARAPETY : Výměna okenních prvků vč. osazování parapetů je řešena samostanou akcí : Zateplení budovy B, nemocnice Sokolov. Str. 10 / 14

11 Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu B - ARO. Technická zpráva DVEŘE : Nové interiérové dveře do rozměru 1100/1970 budou řešeny jako typové plné hladké dveře dřevěné konstrukce s úpravou povrchu HPL laminátem se zvýšenou mechanickou odolností, vhodné pro zdravotnická zařízení. Dveře budou s polodrážkou vyztuženou hliníkovým profilem. Dveře budou osazeny v ocelových dvourámových (obložkových) zárubních s úpravou pro nemocnice. Dveře do WC pro osoby ZTP budou opatřeny na vnější straně ve v. 200 mm nad klikou štítkem s hmatným orientačním znakem a s příslušným nápisem v Braillově písmu označujícím účel místnosti. Braillovo písmo musí mít parametry standartní sazby. Dveře se musí otevírat směrem ven a musí být opatřeny z vnitřní strany vodorovným madlem ve výšce 800 až 900 mm. Zámek dveří musí být odjistitelný zvenku. Vnitřní dělící dvoukřídlé dveře oddělující odd. ARO od zadního únikového schodiště budou provedeny z vícekomorových hliníkových profilů, musí být provedeny jako prosklené. Tyto dveře tvoří požární uzávěr (dle PBŘS), dvoukřídlé dveře budou vybaveny samozavírači na obou křídlech a koordinátorem zavírání dveří. Na vstupu a výstupech z haly (1.01) budou osazeny nové vnitřní prosklené dvoukřídlé dveře - automatické, lineární. Tyto dveře tvoří požární uzávěr (dle PBŘS). Dveře budou ovládány (otevírány) oboustrannými radary. V případě požáru budou dveře trvale uzavřeny pomocí EPS, otevření je možné pomocí požárního tlačítka (tlačítko osazeno na obou stranách dveří, po otevření se dveře opět zavřou, dveře budou napojeny na náhradní zdroj el. energie. Prosklené automatické lineární dveře budou osazeny i na obou vstupech do filtrů odd. ARO. Tyto dveře budou provedeny jako neprůhledné (mléčné sklo/folie). V ploše dveří musí být průhledná plocha zajišťující průhled na druhou stranu dveří o min. ploše 0,06 m 2. Dveře budou otevírány pomocí čipové karty. V případě požáru budou dveře trvale uzavřeny pomocí EPS, otevření je možné pomocí požárního tlačítka (tlačítko osazeno na obou stranách dveří, po otevření se dveře opět zavřou, dveře budou napojeny na náhradní zdroj el. energie. Dveře mezi filtrem pacientů a sálem ARO budou prosklené automatické lineární oboustranně otevírány tlačítky. Tyto dveře budou provedeny jako kouřotěsné. Pro přístup do instalačních šachet budou osazena nová plechová otevíravá revizní dvířka (v rozměrech dle výkresové části) s požární odolností min. EW15DP1. Dvířka budou osazena do ocelových rámečků kotvených do zdiva. V případě, že dvířka šachet se nacházejí v plochách s keramickým obkladem, budou i instalační dvířka opatřena tímto obkladem s olištováním ukončovací nerezovou lištou PROSKLENÉ DĚLÍCÍ STĚNY : V sále ARO budou provedeny 2 samostané boxy vymezené prosklenými stěnami. Na vstupech do boxů budou tyto vybaveny automatickými posuvnými dveřmi lineárními. Dveře budou oboustranně vybaveny ovládacími tlačítky. Boxy budou vzájemně odděleny pevnou prosklenou stěnou. Krajní box bude od ostatních prostor sálu oddělen prosklenou stěnou s manuálně posuvnými díly. Prosklené stěny budou provedeny jako systémové (např. systém Likos) z hliníkových profilů. Spodní část stěn (do v. max. 0,8 m) nebude prosklena, zde budou výplň tvořit sádrokartonové desky s folií. Části stěn od výšky ~2,1 m ke stropní konstrukci opět nebudou prosklené. 13. IZOLACE : IZOLACE TEPELNÉ : Vzhledem k tomu, že navržená stavba řeší pouze vnitřní prostory části 1.NP pavilonu B, nebude v rámci této stavby provedeno kompletní zateplení obvodového pláště ( viz. ČSN Tepelná ochrana budov - Část 2 : Požadavky, odst ). Toto zateplení bude provedeno v rámci samostatné akce : Zateplení budovy B, nemocnice Sokolov IZOLACE KROČEJOVÉ : Na stropní panely bude celoplošně provedena kročejová izolace z polotuhých desek z kamenné vlny (minerální plsti) - hydrofobizované, pro těžké plovoucí podlahy, tl. 40 mm. Po obvodu místností bude osazen okrajový pásek z polotuhé kamenné vlny tl. 12 mm. Na kročejovou izolaci bude před betonáží podlah položena separační vrstva - PE folie. Viz. kapitola 10 : Podlahy. Str. 11 / 14

12 Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu B - ARO. Technická zpráva. 14. KONSTRUKCE TRUHLÁŘSKÉ : TRVALÉ VYBAVENÍ OBJEKTU : Vybavení interiéru jednotlivých místností je podrobně řešeno v samostatné části této PD - Řešení interiéru. V této části PD je řešeno i ostatní vybavení interiéru (mobiliář). Hala bude po celém obvodě (vyjma dveří apod.) vybaveny nárazovými ochrannými madly, všechny rohy stěn v této místnosti budou opatřeny ochrannými kryty rohů. 15. TESAŘSKÉ KONSTRUKCE : Tesařské konstrukce nejsou navrženy v rámci stavebních úprav. 16. ZÁMEČNICKÉ KONSTRUKCE : ODSTRANĚNÍ A NÁHRADA ČÁSTI ZTUŽUJÍCÍ STĚNY : V pozici pacientského vstupu do sálu ARO je nutné provést rozšíření stávajícího prostupu vnitřní železobetonovou (prefabrikovanou) ztužující zdí. Rozšířený otvor je nutné okamžitě staticky zajistit a nahradit odstraněnou část ztužující stěny novým ztužujícím prvkem, tzn. novým rámem z ocelových válcovaných nosníků Přípravné práce : V rámci přípravných prací před zahájením provádění budou odstraněny všechny nenosné konstrukce v prostoru navržené úpravy ztužující stěny, jedná se o uvolnění prostoru pro vybudování nového svislého ztužení objektu a vyjmutí části ztužující stěny v 1.NP. V rámci přípravných prací je nutné prohlédnou a zjistit skutečné provedení montované nosné železobetonové konstrukce v prostoru nově budované konstrukce ztužení a v místě odstraňované části ztužující stěny a podepření zbývající konstrukce ocelovým výztužným rámem. V rámci prohlídky musí být provedena kontrola styků železobetonových prvků, jejich kvalita a stav provedení. Přípravné práce zahrnují vyříznutí montážních otvorů pro osazení ocelového rámu v železobetonové ztužující stěně (viz. Technologický postup prací) Technické řešení : Nosná konstrukce pavilonu B je provedena z montované soustavy MS 71. Jedná se o montovaný železobetonový skelet s deskovými průvlaky, ukládanými na železobetonové sloupy rozměrů 400/400 mm. Deskové stropní průvlaky jsou šíře 1200 mm a tloušťky 250 mm opatřené ozubem, na který jsou uloženy dutinové stropní panely tloušťky 250 mm rovněž pro uložení opatřené ozubem. Konstrukčně se jedná o příčný systém v modulovém rastru 5, ,8 x 3,6 m, konstrukční výška v upravovaném podlaží je 3,6 m. Budova má celkem 7 podlaží (2 podzemní a 5 nadzemních, poslední podlaží není na celé ploše půdorysu jen strojovny výtahů), prováděná úprava je v 1.NP. Vodorovné ztužení zajišťuje soustava montovaných ztužujících stěn tloušťky 200 mm z prostého betonu, vložených mezi sloupy a stropní konstrukce. Při provádění bouracích prací byla v příčce odkryta příčná ztužující stěna, která zajišťuje spolu s dalšími stěnami svislé ztužení objektu. Stropní konstrukce dle typového podkladu působí jako tuhá stropní deska. Vzhledem k požadavkům budoucího provozu je nutné odstranit část dotčené ztužující stěny v 1.NP a nahradit jinou svislou ztužující konstrukcí. Tato odstraněná část ztužující stěny bude nahrazena vloženým ocelovým rámem. Vložený rám v prostoru železobetonové ztužující stěny je navržen tak, aby spolehlivě přenášel veškerá svislá zatížení od vrchní zbývající části ztužující stěny ve vyšších podlažích a tyto zatížení přenesl do podlaží nižších. Rám je tvořen sloupy z profilů HEB 140 a tuze připojenou rámovou příčlí z dvojice profilů U180, propojených šroubovanými příčníky z profilů U180. Sloupy rámu jsou opatřeny patními plechy, které budou kotveny ke stropní konstrukci lepenými kotvami, hlava sloupu je vytvořena pomocí svařence z plechů tak, aby byla usnadněna montáž rámové příčle a zachována tuhost styčníku. Celkově je ocelový rám ukotven pomocí lepených kotev k železobetonovým sloupům a průvlakům. Ocelový vložený rám je nutné řádně vůči konstrukcím, do kterých je vkládán uklínovat pomocí ocelových klínů a rozpínavé zálivkové hmoty. Vložený rám musí být vkládán podle následujícího návrhu technologického postupu provádění : Podepření stropní konstrukce (průvlaku i stropních panelů) ve dvou řadách po obou stranách ztužující stěny, a to v celé délce ztužující stěny. Podepření provedeno pomocí ocelových stropních stojek, např. stojky PERI PEP (vnitřní trubka vespod), a max. 1,2 m. Stojky založeny na roznášecí prahy (např. dřevěné hranoly min. 150/150 mm). Pod stropem použity systémové nosníky. Str. 12 / 14

13 Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu B - ARO. Technická zpráva. Postupné rozřezání a odstranění dotčené části železobetonové ztužující stěny. Osazení ocelových sloupů a příčlí, ukotvení ocelové konstrukce a její uklínování vůči železobetonové konstrukci. Ocelová konstrukce rámu není navržena s požární odolností a je nutné ji protipožárně ochránit požárním obkladem, obezděním nebo zakrytím protipožární konstrukcí. Ocelová konstrukce bude opatřena protikorozní ochranou nátěrem ve stupni korozní agresivity C2. Podlití patních plechů bude provedeno vhodnou zálivkovou hmotou např. SIKA Grout 210. Základní klimatická, seismická a nahodilá zatížení objektu : Zatížení větrem : Lokalita Sokolov Zatížení dle ČSN EN I. Větrová oblast, kategorie terénu II. Výchozí rychlost větru wb, 0 =22,5,0 m s -1 Charakteristický maximální dynamický tlak q p =0,316 knm -2 Zatížení sněhem : Lokalita Sokolov Zatížení dle ČSN EN III. Sněhová oblast - stanovena přesněji hodnota dle aplikace ČHMÚ Charakteristická hodnota zatížení sněhem s k =1,21 knm -2 Seismické zatížení : Lokalita: Sokolov Zatížení dle ČSN EN Návrhové zrychlení základové půdy a gr = 0,06-0,08g Původní ČSN Sokolov řadila do oblasti makroseizmické aktivity 6, u stav eb typu nemocnice v Sokolově zatížení seismicitou bylo nižší nebo stejné jako zatížení větrem, z tohoto důvodu není seismické zatížení zvlášť posuzováno. Navržené materiály : Ocelová nosná konstrukce : Normalizované válcované profily ocel S235JRG2 Plechy, pásová ocel ocel S235JRG2 Jakost šroubů montážních šroubovaných spojů 8.8 Kotvy lepené do předvrtaných kanálů Hilti HIT HY 150 M16 Podlití ocelové konstrukce Sika Grout 210 nebo obdobné Dovolené mezní odchylky : Ocelové nosné konstrukce - mezní odchylky se řídí jednotlivými předpisy pro provádění nosných konstrukcí, pokud není v projektové dokumentaci uveden přísnější požadavek. Třída provedení ocelových konstrukcí EXC Kontrola prací : Kontrola kvality použitých hmot je předepsána příslušnými předpisy, normami a technologickými pravidly. Zvláštní požadavky zadavatele nebyly předány. Kontrolní zkoušku betonu je třeba provést vždy, když vzhled betonové směsi vyvolá pochybnosti o kvalitě. Betonová směs, která neodpovídá požadavkům projektu, nesmí být do konstrukcí uložena. Při všech pracích, které jsou předmětem této části dokumentace je nutno dodržet technologické postupy dle příslušných norem, předpisů a závazných technologických pravidel dodavatele Bezpečnost práce : Při všech pracích dokumentovaných touto částí dokumentace akce je nutno průběžně a důsledně dodržovat : ustanovení o bezpečnosti práce a ochraně zdraví při práci zákona č. 309/2006 Sb., ve znění pozdějších předpisů, nařízení vlády o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích č.591/2006 Sb. směrnice Rady 92/57/EHS ze dne 24. června 1992 o minimálních požadavcích na bezpečnost a ochranu zdraví na dočasných nebo přechodných staveništích, nařízení vlády č. 101/2005 Sb. O podrobnějších požadavcích na pracoviště a pracovní prostředí, vyhláška 268/2009 Sb. O obecně technických požadavcích na výstavbu, Str. 13 / 14

14 Akce : Nemocnice Sokolov, stavební úpravy 1.NP pavilonu B - ARO. Technická zpráva. nařízení vlády č.178/2001 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci, ve znění nařízení vlády č. 523/2002 Sb. a nařízení vlády č. 441/2004 Sb. nařízení vlády č. 378/2001 Sb., kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí, stavební zákon č. 183/2006 Sb a jeho prováděcí vyhlášky, vyhláška č. 87/2000 Sb., kterou se stanoví podmínky požární bezpečnosti při svařování a nahřívání živic v tavných nádobách, nařízení vlády č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky, 108 zákona č. 262/2006 Sb. zákoník práce, nnařízení vlády č. 495/2001 Sb., kterým se stanoví rozsah a bližší podmínky poskytování osobních ochranných pracovních prostředků, mycích, čistících a dezinfekčních prostředků, ČSN Hořlavé kapaliny, provozovny a sklady, ČSN Bezpečnostní ustanovení pro sváření kovů, ČSN Bezpečnostní předpisy pro svařování plamenem a řezání kyslíkem, ČSN Bezpečnostní předpisy pro svařování elektrickým obloukem, ČSN Kovové tlakové nádoby k dopravě plynu - provozní pravidla, bezpečnostní předpisy obsažené v závazných technologických pravidlech dodavatele, návody k používání čerpadel, rozplavovačů, čističek výplachu a stabilních skladovacích zařízení sypkých hmot. Všichni zúčastnění pracovníci musí používat předepsané osobní ochranné pracovní prostředky podle směrnice dodavatele vypracované na základě nařízení vlády č. 495/2001 Sb. Před zahájením prací musí být seznámeni s technologickým postupem prací a s příslušnými bezpečnostními předpisy. Při stavebních pracích za snížené viditelnosti musí být zajištěno dostatečné osvětlení OSTATNÍ ZÁMEČNICKÉ KONSTRUKCE : Plocha kolem nové chladící jednotky bude opatřena oplocením v. min. 2,0 m. Plot bude proveden jako drátěný na ocelové sloupky kotvené do základových patek. Sloupky i pletivo budou poplastované. Součástí oplocení jsou i uzamykatelné vstupní branky. Ostatní zámečnické konstrukce nejsou navrženy v rámci stavebních úprav. 17. KLEMPÍŘSKÉ KONSTRUKCE : Klempířské konstrukce, mimo konstrukcí souvidející s prováděním nových VZT rozvodů, nejsou předmětem navržené stavby. 18. SCHODIŠTĚ : V části 1.NP objektu pavilonu B dotčené touto stavbou se nenachází stávající ani nově navržená schodiště. Stávající železobetonová schodiště v komunikačních vertikálách zůstávají beze změn, budou řešena v rámci připravované stavby, která bude řešit chráněné únikové cesty pavilonu B. 19. KVALITATIVNÍ PŘEDPOKLADY : Pro zajištění kvalitativního standartu celý projekt předpokládá použití všech materiálů v první jakosti. Pro zajištění kvality prací budou jako kvalitativní standart uvažovány a kalkulovány práce s přesností a odchylkami dle platných norem v České republice. Jakákoliv změna oproti tomuto předpokladu musí být konzultována s investorem a investorem odsouhlasena. Jakákoliv změna materiálu uvedeného v projektu, nebo technické zprávě musí být v dostatečném předstihu odsouhlasena investorem. Změna nebo náhrada prvku ze systému je možná pouze po dohodě s investorem a projektantem stavby. Veškeré zpracovávané malty a betony musí být na akci dodány ve formě suchých hotových směsí v pytlích, příp. v přepravních zásobnících. Datum : AIP : Ing. A. Jurica Vypracoval : R. Schart Str. 14 / 14
