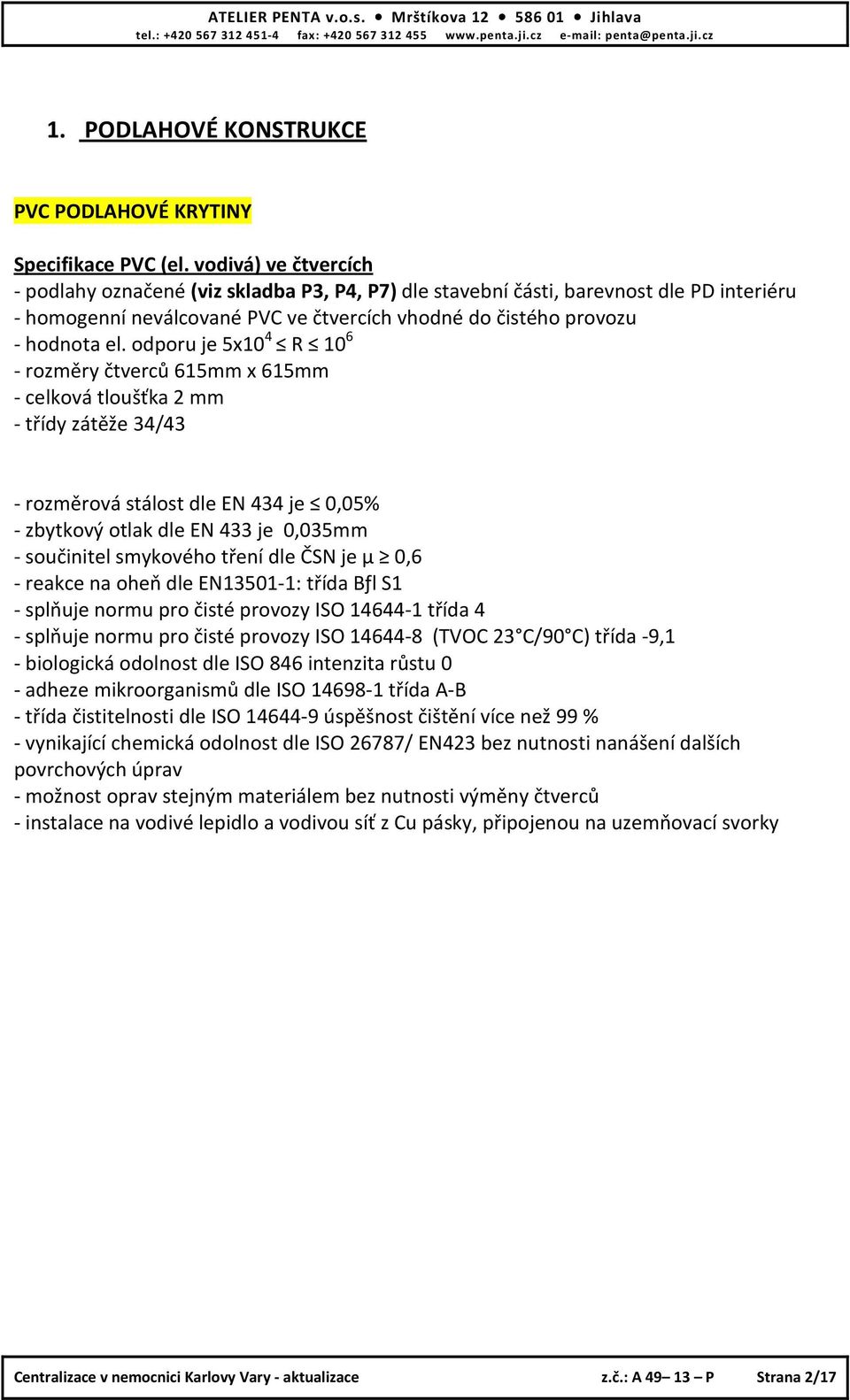

2 1. PODLAHOVÉ KONSTRUKCE PVC PODLAHOVÉ KRYTINY Specifikace PVC (el. vodivá) ve čtvercích - podlahy označené (viz skladba P3, P4, P7) dle stavební části, barevnost dle PD interiéru - homogenní neválcované PVC ve čtvercích vhodné do čistého provozu - hodnota el. odporu je 5x10 4 R rozměry čtverců 615mm x 615mm - celková tloušťka 2 mm - třídy zátěže 34/43 - rozměrová stálost dle EN 434 je 0,05% - zbytkový otlak dle EN 433 je 0,035mm - součinitel smykového tření dle ČSN je µ 0,6 - reakce na oheň dle EN : třída Bƒl S1 - splňuje normu pro čisté provozy ISO třída 4 - splňuje normu pro čisté provozy ISO (TVOC 23 C/90 C) třída -9,1 - biologická odolnost dle ISO 846 intenzita růstu 0 - adheze mikroorganismů dle ISO třída A-B - třída čistitelnosti dle ISO úspěšnost čištění více než 99 % - vynikající chemická odolnost dle ISO 26787/ EN423 bez nutnosti nanášení dalších povrchových úprav - možnost oprav stejným materiálem bez nutnosti výměny čtverců - instalace na vodivé lepidlo a vodivou síť z Cu pásky, připojenou na uzemňovací svorky Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 2/17

3 Specifikace PVC v rolích - podlahy označené (viz skladba P1, P2, P5, P6,P8-P12)dle stavební části, barevnost dle PD interiéru - heterogenní akustický vinyl v rolích - vyztužení dvojitou kompaktní vrstvou z netkaného skelného rouna - celková tloušťka materiálu 2,6 mm - tloušťka nášlapné vrstvy 0,7 mm - šířka role 2m - třída zátěže 34/42 - kročejový útlum dle EN ISO je 15 db - schopnost snížit intenzitu hluku při nárazu dle NF S Ln,e,w< 65dB, třída A - povrchová úprava PUR Plus zvýšená odolnost vůči dezinfekčním prostředkům - reakce na oheň dle EN je B fl S 1 - hodnota zbytkového otlaku dle EN 433 je 0,06 mm - odolnost proti opotřebení dle EN 660-2: třída T - protiskluznost dle DIN je R10 - součinitel smykového tření dle ČSN hodnota µ 0,6 - rozměrová stálost dle EN 434 je 0,1% - ionty stříbra obsažené v povrchové úpravě a nášlapné vrstvě zajišťují permanentní bakteriostatický účinek Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 3/17

4 Konstrukční detaily Sokl podlahy je řešen formou fabionu, tj. vytažením na stěnu do výšky 10cm s použitím kontaktního lepidla a klínku, který má rádius 2cm. (viz. obr.) Systém koutů a rohů standartní provedení Podlaha je kladena bez bordur, sváry u koutů a rohů jsou taženy diagonálně mimo hrany. (viz. obr.) Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 4/17

5 Systém koutů a rohů čisté prostory Popis produktu Systém kompaktních rohů s plastovou výplní určený pro hygienicky náročné prostory. Použití v kombinaci s fabionem (rádius 38mm), vařeno okolo rohové výplně a lepeno kontaktním lepidlem. Použít v prostorách vyšetřoven, expektačních pokojů, JIP, prostory endoskopických sálů, prostory OS. Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 5/17

6 Montážní návod Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 6/17

7 2. STŘEŠNÍ PLÁŠŤ, SPODNÍ STAVBA PAROTĚSNÝ STŘEŠNÍ HYDROIZOLAČNÍ NATAVOVACÍ PÁS Podrobné obecné technické specifikace a požadavky na daný výrobek: - elastomerobitumenový (modifikovaný SBS ) parotěsný hydroizolační natavovací pás tl. 3,0 mm s kombinovanou AL nosnou vložkou a s horní termicky aktivovatelnou vrstvou pro nalepení tepelně izolačních desek vlastnosti dle ČSN EN tloušťka : krycí vrstva : výztužná vložka : horní vrstva : ekvivalentní dif. tloušťka rd : reakce na oheň : pevnost v tahu podl./příč.: protažení podl./příč.: 2/2 % ohebnost za nízkých teplot : - 30 oc 3,0 mm SBS modifikovaný asfalt hliniková kombinovaná vložka se skelnou rohoží 60 g/m2 za studena samolepící elastomerobitumen s odtavovací folií >1 500 m prakticky parotěsný tř. E 500/400 N/5cm VRCHNÍ STŘEŠNÍ HYDROIZOLAČNÍ NATAVOVACÍ PÁSSE ZVÝŠENOU POŽÁRNÍ ODOLNOSTÍ Podrobné obecné technické specifikace a požadavky na daný výrobek: - elastomerobitumenový (modifikovaný TOP SBS ) vrchní hydroizolační natavovací pás tl. 5,2 mm s modrozeleným břidličným posypem a zvýšenou požární odolností vlastnosti dle ČSN EN tloušťka : 5,2 mm krycí vrstva : TOP SBS modifikovaný asfalt výztužná vložka : spec. polyesterová nosná rohož 250 g/m2 ekvivalentní dif. tloušťka rd : 100 m propustnost vodní páry : chování při vnějším požáru : Broof t3 reakce na oheň : tř. E pevnost v tahu podl./příč.: 1 000/1000 N/5cm protažení podl./příč.: 40/40 % rozměrová stálost podl./příč.: - 0,5/ + 0,25 % ohebnost za nízkých teplot : - 36 oc odolnost proti stékání při zvýš. teplotě : oc Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 7/17

8 SPODNÍ PODKLADNÍ HYDROIZOLAČNÍ NATAVOVACÍ PÁS PRO SPODNÍ STAVBU Podrobné obecné technické specifikace a požadavky na daný výrobek: - elastomerobitumenový (modifikovaný SBS ) podkladní hydroizolační natavovací pás tl. 4,0 mm vyztužený skelnou tkanou nosnou vložkou, protiradonová izolace ve spodní stavbě vlastnosti dle ČSN EN a ČSN EN tloušťka : 4,0 mm krycí vrstva : SBS modifikovaný asfalt výztužná vložka : tkaná skleněná nosná rohož 200 g/m2 ekvivalentní dif. tloušťka rd : 80 m propustnost vodní páry : součinitel difuze D plocha/spoj : 1, / 1, m2/s chování při vnějším požáru : Broof t1 reakce na oheň : tř. E pevnost v tahu podl./příč.: 1 000/1000 N/5cm protažení podl./příč.: 2/2 % ohebnost za nízkých teplot : - 25 oc odolnost proti stékání při zvýš. teplotě : Oc Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 8/17

9 3. FASÁDA KONTAKTNÍ ZATEPLOVACÍ SYSTÉM KONTAKTNÍ ZATEPLOVACÍ SYSTÉM Podrobné obecné technické specifikace a požadavky na daný výrobek: Bude použit vnější kontaktní zateplovací systém (ETICS) s izolantem z minerální vaty s podélným vláknem. Pro oblast soklu a pod úroveň terénu se použije soklová fasádní deska, která má minimální nasákavost. Lepení minerálních desek se provádí minerálním tmelem. Po zatvrdnutí tmelu se provede kotvení šroubovacími hmoždinkami se zapuštěním pod úroveň izolantu a zaslepí se zátkou z minerální vaty. Kotevní plán se určí při montáži dle kotevního materiálu, tl. izolantu a výšce budovy. Počty hmoždinek je třeba navýšit na okrajových zónách (rozích) budovy. Před armováním se osadí na všechny hrany rohová lišta s tkaninou, styk okenního rámu a izolantu v ostění se provede systémovou okenní lištou s tkaninou. Poté se provede celoplošné přestěrkování tmelem s vloženou armovací tkaninou. Pro armování zateplení do oblasti zvýšeného mechanického namáhání (do 2m výšky okolo celého objektu se provede z bezcementového materiálu, z důvodu požadavku na větší mechanickou odolnost proti rázu, hodnota min. 15 J. Po napenetrování penetrací pod omítky se na armovací vrstvu nanese silikonová omítka zrnitosti 2 mm v požadovaném odstínu. Dodávka včetně systémových lišt a doplňků. Fasáda s izolantem z minerální vaty Izolant - minerální izolační deska požadované tloušťky viz skladby stěn Lepící tmel - práškové lepidlo používané k lepení isolačních desek z minerálních vláken a korku a k uložení výztužné tkaniny, výborná přilnavost ke všem minerálním podkladům, dlouhá doba zasychání, vynikající prodyšnost pro vodní páry, přilnavost na hladkém betonu po odbednění: > 100 KN/m 2, přilnavost v tahu na izolačním materiálu MW-PT: > 12 KN/m 2, faktor difuzního odporu μ H2O: μ 10, koeficient vodní absorpce: w <0,1 kg / (m 2 h 0,5 ) podle DIN Kotvy - šroubovací kotvy příslušné délky, povrchová montáž, zaslepí se zátkou z min. vaty Charakteristická zatížení beton C 12/15 dle EN beton C 16/20 C 50/60 dle EN plná cihla (Mz) dle DIN 105 příčně děrovaná cihla (Hlz) dle DIN 105 1,5 kn 1,5 kn 1,5 kn 1,2 kn Armovací tmel- práškové lepidlo používané k lepení isolačních desek z minerálních vláken a korku a k uložení výztužné tkaniny, výborná přilnavost ke všem minerálním podkladům, dlouhá doba zasychání, vynikající prodyšnost pro vodní páry, přilnavost na hladkém betonu po odbednění: > 100 KN/m 2, přilnavost v tahu na izolačním materiálu MW-PT: > 12 KN/m 2, faktor difuzního odporu μ H2O: μ 10, koeficient vodní absorpce: w <0,1 kg / (m 2 h 0,5 ) podle DIN Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 9/17

10 Výztužová tkanina- Apretace: 20-30% organická, počáteční pevnost v tahu(ve směru osnovy a útku): 1750 N / 5 cm, plošná hmotnost165 g / m 2 ± 5% podle DIN , pevnost v tahu ztráta po alkalické uskladnění<50% (28 D 5% NaOH a 24 h Alkal. Roztok ph 12,5 / 60 C) penetrace pod omítky - pigmentovaná speciální základní barva pro strukturované omítky v exteriéru i interiéru, zlepšuje přilnavost, sjednocuje odstín podkladu, sjednocuje strukturu podkladu Omítka - silikonová omítka vyztužená uhlíkovými vlákny, dekorativní omítka se strukturou zrno na zrno podobnou škrábané omítce, určená pro povrchové úpravy fasád, omyvatelná, snadno zpracovatelná, vysoká přilnavost k podkladu, vysoce difúzní, samočistící schopnost, překrývá trhliny v podkladu, fotokatalytické pigmenty, Absorpce vody: 0,027 kg/m 2 /24 h, difuze vodních par: μ= <5, S d < 0,01 Oblast s vyšší mechanickou odolností do výšky 2m po obvodě objektu - výztužová vrstva s jednoduchým armováním tkaninou odolnost min. 15 J Armovací tmel - tl. vrstvy min. 3 mm, tmel na disperzní bázi s vysokou odolností proti nárazům, zesílený uhlíkovými vlákny, na vytváření armovacích vrstev s vysokou odolností proti mechanickému poškození, zesílený uhlíkovými vlákny, vysoká mechanická odolnost, zvýšená roztažnost v trhlinách, výborná zpracovatelnost, tepelná vodivost 0,7 (W / m K), faktor difuzního odporu μ (H 2 O): 520, odolnost proti nárazu> 15 J při tloušťce nejméně 3 mm. Výztužová tkanina- Apretace: 20-30% organická, počáteční pevnost v tahu (ve směru osnovy a útku): 1750 N / 5 cm, plošná hmotnost165 g / m 2 ± 5% podle DIN , pevnost v tahu ztráta po alkalické uskladnění<50% (28 D 5% NaOH a 24 h Alkal. Roztok ph 12,5 / 60 C) Armovací tmel -dvousložkový tmel plněný uhlíkovými vlákny, vysoce odolný protinárazům, pro zhotovování výztužné vrstvy v oblasti soklu, vhodný pro oblast soklu, výborně odolává odstřikující vodě a dešti odolnost proti rázu vyšší než 50 J, tepelná vodivost: 0,70 (W / mk), faktor difuzního odporu μ (H 2 O): 120, odolnost proti nárazu> 50 joulů (testováno s 8 mm tloušťkou s dvojitou tkaninou) Výztužová tkanina- Apretace: 20-30% organická, počáteční pevnost v tahu (ve směru osnovy a útku): 1750 N / 5 cm, plošná hmotnost165 g / m 2 ± 5% podle DIN , pevnost v tahu ztráta po alkalické uskladnění<50% (28 D 5% NaOH a 24 h Alkal. Roztok ph 12,5 / 60 C) Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 10/17

11 Oblast soklu Izolant do výšky 500 mm nad upravený terén bude použita soklová deska požadované tloušťky, desky z pěnového polystyrenu s vysokou pevností pro zateplení soklové části fasády, strukturovaný povrch usnadňuje nanášení omítky, formát: 1000 x 500 mm Lepící tmel - minerální cementová malta, obohacená syntetickou pryskyřicí, maximální zrnitost 0,5 mm, přilnavost na hladkém betonu po odbednění: > 100 KN/m 2, přilnavost v tahu na izolačním materiálu EPS-F: : > 100 KN/m 2, Tepelná vodivost: 0,7 W / (m K), Faktordifuzního odporu μ (H 2 O): μ <15, Koeficient vodní absorpce: w <0,1 kg / (m 2 h 0,5 ) podle DIN EN 1062,Propustnost vodních par (s d -hodnota): 0,10 m Kotvy - šroubovací kotvy příslušné délky, povrchová montáž, malé EPS zátky Charakteristická zatížení beton C 12/15 dle EN beton C 16/20 C 50/60 dle EN plná cihla (Mz) dle DIN 105 příčně děrovaná cihla (Hlz) dle DIN 105 1,5 kn 1,5 kn 1,5 kn 1,2 kn Armovací tmel- minerální cementová malta, obohacená syntetickou pryskyřicí, maximální zrnitost 0,5 mm, přilnavost na hladkém betonu po odbednění: > 100 KN/m 2, přilnavost v tahu na izolačním materiálu EPS-F: : > 100 KN/m 2, Tepelná vodivost: 0,7 W / (m K), Faktordifuzního odporu μ (H 2 O): μ <15, Koeficient vodní absorpce: w <0,1 kg / (m 2 h 0,5 ) podle DIN EN 1062,Propustnost vodních par (s d -hodnota): 0,10 m Výztužová tkanina- Apretace: 20-30% organická, počáteční pevnost v tahu(ve směru osnovy a útku): 1750 N / 5 cm, plošná hmotnost165 g / m 2 ± 5% podle DIN , pevnost v tahu ztráta po alkalické uskladnění<50% (28 D 5% NaOH a 24 h Alkal. Roztok ph 12,5 / 60 C) Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 11/17

12 4. FASÁDA PROVĚTRÁVANÝ SYSTÉM FASÁDNÍ PROVĚTRÁVANÝ SYSTÉM S OBKLADEM Z VLÁKNOCENENTOVÝCH DESEK SKLADBA PROVĚTRÁVANÉ FASÁDY - Nosná konstrukce - dle konkrétní skladby obvodové stěny - Tepelná izolace- tl. dle konkrétní skladby, pás z kamenné vlny (minerální plsti) pojené organickou pryskyřicí, v celém objemu hydrofobizovaný, nařezaný na desky, desky určeny pro stavební tepelné a protipožární izolace vnějších konstrukcí provětrávaných fasád s kotvením hmoždinkami a na trny, paropropustné, třída reakce na oheň A1 dle čsn en , deklarovaný součinitel tepelné vodivosti λd = max. 0,035 W.m-1.K-1 dle čsn en 12667, 12939, odpor při proudění vzduchu r 12 / 120 mm kpa.s.m-2 dle ČSNEN 29053, vlastní tíha max. 0,840 kn.m-3 - Difuzně otevřený, vysoce uv-stabilizovanýpás- šířky 1,5m k ochraně tepelně izolovaných fasád s otevřenými spárami pro šířku spar do 20 mm, hodnota rd=0,02m, pevnost: cca 250 N/5 cm v obou směrech, barva černá, bez potisku, s integrovanými samolepícími okraji, napojení na okenní, dveřní rámy apod. pomocí kaučukové lepicí pásky - Provětrávaná mezera tl. dle konkrétní skladby - Hliníková systémová nosná konstrukce - nosný systém kompletně z hliníkové slitiny AL Mg SiO 0,5/F25, použité profily a kotevní prvky provedeny jako tažený profil, spojovací materiál nerezový, systém musí umožňovat vyrovnání předo-zadních nerovnosti v rozmezí min. 3-4 cm, soudržnost s podkladem zaručuje šroub s hmoždinou jehož dimenzi určuje mimo jiné i provedení trhací zkoušky, do kotev jsou uchycovány svislé l profily, nosný hliníkový systém umožňuje dilataci, detaily návazností na ostatní konstrukce provedeny z Al plechu s povrchovou úpravou komaxit. Pod kotvy nosného roštu nutné osadit termoizolační podložky pro přerušení tepelného mostu. - Celoprobarvené fasádní mrazuvzdorné přírodní desky - tl. 8 mm, povrchově ošetřené tranparentní lazurou, desky hydrofobizované, objemová hmotnost max kg/m3, hmotnost max. 14,6 kg/m2, požární odolnost A2, S1-D0 dle EN 13501, modul pružnosti v ohybu e min. 8 gpa, mrazuvzdornost >100 cyklů, nasákavost max. 12%, pevnost v ohybu min. 24 mpa ve směru vláken. Dodávka včetně všeho příslušenství, kotevních prvků apod. Uvažovaný spárořez - viz pohledy, bude odsouhlaseno na základě výr.dokumentace. Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 12/17

13 Podrobné obecné technické specifikace a požadavky na fasádní desky: Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 13/17

14 5. POVRCHOVÉ ÚPRAVY N1 - POLYURETANOVÝ AKRYLOVÝ NÁTĚR Podrobné obecné technické specifikace a požadavky na daný výrobek: Kvalitní polyuretanový akrylový nátěr, odolný proti poškrábání a úderům - vodorozpustný - minimální zápach, snadné zpracování, pevný celistvý povrch, vysoce difuzní - odolné proti běžným čisticím prostředkům používaným ve zdravotnictví - otěr za mokra podle DIN EN : třída 1 - pojivo polyuretanová akrylová disperze - lesk: matný - hustota: cca 1,20 g/cm3 N2 VNITŘNÍ AKRYLÁTOVÁ, VYSOCE KRYJÍCÍ BARVA Podrobné obecné technické specifikace a požadavky na daný výrobek: Vnitřní akrylátová barva ředitelná vodou, ekologická s minimálnímzápach, bez obsahu zakalujících látek - difúzní, hodnota S d <0.1 m - charakteristikapodlenormy DIN EN : oděr za mokra: třída 3 - poměr kontrastu:krycí schopnost třída 2, při spotřebě cca 140 ml/m 2 - lesk: matný - maximálnízrnitost: jemná (<100 µm) - pojivo: akrylátová disperze podle normy DIN N3 VNITŘNÍ AKRYLÁTOVÁ, VYSOCE KRYJÍCÍ BARVA Podrobné obecné technické specifikace a požadavky na daný výrobek: 1) penetrace pod disperzní barvy 2) základní barva na bázi alkydové pryskyřice (Směs alkydové pryskyřice s benzinem) Rychleschnoucí univerzální prostředek na základní nátěr bez obsahu aromátus vynikající přilnavostí 3) lak na bázi živice do vnitřního i vnějšího prostředí - lesklý - pojivo: alkydové živice, s obsahem rozpouštědel - minimální zápach, snadné zpracování, pevný celistvý povrch - vysoká odolnost proti úderům a nárazům - odolné proti běžným čisticím prostředkům používaným ve zdravotnictví Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 14/17

15 6. PODHLEDY RASTR 1 - s vyššími požadavky na čistitelnost a akustiku (3.np - lůžk. pokoje, 4.np - inf. filtry, šatny, lék. pokoje) - rastr 600x600 mm - demontovatelný antibakteriální akustický minerální podhled ze sklených vláken - rozměr panelu 600x600x15 mm, rastr šířky 24 mm - polozapuštěná hrana, zkosené hrany natřeny - podhled s certifikací do čistého prostředí - závěsný systém polozapuštěný antikorozní - vysoce odolný proti vlhkosti - bílý - včetně klipů proti vyražení desky - viditelný povrch - akustický povrch akutex hygiene, barva bílá (ncs s 0502-y), antibakteriální povrch - týdení čištění za vlhka (omyvatelný vodou), výrobek je odolný při použití běžných dezinfekčních prostředků - odolnost stálé relativní vlhkosti 95% při 30 c - světelná odrazivost 84%, rozptyl světla 99% - povrch se zvýšenou akustickou pohltivostí (min. nrc=0.85, alfa w=0.90), akustická třída a, srozumitelnost řeči - artikulační třída ac = 180 v souladu s astm e 1111 a e třída čistoty místnosti 5/m2,5 (dle iso ) - klasifikace reakce na požár - třída a2-s1,d0 (dle en ) Podrobnější specifikace viz. závěr specifikací RASTR 2 - prostory s požadavky na akustiku a čistitelnost (3.np - chodby, 4.np - kanceláře, chodby) - demontovatelný akustický minerální podhled ze sklených vláken. podhled s certifikací dočistého prostředí - stropní podhled s poloskrytým nosným systémem pro zvýraznění směru v místnosti, v jednom směru přiznaná spára, ve druhém směru kazety na sraz - akustický minerální podhled ze sklených vláken - rozměr panelu 600x600x20 mm - polozapuštěná hrana, zkosené hrany natřeny - závěsný systém polozapuštěný rastr šířky 24 mm, včetně klipů proti vyražení desky - viditelný povrch - akustický povrch akutex t - barva bílá - týdení čištění za vlhka - odolnost stálé relativní vlhkosti 95% při 30 C - světelná odrazivost 84% - povrch se zvýšenou akustickou pohltivostí (min.nrc= ) - srozumitelnost řeči: artikulační třída ac = 180 v souladu s astm E 1111 a E třída čistoty místnosti M3,5/100 - klasifikace reakce na požár - třída A2-S1,D0 (dle EN ) Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 15/17

16 RASTR 3 -, prostory s vysokými požadavky na čistotu prostředí a akustiku (3.np - jídelna, vyšetřovny, 4.np - inf. pokoje, inf. chodby, vyšetřovny) - rastr 600x600 mm - demontovatelný antibakteriální hygienický širokopásmový akustický minerální podhled do prostředís požadavkem na nízkou úroveň prachových částic - možnost omývání podhledových panelů po celé ploše ze všech stran - rastr skrytý symetrický, zesílený, antikorozní - třídy C3 - rozměr panelu 600x600x20 mm,boční hrany a zadní strana natřeny - podhled s certifikací do čistého prostředí - hygienický širokopásmový akustický minerální podhled z lisovaných sklených vláken (vyrobeno metodou tel) - higienický rastr šířky 24 mm - bílý, včetně klipů proti vyražení desky a zajištění celistvosti i při čištění - viditelný povrch - zesílený akustický povrch akutex hp odolný proti usazování prachu a nečistot - barva bílá - antibakteriální povrch - možnost omývání podhledových panelů po celé ploše - týdenní čištění za vlhka (občasné tlakové omývání) - denní čištění na sucho a vysávání - výrobek je odolný při použití běžných dezinfekčních prostředků - odolnost stálé relativní vlhkosti 95% při 30 C bez poruch desky, vyšší teplota a vlhkost jsou přípustné při čištění - světelná odrazivost 84%, povrch se zvýšenou akustickou pohltivostí (min. Nrc= , alfa w=0.90) - srozumitelnost řeči: artikulační třída Ac = 170 v souladu s astm E 1111 a E třída čistoty místnosti 5/m2,5 (dle ISO ) - klasifikace reakce na požár - třída A2-S1,D0(dle EN ) Podrobnější specifikace viz. závěr specifikací RASTR 4, 5 A 6 - širokopatkový pásový podhledový systém s požární odolností - rastr 600x1400x40 mm - protipožární podhled s požární odolností shora i zdola EI=30 minut - rovná hrana - nosná konstrukce z viditelných širokopatkových profilů šířky 100 mm, příčná konstrukce z ocelových pozinkovaných profilů je skrytá - stupeň hořlavosti: A-nehořlavá hmota dle ČSN , A2,S1,do podle EN provedení povrchu: čistě bílé, podobné RAL dezén povrchu: hladký jemně perforovaný povrch se zvýšenou akustickou pohltivostí - formát rastru a desky: 600 x 1400mm tl. 40 mm, kolmá hrana - systém včetně protipožárních krytů pro vestavěná svítidla - souprava složená ze 4 bočnic s rohovými zámky pro jejich spojení a z krycí desky překrývající celý půdorys osv.tělesa Centralizace v nemocnici Karlovy Vary - aktualizace z.č.: A P Strana 16/17
