1 HXMU016DA HXMU025DA HXMU032DA HXMU050DA Návod k obsluze 1

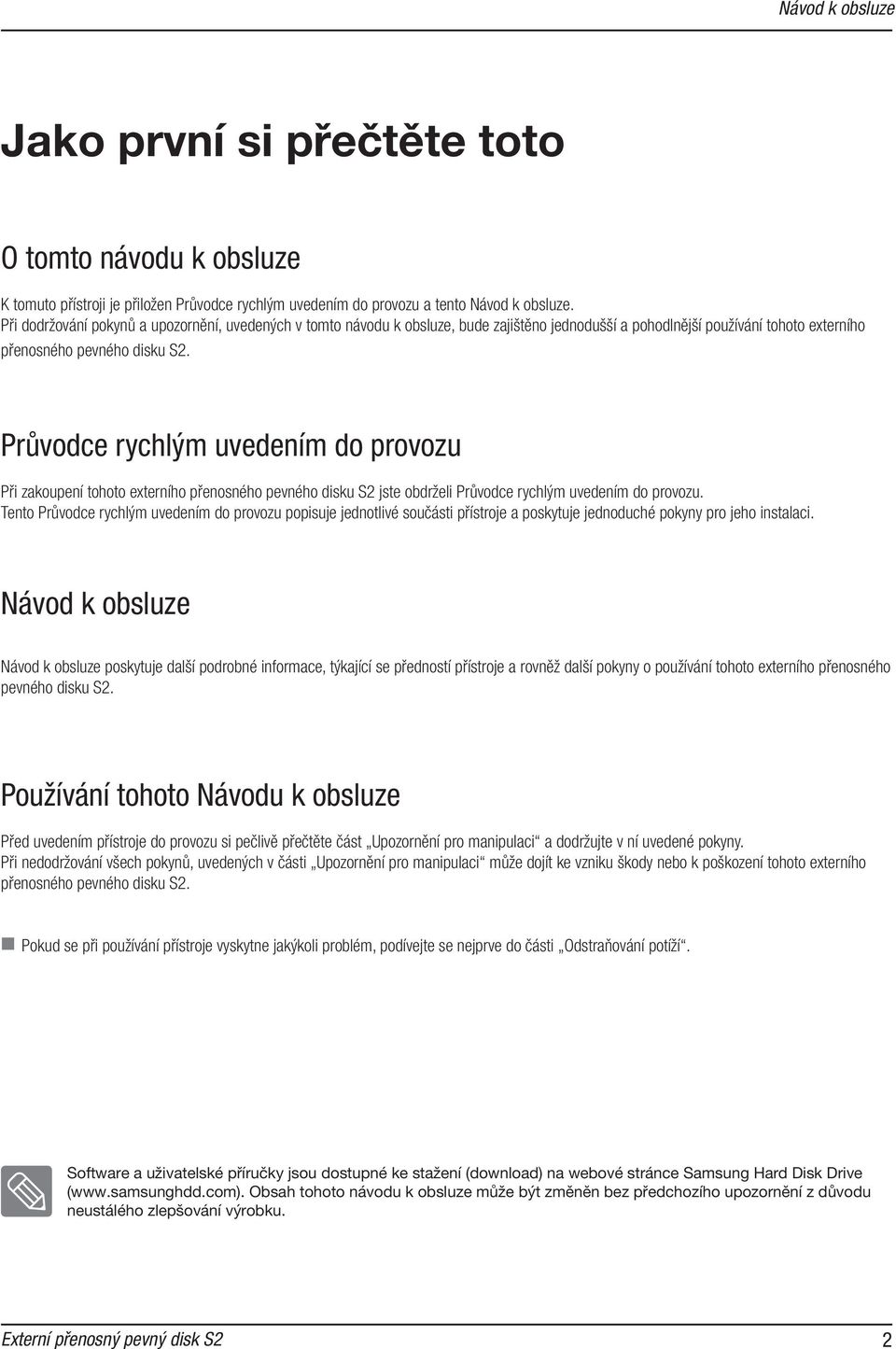

2 Jako první si přečtěte toto O tomto návodu k obsluze K tomuto přístroji je přiložen Průvodce rychlým uvedením do provozu a tento Návod k obsluze. Při dodržování pokynů a upozornění, uvedených v tomto návodu k obsluze, bude zajištěno jednodušší a pohodlnější používání tohoto externího přenosného pevného disku S2. Průvodce rychlým uvedením do provozu Při zakoupení tohoto externího přenosného pevného disku S2 jste obdrželi Průvodce rychlým uvedením do provozu. Tento Průvodce rychlým uvedením do provozu popisuje jednotlivé součásti přístroje a poskytuje jednoduché pokyny pro jeho instalaci. Návod k obsluze Návod k obsluze poskytuje další podrobné informace, týkající se předností přístroje a rovněž další pokyny o používání tohoto externího přenosného pevného disku S2. Používání tohoto Návodu k obsluze Před uvedením přístroje do provozu si pečlivě přečtěte část Upozornění pro manipulaci a dodržujte v ní uvedené pokyny. Při nedodržování všech pokynů, uvedených v části Upozornění pro manipulaci může dojít ke vzniku škody nebo k poškození tohoto externího přenosného pevného disku S2. Pokud se při používání přístroje vyskytne jakýkoli problém, podívejte se nejprve do části Odstraňování potíží. Software a uživatelské příručky jsou dostupné ke stažení (download) na webové stránce Samsung Hard Disk Drive ( Obsah tohoto návodu k obsluze může být změněn bez předchozího upozornění z důvodu neustálého zlepšování výrobku. 2

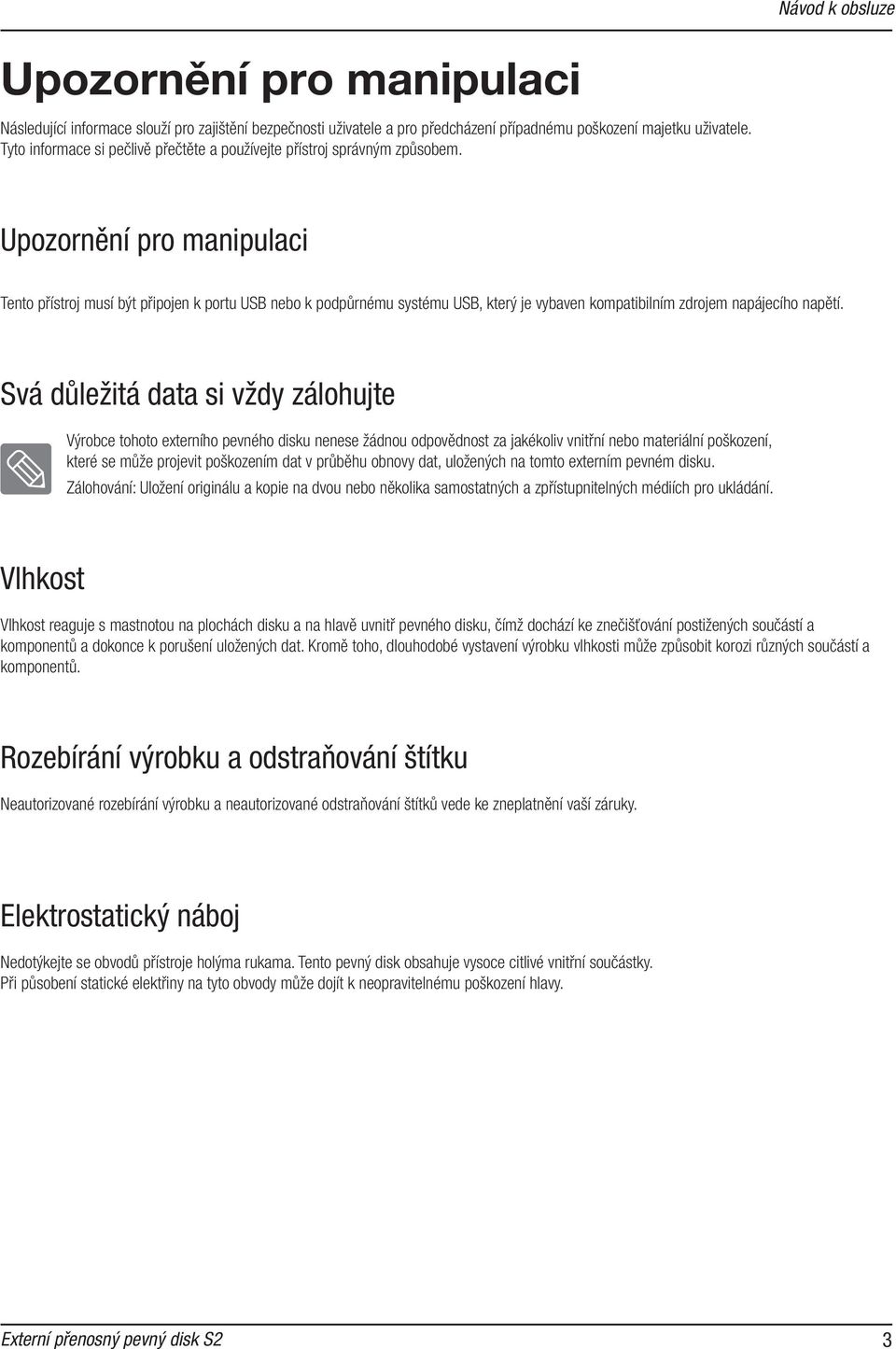

3 Upozornění pro manipulaci Následující informace slouží pro zajištění bezpečnosti uživatele a pro předcházení případnému poškození majetku uživatele. Tyto informace si pečlivě přečtěte a používejte přístroj správným způsobem. Upozornění pro manipulaci Tento přístroj musí být připojen k portu USB nebo k podpůrnému systému USB, který je vybaven kompatibilním zdrojem napájecího napětí. Svá důležitá data si vždy zálohujte Výrobce tohoto externího pevného disku nenese žádnou odpovědnost za jakékoliv vnitřní nebo materiální poškození, které se může projevit poškozením dat v průběhu obnovy dat, uložených na tomto externím pevném disku. Zálohování: Uložení originálu a kopie na dvou nebo několika samostatných a zpřístupnitelných médiích pro ukládání. Vlhkost Vlhkost reaguje s mastnotou na plochách disku a na hlavě uvnitř pevného disku, čímž dochází ke znečišťování postižených součástí a komponentů a dokonce k porušení uložených dat. Kromě toho, dlouhodobé vystavení výrobku vlhkosti může způsobit korozi různých součástí a komponentů. Rozebírání výrobku a odstraňování štítku Neautorizované rozebírání výrobku a neautorizované odstraňování štítků vede ke zneplatnění vaší záruky. Elektrostatický náboj Nedotýkejte se obvodů přístroje holýma rukama. Tento pevný disk obsahuje vysoce citlivé vnitřní součástky. Při působení statické elektřiny na tyto obvody může dojít k neopravitelnému poškození hlavy. 3

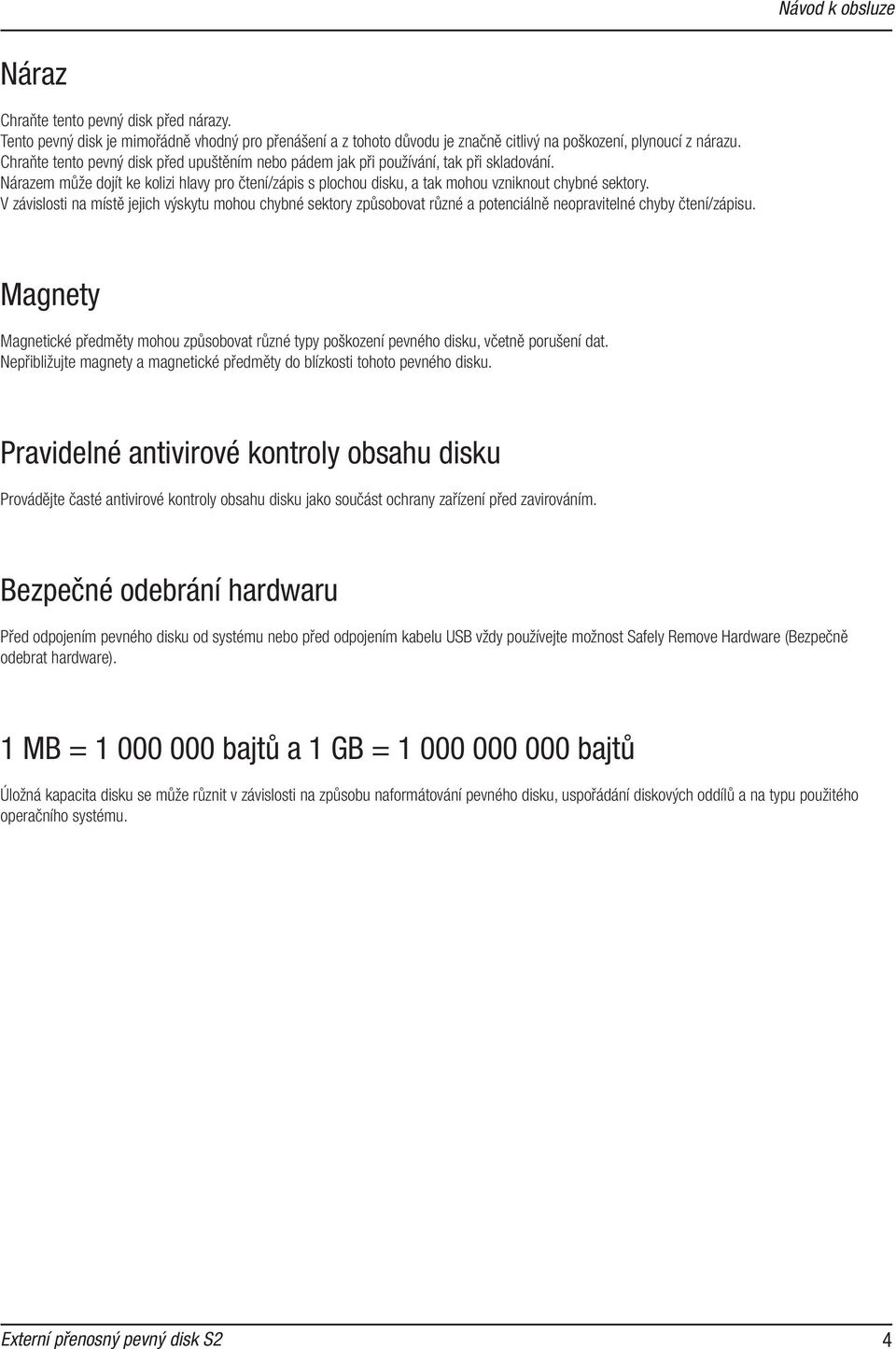

4 Náraz Chraňte tento pevný disk před nárazy. Tento pevný disk je mimořádně vhodný pro přenášení a z tohoto důvodu je značně citlivý na poškození, plynoucí z nárazu. Chraňte tento pevný disk před upuštěním nebo pádem jak při používání, tak při skladování. Nárazem může dojít ke kolizi hlavy pro čtení/zápis s plochou disku, a tak mohou vzniknout chybné sektory. V závislosti na místě jejich výskytu mohou chybné sektory způsobovat různé a potenciálně neopravitelné chyby čtení/zápisu. Magnety Magnetické předměty mohou způsobovat různé typy poškození pevného disku, včetně porušení dat. Nepřibližujte magnety a magnetické předměty do blízkosti tohoto pevného disku. Pravidelné antivirové kontroly obsahu disku Provádějte časté antivirové kontroly obsahu disku jako součást ochrany zařízení před zavirováním. Bezpečné odebrání hardwaru Před odpojením pevného disku od systému nebo před odpojením kabelu USB vždy používejte možnost Safely Remove Hardware (Bezpečně odebrat hardware). 1 MB = bajtů a 1 GB = bajtů Úložná kapacita disku se může různit v závislosti na způsobu naformátování pevného disku, uspořádání diskových oddílů a na typu použitého operačního systému. 4

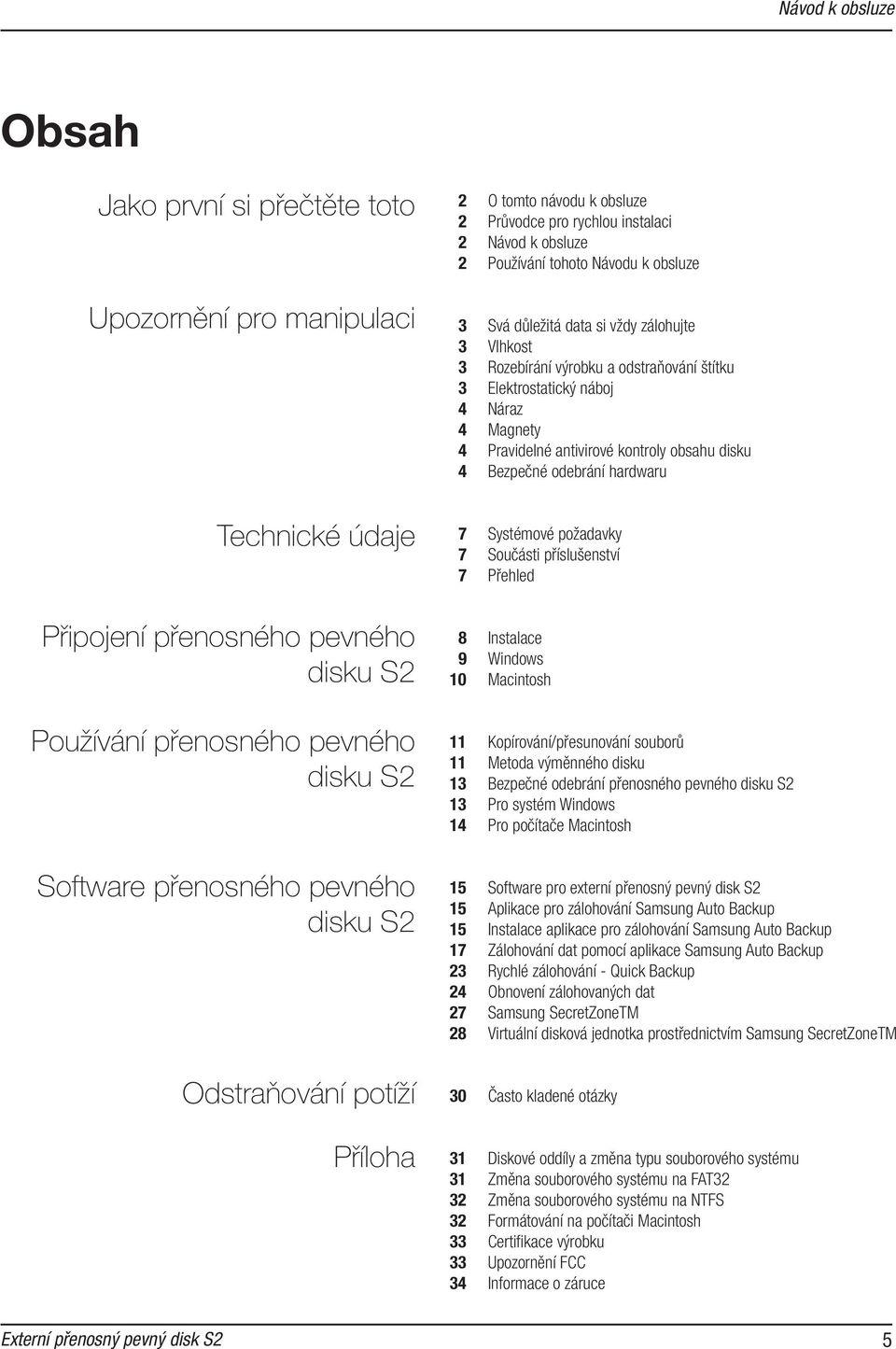

5 Obsah Jako první si přečtěte toto Upozornění pro manipulaci Technické údaje Připojení přenosného pevného disku S2 Používání přenosného pevného disku S2 Software přenosného pevného disku S2 Odstraňování potíží Příloha 2 O tomto návodu k obsluze 2 Průvodce pro rychlou instalaci 2 Návod k obsluze 2 Používání tohoto Návodu k obsluze 3 Svá důležitá data si vždy zálohujte 3 Vlhkost 3 Rozebírání výrobku a odstraňování štítku 3 Elektrostatický náboj 4 Náraz 4 Magnety 4 Pravidelné antivirové kontroly obsahu disku 4 Bezpečné odebrání hardwaru 7 Systémové požadavky 7 Součásti příslušenství 7 Přehled 8 Instalace 9 Windows 10 Macintosh 11 Kopírování/přesunování souborů 11 Metoda výměnného disku 13 Bezpečné odebrání přenosného pevného disku S2 13 Pro systém Windows 14 Pro počítače Macintosh 15 Software pro externí přenosný pevný disk S2 15 Aplikace pro zálohování Samsung Auto Backup 15 Instalace aplikace pro zálohování Samsung Auto Backup 17 Zálohování dat pomocí aplikace Samsung Auto Backup 23 Rychlé zálohování - Quick Backup 24 Obnovení zálohovaných dat 27 Samsung SecretZoneTM 28 Virtuální disková jednotka prostřednictvím Samsung SecretZoneTM 30 Často kladené otázky 31 Diskové oddíly a změna typu souborového systému 31 Změna souborového systému na FAT32 32 Změna souborového systému na NTFS 32 Formátování na počítači Macintosh 33 Certifi kace výrobku 33 Upozornění FCC 34 Informace o záruce 5

6 Úvod představuje vysoce výkonný externí přenosný pevný disk, který podporuje rozhraní USB 2.0. Na rozdíl od klasických pevných disků počítačů desktop, umožňuje tento externí přenosný pevný disk S2 okamžité rozšíření diskové kapacity vašeho systému, aniž byste museli svůj počítač rozebírat. To znamená, že tento externí přenosný pevný disk S2 je již rozdělen na diskové oddíly a je naformátován pro vaše použití, a tak lze tento disk okamžitě zpřístupnit pouhým připojením k portu USB vašeho počítače. Restartování operačního systému a další těžkopádné kroky nejsou zapotřebí. Aplikace SecretZone, kterou jste obdrželi jakou součást softwarového balíku společně s externím přenosným pevným diskem S2, umožňuje chránit a spravovat vaše soukro-má data. 6

7 Specifikace Kategorie Rozhraní Přenosová rychlost Napájení Operační systém Kapacita pevného disku Rozměry (Š x V x D) Barva Souborový systém Technické údaje Vysokorychlostní port USB Maximální rychlost 480 Mb/s Napájení prostřednictvím USB Host Windows 2000 Pro / XP / Vista Mac OS X nebo vyšší 160 GB / 250 GB / 320 GB / 500 GB (82 mm x 17 mm x 111 mm) Černá/Bílá/Červená/Hnědá FAT32 Systémové požadavky Počítač PC: Windows 2000 Pro / XP/Vista Macintosh: Mac OS X nebo novější Pro využití maximálního výkonu externího disku aktualizujte váš systém na nejnovější verzi. Součásti příslušenství Externí přenosný pevný disk Samsung S2 Kabel USB pro externí přenosný pevný disk Samsung S2 Průvodce rychlým uvedením do provozu Přehled Popis diody LED Port USB Dioda LED 1) Pohotovostní stav (Standby): Indikátor LED stále svítí 2) Probíhá čtení/zápis: Indikátor LED bliká > Po zakoupení externího přenosného pevného disku S2 zkontrolujte, zda jste v balení obdrželi všechny součásti příslušenství. 7

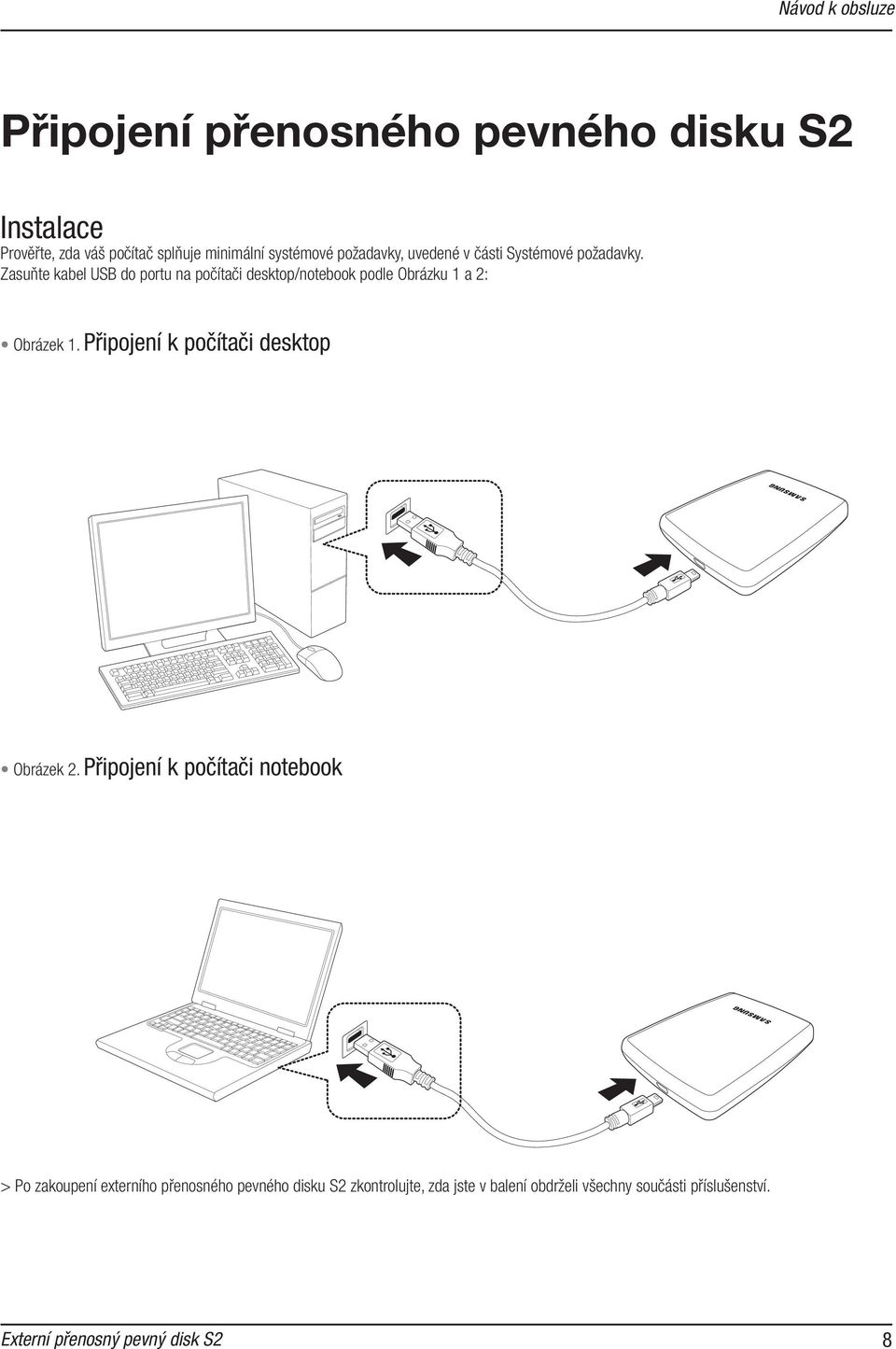

8 Připojení přenosného pevného disku S2 Instalace Prověřte, zda váš počítač splňuje minimální systémové požadavky, uvedené v části Systémové požadavky. Zasuňte kabel USB do portu na počítači desktop/notebook podle Obrázku 1 a 2: Obrázek 1. Připojení k počítači desktop Obrázek 2. Připojení k počítači notebook > Po zakoupení externího přenosného pevného disku S2 zkontrolujte, zda jste v balení obdrželi všechny součásti příslušenství. 8

9 Windows Po připojení externího přenosného pevného disku S2 k počítači se na hlavním panelu (vpravo dole) objeví malá ikona. Obrázek 3. Hlavní panel indikující externí zařízení Operační systém pevný disk rozpozná a ve složce My Computer (Tento počítač) se zobrazí nápis Samsung. Obrázek 2. Připojení k počítači notebook Od této chvíle můžete začít externí přenosný pevný disk 9

10 Macintosh Připojte externí přenosný pevný disk S2 k počítači. Váš operační systém Macintosh nyní vytvoří jednotku s označením SAMSUNG. Obrázek 5. Ikona připojení externího pevného disku v systému Macintosh Po klepnutí na ikonu SAMSUNG se zobrazí následující složka. Obrázek 6. Složky systému Macintosh Od této chvíle můžete začít externí přenosný pevný disk Samsung S2 používat. (Software, přiložený k tomuto externímu přenosnému pevnému disku S2 nezahrnuje prostředí operačního systému Mac.) 10

11 Používání přenosného pevného disku S2 Kopírování/Přesunování souborů Nyní, když jste úspěšně nainstalovali svůj nový externí přenosný pevný disk S2, můžete zkopírovat nebo přesunout své soubory nebo celé složky se soubory ze svého nového disku S2 do počítače nebo obráceně. Je důležité, abyste porozuměli rozdílu mezi operací Copy (Zkopírovat) a Move (Přesunout). Copy (Zkopírovat): tato operace umožňuje vytvořit kopii složky nebo souboru a uložení, takže máte k dispozici dvě kopie. Move (Přesunout): tato operace umožňuje přesunout složku nebo soubor z určitého umístění a uložit jej do nového umístění. UVĚDOMTE SI PROSÍM, ŽE PO PŘESUNUTÍ SLOŽKY NEBO SOUBORU JIŽ NEMÁTE K DISPOZICI ŽÁDNOU ZÁLOŽNÍ KOPII. Zkopírujte a vložte soubory z počítače na externí přenosný pevný disk S2 (Metoda výměnného disku). Metoda výměnného disku Pro účely vysvětlení v tomto návodu k obsluze vytvoříme kopii složky Temp (Dočasné soubory) na diskové jednotce C: vašeho počítače a zkopírujeme její obsah do externího přenosného pevného disku S2. Na ploše systému Windows klepněte na: Nabídka Start Programs (Všechny programy) Accessories (Příslušenství) Windows Explorer (Pruzkumník Windows) Obrázek 7. Spuštění Průzkumníku (Windows Explorer) V Průzkumníku (Windows Explorer) vidíte různá písmena, označující diskové jednotky; A, C, přičemž písmeno C označuje místní pevný disk vašeho počítače. Externí pevný disk S2 bude pravděpodobně označen písmenem E:, může to však být i jakékoliv jiné písmeno. Pro účely vysvětlení v tomto návodu k obsluze budeme předpokládat, že externí přenosný pevný disk S2 je označen písme-nem E:. Rovněž tak, pro praktické vyzkoušení kopírování složek a souborů, budeme kopírovat složku Temp (Dočasné soubory) do přenosného disku S2. 11

12 Na obrazovce Průzkumníku (Windows Explorer): Klepněte na ikonu místního disku C: V pravém panelu této složky: Klepněte pravým tlačítkem myši na složku Temp, pak klepněte na položku Copy (Zkopírovat) Obrázek 8. Po klepnutí pravým tlačítkem myši na soubor nebo složku se objeví další nabídka. 1) V této části složky klepněte na místní disk C: 2) V této části složky klepněte pravým tlačítkem myši na složku Temp a zvolte položku Copy (Zkopírovat). Nyní budeme kopírovat složku Temp z místního disku C: do přenosného disku Samsung E:. V levém panelu Průzkumníku (Windows Explorer): Klepněte pravým tlačítkem myši na disk Samsung E: a pak klepněte na položku Paste (Vložit) Obrázek 9. Dalším klepnutím pravým tlačítkem myši můžete složku Temp vložit do přenosného disku S2. Klepněte pravým tlačítkem myši jednotku disku Samsung E: a vyberte POZNÁMKA: Při odpojení kabelu USB v průběhu přenosu souborů může dojít k poškození vašeho počítače a/nebo externího přenosného pevného disku S2. Budete-li chtít kabel USB odpojit, počkejte, až přenos souborů skončí, a pak kabel odpojte prostřednictvím možnosti Safely Remove Hardware (Bezpečně odebrat hardware). 12

13 Bezpečné odebrání přenosného pevného disku S2 Pro systém Windows Klepněte pravým tlačítkem myši na ikonu šipky na hlavním panelu Windows (v pravém dolním rohu obrazovky počítače). Obrázek 10. Hlavní panel je umístěn v pravé dolní části plochy (obrazovky). Klepněte na ikonu Safely Remove Hardware (Bezpečně odebrat hardware). Obrázek 11. Okno Safely Remove Hardware (Bezpečně odebrat hardware) obsahuje seznam všech zařízení, která jsou připojena k vašemu systému. Klepněte na položku Samsung S-line S2 Portable USB device. Obrázek 12. Toto okno obsahuje seznam všech velkokapacitních zařízení (Mass Storage Device), jako je například váš místní pevný disk nebo pevný disk S2. Jakmile se objeví zpráva Safely Remove Hardware (Bezpečně odebrat hardware), můžete zařízení bezpečně odpojit od systému. 13

14 Pro počítače Macintosh Klepněte na ikonu externího pevného disku a zvolte položku Eject SAMSUNG. Obrázek 13. U počítače Macintosh klepněte na ikonu USB a zvolte položku Eject SAMSUNG Tím dojde k bezpečnému odpojení jednotky. Nyní lze diskovou jednotku bezpečně odpojit od počítače. Neodpojujte kabel USB externího přenosného pevného disku S2 od počítače, dokud probíhá přenos souborů. Při přerušení přenosu souborů může dojít k poškození dat a/nebo k poškození vašeho externího přenosného pevného disku S2. 14

15 Software přenosného pevného disku S2 Software pro externí přenosný pevný disk S2 příslušenství aplikace Samsung Auto Backup a Samsung SecretZoneTM. Tyto aplikace jsou určeny pouze pro operační systém Windows. Po připojení externího přenosného pevného disku S2 k počítači se automaticky aktivuje Průvodce instalací. Pro nainstalování aplikací zvolte položku Install Samsung Tools. Aplikace Samsung Auto Backup a Samsung SecretZoneTM budou dostupné pouze tehdy, pokud je externí přenosný pevný disk S2 připojen k vašemu počítači. Další informace si prosím vyhledejte v návodech k obsluze aplikací Auto Backup a SecretZoneTM, které jsou součástí příslušenství vašeho externího přenosného pevného disku S2. Aplikace pro zálohování Samsung Auto Backup Aplikace Samsung Auto Backup představuje řešení osobního zálohování, které umožňuje zálohování jednotlivých souborů. Tato aplikace poskytuje možnosti manuálního i automatického (plánovaného) zálohování a zahrnuje různé možnosti zálohování, jako je například zálohování ve formátu zkomprimovaného souboru a používání fi ltrů pro záložní soubory. Instalace aplikace pro zálohování Samsung Auto Backup 1. Tento dialog uvidíte při prvním připojení svého externího přenosného pevného disku S2 k počítači. 2. Zvolte položku Install Samsung Tools a klepněte na tlačítko OK. 3. Zvolte položku Install Samsung Auto Backup pro spuštění procesu instalace. 4. Po dokončení přípravné fáze před instalací se zobrazí uvítací dialogový rámeček InstallShield Wizard (Průvodce instalací). 15

16 5. Klepněte na tlačítko Next (Další). 6. Zobrazí se dialogový rámeček s licenčním ujednáním. Toto licenční ujednání si pečlivě přečtěte. Zvolte možnost Yes (Ano). 7. Vyberte cílové umístění pro instalaci aplikace Samsung Auto Backup a pak klepněte na tlačítko Next (Další). 8. Vyberte složku, do které má být uložena ikona aplikace Samsung Auto Backup. Pak klepněte na tlačítko Next (Další). 16

17 9. V dialogovém rámečku se začne zobrazovat průběh instalace. 10. Po dokončení procesu instalace se zobrazí dialogový rámeček s požadavkem, zda chcete provést restart systému nyní nebo později. Pro dokončení Průvodce instalací klepněte na tlačítko Finish (Dokončit). Zvolte možnost Yes, I want to restart my computer now (Ano, chci restartovat počítač nyní), aby se instalace aplikace Samsung Auto Backup dokončila. Zálohování dat pomocí aplikace Samsung Auto Backup Existují dvě možnosti zálohování dat: Data Backup Options (Možnosti zálohování dat) Manual Backup (Ruční zálohování) Quick Backup (Rychlé zálohování) Před použitím aplikace Samsung Auto Backup budete muset nejprve nakonfi gurovat možnosti zálohování. Spusťte aplikaci Samsung Auto Backup klepnutím na tlačítko nabídky: Start Programs (Všechny programy) SEC Samsung Auto Backup. 17

18 Obrázek 14. Okno aplikace Samsung Auto Backup Obrázek 15. Dialogový rámeček Backup Destination Selection (Výběr cílového umístění zálohy) Zvolte přístupovou cestu k zálohovacímu zařízení a pak klepněte na tlačítko Next (Další). 18

19 Obrázek 16. Dialogový rámeček Optional Settings (Volitelná nastavení) Můžete nakonfi gurovat různé možnosti zálohování. Obrázek 17. Dialogový rámeček File Filter Confi guration (Konfi gurace souborového fi ltru) V dialogovém rámečku File Filter Confi guration (Konfi gurace souborového fi ltru) můžete zvolit typy souborů, které chcete zálohovat a které chcete z procesu zálohování vyloučit. Tyto soubory můžete nadefi novat vytvořením skupin nebo na základě specifi ckých přípon souborů. Pro skupiny souborů poskytuje aplikace možnost výběru předem nakonfi gurovaných skupin a možnost přidávání uživatelsky nadefi novaných skupin. Po klepnutí na tlačítko Next (Další) bez provedení jakékoli změny v tomto dialogovém rámečku se aplikace nastaví na zálohování všech typů souborů ze zdroje. 19

20 Obrázek 18. Dialogový rámeček Backup Scheduling (Plánování zálohování) Uživatel může dokonce naplánovat automatické zálohování. Klepněte na tlačítko Add (Přidat) pro nakonfi gurování a přidání nového plánu Auto Backup (Automatické zálohování). Po klepnutí na tlačítko Add (Přidat) se objeví dialogový rámeček New Schedule (Nové plánování). Obrázek 19. Dialogový rámeček New Schedule (Nové plánování) Zde zvolte, jak často a kdy chcete provádět možnost Auto Backup (Automatické zálohování) a pak klepněte na tlačítko OK. V dialogovém rámečku Backup Scheduling (Plánování zálohování) klepněte na tlačítko Finish (Dokončit) pro ukončení průvodce konfi gurací zálohování. Nyní jste připraveni k zálohování svých dat. Aplikace Samsung Auto Backup je ve výchozím nastavení nakonfi gurována pro provádění zálohy v reálném čase. Z tohoto důvodu bude aplikace po ukončení průvodce konfi gurací zálohování automaticky zálohovat obsah složky My Documents (Dokumenty). 20

21 Obrázek 20. Úvodní okno aplikace Po úspěšném nakonfi gurování aplikace Auto Backup se na hlavním panelu vašeho systému objeví nová ikona. Červená část pruhu této ikony indikuje použitý prostor zařízení/úložiště a zelená část indikuje dostupnou velikost prostoru. Obrázek 21. Hlavní panel Pro prohlížení podrobných informací o využití prostoru zařízení na tuto ikonu poklepejte. Obrázek 22. Hlavní panel V okně Original File Selection (Výběr originálního souboru) vyberte originální soubor (y), které hodláte zálohovat, potvrzením souboru (ů) a/nebo složky (složek). 21

22 Obrázek 23. Okno Original File Selection (Výběr originálního souboru) Manual Backup (Ruční zálohování) Zvolte možnost Backup (Zálohovat) z nabídky Task (Úloha) nebo klepněte na tlačítko Backup (Zálohovat) v pruhu nástrojů. Obrázek 24. Dialogový rámeček Backup Completion (Dokončení zálohování) 22

23 Quick Backup (Rychlé zálohování) Vyberte soubor (y) a/nebo složku (složky), které hodláte zálohovat. Klepněte pravým tlačítkem myši na svou volbu a v kontextové nabídce zvolte možnost Quick Backup (Rychlé zálohování). Obrázek 25. Okno Original File Selection (Výběr originálního souboru) Quick Backup (Rychlé zálohování) Obrázek 26. Dialogový rámeček Backup Completion (Dokončení zálohování) Funkce Quick Backup (Rychlé zálohování) bude fungovat pouze při správném nakonfi gurování zálohovacího zařízení. Soubory a složky, které byly zálohovány pomocí funkce Quick Backup (Rychlé zálohování), jsou automaticky ukládány jako zálohy originálů. 23

24 Obnovení zálohovaných dat Pomocí aplikace Samsung Auto Backup můžete obnovit svá data ze zálohy. Pro obnovení vašich zálohovaných dat pomocí aplikace Samsung Auto Backup bude třeba spustit Průvodce obnovením (Restore wizard). Existují tři způsoby, jak to provést. Nejprve vyberte soubor (y) a/nebo složku (složky), které chcete obnovit, a: Klepněte pravým tlačítkem myši na vybrané soubory a zvolte položku Restore (Obnovit). Zvolte možnost Restore (Obnovit) z nabídky Task (Úloha). Klepněte na tlačítko Restore (Obnovit) v pruhu nástrojů. Obrázek 26. Dialogový rámeček Backup Completion (Dokončení zálohování) 24

25 Obrázek 28. Okno Restore Selection (Výběr pro obnovení ze zálohy) První okno Původce obnovením (Restore wizard) vás vyzve k výběru cílového umístění souboru pro obnovení ze zálohy. K dispozici máte dvě možnosti, které jsou pro vás dostupné: Restore backup fi les to their original folder (Obnovení záložních souborů do jejich původní složky) nebo Designate a new destination folder to restore backup fi les to (Určení nové cílové složky, do níž se obnoví záložní soubory). Obrázek 29. Okno Restore Options (Možnosti obnovení ze zálohy) Původce obnovením (Restore wizard) nyní zobrazí dobu potřebnou pro obnovení a možnosti pro obnovení duplicitních souborů. Budete moci vybrat obnovení záložních souborů z nejnovější zálohy nebo ze zálohy, která je nejblíže zadanému datu a času. U duplicitních záložních souborů máte možnost obnovit pouze ty záložní soubory, které jsou odlišné od jejich originálů nebo obnovit všechny soubory. 25

26 Obrázek 30. Okno File Filter (Souborový filtr) Průvodce Restore fi le fi lter (Souborový fi ltr pro obnovení ze zálohy) umožňuje určit typy souborů, které chcete obnovit. Určete typy přípon souborů a/nebo skupin souborů, které chcete obnovit nebo vyloučit z obnovení a pak klepněte na tlačítko Finish (Dokončit). Po klepnutí na tlačítko Finish (Dokončit) bez provedení jakékoli změny v tomto dialogovém rámečku se aplikace nastaví na obnovení všech typů souborů. Po nakonfi gurování možností klepněte na tlačítko Finish (Dokončit) pro spuštění obnovení záložních souborů. V okně Samsung Auto Backup Engine se bude zobrazovat průběh obnovení ze zálohy. Tento engine ignoruje duplicitní soubory a obnovuje pouze soubory s odlišným datem nebo datem vytvoření, což se projeví mnohem kratší dobou zpracování. Po dokončení procesu se zobrazí následující okno: Obrázek 31. Okno Restore Completion (Dokončení obnovení ze zálohy) 26

27 Samsung SecretZone TM Samsung SecretZone TM představuje softwarovou aplikaci pro zajištění důvěrnosti informací v prostředí systému Windows. Aplikace Samsung SecretZone TM umožňuje snadné uložení a ochranu důležitých a důvěrných dat odděleně od ostatních dat. Software pro externí přenosný pevný disk S2 Instalace aplikace Samsung SecretZone TM 1. Tento dialog uvidíte při prvním připojení svého externího přenosného pevného disku S2 k počítači. 2. Zvolte položku Install Samsung Tools a klepněte na tlačítko OK. 3. Zvolte položku Install Samsung SecretZone. 4. Po dokončení přípravné fáze před instalací se zobrazí uvítací dialogový rámeček InstallShield Wizard (Průvodce instalací). 5. Klepněte na tlačítko Next (Další). 27

28 6. Nyní budete požádáni o zadání hesla správce (administrator). Zadejte heslo a pak klepněte na tlačítko Next (Další) pro pokračování. 7. Klepněte na tlačítko Finish (Dokončit) pro dokončení instalace. Funkce Virtual Drive v aplikaci Samsung SecretZone TM 1. Klepněte na tlačítko Browse (Procházet) a zadejte soubor, který chcete vytvořit. 2. Zadejte název a velikost obrazu svazku, který chcete vytvořit. Funkce Virtual Drive v aplikaci Samsung SecretZoneTM představuje bezpečnostní software, který nepovolí přístup ke chráněným datům bez zadání správného identifi kačního (ID) kódu a hesla. Buďte opatrní, abyste svůj identifi kační (ID) kód a heslo neztratili. 28

29 3. Zadejte jednotku, k níž se chcete připojit, souborový systém, název disku, přístupnost a limit nečinnosti pro session. 4. Zadejte heslo a algoritmus svazku. 5. Ověřte zadané nastavení svého virtuálního obrazu. 6. Pokud je nastavení v pořádku, klepněte na tlačítko Finish (Dokončit), aby se vytvořil obraz svazku. Právě jste vytvořili virtuální jednotku. 29

30 Odstraňování potíží Zkontrolujte zapojení kabelu USB. Zkontrolujte indikátor LED na pevném disku. Zkontrolujte, zda je v pořádku napájecí zdroj externího přenosného pevného disku S2. Zvuk klepání představuje indikaci nedostatečného napájení. Pokud není disková jednotka rozpoznána, zkuste ji připojit k jinému portu USB. Často kladené otázky Otázka 1. Přenos souboru trvá příliš dlouho. Odpověď 1. Přenos souboru trvá dlouhou dobu, pokud váš počítač nepodporuje vysokorychlostní rozhraní USB 2.0 nebo pokud jste externí přenosný pevný disk S2 nepřipojili do portu USB 2.0. Zkuste externí přenosný pevný disk S2 připojit do jiného portu, nebo pokud váš počítač nepodporuje vysokorychlostní rozhraní USB 2.0, zakupte si samostatný port USB 2.0. Otázka 2. Skutečná úložná kapacita externího přenosného pevného disku S2 se různí od kapacity, která je uvedena na obalu přístroje. Odpověď 2. Skutečnou úložnou kapacitu, zobrazovanou vaším počítačem, ovlivňují faktory jako je například použitý souborový systém, uspořádání diskových oddílů, typ operačního systému a různé další faktory. (1 MB = bajtů a 1 GB = bajtů.) Otázka 3. Připojil jsem k počítači externí přenosný pevný disk S2, zdá se, že jej počítač rozpoznal, ale disková jednotka se nezobrazuje v Průzkumníku (Windows Explorer). Odpověď 3. je ve výchozím nastavení naformátován na souborový systém FAT32 a po připojení k počítači by měl pracovat normálně. Pokud však byl diskový oddíl smazán nebo pokud byl souborový systém změněn na systém, který není operačním systémem Windows rozpoznán, disková jednotka se v Průzkumníku (Windows Explorer) nezobrazí. Zkuste disk naformátovat na souborový systém FAT32 nebo NTFS. (Upozornění: Naformátováním se smažou veškerá data, uložená na disku.) Otázka 4. Používám operační systém Windows XP a disk nelze naformátovat na souborový systém FAT32. Odpověď 4. Operační systémy Windows, které následují po systému Windows NT, mají omezení při formátování souborového systému FAT32 na kapacitu 32 GB. Proto platí, že pokud budete chtít svůj externí přenosný pevný disk S2 naformátovat na souborový systém FAT32, musíte k tomu použít utilitu, kterou si můžete stáhnout z naší webové stránky. (Upozornění: Naformátováním se smažou veškerá data, uložená na disku. Doporučujeme vám, abyste si předtím, než budete pokračovat, zálohovali svá data.) Otázka 5. Můj počítač se nespustí správně. Odpověď 5. Pokud budete spouštět operační systém počítače s externím přenosným pevným diskem S2, připojeným k počítači, může se stát, že BIOS vašeho počítače se pokusí zavést systém z externího pevného disku. V tomto případě změňte v BIOSu pořadí zařízení, z nichž se zavádí systém nebo externí disk od systému odpojte a zkuste zavést operační systém znovu. Otázka 6. Naformátoval jsem externí přenosný pevný disk S2 a přišel jsem o veškerý přiložený software. Odpověď 6. Softwarové aplikace, které jste obdrželi jako příslušenství s externím přenosným pevným diskem S2 jsou dostupné ke stažení (download) na webové stránce zákaznické podpory Samsung Electronics. Otázka 7. Používám počítač Mac a nemohu zkopírovat soubory. Odpověď 7. Je to pravděpodobně způsobeno problémem s kompatibilitou souborového systému. Ve výchozím nastavení je externí přenosný pevný disk S2 naformátován na souborový systém FAT32, aby byla zajištěna jeho kompatibilita na různých platformách. Pokud je pevný disk naformátován na souborový systém NTFS, lze data, uložená na disku, na systémech Mac pouze číst. 30

31 Příloha VAROVÁNÍ - PŘI VYTVÁŘENÍ DISKOVÝCH ODDÍLŮ A FORMÁTOVÁNÍ DISKU DOJDE K NEVRATNÉMU SMAZÁNÍ VEŠKERÝCH SOUBORŮ NA PEVNÉM DISKU. NEPROVÁDĚJTE TUTO OPERACI, DOKUD NEMÁTE VEŠKERÁ SVÁ DATA ZÁLOHOVÁNA, A DOKUD NEMÁTE OVĚŘENU JEJICH SPOLEHLIVOST A ČITELNOST. Diskové oddíly a změna typu souborového systému Tento externí přenosný pevný disk S2 lze rozdělit na diskové oddíly (partition) a změnit jeho souborový systém. Změna souborového systému na FAT32 Změna souborového systému na NTFS Přeformátování na počítači Macintosh Změna souborového systému na FAT32 - Pro naformátování externího přenosného pevného disku S2 na souborový system FAT32 použijte utilitu Samsung USB Format Utility. (Utilita Samsung USB Format Utility představuje aplikaci pro systém Windows, která je dostupná ke stažení na webové stránce online zákaznické podpory Samsung Customer Support.) Obrázek 32. Utilita FAT format pro naformátování na souborový systém FAT 31

32 Změna souborového systému na NTFS V následující části je uveden postup naformátování disku na souborový systém NTFS v prostředí operačního systému Windows XP: - Připojte externí přenosný pevný disk S2 k počítači. - Klepněte na tlačítko nabídky Start v levém dolním rohu obrazovky (plochy). - Klepněte pravým tlačítkem myši na položku My Computer (Tento počítač) a v kontextové nabídce zvolte položku Manage (Spravovat). - V nástroji Computer Management (Správa počítače) zvolte položku Disk Management (Správa disků). - Klepněte pravým tlačítkem myši na diskovou jednotku, kterou chcete naformátovat a pak zvolte možnost Delete Partition (Odstranit oddíl). - Po smazání diskového oddílu z disku klepněte pravým tlačítkem myši na diskovou jednotku, kterou chcete naformátovat a pak zvolte možnost New Partition (Nový oddíl). - V průvodci pro vytvoření nového oddílu (Create Partition Wizard) zvolte možnost Primary Partition (Primární oddíl) a pak zadejte požadovanou velikost diskového oddílu. - V nabídce File System (Souborový systém) zvolte možnost NTFS a spusťte formátování disku. VAROVÁNÍ - PŘI VYTVÁŘENÍ DISKOVÝCH ODDÍLŮ A FORMÁTOVÁNÍ DISKU DOJDE K NEVRATNÉMU SMAZÁNÍ VEŠKERÝCH SOUBORŮ NA PEVNÉM DISKU. NEPROVÁDĚJTE TUTO OPERACI, DOKUD NEMÁTE VEŠKERÁ SVÁ DATA ZÁLOHOVÁNA, A DOKUD NEMÁTE OVĚŘENU JEJICH SPOLEHLIVOST A ČITELNOST. Formátování na počítači Macintosh V následující části je popsáno formátování v prostředí Mac OS X: - Spusťte nástroj Disk Utility systému Mac OS X. - Na ploše otevřete hlavní složku diskové jednotky. Otevřete složku Applications (Aplikace) a pak složku Utilities (Pomocné programy - utility). - Vyberte soubor Disk Utility (Disková utilita). - Zvolte diskovou jednotku, kterou chcete přeformátovat. - Zvolte nabídku Partition (Oddíl) a poté v nabídce Options (Možnosti) zvolte typ diskového oddílu, který chcete vytvořit. - V nabídce Name (Název) zvolte název diskového svazku a v nabídce Format vyberte požadovaný formát. Po skončení formátování se na vaší ploše zobrazí disková jednotka. 32

33 Certifi kace výrobku CE (European Union/Community) VCCI (Voluntary Control Council for Interference by Informace - Dobrovolná kontrolní rada pro rušení) FCC (Federal Communications Commission - Federální komunikační komise) Značka C-TICK MIC (Ministry of Information and Communication - Ministerstvo informatiky a komunikací) BSMI (Bureau of Standards, Metrology and Inspection - Kancelář pro normy, metrologii a kontrolu) cul (C-Underwriter s Laboratories, Inc) TUV (Technischer Uberwachungs Verein - Spolek pro technický dozor) CB Výrobky, označené touto značkou, nesmí být vyhazovány do běžného odpadu. Tento výrobek nepatří do běžného domovního odpadu a musí být vyhazován odděleně od jiných typů odpadu a recyklován, aby bylo chráněno životní prostředí, a bylo tak podporováno opakované použití zdrojů. Spotřebitelé se mohou obracet na prodejce nebo na místní vládní úřady, kde získají informace o způsobech recyklace a sběrných místech v příslušném regionu. Uživatelé v kancelářích by se měli obrátit na svého dodavatele a prověřit body a podmínky kupní smlouvy. Nevyhazujte tento výrobek společně s dalšími chemickými odpady. FCC UPOZORNĚNÍ: Změny nebo úpravy, které nejsou výslovně schváleny stranou, zodpovědnou za soulad, mohou zneplatnit právo uživatele na obsluhu zařízení. Třída B Poznámka: Toto zařízení bylo testováno, a bylo shledáno, že odpovídá omezením, kladeným na digitální zařízení Třídy B v souladu s Částí 15 Pravidel FCC. Tyto limity byly navrženy tak, aby zajistily rozumnou míru ochrany před škodlivým rušením v bytovém prostředí. Toto zařízení generuje, používá a může vyzařovat energii rádiových frekvencí, a pokud není nainstalováno a používáno v souladu s pokyny, může způsobovat rušivou interferenci rádiových komunikací. Není ale poskytována žádná záruka, že k rušení při konkrétní instalaci nedojde. Pokud toto zařízení ruší příjem rádia nebo televize, což lze ověřit vypnutím a zapnutím zařízení, doporučujeme uživateli, aby rušení zkusil odstranit některým z níže uvedených opatření: - Změnit nasměrování nebo orientaci přijímací antény. - Zvětšit vzdálenost mezi tímto přístrojem a přijímačem. - Zapojit toto zařízení do zásuvky ve zdi, zapojené do jiného obvodu, než ve kterém je zapojen rušený přijímač. - Obraťte se na svého prodejce nebo na zkušeného servisního technika - opraváře radiopřijímačů a televizorů, který vám poskytne radu a pomoc. 33

34 Informace o záruce Následující omezená záruka platí pro externí pevný disk Samsung, avšak nenahrazuje regionální a národní právní předpisy a omezení. Omezená záruka Společnost Samsung poskytuje v průběhu záruční doby následující omezené záruky: (a) Výrobky budou při normálním používání pracovat správně; (b) Výrobky budou bez závad materiálů nebo dílenského zpracování; (c) Výrobky budou v souladu s publikovanými specifi kacemi; a (d) Výrobky budou v souladu s jakýmikoli dodatečnými specifi kacemi, které jsou stranami písemně odsouhlaseny. Společnost Samsung nekryje zárukou jakýkoli problém, který je způsoben (a) komerčním použitím; nehodou; špatným zacházením; zanedbáním; nárazem; elektrostatickým výbojem; horkem nebo vlhkostí mimo rámec specifi kací výrobku; nesprávnou instalací; obsluhou; údržbou nebo úpravou; nebo (b) jakýmkoli nesprávným použitím v rozporu s pokyny, uvedenými v tomto návodu k obsluze; nebo (c) ztracenými hesly; nebo (d) poruchami funkce, způsobenými jiným zařízením. Tyto omezené záruky pozbývají platnost, pokud je výrobek vrácen s odstraněnými, poškozenými nebo pozměněnými štítky nebo s jakýmikoli změnami (včetně odstranění jakéhokoli komponentu nebo vnějšího krytu). Tyto záruční podmínky nepokrývají ztrátu dat pravidelně si zálohujte obsah svého disku na samostatné úložiště (médium). Kromě toho v těchto záručních podmínkách nejsou zahrnuta jakákoli následná poškození; vedlejší poškození; a náklady, související s obnovou dat, demontáží a instalací. Záruční doba Záruční doba tohoto výrobku je tři (3) roky od dokumentovaného data zakoupení od společnosti Samsung nebo od autorizovaného resellera výrobků Samsung. Zákaznický servis Pro vyžádání záručního servisu se prosím obraťte na místo zakoupení, nebo navštivte naši webovou stránku ( kde najdete informace o tom, jak získat servis nebo číslo RMA (Return Material Authorization). Uveďte své telefonní číslo, ovou adresu, poštovní adresu, jméno, model výrobku a výrobní číslo (čísla), a bude vám poskytnuto číslo RMA se všemi potřebnými informacemi pro vrácení výrobku společnosti Samsung. Při vracení výrobku společnosti Samsung musí být výrobek správně zabalen v originálním obalu a opatřen všemi potřebnými údaji a uhrazeným poštovným pro odeslání na zpáteční adresu, uvedenou v čísle RMA. Nezapomeňte na vnější stranu obalu uvést číslo RMA, protože v opačném případě bude náklad odmítnut a bude vám zaslán zpět. Společnost Samsung nebo autorizované servisní středisko Samsung provede výměnu vašeho výrobku za funkčně rovnocenný výrobek. Společnost Samsung vám váš původní disk nevrátí ani nezajistí obnovení dat. Velmi vám doporučujeme, abyste si svá data zálohovali. Po přijetí vašeho disku společností Samsung bude vlastnictví výrobku a jeho veškerý obsah převeden na společnost Samsung. Na společnost Samsung se prosím obracejte s jakýmikoli komentáři nebo požadavky prostřednictvím webové stránky 34

35 Samsung Electronics Co., Ltd. STORAGE SYSTEM DIVISION HEAD OFFICE: 416, MAETAN-3 DONG, YEONGTONG-GU, SUWON SI, GYEONGGI-DO, KOREA, FAX: Copyright Společnost Samsung Electronics si vyhrazuje veškerá autorská práva k obsahu tohoto návodu k obsluze. Autorské právo zakazuje reprodukci částí tohoto návodu k obsluze nebo jako celku třetí stranou bez výslovného souhlasu společnosti Samsung Electronics. Společnost Samsung Electronics pro použití informací, obsažených v tomto návodu k obsluze nepřebírá žádnou odpovědnost za jakýkoli patent. Zřeknutí se odpovědnosti Tento návod k obsluze byl podroben pečlivým korekturám a ověřování, aby byla zajištěna přesnost jeho obsahu, a obsahuje informace, které se vztahují k modelu a výrobní řadě, v době publikování. Avšak, obsah tohoto návodu k obsluze a/nebo specifi kace výrobku, jsou předmětem změny bez předchozího upozornění a na společnosti Samsung Electronics nelze vymáhat žádnou přímou či nepřímou odpovědnost, plynoucí z této změny.
