Rozváděčové skříně univers IP44/IP54 Pro nástěnnou nebo zapuštěnou montáž

Transkript

1 Rozváděčové skříně IP44/IP54 Pro nástěnnou nebo zapuštěnou montáž Rozváděčové skříně s krytím IP44 nebo IP54 pro nástěnnou nebo zapuštěnou montáž jsou určeny pro montáž přístrojů s jmenovitými proudy do 355 A. Jednotlivé skříně lze montovat nad sebou nebo vedle sebe a jejich vzájemným propojením vytvářet různé rozváděčové sestavy. V horní a spodní části skříně jsou osazeny příruby s álními kabelovými průchodkami a v bocích skříně jsou příruby pro případné vzájemné propojení jednotlivých skříní. Jako základní výzbroj pro kompletaci rozváděčů jsou určeny vestavné stavebnicové díly systému Univers, které se upevňují na svislé nosné lišty. Do jednotlivých stavebnicových dílů pak lze upevňovat přístroje, přípojnice, svorky a další komponenty zajišťující funkci rozváděče. 4 Rozváděčové kryty dodávané v rámci příslušenství 2 Nastavitelné závěsy dveří 1 Lakovaná skříň z ocelového plechu 8 Uzávěr skříně 7 Možnost propojení přípojnic při montáži skříní vedle sebe 6 Plastový podstavec pro snadný transport skříně Technické údaje str. H.236 Určeny pro montáž stavebnicových dílů systému Univers. Možnost výměny standardního uzávěru za jiný typ nebo vložkový zámek. Pro zapuštěnou montáž možno použít krycích rámů. Jednoduchá změna závěsu dveří levé / pravé. Dodávány s krytím IP 44 nebo IP 54. Skříně možno vybavit rozváděčovými kryty pro estetické zavedení kabelů v případě nástěnné montáže. V každěm poli vybaveny álními kabelovými průchodkami. V bocích skříně vybaveny přírubami pro případné propojení přípojnic při montáži několika skříní vedle sebe. Technické údaje: Montáž: Nástěnná nebo zapuštěná Pro přístroje do: 355 A Krytí: IP 44 a IP 54 Třída izolace: II Materiál: ocelový plech Barva: bílá RAL 9010 Počet modolů: 36 až 660 Provedení: 1 až 5 polí Hloubka: 205 mm Šířka: 300 až 1300 mm Výška: 500 až 1700 mm H.68

2 ! Profi-Tipy Skříně jsou dodávány s krytím IP 44 nebo IP 54, což umožňuje jejich použití v prostorách ve kterých by se mohla vyskytnout stříkající voda. Pomocí komfortního nastavování závěsů dveří lze optimalizovat usazení dveří ve skříni, dveře lze snadno vysadit a montovat jako levé nebo pravé. Příruby s álními kabelovými průchodkami. - Jsou snadno demontovatelné - Lze je libovolně uspořádat. - Zajišťují optimální těsnění - Vysoký počet kabelových průchodek v každé přírubě Rozvaděče a rozvodnice 4 Profi-Tipy 5 Rozváděčový kryt pro zakrytí kabelů vstupujících a vystupujících z rozváděče - Držák krytu lze upevnit na skříň pouhým nasazením. - Poté lze nasadit kryt do držáku. - Žádné vrtání otvorů není nutné Robustní obal obal skříně má mnohonásobné použití: - Jako obal pro zkompletovaný rozváděč. - Jako vrtací šablona přo upevnění skříně na stěnu. - Po upevnění skříně na stěnu jako ochrana před omítkou a prachem. Dveře skříně lze vybavit různými typy uzávěrů, včetně uzávěrů s vložkovým zámkem. Standardně jsou v bocích nástěnných skříní otvory pro případné propojení přípojnic. Tyto otvory jsou uzavřeny plastovými přírubami a mohou sloužit též pro zavedení kabelů. Odnímatelné plastové podstavce chrání spodní stranu skříně před mechanickým poškozením a znečištěním během transportu a montáže. H.69

3 Rozváděčové skříně pro nástěnnou i zapuštěnou montáž Hloubka skříní 205 mm Typ skříně Nástěnná i zapuštěná montáž Nástěnná i zapuštěná montáž Příslušenství Krytí IP 44 IP 54 Třída izolace II M I K II M I K Hloubka v mm Barva RAL S kabelovými průchodkami nahoře i dole nahoře i dole Výška Počet Šířka Počet polí mod. Krycí rámy pro zapuštěnou montáž Krycí rámy pro zapuštěnou montáž Nosné lišty pro upevnění vest. dílů (sada = 2ks) FP31SN FP32SN FP33SN FP34SN FP35SN FP31TN FP32TN FP33TN FP34TN FP35TN FZ011B FZ012B FZ013B FZ014B FZ015B FP31TW FP32TW FP33TW FP34TW FP35TW FZ011B FZ012B FZ013B FZ014B FZ015B UN03A FP41SN FP42SN FP43SN FP44SN FP45SN FP41TN FP42TN FP43TN FP44TN FP45TN FZ021B FZ022B FZ023B FZ024B FZ025B FP41TW FP42TW FP43TW FP44TW FP45TW FZ021B FZ022B FZ023B FZ024B FZ025B UN04A ZB11S ZB12S ZB13S ZB14S ZB15S FP51TN FP52TN FP53TN FP54TN FP55TN FZ11B FZ12B FZ13B FZ14B FZ15B ZB11W ZB12W ZB13W ZB14W ZB15W FP51TW FP52TW FP53TW FP54TW FP55TW FZ11B FZ12B FZ13B FZ14B FZ15B UN05A ZB21S ZB22S ZB23S ZB24S ZB25S FP61TN FP62TN FP63TN FP64TN FP65TN FZ21B FZ22B FZ23B FZ24B FZ25B ZB21W ZB22W ZB23W ZB24W ZB25W FP61TW FP62TW FP63TW FP64TW FP65TW FZ21B FZ22B FZ23B FZ24B FZ25B UN06A ZB31S ZB32S ZB33S ZB34S ZB35S FP71TN FP72TN FP73TN FP74TN FP75TN FZ31B FZ32B FZ33B FZ34B FZ35B ZB31W ZB32W ZB33W ZB34W ZB35W FP71TW FP72TW FP73TW FP74TW FP75TW FZ31B FZ32B FZ33B FZ34B FZ35B UN07A ZB41S ZB42S ZB43S ZB44S ZB45S FP81TN FP82TN FP83TN FP84TN FP85TN FZ41B FZ42B FZ43B FZ44B FZ45B ZB41W ZB42W ZB43W ZB44W ZB45W FP81TW FP82TW FP83TW FP84TW FP85TW FZ41B FZ42B FZ43B FZ44B FZ45B UN08A ZB51S ZB52S ZB53S ZB54S ZB55S FP91TN FP92TN FP93TN FP94TN FP95TN FZ51B FZ52B FZ53B FZ54B FZ55B ZB51W ZB52W ZB53W ZB54W ZB55W FP91TW FP92TW FP93TW FP94TW FP95TW FZ51B FZ52B FZ53B FZ54B FZ55B UN09A FP01TN FP02TN FP03TN FP04TN FP05TN FP01TW FP02TW FP03TW FP04TW FP05TW UN10A FP11TN FP12TN FP13TN FP14TN FP15TN FP11TW FP12TW FP13TW FP14TW FP15TW UN11A H.70 Technické změny vyhrazeny

4 Příslušenství nástěnných skříní hloubky 205 mm Dveřní uzávěr se sklopným uchycením Dveřní uzávěr se sklopným uchycením FZ598N FZ598N FZ597N Uzamykatelný uzávěr skříně - dodáván se 2 klíčky k dodatečné montáži - všechny zámky jsou stejné, na potávku lze dodat nezáměnné Dveřní zámek se 2 klíčky FZ597N Uzamykatelný uzávěr IP 54 se 2 klíči FZ504N Rozvaděče a rozvodnice Schránka na plány A4 Schránka na plány z průhledného plastu, samolepicí FZ794 FZ794 Schránka na plány A4 kovová pro přišroubování - pro skříně od šířky 550 mm Schránka na plány kovová FZ707 FZ707 Rozváděčové kryty s upevněním na skříň Pro zakrytí kabelů při nástěnné montáži skříní IP 44 a IP 54 FZ442N Rozváděčový kryt š. 300 RAL 9010 FZ441N Rozváděčový kryt š. 550 RAL 9010 FZ442N Rozváděčový kryt š. 800 RAL 9010 FZ443N Rozváděčový kryt š RAL 9010 FZ444N Rozváděčový kryt š RAL 9010 FZ445N Držáky pro zazdění skříně Držáky skříně pro zapuštěnou montáž (sada 4 ks) FZ900 FZ900 Technické změny vyhrazeny H.71

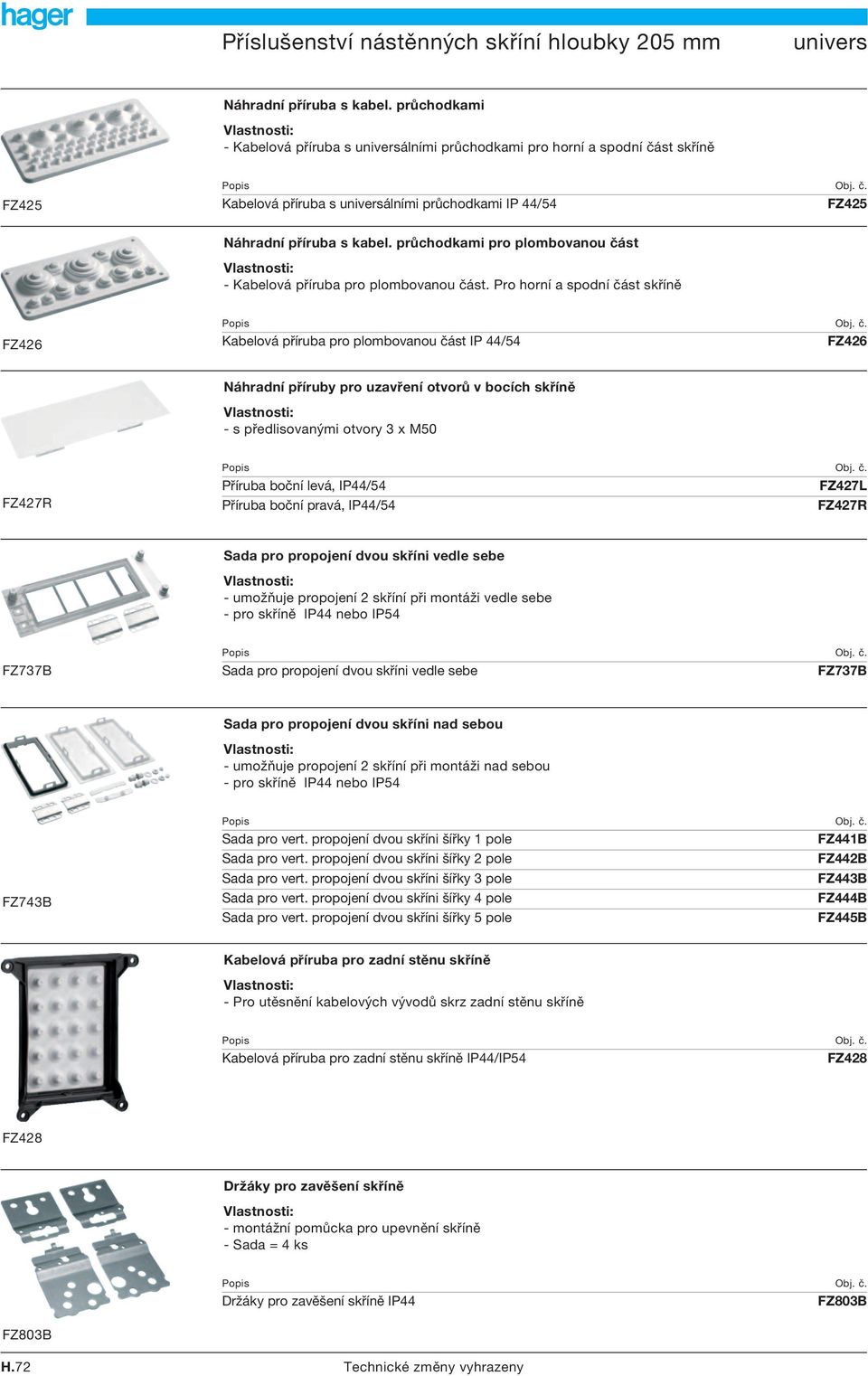

5 Příslušenství nástěnných skříní hloubky 205 mm Náhradní příruba s kabel. průchodkami - Kabelová příruba s álními průchodkami pro horní a spodní část skříně FZ425 Kabelová příruba s álními průchodkami IP 44/54 FZ425 Náhradní příruba s kabel. průchodkami pro plombovanou část - Kabelová příruba pro plombovanou část. Pro horní a spodní část skříně FZ426 Kabelová příruba pro plombovanou část IP 44/54 FZ426 Náhradní příruby pro uzavření otvorů v bocích skříně - s předlisovanými otvory 3 x M50 FZ427R Příruba boční levá, IP44/54 FZ427L Příruba boční pravá, IP44/54 FZ427R Sada pro propojení dvou skříni vedle sebe - umožňuje propojení 2 skříní při montáži vedle sebe - pro skříně IP44 nebo IP54 FZ737B Sada pro propojení dvou skříni vedle sebe FZ737B Sada pro propojení dvou skříni nad sebou - umožňuje propojení 2 skříní při montáži nad sebou - pro skříně IP44 nebo IP54 FZ743B Sada pro vert. propojení dvou skříni šířky 1 pole FZ441B Sada pro vert. propojení dvou skříni šířky 2 pole FZ442B Sada pro vert. propojení dvou skříni šířky 3 pole FZ443B Sada pro vert. propojení dvou skříni šířky 4 pole FZ444B Sada pro vert. propojení dvou skříni šířky 5 pole FZ445B Kabelová příruba pro zadní stěnu skříně - Pro utěsnění kabelových vývodů skrz zadní stěnu skříně Kabelová příruba pro zadní stěnu skříně IP44/IP54 FZ428 FZ428 Držáky pro zavěšení skříně - montážní pomůcka pro upevnění skříně - Sada = 4 ks Držáky pro zavěšení skříně IP44 FZ803B FZ803B H.72 Technické změny vyhrazeny

6 Příslušenství nástěnných skříní hloubky 205 mm Nosné lišty stavebnicových dílů - nutno použít v každém poli - dodávány jako sada (2 ks) UN03A Nosné lišty stavebnic. dílů v. 300 mm, sada 2 ks UN02A Nosné lišty stavebnic. dílů v. 450 mm, sada 2 ks UN03A Nosné lišty stavebnic. dílů v. 600 mm, sada 2 ks UN04A Nosné lišty stavebnic. dílů v. 750 mm, sada 2 ks UN05A Nosné lišty stavebnic. dílů v. 900 mm, sada 2 ks UN06A Nosné lišty stavebnic. dílů v mm, sada 2 ks UN07A Nosné lišty stavebnic. dílů v mm, sada 2 ks UN08A Nosné lišty stavebnic. dílů v mm, sada 2 ks UN09A Nosné lišty stavebnic. dílů v mm, sada 2 ks UN10A Nosné lišty stavebnic. dílů v mm, sada 2 ks UN11A Propojení nosných lišt Rozvaděče a rozvodnice - pro spojení dvou nosných lišt Propojení nosných lišt, sada 2 ks UT12L UT12L Držák nosné lišty jednoduchý - pouze při požadavku na upevnění nosných lišt v různé hloubce - 1 ks, pro lištu nutno objednat 2 ks Držák nosné lišty jednoduchý UT90G UT90G Příčná vzpěra nosných lišt - umožňuje přerušení nosných lišt uvnitř skříně Popis šířka [mm] Obj. č. Příčná vzpěra nosných lišt mezi 2 poli 500 mm 500 UT12PN Příčná vzpěra nosných lišt mezi 3 poli 750 mm 750 UT12QN UT12PN Příponice pro ochranné pospojení - Cu přípojnice 20 x 5 mm s upevněním mezi nosné lišty pro připojení vodičů ochranného pospojování - Možnosti připojení UZ010: 3 x M6, 2 x M8 - Možnosti připojení UZ020: 10 x M6, 3 x M8 UZ010 Upozornění: Jen pro skříně třídy izolace I. Nutno respektovat předpisy pro průřezy vodičů Příponice pro ochranné pospojení Cu 20x5mm, 1-pole UZ010 Příponice pro ochranné pospojení Cu 20x5mm, 2-pole UZ020 Technické změny vyhrazeny H.73

7 Soklové skříně hloubky 205 mm Soklové skříně - dodávány s krytím IP 44 nebo IP 54 a třídou izolace I nebo II - barva bílá RAL jsou určeny pro montáž pod nástěnné skříně hloubky 205 mm ke kterým je lze přišroubovat - dodávány jsou bez přírub s kabelovými průchodkami - v bocích solkové skříně jsou připraveny zaslepené otvory pro propojení při jejich montáži vedle sebe - montážní sada pro upevnění ke skříni je součástí dodávky soklové skříně - určeny pro montáž stavebnicových dílů systému Univers Soklové skříně IP44, třída izolace II, pro skříně hloubky 205 mm ZB012S Soklová skříň, IP44, 500x300x205, Tř. II ZB011S Soklová skříň, IP44, 500x550x205, Tř. II ZB012S Soklová skříň, IP44, 500x800x205, Tř. II ZB013S Soklová skříň, IP44, 500x1050x205, Tř. II ZB014S Soklová skříň, IP44,500x1300x205, Tř. II ZB015S Soklové skříně IP54, třída izolace II, pro skříně hloubky 205 mm ZB014W Soklová skříň, IP54, 500x300x205, Tř. II ZB011W Soklová skříň, IP54, 500x550x205, Tř. II ZB012W Soklová skříň, IP54, 500x800x205, Tř. II ZB013W Soklová skříň, IP54, 500x1050x205, Tř. II ZB014W Soklová skříň, IP54, 500x1300x205, Tř. II ZB015W Soklové skříně IP44, třída izolace I, pro skříně hloubky 205 mm ZB012T Soklová skříň, IP44, 500x300x205, Tř. I ZB011T Soklová skříň, IP44, 500x550x205, Tř. I ZB012T Soklová skříň, IP44, 500x800x205, Tř. I ZB013T Soklová skříň, IP44, 500x1050x205, Tř. I ZB014T Soklová skříň, IP44,500x1300x205, Tř. I ZB015T Soklové skříně IP54, třída izolace I, pro skříně hloubky 205 mm Soklová skříň, IP54, 500x300x205, Tř. I ZB011TW Soklová skříň, IP54, 500x550x205, Tř. I ZB012TW Soklová skříň, IP54, 500x800x205, Tř. I ZB013TW Soklová skříň, IP54, 500x1050x205, Tř. I ZB014TW Soklová skříň, IP54,500x1300x205, Tř. I ZB015TW H.74 Technické změny vyhrazeny

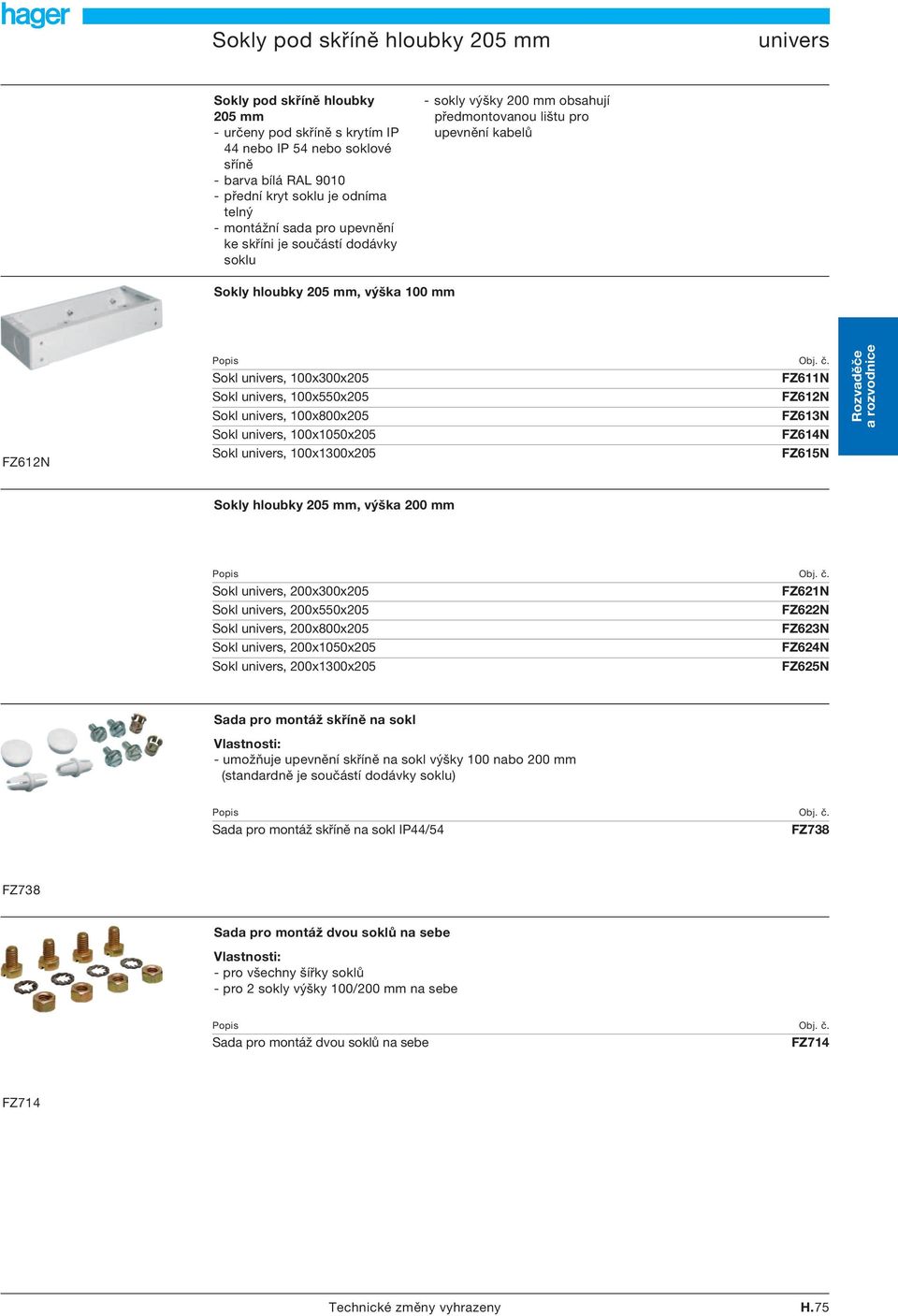

8 Sokly pod skříně hloubky 205 mm Sokly pod skříně hloubky 205 mm - určeny pod skříně s krytím IP 44 nebo IP 54 nebo soklové sříně - barva bílá RAL přední kryt soklu je odníma telný - montážní sada pro upevnění ke skříni je součástí dodávky soklu - sokly výšky 200 mm obsahují předmontovanou lištu pro upevnění kabelů Sokly hloubky 205 mm, výška 100 mm FZ612N Sokl, 100x300x205 FZ611N Sokl, 100x550x205 FZ612N Sokl, 100x800x205 FZ613N Sokl, 100x1050x205 FZ614N Sokl, 100x1300x205 FZ615N Rozvaděče a rozvodnice Sokly hloubky 205 mm, výška 200 mm Sokl, 200x300x205 FZ621N Sokl, 200x550x205 FZ622N Sokl, 200x800x205 FZ623N Sokl, 200x1050x205 FZ624N Sokl, 200x1300x205 FZ625N Sada pro montáž skříně na sokl - umožňuje upevnění skříně na sokl výšky 100 nabo 200 mm (standardně je součástí dodávky soklu) Sada pro montáž skříně na sokl IP44/54 FZ738 FZ738 Sada pro montáž dvou soklů na sebe - pro všechny šířky soklů - pro 2 sokly výšky 100/200 mm na sebe Sada pro montáž dvou soklů na sebe FZ714 FZ714 Technické změny vyhrazeny H.75

9 hager hager hager 3 Skříňové rozváděče Prázdné rozváděčové skříně jsou dodávány s krytím IP44 nebo IP54. Skříně s krytím IP 44 jsou dodávány s předmontovaným soklem a jsou určeny k přisazení ke stěně, ke které musí být přišroubovány. Ke skříním s krytím IP54 je nutno sokl objednat zvlášť a lze je použít pro volně stojící rozváděče. Všechny skříně jsou dodávány včetně bočnic ve kterých je možno vyrazit otvory pro případné propojení přípojnic při montáži skříní vedle sebe. V horní a spodní části skříně jsou osazeny příruby s álními kabelovými průchodkami. Jako základní výzbroj pro kompletaci rozváděčů jsou určeny vestavné stavebnicové díly systému Univers, které se upevňují na svislé nosné lišty. Do jednotlivých stavebnicových dílů pak lze upevňovat přístroje, přípojnice, svorky a další komponenty zajišťující funkci rozváděče. H.76

10 Přehled skříní pro skříňové rozváděče Typ skříně Pro skříňové rozváděče Krytí IP 44 IP 54 Třída izolace II M I K II M I K II M I K Hloubka v mm Barva RAL S kabelovými průchodkami nahoře, dole nahoře nahoře FZ402 Výška Šířka Počet mod. Se soklem výšky 100 mm Se soklem výšky 100 mm S průhlednými dveřmi S průhlednými dveřmi S průhlednými dveřmi S průhlednými dveřmi 1850 / 1950* FP21SN FP22SN FP23SN FP24SN FP21TN FP22TN FP23TN FP24TN FA21S FA22S FA23S FA24S FA25S * Celková výška 1950 mm (skříň 1850 mm + sokl 100 mm) FA22L FA23L FA24L FA25L FA22E FA23E FA24E FA25E FA22K FA23K FA24K FA25K FA22H FA23H FA24H FA25H FA22U FA23U FA24U FA25U FA22G FA23G FA24G FA25G FA22V FA23V FA24V FA25V Rozvaděče a rozvodnice Technické změny vyhrazeny H.77

11 Skříňové rozváděče IP 44 Pro přístroje do 400 A Skříně musí být přisazeny ke stěně a k této upevněny Hloubka 205 mm Barva: RAL 9010 (bílá) Dodávány s předmontovaným soklem výšky 100 mm Výška 1950 mm (Skříň 1850 mm + Sokl 100 mm) Třída izolace I nebo II Kabelové průchodky - třída izolace I nahoře osazeny, dole otvory - třída izolace II osazeny nahoře i dole Výztuha pro nosné lišty je součástí dodávky skříně (1 ks) Technické údaje str. H.240 Popis Šířka skříně počet mod. Obj. č. Třída izolace I K 300 mm 144 FP21TN 550 mm 288 FP22TN 800 mm 432 FP23TN 1050 mm 576 FP24TN Třída izolace II M 300 mm 144 FP21SN 550 mm 288 FP22SN 800 mm 432 FP23SN 1050 mm 576 FP24SN FP22TN Nosné lišty stavebnicových dílů výška 1800 mm (sada 2 ks) UN12A Výztuha pro nosné lišty vodorovná pro stabilizaci nosných lišt FZ702 Pro skříně 300 mm FZ701 hloubky 205 mm 550 mm FZ702 třídy izolace I K 800 mm FZ mm FZ704 Lišta do soklu pro uchycení kabelů 300 mm FZ mm FZ mm FZ mm FZ844 FZ781 Sokl Výška 100 mm 300 mm FZ611N (jsou součástí 550 mm FZ612N dodávky skříní FP 800 mm FZ613N 1050 mm FZ614N FZ612N Výška 200 mm 300 mm FZ621N 550 mm FZ622N 800 mm FZ623N 1050 mm FZ624N FZ622N H.78 Technické změny vyhrazeny

12 Skříňové rozváděče IP 44 Příslušenství Pro přístroje do 400 A Skříně musí být přisazeny ke stěně a k této upevněny Hloubka 205 mm Barva: RAL 9010 (bílá) Dodávány s předmontovaným soklem výšky 100 mm Výška 1950 mm (Skříň 1850 mm + Sokl 100 mm) Třída izolace I nebo II Název Nosné lišty stavebnicových dílů (sada = 2 ks) Nosné lišty stavebnic. dílů v. 300 mm UN02A Nosné lišty stavebnic. dílů v. 450 mm UN03A Nosné lišty stavebnic. dílů v. 600 mm UN04A Nosné lišty stavebnic. dílů v. 750 mm UN05A Nosné lišty stavebnic. dílů v. 900 mm UN06A Nosné lišty stavebnic. dílů v mm UN07A Nosné lišty stavebnic. dílů v mm UN08A Nosné lišty stavebnic. dílů v mm UN09A Nosné lišty stavebnic. dílů v mm UN12A Rozvaděče a rozvodnice UN08A Propojení nosných lišt Pro spojení dvou nosných lišt UT12L (sada = 2 ks) UT12L UT90G Držák nosné lišty jednoduchý Umožňuje upevnění sousedních UT90G 1 ks, pro lištu nutno objednat 2 ks nosných lišt v různé hloubce. Dvojitý držák obsažený ve skříni se nahradí 2 ks UT90G. Držák nosné lišty dvojitý Pro standardní upevnění UT90J (náradní díl) součást dodávky sousedních nosných lišt ve skříně stejné hloubce. Příčná vzpěra nosných lišt Umožňuje přerušení nosných lišt uvnitř skříně UT12PN Příčná vzpěra nosných lišt mezi 2 poli 500 mm Příčná vzpěra nosných lišt mezi 3 poli 750 mm UT12PN UT12QN UZ014 Sada pro snížení Pro snížení příčné vzpěry nebo pro 2 pole UZ014 výztuhy v případech kdy je na ně montována elektroměrová pro 3 pole UZ015 nebo montážní deska UT90F Spojka nosných lišt Pro upevnění dvou svislých UT90F zkrácených nosných lišt se upevní na výztuhu. Spojka nosných lišt, levá Při použití stavebnicových UT90L dilů s montážní deskou Spojka nosných lišt, pravá UT90R UT90L UT90R Technické změny vyhrazeny H.79

13 Skříňové rozváděče IP 44 Příslušenství Název Plastové příruby s kabelovými pro horní a spodní FZ425 průchodkami část skříně (náhradní díl) FZ425 pro horní a spodní část skříně s předlisovanými otvory 4 x M16, 2 x M20, 2 x M16/25, 1 x M25/40/50 pro horní a spodní část skříně s předlisovanými otvory 12 x M16, 4 x M20 FZ466N: mit Vorprägungen 12 x M16, 4 x M20 FZ460N FZ466N FZ427R pro horní a spodní část skříně bez předlisovaných otvorů FZ468N Záslepka pro boční otvor pro levá FZ427L přípojnice s předlisovaným otvorem pro kabel. vývodku pravá FZ427R Kabelová průchodka PG36 do záslepky pro boční otvor U84K U84K Sada pro propojení Umožňuje vzájemné propojení FZ737B dvou skříní dvou skříní vedle sebe FZ737B Rohové propojení přípojnic pro propojení přípojnic 12 x 5 mm mezi 2 skříněmi při rohové montáži 4-pĺové, 250 A 5-pĺové, 250 A ZM74S ZM75S ZM75S Kryt propojení přípojnic Sada pro propojení dvou skříni FZ365 vedle sebe FZ365 Montážní sada pro 2 sokly nad sebou FZ714 FZ714 Lišta pro uchycení kabelů Pro upevnění v horní nebo U850S délka 140 mm spodní části skříně IP 43 U850S H.80 Technické změny vyhrazeny

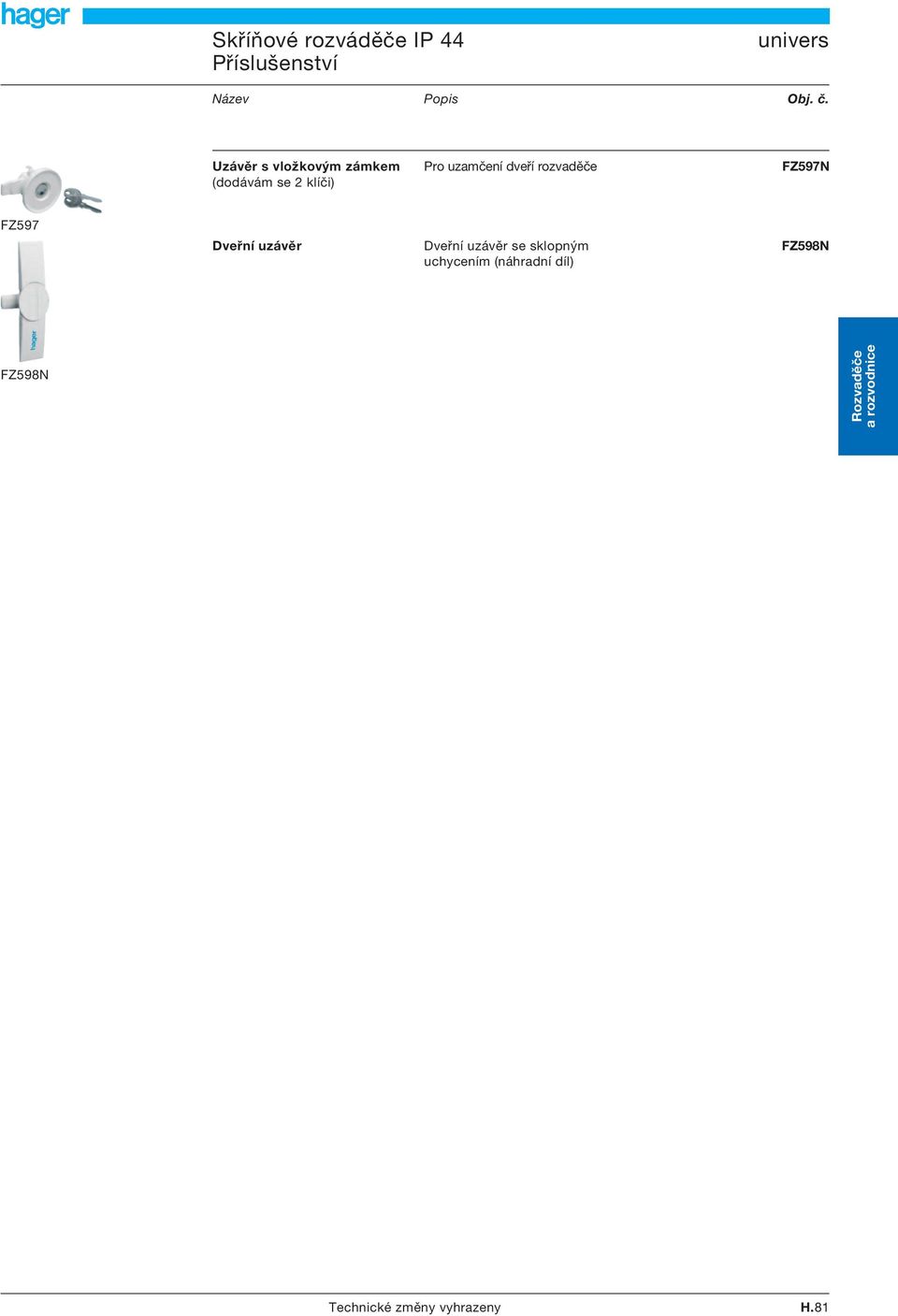

14 Skříňové rozváděče IP 44 Příslušenství Název Uzávěr s vložkovým zámkem Pro uzamčení dveří rozvaděče FZ597N (dodávám se 2 klíči) FZ597 Dveřní uzávěr Dveřní uzávěr se sklopným FZ598N uchycením (náhradní díl) FZ598N Rozvaděče a rozvodnice Technické změny vyhrazeny H.81

15 Skříňové rozváděče IP 44 Příslušenství Název Schránka na plány A4 průhledná FZ794 plastová samolepicí FZ794 Schránka na plány A4 S upevňovacími šrouby 1 FZ707 kovová (pro skříně od šířky 550 mm) FZ707 Rozváděčové kryty pro skříně šířky pro skříně hloubky 205 mm barva RAL 9010 (bílá) 300 mm FZ mm FZ mm FZ mm FZ mm FZ445 FZ443 Opravný lak spray pro opravu poškozeného RAL 9010, 150 ml ((bílá)) FZ792N laku Korektor laku RAL 9010 ((bílá)) FZ791N pro drobné opravy laku FZ792N FZ791N UZ010 Příponice pro ochranné Přípojnice Cu 20x5mm, 1-pole UZ010 pospojení Cu přípojnice 20 x 5 mm pro upevnění mezi nosné lišty Přípojnice Cu 20x5mm, 2-pole UZ020 UZ009 Vodič ochranného pospojení* Neizolovaný, 25 mm 2 s kabel. oky UZ009 M8 (připojení ke skříni) a M6 (připojení k UZ010) pro spolehlivé pospojení nosných lišt se skříní tř. izolace I Délka: 300 mm UZ012 Neizolovaný, 25 mm 2 s kabel. oky M8 (připojení ke skříni) a M6 (připojení k UZ010/UZ020 nebo přípojnici) pro spolehlivé pospojení nosných lišt se skříní tř. izolace I Délka: 560 mm * Upozornění: Do 250 A: 1 x 25 mm 2 je součástí dodávky skříně. Nutno dodržet předepsané průřezy vodičů pro pospojení Pro 400 A nutno doobjednat 1 ks UZ009 nebo UZ012. UZ012 H.82 Technické změny vyhrazeny

16 Skříňové rozváděče IP 54 Třída izolace I K nebo II M Pro přístroje do 630 A Hloubka 275 mm nebo 350 mm Barva: RAL 7032 (šedá) Výška 1850 mm (bez soklu) Kabelové průchodky nahoře osazeny, dole otvory Sokl nutno objednat zvlášť Dodávány s plnými nebo průhlednými dveřmi Pro dodržení krytí nutno ve spodní části skříně osadit přiruby s kabelovými průchodkami Technické údaje str. H.242 Popis Šířka Počet Obj. č. Obj. č. skříně mod. hloubka hloubka 275 mm 350 mm Třída izolace I K 550 mm 288 FA22E FA22G 800 mm 432 FA23E FA23G 1050 mm 576 FA24E FA24G 1300 mm 720 FA25E FA25G Rozvaděče a rozvodnice s průhlednými dveřmi 550 mm 288 FA22K FA22V 800 mm 432 FA23K FA23V 1050 mm 576 FA24K FA24V 1300 mm 720 FA25K FA25V FA24E Třída izolace II M 300 mm 144 FA21S 550 mm 288 FA22S FA22H 800 mm 432 FA23S FA23H 1050 mm 576 FA24S FA24H 1300 mm 720 FA25S FA25H s průhlednými dveřmi 550 mm 288 FA22L FA22U 800 mm 432 FA23L FA23U 1050 mm 576 FA24L FA24U 1300 mm 720 FA25L FA25U Nosné lišty stavebnicových dílů výška 1800 mm (sada 2 ks) UN12A Výztuha pro nosné lišty vodorovná pro stabilizaci nosných lišt Třída izolace I K 550 mm 288 UT11E UT11Q 800 mm 432 UT11F UT11R 1050 mm 576 UT11J UT11S 1300 mm 720 UT11K UT11T UT11J Třída izolace II M 550 mm 288 UT11A UT11L 800 mm 432 UT11B UT11M 1050 mm 576 UT11C UT11N 1300 mm 720 UT11D UT11P FZ851 Ochranný kryt pro skříně FA... hloubky 350 pro boky skříně Třída izolace I FZ851 při umístění nosných lišt do nejzadnější pozice. V horní a Třída izolace II FZ852 spodní části je tento kryt součástí dodávky skříně. Technické změny vyhrazeny H.83

17 Skříňové rozváděče IP 54 Příslušenství Sokly pro montáž pod skříně Sada pro upevnění soklu ke skříni je součástí dodávky soklu Barva RAL 7032 (šedá) Pro třídu izolace I nebo II sokly výšky 200 mm obsahují předmontovanou lištu pro upevnění kabelů Popis Šířka Počet Obj. č. Obj. č. skříně mod. hloubka hloubka 275 mm 350 mm FZ632 Sokly 300 mm 1 Výška 100 mm 550 mm mm mm mm 1 Sokly Výška 200 mm 300 mm mm mm mm mm 1 FZ631 FZ632 FZ633 FZ634 FZ635 FZ641 FZ642 FZ643 FZ644 FZ645 FZ652 FZ653 FZ654 FZ655 FZ662 FZ663 FZ664 FZ665 FZ642 Lišta do soklu pro uchycení 300 mm 1 kabelů (jen pro sokl 550 mm 1 výšky 100 mm) 800 mm mm mm 1 FZ780 FZ781 FZ782 FZ844 FZ845 FZ781 Montážní sada pro 2 skříně vedle sebe 1 Tř. iz. I i II FZ721 pro 2 sokly nad sebou 1 FZ714 FZ435 Spodní kryt 300 mm 1 FZ435 do skříní hloubky 275 i 350 mm 550 mm 1 FZ436 pro uzavření spodního otvoru pro kabely při montáži skříně na sokl. 800 mm 1 FZ437 (Nutné pro zajištění třídy izolace II) 1050 mm 1 FZ mm 1 FZ439 Dveřní uzávěr uzamykatelný Pro výměnu za standardní uzávěr ve dveřích Vylamovací uzávěr s vložkovým zámkem FZ508 FZ508 H.84 Technické změny vyhrazeny

18 Skříňové rozváděče IP 54 Příslušenství Název Nosné lišty stavebnicových dílů (sada = 2 ks) Nosné lišty stavebnic. dílů v. 300 mm UN02A Nosné lišty stavebnic. dílů v. 450 mm UN03A Nosné lišty stavebnic. dílů v. 600 mm UN04A Nosné lišty stavebnic. dílů v. 750 mm UN05A Nosné lišty stavebnic. dílů v. 900 mm UN06A Nosné lišty stavebnic. dílů v mm UN07A Nosné lišty stavebnic. dílů v mm UN08A Nosné lišty stavebnic. dílů v mm UN09A Nosné lišty stavebnic. dílů v mm UN12A UN08A Propojení nosných lišt Pro spojení dvou nosných lišt UT12L (sada = 2 ks) Rozvaděče a rozvodnice UT12L UT90G Držák nosné lišty jednoduchý Umožňuje upevnění sousedních UT90G 1 ks, pro lištu nutno objednat 2 ks nosných lišt v různé hloubce. Dvojitý držák obsažený ve skříni se nahradí 2 ks UT90G. Držák nosné lišty dvojitý Pro standardní upevnění UT90J (náradní díl) součást dodávky sousedních nosných lišt ve skříně stejné hloubce. Příčná vzpěra nosných lišt Umožňuje přerušení nosných lišt uvnitř skříně UT12PN Příčná vzpěra nosných lišt mezi 2 poli 500 mm Příčná vzpěra nosných lišt mezi 3 poli 750 mm UT12PN UT12QN UZ014 Sada pro snížení Pro snížení příčné vzpěry nebo pro 2 pole UZ014 výztuhy v případech kdy je na ně montována elektroměrová nebo pro 3 pole UZ015 montážní deska Spojka nosných lišt Pro upevnění dvou svislých UT90F zkrácených nosných lišt se upevní na výztuhu. UT90F Spojka nosných lišt, levá Při použití stavebnicových dilů UT90L s montážní deskou Spojka nosných lišt, pravá UT90R UT90L UT90R Technické změny vyhrazeny H.85

19 Skříňové rozváděče IP 54 Příslušenství Název FZ404 Plastové příruby s kabel. Plná bez předlisování FZ404 průchodkami IP 54 pro horní a dolní část skříně s předlisovanými otvory FZ406M 15 x M20 nebo 13 x M20, 2 x M25 s předlisovanými otvory 8 x M25 nebo 6 x M25, 2 x M32 FZ407M FZ406M s předlisovanými otvory pro ucpávky a šroubové M25/32, M50/63. Pro ucpávky FZ413, FZ414, FZ415 S álními kabelovými průchodkami FZ408M FZ402 FZ407M do boku skříně Záslepka pro boční otvor FZ447 FZ408M FZ402 FZ447 Příruba z ocel plechu a pro horní a sponí část plná FZ422 těsněním IP 54 pro třídu izolace IK do boku skříně Záslepka pro boční otvor FZ448 FZ422 Kabelové ucpávky pro osazení do FZ408M kruhová pro 1 kabel mm Ø FZ413 FZ414 oválná pro 1 kabel mm Ø FZ414 oválná pro 2 kabel mm Ø FZ415 Odvětrávací mřížka pro redukuje krytí na IP 2X FZ417 osazení do příruby FZ408 FZ417 Kabelové průchodky pro M20 pro 6-13 mm Ø FZ409M osazení do přírub s předlisovanými otvory IP 54 M25 pro 9-17 mm Ø FZ410M M32 pro mm Ø FZ411M M40 pro mm Ø FZ412M H.86 Technické změny vyhrazeny

20 Skříňové rozváděče IP 54 Příslušenství Název UZ009 Vodič ochranného pospojení* Neizolovaný, 25 mm 2 s kabel. oky UZ009 M8 (připojení ke skříni) a M6 (připojení k UZ010) pro spolehlivé pospojení nosných lišt se skříní tř. izolace I Délka: 300 mm UZ012 * Upozornění: Notno dodržet předepsané průřezy vodičů pro pospojení Neizolovaný, 25 mm 2 s kabel. oky M8 (připojení ke skříni) a M6 (připojení k UZ010/UZ020 nebo přípojnici) pro spolehlivé pospojení nosných lišt se skříní tř. izolace I Délka: 560 mm Do 250 A: 1 x 25 mm 2 je součástí dodávky skříně. Pro 400 A nutno doobjednat 1 ks UZ009 nebo UZ012. UZ012 Rozvaděče a rozvodnice Pro 630 A nutno doobjednat 2 ks UZ009 nebo UZ012. Schránka na plány A4 průhledná FZ794 plastová samolepicí FZ794 samolepicí hluboká 33 mm FZ818 Schránka na plány S upevňovacími šrouby FZ710 kovová (pro skříně od šířky 550 mm) FZ710 Rozváděčové kryty pro skříně šířky pro skříně hloubky 275 mm barva RAL 7035 (světlešedá) 300 mm FZ mm FZ mm FZ353 FZ mm FZ mm FZ355 Opravný lak RAL 7032, (šedá) 150 ml FZ793 spray pro opravu poškozeného laku FZ793 UZ010 Příponice pro ochranné Příponice Cu 20x5mm, 1-pole UZ010 pospojení Cu přípojnice 20 x 5 mm pro Příponice Cu 20x5mm, 2-pole UZ020 upevněním mezi nosné lišty Technické změny vyhrazeny H.87
