1 6. přednáška ze stavební geodézie SG01 Ing. Tomáš Křemen, Ph.D.

2 Další geodetické metody Globální navigační satelitní systémy (GNSS). Princip. Metody měření a jejich přesnost, využití. Systémy. Digitální model terénu. Určování ploch a objemů. Řízení strojů.

3 Globální navigační satelitní systémy (GNSS) Globální navigační systémy jsou v povědomí veřejnosti spojeny zejména s automobilovou navigací, v dnešní době je běžně dostupná tzv. GPSka jako autonomní navigace včetně mapových podkladů, případně jako součást mobilního telefonu či tabletu. Technologicky se však jedná o systémy vytvořené v sedmdesátých letech minulého století (1973), jejichž princip je zachován a pouze se technicky vylepšuje. Je vhodné upozornit, že primárně byl první takovýto systém NAVSTAR GPS (viz. dále) vytvořen armádou USA pro vojenské účely jako např. navádění raket, lodí, letadel, chytrých bomb a vojáků na cíl. Kromě uvedených aplikací se tyto systémy uplatňují při geodetických měřeních, kde zejména v poslední době mění tvář technické a inženýrské geodézie. Jako každá nová a převratná technologie ovšem správně funguje pouze za dodržení konkrétních podmínek, jejich dodržení je nutné zejména pro dosažení předpokládané přesnosti geodetických prací. 3

4 Globální navigační satelitní systémy (GNSS) Základní princip GNSS Jedná se o dálkoměrný systém, tj. družice vysílají navigační zprávu, kde uvádějí (kromě jiného) své označení, polohu a čas vyslání. Přijímač, jehož poloha je určována, musí přijmout tyto signály alespoň od čtyř různých družic. Pro každou z družic lze z rozdílu času vyslání signálu družicí a přijetí signálu přijímačem vypočítat jejich vzájemnou vzdálenost, což ve spojení se znalostí polohy družice tvoří kulovou plochu. V průsečíku kulových ploch se nachází přijímač, resp. lze takto určit jeho souřadnice X, Y, Z. V principu by stačily tři družice, ale přijímač nemá ani zdaleka tak přesné hodiny, jak by bylo třeba a proto je nutné počítat čtvrtou neznámou opravu hodin přijímače. Z hlediska geodetických úloh se jedná o prostorové protínání z délek. Čím více signálů družic je zachyceno, tím je výsledek přesnější. 4

5 Globální navigační satelitní systémy (GNSS) Navigační zpracování dat Pro potřeby navigace se informace přijaté z družic zpracovávají tak, jak bylo uvedeno v předchozím odstavci. Běžná (absolutní) přesnost v poloze je cca 5 m 10 m, chyby jsou však na menším území z větší části systematické a lze je snížit pomocí diferenčního měření. DGPS (diferenční GPS, lépe by mělo být DGNSS) pracuje tak, že jeden přijímač je umístěn na bodě o známých souřadnicích a stále měří, jím určené rozdíly se jako opravy zavádějí do měření na bodech o neznámých souřadnicích. Existují v některých oblastech radiově vysílané korekce, kde tuto činnost za uživatele provádí poskytovatel (korekce WAAS, EGNOS apod.; v ČR placené CZEPOS). Takto lze přesnost zvýšit až na cca 1 m v poloze, využívá se zejména pro potřeby měření v oblasti GIS. 5

6 Globální navigační satelitní systémy (GNSS) Geodetické zpracování dat Zpracování měření pro potřeby geodetické je nepoměrně složitější, využívají se zde mnohé další údaje z radiových signálů. Podstatný rozdíl je, že se současně musí měřit nejméně dvěma speciálními geodetickými přístroji, alespoň jeden musí být umístěn na bodě o známých souřadnicích a vždy se určuje pouze vektor mezi známým a neznámým bodem, tj. rozdíl souřadnic. V současné době se velmi často využívá tzv. síť referenčních stanic, která se využije místo přijímače na známém bodě, připojení k ní se provádí prostřednictvím internetu, obvykle GSM modemem v reálném čase a lze pak jak měřit, tak vytyčovat. V ČR jsou v provozu tři takové sítě a to CZEPOS (ČUZK; Leica), Trimble VRS NOW (Geotronics spol. s r.o.; Trimble) a TOPnet (GB-geodezie, spol. s r.o.; Topcon) a jejich využití je za úplatu. Výhodou je nutnost zakoupit pouze jeden geodetický přijímač. 6

7 Globální navigační satelitní systémy (GNSS) Geodetické zpracování dat Podle délky a způsobu měření se rozlišují různé metody, které se také liší přesností: 1. Statická metoda (3 5 mm) 2. Rychlá statická (5 mm 10 mm + 1 ppm) 3. Stop and go (10 mm 20 mm + 1 ppm) 4. Kinematická (20 mm 30 mm + 3 ppm) 5. RTK Real Time Kinematic (25 mm 50 mm) V praktické geodézii se především využívá metoda RTK v síti referenčních stanic, případně rychlá statická metoda. Metody lze rozdělit na postprocesní (během měření se registrují data a posléze se vypočítají výsledky), které lze použít pouze pro měření, nebo realtimové, které poskytují výsledky okamžitě = v reálném čase, které lze využít pro měření i pro vytyčování. 7

8 Globální navigační satelitní systémy (GNSS) Geodetické zpracování dat Rychlá statická metoda Metoda spočívá v současném kontinuálním měření dvou či více aparatur, doba měření desítky minut až jednotky hodin podle požadované přesnosti, výsledky se získávají zpracováním až po dokončení měření (tzv. postprocessing), vzdálenost do maximálně 15 km, dosažitelná přesnost podle vzdálenosti 5 mm až 10 mm + 1 ppm. Metoda postprocesní. Metoda RTK V základní konfiguraci se měřicí aparatura skládá z přijímače po dobu měření umístěného na bodě o známých souřadnicích, tzv. base, a z přijímače, který se pohybuje po určovaných nebo vytyčovaných bodech, tzv. rover. Měření je počítáno v reálném čase, mezi base a rover musí být permanentní datové spojení realizované např. radiomodemy nebo trvalým připojením na internet prostřednictvím GSM. Base může být nahrazen sítí virtuálních stanic, pak měření probíhá pouze s jedním přijímačem s trvalým připojením na internet k poskytovateli korekcí. 8 Toto řešení je v současné době jednoznačně nejpoužívanější.

9 Globální navigační satelitní systémy (GNSS) Geodetické zpracování dat Souřadnicové systémy Každý GNSS funguje ve svém souřadnicovém systému, např. GPS v geocentrickém WGS-84, a tedy veškeré výsledky zpracování jsou v tomto souřadnicovém systému. Pro běžné použití jsou však potřeba souřadnice v jiném systému, v geodézii obvykle v S-JTSK a Bpv, proto je třeba výsledky měření z GNSS vždy převést z jeho systému do cílového systému transformací, v ČR je Českým úřadem zeměměřickým a katastrálním (ČUZK) dán závazný postup (včetně rovnic a konstant), jak transformaci provést. V současné době programy obsažené v kontroleru přijímače nebo programy pro pracování po měření (pokud jsou zakoupeny v ČR) mívají tuto transformaci vestavěnou. 9

10 WGS-84

11 Globální navigační satelitní systémy (GNSS) Struktura systému GNSS Systém se skládá ze tří částí: - Kosmický segment - Řídící segment - Uživatelský segment 11

12 Globální navigační satelitní systémy (GNSS) Struktura systému GNSS - Kosmický segment (GPS NAVSTAR) Kosmický segment je tvořen družicemi, původně 24, nyní až 32. Družice obíhají ve výšce km nad povrchem Země na 6 kruhových drahách se sklonem 55. Dráhy jsou vzájemně posunuty o 60 a na každé dráze jsou původně 4 pravidelně, nyní 5-6 nepravidelně rozmístěné pozice pro družice. Družice váží asi 1,8 tuny a na střední oběžné dráze (MEO, Medium Earth Orbit) se pohybuje rychlostí 3,8 km/s, s dobou oběhu kolem Země 11h 58min (polovina siderického dne). Družice obsahuje 3 až 4 velmi přesné atomové hodiny, antény pro komunikaci s pozemními kontrolními stanicemi, optické, rentgenové a pulzníelektromagnetické detektory, senzory pro detekci startů balistických raket a jaderných výbuchů, solární panely a baterie jako zdroj energie. Družice jsou několikrát do roka, obvykle plánovaně, odstaveny pro údržbu atomových hodin a korekci dráhy družice. Rozmístění družic je navrženo tak, aby z každého místa na Zemi byl vidět jejich dostatečný počet pro určení polohy. V České republice je nejčetnější viditelnost 8 družic. 12

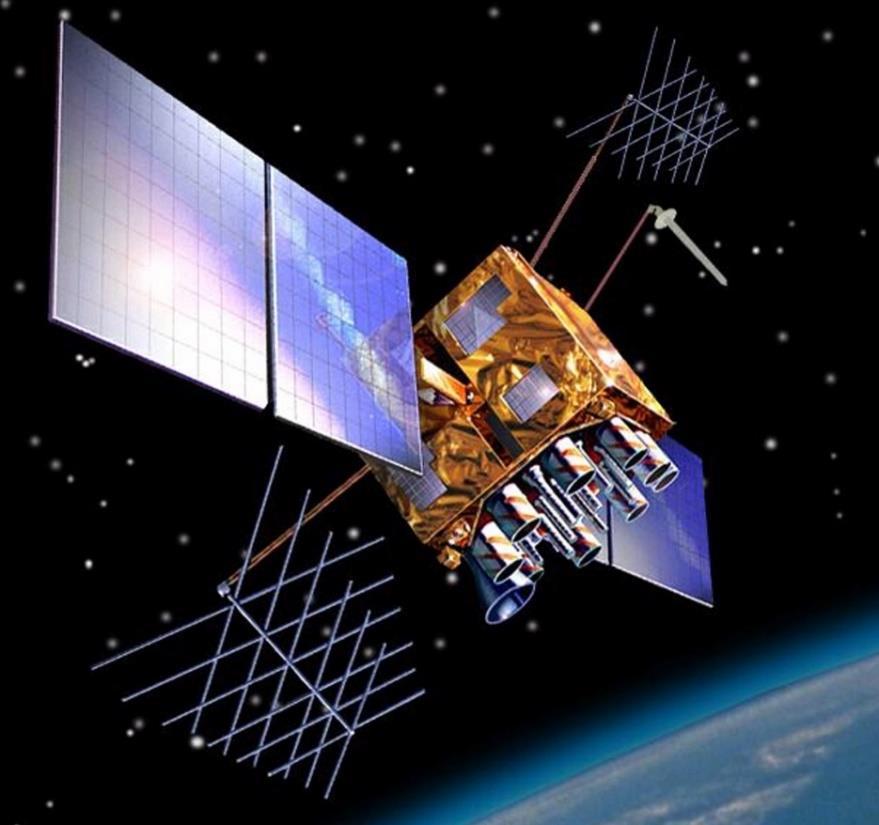

13 Struktura systému GNSS - Kosmický segment (GPS NAVSTAR) Znázornění změn poloh družic a jejich viditelnosti z konkrétního místa na Zemi (wikipedie)

14 Globální navigační satelitní systémy (GNSS) Struktura systému GNSS - Řídící segment Je tvořen sítí pozemních řídících center. Monitoruje kosmický segment, zasílá povely družicím, provádí jejich manévry a údržbu atomových hodin. 14

15 Globální navigační satelitní systémy (GNSS) Struktura systému GNSS - Uživatelský segment Uživatelé pomocí GNSS přijímače přijímají signály z jednotlivých družic, které jsou v danou chvíli nad obzorem. Na základě přijatých dat (časových značek z jednotlivých družic a znalosti jejich polohy) a předem definovaných parametrů přijímač vypočítá polohu antény, nadmořskou výšku a zobrazí přesné datum a čas (GNSS čas!). Komunikace probíhá pouze od družic k uživateli, GNSS přijímač je tedy pasivní. Geodetický GNSS přijímač se skládá z antény, přijímače a kontroleru (polní počítač pro nastavení, spuštění a ovládání měření, při měření v reálném čase také k registraci dat) v mnoha variacích a kombinacích uspořádání. V České republice se v současné době využívají přístroje přijímající signál ze systémů GPS, GLONASS, (Galileo a Compass). 15

16 Globální navigační satelitní systémy (GNSS) Struktura systému GNSS - Uživatelský segment 16

19 Globální navigační satelitní systémy (GNSS) Ve světě jsou tyto systémy GNSS: americký GPS NAVSTAR (navržen na 24 satelitů, nyní 30 satelitů) ruský GLONASS (27 satelitů) evropský GALILEO (26 satelitů plánováno 30) čínský BeiDou-3 (COMPASS) (18 satelitů plánováno 35 satelitů) Dále existují regionální navigační systémy, které doplňují již stávající GNSS: japonský QZSS (4 satelity) a indický IRNSS (7 satelitů) Existence vícero GNSS má pro uživatele řadu výhod. Mezi největší lze řadit dostatečný počet viditelných satelitů v každém okamžiku. 19

20 Globální navigační satelitní systémy (GNSS) GPS NAVSTAR Global Positioning System, zkráceně GPS, je vojenský globální družicový polohový systém provozovaný Ministerstvem obrany USA. Původní název systému je NAVSTAR GPS (Navigation Signal Timing and Ranging Global Positioning System), vývoj byl zahájen v roce 1973 sloučením dvou projektů určených pro určování polohy System 621B (USAF) a pro přesné určování času Timation (US Navy). Mezi léty byly prováděny testy na pozemních stanicích a byl zkonstruován experimentální přijímač. Od roku začalo vypouštění 11 vývojových družic bloku I (dnes blok IIF). V roce 1979 byl rozšířen původní návrh z nedostačujících 18 na 24 družic. Od roku 1980 začalo vypouštění družic se senzory pro detekci jaderných výbuchů jako výsledek dohod o zákazu jaderných testů mezi USA a SSSR. Počáteční operační dostupnost byla vyhlášena 8. prosince 1993, plná operační dostupnost pak 17. ledna 1994, kdy byla na orbitu umístěna kompletní sestava 24 družic. 20

21 Globální navigační satelitní systémy (GNSS) GLONASS (Globalnaja navigacionnaja sputnikovaja sistěma) je globální družicový polohový systém (GNSS) vyvinutý v SSSR a provozovaný armádou. Vývoj GLONASS byl zahájen v roce 1970, který byl v roce 1976 přijat, a první testovací družice byla vypuštěna v roce V letech byla kosmická část systému GLONASS v úpadku. Od roku 2001 (do 2012) je prováděno jeho znovuobnovení do plného operačního stavu. Kosmický segment je projektován na 24 družic, které obíhají ve výšce km nad povrchem Země na 3 kruhových drahách se sklonem 65. Dráhy jsou vzájemně posunuty o 120 a na každé dráze je 8 symetrických pozic pro družice po 45. Dnes používané družice Uragan-M váží asi 1,4 tuny a na střední oběžné dráze se pohybuje rychlostí 3,9 km/s, s dobou oběhu kolem Země 11h 15min. Pozemní segment se téměř celý nachází na území Ruské federace, od 18. května 2007 výnos o bezplatném uvolnění systému GLONASS pro nevojenské použití. 21

22 Globální navigační satelitní systémy (GNSS) Konstelace satelitů Glonass 22

23 Globální navigační satelitní systémy (GNSS) Galileo Navigační systém Galileo je plánovaný evropský autonomní globální družicový polohový systém. Jeho výstavbu zajišťují státy Evropské unie. Původní plány sahají do roku 1999, kdy byl plánován jako veřejný projekt financovaný soukromými investory, od tohoto finančního modelu však investoři odstoupili. Proto se projekt hradí z rozpočtu EU. V roce 2005 byla do vesmíru vyslána první technologická navigační družice pro testování komponent tohoto systému, druhá družice byla vynesena na oběžnou dráhu v roce 2008, v současnosti je na oběžných drahách umístěno 26 satelitů. Kosmický segment systému má být tvořen 30 operačními družicemi (27+3), obíhajícími ve výšce přibližně 23 tisíc kilometrů nad povrchem Země po drahách se sklonem 56 k zemskému rovníku ve třech rovinách, vzájemně vůči sobě posunutých o 120. Každá dráha bude mít 9 pozic pro družice a 1 pozici jako zálohu, aby systém mohl být při selhání družice rychle doplněn na plný počet. 23

24 Globální navigační satelitní systémy (GNSS) Konstelace satelitů Galileo 24

25 Globální navigační satelitní systémy (GNSS) Konstelace satelitů GPS, Galileo a Glonass 25

26 Globální navigační satelitní systémy (GNSS) Compass - BeiDou Navigation Satellite System - BDS-3 Compass, známý také jako Beidou-3 je globální družicový polohový systém provozovaný Čínou. Compass má sestávat z celkem 35 družic. 27 z nich je (podobně jako u GPS a Galileo) situováno na středním zemském orbitu, 5 na geostacionární dráze a 3 na geosynchronní dráze. V současnosti je na oběžné dráze 18 satelitů systému BDS-3 a 15 satelitů systému BDS-2. Další lokální systémy V současné době existují dva regionální systémy (Indie Indian Regional Navigational Satellite System; Japonsko - Quasi-Zenith), které jsou však jen místním systémem nebo dokonce doplňkem globálního systému, z hlediska geodetických měření v ČR či střední Evropě nemají žádný význam. 26

27 Globální navigační satelitní systémy (GNSS) Konstelace satelitů BeiDou-3 27

28 Digitální model terénu Zemský povrch je matematicky nevyjádřitelná plocha, je třeba ji generalizovat (zjednodušit). DMT má za úkol tento povrch popsat v digitální podobě a umožnit další operace nad výsledkem. Vstupem jsou body v prostoru a případně další údaje (např. definice hran apod.) Zemský povrch je z větší části hladký (běžné hladké plochy, ve zjednodušení), ale také ostrý (zlomy, zářezy, hrany, umělé terénní tvary). Druhy DMT (Terminologický slovník ČÚZK): - Digitální model reliéfu - Digitální reprezentace reliéfu zemského povrchu v paměti počítače, složená z dat a interpolačního algoritmu, který umožňuje mj. odvozovat výšky mezilehlých bodů - Digitální model povrchu - Zvláštní případ digitálního modelu reliéfu konstruovaného zpravidla s využitím automatických prostředků (např. obrazové korelace ve fotogrammetrii) tak, že zobrazuje povrch terénu a vrchní plochy všech objektů na něm (střechy, koruny stromů a pod.). 28

29 Digitální model terénu Výstupy DMT: 29

30 Digitální model terénu Druhy DMT podle typu ploch: Polyedrický model terénu (nepravidelná trojúhelníková síť, jednotlivě roviny). Rastrový model terénu (čtvercová síť, jednotlivě roviny). Plátový model terénu (složitější, většinou nadstavba nad předchozí dva druhy aproximace vyšším řádem). 30

31 Digitální model terénu Polyedrický model terénu (TIN model) Plošky jsou nepravidelné trojúhelníky, společná je nejvýše hrana. Síť trojúhelníků vytvořena za použití triangulačních algoritmů. Proložením rovin vrcholy jednotlivých trojúhelníků vznikne nepravidelný mnohostěn (tzv. polyedr), který se přimyká k terénu. Hustota bodů nebývá na celém území stejná. Větší počet bodů na jednotku plochy v místech, kde je terén členitější. Nižší počet bodů na jednotku plochy u málo členitého terénu. Polyedrický model při vhodné volbě bodů aproximuje skutečný terén lépe než model rastrový. 31

32 Digitální model terénu Rastrový model terénu Tvořen pravidelnými ploškami se společnými hranami (grid). Plošky představují zborcené čtyřúhelníky, lze je rozdělit na trojúhelníky. 32

33 Digitální model terénu Plátový model terénu: U předchozích modelů mezi sousedními ploškami jsou vždy ostré přechody. Z estetického hlediska takový způsob reprezentace terénu nepůsobí přirozeně, z kartografického hlediska není věrný. Plátový model odstraňuje nevýhody předchozích modelů, vymodelovaný terén může být hladký. Vychází se z trojúhelníkových plošek, které mohou být různě zakřivené (používají se polynomické funkce). Může následovat optimalizace geometrických ploch model je složen z obecných n-úhelníků. 33

34 Digitální model terénu Konstrukce vrstevnic (interpolace): Interpolaci vrstevnic lze provádět ze všech typů modelů. Podle způsobu konstrukce vrstevnic: Lineární interpolační algoritmy. Nelineární interpolační algoritmy (geomorfologická interpolace, zohledňuje skutečný tvar terénu (sklon okolních plošek), používá se v mapách velkých a středních měřítek. Složité. Dle tvaru vrstevnic: Algoritmy generující zalomené vrstevnice. Algoritmy generující zaoblené vrstevnice. 34

35 Určování ploch a objemů Při řešení technických úkolů se často vyskytuje úkol určit velikost plochy. Pokud se pohybujeme v geodézii, jedná se nejčastěji o určení velikosti plochy pozemku tzv. výměry pozemku. Pozemek je přirozená část zemského povrchu oddělená od sousedních částí hranicí územní správní jednotky nebo hranicí katastrálního území, hranicí vlastnickou, hranicí držby, hranicí druhů pozemků popř. rozhraním způsobu využití pozemků. Parcela je obraz pozemku, který je geometricky a polohově určen, zobrazen svislým průmětem hranic v katastrální mapě a označen parcelním číslem. 35

36 Výměra pozemku je vyjádření plošného obsahu průmětu hranic pozemku do zobrazovací roviny v plošných metrických jednotkách. Velikost výměry vyplývá z geometrického určení pozemku. Tvar pozemku je obecně reprezentován n-úhelníkem. Výměra se určuje na celé čtvereční metry. Vedlejší jednotkou je 1 hektar = m 2. 36

37 Určení výměry pozemku lze provést: Z přímého měření Rozkladem Ze souřadnic Z map a plánů Z odměřených hodnot Pomocí planimetrů 37

38 Určování výměr z přímého měření rozkladem N-úhelník pozemku je rozdělen na jednoduché geometrické obrazce, pro které známe vzorce pro výpočet jejich plošných obsahů, nejčastěji trojúhelníků. Obecný trojúhelník P a b sin b c sin a c sin a b c s 2 P s s a s b s c P cv c 2 38

39 Určování výměr z přímého měření ze souřadnic Pro výpočet výměr ze souřadnic se používají tzv. l Huilierovy vzorce. Jedná se o rozklad n-úhelníka na lichoběžníky, kdy během výpočtu dochází ke sčítání, či odčítání jejich ploch. Základní vzorec pro výpočet plochy lichoběžníku: l Huilierův vzorec vzhledem k ose x: l Huilierův vzorec vzhledem k ose y: P a b v 2 n 1 P x y y 2 i i 1 i 1 i 1 n 1 P y x x 2 i i 1 i 1 39 i 1

40 Určování výměr z přímého měření ze souřadnic 40

41 Určování výměr z map Z odměřených hodnot Pro určení výměry n-úhelníku zobrazeného na mapě použijeme předchozí postup, potřebné hodnoty odměříme ze zákresu. Pomocí planimetru Pro určení výměry lze použít speciální pomůcky zvané planimetry, které mají různé konstrukce. Např. nitkový planimetr je kovový rám, ve kterém ve směru kratší strany jsou napnuty rovnoběžně a v konstantním rozestupu nitě. Tyto nitě dělí měřený obrazec na tenké lichoběžníky. Obsah obrazce je suma ploch těchto lichoběžníků, tj. součet násobků středních příček lichoběžníků a vzdálenosti nití. 41

42 Nitkový planimetr n P v y i 1 i 42

43 Určování objemů Při určování objemů V nahrazujeme nepravidelné tvary zemního tělesa tvary geometrickými. Nejčastěji používáme vzorec pro kolmý hranol, kde P p je plocha podstavy a v je výška: V P v p Jehlan a kužel: V Pp 3 v 43

44 Komolý jehlan a komolý kužel, kde P 1 a P 2 jsou plochy dolní a horní podstavy a v je výška: v V P P P P Zjednodušeně: v V P P

45 Výpočet pomocí řezů Těleso je rozděleno pomocí vodorovných nebo svislých řezů. Plochy ohraničené jednotlivými řezy lze zjistit planimetricky, interval řezů je závislý na požadované přesnosti, objem řezu se spočítá například vzorcem pro komolý kužel. Příklad pro vodorovné řezy (vrstevnice): n 1 n 1 v V 2 P P P P P 3 i i i 1 1 n i 2 i 1 Dále je nutno připočítat objem zbytkového tělesa o výšce v : V P v' n 3 45

46 Výpočet pomocí čtvercové sítě Postup se užívá v plochém území. V lokalitě se vybuduje pravidelná plošná čtvercová síť, jejíž body budou výškově zaměřeny. Potom objem V nad srovnávací rovinou R bude součet objemů nad jednotlivými čtverci: n 1 V P v v v v 4 i 1 i i,1 i,2 i,3 i,4 46

47 Výpočet pomocí trojúhelníkových sítí Dnes nejčastější typ výpočtu objemu pro DMT. Povrch DMT je tvořen nepravidelnou trojúhelníkovou sítí (TIN). Objem tělesa nad srovnávací rovinou, jehož povrch je definován TIN, se určí jako součet objemů trojbokých kolmých hranolů seříznutých rovinou nerovnoběžnou s rovinou podstavy. V v v v n i,1 i,2 i,3 Pi i

48 8.6 Řízení strojů Ve stavebnictví existuje řada procesů, při kterých se jedná o dlouhodobé pracovní nasazení mechanizace, u které je kladen důraz na geometrickou přesnost a rychlost provedení dané práce. Jedná se především o nasazení pracovních strojů nacházejících své uplatnění při zemních pracích (dozery, bagry, grejdry,...) nebo při realizaci finálních vrstev komunikací (finišery). Klasický způsob vedení takovýchto prací je značně náročný na koordinaci prací, jejich přípravu v terénu, samotné provádění (nutnost mít zkušeného a dobře zaškoleného strojníka, přítomnost geodeta během prací) a kontrolu výsledného provedení. I při veškeré pečlivosti jsou tyto práce náročné na čas, pohonné hmoty a jejich výsledná přesnost není nijak vysoká. 48

49 Řízení stavebních strojů Řešením těchto potíží je zavedení co nejvíce automatizovaného řízení strojů do pracovního procesu. Rozdělení řízení: Neřízené stroje stroj i pracovní nástroj jsou plně v rukou strojníka, který vykonává práci podle značek umístěných v terénu. Poloautomaticky řízené stroje - stroj i pracovní nástroj jsou plně v rukou strojníka, který sleduje ukazatel senzoru polohy pracovního nástroje a umísťuje ho do ideální polohy. Automaticky řízené stroje stroj je řízen strojníkem, ale kudy a kam má jet ukazuje systém řízení, poloha pracovního nástroje je plně automatizovaná. 49

50 Výhody: - úspora času - úspora pohonných hmot - vyšší přesnost provedení - úspora materiálu - vhodné pro práce většího rozsahu Řízení stavebních strojů Nevýhody - vysoké pořizovací náklady (systém řízení může stát kolem několika miliónů korun) - nevyplatí se nasazovat při drobných pracích 50

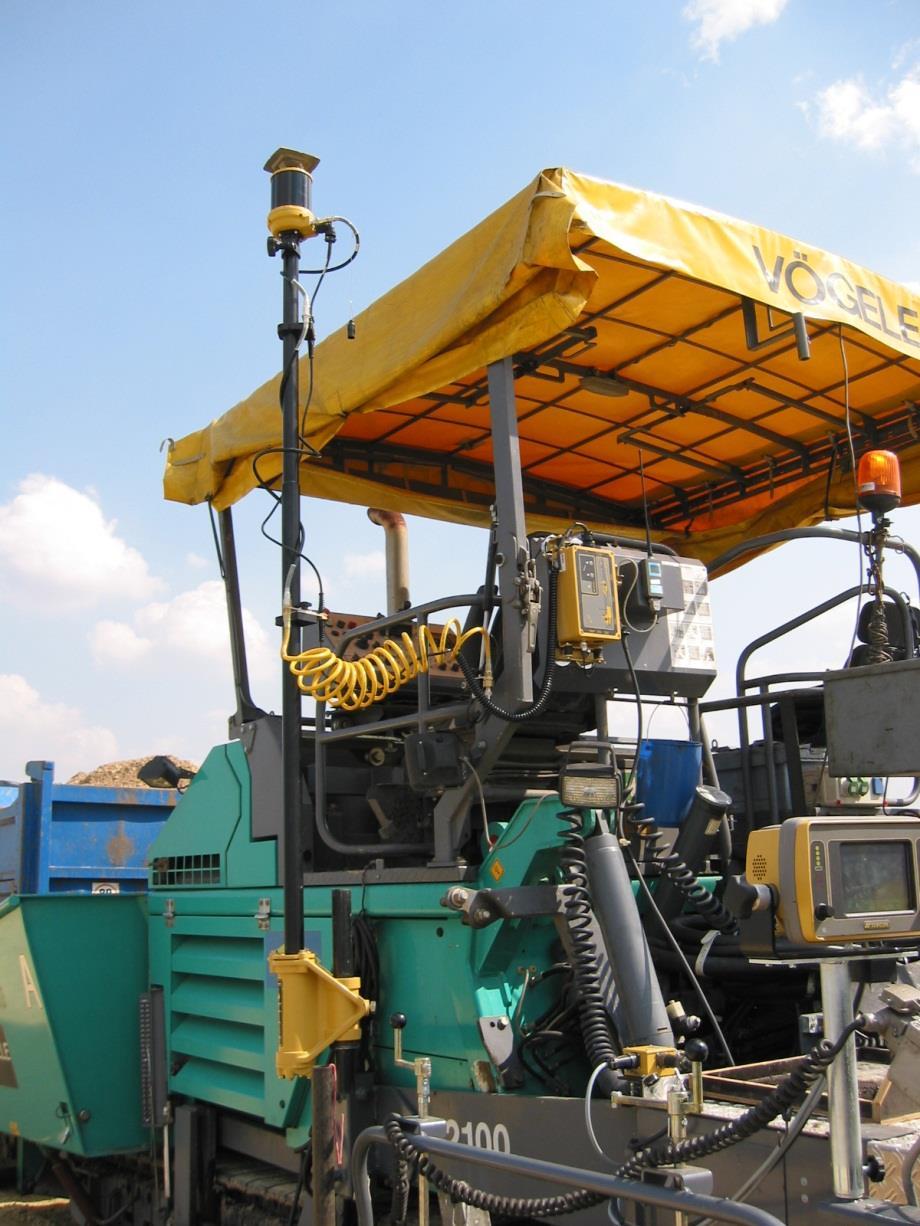

51 Řízení stavebních strojů Součásti systému řízení stavebních strojů: - Řídící jednotka - Mechanické a hydraulické zařízení pro ovládání pracovního nástroje - Senzory pro určení polohy pracovního nástroje globální a místní nastavení (náklony) - Systém pro určení globální polohy - 1D výškové systémy: lasery, ultrazvuk - 3D systémy: totální stanice, GNSS, kombinované systémy 51

52 Model řízení zdvihu dozerové radlice Řízení stavebních strojů 52

53 Postup prací pro 3D systémy: Řízení stavebních strojů - Nejprve je zaměřen terén, kde mají probíhat zemní práce, a vytvořen DMT. - Dále je připraven projekt stavby. - Pro plánované zemní práce jsou připraveny projekty zemních prací. - Tyto projekty jsou nahrány do řídící jednotky stavebního stroje. - Jsou realizovány zemní práce. Při plně automatizovaném postupu strojník pouze řídí stroj podle trasy, kterou mu ukazuje navigační displej. Pracovní nástroj se umísťuje do správné polohy sám automaticky. - Po realizaci zemních prací následuje kontrolní zaměření lokality, vytvoření DMT a rozdílového modelu skutečnost x projekt. 53
