VR-VS-VT ELEKTROPOHONY

Transkript

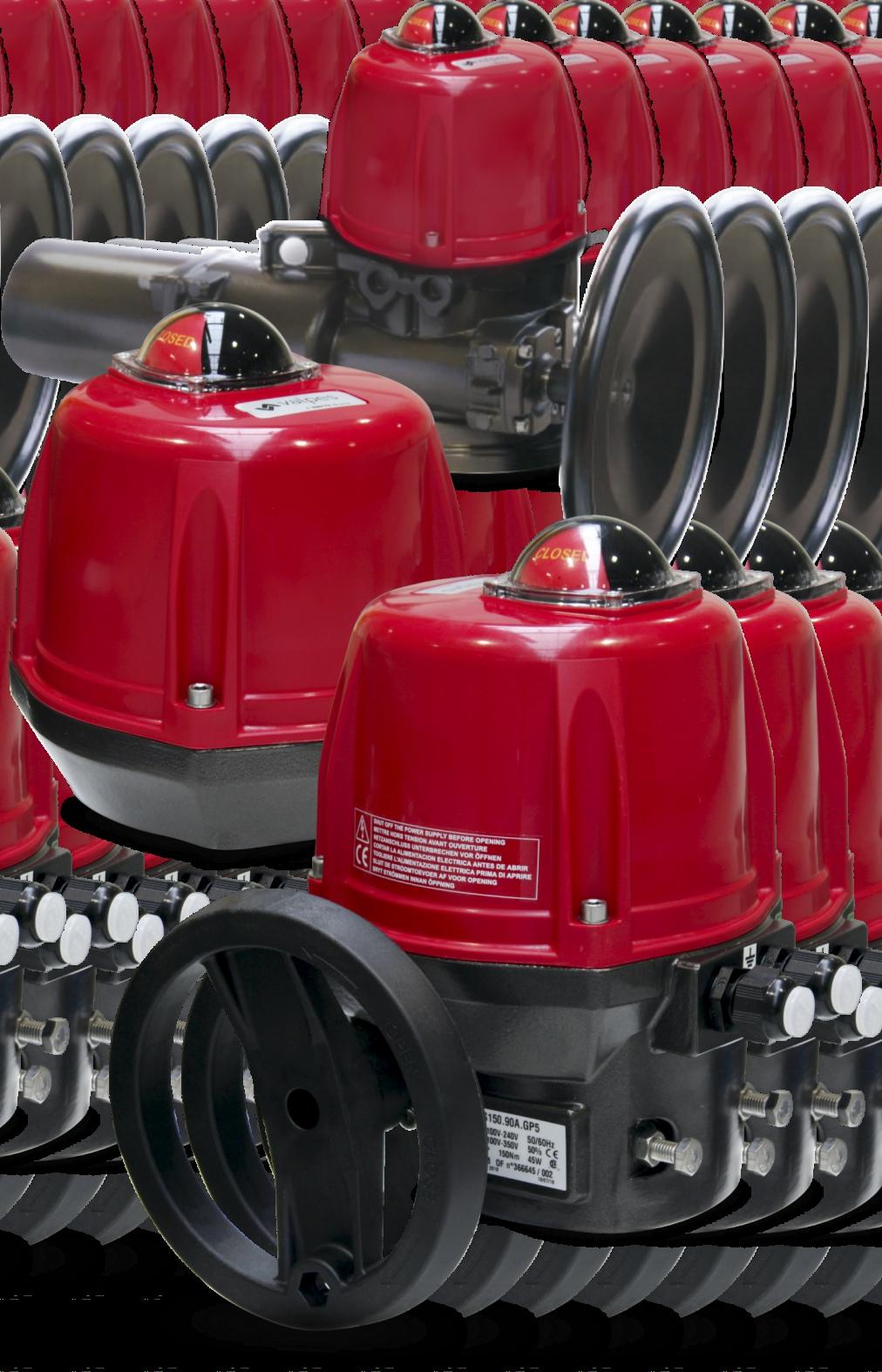

1 VLPES 25 Nm Nm KTLOGOVÝ LIST 1/14 POPIS Elektropohony Valpes série VR-VS-VT slouží k automatizovanému ovládání průmyslových armatur. Spodní část krytu je hliníková, horní část je z polyamidu UL94V0 nebo hliníku. V případě výpadku napájecího napětí se dají pohony ovládat i manuálně. Kroutící moment je v rozsahu 25Nm Nm u varianty VR, 100Nm 0Nm u varianty VS a 0Nm 2400Nm u varianty VT. Pohony série VR-VS mohou být dodány i v provedení FIL SFE, POZI a Gf3. PROVEDENÍ FIL SFE SE ZÁLOŽNÍM ZDROJEM V tomto provedení se při výpadku napájecího napětí pohon přestaví do předem nastavené výchozí pozice (otevřeno/zavřeno). PROVEDENÍ POZI Toto provedení umožňuje ovládání spojitým signálem v rozsahu 4(0)-m, nebo 0-10V. PROVEDENÍ Gf3 Toto provedení umožňuje nastavení třetí polohy mezi 0-90 (případně 0-180, ). Může být např. použito k zastavení pohonu v 90 (rozsah ) při ovládání 3-cestné armatury. STNDRDNÍ VYVENÍ Napájení VR/VS V C (50/Hz), V DC 12 48V DC, V C (50/Hz) 400V C 3f - VT 400V C 3f, 2V C (50/Hz) 2 bodové ON/OFF nebo 3-bodové modulační ovládání (série VT a pohony 400V C 3f - pouze 3-bodové ovládání) 4 nastavitelné koncové spínače 5 (série VT 16) Nouzové manuální ovládání Relé signalizace poruchy motoru (kromě 400V C 3f) Možnost připojení RS485 (kromě VT a 400V C 3f) Mechanické dorazy (u VS a VT nastavitelné) Optický ukazatel polohy Integrovaný topný rezistor 10W Softwarově kontrolovaný omezovač kroutícího momentu (série VT a 400V C 3f - mechanický omezovač Mk) Elektrické připojení 2x kabelová průchodka ISO Mx1,5 Připojení k armatuře dle ISO 5211 (VR), (VS) nebo F10/12 (VT), 8HR mm (VR), mm (VS) a 36 mm (VT) TECHNICKÁ SPECIFIKCE Zatěžovatel dle IEC34: S4 50% (na požádání 80%) Teplota okolního prostředí: - C až 70 C Krytí pohonu: IP68 Hmotnost pohonu: 3,1 4,4kg (VR), 5,1 6,4kg (VS), 24kg (VT ), 54kg (VT )

2 VLPES 25 Nm Nm KTLOGOVÝ LIST 2/14 OJEDNCÍ ČÍSLO VR-VS Mk [Nm] PŘIPOJENÍ 8HR ISO 5211 NPĚTÍ [V] PŘÍKON [W] ČS PŘESTVENÍ [s] OJEDNCÍ ČÍSLO VR25-70-G V C VR25-70-G V DC VR-70-G V C VR-70-G V DC VR-70-G V C VR-70-G V DC VS G V C VS G V DC VS0-90-G V C VS0-90-G V DC VS0-90-G V C VS0-90-G V DC VR-VS 3f Mk [Nm] PŘIPOJENÍ 8HR ISO 5211 NPĚTÍ [V] PŘÍKON [W] ČS PŘESTVENÍ [s] OJEDNCÍ ČÍSLO 400 C 3f C 3f C 3f C 3f VR R00-400V C 3f VR-709-R00-400V C 3f VR-709-R00-400V C 3f VS R00-400V C 3f C 3f 135 VS0-909-R00-400V C 3f C 3f VS0-909-R00-400V C 3f VT Mk [Nm] PŘIPOJENÍ 8HR ISO 5211 NPĚTÍ [V] PŘÍKON [W] ČS PŘESTVENÍ [s] OJEDNCÍ ČÍSLO 0 36 F10/F12 2 C F10/F C 3f F10/F12 2 C F10/F C 3f VT0-08-T00-2V C 1f VT0-09-T00-400V C 3f VT T00-2V C 1f VT T00-400V C 3f

3 VLPES 25 Nm Nm KTLOGOVÝ LIST 3/14 OJEDNCÍ ČÍSLO VT Mk [Nm] PŘIPOJENÍ 8HR ISO 5211 NPĚTÍ [V] PŘÍKON [W] ČS PŘESTVENÍ [s] OJEDNCÍ ČÍSLO 0 36 F10/F12 2 C F10/F C 3f F10/F12 2 C F10/F C 3f F14/F16 2 C F14/F C 3f F14/F16 2 C F14/F C 3f VT0-08-T00-2V C 1f VT T00-400V C 3f VT00-08-T00-2V C 1f VT T00-400V C 3f VT T00-400V C 3f VT T00-400V C 3f VT T00-400V C 3f VT T00-400V C 3f

4 VLPES 25 Nm Nm KTLOGOVÝ LIST 4/14 VR-VS FIL SFE Mk [Nm] PŘIPOJENÍ 8HR ISO 5211 NPĚTÍ [V] PŘÍKON [W] ČS PŘESTVENÍ [s] OJEDNCÍ ČÍSLO VR25-70-GS V C VR25-70-GS V DC VR-70-GS V C VR-70-GS V DC VR-70-GS V C VR-70-GS V DC VS GS V C VS GS V DC VS0-90-GS V C VS0-90-GS V DC VS0-90-GS V C VS0-90-GS V DC VR-VS POZI Mk [Nm] PŘIPOJENÍ 8HR ISO 5211 NPĚTÍ [V] PŘÍKON [W] ČS PŘESTVENÍ [s] OJEDNCÍ ČÍSLO * řídící signál 4- m 7(*) 7(*) VR25-70-GP V C VR25-70-GP V DC VR-70-GP V C VR-70-GP V DC VR-70-GP V C VR-70-GP V DC VS GP V C VS GP V DC VS0-90-GP V C VS0-90-GP V DC VS0-90-GP V C VS0-90-GP V DC

5 VLPES 25 Nm Nm KTLOGOVÝ LIST 5/14 VR-VS GF3 Mk [Nm] PŘIPOJENÍ 8HR ISO 5211 NPĚTÍ [V] PŘÍKON [W] ČS PŘESTVENÍ [s] OJEDNCÍ ČÍSLO VR25-70-GF V C VR25-70-GF V DC VR-70-GF V C VR-70-GF V DC VR-70-GF V C VR-70-GF V DC VS GF V C VS GF V DC VS0-90-GF V C VS0-90-GF V DC VS0-90-GF V C VS0-90-GF V DC VOLITELNÉ VYVENÍ VL-EC hliníkový kryt (0,9 Kg) VL-EPR... zpětnovazební potenciometr (100, 1000, 5000, 10000W) VL-EPT.C zpětnovazební vysílač polohy 0-m, 4-m nebo 0-10V VL-EFC.2 2 přídavné snímače polohy VL-ECM.1 1x konektor M12 3P+T VL-ECM.2 2x konektor M12 3P+T MOŽNÉ POUŽITÍ VOLITELNÉHO VYVENÍ možnost 1 VL-EC možnost 2 VL-EPR. nebo EPT.C nebo EFC.2 možnost 3 VL-ECM.1 nebo ECM.2 úhel otáčení 0-90 /180 /270 VR/VS STNDRD VR/VS FIL SFE VR/VS POZI VR/VS Gf3

6 VLPES 25 Nm Nm KTLOGOVÝ LIST 6/14 SCHÉM ZPOJENÍ - VR/VS V C (50/Hz), V DC, -V C (50/Hz), 12-48V DC 3 bodové ovládání ON/OFF ovládání Zapojení svorkovnice N(-) Ph(+) N(-) Ph(+) Střední vodič (-) Fázový vodič pro otevřeno (+): FCO Fázový vodič pro zavřeno (-): FCF TP/PE OTEVŘENO ZVŘENO TP/PE OTEVŘENO Společný vodič Otevřeno (NO): Fc1 Společný vodič Zavřeno (NO): FC2 Otevřeno (NC): FC1 Zavřeno (NC): FC D1 D2 Indikace poruchy (24V DC/max 3) Vnitřní zapojení TP/PE 100V-240V 50/Hz (100V-350V DC) V-V 50/Hz (12V-48V DC) D1 D2 FC0 FCF FC1 FC2 18 C ON/OFF Failsafe ES.24 M FCO - snímač polohy otevřeno (vypínací) FCF - snímač polohy zavřeno (vypínací) FC1 - pomocný snímač č.1 (signalizační) FC2 - pomocný snímač č.2 (signalizační) D1/D2 - indikace poruchy (24V DC/3 max.)

7 VLPES 25 Nm Nm KTLOGOVÝ LIST 7/14 SCHÉM ZPOJENÍ - VR/VS - 400V C 3f NPÁJENÍ MOTORU L1 L2 L3 N NPÁJENÍ OVLÁDÁNÍ MOTORU L1 N F1 F2 H4 ZPOJENÍ U ZÁKZNÍK S5 FC0 FCF ZPOJENÍ MOTORU V POHONU C FC1 FC2 M 3~ KM S6 KM2 S7 C H5 KM2 OTEVŘENO ZVŘENO KM2 M 3~ VL-ERT FCO - snímač polohy otevřeno (vypínací) FCF - snímač polohy zavřeno (vypínací) FC1 - pomocný snímač č.1 (signalizační) FC2 - pomocný snímač č.2 (signalizační) S5 - STOP tlačítko S6 - tlačítko OTEVŘÍT S7 - tlačítko ZVŘÍT M - motor H4 - kontrolka napájení motoru H5 - kontrolka napájení ovládání motoru - stykač pro otevření KM2 - stykač pro zavření F1 - tepelná pojistka F2 - tepelná pojistka H - topný rezistor T - termostat T H Napájení motoru je připojeno přes bistabilní 3-fázové relé (není součástí pohonu). V případě, že se pohon otáčí opačným směrem než je požadováno, přepojte vzájemně zapojení dvou fázových vodičů elektromotoru (L1, L2, L3).

8 VLPES 25 Nm Nm KTLOGOVÝ LIST 8/14 SCHÉM ZPOJENÍ - VT - 2V C OVLÁDÁNÍ MOTORU N Ph NPÁJENÍ TOPNÉHO REZISTORU N Ph OTEVŘENO ZVŘENO TP/PE D1 D2 SNÍMČE KONCOVÝCH POLOH FC2 H 2 FC1 TLF TL0 FCF FCO C C D VL MR RG NR U OG C M~ 2V F C FCO - snímač polohy otevřeno (vypínací) FCF - snímač polohy zavřeno (vypínací) FC1 - pomocný snímač č.1 (signalizační) FC2 - pomocný snímač č.2 (signalizační) TLO - momentový vypínač polohy otevřeno TLF - momentový vypínač polohy zavřeno C - kondenzátor F - tepelná ochrana vinutí motoru H - topný rezistor M - motor D1/D2 - indikace poruchy (2V C/5 max.) RG - červený vodič NR - černý vodič U - modrý vodič MR - hnědý vodič C - bílý vodič VL - fialový vodič OG - oranžový vodič Použité vodiče musí být tuhé (zpětnovazební napětí 4 až 250V C/DC).

9 VLPES 25 Nm Nm KTLOGOVÝ LIST 9/14 SCHÉM ZPOJENÍ - VT - 400V C 3f OVLÁDÁNÍ MOTORU N L1 : OTEVŘENO KM2: ZVŘENO NPÁJENÍ TOPNÉHO REZISTORU N Ph NPÁJENÍ MOTORU L1 L2 L3 KM2 KM TP/PE 2 D1 D2 SNÍMČE KONCOVÝCH POLOH FC2 H KM2 2 FC1 TLF TL0 FCF FCO D C F M 3~ VL RG OG MR NR C U C FCO - snímač polohy otevřeno (vypínací) FCF - snímač polohy zavřeno (vypínací) FC1 - pomocný snímač č.1 (signalizační) FC2 - pomocný snímač č.2 (signalizační) TLO - momentový vypínač polohy otevřeno TLF - momentový vypínač polohy zavřeno F - tepelná ochrana vinutí motoru H - topný rezistor M - motor D1/D2 - indikace poruchy (2V C/5 max.) Použité vodiče musí být tuhé (zpětnovazební napětí 4 až 250V C/DC). RG - červený vodič NR - černý vodič U - modrý vodič MR - hnědý vodič C - bílý vodič VL - fialový vodič OG - oranžový vodič Napájení motoru je připojeno přes bistabilní 3-fázové relé (není součástí pohonu). V případě, že se pohon otáčí opačným směrem než je požadováno, přepojte vzájemně zapojení dvou fázových vodičů elektromotoru (L1, L2, L3).

10 VLPES 25 Nm Nm KTLOGOVÝ LIST 10/14 PROVEDENÍ FIL SFE SE ZÁLOŽNÍM ZDROJEM (pouze série VR/VS) Provedení FIL SFE integruje do pohonu záložní baterii, která je monitorována elektronikou pohonu. Její funkcí je nahradit případný výpadek napájecího napětí na svorkách konektoru 1, 2 a 3. V závislosti na požadavcích uživatele lze výchozí polohu pro přestavení pohonu při výpadku ovládacího napětí zvolit mezi zavřeno (NC) a otevřeno (NO). Elektronika pohonu neustále monitoruje stav baterie (úroveň nabití a poruchy). V případě, že je zjištěna porucha baterie, kontakt na svorkách 65 a 66 se rozpojí. V případě, že má uživatel tento kontakt vyveden do řídícího systému, pak může případnou poruchu odhalit bez demontáže pohonu a zajistit včas výměnu. Provedení FIL SFE lze dodat pouze v provedení ON/OFF. Pohon lze také zapojit v plně bezpečnostním režimu, kdy k přestavení pohonu z výchozí polohy dojde až v případě, že není detekována žádná porucha baterie. VÝHODY Sledování stavu baterie 24 hodin denně. Napájení se odpojí po dvou minutách, aby bylo zabráněno vybíjení baterie. Rychlá a snadná výměna baterie. Zpětnovazební relé poruchy baterie. SCHÉM ZPOJENÍ FIL SFE OCHRNY ES.24 blok baterie F+: červený vodič E-: černý vodič Signalizace nabití baterie F+ E bezpečnostní blok FIL SFE Spínací kontakt při nabití baterie 18 napájecí a ovládací deska 100V-240V 50/Hz (100V-350V DC) V-V 50/Hz (12V-48V DC) D1 18 D Vnitřní zapojení Doporučené zapojení u zákazníka PLNĚ EZPEČNOSTNÍ REŽIM 24V C/DC N 1 2 N Otevřeno Ph N Otevřeno Ph KONFIGURCE - STNDRDNÍ REŽIM Při řízení pohonu pomocí automatu (PLC) do něj lze pro zvýšení bezpečnosti vyvést kontakty relé stavu nabití baterie. KONFIGURCE - PLNĚ EZPEČNOSTÍ REŽIM (použití zpětnovazebního relé stavu nabití baterie - kontakty 65 a 66) Pohon se přestaví do požadované polohy až v případě, že je baterie dostatečně nabitá.

11 VLPES 25 Nm Nm KTLOGOVÝ LIST 11/14 PROVEDENÍ POZI PRO MOŽNOST SPOJITÉ REGULCE (pouze série VR/VS) Provedení POZI integruje do pohonu regulační kartu pro spojité řízení a zpětnou vazbu. Nastavení pohonů probíhá již při výrobě. Řídící a zpětnovazební signál může být nastaven buď jako proudová, nebo napěťová smyčka. Pokud není definováno jinak, je řídící i zpětnovazební smyčka regulační karty nastavena na 4-m. ŘÍZENÍ NPĚŤOVOU SMYČKOU 0-10V V případě nenadálé ztráty řídícího signálu (přerušení vedení), ale při stálém silovém napájení, se pohon přestaví do definované pozice (otevřeno nebo zavřeno). Při standardním nastavení se pohon přestaví do pozice zavřeno, ale toto nastavení lze v případě jiného požadavku uživatele změnit. ŘÍZENÍ PROUDOVOU SMYČKOU 4-m V případě nenadálé ztráty řídícího signálu (přerušení vedení), ale při stálém silovém napájení, se pohon zastaví v poloze, kde se právě nachází. Po opětovném přivedení řídícího signálu se pohon přestaví do požadované pozice dané aktuální hodnotou řídícího signálu. SCHÉM ZPOJENÍ POZI N( -) Ph( +) D1 D2 Indikace poruchy (24V DC/max 3) Střední vodič Otevřeno (NO): FC1 Střední vodič Zavřeno (NO): FC2 Otevřeno (NC): FC1 Zavřeno (NC): FC TP/TE 100V-240V 50/Hz (100V-350V DC) V-V 50/Hz (12V-48V DC) D1 D2 FC0 FCF FC1 FC P6 POZI C M FCO - snímač polohy otevřeno (vypínací) FCF - snímač polohy zavřeno (vypínací) FC1 - pomocný snímač č.1(signalizační) FC2 - pomocný snímač č.2 (signalizační) D1/D2 - indikace poruchy (24V DC/3 max.) + - Zpětná vazba Řídící signál 0-m/4-m/0-10V + - Nesmí se společně uzemnit řízení (vstupní i výstupní signál) a silové napájení (typ 0- nebo 4-m: 5V DC max.) Přesnost polohování je 1. Při řízení napěťovou smyčkou musí být impedance řídící smyčky 10 KOhm. Při řízení proudovou smyčkou musí být impedance řídící smyčky 100 Ohm. Řídící napájení musí být o nízkém napětí (LVD). Při dlouhém vedení řídící smyčky nesmí indukované proudy přesáhnout hodnotu 1m. Použité vodiče musí být tuhé (zpětnovazební napětí 4 až 250V C/DC).

12 VLPES 25 Nm Nm KTLOGOVÝ LIST 12/14 PROVEDENÍ GF3 (pouze série VR/VS) Toto provedení umožňuje nastavení třetí polohy mezi 0-90 (případně 0-180, ). Může být použito například k zastavení pohonu v 90 (rozsah ) při ovládání 3-cestné armatury. Tři koncové polohy jsou řízeny pomocí 4 vypínacích snímačů (FCO, FCF, FCIO, FCIF). Dále jsou v pohonu umístěny 3 signalizační snímače. Snímače FC1 a FC2 jsou NO (spínají obvod v koncových polohách) a snímač FC3 je NC (rozpíná obvod v mezipoloze). SCHÉM ZPOJENÍ GF3 Ph( +) N( -) O Z S M TP/TE C V-240V 50/Hz (100V-350V DC) V-V 50/Hz (12V-48V DC) F6 F7 4 R N F8 D1 D2 FCO - snímač polohy otevřeno FCF - snímač polohy zavřeno FCIO - střední snímač polohy otevřeno FCIF - střední snímač polohy zavřeno FC1 - pomocný snímač č.1 FC2 - pomocný snímač č.2 FC3 - pomocný snímač č.3 D1/D2 - indikace poruchy F6 F7 F F4 F9 FC0 FCF FCI0 FCIF FC1 FC2 FC3

13 VLPES 25 Nm Nm KTLOGOVÝ LIST 13/14 ZÁKLDNÍ ROZMĚRY - VR Ø70 F07 4xM8 Ø50 F05 4xM6 0 5 ZÁKLDNÍ ROZMĚRY - VS Ø102 F10 4xM10 Ø70 F07 4xM

14 VLPES 25 Nm Nm KTLOGOVÝ LIST 14/14 ZÁKLDNÍ ROZMĚRY - VT VR/VS/VT-KL-REV-11/18-LK
