Návod k použití GSN 24V22

Transkript

1 Návod k použití GSN 24V22 Q4ACZM0161 1

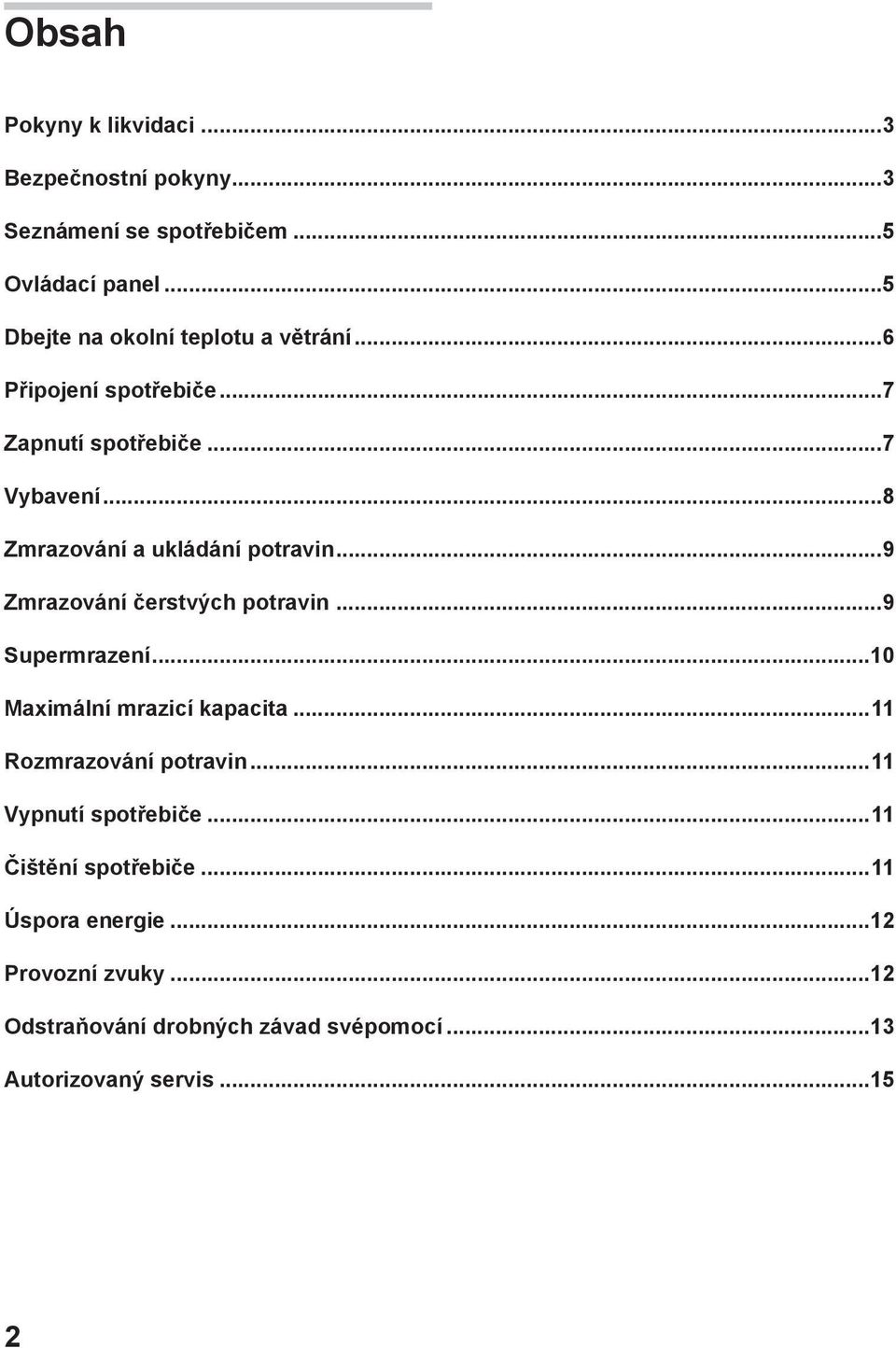

2 Obsah Pokyny k likvidaci...3 Bezpečnostní pokyny...3 Seznámení se spotřebičem...5 Ovládací panel...5 Dbejte na okolní teplotu a větrání...6 Připojení spotřebiče...7 Zapnutí spotřebiče...7 Vybavení...8 Zmrazování a ukládání potravin...9 Zmrazování čerstvých potravin...9 Supermrazení...10 Maximální mrazicí kapacita...11 Rozmrazování potravin...11 Vypnutí spotřebiče...11 Čištění spotřebiče...11 Úspora energie...12 Provozní zvuky...12 Odstraňování drobných závad svépomocí...13 Autorizovaný servis

3 Pokyny k likvidaci Likvidace obalů Obal chrání Váš spotřebič před poškozením během transportu. Všechny použité obaly jsou ekologické a znovu použitelné. Prosím, pomozte také: Likvidujte obaly ekologickým způsobem. O aktuálních možnostech ekologické likvidace se informujte u svého odborného prodejce, nebo na příslušných místních úřadech. Likvidace vysloužilého spotřebiče Staré spotřebiče nejsou bezcenným odpadem! Díky ekologické likvidaci mohou být znovu získány cenné materiály. Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/EG o elektrických a elektronických spotřebičích (Odpad z elektrických a elektronických zařízení -WEEE). Tato směrnice vytváří právní rámec pro vracení a recyklaci vysloužilých spotřebičů po celé Evropské unii. Varování U vysloužilých spotřebičů 1. Vytáhněte zástrčku síťového přívodu ze zásuvky. 2. Oddělte síťový přívodní kabel a společně se zástrčkou jej odstraňte. Chladničky obsahují chladicí prostředky a plyny v izolaci. Tyto je nezbytné odborně odstranit. Až do provedení odborné likvidace nepoškozujte trubky oběhu chladicího prostředku. Bezpečnostní pokyny Dříve než uvedete spotřebič do provozu Přečtěte si pečlivě návod k použití a k montáži! Obsahují důležité informace k instalaci, použití a údržbě spotřebiče. Všechny dokumenty uschovejte pro pozdější použití nebo pro dalšího majitele Vašeho spotřebiče. Technická bezpečnost Spotřebič obsahuje nepatrné množství ekologického ale hořlavého chladicího prostředku R600a. Dbejte na to, aby se při dopravě nebo při montáži nepoškodilo potrubí oběhového systému chladicího prostředku. Vystřikující chladicí prostředek může poranit oči nebo se vznítit. Při poškození - Oheň a další zdroje možného vznícení nesmějí být v blízkosti spotřebiče. - Místnost na několik minut dobře provětrejte. - Vytáhněte zástrčku. - Informujte autorizovaný servis. Čím více je chladicího prostředku ve spotřebiči, tím větší musí být místnost, v níž je spotřebič umístěn. V příliš malé místnosti může při netěsnosti vzniknout hořlavá směs plynu a vzduchu. Na 8 g chladicího prostředku musí být prostor nejméně 1 m 3. Množství chladicího prostředku Vašeho spotřebiče je uvedeno na typovém štítku uvnitř spotřebiče. 3

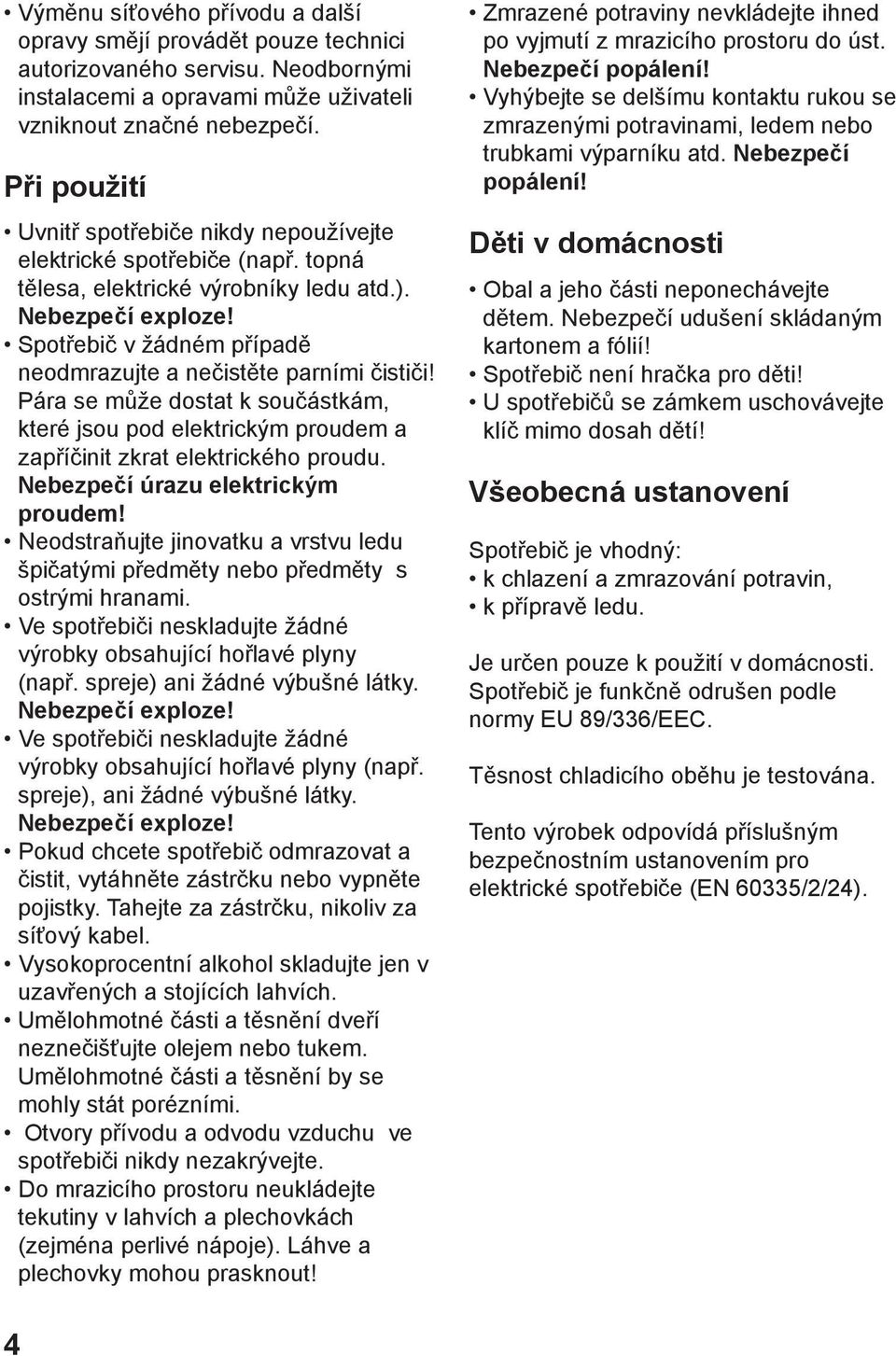

4 Výměnu síťového přívodu a další opravy smějí provádět pouze technici autorizovaného servisu. Neodbornými instalacemi a opravami může uživateli vzniknout značné nebezpečí. Při použití Uvnitř spotřebiče nikdy nepoužívejte elektrické spotřebiče (např. topná tělesa, elektrické výrobníky ledu atd.). Nebezpečí exploze! Spotřebič v žádném případě neodmrazujte a nečistěte parními čističi! Pára se může dostat k součástkám, které jsou pod elektrickým proudem a zapříčinit zkrat elektrického proudu. Nebezpečí úrazu elektrickým proudem! Neodstraňujte jinovatku a vrstvu ledu špičatými předměty nebo předměty s ostrými hranami. Ve spotřebiči neskladujte žádné výrobky obsahující hořlavé plyny (např. spreje) ani žádné výbušné látky. Nebezpečí exploze! Ve spotřebiči neskladujte žádné výrobky obsahující hořlavé plyny (např. spreje), ani žádné výbušné látky. Nebezpečí exploze! Pokud chcete spotřebič odmrazovat a čistit, vytáhněte zástrčku nebo vypněte pojistky. Tahejte za zástrčku, nikoliv za síťový kabel. Vysokoprocentní alkohol skladujte jen v uzavřených a stojících lahvích. Umělohmotné části a těsnění dveří neznečišťujte olejem nebo tukem. Umělohmotné části a těsnění by se mohly stát porézními. Otvory přívodu a odvodu vzduchu ve spotřebiči nikdy nezakrývejte. Do mrazicího prostoru neukládejte tekutiny v lahvích a plechovkách (zejména perlivé nápoje). Láhve a plechovky mohou prasknout! Zmrazené potraviny nevkládejte ihned po vyjmutí z mrazicího prostoru do úst. Nebezpečí popálení! Vyhýbejte se delšímu kontaktu rukou se zmrazenými potravinami, ledem nebo trubkami výparníku atd. Nebezpečí popálení! Děti v domácnosti Obal a jeho části neponechávejte dětem. Nebezpečí udušení skládaným kartonem a fólií! Spotřebič není hračka pro děti! U spotřebičů se zámkem uschovávejte klíč mimo dosah dětí! Všeobecná ustanovení Spotřebič je vhodný: k chlazení a zmrazování potravin, k přípravě ledu. Je určen pouze k použití v domácnosti. Spotřebič je funkčně odrušen podle normy EU 89/336/EEC. Těsnost chladicího oběhu je testována. Tento výrobek odpovídá příslušným bezpečnostním ustanovením pro elektrické spotřebiče (EN 60335/2/24). 4

5 Seznámení se spotřebičem Obrázky ke spotřebiči naleznete v zadní části návodu. U obrázků jsou možné odchylky. Obrázek 1-6 Ovládací panel 7 No Frost System 8 Víko mrazáku 9 Mrazící rošt 10 Mrazící box (velký) 11 Mrazící box (malý) 12 Soklový panel 13 Šroubovací nožky 14 Akumulátor chladu 15 Kalendář na zmrazování Ovládací panel Obrázek 1 Tlačítko Zap / Vyp Uvedení do provozu je oznámeno blikáním jednoho z ukazatelů signalizujících teplotu obrázky /3. 2 Tlačítko pro nastavení teploty Teplotu v chladícím prostoru je možné nastavit od -16 C do -32 C. Stiskněte tlačítko tolikrát, dokud se nerozsvítí ukazatel indikující teplotu. 3 Ukazatele teplotu Hodnoty na ukazatelích teploty odpovídají teplotě v mrazícím prostoru v C. Svítící ukazatel indikuje nastavenou teplotu. Ukazatel bliká, dokud není dosaženo nastavené teploty. 4 Tlačítko alarm Slouží k vypnutí varovného tónu teploty a dveří. U dveří se varovný tón sepne, pokud jsou dveře spotřebiče otevřeny déle než jednu minutu. U teploty se varovný tón sepne, pokud je v mrazícím prostoru příliš teplo. Zmrazené potraviny jsou ohroženy, pokud současně bliká ukazatel 5. 5

6 Mimo nebezpečí pro zmrazené potraviny se může varovný tón spustit: při uvedení spotřebiče do provozu. po vložení většího množství čerstvých potravin. pokud jsou dveře otevřeny delší dobu. 5 Ukazatel alarm Zároveň se spustí varovný tón. a) Ukazatel svítí Po stisknutí tlačítka alarm 4 varovný tón umlkne. Ukazatel zhasne, když dosáhne mrazící prostor své provozní teploty. b) Ukazatel bliká Zmrazené potraviny jsou ohroženy. V mrazícím prostoru je nebo bylo příliš teplo. Po stisknutí tlačítka alarm 4 přestane ukazatel blikat a varovný tón umlkne. Ukazatel bude znovu nastaven do stavu pohotovosti. Zmrazené potraviny zkontrolujte, co se týče zápachu a vzhledu, zda nejsou zkažené. 6 Tlačítko super (Supermrazení) Dbejte na okolní teplotu a větrání Klimatická třída je uvedena na typovém štítku. Informuje o tom, při jakých okolních teplotách v místnosti může být spotřebič v provozu. Typový štítek je umístěn ve spotřebiči na levé straně dole. Klimatická třída SN N ST T Větrání Přípustná teplota v místnosti +10 C až 32 C +16 C až 32 C +18 C až 38 C +18 C až 43 C Obrázek Vzduch na zadní stěně spotřebiče se ohřívá. Ohřátý vzduch musí odcházet bez překážek. Jinak chladicí jednotka musí zvýšit svůj výkon. Tím se zvyšuje spotřeba elektrického proudu. Proto:nikdy nezakrývejte ani nezastavujte otvory přívodu a odvodu vzduchu! Slouží k zapnutí a vypnutí supermrazení. Před uložení většího množství čerstvých potravin (více než 2 kg) zapněte supermrazení. Obecně stačí 4-6 hodin. Pro využití maximální mrazící kapacity, zapněte supermrazení již 24 hodin předem. Po zhruba 2½ dnech se supermrazení automaticky přenastaví na teplotu nastavenou před supermrazením. 6

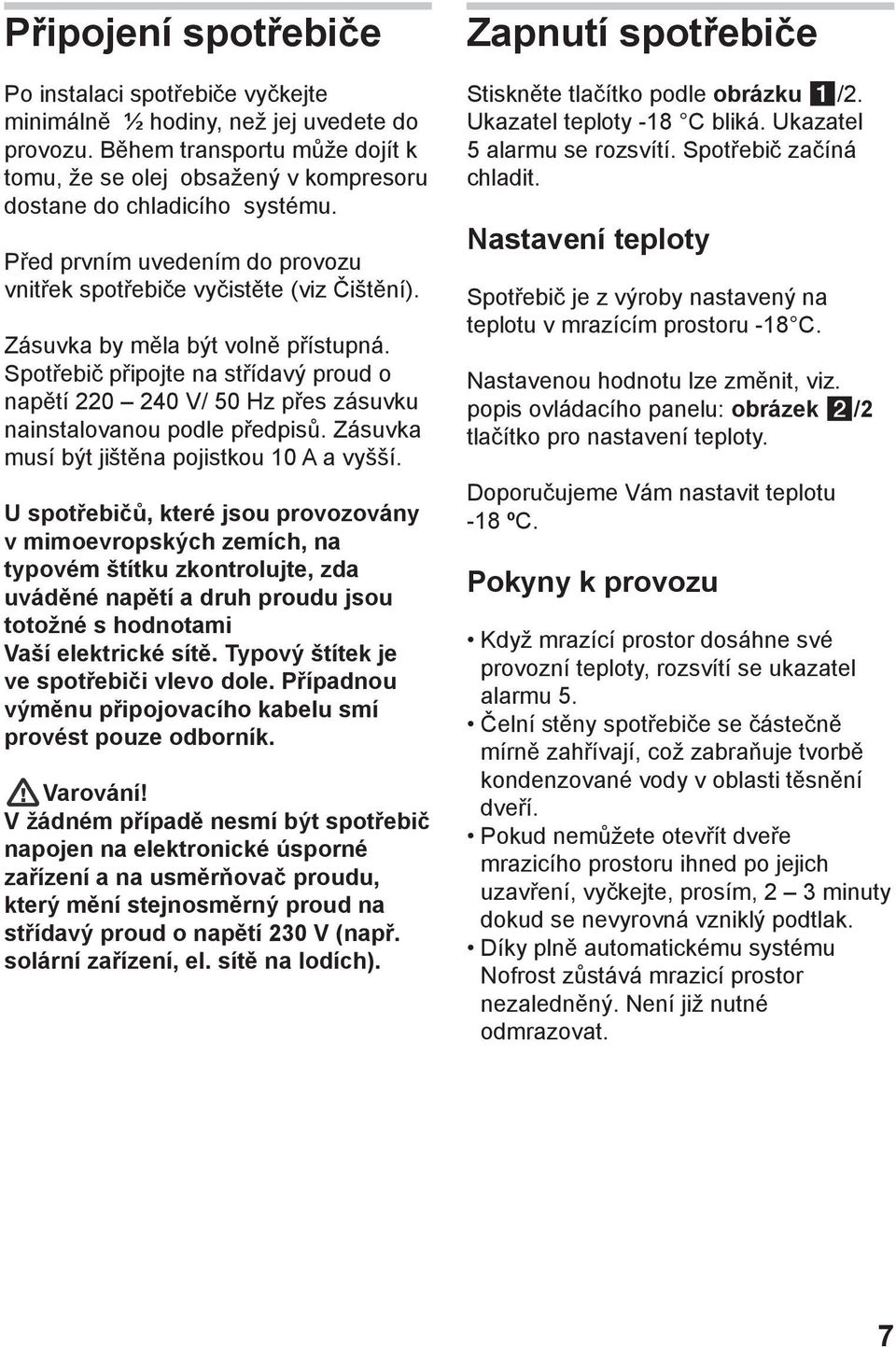

7 Připojení spotřebiče Po instalaci spotřebiče vyčkejte minimálně ½ hodiny, než jej uvedete do provozu. Během transportu může dojít k tomu, že se olej obsažený v kompresoru dostane do chladicího systému. Před prvním uvedením do provozu vnitřek spotřebiče vyčistěte (viz Čištění). Zásuvka by měla být volně přístupná. Spotřebič připojte na střídavý proud o napětí V/ 50 Hz přes zásuvku nainstalovanou podle předpisů. Zásuvka musí být jištěna pojistkou 10 A a vyšší. U spotřebičů, které jsou provozovány v mimoevropských zemích, na typovém štítku zkontrolujte, zda uváděné napětí a druh proudu jsou totožné s hodnotami Vaší elektrické sítě. Typový štítek je ve spotřebiči vlevo dole. Případnou výměnu připojovacího kabelu smí provést pouze odborník. Varování! V žádném případě nesmí být spotřebič napojen na elektronické úsporné zařízení a na usměrňovač proudu, který mění stejnosměrný proud na střídavý proud o napětí 230 V (např. solární zařízení, el. sítě na lodích). Zapnutí spotřebiče Stiskněte tlačítko podle obrázku /2. Ukazatel teploty -18 C bliká. Ukazatel 5 alarmu se rozsvítí. Spotřebič začíná chladit. Nastavení teploty Spotřebič je z výroby nastavený na teplotu v mrazícím prostoru -18 C. Nastavenou hodnotu lze změnit, viz. popis ovládacího panelu: obrázek /2 tlačítko pro nastavení teploty. Doporučujeme Vám nastavit teplotu -18 ºC. Pokyny k provozu Když mrazící prostor dosáhne své provozní teploty, rozsvítí se ukazatel alarmu 5. Čelní stěny spotřebiče se částečně mírně zahřívají, což zabraňuje tvorbě kondenzované vody v oblasti těsnění dveří. Pokud nemůžete otevřít dveře mrazicího prostoru ihned po jejich uzavření, vyčkejte, prosím, 2 3 minuty dokud se nevyrovná vzniklý podtlak. Díky plně automatickému systému Nofrost zůstává mrazicí prostor nezaledněný. Není již nutné odmrazovat. 7

8 Vybavení Velký box na zmrazené potraviny Obrázek /10 Slouží k zmrazování a skladování velkých porcí zmrazených potravin, např. krůty, kachny a husy. Mrazící kalendář Obrázek /A Čísla u symbolů udávají přípustnou dobu skladování pro zmrazené potraviny v měsících. U hotových zmrazených pokrmů, které jsou k dostání v obchodech, dbejte na datum výroby nebo trvanlivosti. Výroba kostek ledu Obrázek Misku na led vyjměte, naplňte do ¾ vodou a položte na dno mrazícího prostoru. Kostky ledu, které jsou přimrzlé v misce, uvolňujte pouze tupými předměty (konec lžičky). Pro uvolnění kostek ledu z misky ji krátce podržte pod tekoucí vodou nebo lehce zakruťte. Akumulátor chladu Obrázek /B Akumulátor chladu při výpadku el. proudu nebo při poruše zpožďuje rozmrazování uložených zmrazených potravin. Nejdelší doby skladování pak dosáhnete, když akumulátor chladu položíte do horní přihrádky přímo na potraviny. K úspoře místa můžete akumulátor uskladnit v přihrádce dveří. Akumulátor chladu můžete také přechodně vyjmout a použít k chlazení potravin např. v chladicí tašce. Rozdělovač boxů na zmrazené potraviny* Obrázek Pro lepší rozdělení a přehled o zmrazených potravinách. * není součástí výbavy 8

9 Zmrazování a ukládání potravin Nakupování zmrazených potravin Obal nesmí být poškozený. Dbejte na datum trvanlivosti. Teplota v nákupním boxu musí být nižší než -18 C. Zmrazené potraviny přeneste, pokud možno, v chladicí tašce a vložte je rychle do mrazicího prostoru. Ukládání potravin Pro dokonalou cirkulaci vzduchu je důležité, aby byly mrazící boxy zcela naplno zasunuty. Pokud ukládáte velké množství potravin můžete všechny mrazicí boxy kromě spodního vyjmout ze spotřebiče a uložit potraviny přímo na mrazicí rošty. V tuto chvíli nejvyšší víko musí ve spotřebiči zůstat. Ventilační štěrbinu na zadní stěně nezakrývejte potravinami! Při vyjímání boxy vytáhněte až na doraz, vpředu nadzvedněte a vyjměte. Obrázek. Zmrazování čerstvých potravin Zmrazování potravin svépomocí Budete-li zmrazovat potraviny vlastními silami, používejte pouze čerstvé a bezvadné potraviny. Ke zmrazování jsou vhodné: Masné a uzenářské výrobky, drůbež a divočina, ryby, zelenina, koření, ovoce, pekařské výrobky, pizza, hotové pokrmy, zbytky pokrmů, žloutky a bílky. Ke zmrazování nejsou vhodné: Celá vejce ve skořápkách, kyselá smetana a majonéza, listové saláty, ředkvičky, ředkve a cibule. Blanžírování zeleniny a ovoce Aby zůstala zachovaná barva, chuť, aroma a vitamín C, měly by se zelenina a ovoce před zmrazováním blanžírovat. Při blanžírování se zelenina a ovoce krátkodobě ponoří do vařící vody. Literatura o zmrazování, ve které je popsáno blanžírování, je k dostání v knihkupectvích. Uspořádání potravin Větší množství potravin dávejte přednostně zmrazit do nejhornějších boxů, kde zmrznou obzvláště rychle a tudíž šetrně. Potraviny pokládejte do přihrádek, resp. do mrazících boxů na šířku. 9

10 Již zmrazené potraviny se nesmí dotýkat čerstvých potravin určených ke zmrazení. V takovém případě zmrazené potraviny v mrazících boxech přeskládejte. Pokud budete zmrazovat čerstvé potraviny, může se stát, že teplota v mrazícím prostoru stoupne tak, že ukazatel teploty (obrázek /3) začne blikat a rozsvítí se ukazatel alarm (obrázek /5). To ale nepředstavuje žádné nebezpečí pro již dříve zmrazené potraviny. Nejpozději do 24 hodin bude znovu dosaženo nastavené teploty. Balení potravin Potraviny naporcujte do balení vhodných pro Vaši domácnost. Zeleninu a ovoce do 1kg. Maso do 2,5kg. Menší porce rychleji zmrznou a tak udržíte nejlépe kvalitu při rozmrazování a při přípravě. Potraviny zabalte vzduchotěsně tak, abyste se vyhnuli ztrátě chuti a vyschnutí. Před uložení potravin do mrazícího prostoru si označte na obal balíčku obsah a datum zmrazení. Teplé pokrmy a nápoje nechejte před vložením do mrazícího prostoru vychladnout na pokojovou teplotu. Supermrazení Aby při vložení čerstvých potravin nedošlo k nevhodnému zvýšení teploty, stiskněte několik hodin před vložením čerstvých potravin tlačítko supermrazení. Zpravidla postačí 4 6 hodin. Pokud má být využita maximální mrazicí kapacita, je zapotřebí 24 hodin. Menší množství potravin (až 2 kg) můžete zmrazit také bez použití supermrazení. Pro zapnutí supermrazení stačí stisknout tlačítko super (obrázek /6). K balení jsou vhodné: Umělohmotné fólie, polyetylénové fólie, hliníkové fólie a mrazicí dózy. Tyto výrobky najdete v odborných prodejnách. K balení jsou nevhodné: Balicí papír, pergamenový papír, celofán, sáčky na odpadky a použité nákupní tašky. Potraviny uložte do obalu, vytlačte vzduch a obal těsně uzavřete. K uzavírání jsou vhodné: Pryžové kroužky, umělohmotné sponky, vázací vlákna, lepící pásky odolné proti chladu. Sáčky a fólie z polyetylénu můžete svařit pomocí svařovacího přístroje na fólie. 10

11 Maximální mrazicí kapacita Potraviny by měly být úplně zmraženy co nejrychleji, aby zůstaly uchovány vitamíny, výživné hodnoty, vzhled a chuť. Proto nepřekračujte maximální mrazící kapacitu svého spotřebiče. Mrazící kapacita Údaje o max. mrazicí kapacitě za 24 hodin najdete na typovém štítku. Zásobní kapacita Údaje o zásobní kapacitě najdete na typovém štítku. Rozmrazování potravin Podle způsobu a účelu použití je možno volit mezi následujícími možnostmi: při pokojové teplotě, v chladničce, v elektrické pečicí troubě, s ventilátorem / bez ventilátoru horkého vzduchu, v mikrovlnné troubě. Upozornění Zcela nebo částečně rozmražené potraviny už znovu nezmrazujte. Poté, co potraviny zpracujete při přípravě hotového pokrmu (uvaříte nebo upečete), můžete tento hotový pokrm znovu zmrazit. Vypnutí spotřebiče Stiskněte tlačítko Zap / Vyp (obrázek /1). Kontrolka ukazující teplotu (obrázek /3) zhasne, což znamená, že chlazení a osvětlení jsou vypnuté. Odstavení spotřebiče Pokud spotřebič nepoužíváte po delší dobu: 1. Vytáhněte zástrčku. 2. Vyčistěte spotřebič. 3. Nechejte otevřené dveře spotřebiče. Čištění spotřebiče Vytáhněte zástrčku nebo vypněte pojistky. Vyjměte zmrazené potraviny a uložte je na chladné místo. Na potraviny položte akumulátor chladu (pokud je součástí Vašeho spotřebiče). Vyčistěte spotřebič vlažnou vodou a trochou čistícího prostředku. Pozor Těsnění dveří čistěte pouze čistou vodou a pečlivě ho vytřete do sucha. Voda na čištění se nesmí dostat do osvětlení. Nepoužívejte čistící prostředky nebo ředidla obsahující písek nebo kyseliny. Nevyužívejte poté již plně max. dobu pro skladování těchto potravin. 11

12 Úspora energie Spotřebič postavte do suché, dobře větratelné místnosti; chraňte jej před přímými slunečními paprsky a neumísťujte jej do blízkosti tepelného zdroje (např. topného tělesa, sporáku). Jinak použijte izolační desku. Teplé pokrmy a nápoje nechejte vychladnout mimo spotřebič. Při rozmrazování uložte zmrazené potraviny do chladicího prostoru. Tak využíváte chlad zmrazených potravin k ochlazení potravin v chladicím prostoru. Dveře spotřebiče otevírejte na co nejkratší dobu. Zadní stěnu spotřebiče příležitostně očistěte vysavačem nebo smetáčkem. Zabráníte tak zvýšené spotřebě elektrické energie. Dodržujte odstup 60 mm od zadní stěny. Tak může ohřátý vzduch bez překážet cirkulovat. Provozní zvuky Zcela běžné zvuky Bzučení chladicí jednotka je v chodu. Bublání, klokotání nebo syčení chladicí prostředek protéká trubkami. Cvaknutí motor se zapíná nebo vypíná. Zvuky, které lze snadno odstranit Spotřebič nestojí rovně Spotřebič vyrovnejte pomocí vodováhy. Použijte k tomu šroubovací nožky nebo podložku. Spotřebič přiléhá Prosím, odsuňte spotřebič od přiléhajícího nábytku nebo od jiných spotřebičů. Zásuvky, koše nebo odstavné plochy se chvějí nebo jsou vzpříčené Prozkoumejte, prosím, vyjímatelné části a případně je znovu nasaďte. Láhve nebo nádoby se dotýkají Odsuňte láhve nebo nádoby mírně od sebe. 12

13 Odstraňování drobných závad svépomocí Dříve než zavoláte servisní službu: Ověřte si, zda na základě následujících pokynů neodstraníte závadu sami. Při poskytnutí rady servisní službou musíte sami hradit náklady - i v záruční době! Závada Možná příčina Odstranění Teplota se značně odchyluje od nastavení. V některých případech postačí, když spotřebič na 5 minut vypnete. Pokud je teplota příliš vysoká zkontrolujte po několika hodinách zda nedošlo ke zlepšení. Nesvítí žádný ukazatel. Výpadek proudu! Pojistka vypadla. Zástrčka není pořádně zastrčena. Pokud je teplota příliš nízká, zkontrolujte příští den teplotu ještě jednou. Vyzkoušejte, zda jde proud; pojistka musí být zapnuta. Ukazatel alarm (obrázek /5) svítí, akustický varovný signál je spuštěn Závada v mrazícím prostoru je příliš teplo! Ventilační otvory jsou zakryté. Otevřené dveře mrazícího prostoru. Vložili jste mnoho potravin ke zmrazení najednou. Po odstranění závady kontrolka za nějaký čas zhasne. Pro vypnutí varovného signálu stiskněte tlačítko alarm. Zajistěte ventilaci. Zavřete dveře. Nepřekračujte maximální mrazící kapacitu. 13

14 Porucha Možná příčina Odstranění Ukazatel alarm (obrázek /5) svítí, akustický varovný signál je spuštěn. Závada v mrazícím prostoru je příliš teplo! Nebezpečí pro zmrazené potraviny! Jsou otevřeny dveře mrazícího prostoru. Ventilační otvory jsou zakryty. Vložili jste mnoho potravin naráz ke zmrazení. Po odstranění závady kontrolka za nějaký čas zhasne. Po stisknutí tlačítka alarm 4 přestane ukazatel blikat a varovný tón se vypne. Zavřete dveře. Zajistěte ventilaci. Nepřekračujte maximální mrazící kapacitu. Pokud se chuť, vůně ani vzhled nezmění, můžete potraviny po uvaření nebo upečení znovu zmrazit. Odpařovač (zdroj chladu) Nofrost System je tak silně namrzlý, že se již nemůže automaticky odmrazit. Dveře mrazícího prostoru byly dlouho otevřené. Maximální dobu skladování již nevyužívejte celou. K odmrazení odpařovače vyjměte zmrazené potraviny z košů a uložte je správně izolované na chladné místo. Po asi 20 minutách začne téct tající voda do odpařovací misky (Obrázek ) na zadní straně spotřebiče. Abyste se v tomto případě vyhnuli přetečení odpařovací misky, vysajte několikrát tající vodu pomocí houby. Pokud již neteče do odpařovací misky žádná tající voda, je odpařovač odmražený. Vyčistěte vnitřek spotřebiče. Uveďte spotřebič znovu do provozu. 14

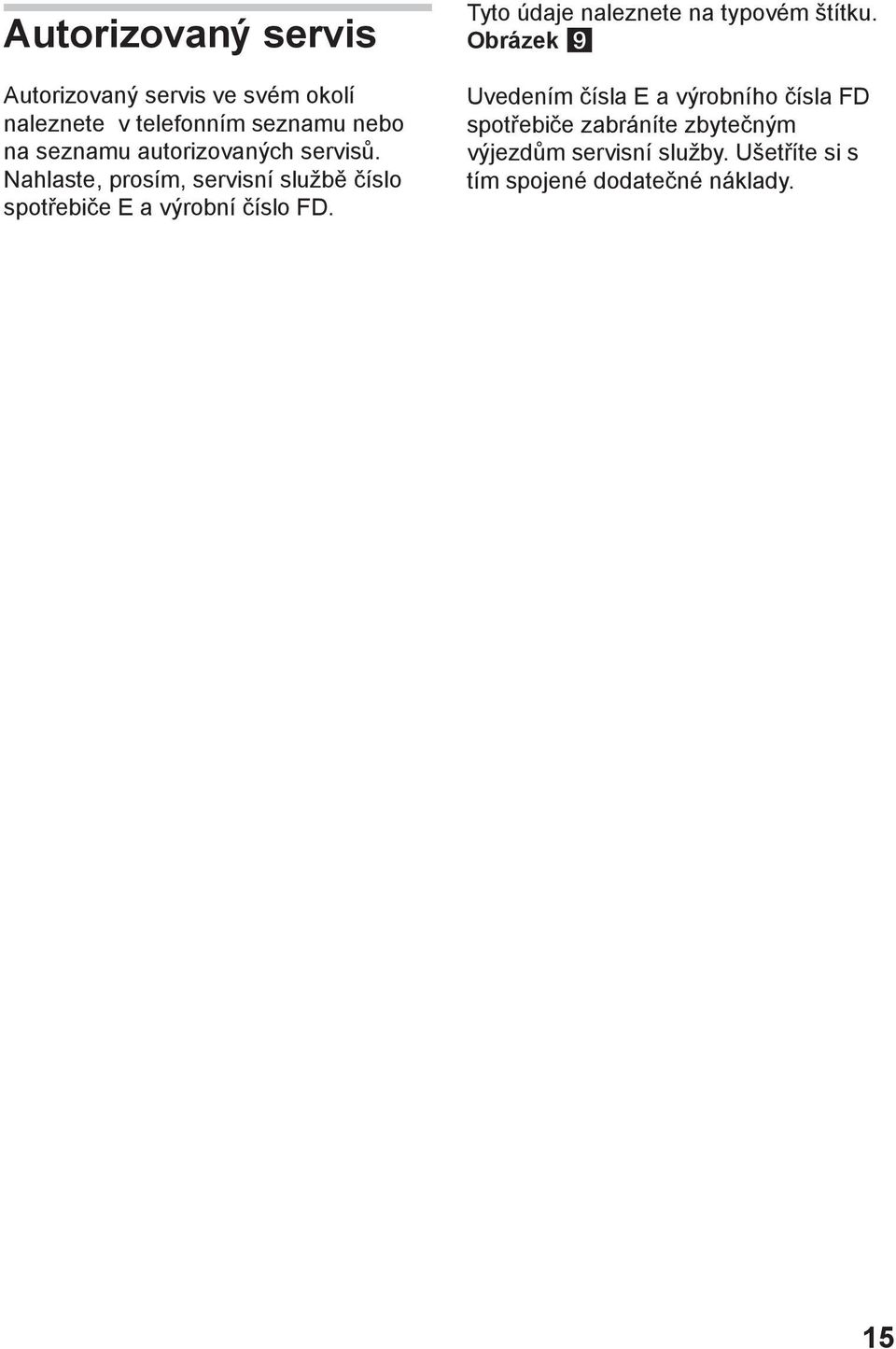

15 Autorizovaný servis Autorizovaný servis ve svém okolí naleznete v telefonním seznamu nebo na seznamu autorizovaných servisů. Nahlaste, prosím, servisní službě číslo spotřebiče E a výrobní číslo FD. Tyto údaje naleznete na typovém štítku. Obrázek Uvedením čísla E a výrobního čísla FD spotřebiče zabráníte zbytečným výjezdům servisní služby. Ušetříte si s tím spojené dodatečné náklady. 15

16 super C

17 B A *není součástí výbavy 17

18 18

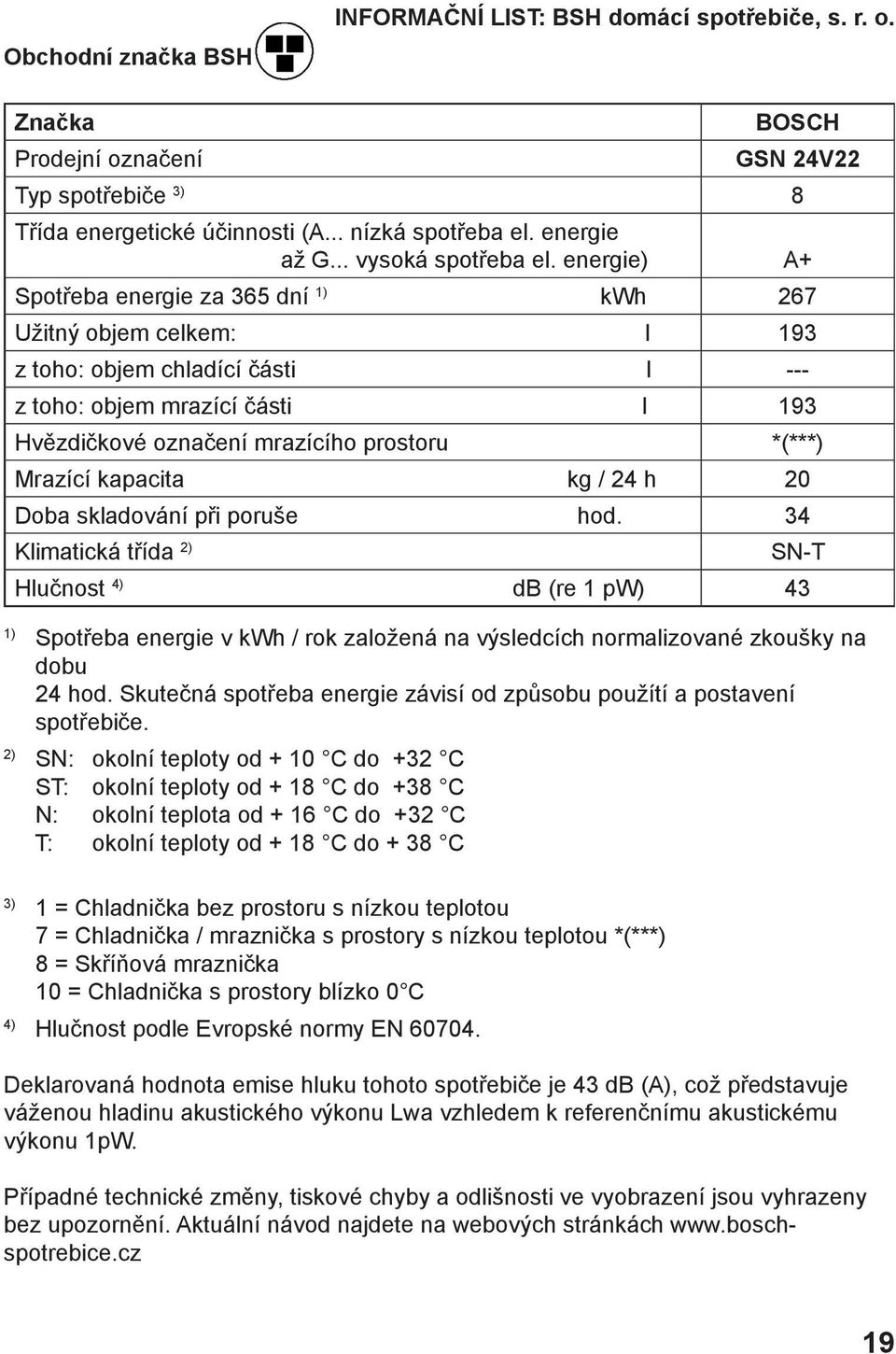

19 Obchodní značka BSH: INFORMAČNÍ LIST: BSH domácí spotřebiče, s. r. o. Značka Prodejní označení BOSCH GSN 24V22 Typ spotřebiče 3) 8 Třída energetické účinnosti (A... nízká spotřeba el. energie až G... vysoká spotřeba el. energie) A+ Spotřeba energie za 365 dní 1) kwh 267 Užitný objem celkem: l 193 z toho: objem chladící části l --- z toho: objem mrazící části l 193 Hvězdičkové označení mrazícího prostoru *(***) Mrazící kapacita kg / 24 h 20 Doba skladování při poruše hod. 34 Klimatická třída 2) SN-T Hlučnost 4) db (re 1 pw) 43 1) Spotřeba energie v kwh / rok založená na výsledcích normalizované zkoušky na dobu 24 hod. Skutečná spotřeba energie závisí od způsobu použítí a postavení spotřebiče. 2) SN: okolní teploty od + 10 C do +32 C ST: okolní teploty od + 18 C do +38 C N: okolní teplota od + 16 C do +32 C T: okolní teploty od + 18 C do + 38 C 3) 1 = Chladnička bez prostoru s nízkou teplotou 7 = Chladnička / mraznička s prostory s nízkou teplotou *(***) 8 = Skříňová mraznička 10 = Chladnička s prostory blízko 0 C 4) Hlučnost podle Evropské normy EN Deklarovaná hodnota emise hluku tohoto spotřebiče je 43 db (A), což představuje váženou hladinu akustického výkonu Lwa vzhledem k referenčnímu akustickému výkonu 1pW. Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách 19

20

21 Návod k instalaci GSN 24V22 1

22 Tento návod k instalaci platí pro více modelů. U obrázků jsou možné odchylky. Side by Side Dbejte na uspořádání spotřebičů. (neplatí u všech modelů) Při uspořádání vedle sebe bude boční stěna chladícího spotřebiče mírně ohřívána. To při sestavení spotřebičů k sobě zabraňuje tvorbě kondenzované vody. Proto při uspořádávání stavějte chladničku vždy na levou stranu. Výměna dveřních madel (v případě nutnosti) Pákové madlo Obrázek nebo obrázek (podle modelu) montáž podle číselného pořadí. Pozor! Položte spotřebič opatrně na zadní stranu. Úchytka Obrázek Montáž podle číselného pořadí. Odšroubujte úchytku na levé straně. Sejměte krycí víčko proti madlu dveří s pomocí šroubováku. Posuňte madlo ve směru šipky až k zarážce. Madlo opatrně přitáhněte ve směru šipky, madlo se uvolní ze středového upevnění. Přemístěte madlo a znovu ho nasaďte do středového upevnění. Zatlačte madlo ve směru šipky až k zarážce. Přišroubujte madlo na pravou stranu. Nasaďte krycí víčko. Úhlové madlo Obrázek Montáž podle číselného pořadí. 2

23 Výměna závěsu dveří (v případě nutnosti) Obrázek Dříve, než může být vyměněn závěs dveří, musí být přemístěno madlo dveří. Montáž podle číselného pořadí. Vyrovnání spotřebiče Obrázek Postavte spotřebič na plánované místo a vyrovnejte ho. K nastavení patice šroubu použijte klíč na šrouby. Instalace Obrázek K instalaci je vhodná suchá, větratelná místnost. Místo instalace by nemělo být vystaveno přímému slunečnímu záření nebo být v blízkosti zdroje tepla, jako je sporák, topné těleso atd. Je-li instalace vedle zdroje tepla nevyhnutelná, použijte vhodnou izolační desku nebo dodržte následující minimální vzdálenost od zdroje tepla: K elektrickým sporákům 3 cm. K olejovým sporákům nebo sporákům na uhlí 30 cm. Spotřebiče s nasazenými madly potřebují na straně závěsu vzdálenost nejméně 55 mm od stěny, aby bylo možné otevřít dveře v úhlu 90. 3

24 4

25 5

26 1 2 6

27 7

28 8

29 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Prohlášení o hygienické nezávadnosti výrobků Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Záruční podmínky Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje). Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejména tyto případy: - výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž - údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče - při chybějícím nebo poškozeném výrobním štítku spotřebiče - je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti. - záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům - mechanické poškození (závady vzniklé při přepravě) - poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.) - neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou - běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku - opotřebení vniklé používáním spotřebiče

30 Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče. Upozornění pro prodejce Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol. Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.

31 SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH A SIEMENS Firemní servis + prodej náhradních dílů: BSH domácí spotřebiče, s.r.o., Pekařská 10b, Praha 5 telefon: fax: Firma Ulice Město telefon mail A PROFI SERVIS s.r.o. Pražská aprofiservis@seznam.cz Benátky nad Jizerou ALPHA Obchod@Atelier s.r.o. Purkyňova Lanškroun servis@alphaobchod.cz info@alphaobchod.cz B. I. SERVIS Horova Ústí n./labem stepankova@biservis.cz info@biservis.cz B. I. SERVIS Bergmannova info@klservis.eu Sokolov - Dolní Rychnov Bekl Bílkova pracky@ .cz Tábor BMK servis s.r.o. Chýnovská tabor@bmkservis.cz Tábor- Měšice Bosch servis centrum spol. s r.o. Nábřeží bosch@boschservis.cz Zlín Dana Bednaříková Charbulova petr.bednarik@seznam.cz Brno Elektoservis Komárek Dolní novosadská 78/ Olomouc servis@ekomarek.cz sklad@ekomarek.cz ELEKTRO Jankovský s.r.o. nám. Míru Blatná blatna@jankovsky.cz elektro@jankovsky.cz ELEKTRO TREFILÍK s.r.o. Malá strana trefilik@wo.cz Dubňany ELEKTROSERVIS KOLÁČEK s.r.o. Polní Česká Ves u Jeseníku elektro.kolacek@centrum.cz ELMOT v.o.s Blahoslavova 1a České Budějovice Faraheit servis s.r.o. Kaštanová Brno Irena Komárková ml. Slovanské údolí Plzeň elmotcb@seznam.cz faraheit.servis@seznam.cz servis-ap@volny.cz info@elso-servis.cz Jan Liška Žďárského Třebíč Jan Škaloud 17. listopadu jsk@jjbosch.cz Pardubice Karel Veselý Gagarinova elservisznprodejna@tiscali.cz Znojmo Lumír Majnuš Bílovecká mezerova@elektroservis-majnus.cz Opava hulvova@elektroservis-majnus.cz vana@elektroservis-majnus.cz Marek Pollet Vřesinská pollet@volny.cz Plzeň Martin Jansta Tovární janstovi@volny.cz Kolín Martin Linhart Letců linhartmartin@volny.cz Hradec Králové Martin Wlazlo MW Žerotínova 1155/ info@elektroopravna.cz Ostrava - Moravská Ostrava servis@elektroopravna.cz Petr KUČERA Topolová serviskucera@seznam.cz Most RADEK MENČÍK Proletářská elektroservis.mencik@seznam.cz Liberec Stanislav Novotný Hoblíkova sano@iol.cz Nový Jičín VIKI, spol. s r.o. Majakovského viki.servis@iol.cz Jihlava Wh-servis s.r.o. Žitavská wh-servis@volny.cz Liberec 11 Servis Černý s.r.o. Mírové náměstí servis.cerny@tiscali.cz Bourmov Caffe Idea - Blažek Cacovická 66a info@caffeidea.cz Brno S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách

32

33 Návod na obsluhu GSN 24V22 Q4ACZM0161 1

34 Obsah Pokyny na likvidáciu...3 Bezpečnostné pokyny...3 Zoznámenie sa so spotrebičom...5 Ovládací panel...5 Dodržiavajte teplotu okolia a vetranie...6 Pripojenie spotrebiča...7 Zapnutie spotrebiča...7 Vybavenie...8 Zamrazovanie a ukladanie potravín...9 Zamrazovanie čerstvých potravín...9 Supermrazenie...10 Maximálna mraziaca kapacita...11 Rozmrazovanie potravín...11 Vypnutie spotrebiča...11 Čistenie spotrebiča...11 Úspora energie...12 Zvuky počas prevádzky...12 Odstraňovanie malých porúch...13 Autorizovaný servis

35 Pokyny na likvidáciu Likvidácia obalov Obal chráni Váš spotrebič pred poškodením počas prepravy. Všetky použité obaly sú ekologické a opäť použiteľné. Prosím, pomôžte tiež: Likvidujte obaly ekologickým spôsobom. O aktuálnych možnostiach ekologickej likvidácie sa informujte u odborného predajcu, alebo na príslušných miestnych úradoch. Likvidácia starého spotrebiča Staré spotrebiče nie sú bezcenným odpadom! Vďaka ekologickej likvidácii môžu byť opäť získané cenné materiály. Tento spotrebič je označený v súlade s európskou smernicou 2002/96/ EG o elektrických a elektronických spotrebičoch (Odpad z elektrických a elektronických zariadení -WEEE). Táto smernica vytvára právny rámec pre vrátenie a recykláciu starých spotrebičov po celej Európskej únii. Varovanie Pri starých spotrebičoch 1. Vytiahnite zástrčku sieťového prívodu zo zásuvky. 2. Oddeľte sieťový prívodný kábel a spoločne so zástrčkou ho odstráňte. Chladničky obsahujú chladiace prostriedky a plyny v izolácii. Tieto je potrebné odborne odstrániť. Až do vykonania odbornej likvidácie nepoškodzujte rúrky obehu chladiaceho prostriedku. Bezpečnostné pokyny Skôr ako spotrebič zapnete Prečítajte si starostlivo návod na obsluhu a k montáži! Obsahujú dôležité informácie na inštaláciu, obsluhu a údržbu spotrebiča. Všetky dokumenty uschovajte pre neskoršie použitie alebo pre ďalšieho majiteľa spotrebiča. Technická bezpečnosť Spotrebič obsahuje malé množstvo ekologického ale horľavého chladiaceho prostriedku R600a. Dodržiavajte to, aby sa pri doprave alebo pri montáži nepoškodilo potrubie obehového systému chladiaceho prostriedku. Chladiaci prostriedok, ktorý vystrekuje môže poraniť oči alebo sa môže vznietiť. Pri poškodení - Oheň a ďalšie zdroje možného vznietenia nesmú byť v blízkosti spotrebiča. - Miestnosť na niekoľko minút dobre prevetrajte. - Vytiahnite zástrčku. - Informujte autorizovaný servis. Čím viac je chladiaceho prostriedku v spotrebiči, tým väčšia musí byť miestnosť, v ktorej je spotrebič umiestnený. V malej miestnosti môže vzniknúť horľavá zmes plynu a vzduchu. Na 8 g chladiaceho prostriedku musí byť priestor najmenej 1 m 3. Množstvo chladiaceho prostriedku Vášho spotrebiča je uvedené na typovom štítku vo vnútri spotrebiča. 3

36 Výmenu sieťového prívodu a ďalšie opravy môžu vykonávať iba technici autorizovaného servisu. Neodbornými inštaláciami a opravami môže vzniknúť možné nebezpečenstvo pre užívateľa. Pri použití Vo vnútri spotrebiča nikdy nepoužívajte elektrické spotrebiče (napr. ohrievacie telesa, elektrické výrobníky ľadu atď.). Nebezpečenstvo explózie! Spotrebič v žiadnom prípade nerozmrazujte a nečistite parnými čističmi! Para sa môže dostať k súčiastkam, ktoré sú pod elektrickým prúdom a môže zapríčiniť skrat elektrického prúdu. Nebezpečenstvo úrazu elektrickým prúdom! Neodstraňujte inovať a vrstvu ľadu špicatými predmetmi alebo predmety s ostrými hranami. V spotrebiči neuskladňujte žiadne výrobky obsahujúce horľavé plyny (napr. spreje) ani žiadne výbušné látky. Nebezpečenstvo explózie! Pokiaľ chcete spotrebič rozmrazovať a čistiť, vytiahnite zástrčku alebo vypnite poistky. Ťahajte za zástrčku, nie za sieťový kábel. Vysokoprocentný alkohol skladujte len v uzavretých a stojacích fľašiach. Umelohmotné časti a tesnenie dverí neznečisťujte olejom alebo tukom. Otvory prívodu a odvodu vzduchu v spotrebiči nikdy nezakrývajte. Do mraziaceho priestoru neukladajte tekutiny vo fľašiach a plechovkách (obzvlášť perlivé nápoje). Fľaše a plechovky môžu prasknúť! Zamrazené potraviny nevkladajte ihneď po vybratí z mraziaceho priestoru do úst. Nebezpečenstvo popálenia! Vyhýbajte sa dlhšiemu kontaktu rukou so zamrazenými potravinami, ľadom alebo rúrkami výparníku atď. Nebezpečenstvo popálenia! Deti v domácnosti Obal a jeho časti neponechávajte deťom. Nebezpečenstvo udusenia skladaným kartónom a fóliou! Spotrebič nie je hračka pre deti! Pri spotrebičoch so zámkom uschovajte kľúč mimo dosahu detí! Všeobecné ustanovenia Spotrebič je vhodný: ku chladeniu a zamrazovaniu potravín, ku príprave ľadu. Je určený iba na použitie v domácnosti. Spotrebič je funkčne odrušený podľa normy EU 89/336/EEC. Tesnosť chladiaceho obehu je testovaná. Tento výrobok odpovedá príslušným bezpečnostným ustanoveniam pre elektrické spotrebiče (EN 60335/2/24). 4

37 Zoznámenie sa so spotrebičom Obrázky k spotrebiču nájdete v zadnej časti návodu. Pri obrázkoch sú možné odchýlky. Obrázok 1-6 Ovládací panel 7 No Frost System 8 Viečko mraziaku 9 Mraziaci rošt 10 Mraziaci box (veľký) 11 Mraziaci box (malý) 12 Soklový panel 13 Skrutkovacie nožičky 14 Akumulátor chladu 15 Kalendár na zamrazovanie Ovládací panel Obrázok 1 Tlačidlo Zap / Vyp Uvedenie do prevádzky je oznámené blikaním jedného z ukazovateľov signalizujúcich teplotu obrázky /3. 2 Tlačidlo pre nastavenie teploty Teplotu v chladiacom priestore je možné nastaviť od -16 C do -32 C. Stlačte tlačidlo toľkokrát, pokiaľ sa nerozsvieti ukazovateľ indikujúci teplotu. 3 Ukazovatele teploty Hodnoty na ukazovateľoch teploty odpovedajú teplote v mraziacom priestore v C. Svietiaci ukazovateľ indikuje nastavenú teplotu. Ukazovateľ bliká, pokiaľ nie je dosiahnutá nastavená teplota. 4 Tlačidlo alarm Slúži na vypnutie varovného tónu teploty a dverí. Pri dverách sa varovný tón zapne, pokiaľ sú dvere spotrebiča otvorené dlhšie ako jednu minútu. Pri teplote sa varovný tón zapne, pokiaľ je v mraziacom priestore veľmi teplo. Zamrazené potraviny sú ohrozené, pokiaľ súčasne bliká ukazovateľ 5. 5

38 Mimo nebezpečenstva pre zamrazené potraviny sa môže varovný tón spustiť: pri uvedení spotrebiča do prevádzky. po vložení väčšieho množstva čerstvých potravín. pokiaľ sú dvere otvorené dlhší čas. 5 Ukazovateľ alarm Zároveň sa spustí varovný tón. a) Ukazovateľ svieti Po stlačení tlačidla alarm 4 varovný tón stíchne. Ukazovateľ zhasne, keď dosiahne mraziaci priestor prevádzkovú teplotu. b) Ukazovateľ bliká Zamrazené potraviny sú ohrozené. V mraziacom priestore je alebo bolo veľmi teplo. Po stlačení tlačidla alarm 4 prestane ukazovateľ blikať a varovný tón stíchne. Ukazovateľ bude znovu nastavený do stavu pohotovosti. Zamrazené potraviny skontrolujte, čo sa týka zápachu a vzhľadu, či nie sú pokazené. 6 Tlačidlo super (Supermrazenie) Slúži na zapnutie a vypnutie supermrazenia. Pred uložením väčšieho množstva čerstvých potravín (viac ako 2 kg) zapnite supermrazenie. Stačí 4-6 hodín. Na využitie maximálnej mraziacej kapacity, zapnite supermrazenie 24 hodín dopredu. Po zhruba 2½ dňoch sa supermrazenie automaticky nastaví na teplotu nastavenú pred supermrazením. Dodržiavajte teplotu okolia a vetranie Klimatická trieda je uvedená na typovom štítku. Informuje o tom, pri akých teplotách v miestnosti môže byť spotrebič v prevádzke. Typový štítok je umiestnený v spotrebiči na ľavej strane dolu. Klimatická trieda SN N ST T Vetranie Prípustná teplota v miestnosti +10 C až 32 C +16 C až 32 C +18 C až 38 C +18 C až 43 C Obrázok Vzduch na zadnej stene spotrebiča sa ohrieva. Ohriaty vzduch musí odchádzať bez prekážok. Inak chladiaca jednotka musí zvýšiť svoj výkon. Tým sa zvyšuje spotreba elektrického prúdu. Preto: nikdy nezakrývajte ani nezastavujte otvory prívodu a odvodu vzduchu! 6

39 Pripojenie spotrebiča Po inštalácii spotrebiča vyčkajte minimálne ½ hodiny, ako ho zapnete. Počas prepravy môže dôjsť k tomu, že sa olej, ktorý je v kompresore dostane do chladiaceho systému. Pred prvým použitím vnútro spotrebiča vyčistite (viď Čistenie). Zásuvka by mala byť voľne prístupná. Spotrebič pripojte na striedavý prúd s napätím V/ 50 Hz cez zásuvku nainštalovanú podľa predpisov. Zásuvka musí byť istená poistkou 10 A a vyššou. Pri spotrebičoch, ktoré sú prevádzkované v mimoeurópskych krajinách, na typovom štítku skontrolujte, či uvádzané napätie a druh prúdu sú totožné s hodnotami Vašej elektrickej siete. Typový štítok je v spotrebiči vľavo dolu. Prípadnú výmenu pripojovacieho káblu smie vykonať iba odborník. Varovanie! V žiadnom prípade nesmie byť spotrebič napojený na elektronické úsporné zariadenie a na usmerňovač prúdu, ktorý mení jednosmerný prúd na striedavý prúd s napätím 230 V (napr. solárne zariadenie, el. siete na lodiach). Zapnutie spotrebiča Stlačte tlačidlo podľa obrázku /2. Ukazovateľ teploty -18 C bliká. Ukazovateľ 5 alarmu sa rozsvieti. Spotrebič začína chladiť. Nastavenie teploty Spotrebič je z výroby nastavený na teplotu v mraziacom priestore -18 C. Nastavenú hodnotu je možné zmeniť, viď. popis ovládacieho panelu: obrázok /2 tlačidlo pre nastavenie teploty. Odporúčame Vám nastaviť teplotu -18 ºC. Pokyny na prevádzku Keď mraziaci priestor dosiahne prevádzkovú teplotu, rozsvieti sa ukazovateľ alarmu 5. Čelné steny spotrebiča sa čiastočne zohrievajú, čo zabraňuje tvorbe kondenzovanej vody v oblasti tesnenia dverí. Pokiaľ nemôžete otvoriť dvere mraziaceho priestoru ihneď po uzavretí, počkajte, prosím, 2 3 minúty pokiaľ sa nevyrovná vzniknutý podtlak. Vďaka plne automatickému systému Nofrost zostáva mraziaci priestor nezaľadnený. Už nie je potrebné rozmrazovať. 7

40 Vybavenie Veľký box na zamrazené potraviny Obrázok /10 Slúži na zamrazovanie a skladovanie veľkých porcií zamrazených potravín, napr. morka, kačka a hus. Mraziaci kalendár Obrázok /A Čísla pri symboloch udávajú prípustný čas skladovania pre zamrazené potraviny v mesiacoch. Pri hotovom zamrazenom jedle, ktoré je možné zakúpiť v obchode, dodržiavajte dátum výroby alebo trvanlivosti. Výroba kociek ľadu Obrázok Misku na ľad vyberte, naplňte do ¾ vodou a položte na dno mraziaceho priestoru. Kocky ľadu, ktoré sú primrznuté v miske, uvoľňujte iba tupými predmetmi (koniec lyžičky). Na uvoľnenie kociek ľadu z misky nakrátko misku podržte pod tečúcou vodou alebo ľahko zakrúťte. Akumulátor chladu Obrázok /B Akumulátor chladu pri výpadku el. prúdu alebo pri poruche oneskoruje rozmrazovanie uložených zamrazených potravín. Najdlhší čas skladovania potom dosiahnete, keď akumulátor chladu položíte do hornej priehradky priamo na potraviny. Na úsporu miesta môžete akumulátor uskladniť v priehradke dverí. Akumulátor chladu môžete tiež prechodne vybrať a použiť na chladenie potravín napr. v chladiacej taške. Rozdeľovač boxov na zamrazené potraviny* Obrázok Pre lepšie rozdelenie a prehľad zamrazených potravín. *nie je súčasťou výbavy 8

41 Zamrazovanie a ukladanie potravín Nakupovanie zamrazených potravín Obal nesmie byť poškodený. Dodržiavajte dátum trvanlivosti. Teplota v nákupnom boxe musí byť nižšia ako -18 C. Zamrazené potraviny preneste, pokiaľ možno, v chladiacej taške a vložte ich rýchlo do mraziaceho priestoru. Ukladanie potravín Pre dokonalú cirkuláciu vzduchu je dôležité, aby boli mraziace boxy naplno zasunuté. Pokiaľ ukladáte veľké množstvo potravín môžete všetky mraziace boxy okrem spodného vybrať zo spotrebiča a uložiť potraviny priamo na mraziace rošty. Najvyššie viečko musí v spotrebiči zostať. Ventilačnú štrbinu na zadnej stene nezakrývajte potravinami! Pri vyberaní boxy vytiahnite až na doraz, vpredu nadvihnite a vyberte. Obrázok. Zamrazovanie čerstvých potravín Vlastné zamrazovanie potravín Ak budete zamrazovať potraviny vlastnými silami, používajte iba čerstvé potraviny. Na zamrazovanie sú vhodné: Mastné a údenárske výrobky, hydina a zverina, ryby, zelenina, korenie, ovocie, pekárenské výrobky, pizza, hotové jedlo, zvyšky jedla, žĺtky a bielky. Na zamrazovanie nie sú vhodné: Celé vajcia, kyslá smotana a majonéza, listové šaláty, reďkvičky, a cibuľa. Blanšírovanie zeleniny a ovocia Aby zostala zachovaná farba, chuť, aróma a vitamín C, mala by sa zelenina a ovocie pred zamrazovaním blanšírovať. Pri blanšírovaní sa zelenina a ovocie krátkodobo ponoria do vriacej vody. Literatúru o zamrazovaní, v ktorej je popísané blanšírovanie, si môžete zakúpiť v kníhkupectvách. Uloženie potravín Väčšie množstvo potravín dávajte prednostne zamraziť do horných boxov, kde zamrznú veľmi rýchlo. Potraviny poukladajte do priehradok, resp. do mraziacich boxov na šírku. 9

42 Už zamrazené potraviny sa nesmú dotýkať čerstvých potravín určených na zamrazenie. V takomto prípade zamrazené potraviny v mraziacich boxoch poprekladajte. Pokiaľ budete zamrazovať čerstvé potraviny, môže sa stáť, že teplota v mraziacom priestoru stúpne tak, že ukazovateľ teploty (obrázok /3) začne blikať a rozsvieti sa ukazovateľ alarm (obrázok /5). To ale nepredstavuje žiadne nebezpečenstvo pre skôr zamrazené potraviny. Najneskôr do 24 hodín bude znovu dosiahnutá nastavená teplota. Balenie potravín Potraviny naporcujte do balenia vhodného pre Vašu domácnosť. Zeleninu a ovocie do 1kg. Mäso do 2,5 kg. Menšie porcie rýchlejšie zamrznú a tak udržíte najlepšie kvalitu pri rozmrazovaní a pri príprave. Potraviny zabaľte vzduchotesne tak, aby ste sa vyhli strate chuti a vyschnutiu. Na balenie sú vhodné: Umelohmotné fólie, polyetylénové fólie, hliníkové fólie a mraziace dózy. Tieto výrobky nájdete v odborných predajniach. proti chladu. Sáčky a fólie z polyetylénu môžete zvariť pomocou zváracieho prístroja na fólie. Pred uložením potravín do mraziaceho priestoru si označte na obal balíčku obsah a dátum zamrazenia. Teplé jedlo a nápoje nechajte pred vložením do mraziaceho priestoru vychladnúť na izbovú teplotu. Supermrazenie Aby pri vložení čerstvých potravín nedošlo k nevhodnému zvýšeniu teploty, stlačte niekoľko hodín pred vložením čerstvých potravín tlačidlo supermrazenie. Spravidla postačí 4 6 hodín. Pokiaľ má byť využitá maximálna mraziaca kapacita, je potrebných 24 hodín. Menšie množstvo potravín (až 2 kg) môžete zamraziť bez použitia supermrazenia. Pre zapnutie supermrazenia stačí stlačiť tlačidlo super (obrázok /6). Na balenie nie sú vhodné: Baliaci papier, pergamenový papier, celofán, sáčky na odpadky a použité nákupné tašky. Potraviny uložte do obalu, vytlačte vzduch a obal tesne uzavrite. Na uzatváranie sú vhodné: Pryžové krúžky, umelohmotné sponky, viazacie vlákna, lepiace pásky odolné 10

43 Maximálna mraziaca kapacita Potraviny by mali byť úplne zamrazené čo najrýchlejšie, aby zostali uchované vitamíny, výživné hodnoty, vzhľad a chuť. Preto neprekračujte maximálnu mraziacu kapacitu spotrebiča. Mraziaca kapacita Údaje o max. mraziacej kapacite za 24 hodín nájdete na typovom štítku. Zásobná kapacita Údaje o zásobnej kapacite nájdete na typovom štítku. Rozmrazovanie potravín Podľa spôsobu a účelu použitia je možné voliť medzi nasledujúcimi možnosťami: pri izbovej teplote, v chladničke, v elektrickej rúre na pečenie, s ventilátorom / bez ventilátoru horúceho vzduchu, v mikrovlnnej rúre. Upozornenie Celkom alebo čiastočne rozmrazené potraviny už znovu nezamrazujte. Potom, čo potraviny spracujete pri príprave hotového jedla (uvaríte alebo upečiete), môžete toto hotové jedlo opäť zamraziť. Vypnutie spotrebiča Stlačte tlačidlo Zap / Vyp (obrázok /1). Kontrolka ukazujúca teplotu (obrázok /3) zhasne, čo znamená, že chladenie a osvetlenie sú vypnuté. Odstavenie spotrebiča Pokiaľ spotrebič nepoužívate dlhší čas: 1. Vytiahnite zástrčku. 2. Vyčistite spotrebič. 3. Nechajte otvorené dvere spotrebiča. Čistenie spotrebiča Vytiahnite zástrčku alebo vypnite poistky. Vyberte zamrazené potraviny a uložte ich na chladné miesto. Na potraviny položte akumulátor chladu (pokiaľ je súčasťou spotrebiča). Vyčistite spotrebič vlažnou vodou a trochou čistiaceho prostriedku. Pozor Tesnenie dverí čistite iba čistou vodou a poriadne ho utrite do sucha. Voda na čistenie sa nesmie dostať do osvetlenia. Nepoužívajte čistiace prostriedky alebo riedidla obsahujúce piesok alebo kyseliny. Nevyužívajte už plný max. čas na skladovanie týchto potravín. 11

44 Úspora energie Spotrebič postavte do suchej, dobre vetrateľnej miestnosti; chráňte ho pred slnečnými lúčmi a neumiestňujte ho do blízkosti tepelného zdroja (napr. ohrievacie telesa, sporák). Inak použite izolačnú dosku. Teplé jedlo a nápoje nechajte vychladnúť mimo spotrebiča. Pri rozmrazovaní uložte zamrazené potraviny do chladiaceho priestoru. Tak využívate chlad zamrazených potravín na ochladenie potravín v chladiacom priestore. Dvere spotrebiča otvárajte na čo najkratší čas. Zadnú stenu spotrebiča očistite vysávačom alebo metlou. Zabránite tak zvýšenej spotrebe elektrické energie. Dodržiavajte odstup 60 mm od zadnej steny. Tak môže ohriaty vzduch cirkulovať. Zvuky počas prevádzky Bežné zvuky Bzučanie chladiaca jednotka je v prevádzke. Bublanie, klokotanie alebo syčanie chladiaci prostriedok preteká rúrkami. Cvaknutie motor sa zapína alebo vypína. Zvuky, ktoré je možné ľahko odstrániť Spotrebič nestojí rovno Spotrebič vyrovnajte pomocou vodováhy. Použite na to skrutkovacie nožičky alebo podložku. Spotrebič prilieha Prosím, odsuňte spotrebič od priliehajúceho nábytku alebo od iných spotrebičov. Zásuvky, koše alebo odstavné plochy sa chvejú alebo sú vzpriečené Preskúmajte, prosím, vyberateľné časti a prípadne ich opäť nasaďte. Fľaše alebo nádoby sa dotýkajú Odsuňte fľaše alebo nádoby mierne od seba. 12

45 Odstraňovanie malých porúch Skôr ako zavoláte servisnú službu: Overte si, či na základe nasledujúcich pokynov neodstránite poruchy sami. Pri poskytnutí rady servisnou službou musíte sami hradiť náklady - aj počas záruky! Porucha Možná príčina Odstránenie Teplota sa značne odchyľuje od nastavenia. V niektorých prípadoch postačí, keď spotrebič na 5 minút vypnete. Ak je teplota vysoká skontrolujte po niekoľkých hodinách či nedošlo ku zlepšeniu. Nesvieti žiadny ukazovateľ. Výpadok prúdu! Poistka vypadla. Zástrčka nie je poriadne zastrčená. Ak je teplota nízka, skontrolujte nasledujúci deň teplotu ešte raz. Vyskúšajte, či ide prúd; poistka musí byť zapnutá. Ukazovateľ alarm (obrázok /5) svieti, akustický varovný signál je spustený Porucha v mraziacom priestore je veľmi teplo! Ventilačné otvory sú zakryté. Otvorené dvere mraziaceho priestoru. Vložili ste veľa potravín na zamrazenie naraz. Po odstránení poruchy kontrolka za nejaký čas zhasne. Pre vypnutie varovného signálu stlačte tlačidlo alarm. Zaistite ventiláciu. Zavrite dvere. Neprekračujte maximálnu mraziacu kapacitu. 13

46 Porucha Možná príčina Odstránenie Ukazovateľ alarm (obrázok /5) svieti, akustický varovný signál je spustený. Porucha v mraziacom priestoru je veľmi teplo! Nebezpečenstvo pre zamrazené potraviny! Sú otvorené dvere mraziaceho priestoru. Po stlačení tlačidla alarm 4 prestane ukazovateľ blikať a varovný tón sa vypne. Zavrite dvere. Odparovač (zdroj chladu) Nofrost System je tak silne namrznutý, že sa už nemôže automaticky rozmraziť. Ventilačné otvory sú zakryté. Vložili ste veľa potravín na zamrazenie naraz. Po odstránení poruchy kontrolka za nejaký čas zhasne. Dvere mraziaceho priestoru boli dlho otvorené. Zaistite ventiláciu. Neprekračujte maximálnu mraziacu kapacitu. Pokiaľ sa chuť, vône ani vzhľad nezmení, môžete potraviny po uvarení alebo upečení opäť zamraziť. Maximálny čas skladovania už nevyužívajte celú. Na rozmrazenie odparovača vyberte zamrazené potraviny z košov a uložte ich na chladné miesto. Po asi 20 minútach začne tiecť topiaca sa voda do odparovacej misky (Obrázok ) na zadnej strane spotrebiča. Aby ste sa v tomto prípade vyhli pretečeniu odparovacej misky, vysajte niekoľkokrát topiacu sa vodu pomocou špongie. Ak už netečie do odparovacej misky žiadna topiaca sa voda, je odparovač rozmrazený. Vyčistite vnútro spotrebiča. Uveďte spotrebič opäť do prevádzky. 14
