1 Návod k použití WAE BY Q4ACZM1054 1

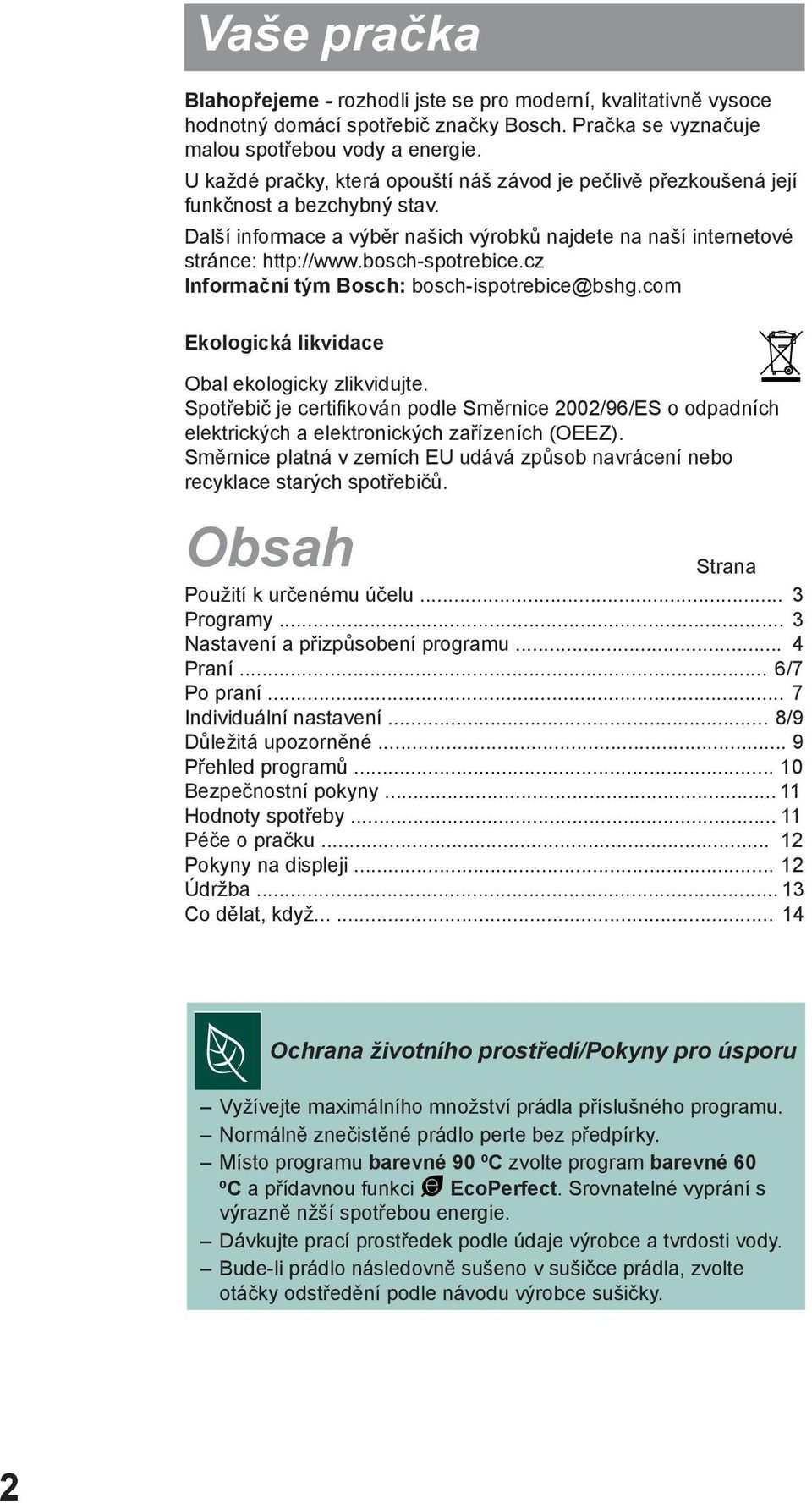

2 Vaše pračka.. Blahopřejeme - rozhodli jste se pro moderní, kvalitativně vysoce hodnotný domácí spotřebič značky Bosch. Pračka se vyznačuje malou spotřebou vody a energie. U každé pračky, která opouští náš závod je pečlivě přezkoušená její funkčnost a bezchybný stav. Další informace a výběr našich výrobků najdete na naší internetové stránce: Informační tým Bosch: bosch-ispotrebice@bshg.com Ekologická likvidace Obal ekologicky zlikvidujte. Spotřebič je certifikován podle Směrnice 2002/96/ES o odpadních elektrických a elektronických zařízeních (OEEZ). Směrnice platná v zemích EU udává způsob navrácení nebo recyklace starých spotřebičů. Obsah Strana Použití k určenému účelu... 3 Programy... 3 Nastavení a přizpůsobení programu... 4 Praní... 6/7 Po praní... 7 Individuální nastavení... 8/9 Důležitá upozorněné... 9 Přehled programů Bezpečnostní pokyny Hodnoty spotřeby Péče o pračku Pokyny na displeji Údržba Co dělat, když Ochrana životního prostředí/pokyny pro úsporu Vyžívejte maximálního množství prádla příslušného programu. Normálně znečistěné prádlo perte bez předpírky. Místo programu barevné 90 ºC zvolte program barevné 60 ºC a přídavnou funkci EcoPerfect. Srovnatelné vyprání s výrazně nžší spotřebou energie. Dávkujte prací prostředek podle údaje výrobce a tvrdosti vody. Bude-li prádlo následovně sušeno v sušičce prádla, zvolte otáčky odstředění podle návodu výrobce sušičky. 2

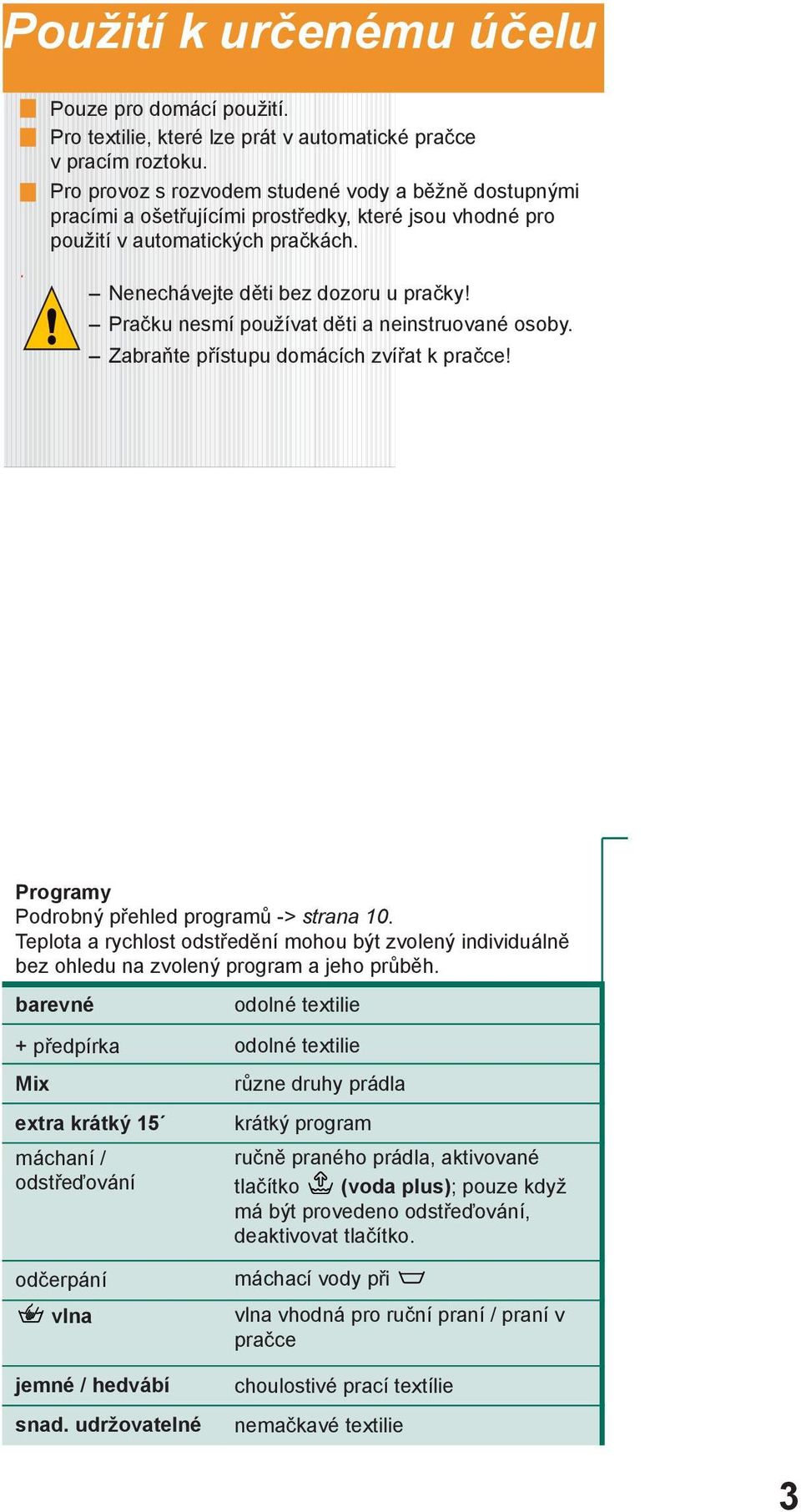

3 Použití k určenému účelu Pouze pro domácí použití. Pro textilie, které lze prát v automatické pračce v pracím roztoku. Pro provoz s rozvodem studené vody a běžně dostupnými pracími a ošetřujícími prostředky, které jsou vhodné pro použití v automatických pračkách. Nenechávejte děti bez dozoru u pračky! Pračku nesmí používat děti a neinstruované osoby. Zabraňte přístupu domácích zvířat k pračce! Programy Podrobný přehled programů -> strana 10. Teplota a rychlost odstředění mohou být zvolený individuálně bez ohledu na zvolený program a jeho průběh. barevné odolné textilie + předpírka Mix extra krátký 15 máchaní / odstřeďování odolné textilie různe druhy prádla krátký program ručně praného prádla, aktivované tlačítko (voda plus); pouze když má být provedeno odstřeďování, deaktivovat tlačítko. odčerpání vlna jemné / hedvábí snad. udržovatelné máchací vody při vlna vhodná pro ruční praní / praní v pračce choulostivé prací textílie nemačkavé textilie 3

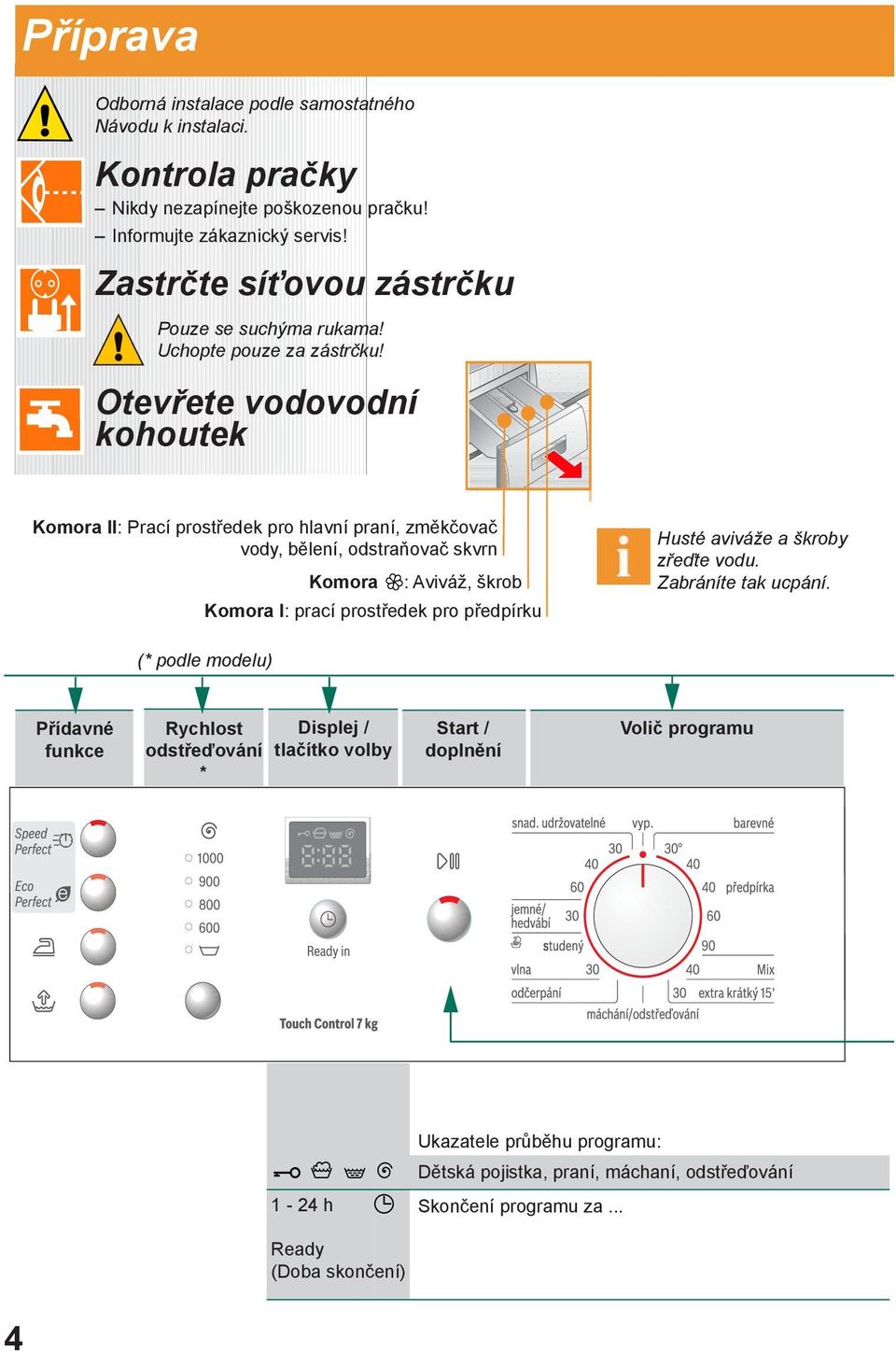

4 Příprava Odborná instalace podle samostatného Návodu k instalaci. Kontrola pračky Nikdy nezapínejte poškozenou pračku! Informujte zákaznický servis! Zastrčte síťovou zástrčku Pouze se suchýma rukama! Uchopte pouze za zástrčku! Otevřete vodovodní kohoutek Komora II: Prací prostředek pro hlavní praní, změkčovač vody, bělení, odstraňovač skvrn Komora : Aviváž, škrob Komora I: prací prostředek pro předpírku Husté aviváže a škroby zřeďte vodu. Zabráníte tak ucpání. (* podle modelu) Přídavné funkce Rychlost odstřeďování * Displej / tlačítko volby Start / doplnění Volič programu 1-24 h Ukazatele průběhu programu: Dětská pojistka, praní, máchaní, odstřeďování Skončení programu za... Ready (Doba skončení) 4

5 Před prvním praním proveďte jedno praní bez prádla. Třídění a vložení prádla Dodržujte pokyny pro ošetřování od výrobce! Podle údajů na etiketách. Podle druhu, barvy, znečistění a teploty. Nepřekračujte maximální naplnění. Dodržujte pokyny v kapitole Důležité informace -> strana 12. Vložte do pračky velké i malé kusy prádla. Zavřete dvířka. Dbejte na to, aby se nějaké prádlo nezachytilo mezi dveře a pryžové těsnění. Přidejte prací prostředek Přidejte příslušnou dávku podle: množství prádla, znečištění, tvrdosti vody, (kontaktujte Vašeho dodavatele vody) a pokynů výrobce. Nalijte tekutý prací prostředek do příslušného dávkovače a vložte do bubnu. Nastavení** a přizpůsobení programu **Pokud na displeji bliká symbol, je aktivní dětská pojistka. Přídavné funkce, tlačítko volby a rychlosti odstřeďování. Všechna tlačítka jsou citlivá, stačí lehký dotek! Při delším dotyku tlačítka volby a tlačítek pro nastavení rychlosti odstřeďování se nastavené volby automaticky spustí! Volba (Start/Doplnění) Volič programů pro zapnutí a vypnutí pračky a pro volbu programu. Lze otáčet v obou směrech. 5

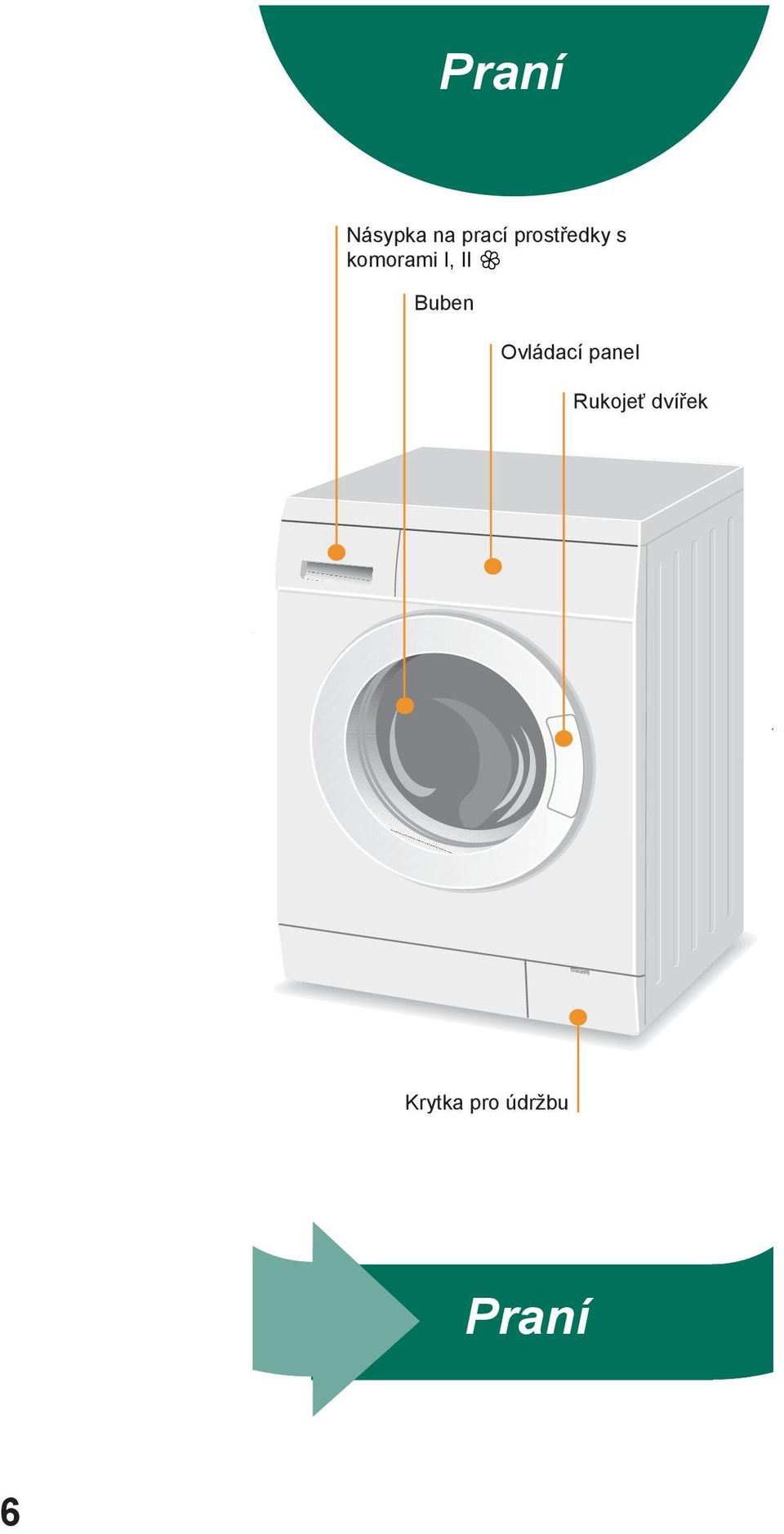

6 Praní Násypka na prací prostředky s komorami I, II Buben Ovládací panel Rukojeť dvířek Krytka pro údržbu Praní 6

7 Vyjmutí prádla Otevřete vkládací dvířka a vyjměte prádlo. Pokud je aktivní (= bez závěrečného odstřeďování): Nastavte programový volič na odčerpání nebo odstředění. Zvolte Start/Doplnění. - Odstraňte eventuální cizí tělesa - nebezpečí vzniku rzi. - Dvířka a násypku nechte otevřené, aby mohla vyschnout zbytková voda. Zavřete vodovodní kohoutek U modelu s Aqua-Stopem není nutné -> upozornění v návodu pro instalaci. Vypnutí Volič programů nastavte na vyp.. Konec programu, když bliká (Start/Doplnění) a na displeji se zobrazí -0-. Přerušení programu... U programu s vysokou teplotou: Nechte prádlo vychladnout: Zvolte máchání/odstřeďování. Stisknete (Start/Doplnění). U programu s nižší teplotou: Zvolte máchání/odstřeďování (deaktivujte tlačítko (voda plus)) nebo odčerpání. Stisknete (Start/Doplnění). Změna programu, když jste nedopatřením zvolili nesprávný program: Zvolte program znovu. Stisknete (Start/Doplnění). Nový program začne od začátku. Doplnění prádla, když jste zvolili (Start/Doplnění) a na displeji se zobrazí YES. Pokud svítí NO, nelze dvířka otevřít. Stisknete (Start/Doplnění). 7

8 Individuální nastavení Tlačítko volby Ready In (Doba skončení) Při zvolení programu se zobrazí příslušná délka programu. Start programu můžete před jeho spuštěním odložit. Dobu skončení lze nastavit v hodinových krocích, max. 24 h. Stiskněte tlačítko Ready In (Doba skončení) tolikrát, dokud se nezobrazí požadovaný počet hodin (h=hodina). Stiskněte (Start/Doplnění). Po spuštění programu již nelze nastavit. Rychlost odstřeďování Před spuštěním programu a když zvolený program běží, lze nastavit rychlost odstřeďování nebo (bez závěrečného odstřeďování, prádlo zůstane ležet v poslední máchací vodě, displej - - -). Výsledek závisí na fázi, ve které se program nachází. Maximální zvolitelná rychlost odstřeďování závisí na modulu a nastaveném programu. Přídavné funkce SpeedPerfect EcoPerfect (ochrana proti pomačkání) (voda plus) Pro praní po kratší dobu se srovnatelnou účinností praní jako u standardního programu. Maximální naplnění. Pro úsporu energie při srovnatelné účinností praní jako standardního programu. Speciální průběh odstřeďování s následovním načechráváním. Šetrné závěrečné odstřeďování - mírně zvýšená zbývající vlhkost prádla. Zvýšená hladina vody a dodatečný máchací cyklus, prodloužená doba praní. Pro oblasti s velmi měkkou vodou pro další zlepšení výsledku máchání. Dětská pojistka a doplnění prádla Zajištění pračky proti neúmyslné změně nastavených funkcí. Dětská pojistka/ ZAP/VYP: po spuštění/skončení p programu držte cca 5 sekund zablokování stisknuté tlačítko (Start/Doplnění). spotřebiče Upozornění: Dětská pojistka může zůstat aktivovaná až do příštího spuštění programu i po vypnutí pračky! Potom před spuštěním programu dětskou pojistku deaktivujte a příp. znovu aktivujte po spuštění programu. YES Pokud chcete po spuštění p programu doplnit ještě další kusy prádla, Doplnění prádla stiskněte tlačítko (Start/Doplnění). Spotřebič zkontroluje, zda ještě lze prádlo doplnit. Svítí YES: Doplnění je možné. Bliká NO: Počkejte, dokud nesvítí YES. Upozornění: Dvířka otevírejte, teprve když svítí YES. NO: Nelze doplnit prádlo. Upozornění: Při velkém množství vody, vysoké teplote nebo během odstřeďování jsou dvířka z bezpečnostních důvodů p zablokovaná. Pro pokračování programu stiskněte tlačítko (Start/Doplnění). (Start/Doplnění) Pro spuštění programu nebo doplnění prádla a pro aktivaci/deaktivaci dětské pojistky. 8

9 Individuální nastavení Rychlost odstřeďování 1. Aktivujte režim nastavení hlasitosti signálu. 2. Nastavte hlasitost... Nastavte na Otočte o 1 krok doprava Signály tlačítek Stiskněte a držte Informační signály + 1 krok, uvolněte * Příp. stiskněte vícekrát Nastavení hlasitosti* přímo Důležitá upozornění 1 krok Nastavení hlasitosti* Šetříte prádlo a práčku Vyprázdníte kapsy. Dávejte pozor na kovové díly (kancelářské sponky atd.). Choulostivé prádlo perte v síťce/sáčku (punčocháče, záclony, podprsenky s ramínky). Uzavřete zdrhovací uzávěry, zapněte potahy. Vykartáčujte písek z kapes a záhybů. Odstraňte záclonové válečky nebo je zavažte do síťky nebo sáčku. Nastavte na Praní s různým stupněm znečištění Nové prádlo perte samostatně. Lehce Bez předpírky. Příp. zvolte přídavnou funkci SpeedPerfect. Příp. skvrny předem ošetřete. Silně Naplňte méně prádla. Zvolte program s předpírkou (předpírka na º30 C). Namáčení Vložte prádlo stejné barvy. Do komory II dejte namáčecí nebo prací prostředek podle údajů výrobce. Volič programů nastavte na barevné º30 C a stiskněte (Start/Doplnění). Po cca 10 minutách stiskněte (Start/Doplnění), čímž program pozastavíte. Po uplynutí požadované doby namáčení znovu stiskněte (Start/Doplnění), pokud má program pokračovat, nebo program změňte. Škrobení Prádlo by nemělo být ošetřeno aviváží. Škrobení lze provádět tekutým škrobem v rámci všech pracích programů. Škrob dávkujte podle údajů výrobce do komory pro aviváž. Barvení/odbarvování Barvení pouze pro potřeby domácnosti. Sůl může poškodit nerezovou ocel! Řiďte se instrukcemi výrobce barvicích prostředků. V pračce neprovádějte odbarvování prádla. 9

10 Přehled programů Přídavné funkce; upozornění Odolné textilie, Bavlněné nebo lněné textilie s možností vývařky. Barevné 30, 40, 60, 90 ºC + předpírka 40 ºC Nemačkavé textilie vyrobené z bavlny, lnu, syntetických vláken nebo smíšených tkanin. Snad. udržovatelné 30, 40, 60 ºC Textilie vyrobené z bavlny nebo nemačkavých tkanin.. Typ prádla Programy ºC Max. (kg) SpeedPerfect*, EcoPerfect, (ochrana proti pomačkání), (voda plus) 7,0/ 4,0* SpeedPerfect*, EcoPerfect, (ochrana proti pomačkání), (voda plus) SpeedPerfect*, EcoPerfect, (ochrana proti pomačkání), (voda plus); různé druhy prádla lze prát společně SpeedPerfect*, EcoPerfect, (ochrana proti pomačkání), (voda plus); mezi jednotlivým mácháním neprobíhá odstřeďování Mimořádně šetrný prací program pro zabránění sražení prádla, delší přestávky během programu (textilie leží v pracím roztoku) Krátký program cca 15 minut, vhodný pro mírně zašpiněné prádlo 3,0 Mix 40 ºC Pro jemné textilie, např. z hedvábí, saténu, syntetických vláken nebo smíšených tkanin (např. záclony). Jemné/Hedvábí 30 ºC Vlna pro praní v ruce nebo v pračce nebo textilie s obsahem vlny. Nemačkavé textilie vyrobené z bavlny, lnu, syntetických vláken nebo smíšených tkanin. 2,0 Vlna studený, 30 ºC Extra krátký 15' 30 ºC Přídavné programy máchání / odstředění, odčerpání Redukované naplnění při přídavné funkci SpeedPerfect. Jako krátký program je ideálně vhodný program - Mix 40 ºC s maximální rychlostí odstřeďování. Programy bez předpírky - prací prostředek dejte do komory II, programy s předpírkou - prací prostředek rozdělte do komory I a II. * Robert Bosch Hausgeräte GmbH Carl-Wery-Str München / Deutschland 0509 / WAE24362BY... *450965* 10

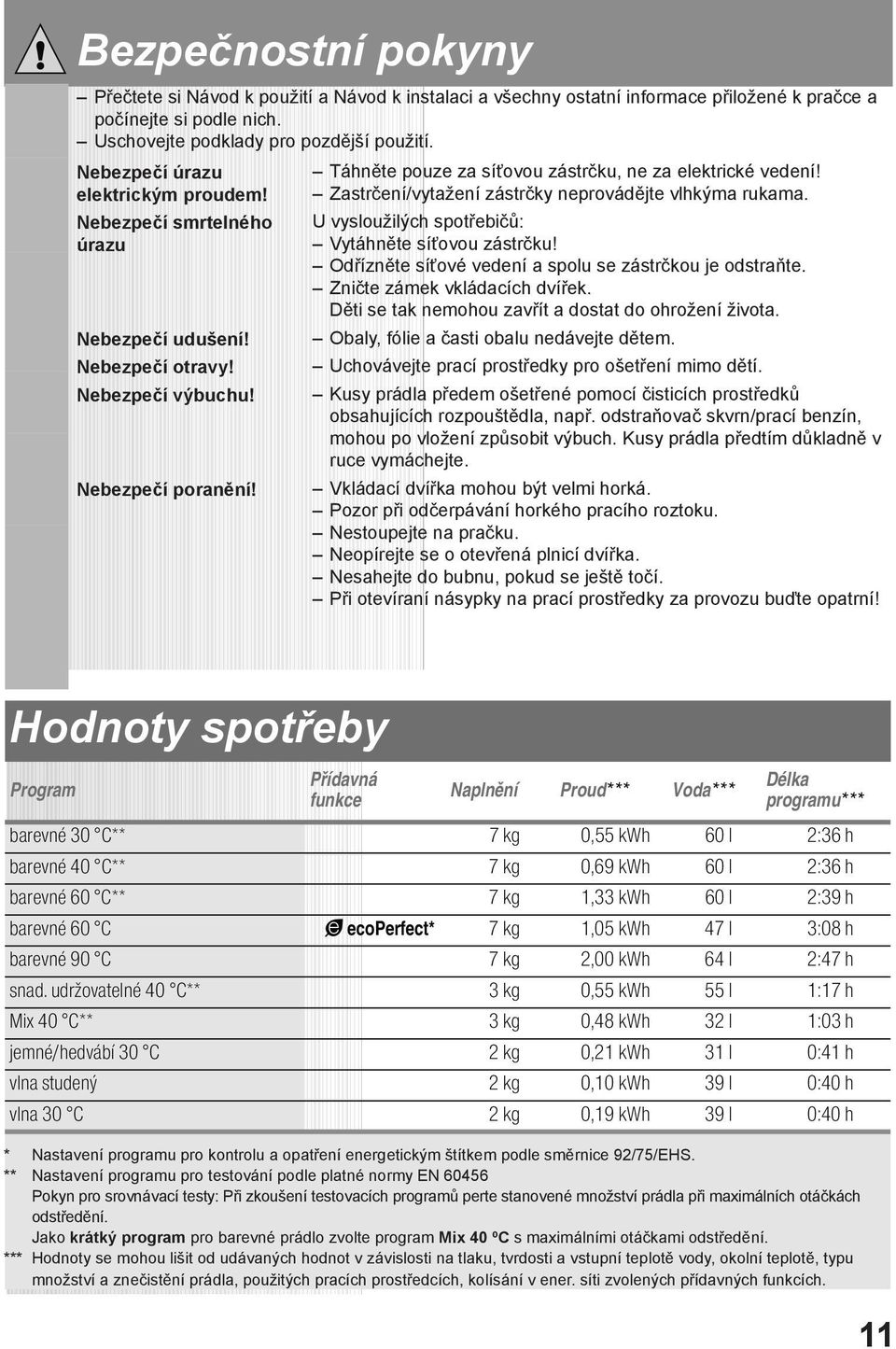

11 Bezpečnostní pokyny Přečtete si Návod k použití a Návod k instalaci a všechny ostatní informace přiložené k pračce a počínejte si podle nich. Uschovejte podklady pro pozdější použití. Nebezpečí úrazu elektrickým proudem! Nebezpečí smrtelného úrazu Nebezpečí udušení! Nebezpečí otravy! Nebezpečí výbuchu! Nebezpečí poranění! Táhněte pouze za síťovou zástrčku, ne za elektrické vedení! Zastrčení/vytažení zástrčky neprovádějte vlhkýma rukama. U vysloužilých spotřebičů: Vytáhněte síťovou zástrčku! Odřízněte síťové vedení a spolu se zástrčkou je odstraňte. Zničte zámek vkládacích dvířek. Děti se tak nemohou zavřít a dostat do ohrožení života. Obaly, fólie a časti obalu nedávejte dětem. Uchovávejte prací prostředky pro ošetření mimo dětí. Kusy prádla předem ošetřené pomocí čisticích prostředků obsahujících rozpouštědla, např. odstraňovač skvrn/prací benzín, mohou po vložení způsobit výbuch. Kusy prádla předtím důkladně v ruce vymáchejte. Vkládací dvířka mohou být velmi horká. Pozor při odčerpávání horkého pracího roztoku. Nestoupejte na pračku. Neopírejte se o otevřená plnicí dvířka. Nesahejte do bubnu, pokud se ještě točí. Při otevíraní násypky na prací prostředky za provozu buďte opatrní! Hodnoty spotřeby Program Pídavná funkce Naplnní Proud*** Voda*** Délka programu*** barevné 30 C** 7 kg 0,55 kwh 60 l 2:36 h barevné 40 C** 7 kg 0,69 kwh 60 l 2:36 h barevné 60 C** 7 kg 1,33 kwh 60 l 2:39 h barevné 60 C ecoperfect* 7 kg 1,05 kwh 47 l 3:08 h barevné 90 C 7 kg 2,00 kwh 64 l 2:47 h snad. udržovatelné 40 C** 3 kg 0,55 kwh 55 l 1:17 h Mix 40 C** 3 kg 0,48 kwh 32 l 1:03 h jemné/hedvábí 30 C 2 kg 0,21 kwh 31 l 0:41 h vlna studený 2 kg 0,10 kwh 39 l 0:40 h vlna 30 C 2 kg 0,19 kwh 39 l 0:40 h * Nastavení programu pro kontrolu a opatření energetickým štítkem podle směrnice 92/75/EHS. ** Nastavení programu pro testování podle platné normy EN Pokyn pro srovnávací testy: Při zkoušení testovacích programů perte stanovené množství prádla při maximálních otáčkách odstředění. Jako krátký program pro barevné prádlo zvolte program Mix 40 ºC s maximálními otáčkami odstředění. *** Hodnoty se mohou lišit od udávaných hodnot v závislosti na tlaku, tvrdosti a vstupní teplotě vody, okolní teplotě, typu množství a znečistění prádla, použitých pracích prostředcích, kolísání v ener. síti zvolených přídavných funkcích. 11

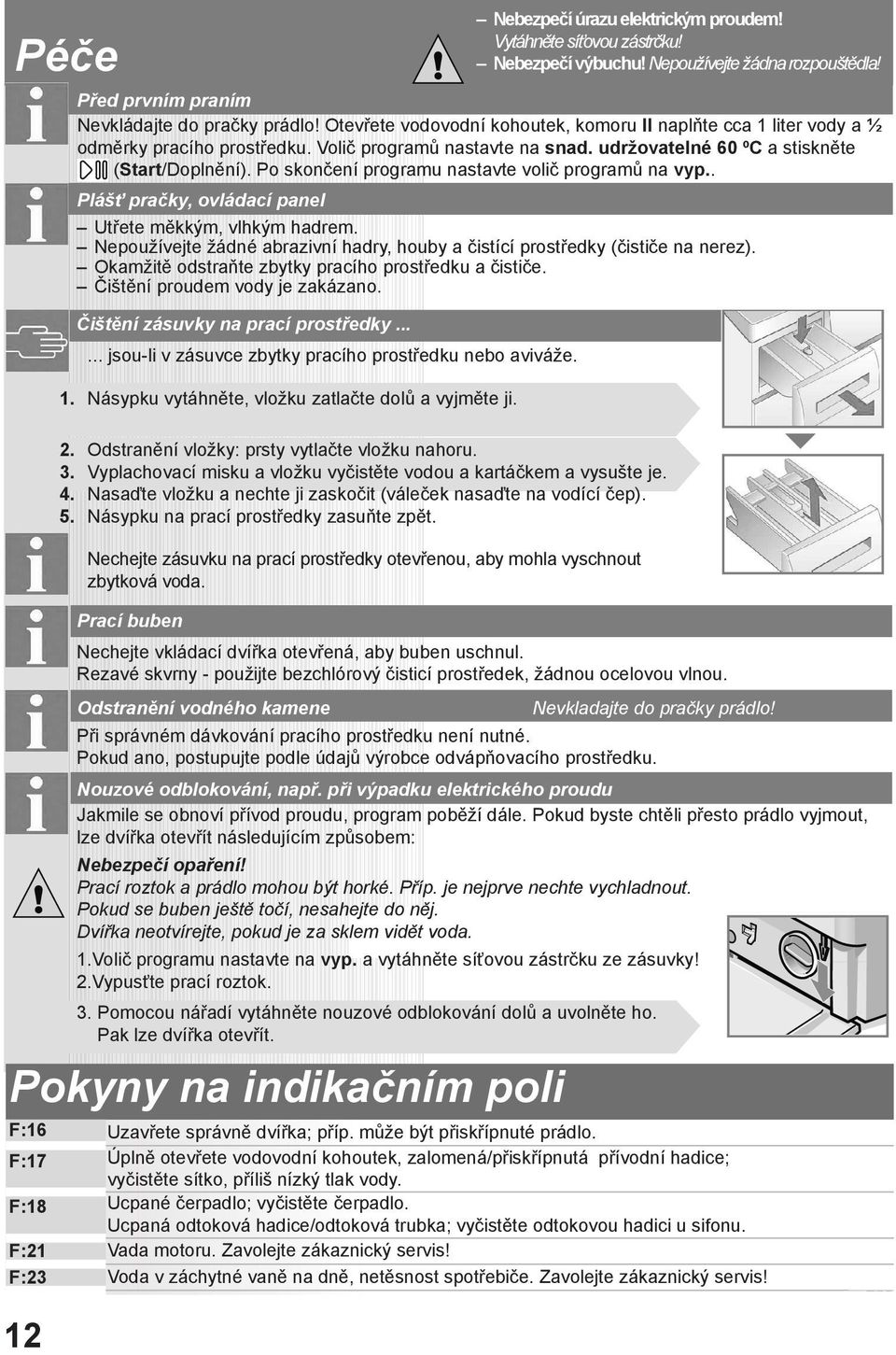

12 Péče Nebezpečí úrazu elektrickým proudem! Vytáhněte síťovou zástrčku! Nebezpečí výbuchu! Nepoužívejte žádna rozpouštědla! Před prvním praním Nevkládajte do pračky prádlo! Otevřete vodovodní kohoutek, komoru II naplňte cca 1 liter vody a ½ odměrky pracího prostředku. Volič programů nastavte na snad. udržovatelné 60 ºC a stiskněte (Start/Doplnění). Po skončení programu nastavte volič programů na vyp.. Plášť pračky, ovládací panel Utřete měkkým, vlhkým hadrem. Nepoužívejte žádné abrazivní hadry, houby a čistící prostředky (čističe na nerez). Okamžitě odstraňte zbytky pracího prostředku a čističe. Čištění proudem vody je zakázano. Čištění zásuvky na prací prostředky jsou-li v zásuvce zbytky pracího prostředku nebo aviváže. 1. Násypku vytáhněte, vložku zatlačte dolů a vyjměte ji. 2. Odstranění vložky: prsty vytlačte vložku nahoru. 3. Vyplachovací misku a vložku vyčistěte vodou a kartáčkem a vysušte je. 4. Nasaďte vložku a nechte ji zaskočit (váleček nasaďte na vodící čep). 5. Násypku na prací prostředky zasuňte zpět. Nechejte zásuvku na prací prostředky otevřenou, aby mohla vyschnout zbytková voda. Prací buben Nechejte vkládací dvířka otevřená, aby buben uschnul. Rezavé skvrny - použijte bezchlórový čisticí prostředek, žádnou ocelovou vlnou. Odstranění vodného kamene Nevkladajte do pračky prádlo! Při správném dávkování pracího prostředku není nutné. Pokud ano, postupujte podle údajů výrobce odvápňovacího prostředku. Nouzové odblokování, např. při výpadku elektrického proudu Jakmile se obnoví přívod proudu, program poběží dále. Pokud byste chtěli přesto prádlo vyjmout, lze dvířka otevřít následujícím způsobem: Nebezpečí opaření! Prací roztok a prádlo mohou být horké. Příp. je nejprve nechte vychladnout. Pokud se buben ještě točí, nesahejte do něj. Dvířka neotvírejte, pokud je za sklem vidět voda. 1.Volič programu nastavte na vyp. a vytáhněte síťovou zástrčku ze zásuvky! 2.Vypusťte prací roztok. 3. Pomocou nářadí vytáhněte nouzové odblokování dolů a uvolněte ho. Pak lze dvířka otevřít. Pokyny na indikačním poli F:16 F:17 F:18 F:21 F:23 Uzavřete správně dvířka; příp. může být přiskřípnuté prádlo. Úplně otevřete vodovodní kohoutek, zalomená/přiskřípnutá přívodní hadice; vyčistěte sítko, příliš nízký tlak vody. Ucpané čerpadlo; vyčistěte čerpadlo. Ucpaná odtoková hadice/odtoková trubka; vyčistěte odtokovou hadici u sifonu. Vada motoru. Zavolejte zákaznický servis! Voda v záchytné vaně na dně, netěsnost spotřebiče. Zavolejte zákaznický servis! 12 9

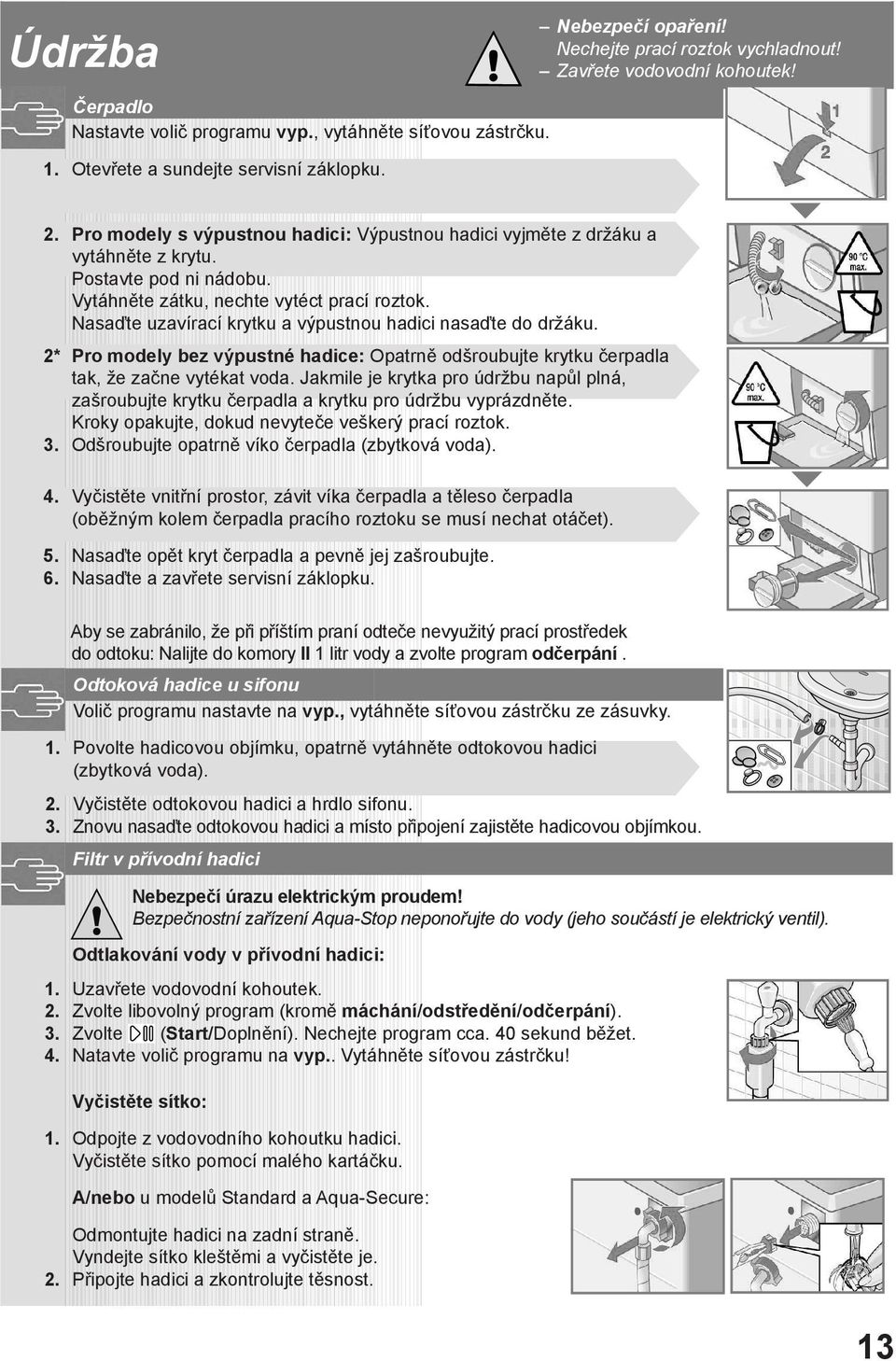

13 Údržba Čerpadlo Nastavte volič programu vyp., vytáhněte síťovou zástrčku. 1. Otevřete a sundejte servisní záklopku. Nebezpečí opaření! Nechejte prací roztok vychladnout! Zavřete vodovodní kohoutek! 2. Pro modely s výpustnou hadici: Výpustnou hadici vyjměte z držáku a vytáhněte z krytu. Postavte pod ni nádobu. Vytáhněte zátku, nechte vytéct prací roztok. Nasaďte uzavírací krytku a výpustnou hadici nasaďte do držáku. 2* Pro modely bez výpustné hadice: Opatrně odšroubujte krytku čerpadla tak, že začne vytékat voda. Jakmile je krytka pro údržbu napůl plná, zašroubujte krytku čerpadla a krytku pro údržbu vyprázdněte. Kroky opakujte, dokud nevyteče veškerý prací roztok. 3. Odšroubujte opatrně víko čerpadla (zbytková voda). 4. Vyčistěte vnitřní prostor, závit víka čerpadla a těleso čerpadla (oběžným kolem čerpadla pracího roztoku se musí nechat otáčet). 5. Nasaďte opět kryt čerpadla a pevně jej zašroubujte. 6. Nasaďte a zavřete servisní záklopku. Aby se zabránilo, že při příštím praní odteče nevyužitý prací prostředek do odtoku: Nalijte do komory II 1 litr vody a zvolte program odčerpání. Odtoková hadice u sifonu Volič programu nastavte na vyp., vytáhněte síťovou zástrčku ze zásuvky. 1. Povolte hadicovou objímku, opatrně vytáhněte odtokovou hadici (zbytková voda). 2. Vyčistěte odtokovou hadici a hrdlo sifonu. 3. Znovu nasaďte odtokovou hadici a místo připojení zajistěte hadicovou objímkou. Filtr v přívodní hadici Nebezpečí úrazu elektrickým proudem! Bezpečnostní zařízení Aqua-Stop neponořujte do vody (jeho součástí je elektrický ventil). Odtlakování vody v přívodní hadici: 1. Uzavřete vodovodní kohoutek. 2. Zvolte libovolný program (kromě máchání/odstředění/odčerpání). 3. Zvolte (Start/Doplnění). Nechejte program cca. 40 sekund běžet. 4. Natavte volič programu na vyp.. Vytáhněte síťovou zástrčku! Vyčistěte sítko: 1. Odpojte z vodovodního kohoutku hadici. Vyčistěte sítko pomocí malého kartáčku. A/nebo u modelů Standard a Aqua-Secure: Odmontujte hadici na zadní straně. Vyndejte sítko kleštěmi a vyčistěte je. 2. Připojte hadici a zkontrolujte těsnost. 13

14 Co dělat, když... Vytéká voda. Nenatéká žádná voda. Nebyl spláchnutý prací prostředek. Vkládací dvířka se nedají otevřít. Program se nespustí. Prací roztok se neodčerpává. V bubnu není vidět voda. Výsledek odstředění není uspokojující. Několikanásobný náběh na odstředění. Zbytková voda v komoře pro ošetřovací prostředky. Zápach v pračce. Ze zásuvky na prací prostředky vystupuje pěna. Velká hlučnost, vibrace a putování pračky při odstřeďování. Během provozu nefunguje indikační pole. Průběh programu je delší než obvykle. Zbytky pracího prostředku na prádle. Správně připojte odtokovou hadici. Pevně utáhněte šroubení přítokové hadice. Byl zvolen (Start/Doplnění)? Byl otevřen vodovodní kohoutek? Není event. ucpáno sítko? Vyčistěte sítko. Není přelomená nebo sevřená přívodní hadice? Bezpečnostní funkce je aktivní. Přerušení programu? Bylo zvoleno (bez závěrečného odstřeďování)? Otevření je možné pouze pomocí nouzového odblokování. Není zvolen (Start/Doplnění) nebo Ready in (Doba skončení)? Jsou zavřená plnicí dvířka? Je aktivní dětská pojistka? Bylo zvoleno (bez závěrečného odstřeďování)? Vyčistěte čerpadlo pracího roztoku. Vyčistěte odtokovou trubku anebo odtokovou hadici. Žádná chyba - voda je pod viditelnou oblastí. Perte společně malé i velké kusy prádla. Zvoleno (ochrana proti pomačkání)? Nejsou zvolené příliš nízké otáčky? Žádna chyba - kontrolní systém nevyváženosti kompenzuje nevyváženost. Nejedná se o závadu - nedojde ke snížení účinnosti ošetřovacího prostředku. Vyndejte vložku. Vyčistěte zásuvku pro prací prostředky a vložku. Proveďte program barevné 90 ºC bez prádla. K tomuto účelu použijte univerzální prací prostředek. Nepoužili jste příliš velké množství pracího prostředku? Smíchejte 1 polévkovou lžíci aviváže s ½ litrem vody a směs nalijte do komory II (Nepoužívejte na outdoorové textilie!). Při příštím pracím procesu redukujte dávkování pracího prostředku. Jsou patky spotřebiče zajištěny? Zajistěte patky spotřebiče. Je odstraněná přepravní pojistka? Odmontujte přepravní pojistky. Nebyl výpadek elektrického proudu? Nezareagovala pojistka? Zapněte/nahraďte pojistku. Vyskytne-li se porucha opakovaně, zavolejte servisní službu. Žádná chyba - kontrolní systém nevyváženosti kompenzuje nevyváženost několikanásobným rozdělením prádla. Žádná chyba - kontrolní systém pěny je aktivní - zapne se navíc máchání. Ojediněle obsahují prací prostředky bez fosfátu zbytky nerozpustné ve vodě. Zvolte máchání/odstřeďování nebo prádlo po praní vykartáčujte. Pokud nemůžete závadu odstranit sami (vypnutí/zapnutí) nebo je nutná oprava: Otočte programový volič do polohy vyp. a vytáhněte zástrčku ze zásuvky. Zavřete kohout a kontaktujte zákaznický servis. 14

15 Obchodní značka BSH: INFORMAČNÍ LIST: BSH domácí spotřebiče, s. r. o. Značka Prodejní označení BOSCH WAE 20362BY Třída spotřeby (A... nízká spotřeba el. energie) A (-20%) Spotřeba energie kwh 10,5 Třída účinnosti praní A (lepší)... G (horší) A Třída účinnosti odstřeďování při počtu otáček odstřeďování A (lepší)... G (horší) max. ot/min. Množství náplně max. kg 7 Spotřeba vody l 47 C 1000 Doba trvání min 188 Odhadovaná roční spotřeba spotřeba energie kwh čtyřčlenné domácnosti spotřeba vody l Hlučnost při praní db (re 1pW) 59 Hlučnost při odstřeďování db (re 1pW) Hodnoty zjištěny dle normy EN ve standardním programu bavlna 60 C (barevné prádlo) a EN 60456/ A11. Deklarovaná hodnota emise hluku tohoto spotřebiče je 59/78 db (A), což představuje váženou hladinu akustického výkonu Lwa vzhledem k referenčnímu akustickému výkonu 1pW. Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách 15

16

17 Montážní návod WAE 2... BY 1

18 Obsah Strana Bezpečnostní pokyny... 3 Rozsah dodávky... 3 Plocha pro ustavení... 3 Délky hadíc a vedení... 4 Zaintegrování/vestavění spotrebiče... 4 Odstranění přepravních pojistek... 5 Vodní přípojka... 6 Ustavení... 7 Elektrické připojení... 7 Přeprava, např. při stěhování... 8 Technické údaje... 8 Servisní služba... 9 Záruka Aqua-Stop... 9 Uveďte pračku do provozu teprve po přečtení tohoto návodu! Dodržujte také samostatný Návod k obsluze. Uschovejte všechny podklady pro pozdější použití nebo dalšího majitele/majitelku. 2

19 Bezpečnostní pokyny Pračka má velkou hmotnost - pozor při zvedání. Pozor: Zamrzlé hadice se mohou roztrhnout/prasknout. Neinstalujte pračku do studených prostorů a/nebo venku. Pračka se může poškodit. Nezvedejte ji za přečnívající konstrukční součásti (např. vkládací dvířka). Ke zde uvedeným pokynům mohou navíc platit zvláštní předpisy příslušné vodárny a elektrárny. V případě pochybností ji nechejte připojit odborníkem. Položte hadice a vedení tak, aby nevzniklo žádné nebezpečí zakopnutí. Rozsah dodávky podle modelu Vlhkost v pracím bubnu je způsobená výstupní kontrolou. Síťové vedení Odtok vody Přívod vody Podle přípojky je navíc potřebná 1 hadicová spona Ø mm (specializovaný obchod) k připojení sifonu. Potřebné naradí vodováha k vyvážení. Plocha pro ustavení Je důležitá stabilita, aby pračka necestovala po místností! Plocha pro ustavení musí být pevná a rovná. Nevhodné jsou měkké podlahy/podlahové krytiny. Při postavení na podstavec Nožky spotřebiče bezpodmínečně upevněte pomocí příložek*. Při postavení na dřevěný trámový strop Postavte pračku pokud možno do rohu místnosti. Našroubujte na podlahu dřevěnou desku (tloušťky min. 30 mm), odolnou proti vodě. Upevněte nožky pračky pomocí příchytek* (* objednací číslo viz nahoře). Nožky spotřebiče bezpodmínečně upevněte pomocí příložek*. *objednací číslo: WMZ 2200, WX 9756, CZ , Z 7080X 0. 3

20 Délky hadic a vedení podle modelu Přípojka na levé straně nebo Přípojka na pravé straně K dostání u specializovaných obchodníků/v zákaznickém servisu: Prodloužení pro hadici Aqua-Stop, resp. přívod studené vody**, cca 2,50 m. Delší přívodní hadice (cca 2,20 m), pro model Standard. ** objednací číslo: WMZ 2380, WZ 10130, CZ 11350, Z 7070X 0. Zaintegrování/vestavění spotřebiče Zaintegrování/vestavění proveďte před připojením na elektrické napájení. Vestavění do kuchyňské buňky Je potřebná nika o šířce min. 60 cm. Postavte pračku pouze pod pracovní desku, která je pevně spojená se sousedními skříňkami. Zabudování/vestavění spotřebiče Nebezpečí úrazu elektrický proudem! Je potřebná nika o šířce min. 60 cm. Místo krycí desky spotřebiče nechejte odborníkem bezpodmínečně namontovat plechové krytí***. ** objednací číslo: WMZ 2420, WZ (zaintegrování nebo vstavění) 4

21 Odstranění dopravních pojistek Před prvním použitím bezpodmínečně kompletně odstraňte dopravní pojistky a uschovejte je po pozdější přepravu. Při pozdější přepravě je bezpodmínečně nutné přepravní pojistky znovu namontovat - zabráníte tak poškození pračky. Šroub a pouzdro uschovejte sešroubované. 1. Vyndejte hadice z držáků, podle modelu. 2. Povolte všechny šrouby až jsou v pouzdrech volně pohyblivé. 3. Odstraňte kompletně všechny 4 dopravní pojistky a síťový kabel vyjměte z držáků. 4. Nasaďte všechny kryty. 5

22 Vodní přípojka podle modelu Nebezpečí úrazu elektrickým proudem! Neponořujte bezpečnostní zařízení Aqua-Stop do vody (obsahuje elektrický ventil). Aby se zabránilo netěsnostem a škodám způsobeným vodou, bezpodmínečně dodržujte pokyny v této kapitole! Pozor: Provozujte pračku pouze se studenou pitnou vodou. Nepřipojujte na mísicí baterii beztlakového ohřívače horké vody. Používejte pouze přívodní hadici, která je součástí dodávky nebo zakoupenu v autorizované specializované prodejně! Nepoužívejte použitou hadici! V případě pochybností nechejte připojit odborníkem. Přívod vody Hadice pro přívod vody: Pozor: nepřelamujte, nemačkejte nevyměňujte nebo ji neprořízněte. (není dále zaručená jeji pevnost). Optimální tlak vody v rozvodné síti: kpa (1-10 bar) Při otevřeném vodovodním kohoutku vyteče nejméně 8 lit./min. Při vyšším tlaku vody namontujte redukční ventil. 1. Připojte přívodní hadici vody na vodovodní kohoutek. Šroubení utáhněte pouze rukou. 2. Otevřete opatrně vodovodní kohoutek a zkontrolujte přitom těsnost připojovacích míst. Pozor: závitová spojení jsou vystavená tlaku ve vodovodním potrubí. Odtok vody Hadice pro odtok vody: Pozor: hadici nepřelamujte nebo nenatahujte. Výškový rozdíl mezi plochou ustavení a odtokem: min. 60 cm - max. 100 cm. Odtok do umývadla/koupací vany: Pozor: odtokovou hadici zajistěte proti vyklouznutí. Pozor: odtoková zátka nesmí uzavřít odtokový otvor umývadla. Při odčerpání zkontrolujte, zda voda vytéká dostatečně rychle. Konec odtokové hadice vody nesmí být ponořen do odčerpané vody! Nebezpečí, že voda bude zpětně nasátá do pračky! Odtok do sifonu: Pozor: zajistěte připojovací místo pomocí hadicové spony, Ø mm. (specializovaný obchod) 6

23 Ustavení Velká hlučnost, vibrace a cestování po místnosti mohou být následkem nesprávného ustavení! Ustavení pračky proveďte vodováhou 1. Pomocí klíče na šrouby povolte ve směru otáčení hodinových ručiček pojistnou matici. 2. Otáčením nožek spotřebiče změňte výšku. Všechny 4 nožky spotřebiče musí stát pevně na podlaze. Pračka se nesmí viklat! Zkontrolujte ustavení pračky pomocí vodováhy, event. zkorigujte. 3. Pojistnou matici pevně utáhněte proti skříni spotřebiče. Přidržujte přitom nožku spotřebiče a nepřestavte její výšku. Pojistné matice všech čtyř nožek spotřebiče musí být pevně přišroubovány proti tělesu pračky! Elektrické připojení Pračka se smí připojit pouze na střídavý proud, přes předpisově nainstalovanou zásuvku s ochranným kontaktem. Síťové napětí a napěťové údaje na pračce musí být shodné. Jmenovitý příkon a rovněž potřebné pojistky. Zajistěte, aby: se shodovala síťová zástrčka a zásuvka, byl dodatečný průřez vedení, uzemňovací soustava byla předpisově nainstalována. Výměnu síťového vedení (je-li nutná) nechejte provést pouze odborníkovi s elektrotechnickou kvalifikací. Náhradní síťové vedení lze obdržet v servisu. Nepoužívejte žádné síťové rozbočovače/vícenásobné zásuvky a prodlužovací vedení. Bude-li použitý chránič s chybovým proudem, použijte pouze typ s touto značkou: Pouze tato značka zaručuje splnění nynějších platných předpisů. Síťovou zástrčku: nezastrkujte/nevytahujte ze zásuvky vlhkýma rukama. vytahujte ze zásuvky pouze za zástrčku, nikoliv za kabel. nikdy nevytahujte během provozu. Výrobce (viz Návod k použití) 0309/

24 Přeprava, např. při stěhování Dříve než budete pračku přepravovat: 1. Uzavřete vodovodní kohoutek. 2. Redukujte tlak vody v přívodní hadici. 3. Vypusťte zbývající prací roztok. 4. Odpojte pračku od elektrické sítě. 5. Odmontujte hadice. Příprava a namontování dopravních pojistek 1. Sundejte krytky. 2. Nasaďte všechny 4 dopravní pojistky a síťový kabel upevněte do držáků. Šrouby utáhněte. Po přepravě dopravní pojistky bezpodmínečně odstraňte. Aby se zabránilo, že při příštím praní odteče nevyužitý prací prostředek do odtoku: Nalijte do komory II 1 litr vody a zvolte program odčerpání. Technické údaje Rozměry (šířka x hloubka x výška) Hmotnost Síťová přípojka Tlak vody Zkušební programy 60 x 59 x 84,2 cm kg podle modelu Jmenovité napětí V, 50 Hz Jmenovité proud 10 A Jmenovité výkon W kpa (1-10 bar) podle platné evropské normy

25 Servisní služba Dříve než zavoláte zákaznický servis se prosím přesvědčte, zda nemůžete poruchu odstranit sami. V poradenských případech Vám vzniknou, také během záruční doby, náklady spojené s nasazením technika. Váš nejbližší zákaznický servis si prosím vyberte z přiloženého seznamu. Zákaznickému servisu prosím uveďte číselné označení výrobku (E-Nr.) a výrobní číslo (FD) spotřebiče. + Číselné označení výrobku Výrobní číslo Tyto údaje najdete v otevřené záklopce soklu a na zadní straně spotřebiče. Uvedením číselného označení výrobku a výrobního čísla nám prosím pomozte zabránit zbytečným výjezdům. Ušetříte tak s tím spojené vyšší výdaje. Záruka Aqua-Stop Pouze pro spotřebiče s Aqua-Stop Navíc k nárokům na záruku vůči prodávajícímu vyplývající z kupní smlouvy a navíc k naší záruce na spotřebič, poskytneme za následujících podmínek náhradu: 1. Dojde-li vlivem chyby našeho systému Aqua-Stop ke škodám způsobeným vodou, nahradíme škody privátním uživatelům. 2. Záruka platí po celou životnost spotřebiče. 3. Předpokladem nároku na záruku je odborné nainstalování a připojení spotřebiče s Aqua-Stop podle našeho návodu; zahrnuje také odborné prodloužení Aqua-Stop (originální příslušenství). Naše záruka se nevztahuje na vadná přívodní potrubí nebo armatury až k přípojce Aqua-Stop na vodovodním kohoutku. 4. Na spotřebiče s Aqua-Stop není zásadně nutno během provozu dohlížet popř. je potom uzavřením vodovodního kohoutku zajistit. Pouze v případě delší nepřítomnosti ve Vašem bytě, např. při několikatýdenní dovolené, je nutno uzavřít vodovodní kohoutek. 9

26 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Prohlášení o hygienické nezávadnosti výrobků Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Záruční podmínky Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje). Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejména tyto případy: - výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž - údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče - při chybějícím nebo poškozeném výrobním štítku spotřebiče - je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti. - záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům - mechanické poškození (závady vzniklé při přepravě) - poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.) - neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou - běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku - opotřebení vniklé používáním spotřebiče

27 Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče. Upozornění pro prodejce Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol. Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.

28 SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH A SIEMENS Firemní servis + prodej náhradních dílů: BSH domácí spotřebiče, s.r.o., Pekařská 10b, Praha 5 telefon: fax: Firma Ulice Město telefon mail A PROFI SERVIS s.r.o. Pražská aprofiservis@seznam.cz Benátky nad Jizerou ALPHA Obchod@Atelier s.r.o. Purkyňova Lanškroun servis@alphaobchod.cz info@alphaobchod.cz B. I. SERVIS Horova Ústí n./labem stepankova@biservis.cz info@biservis.cz B. I. SERVIS Bergmannova info@klservis.eu Sokolov - Dolní Rychnov Bekl Bílkova pracky@ .cz Tábor BMK servis s.r.o. Chýnovská tabor@bmkservis.cz Tábor- Měšice Bosch servis centrum spol. s r.o. Nábřeží bosch@boschservis.cz Zlín Dana Bednaříková Charbulova petr.bednarik@seznam.cz Brno Elektoservis Komárek Dolní novosadská 78/ Olomouc servis@ekomarek.cz sklad@ekomarek.cz ELEKTRO Jankovský s.r.o. nám. Míru Blatná blatna@jankovsky.cz elektro@jankovsky.cz ELEKTRO TREFILÍK s.r.o. Malá strana trefilik@wo.cz Dubňany ELEKTROSERVIS KOLÁČEK s.r.o. Polní Česká Ves u Jeseníku elektro.kolacek@centrum.cz ELMOT v.o.s Blahoslavova 1a České Budějovice Faraheit servis s.r.o. Kaštanová Brno Irena Komárková ml. Slovanské údolí Plzeň elmotcb@seznam.cz faraheit.servis@seznam.cz servis-ap@volny.cz info@elso-servis.cz Jan Liška Žďárského Třebíč Jan Škaloud 17. listopadu jsk@jjbosch.cz Pardubice Karel Veselý Gagarinova elservisznprodejna@tiscali.cz Znojmo Lumír Majnuš Bílovecká mezerova@elektroservis-majnus.cz Opava hulvova@elektroservis-majnus.cz vana@elektroservis-majnus.cz Marek Pollet Vřesinská pollet@volny.cz Plzeň Martin Jansta Tovární janstovi@volny.cz Kolín Martin Linhart Letců linhartmartin@volny.cz Hradec Králové Martin Wlazlo MW Žerotínova 1155/ info@elektroopravna.cz Ostrava - Moravská Ostrava servis@elektroopravna.cz Petr KUČERA Topolová serviskucera@seznam.cz Most RADEK MENČÍK Proletářská elektroservis.mencik@seznam.cz Liberec Stanislav Novotný Hoblíkova sano@iol.cz Nový Jičín VIKI, spol. s r.o. Majakovského viki.servis@iol.cz Jihlava Wh-servis s.r.o. Žitavská wh-servis@volny.cz Liberec 11 Servis Černý s.r.o. Mírové náměstí servis.cerny@tiscali.cz Bourmov Caffe Idea - Blažek Cacovická 66a info@caffeidea.cz Brno S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách

29 Návod na obsluhu WAE BY Q4ACZM1054 1

30 Vaša pračka.. Blahoželáme - rozhodli ste sa pre moderný, kvalitatívne vysoko hodnotný domáci spotrebič značky Bosch. Pračka sa vyznačuje malou spotrebou vody a energie. Pri každej pračke, ktorá opúšťa náš závod je starostlivo preskúšaná jej funkčnosť a bezchybný stav. Ďalšie informácie a výber našich výrobkov nájdete na našej internetovej stránke: Bosch info team: bosch-spotrebice@bshg.com Ekologická likvidácia Obal ekologicky zlikvidujte. Spotrebič je certifikovaný podľa Smernice 2002/96/ES o odpadových elektrických a elektronických zariadeniach (OEEZ). Smernica platná v krajinách EÚ udáva spôsob navrátenia alebo recyklácie starých spotrebičov. Obsah Strana Použitie pre určený účel... 3 Programy... 3 Nastavenie a prispôsobenie programu... 4 Pranie... 6/7 Po praní... 7 Individuálne nastavenie... 8/9 Dôležité upozornenia... 9 Prehľad programov Bezpečnostné pokyny Hodnoty spotreby Starostlivosť o pračku Pokyny na displeji Údržba Čo robiť, keď Ochrana životního prostředí/pokyny pro úsporu Vyžívejte maximálního množství prádla příslušného programu. Normálně znečistěné prádlo perte bez předpírky. Místo programu barevné 90 ºC zvolte program barevné 60 ºC a přídavnou funkci EcoPerfect. Srovnatelné vyprání s výrazně nžší spotřebou energie. Dávkujte prací prostředek podle údaje výrobce a tvrdosti vody. Bude-li prádlo následovně sušeno v sušičce prádla, zvolte otáčky odstředění podle návodu výrobce sušičky. 2

31 Použitie pre určený účel Iba pre domáce použitie. Pre textílie, ktorú je možné prať v automatickej pračke v pracom roztoku. Na prevádzku s rozvodom studenej vody a bežne dostupnými pracími a ošetrujúcimi prostriedkami, ktoré sú vhodné pre použitie v automatických pračkách. Nenechávajte deti bez dozoru pri pračke! Pračku nesmú používať deti a nepoučené osoby. Zabráňte prístupu domácich zvierat k pračke! Programy Podrobný prehľad programov -> strana 10. Teplota a rýchlosť odstredenia môžu byť zvolené individuálne bez ohľadu na zvolený program a jeho priebeh. farebná odolná bielizeň + predpierka Mix extra krátky 15 plákanie / odstredenie odolná bielizeň rôzne druhy bielizne krátky program ručne pranej bielizne, aktivované tlačidlo (voda plus); iba keď má byť vykonané odstredenie, deaktivovať tlačidlo. odčerpanie vlna jemná / hodváb ľahko udržovateľné plákacej vody pri vlna vhodná pre ručné pranie / pranie v pračke citlivá bielizeň nekrčivá bielizeň 3

32 Príprava Odborná inštalácia podľa samostatného Návodu na inštaláciu. Kontrola pračky Nikdy nezapínajte poškodenú pračku! Informujte zákaznícky servis! Zastrčte sieťovú zástrčku Iba so suchými rukami! Uchopte iba za zástrčku! Otvorte vodovodný kohútik Komora II: Prací prostriedok pre hlavné pranie, zmäkčovač vody, bielenie, odstráňovač škvŕn Komora : Aviváž, škrob Komora I: prací prostriedok pre predpierku Husté aviváže a škroby zrieďte vodu. Zabránite tak upchaniu. (* podľa modelu) Prídavné funkcie Rýchlosť odstredenia * Displej / tlačidlo voľby Štart / doplnenie Volič programu ľahko udržovateľná vyp. farebná predpierka Jemná / Hodváb studený vlna Mix odčerpanie extra krátky 15 plákanie / odstredenie 1-24 h Ukazovatele priebehu programu: Detská poistka, prania, plákania, odstredenia Ukončenie programu za... Ready (Čas ukončenia) 4

33 Pred prvým praním vykonajte jedno pranie bez bielizne. Triedenie a vloženie bielizne Dodržiavajte pokyny pre ošetrovanie od výrobcu! Podľa údajov na etiketách. Podľa druhu, farby, znečistenia a teploty. Neprekračujte maximálne naplnenie. Dodržiavajte pokyny v kapitole Dôležité informácie -> strana 12. Vložte do pračky veľké aj malé kusy bielizne. Zatvorte dvierka. Dbajte na to, aby sa bielizeň nezachytila medzi dvere a pryžové tesnenie. Pridajte prací prostriedok Pridajte príslušnú dávku podľa: množstva bielizne, znečistenia, tvrdosti vody, (kontaktujte Vášho dodávateľa vody) a pokynov výrobcu. Nalejte tekutý prací prostriedok do príslušného dávkovača a vložte do bubnu. Nastavenie** a prispôsobenie programu **Pokiaľ na displeji bliká symbol, je aktívna detská poistka. Prídavne funkcie, tlačidlo voľby a rýchlosti odstredenia. Všetky tlačidlá sú citlivé, stačí ľahký dotyk! Pri dlhšom dotyku tlačidla voľby a tlačidiel pre nastavenie rýchlosti odstredenia sa nastavené voľby automaticky spustí! Voľba (Štart/Doplnenie) Volič programov pre zapnutie a vypnutie pračky a pre voľbu programu. Je možné otáčať v oboch smeroch. 5

34 Pranie Násypka na pracie prostriedky s komorami I, II Bubon Ovládací panel Rukoväť dvierok Krytka pre údržbu Pranie 6

35 Vybranie bielizne Otvorte vkladacie dvierka a vyberte bielizeň. Pokiaľ je aktívny (= bez záverečného odstredenia): Nastavte programový volič na odčerpanie alebo odstredenie. Zvoľte Štart/Doplnenie. - Odstráňte eventuálne cudzie telesá - nebezpečenstvo vzniku hrdze. - Dvierka a násypku nechajte otvorené, aby mohla vyschnúť zostatková voda. Zatvorte vodovodný kohútik Pri modeloch s Aqua-Stopom nie je potrebné -> upozornenie v návode na inštaláciu. Vypnutie Volič programov nastavte na vyp.. Koniec programu, keď bliká (Štart/Doplnenie) a na displeji sa zobrazí -0-. Prerušenie programu... pri programe s vysokou teplotou: Nechajte bielizeň vychladnúť: Zvoľte plákanie/odstredenie. Stlačte (Štart/Doplnenie). Pri programe s nižšou teplotou: Zvoľte plákanie/odstredenie (deaktivujte tlačidlo (voda plus)) alebo odčerpanie. Stlačte (Štart/Doplnenie). Zmena programu, keď ste nedopatrením zvolili nesprávny program: Zvoľte program opäť. Stlačte (Štart/Doplnenie). Nový program začne od začiatku. Doplnenie bielizne, keď ste zvolili (Štart/Doplnenie) a na displeji sa zobrazí YES. Pokiaľ svieti NO, nie je možné dvierka otvoriť. Stlačte (Štart/Doplnenie). 7

36 Individuálne nastavenia Tlačidlo voľby Ready In (Čas ukončenia) Pri zvolení programu sa zobrazí príslušná dĺžka programu. Štart programu môžete pred jeho spustením odložiť. Čas ukončenia je možné nastaviť v hodinových krokoch, max. 24 h. Stlačte tlačidlo Ready In (Čas ukončenia) toľkokrát, pokiaľ sa nezobrazí požadovaný počet hodín (h=hodina). Stlačte (Štart/Doplnenie). Po spustení programu už nie je možné nastaviť. Rýchlosť odstredenia Pred spustením programu a keď zvolený program plynie, je možné nastaviť rýchlosť odstredenia alebo (bez záverečného odstredenia, bielizeň zostane ležať v poslednej plákacej vode, displej - - -). Výsledok závisi na fáze, v ktorej sa program nachádza. Maximálna zvoliteľná rýchlosť odstredenia závisí na module a nastavenom programe. Prídavné funkcie SpeedPerfect EcoPerfect (ochrana proti pokrčeniu) (voda plus) Pre pranie na kratší čas s porovnateľnou účinnosťou prania ako pri štandardnom programe. Maximálne naplnenie. Pre úsporu energie pri porovnateľnej účinností prania ako pri štandardnom programe. Špeciálny priebeh odstredenia s nasledovným načuchraním. Šetrné záverečné odstredenie - mierne zvýšená zostatková vlhkosť bielizne. Zvýšená hladina vody a dodatočný plákací cyklus, predĺžený čas prania. Pre oblasti s veľmi mäkkou vodou pre ďalšie zlepšenie výsledku plákania. Detská poistka a doplnenia bielizne Zaistenie pračky proti neúmyselnej zmene nastavených funkcií. Detská poistka/ ZAP/VYP: po spustení/ukončení p programu držte cca 5 sekúnd zablokovanie stlačené tlačidlo (Štart/Doplnenie). spotrebiča Upozornenie: Detská poistka môže zostať aktivovaná až do nasledujúceho spustenia programu aj po vypnutí pračky! Potom pred spustením programu detskú poistku deaktivujte a príp. opäť aktivujte po spustení programu. YES Pokiaľ chcete po spustení p programu doplniť ešte ďalšie kusy bielizne, Doplnenie bielizne stlačte tlačidlo (Štart/Doplnenie). Spotrebič skontroluje, či ešte je možné bielizeň doplniť. Svieti YES: Doplnenie je možné. Bliká NO: Počkajte, pokiaľ nesvieti YES. Upozornenie: Dvierka otvárajte, až keď svieti YES. NO: Nie je možné doplniť bielizeň. Upozornenie: Pri veľkom množstve vody, vysokej teplote alebo počas odstredenia sú dvierka z bezpečnostných dôvodov p zablokované. Pre pokračovanie programu stlačte tlačidlo (Štart/Doplnenie). (Štart/Doplnenie) Pre spustenie programu alebo doplnenie bielizne a pre aktiváciu/deaktiváciu detskej poistky. 8

37 Individuálne nastavenia Rýchlosť odstredenia 1. Aktivujte režim nastavenia hlasitosti signálu. 2. Nastavte hlasitosť... Nastavte na Otočte o 1 krok doprava Signály tlačidiel Stlačte a držte Informačné signály + 1 krok, uvoľnite * Príp. stlačte viackrát Nastavenie hlasitosti* priamo Dôležité upozornenia 1 krok Nastavenia hlasitosti* Šetríte bielizeň a práčku Vyprázdnite vrecká. Dávajte pozor na kovové diely (kancelárske sponky atď.). Citlivú bielizeň perte v sieťke/sáčku (punčocháče, záclony, podprsenky s ramienkami). Uzatvorte zipsové uzávery, zapnite poťahy. Vykefujte piesok z vreciek a záhybov. Odstráňte záclonové valčeky alebo ich zaviažte do sieťky alebo sáčku. Nastavte na Pranie s rôznym stupňom znečistenia Novú bielizeň perte samostatne. Ľahko Bez predpierky. Príp. zvoľte prídavnú funkciu SpeedPerfect. Príp. škvrny dopredu ošetrite. Silne Naplňte menej bielizne. Zvoľte program s predpierkou (predpierka na º30 C). Namáčanie Vložte bielizeň rovnakej farby. Do komory II dajte namáčací alebo prací prostriedok podľa údajov výrobcu. Volič programov nastavte na farebná º30 C a stlačte (Štart/Doplnenie). Po cca 10 minútach stlačte (Štart/Doplnenie), čím program pozastavíte. Po uplynutí požadovaného času namáčania opäť stlačte (Štart/Doplnenie), ak má program pokračovať, alebo program zmeňte. Škrobenie Bielizeň by nemala byť ošetrená avivážou. Škrobenie je možné vykonávať tekutým škrobom v rámci všetkých pracích programov. Škrob dávkujte podľa údajov výrobcu do komory pre aviváž. Farbenie/odfarbovanie Farbenie iba pre potreby domácnosti. Soľ môže poškodiť nerezovú oceľ! Riaďte sa inštrukciami výrobcu prostriedkov na odfarbenie. V pračke nevykonávajte odfarbovanie bielizne. 9

38 Prehľad programov 10 Prídavné funkcie; upozornenia. Typ bielizne Programy ºC Max. (kg) SpeedPerfect*, EcoPerfect, (ochrana proti pokrčeniu), (voda plus) Odolné textílie, Bavlnené alebo ľanové textílie s možnosťou vývarky. 7,0/ 4,0* Farebná 30, 40, 60, 90 ºC + predpierka 40 ºC SpeedPerfect*, EcoPerfect, (ochrana proti pokrčeniu), (voda plus) SpeedPerfect*, EcoPerfect, (ochrana proti pokrčeniu), (voda plus); rôzne druhy bielizne je možné prať spoločne SpeedPerfect*, EcoPerfect, (ochrana proti pokrčeniu), (voda plus); medzi jednotlivým plákaním neprebieha odstredenie Mimoriadne šetrný prací program pre zabránenie zrážaniu bielizne, dlhšie prestávky počas programu (textílie ležia v pracom roztoku) Krátky program cca 15 minút, vhodný pre mierne zašpinenú bielizeň Nekrčivé textílie vyrobené z bavlny, ľanu, syntetických vláken alebo zmiešaných tkanín. Ľahko udržovateľné 30, 40, 60 ºC Textílie vyrobené z bavlny alebo nekrčivých tkanín. 3,0 Mix 40 ºC Jemná/Hodváb 30 ºC Pre jemné textílie, napr. z hodvábu, saténu, syntetických vláken alebo zmiešaných tkanín (napr. záclony). Vlna studený, 30 ºC 2,0 Vlna pre pranie v ruke alebo v pračke alebo textílie s obsahom vlny. Extra krátky 15' 30 ºC Nekrčivé textílie vyrobené z bavlny, ľanu, syntetických vláken alebo zmiešaných tkanín. Prídavné programy plákanie / odstredenie, odčerpanie Redukované naplnenie pri prídavnej funkcii SpeedPerfect. Ako krátky program je ideálne vhodný program - Mix 40 ºC s maximálnou rýchlosťou odstredenia. Programy bez predpierky - prací prostriedok dajte do komory II, programy s predpierkou - prací prostriedok rozdeľte do komory I a II. * Robert Bosch Hausgeräte GmbH Carl-Wery-Str München / Deutschland 0509 / WAE24362BY... *450965*
