Mnohostranné, flexibilní a pevné. Spojky. Kovové spojky

Transkript

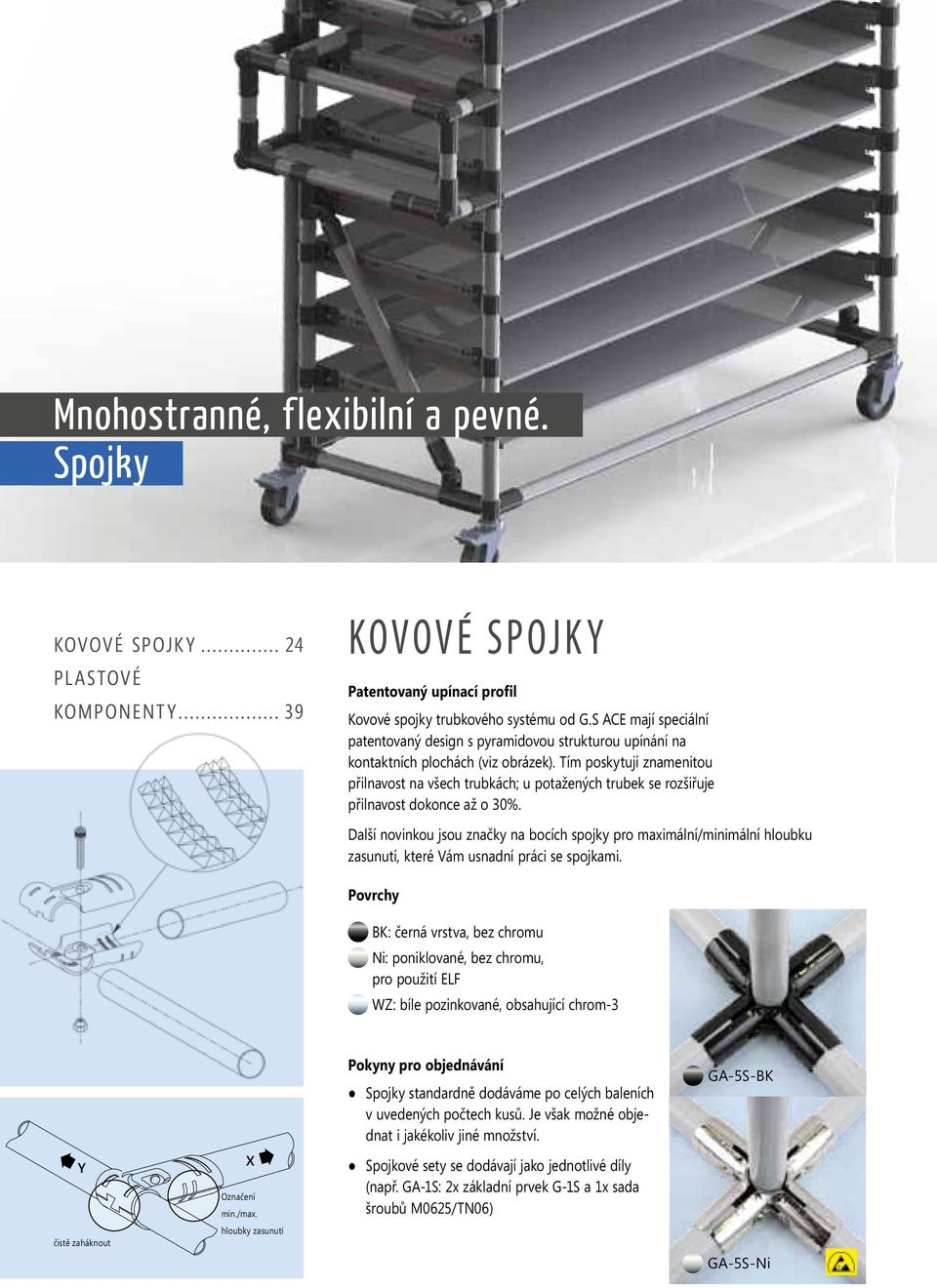

1 Mnohostranné, flexibilní a pevné. Spojky Kovové spojky pl a stové komponenty Kovové spojky Patentovaný upínací profil Kovové spojky trubkového systému od G.S ACE mají speciální patentovaný design s pyramidovou strukturou upínání na kontaktních plochách (viz obrázek). Tím poskytují znamenitou přilnavost na všech trubkách; u potažených trubek se rozšiřuje přilnavost dokonce až o %. Další novinkou jsou značky na bocích spojky pro maximální/minimální hloubku zasunutí, které Vám usnadní práci se spojkami. Povrchy BK: černá vrstva, bez chromu Ni: poniklované, bez chromu, pro použití ELF WZ: bíle pozinkované, obsahující chrom-3 Y čistě zaháknout X Označení min./max. hloubky zasunutí Pokyny pro objednávání Spojky standardně dodáváme po celých baleních v uvedených počtech kusů. Je však možné objednat i jakékoliv jiné množství. Spojkové sety se dodávají jako jednotlivé díly (např. GA-1S: 2x základní prvek G-1S a 1x sada šroubů M0625/TN06) GA-5S-BK GA-5S-Ni

2 Trubkový systém od G.S ACE 25 Přehled Základní spojky GA-1S GA-1BS GA-2S GA-3S GA-4S 26 GA-5S GA-6S GA-66 GA-6BS Diagonální s p o j k y GA-7S 28 GA-27S GA-13S GA-14S GA-S GA-60S Úhlové spojky 31 GA-90S GA-110S GA-160S Přípevnění desek GA-15S GA-16S 32 CM-A Otočné a kluzné GA-12S GA-17S GA-18S GA-24S spojky GA-25S Zvláštní GA-101 Ø 27,6 GA-102 Ø 28,6 GA-103 GA-34S rozměry Ø 28,6 Ø 27,6 Další spojky GA-8S GA-9S GA-20S GA-21S GA GA-44 GA-104

3 26 Trubkový systém G.S ACE Základní spojky G-1S G-1BS G-1S-WZ G-1S-BK G-1S-Ni Hmotnost: 68 g Množství/balení: 240 G-1BS-WZ G-1BS-BK G-1BS-Ni Hmotnost: 61 g Množství/balení: 240 G-2S G-3S G-2S-BK G-2S-WZ G-2S-Ni Hmotnost: 95 g Množství/balení: 150 G-3S-BK G-3S-WZ G-3S-Ni Hmotnost: 120 g Množství/balení: 70 G-4S G-6S G-4S-WZ G-4S-BK G-4S-Ni Hmotnost: 107 g Množství/balení: 180 G-6S-WZ G-6S-BK G-6S-Ni Hmotnost: 48 g Množství/balení: 170 G-66 Nástupce G-6S Slidepipe G-66-BK G-66-WZ G-66-Ni Hmotnost: 29 g Množství/balení: 160 GA-1S G-6BS 40 GA-6BS GA-6S 11 Příklad použití G-6BS-WZ G-6BS-BK G-6BS-Ni 25 Hmotnost: 42 g Množství/balení: 240

4 Trubkový systém od G.S ACE 27 GA-1S GA-1BS GA-1S GA-4S GA-5S Spojka Spojka, 2/3 obejmutí trubky GA-3S 2x G-1S 2x G-1BS GA-2S Příklad použití GA-2S GA-3S GA-4S GA-5S Spojka rohová Spojka třístranná Spojka dvojitá Spojka křížový tvar 1x G-2S 1x G-3S 2x sada M0625/TN06 2x G-2S 1x G-4S 3x sada M0625/TN06 2x G-4S 2x sada M0625/TN06 4x G-2S 4x sada M0625/TN06 GA-6S GA-66 GA-6BS Spojka křížová 2x G-6S Spojka křížová, přesný hliníkový odlitek 2x G-66 Vyztužení, 2/3 obejmutí trubky 2x G-6BS

5 28 Trubkový systém od G.S ACE Diagonální spojky G-7AS G-7BS 38 G-7AS-WZ Hmotnost: 44 g G-7BS-WZ G-7AS-BK G-7AS-Ni Množství/balení: 0 G-7BS-BK G-7BS-Ni Hmotnost: 52 g Množství/balení: 0 G-7CS G-13AS G-7CS-WZ Hmotnost: 62 g G-13AS-WZ G-7CS-BK G-7CS-Ni Množství/balení: 210 G-13AS-BK G-13AS-Ni Hmotnost: 62 g Množství/balení: 160 G-13BS G-14S G-13BS-WZ G-13BS-BK G-13BS-Ni Hmotnost: 62 g Množství/balení: 160 G-14S-WZ G-14S-BK G-14S-Ni Hmotnost: 52 g Množství/balení: 260 G-S G-60S G-S-WZ G-S-BK G-S-Ni Hmotnost: 60 g Množství/balení: 240 G-60S-WZ G-60S-BK G-60S-Ni Hmotnost: 76 g Množství/balení: 200

6 Trubkový systém od G.S ACE 29 Příklad použití GA-60S GA-S GA-14S GA-13S GA-7S GA-27S GA-13S GA-7S Diagonální spojka, kloub otočný o 180 2x G-7AS 2x G-7BS 2x sada M0625/TN06 Diagonální spojka, volně pohyblivá 2x G-7CS 2x G-7BS 3x sada M0625/TN06 Spojka zahnutá 45, pevná 1x G-13AS 1x G-13BS GA-14S GA-S GA-60S Diagonální spojka dvojitá, klouby otočné o 180 2x G-14S 4x G-7BS 4x sada M0625/TN06 Diagonální spojka 2x G-S Diagonální spojka 60 2x G-60S

7 Trubkový systém G.S ACE 31 Úhlové spojky G-90S R44 GA-110S 90 G-90S-BK G-90S-WZ G-90S-Ni Hmotnost: 97 g Množství/balení: 100 G-110S G-110S-WZ G-110S-BK G-110S-Ni Hmotnost: 103 g Množství/balení: 100 G-160S GA-160S G-160S-WZ G-160S-BK G-160S-Ni Hmotnost: 105 g Množství/balení: 100 GA-90S Příklad použití GA-90S GA-110S GA-160S Úhlová spojka 90 2x G-90S Úhlová spojka 110 2x G-110S 2x sada M0625/TN06 Úhlová spojka 160 2x G-160S 2x sada M0625/TN

8 32 Trubkový systém G.S ACE Připevnění desek CM-A GA-15S GA-16S Příklady použití G-15AS GA-15S GA-16S 51 G-15AS-WZ G-15AS-BK G-15BS G-15AS-Ni Hmotnost: 40 g Množství/balení: 480 Spojka pro připevnění desek a jiné aplikace (např. připevnění monitoru) 1x G-15AS 1x G-15BS 1x M0610 Spojka pro připevnění desek a jiné aplikace 2x G-16S Připevňovací sada podle použití G-15BS-WZ G-15BS-BK G-15BS-Ni Hmotnost: 37 g Množství/balení: 480 CM-A CM-B G-16S WZ Uchycení desky, roh WZ Uchycení desky, roh G-16S-WZ G-16S-BK G-16S-Ni Hmotnost: 49 g Množství/balení: 0 Hmotnost: 100 g Množství/balení: 60 Hmotnost: 71 g Množství/balení: NOVÉ

9 Trubkový systém G.S ACE Otočné a kluzné spojky G-12S 36 otočné uložení G-12S-WZ G-12S-BK G-12S-Ni Hmotnost: 60 g Množství/balení: 210 GA-12S G-17S G-17S-WZ G-17S-BK G-17S-Ni Hmotnost: 57 g Množství/balení: 200 G-18S Další úhlové spojky na straně 105. GA-12S GA-17S G-24S G-18S-WZ G-18S-BK G-18S-Ni Hmotnost: 57 g Množství/balení: 180 Otočná spojka, otočná a posuvná okolo trubky 2x G-12S 1x GAP-12 Otočná příčná spojka, jednostranně otočná a posuvná 2x G-17S 1x GAP-12 * G-24S-WZ G-24S-BK G-24S-Ni Hmotnost: 95 g Množství/balení: 150 GA-18S GA-24S GAP-12 GAP-12-E elektricky vodivé provedení Kluzná vložka Hmotnost: 7 g Množství/balení: 600 * Poznámka: GA-17S-Ni se dodává s GAP-12-E (elektricky vodivé). Otočná příčná spojka, oboustranně otočná a posuvná 2x G-18S 2x GAP-12 Otočná spojka dvojitá, otočná a posuvná okolo trubky 2x G-24S 1x GAP-12 2x sada M0625/TN

10 34 Trubkový systém G.S ACE BUSH-12 GA-25S Kluzná vložka Ø 28, kov GAP-44 Hmotnost: g Množství/balení: 180 Spojka s otočným uložením 1x G-25AS 1x G-25BS 1x GAP-12 1x M0610 Kluzná vložka Ø 28, plast Hmotnost: 12 g bílá G-25AS G-25AS-WZ G-25AS-BK G-25AS-Ni Hmotnost: 50 g Množství/balení: 360 G-25BS G-25BS-BK G-25BS-WZ G-25BS-Ni Hmotnost: 43 g Množství/balení: 360 Příklad použití trubkového systému

11 Trubkový systém od G.S ACE Zvláštní rozměry G-101 Ø 27.6 GA-101 Ø 27,6 GA-102 Ø 28,6 Ø 28,6 Ø 27,6 G-101-WZ G-101-BK G-101-Ni 42 Hmotnost: 74 g Množství/balení: 180 Ø 28.6 Spojka, širší průměr ve směru držení 2x G-101 Spojka, širší průměr ve směru tahu 2x G-102 Ø 27.6 Ø 28.6 G-102 Ø Ø Ø 27.6 G-102-WZ G-102-BK G-102-Ni 42 Hmotnost: 74 g Množství/balení: 200 Ø 27.6 GA-103 GA-34S G-103 Ø 32.6 Ø 27.6 Nasazovací spojka pro montáž na standardní spojky 2x G-103 Nasazovací spojka pro montáž na standardní spojky 2x G-34S 2x sada M0625/TN06 G-103-WZ G-103-BK G-103-Ni Hmotnost: 71 g Množství/balení: 240 Ø 32.6 G-34S G-34S-WZ G-34S-BK G-34S-Ni Hmotnost: 105 g Množství/balení: 180 GA-103 GA-103 Příklad použití

12 36 Trubkový systém od G.S ACE Další spojky G-8S GA-9S G-8S-WZ G-8S-BK G-8S-Ni Hmotnost: 48 g Množství/balení: 0 GA-104 G-28 Nahrazuje G-8S GA-8S G-28-BK G-28-WZ G-28-Ni Hmotnost: 51 g Množství/balení: 240 Příklad použití G-9S G-20S G-9S-WZ Hmotnost: 120 g G-20S-WZ G-9S-BK G-9S-Ni Množství/balení: 100 G-20S-BK G-20S-Ni Hmotnost: 64 g Množství/balení: 200 G-21S G-44 G-21S-WZ Hmotnost: 54 g G-44-WZ G-21S-BK G-21S-Ni Množství/balení: 210 G-44-BK G-44-Ni Hmotnost: 70 g Množství/balení: 270 G-104 G-104-WZ G-104-BK G-104-Ni Hmotnost: 70 g Množství/balení: 240

13 Trubkový systém od G.S ACE 37 GA-20S Plochá trubka GA-21S Příklady použití GA-8S GA-9S GA-20S GA-21S Příčná spojka pro souběžné trubky 2x G-8S Dvojitá spojka pro souběžné trubky 2x G-9S Spojka pro ploché trubky 1x G-20S 1x G-1S Rychlé přestavení 2x G-21S 1x sada HM0620/TN06 GA-28 GA-44 GA-104 PC-21 Příčná spojka pro souběžné trubky 2x G-28 Spojovací kus 2x G-44 Připojení na rovné plochy 2x G-104 Závěs trubky (pro GA 21-S, strana 37) Hmotnost: 57 g Množství/balení: 150

14 38 Trubkový systém od G.S ACE Úchyty trubek / kluzných trubek Varianty : větší hák pro prostorově úsporné nasazení na kovovou spojku GS-A GS-A- GS-B GS-B- GS-B-1 WZ WZ WZ Držák kluzné trubky Hmotnost: 106 g Množství/balení: 100 Držák kluzné trubky s plochým dorazem Hmotnost: 1 g Množství/balení: 70 Držák kluzné trubky s kulatým dorazem Hmotnost: 116 g Množství/balení: GS-C GS-D GS-11 GS-D- WZ WZ WZ Držák kluzné trubky Hmotnost: 85 g Množství/balení: 80 Držák kluzné trubky s dorazem Hmotnost: 116 g Množství/balení: 80 Regulovatelný držák kluzné trubky Hmotnost: 73 g Množství/balení: Pro varianty platí jiné hmotnosti a balicí jednotky

15 Trubkový systém G.S ACE 39 Plastové komponenty Barvy, materiál Plastové spojky jsou vyrobeny z ABS a jsou k dostání v těchto barvách: slonová kost (-i) šedá (-G) černá (-B) Další barvy na poptávku Pokyny pro objednávání Všechny díly lze objednat po celých baleních i jednotlivých kusech. Lepené spoje Plastové spolky lze lepit, aby bylo dosaženo trvalé a stabilní spojení. Dbejte, aby byly lepené plochy čisté jak konec trubky, tak i vnitřní plocha spojky. Lepidlo nanášejte rovnoměrně. Dejte pozor, aby se ze spojení nevytlačilo žádné lepidlo, neboť lepidlo narušuje plastové opláštění trubky a plastové spojky. Doba klidu: Nejméně 10 až 15 minut nechte vytvrdnout. Po 24 hodinách (při pokojové teplotě) je spojení cca z 80% vytvrdlé Lepidlo BEE Lepidlo pro lepení plastových spojek s trubkami D-Coat pipe, plechovka à 0 g (menší množství na poptávku). Změny barev, sortimentu a technických detailů vyhrazeny

16 40 Trubkový systém od G.S ACE Přehled Obecné spojky z plastu GAP-01 GAP-02 GAP-05 GAP-13 GAP GAP-18 GAP-24 GAP-25 GAP-26 GAP-27 GAP-28 GAP-29 GAP- GAP-31 Dělicí GAP-19 GAP-23 díly z plastu 43 GAP-34 GAP-39 Další plastové spojky GAP-03 GAP-04 GAP GAP-08 GAP-09 GAP-10R/L GAP-11 GAP-16 GAP-17 GAP-37A GAP-41 GAP-42 GAP-43 GAP-46 GAP-47

17 Trubkový systém od G.S ACE 41 Obecné spojky z plastu GAP-01 Spojka T Hmotnost: g Množství/balení: 150 GAP-02A Rohová spojka Hmotnost: 45 g Množství/balení: 75 GAP-02B Hranová spojka Hmotnost: 48 g Množství/balení: 75 GAP-05 Úhlová spojka Hmotnost: 32 g Množství/balení: 150 GAP-13 Plastová rohová spojka Hmotnost: 59 g Množství/balení: 75 GAP-14 Plastová rohová spojka s ochranou proti nárazu Hmotnost: 76 g Množství/balení: 75 GAP-18 Spojka T Hmotnost: 22 g Množství/balení: 240

18 42 Trubkový systém od G.S ACE GAP-24A Křížová spojka Hmotnost: 60 g Množství/balení: 75 GAP-24B Křížová spojka pro průchozí trubku Hmotnost: 57 g Množství/balení: 75 GAP-25A Křížová spojka, s podpěrnou trubkou Hmotnost: 75 g Množství/balení: 45 GAP-25B Křížová spojka pro průchozí trubku, s podpěrnou trubkou Hmotnost: 72 g Množství/balení: 45 GAP-26A Křížová spojka pro opěrnou trubku GAP-26B Křížová spojka pro průchozí opěrnou trubku Hmotnost: 55 g Množství/balení: 75 Hmotnost: 54 g Množství/balení: 75 GAP-27A Dvojitá spojka pro opěrnou trubku GAP-27B Dvojitá spojka pro průchozí opěrnou trubku Hmotnost: g Množství/balení: 150 Hmotnost: g Množství/balení: 150 GAP-28A Hranová spojka pro opěrnou trubku GAP-28B Hranová spojka pro průchozí opěrnou trubku Hmotnost: 46 g Množství/balení: 90 Hmotnost: 44 g Množství/balení: 90

19 Trubkový systém od G.S ACE 43 GAP-29A Spojka T Hmotnost: 45 g Množství/balení: 90 GAP-29B Spojka T pro průchozí trubku Hmotnost: 43 g Množství/balení: 90 GAP- Vyztužení pro průchozí trubku GAP-31 Zakončení trubky pro zavěšení Hmotnost: 25 g Množství/balení: 210 Hmotnost: 20 g Množství/balení: 210 Dělicí díly z plastu GAP-19 Příchytka na trubku Hmotnost: 9 g Množství/balení: 750 GAP-23 Plastový držák (s připevňovacím materiálem) Hmotnost: 20 g Množství/balení: 1500 Ø GAP-34 Příchytka na trubku Hmotnost: 14 g Množství/balení: 500 GAP-39 Dělicí díl Hmotnost: 47 g Množství/balení: 120

20 44 Trubkový systém od G.S ACE Další plastové spojky GAP-03 Vnější uzávěr Hmotnost: 9 g Množství/balení: 900 GAP-4-C Vnitřní uzávěr Hmotnost: 3 g Množství/balení: 1500 (viz strana 59) GAP-07 Držák trubky Hmotnost: 11 g Množství/balení: 450 GAP-08 Příchytka na trubku Hmotnost: 5 g Množství/balení: 1200 Ø GAP-09-C Plastová vložka pro trubky Ø 28 x 1,0 GAP-09-S Plastová vložka pro trubky SUS Ø 28 x 0,7 Hmotnost: 16 g Množství/balení: 450 Hmotnost: 16 g Množství/balení: 450 Ø 23 Ø Ø 12 Ø 12 Ø 29 Ø 29 GAP-10R GAP-10L Koncovky pro rukojeti Hmotnost: 45 g Množství/balení: 120 GAP-11 Kónický kroužek, usnadňuje přechod u kluzných tratí Hmotnost: 2 g Množství/balení: 2500 Ø Ø

21 Trubkový systém od G.S ACE 45 GAP-16 Spojení trubek k nacvaknutí Hmotnost: 18 g Množství/balení: 0 GAP-17 Držák trubky Hmotnost: 14 g Množství/balení: 400 GAP-37A Připevnění lišty Připevnění lišty vysoké, krátké, pro DP-A * GAP-37B pro DP-A* Hmotnost: 11 g Množství/balení: 600 Hmotnost: 19 g Množství/balení: 0 GAP-41 Příčná spojka 45 GAP-42 Příčná spojka 45 dvojitá Hmotnost: 45 g Množství/balení: 90 GAP-43 Spojka paralelní Hmotnost: 28 g Množství/balení: 150 GAP-46 Držák trubky Hmotnost: 13 g Množství/balení: 450 GAP-47 Přechod na Ø 32 mm Hmotnost: g Množství/balení: Ø 32 Ø 28 * navíc je potřeba: S10420 a MS04 Objednávejte prosím samostatně. Potřebujete lepidlo? Pak máme přesně to správné pro Vás na straně 39.
