1 TECHNICKÝ POSTUP TPT 0036A TECHNOLOGIE PROPOJENÍ KOLOKAČNÍHO ROZVÁDĚČE S MDF ČESKÉHO TELECOMU, A.S. ZMĚNA A Tento dokument je předmětem práv vykonávaných společností ČESKÝ TELECOM, a.s., a je jejím duševním vlastnictvím. Tento dokument, ani jeho části, nesmí být bez prokazatelného předchozího souhlasu ČESKÉHO TELECOMU, a.s., rozmnožován, upravován ani převáděn do jiného jazyka, používán k jinému účelu, než pro který je určen, nebo poskytován dalším osobám. Za účelem, pro který je tento dokument určen, lze z poskytnuté kopie za podmínky prokazatelného souhlasu ČESKÉHO TELECOMU, a.s., zhotovit nutné množství pracovních kopií pro potřebu uživatele při vykonávání pracovních činností na jeho konkrétním pracovišti, přičemž pro tyto pracovní kopie platí stejná omezení jako pro původní dokument. Původní dokument a pracovní kopie musí být po skončení užívání vráceny příslušnému útvaru ČESKÉHO TELECOMU, a.s., popř. prokazatelně a nevratně zničeny či vymazány. Při nedodržení tohoto ustanovení vzniká porušující osobě povinnost nahradit ČESKÉMU TELECOMU, a.s. škodu vzniklou tímto neoprávněným zásahem do práv ČESKÉHO TELECOMU, a.s. Schváleno tpt0036v2.00

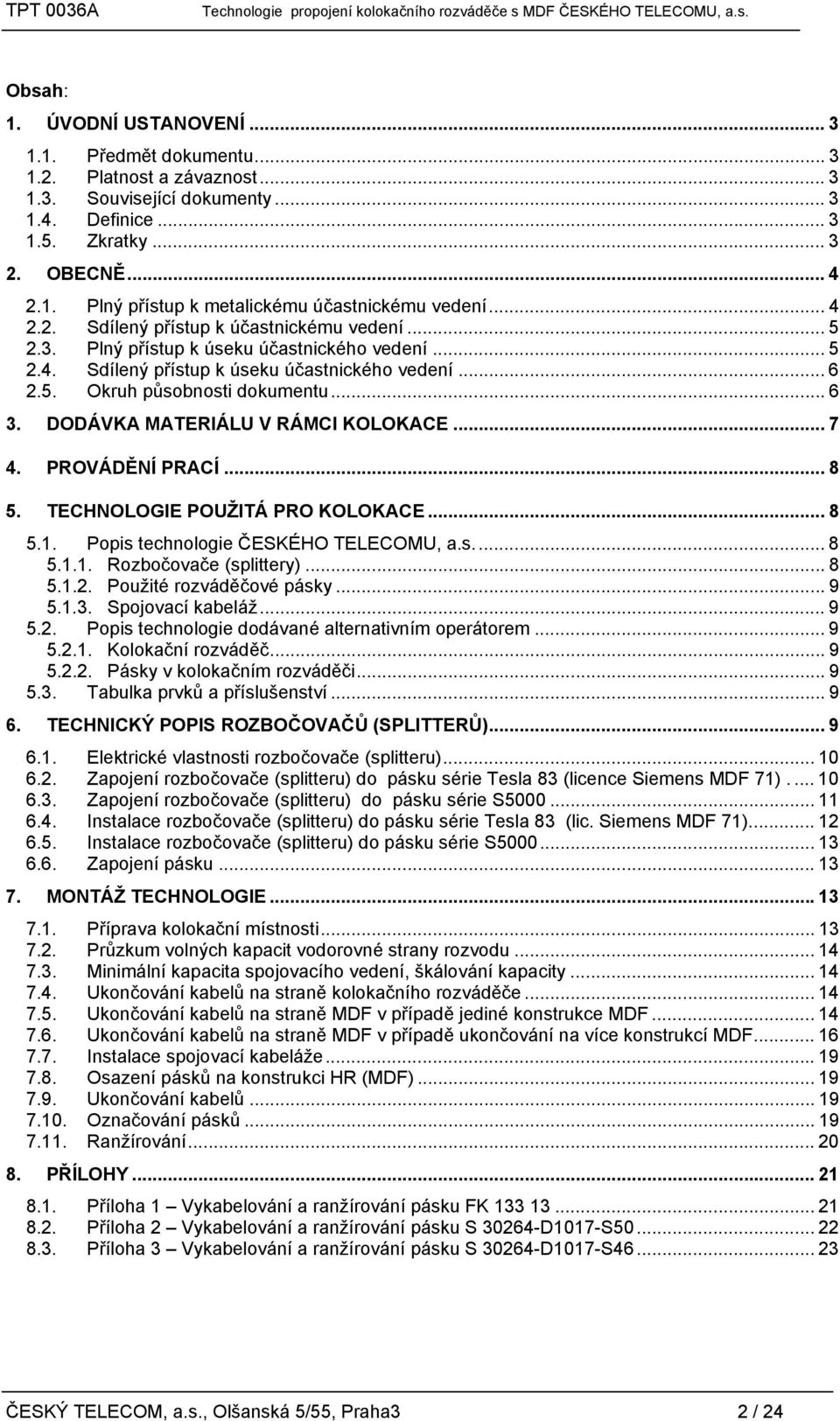

2 Obsah: 1. ÚVODNÍ USTANOVENÍ Předmět dokumentu Platnost a závaznost Související dokumenty Definice Zkratky OBECNĚ Plný přístup k metalickému účastnickému vedení Sdílený přístup k účastnickému vedení Plný přístup k úseku účastnického vedení Sdílený přístup k úseku účastnického vedení Okruh působnosti dokumentu DODÁVKA MATERIÁLU V RÁMCI KOLOKACE PROVÁDĚNÍ PRACÍ TECHNOLOGIE POUŽITÁ PRO KOLOKACE Popis technologie ČESKÉHO TELECOMU, a.s Rozbočovače (splittery) Použité rozváděčové pásky Spojovací kabeláž Popis technologie dodávané alternativním operátorem Kolokační rozváděč Pásky v kolokačním rozváděči Tabulka prvků a příslušenství TECHNICKÝ POPIS ROZBOČOVAČŮ (SPLITTERŮ) Elektrické vlastnosti rozbočovače (splitteru) Zapojení rozbočovače (splitteru) do pásku série Tesla 83 (licence Siemens MDF 71) Zapojení rozbočovače (splitteru) do pásku série S Instalace rozbočovače (splitteru) do pásku série Tesla 83 (lic. Siemens MDF 71) Instalace rozbočovače (splitteru) do pásku série S Zapojení pásku MONTÁŽ TECHNOLOGIE Příprava kolokační místnosti Průzkum volných kapacit vodorovné strany rozvodu Minimální kapacita spojovacího vedení, škálování kapacity Ukončování kabelů na straně kolokačního rozváděče Ukončování kabelů na straně MDF v případě jediné konstrukce MDF Ukončování kabelů na straně MDF v případě ukončování na více konstrukcí MDF Instalace spojovací kabeláže Osazení pásků na konstrukci HR (MDF) Ukončování kabelů Označování pásků Ranžírování PŘÍLOHY Příloha 1 Vykabelování a ranžírování pásku FK Příloha 2 Vykabelování a ranžírování pásku S D1017-S Příloha 3 Vykabelování a ranžírování pásku S D1017-S ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 2 / 24

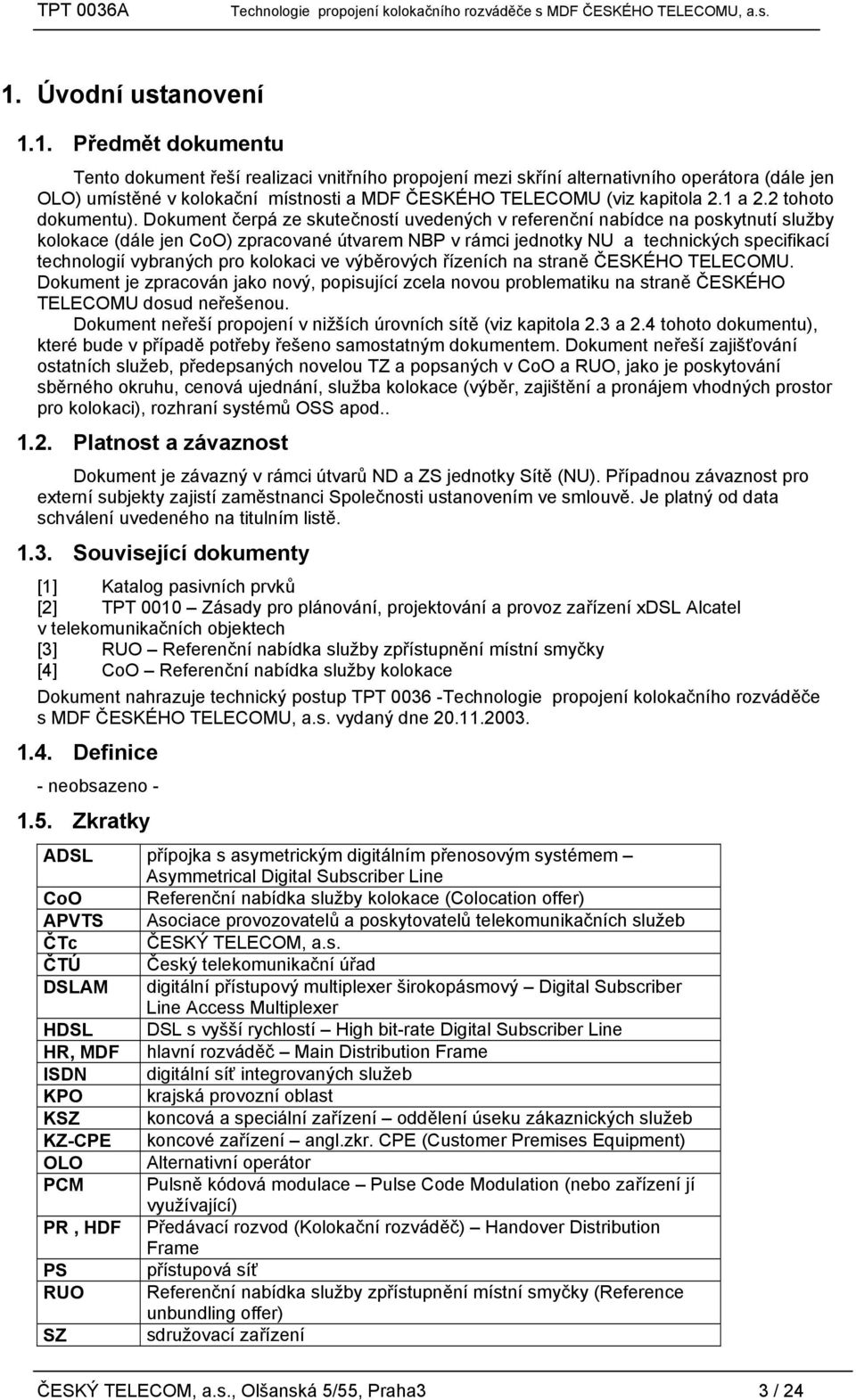

3 1. Úvodní ustanovení 1.1. Předmět dokumentu Tento dokument řeší realizaci vnitřního propojení mezi skříní alternativního operátora (dále jen OLO) umístěné v kolokační místnosti a MDF ČESKÉHO TELECOMU (viz kapitola 2.1 a 2.2 tohoto dokumentu). Dokument čerpá ze skutečností uvedených v referenční nabídce na poskytnutí služby kolokace (dále jen CoO) zpracované útvarem NBP v rámci jednotky NU a technických specifikací technologií vybraných pro kolokaci ve výběrových řízeních na straně ČESKÉHO TELECOMU. Dokument je zpracován jako nový, popisující zcela novou problematiku na straně ČESKÉHO TELECOMU dosud neřešenou. Dokument neřeší propojení v nižších úrovních sítě (viz kapitola 2.3 a 2.4 tohoto dokumentu), které bude v případě potřeby řešeno samostatným dokumentem. Dokument neřeší zajišťování ostatních služeb, předepsaných novelou TZ a popsaných v CoO a RUO, jako je poskytování sběrného okruhu, cenová ujednání, služba kolokace (výběr, zajištění a pronájem vhodných prostor pro kolokaci), rozhraní systémů OSS apod Platnost a závaznost Dokument je závazný v rámci útvarů ND a ZS jednotky Sítě (NU). Případnou závaznost pro externí subjekty zajistí zaměstnanci Společnosti ustanovením ve smlouvě. Je platný od data schválení uvedeného na titulním listě Související dokumenty [1] Katalog pasivních prvků [2] TPT 0010 Zásady pro plánování, projektování a provoz zařízení xdsl Alcatel v telekomunikačních objektech [3] RUO Referenční nabídka služby zpřístupnění místní smyčky [4] CoO Referenční nabídka služby kolokace Dokument nahrazuje technický postup TPT Technologie propojení kolokačního rozváděče s MDF ČESKÉHO TELECOMU, a.s. vydaný dne Definice - neobsazeno Zkratky ADSL přípojka s asymetrickým digitálním přenosovým systémem Asymmetrical Digital Subscriber Line CoO Referenční nabídka služby kolokace (Colocation offer) APVTS Asociace provozovatelů a poskytovatelů telekomunikačních služeb ČTc ČESKÝ TELECOM, a.s. ČTÚ Český telekomunikační úřad DSLAM digitální přístupový multiplexer širokopásmový Digital Subscriber Line Access Multiplexer HDSL DSL s vyšší rychlostí High bit-rate Digital Subscriber Line HR, MDF hlavní rozváděč Main Distribution Frame ISDN digitální síť integrovaných služeb KPO krajská provozní oblast KSZ koncová a speciální zařízení oddělení úseku zákaznických služeb KZ-CPE koncové zařízení angl.zkr. CPE (Customer Premises Equipment) OLO Alternativní operátor PCM Pulsně kódová modulace Pulse Code Modulation (nebo zařízení jí využívající) PR, HDF Předávací rozvod (Kolokační rozváděč) Handover Distribution Frame PS přístupová síť RUO Referenční nabídka služby zpřístupnění místní smyčky (Reference unbundling offer) SZ sdružovací zařízení ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 3 / 24

4 Ostatní zkratky jsou vysvětleny v dokumentech uvedených v kapitole 1.3., nebo jsou všeobecně známé. 2. Obecně Pro potřeby tohoto materiálu uvádím orientační shrnutí základních faktů uvedených v referenční nabídce vydané ČESKÝM TELECOMEM. Shrnutí je zaměřeno na technické aspekty a představuje značné zjednodušení. Detailní informace lze nalézt v příslušných kapitolách a přílohách Referenční nabídky zpřístupnění metalického účastnického vedení a Nabídky služby kolokace (např.: CoO - Příloha 12 - Technická specifikace služby kolokace). Projekt uvolnění místní smyčky definuje základní případy uvolnění místní smyčky, které lze rozdělit z technického pohledu na následující dílčí případy: Z hlediska úrovně místní sítě, ve které dochází k propojení zařízení alternativního operátora a místní sítě ČESKÉHO TELECOMU lze definovat dva základní případy: Přístup k metalickému účastnickému vedení Přístup k úseku metalického účastnického vedení Z hlediska využití hovorového a nadhovorového pásma rozdělujeme přístup k metalickému účastnickému vedení na: Plný přístup k metalickému účastnickému vedení nebo úseku metalického účastnického vedení Sdílený přístup k metalickému účastnickému vedení nebo úseku metalického účastnického vedení Na základě kombinací obou kritérií můžeme odvodit čtyři základní případy zpřístupnění místní smyčky Plný přístup k metalickému účastnickému vedení Plným přístupem k metalickému účastnickému vedení rozumíme plné zpřístupnění místní smyčky, z místa hlavního rozvodu nebo obdobného zařízení. Alternativnímu operátorovi je zpřístupněno celé metalické účastnické vedení, přičemž operátor dle nastavených pravidel může využívat jak hovorové, tak nadhovorové pásmo. Tento případ ohraničují: hlavní rozvod nebo obdobné zařízení na straně ČESKÉHO TELECOMU koncový bod sítě ( u koncového účastníka). Do cesty mezi účastnickou smyčku a zařízením alternativního operátora není zařazen rozbočovač (splitter). Případ je znázorněn na obrázku číslo 1. Spojovací kabeláž ústředny TR SR UR KBS Technologie ČTc Technologie OLO PR Rozbočovač (Splitter) MDF Ranžír Kolokační místnost Obrázek č. 1 ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 4 / 24

5 2.2. Sdílený přístup k účastnickému vedení Sdíleným přístupem k metalickému účastnickému vedení rozumíme sdílené zpřístupnění místní smyčky, z místa hlavního rozvodu nebo obdobného zařízení. Alternativnímu operátorovi je zpřístupněno nadhovorové pásmo, ČESKÝ TELECOM,a.s. využívá hovorové pásmo. Opačný případ (ČESKÝ TELECOM,a.s. bude poskytovat datový přenos v nadhovorové části spektra a alternativní operátor bude poskytovat hlasové služby) není v žádném materiálu uvažován. Tento případ ohraničují: hlavní rozvod nebo obdobné zařízení na straně ČESKÉHO TELECOMU koncový bod sítě ( u koncového účastníka). Do cesty mezi účastnickou smyčku a zařízení alternativního operátora je zařazen rozbočovač (splitter), slučující hovorové pásmo ČESKÉHO TELECOMU a nadhovorové pásmo alternativního operátora. Případ je znázorněn na obrázku číslo 2. Spojovací kabeláž ústředny TR SR UR KBS Technologie ČTc Technologie OLO PR Rozbočovač (Splitter) MDF Ranžír Kolokační místnost Obrázek č. 2 Rozbočovač (splitter) integrovaný do pásku v MDF bude dodávat ČESKÝ TELECOM, a.s.. Tento splitter bude umístěn na vodorovné straně hlavního rozvodu. Koncový (zákaznický) rozbočovač (splitter) v případě, že nadhovorové pásmo využívá alternativní operátor, je plně v kompetenci tohoto alternativního operátora nebo vlastního zákazníka a ČESKÝ TELECOM, a.s. jej v tomto případě nedodává Plný přístup k úseku účastnického vedení Definice: Úsekem účastnického vedení se rozumí část účastnického vedení, která spojuje koncový bod sítě se soustřeďovacím bodem nebo se specifikovaným mezilehlým přístupovým bodem veřejné pevné telefonní sítě (Čl.I. 2 odst.6 novely zákona) Plným přístupem k úseku metalického účastnického vedení budeme ve většině případů rozumět jako plnému zpřístupnění místní smyčky, z místa některého z nižších rozváděčů v síti za hlavním rozvodem, tj. TR, SR, UR apod. Alternativnímu operátorovi je zpřístupněn celý úsek metalického vedení, např. ze SR k účastníkovi, přičemž operátor dle nastavených pravidel může využívat jak hovorové, tak nadhovorové pásmo. Tento případ ohraničují: Rozváděč (vyjma HR) na straně ČESKÉHO TELECOMU koncový bod sítě ( u koncového účastníka). Do cesty mezi účastnickou smyčku a zařízení alternativního operátora není zařazen rozbočovač (splitter). Případ je znázorněn na obrázku číslo 3. ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 5 / 24

6 Spojovací kabeláž ústředny Předávací rozvod ve venkovním provedení TR PR SR Ranžír UR KBS Technologie ČTc MDF Obrázek č Sdílený přístup k úseku účastnického vedení Definice: Úsekem účastnického vedení se rozumí část účastnického vedení, která spojuje koncový bod sítě se soustřeďovacím bodem nebo se specifikovaným mezilehlým přístupovým bodem veřejné pevné telefonní sítě (Čl.I. 2 odst.6 novely zákona) Sdíleným přístupem k úseku metalického účastnického vedení budeme ve většině případů rozumět jako sdílenému zpřístupnění místní smyčky, z místa některého z nižších rozváděčů v síti za hlavním rozvodem, tj. TR, SR, UR apod. V místě tohoto rozváděče je umístěn rozbočovač (splitter), pomocí kterého je sloučeno hovorové pásmo přicházející z ústředny ČESKÉHO TELECOMU s nadhovorovým pásmem přivedeným z venkovního předávacího rozváděče. Tento případ ohraničuji: Rozváděč (vyjma HR) na straně ČESKÉHO TELECOMU; koncový bod sítě ( u koncového účastníka). Do cesty mezi účastnickou smyčku a zařízení alternativního operátora je zařazen rozbočovač (splitter). Případ je znázorněn na obrázku číslo 4. Spojovací kabeláž ústředny Předávací rozvod ve venkovním provedení Technologie ČTc Ranžír TR PR Rozbočovač (Splitter) SR UR KBS MDF Obrázek č. 4 Koncový (účastnický) rozbočovač (splitter) je v tomto případě řešen vztahem alternativní operátor zákazník a není dodáván ČESKÝM TELECOMEM Okruh působnosti dokumentu Tento dokument řeší vnitřní propojení předávacího rozvodu alternativního operátora umístěného v kolokační místnosti a hlavního rozvodu ČESKÉHO TELECOMU, přičemž oba rozváděče se nacházejí ve shodné budově (fyzická kolokace). Dokument neřeší otázky vzdálené kolokace a propojení v nižších síťových úrovních (tj. přístup k úseku účastnického vedení dle principů popsaných v kapitolách 2.3 a 2.4). Technické řešení těchto služeb bude popsáno samostatnými dokumenty. ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 6 / 24

7 3. Dodávka materiálu v rámci kolokace Na základě dohody ČESKÉHO TELECOMU, a.s. a jednotlivých alternativních operátorů (OLO) na půdě APVTS bylo stanoveno následující rozdělení kompetencí týkajících se dodávek materiálu: Č. Položka Zajistí 1. Kolokační místnost včetně všech náležitostí (napájení, osvětlení, klimatizace, EPS, zajištění vstupů do objektu apod.) ČESKÝ TELECOM, a.s. 2. Kabelové rošty včetně instalace, zajištění průrazů zdí a požár. zabezpečení ČESKÝ TELECOM, a.s. 3. Zdvojené podlahy včetně instalace, příp. průrazů zdí a požár. zabezpečení ČESKÝ TELECOM, a.s. 4. Veškeré pásky umisťované na vodorovnou stranu MDF včetně rozbočovačů (splitterů) a instalace ČESKÝ TELECOM, a.s. 5. Propojovací kabely MDF - HDF (vedené po roštech nebo pod zdvojenou podlahou), včetně instalace, ukončení na obou ČESKÝ TELECOM, a.s. stranách (MDF i HDF) a měření. 6. Veškeré ranžírování na straně MDF ČESKÝ TELECOM, a.s. 7. Kolokační rozváděč (HDF), pouze jednozámkové konstrukce, Alternativní operátor (OLO) včetně montáže. Tato skříň smí obsahovat i technologii OLO. 8. Případná další skříň s technologií OLO Alternativní operátor (OLO) 9. Veškeré svorkovnice (pásky) v kolokačním rozváděči, a to včetně pásků, na kterých budou ukončeny kabely od MDF ČTc. Ukončování kabelů na svorkovnice dodané OLO bude provádět ČTc. 10. Veškeré ranžíry a práce v kolokačním rozváděči s výjimkou odstraňování poruch a měření na propojovací kabeláži HDF-MDF vykonávanými pracovníky ČTc. 11. Aktivní zařízení OLO. Podle informací z týmu LLU (NSG/NBP) si může OLO osadit v jím dodané skříni PR (HDF) i svá aktivní zařízení. Totéž v příp. dalších skříních. 12. Rozbočovač (splitter) u zákazníka (bude v kompetenci OLO nebo zákazníka) Alternativní operátor (OLO) Alternativní operátor (OLO) Alternativní operátor (OLO) Alternativní operátor (OLO) 1 Kolokační místnost 5 2 MDF místnost Pásky a konstrukce MDF dle stáv. typu rozvodu Legenda: viz tabulka Zdvojenou podlahou, pokud toto řešení je možné Obrázek č. 5 Splitter u zákazníka 12 ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 7 / 24

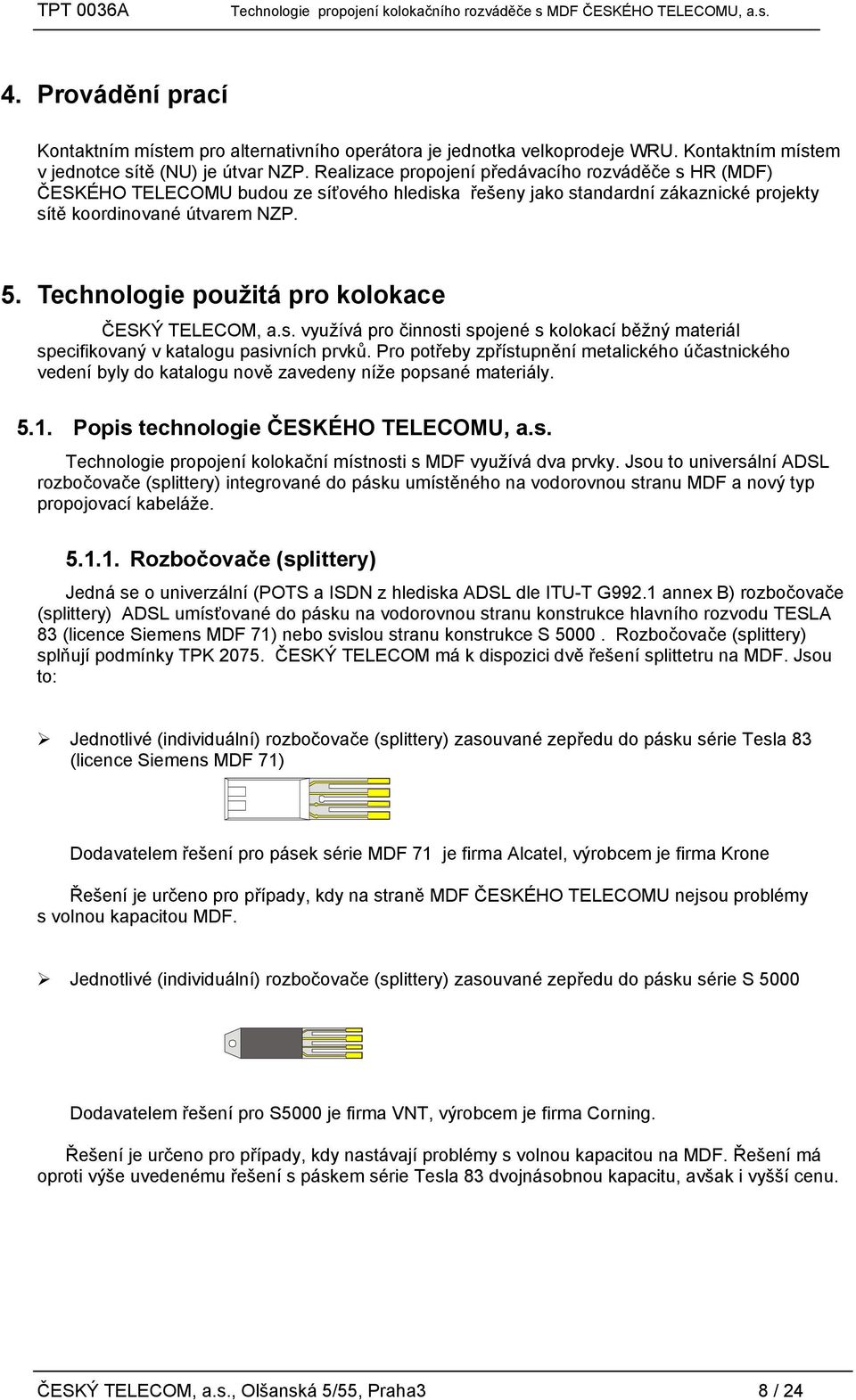

8 4. Provádění prací Kontaktním místem pro alternativního operátora je jednotka velkoprodeje WRU. Kontaktním místem v jednotce sítě (NU) je útvar NZP. Realizace propojení předávacího rozváděče s HR (MDF) ČESKÉHO TELECOMU budou ze síťového hlediska řešeny jako standardní zákaznické projekty sítě koordinované útvarem NZP. 5. Technologie použitá pro kolokace ČESKÝ TELECOM, a.s. využívá pro činnosti spojené s kolokací běžný materiál specifikovaný v katalogu pasivních prvků. Pro potřeby zpřístupnění metalického účastnického vedení byly do katalogu nově zavedeny níže popsané materiály Popis technologie ČESKÉHO TELECOMU, a.s. Technologie propojení kolokační místnosti s MDF využívá dva prvky. Jsou to universální ADSL rozbočovače (splittery) integrované do pásku umístěného na vodorovnou stranu MDF a nový typ propojovací kabeláže Rozbočovače (splittery) Jedná se o univerzální (POTS a ISDN z hlediska ADSL dle ITU-T G992.1 annex B) rozbočovače (splittery) ADSL umísťované do pásku na vodorovnou stranu konstrukce hlavního rozvodu TESLA 83 (licence Siemens MDF 71) nebo svislou stranu konstrukce S Rozbočovače (splittery) splňují podmínky TPK ČESKÝ TELECOM má k dispozici dvě řešení splittetru na MDF. Jsou to: Jednotlivé (individuální) rozbočovače (splittery) zasouvané zepředu do pásku série Tesla 83 (licence Siemens MDF 71) Dodavatelem řešení pro pásek série MDF 71 je firma Alcatel, výrobcem je firma Krone Řešení je určeno pro případy, kdy na straně MDF ČESKÉHO TELECOMU nejsou problémy s volnou kapacitou MDF. Jednotlivé (individuální) rozbočovače (splittery) zasouvané zepředu do pásku série S 5000 Dodavatelem řešení pro S5000 je firma VNT, výrobcem je firma Corning. Řešení je určeno pro případy, kdy nastávají problémy s volnou kapacitou na MDF. Řešení má oproti výše uvedenému řešení s páskem série Tesla 83 dvojnásobnou kapacitu, avšak i vyšší cenu. ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 8 / 24

9 Použité rozváděčové pásky Individuální rozbočovače (splittery) se zasouvají do běžného pásku na vodorovné straně HR (MDF), který je speciálně vykabelován. Jedná se o pásky: Jednotlivé (individuální) rozbočovače (splittery) zasouvané zepředu do pásku série Tesla 83 (licence Siemens MDF 71) se zasouvají do běžného pásku Tesla FK Jednotlivé (individuální) rozbočovače (splittery) zasouvané zepředu do pásku série S 5000 a to: S D1017-S50 - pro konstrukce Tesla 83 (licence Siemens MDF 71) S D1017-S46 - pro konstrukce S Spojovací kabeláž Spojovací kabeláž mezi kolokačním rozváděčem a MDF bude realizována symetrickým 24párovým kabelem pro vnitřní rozvody SCHKFH 24x2x0,5 dle TPK Popis technologie dodávané alternativním operátorem Kolokační rozváděč Kolokační rozváděč dodává dle dohody s alternativními operátory na půdě APVTS příslušný alternativní operátor. Kolokační rozváděče musí splňovat podmínky uvedené v příloze 12 referenční nabídky o propojení ČESKÉHO TELECOMU. Poznámka: V případě, že ve skříni kolokačního rozváděče bude umístěna kromě ukončení kabelu i aktivní technologie alternativního operátora (což podmínky CoO dovolují), musí být z důvodů sálání tepla umístěny pásky ve spodní části skříně Pásky v kolokačním rozváděči Pásky použité v kolokačním rozváděči na ukončení kabeláže od MDF bude dodávat alternativní operátor. Referenční nabídka ČESKÉHO TELECOMU, a.s. (příloha 12) připouští dva typy pásků ze série S5000, a to pásek Siemens S D1017-S50 (12 x 8 párů) a pásek Siemens S D1017-S46 (13 x 8 párů). Tyto pásky jsou dnes v ČESKÉM TELECOMU, a.s. užívány pro ukončování kabelu od DSLAM na MDF(současné ADSL řešení Alcatelu pro ČTc) Tabulka prvků a příslušenství Rozbočovač (splitter) do pásků S Rozbočovač xdsl S45752-Z3-A522 1 účastn Pásek rozpojovací S30264-D1017-S Pásek rozpojovací S30264-D1017-S46 104p. Rozbočovač (splitter) do pásku Tesla 83 (MDF 71) Rozbočovač xdsl FK účast Měřící šňůra pro indiv. rozbočovač Pásek rozpoj. FK Spojovací kabeláž Kabel SCHKFH 24x2x0,5 6. Technický popis rozbočovačů (splitterů) Jedná se o univerzální (POTS a ISDN z hlediska ADSL dle ITU-T G992.1 annex B) rozbočovače (splittery) ADSL umísťované jako součást pásku na vodorovnou stranu hlavního rozvodu konstrukce TESLA 83 (licence Siemens MDF 71). Rozbočovače (splittery) splňují podmínky TPK ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 9 / 24

10 6.1. Elektrické vlastnosti rozbočovače (splitteru) Elektrické vlastnosti rozbočovače (splitteru) popisuje TPK 2075, elektrické vlastnosti jsou shodné s TSPE 2077 Technická specifikace zákaznický rozbočovač ADSL. TSPE 2077 je technická specifikace zveřejněná na základě požadavků zákona v telekomunikačním věstníku a je volně přístupná na intranetu Zapojení rozbočovače (splitteru) do pásku série Tesla 83 (licence Siemens MDF 71). Rozbočovač (splitter) je zapojen podle následujícího obrázku: Zapojení rozbočovače do pásku MDF 71 Pohled zespodu Pohled z boku DSLAM XDSL Line (a,b) DSLAM XDSL Line (a,b) Pohled v perspektivě x DSL Line (ab) Pohled zeshora DSLAM DSLAM xdsl Line (a,b) Takto bude splitter zasunut do pásku Obrázek č. 6 Legenda: Poznámka: xdsl Line (a,b) linka data + hlas (výstup na svislou stranu) DSLAM příchozí kabel od DSLAM s nadhovorovou částí spektra hovorová část spektra od ústředny ČTc Kontakty označené jako POTS jsou se stejně označeným kontaktem na druhé straně plošného spoje galvanicky propojeny. Toto řešení umožňuje druhou variantu vykabelování, to jest kabelem je na pásek vykabelován nejen DSLAM, ale i část ústředny a ranžíruje se pouze spojení s příslušnou účastnickou linkou na svislé straně. Toto řešení se v ČTc nevyužívá. ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 10 / 24

11 6.3. Zapojení rozbočovače (splitteru) do pásku série S5000 Rozbočovač (splitter) je zapojen podle následujícího obrázku: Zapojení rozbočovače do pásku S5000 Pohled z boku DSLAM XDSL Line (a,b) DSLAM XDSL Line (a,b) x DSL Line (ab) Pohled zeshora DSLAM DSLAM xdsl Line (a,b) Takto bude splitter zasunut do pásku Obrázek č. 7 Legenda: xdsl Line (a,b) linka data + hlas (výstup na svislou stranu) DSLAM příchozí kabel od DSLAM s nadhovorovou částí spektra hovorová část spektra od ústředny ČTc Individuální rozbočovač (splitter) firmy Corning je zapojen shodně s rozbočovačem (splitterem) firmy Krone, platí tedy shodné principy pro vykabelování a ranžírování pásku FK a S5000. Rozdíl je pouze v dvojnásobné hustotě pásku S5000. Poznámka: Kontakty označené jako POTS jsou se stejně označeným kontaktem na druhé straně plošného spoje galvanicky propojeny. Toto řešení umožňuje druhou variantu vykabelování, to jest kabelem je na pásek vykabelován nejen DSLAM, ale i část ústředny a ranžíruje se pouze spojení s příslušnou účastnickou linkou na svislé straně. Toto řešení se v ČTc nevyužívá. ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 11 / 24

12 6.4. Instalace rozbočovače (splitteru) do pásku série Tesla 83 (lic. Siemens MDF 71). Rozbočovač (splitter) určený do pásku Tesla 83 je zasunut do pásku FK Rozbočovač (splitter) lze zasunout do pásku pouze jedním směrem. Instalace je patrná z následujícího obrázku. Splittery v pásku FK DSLAM xdsl LINE (a,b) Pár nezapojen Obrázek č. 8 Legenda: xdsl Line (a,b) linka data + hlas (výstup na svislou stranu rozvodu k účastnické lince) DSLAM příchozí kabel od DSLAM s nadhovorovou částí spektra hovorová část spektra od ústředny ČTc od účastnické pozice HR (MDF) Prostřední (třetí) pár zůstává nezapojen ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 12 / 24

13 6.5. Instalace rozbočovače (splitteru) do pásku série S5000 Rozbočovač (splitter) určený do pásku S 5000 je zasunut do pásku S D1017-S50 (nebo - S46). Rozbočovač (splitter) lze zasunout do pásku pouze jedním směrem. Instalace je patrná z následujícího obrázku. Splittery v pásku S30264-D1017-S50 DSLAM Splitter xdsl LINE (a,b) Splitter Z prostorových důvodů je znázorněna pouze polovina pásku... S50. V pásku jsou vždy 4 rozbočovače v jedné řadě Zapojení pásku Obrázek č. 9 Zapojení a ranžírování pásku vychází z běžných principů užívaných v ČESKÉM TELECOMU. Pásek je zásadně umístěn na vodorovnou stranu HR (MDF) a rozbočovače (splittery) se budou zapojovat do těchto pásků. Zespodu je přiveden kabel (kabely) od DSLAM, z horní strany jsou následně ranžírovány vodorovná strana ústředny a svislá strana do sítě. Zapojení pásků je rozkresleno v příloze. Principy jsou shodné pro MDF 71 i S Montáž technologie Technologie je montována na základě schválené projektové dokumentace. Tato projektová dokumentace je zpracována za účasti zástupců jednotlivých platforem a koordinována zástupcem NZP Příprava kolokační místnosti Kolokační místnost je vybírána komisí vedenou zástupcem NU/NZP za účasti zástupců ostatních platforem. Kolokační místnost by měla splňovat následující pravidla (výtah z přílohy 12- nabídka služby kolokace): Místnost se musí nacházet v takové vzdálenosti od hlavního rozvodu (HR), aby nebyla překročena maximální délka spojovacího kabelu HR PR (100m). Minimální plocha 30 m 2 Minimální výška 2,8 m Minimální nosnost podlahy 1000 kg/m 2 V prostoru není umístěné žádné zařízení ČESKÉHO TELECOMU nesouvisející se službami poskytovanými v kolokační místnosti Možnost samostatného vstupu do místnosti bez nutnosti procházet technologickými prostory ČESKÉHO TELECOMU ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 13 / 24

14 Možnost vybudování zdvojené podlahy, napájení, osvětlení a ventilace, klimatizace (HVAC); v menších objektech bez zdvojené podlahy (rozvody po roštech) Monitorování pomocí EPS systémů (protipožární bezpečnost). Monitorování pomocí IVS systémů (bezpečnost), jsou li v objektu k dispozici Lze v budově provést kabeláž sběrného okruhu mezi danou místností a kabelovnou (nebo střechou v případě radiového spoje) V objektu je k dispozici rezervní kapacita v napájení 48 V, pro napájení zařízení Poskytovatele Průzkum volných kapacit vodorovné strany rozvodu V rámci šetření požadavku alternativního operátora je nutné provést průzkum kapacit vodorovné strany. Výsledkem tohoto průzkumu je analýza aktuální volné kapacity vodorovné strany pro kolokaci. Z údaje volné kapacity je při zohlednění kapacit pro jednotlivé rozvojové záměry ČTc (zdroj: ADS, plánovači jednotlivých platforem), rozvojové rezervy ČESKÉHO TELECOMU (POS 19/2003) a závazných požadavků jednotlivých OLO (zdroj: WRU) určena aktuální volná kapacita pro službu kolokace. Požadavek alternativního operátora (aktuální požadavek i výhled do budoucna) nemůže tuto kapacitu překračovat. V případě, že jsou v některých případech pokládány rezervní nezapojené kabely, opět je to možné jen do výše stanovené aktuální volné kapacity pro službu kolokace, přičemž alternativní operátor musí být srozuměn s tím, že může nastat situace, kdy na MDF již nebude možno tyto jeho rezervy napojit (např. bude volná kapacita vyčerpána závazným požadavkem jiného OLO). Zároveň správce rozvodu rozhodne, zda na konstrukci budou užity rozbočovače (splittery) Krone nebo Corning Minimální kapacita spojovacího vedení, škálování kapacity Dle pravidel stanovených v CoO je minimální možná propojovací kapacita mezi HDF a jednou nebo více konstrukcemi MDF 96 párů. Navyšování této kapacity se potom děje v násobcích této kapacity (tj. v násobcích 96 Pp), kterým odpovídá jak kapacita použitých pásků v HDF ( -S50,...- S46), tak kapacita čtyř kabelů (SCHKFH 24x2x0,5) Ukončování kabelů na straně kolokačního rozváděče V souladu s kapitolou (Pásky v kolokačním rozváděči) tohoto předpisu budou kabely na straně kolokačního rozváděče ukončovány na páscích Siemens S D1017-S50 (12 x 8 párů) umístěném v HDF horizontálně, nebo na páscích Siemens S D1017-S46 (13 x 8 párů) umístěném v HDF vertikálně. Použití jiných pásků v HDF není při kolokaci dle tohoto předpisu možné. Organizace pásků v HDF závisí na počtu konstrukcí MDF, vůči kterým jsou kabely ukončovány, viz kapitoly 7.5. a Nicméně obecně platí pravidlo, že z jednoho pásku mohou vycházet kabely pouze proti jedné konstrukci MDF Ukončování kabelů na straně MDF v případě jediné konstrukce MDF V případě, že jsou kabely ukončovány na jediné konstrukci MDF ČESKÉHO TELECOMU, ukončení bude provedeno dle následujících pravidel: na čtyřech páscích Tesla FK u konstrukce Tesla 83 (čtyři pásky á 24 Pp, možnost osadit 24 rozbočovači (splittery)) na dvou páscích Corning S D1017-S50 u konstrukce Tesla 83, nebo u konstrukce S5000 s vodorovnou ústřednovou stranou (dva pásky á 48 Pp, možnost osadit 48 rozbočovači (splittery)) na dvou páscích Corning S D1017-S46 u konstrukce S5000 se svislou ústřednovou stranou (dva pásky á 48 Pp, možnost osadit 48 rozbočovači (splittery)) V principu nesmí nastat varianta, že by na jednom pásku byly umístěny rozbočovače (splittery) dvou OLO. Příklady variant jsou znázorněny níže: ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 14 / 24

15 Varianta I. Konstrukce Tesla 83 (MDF 71) S30264-D1017-S50* Blok Tesla 83 (MDF 71) FK Blok Tesla 83 (MDF 71) FK Blok Tesla 83 (MDF 71) FK Blok Tesla 83 (MDF 71) FK x SCHKFH 24x2x0,5 Řešení se splittery Krone s nižší hustotou Varianta II. Konstrukce Tesla 83 (MDF 71) nebo S5000 s vodorovnou ústřednovou stranou S30264-D1017-S50* S30264-D1017-S50 S30264-D1017-S50 4 x SCHKFH 24x2x0,5 Řešení se splittery Corning s vyšší hustotou Varianta III. Konstrukce S5000 S30264-D1017-S50* S30264-D1017-S46 4 x SCHKFH 24x2x0,5 *) Alternativně lze v kolokačním rozváděči užít pásek S30264-D1017-S46 orientovaný svisle S30264-D1017-S46 Řešení se splittery Corning s vyšší hustotou, řešení se splittery Krone není na konstukci S5000 možné Obrázek č. 10 ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 15 / 24

16 7.6. Ukončování kabelů na straně MDF v případě ukončování na více konstrukcí MDF V případě, že jsou kabely ukončovány na více konstrukcích MDF v objektu ČESKÉHO TELECOMU, bude ukončení provedeno dle následujících pravidel: platí škálování kapacity uvedené v odstavci 7.3., přičemž z kolokačního rozvaděče smí vycházet pouze násobky čtyř kabelů SCHKFH 24x2x0,5, to jest násobky 96 párů. na straně MDF budou použity pásky dle kapitoly navyšování kapacity probíhá opět v násobcích 96Pp (4 kabely). kabely ukončené na jednom pásku v HDF smí být zakončeny pouze na jediné konstrukci MDF toleruje se, že pásek v HDF nemusí být plně vykabelován. při rozšiřování kapacity je možno kabely vůči shodné konstrukci ukončit na pásku v HDF, který je pro tuto konstrukci určen a je na něm volná kapacita, nebo ev. přidat pásek. Stále však platí pravidlo, že z jednoho pásku HDF smí být vedeny kabely pouze proti jedné konstrukci MDF. shodně se postupuje u konstrukce S5000, pokud jsou kabely ukončovány na dvou stranách konstrukce. není možný případ částečně vykabelovaných pásků na straně MDF ČTc. (např. pásek...-s50 s pouze jediným zapojeným 24Pp kabelem. Příklad je uveden na obrázku 10, příklad rozšíření na obrázku 11. ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 16 / 24

17 Příklad řešení pro konstrukce Tesla 83 (licence MDF 71)...-S50*...-S50*...-S50* 4 x SCHKFH 24x2x0,5 Nezapojená část pásku Blok Tesla 83 (MDF 71) FK S30264-D1017-S50 Řešení se splittery Corning s vyšší hustotou Blok Tesla 83 (MDF 71) FK Řešení se splittery Krone s nižší hustotou Řešení se splittery Krone s nižší hustotou Obrázek č. 11 ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 17 / 24

18 Příklad řešení rozšíření spojovací kabeláže o 2x96Pp (t.j. 8 kabelů SCHKFH 24x2x0,5), konstrukce Tesla 83 (licence MDF 71)...-S50*...-S50*...-S50* 4 x SCHKFH 24x2x0,5 4 x SCHKFH 24x2x0,5 4 x SCHKFH 24x2x0,5 Nezapojená část pásku Využitá rezerva Stávající kabel Přidávaný nový kabel... -S S50 Blok Tesla 83 (MDF 71) FK S50 Blok Tesla 83 (MDF 71) FK Blok Tesla 83 (MDF 71) FK Řešení se splittery Corning s vyšší hustotou Řešení se splittery Krone s nižší hustotou Blok Tesla 83 (MDF 71) FK Blok Tesla 83 (MDF 71) FK Blok Tesla 83 (MDF 71) FK Obrázek č. 12 ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 18 / 24

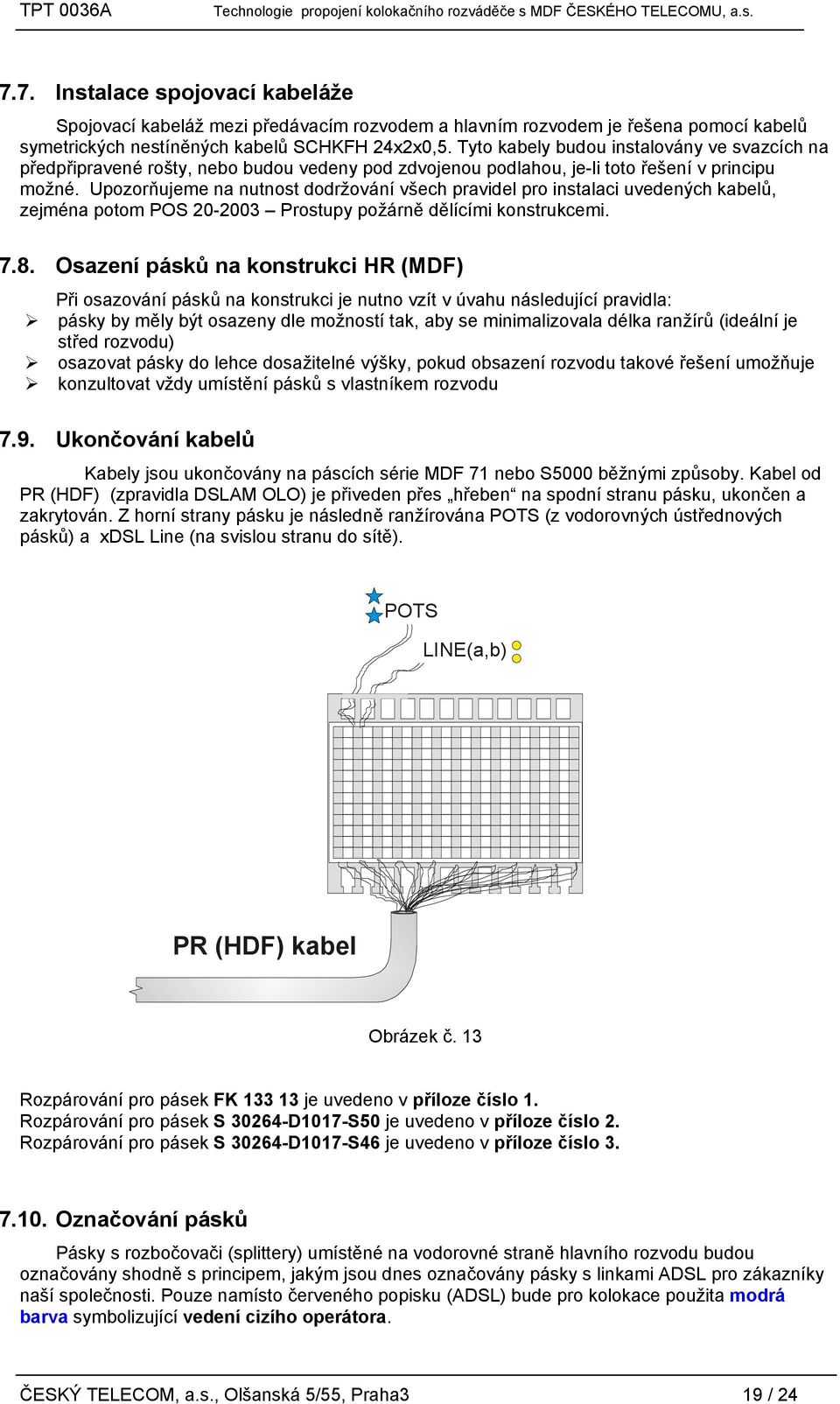

19 7.7. Instalace spojovací kabeláže Spojovací kabeláž mezi předávacím rozvodem a hlavním rozvodem je řešena pomocí kabelů symetrických nestíněných kabelů SCHKFH 24x2x0,5. Tyto kabely budou instalovány ve svazcích na předpřipravené rošty, nebo budou vedeny pod zdvojenou podlahou, je-li toto řešení v principu možné. Upozorňujeme na nutnost dodržování všech pravidel pro instalaci uvedených kabelů, zejména potom POS Prostupy požárně dělícími konstrukcemi Osazení pásků na konstrukci HR (MDF) Při osazování pásků na konstrukci je nutno vzít v úvahu následující pravidla: pásky by měly být osazeny dle možností tak, aby se minimalizovala délka ranžírů (ideální je střed rozvodu) osazovat pásky do lehce dosažitelné výšky, pokud obsazení rozvodu takové řešení umožňuje konzultovat vždy umístění pásků s vlastníkem rozvodu 7.9. Ukončování kabelů Kabely jsou ukončovány na páscích série MDF 71 nebo S5000 běžnými způsoby. Kabel od PR (HDF) (zpravidla DSLAM OLO) je přiveden přes hřeben na spodní stranu pásku, ukončen a zakrytován. Z horní strany pásku je následně ranžírována POTS (z vodorovných ústřednových pásků) a xdsl Line (na svislou stranu do sítě). POTS LINE(a,b) PR (HDF) kabel Obrázek č. 13 Rozpárování pro pásek FK je uvedeno v příloze číslo 1. Rozpárování pro pásek S D1017-S50 je uvedeno v příloze číslo 2. Rozpárování pro pásek S D1017-S46 je uvedeno v příloze číslo Označování pásků Pásky s rozbočovači (splittery) umístěné na vodorovné straně hlavního rozvodu budou označovány shodně s principem, jakým jsou dnes označovány pásky s linkami ADSL pro zákazníky naší společnosti. Pouze namísto červeného popisku (ADSL) bude pro kolokace použita modrá barva symbolizující vedení cizího operátora. ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 19 / 24

20 Konstrukce označení je následující: TISCAL HR I / 25 / 5 / písmenná zkratka OLO Ukončené páry Číslo rozvodu Vodorovná pozice Svislá pozice Obrázek č. 14 Pásky budou označeny štítkem s výše uvedeným označením umístěným vlevo od kontaktního pole (pro konstrukci MDF 71, nad 1. polem pro svislou stranu S5000). V případě pásku umístěných na konstrukci MDF 71 ve větší výšce (cca nad 1,7 m) budou pásky navíc popsány shora uvedeným označením na spodním krytu kabelu. Označení bude čitelné a umístěné v modrém poli. Lze doplnit i popis s dodatečnými informacemi (celé jméno alternativního operátora, číslo kol. rozvaděče, číslo pásku v rozvaděči, ukončené páry, apod.) Označovací štítek Doplňující informace Označení na spodním krytu Ranžírování Obrázek č. 13 Pro ranžírování pásků série S5000 budou použity ranžíry do průměru 0,5mm. ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 20 / 24

21 8. Přílohy 8.1. Příloha 1 Vykabelování a ranžírování pásku FK ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 21 / 24

22 8.2. Příloha 2 Vykabelování a ranžírování pásku S D1017-S50 ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 22 / 24

23 8.3. Příloha 3 Vykabelování a ranžírování pásku S D1017-S46 ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 23 / 24

24 Vydal jako vnitřní technický normativní dokument ČESKÝ TELECOM, a.s Zadavatel: Ing. Ivo Jindra (NU/ND/ND2) Zpracovatel: Ing. Libor Tengler (NU/ND/ND2.1) Schválil: Ing. Libor Kubišta, CSc., (VŘ ND), Ing. Radomír Bureš, (VŘ ZS) Spolupracoval: Ing. Patrik Jalamudis (NU/ND/ND3) Důležité upozornění: Pouze verze dokumentu umístěná a vyznačená jako platná v centrální databázi společnosti je platná. Vytištěním či exportem se dokument stává informativní kopií. Platnost dokumentu, aktuální stav doplňků a souvisejících dokumentů je vždy nutné ověřit podle aktualizovaných seznamů v centrální databázi PND na intranetových stránkách technické normalizace společnosti (odkaz Centrální databáze PND), případně pro související řídicí dokumenty na stránkách Hledání ŘD. ČESKÝ TELECOM, a.s., Olšanská 5/55, Praha3 24 / 24
