1 EPS 118 Jednoduchý a přesný pro každý autoservis Informace o produktu EPS 118 1

2 EPS 118: použití a funkce EPS 118 je nová zkoušečka vstřikovačů systému Common Rail. EPS 118 umožňuje autoservisům zkoušet vstřikovače systémů Common Rail i bez hlubších znalostí těchto systémů. Je možné zkoušet následující vstřikovače Common Rail: CR - elektomagnetické (osobní vozidla) Bosch Dalších výrobců* CR - elektomagnetické Bosch (nákladní vozidla)* CR - piezo (osobní vozidla) Bosch Dalších výrobců* 2 * Pro testování je třeba dodatečné příslušenství.

3 EPS 118: použití a funkce Detaily: testovatelné vstřikovače Druh vstřikovače Výrobce Posouzení záruky Elektomagnetické vstřikovače Common Rail (osobní vozidla) Elektomagnetické vstřikovače Common Rail (nákladní vozidla) Bosch další výrobci* (Denso, Delphi) Bosch* další výrobci** Není možné Není možné Piezoelektrické vstřikovače Common Rail (osobní vozidla) Bosch další výrobci* (Denso, Conti, Siemens) Není možné * Pro testování je třeba dodatečné příslušenství. ** V přípravě. 3

4 EPS 118: Informace o trhu Růstový trh: systémy Common Rail Podíl systémů Common Rail ve vozidlech neustále vzrůstá. Celosvětová čísla Celosvětová čísla Nové systémy Konvenční systémy Systémy čerpadlo/tryska (PD) Systémy Common Rail Systémy Common Rail již ovládají dieselový trh vstřikovačů Common Rail bude do roku 2019 zabudováno do vozidel po celém světě. 4

5 EPS 118: Základní informace jedním pohledem! Cenově výhodný tester vstřikovačů typu otestuj a vyměň Přesný, plnoautomatický test pro vstřikovače všech značek Zkušební tlak do 1800 bar Intuitivní ovládání pomocí dotykové obrazovky Integrované testovací předpisy - vysoké pokrytí* Dodatečné informace ke konkrétním vstřikovačům Průhledná vstřikovací komora pro posouzení paprsků trysky Zobrazení výsledků testu pro dílnu i zákazníka Výtisk protokolu s výsledky testu (dobře/špatně) Robustní a kompaktní stolní zařízení Doba zkoušky: cca. 22 min WLAN připojení (tiskárna, aktualizace dat, ) * Obsaženy hodnoty pro Bosch i ostatní výrobce. Hodnoty testovacích parametrů nejsou viditelné. 5

6 EPS 118: Základní informace jedním pohledem! Jednoduchý a hospodárný vstup do oblasti testování vstřikovačů Common Rail Jednoznačné výsledky testu pro ideální pomoc zákazníkovi Úspora peněz i času Jednoduché a intuitivní ovládání Bez nutnosti hlubokých znalostí disel problematiky Funkční design 6

7 EPS 118: Základní informace nutné příslušenství Pro provoz EPS 118 je potřeba zajistit přívod tlakového vzduchu, např. za pomoci bězného dílenského kompresoru, s následujícími parametry: tlak: 7-8 bar průtok: 320l/min 7

8 EPS 118: Vlastnosti (I) Vlastnosti produktu Výhody pro uživatele Tlak při zkoušce až do 1800 bar Elektrické jednofázové napájení V Není potřeba systém chlazení Plně automatický test vstřikovačů všech značek Snadno srozumitelné zobrazení výsledku testu (dobře/spatně) Snadná údržba přístroje, např. výměna filtru Řídicí PC s dotykovou obrazovkou a OS Android Včetně olejové vany USB rozhraní pro tiskárnu, myš, klávesnici, rozhraní WLAN Výtisk protokolu obsahující výsledky testu a data zákazníka Možnost zkoušení velkého množství vstřikovačů (cca vstřikovačů Bosch, 400 vstřikovačů dalších výrobců) Není potřeba 3-fázové napájení Nižší hmotnost zařízení, nedochází k přehřívání Bez nutnosti hlubších znalostí dieselových systémů Servis na první pohled vidí, zda je vstřikovač dále použitelný nebo ne Údržbu provede snadno i obsluha přístroje Jednoduché a intuitivní ovládání Ochrana při netěsnosti Snadná propojitelnost s přídavnými zařízeními Podpora při rozhovoru se zákazníkem 8

9 EPS 118: Vlastnosti (II) Vlastnosti produktu Univerzální adaptér pro CRI Univerzální držák pro upnutí CRI/CRIN Integrované testovací předpisy pro Bosch a ostatní výrobce* Skleněná vstřikovací komora Výhody pro uživatele Rychlé upnutí vstřikovače, krátká příprava Není potřeba kupovat předpisy ostatních výrobců, s EPS 118 je možné začít ihned pracovat Viditelný tvar paprsku vstřikování * Předepsané hodnoty nejsou viditelné. 9

10 EPS 118: Vlastnosti (III) Nová vstřikovací komora 1 = Vstup vstřikované dávky do měřícího systemu 2 = Vysokotlaká přípojka 3 = Zpětné vedení (přípojka pro přepad) 4 = Skleněná (dvojitá) vstřikovací komora 5 = CRI injektor 6 = Elektrická přípojka Bosch /Kostal 7 = Hydraulická VT přípojka 8 = Y- adaptérové vedení pro CRI Bosch/Kostal 9 = De/montážní čep pro O-kroužek vstř. komory S integrovaným filtrem 10

11 EPS 118: Průběh testu Průběh testu EPS 118 Automaticky budou provedeny následující kroky: Statická a dynamická zkouška těsnosti Elektrický test ( odpor a indukčnost) Dávka plného výkonu (VL) Emisní dávka (EM) Dávka volnoběhu (LL) Pilotní vstřikovací dávka (PE) nebo PE 2 Závěrečný zkouška těsnosti sestavy Možné symboly výsledku: Doba přípravy a trvání zkoušky bude zobrazena na displeji. Po dokončení všech kroků testu může být vytištěn protokol. Vstřikovač je funkční pouze pokud všechny zkušební kroky mají stav "Vyhovuje" (viz obrázek) 11

12 EPS 118: Elektrické testy EPS 118 provede následující elektrické testy CRI/CRIN: Elektrické testy: Ω - měření odporu (R) cívky vstřikovače (mezizávitový zkrat) Výsledek je nevyhovující: Přetížení elektrického obvodu Možná příčina: micro H - měření indukčnosti (L) cívky elektro - magnetického vstřikovače (mezizávitový zkrat) micro F - měření kapacity (C ) sady piezokrystalů u piezoelektrických vstřikovačů (zkrat nebo přerušení piezokrystalů) MΩ zkrat na kostru (R) během aktivace injektoru Slabé magnetické pole, z toho důvodu elektromagnet nereaguje dostatečně rychle Žádná nebo slabá reakce na aktivaci vstřikovače, žádná nebo pomalá reakce piezokrystalů Přetížení elektrických obvodů Jestliže jsou elektrické testy nevyhovující, musí být celková zkouška přerušena. Vstřikovač není dále použitelný. 12

13 EPS 118: Aktualizace softwaru/aktuální testovací hodnoty Ovládací software včetně testovacích hodnot je v přístroji předinstalován z výroby. Aktualizace* zkušebních hodnot (Bosch a dalších výrobců) a ovládacího softwaru bude k dispozici v pravidelných intervalech Přes internet (Hlavní obrazovka: Možnosti >> Aktualizace softwaru (Internet)) (EPS 118 musí být připojeno k internetu) Přes USB-Stick (Hlavní obrazovka: Možnosti >> Aktualizace softwaru (USB)) Zákazník při zakoupení EPS 118 získává aktualizace zkušebních hodnot zdarma do konce roku Od budou aktualizace zpoplatněny. *Nová aktualizace dat nebude v EPS automaticky zobrazena. Proto se doporučuje pravidelně spouštět aktualizační proces. 13

14 EPS 118: Software a nastavení (I) Podle odborných znalostí obsluhy nabízí ovládací software EPS různé způsoby zobrazení Způsob zobrazení Cílová skupina Celkový test Zobrazení jednotlivých zkušebních kroků Výsledek Základní Začátečníci x - Normální Běžní uživatelé x x Expertní Pokročilí uživatelé x x Vyhovuje / Nevyhovuje včetně protokolu Vyhovuje / Nevyhovuje pro každý krok zvlášť, včetně protokolu Vyhovuje / Nevyhovuje pro každý krok zvlášť, navíc sloupcové diagramy, včetně protokolu Požadovaný způsob zobrazení může být změněn: Hlavní obrazovka: Možnosti >> Změnit zobrazení. Ke změně je potřeba zadat heslo (viz návod k obsluze). 14

15 EPS 118: Software a nastavení (II) Základní nastavení Změna způsobu zobrazení: Základní Normální Expertní Aktualizace softwaru (přes USB): Aktualizace softwaru Aktualizace zkušebních hodnot Aktualizace softwaru (přes internet): Aktualizace softwaru Aktualizace zkušebních hodnot Nastavení: Jazyk Údaje o firmě, atd. 15

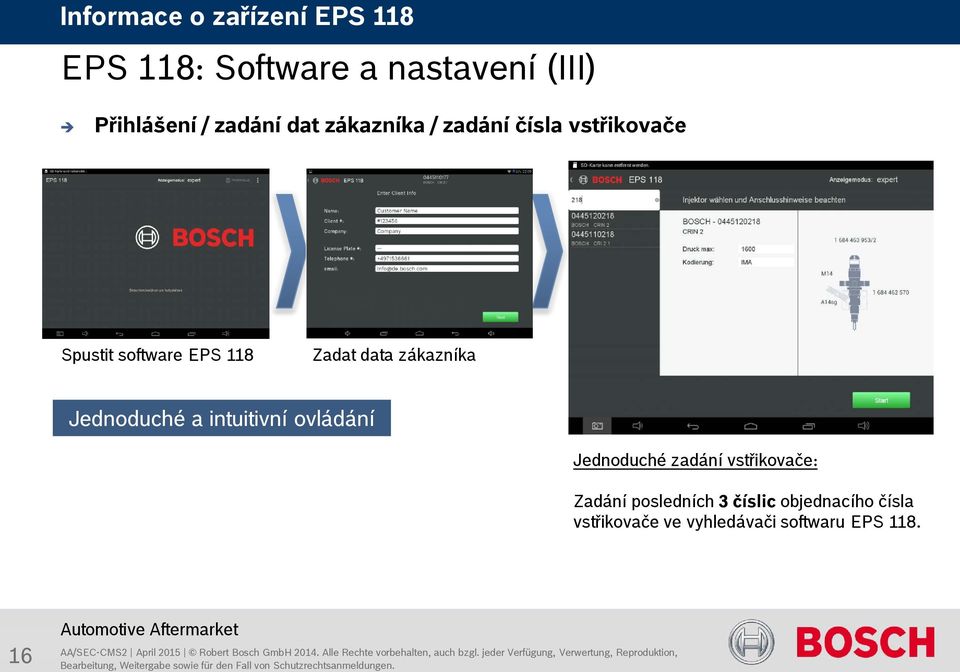

16 EPS 118: Software a nastavení (III) Přihlášení / zadání dat zákazníka / zadání čísla vstřikovače Spustit software EPS 118 Zadat data zákazníka Jednoduché a intuitivní ovládání Jednoduché zadání vstřikovače: Zadání posledních 3 číslic objednacího čísla vstřikovače ve vyhledávači softwaru EPS

17 EPS 118: Software a nastavení (IV) Informace o vstřikovači Zobrazena budou následující data: Max. tlak v railu Číslo zpětného vedení Obrázek vstřikovače Číslo elektrického připojovacího vedení Tlačítkem Start se spustí test 17

18 EPS 118: Software a nastavení (V) Zobrazení: základní Podle nastaveného způsobu zobrazení získá obsluha rozdílné informace (folie 15) Způsob zobrazení Základní Test a protokol Jasný popis, žádné zkratky, plně automatická zkouška, žádné potvrzování jednotlivých kroků, zobrazení doby zkoušky a zkušebního tlaku, celkový výsledek (dobře/špatně) 18

19 EPS 118: Software a nastavení (VI) Zobrazení: normální Podle nastaveného způsobu zobrazení získá obsluha rozdílné informace (folie 15) Způsob zobrazení Normální Test a protokol Jasný popis, žádné zkratky, plně automatická zkouška, zobrazí se jednotlivé kroky a jejich výsledky, zobrazení doby zkoušky a zkušebního tlaku, výsledky jednotlivých kroků (dobře/špatně) 19

20 EPS 118: Software a nastavení (VII) Zobrazení: expertní Podle nastaveného způsobu zobrazení získá obsluha rozdílné informace (folie 15) Způsob zobrazení Expertní Test a protokol Jasný popis, žádné zkratky, plně automatická zkouška, zobrazí se jednotlivé kroky a jejich výsledky, zobrazení doby zkoušky a zkušebního tlaku, grafické zobrazení aktuálních vstřikovaných dávek, výsledky jednotlivých kroků (dobře/špatně) 20

21 Srovnání EPS 118 a EPS 205 Vlastnosti EPS 205 EPS 118 Operační systém (embedded) Windows XP Android Posouzení garancí u standardních vstřikovačů (DHK) Testovací hodnoty v přístroji * ** Numerické zobrazení zkušebních hodnot Doba zkoušky CRI/CRIN cca. 7 min cca. 22 min Potřeba připojení na externí tlakový vzduch ne ano Tvar vstřikovaného paprsku Maximální zkušební tlak 1800 bar Možnost maximálního zkušebního tlaku 2200 bar Jen některé zkuš. kroky IMA kód Elektrický test Katalogová cena ,- Kč / , ,- Kč / 7 953,- Cílová skupina Diesel-odborníci Nezávislé autoservisy *EPS 205: CD Testdata (pouze honoty Bosch) je obsaženo v rozsahu dodávky EPS 205 **EPS 118: Zkušební hodnoty (Bosch, ostatní výrobci) obsaženy v rozsahu dodávky, aktualizace do zdarma, placené aktualizace od

22 Srovnání EPS 118 a EPS 205 Komponenty ke zkoušení EPS 205 EPS 118 Elektromagnetické CR vstřikovače (osobní) Elektromagnetické CR vstřikovače (nákladní) Piezoelektrické CR vstřikovače (osobní) Sdružené vstřikovače UI (osobní/nákladní) * - Standardní vstřikovače (DHK, Nozzle-holder assembly) * - * Posouzení garancí 22

23 Srovnání EPS 118 a EPS 205 Zobrazení EPS 205 EPS 118 Grafické i numerické zobrazení předepsaných a měrených hodnot Bez numerického zobrazení hodnot, jednoduché zobrazení výsledků (dobře/špatně) 23

24 Srovnání EPS 118 a EPS 205 Protokoly EPS 205 EPS 118 Podrobné informace ke každému zkušebnímu kroku včetně naměřeného množství Sloupcový diagram množství, vyhodnocení dobře/špatně 24

25 Přehled objednacích čísel EPS 118 Název Obj. č. Cena EPS ,- Kč 7 953,- Speciální příslušenství: Jiní výrobci - sada pro OV (Denso, Delphi, Siemens, VDO & Conti) CRIN sada (nezbytná pro adaptéry): ,- Kč 648,- HP (VT) připojení pro CRIN A1i A16i adaptér (Bosch) ,- Kč 78,55 Adaptér zpětného vedení pro CRIN A1i A16i adaptér (Bosch) ,- Kč 107,- 25

26 Přehled objednacích čísel EPS 118 Název CRIN adaptér CRIN adaptér A1i (Cummins, Dongfeng) CRIN adaptér A2i (Valtra Tractors, SISU Motors) CRIN adaptér A3i (Iveco, MAN, CASE New Holland, Cummins, Dongfeng) CRIN adaptér A4i (Renault, Dongfeng, MAZ, LiaZ, YamZ) CRIN adaptér A7i (Ford Otosan) CRIN adaptér A8i (DHIM, Doosan, Yuchai) CRIN adaptér A9i (Deutz, MAZ, YamZ) Obj.č CRIN adaptér A10i (FAW) CRIN adaptér A11i (Dongfeng) CRIN adaptér A12i (MAZ,YamZ, Ashok Leyland)
