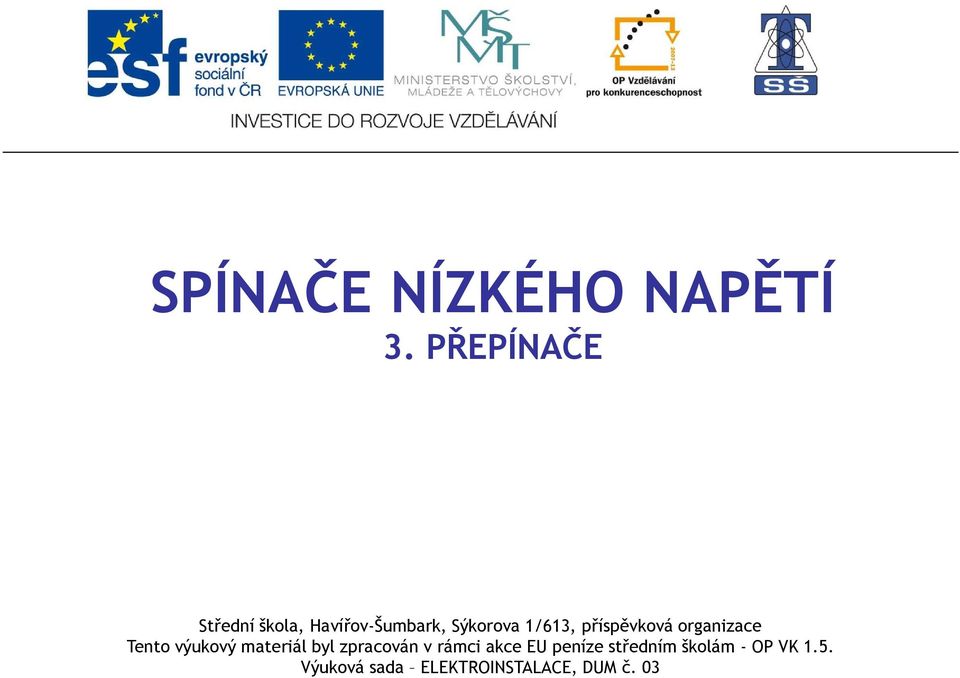

1 Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. Výuková sada ELEKTROINSTALACE, DUM č. 03

zpracován v rámci akce EU peníze středním školám

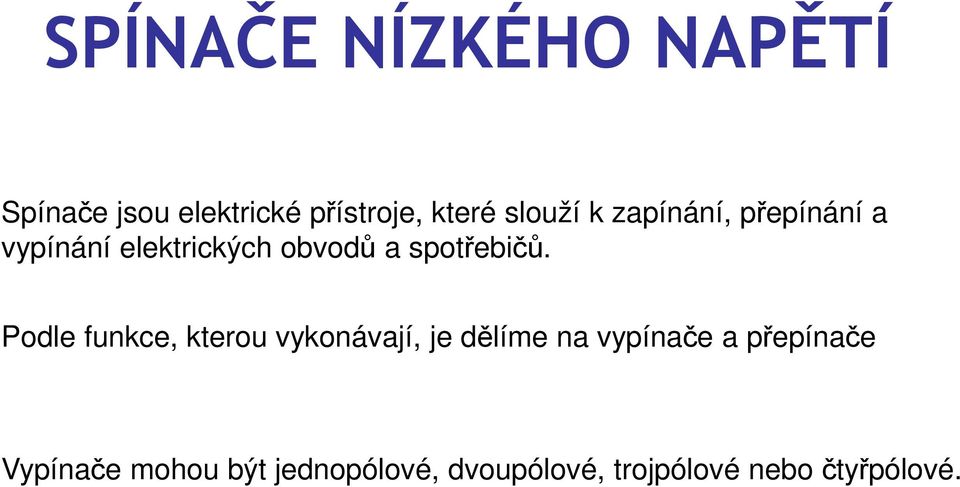

2 Spínače jsou elektrické přístroje, které slouží k zapínání, přepínání a vypínání elektrických obvodů a spotřebičů. Podle funkce, kterou vykonávají, je dělíme na vypínače a přepínače Vypínače mohou být jednopólové, dvoupólové, trojpólové nebo čtyřpólové.

Podle funkce, kterou vykonávají, je dělíme na vypínače a

3 Další rozdělení vypínačů a přepínačů: Podle způsobu montáže: nástěnné polozapuštěné zapuštěné panelové Podle stupně krytí a provedení: obyčejné do vlhka venkovní vodotěsné Podle způsobu ovládání: Otočné Kolébkové tahové páčkové tlačítkové stiskací

a provedení: obyčejné do vlhka venkovní vodotěsné Podle

4 Jmenovitý proud spínačů v domovních instalacích je 6 A a 10 A při napětí 230 V. Domovní spínače lze použít až do proudu 25 A při napětí 400V, jsou-li k tomu konstrukčně vhodné. Pro spínání osvětlení schodišť v obytných objektech jsou určeny nechanické, nebo elektronické schodišťové automaty 10 A, 250 V s časovým nastavením vypnutí schodiště. Pro průmyslové rozvody, stroje a přístroje se vyrábějí spínače stiskací, kloubové, vačkové, tlakové, plovákové a válcové. Vačkové a válcové spínače lze sestavovat do funkce: spínače, reverzačního přepínače, přepínače hvězda trojúhelník, reverzačního přepínače hvězda trojúhelník, přepínače pólů apod. Trojpólové spínače se vyrábějí v řadě jmenovitých proudů od 16 A výše.

Pro průmyslové rozvody, stroje a přístroje se vyrábějí spínače stiskací, kloubové, vačkové, tlakové, plovákové a válcové.

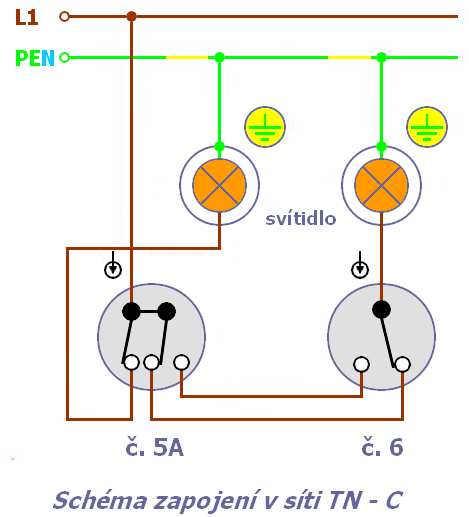

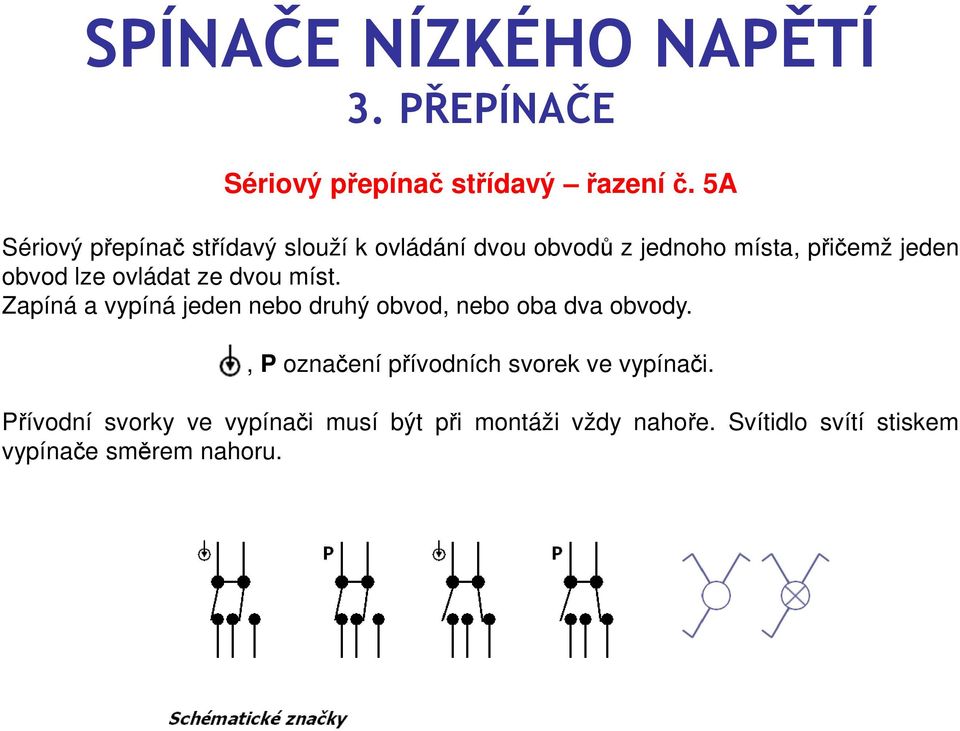

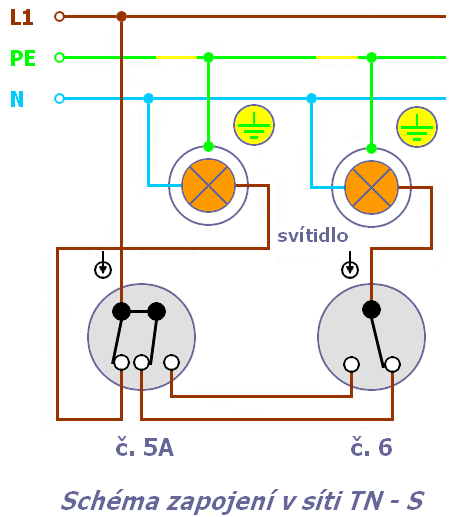

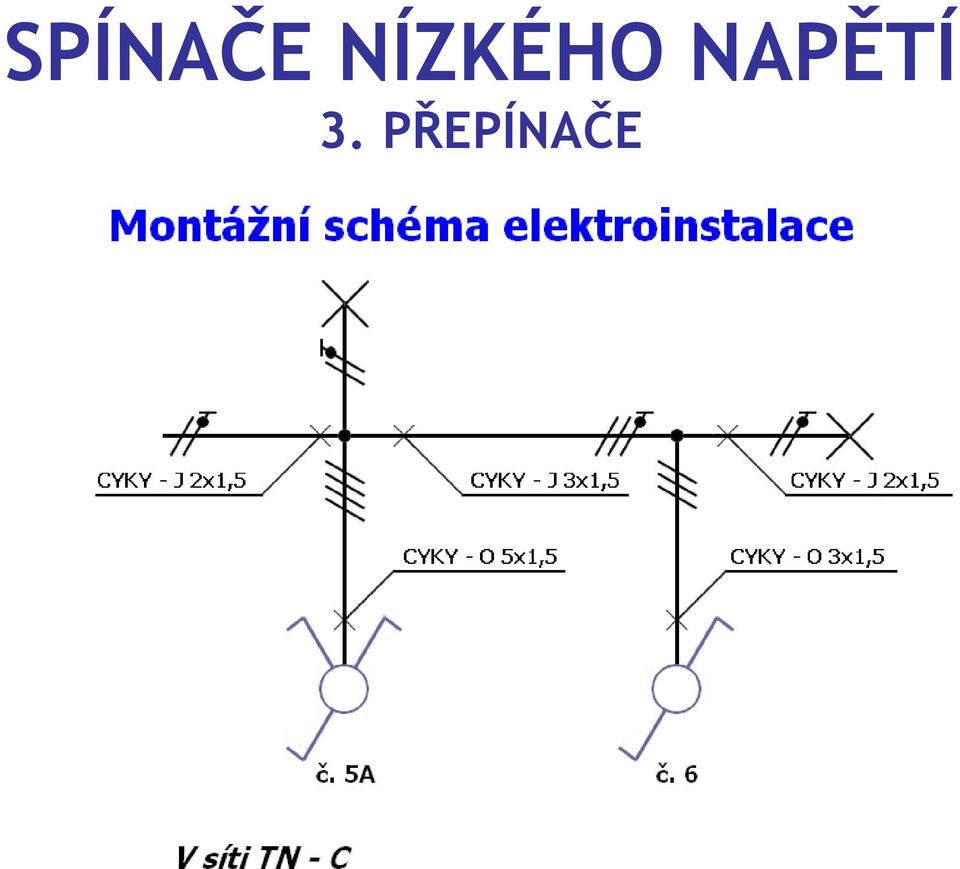

5 Sériový přepínač střídavý řazení č. 5A Sériový přepínač střídavý slouží k ovládání dvou obvodů z jednoho místa, přičemž jeden obvod lze ovládat ze dvou míst. Zapíná a vypíná jeden nebo druhý obvod, nebo oba dva obvody., P označení přívodních svorek ve vypínači. Přívodní svorky ve vypínači musí být při montáži vždy nahoře. Svítidlo svítí stiskem vypínače směrem nahoru.

obvod lze ovládat ze dvou míst. Zapíná a vypíná jeden nebo druhý obvod, nebo oba dva obvody.

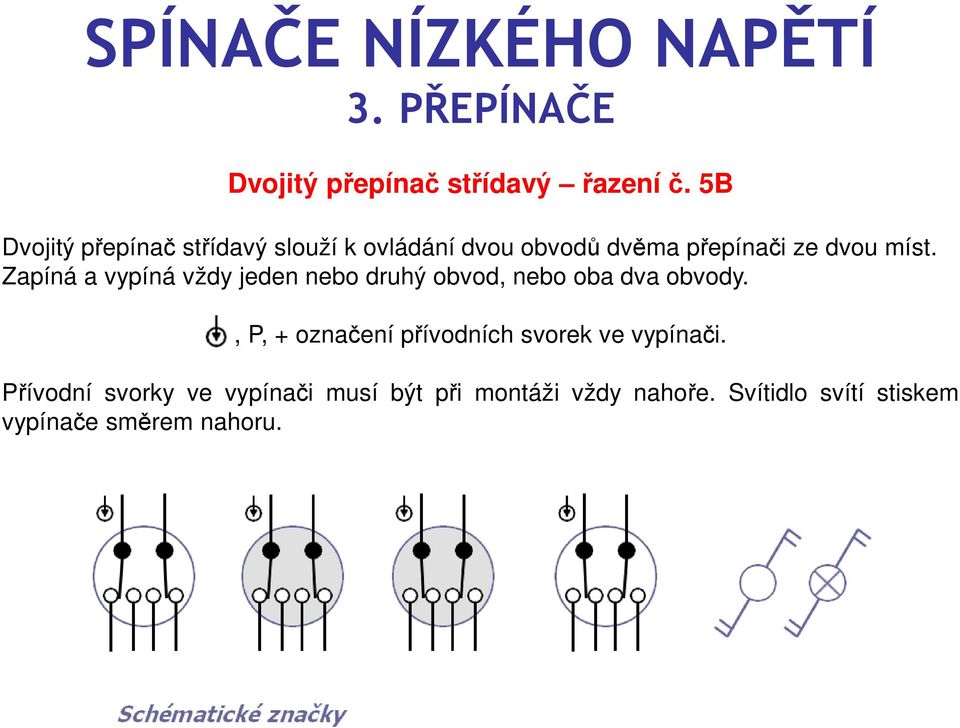

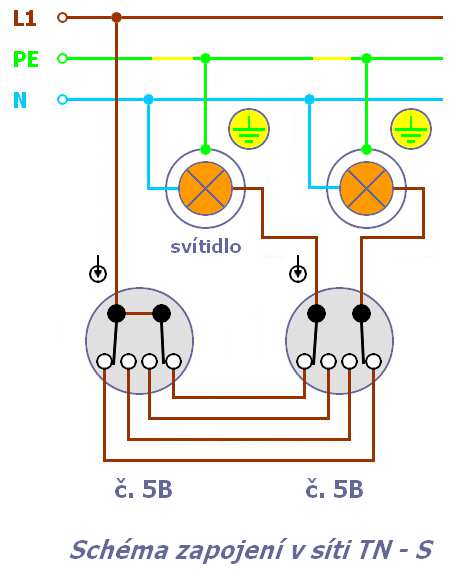

9 Dvojitý přepínač střídavý řazení č. 5B Dvojitý přepínač střídavý slouží k ovládání dvou obvodů dvěma přepínači ze dvou míst. Zapíná a vypíná vždy jeden nebo druhý obvod, nebo oba dva obvody., P, + označení přívodních svorek ve vypínači. Přívodní svorky ve vypínači musí být při montáži vždy nahoře. Svítidlo svítí stiskem vypínače směrem nahoru.

míst. Zapíná a vypíná vždy jeden nebo druhý obvod, nebo oba dva obvody.

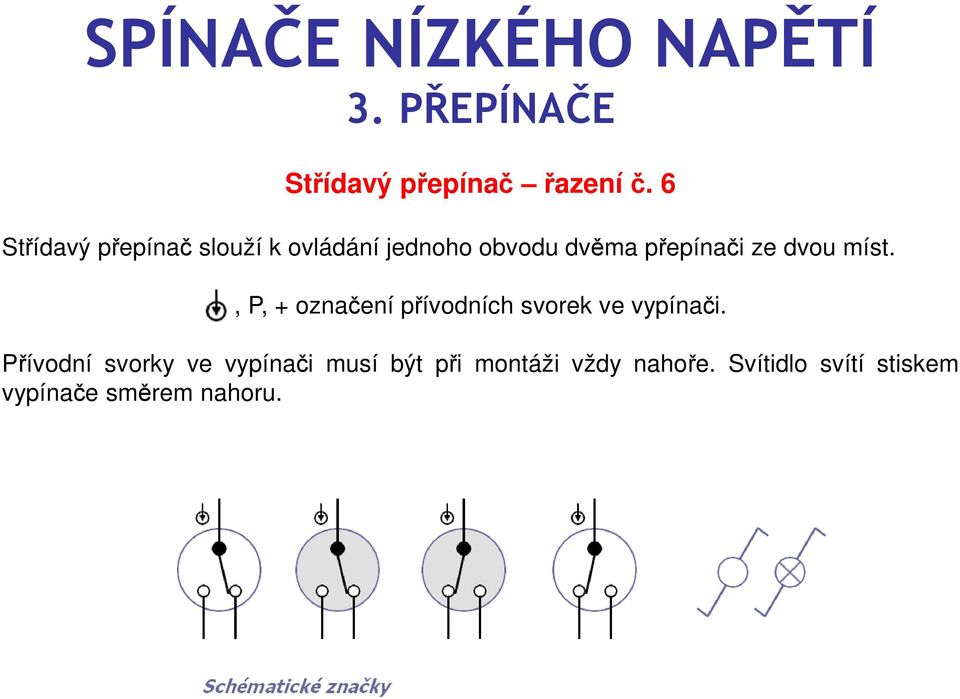

13 Střídavý přepínač řazení č. 6 Střídavý přepínač slouží k ovládání jednoho obvodu dvěma přepínači ze dvou míst., P, + označení přívodních svorek ve vypínači. Přívodní svorky ve vypínači musí být při montáži vždy nahoře. Svítidlo svítí stiskem vypínače směrem nahoru.

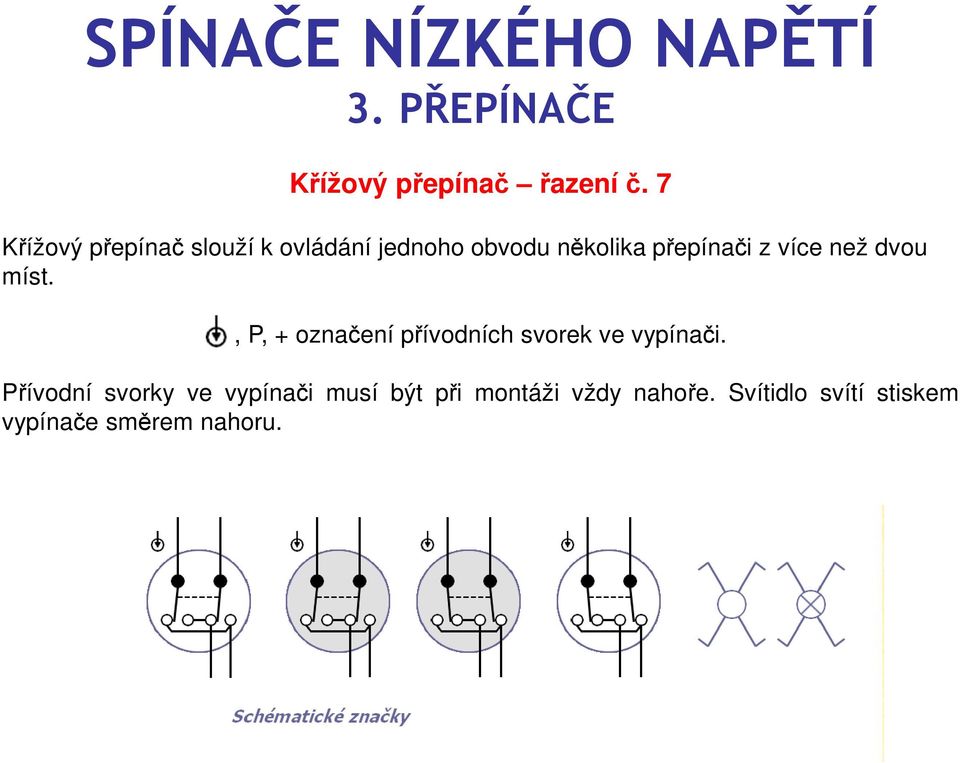

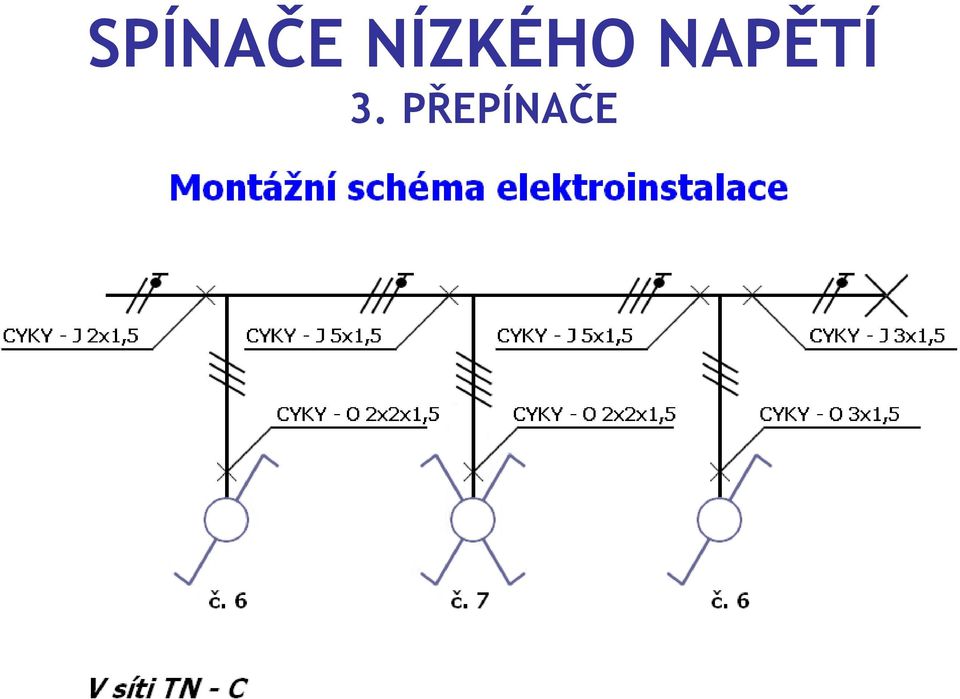

17 Křížový přepínač řazení č. 7 Křížový přepínač slouží k ovládání jednoho obvodu několika přepínači z více než dvou míst., P, + označení přívodních svorek ve vypínači. Přívodní svorky ve vypínači musí být při montáži vždy nahoře. Svítidlo svítí stiskem vypínače směrem nahoru.

21 KONTROLNÍ OTÁZKY 1. Co jsou to spínače a k čemu je používáme 2. Jaký je maximální jmenovitý proud spínačů v domovní instalaci 3. Rozdělení spínačů podle stupně krytí a provedení 4. Jaký význam má v elektrickém obvodě vypínač č.6 5. Co umožňuje ve světelném obvodě vypínač č.5a

22 ODPOVĚDI 1. Spínače jsou elektrické přístroje, které slouží k zapínání, přepínání a vypínání elektrických obvodů a spotřebičů 2. Jmenovitý proud spínačů v domovních instalacích je 6 A a 10 A při napětí 230 V 3. obyčejné, do vlhka, venkovní, vodotěsné 4. Umožňuje ovládat jeden světelný obvod dvěma vypínači ze dvou míst 5. Umožňuje ovládat dva samostatné světelné obvody, jeden z jednoho místa a druhý v kombinaci ze dvou a více míst

23 POUŽITÁ LITERATURA 1. BERKA, Štěpán. Elektrotechnická schémata a zapojení 1. druhé vydání. Praha: BEN, ISBN
