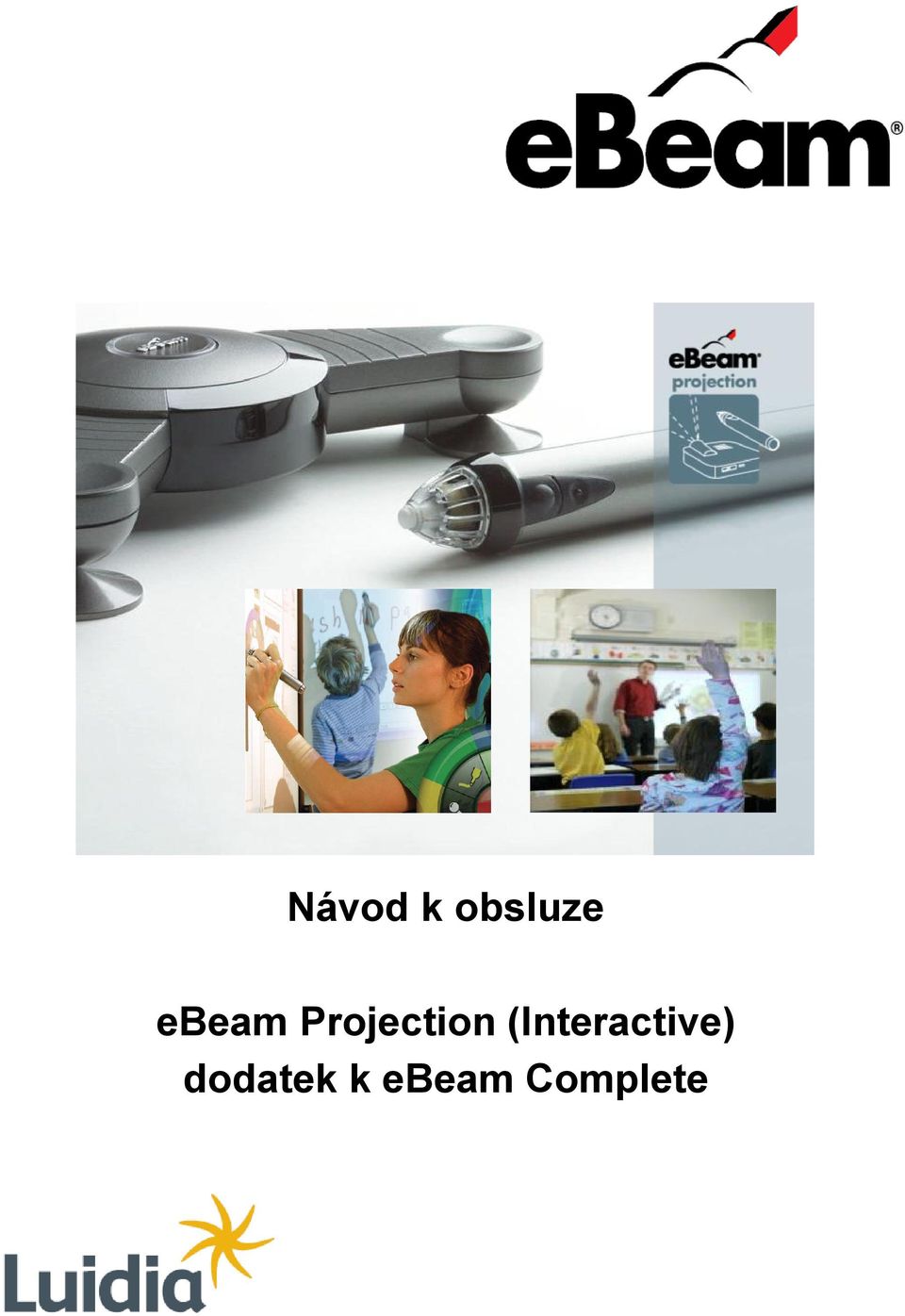

1 Návod k obsluze ebeam Projection (Interactive) dodatek k ebeam Complete

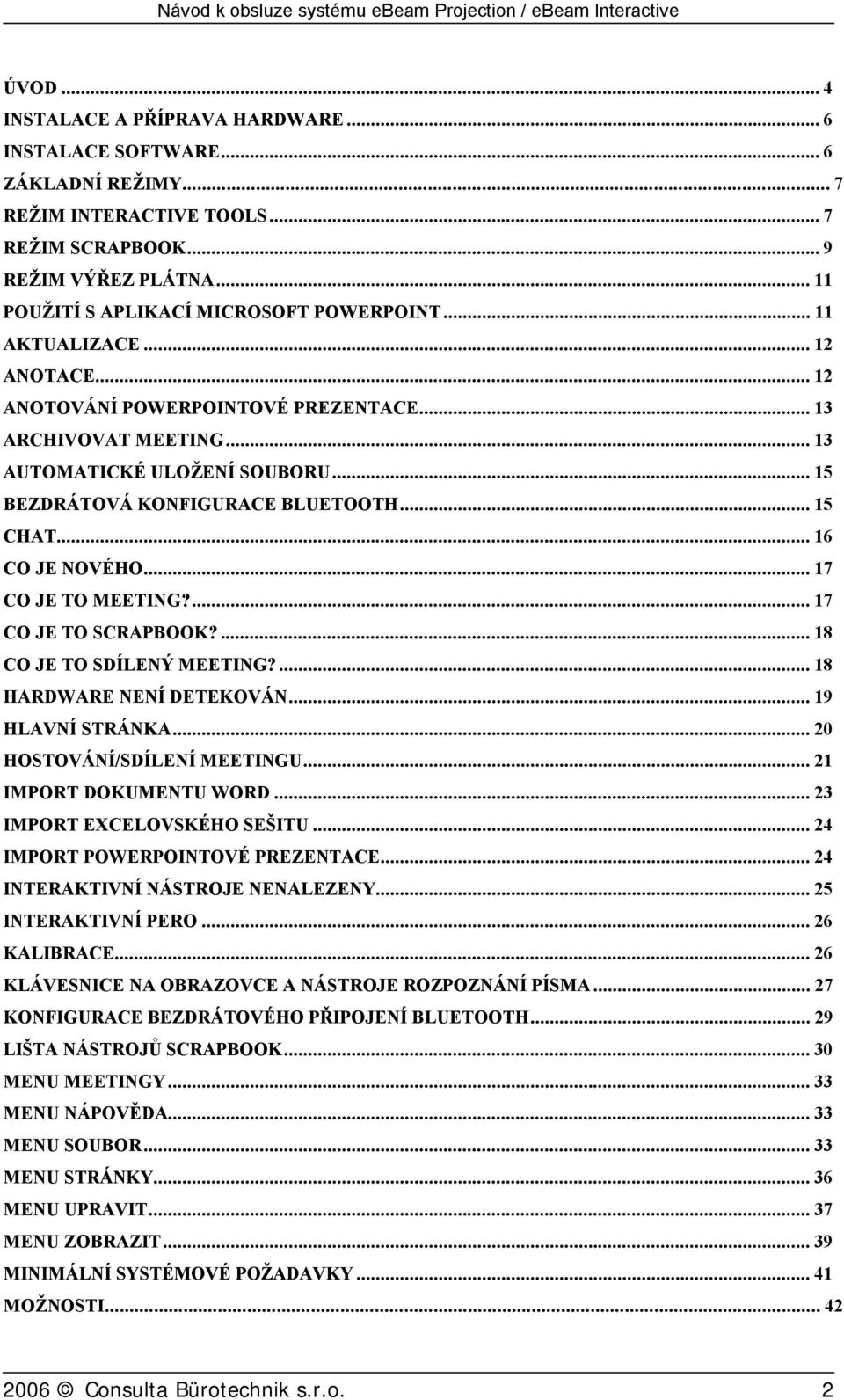

2 ÚVOD...4 INSTALACE A PŘÍPRAVA HARDWARE...6 INSTALACE SOFTWARE...6 ZÁKLADNÍ REŽIMY...7 REŽIM INTERACTIVE TOOLS...7 REŽIM SCRAPBOOK...9 REŽIM VÝŘEZ PLÁTNA...11 POUŽITÍ S APLIKACÍ MICROSOFT POWERPOINT...11 AKTUALIZACE...12 ANOTACE...12 ANOTOVÁNÍ POWERPOINTOVÉ PREZENTACE...13 ARCHIVOVAT MEETING...13 AUTOMATICKÉ ULOŽENÍ SOUBORU...15 BEZDRÁTOVÁ KONFIGURACE BLUETOOTH...15 CHAT...16 CO JE NOVÉHO...17 CO JE TO MEETING?...17 CO JE TO SCRAPBOOK?...18 CO JE TO SDÍLENÝ MEETING?...18 HARDWARE NENÍ DETEKOVÁN...19 HLAVNÍ STRÁNKA...20 HOSTOVÁNÍ/SDÍLENÍ MEETINGU...21 IMPORT DOKUMENTU WORD...23 IMPORT EXCELOVSKÉHO SEŠITU...24 IMPORT POWERPOINTOVÉ PREZENTACE...24 INTERAKTIVNÍ NÁSTROJE NENALEZENY...25 INTERAKTIVNÍ PERO...26 KALIBRACE...26 KLÁVESNICE NA OBRAZOVCE A NÁSTROJE ROZPOZNÁNÍ PÍSMA...27 KONFIGURACE BEZDRÁTOVÉHO PŘIPOJENÍ BLUETOOTH...29 LIŠTA NÁSTROJŮ SCRAPBOOK...30 MENU MEETINGY...33 MENU NÁPOVĚDA...33 MENU SOUBOR...33 MENU STRÁNKY...36 MENU UPRAVIT...37 MENU ZOBRAZIT...39 MINIMÁLNÍ SYSTÉMOVÉ POŽADAVKY...41 MOŽNOSTI Consulta Bürotechnik s.r.o. 2

3 MOŽNOSTI PREZENTACE...42 MOŽNOSTI SCRAPBOOK...42 MOŽNOSTI ZABEZPEČENÍ...43 MYŠ...44 NAČÍST MEETING...44 NASTAVENÍ BEZDRÁTOVÉHO PŘIPOJENÍ...48 NASTAVENÍ HARDWARE...49 NASTAVENÍ INTERAKTIVNÍCH NÁSTROJŮ...50 NASTAVENÍ KONTROLNÍHO SEZNAMU...50 NASTAVENÍ POZADÍ...51 NASTAVENÍ PROGRAMU...53 NASTAVENÍ SERVERU PROXY...54 NÁSTROJ GUMA...54 NÁSTROJ LUPA...56 NÁSTROJ MYŠ...56 NÁSTROJ O JEDEN VPŘED...56 NÁSTROJ O JEDEN VZAD...57 NÁSTROJ PERO...57 NÁSTROJ TVAR...58 NÁSTROJ VPŘED...59 NÁSTROJ ZPĚT...60 NÁSTROJ ZVÝRAZŇOVAČ...60 NÁSTROJE SNÍMEK A REKORDÉR...62 NÁSTROJE TEXT & TVAR...63 NÁSTROJE ULOŽIT A REKORDÉR...64 NÁSTROJE VYBRAT A UKAZOVÁTKO...64 O JEDEN VPŘED...65 O JEDEN VZAD...66 O PROGRAMU...67 OBECNÉ...68 ODESLAT POZVÁNÍ...68 OVLÁDÁNÍ GESTY...69 OVLÁDÁNÍ POMOCÍ INTERAKTIVNÍCH NÁSTROJŮ...73 OVLÁDÁNÍ POWERPOINTOVÉ PREZENTACE...74 PANEL INTERAKTIVNÍCH NÁSTROJŮ...74 PANEL NÁSTROJŮ WINDOWS...74 PERO ANOTACE...75 PODPOROVANÉ FORMÁTY...75 POTVRZENÍ OVÉ POZVÁNKY...75 PŘEHRÁT...76 PŘEKRYTÍ Consulta Bürotechnik s.r.o. 3

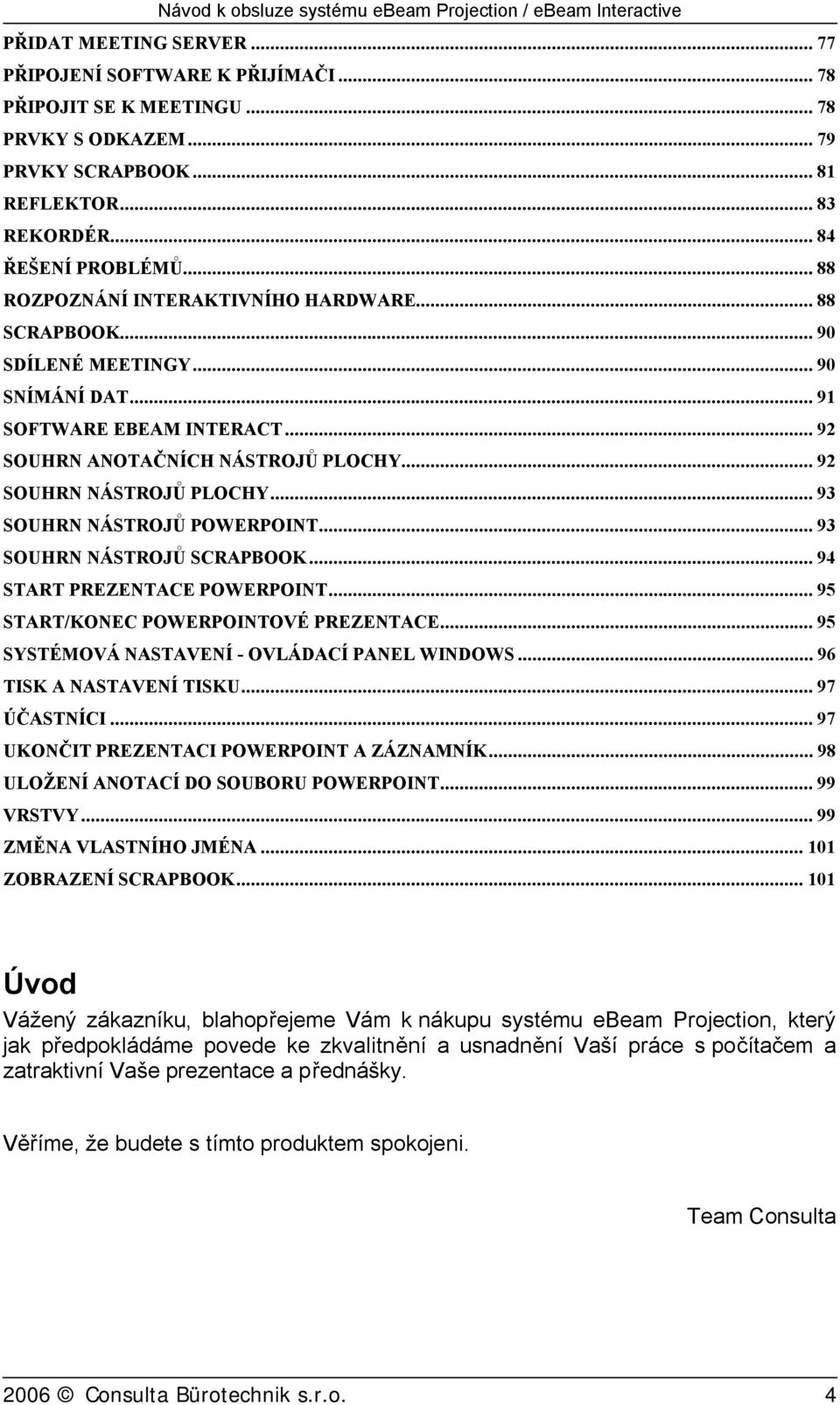

4 PŘIDAT MEETING SERVER...77 PŘIPOJENÍ SOFTWARE K PŘIJÍMAČI...78 PŘIPOJIT SE K MEETINGU...78 PRVKY S ODKAZEM...79 PRVKY SCRAPBOOK...81 REFLEKTOR...83 REKORDÉR...84 ŘEŠENÍ PROBLÉMŮ...88 ROZPOZNÁNÍ INTERAKTIVNÍHO HARDWARE...88 SCRAPBOOK...90 SDÍLENÉ MEETINGY...90 SNÍMÁNÍ DAT...91 SOFTWARE EBEAM INTERACT...92 SOUHRN ANOTAČNÍCH NÁSTROJŮ PLOCHY...92 SOUHRN NÁSTROJŮ PLOCHY...93 SOUHRN NÁSTROJŮ POWERPOINT...93 SOUHRN NÁSTROJŮ SCRAPBOOK...94 START PREZENTACE POWERPOINT...95 START/KONEC POWERPOINTOVÉ PREZENTACE...95 SYSTÉMOVÁ NASTAVENÍ - OVLÁDACÍ PANEL WINDOWS...96 TISK A NASTAVENÍ TISKU...97 ÚČASTNÍCI...97 UKONČIT PREZENTACI POWERPOINT A ZÁZNAMNÍK...98 ULOŽENÍ ANOTACÍ DO SOUBORU POWERPOINT...99 VRSTVY...99 ZMĚNA VLASTNÍHO JMÉNA ZOBRAZENÍ SCRAPBOOK Úvod Vážený zákazníku, blahopřejeme Vám k nákupu systému ebeam Projection, který jak předpokládáme povede ke zkvalitnění a usnadnění Vaší práce s počítačem a zatraktivní Vaše prezentace a přednášky. Věříme, že budete s tímto produktem spokojeni. Team Consulta 2006 Consulta Bürotechnik s.r.o. 4

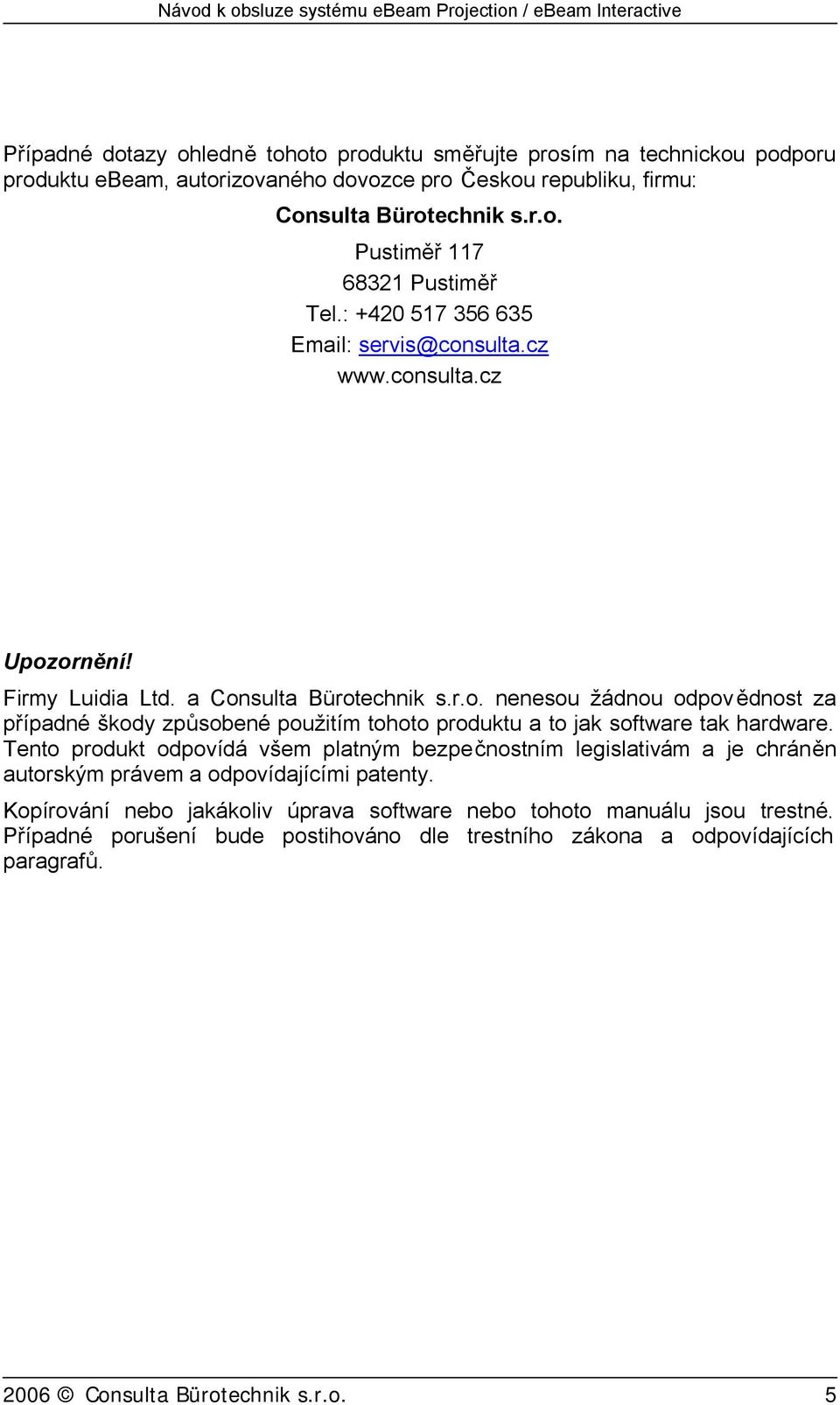

5 Případné dotazy ohledně tohoto produktu směřujte prosím na technickou podporu produktu ebeam, autorizovaného dovozce pro Českou republiku, firmu: Consulta Bürotechnik s.r.o. Pustiměř Pustiměř Tel.: Upozornění! Firmy Luidia Ltd. a Consulta Bürotechnik s.r.o. nenesou žádnou odpovědnost za případné škody způsobené použitím tohoto produktu a to jak software tak hardware. Tento produkt odpovídá všem platným bezpečnostním legislativám a je chráněn autorským právem a odpovídajícími patenty. Kopírování nebo jakákoliv úprava software nebo tohoto manuálu jsou trestné. Případné porušení bude postihováno dle trestního zákona a odpovídajících paragrafů Consulta Bürotechnik s.r.o. 5

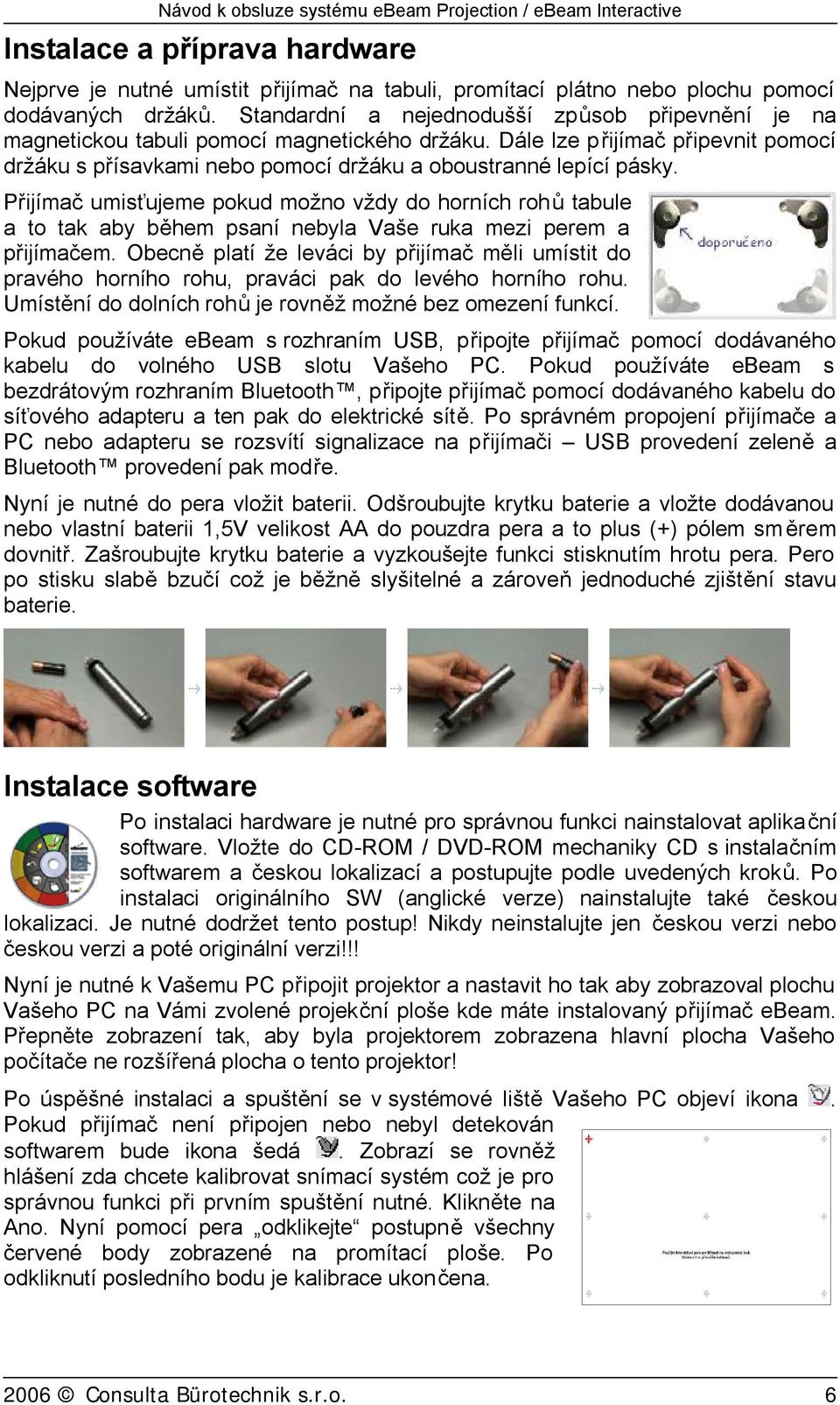

6 Instalace a příprava hardware Nejprve je nutné umístit přijímač na tabuli, promítací plátno nebo plochu pomocí dodávaných držáků. Standardní a nejednodušší způsob připevnění je na magnetickou tabuli pomocí magnetického držáku. Dále lze přijímač připevnit pomocí držáku s přísavkami nebo pomocí držáku a oboustranné lepící pásky. Přijímač umisťujeme pokud možno vždy do horních rohů tabule a to tak aby během psaní nebyla Vaše ruka mezi perem a přijímačem. Obecně platí že leváci by přijímač měli umístit do pravého horního rohu, praváci pak do levého horního rohu. Umístění do dolních rohů je rovněž možné bez omezení funkcí. Pokud používáte ebeam s rozhraním USB, připojte přijímač pomocí dodávaného kabelu do volného USB slotu Vašeho PC. Pokud používáte ebeam s bezdrátovým rozhraním Bluetooth, připojte přijímač pomocí dodávaného kabelu do síťového adapteru a ten pak do elektrické sítě. Po správném propojení přijímače a PC nebo adapteru se rozsvítí signalizace na přijímači USB provedení zeleně a Bluetooth provedení pak modře. Nyní je nutné do pera vložit baterii. Odšroubujte krytku baterie a vložte dodávanou nebo vlastní baterii 1,5V velikost AA do pouzdra pera a to plus (+) pólem směrem dovnitř. Zašroubujte krytku baterie a vyzkoušejte funkci stisknutím hrotu pera. Pero po stisku slabě bzučí což je běžně slyšitelné a zároveň jednoduché zjištění stavu baterie. Instalace software Po instalaci hardware je nutné pro správnou funkci nainstalovat aplikační software. Vložte do CD-ROM / DVD-ROM mechaniky CD s instalačním softwarem a českou lokalizací a postupujte podle uvedených kroků. Po instalaci originálního SW (anglické verze) nainstalujte také českou lokalizaci. Je nutné dodržet tento postup! Nikdy neinstalujte jen českou verzi nebo českou verzi a poté originální verzi!!! Nyní je nutné k Vašemu PC připojit projektor a nastavit ho tak aby zobrazoval plochu Vašeho PC na Vámi zvolené projekční ploše kde máte instalovaný přijímač ebeam. Přepněte zobrazení tak, aby byla projektorem zobrazena hlavní plocha Vašeho počítače ne rozšířená plocha o tento projektor! Po úspěšné instalaci a spuštění se v systémové liště Vašeho PC objeví ikona. Pokud přijímač není připojen nebo nebyl detekován softwarem bude ikona šedá. Zobrazí se rovněž hlášení zda chcete kalibrovat snímací systém což je pro správnou funkci při prvním spuštění nutné. Klikněte na Ano. Nyní pomocí pera odklikejte postupně všechny červené body zobrazené na promítací ploše. Po odkliknutí posledního bodu je kalibrace ukončena Consulta Bürotechnik s.r.o. 6

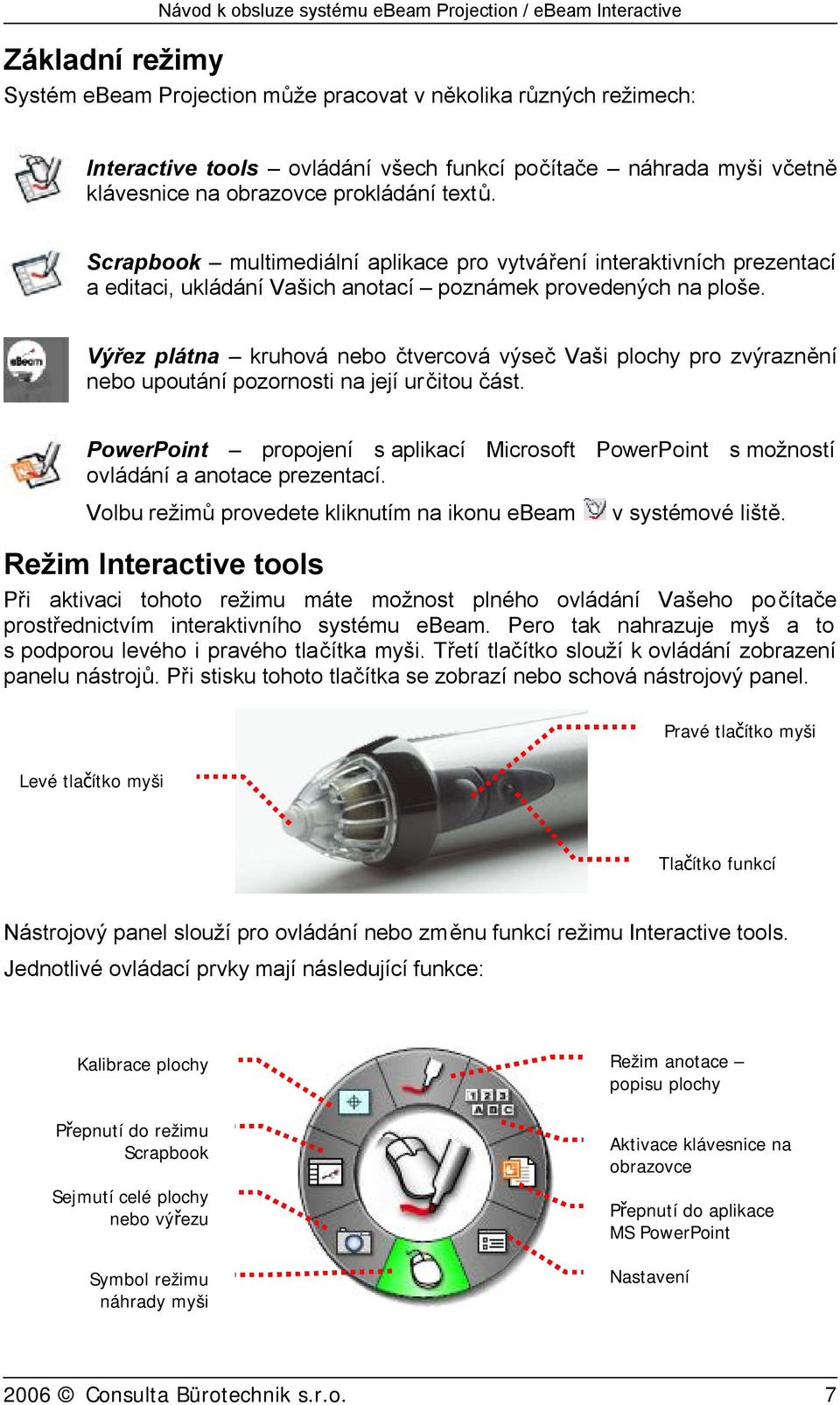

7 Základní režimy Systém ebeam Projection může pracovat v několika různých režimech: Interactive tools ovládání všech funkcí počítače náhrada myši včetně klávesnice na obrazovce prokládání textů. Scrapbook multimediální aplikace pro vytváření interaktivních prezentací a editaci, ukládání Vašich anotací poznámek provedených na ploše. Výřez plátna kruhová nebo čtvercová výseč Vaši plochy pro zvýraznění nebo upoutání pozornosti na její určitou část. PowerPoint propojení s aplikací Microsoft PowerPoint s možností ovládání a anotace prezentací. Volbu režimů provedete kliknutím na ikonu ebeam v systémové liště. Režim Interactive tools Při aktivaci tohoto režimu máte možnost plného ovládání Vašeho počítače prostřednictvím interaktivního systému ebeam. Pero tak nahrazuje myš a to s podporou levého i pravého tlačítka myši. Třetí tlačítko slouží k ovládání zobrazení panelu nástrojů. Při stisku tohoto tlačítka se zobrazí nebo schová nástrojový panel. Levé tlačítko myši Pravé tlačítko myši Tlačítko funkcí Nástrojový panel slouží pro ovládání nebo změnu funkcí režimu Interactive tools. Jednotlivé ovládací prvky mají následující funkce: Kalibrace plochy Přepnutí do režimu Scrapbook Sejmutí celé plochy nebo výřezu Symbol režimu náhrady myši Režim anotace popisu plochy Aktivace klávesnice na obrazovce Přepnutí do aplikace MS PowerPoint Nastavení 2006 Consulta Bürotechnik s.r.o. 7

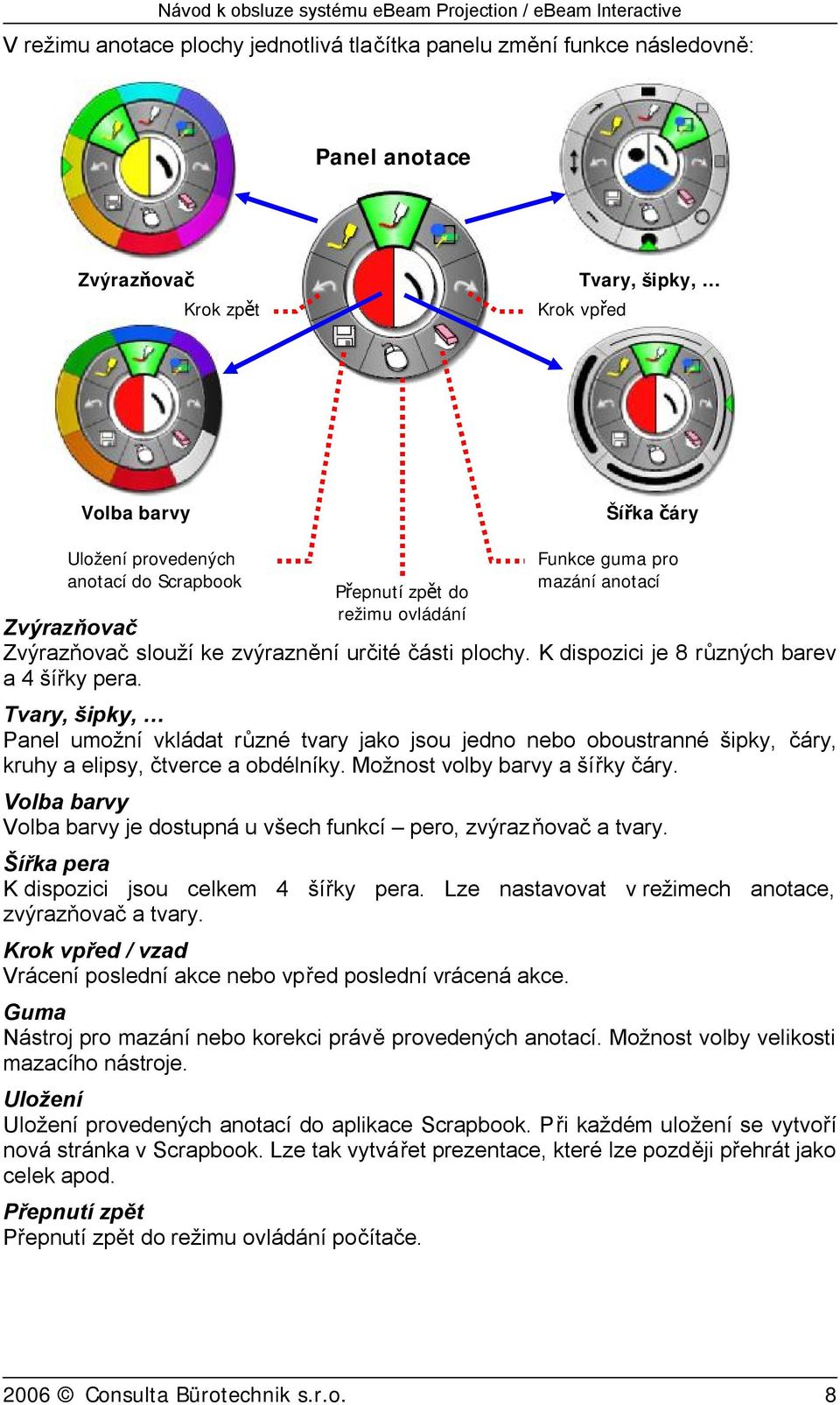

8 V režimu anotace plochy jednotlivá tlačítka panelu změní funkce následovně: Panel anotace Zvýrazňovač Krok zpět Tvary, šipky, Krok vpřed Volba barvy Šířka čáry Uložení provedených anotací do Scrapbook Přepnutí zpět do režimu ovládání Zvýrazňovač Zvýrazňovač slouží ke zvýraznění určité části plochy. K dispozici je 8 různých barev a 4 šířky pera. Tvary, šipky, Panel umožní vkládat různé tvary jako jsou jedno nebo oboustranné šipky, čáry, kruhy a elipsy, čtverce a obdélníky. Možnost volby barvy a šířky čáry. Volba barvy Volba barvy je dostupná u všech funkcí pero, zvýrazňovač a tvary. Šířka pera K dispozici jsou celkem 4 šířky pera. Lze nastavovat v režimech anotace, zvýrazňovač a tvary. Krok vpřed / vzad Vrácení poslední akce nebo vpřed poslední vrácená akce. Guma Nástroj pro mazání nebo korekci právě provedených anotací. Možnost volby velikosti mazacího nástroje. Uložení Uložení provedených anotací do aplikace Scrapbook. Při každém uložení se vytvoří nová stránka v Scrapbook. Lze tak vytvářet prezentace, které lze později přehrát jako celek apod. Přepnutí zpět Přepnutí zpět do režimu ovládání počítače. Funkce guma pro mazání anotací 2006 Consulta Bürotechnik s.r.o. 8

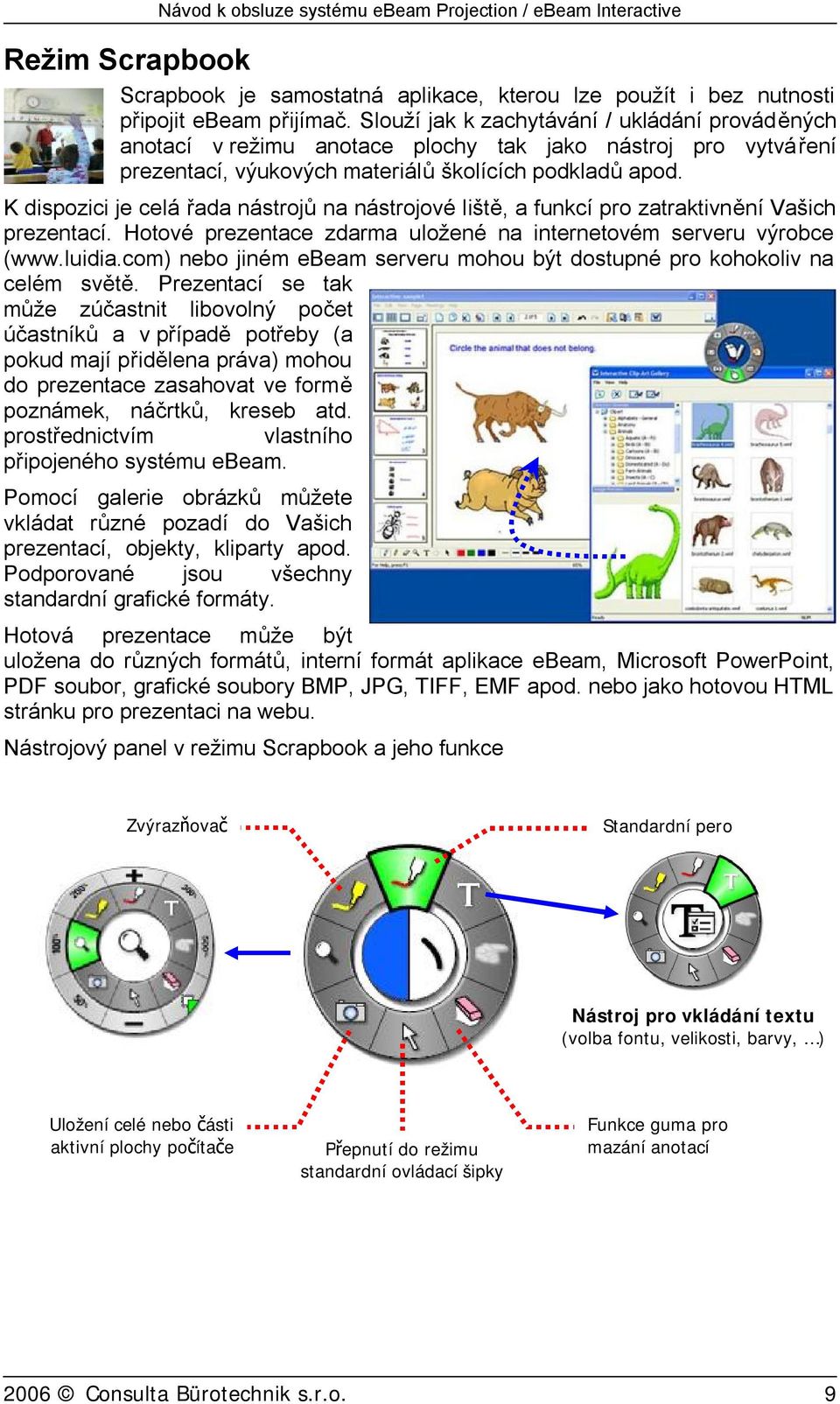

9 Režim Scrapbook Scrapbook je samostatná aplikace, kterou lze použít i bez nutnosti připojit ebeam přijímač. Slouží jak k zachytávání / ukládání prováděných anotací v režimu anotace plochy tak jako nástroj pro vytváření prezentací, výukových materiálů školících podkladů apod. K dispozici je celá řada nástrojů na nástrojové liště, a funkcí pro zatraktivnění Vašich prezentací. Hotové prezentace zdarma uložené na internetovém serveru výrobce ( nebo jiném ebeam serveru mohou být dostupné pro kohokoliv na celém světě. Prezentací se tak může zúčastnit libovolný počet účastníků a v případě potřeby (a pokud mají přidělena práva) mohou do prezentace zasahovat ve formě poznámek, náčrtků, kreseb atd. prostřednictvím vlastního připojeného systému ebeam. Pomocí galerie obrázků můžete vkládat různé pozadí do Vašich prezentací, objekty, kliparty apod. Podporované jsou všechny standardní grafické formáty. Hotová prezentace může být uložena do různých formátů, interní formát aplikace ebeam, Microsoft PowerPoint, PDF soubor, grafické soubory BMP, JPG, TIFF, EMF apod. nebo jako hotovou HTML stránku pro prezentaci na webu. Nástrojový panel v režimu Scrapbook a jeho funkce Zvýrazňovač Standardní pero Nástroj pro vkládání textu (volba fontu, velikosti, barvy, ) Uložení celé nebo části aktivní plochy počítače Přepnutí do režimu standardní ovládací šipky Funkce guma pro mazání anotací 2006 Consulta Bürotechnik s.r.o. 9

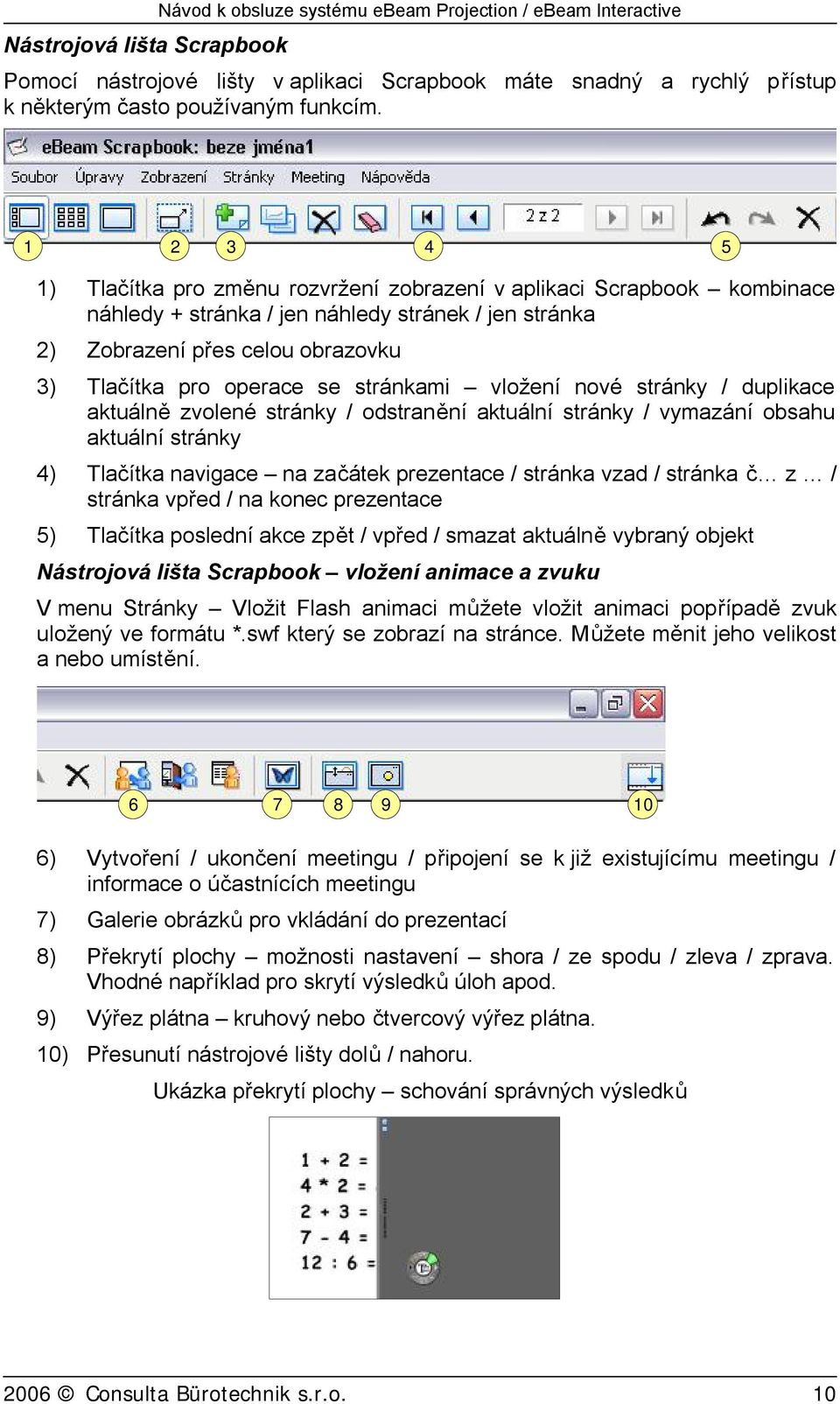

10 Nástrojová lišta Scrapbook Návod k obsluze systému ebeam Projection / ebeam Interactive Pomocí nástrojové lišty v aplikaci Scrapbook máte snadný a rychlý přístup k některým často používaným funkcím ) Tlačítka pro změnu rozvržení zobrazení v aplikaci Scrapbook kombinace náhledy + stránka / jen náhledy stránek / jen stránka 2) Zobrazení přes celou obrazovku 3) Tlačítka pro operace se stránkami vložení nové stránky / duplikace aktuálně zvolené stránky / odstranění aktuální stránky / vymazání obsahu aktuální stránky 4) Tlačítka navigace na začátek prezentace / stránka vzad / stránka č z / stránka vpřed / na konec prezentace 5) Tlačítka poslední akce zpět / vpřed / smazat aktuálně vybraný objekt Nástrojová lišta Scrapbook vložení animace a zvuku V menu Stránky Vložit Flash animaci můžete vložit animaci popřípadě zvuk uložený ve formátu *.swf který se zobrazí na stránce. Můžete měnit jeho velikost a nebo umístění ) Vytvoření / ukončení meetingu / připojení se k již existujícímu meetingu / informace o účastnících meetingu 7) Galerie obrázků pro vkládání do prezentací 8) Překrytí plochy možnosti nastavení shora / ze spodu / zleva / zprava. Vhodné například pro skrytí výsledků úloh apod. 9) Výřez plátna kruhový nebo čtvercový výřez plátna. 10) Přesunutí nástrojové lišty dolů / nahoru. Ukázka překrytí plochy schování správných výsledků 2006 Consulta Bürotechnik s.r.o. 10

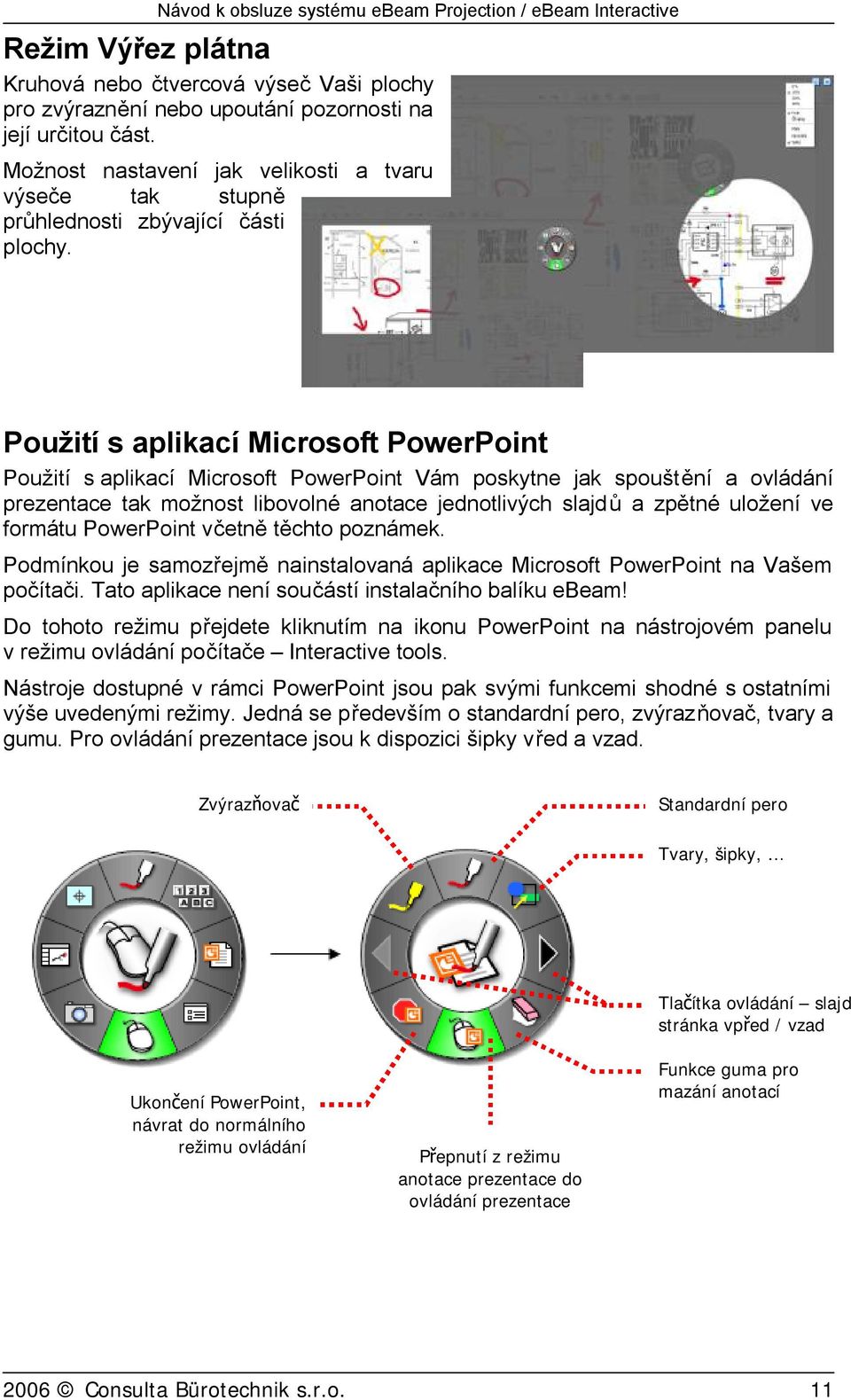

11 Režim Výřez plátna Kruhová nebo čtvercová výseč Vaši plochy pro zvýraznění nebo upoutání pozornosti na její určitou část. Možnost nastavení jak velikosti a tvaru výseče tak stupně průhlednosti zbývající části plochy. Použití s aplikací Microsoft PowerPoint Použití s aplikací Microsoft PowerPoint Vám poskytne jak spouštění a ovládání prezentace tak možnost libovolné anotace jednotlivých slajdů a zpětné uložení ve formátu PowerPoint včetně těchto poznámek. Podmínkou je samozřejmě nainstalovaná aplikace Microsoft PowerPoint na Vašem počítači. Tato aplikace není součástí instalačního balíku ebeam! Do tohoto režimu přejdete kliknutím na ikonu PowerPoint na nástrojovém panelu v režimu ovládání počítače Interactive tools. Nástroje dostupné v rámci PowerPoint jsou pak svými funkcemi shodné s ostatními výše uvedenými režimy. Jedná se především o standardní pero, zvýrazňovač, tvary a gumu. Pro ovládání prezentace jsou k dispozici šipky vřed a vzad. Zvýrazňovač Standardní pero Tvary, šipky, Ukončení PowerPoint, návrat do normálního režimu ovládání Přepnutí z režimu anotace prezentace do ovládání prezentace Tlačítka ovládání slajd stránka vpřed / vzad Funkce guma pro mazání anotací 2006 Consulta Bürotechnik s.r.o. 11

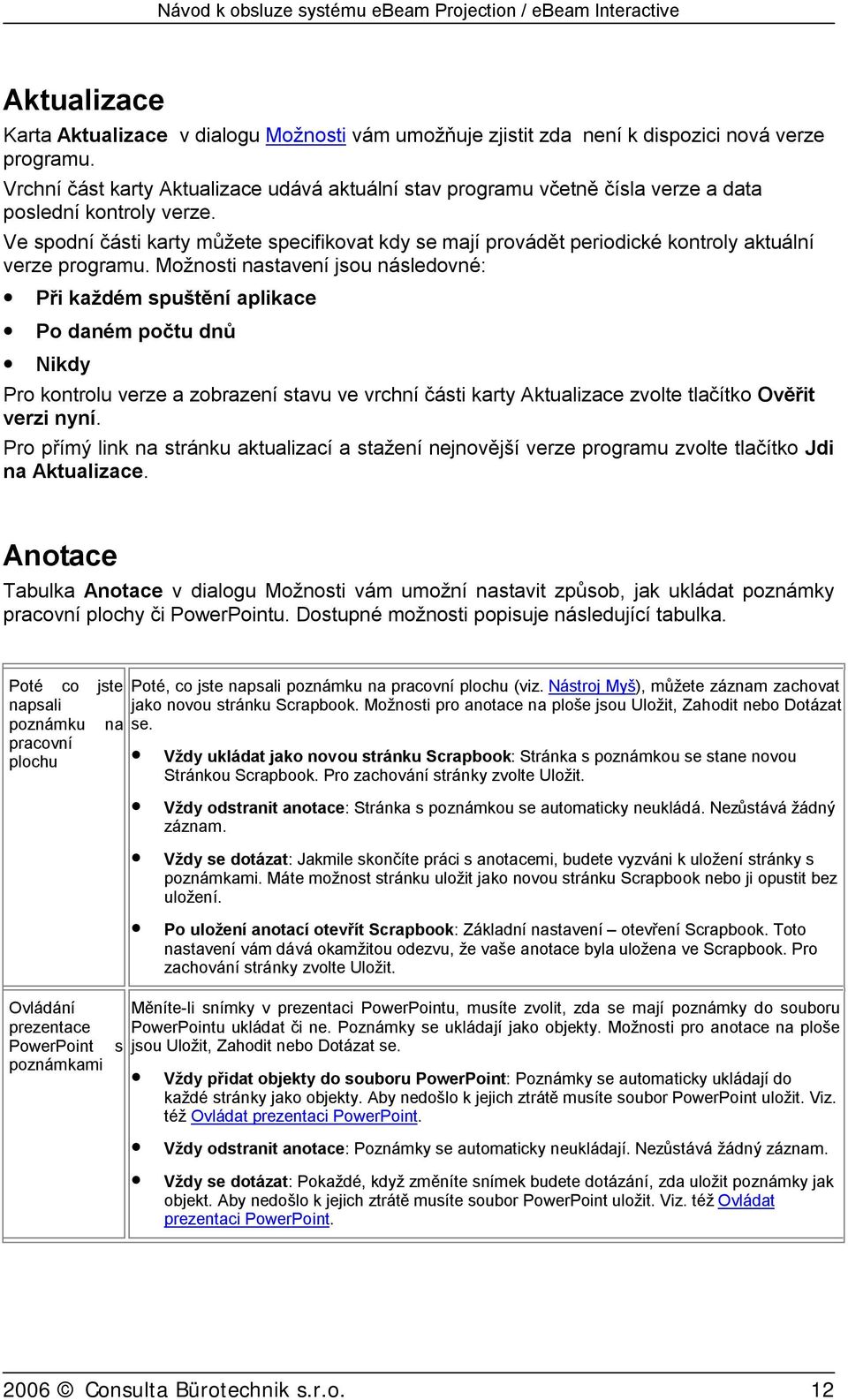

12 Aktualizace Karta Aktualizace v dialogu Možnosti vám umožňuje zjistit zda není k dispozici nová verze programu. Vrchní část karty Aktualizace udává aktuální stav programu včetně čísla verze a data poslední kontroly verze. Ve spodní části karty můžete specifikovat kdy se mají provádět periodické kontroly aktuální verze programu. Možnosti nastavení jsou následovné: Při každém spuštění aplikace Po daném počtu dnů Nikdy Pro kontrolu verze a zobrazení stavu ve vrchní části karty Aktualizace zvolte tlačítko Ověřit verzi nyní. Pro přímý link na stránku aktualizací a stažení nejnovější verze programu zvolte tlačítko Jdi na Aktualizace. Anotace Tabulka Anotace v dialogu Možnosti vám umožní nastavit způsob, jak ukládat poznámky pracovní plochy či PowerPointu. Dostupné možnosti popisuje následující tabulka. Poté co jste napsali poznámku na pracovní plochu Poté, co jste napsali poznámku na pracovní plochu (viz. Nástroj Myš), můžete záznam zachovat jako novou stránku Scrapbook. Možnosti pro anotace na ploše jsou Uložit, Zahodit nebo Dotázat se. Vždy ukládat jako novou stránku Scrapbook: Stránka s poznámkou se stane novou Stránkou Scrapbook. Pro zachování stránky zvolte Uložit. Vždy odstranit anotace: Stránka s poznámkou se automaticky neukládá. Nezůstává žádný záznam. Vždy se dotázat: Jakmile skončíte práci s anotacemi, budete vyzváni k uložení stránky s poznámkami. Máte možnost stránku uložit jako novou stránku Scrapbook nebo ji opustit bez uložení. Po uložení anotací otevřít Scrapbook: Základní nastavení otevření Scrapbook. Toto nastavení vám dává okamžitou odezvu, že vaše anotace byla uložena ve Scrapbook. Pro zachování stránky zvolte Uložit. Ovládání prezentace PowerPoint poznámkami s Měníte-li snímky v prezentaci PowerPointu, musíte zvolit, zda se mají poznámky do souboru PowerPointu ukládat či ne. Poznámky se ukládají jako objekty. Možnosti pro anotace na ploše jsou Uložit, Zahodit nebo Dotázat se. Vždy přidat objekty do souboru PowerPoint: Poznámky se automaticky ukládají do každé stránky jako objekty. Aby nedošlo k jejich ztrátě musíte soubor PowerPoint uložit. Viz. též Ovládat prezentaci PowerPoint. Vždy odstranit anotace: Poznámky se automaticky neukládají. Nezůstává žádný záznam. Vždy se dotázat: Pokaždé, když změníte snímek budete dotázání, zda uložit poznámky jak objekt. Aby nedošlo k jejich ztrátě musíte soubor PowerPoint uložit. Viz. též Ovládat prezentaci PowerPoint Consulta Bürotechnik s.r.o. 12

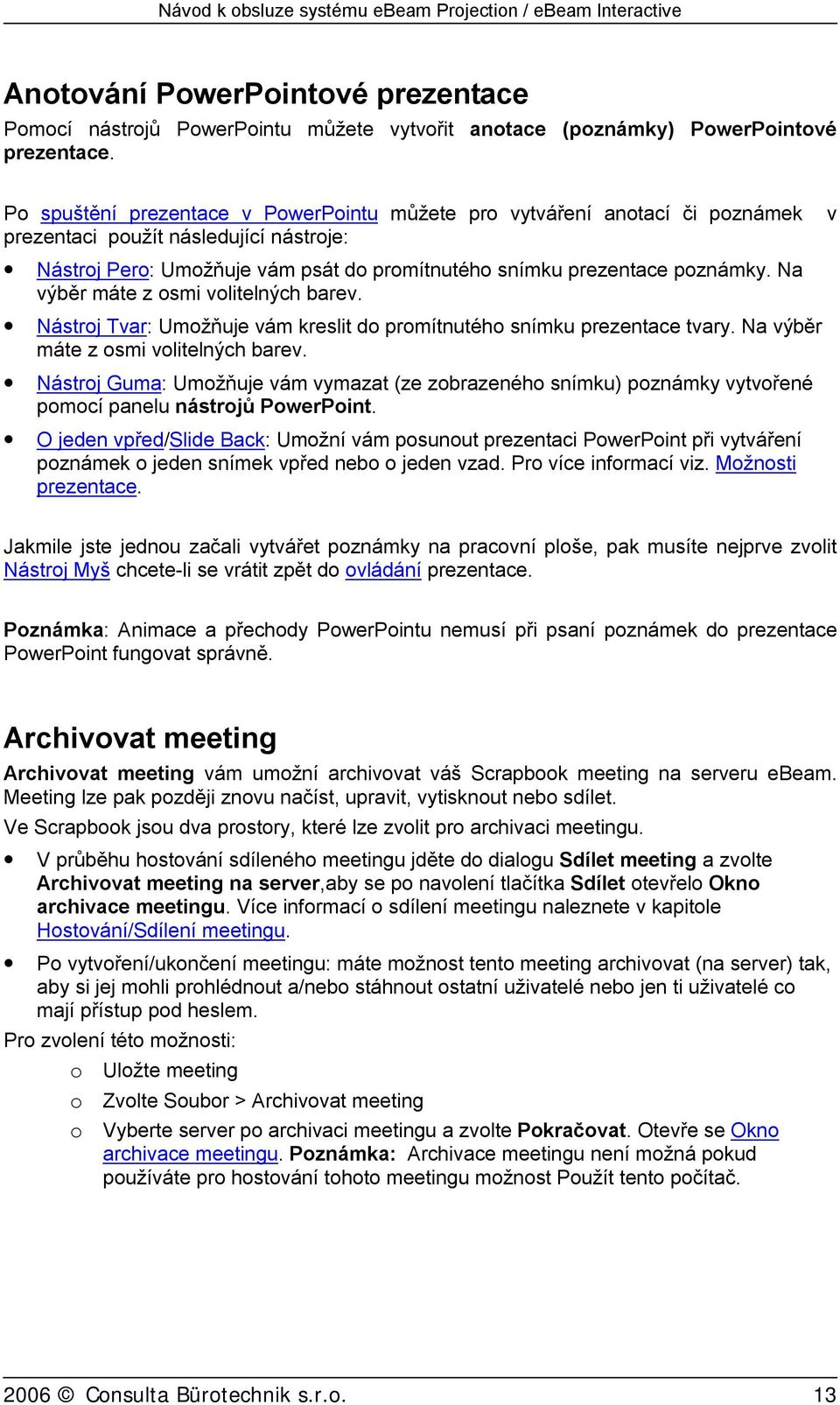

13 Anotování PowerPointové prezentace Pomocí nástrojů PowerPointu můžete vytvořit anotace (poznámky) PowerPointové prezentace. Po spuštění prezentace v PowerPointu můžete pro vytváření anotací či poznámek prezentaci použít následující nástroje: Nástroj Pero: Umožňuje vám psát do promítnutého snímku prezentace poznámky. Na výběr máte z osmi volitelných barev. Nástroj Tvar: Umožňuje vám kreslit do promítnutého snímku prezentace tvary. Na výběr máte z osmi volitelných barev. Nástroj Guma: Umožňuje vám vymazat (ze zobrazeného snímku) poznámky vytvořené pomocí panelu nástrojů PowerPoint. O jeden vpřed/slide Back: Umožní vám posunout prezentaci PowerPoint při vytváření poznámek o jeden snímek vpřed nebo o jeden vzad. Pro více informací viz. Možnosti prezentace. v Jakmile jste jednou začali vytvářet poznámky na pracovní ploše, pak musíte nejprve zvolit Nástroj Myš chcete-li se vrátit zpět do ovládání prezentace. Poznámka: Animace a přechody PowerPointu nemusí při psaní poznámek do prezentace PowerPoint fungovat správně. Archivovat meeting Archivovat meeting vám umožní archivovat váš Scrapbook meeting na serveru ebeam. Meeting lze pak později znovu načíst, upravit, vytisknout nebo sdílet. Ve Scrapbook jsou dva prostory, které lze zvolit pro archivaci meetingu. V průběhu hostování sdíleného meetingu jděte do dialogu Sdílet meeting a zvolte Archivovat meeting na server,aby se po navolení tlačítka Sdílet otevřelo Okno archivace meetingu. Více informací o sdílení meetingu naleznete v kapitole Hostování/Sdílení meetingu. Po vytvoření/ukončení meetingu: máte možnost tento meeting archivovat (na server) tak, aby si jej mohli prohlédnout a/nebo stáhnout ostatní uživatelé nebo jen ti uživatelé co mají přístup pod heslem. Pro zvolení této možnosti: o Uložte meeting o Zvolte Soubor > Archivovat meeting o Vyberte server po archivaci meetingu a zvolte Pokračovat. Otevře se Okno archivace meetingu. Poznámka: Archivace meetingu není možná pokud používáte pro hostování tohoto meetingu možnost Použít tento počítač Consulta Bürotechnik s.r.o. 13

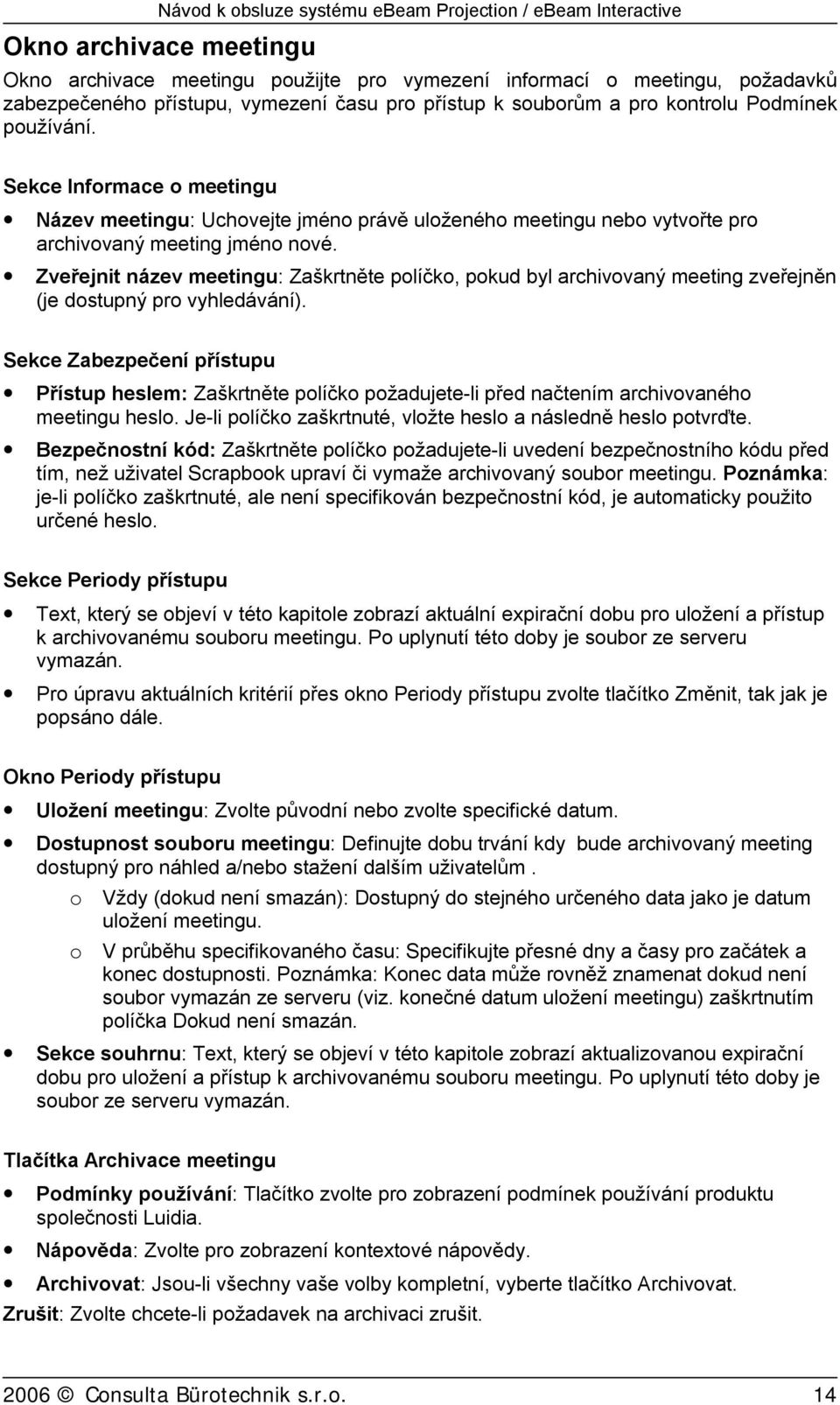

14 Okno archivace meetingu Okno archivace meetingu použijte pro vymezení informací o meetingu, požadavků zabezpečeného přístupu, vymezení času pro přístup k souborům a pro kontrolu Podmínek používání. Sekce Informace o meetingu Název meetingu: Uchovejte jméno právě uloženého meetingu nebo vytvořte pro archivovaný meeting jméno nové. Zveřejnit název meetingu: Zaškrtněte políčko, pokud byl archivovaný meeting zveřejněn (je dostupný pro vyhledávání). Sekce Zabezpečení přístupu Přístup heslem: Zaškrtněte políčko požadujete-li před načtením archivovaného meetingu heslo. Je-li políčko zaškrtnuté, vložte heslo a následně heslo potvrďte. Bezpečnostní kód: Zaškrtněte políčko požadujete-li uvedení bezpečnostního kódu před tím, než uživatel Scrapbook upraví či vymaže archivovaný soubor meetingu. Poznámka: je-li políčko zaškrtnuté, ale není specifikován bezpečnostní kód, je automaticky použito určené heslo. Sekce Periody přístupu Text, který se objeví v této kapitole zobrazí aktuální expirační dobu pro uložení a přístup k archivovanému souboru meetingu. Po uplynutí této doby je soubor ze serveru vymazán. Pro úpravu aktuálních kritérií přes okno Periody přístupu zvolte tlačítko Změnit, tak jak je popsáno dále. Okno Periody přístupu Uložení meetingu: Zvolte původní nebo zvolte specifické datum. Dostupnost souboru meetingu: Definujte dobu trvání kdy bude archivovaný meeting dostupný pro náhled a/nebo stažení dalším uživatelům. o Vždy (dokud není smazán): Dostupný do stejného určeného data jako je datum uložení meetingu. o V průběhu specifikovaného času: Specifikujte přesné dny a časy pro začátek a konec dostupnosti. Poznámka: Konec data může rovněž znamenat dokud není soubor vymazán ze serveru (viz. konečné datum uložení meetingu) zaškrtnutím políčka Dokud není smazán. Sekce souhrnu: Text, který se objeví v této kapitole zobrazí aktualizovanou expirační dobu pro uložení a přístup k archivovanému souboru meetingu. Po uplynutí této doby je soubor ze serveru vymazán. Tlačítka Archivace meetingu Podmínky používání: Tlačítko zvolte pro zobrazení podmínek používání produktu společnosti Luidia. Nápověda: Zvolte pro zobrazení kontextové nápovědy. Archivovat: Jsou-li všechny vaše volby kompletní, vyberte tlačítko Archivovat. Zrušit: Zvolte chcete-li požadavek na archivaci zrušit Consulta Bürotechnik s.r.o. 14

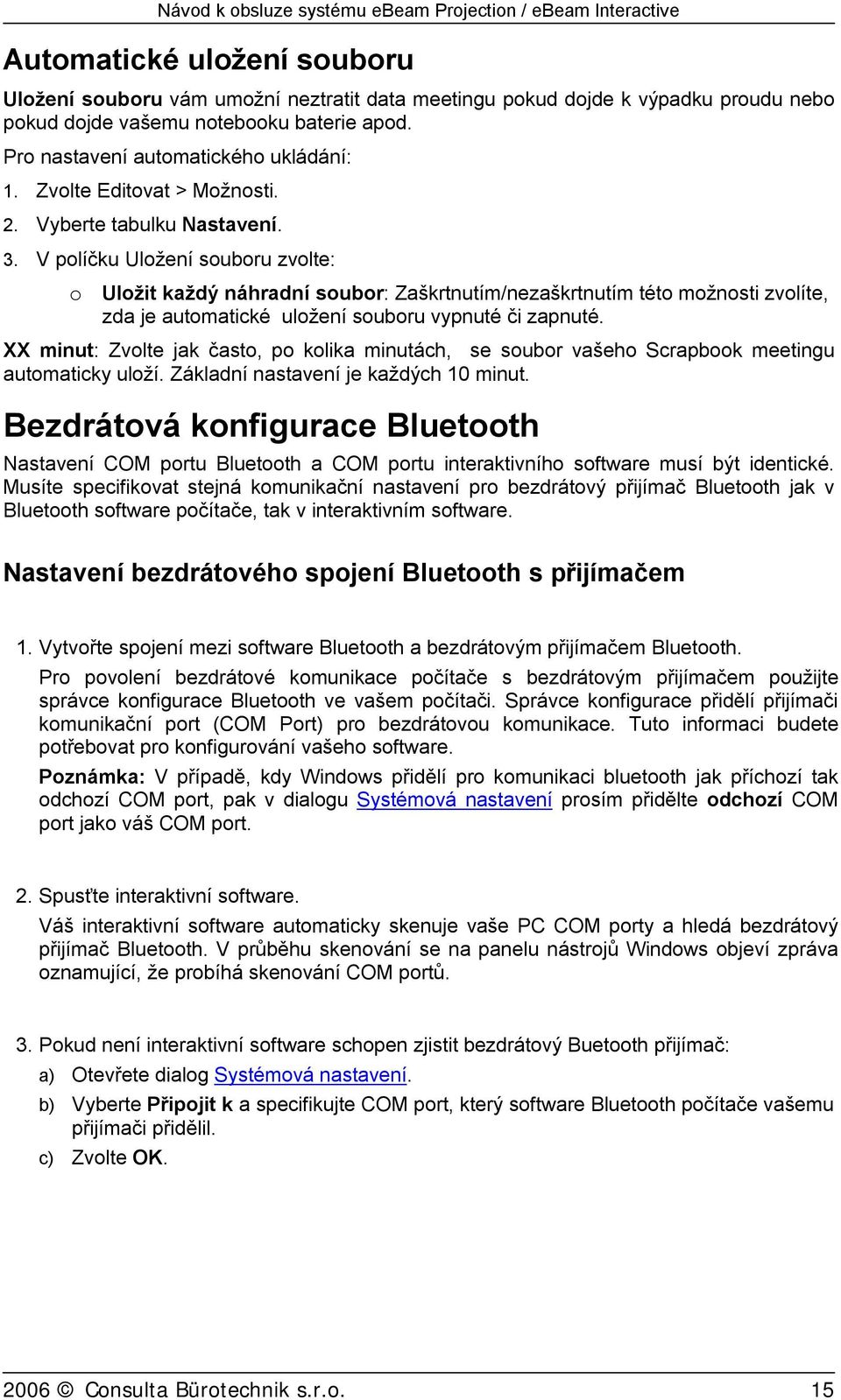

15 Automatické uložení souboru Uložení souboru vám umožní neztratit data meetingu pokud dojde k výpadku proudu nebo pokud dojde vašemu notebooku baterie apod. Pro nastavení automatického ukládání: 1. Zvolte Editovat > Možnosti. 2. Vyberte tabulku Nastavení. 3. V políčku Uložení souboru zvolte: o Uložit každý náhradní soubor: Zaškrtnutím/nezaškrtnutím této možnosti zvolíte, zda je automatické uložení souboru vypnuté či zapnuté. XX minut: Zvolte jak často, po kolika minutách, se soubor vašeho Scrapbook meetingu automaticky uloží. Základní nastavení je každých 10 minut. Bezdrátová konfigurace Bluetooth Nastavení COM portu Bluetooth a COM portu interaktivního software musí být identické. Musíte specifikovat stejná komunikační nastavení pro bezdrátový přijímač Bluetooth jak v Bluetooth software počítače, tak v interaktivním software. Nastavení bezdrátového spojení Bluetooth s přijímačem 1. Vytvořte spojení mezi software Bluetooth a bezdrátovým přijímačem Bluetooth. Pro povolení bezdrátové komunikace počítače s bezdrátovým přijímačem použijte správce konfigurace Bluetooth ve vašem počítači. Správce konfigurace přidělí přijímači komunikační port (COM Port) pro bezdrátovou komunikace. Tuto informaci budete potřebovat pro konfigurování vašeho software. Poznámka: V případě, kdy Windows přidělí pro komunikaci bluetooth jak příchozí tak odchozí COM port, pak v dialogu Systémová nastavení prosím přidělte odchozí COM port jako váš COM port. 2. Spusťte interaktivní software. Váš interaktivní software automaticky skenuje vaše PC COM porty a hledá bezdrátový přijímač Bluetooth. V průběhu skenování se na panelu nástrojů Windows objeví zpráva oznamující, že probíhá skenování COM portů. 3. Pokud není interaktivní software schopen zjistit bezdrátový Buetooth přijímač: a) Otevřete dialog Systémová nastavení. b) Vyberte Připojit k a specifikujte COM port, který software Bluetooth počítače vašemu přijímači přidělil. c) Zvolte OK Consulta Bürotechnik s.r.o. 15

16 Chat Okno Chat umožní účastníkům sdíleného meetingu posílat si v průběhu meetingu navzájem textové zprávy. Zprávy můžete posílat komukoliv ze Seznamu účastníků tím, že zprávu napíšete do textového okna Nová zpráva, a poté klikněte na tlačítko Odeslat komu. Okno Chat obsahuje následující ovládací prvky: Ovládací prvek Nová zpráva Ukázat příjemce Ukázat čas Barevné kódování Popis Vytvoří novou textovou zprávu. Novou odchozí zprávu napište do textového okna Nová zpráva a poté zvolte pro odeslání Všichni nebo Vybraní účastníci. Uvádí jména příjemců u. Zvolíte-li Ukázat příjemce, pak jakmile pošlete textovou zprávu, objeví se jména účastníků, kterým se zpráva poslala vedle zprávy. Poznámka: U příchozích zpráv se jméno odesílatele je vždy uvedeno vedle zprávy. Uvádí čas ových zpráv. Zvolíte-li Ukázat čas, pak jakmile pošlete textovou zprávu, objeví se čas odeslání vedle zprávy. Zvolíte-li Barevné kódování, pak jsou příchozí/odchozí textové zprávy v okně chatu barevně kódovány. Barevné kódy jsou definovány jako: Černá - příchozí textová zpráva. Modrá - odchozí textová zpráva. Červená - Prioritní textová zpráva. Příchozí a odchozí. Prioritní zpráva Všichni Vybraní účastníci Vymazat Barevně kóduje vysoce prioritní zprávu. Zvolíte-li Prioritní zprávu odchozí/příchozí zpráva je zobrazena červeně. Poznámka: Není-li zvoleno Barevné kódování, zpráva se zobrazí černě. Pošle zprávu z textového pole Nová zpráva všem připojeným účastníkům. Tlačítko není funkční dokud nenapíšete do pole Nová zpráva novou zprávu. Pošle zprávu z textového pole Nová zpráva všem vybraným účastníkům ze seznamu účastníků. Více účastníků lze vybrat/odebrat stisknutím tlačítka Shift nebo Control. Tlačítko není funkční dokud nenapíšete do pole Nová zpráva novou zprávu. Vymaže všechny předchozí odeslané/přijaté textové zprávy z okna chat. Ale nemaže text z pole Nová zpráva. Pro zobrazení/skrytí okna Chat stiskněte zelenou šipku, která se nachází vedle názvu Chatu Consulta Bürotechnik s.r.o. 16

17 Co je nového Nové funkce této verze: Návod k obsluze systému ebeam Projection / ebeam Interactive Submenu panelu nástrojů. Upravuje panel interaktivních nástrojů podle toho, jaké nástroje používáte nejčastěji. Nová nastavení pro ovládání panelu interaktivních nástrojů. Viz. Ovládání pomocí interaktivních nástrojů. Nahrávání obsahu obrazovky spolu se zvukem. Funkce nahrávání Interactu v kombinaci s mikrofonem vašeho počítače nahraje vše co se v obraze odehraje spolu s vaším hlasem a uloží to jako soubor. Soubor můžete pak přehrát nebo je poslat em. Importujte/slučujte existující soubory Scrapbook (*.esb) do otevřeného souboru Scrapbook. Viz Menu souborů. Do Panelu nástrojů scrapbook bylo přidáno osm nových nástrojů tvarů včetně čar, šipek a kruhů. Přepínání Rozpoznávání ručně psaného textu na panelu nástrojů pracovní plochy. Vytvořeno pro použití s programem ritepen handwriting recognition software version 2.5 nebo vyšší. Vlastní barvy v paletách anotací pracovní plochy a scrapbook. Z neomezené palety barev Windows zvolte svou oblíbenou barvu. Rozšířená Galerie obrázků s mnoha novými obrázky na různá témata. Chat v průběhu sdílených meetingů. Komunikujte s účastníky meetingů pomocí integrované možnosti chatu. Posílejte zprávy jednomu nebo všem a ujistěte se, že každý je na stejné stránce. Konfigurujte myšová tlačítka vašeho Interaktivního pera. Viz záložku Projekce v Systémových preferencích. Co je to Meeting? Meeting je soubor poznámek a obrázků uložených jako prvky ve stránkách Scrapbook v souboru Scrapbook meeting (*.esb). Scrapbook umožňuje aby byl otevřený jeden meeting v daném čase. Jednoduchý meeting může mít jednoho nebo více účastníků, kteří sedí v jedné místnosti a používají interaktivní systém pro záznam poznámek. Jednoduchý meeting může mít rovněž účastníky na různých místech, např. v jiném patře, jiném státě nebo v jiné zemi. Tento proces s více účastníky vašeho meetingu přes internet/intranet v reálném čase se nazývá Sdílení Meetingu Consulta Bürotechnik s.r.o. 17

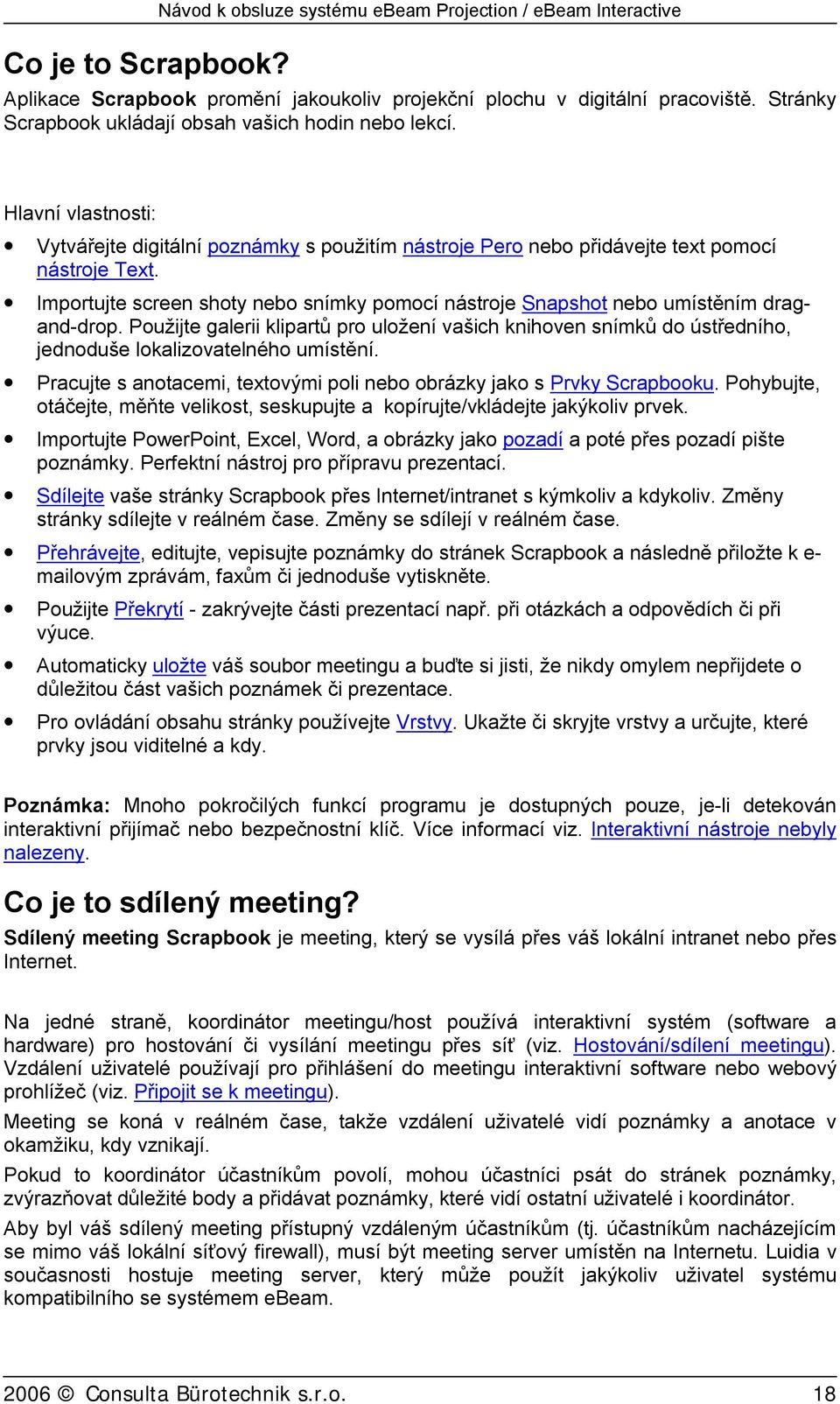

18 Co je to Scrapbook? Návod k obsluze systému ebeam Projection / ebeam Interactive Aplikace Scrapbook promění jakoukoliv projekční plochu v digitální pracoviště. Stránky Scrapbook ukládají obsah vašich hodin nebo lekcí. Hlavní vlastnosti: Vytvářejte digitální poznámky s použitím nástroje Pero nebo přidávejte text pomocí nástroje Text. Importujte screen shoty nebo snímky pomocí nástroje Snapshot nebo umístěním dragand-drop. Použijte galerii klipartů pro uložení vašich knihoven snímků do ústředního, jednoduše lokalizovatelného umístění. Pracujte s anotacemi, textovými poli nebo obrázky jako s Prvky Scrapbooku. Pohybujte, otáčejte, měňte velikost, seskupujte a kopírujte/vkládejte jakýkoliv prvek. Importujte PowerPoint, Excel, Word, a obrázky jako pozadí a poté přes pozadí pište poznámky. Perfektní nástroj pro přípravu prezentací. Sdílejte vaše stránky Scrapbook přes Internet/intranet s kýmkoliv a kdykoliv. Změny stránky sdílejte v reálném čase. Změny se sdílejí v reálném čase. Přehrávejte, editujte, vepisujte poznámky do stránek Scrapbook a následně přiložte k e- mailovým zprávám, faxům či jednoduše vytiskněte. Použijte Překrytí - zakrývejte části prezentací např. při otázkách a odpovědích či při výuce. Automaticky uložte váš soubor meetingu a buďte si jisti, že nikdy omylem nepřijdete o důležitou část vašich poznámek či prezentace. Pro ovládání obsahu stránky používejte Vrstvy. Ukažte či skryjte vrstvy a určujte, které prvky jsou viditelné a kdy. Poznámka: Mnoho pokročilých funkcí programu je dostupných pouze, je-li detekován interaktivní přijímač nebo bezpečnostní klíč. Více informací viz. Interaktivní nástroje nebyly nalezeny. Co je to sdílený meeting? Sdílený meeting Scrapbook je meeting, který se vysílá přes váš lokální intranet nebo přes Internet. Na jedné straně, koordinátor meetingu/host používá interaktivní systém (software a hardware) pro hostování či vysílání meetingu přes síť (viz. Hostování/sdílení meetingu). Vzdálení uživatelé používají pro přihlášení do meetingu interaktivní software nebo webový prohlížeč (viz. Připojit se k meetingu). Meeting se koná v reálném čase, takže vzdálení uživatelé vidí poznámky a anotace v okamžiku, kdy vznikají. Pokud to koordinátor účastníkům povolí, mohou účastníci psát do stránek poznámky, zvýrazňovat důležité body a přidávat poznámky, které vidí ostatní uživatelé i koordinátor. Aby byl váš sdílený meeting přístupný vzdáleným účastníkům (tj. účastníkům nacházejícím se mimo váš lokální síťový firewall), musí být meeting server umístěn na Internetu. Luidia v současnosti hostuje meeting server, který může použít jakýkoliv uživatel systému kompatibilního se systémem ebeam Consulta Bürotechnik s.r.o. 18

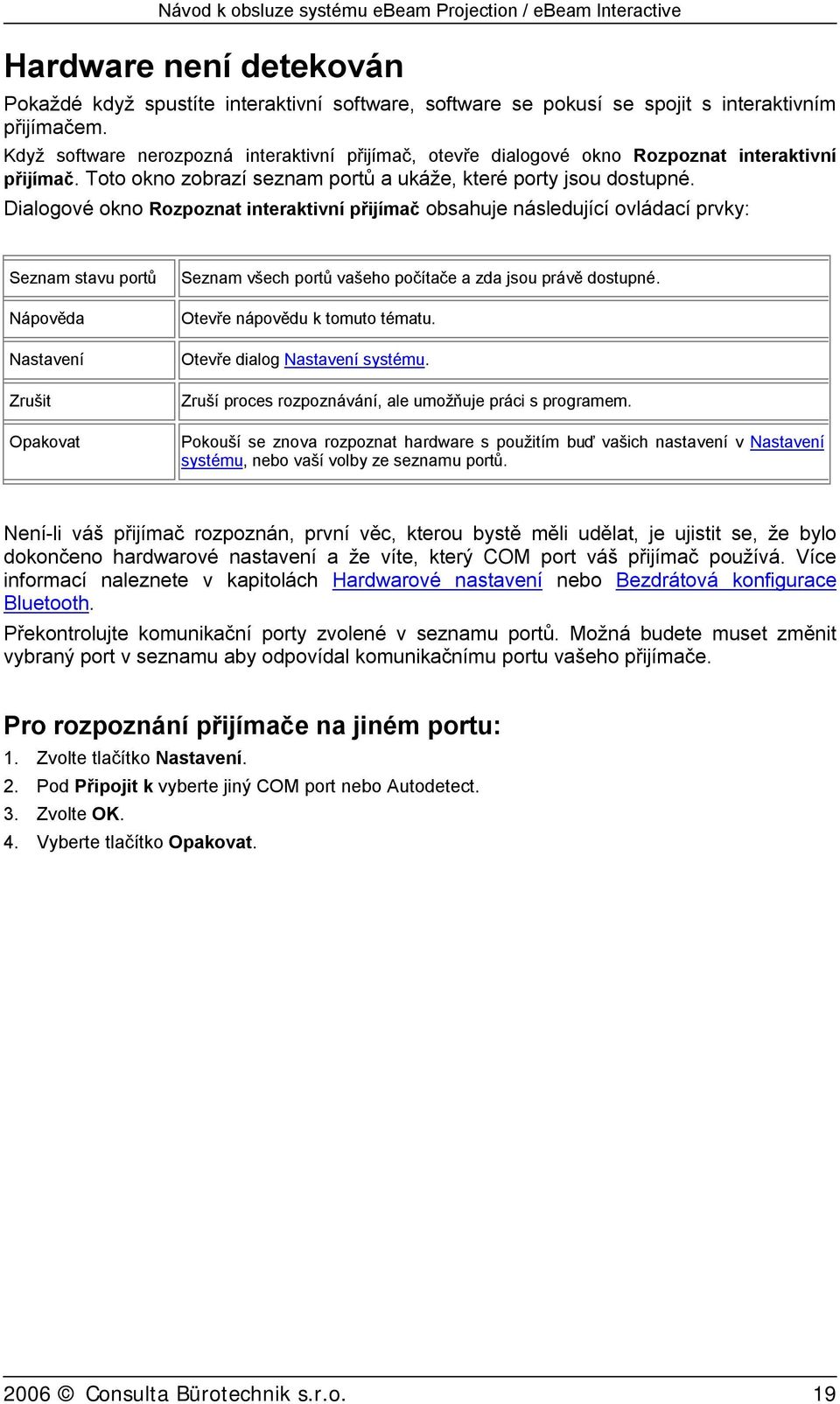

19 Hardware není detekován Pokaždé když spustíte interaktivní software, software se pokusí se spojit s interaktivním přijímačem. Když software nerozpozná interaktivní přijímač, otevře dialogové okno Rozpoznat interaktivní přijímač. Toto okno zobrazí seznam portů a ukáže, které porty jsou dostupné. Dialogové okno Rozpoznat interaktivní přijímač obsahuje následující ovládací prvky: Seznam stavu portů Nápověda Nastavení Zrušit Opakovat Seznam všech portů vašeho počítače a zda jsou právě dostupné. Otevře nápovědu k tomuto tématu. Otevře dialog Nastavení systému. Zruší proces rozpoznávání, ale umožňuje práci s programem. Pokouší se znova rozpoznat hardware s použitím buď vašich nastavení v Nastavení systému, nebo vaší volby ze seznamu portů. Není-li váš přijímač rozpoznán, první věc, kterou bystě měli udělat, je ujistit se, že bylo dokončeno hardwarové nastavení a že víte, který COM port váš přijímač používá. Více informací naleznete v kapitolách Hardwarové nastavení nebo Bezdrátová konfigurace Bluetooth. Překontrolujte komunikační porty zvolené v seznamu portů. Možná budete muset změnit vybraný port v seznamu aby odpovídal komunikačnímu portu vašeho přijímače. Pro rozpoznání přijímače na jiném portu: 1. Zvolte tlačítko Nastavení. 2. Pod Připojit k vyberte jiný COM port nebo Autodetect. 3. Zvolte OK. 4. Vyberte tlačítko Opakovat Consulta Bürotechnik s.r.o. 19

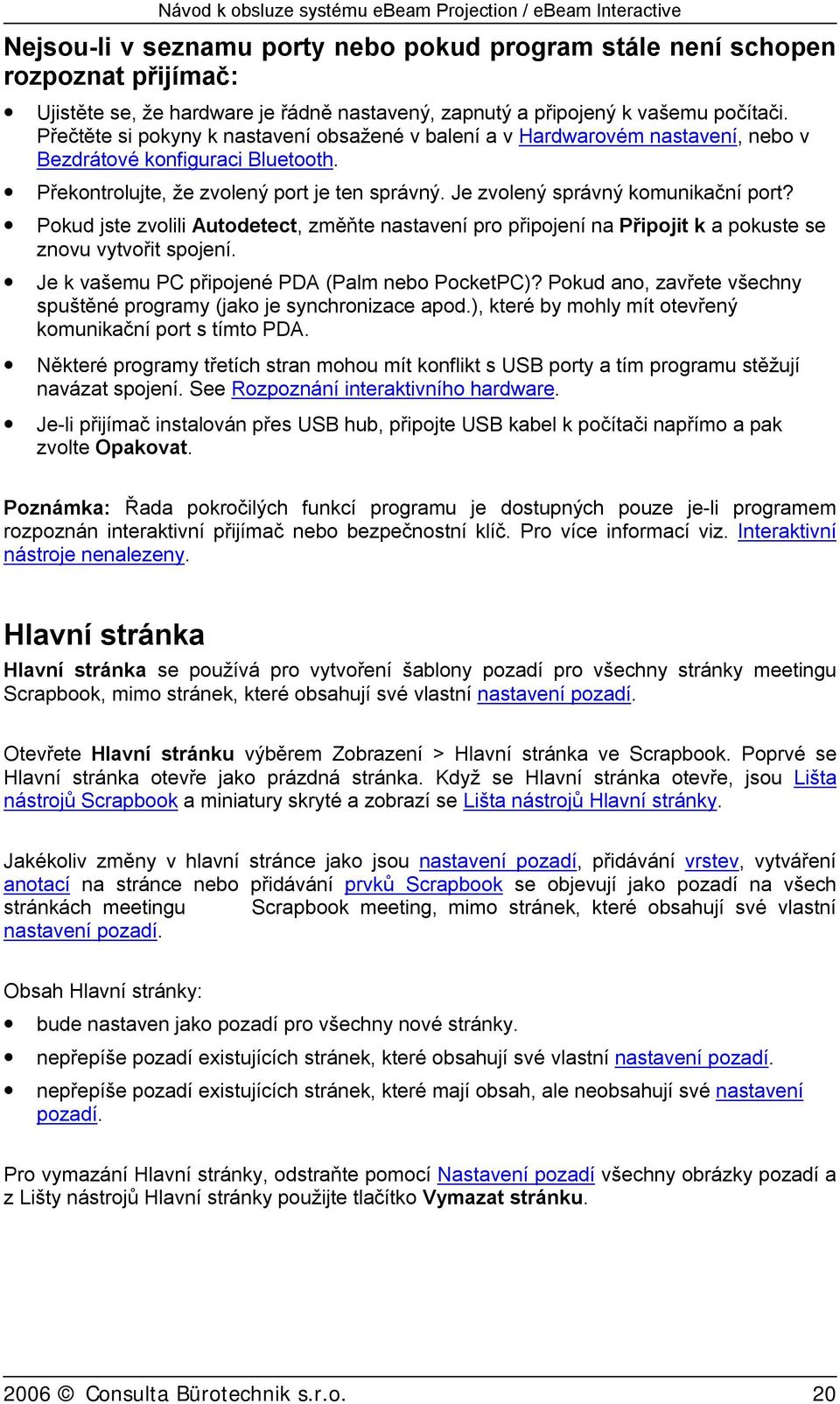

20 Nejsou-li v seznamu porty nebo pokud program stále není schopen rozpoznat přijímač: Ujistěte se, že hardware je řádně nastavený, zapnutý a připojený k vašemu počítači. Přečtěte si pokyny k nastavení obsažené v balení a v Hardwarovém nastavení, nebo v Bezdrátové konfiguraci Bluetooth. Překontrolujte, že zvolený port je ten správný. Je zvolený správný komunikační port? Pokud jste zvolili Autodetect, změňte nastavení pro připojení na Připojit k a pokuste se znovu vytvořit spojení. Je k vašemu PC připojené PDA (Palm nebo PocketPC)? Pokud ano, zavřete všechny spuštěné programy (jako je synchronizace apod.), které by mohly mít otevřený komunikační port s tímto PDA. Některé programy třetích stran mohou mít konflikt s USB porty a tím programu stěžují navázat spojení. See Rozpoznání interaktivního hardware. Je-li přijímač instalován přes USB hub, připojte USB kabel k počítači napřímo a pak zvolte Opakovat. Poznámka: Řada pokročilých funkcí programu je dostupných pouze je-li programem rozpoznán interaktivní přijímač nebo bezpečnostní klíč. Pro více informací viz. Interaktivní nástroje nenalezeny. Hlavní stránka Hlavní stránka se používá pro vytvoření šablony pozadí pro všechny stránky meetingu Scrapbook, mimo stránek, které obsahují své vlastní nastavení pozadí. Otevřete Hlavní stránku výběrem Zobrazení > Hlavní stránka ve Scrapbook. Poprvé se Hlavní stránka otevře jako prázdná stránka. Když se Hlavní stránka otevře, jsou Lišta nástrojů Scrapbook a miniatury skryté a zobrazí se Lišta nástrojů Hlavní stránky. Jakékoliv změny v hlavní stránce jako jsou nastavení pozadí, přidávání vrstev, vytváření anotací na stránce nebo přidávání prvků Scrapbook se objevují jako pozadí na všech stránkách meetingu Scrapbook meeting, mimo stránek, které obsahují své vlastní nastavení pozadí. Obsah Hlavní stránky: bude nastaven jako pozadí pro všechny nové stránky. nepřepíše pozadí existujících stránek, které obsahují své vlastní nastavení pozadí. nepřepíše pozadí existujících stránek, které mají obsah, ale neobsahují své nastavení pozadí. Pro vymazání Hlavní stránky, odstraňte pomocí Nastavení pozadí všechny obrázky pozadí a z Lišty nástrojů Hlavní stránky použijte tlačítko Vymazat stránku Consulta Bürotechnik s.r.o. 20
