1 Stránka č. 1 z 12 Pospis propojení programů CADKON/TZB a PROTECH (TZ, DIMOSW) CADKON/TZB verze Výpočet tepelných ztrát Rozmístění otopných těles Vkládání těles z databáze PROTECHu Vykreslení půdorysných rozvodů potrubí Vytvoření schémat otopných soustav Export CADKON > DIMOSW Import DIMOSW > CADKON Výpočet tepelných ztrát budovy Pokud dostanete stavební výkres a vlastníte program Tepelné ztráty od společnosti PROTECH, můžete pomocí CADKONu např. doplnit teploty místností a předat tento seznam místností pro výpočet tepelných ztrát. Spolupráce s programem Tepelné ztráty pracuje v těchto fázích: Doplnění informací o místnostech do stavebního výkresu (CADKON). Načtení seznamu místností v tepelných ztrátách (PROTECH). Odměření délek konstrukcí a rozměrů z výkresu (PROTECH, CADKON). Vytvoření seznamu navržených těles (PROTECH). Rozmístění těles ve výkrese (CADKON). Postup: 1. V CADKONu/TZB otevřete stavební výkres 2. Klepněte na ikonu Start CADKONu a nastavte příslušné kreslící jednotky a měřítko. 3. Pomocí funkce Popis místností opoložkujte jednotlivé místnosti. (zadat název místnosti, teplotu atd.) Tip: Při popisu místností doporučujeme nejprve pomocí funkce AutoCADu Plocha myší zadat rohové body místnosti a potom spustit funkci Popis místností (zadaná plocha ve výkrese se automaticky načte do dialogového okna). Ze stavebního výkresu se automaticky plocha místnosti, obvod, objem (pokud je zadána výška místnosti) a povrch místnosti. Vy musíte doplnit číslo místnosti, název místnosti (nepovinné) a teplotu. Upozornění: Program Tepelné ztráty umí automaticky načíst číslo místnosti, název místnosti, plochu podlahy, teplotu, povrch, objem a výšku od verze uvolněné po Pokud máte starší verzi, můžete si jí stáhnout z Stavební výkres, do kterého byly pomocí CADKONu vloženy popisy místností. 4. Klepněte na ikonu Tabulka místností a vyberte celý výkres. 5. V dialogovém okně Tabulka místností nastavte vyhodnocení tabulky do CSV formátu a uložte soubor (vytvoří se soubor s příponou *.csv). Upozornění: Pokud máte problémy s načtením vytvořeného souboru *.csv do PROTECHu, zkontrolujte v dialogovém okně Tabulka místností, zda je nastavena šablona TZ-PROTECH.TTAB (klepnout na tlačítko Sestavit sloupce).

2 Stránka č. 2 z 12 Dialogové okno Tabulka místností. 6. Nyní spustíme program PROTECH-tepelné ztráty a v roletovém menu Soubor vybereme položku Otevřít zakázku CADKON. 7. Vyberte soubor s příponou *.csv, který jste vytvořili a klepněte na tlačítko Otevřít. 8. V dialogovém okně Údaje o zakázce vyplňte základní informace o projektu, případně zadejte požadované konstrukce. 9. Nyní se přepněte na kartu Místnosti, kde se zobrazí údaje o místnostech načtených z CADKONu. Načtené údaje o místnostech v Programu PROTECH 10. Vyberte jednu místnost a klepněte na tlačítko Otevřít. 11. V dialogovém panelu Místnost můžete nyní upravit nebo přidat další parametry místnosti. My budeme ovšem zadávat rozměry místnosti odměřením z výkresu CADKONu.

3 Stránka č. 3 z 12 Dialogové okno PROTECHu s podrobnými údaji o místnosti 12. Klepněte na tlačítko Výkres, čímž se přepnete do programu CADKON a v pravé horní části obrazovky bude vidět pouze malé dialogové okno programu PROTECH na zadávání rozměrů. 13. V dialogovém okně PROTECHu nastavte např. položku Šířka. 14. V CADKONu klepněte na ikonu PROTECH-tepelné ztráty a ve výkrese odměřte vzdálenost. Odměřená vzdálenost se z CADKONu automaticky přenese do dialogového okna PROTECHu do položky Šířka. 15. V dialogovém okně PROTECHu se automaticky označí další položka (Délka) a vy pokračujete stejným způsobem jako v předchozím bodě. Přenášení délek stěn z výkresu CADKONu do PROTECHu Tímto způsobem můžete odměřovat nejen rozměry místností, ale také konstrukcí. Rozmístění otopných těles Postup: 1. V programu PROTECH proveďte výpočet a návrh konkrétních otopných těles pro jednotlivé místnosti. 2. Tato navržená otopná tělesa uložte do textového souboru, se kterým dále budeme pracovat v CADKONu (v programu PROTECH klepněte na tlačítko CAD). 3. V CADKONu/TZB spusťte funkci PROTECH-správce souborů otopných těles. 4. V dialogovém okně klepněte na tlačítko Přidat a nalistujte příslušný soubor se seznamem otopných těles vytvořený v PROTECHu.

4 Stránka č. 4 z 12 Dialogové okno pro načtení seznamu otopných těles z programu PROTECH. Ve správci těles může být najednou načteno více seznamů (např. pro různá podlaží) a vy si pouze nastavujete aktuální seznam, se kterým chcete zrovna pracovat. 5. Spusťte Makroeditor a vložte otopné těleso (v našem případě deskové). 6. Zobrazí se dialogové okno, ve kterém vyberete číslo podlaží, Číslo příslušné místnosti a k ní se vám nabídnou navržená otopná tělesa. Vkládání konkrétního otopného tělesa do výkresu. V seznamu podlaží a místností se vždy nabízí nejvyšší číslo od naposled vloženého. 7. Na závěr můžete otopná tělesa vložená ve výkrese jednoduše popsat.

5 Stránka č. 5 z 12 Vložená a popsaná otopná tělesa ve výkresu CADKONu/TZB. Pro rychlé popsání otopných těles ve výkrese doporučujeme použít funkci Popis prvku. (ve funkci Nastavení CADKONu si nejprve v kartě Popisy nastavte masku Otopná tělesa-protech) Vkládání otopných těles do výkresu z databáze PROTECHu V CADKONu můžete otopná tělesa do výkresu vkládat několika způsoby: Rozměry těles zadávat ručně z klávesnice. Vybírat tělesa z databáze CADKONu. Vkládat tělesa z navrženého seznamu programu PROTECH. Využívat databázi těles programu PROTECH. Právě poslední možnost si nyní blíže probereme. 1. Z Makroeditoru vložte do výkresu libovolné otopné těleso. 2. V dialogovém okně Zadání parametrů klepněte na tlačítko Katalog PROTECH. Dialogové okno pro vkládání otopnýh těles. Upozornění: Pokud v dialogovém okně není nastavena položka Typ připojení, použije CADKON automaticky připojení levé spodní. Doporučujeme tuto položku nastavit. 3. V dialogovém okně Katalog těles-výběr vyberte výrobce, typ, případně zadejte další kritéria výběru a klepněte na tlačítko Vyhledat.

6 Stránka č. 6 z 12 Dialogové okno Katalog těles-výběr. 4. Poklepejte myší na jedno těleso a jeh parametry se načtou zpět do CADKONu, kde těleso již můžete klasickým způsobem umístit. Aby jste tímto způsobem mohli pracovat s databází otopných těles, musíte mít nainstalován program PROTECH (katalogy) nebo si dokoupit cd-rom Katalogy a tabulky pro TZB. Tip: Pro rychlé popsání otopných těles ve výkrese doporučujeme použít funkci Popis prvku. (ve funkci Nastavení CADKONu si nejprve v kartě Popisy nastavte Tvar popisu Otopná tělesa-protech). Doporučujeme ve funkci Nastavení CADKONu v kartě Různé zatrhnout položku Používat katalog PROTECH (při vkládání otopných těles se bude automaticky zobrazovat dialogové okno s tlačítkem Katalog PROTECH pro rychlý přístup do databáze těles). Vykreslení půdorysných rozvodů potrubí Kreslení potrubí-trasa Pomocí této funkce můžete vykreslit půdorysné rozvody přívodního a zpětného potrubí a zároveň vše připravit pro vytvoření rozvinutých schémat. Předpokladem je rozmístění otopných těles, ke kterým vykreslíte schematicky (např. pomocí křivek) rozvody a vložíte stoupačky. Upozornění: Křivky se musí dotýkat otopných těles (použijte např. úchopový mód Koncový). Stoupačky musí být také umístěné přesně na koncích křivek. Výchozí výkres s tělesy, potrubní skicou a stoupačkami. Postup: 1. V menu CADKONu klepněte na ikonu Kreslení potrubí-trasa. 2. Ve výkrese jako první vyberte stoupačku (P1) a potom všechna tělesa a stoupačky (P2,P3) a potvrďte výběr.

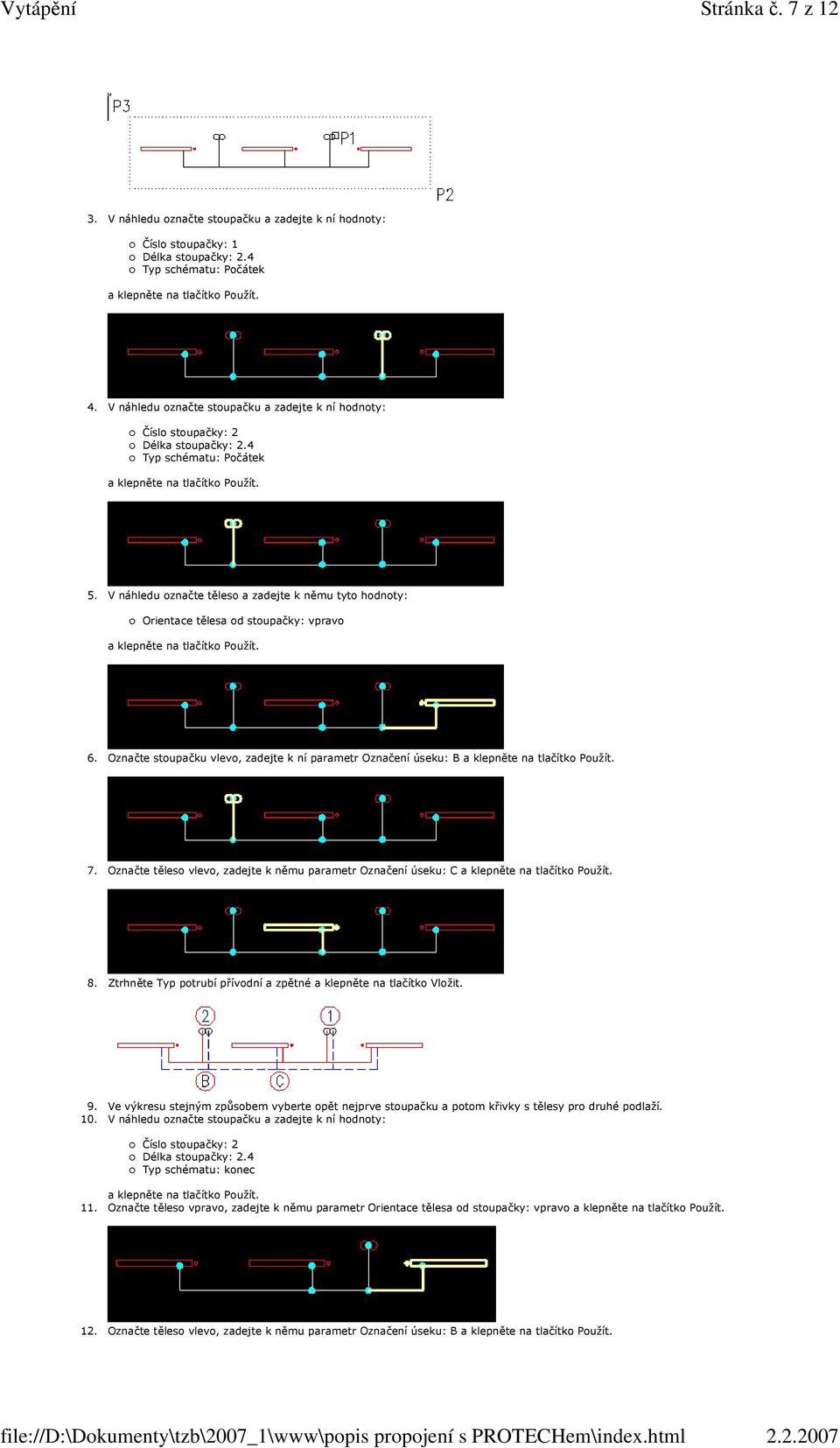

7 Stránka č. 7 z V náhledu označte stoupačku a zadejte k ní hodnoty: Číslo stoupačky: 1 Délka stoupačky: 2.4 Typ schématu: Počátek a klepněte na tlačítko Použít. 4. V náhledu označte stoupačku a zadejte k ní hodnoty: Číslo stoupačky: 2 Délka stoupačky: 2.4 Typ schématu: Počátek a klepněte na tlačítko Použít. 5. V náhledu označte těleso a zadejte k němu tyto hodnoty: Orientace tělesa od stoupačky: vpravo a klepněte na tlačítko Použít. 6. Označte stoupačku vlevo, zadejte k ní parametr Označení úseku: B a klepněte na tlačítko Použít. 7. Označte těleso vlevo, zadejte k němu parametr Označení úseku: C a klepněte na tlačítko Použít. 8. Ztrhněte Typ potrubí přívodní a zpětné a klepněte na tlačítko Vložit. 9. Ve výkresu stejným způsobem vyberte opět nejprve stoupačku a potom křivky s tělesy pro druhé podlaží. 10. V náhledu označte stoupačku a zadejte k ní hodnoty: Číslo stoupačky: 2 Délka stoupačky: 2.4 Typ schématu: konec a klepněte na tlačítko Použít. 11. Označte těleso vpravo, zadejte k němu parametr Orientace tělesa od stoupačky: vpravo a klepněte na tlačítko Použít. 12. Označte těleso vlevo, zadejte k němu parametr Označení úseku: B a klepněte na tlačítko Použít.

8 Stránka č. 8 z Ztrhněte Typ potrubí přívodní a zpětné a klepněte na tlačítko Vložit. Tip: Aby jste stále při zadávání hodnot nemuseli klepat myší na tlačítko Použít, stačí např. zadat Označení větve B a potvrdit klávesou ENTER. Výsledek-vykreslené půdorysné potrubní rozvody. Podívejte se na příklady číslování stoupaček a označení úseků. Modrou čarou je znázorněn hlavní úsek vykreslený vlevo a červeně hlavní úsek vykreslený vpravo. Poznámky: Otopná soustava musí mít vždy počátek (stoupačka-počátek nebo kotel) a konec (stoupačka-konec).

9 Stránka č. 9 z 12 Hlavní větev je vždy označená A nebo 1 a vedlejší větve se vždy označují vzestupně od konce hlavní větve. Každá stoupačka musí mít jedinečné číslo a jejich pořadí si můžete určit libovolně. Poznámky: Spline křivky nejsou podporovány. Používejte nejlépe křivky nebo úsečky. Křivky/úsečky se musí těles, kotlů a stoupaček dotýkat. Doporučujeme používat úchopové módy AutoCADu. Pokud je vše správně, zobrazí se v místě styku modrý puntík. Tip: Více segmentů můžete vybrat najednou pomocí stisknuté klávesy CTRL a postupným vybíráním myší. Se stisknutou klávesou SHIFT můžete zase již vybrané segmenty odebrat. Tip: Pomocí funkce Informace o prvku můžete jednoduše zjistit, s jakýmy parametry jste vykreslili např. číslo stoupačky, typ schématu atd. Pomocí funkce Hromadná změna vlastností můžete tyto vlastnosti také dodatečně měnit. Vysvětlení některých vlastností: orientace tělesa od stoupačky: hodnota 0 - vlevo. orientace tělesa od stoupačky: hodnota 1 - vpravo. typ schématu: hodnota 0 - počátek. typ schématu: hodnota 1 - mezi. typ schématu: hodnota 2 - konec. Vytvoření schémat otopných soustav Rozvinuté schéma Pro správné vytvoření rozvinutých schémat je nutné nejprve vykreslit půdorysné potrubní rozvody viz. Vykreslení půdorysných rozvodů potrubí. Ukážeme si vytvoření rozvinutého schématu pro dvě podlaží viz. obrázek. Postup pro podlaží 1NP: 1. V menu CADKONu klepněte na ikonu Rozvinuté schéma. 2. Ve výkrese vyberte jako první stoupačku č.1 a potom zbytek půdorysných rozvodů i s tělesy (můžete provést výběr oknem a zahrnout do něj i např. stavební konstrukce atd.). 3. Potvrďte výběr. 4. Ve výkrese zadejte bod vykreslení schématu (pokud jste jako první vybrali stoupačku č.1, bod vložení schématu bude počátek stoupačky č.1). 5. V dialogovém okně zadejte parametry vykreslení schématu a klepněte na tlačítko OK.

10 Stránka č. 10 z 12 Výsledek-vykreslení schématu pro 1NP. Postup pro podlaží 2NP: 1. V menu CADKONu klepněte na ikonu Rozvinuté schéma. 2. Ve výkrese vyberte jako první stoupačku č.2 a potom zbytek půdorysných rozvodů i s tělesy (můžete provést výběr oknem a zahrnout do něj i např. stavební konstrukce atd.). 3. Potvrďte výběr. 4. Místo zadaní bodu vykreslení zmáčkněte klávesu ESC (budeme se napojovat na již existující schéma). 5. Ve výkrese na již vykresleném schématu 1NP vyberte jednu čáru stoupačky č V dialogovém okně zadejte parametry vykreslení schématu a klepněte na tlačítko OK. Výsledek-vykreslení schématu pro 1NP a 2NP. Poznámky: Místo první stoupačky můžete samozřejmě vybrat např. kotel. Pokud chcete vytvořená schémata předávat do programů PROTECH, je nutné vícepodlažní schémata na sebe připojovat (ne pouze vkládat bodem). Zadané dimenze potrubí se automaticky přenesou i do schématu. Tip: Pokud se schéma špatně vykreslí, můžete pomocí funkce např. číslo stoupačky, typ schématu atd. Pomocí funkce měnit. Informace o prvku jednoduše zjistit, s jakýmy parametry jste vykreslili Hromadná změna vlastností můžete tyto vlastnosti také dodatečně Vysvětlení některých vlastností: orientace tělesa od stoupačky: hodnota 0 - vlevo. orientace tělesa od stoupačky: hodnota 1 - vpravo. typ schématu: hodnota 0 - počátek. typ schématu: hodnota 1 - mezi. typ schématu: hodnota 2 - konec. Upozornění: Po exportu pomocí funkce Export CADKON-->PROTECH se informace Číslo úseku a Číslo napájecího úseku změní např. z 1 na e1. Export CADKON > DIMOSW

11 Stránka č. 11 z 12 Export CADKON-->PROTECH Tato funkce vyexportuje (předá data) z výkresu CADKONu/TZB do programu DIMOSW od společnosti PROTECH. Zásady, které je nutné dodržet: Ve výkrese musíte vybrat všechny půdorysy i celé schéma (nelze provést export pouze určitých podlaží). Otopná soustava musí mít počátek a konec (např. počátek-kotel a konec-stoupačka s parametrem Typ schématu: konec) viz. Kreslení potrubí-trasa. Pokud se jedná o vícepodlažní schéma, musí být řezy jednotlivých podlaží propojeny viz. Rozvinuté schéma. Postup: 1. V menu CADKONu klepněte na ikonu Export CADKON-->PROTECH 2. Ve výkrese vyberte (např. oknem) všechny půdorysné rozvody a celé schéma. 3. Potvrďte výběr. 4. V dialogovém okně zadejte cestu, kam se uloží exportovaný soubor a zatrhněte položku Úseky číslovat od. 5. Klepněte na tlačítko OK. Výsledek-vytvoří se soubor *.cp a ve výkrese se pro větší přehlednost popíší automaticky očíslované úseky. Po exportu se vytvořil např. soubor zakazka1.cp, který můžete načíst v programu DIMOSW od společnosti PROTECH (Soubor > Otevřít CADKON).

12 Stránka č. 12 z 12 Ukázka načtených dat z výkresu CADKONu/TZB v programu DIMOSW. Pokud proběhne Export vpořádku, není již možné stejné schéma exportovat znovu (prvky na výkrese jsou zamčené). Import DIMOSW > CADKON Import PROTECH --> CADKON Tato funkce předá data navržená v programu DIMOSW do výkresu CADKONu. Postup: 1. V menu CADKONu klepněte na ikonu Import PROTECH-->CADKON. 2. Ve výkrese vyberte celé schéma a k němu příslušné půdorysné rozvody (výběr můžete provést např. oknem a zahrnout do něj i stavební půdorys). 3. Potvrďte výběr např. klávesou ENTER. 4. Nalistujte soubor s příponou *.PC, který jste vytvořili v programu DIMOSW (menu Soubor > Uložit CADKON). Po dokončení importu dat se provede následující: Rozvinuté schéma - zaktualizují se popisy otopných těles (RV, RŠ atd.) a dimenze na potrubí. Půdorysy - zaktualizují se pouze informace na otopných tělesech (RV, RŠ atd.) a popisy dimenzí potrubí. Upozornění: Pokud import dat z programu DIMOSW proběhne vpořádku, neaktualizují se automaticky půdorysné popisy otopných těles. Doporučujeme pomocí funkce Popis prvku tyto texty doplnit. Doporučujeme při kreslení půdorysů v první fázi nevkládat popisy těles a raději počkat, až proběhne výpočet a návrh v programu DIMOSW. Dimenze potrubí ve výkrese popište pomocí funkce Popis dimenzí potrubí 1 a Popis dimenzí potrubí 2. V programu DIMOSW můžete nastavit cestu, kam se soubor ukládá (v menu Nástroje->Možnosti->karta Adresáře). Pokud jste v programu DIMOSW otevřeli soubor CADKONu např. ZAKAZKA.CP, tak DIMOSW automaticky vytvoří soubor ZAKAZKA.PC. Ve výkrese můžete vybrat pouze otopné schéma bez půdorysu. V tomto případě se zaktualizují data (dimenze, RV, RŠ...) pouze na schématu AB Studio, všechna práva vyhrazena
