2 Features Řada Alliance vychází z produktové linie DeSign, ale dostala současný, moderní vzhled. Alliance je tu proto, aby ještě více zvýraznila dynamického ducha vaší firmy, úřadu, kanceláří... Zajímavá inovativní řada profilů Moderní systém vkládání profilů Modulární a snadno upravitelné Výjimečné plastové bočnice ve stylově úzkém a eliptickém designu. 9 standardních výšek základních profilů 8 výšek zásuvných profilů včetně speciálního s výškou 15,5 mm pro zvláštní efekty ve Víceřádkovém značení Možnost vytvořit značení ve formátu A4

.. Zajímavá inovativní řada proﬁlů Moderní systém vkládání proﬁlů Modulární a snadno upravitelné Výjimečné plastové bočnice ve

3 Obsah Alliance strana Aluminiové profily & Plastové díly 2.2 Kompletace 2.4 Nástěnné značení 2.6 Víceřádkové systémy 2.10

4 Alliance Základní profily Profily jsou vyrobeny z aluminia tloušťky 1,5 mm až 3 mm a kromě popisu řezanou fólií nebo tiskem umožňují také laserovou i mechanickou gravuru nebo aplikaci Braillova písma. Speciální nový profil TLAC31 se používá jako krajní profil zakrývající mezeru mezi značením a podkladem (zdí). Celé značení je tak opticky uzavřeno. Zásuvné profily Profily nabízejí možnost zasunutí grafiky z libovolného materiálu do tloušťky 1,75 mm. Lze využít i pro tisk na papír chráněný rozptylovací fólií (kterou na přání dodáváme) TL31-B TL62-B TLAC31-B TL62-B TL93-B TL124-B TL155-B TL186-B TL217-B TL248-B TL15S-B TL31S-B TL62S-B TL93S-B TL124S-B TL155S-B TL186S-B TL217S-B Kód produktu šířka profilu zásuvná grafika TL15S-B 15,5 mm 11,5 mm TL31-B - TL31S-B 27 mm TL46-B - TL62-B - TL62S-B 57 mm TL93-B - TL93S-B 89 mm TL124-B - TL124S-B 120 mm TL155-B - TL155S-B 151 mm TL186-B 186 mm - TL186S-B 186 mm 182 mm TL217-B 217 mm - TL217S-B 217 mm 213 mm TL248-B 248 mm - Vysvětlení kódů Triline Základní a zásuvné profily TL = Triline 31 = výška profilu S = zásuvný profil -B = přírodní hliník -S = stříbrný elox -G = zlatý elox Plastové bočnice TL = Triline E = jednoduchá bočnice D = Oboustranná bočnice 93 = délka bočnice -B = černá -G = šedá Boční & Podpůrný profil Tyto variabilní zásuvné profily umožňují sestavit libovolnou velikost značení větší než A4 (např.a3, A2, A1) pro velké grafiky. TLPAN-B TLONP-B Boční lišty Horní & Dolní profily Boční lišty lze použít v libovolné aplikaci od malých značení až po rozsáhlé seznamy. TLAKE-B je zcela nová boční lišta se zajímavým designem. Její přednosti vyniknou také v kombinaci s profilem TLAC31. TLAKS-B TLEKC-B TLEKR-B Horní & Dolní profily se používají v kombinaci s Bočními lištami pro vytvoření rámečků. TLCLAT s TLEKC lištou TLRAD s TLEKR lištou TLCLAT-B TLRAD-B TLAKE-B Vnitřní lišta Zpevňující profil Doporučujeme použít tento vertikální neviditelný podpůrný profil u instalací delších než 80 cm v horizontálním směru. TLOND-B Vnitřní lišty se používají v kombinaci s bočními lištami: -TLEKC -TLEKR -TLAKS -TLAKE TLTUS-B TLATUS-B Klip na papír Profil výšky, který (jako součást značení nebo samostatně) umožní zasunout papír, jejž vnitřní závaží drží na místě. Když už není potřeba, snadno jej vytáhnete. TLAPC31-B 2.2

Zásuvné profily Profily nabízejí možnost zasunutí grafiky z libovolného materiálu do tloušťky 1,75 mm.

5 Aluminiové profily & plastové díly Eliptické bočnice Blokovací pin / lišty Elipticky tvarované bočnice slouží k upevnění značení na zeď. TLAND je patentovaný bezpečnostní pin bránící odcizení značení využívajícího Boční lišty (systém anti-theft) TLEE217-B TLEE186-B S těmito bočnicemi můžete kombinovat profily výšky 15,5 až 217 mm. TLEE155-B TLEE124-B TLAND-B TLEE93-B TLEE62-B TLEE46-B Šrouby TLSCR3 se používá ke kotvení bočnice boční lišty nebo rohu klasického rámečku a k zajištění spojení klipu TLCLI/TLCLJ s Boční lištou. Tenké bočnice Classic Tenké plastové bočnice slouží i pro upevnění značení na. TLEC217-B S těmito bočnicemi můžete kombinovat profily výšky 15,5 až 217 mm. TLEC186-B TLSCR3 TLEC155-B TLEC124-B TLEC93-B TLEC62-B TLEC46-B Koncovky bočních lišt Tyto koncovky se používají pouze v kombinaci s Bočními lištami TLCLAS-B TLCLAS s TLEKC TLRADS s TLEKR TLRADS-B TLJAZS s TLJAZ2 TLAKE s Klipy TLCLI se používají v kombinaci s Bočními lištami TLEKC a TLEKR, Vnitřními lištami a Podpůrnými profily. Klipy disponují výjimečnou ohebností a odolností proti zlomení. Rohové rámečky TLCLI15 se používá ke spojení profilů: TL15S, TL46 s TLEKC a TLEKR. TLCLJ-B Tyto koncovky se používají pouze v kombinaci s Bočními lištami Horními & Dolními profily TLHCS-B TLHCS s TLEKC, TLCLAT TLCLI15-B TLHRA s TLEKR, TLRAD TLHRA-2 Klíč Klíč TLKEY slouží ke snadnému uvolnění profilů z klipů při úpravách značení nebo jejich rozebírání. Klíč je vyroben z nerezové oceli a plastu. 1 2 Klíč Triline zasuňte horizontálně mezi profily ve vzdálenosti větší než 50 mm od Boční lišty. Důležitá poznámka: Klíč Triline neumožňuje uvolnit profily zajištěné blokovacím pinem TLAND-B! Přitáhněte klíč k sobě. Profil je nyní uvolněn z Klipu a můžete jej vyjmout ze značení. TLKEY 2.3

TLEE155-B TLEE124-B TLAND-B TLEE93-B TLEE62-B TLEE46-B Šrouby TLSCR3 se používá ke kotvení bočnice boční lišty nebo rohu klasického rámečku a k zajištění spojení klipu TLCLI/TLCLJ s Boční lištou.

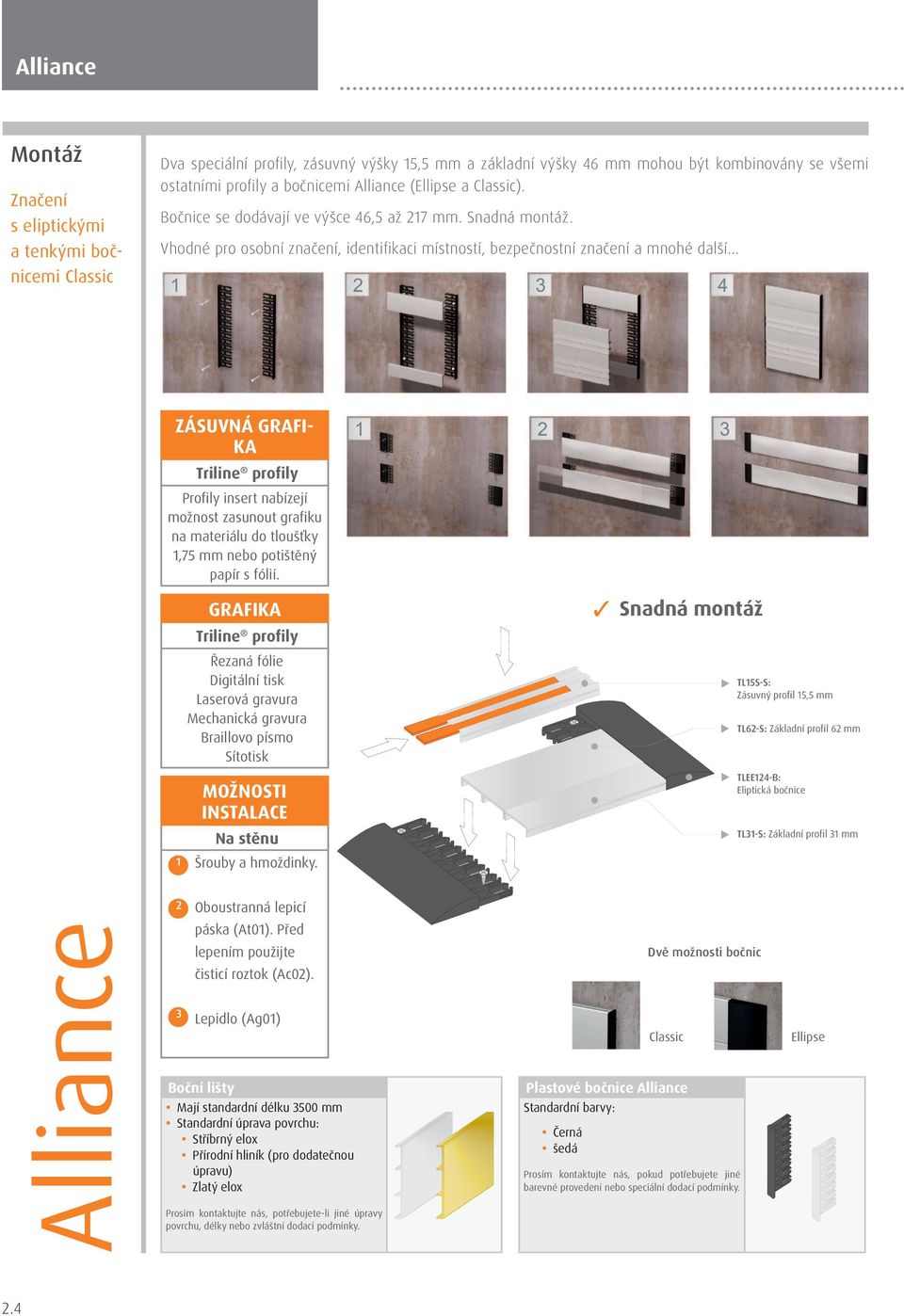

6 Alliance Montáž Značení s eliptickými a tenkými bočnicemi Classic Dva speciální profily, zásuvný výšky 15,5 mm a základní výšky 46 mm mohou být kombinovány se všemi ostatními profily a bočnicemi Alliance (Ellipse a Classic). Bočnice se dodávají ve výšce 46,5 až 217 mm. Snadná montáž. Vhodné pro osobní značení, identifikaci místností, bezpečnostní značení a mnohé další... ZÁSUVNÁ GRAFI- KA Triline profily Profily insert nabízejí možnost zasunout grafiku na materiálu do tloušťky 1,75 mm nebo potištěný papír s fólií. 1 GRAFIKA Triline profily Řezaná fólie Digitální tisk Laserová gravura Mechanická gravura Braillovo písmo Sítotisk MOŽNOSTI INSTALACE Na stěnu Šrouby a hmoždinky. Snadná montáž TL15S-S: Zásuvný profil 15,5 mm TL62-S: Základní profil TLEE124-B: Eliptická bočnice TL31-S: Základní profil 2 Oboustranná lepicí páska (At01). Před Alliance 3 lepením použijte čisticí roztok (Ac02). Lepidlo (Ag01) Boční lišty Mají standardní délku 3500 mm Standardní úprava povrchu: Stříbrný elox Přírodní hliník (pro dodatečnou úpravu) Zlatý elox Prosím kontaktujte nás, potřebujete-li jiné úpravy povrchu, délky nebo zvláštní dodací podmínky. Dvě možnosti bočnic Classic Plastové bočnice Alliance Standardní barvy: Černá šedá Prosím kontaktujte nás, pokud potřebujete jiné barevné provedení nebo speciální dodací podmínky. Ellipse 2.4

.. ZÁSUVNÁ GRAFI- KA Triline profily Profily insert nabízejí možnost zasunout grafiku na materiálu do tloušťky 1,75 mm nebo potištěný papír s fólií.

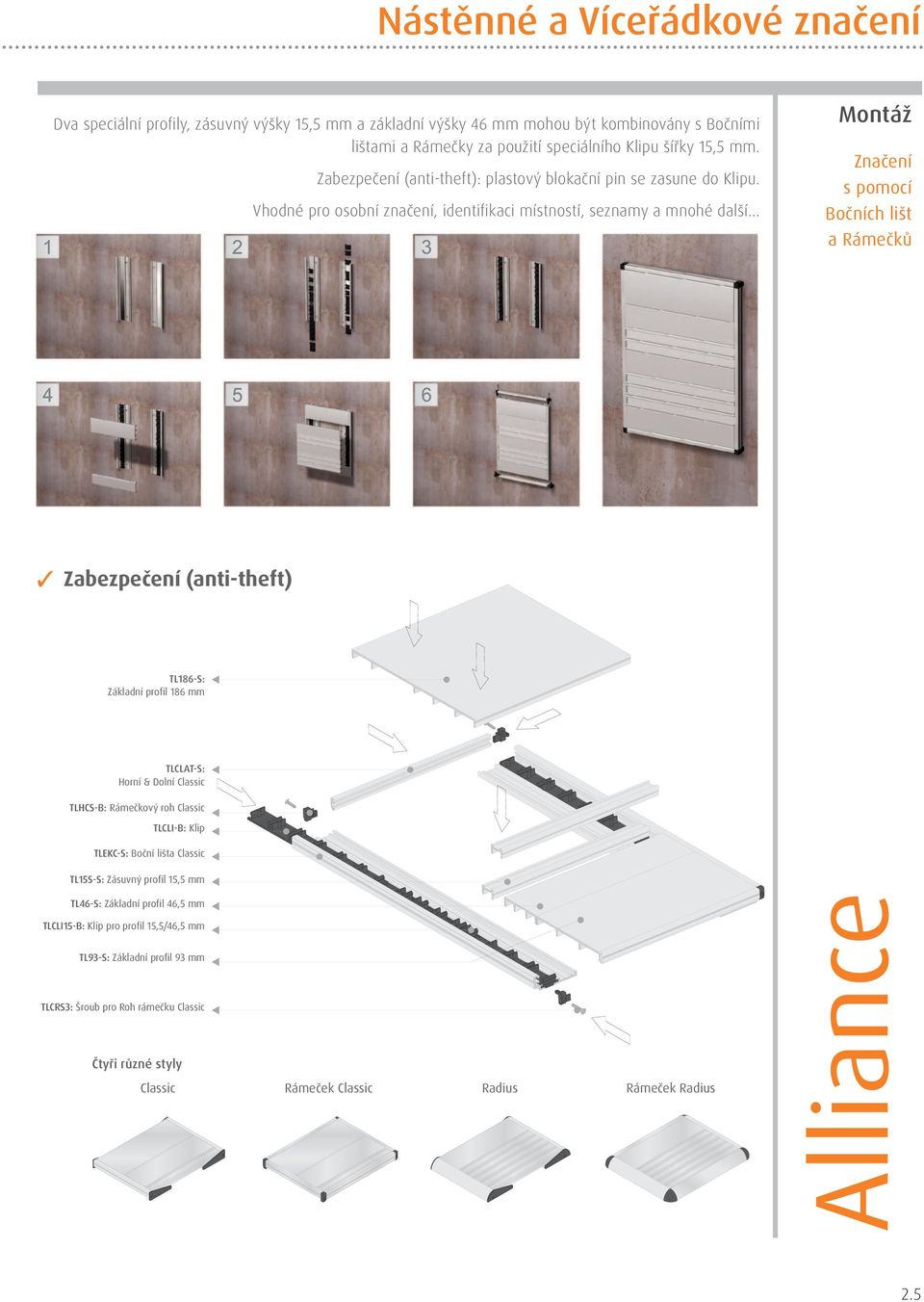

7 Nástěnné a Víceřádkové značení Dva speciální profily, zásuvný výšky 15,5 mm a základní výšky 46 mm mohou být kombinovány s Bočními lištami a Rámečky za použití speciálního Klipu šířky 15,5 mm. Zabezpečení (anti-theft): plastový blokační pin se zasune do Klipu. Vhodné pro osobní značení, identifikaci místností, seznamy a mnohé další... Montáž Značení s pomocí Bočních lišt a Rámečků Zabezpečení (anti-theft) TL186-S: Základní profil 186 mm TLCLAT-S: Horní & Dolní Classic TLHCS-B: Rámečkový roh Classic TLCLI-B: Klip TLEKC-S: Boční lišta Classic TL46-S: Základní profil TLCLI15-B: Klip pro profil 15,5/ TL93-S: Základní profil TLCRS3: Šroub pro Roh rámečku Classic Čtyři různé styly Classic Rámeček Classic Radius Rámeček Radius Alliance TL15S-S: Zásuvný profil 15,5 mm 2.5

.. Montáž Značení s pomocí Bočních lišt a Rámečků Zabezpečení (anti-theft) TL186-S: Základní proﬁl 186 mm TLCLAT-S: Horní & Dolní Classic TLHCS-B: Rámečkový roh Classic TLCLI-B: Klip TLEKC-S:

8 Bočnice Classic Ac101 Ac102 Ac103 Ac104 Ac105 Ac106 s Ac107 Ac108 Ac109 Ac110 Ac111 Ac112 s s Ac113 Ac114 Ac115 Ac116 Ac117 Ac118 s Ac119 Ac120 Ac121 Ac122 Ac123 Ac124 s s s Ac125 Ac126 Ac127 Ac128 Ac129 Ac130 s s S označuje Zásuvný profil Toto je pouze výběr z nekonečné řady kombinací, které systém Triline nabízí. Na straně 7 & 8 najdete další ukázky. 2.6

Ac126 Ac127 Ac128 Ac129 Ac130 s s S označuje Zásuvný profil Toto je pouze výběr z

9 Eliptické bočnice - Nástěnné značení Ae101 Ae102 Ae103 Ae104 Ae105 Ae106 s Ae107 Ae108 Ae109 Ae110 Ae111 Ae112 s s Ae113 Ae114 Ae115 Ae116 Ae117 Ae118 s Ae119 Ae120 Ae121 Ae122 Ae123 Ae124 s s s Ae125 Ae126 Ae127 Ae128 Ae129 Ae130 s s Toto je pouze výběr z nekonečné řady kombinací, které systém Triline nabízí. Na straně 7 & 8 najdete další ukázky. S označuje Zásuvný profil 2.7

Ae124 s s s Ae125 Ae126 Ae127 Ae128 Ae129 Ae130 s s Toto je pouze výběr z nekonečné řady

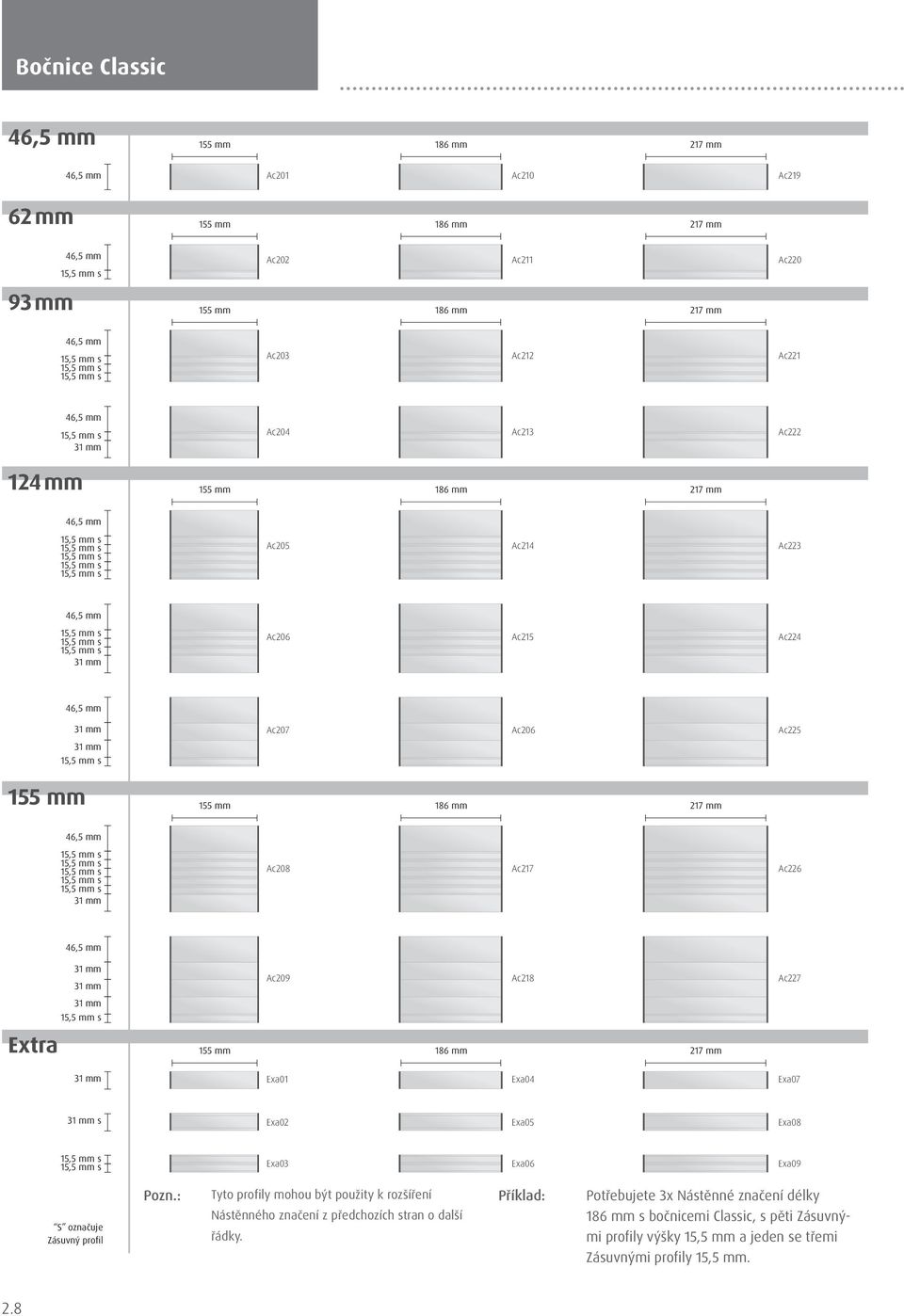

10 Bočnice Classic Ac201 Ac210 Ac219 Ac202 Ac211 Ac220 Ac203 Ac212 Ac221 Ac204 Ac213 Ac222 Ac205 Ac214 Ac223 Ac206 Ac215 Ac224 Ac207 Ac206 Ac225 Ac208 Ac217 Ac226 Extra Ac209 Ac218 Ac227 Exa01 Exa04 Exa07 s Exa02 Exa05 Exa08 Exa03 Exa06 Exa09 S označuje Zásuvný profil Pozn.: Tyto profily mohou být použity k rozšíření Nástěnného značení z předchozích stran o další řádky. Příklad: Potřebujete 3x Nástěnné značení délky 186 mm s bočnicemi Classic, s pěti Zásuvnými profily výšky 15,5 mm a jeden se třemi Zásuvnými profily 15,5 mm. 2.8

profil Pozn.: Tyto profily mohou být použity k rozšíření Nástěnného značení z předchozích stran o další řádky.

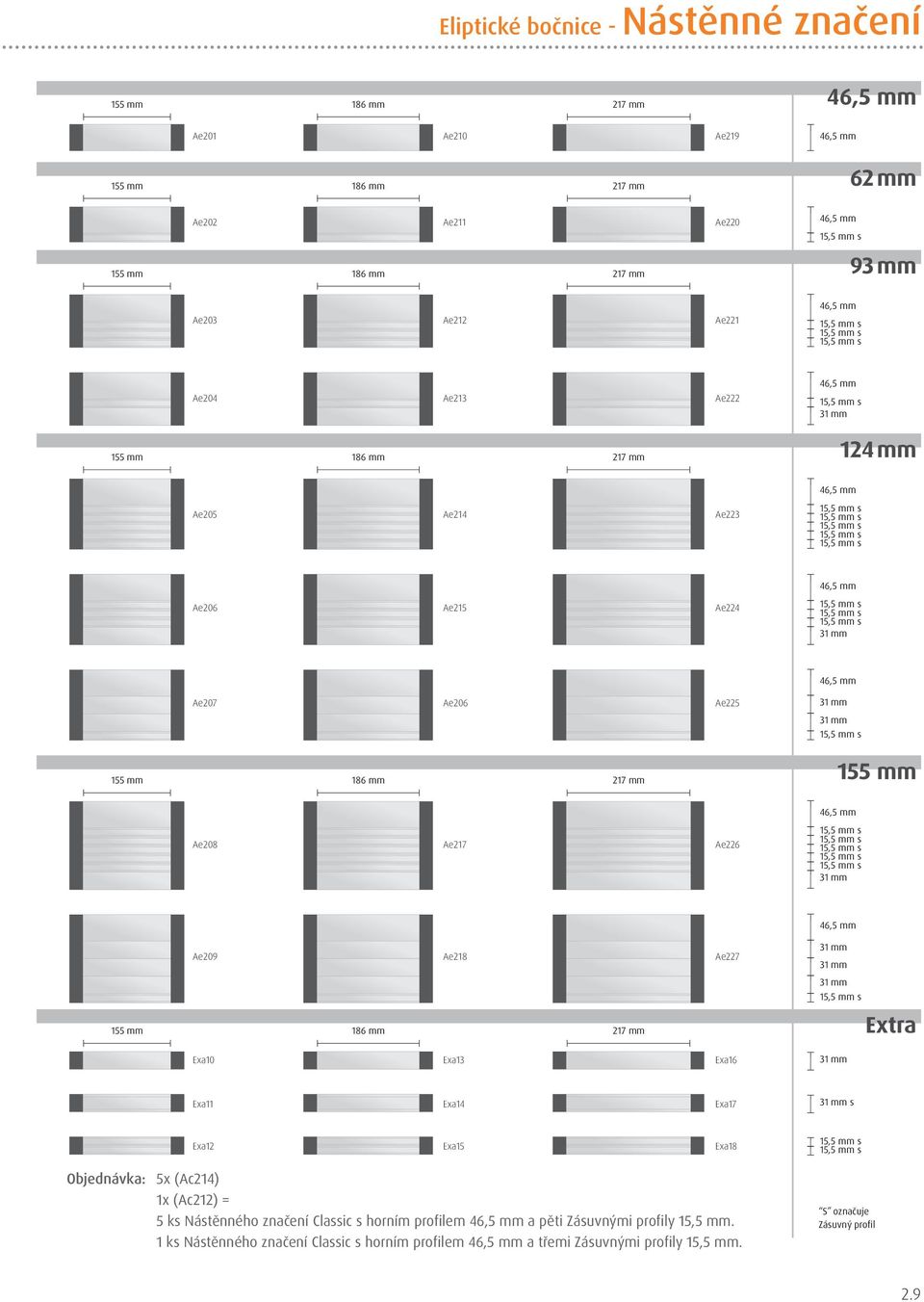

11 Eliptické bočnice - Nástěnné značení Ae201 Ae210 Ae219 Ae202 Ae211 Ae220 Ae203 Ae212 Ae221 Ae204 Ae213 Ae222 Ae205 Ae214 Ae223 Ae206 Ae215 Ae224 Ae207 Ae206 Ae225 Ae208 Ae217 Ae226 Ae209 Ae218 Ae227 Extra Exa10 Exa13 Exa16 Exa11 Exa14 Exa17 s Exa12 Exa15 Exa18 Objednávka: 5x (Ac214) 1x (Ac212) = 5 ks Nástěnného značení Classic s horním profilem a pěti Zásuvnými profily 15,5 mm. 1 ks Nástěnného značení Classic s horním profilem a třemi Zásuvnými profily 15,5 mm. S označuje Zásuvný profil 2.9

Exa12 Exa15 Exa18 Objednávka: 5x (Ac214) 1x (Ac212) = 5 ks Nástěnného značení Classic s horním profilem a pěti Zásuvnými

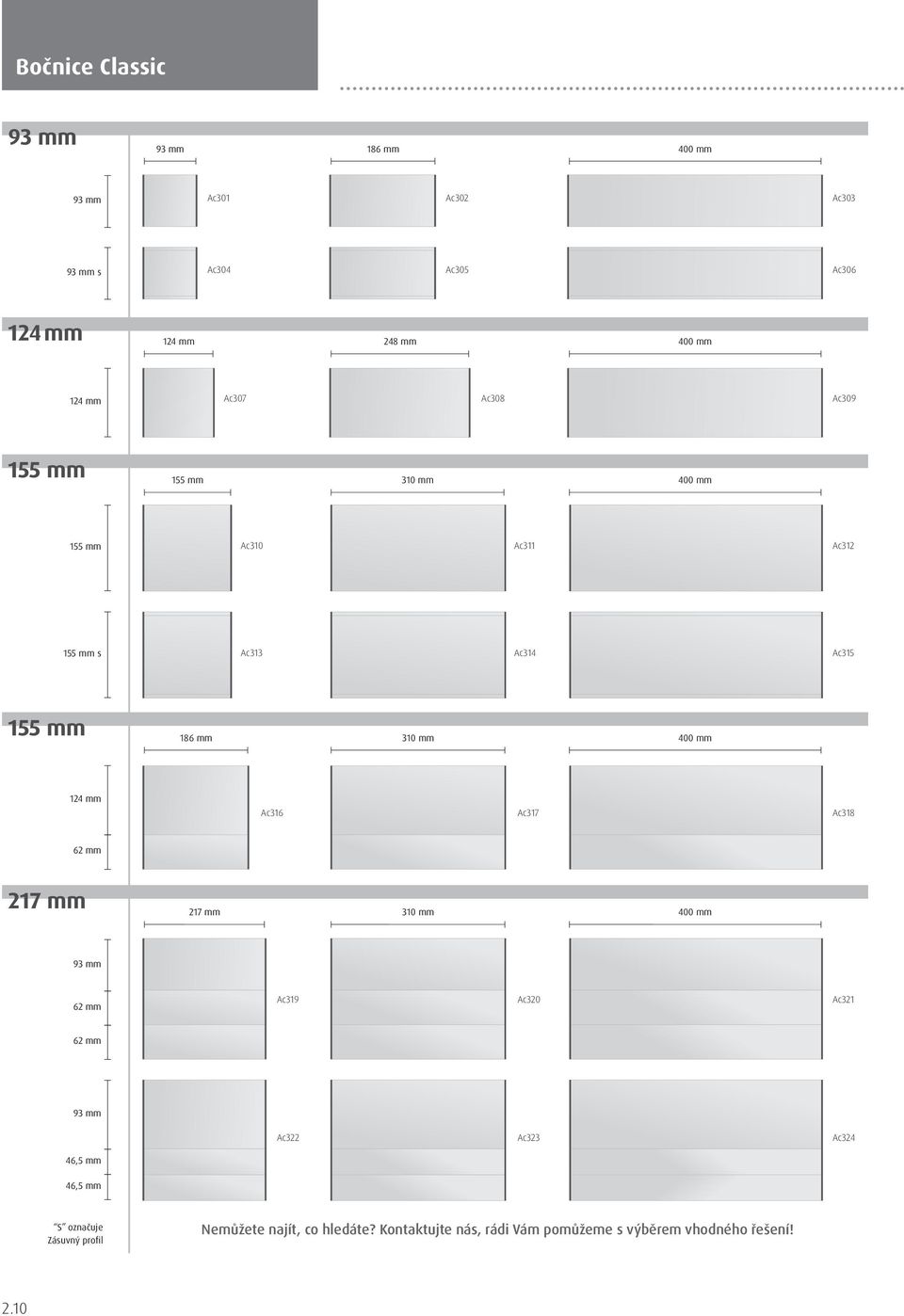

12 Bočnice Classic 186 mm Ac301 Ac302 Ac303 s Ac304 Ac305 Ac mm Ac307 Ac308 Ac mm Ac310 Ac311 Ac312 s Ac313 Ac314 Ac mm 310 mm Ac316 Ac317 Ac mm 217 mm 310 mm Ac319 Ac320 Ac321 Ac322 Ac323 Ac324 S označuje Zásuvný profil Nemůžete najít, co hledáte? Kontaktujte nás, rádi Vám pomůžeme s výběrem vhodného řešení! 2.10

217 mm 217 mm 310 mm Ac319 Ac320 Ac321 Ac322 Ac323 Ac324 S označuje Zásuvný profil

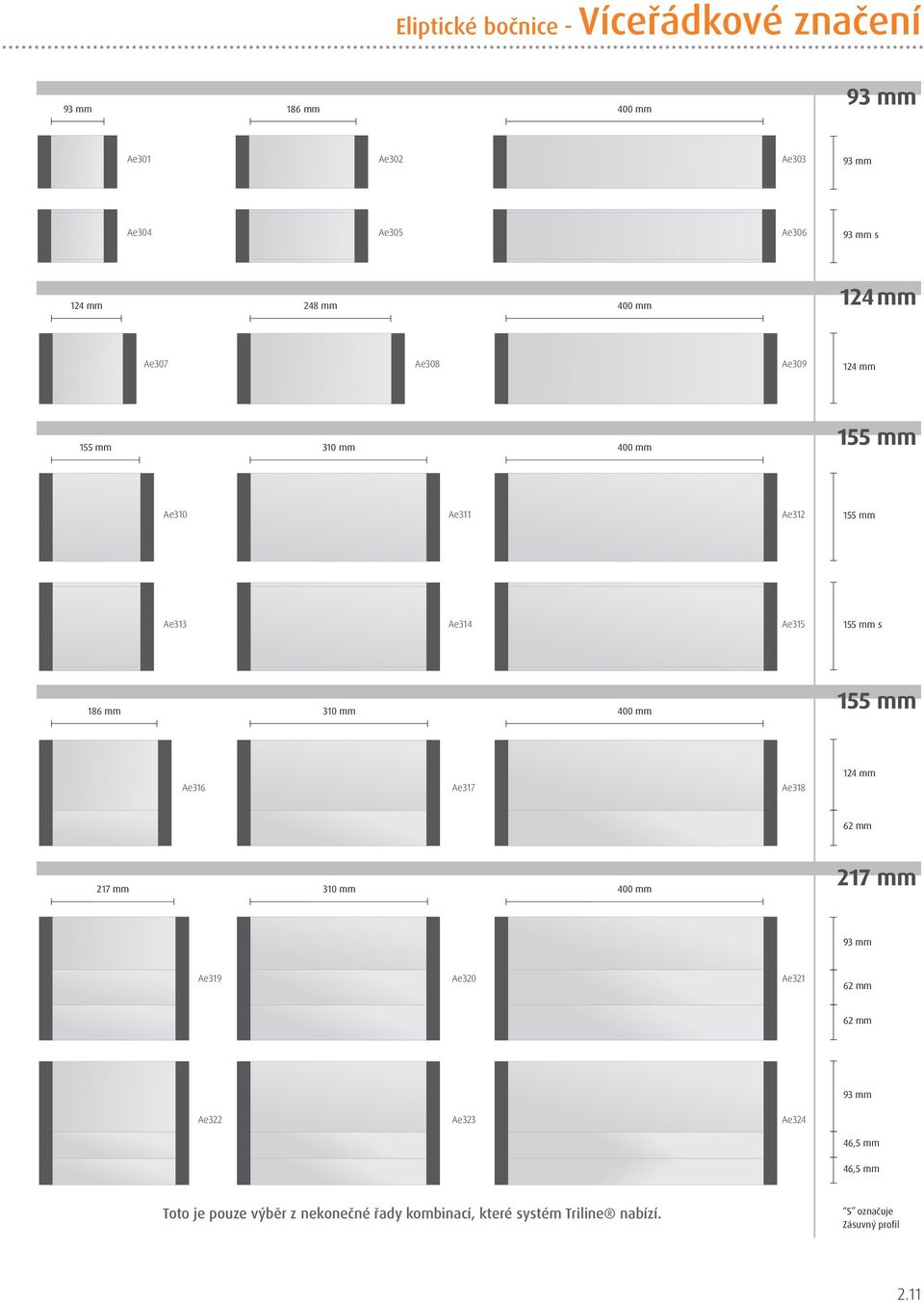

13 Eliptické bočnice - Víceřádkové značení 186 mm Ae301 Ae302 Ae303 Ae304 Ae305 Ae306 s 248 mm Ae307 Ae308 Ae mm Ae310 Ae311 Ae312 Ae313 Ae314 Ae315 s 186 mm 310 mm Ae316 Ae317 Ae mm 310 mm 217 mm Ae319 Ae320 Ae321 Ae322 Ae323 Ae324 Toto je pouze výběr z nekonečné řady kombinací, které systém Triline nabízí. S označuje Zásuvný profil 2.11

Ae316 Ae317 Ae318 217 mm 310 mm 217 mm Ae319 Ae320 Ae321 Ae322 Ae323 Ae324 Toto je
