1 EU PENÍZE ŠKOLÁM NÁZEV PROJEKTU : MÁME RÁDI TECHNIKU REGISTRAČNÍ ČÍSLO PROJEKTU :CZ.1.07/1.4.00/ Speciální základní škola a Praktická škola Trmice Fűgnerova

2 Identifikátor materiálu: EU 4 46 F Čtyřdobý vznětový motor. Anotace Autor Jazyk Očekávaný výstup Žák si zopakuje části čtyřdobého vznětového motoru a procvičí si jeho pracovní cyklus. Mgr. Zdeněk Porč Čeština Žák správně určuje části čtyřdobého vznětového motoru a zná jeho pracovní cyklus. Speciální vzdělávací potřeby Klíčová slova Druh učebního materiálu ano čtyřdobý vznětový motor, sací ventil, výfukový ventil, vstřikování, karburátor, válec, píst, kliková hřídel, pracovní cyklus digitální / interaktivní / hodina Druh interaktivity aktivita Cílová skupina Stupeň a typ vzdělávání Typická věková skupina Celková velikost žák základní škola praktická druhý stupeň let / 7. ročník 5,47 MB soubor.notebook 2

3 Fyzika 7. ročník 7/2 Čtyřdobý vznětový motor. Vypracoval : Porč 3

4 Přečti: Vznětový motor, běžně nesprávně nazývaný dieselový motor, naftový motor nebo též Dieselův motor či zkráceně jen diesel, je nejvýznamnějším dnes používaným druhem spalovacího motoru. Jedná se o technické zařízení, kde se chemická energie vázaná v palivu mění na mechanickou energii ve formě otáčivého pohybu hnacího hřídele stroje. Byl vynalezen Rudolfem Dieselem a zdokonalen Charlesem Ketteringem. Vznětový motor pracuje obvykle jako čtyřdobý spalovací motor. Na rozdíl od zážehových motorů je do něj palivo dopravováno odděleně od vzduchu. Palivo je do spalovacího prostoru motoru dopravováno speciálním vysokotlakým čerpadlem a vysokotlakým potrubím. 4

5 Zapamatuj si, k čemu slouží části vznětového motoru. Píst je pohyblivá součást strojů, která slouží k přenosu síly mezi mechanickým zařízením a tekutým či plynným médiem. Obvykle má píst tvar kruhové desky nebo válce. Pohybuje se ve válci a je obvykle připevnněn k pístní tyči nebo přímo k ojnici. Na obvodu bývá zatěsněn pístními kroužky. Vstřikování Pro zvýšení výkonu motoru, lepší průběh kroutícího výkonu a nižší emise se používají elektronicky řízené systémy vstřiku paliva: Čerpadlo tryska či Common rail. Je u nich dosahováno přesnější dávky paliva, je možné vstříknout více nenších dávek během jedné doby než u klasického vstřikování paliva. Kliková hřídel (též klikový hřídel) je technická součástka zařízení, sloužící k přeměně přímočarého vratného pohybu na rotační nebo naopak. Je to základní součast většiny pístových motorů a pístových čerpadel. 5

6 Zapamatuj si, k čemu slouží části vnětového motoru. Sací ventil otevírá sací kanál spalovacího motoru a vpouští směs (u zážehového ) či čistý vzduch (u vznětového motoru ) do spalovacího prostoru. Otevírá se v danou dobu díky ventilovým rozvodům, kdy na něj působí mechanismus, který přetlačuje pružinu. Zavírá se tlakem pružiny přes misku a klínek. Sací ventily jsou vyráběny z velmi kvalitní oceli. Výfukový ventil otevírá kanál výfukového potrubí. Ojnice spojuje píst s klikovým hřídelem. 6

7 Odpověz : 1: Vyjmenuj podstatné části vznětového spalovacího motoru. 2: Řekni k čemu slouží ventily? 3: Řekni k čemu slouží vstřikování? 4: Které palivo používá naftový motor? 7

8 Přiřaď k obrázkům názvy a škrtni ty, co nemá vznětový motor. kliková hřídel ventil píst karburátor svíčka vstřikování 8

9 Zapamatuj! Pracovní fáze vznětového motoru 1. sání Píst se pohybuje směrem do dolní úvrati (DÚ), přes sací ventil je nasáván vzduch. 2. komprese Píst se pohybuje směrem do horní úvrati (HÚ). Oba ventily jsou uzavřené. Nasátý vzduch zmenšuje svůj objem, zvětšuje tlak a teplotu. Těsně před horní úvratí je do válce vstříknuto palivo. 3. expanze Oba ventily jsou uzavřené. Směs paliva a vzduchu zapálená samovznícením shoří. V pracovním prostoru válce se prudce zvýší teplota i tlak vzniklých plynů. Ty expandují a během pohybu pístu směrem dolů konají práci. 4. výfuk Píst se pohybuje směrem do horní úvrati. Výfukový ventil je otevřený. Spaliny z pracovního prostoru válce jsou vytlačovány do výfukového potrubí. Výfuk je rozdělen na dvě části. Výfuk volný následuje ještě pře DÚ a výfuk nucený vzniklý následkem vytlačování spalin pístem. 9

10 Zapamatuj! Pracovní fáze vznětového motoru 1. sání Píst se pohybuje směrem do dolní úvrati (DÚ), přes sací ventil je nasáván vzduch. 2. komprese Píst se pohybuje směrem do horní úvrati (HÚ). Oba ventily jsou uzavřené. Nasátý vzduch zmenšuje svůj objem, zvětšuje tlak a teplotu. Těsně před horní úvratí je do válce vstříknuto palivo. 3. expanze Oba ventily jsou uzavřené. Směs paliva a vzduchu zapálená samovznícením shoří. V pracovním prostoru válce se prudce zvýší teplota i tlak vzniklých plynů. Ty expandují a během pohybu pístu směrem dolů konají práci. 4. výfuk Píst se pohybuje směrem do horní úvrati. Výfukový ventil je otevřený. Spaliny z pracovního prostoru válce jsou vytlačovány do výfukového potrubí. Výfuk je rozdělen na dvě části. Výfuk volný následuje ještě pře DÚ a výfuk nucený vzniklý následkem vytlačování spalin pístem. uzavřené práci výfuk palivo potrubí sací ventil samovznícením 10

11 Pokus se určit zakryté části naftového motoru. 11

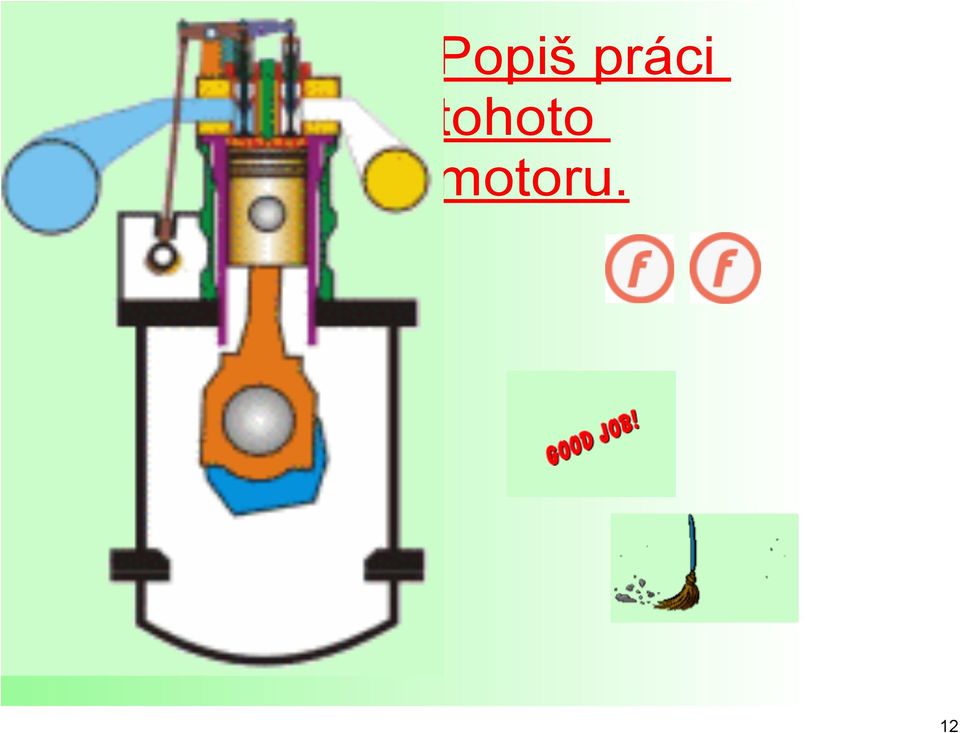

12 Popiš práci tohoto motoru. 12

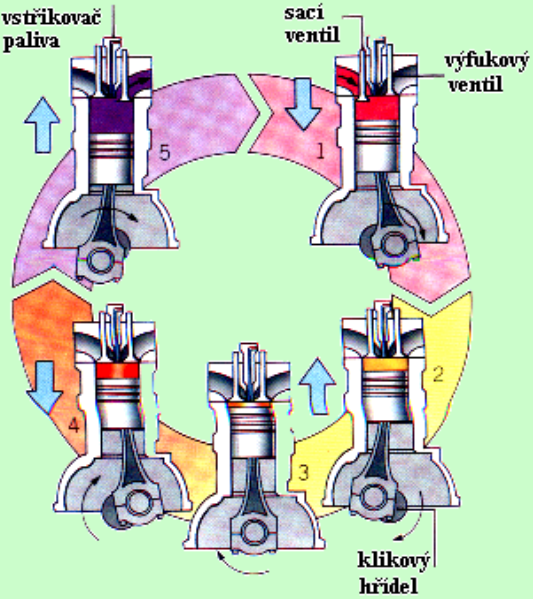

13 Popiš práci a části tohoto motoru. modrá sací ventil válec výfukový ventil píst tryska kliková hřídel ojnice 13

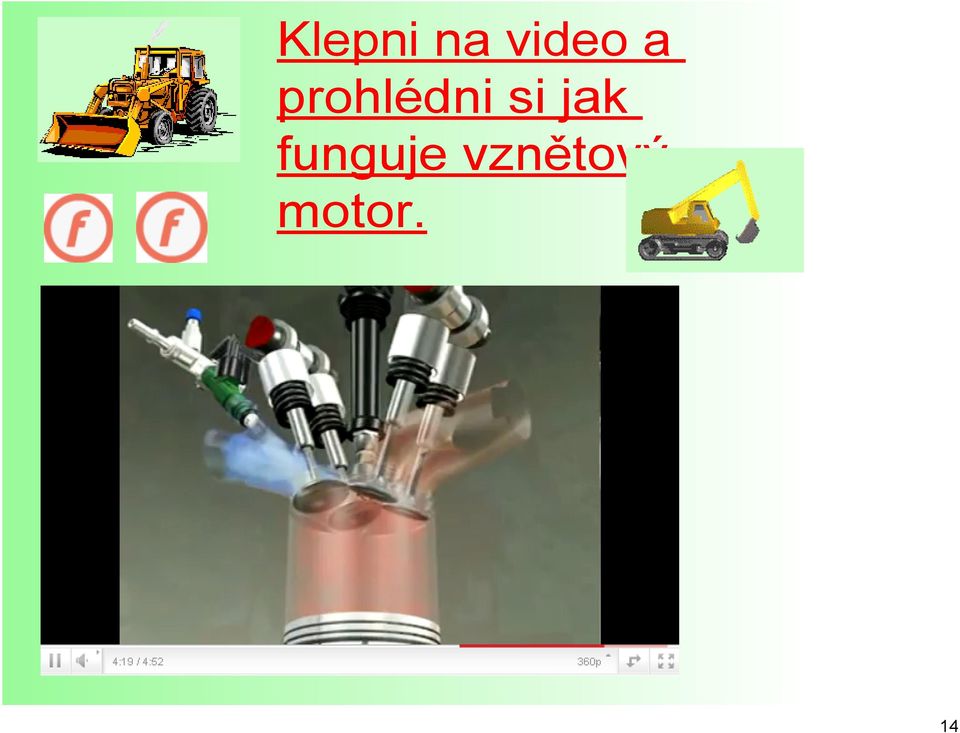

14 Klepni na video a prohlédni si jak funguje vznětový motor. 14

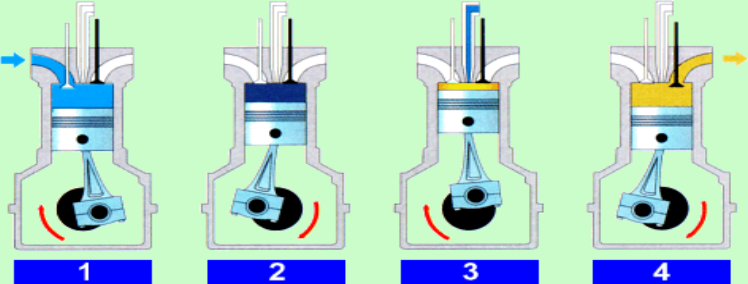

15 Popiš jak pracuje čtyřdobý vznětový motor. 15

16 Popiš části tohoto motoru, které ukáže učitel. 16

17 Zakroužkuj, která zařízení mají naftový motor a urči co pohání ostatní. 17
