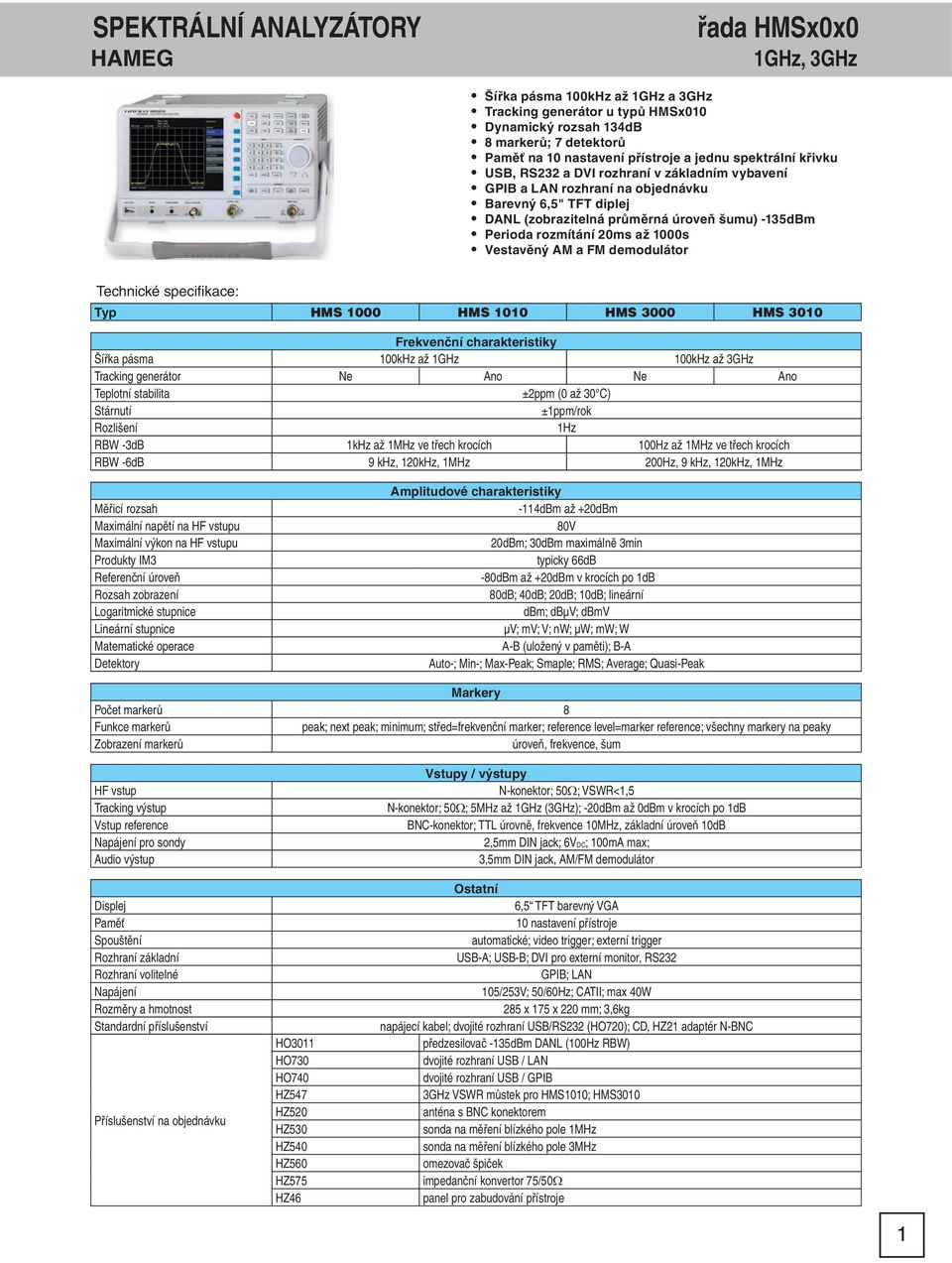

1 SPEKTRÁLNÍ ANALYZÁTORY HAMEG řada HMSx0x0 1GHz, 3GHz Šířka pásma 100kHz až 1GHz a 3GHz Tracking generátor u typů HMSx010 Dynamický rozsah 134dB 8 markerů; 7 detektorů Paměť na 10 nastavení přístroje a jednu spektrální křivku USB, RS232 a DVI rozhraní v základním vybavení GPIB a LAN rozhraní na objednávku Barevný 6,5" TFT diplej DANL (zobrazitelná průměrná úroveň šumu) -135dBm Perioda rozmítání 20ms až 1000s Vestavěný AM a FM demodulátor Typ HMS 1000 HMS 1010 HMS 3000 HMS 3010 Frekvenční charakteristiky Šířka pásma 100kHz až 1GHz 100kHz až 3GHz Tracking generátor Ne Ano Ne Ano Teplotní stabilita ±2ppm (0 až 30 C) Stárnutí ±1ppm/rok Rozlišení 1Hz RBW -3dB 1kHz až 1MHz ve třech krocích 100Hz až 1MHz ve třech krocích RBW -6dB 9 khz, 120kHz, 1MHz 200Hz, 9 khz, 120kHz, 1MHz Amplitudové charakteristiky Měřicí rozsah -114dBm až +20dBm Maximální napětí na HF vstupu 80V Maximální výkon na HF vstupu 20dBm; 30dBm maximálně 3min Produkty IM3 typicky 66dB Referenční úroveň -80dBm až +20dBm v krocích po 1dB Rozsah zobrazení 80dB; 40dB; 20dB; 10dB; lineární Logaritmické stupnice dbm; dbμv; dbmv Lineární stupnice μv; mv; V; nw; μw; mw; W Matematické operace A-B (uložený v paměti); B-A Detektory Auto-; Min-; Max-Peak; Smaple; RMS; Average; Quasi-Peak Markery Počet markerů 8 Funkce markerů peak; next peak; minimum; střed=frekvenční marker; reference level=marker reference; všechny markery na peaky Zobrazení markerů úroveň, frekvence, šum HF vstup Tracking výstup Vstup reference Napájení pro sondy Audio výstup Displej Paměť Spouštění Rozhraní základní Rozhraní volitelné Napájení Rozměry a hmotnost Standardní příslušenství Příslušenství na objednávku Vstupy / výstupy N-konektor; 50Ω; VSWR<1,5 N-konektor; 50Ω; 5MHz až 1GHz (3GHz); -20dBm až 0dBm v krocích po 1dB BNC-konektor; TTL úrovně, frekvence 10MHz, základní úroveň 10dB 2,5mm DIN jack; 6V DC; 100mA max; 3,5mm DIN jack, AM/FM demodulátor Ostatní 6,5 TFT barevný VGA 10 nastavení přístroje automatické; video trigger; externí trigger USB-A; USB-B; DVI pro externí monitor, RS232 GPIB; LAN 105/253V; 50/60Hz; CATII; max 40W 285 x 175 x 220 mm; 3,6kg napájecí kabel; dvojité rozhraní USB/RS232 (HO720); CD, HZ21 adaptér N-BNC HO3011 předzesilovač -135dBm DANL (100Hz RBW) HO730 dvojité rozhraní USB / LAN HO740 dvojité rozhraní USB / GPIB HZ547 3GHz VSWR můstek pro HMS1010; HMS3010 HZ520 anténa s BNC konektorem HZ530 sonda na měření blízkého pole 1MHz HZ540 sonda na měření blízkého pole 3MHz HZ560 omezovač špiček HZ575 impedanční konvertor 75/50Ω HZ46 panel pro zabudování přístroje 1

2 SPEKTRÁLNÍ ANALYZÁTORY Rohde & Schwarz FSH4, FSH8 3,6GHz, 8GHz Základní vlastnosti typů Dostupné modely Frekvenční rozsah Předzesilovač Tracking generátor Spektrální analyzátory s šířkou pásma 9kHz až 3,6GHz / 8GHz Tracking generátor (modely.14,.24,.18,.28) Funkce skalárního a vektorového analyzátoru Frekvenční rozlišení 0,1Hz Vestavěný AM / FM demodulátor Provozní výdrž baterií 3 hodiny (4,5 hodiny opt.ha-z206) Velké množství volitelných příslušenství USB, LAN rozhraní FSH-K40 opt. pro vzdálené ovládání přístroje Vnitřní paměť pro 256 průběhů, 1GB-SD karta pro 1000 průběhů a nastavení přístroje 640 x 480 bodů LCD displej Doporučený interval rekalibrace 1 rok Vestavěný VSWR můstek Skalární měření přenosu FSH4, model.04 9kHz až 3,6GHz ano ne ne ne ne FSH4, model.14 9kHz až 3,6GHz ano ano ne ano ne FSH4, model kHz až 3,6GHz ano ano ano ano ano FSH8, model.08 9kHz až 8GHz ano ne ne ne ne FSH8, model.18 9kHz až 8GHz ano ano ne ano ne FSH8, model kHz až 8GHz ano ano ano ano ano Skalární měření odrazů Frekvenční charakteristiky Frekvenční rozlišení markeru 1Hz Frekvenční rozlišení čítače 0,1Hz RBW 100Hz až 3MHz Chyba měření ±(M.H. x chyba reference+(10%rbw)+1/2x(span/(počet měřicích bodů ve sweepu-1)+1hz) Počet měřicích bodů ve sweepu 631 Frekvenční span 0Hz, 10Hz až 3,6GHz / 8GHz Reference Stárnutí za rok 1 x 10-6 Teplotní drift 1 x 10-6 (0 C až +30 C) 3 x 10-6 (30 C až +50 C) Dosažitelná přesnost kalibrace 5 x 10-7 Chyba reference (čas od posledního dostavení x stárnutí) + teplotní drift + přesnost kalibrace Čas rozmítání Rozmítání span = 0Hz 10Hz span 600MHz span 600MHz 200μs až 100s 20ms až 1000s 20ms x span/600mhz až 1000s Výkonové a napěťové úrovně Maximální měřený výkon + 30dBm Hodnota atenuátoru 10dB DC napětí 80V pro modely.04;.08;.14;.18 50V pro modely.24;.28 RF trvalý výkon 30dBm (1W) RF pulzní výkon (trvání <3s) 33dBm (2W) Maximální pulzní napětí 150V Maximální pulzní energie 10mWs Hodnota atenuátoru < 10dB DC napětí 50V RF trvalý výkon 20dBm (100mW) RF pulzní výkon (trvání <3s) 23dBm (200mW) Maximální pulzní napětí 50V Maximální pulzní energie 1mWs Impedance ; konektor VSWR (PSV) Atenuátor Vstupy a výstupy RF vstup 50Ω; N-female <1,5 (pro 100kHz až 1GHz) <2 (pro 1GHz až 6GHz) <3 (pro 1GHz až 8GHz) 0dB až 40dB v krocích po 5dB 2

3 SPEKTRÁLNÍ ANALYZÁTORY Rohde & Schwarz FSH4, FSH8 3,6GHz, 8GHz Typy demodulace Impedance; konektor Tracking generátor (modely.14 a.24) Frekvenční rozsah Impedance ; konektor VSWR (PSV) Výkonová úroveň Atenuátor Tracking generátor (modely.18 a.28) Frekvenční rozsah Impedance ; konektor VSWR (PSV) Výkonová úroveň Atenuátor Vstupy a výstupy - pokračování AF výstup AM / FM 32Ω; 3,5 mm mini jack 100kHz až 3,6GHz 50Ω; N-female <1,5 (pro 100kHz až 1GHz) <2 (pro 1GHz až 3,6GHz) 0dBm 0dB až 40dB v krocích po 1dB 100kHz až 8GHz 50Ω; N-female <1,5 (pro 100kHz až 1GHz) <2 (pro 1GHz až 6GHz) <3 (pro 6GHz až 8GHz) 0dBm 0dB až 40dB v krocích po 1dB Měření odrazů Ztráty odrazem Nastavitelné 1dB, 2dB, 5, db, 10dB, db, 20dB, 50dB, 100dB s rozlišením 0,01dB Nastvení fáze 90 ; 180 ; 360 ; 720 ; 1000 až v 1, 2, 5 krocích s rozlišením 0,01 VSWR (PSV) 1 až 1,1; 1,5; 2; 6; 11; 21; až 71 Smithův diagram zvětšení 1x; 2x; 4x; 8x Měření přenosů Rozsah / rozlišení -120dB až 80dB / 0,01dB Měření fáze 90 ; 180 ; 360 ; 720 ; 1000 až v 1, 2, 5 krocích s rozlišením 0,01 VSWR (PSV) 1 až 1,1; 1,5; 2; 6; 11; 21; až 71 Smithův diagram zvětšení 1x; 2x; 4x; 8x Displej Rozhraní Paměť Baterie Rozměry Doporučený interval rekalibrace Standardní Volitelné Ostatní vlastnosti 640 x 480 bodů, barevný LCD USB, LAN vnitřní pro min 256 nastavení a průběhů 1GB SD karta pro min 1000 nastavení přístroje a průběhů HA-Z204 (standard) 4,5Ah (výdrž 3h) (nabíjení 2,5h) HA-Z206 (option) 6,75Ah (výdrž 4,5h) (nabíjení 3,5h) (š)192 x (v)70 x (h)300mm / cca 3kg 1 rok Příslušenství Li-ion baterie, USB kabel, LAN kabel, napájecí adaptér, CD-ROM se SW, návod k použití FSH-K40: vzdálené ovládání USB, LAN FSH-K41: refl ektometr pracující ve frekvenční oblasti (pouze pro modely. 24 a.28) FSH-K42: vektorový analyzátor (pouze modely.24 a.28) FSH-Z1: detektor výkonu 10MHz až 8GHz FSH-Z18: detektor výkonu 10MHz až 18GHz FSH-Z14 : směrový detektor 25MHz až 1GHz FSH-Z44: směrový detektor 200MHz až 4GHz FSH-Z320: RF kabel DC až 8GHz, N-konektory (1m) FSH-Z321: RF kabel DC až 8GHz, N-konektory (3m) FSH-Z29: kalibrační sada Open/Short/Load 50Ω ; 3,6GHz FSH-Z28: kalibrační sada Open/Short/Load 50Ω ;8GHz RAM: přizpůsobení 50Ω / 75Ω; tvar L RAZ: přizpůsobení 50Ω / 75Ω; seriový rezistor 25Ω FSH-Z38: přizpůsobení 50Ω / 75Ω; tvar L; N na BNC HA-Z206: sada betrií Li-ion 6,75Ah HA-Z203: adaptér pro nabíjení HA-Z206 a HA-Z204 HA-Z202: automobilový adaptér HA-Z220: látková brašna HA-Z231: SD paměťová karta 1GB FSH-Z36: sluchátka HE-300: aktivní směrová anténa 20MHz až 7,5GHz HE-300-HF: rámová anténa 9kHz 20MHz HZ-15: sondy pro měření blízkého pole HZ-16: předzesilovač pro HZ-15 3

4 SROVNÁVACÍ TABULKA OSCILOSKOPŮ Přístroj Počet analog. kanálů Počet digitál. kanálů Šířka pásma Vzorkování v reálném čase na kanál Horizontální rozlišení Vertikální rozlišení Rozhraní Osciloskopy Goodwill GDS MHz 250MSa/s 1ns až 10s/d. 2mV až 5V/d. USB; SD GDS MHz 250MSa/s 1ns až 10s/d. 2mV až 5V/d. USB; SD GDS MHz 250MSa/s 1ns až 10s/d. 2mV až 5V/d. USB; SD GDS MHz 250MSa/s 1ns až 10s/d. 2mV až 5V/d. USB; SD Osciloskopy a kombiskopy Rigol DS 1302CA MHz 2GSa/s 1ns až 50s/d. 2mV až 5V/d. 2 x USB DS 1202CA MHz 2GSa/s 2ns až 50s/d. 1mV až 10V/d. 2 x USB DS 1102CA MHz 2GSa/s 2ns až 50s/d. 1mV až 10V/d. 2 x USB DS 1062CA MHz 2GSa/s 5ns až 50s/d. 1mV až 10V/d. 2 x USB DS 1102C MHz 400MSa/s 5ns až 50s/d. 2mV až 5V/d. USB; RS232 DS 1102CD MHz 200MSa/s 5ns až 50s/d. 2mV až 5V/d. USB; RS232 DS 1062C MHz 400MSa/s 5ns až 50s/d. 2mV až 5V/d. USB; RS232 DS 1062CD MHz 200MSa/s 5ns až 50s/d. 2mV až 5V/d. USB; RS232 DS 1042C MHz 400MSa/s 10ns až 50s/d. 2mV až 5V/d. USB; RS232 DS 1042CD MHz 200MSa/s 10ns až 50s/d. 2mV až 5V/d. USB; RS232 DS 1022C MHz 400MSa/s 20ns až 50s/d. 2mV až 5V/d. USB; RS232 DS 1022CD MHz 200MSa/s 20ns až 50s/d. 2mV až 5V/d. USB; RS232 DS 1064B MHz 1GSa/s 5ns až 50s/d. 2mV až 10V/d. 2xUSB; RS232; LAN DS 1104B MHz 1GSa/s 2ns až 50s/d. 2mV až 10V/d. 2xUSB; RS232; LAN DS 1204B MHz 1GSa/s 1ns až 50s/d. 2mV až 10V/d. 2xUSB; RS232; LAN DS 1102D MHz 1GSa/s 2ns až 50s/d. 2mV až 5V/d. 2xUSB; RS232; LAN DS 1102E MHz 1GSa/s 2ns až 50s/d. 2mV až 5V/d. 2xUSB; RS232; LAN DS 1052D MHz 1GSa/s 5ns až 50s/d. 2mV až 5V/d. 2xUSB; RS232; LAN DS 1052E MHz 1GSa/s 5ns až 50s/d. 2mV až 5V/d. 2xUSB; RS232; LAN USB osciloskopy a kombiskopy Rigol VS MHz 200MSa/s 2ns až 50s/d. 2mV až 10V/d. USB; LAN VS 5202D MHz 200MSa/s 2ns až 50s/d. 2mV až 10V/d. USB; LAN VS MHz 200MSa/s 2ns až 50s/d. 2mV až 10V/d. USB; LAN VS 5102D MHz 200MSa/s 2ns až 50s/d. 2mV až 10V/d. USB; LAN VS MHz 200MSa/s 5ns až 50s/d. 2mV až 10V/d. USB; LAN VS 5062D MHz 200MSa/s 5ns až 50s/d. 2mV až 10V/d. USB; LAN VS MHz 200MSa/s 5ns až 50s/d. 2mV až 10V/d. USB; LAN VS 5042D MHz 200MSa/s 5ns až 50s/d. 2mV až 10V/d. USB; LAN Kombiskopy Hameg HMO MHz 2GSa/s 1ns až 50s/d. 1mV až 5V/d. 2xUSB; LAN HMO MHz 2GSa/s 1ns až 50s/d. 1mV až 5V/d. 2xUSB; LAN Osciloskopy a kombiskopy Tektronix MSO MHz 1GSa/s neudáno 2mV až 5V/d. 2xUSB; LAN MSO MHz 1GSa/s neudáno 2mV až 5V/d. 2xUSB; LAN MSO MHz 1GSa/s neudáno 2mV až 5V/d. 2xUSB; LAN DPO MHz 1GSa/s neudáno 2mV až 5V/d. 2xUSB; LAN DPO MHz 1GSa/s neudáno 2mV až 5V/d. 2xUSB; LAN DPO MHz 1GSa/s neudáno 2mV až 5V/d. 2xUSB; LAN 4

5 DVOUKANÁLOVÉ DIGITÁLNÍ OSCILOSKOPY GOODWILL řada GDS /40/60/100MHz Šířka pásma DC až 100, 60, 40 a 25MHz Vzorkování v reálném čase 250MSa/s 4k bodů hloubka záznamu na kanál Možnost uložení 15 nastavení přístroje USB rozhraní pro komunikaci s PC Slot pro SD paměťovou kartu Frekvenční čítač se zobrazením na 6 míst 19 druhů automatických měření 5,6" TFT barevný displej Aritmetické operace součet, podíl, FFT Typ GDS-1022 GDS-1042 GDS-1062 GDS-1102 Počet kanálů 2 Šířka pásma -3dB DC až 25MHz DC až 40MHz DC až 60MHz DC až 100MHz Vertikální systém Náběžná hrana <14ns <8,75ns <5,8ns <3,5ns Citlivost 2mV až 5V/dílek Přesnost ± (3% x hodnota + 0,1 dílku + 1mV) Vazba AC; DC; GND Vstupní impedance 1MΩ ± 2% 16pF Polarita normální / invertovaná Max. vstupní napětí 300V (DC+AC peak, CATII) Horizontální systém Citlivost 1ns až 10s/dílek Módy main; window; window zoom; roll, X-Y Přesnost ±0,01% Pre-trigger max. 10 dílků Post-trigger 1000 dílků Spouštění Zdroj CH1, CH2, Line, Ext Módy auto, normal, single, TV, náběžná hrana, šířka pulzu Externí trigger ±15V Sběr dat Vzorkování 250MSa/s (v reálném čase) / 25GSa/s (v ekvivalentním čase) Rozlišení převodníku 8 bitů Délka záznamu 4k bodů Mód zobrazení normal; peak detect; average Zachycení špiček 10ns Průměrování 2; 4; 8; 16; 32; 64; 128; 256 Měření Měření napětí V PP; V AMP; V AVG, V RMS; V HI; V LO; V MAX; V MIN; překmit Měření času frekvence; perioda; náběžná a sestupná hrana; šířka pulzu; střída Kurzory napěťová; časové; delta marker; rozlišení 6 digitů, přesnost ± 2% Ostatní Rozlišení / typ displeje 234 (v) x 320(h) / 5,6" Rozhraní USB pro připojení PC; Slot pro SD paměťovou kartu Napájení 100V až 240V AC; 48Hz až 63Hz Rozměry a hmotnost (š)310mm x (v)142mm x (h)140mm; cca 2,5kg Standardní příslušenství Napájecí kabel 2x sonda (10:1 / 1:1); 60MHz: GTP060A-4 pro verze 1022 a x sonda (10:1 / 1:1); 60MHz: GTP060A-2 pro verzi x sonda (10:1 / 1:1); 100MHz: GTP100A-2 pro verzi 1102 Příslušenství na objednávku GTL-242: USB1.1 kabel 5

6 DVOUKANÁLOVÉ DIGITÁLNÍ OSCILOSKOPY řada DS1000CA 60/100/200/300MHz Šířky pásma 5Hz až 300MHz, 200MHz, 100MHz, 60MHz Barevný TFT displej s úhlopříčkou 145mm, 64k barev Možnost uložení 10 průběhů a 10 nastavení Vzorkování 2GSa/s v reálném čase Obnovovací frekvence displeje maximálně 2000/s Rozšířené možnosti spouštění 2 x USB rozhraní Vhodný pro aplikace ve školství, výrobě, vývoji a servisu Doporučený interval rekalibrace 1 rok Spouštění videosignálu PAL, SECAM, NTSC Identifikace čísla řádku TV signálu Model DS1302CA DS1202CA DS1102CA DS1062CA Šířka pásma <5Hz až 300MHz <5Hz až 200MHz <5Hz až 100MHz <5Hz až 60MHz Analogové kanály 2 Displej LCD barevný Vzorkování max. Průměrování Sběr dat 1Sa/s až 2GSa/s na kanál (v reálném čase) / 50GSa/s (v ekvivalentním čase) 2, 4, 8, 16, 32, 64, 128, 256 odběhů Vstupy Vstupní vazba DC, AC, GND Vstupní impedance 1MΩ ± 2% 1MΩ ± 2% 15pF ± 3pF Převody sond 1X, 5X, 10X, 50X, 100X, 500X, 1000X Maximální vstupní napětí 5V (DC+AC peak, při 50Ω vstupní impedanci); 300V (DC+AC peak, při 1MΩ vstupní impedanci ) Zpoždění mezi kanály typicky 500ps Horizontální systém Proložení vzorků sin(x) / x Délka záznamu 10k vzorků pro jeden kanál, 5k vzorků pro oba kanály Horizontální rozlišení 1ns až 50s/dílek 2ns až 50s/dílek 2ns až 50s/dílek 5ns až 50s/dílek Přesnost měření času jeden odběh: ±(vzorkovací interval + 50ppm x naměřená hodnota + 0,6ns) průměr ze 16: ±(vzorkovací interval + 50ppm x naměřená hodnota + 0,4ns) Vertikální systém Rozlišení AD převodníku 8 bitů Vertikální rozlišení 1mV/dílek až 10V/dílek Rozsah offsetu ±40V(500mV až 10V) / ±800mV(1mV až 200mV) Strmost náběžné hrany < 1,2ns < 1,7ns < 3,5ns < 5,8ns Dynamický rozsah ±5 dílků Přesnost DC zesílení 1mV/dílek: ± 8% 2mV/dílek až 5mV/dílek: ± 4% 10mV/dílek až 10V/dílek: ± 3% Přesnost DC měření Průměrování 16 vert. pozice na 0: ±(přesnost DC zisku x hodnota + 0,1dílku + 1mV) Průměrování 16 vert. pozice mimo 0: ±(přesnost DC zisku x (hodnota + vert. pozice) + 1% z vert. pozice + 0,2dílku) Přesnost měření rozdílu napětí mezi průměrování 16: ±(přesnost DC zisku x hodnota rozdílu napětí + 0,05dílku) dvěma průběhy Citlivost triggeru Rozsah triggrovací úrovně Přesnost spouštění triggeru Offset spouštění Spouštění 0,1dílku - 1,0 dílku (nastavitelné) INT: ±6 dílků od středu obrazovky EXT: ±0,6V EXT/5: ±3V INT: ± (0,3dílku x V/dílek) EXT: ± (6% z nastavení + 40mV) EXT/5: ± (6% z nastavení + 200mV) normální mód: pretrigger / vzorkovací rychlost pomalé skenování: pretrigger 6dílků Glitch (spouštění na náběžnou / sestupnou hranu) Spouštěcí hrana náběžná, sestupná, obě Spouštěcí podmínka kladný pulz (<,>,=); záporný pulz (<,>,=) Šířka spouštěcího pulzu 20ns až 10s 6 Standardy videa Spouštění videosignálu podporuje standardy: NTSC, PAL, SECAM označení řádků: (NTSC) 1 až 525; (PAL/SECAM) 1 až 625

7 DVOUKANÁLOVÉ DIGITÁLNÍ OSCILOSKOPY řada DS1000CA 60/100/200/300MHz POKRAČOVÁNÍ Kurzory Automatická měření Matematické funkce Výstupní napětí Měření manuální ΔV, ΔT, 1/ΔT Track: souřadnice (napětí, čas) jednotlivých bodů průběhu Auto: kurzor je dostupný pro automatické měření V PP, V AMP, V MAX, V MIN, V TOP, V BASE, V AVG, V RMS, překmit, zákmit, frekvence, perioda, trvání náběžné hrany, trvání sestupné hrany, šířky pulzu+, šířka pulzu-, střída+, střída-, zpoždění náběžných/sestupných hran kanálu 1 kanál 2 +; -; x; FFT Zdroj kompenzačního signálu 1kHz, 3V PP do zátěže 1MΩ Ostatní Vnitřní paměť 10 průběhů, 10 nastavení Formáty ukládaných dat BMP; CSV Displej 145 mm úhlopříčka TFT LCD displej; 320H x 234V bodů; 64k barev Kontrast displeje 150:1 Pracovní teplota 10 C až 40 C Skladovací teplota -20 C až 60 C Relativní vlhkost 90%RH (t 35 C) 60%RH (35 C < t 40 C) Krytí IP2X Napájení 100 až 240V RMS, 45 až 440Hz, 50VA Rozměry, hmotnost (š)303mm x (v)154mm x (h)133mm; 2,4kg Standard Za příplatek Doporučený interval kalibrace Příslušenství 2x pasivní sonda 1,5m s převodem 1:1(do 6MHz) / 10:1(v plném pásmu) napájecí kabel registrační formulář látková brašna k osciloskopu DS rok 7

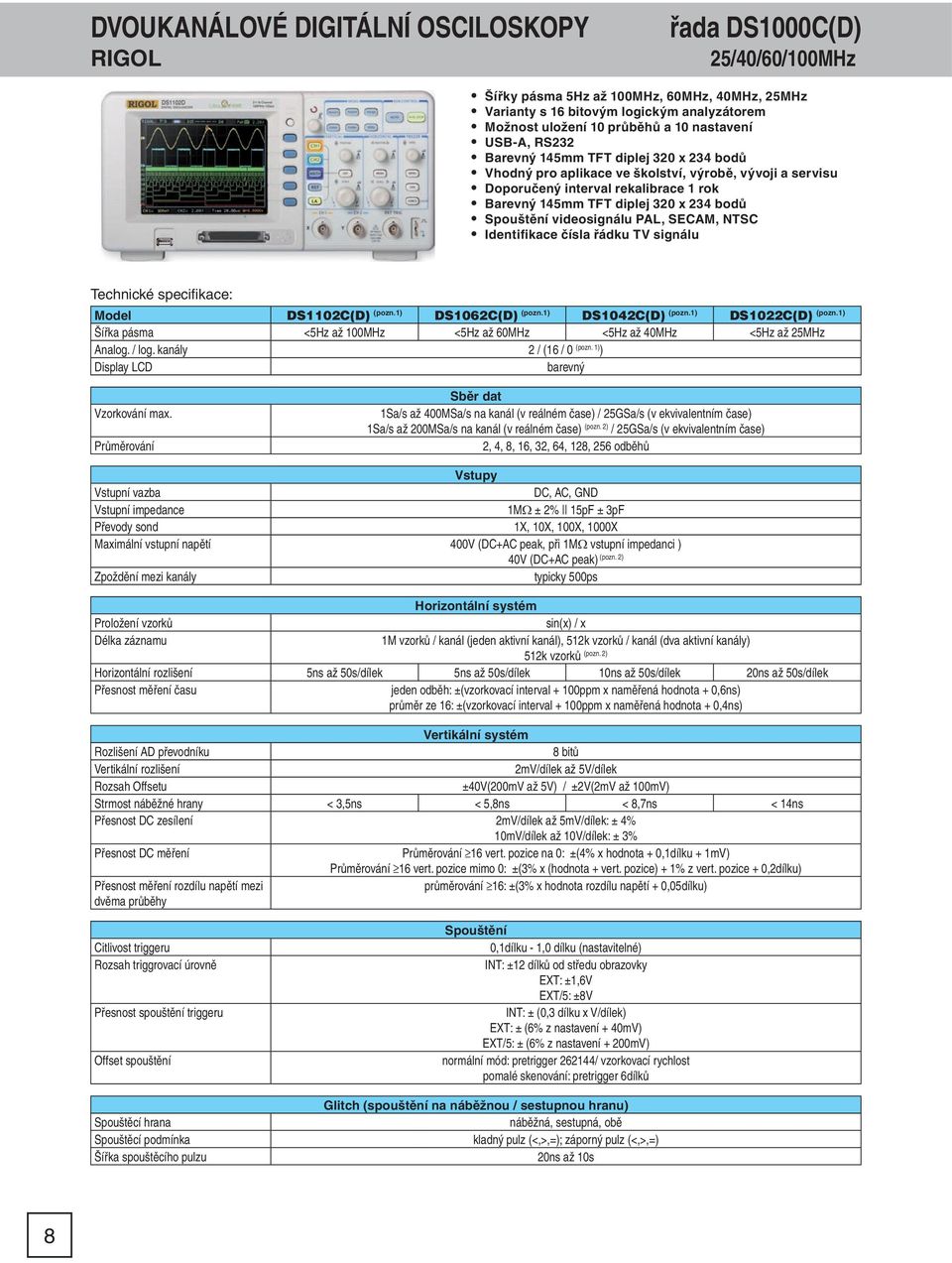

8 DVOUKANÁLOVÉ DIGITÁLNÍ OSCILOSKOPY řada DS1000C(D) 25/40/60/100MHz Šířky pásma 5Hz až 100MHz, 60MHz, 40MHz, 25MHz Varianty s 16 bitovým logickým analyzátorem Možnost uložení 10 průběhů a 10 nastavení USB-A, RS232 Barevný 145mm TFT diplej 320 x 234 bodů Vhodný pro aplikace ve školství, výrobě, vývoji a servisu Doporučený interval rekalibrace 1 rok Barevný 145mm TFT diplej 320 x 234 bodů Spouštění videosignálu PAL, SECAM, NTSC Identifikace čísla řádku TV signálu Model DS1102C(D) (pozn.1) DS1062C(D) (pozn.1) DS1042C(D) (pozn.1) DS1022C(D) (pozn.1) Šířka pásma <5Hz až 100MHz <5Hz až 60MHz <5Hz až 40MHz <5Hz až 25MHz Analog. / log. kanály 2 / (16 / 0 (pozn. 1) ) Display LCD barevný Vzorkování max. Průměrování Sběr dat 1Sa/s až 400MSa/s na kanál (v reálném čase) / 25GSa/s (v ekvivalentním čase) 1Sa/s až 200MSa/s na kanál (v reálném čase) (pozn. 2) / 25GSa/s (v ekvivalentním čase) 2, 4, 8, 16, 32, 64, 128, 256 odběhů Vstupy Vstupní vazba DC, AC, GND Vstupní impedance 1MΩ ± 2% 15pF ± 3pF Převody sond 1X, 10X, 100X, 1000X Maximální vstupní napětí 400V (DC+AC peak, při 1MΩ vstupní impedanci ) (pozn. 2) 40V (DC+AC peak) Zpoždění mezi kanály typicky 500ps Horizontální systém Proložení vzorků sin(x) / x Délka záznamu 1M vzorků / kanál (jeden aktivní kanál), 512k vzorků / kanál (dva aktivní kanály) (pozn. 2) 512k vzorků Horizontální rozlišení 5ns až 50s/dílek 5ns až 50s/dílek 10ns až 50s/dílek 20ns až 50s/dílek Přesnost měření času jeden odběh: ±(vzorkovací interval + 100ppm x naměřená hodnota + 0,6ns) průměr ze 16: ±(vzorkovací interval + 100ppm x naměřená hodnota + 0,4ns) Vertikální systém Rozlišení AD převodníku 8 bitů Vertikální rozlišení 2mV/dílek až 5V/dílek Rozsah Offsetu ±40V(200mV až 5V) / ±2V(2mV až 100mV) Strmost náběžné hrany < 3,5ns < 5,8ns < 8,7ns < 14ns Přesnost DC zesílení 2mV/dílek až 5mV/dílek: ± 4% 10mV/dílek až 10V/dílek: ± 3% Přesnost DC měření Průměrování 16 vert. pozice na 0: ±(4% x hodnota + 0,1dílku + 1mV) Průměrování 16 vert. pozice mimo 0: ±(3% x (hodnota + vert. pozice) + 1% z vert. pozice + 0,2dílku) Přesnost měření rozdílu napětí mezi průměrování 16: ±(3% x hodnota rozdílu napětí + 0,05dílku) dvěma průběhy Citlivost triggeru Rozsah triggrovací úrovně Přesnost spouštění triggeru Offset spouštění Spouštění 0,1dílku - 1,0 dílku (nastavitelné) INT: ±12 dílků od středu obrazovky EXT: ±1,6V EXT/5: ±8V INT: ± (0,3 dílku x V/dílek) EXT: ± (6% z nastavení + 40mV) EXT/5: ± (6% z nastavení + 200mV) normální mód: pretrigger / vzorkovací rychlost pomalé skenování: pretrigger 6dílků Glitch (spouštění na náběžnou / sestupnou hranu) Spouštěcí hrana náběžná, sestupná, obě Spouštěcí podmínka kladný pulz (<,>,=); záporný pulz (<,>,=) Šířka spouštěcího pulzu 20ns až 10s 8

9 DVOUKANÁLOVÉ DIGITÁLNÍ OSCILOSKOPY řada DS1000C(D) 25/40/60/100MHz POKRAČOVÁNÍ Standardy videa Spouštěcí mód Délka spouštěcího pulzu Kurzory Automatická měření Matematické funkce Výstupní napětí Spouštění videosignálu podporuje standardy: NTSC, PAL, SECAM označení řádků: NTSC 1 až 525; PAL/SECAM 1 až 625 (pozn. 2) Spouštění logického analyzátoru D0 až D15 výběrově H, L, X, náběžná hrana, sestupná hrana nastavitelná 20ns až 10s Měření manuální ΔV, ΔT, 1/ΔT Track: souřadnice (napětí, čas) jednotlivých bodů průběhu Auto: kurzor je dostupný pro automatické měření V PP, V AMP, V MAX, V MIN, V TOP, V BASE, V AVG, V RMS, překmit, zákmit, frekvence, perioda, trvání náběžné hrany, trvání sestupné hrany, šířky pulzu+, šířka pulzu-, střída+, střída-, zpoždění náběžných/sestupných hran kanálu 1 kanál 2 +; -; x; FFT Zdroj kompenzačního signálu 1kHz, 3V PP do zátěže 1MΩ Ostatní Logické úrovně TTL = 1,4V; CMOS = 2,5V; ECL=-1,3V; uživatelsky od -8V do +8V Vnitřní paměť 10 průběhů, 10 nastavení Formáty ukládaných dat BMP; CSV Displej 145 mm úhlopříčka TFT LCD displej; 320H x 234V bodů; 64k barev Kontrast displeje 150:1 Pracovní teplota 10 C až 40 C Skladovací teplota -20 C až 60 C Relativní vlhkost 90%RH (t 35 C) 60%RH (35 C < t 40 C) Krytí IP2X Napájení 100 až 240V RMS, 45 až 440Hz, 50VA Rozměry, hmotnost (š)303mm x (v)154mm x (h)133mm; 2,4kg Doporučený interval kalibrace 1 rok Standard Za příplatek Příslušenství 2x pasivní sonda 1,5m s převodem 1:1(do 6MHz) / 10:1(v plném pásmu) sada digitálních komponent (pozn. 2) : datový kabel FC1868 aktivní logická koncovka LH měřicích vodičů 20 měřicích háčků napájecí kabel registrační formulář SW Ultrascope pro Win 98, XP, 2000 látková brašna k osciloskopu DS1000 pozn. 1: Dostupné verze: D=s logickou analýzou; bez označení=bez logické analýzy pozn. 2: Pouze pro verze s logickou analýzou (označeny D) 9

10 ČTYŘKANÁLOVÉ DIGITÁLNÍ OSCILOSKOPY řada DS1000B 60/100/200MHz Šířky pásma 5Hz až 200MHz, 100MHz, 60MHz Barevný TFT displej s úhlopříčkou 145mm Možnost uložení 10 průběhů a 10 nastavení Rozhraní 2xUSB, RS232, LAN Barevný 145mm TFT displej 320 x 234 bodů Vhodný pro aplikace ve školství, výrobě, vývoji a servisu Doporučený interval rekalibrace 1 rok Spouštění videosignálu PAL, SECAM, NTSC Identifikace čísla řádku TV signálu Model DS1064B DS1104B DS1204B Šířka pásma/na kanál <5Hz až 60MHz <5Hz až 100MHz <5Hz až 200MHz Analogové kanály 4 Displej LCD barevný Sběr dat Vzorkování v reálném čase 3,65Sa/s až 1GSa/s na kanál Vzorkování v ekvivalentním čase 10GSa/s 25GSa/s 50GSa/s Průměrování 2, 4, 8, 16, 32, 64, 128, 256 odběhů Vstupní vazba Vstupní impedance Převody sond Maximální vstupní napětí Zpoždění mezi kanály Vstupy DC, AC, GND 1MΩ ± 2% 18pF ± 3pF 0,001X; 0,01X; 0,1X; 1X; 2X; 5X; 10X; 20X; 50X; 100X; 200X; 500X; 1000X CATI 300V RMS, 1000V PP; CATII 100V RMS, 1000V PP typicky 500ps Horizontální systém Proložení vzorků sin(x) / x Délka záznamu 8k vzorků pro jeden kanál, 16k vzorků pro polovinu kanálů Horizontální rozlišení 5ns až 50s/dílek 2ns až 50s/dílek 1ns až 50s/dílek Přesnost měření času jeden odběh: ±(vzorkovací interval + 50ppm x naměřená hodnota + 0,6ns) průměr ze 16: ±(vzorkovací interval + 50ppm x naměřená hodnota + 0,4ns) Vertikální systém Rozlišení AD převodníku 8 bitů Vertikální rozlišení 2mV/dílek až 10V/dílek Rozsah Offsetu ±40V(500mV až 10V) / ±2V(2mV až 200mV) Strmost náběžné hrany < 5,8ns < 3,5ns < 1,75ns Přesnost DC zesílení 2mV/dílek až 5mV/dílek: ± 4% 10mV/dílek až 10V/dílek: ± 3% Přesnost DC měření Průměrování 16 vert. pozice na 0: ±(přesnost DC zisku x hodnota + 0,1dílku + 1mV) Průměrování 16 vert. pozice mimo 0: ±(přesnost DC zisku x (hodnota + vert. pozice) + 1% z vert. pozice + 0,2dílku) Přesnost měření rozdílu napětí průměrování 16: ±(přesnost DC zisku x hodnota rozdílu napětí + 0,05dílku) mezi dvěma průběhy Citlivost triggeru Rozsah triggrovací úrovně Přesnost spouštění triggeru Offset spouštění Spouštění 0,1dílku - 1,0 dílku (nastavitelné) INT: ±6 dílků od středu obrazovky EXT: ±0,6V EXT/5: ±3V INT: ± (0,3dílku x V/dílek) EXT: ± (6% z nastavení + 40mV) EXT/5: ± (6% z nastavení + 200mV) normální mód: pretrigger = hloubka záznamu / (2 x vzorkovací rychlost) pomalé skenování: pretrigger 6dílků Glitch (spouštění na náběžnou / sestupnou hranu) Spouštěcí hrana náběžná, sestupná, obě Spouštěcí podmínka kladný pulz (<,>,=); záporný pulz (<,>,=) Šířka spouštěcího pulzu 20ns až 10s Standardy videa Spouštění videosignálu podporuje standardy: NTSC, PAL, SECAM označení řádků: (NTSC) 1 až 525; (PAL/SECAM) 1 až

11 ČTYŘKANÁLOVÉ DIGITÁLNÍ OSCILOSKOPY řada DS1000B 60/100/200MHz Kurzory Automatická měření Matematické funkce Výstupní napětí POKRAČOVÁNÍ Měření manuální ΔV, ΔT, 1/ΔT Track: souřadnice (napětí, čas) jednotlivých bodů průběhu Auto: kurzor je dostupný pro automatické měření V PP, V AMP, V MAX, V MIN, V TOP, V BASE, V AVG, V RMS, překmit, zákmit, frekvence, perioda, trvání náběžné hrany, trvání sestupné hrany, šířky pulzu+, šířka pulzu-, střída+, střída-, zpoždění náběžných/sestupných hran kanálu 1 kanál 2 +; -; x; FFT Zdroj kompenzačního signálu 1kHz, 3V PP do zátěže 1MΩ Ostatní Vnitřní paměť 10 průběhů, 10 nastavení Formáty ukládaných dat BMP; CSV Displej 145 mm úhlopříčka TFT LCD displej; 320H x 234V bodů; 64k barev Kontrast displeje 150:1 Pracovní teplota 10 C až 40 C Skladovací teplota -20 C až 60 C Relativní vlhkost 90%RH (t 35 C) 60%RH (35 C < t 40 C) Krytí IP2X Napájení 100 až 240V RMS, 45 až 440Hz, 50VA Rozměry, hmotnost (š)325mm x (v)159mm x (h)133mm; 3,0kg Doporučený interval kalibrace 1 rok Příslušenství Standard 2/4x pasivní sonda 1,5m s převodem 1:1 a 10:1 napájecí kabel USB kabel SW na CD registrační formulář Za příplatek látková brašna k osciloskopu DS1000 RS 232 kabel BNC kabel 11

12 DVOUKANÁLOVÉ DIGITÁLNÍ OSCILOSKOPY řada DS1000D/E 50/100MHz Šířky pásma 5Hz až 100MHz, 50MHz Barevný TFT display s úhlopříčkou 145mm Možnost uložení 10 průběhů a 10 nastavení Varianty označené " D" s 16bitovou logickou analýzou Rozhraní 2xUSB, RS232, LAN Barevný 145mm TFT displej 320 x 234 bodů Vhodný pro aplikace ve školství, výrobě, vývoji a servisu Doporučený interval rekalibrace 1 rok Spouštění videosignálu PAL, SECAM, NTSC Identifikace čísla řádku TV signálu Model DS1102D/E (pozn.1) DS1052D/E (pozn.1) Šířka pásma <5Hz až 100MHz <5Hz až 50MHz Analogové kanály 2 Logické kanály (pozn. 1) 16 Display LCD barevný Vzorkování max. Vzorkování logických kanálů Průměrování Sběr dat 13,65Sa/s až 1GSa/s na kanál (v reálném čase) / 25GSa/s (v ekvivalentním čase) 200MSa/s na kanál 2, 4, 8, 16, 32, 64, 128, 256 odběhů Vstupy Vstupní vazba DC, AC, GND Vstupní impedance 1MΩ ± 2% 15pF ± 3pF Převody sond 1X; 5X; 10X; 50X; 100X; 500X; 1000X Maximální vstupní napětí 400V (DC+AC peak, při 1MΩ vstupní impedanci ) (pozn. 1) 40V (DC+AC peak) Zpoždění mezi kanály typicky 500ps Horizontální systém Proložení vzorků sin(x) / x Délka záznamu 16k vzorků pro jeden kanál, 8k vzorků pro polovinu kanálů Horizontální rozlišení 2ns až 50s/dílek 5ns až 50s/dílek Přesnost měření času jeden odběh: ±(vzorkovací interval + 50ppm x naměřená hodnota + 0,6ns) průměr ze 16: ±(vzorkovací interval + 50ppm x naměřená hodnota + 0,4ns) Vertikální systém Rozlišení AD převodníku 8 bitů Vertikální rozlišení 2mV/dílek až 5V/dílek Rozsah Offsetu ±40V(200mV až 5V) / ±2V(2mV až 100mV) Strmost náběžné hrany < 3,5ns < 7,0ns Přesnost DC zesílení 2mV/dílek až 5mV/dílek: ± 4% 10mV/dílek až 10V/dílek: ± 3% Přesnost DC měření průměrování 16 vert. pozice na 0: ±(přesnost DC zisku x hodnota + 0,1dílku + 1mV) průměrování 16 vert. pozice mimo 0: ±(přesnost DC zisku x (hodnota + vert. pozice) + 1% z vert. pozice + 0,2dílku) Přesnost měření rozdílu napětí mezi dvěma průběhy průměrování 16: ±(přesnost DC zisku x hodnota rozdílu napětí + 0,05dílku) Citlivost triggeru Rozsah triggrovací úrovně Přesnost spouštění triggeru Offset spouštění Spouštění 0,1dílku - 1,0 dílku (nastavitelné) INT: ±5 dílků od středu obrazovky EXT: ±1,2V INT: ± (0,3dílku x V/dílek) EXT: ± (6% z nastavení + 200mV) normální mód: pretrigger = / vzorkovací rychlost pomalé skenování: pretrigger 6dílků 12 Glitch (spouštění na náběžnou / sestupnou hranu) Spouštěcí hrana náběžná, sestupná, obě Spouštěcí podmínka kladný pulz (<,>,=); záporný pulz (<,>,=) Šířka spouštěcího pulzu 20ns až 10s

13 DVOUKANÁLOVÉ DIGITÁLNÍ OSCILOSKOPY řada DS1000D/E 25/40/60/100MHz POKRAČOVÁNÍ Standardy videa Kurzory Automatická měření Matematické funkce Výstupní napětí Spouštění videosignálu podporuje standardy: NTSC, PAL, SECAM označení řádků: NTSC 1 až 525; PAL/SECAM 1 až 625 Měření manuální ΔV, ΔT, 1/ΔT Track: souřadnice (napětí, čas) jednotlivých bodů průběhu Auto: kurzor je dostupný pro automatické měření V PP, V AMP, V MAX, V MIN, V TOP, V BASE, V AVG, V RMS, překmit, zákmit, frekvence, perioda, trvání náběžné hrany, trvání sestupné hrany, šířky pulzu+, šířka pulzu-, střída+, střída-, zpoždění náběžných/sestupných hran kanálu 1 kanál 2 +; -; x; FFT Zdroj kompenzačního signálu 1kHz, 3V PP do zátěže 1MΩ Ostatní Logické úrovně TTL = 1,4V; CMOS = 2,5V; ECL=-1,3V; uživatelsky od -8V do +8V Vnitřní paměť 10 průběhů, 10 nastavení Formáty ukládaných dat BMP; CSV Displej 145 mm úhlopříčka TFT LCD displej; 320H x 234V bodů; 64k barev Kontrast displeje 150:1 Pracovní teplota 10 C až 40 C Skladovací teplota -20 C až 60 C Relativní vlhkost 90%RH (t 35 C) 60%RH (35 C < t 40 C) Krytí IP2X Napájení 100 až 240V RMS, 45 až 440Hz, 50VA Rozměry, hmotnost (š)303mm x (v)154mm x (h)133mm; 2,4kg Doporučený interval kalibrace 1 rok Příslušenství Standard 2x pasivní sonda 1,5m s převodem 1:1 a 10:1 USB kabel napájecí kabel registrační formulář software na CD Za příplatek látková brašna k osciloskopu DS1000 RS 232 kabel BNC kabel pozn. 1: Dostupné verze: D=s logickou analýzou; E=bez logické analýzy 13

14 DIGITÁLNÍ DVOUKANÁLOVÉ USB OSCILOSKOPY řada VS5000(D) 40/60/100/200MHz Šířky pásma 5Hz až 200MHz, 100MHz, 60MHz, 40MHz, 25MHz Vzorkování v reálném čase až 400MSa/s (25GSa/s v ekviv.) Hloubka paměti 1Mpts Rozhraní USB 2.0 a LAN Varianty označené " D" s 16bitovou logickou analýzou Vhodný pro aplikace ve školství, výrobě, vývoji a servisu Doporučený interval rekalibrace 1 rok Spouštění videosignálu PAL, SECAM, NTSC Identifikace čísla řádku TV signálu Model VS5202(D) (pozn.1) VS5102(D) (pozn.1) VS5062(D) (pozn.1) VS5042(D) (pozn.1) Šířka pásma <5Hz až 200MHz <5Hz až 100MHz <5Hz až 60MHz <5Hz až 40MHz Analog. / log. kanály 2 / 16 (pozn.1) LCD displej není Sběr dat (pozn. 1) Vzorkování v reál. čase 1Sa/s až 400MSa/s jeden kanál, 200MSa/s dva kanály, 200MSa/s LA Vzorkování v ekv. čase 25GSa/s 25GSa/s 10GSa/s 5GSa/s Průměrování 2, 4, 8, 16, 32, 64, 128, 256 odběhů Vstupní vazba Vstupní impedance Převody sond Maximální vstupní napětí Zpoždění mezi kanály Vstupy DC, AC, GND 1MΩ ± 2% 15pF ± 3pF 1X, 10X, 100X, 1000X 400V (DC+AC peak, při 1MΩ vstupní impedanci); 40V (DC+AC peak, při 50Ω vstupní impedanci) typicky 500ps Proložení vzorků Délka záznamu Horizontální systém sin(x) / x 1M vzorků pro jeden kanál, 512k vzorků pro oba kanály (pozn. 1) 512k vzorků Horizontální rozlišení 2ns až 50s/dílek 2ns až 50s/dílek 5ns až 50s/dílek 10ns až 50s/dílek Přesnost měření času jeden odběh: ±(vzorkovací interval + 50ppm x naměřená hodnota + 0,6ns) průměr ze 16: ±(vzorkovací interval + 50ppm x naměřená hodnota + 0,4ns) Vertikální systém Rozlišení AD převodníku 8 bitů Vertikální rozlišení 2mV/dílek až 10V/dílek Rozsah offsetu ±40V(200mV až 5V) / ±2V(2mV až 100mV) Strmost náběžné hrany < 1,7ns < 3,5ns < 5,8ns < 8,7ns Přesnost DC zesílení 2mV/dílek až 5mV/dílek: ± 4% 10mV/dílek až 10V/dílek: ± 3% Přesnost DC měření Průměrování 16 vert. pozice na 0: ±(4% x hodnota + 0,1dílku + 1mV) Průměrování 16 vert. pozice mimo 0: ±(3% x (hodnota + vert. pozice) + 1% z vert. pozice + 0,2dílku) Přesnost měření rozdílu napětí mezi průměrování 16: ±(přesnost DC zisku x hodnota rozdílu napětí + 0,05dílku) dvěma průběhy Citlivost triggeru Rozsah triggrovací úrovně Přesnost spouštění triggeru Offset spouštění Spouštění 0,1dílku - 1,0 dílku (nastavitelné) INT: ±6 dílků od středu obrazovky EXT: ±1,2V EXT/5: ±6V INT: ± (0,3dílku x V/dílek) EXT: ± (6% z nastavení + 40mV) EXT/5: ± (6% z nastavení + 200mV) normální mód: pretrigger / vzorkovací rychlost pomalé skenování: pretrigger 6dílků Glitch (spouštění na náběžnou / sestupnou hranu) Spouštěcí hrana náběžná, sestupná Spouštěcí podmínka kladný pulz (<,>,=); záporný pulz (<,>,=) Šířka spouštěcího pulzu 20ns až 10s Standardy videa Spouštění videosignálu podporuje standardy: NTSC, PAL, SECAM označení řádků: NTSC 1 až 525; PAL/SECAM 1 až

15 DIGITÁLNÍ DVOUKANÁLOVÉ USB OSCILOSKOPY řada VS5000(D) 40/60/100/200MHz POKRAČOVÁNÍ Spouštěcí mód Délka spouštěcího pulzu Kurzory Automatická měření Matematické funkce Výstupní napětí (pozn. 1) Spouštění logického analyzátoru D0 až D15 výběrově H, L, X, náběžná hrana, sestupná hrana nastavitelná 20ns až 10s Měření Manuální ΔV, ΔT, 1/ΔT Track: souřadnice (napětí, čas) jednotlivých bodů průběhu Auto: kurzor je dostupný pro automatické měření V PP, V AMP, V MAX, V MIN, V TOP, V BASE, V AVG, V RMS, překmit, zákmit, frekvence, perioda, trvání náběžné hrany, trvání sestupné hrany, šířky pulzu+, šířka pulzu-, střída+, střída-, zpoždění náběžných/sestupných hran kanálu 1 kanál 2 +; -; x; FFT Zdroj kompenzačního signálu 1kHz, 3V PP do zátěže 1MΩ Ostatní Pracovní teplota 10 C až 40 C Skladovací teplota -20 C až 60 C Relativní vlhkost 90%RH (t 35 C) 60%RH (35 C < t 40 C) Krytí IP2X Napájení 100 až 240VRMS, 45 až 440Hz, 15VA Rozměry, hmotnost (š)142,2mm x (v)48,1mm x (h)217,4mm; 0,7kg Doporučený interval kalibrace 1 rok Příslušenství Standard 2x pasivní sonda 1,5m s převodem 1:1 / 10:1 Sada digitálních komponent (pozn. 1) : datový kabel FC1868 aktivní logická koncovka LH měřicích vodičů napájecí kabel registrační formulář SW pro Win 98, XP, 2000 USB kabel pozn. 1: pouze pro verze s logickou analýzou (označeny D) 15

16 DIGITÁLNÍ OSCILOSKOP HMO 3522 / HMO 3524 HAMEG 350MHz Řada dvou/čtyř kanálových osciloskopů Šířka pásma 2Hz až 350MHz Frekvenční čítač s rozlišením 6 digitů 8 / 16 bitová logická analýza Vzorkování 4GSa/s v reálném čase Vzorkování 50GSa/s v ekvivalentním čase Nízkošumový 8 bitový A/D převodník 2M bodů paměti na kanál 2 x USB, RS232 a DVI rozhraní v základním vybavení GPIB a LAN rozhraní na objednávku Možnost vytvoření 10 aritmetických funkcí z 5 základních Standardní možnosti automatických i kurzorových měření 6,5" LCD-TFT displej 640 x 480 bodů Typ HMO 3522 HMO3524 Šířka pásma 2Hz až 350MHz Počet analogových kanálů 2 4 Počet logických kanálů 16 Vzorkování v reálném čase 2 x 2GSa/s; 1 x 4GSa/s 4 x 2GSa/s; 2 x 4GSa/s 16 x 1GSa/s Vzorkování v náhodném čase 50GSa/s Paměť 2 x 2M bodů 4 x 2M bodů Horizontální systém Oblasti reprezentace signálu čas, frekvence (FFT), napětí (XY) Přesnost 20ppm Rozlišení časové základny 1ns/dílek až 20ms /dílek (v běžném módu); 50ms/dílek až 50s/dílek (v roll módu) Rozsah měřítka zvětšení 0:1 až :1 Vertikální systém DSO mód CH 1; CH 2 CH 1 až CH 4 MSO mód CH 1; CH 2; LCH0 až 15 Vstupní impedance přepínatelné 1MΩ 13pF ±2pF / 50Ω Vazba DC, AC, GND Maximální vstupní napětí 200V PP Vertikální rozlišení 5mV/ dílek až 5V/dílek (do 350MHz) 1mV/ dílek, 2mV/dílek (do 100MHz) Strmost náběžné hrany <1ns Přesnost DC zisku 2% Bezpečnostní kategorie CAT II Nastavení offsetu 1mV, 2mV: ±0,2V 5m až 50mV: ±1,0V 100mV až 5V: ±20V Logické kanály Výběr úrovně spouštění TTL, CMOS, ECL, 2x defi nované uživatelem -2V až +8V Vstupní impedance 100kΩ <4pF Vazba DC Maximální vstupní napětí 40V PP Nezbytné příslušenství HO kanálová logická sonda Operace a úrovně AND, OR, True, False 16 Spouštění Minimální úroveň signálu 0,5 dílku Frekvenční rozsah 5Hz až 400MHz Nastavitelná oblast úrovně v celém rozkmitu signálu (v automatickém módu) -10 dílků až +10 dílků (v normálním módu bez špiček) Módy spouštění náběžná hrana, sestupná hrana, obě hrany, video Zdroje spouštění CH1, CH2, Line, Ext CH1 až CH4, Line, Ext Video 525 řádků / 60 Hz systémy 625 řádků / 50 Hz systémy Video spouštění pozitivní / negativní spouštěcí impulzy Potlačení šumu spouštění 100MHz dolní propust Indikátor činnosti synchronizace LED Externí synchronizace vstup na zadní straně

17 DIGITÁLNÍ OSCILOSKOP HMO 3522 / HMO 3524 HAMEG 350MHz POKRAČOVÁNÍ Rozlišení A/D převodníku Proložení vzorků Pretrigger Posttrigger Zobrazení Paměť Frekvenční čítač Přesnost měření frekvence Automatická měření Kurzorová měření Rozhraní Počet matematických funkcí Vstupní data Výstupní data Zobrazení Záznam signálu 8 bitů sin(x)/x (pro analogové kanály) pulz (pro logické kanály) 0 až ( / vzorkovací rychlost) 0 až ( / vzorkovací rychlost) body (pouze vzorky); vektory (proložení vzorků) Měření 10 nastavení přístroje 0,5Hz až 1MHz: rozlišení 5digitů 1MHz až 350MHz: rozlišení 6 digitů 20ppm frekvence, perioda, U DC, U PP, U P+, U P-, U RMS, U AVG, t náběžná, t sestupná ΔU, Δt, 1/Δt, amplituda, poměr X a Y, peak to peak, peak+, peakdvojité rozhraní USB/RS232 (HO720) USB fl ash, USB tiskárna, DVI Matematické funkce 10 funkcí vytvořené pomocí maximálně 5 základních funkcí všechny kanály, reference, vnitřní paměť paměť max. 4 zobrazení výsledků uložených v paměti současně Displej Typ 6,5 TFT VGA Rozlišení 640 x 480 bodů Podsvícení LED 400 cd/m 2 Oblast pro zobrazení průběhů bez zobrazeného menu: 400 x 600 bodů ( 8 x 12 dílků) se zobrazeným menu: 400 x 500 bodů ( 8 x 10 dílků) Počet barev 256 Ostatní informace Výstup pro kalibraci sondy 1kHz / 1MHz; obdélník; 0,2V PP Napájení 105V až 253V; 50/60Hz; CATII Spotřeba max. 70W Rozměry / hmotnost 285 x 175 x 220mm / 3,6kg Rozsah pracovních teplot +5 C až 40 C Rozsah skladovacích teplot -20 C až +40 C Rozsah relativní vlhkosti 5% až 80% (nekondenzující vlhkost) Standardní příslušenství: napájecí kabel 2/4 osciloskopické sondy HZ350 s přepínatelným útlumem 1:1 / 10:1 dvojité rozhraní USB/RS232 (HO720) CD se softwarem Volitelné příslušenství: HO730 dvojité rozhraní USB/Ethernet HO740 galvanicky oddělené rozhraní GPIB HZ46 4RU panel pro zabudování přístroje (Rachmount kit) HO kanálová logická sonda HO730 HO740 HZ46 HO

18 DIGITÁLNÍ OSCILOSKOPY MSO 2000 a DPO 2000 TEKTRONIX 100/200MHz Digitální osciloskopy s šířkou pásma 100MHz a 200MHz Varianty s 2 a 4 analogovými kanály Řada MSO vybavena 16 logickým analyzátorem Vzorkovací rychlost 1GSa/s na každý kanál Záznam 1Mbodů na každý kanál Dekódování sběrnic I 2 C, SPI, CAN, LIN, RS232/422/485/UART Aritmetické operace, součet, rozdíl, podíl, násobek, FFT 180mm TFT-LCD barevný displej 2x USB rozhraní, LAN a GPIB(opt) Možnost nadefinování 2 sériových či paralelních komunikačních protokolů Typ MSO 2012 DPO 2012 MSO 2014 DPO 2014 MSO 2024 DPO 2024 Vertikální analogový systém Šířka pásma DC až 100MHz DC až 100MHz DC až 200MHz Počet kanálů Rychlost náběžné hrany 3,5ns 3,5ns 2,1ns Vstupní vazba AC, DC, GND Vstupní impedance 1MΩ ±2% 11,5pF ± 2pF Vertikální citlivost 2mV/dílek až 5V/dílek Vertikální rozlišení 8 bitů Maximální vstupní napětí 300V RMS; 450V PP Vertikální digitální systém (pouze MSO) Počet kanálů 16 (D0 až D15) Spouštění TTL, CMOS, ECL, PECL, defi novaná uživatelem Maximální vstupní napětí ± 40V (80V PP) Vstupní impedance 101kΩ; 8pF Horizontální analogový systém Maximální vzorkovací rychlost 1GSa/s Minimální detekovatelná šířka pulzu 7ns 7ns 3,5ns Největší délka záznamu 106 bodů Rozsah časové základny 4ns až 100s 4ns až 100s 2ns až 100s Rozsah zpoždění časové základny -10 dílků až 5000s 18 Maximální vzorkování na D0 až D7 Maximální vzorkování na D8 až D15 Největší délka záznamu Minimální detekovatelná šířka pulzu Hrana Šířka pulzu Video trigger I 2 C spouštění (opt.) SPI spouštění (opt.) CAN spouštění (opt.) RS-232/422/485/UART spouštění (opt) LIN spouštění (opt) Automatická měření Kurzory Matematické operace Displej Rozhraní Kompenzační výstup Napájení Rozměry Horizontální digitální systém 1 GSa/s 500MSa/s 106 bodů 5ns Módy spouštění náběžná, sestupná spouštění na pozitivní nebo negativní pulz s <; >; =; délkou spouštění na číslo řádku video signálu NTSC, PAL, SECAM spouštění na počátek opakovaný počátek, konec, adresu,... spouštění na SS, nečinnost, MOSI, MISO, spouštění na začátek rámce, typ rámce (data, ovládání, ) identifi kátor, data, konec rámce, spouštění na Tx start bit, Rx stop bit, začátek paketu, konec paketu, data, chybu parity, spouštění na identifi kátor, data, identifi kátor a data, wakeup rámec, sleep rámec, chybu, Měření a matematické operace Frekvence, perioda, zpoždění, náběžná hrana, sestupná hrana, šířka pulzu, šířka RF pulzu, překmit, zákmit, V RMS, V PP, amplituda, +peak, -peak, MIN, MAX, 4 kurzory součet, rozdíl, podíl, násobek, FFT Ostatní vlastnosti 480 x 234 bodů; 180mm TFT barevný USB 2.0, LAN, GPIB (opt.), video obdélník 1kHz, 5V 100V až 240V ±10%; 45 až 65Hz; 80W max (v)180mm x (š)377mm x (h)134mm; 3,6kg

19 DIGITÁLNÍ OSCILOSKOPY MSO 2000 a DPO 2000 TEKTRONIX 100/200MHz Standardní příslušenství elektronická verze originální dokumentace na CD software Ni-Lab VIEW doklad o výstupní kontrole výrobce sonda 200MHz s útlumem 1x/10x (jedna na kanál) 16 kanálová logická sonda (pouze pro MSO) Příslušenství na objednávku DPO2EMBD HW klíč pro aktivaci rozšířené analýzy umožňující měření na paketové úrovni směrnic I 2 C a SPI DPO2AUTO HW klíč pro aktivaci rozšířené analýzy umožňující měření na paketové úrovni sběrnice CAN a LIN. DPO2COMP HW klíč pro aktivaci rozšířené analýzy umožňující měření na paketové úrovni sběrnice RS-232, RS-422, RS-485 a UARTv hexadecimálním, binárním nebo ASCII kódu DPO2CONN přídavný modul umožňující ovládání a komunikace pomocí Ethernet a DVI výstupu pro zobrazení na monitoru. TEK-USB-488 Adapter adaptér GPIB - USB xx TekVPI Externí napájecí zdroj Rackmount kit rámeček pro připevnění do rozvaděče Soft transit case látková brašna Hard transit case pevná přepravka Doporučené sondy TAP ,5GHz aktivní sonda TDP MHz diferenciální sonda TCP MHz AC/DC proudová sonda (30A) TCP MHz AC/DC proudová sonda (150A) TCPA 300/400 sada zesilovačů pro proudová měření TCP 305 DC až 50MHz, 50A, proudová sonda pro použití s TCPA 300 TCP 404XL DC až 2MHz, 500A, proudová sonda pro použití s TCPA 400 P ,5kV, 100X, vysokonapěťová, pasivní sonda P ,3kV, 50X/500X, 25MHz, vysokonapěťová, aktivní, diferenciální sonda P ,3kV, 100MHz, vysokonapěťová, diferenciální sonda P ,6kV, 50MHz, vysokonapěťová, diferenciální sonda ADA 400A 100x; 10x; 1x; 0,1x diferenciální zesilovač s vysokým ziskem 19

20 GENERÁTOR LIBOVOLNÝCH PRŮBĚHŮ řada DG /20MHz Dvoukanálový programovatelný generátor funkcí Šířka pásma 1μHz...20MHz a 15MHz Využití přímé digitální syntézy (DDS) snižující zkreslení a šum výstupního signálu Čítač od 100mHz do 200MHz Vzorkování 100MSa/s a rozlišení D/A převodníku 14bitů Hloubka pamětí 512k bodů 10 standardně přednastavených průběhů Rozhraní 2 x USB, RS-232, GPIB, LAN Doporučený termín rekalibrace 1 rok Model DG1022 DG1012 Přednastavené průběhy sinus, obdélník, pulz, trojúhelník, pila, bílý šum, DC Frekvenční charakteristiky Sinus 1mHz až 20MHz 1mHz až 15MHz Obdélník 1mHz až 5MHz 1mHz až 4MHz Pulz 500mHz až 3MHz 500mHz až 2MHz Pila 1mHz až 150kHz 1mHz až 100kHz Bílý šum 5MHz (pokles na -3dB) Rozlišení 1mHz Přesnost 90 dní 50 ppm (18 C až 28 C) Přesnost 1 rok 100 ppm (18 C až 28 C) Teplotní koefi cient < 5ppm / C Signálové charakteristiky - sinus Harmonické zkreslení kanál 1 kanál 2 <1V PP > 1V PP <1V PP > 1V PP DC až 1MHz -55 dbc -45 dbc -55 dbc -45 dbc 1MHz až 5MHz -55 dbc -40 dbc -55 dbc -40 dbc 5MHz až 20MHz -50 dbc -35 dbc -45 dbc -35 dbc THD DC až 20kHz, 1V PP: <0,2% Fázový šum typicky -115dBc / Hz (při 10kHz) Signálové charakteristiky - obdélník Náběžná a sestupná hrana < 20ns (10% až 90%) (při 1kHz a 1V PP) Překmit < 5% Střída 20% až 80% do 3MHz 40% až 60% do 4MHz 50% do 5MHz Asymetrie 1% z periody + 20ns Jitter 6ns + 0,1% z periody Signálové charakteristiky - pila Linearita <0,1% ze špičkové hodnoty amplitudy (při 1kHz, 1V PP a symetrii 100%) Symetrie 0% až 100% Signálové charakteristiky - pulz Šířka pulzu 20ns až 2000s s rozlišením 1ns Překmit <5% Jitter 6ns+100ppm z periody Možnosti programovatelného průběhu kanál 1 kanál 2 Frekvenční rozsah 1mHz až 12MHz 1mHz až 8MHz Délka slova 4k bodů 1k bodů Rozlišení v amplitudě 14 bitů 10 bitů Vzorkovací frekvence 100MSa/s Počet uložitelných průběhů Amplitudové vlastnosti kanál 1 kanál 2 Amplituda 2mV PP až 10V PP (50Ω) 2mV PP až 3V PP (50Ω) 4mV PP až 20V PP (naprázdno) 40mV PP až 6V PP (naprázdno) Přesnost amplitudy ± (1% z nastavené hodnoty + 1mV PP) (při 1kHz sinus) Zploštění sinu při 100kHz < 100kHz 0,10dB 100kHz až 5MHz 0,15dB 5MHz až 20MHz 0,30dB

21 GENERÁTOR LIBOVOLNÝCH PRŮBĚHŮ řada DG /20MHz POKRAČOVÁNÍ DC offset kanál 1 kanál 2 Rozsah ± 5V (50Ω) ± 1,5V (50Ω) ± 10V (naprázdno) ± 3V (naprázdno) Přesnost ± ( 1% z nastavení + 1mV) Amplitudová modulace (kanál 1) sinus, obdélník, pila, programovatelná Zdroj interní / externí Modulační signál sinus, obdélník, pila, šum, programovatelná (2mHz až 20kHz) Hloubka modulace 0% až 120% Zdroj Modulační signál Zdvih Frekvenční modulace (kanál 1) sinus, obdélník, pila, programovatelná interní / externí sinus, obdélník, pila, šum, programovatelná (2mHz až 20kHz) DC až 5MHz Fázová modulace (kanál 1) sinus, obdélník, pila, programovatelná Zdroj interní / externí Modulační signál sinus, obdélník, pila, šum, programovatelná (2mHz až 20kHz) Zdvih 0 až 360 Zdroj Modulační signál FSK modulace (kanál 1) sinus, obdélník, pila, programovatelná interní / externí obdélník se střídou 50% (2mHz až 50kHz) Rozmítání (sweep) (kanál 1) sinus, obdélník, pila, programovatelná Zdroj interní / externí / manuální Směr nahoru / dolů Čas rozmítání 1ms až 500s ±0,1% Typ rozmítání lineární / logaritmické Radiofrekvenční pulz (burst) (kanál 1) sinus, obdélník, trojúhelník, pila, šum, programovatelná Typ počet period (1 až ), časově neomezené, externí spouštění Vnitřní perioda 1ms až 500s ±1% Počáteční fáze -180 až +180 Zdroj spouštění interní / externí / manuální Specifikace čítače (kanál 1) Funkce frekvence, perioda, šířka (poz. i neg.) pulz, střída Frekvenční rozsah 100mHz až 200MHz Rozlišení 6 digitů (při měření 1s) Automatický mód 1Hz až 200MHz 200mV PP do 5V PP Manuální mód DC offset 1,5V 100mHz až 100MHz 20V RMS ± 5V AC+DC 100MHz až 200MHz 40V RMS ± 5V AC+DC AC 1Hz až 100MHz 50mV PP ± 5V PP 100MHz až 200MHz 100mV PP ± 5V PP Frekvence krystalu Standardní příslušenství Příslušenství na objednávku Komunikační porty Napájení Rozměry a hmotnost Doporučený interval kalibrace Ostatní vlastnosti 10MHz napájecí kabel, USB kabel BNC kabel USB A, USB B, RS-232, LAN, GPIB AC, 100 až 240V, 45 až 440Hz, 40VA 232mm(š) x 108mm(v) x 288mm(h); 2,7 kg 1 rok 21

22 GENERÁTOR LIBOVOLNÝCH PRŮBĚHŮ řada DG /40MHz Jednokanálový programovatelný generátor funkcí Šířka pásma 1μHz...40MHz a 25MHz Využití přímé digitální syntézy (DDS) snižující zkreslení a šum výstupního signálu Vzorkování 100MSa/s a rozlišení D/A převodníku 14 bitů Hloubka paměti 512k bodů 10 standardně přednastavených průběhů Rozhraní 2 x USB, RS-232, GPIB, LAN Vhodný pro školství, vývoj a servis Doporučený termín rekalibrace 1 rok Model DG2041A DG2021A Přednast. průběhy sinus, obdélník, pulz, trojúhelník, pila, bílý šum, DC Frekvenční charakteristiky Sinus 1mHz až 40MHz 1mHz až 25MHz Obdélník 1mHz až 40MHz 1mHz až 25MHz Pulz 500mHz až 16MHz 500mHz až 10MHz Pila 1mHz až 400kHz 1mHz až 250kHz Bílý šum 20MHz (pokles na -3dB) Rozlišení 1mHz Přesnost 90 dní 50 ppm (18 C až 28 C) Přesnost 1 rok 100 ppm (18 C až 28 C) Teplotní koefi cient < 2 ppm / C Signálové charakteristiky - sinus Harmonické zkreslení <1V PP > 1V PP DC až 20kHz -70 dbc -70 dbc 20kHz až 100kHz -65 dbc -60 dbc 100kHz až 1MHz -50 dbc -45 dbc 1MHz až 10MHz -40 dbc -35 dbc THD DC až 20kHz, 1V PP: <0,2% Fázový šum Typicky -115dBc / Hz (při 10kHz) Signálové charakteristiky - obdélník Náběžná a sestupná hrana < 13ns (10% až 90%) (při 1kHz a 1V PP) Překmit < 2% Střída 20% až 80% do 8MHz 40% až 60% do 16MHz 50% nad 16MHz Asymetrie 1% z periody + 5ns Jitter 1ns + 100ppm z periody Signálové charakteristiky - pila Linearita <0,1% ze špičkové hodnoty amplitudy (při 1kHz, 1V PP a symetrii 100%) Symetrie 0% až 100% Signálové charakteristiky - pulz Šířka pulzu perioda 12ns až 2000s s rozlišením 1ns Náběžná hrana nastavitelná od 5ns do 1ms Překmit < 2% Jitter 1ns + 100ppm z periody Možnosti programovatelného průběhu Frekvenční rozsah 1mHz až 12MHz 1mHz až 8MHz Bodů na periodu 2 body až 512k bodů Rozlišení v amplitudě 14 bitů Vzorkovací frekvence 100MSa/s Počet uložitelných průběhů 4 22 Amplitudové vlastnosti Amplituda 50Ω 20mV PP až 10V PP (<10MHz); až 5V PP (>10MHz) 20mV PP až 5V PP naprázdno 40mV PP až 20V PP (<10MHz); až 10V PP (>10MHz) 40mV PP až 10V PP Přesnost amplitudy ± (1% z nastavené hodnoty + 1mV PP) (při 1kHz sinus) Zploštění sinu při 1kHz < 100kHz 0,10dB 100kHz až 5MHz 0,15dB 5MHz až 40MHz 0,30dB

23 GENERÁTOR LIBOVOLNÝCH PRŮBĚHŮ řada DG /40MHz Rozsah Přesnost Impedance Izolace Ochrana POKRAČOVÁNÍ DC offset ± 5V PP (50Ω) ± 10V PP (naprázdno) ± ( 2% z nastavení + 0,5% z amplitudy + 2mV) Výstupní charakteristiky 50Ω 42 V PP vůči k zemi proti zkratu, při přetížení dojde k automatickému odpojení výstupu Amplitudová modulace sinus, obdélník, pila, programovatelná Zdroj interní / externí Modulační signál sinus, obdélník, pila, šum, programovatelná (2mHz až 20kHz) Hloubka modulace 0% až 120% Frekvenční modulace sinus, obdélník, pila, programovatelná Zdroj interní / externí Modulační signál sinus, obdélník, pila, šum, programovatelná (2mHz až 20kHz) Zdvih DC až 20MHz DC až 12,5MHz Fázová modulace sinus, obdélník, pila, programovatelná Zdroj interní / externí Modulační signál sinus, obdélník, pila, šum, programovatelná (2mHz až 20kHz) Zdvih 0 až 360 Zdroj Modulační signál FSK modulace sinus, obdélník, pila, programovatelná interní / externí obdélník se střídou 50% (2mHz až 100kHz) PWM modulace pulz Zdroj interní / externí Modulační signál sinus, obdélník, pila, šum, programovatelná (2mHz až 20kHz) Zdvih obdélník se střídou 0% až 100% Rozmítání (sweep) sinus, obdélník, pulz, pila, programovatelná Zdroj interní / externí / manuální Čas rozmítání 1ms až 500s ± 0,1% Typ rozmítání lineární / logaritmické Radiofrekvenční pulz (burst) sinus, obdélník, pila, šum, programovatelná Typ počet period (1 až ), časově neomezené, externí spouštění Vnitřní perioda 1ms až 500s ±1% Počáteční fáze -360 až +360 Zdroj spouštění interní / externí / manuální Frekvence krystalu Standardní příslušenství Příslušenství na objednávku Komunikační porty Napájení Rozměry a hmotnost Doporučený interval kalibrace Ostatní vlastnosti 10MHz napájecí kabel, USB kabel RS-232 kabel, BNC kabel USB A, USB B, RS-232, LAN, GPIB AC, 100 až 240V, 45 až 440Hz, 50VA 232mm(š) x 108mm(v) x 288mm(h); 2,7 kg 1 rok 23

24 GENERÁTOR LIBOVOLNÝCH PRŮBĚHŮ řada DG /100/120MHz Jednokanálový programovatelný generátor funkcí Šířka pásma 1μHz...120MHz, 100MHz a 60MHz Využití přímé digitální syntézy (DDS) snižující zkreslení a šum výstupního signálu Vzorkování 300MSa/s a rozlišení D/A převodníku 14 bitů Hloubka pamětí 1M bodů Deset standardně přednastavených průběhů Rozhraní 2 x USB, RS-232, GPIB, LAN Digitální datový modul (za příplatek) umožňující generovat 16 logických signálů Doporučený termín rekalibrace 1 rok Model DG3121A DG3101A DG3061A Přednastavené průběhy sinus, obdélník, pulz, trojúhelník, pila, bílý šum, DC, programovatelný Frekvenční charakteristiky Sinus 1mHz až 120MHz 1mHz až 100MHz 1mHz až 60MHz Obdélník 1mHz až 60MHz 1mHz až 50MHz 1mHz až 30MHz Pulz 500mHz až 30MHz 500mHz až 25MHz 500mHz až 20MHz Pila 1mHz až 1MHz Bílý šum 50MHz (pokles na -3dB) 40MHz (pokles na -3dB) 30MHz (pokles na -3dB) Rozlišení 1mHz Stabilita 90 dní 10 ppm (18 C až 28 C) Stabilita 1 rok 20 ppm (18 C až 28 C) Teplotní koefi cient < 2ppm / C Signálové charakteristiky - sinus Harmonické zkreslení <1V PP > 1V PP DC až 20kHz -70 dbc -70 dbc 20kHz až 100kHz -65 dbc -60 dbc 100kHz až 1MHz -50 dbc -45 dbc 1MHz až 10MHz -40 dbc -35 dbc THD DC až 20kHz, 1V PP : <0,2% Fázový šum Typicky -115dBc / Hz (při 10kHz) Signálové charakteristiky - obdélník Náběžná a sestupná hrana < 5ns (10% až 90%) (při 1kHz a 1V PP) Překmit < 2% Střída 20% až 80% do 25MHz 40% až 60% do 50MHz 50% nad 50MHz Asymetrie 1% z periody + 5ns Jitter 300ps + 100ppm z periody Signálové charakteristiky - pila Linearita <0,1% ze špičkové hodnoty amplitudy (při 1kHz, 1V PP a symetrii 100%) Symetrie 0% až 100% Signálové charakteristiky - pulz Šířka pulzu perioda 8ns až 2000s s rozlišením 1ns Náběžná hrana nastavitelná od 5ns do 1ms Překmit <2% Jitter 300ps+100ppm z periody Možnosti programovatelného průběhu Frekvenční rozsah 1mHz až 25MHz Bodů na periodu 2 body až 1024k bodů (PC) / 512k bodů (na přístroji) Rozlišení v amplitudě 14 bitů Vzorkovací frekvence 300MSa/s Počet uložitelných průběhů 4 24 Amplitudové vlastnosti Amplituda 50Ω naprázdno 10mV PP až 10V PP (do 10MHz); až 5V PP (do 80MHz); až 2,5V PP (nad 80MHz); 20mV PP až 20V PP (do 80MHz); až 10V PP (do 80MHz); až 5V PP (nad 80MHz); Přesnost amplitudy ± (1% z nastavené hodnoty + 1mV PP) (při 1kHz sinus) Zploštění sinu při 1kHz < 40MHz 0,20dB 40MHz až 80MHz 0,60dB 80MHz až 120MHz 1,00dB
