Digitální dosvitové osciloskopy DPO Rodina osciloskopů Tektronix 4000 řada DPO4000 řada MSO4000

Transkript

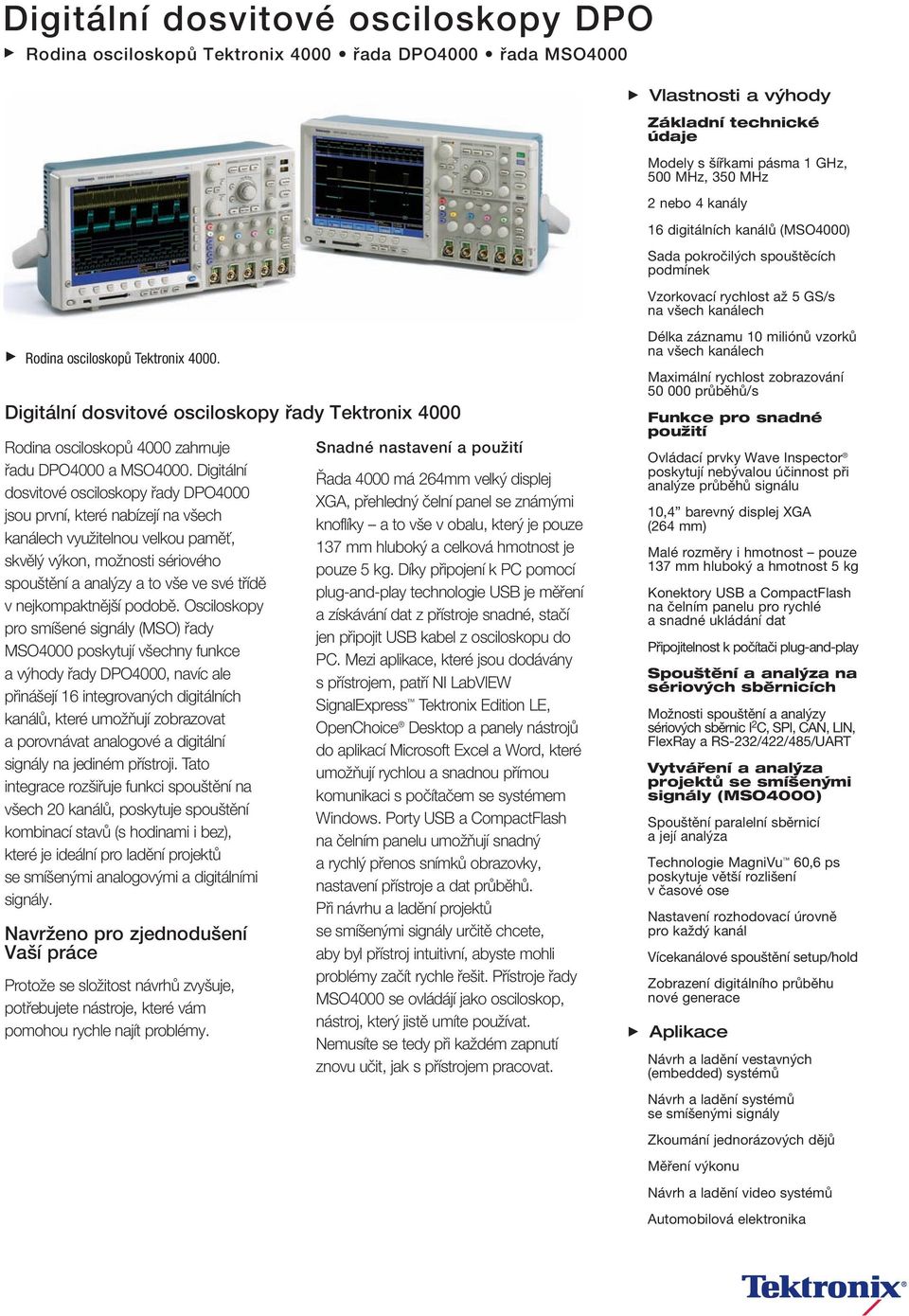

1 Vlastnosti a výhody Základní technické údaje Modely s šířkami pásma 1 GHz, 500 MHz, 350 MHz 2 nebo 4 kanály 16 digitálních kanálů (MSO4000) Sada pokročilých spouštěcích podmínek Vzorkovací rychlost až 5 GS/s na všech kanálech Rodina osciloskopů Tektronix Digitální dosvitové osciloskopy řady Tektronix 4000 Rodina osciloskopů 4000 zahrnuje řadu DPO4000 a MSO4000. Digitální dosvitové osciloskopy řady DPO4000 jsou první, které nabízejí na všech kanálech využitelnou velkou paměť, skvělý výkon, možnosti sériového spouštění a analýzy a to vše ve své třídě v nejkompaktnější podobě. Osciloskopy pro smíšené signály (MSO) řady MSO4000 poskytují všechny funkce a výhody řady DPO4000, navíc ale přinášejí 16 integrovaných digitálních kanálů, které umožňují zobrazovat a porovnávat analogové a digitální signály na jediném přístroji. Tato integrace rozšiřuje funkci spouštění na všech 20 kanálů, poskytuje spouštění kombinací stavů (s hodinami i bez), které je ideální pro ladění projektů se smíšenými analogovými a digitálními signály. Navrženo pro zjednodušení Vaší práce Protože se složitost návrhů zvyšuje, potřebujete nástroje, které vám pomohou rychle najít problémy. Snadné nastavení a použití Řada 4000 má 264mm velký displej XGA, přehledný čelní panel se známými knoflíky a to vše v obalu, který je pouze 137 mm hluboký a celková hmotnost je pouze 5 kg. Díky připojení k PC pomocí plug-and-play technologie USB je měření a získávání dat z přístroje snadné, stačí jen připojit USB kabel z osciloskopu do PC. Mezi aplikace, které jsou dodávány s přístrojem, patří NI LabVIEW SignalExpress Tektronix Edition LE, OpenChoice Desktop a panely nástrojů do aplikací Microsoft Excel a Word, které umožňují rychlou a snadnou přímou komunikaci s počítačem se systémem Windows. Porty USB a CompactFlash na čelním panelu umožňují snadný a rychlý přenos snímků obrazovky, nastavení přístroje a dat průběhů. Při návrhu a ladění projektů se smíšenými signály určitě chcete, aby byl přístroj intuitivní, abyste mohli problémy začít rychle řešit. Přístroje řady MSO4000 se ovládájí jako osciloskop, nástroj, který jistě umíte používat. Nemusíte se tedy při každém zapnutí znovu učit, jak s přístrojem pracovat. Délka záznamu 10 miliónů vzorků na všech kanálech Maximální rychlost zobrazování průběhů/s Funkce pro snadné použití Ovládací prvky Wave Inspector poskytují nebývalou účinnost při analýze průběhů signálu 10,4 barevný displej XGA (264 mm) Malé rozměry i hmotnost pouze 137 mm hluboký a hmotnost 5 kg Konektory USB a CompactFlash na čelním panelu pro rychlé a snadné ukládání dat Připojitelnost k počítači plug-and-play Spouštění a analýza na sériových sběrnicích Možnosti spouštění a analýzy sériových sběrnic I 2 C, SPI, CAN, LIN, FlexRay a RS-232/422/485/UART Vytváření a analýza projektů se smíšenými signály (MSO4000) Spouštění paralelní sběrnicí a její analýza Technologie MagniVu 60,6 ps poskytuje větší rozlišení v časové ose Nastavení rozhodovací úrovně pro každý kanál Vícekanálové spouštění setup/hold Zobrazení digitálního průběhu nové generace Aplikace Návrh a ladění vestavných (embedded) systémů Návrh a ladění systémů se smíšenými signály Zkoumání jednorázových dějů Měření výkonu Návrh a ladění video systémů Automobilová elektronika

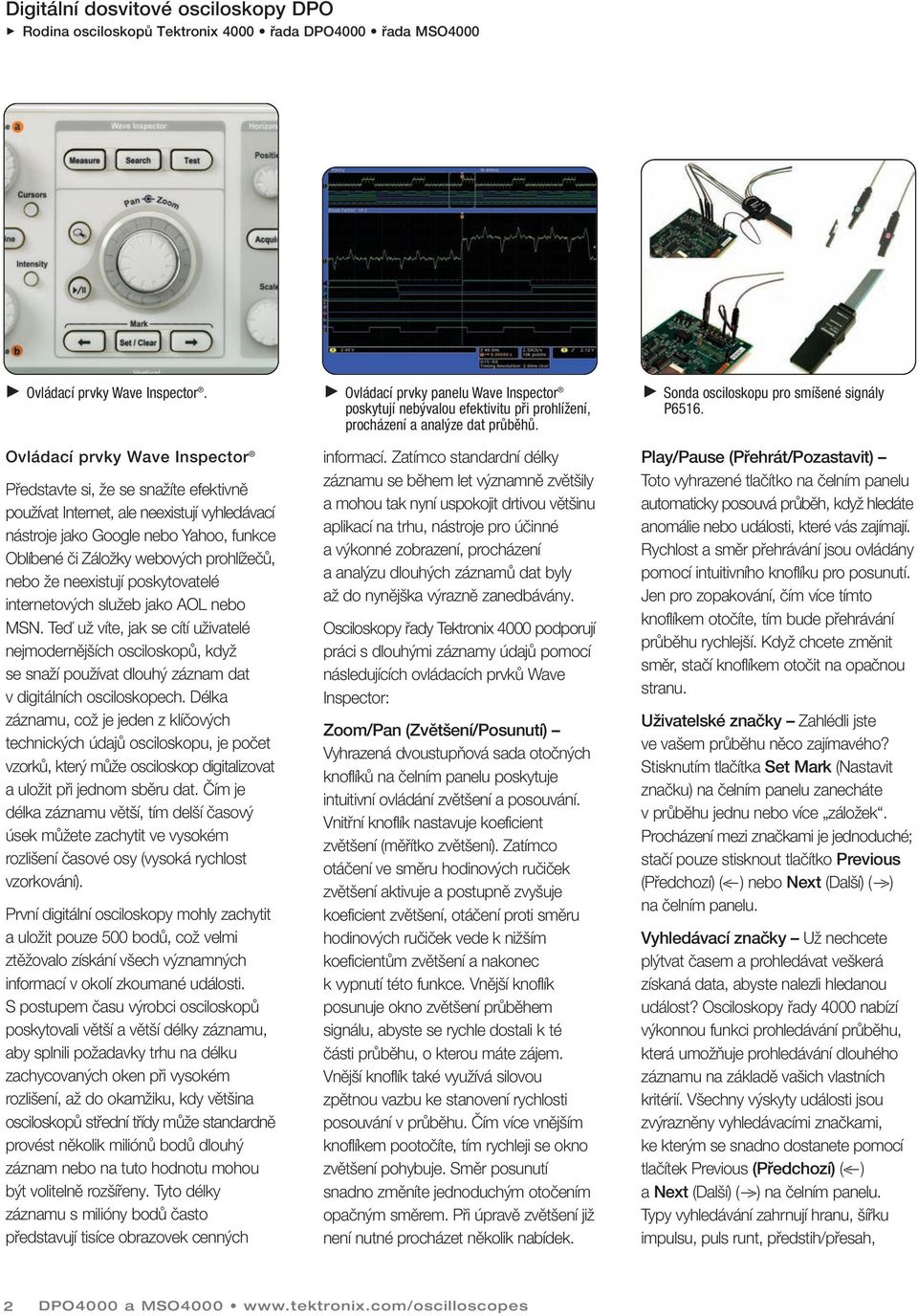

2 Ovládací prvky Wave Inspector. Ovládací prvky Wave Inspector Představte si, že se snažíte efektivně používat Internet, ale neexistují vyhledávací nástroje jako Google nebo Yahoo, funkce Oblíbené či Záložky webových prohlížečů, nebo že neexistují poskytovatelé internetových služeb jako AOL nebo MSN. Teď už víte, jak se cítí uživatelé nejmodernějších osciloskopů, když se snaží používat dlouhý záznam dat v digitálních osciloskopech. Délka záznamu, což je jeden z klíčových technických údajů osciloskopu, je počet vzorků, který může osciloskop digitalizovat a uložit při jednom sběru dat. Čím je délka záznamu větší, tím delší časový úsek můžete zachytit ve vysokém rozlišení časové osy (vysoká rychlost vzorkování). První digitální osciloskopy mohly zachytit a uložit pouze 500 bodů, což velmi ztěžovalo získání všech významných informací v okolí zkoumané události. S postupem času výrobci osciloskopů poskytovali větší a větší délky záznamu, aby splnili požadavky trhu na délku zachycovaných oken při vysokém rozlišení, až do okamžiku, kdy většina osciloskopů střední třídy může standardně provést několik miliónů bodů dlouhý záznam nebo na tuto hodnotu mohou být volitelně rozšířeny. Tyto délky záznamu s milióny bodů často představují tisíce obrazovek cenných Ovládací prvky panelu Wave Inspector poskytují nebývalou efektivitu při prohlížení, procházení a analýze dat průběhů. informací. Zatímco standardní délky záznamu se během let významně zvětšily a mohou tak nyní uspokojit drtivou většinu aplikací na trhu, nástroje pro účinné a výkonné zobrazení, procházení a analýzu dlouhých záznamů dat byly až do nynějška výrazně zanedbávány. Osciloskopy řady Tektronix 4000 podporují práci s dlouhými záznamy údajů pomocí následujících ovládacích prvků Wave Inspector: Zoom/Pan (Zvětšení/Posunutí) Vyhrazená dvoustupňová sada otočných knoflíků na čelním panelu poskytuje intuitivní ovládání zvětšení a posouvání. Vnitřní knoflík nastavuje koeficient zvětšení (měřítko zvětšení). Zatímco otáčení ve směru hodinových ručiček zvětšení aktivuje a postupně zvyšuje koeficient zvětšení, otáčení proti směru hodinových ručiček vede k nižším koeficientům zvětšení a nakonec k vypnutí této funkce. Vnější knoflík posunuje okno zvětšení průběhem signálu, abyste se rychle dostali k té části průběhu, o kterou máte zájem. Vnější knoflík také využívá silovou zpětnou vazbu ke stanovení rychlosti posouvání v průběhu. Čím více vnějším knoflíkem pootočíte, tím rychleji se okno zvětšení pohybuje. Směr posunutí snadno změníte jednoduchým otočením opačným směrem. Při úpravě zvětšení již není nutné procházet několik nabídek. Sonda osciloskopu pro smíšené signály P6516. Play/Pause (Přehrát/Pozastavit) Toto vyhrazené tlačítko na čelním panelu automaticky posouvá průběh, když hledáte anomálie nebo události, které vás zajímají. Rychlost a směr přehrávání jsou ovládány pomocí intuitivního knoflíku pro posunutí. Jen pro zopakování, čím více tímto knoflíkem otočíte, tím bude přehrávání průběhu rychlejší. Když chcete změnit směr, stačí knoflíkem otočit na opačnou stranu. Uživatelské značky Zahlédli jste ve vašem průběhu něco zajímavého? Stisknutím tlačítka Set Mark (Nastavit značku) na čelním panelu zanecháte v průběhu jednu nebo více záložek. Procházení mezi značkami je jednoduché; stačí pouze stisknout tlačítko Previous (Předchozí) (< ) nebo Next (Další) ( >) na čelním panelu. Vyhledávací značky Už nechcete plýtvat časem a prohledávat veškerá získaná data, abyste nalezli hledanou událost? Osciloskopy řady 4000 nabízí výkonnou funkci prohledávání průběhu, která umožňuje prohledávání dlouhého záznamu na základě vašich vlastních kritérií. Všechny výskyty události jsou zvýrazněny vyhledávacími značkami, ke kterým se snadno dostanete pomocí tlačítek Previous (Předchozí) (< ) a Next (Další) ( >) na čelním panelu. Typy vyhledávání zahrnují hranu, šířku impulsu, puls runt, předstih/přesah, 2 DPO4000 a MSO4000

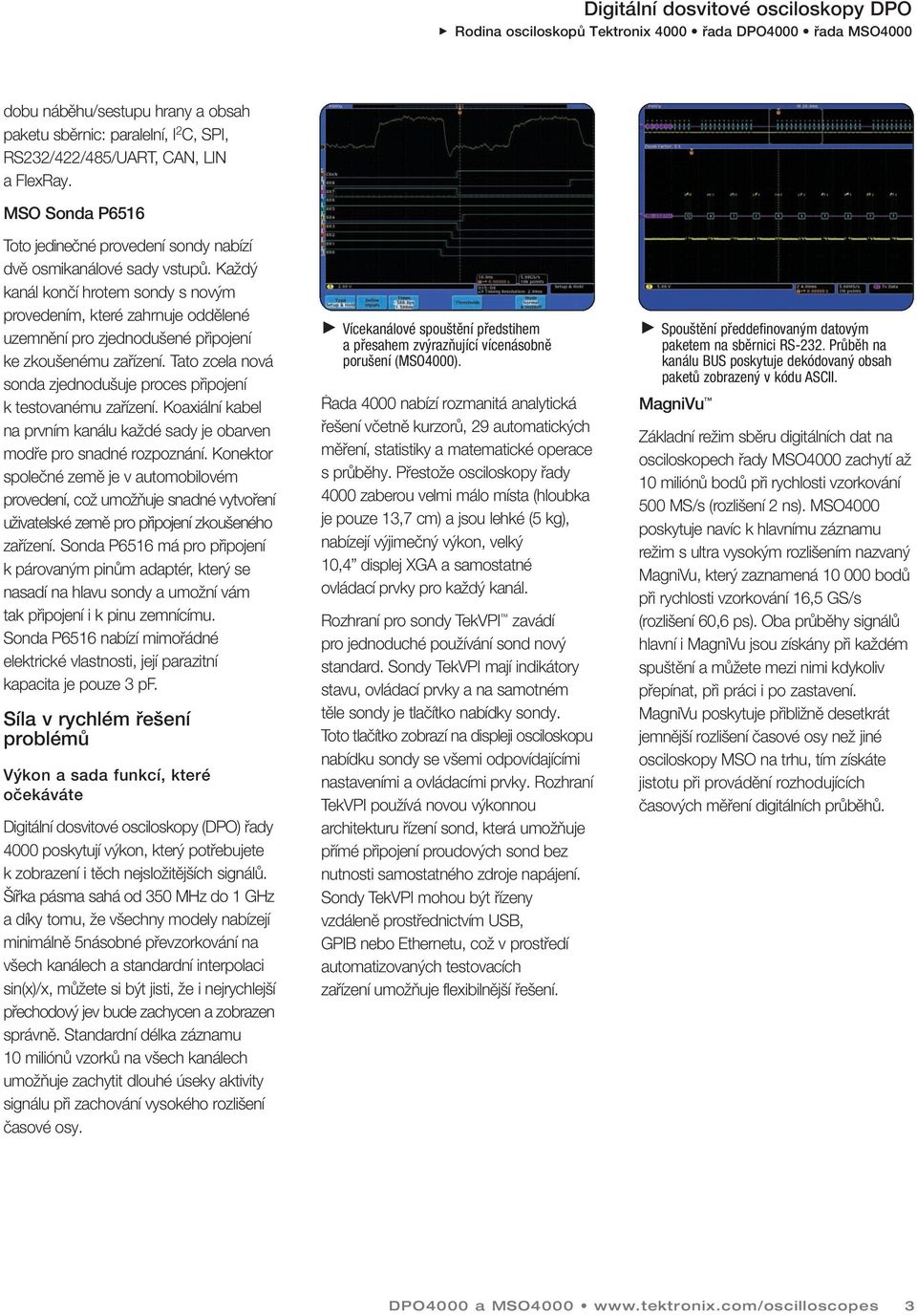

3 dobu náběhu/sestupu hrany a obsah paketu sběrnic: paralelní, I 2 C, SPI, RS232/422/485/UART, CAN, LIN a FlexRay. MSO Sonda P6516 Toto jedinečné provedení sondy nabízí dvě osmikanálové sady vstupů. Každý kanál končí hrotem sondy s novým provedením, které zahrnuje oddělené uzemnění pro zjednodušené připojení ke zkoušenému zařízení. Tato zcela nová sonda zjednodušuje proces připojení k testovanému zařízení. Koaxiální kabel na prvním kanálu každé sady je obarven modře pro snadné rozpoznání. Konektor společné země je v automobilovém provedení, což umožňuje snadné vytvoření uživatelské země pro připojení zkoušeného zařízení. Sonda P6516 má pro připojení k párovaným pinům adaptér, který se nasadí na hlavu sondy a umožní vám tak připojení i k pinu zemnícímu. Sonda P6516 nabízí mimořádné elektrické vlastnosti, její parazitní kapacita je pouze 3 pf. Síla v rychlém řešení problémů Výkon a sada funkcí, které očekáváte Digitální dosvitové osciloskopy (DPO) řady 4000 poskytují výkon, který potřebujete k zobrazení i těch nejsložitějších signálů. Šířka pásma sahá od 350 MHz do 1 GHz a díky tomu, že všechny modely nabízejí minimálně 5násobné převzorkování na všech kanálech a standardní interpolaci sin(x)/x, můžete si být jisti, že i nejrychlejší přechodový jev bude zachycen a zobrazen správně. Standardní délka záznamu 10 miliónů vzorků na všech kanálech umožňuje zachytit dlouhé úseky aktivity signálu při zachování vysokého rozlišení časové osy. Vícekanálové spouštění předstihem a přesahem zvýrazňující vícenásobně porušení (MSO4000). Řada 4000 nabízí rozmanitá analytická řešení včetně kurzorů, 29 automatických měření, statistiky a matematické operace s průběhy. Přestože osciloskopy řady 4000 zaberou velmi málo místa (hloubka je pouze 13,7 cm) a jsou lehké (5 kg), nabízejí výjimečný výkon, velký 10,4 displej XGA a samostatné ovládací prvky pro každý kanál. Rozhraní pro sondy TekVPI zavádí pro jednoduché používání sond nový standard. Sondy TekVPI mají indikátory stavu, ovládací prvky a na samotném těle sondy je tlačítko nabídky sondy. Toto tlačítko zobrazí na displeji osciloskopu nabídku sondy se všemi odpovídajícími nastaveními a ovládacími prvky. Rozhraní TekVPI používá novou výkonnou architekturu řízení sond, která umožňuje přímé připojení proudových sond bez nutnosti samostatného zdroje napájení. Sondy TekVPI mohou být řízeny vzdáleně prostřednictvím USB, GPIB nebo Ethernetu, což v prostředí automatizovaných testovacích zařízení umožňuje flexibilnější řešení. Spouštění předdefinovaným datovým paketem na sběrnici RS-232. Průběh na kanálu BUS poskytuje dekódovaný obsah paketů zobrazený v kódu ASCII. MagniVu Základní režim sběru digitálních dat na osciloskopech řady MSO4000 zachytí až 10 miliónů bodů při rychlosti vzorkování 500 MS/s (rozlišení 2 ns). MSO4000 poskytuje navíc k hlavnímu záznamu režim s ultra vysokým rozlišením nazvaný MagniVu, který zaznamená bodů při rychlosti vzorkování 16,5 GS/s (rozlišení 60,6 ps). Oba průběhy signálů hlavní i MagniVu jsou získány při každém spuštění a můžete mezi nimi kdykoliv přepínat, při práci i po zastavení. MagniVu poskytuje přibližně desetkrát jemnější rozlišení časové osy než jiné osciloskopy MSO na trhu, tím získáte jistotu při provádění rozhodujících časových měření digitálních průběhů. DPO4000 a MSO

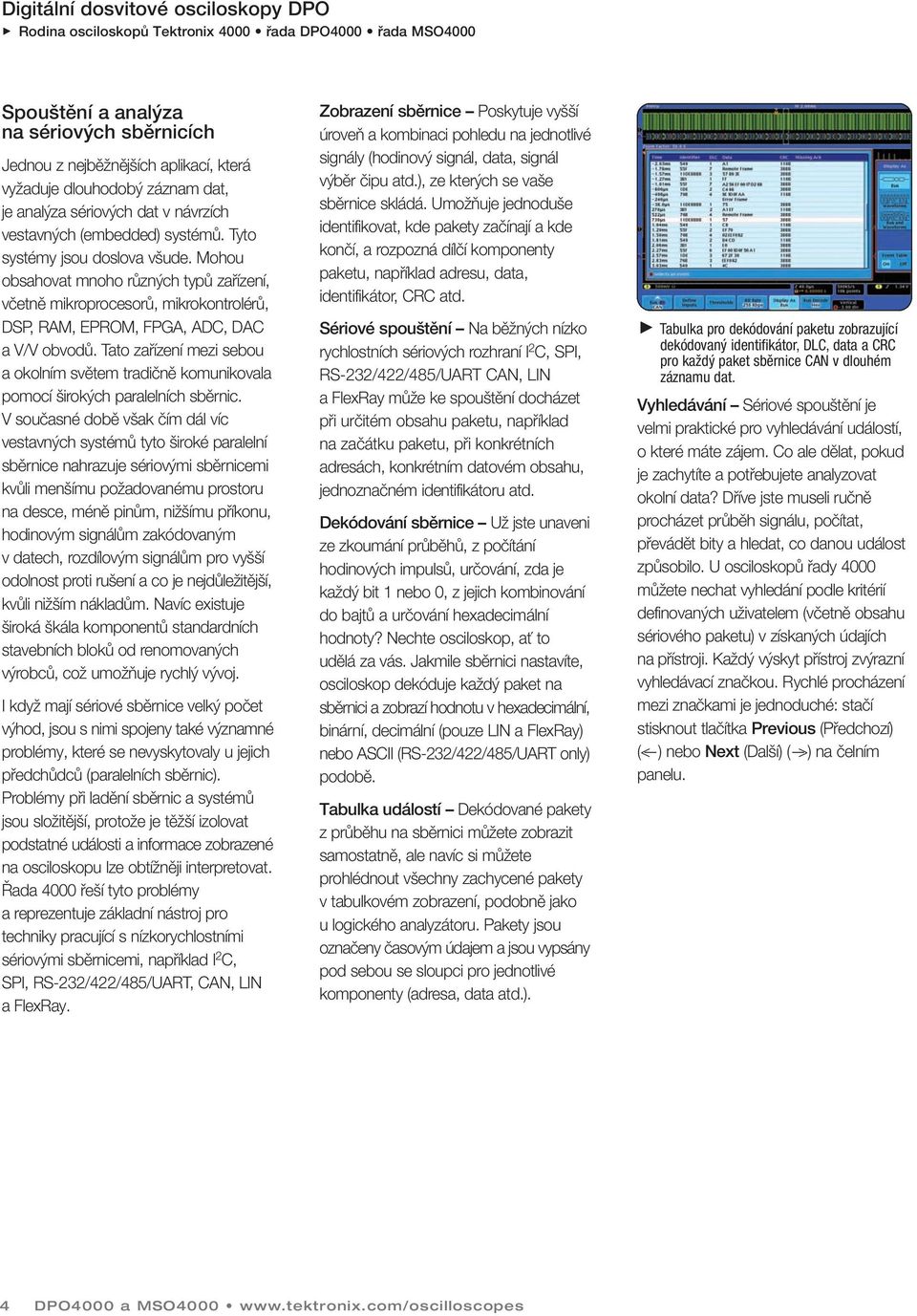

4 Spouštění a analýza na sériových sběrnicích Jednou z nejběžnějších aplikací, která vyžaduje dlouhodobý záznam dat, je analýza sériových dat v návrzích vestavných (embedded) systémů. Tyto systémy jsou doslova všude. Mohou obsahovat mnoho různých typů zařízení, včetně mikroprocesorů, mikrokontrolérů, DSP, RAM, EPROM, FPGA, ADC, DAC a V/V obvodů. Tato zařízení mezi sebou a okolním světem tradičně komunikovala pomocí širokých paralelních sběrnic. V současné době však čím dál víc vestavných systémů tyto široké paralelní sběrnice nahrazuje sériovými sběrnicemi kvůli menšímu požadovanému prostoru na desce, méně pinům, nižšímu příkonu, hodinovým signálům zakódovaným v datech, rozdílovým signálům pro vyšší odolnost proti rušení a co je nejdůležitější, kvůli nižším nákladům. Navíc existuje široká škála komponentů standardních stavebních bloků od renomovaných výrobců, což umožňuje rychlý vývoj. I když mají sériové sběrnice velký počet výhod, jsou s nimi spojeny také významné problémy, které se nevyskytovaly u jejich předchůdců (paralelních sběrnic). Problémy při ladění sběrnic a systémů jsou složitější, protože je těžší izolovat podstatné události a informace zobrazené na osciloskopu lze obtížněji interpretovat. Řada 4000 řeší tyto problémy a reprezentuje základní nástroj pro techniky pracující s nízkorychlostními sériovými sběrnicemi, například I 2 C, SPI, RS-232/422/485/UART, CAN, LIN a FlexRay. Zobrazení sběrnice Poskytuje vyšší úroveň a kombinaci pohledu na jednotlivé signály (hodinový signál, data, signál výběr čipu atd.), ze kterých se vaše sběrnice skládá. Umožňuje jednoduše identifikovat, kde pakety začínají a kde končí, a rozpozná dílčí komponenty paketu, například adresu, data, identifikátor, CRC atd. Sériové spouštění Na běžných nízko rychlostních sériových rozhraní I 2 C, SPI, RS-232/422/485/UART CAN, LIN a FlexRay může ke spouštění docházet při určitém obsahu paketu, například na začátku paketu, při konkrétních adresách, konkrétním datovém obsahu, jednoznačném identifikátoru atd. Dekódování sběrnice Už jste unaveni ze zkoumání průběhů, z počítání hodinových impulsů, určování, zda je každý bit 1 nebo 0, z jejich kombinování do bajtů a určování hexadecimální hodnoty? Nechte osciloskop, ať to udělá za vás. Jakmile sběrnici nastavíte, osciloskop dekóduje každý paket na sběrnici a zobrazí hodnotu v hexadecimální, binární, decimální (pouze LIN a FlexRay) nebo ASCII (RS-232/422/485/UART only) podobě. Tabulka událostí Dekódované pakety z průběhu na sběrnici můžete zobrazit samostatně, ale navíc si můžete prohlédnout všechny zachycené pakety v tabulkovém zobrazení, podobně jako u logického analyzátoru. Pakety jsou označeny časovým údajem a jsou vypsány pod sebou se sloupci pro jednotlivé komponenty (adresa, data atd.). Tabulka pro dekódování paketu zobrazující dekódovaný identifikátor, DLC, data a CRC pro každý paket sběrnice CAN v dlouhém záznamu dat. Vyhledávání Sériové spouštění je velmi praktické pro vyhledávání událostí, o které máte zájem. Co ale dělat, pokud je zachytíte a potřebujete analyzovat okolní data? Dříve jste museli ručně procházet průběh signálu, počítat, převádět bity a hledat, co danou událost způsobilo. U osciloskopů řady 4000 můžete nechat vyhledání podle kritérií definovaných uživatelem (včetně obsahu sériového paketu) v získaných údajích na přístroji. Každý výskyt přístroj zvýrazní vyhledávací značkou. Rychlé procházení mezi značkami je jednoduché: stačí stisknout tlačítka Previous (Předchozí) (< ) nebo Next (Další) ( >) na čelním panelu. 4 DPO4000 a MSO4000

5 Vytváření a analýza projektů se smíšenými signály (MSO4000) Jako technik navrhující embedded systémy, musíte čelit problémům, které přicházejí s neustále se zvyšující složitostí systémů. Typický embedded návrh může zahrnovat různé analogové signály, vysoko i nízko rychlostní sériovou digitální komunikaci nebo mikroprocesorové sběrnice, a to je jen krátký výčet. Pro komunikaci mezi čipy se často využívají sériové protokoly, například I 2 C a SPI, paralelní sběrnice se však v mnoha aplikacích stále používají. Mikroprocesory, hradlová pole FPGA, analogově digitální (ADC) a digitálně analogové (DAC) převodníky jsou příklady integrovaných obvodů, jejichž funkčnost v současných embedded systémech není jednoduché analyzovat. Osciloskopy pro smíšené signály řady MSO4000 nabízejí 16 přídavných digitálních kanálů. Tyto kanály jsou úzce integrovány do uživatelského rozhraní osciloskopu, což zjednodušuje provoz a umožňuje jednodušší řešení problémů se smíšenými signály. Bílé hrany značí, že po zvětšení je k dispozici další informace. Nová generace zobrazení digitálního průběhu V neustálém úsilí o zjednodušení použití osciloskopů pro smíšené signály změnila řada MSO4000 způsob zobrazování digitálních průběhů. Společným problémem logických analyzátorů a osciloskopů pro smíšené signály je stanovení, zda jsou data v logické jedničce nebo nule při takovém zvětšení, kdy má digitální průběh přes celý displej neměnnou hodnotu. MSO4000 digitální průběhy barevně rozlišuje, jedničky zobrazuje zeleně a nuly modře. MSO4000 má hardware pro detekci vícenásobného přechodu. Když systém detekuje více přechodů, uživatel uvidí na displeji bílou hranu. Bílé hrany indikují, že jsou k dispozici další informace po zvětšení nebo zvýšení vzorkovacích rychlostí. Ve většině případů zvětšení odhalí impuls, který nebyl při předchozím nastavení pozorovatelný. Je-li vidět bílá hrana i po maximálním zvětšení, znamená to, že zvýšení vzorkovací rychlosti při dalším sběru dat odhalí informace vyšších frekvencí, než bylo možné získat při předchozím nastavení. Skupiny vytvoříte jednoduchým spojením digitálních kanálů na obrazovce. V jednom kroku pak můžete skupinu umístit a nastavit jí hodnotu rozhodovací úrovně. Zobrazení paralelní sběrnice s hodinovým signálem dekódující 7 bitový čítač. Nastavení kanálu na přístroji MSO může být často časově náročnější v porovnání s tradičními osciloskopy. Tento proces často zahrnuje použití sond na zkoušené zařízení, označení kanálů a umístění kanálů na obrazovku. Osciloskop MSO4000 tento proces zjednodušuje tak, že uživateli umožní seskupit digitální průběhy a zadat označení průběhu pomocí USB klávesnice. Jednoduchým umístěním digitálních průběhů jeden vedle druhého vytvoří skupinu. Jakmile vytvoříte skupinu, můžete najednou umístit všechny kanály obsažené v této skupině. Tím se značně zkrátí doba potřebná k umístění jednotlivých kanálů. DPO4000 a MSO

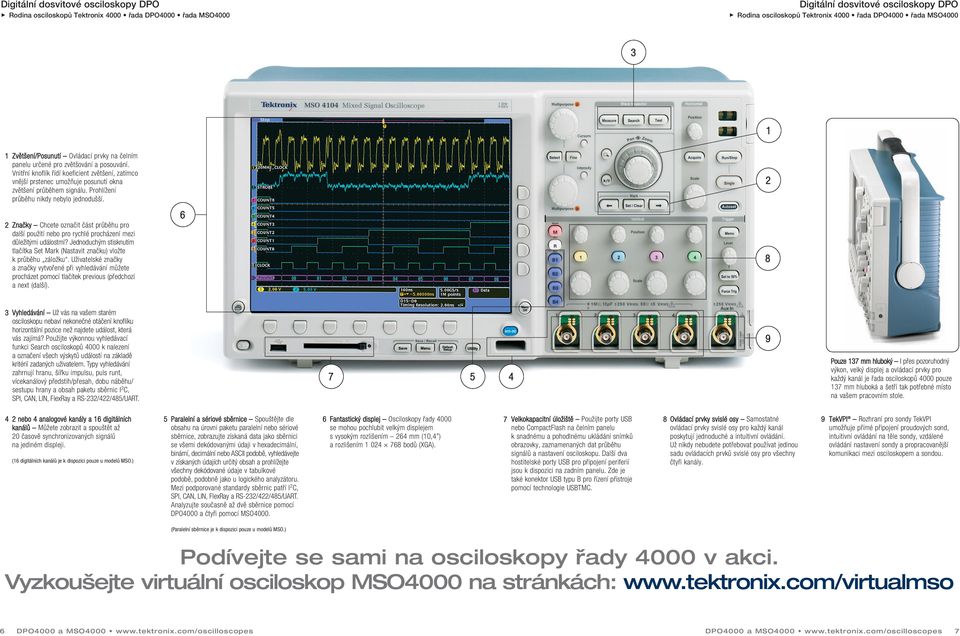

6 Digitální dosvitové osciloskopy DPO Zvětšení/Posunutí Ovládací prvky na čelním panelu určené pro zvětšování a posouvání. Vnitřní knoflík řídí koeficient zvětšení, zatímco vnější prstenec umožňuje posunutí okna zvětšení průběhem signálu. Prohlížení průběhu nikdy nebylo jednodušší. Značky Chcete označit část průběhu pro další použití nebo pro rychlé procházení mezi důležitými událostmi? Jednoduchým stisknutím tlačítka Set Mark (Nastavit značku) vložte k průběhu záložku. Uživatelské značky a značky vytvořené při vyhledávání můžete procházet pomocí tlačítek previous (předchozí a next (další) Vyhledávání Už vás na vašem starém osciloskopu nebaví nekonečné otáčení knoflíku horizontální pozice než najdete událost, která vás zajímá? Použijte výkonnou vyhledávací funkci Search osciloskopů 4000 k nalezení a označení všech výskytů událostí na základě kritérií zadaných uživatelem. Typy vyhledávání zahrnují hranu, šířku impulsu, puls runt, vícekanálový předstih/přesah, dobu náběhu/ sestupu hrany a obsah paketu sběrnic I 2 C, SPI, CAN, LIN, FlexRay a RS-232/422/485/UART Pouze 137 mm hluboký I přes pozoruhodný výkon, velký displej a ovládací prvky pro každý kanál je řada osciloskopů 4000 pouze 137 mm hluboká a šetří tak potřebné místo na vašem pracovním stole. 4 2 nebo 4 analogové kanály a 16 digitálních kanálů Můžete zobrazit a spouštět až 20 časově synchronizovaných signálů na jediném displeji. (16 digitálních kanálů je k dispozici pouze u modelů MSO.) 5 Paralelní a sériové sběrnice Spouštějte dle obsahu na úrovni paketu paralelní nebo sériové sběrnice, zobrazujte získaná data jako sběrnici se všemi dekódovanými údaji v hexadecimální, binární, decimální nebo ASCII podobě, vyhledávejte v získaných údajích určitý obsah a prohlížejte všechny dekódované údaje v tabulkové podobě, podobně jako u logického analyzátoru. Mezi podporované standardy sběrnic patří I 2 C, SPI, CAN, LIN, FlexRay a RS-232/422/485/UART. Analyzujte současně až dvě sběrnice pomocí DPO4000 a čtyři pomocí MSO Fantastický displej Osciloskopy řady 4000 se mohou pochlubit velkým displejem s vysokým rozlišením 264 mm (10,4 ) a rozlišením bodů (XGA). 7 Velkokapacitní úložiště Použijte porty USB nebo CompactFlash na čelním panelu k snadnému a pohodlnému ukládání snímků obrazovky, zaznamenaných dat průběhu signálů a nastavení osciloskopu. Další dva hostitelské porty USB pro připojení periferií jsou k dispozici na zadním panelu. Zde je také konektor USB typu B pro řízení přístroje pomocí technologie USBTMC. 8 Ovládací prvky svislé osy Samostatné ovládací prvky svislé osy pro každý kanál poskytují jednoduché a intuitivní ovládání. Už nikdy nebudete potřebovat používat jedinou sadu ovládacích prvků svislé osy pro všechny čtyři kanály. 9 TekVPI Rozhraní pro sondy TekVPI umožňuje přímé připojení proudových sond, intuitivní ovládání na těle sondy, vzdálené ovládání nastavení sondy a propracovanější komunikaci mezi osciloskopem a sondou. (Paralelní sběrnice je k dispozici pouze u modelů MSO.) Podívejte se sami na osciloskopy řady 4000 v akci. Vyzkoušejte virtuální osciloskop MSO4000 na stránkách: 6 DPO4000 a MSO DPO4000 a MSO

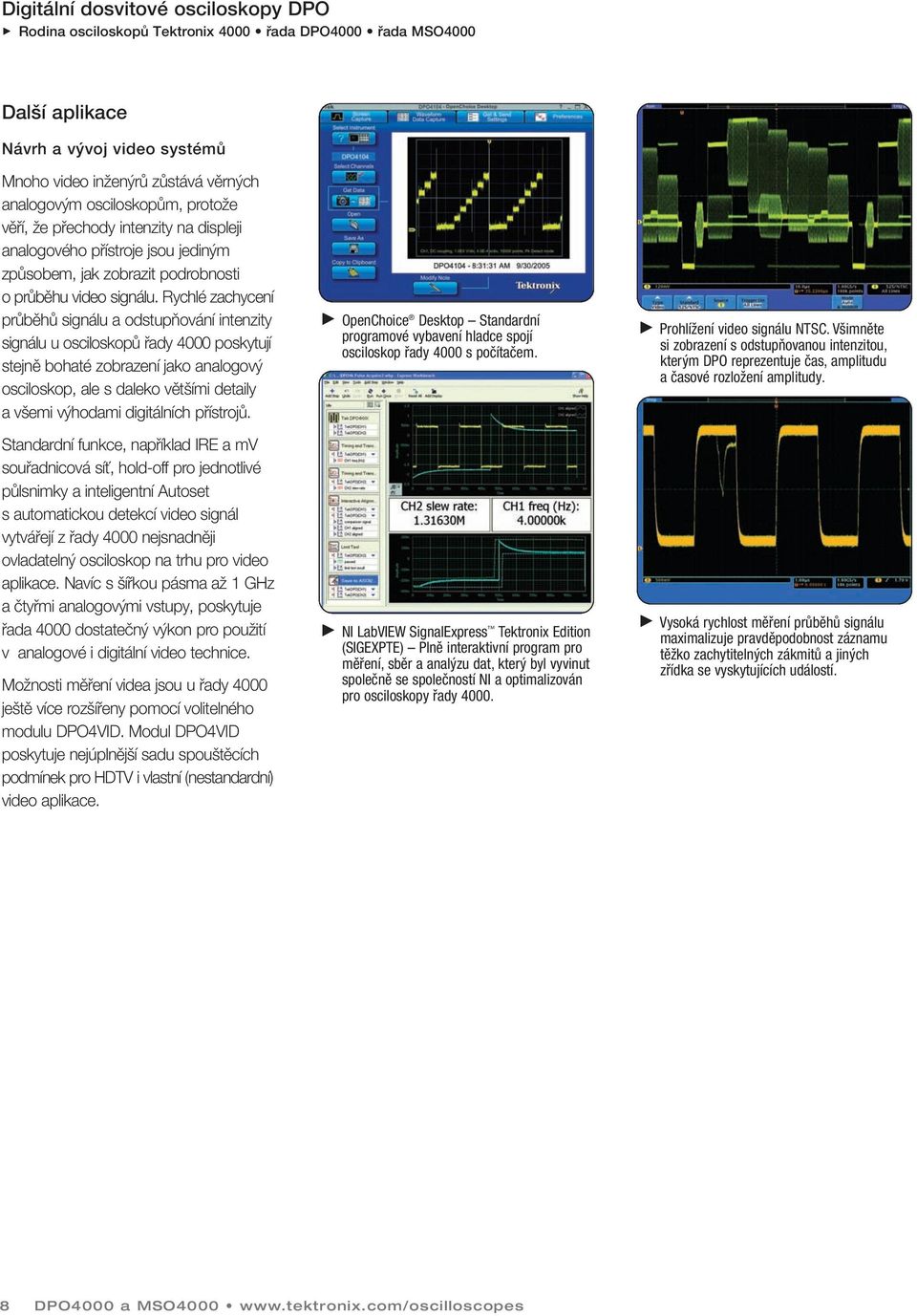

7 Další aplikace Návrh a vývoj video systémů Mnoho video inženýrů zůstává věrných analogovým osciloskopům, protože věří, že přechody intenzity na displeji analogového přístroje jsou jediným způsobem, jak zobrazit podrobnosti o průběhu video signálu. Rychlé zachycení průběhů signálu a odstupňování intenzity signálu u osciloskopů řady 4000 poskytují stejně bohaté zobrazení jako analogový osciloskop, ale s daleko většími detaily a všemi výhodami digitálních přístrojů. Standardní funkce, například IRE a mv souřadnicová síť, hold-off pro jednotlivé půlsnimky a inteligentní Autoset s automatickou detekcí video signál vytvářejí z řady 4000 nejsnadněji ovladatelný osciloskop na trhu pro video aplikace. Navíc s šířkou pásma až 1 GHz a čtyřmi analogovými vstupy, poskytuje řada 4000 dostatečný výkon pro použití v analogové i digitální video technice. Možnosti měření videa jsou u řady 4000 ještě více rozšířeny pomocí volitelného modulu DPO4VID. Modul DPO4VID poskytuje nejúplnější sadu spouštěcích podmínek pro HDTV i vlastní (nestandardní) video aplikace. OpenChoice Desktop Standardní programové vybavení hladce spojí osciloskop řady 4000 s počítačem. NI LabVIEW SignalExpress Tektronix Edition (SIGEXPTE) Plně interaktivní program pro měření, sběr a analýzu dat, který byl vyvinut společně se společností NI a optimalizován pro osciloskopy řady Prohlížení video signálu NTSC. Všimněte si zobrazení s odstupňovanou intenzitou, kterým DPO reprezentuje čas, amplitudu a časové rozložení amplitudy. Vysoká rychlost měření průběhů signálu maximalizuje pravděpodobnost záznamu těžko zachytitelných zákmitů a jiných zřídka se vyskytujících událostí. 8 DPO4000 a MSO4000

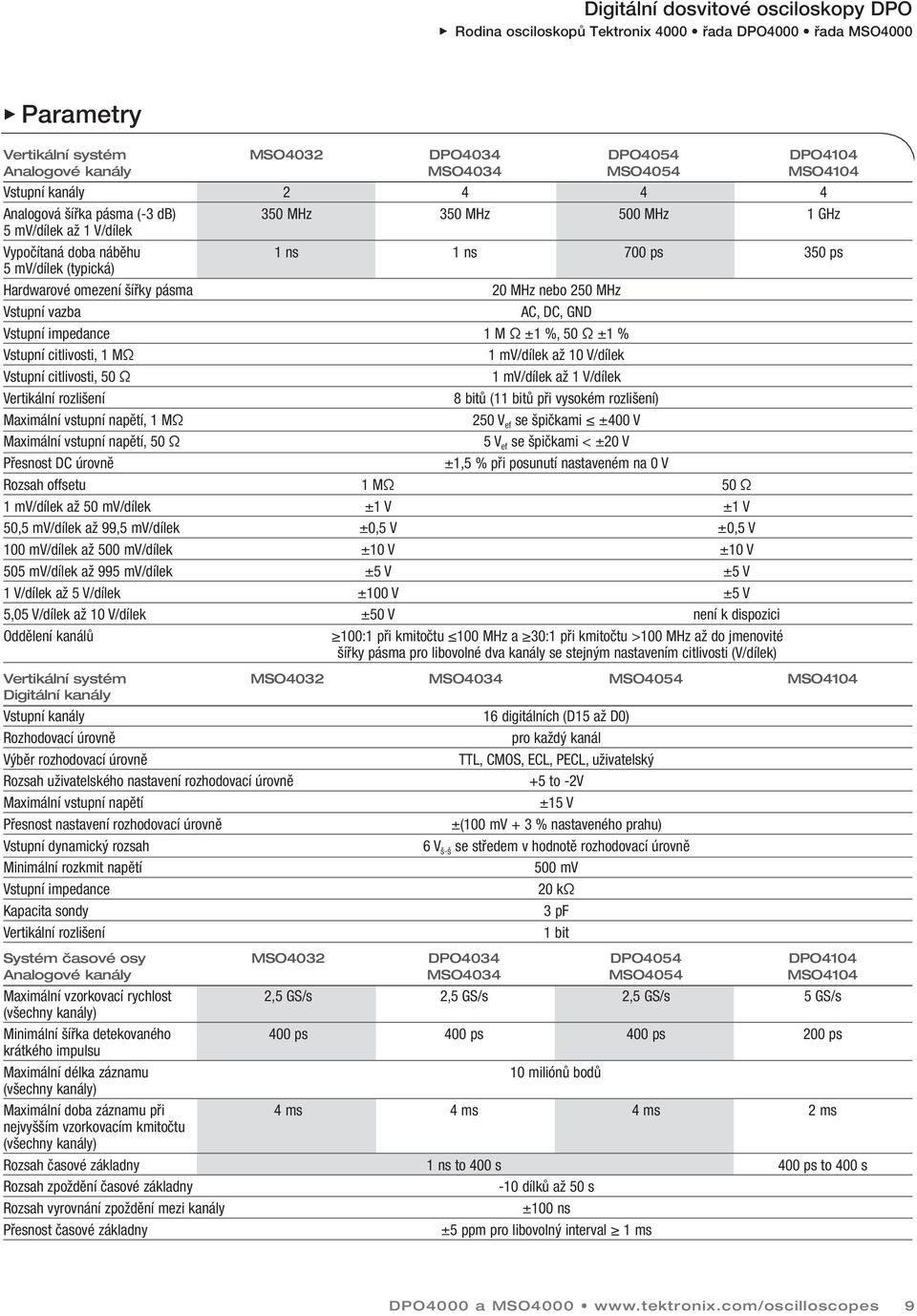

8 Parametry Vertikální systém MSO4032 DPO4034 DPO4054 DPO4104 Analogové kanály MSO4034 MSO4054 MSO4104 Vstupní kanály Analogová šířka pásma (-3 db) 350 MHz 350 MHz 500 MHz 1 GHz 5 mv/dílek až 1 V/dílek Vypočítaná doba náběhu 1 ns 1 ns 700 ps 350 ps 5 mv/dílek (typická) Hardwarové omezení šířky pásma 20 MHz nebo 250 MHz Vstupní vazba AC, DC, GND Vstupní impedance 1 M Ω ±1 %, 50 Ω ±1 % Vstupní citlivosti, 1 MΩ 1 mv/dílek až 10 V/dílek Vstupní citlivosti, 50 Ω 1 mv/dílek až 1 V/dílek Vertikální rozlišení 8 bitů (11 bitů při vysokém rozlišení) Maximální vstupní napětí, 1 MΩ 250 V ef se špičkami ±400 V Maximální vstupní napětí, 50 Ω 5 V ef se špičkami < ±20 V Přesnost DC úrovně ±1,5 % při posunutí nastaveném na 0 V Rozsah offsetu 1 MΩ 50 Ω 1 mv/dílek až 50 mv/dílek ±1 V ±1 V 50,5 mv/dílek až 99,5 mv/dílek ±0,5 V ±0,5 V 100 mv/dílek až 500 mv/dílek ±10 V ±10 V 505 mv/dílek až 995 mv/dílek ±5 V ±5 V 1 V/dílek až 5 V/dílek ±100 V ±5 V 5,05 V/dílek až 10 V/dílek ±50 V není k dispozici Oddělení kanálů 100:1 při kmitočtu 100 MHz a 30:1 při kmitočtu >100 MHz až do jmenovité šířky pásma pro libovolné dva kanály se stejným nastavením citlivosti (V/dílek) Vertikální systém MSO4032 MSO4034 MSO4054 MSO4104 Digitální kanály Vstupní kanály 16 digitálních (D15 až D0) Rozhodovací úrovně pro každý kanál Výběr rozhodovací úrovně TTL, CMOS, ECL, PECL, uživatelský Rozsah uživatelského nastavení rozhodovací úrovně +5 to -2V Maximální vstupní napětí ±15 V Přesnost nastavení rozhodovací úrovně ±(100 mv + 3 % nastaveného prahu) Vstupní dynamický rozsah 6 V š-š se středem v hodnotě rozhodovací úrovně Minimální rozkmit napětí 500 mv Vstupní impedance 20 kω Kapacita sondy 3 pf Vertikální rozlišení 1 bit Systém časové osy MSO4032 DPO4034 DPO4054 DPO4104 Analogové kanály MSO4034 MSO4054 MSO4104 Maximální vzorkovací rychlost 2,5 GS/s 2,5 GS/s 2,5 GS/s 5 GS/s (všechny kanály) Minimální šířka detekovaného 400 ps 400 ps 400 ps 200 ps krátkého impulsu Maximální délka záznamu 10 miliónů bodů (všechny kanály) Maximální doba záznamu při 4 ms 4 ms 4 ms 2 ms nejvyšším vzorkovacím kmitočtu (všechny kanály) Rozsah časové základny 1 ns to 400 s 400 ps to 400 s Rozsah zpoždění časové základny -10 dílků až 50 s Rozsah vyrovnání zpoždění mezi kanály ±100 ns Přesnost časové základny ±5 ppm pro libovolný interval 1 ms DPO4000 a MSO

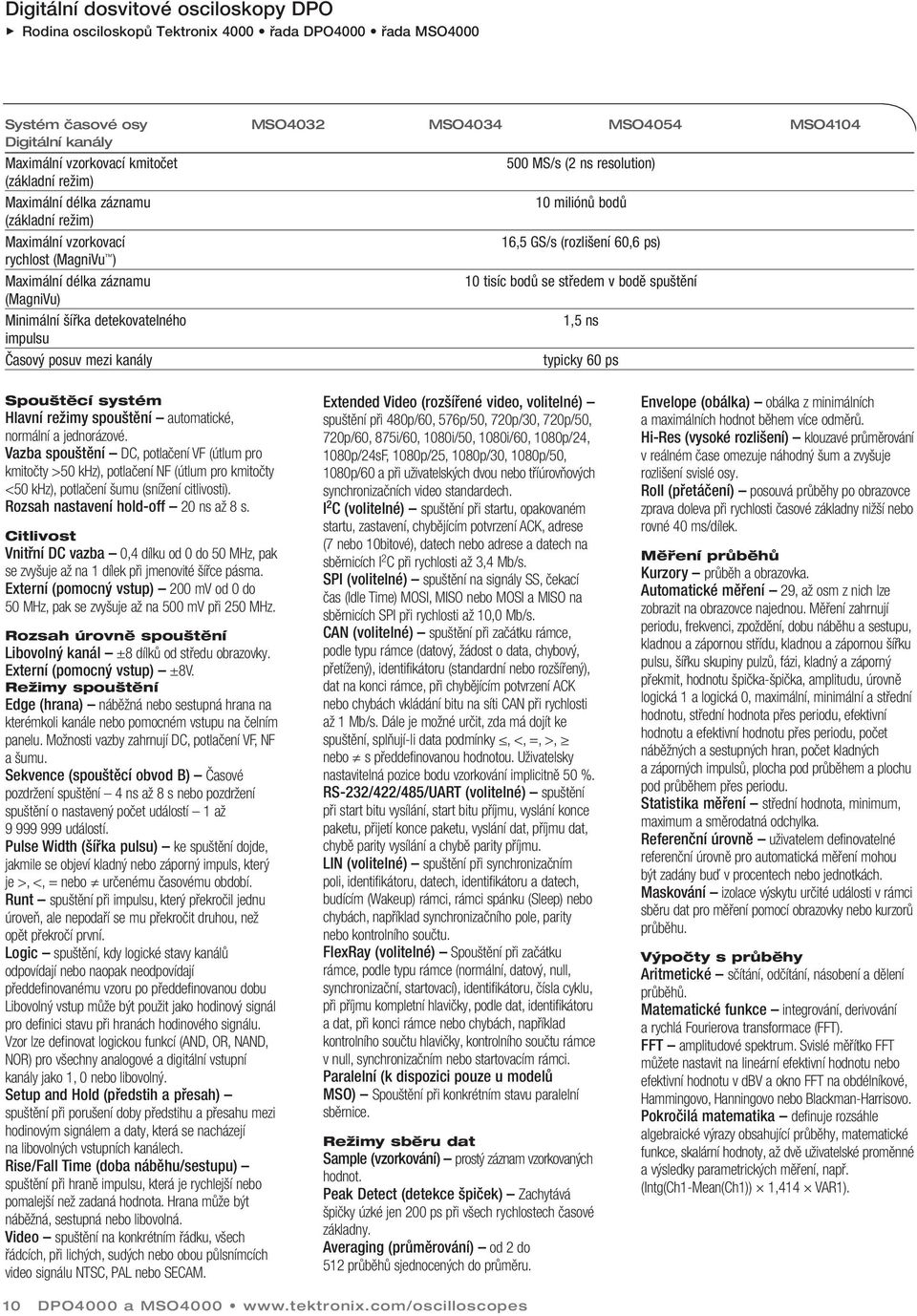

9 Systém časové osy MSO4032 MSO4034 MSO4054 MSO4104 Digitální kanály Maximální vzorkovací kmitočet 500 MS/s (2 ns resolution) (základní režim) Maximální délka záznamu 10 miliónů bodů (základní režim) Maximální vzorkovací 16,5 GS/s (rozlišení 60,6 ps) rychlost (MagniVu ) Maximální délka záznamu 10 tisíc bodů se středem v bodě spuštění (MagniVu) Minimální šířka detekovatelného 1,5 ns impulsu Časový posuv mezi kanály typicky 60 ps Spouštěcí systém Hlavní režimy spouštění automatické, normální a jednorázové. Vazba spouštění DC, potlačení VF (útlum pro kmitočty >50 khz), potlačení NF (útlum pro kmitočty <50 khz), potlačení šumu (snížení citlivosti). Rozsah nastavení hold-off 20 ns až 8 s. Citlivost Vnitřní DC vazba 0,4 dílku od 0 do 50 MHz, pak se zvyšuje až na 1 dílek při jmenovité šířce pásma. Externí (pomocný vstup) 200 mv od 0 do 50 MHz, pak se zvyšuje až na 500 mv při 250 MHz. Rozsah úrovně spouštění Libovolný kanál ±8 dílků od středu obrazovky. Externí (pomocný vstup) ±8V. Režimy spouštění Edge (hrana) náběžná nebo sestupná hrana na kterémkoli kanále nebo pomocném vstupu na čelním panelu. Možnosti vazby zahrnují DC, potlačení VF, NF a šumu. Sekvence (spouštěcí obvod B) Časové pozdržení spuštění 4 ns až 8 s nebo pozdržení spuštění o nastavený počet událostí 1 až událostí. Pulse Width (šířka pulsu) ke spuštění dojde, jakmile se objeví kladný nebo záporný impuls, který je >, <, = nebo určenému časovému období. Runt spuštění při impulsu, který překročil jednu úroveň, ale nepodaří se mu překročit druhou, než opět překročí první. Logic spuštění, kdy logické stavy kanálů odpovídají nebo naopak neodpovídají předdefinovanému vzoru po předdefinovanou dobu Libovolný vstup může být použit jako hodinový signál pro definici stavu při hranách hodinového signálu. Vzor lze definovat logickou funkcí (AND, OR, NAND, NOR) pro všechny analogové a digitální vstupní kanály jako 1, 0 nebo libovolný. Setup and Hold (předstih a přesah) spuštění při porušení doby předstihu a přesahu mezi hodinovým signálem a daty, která se nacházejí na libovolných vstupních kanálech. Rise/Fall Time (doba náběhu/sestupu) spuštění při hraně impulsu, která je rychlejší nebo pomalejší než zadaná hodnota. Hrana může být náběžná, sestupná nebo libovolná. Video spuštění na konkrétním řádku, všech řádcích, při lichých, sudých nebo obou půlsnímcích video signálu NTSC, PAL nebo SECAM. Extended Video (rozšířené video, volitelné) spuštění při 480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/50, 1080p/60 a při uživatelských dvou nebo tříúrovňových synchronizačních video standardech. I 2 C (volitelné) spuštění při startu, opakovaném startu, zastavení, chybějícím potvrzení ACK, adrese (7 nebo 10bitové), datech nebo adrese a datech na sběrnicích I 2 C při rychlosti až 3,4 Mb/s. SPI (volitelné) spuštění na signály SS, čekací čas (Idle Time) MOSI, MISO nebo MOSI a MISO na sběrnicích SPI při rychlosti až 10,0 Mb/s. CAN (volitelné) spuštění při začátku rámce, podle typu rámce (datový, žádost o data, chybový, přetížený), identifikátoru (standardní nebo rozšířený), dat na konci rámce, při chybějícím potvrzení ACK nebo chybách vkládání bitu na síti CAN při rychlosti až 1 Mb/s. Dále je možné určit, zda má dojít ke spuštění, splňují-li data podmínky, <, =, >, nebo s předdefinovanou hodnotou. Uživatelsky nastavitelná pozice bodu vzorkování implicitně 50 %. RS-232/422/485/UART (volitelné) spuštění při start bitu vysílání, start bitu příjmu, vyslání konce paketu, přijetí konce paketu, vyslání dat, příjmu dat, chybě parity vysílání a chybě parity příjmu. LIN (volitelné) spuštění při synchronizačním poli, identifikátoru, datech, identifikátoru a datech, budícím (Wakeup) rámci, rámci spánku (Sleep) nebo chybách, například synchronizačního pole, parity nebo kontrolního součtu. FlexRay (volitelné) Spouštění při začátku rámce, podle typu rámce (normální, datový, null, synchronizační, startovací), identifikátoru, čísla cyklu, při příjmu kompletní hlavičky, podle dat, identifikátoru a dat, při konci rámce nebo chybách, například kontrolního součtu hlavičky, kontrolního součtu rámce v null, synchronizačním nebo startovacím rámci. Paralelní (k dispozici pouze u modelů MSO) Spouštění při konkrétním stavu paralelní sběrnice. Režimy sběru dat Sample (vzorkování) prostý záznam vzorkovaných hodnot. Peak Detect (detekce špiček) Zachytává špičky úzké jen 200 ps při všech rychlostech časové základny. Averaging (průměrování) od 2 do 512 průběhů sjednocených do průměru. Envelope (obálka) obálka z minimálních a maximálních hodnot během více odměrů. Hi-Res (vysoké rozlišení) klouzavé průměrování v reálném čase omezuje náhodný šum a zvyšuje rozlišení svislé osy. Roll (přetáčení) posouvá průběhy po obrazovce zprava doleva při rychlosti časové základny nižší nebo rovné 40 ms/dílek. Měření průběhů Kurzory průběh a obrazovka. Automatické měření 29, až osm z nich lze zobrazit na obrazovce najednou. Měření zahrnují periodu, frekvenci, zpoždění, dobu náběhu a sestupu, kladnou a zápornou střídu, kladnou a zápornou šířku pulsu, šířku skupiny pulzů, fázi, kladný a záporný překmit, hodnotu špička-špička, amplitudu, úrovně logická 1 a logická 0, maximální, minimální a střední hodnotu, střední hodnota přes periodu, efektivní hodnotu a efektivní hodnotu přes periodu, počet náběžných a sestupných hran, počet kladných a záporných impulsů, plocha pod průběhem a plochu pod průběhem přes periodu. Statistika měření střední hodnota, minimum, maximum a směrodatná odchylka. Referenční úrovně uživatelem definovatelné referenční úrovně pro automatická měření mohou být zadány buď v procentech nebo jednotkách. Maskování izolace výskytu určité události v rámci sběru dat pro měření pomocí obrazovky nebo kurzorů průběhu. Výpočty s průběhy Aritmetické sčítání, odčítání, násobení a dělení průběhů. Matematické funkce integrování, derivování a rychlá Fourierova transformace (FFT). FFT amplitudové spektrum. Svislé měřítko FFT můžete nastavit na lineární efektivní hodnotu nebo efektivní hodnotu v dbv a okno FFT na obdélníkové, Hammingovo, Hanningovo nebo Blackman-Harrisovo. Pokročilá matematika definuje rozsáhle algebraické výrazy obsahující průběhy, matematické funkce, skalární hodnoty, až dvě uživatelské proměnné a výsledky parametrických měření, např. (Intg(Ch1-Mean(Ch1)) 1,414 VAR1). 10 DPO4000 a MSO4000

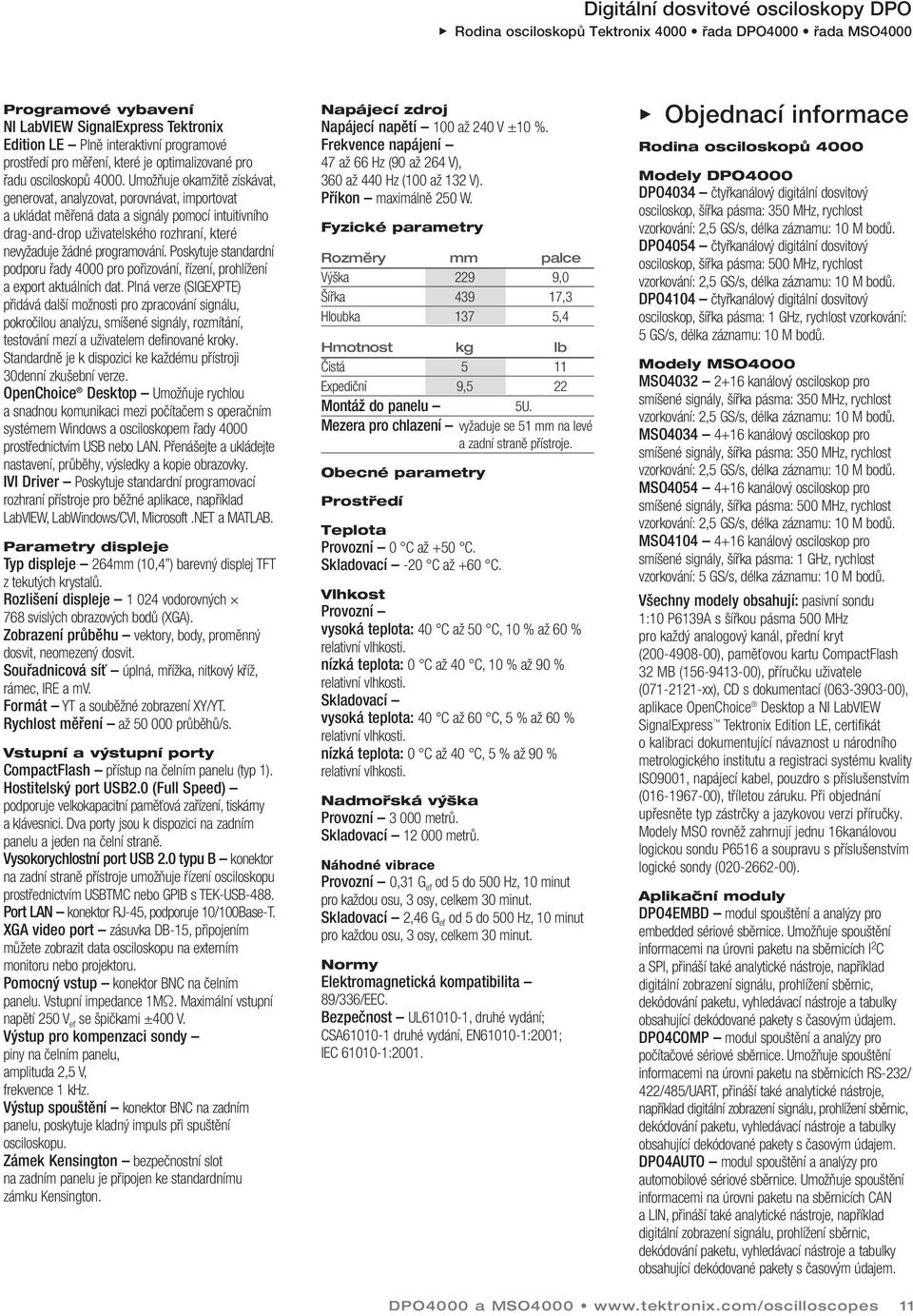

10 Programové vybavení NI LabVIEW SignalExpress Tektronix Edition LE Plně interaktivní programové prostředí pro měření, které je optimalizované pro řadu osciloskopů Umožňuje okamžitě získávat, generovat, analyzovat, porovnávat, importovat a ukládat měřená data a signály pomocí intuitivního drag-and-drop uživatelského rozhraní, které nevyžaduje žádné programování. Poskytuje standardní podporu řady 4000 pro pořizování, řízení, prohlížení a export aktuálních dat. Plná verze (SIGEXPTE) přidává další možnosti pro zpracování signálu, pokročilou analýzu, smíšené signály, rozmítání, testování mezí a uživatelem definované kroky. Standardně je k dispozici ke každému přístroji 30denní zkušební verze. OpenChoice Desktop Umožňuje rychlou a snadnou komunikaci mezi počítačem s operačním systémem Windows a osciloskopem řady 4000 prostřednictvím USB nebo LAN. Přenášejte a ukládejte nastavení, průběhy, výsledky a kopie obrazovky. IVI Driver Poskytuje standardní programovací rozhraní přístroje pro běžné aplikace, například LabVIEW, LabWindows/CVI, Microsoft.NET a MATLAB. Parametry displeje Typ displeje 264mm (10,4 ) barevný displej TFT z tekutých krystalů. Rozlišení displeje vodorovných 768 svislých obrazových bodů (XGA). Zobrazení průběhu vektory, body, proměnný dosvit, neomezený dosvit. Souřadnicová síť úplná, mřížka, nitkový kříž, rámec, IRE a mv. Formát YT a souběžné zobrazení XY/YT. Rychlost měření až průběhů/s. Vstupní a výstupní porty CompactFlash přístup na čelním panelu (typ 1). Hostitelský port USB2.0 (Full Speed) podporuje velkokapacitní paměťová zařízení, tiskárny a klávesnici. Dva porty jsou k dispozici na zadním panelu a jeden na čelní straně. Vysokorychlostní port USB 2.0 typu B konektor na zadní straně přístroje umožňuje řízení osciloskopu prostřednictvím USBTMC nebo GPIB s TEK-USB-488. Port LAN konektor RJ-45, podporuje 10/100Base-T. XGA video port zásuvka DB-15, připojením můžete zobrazit data osciloskopu na externím monitoru nebo projektoru. Pomocný vstup konektor BNC na čelním panelu. Vstupní impedance 1MΩ. Maximální vstupní napětí 250 V ef se špičkami ±400 V. Výstup pro kompenzaci sondy piny na čelním panelu, amplituda 2,5 V, frekvence 1 khz. Výstup spouštění konektor BNC na zadním panelu, poskytuje kladný impuls při spuštění osciloskopu. Zámek Kensington bezpečnostní slot na zadním panelu je připojen ke standardnímu zámku Kensington. Napájecí zdroj Napájecí napětí 100 až 240 V ±10 %. Frekvence napájení 47 až 66 Hz (90 až 264 V), 360 až 440 Hz (100 až 132 V). Příkon maximálně 250 W. Fyzické parametry Rozměry mm palce Výška 229 9,0 Šířka ,3 Hloubka 137 5,4 Hmotnost kg lb Čistá 5 11 Expediční 9,5 22 Montáž do panelu 5U. Mezera pro chlazení vyžaduje se 51 mm na levé a zadní straně přístroje. Obecné parametry Prostředí Teplota Provozní 0 C až +50 C. Skladovací -20 C až +60 C. Vlhkost Provozní vysoká teplota: 40 C až 50 C, 10 % až 60 % relativní vlhkosti. nízká teplota: 0 C až 40 C, 10 % až 90 % relativní vlhkosti. Skladovací vysoká teplota: 40 C až 60 C, 5 % až 60 % relativní vlhkosti. nízká teplota: 0 C až 40 C, 5 % až 90 % relativní vlhkosti. Nadmořská výška Provozní metrů. Skladovací metrů. Náhodné vibrace Provozní 0,31 G ef od 5 do 500 Hz, 10 minut pro každou osu, 3 osy, celkem 30 minut. Skladovací 2,46 G ef od 5 do 500 Hz, 10 minut pro každou osu, 3 osy, celkem 30 minut. Normy Elektromagnetická kompatibilita 89/336/EEC. Bezpečnost UL , druhé vydání; CSA druhé vydání, EN :2001; IEC :2001. Objednací informace Rodina osciloskopů 4000 Modely DPO4000 DPO4034 čtyřkanálový digitální dosvitový osciloskop, šířka pásma: 350 MHz, rychlost vzorkování: 2,5 GS/s, délka záznamu: 10 M bodů. DPO4054 čtyřkanálový digitální dosvitový osciloskop, šířka pásma: 500 MHz, rychlost vzorkování: 2,5 GS/s, délka záznamu: 10 M bodů. DPO4104 čtyřkanálový digitální dosvitový osciloskop, šířka pásma: 1 GHz, rychlost vzorkování: 5 GS/s, délka záznamu: 10 M bodů. Modely MSO4000 MSO kanálový osciloskop pro smíšené signály, šířka pásma: 350 MHz, rychlost vzorkování: 2,5 GS/s, délka záznamu: 10 M bodů. MSO kanálový osciloskop pro smíšené signály, šířka pásma: 350 MHz, rychlost vzorkování: 2,5 GS/s, délka záznamu: 10 M bodů. MSO kanálový osciloskop pro smíšené signály, šířka pásma: 500 MHz, rychlost vzorkování: 2,5 GS/s, délka záznamu: 10 M bodů. MSO kanálový osciloskop pro smíšené signály, šířka pásma: 1 GHz, rychlost vzorkování: 5 GS/s, délka záznamu: 10 M bodů. Všechny modely obsahují: pasivní sondu 1:10 P6139A s šířkou pásma 500 MHz pro každý analogový kanál, přední kryt ( ), paměťovou kartu CompactFlash 32 MB ( ), příručku uživatele ( xx), CD s dokumentací ( ), aplikace OpenChoice Desktop a NI LabVIEW SignalExpress Tektronix Edition LE, certifikát o kalibraci dokumentující návaznost u národního metrologického institutu a registraci systému kvality ISO9001, napájecí kabel, pouzdro s příslušenstvím ( ), tříletou záruku. Při objednání upřesněte typ zástrčky a jazykovou verzi příručky. Modely MSO rovněž zahrnují jednu 16kanálovou logickou sondu P6516 a soupravu s příslušenstvím logické sondy ( ). Aplikační moduly DPO4EMBD modul spouštění a analýzy pro embedded sériové sběrnice. Umožňuje spouštění informacemi na úrovni paketu na sběrnicích I 2 C a SPI, přináší také analytické nástroje, například digitální zobrazení signálu, prohlížení sběrnic, dekódování paketu, vyhledávací nástroje a tabulky obsahující dekódované pakety s časovým údajem. DPO4COMP modul spouštění a analýzy pro počítačové sériové sběrnice. Umožňuje spouštění informacemi na úrovni paketu na sběrnicích RS-232/ 422/485/UART, přináší také analytické nástroje, například digitální zobrazení signálu, prohlížení sběrnic, dekódování paketu, vyhledávací nástroje a tabulky obsahující dekódované pakety s časovým údajem. DPO4AUTO modul spouštění a analýzy pro automobilové sériové sběrnice. Umožňuje spouštění informacemi na úrovni paketu na sběrnicích CAN a LIN, přináší také analytické nástroje, například digitální zobrazení signálu, prohlížení sběrnic, dekódování paketu, vyhledávací nástroje a tabulky obsahující dekódované pakety s časovým údajem. DPO4000 a MSO

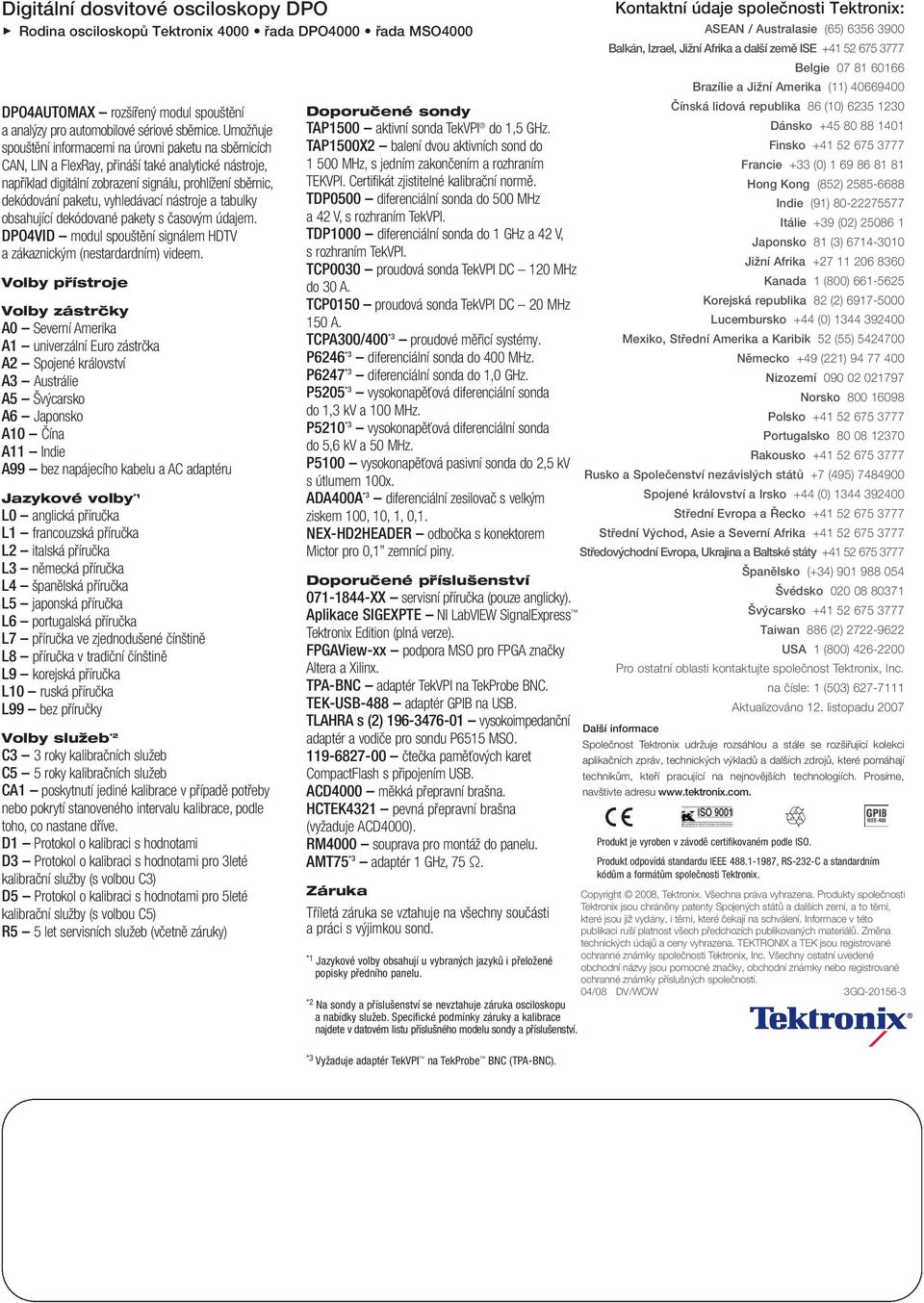

11 DPO4AUTOMAX rozšířený modul spouštění a analýzy pro automobilové sériové sběrnice. Umožňuje spouštění informacemi na úrovni paketu na sběrnicích CAN, LIN a FlexRay, přináší také analytické nástroje, například digitální zobrazení signálu, prohlížení sběrnic, dekódování paketu, vyhledávací nástroje a tabulky obsahující dekódované pakety s časovým údajem. DPO4VID modul spouštění signálem HDTV a zákaznickým (nestardardním) videem. Volby přístroje Volby zástrčky A0 Severní Amerika A1 univerzální Euro zástrčka A2 Spojené království A3 Austrálie A5 Švýcarsko A6 Japonsko A10 Čína A11 Indie A99 bez napájecího kabelu a AC adaptéru Jazykové volby *1 L0 anglická příručka L1 francouzská příručka L2 italská příručka L3 německá příručka L4 španělská příručka L5 japonská příručka L6 portugalská příručka L7 příručka ve zjednodušené čínštině L8 příručka v tradiční čínštině L9 korejská příručka L10 ruská příručka L99 bez příručky Volby služeb *2 C3 3 roky kalibračních služeb C5 5 roky kalibračních služeb CA1 poskytnutí jediné kalibrace v případě potřeby nebo pokrytí stanoveného intervalu kalibrace, podle toho, co nastane dříve. D1 Protokol o kalibraci s hodnotami D3 Protokol o kalibraci s hodnotami pro 3leté kalibrační služby (s volbou C3) D5 Protokol o kalibraci s hodnotami pro 5leté kalibrační služby (s volbou C5) R5 5 let servisních služeb (včetně záruky) Balkán, Izrael, Jižní Afrika a další země ISE Belgie Brazílie a Jižní Amerika (11) Doporučené sondy Čínská lidová republika 86 (10) TAP1500 aktivní sonda TekVPI do 1,5 GHz. Dánsko TAP1500X2 balení dvou aktivních sond do Finsko MHz, s jedním zakončením a rozhraním Francie +33 (0) TEKVPI. Certifikát zjistitelné kalibrační normě. Hong Kong (852) TDP0500 diferenciální sonda do 500 MHz Indie (91) a 42 V, s rozhraním TekVPI. Itálie +39 (02) TDP1000 diferenciální sonda do 1 GHz a 42 V, Japonsko 81 (3) s rozhraním TekVPI. Jižní Afrika TCP0030 proudová sonda TekVPI DC 120 MHz Kanada 1 (800) do 30 A. TCP0150 proudová sonda TekVPI DC 20 MHz Korejská republika 82 (2) A. Lucembursko +44 (0) TCPA300/400 *3 proudové měřicí systémy. Mexiko, Střední Amerika a Karibik 52 (55) P6246 *3 diferenciální sonda do 400 MHz. Německo +49 (221) P6247 *3 diferenciální sonda do 1,0 GHz. Nizozemí P5205 *3 vysokonapěťová diferenciální sonda Norsko do 1,3 kv a 100 MHz. Polsko P5210 *3 vysokonapěťová diferenciální sonda Portugalsko do 5,6 kv a 50 MHz. Rakousko P5100 vysokonapěťová pasivní sonda do 2,5 kv Rusko a Společenství nezávislých států +7 (495) s útlumem 100x. ADA400A *3 diferenciální zesilovač s velkým Spojené království a Irsko +44 (0) ziskem 100, 10, 1, 0,1. Střední Evropa a Řecko NEX-HD2HEADER odbočka s konektorem Střední Východ, Asie a Severní Afrika Mictor pro 0,1 zemnící piny. Středovýchodní Evropa, Ukrajina a Baltské státy Doporučené příslušenství XX servisní příručka (pouze anglicky). Aplikace SIGEXPTE NI LabVIEW SignalExpress Tektronix Edition (plná verze). FPGAView-xx podpora MSO pro FPGA značky Altera a Xilinx. TPA-BNC adaptér TekVPI na TekProbe BNC. TEK-USB-488 adaptér GPIB na USB. TLAHRA s (2) vysokoimpedanční adaptér a vodiče pro sondu P6515 MSO čtečka paměťových karet CompactFlash s připojením USB. ACD4000 měkká přepravní brašna. HCTEK4321 pevná přepravní brašna (vyžaduje ACD4000). RM4000 souprava pro montáž do panelu. AMT75 *3 adaptér 1 GHz, 75 Ω. Záruka Tříletá záruka se vztahuje na všechny součásti a práci s výjimkou sond. *1 Jazykové volby obsahují u vybraných jazyků i přeložené popisky předního panelu. *2 Na sondy a příslušenství se nevztahuje záruka osciloskopu a nabídky služeb. Specifické podmínky záruky a kalibrace najdete v datovém listu příslušného modelu sondy a příslušenství. *3 Vyžaduje adaptér TekVPI na TekProbe BNC (TPA-BNC). Kontaktní údaje společnosti Tektronix: ASEAN / Australasie (65) Španělsko (+34) Švédsko Švýcarsko Taiwan 886 (2) USA 1 (800) Pro ostatní oblasti kontaktujte společnost Tektronix, Inc. na čísle: 1 (503) Aktualizováno 12. listopadu 2007 Další informace Společnost Tektronix udržuje rozsáhlou a stále se rozšiřující kolekci aplikačních zpráv, technických výkladů a dalších zdrojů, které pomáhají technikům, kteří pracující na nejnovějších technologiích. Prosíme, navštivte adresu Produkt je vyroben v závodě certifikovaném podle ISO. Produkt odpovídá standardu IEEE , RS-232-C a standardním kódům a formátům společnosti Tektronix. Copyright 2008, Tektronix. Všechna práva vyhrazena. Produkty společnosti Tektronix jsou chráněny patenty Spojených států a dalších zemí, a to těmi, které jsou již vydány, i těmi, které čekají na schválení. Informace v této publikaci ruší platnost všech předchozích publikovaných materiálů. Změna technických údajů a ceny vyhrazena. TEKTRONIX a TEK jsou registrované ochranné známky společnosti Tektronix, Inc. Všechny ostatní uvedené obchodní názvy jsou pomocné značky, obchodní známky nebo registrované ochranné známky příslušných společností. 04/08 DV/WOW 3GQ
