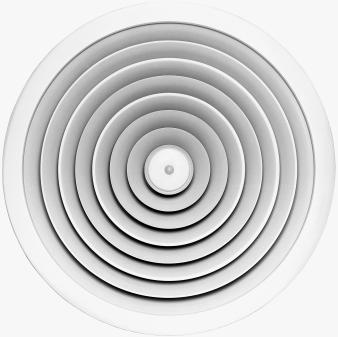

1 2/16/TCH/7 Stropní anemostaty Série ADLR s kruhoou čelní částí Série ADLR-Q se čtercoou čelní částí TROX GmbH Telefon organizační složka Telefax Ďáblická 2 trox@trox.cz Praha 8

2 Obsah Popis Popis 2 Volba typu 3 Stanoení průtoku zduchu 3 Proedení Rozměry 4 Instalace Montáž Materiál 5 Spektrální data 6 Definice 7 Akustická data 8 Vzduchotechnická data 11 Informace pro objednání 14 ADLR ADLR-Q Stropní anemostaty sérií ADLR a ADLR-Q jsou přednostně určeny k instalaci do stropu. Tak je zajištěn podstropní ýfuk ystupujícího zduchu. Pro každou elikost jsou typické průtoky přiáděného zduchu uedeny tabulkách a diagramech. Pro ododní systémy není instalace do stropu nezbytná. Typické teplotní diference přiáděného zduchu jsou rozsahu +10 K až -10 K. K běžným stropním konstrukcím mohou být použita kruhoá proedení (série ADLR) nebo čtercoá proedení (série ADLR-Q). Obě proedení se neliší sými zduchotechnickými nebo akustickými údaji. Tyto anemostaty mohou být také použity e zláštních případech, které zhledem k množstí možností nejsou prospektu uedeny, informujte se prosím u nás, společně najdeme řešení. 2

3 Volba typu Určení průtoku zduchu Volba typu V níže umístěné tabulce pro olbu typu jsou stanoeny max. průtoky přiáděného zduchu V. max tak, aby hladina akustického ýkonu L WA max nepřekročila 40 db (A). Při udáaných minimálních průtocích přiáděného zduchu není ýstupní rychlost zduchu eff menší než 2 m/s. Při této ýstupní rychlosti je zajištěno, že Coandů efekt požadoaný pro stropní zařízení bude ještě účinný. Při nárhu jsou důležité průtoky zduchu stanoené pro anemostat. Eentuálně musí být proedeno zareguloání. Tato práce je časoě náročná a může být proáděna pouze odborným personálem. Následují dě možnosti proedení těchto prací. Určení průtoku zduchu pomocí eff Efektiní ýstupní rychlosti zduchu eff se měří Prandtloou trubicí. Průtok zduchu se ypočítá podle níže uedené ronice z aritmetického průměru šech měření rozdělených přes celý anemostat. Určení průtoku zduchu pomocí p w Varianta proedení MN (Seřízení průtoku pomocí lanka a odběroého místa) iz objednací klíč poskytuje zjednodušené přejímací a seřizoací práce. Referenční tlak p w se měří běžným manometrem, pomocí plastikoé hadičky. Odpoídající průtok zduchu se odečte z charakteristiky V. = f (p w ) přiložené ke každé připojoací komoře. Je-li to nutné proádí se seřízení průtoku zduchu nastaením škrtící klapky pomocí lanek a. Po ukončení měření a nastaení se hadička a lanka zasunou nahoru nad čelní desku anemostatu. Volba typu ADLR ADLR-Q (příod zduchu) V. max V. min L WA max L WNC max L WA min L WNC min A eff R 2 C l/s m 3 /h l/s m 3 /h db(a) NC db(a) NC m 2 mm mm < 20 < 20 0, < 20 < 20 0, < 20 < 20 0, < 20 < 20 0, < 20 < 20 0, < 20 < 20 0, < 20 < 20 0, < 20 < 20 0, Určení průtoku zduchu pomocí eff C Určení průtoku zduchu pomocí p w R 2 V. = eff A eff 1000 [l/s] V. = eff A eff 3600 [m 3 /h] Měření eff Efektiní ýstupní rychlost eff m/s elikost průtok zduchu V. odběroé místo umělohmotná hadička bílé lanko-škrtící klapka oteřena zelené lanko-škrtící klapka zařena šikmý U-manometr označení připojoací komory čelní část anemostatu připojoací komora 3

4 Proedení Rozměry Anemostaty série ADLR jsou hodné pro téměř šechny instalace. Jsou dodáány jako jednotlié čelní části anemostatu, jako čelní části kombinoané se škrtícím segmentem nebo s připojoacím hrdlem. Připojoací komora může být dodána olitelně s horizontálním nebo ertikálním připojením a na přání s regulací průtoku a/nebo s břitoým těsněním. Pro měření referenčního tlaku je připojoací komora ybaena hadičkou a odběroým místem (iz.str. 3). Další možnosti jsou dány četným příslušenstím, jako kruhoá motýlkoá škrtící sada-pro připojení na čtyřhranná potrubí nebo jako potrubní konzola nebo standardní konzola pro přímé ertikální připojení na potrubí. Pohledoá čelní část anemostatu může být montoána nebo demontoána pomocí centrálního středoého šroubu. Přitom je hlaa šroubu zakryta ozdobnou krytkou. Připojoací komory pro příod a pro odod zduchu jsou unitř rozličně uspořádány a tím se dosáhne akustické optimalizace pro rozličné poměry proudění. B D H 1 H 2 K P R 1 R 2 AK-označení pro horizont. připojení zduchu AK AK AK AK AK AK AK AK 026 Ø R K Ø R 2 Ø R 1 ADLR H 2 ØD Ø R Ø R / 618 ADLR-Q k uložení do iditelných T-profilů 6 Ø R 1 (ADLR) ADLR-Q-ZH/-AH Ø R ADLR-Q k instalaci do rastroých podhledů 60 ADLR-C ADLR-Q-C 60 Ø R / 623 ØB ØD Ø R 2-51 H 1 35 Ø P Ø R 2-51 Ø R 1 (ADLR) ADLR-Q-ZV/-AV ADLR-AR ADLR-Q-AR 4

5 Instalace Montáž Materiál Instalace Montáž Všechna proedení a elikosti jsou hodné pro instalaci do roných zaěšených stropů. Při použití připojoací komory se proádí zaěšení pomocí lanek, popř. záěsů z páskoé děroané oceli, předem yrtaných otorech, popř. se záěsným uchycením ke stropu. Čelní deska anemostatu se montuje pomocí dodaného středoého šroubu a konzoly na připojoací komoře. K zakrytí hlay šroubu se dodáá ozdobná krytka, která se tlačí do ýrtu hlay šroubu. Při montáži čtyřhranného peného potrubí může se montáž anemostatů proádět pomocí konzoly a středoého šroubu nebo přímo z boku na stupní hrdlo čelní části anemostatu, např. šrouby do plechu; přitom může být použito kruhoé hrdlo -AR. Různé druhy montáže jsou znázorněny níže. Materiál Čelní část anemostatu je z hlubokotažného hliníku, zadní nadstaboé části z ohraněného oceloého plechu. Porch čelní části anemostatu je předem upraen a opatřen ypaloacím nátěrem odstínu čistě bílá (RAL 9010, stupeň lesku GE=50 až 60%). Porch zadních nadstaboých částí je fosfátoán a elektroforeticky máčen e ypaloacím laku odstínu černá (RAL 9005). Připojoací komora je ze speciálně pozinkoaného oceloého plechu, břitoé těsnění z pryže. potrubní konzola standardní konzola Instalace s potrubní konzolou Instalace do zdi Instalace se standardní konzolou Instalace do dřeěného stropu Zaěšení při montáži Těsnění se musí nalepit při montáži Škrtící segment s potrubní konzolou a čtyřhranným potrubím Instalace do roiny stropu Montáž pomocí úchytů pro zaěšení 5

6 Spektrální data Relatiní spektra L pro úhel klapky 0 efektiní ADLR ADLR -Q (příod zduchu) efektiní ADLR ADLR -Q (odod zduchu) rychlost rychlost zduchu Oktáoé pásmo-střední frekence zduchu Oktáoé pásmo-střední frekence na ýstupu Hz na ýstupu Hz 1 eff m/s eff m/s

7 Spektrální data Definice Definice A eff V. V. A H 1 X m 2 : efektiní ýstupní plocha l/s: průtok zduchu na anemostat m 3 /h: průtok zduchu na anemostat m: zdálenost mezi děma anemostaty m: zdálenost mezi stropem a pásmem pobytu m: zdálenost středu anemostatu ke stěně - H1 m/s: střední rychlost proudění mezi děma anemostaty e zdálenosti od stropu H 1 L m: zdálenost horizontální + ertikální (X + H 1 ) k ofukoané stěně - L m/s: střední rychlost proudění u stěny t Z K: teplotní diference mezi zduchem místnosti a přiáděným zduchem t L K: diference mezi teplotou místnosti a teplotou proudění e zdálenosti L = A/2 + H 1 příp. L = X + H 1 p t Pa: celkoá tlakoá ztráta L WA db(a): A-hladina akustického ýkonu L WNC : mezní křika spektra akustického ýkonu L WNR : L WNR = L WNC + 2 L db/oct: relatiní hladina akustického ýkonu ztažená na L WA L W db/oct: oktáoá hladina akustického ýkonu L W = L WA + L L pa, L pnc : A-hodnota příp.nc křika hladiny akustického tlaku prostoru L pa L WA -8 db L pnc L WNC -8 db Relatiní spektra L pro úhel klapky Relatiní spektra ADLR-ZH ADLR-Q-ZH případě potřeby se prosím informujte! efektiní ADLR-ZV ADLR-Q-ZV efektiní ADLR-AV ADLR-Q-AV rychlost rychlost zduchu Oktáoé pásmo-střední frekence zduchu oktáoé pásmo-střední frekence na ýstupu Hz na ýstupu Hz eff eff m/s m/s

8 Akustická data Příklad zadané údaje: typ ADLR; elikost 2 průtok na anemostat V. = 80 l/s hledá se: oktáoé hladiny akustického ýkonu proudění L W Oktáoé pásmo střední frekence Hz L WA db(a) L db Diagram 4: L WA = 25 db(a) p t = 17 Pa Akustický ýkon a tlakoé ztráta L W db Efektiní ýstupní rychlost zduchu eff : V. 80 eff = A eff 1000 = = 5,1 m/s 0, Akustický ýkon a tlakoá ztráta Typ ADLR-ZH ADLR-Q-ZH 2 Akustický ýkon a tlakoá ztráta Typ ADLR-AH ADLR-Q-AH Korekce k diagramu 1: Poloha škrtící klapky Úhel klapky p t x 1.0 x 1.3 x L WA L WNC p t x 1.0 x 1.3 x L WA L WNC p t x 1.0 x 1.4 x L WA L WNC p t x 1.0 x 1.2 x L WA L WNC p t x 1.0 x 1.5 x L WA L WNC p t x 1.0 x 1.4 x L WA L WNC p t x 1.0 x 1.4 x L WA L WNC p t x 1.0 x 1.5 x L WA L WNC

9 Akustická data Korekce k diagramu 5: Poloha škrtící klapky Při přímém připojení shora Úhel klapky p t x 1.0 x 1.2 x L WA L WNC Při připojení potrubím obloukem Úhel klapky p t x 1.2 x 1.5 x L WA L WNC Akustický ýkon a tlakoá ztráta 5 Akustický ýkon a tlakoá ztráta Příod zduchu typ ADLR ADLR-Q Typ ADLR-ZV ADLR-Q-ZV 4 Akustický ýkon a tlakoá ztráta 6 Akustický ýkon a tlakoá ztráta Odod zduchu typ ADLR ADLR-Q Typ ADLR-AV ADLR-Q-AV 9

10 Akustická data Příklad Prostor má být obsazen anemostaty série ADLR. V mezistropu místnosti je narženo osoě souměrně uspořádané potrubí, takže je hodný čelní anemostat ADLR s kolmým náběhem. U potrubního rozodu se jedná o přetlakoé potrubí. ( 3.0 m/s) zadané údaje: rozměry místnosti: B x L x H = 4.0 x 5.0 x 3.0 m max.průtok zduchu: V. = 140 l/s rozsah tlakoé ztráty: p t = Pa teplotní diference přiáděného zduchu: t Z = 8 K požadoaná hladina prostoru: = 30 db(a) útlum prostoru: = 6 db(a) Řešení: Kolísá-li tlak mezi 15 až 25 Pa, je žádoucí předregulace škrcením. Není-li k dispozici čtyřhranné potrubí, olí se segmentoá škrtící sada. Zolený stropní anemostat ADLR-C. Zolený počet: 2 ks ose prostoru s roztečí A = 2,0 m Z toho yplýá průtok zduchu na anemostat V. = 140/2 = 70 l/s Z toho yplýá odpoídající elikost 2 (diagram 12 a 7). Diagram 7: Akustický ýkon a tlakoá ztráta akustický ýkon L WA = 25 db(a) součet hladin pro 2 anemostaty db(a) Korekce z tabulky při oteření 50% + 8 db(a) 36 db(a) Útlum prostoru 6 db Hladina akustického tlaku prostoru 30 db(a) Při p t = 25 Pa (14 x 1,7) odpoídá hladina prostoru 30 db(a). 7 Akustický ýkon a tlakoá ztráta Příod zduchu typ ADLR-C ADLR-Q-C Korekce k diagramu 7 Škrtící segment p t L WA L WNC 1-6 x 1,0 100 % 7 x x % 1-7 x % 1-8 x Korekce k diagramu 8 a 9 Škrtící segment p t L WA L WNC 1-6 x 1,0 100 % 7 x x % 1-7 x % 1-8 x 3, Akustický ýkon a tlakoá ztráta 9 Akustický ýkon a tlakoá ztráta Odod zduchu typ ADLR-C ADLR-Q-C Odod zduchu typ ADLR-C ADLR-Q-C 10

11 Vzduchotechnická data Diagram 10: Teplotní kocient Diagram 12: Rychlost proudění Ve zdálenosti L = A/2 + H 1 = 2,0/2 + 1,30 = 2,30 m yplýá mezi anemostaty e ýšce 1,7 m nad podlahou diference mezi teplotou místnosti a teplotou proudění t L = 0,08 x ( 8) = 0,64 K Ve ýšce 1,7 m nad podlahou na stěně e zdálenosti L = X + H 1 = 1,5 + 1,3 = 2,80 m yplýá diference mezi teplotou místnosti a teplotou proudění t L = 0,065 x ( 8) = 0,52 K Při L = X + H 1 = 2,0 + 1,3 = 3,30 m Činí diference mezi teplotou místnosti a teplotou proudění t L = 0,05 x ( 8) = 0,4 K Mezi anemostaty e ýšce 1,7 m nad podlahou yplýá při A = 2,0 m rychlost proudění - H1 = 0,16 m/s. Ve ýšce 1,7 m nad podlahou na stěně e zdálenosti L = X + H 1 = 1,5 + 1,3 = 2,80 m odpoídá rychlost proudění - L = 0,14 m/s. Na jiné stěně e zdálenosti L = X + H 1 = ,3 = 3,30 m yplýá rychlost proudění - L = 0,12 m/s. 10 Teplotní kocient Teplotní kocient t L / t Z m Vzdálenost L 11 Rychlost proudění 1 12 Rychlost proudění 2 H 1 = m H 1 = m m m rozteč A, popř. zdálenost L rozteč A, popř. zdálenost L 11

12 Vzduchotechnická data Výsledek: Jestliže jsou po předchozí úaze splněny akustické a zduchotechnické požadaky, doporučuje se použít 2 ks ADLR C, elikost 2 podle dole uedeného plánu instalace. H = rozměry m 1.5 Při čtercoém uspořádání např. 4 anemostatů se hodnoty rychlostí násobí 1,4 podle diagramu. 13 Rychlost proudění 3 H 1 = m m rozteč A, popř. zdálenost L 14 Rychlost proudění 4 15 Rychlost proudění 5 H 1 = m H 1 = m m rozteč A, popř. zdálenost L m rozteč A, popř. zdálenost L 12

13 Vzduchotechnická data 16 Rychlost proudění 6 H 1 = m m rozteč A, popř. zdálenost L 17 Rychlost proudění 7 18 Rychlost proudění 8 H 1 = m H 1 = m m m rozteč A, popř. zdálenost L rozteč A, popř. zdálenost L 13

14 Informace pro objednání Stručný popis Stropní anemostaty série ADLR (kruhoé proedení), série ADLR-Q (čtercoé proedení) pro instalaci roině stropu k radiálnímu příodu zduchu. Čelní část anemostatu sestáající ze soustředně uspořádaných kruhoých lameloých prstenců a kruhoých, popř. čtyřhranných nějších rámečků s obodoým těsnícím páskem a středoou clonou. Čelní deska anemostatu může být olitelně dodána se zezadu zabudoaným připojoacím hrdlem nebo regulací průtoku e taru čelního staitelného škrtícího segmentu. Připojoací komora s estaěnými speciálními prky pro distribuci zduchu, tak jako s horizontálním nebo ertikálním kruhoým připojoacím nástacem (olitelně s regulací průtoku a/nebo s břitoým těsněním a/nebo s měřením referenčního tlaku odběroého místa a oládáním pomocí lanek) a s otory, popř. úchyty pro zaěšení. Čelní část anemostatu může být namontoána, příp. demontoána pomocí středoého šroubu a konzoly. Objednací klíč Materiál Čelní část anemostatu je z hliníku, zadní nástaba, tak jako příslušenstí z ohraňoaného oceloého plechu. Porch čelní části anemostatu je předem upraen a nastříkán ypaloací barou odstínu čistě bílá (RAL 9010, stupeň lesku GE 50 až 60%). Porch zadní nástaby je fosfátoán a elektroforeticky máčen e ypaloacím laku odstínu černá (RAL 9005). Připojoací komora je z pozinkoaného oceloého plechu, břitoé těsnění je z pryže. žádné údaje při základním proedení / / / / / ADLR - Q - ZH - M - L 598 x P1 RAL 9016 ADLR (kruhoá čelní část) Udat barený odstín Změny yhrazeny Všechna práa yhrazena TROX GmbH (8/2008) čtercoá čelní část Q čelní část A se škrtícím segmentem C s připojoacím hrdlem AR ertikální příod ZV připojení odod AV horizontální příod ZH připojení odod AH regulace průtoku M regulace průtoku pomocí lanka a odběroého místa břitoé těsnění (pouze na přání) MN Příklad objednáky Typ ADLR Výrobek: TROX Typ: ADLR - ZH - M / 4 / 0 / 0 / P1 / RAL 9016 L ) čelní desky části anemostatu Pouze pro typ ADLR 0 bez konzoly D0 potrubní konzola 1) F0 standardní konzola 1) 0 Standardní porch s ypaloacím lakem podle RAL 9010 (GE 50 %) 3) P1 práškoě lakoaný to RAL 9006 (GE 30 %) 3) ostatní odstíny dle RAL... (GE 70 %) 3) Typ ADLR-Q 593 a 618 k ložení do iditelných T-profilů 598 a 623 k instalaci do rastroých podhledů (iz strana 4) 1) Možné jen u proedení bez připojoací komory 2) Jen u arianty se čtercoou čelní deskou-typ ADLR-Q 3) GE stupeň lesku Příklad objednáky Typ ADLR-Q Výrobek: TROX Typ: ADLR - Q - ZH - M / 598 x 4 / 0 / 0 / P1 / RAL
