Monitorovací kamera IC 7110P. Obj. č.: Rozsah dodávky. Účel použití

Transkript

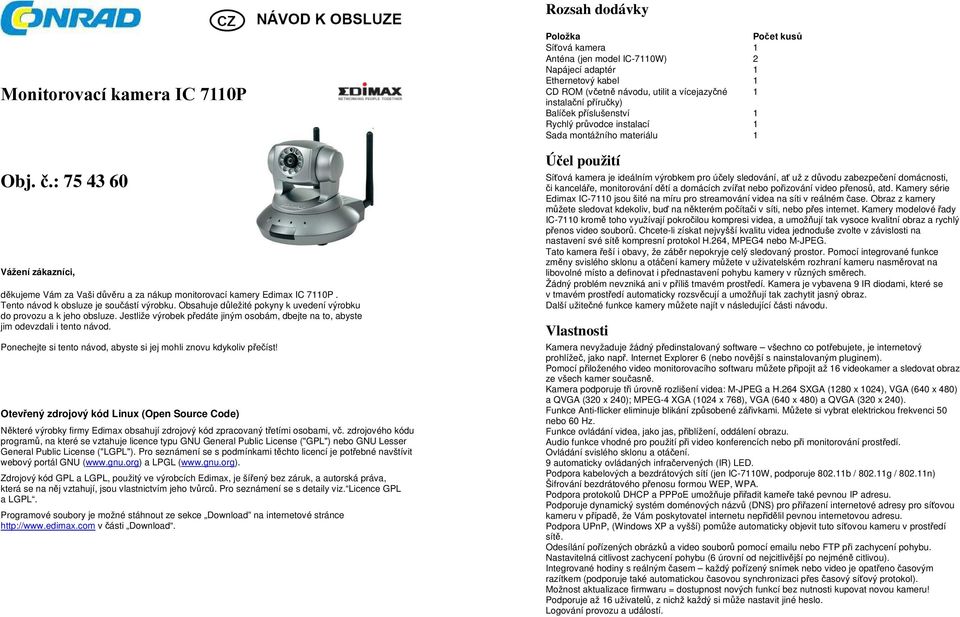

1 Rozsah dodávky Monitorovací kamera IC 7110P Obj. č.: Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup monitorovací kamery Edimax IC 7110P. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Otevřený zdrojový kód Linux (Open Source Code) Některé výrobky firmy Edimax obsahují zdrojový kód zpracovaný třetími osobami, vč. zdrojového kódu programů, na které se vztahuje licence typu GNU General Public License ("GPL") nebo GNU Lesser General Public License ("LGPL"). Pro seznámení se s podmínkami těchto licencí je potřebné navštívit webový portál GNU ( a LPGL ( Zdrojový kód GPL a LGPL, použitý ve výrobcích Edimax, je šířený bez záruk, a autorská práva, která se na něj vztahují, jsou vlastnictvím jeho tvůrců. Pro seznámení se s detaily viz. Licence GPL a LGPL. Programové soubory je možné stáhnout ze sekce Download na internetové stránce v části Download. Počet kusů Síťová kamera 1 Anténa (jen model IC-7110W) 2 Napájecí adaptér 1 Ethernetový kabel 1 CD ROM (včetně návodu, utilit a vícejazyčné 1 instalační příručky) Balíček příslušenství 1 Rychlý průvodce instalací 1 Sada montážního materiálu 1 Účel použití Síťová kamera je ideálním výrobkem pro účely sledování, ať už z důvodu zabezpečení domácnosti, či kanceláře, monitorování dětí a domácích zvířat nebo pořizování video přenosů, atd. Kamery série Edimax IC-7110 jsou šité na míru pro streamování videa na síti v reálném čase. Obraz z kamery můžete sledovat kdekoliv, buď na některém počítači v síti, nebo přes internet. Kamery modelové řady IC-7110 kromě toho využívají pokročilou kompresi videa, a umožňují tak vysoce kvalitní obraz a rychlý přenos video souborů. Chcete-li získat nejvyšší kvalitu videa jednoduše zvolte v závislosti na nastavení své sítě kompresní protokol H.264, MPEG4 nebo M-JPEG. Tato kamera řeší i obavy, že záběr nepokryje celý sledovaný prostor. Pomocí integrované funkce změny svislého sklonu a otáčení kamery můžete v uživatelském rozhraní kameru nasměrovat na libovolné místo a definovat i přednastavení pohybu kamery v různých směrech. Žádný problém nevzniká ani v příliš tmavém prostředí. Kamera je vybavena 9 IR diodami, které se v tmavém prostředí automaticky rozsvěcují a umožňují tak zachytit jasný obraz. Další užitečné funkce kamery můžete najít v následující části návodu. Vlastnosti Kamera nevyžaduje žádný předinstalovaný software všechno co potřebujete, je internetový prohlížeč, jako např. Internet Explorer 6 (nebo novější s nainstalovaným pluginem). Pomocí přiloženého video monitorovacího softwaru můžete připojit až 16 videokamer a sledovat obraz ze všech kamer současně. Kamera podporuje tři úrovně rozlišení videa: M-JPEG a H.264 SXGA (1280 x 1024), VGA (640 x 480) a QVGA (320 x 240); MPEG-4 XGA (1024 x 768), VGA (640 x 480) a QVGA (320 x 240). Funkce Anti-flicker eliminuje blikání způsobené zářivkami. Můžete si vybrat elektrickou frekvenci 50 nebo 60 Hz. Funkce ovládání videa, jako jas, přiblížení, oddálení obrazu. Audio funkce vhodné pro použití při video konferencích nebo při monitorování prostředí. Ovládání svislého sklonu a otáčení. 9 automaticky ovládaných infračervených (IR) LED. Podpora kabelových a bezdrátových sítí (jen IC-7110W, podporuje b / g / n) Šifrování bezdrátového přenosu formou WEP, WPA. Podpora protokolů DHCP a PPPoE umožňuje přiřadit kameře také pevnou IP adresu. Podporuje dynamický systém doménových názvů (DNS) pro přiřazení internetové adresy pro síťovou kameru v případě, že Vám poskytovatel internetu nepřidělil pevnou internetovou adresu. Podpora UPnP, (Windows XP a vyšší) pomůže automaticky objevit tuto síťovou kameru v prostředí sítě. Odesílání pořízených obrázků a video souborů pomocí u nebo FTP při zachycení pohybu. Nastavitelná citlivost zachycení pohybu (6 úrovní od nejcitlivější po nejméně citlivou). Integrované hodiny s reálným časem každý pořízený snímek nebo video je opatřeno časovým razítkem (podporuje také automatickou časovou synchronizaci přes časový síťový protokol). Možnost aktualizace firmwaru = dostupnost nových funkcí bez nutnosti kupovat novou kameru! Podporuje až 16 uživatelů, z nichž každý si může nastavit jiné heslo. Logování provozu a událostí.

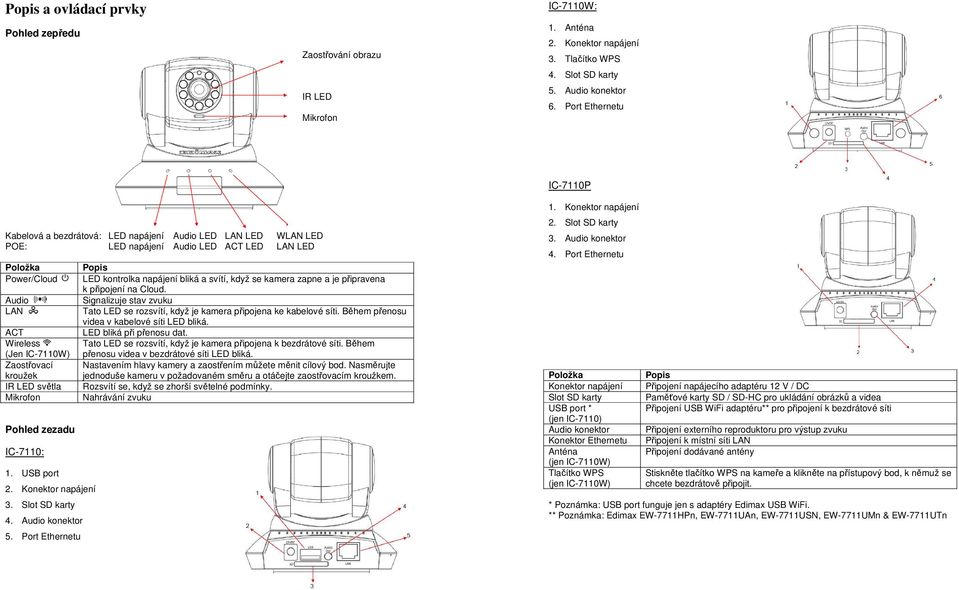

2 a ovládací prvky Pohled zepředu Zaostřování obrazu IR LED Mikrofon IC-7110W: 1. Anténa 2. Konektor napájení 3. Tlačítko WPS 4. Slot SD karty 5. Audio konektor 6. Port Ethernetu IC-7110P Kabelová a bezdrátová: LED napájení Audio LED LAN LED WLAN LED POE: LED napájení Audio LED ACT LED LAN LED Power/Cloud LED kontrolka napájení bliká a svítí, když se kamera zapne a je připravena k připojení na Cloud. Audio Signalizuje stav zvuku LAN Tato LED se rozsvítí, když je kamera připojena ke kabelové síti. Během přenosu videa v kabelové síti LED bliká. ACT LED bliká při přenosu dat. Wireless (Jen IC-7110W) Tato LED se rozsvítí, když je kamera připojena k bezdrátové síti. Během přenosu videa v bezdrátové síti LED bliká. Zaostřovací kroužek Nastavením hlavy kamery a zaostřením můžete měnit cílový bod. Nasměrujte jednoduše kameru v požadovaném směru a otáčejte zaostřovacím kroužkem. IR LED světla Rozsvítí se, když se zhorší světelné podmínky. Mikrofon Nahrávání zvuku Pohled zezadu IC-7110: 1. USB port 2. Konektor napájení 3. Slot SD karty 4. Audio konektor 5. Port Ethernetu 1. Konektor napájení 2. Slot SD karty 3. Audio konektor 4. Port Ethernetu Konektor napájení Slot SD karty USB port * (jen IC-7110) Audio konektor Konektor Ethernetu Anténa (jen IC-7110W) Tlačítko WPS (jen IC-7110W) Připojení napájecího adaptéru 12 V / DC Paměťové karty SD / SD-HC pro ukládání obrázků a videa Připojení USB WiFi adaptéru** pro připojení k bezdrátové síti Připojení externího reproduktoru pro výstup zvuku Připojení k místní síti LAN Připojení dodávané antény Stiskněte tlačítko WPS na kameře a klikněte na přístupový bod, k němuž se chcete bezdrátově připojit. * Poznámka: USB port funguje jen s adaptéry Edimax USB WiFi. ** Poznámka: Edimax EW-7711HPn, EW-7711UAn, EW-7711USN, EW-7711UMn & EW-7711UTn

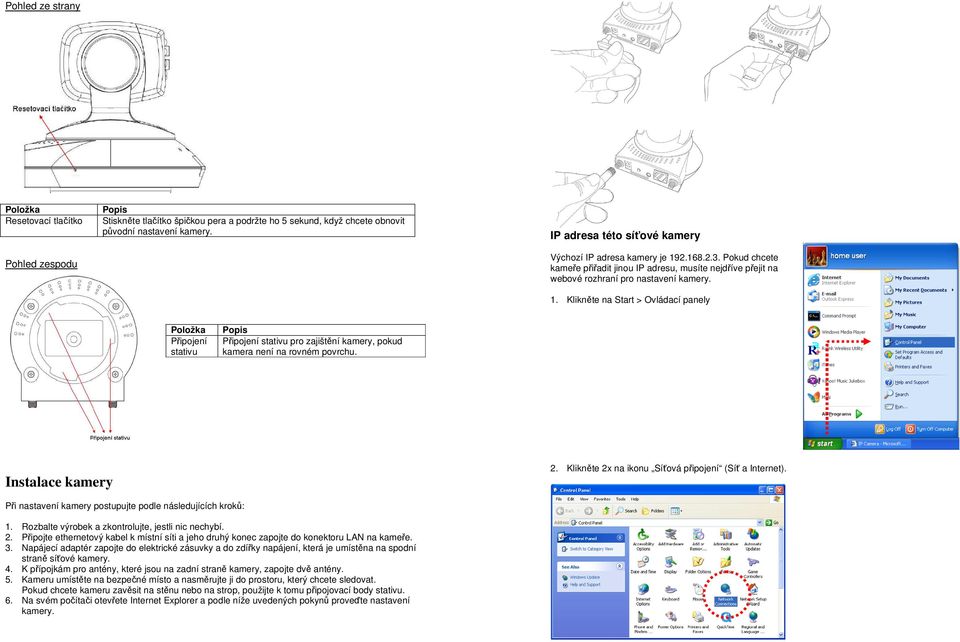

3 Pohled ze strany Resetovací tlačítko Pohled zespodu Stiskněte tlačítko špičkou pera a podržte ho 5 sekund, když chcete obnovit původní nastavení kamery. IP adresa této síťové kamery Výchozí IP adresa kamery je Pokud chcete kameře přiřadit jinou IP adresu, musíte nejdříve přejit na webové rozhraní pro nastavení kamery. 1. Klikněte na Start > Ovládací panely Připojení stativu Připojení stativu pro zajištění kamery, pokud kamera není na rovném povrchu. Instalace kamery 2. Klikněte 2x na ikonu Síťová připojení (Síť a Internet). Při nastavení kamery postupujte podle následujících kroků: 1. Rozbalte výrobek a zkontrolujte, jestli nic nechybí. 2. Připojte ethernetový kabel k místní síti a jeho druhý konec zapojte do konektoru LAN na kameře. 3. Napájecí adaptér zapojte do elektrické zásuvky a do zdířky napájení, která je umístěna na spodní straně síťové kamery. 4. K přípojkám pro antény, které jsou na zadní straně kamery, zapojte dvě antény. 5. Kameru umístěte na bezpečné místo a nasměrujte ji do prostoru, který chcete sledovat. Pokud chcete kameru zavěsit na stěnu nebo na strop, použijte k tomu připojovací body stativu. 6. Na svém počítači otevřete Internet Explorer a podle níže uvedených pokynů proveďte nastavení kamery.

4 3. Klikněte pravým tlačítkem na Připojení k místní síti a poté klikněte na Vlastnosti. 4. Vyberte Internet Protocol (TCP/IP) a klikněte na Vlastnosti. Pokud se Vám stalo, že jste změnili IP adresu kamery a zapomněli ji, máte dvě možnosti, jak IP adresu obnovit: a) Stiskněte a podržte tlačítko Reset, které je umístěno na spodní straně kamery, aby se obnovila všechna výchozí nastavení a IP adresa se resetovala zpět na Ztratí se přitom všechna aktuální nastavení kamery. b) Požádejte správce sítě, aby zkontroloval nastavení protokolu DHCP. Pokud byla kamera nastavena na získávání IP adresy pomocí protokolu DHCP, vytvoří se při připojení kamery k místní síti na serveru DHCP nový záznam. Lokalizace kamery v síti pomocí programu správy kamery Cam Admin Pokud se Vám nedaří připojit se ke kameře pomocí výše uvedených pokynů, můžete kameru, která je připojena k síti vyhledat pomocí programu Cam Admin. Tento software dokáže lokalizovat i několik kamer připojených k místní síti. Vložte do CD mechaniky počítače přiložený CD-ROM s návodem a automaticky se spustí instalace. V opačném případě klikněte dvakrát na ikonu EdiView Finder utility_v V poli IP adresa vyplňte prosím jakoukoliv IP adresu, která začíná a končí hodnotou vyšší než 2 a menší než 254 (můžete použít i příklad z obrázku ). Do políčka maska podsítě vyplňte Ostatní políčka nechte prázdná a klikněte na OK. Poté postupujte podle níže uvedených pokynů pro instalaci a použití softwaru Camera admin.

5 1. Klikněte 2x na instalační soubor Ediview Finder a když budete vyzváni, klikněte na Run. 4. Tato zpráva Vám říká, zda je kamera připojena k internetu (připojena na cloud) a jaký je typ připojení (kabelový nebo bezdrátový). Když uvidíte tuto zprávu, klikněte na Next a přejděte dále. Nechcete-li změnit název kamery a heslo, můžete kliknout na X v pravém horním rohu obrazovky a program Ediview Finder zavřít. 2. V seznamu Ediview Finder se objeví všechny kamery Edimax spolu se svými IP adresami, které program najde v místní síti: Můžete kliknout na ikonu lupy pro opětovné vyhledávání kamer v místní síti, nebo vybrat určitou síťovou kameru a kliknout na ikonu a přejít k nastavení kamery (viz další krok). Pro zobrazení náhledu z kamery klikněte na ikonu s bílou šipkou a zadejte uživatelské jméno a heslo a zobrazí se snímek. Tato funkce je dostupná jen v případě, že ikona je vybarvena modře. 5. Při nastavení kamery můžete zadat následující informace: Camera Name (název kamery): Vložte nový název kamery, aby ji bylo možné v síti identifikovat. Password (heslo): Vložte své nové heslo. Confirm (potvrdit): Vložte znovu nové heslo. Klikněte na OK pro potvrzení změn. Když otevřete program pro nalezení kamery, zobrazí se všechny kamery, které jsou připojeny k místní síti. Pro zobrazení náhledu ze síťové kamery klikněte na ikonu označenou bílou šipkou a vložte uživatelské jméno a heslo. Poté se zobrazí snímek z kamery. Tato funkce je dostupná jen v případě, že je ikona vybarvena modře. 3. Ediview Finder prozkoumá typ připojení kamery a pokud je připojena k internetu, může to trvat několik sekund. Buďte trpěliví.

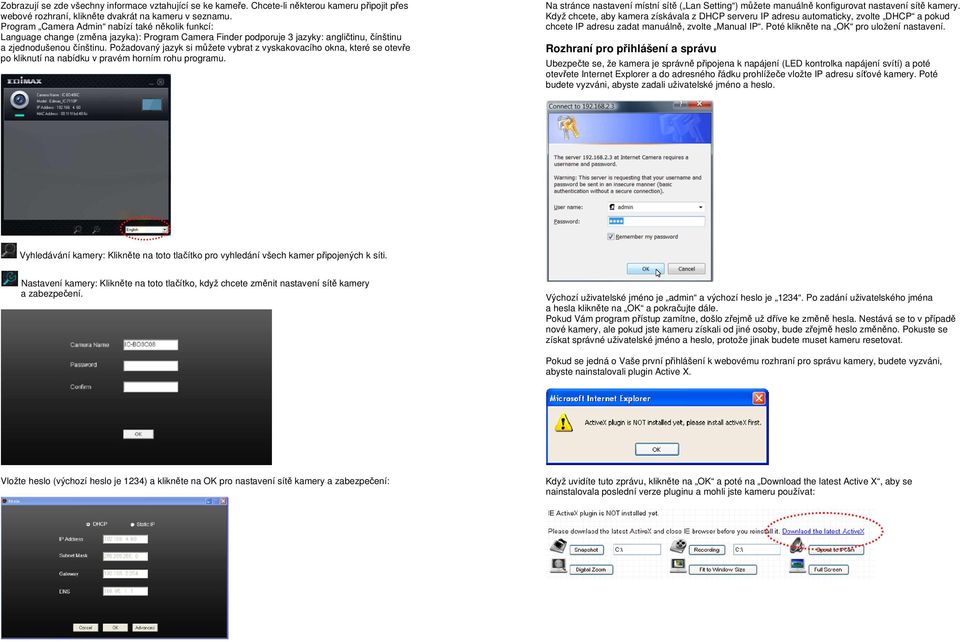

6 Zobrazují se zde všechny informace vztahující se ke kameře. Chcete-li některou kameru připojit přes webové rozhraní, klikněte dvakrát na kameru v seznamu. Program Camera Admin nabízí také několik funkcí: Language change (změna jazyka): Program Camera Finder podporuje 3 jazyky: angličtinu, čínštinu a zjednodušenou čínštinu. Požadovaný jazyk si můžete vybrat z vyskakovacího okna, které se otevře po kliknutí na nabídku v pravém horním rohu programu. Na stránce nastavení místní sítě ( Lan Setting ) můžete manuálně konfigurovat nastavení sítě kamery. Když chcete, aby kamera získávala z DHCP serveru IP adresu automaticky, zvolte DHCP a pokud chcete IP adresu zadat manuálně, zvolte Manual IP. Poté klikněte na OK pro uložení nastavení. Rozhraní pro přihlášení a správu Ubezpečte se, že kamera je správně připojena k napájení (LED kontrolka napájení svítí) a poté otevřete Internet Explorer a do adresného řádku prohlížeče vložte IP adresu síťové kamery. Poté budete vyzváni, abyste zadali uživatelské jméno a heslo. Vyhledávání kamery: Klikněte na toto tlačítko pro vyhledání všech kamer připojených k síti. Nastavení kamery: Klikněte na toto tlačítko, když chcete změnit nastavení sítě kamery a zabezpečení. Výchozí uživatelské jméno je admin a výchozí heslo je Po zadání uživatelského jména a hesla klikněte na OK a pokračujte dále. Pokud Vám program přístup zamítne, došlo zřejmě už dříve ke změně hesla. Nestává se to v případě nové kamery, ale pokud jste kameru získali od jiné osoby, bude zřejmě heslo změněno. Pokuste se získat správné uživatelské jméno a heslo, protože jinak budete muset kameru resetovat. Pokud se jedná o Vaše první přihlášení k webovému rozhraní pro správu kamery, budete vyzváni, abyste nainstalovali plugin Active X. Vložte heslo (výchozí heslo je 1234) a klikněte na OK pro nastavení sítě kamery a zabezpečení: Když uvidíte tuto zprávu, klikněte na OK a poté na Download the latest Active X, aby se nainstalovala poslední verze pluginu a mohli jste kameru používat:

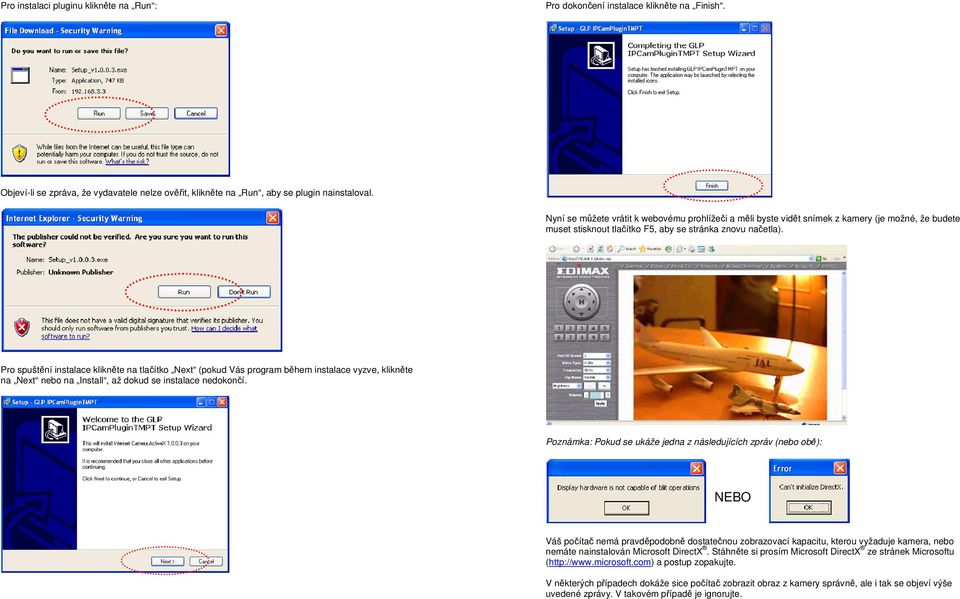

7 Pro instalaci pluginu klikněte na Run : Pro dokončení instalace klikněte na Finish. Objeví-li se zpráva, že vydavatele nelze ověřit, klikněte na Run, aby se plugin nainstaloval. Nyní se můžete vrátit k webovému prohlížeči a měli byste vidět snímek z kamery (je možné, že budete muset stisknout tlačítko F5, aby se stránka znovu načetla). Pro spuštění instalace klikněte na tlačítko Next (pokud Vás program během instalace vyzve, klikněte na Next nebo na Install, až dokud se instalace nedokončí. Poznámka: Pokud se ukáže jedna z následujících zpráv (nebo obě): NEBO Váš počítač nemá pravděpodobně dostatečnou zobrazovací kapacitu, kterou vyžaduje kamera, nebo nemáte nainstalován Microsoft DirectX. Stáhněte si prosím Microsoft DirectX ze stránek Microsoftu ( a postup zopakujte. V některých případech dokáže sice počítač zobrazit obraz z kamery správně, ale i tak se objeví výše uvedené zprávy. V takovém případě je ignorujte.

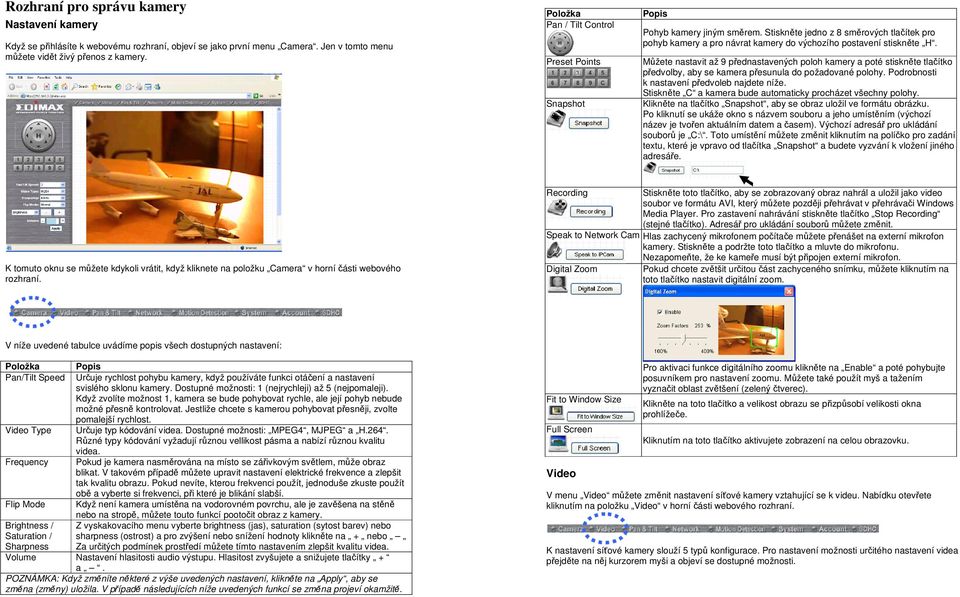

8 Rozhraní pro správu kamery Nastavení kamery Když se přihlásíte k webovému rozhraní, objeví se jako první menu Camera. Jen v tomto menu můžete vidět živý přenos z kamery. Pan / Tilt Control Preset Points Snapshot Pohyb kamery jiným směrem. Stiskněte jedno z 8 směrových tlačítek pro pohyb kamery a pro návrat kamery do výchozího postavení stiskněte H. Můžete nastavit až 9 přednastavených poloh kamery a poté stiskněte tlačítko předvolby, aby se kamera přesunula do požadované polohy. Podrobnosti k nastavení předvoleb najdete níže. Stiskněte C a kamera bude automaticky procházet všechny polohy. Klikněte na tlačítko Snapshot, aby se obraz uložil ve formátu obrázku. Po kliknutí se ukáže okno s názvem souboru a jeho umístěním (výchozí název je tvořen aktuálním datem a časem). Výchozí adresář pro ukládání souborů je C:\. Toto umístění můžete změnit kliknutím na políčko pro zadání textu, které je vpravo od tlačítka Snapshot a budete vyzvání k vložení jiného adresáře. K tomuto oknu se můžete kdykoli vrátit, když kliknete na položku Camera v horní části webového rozhraní. Recording Stiskněte toto tlačítko, aby se zobrazovaný obraz nahrál a uložil jako video soubor ve formátu AVI, který můžete později přehrávat v přehrávači Windows Media Player. Pro zastavení nahrávání stiskněte tlačítko Stop Recording (stejné tlačítko). Adresář pro ukládání souborů můžete změnit. Speak to Network Cam Hlas zachycený mikrofonem počítače můžete přenášet na externí mikrofon kamery. Stiskněte a podržte toto tlačítko a mluvte do mikrofonu. Nezapomeňte, že ke kameře musí být připojen externí mikrofon. Digital Zoom Pokud chcete zvětšit určitou část zachyceného snímku, můžete kliknutím na toto tlačítko nastavit digitální zoom. V níže uvedené tabulce uvádíme popis všech dostupných nastavení: Pan/Tilt Speed Určuje rychlost pohybu kamery, když používáte funkci otáčení a nastavení svislého sklonu kamery. Dostupné možnosti: 1 (nejrychleji) až 5 (nejpomaleji). Když zvolíte možnost 1, kamera se bude pohybovat rychle, ale její pohyb nebude možné přesně kontrolovat. Jestliže chcete s kamerou pohybovat přesněji, zvolte pomalejší rychlost. Video Type Určuje typ kódování videa. Dostupné možnosti: MPEG4, MJPEG a H.264. Různé typy kódování vyžadují různou vellikost pásma a nabízí různou kvalitu videa. Frequency Pokud je kamera nasměrována na místo se zářivkovým světlem, může obraz blikat. V takovém případě můžete upravit nastavení elektrické frekvence a zlepšit tak kvalitu obrazu. Pokud nevíte, kterou frekvenci použít, jednoduše zkuste použít obě a vyberte si frekvenci, při které je blikání slabší. Flip Mode Když není kamera umístěna na vodorovném povrchu, ale je zavěšena na stěně nebo na stropě, můžete touto funkcí pootočit obraz z kamery. Brightness / Z vyskakovacího menu vyberte brightness (jas), saturation (sytost barev) nebo Saturation / sharpness (ostrost) a pro zvýšení nebo snížení hodnoty klikněte na + nebo Sharpness Za určitých podmínek prostředí můžete tímto nastavením zlepšit kvalitu videa. Volume Nastavení hlasitosti audio výstupu. Hlasitost zvyšujete a snižujete tlačítky + a. POZNÁMKA: Když změníte některé z výše uvedených nastavení, klikněte na Apply, aby se změna (změny) uložila. V případě následujících níže uvedených funkcí se změna projeví okamžitě. Fit to Window Size Full Screen Video Pro aktivaci funkce digitálního zoomu klikněte na Enable a poté pohybujte posuvníkem pro nastavení zoomu. Můžete také použít myš a tažením vyznačit oblast zvětšení (zelený čtverec). Klikněte na toto tlačítko a velikost obrazu se přizpůsobí velikosti okna prohlížeče. Kliknutím na toto tlačítko aktivujete zobrazení na celou obrazovku. V menu Video můžete změnit nastavení síťové kamery vztahující se k videu. Nabídku otevřete kliknutím na položku Video v horní části webového rozhraní. K nastavení síťové kamery slouží 5 typů konfigurace. Pro nastavení možnosti určitého nastavení videa přejděte na něj kurzorem myši a objeví se dostupné možnosti.

9 H.264 Když v menu Video zvolíte jako typ videa H.264, můžete nastavit jeho konfiguraci. MJPEG Když v menu Video zvolíte jako typ videa MJPEG, můžete nastavit jeho konfiguraci. V níže uvedené tabulce uvádíme popis všech dostupných nastavení: Video Resolution Mění rozlišení videa. Dostupné možnosti jsou 1280 x 1024, 640 x 480 a 320 x 240. Vyšší rozlišení nabízí lepší kvalitu videa a víc detailů, ale vyžaduje větší šířku pásma. Video Quality Mění kvalitu videa. Dostupných je 5 možností od nejnižší ( Lowest ) po nejvyšší ( Highest ). Výběrem vyšší úrovně získáte lepší kvalitu videa, ale zaberete větší šířku pásma. Frame Rate Mění snímkovací frekvenci. Dostupné možnosti jsou od 30 do 1 a indikují, kolik video rámečků bude kamera každou sekundu vysílat. Vyšší snímkovací frekvence poskytuje plynulejší sledování obrazu, přičemž nedochází ke ztrátě detailů. Vyžaduje však větší šířku pásma. Pokud používáte kameru v slabé síti, může být prospěšné. když vyberete nižší snímkovací frekvence. Klikněte na Apply, aby se změny projevily. V níže uvedené tabulce uvádíme popis všech dostupných nastavení: Video Resolution Mění rozlišení videa. Dostupné možnosti jsou 1280 x 1024, 640 x 480 a 320 x 240. Vyšší rozlišení nabízí lepší kvalitu videa a víc detailů, ale vyžaduje větší šířku pásma. Video Quality Mění kvalitu videa. Dostupných je 5 možností od nejnižší ( Lowest ) po nejvyšší ( Highest ). Výběrem vyšší úrovně získáte lepší kvalitu videa, ale zaberete větší šířku pásma. Frame Rate Mění snímkovací frekvenci. Dostupné možnosti jsou od 30 do 1 a indikují, kolik video rámečků bude kamera každou sekundu vysílat. Vyšší snímkovací frekvence poskytuje plynulejší sledování obrazu, přičemž nedochází ke ztrátě detailů. Vyžaduje však větší šířku pásma. Pokud používáte kameru v slabé síti, může být prospěšný výběr nižší snímkovací frekvence. Klikněte na Apply, aby se změny projevily. OSD Když potřebujete zobrazit informace týkající se kamery, jako název kamery nebo aktuální datum a čas, můžete k tomu použít menu zobrazení na obrazovce (OSD = On-Screen Display). MPEG4 Když v menu Video zvolíte jako typ videa MPEG4, můžete nastavit jeho konfiguraci. V níže uvedené tabulce uvádíme popis všech dostupných nastavení: V níže uvedené tabulce uvádíme popis všech dostupných nastavení: Video Resolution Mění rozlišení videa. Dostupné možnosti jsou 1024 x 768, 640 x 480 a 320 x 240. Vyšší rozlišení nabízí lepší kvalitu videa a víc detailů, ale vyžaduje větší šířku pásma. Video Quality Mění kvalitu videa. Dostupných je 5 možností od nejnižší ( Lowest ) po nejvyšší ( Highest ). Výběrem vyšší úrovně získáte lepší kvalitu videa, ale zaberete větší šířku pásma. Frame Rate Mění snímkovací frekvenci. Dostupné možnosti jsou od 30 do 1 a indikují, kolik video rámečků bude kamera každou sekundu vysílat. Vyšší snímkovací frekvence poskytuje plynulejší sledování obrazu, přičemž nedochází ke ztrátě detailů. Vyžaduje však větší šířku pásma. Pokud používáte kameru v slabé síti, může být prospěšný výběr nižší snímkovací frekvence. On-Screen Display Show Camera Name Show Date Show Time Pro povolení zobrazení menu na obrazovce zvolte Enable (informace o kameře se budou zobrazovat na obrazovce spolu s obrazem z kamery. Funkci vypnete volbou Disable. Pro zobrazování názvu kamery na obrazu z kamery zvolte Enable. Funkci vypnete volbou Disable. Když zvolíte Enable, zobrazí se na obrazu z kamery aktuální datum. Funkci vypnete volbou Disable. Když zvolíte Enable, zobrazí se na obrazu z kamery aktuální čas. Funkci vypnete volbou Disable. Klikněte na Apply, aby se změny projevily. Když povolíte OSD, budou se vybrané položky OSD zobrazovat následujícím způsobem: Klikněte na Apply, aby se změny projevily.

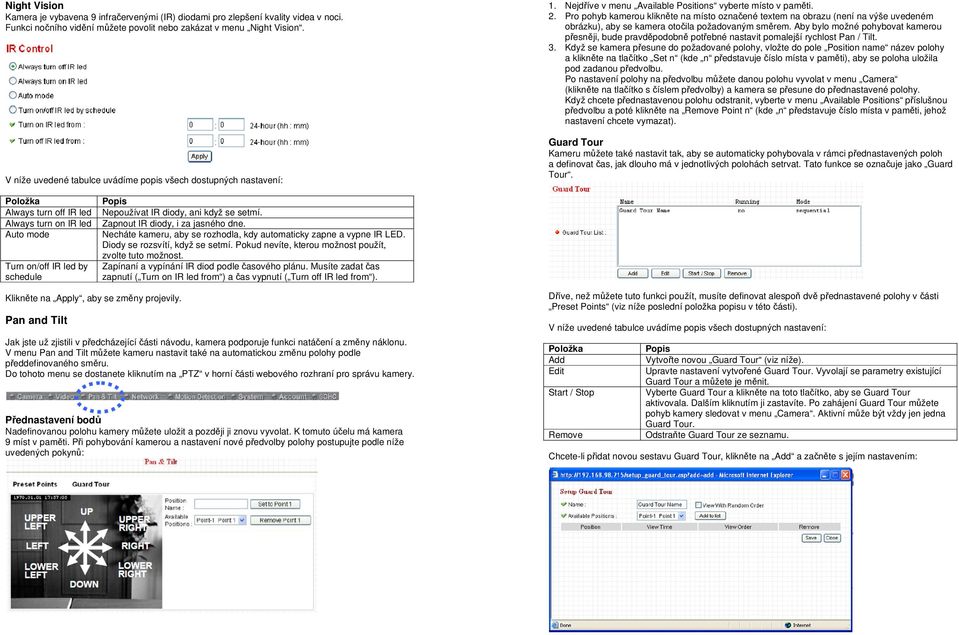

10 Night Vision Kamera je vybavena 9 infračervenými (IR) diodami pro zlepšení kvality videa v noci. Funkci nočního vidění můžete povolit nebo zakázat v menu Night Vision. V níže uvedené tabulce uvádíme popis všech dostupných nastavení: 1. Nejdříve v menu Available Positions vyberte místo v paměti. 2. Pro pohyb kamerou klikněte na místo označené textem na obrazu (není na výše uvedeném obrázku), aby se kamera otočila požadovaným směrem. Aby bylo možné pohybovat kamerou přesněji, bude pravděpodobně potřebné nastavit pomalejší rychlost Pan / Tilt. 3. Když se kamera přesune do požadované polohy, vložte do pole Position name název polohy a klikněte na tlačítko Set n (kde n představuje číslo místa v paměti), aby se poloha uložila pod zadanou předvolbu. Po nastavení polohy na předvolbu můžete danou polohu vyvolat v menu Camera (klikněte na tlačítko s číslem předvolby) a kamera se přesune do přednastavené polohy. Když chcete přednastavenou polohu odstranit, vyberte v menu Available Positions příslušnou předvolbu a poté klikněte na Remove Point n (kde n představuje číslo místa v paměti, jehož nastavení chcete vymazat). Guard Tour Kameru můžete také nastavit tak, aby se automaticky pohybovala v rámci přednastavených poloh a definovat čas, jak dlouho má v jednotlivých polohách setrvat. Tato funkce se označuje jako Guard Tour. Always turn off IR led Always turn on IR led Auto mode Turn on/off IR led by schedule Nepoužívat IR diody, ani když se setmí. Zapnout IR diody, i za jasného dne. Necháte kameru, aby se rozhodla, kdy automaticky zapne a vypne IR LED. Diody se rozsvítí, když se setmí. Pokud nevíte, kterou možnost použít, zvolte tuto možnost. Zapínaní a vypínání IR diod podle časového plánu. Musíte zadat čas zapnutí ( Turn on IR led from ) a čas vypnutí ( Turn off IR led from ). Klikněte na Apply, aby se změny projevily. Pan and Tilt Jak jste už zjistili v předcházející části návodu, kamera podporuje funkci natáčení a změny náklonu. V menu Pan and Tilt můžete kameru nastavit také na automatickou změnu polohy podle předdefinovaného směru. Do tohoto menu se dostanete kliknutím na PTZ v horní části webového rozhraní pro správu kamery. Přednastavení bodů Nadefinovanou polohu kamery můžete uložit a později ji znovu vyvolat. K tomuto účelu má kamera 9 míst v paměti. Při pohybování kamerou a nastavení nové předvolby polohy postupujte podle níže uvedených pokynů: Dříve, než můžete tuto funkci použít, musíte definovat alespoň dvě přednastavené polohy v části Preset Points (viz níže poslední položka popisu v této části). V níže uvedené tabulce uvádíme popis všech dostupných nastavení: Add Edit Start / Stop Remove Vytvořte novou Guard Tour (viz níže). Upravte nastavení vytvořené Guard Tour. Vyvolají se parametry existující Guard Tour a můžete je měnit. Vyberte Guard Tour a klikněte na toto tlačítko, aby se Guard Tour aktivovala. Dalším kliknutím ji zastavíte. Po zahájení Guard Tour můžete pohyb kamery sledovat v menu Camera. Aktivní může být vždy jen jedna Guard Tour. Odstraňte Guard Tour ze seznamu. Chcete-li přidat novou sestavu Guard Tour, klikněte na Add a začněte s jejím nastavením:

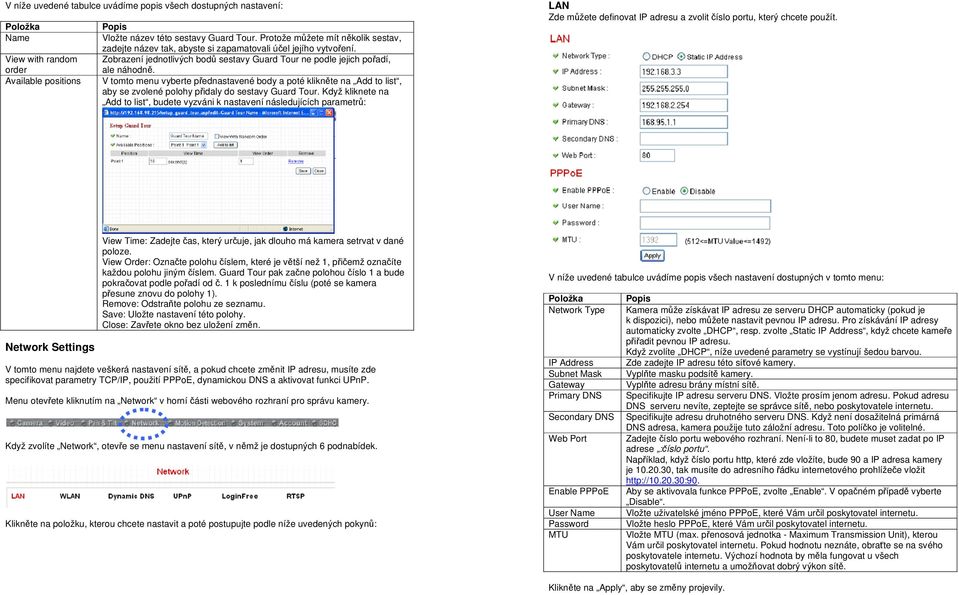

11 V níže uvedené tabulce uvádíme popis všech dostupných nastavení: Name View with random order Available positions Vložte název této sestavy Guard Tour. Protože můžete mít několik sestav, zadejte název tak, abyste si zapamatovali účel jejího vytvoření. Zobrazení jednotlivých bodů sestavy Guard Tour ne podle jejich pořadí, ale náhodně. V tomto menu vyberte přednastavené body a poté klikněte na Add to list, aby se zvolené polohy přidaly do sestavy Guard Tour. Když kliknete na Add to list, budete vyzváni k nastavení následujících parametrů: LAN Zde můžete definovat IP adresu a zvolit číslo portu, který chcete použít. Network Settings View Time: Zadejte čas, který určuje, jak dlouho má kamera setrvat v dané poloze. View Order: Označte polohu číslem, které je větší než 1, přičemž označíte každou polohu jiným číslem. Guard Tour pak začne polohou číslo 1 a bude pokračovat podle pořadí od č. 1 k poslednímu číslu (poté se kamera přesune znovu do polohy 1). Remove: Odstraňte polohu ze seznamu. Save: Uložte nastavení této polohy. Close: Zavřete okno bez uložení změn. V tomto menu najdete veškerá nastavení sítě, a pokud chcete změnit IP adresu, musíte zde specifikovat parametry TCP/IP, použití PPPoE, dynamickou DNS a aktivovat funkci UPnP. Menu otevřete kliknutím na Network v horní části webového rozhraní pro správu kamery. Když zvolíte Network, otevře se menu nastavení sítě, v němž je dostupných 6 podnabídek. Klikněte na položku, kterou chcete nastavit a poté postupujte podle níže uvedených pokynů: V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu: Network Type IP Address Subnet Mask Gateway Primary DNS Secondary DNS Web Port Enable PPPoE User Name Password MTU Kamera může získávat IP adresu ze serveru DHCP automaticky (pokud je k dispozici), nebo můžete nastavit pevnou IP adresu. Pro získávání IP adresy automaticky zvolte DHCP, resp. zvolte Static IP Address, když chcete kameře přiřadit pevnou IP adresu. Když zvolíte DHCP, níže uvedené parametry se vystínují šedou barvou. Zde zadejte IP adresu této síťové kamery. Vyplňte masku podsítě kamery. Vyplňte adresu brány místní sítě. Specifikujte IP adresu serveru DNS. Vložte prosím jenom adresu. Pokud adresu DNS serveru nevíte, zeptejte se správce sítě, nebo poskytovatele internetu. Specifikujte adresu druhotného serveru DNS. Když není dosažitelná primárná DNS adresa, kamera použije tuto záložní adresu. Toto políčko je volitelné. Zadejte číslo portu webového rozhraní. Není-li to 80, budete muset zadat po IP adrese :číslo portu. Například, když číslo portu http, které zde vložíte, bude 90 a IP adresa kamery je , tak musíte do adresního řádku internetového prohlížeče vložit Aby se aktivovala funkce PPPoE, zvolte Enable. V opačném případě vyberte Disable. Vložte uživatelské jméno PPPoE, které Vám určil poskytovatel internetu. Vložte heslo PPPoE, které Vám určil poskytovatel internetu. Vložte MTU (max. přenosová jednotka - Maximum Transmission Unit), kterou Vám určil poskytovatel internetu. Pokud hodnotu neznáte, obraťte se na svého poskytovatele internetu. Výchozí hodnota by měla fungovat u všech poskytovatelů internetu a umožňovat dobrý výkon sítě. Klikněte na Apply, aby se změny projevily.

12 WLAN SSID Channel Wireless Key Self PinCode Configure via Push Button Configure via PinCode Zadejte název bezdrátového přístupového bodu, k němuž se chcete připojit. Název by neměl obsahovat víc než 32 alfanumerických znaků. Když vyberete výše uvedený přístupový bod, jeho SSID se v poli vyplní automaticky. Pokud se však SSID neobjeví (protože název je skrytý), musíte jej předem znát a vyplnit v tomto políčku, protože jinak se k němu nebudete moci připojit. Vyberte kanál, který chcete používat. Jestliže je typ sítě Infrastructure, kanál se vybere automaticky v souladu s kanálem, který využívá přístupový bod. Číslo kanálu můžete sami vybrat jen v případě, když se jedná o typ sítě Adhoc. Zadejte šifrovací klíč zvoleného přístupového bodu. Klíč se vyžaduje, když zvolený přístupový bod používá šifrování. Zde se zobrazuje pin kód WPS pro připojení k přístupovému bodu, který používá WPS zabezpečení. Toto číslo musíte zadat v přístupovém bodu pro vytvoření WPS připojení. Klikněte na toto tlačítko a kamera přejde po dobu 120 sekund do WPS připojení pomocí tlačítka PBC. Pro vytvoření WPS připojení stiskněte během 120 sekund na bezdrátovém přístupovém bodě, k němuž se chcete připojit tlačítko Start PBC (zbývající čas se bude ukazovat na tlačítku). Pokud po 120 sekundách nelze spojení navázat objeví se dialogové okno a tlačítko Start PBC můžete stisknout znovu. Pokud máte WPS PIN kód k přístupovému bodu. Můžete ho zadat zde a stisknout tlačítko Start PIN pro vytvoření připojení. V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu: Wireless Connection Network Type Available Networks Zvolte Enable, aby se na kameře aktivovala funkce bezdrátové sítě. Když chcete funkci zakázat, klikněte na Disable. Zvolte typ sítě pro bezdrátové připojení. Dostupné možnosti jsou: Infrastructure (připojení síťové kamery k přístupovému bodu) a Adhoc (tato síťová kamera se stane samostatným přístupovým bodem a ostatní počítače / zařízení se k ní můžou připojit bez přístupového bodu). Adhoc připojení můžete zvolit, když nemáte k dispozici žádný přístupový bod, ale Váš počítač je vybaven síťovou kartou. Připojení Infrastructure zvolte, pokud máte bezdrátový přístupový bod a máte počítače s kabelovým připojením k síti. Zde se zobrazují všechny přístupové body, které kamera našla. Vězte, že ne všechny body se budou zobrazovat současně. Pokud se přístupový bod, k němuž se hodláte připojit, nezobrazuje, budete muset kliknout (i opakovaně) na tlačítko Refresh, dokud se požadovaná síť nezobrazí. Níže je uveden popis všech dostupných nastavení: Connect: Zde si můžete zvolit bezdrátový přístupový bod, k němuž se chcete připojit. SSID: Zde se zobrazí názvy všech dostupných přístupových bodů. Některé přístupové body můžou mít SSID skryté a v takovém případě je budete muset identifikovat podle jejich MAC adresy. MAC Address: Pokud se v blízkosti nachází mnoho přístupových bodů, nebo některé z přístupových bodů mají skrytý název, můžete je rozlišit pomocí MAC adresy. Signal: Ukazuje sílu signálu různých přístupových bodů. Channel: Ukazuje kanál bezdrátového přístupového bodu. Encryption: Ukazuje typ šifrování používaný přístupovým bodem. Pokud se chcete připojit k určitému přístupovému bodu, musíte použít stejný typ šifrování. Jestliže přístupový bod nepoužívá šifrování, objeví se zde disabled. Network Type: Ukazuje typ sítě určitého přístupového bodu (Infrastructure nebo Adhoc ). Dynamic DNS Pokud Vám poskytovatel internetu nedal pevnou internetovou IP adresu (tj. internetová adresa, kterou požíváte pro přístup k internetu, není stále stejná podrobnější informace získáte u svého poskytovatele internetu), můžete pro zjištění IP adresy síťové kamery použít tuto funkci, l když jste mimo domov nebo kancelář. Předtím než budete moci tuto funkci použít, budete si muset vytvořit účet na dyndns.org ( Podrobné pokyny k vytvoření nového účtu najdete na webové stránce dyndns.org. V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu: Enable DDNS Provider Host Name User Name Password Klikněte na Apply, aby se změny projevily. Pro aktivaci funkce Dynamic DNS kamery zvolte Enable. Pokud chcete funkci zakázat, klikněte na Disable. Zde zadejte poskytovatele služby DDNS. Aktuálně je k dispozici jen dyndns.org. Vložte název hostitele DDNS. Vložte uživatelské jméno uživatele DDNS. Musí být stejné, jako jméno, které používáte na dyndns.org. Vložte DDNS heslo, které musí být stejné, jako heslo, používané na dyndns.org.

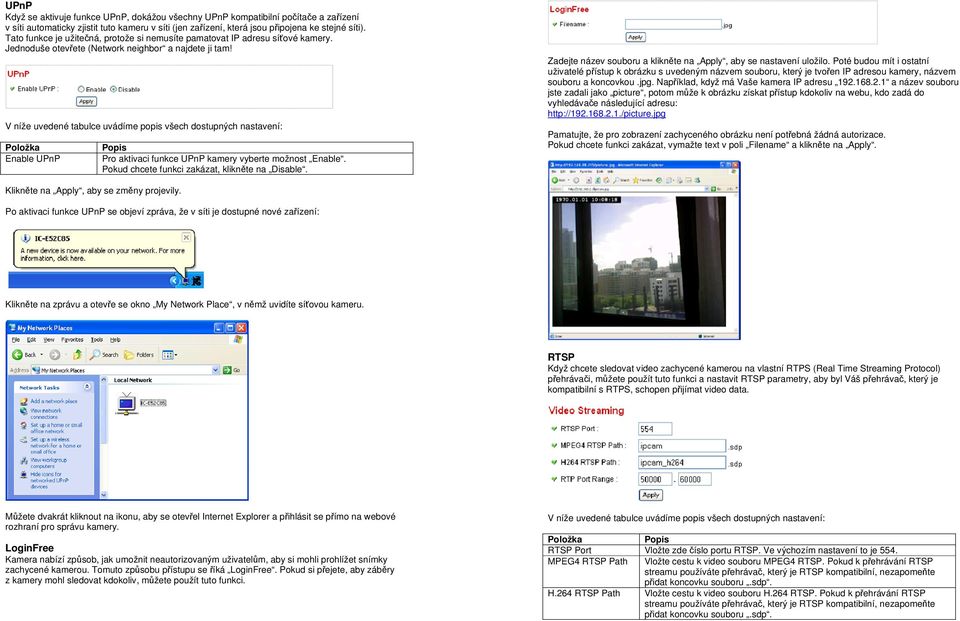

13 UPnP Když se aktivuje funkce UPnP, dokážou všechny UPnP kompatibilní počítače a zařízení v síti automaticky zjistit tuto kameru v síti (jen zařízení, která jsou připojena ke stejné síti). Tato funkce je užitečná, protože si nemusíte pamatovat IP adresu síťové kamery. Jednoduše otevřete (Network neighbor a najdete ji tam! V níže uvedené tabulce uvádíme popis všech dostupných nastavení: Enable UPnP Pro aktivaci funkce UPnP kamery vyberte možnost Enable. Pokud chcete funkci zakázat, klikněte na Disable. Zadejte název souboru a klikněte na Apply, aby se nastavení uložilo. Poté budou mít i ostatní uživatelé přístup k obrázku s uvedeným názvem souboru, který je tvořen IP adresou kamery, názvem souboru a koncovkou.jpg. Například, když má Vaše kamera IP adresu a název souboru jste zadali jako picture, potom může k obrázku získat přístup kdokoliv na webu, kdo zadá do vyhledávače následující adresu: Pamatujte, že pro zobrazení zachyceného obrázku není potřebná žádná autorizace. Pokud chcete funkci zakázat, vymažte text v poli Filename a klikněte na Apply. Klikněte na Apply, aby se změny projevily. Po aktivaci funkce UPnP se objeví zpráva, že v síti je dostupné nové zařízení: Klikněte na zprávu a otevře se okno My Network Place, v němž uvidíte síťovou kameru. RTSP Když chcete sledovat video zachycené kamerou na vlastní RTPS (Real Time Streaming Protocol) přehrávači, můžete použít tuto funkci a nastavit RTSP parametry, aby byl Váš přehrávač, který je kompatibilní s RTPS, schopen přijímat video data. Můžete dvakrát kliknout na ikonu, aby se otevřel Internet Explorer a přihlásit se přímo na webové rozhraní pro správu kamery. LoginFree Kamera nabízí způsob, jak umožnit neautorizovaným uživatelům, aby si mohli prohlížet snímky zachycené kamerou. Tomuto způsobu přístupu se říká LoginFree. Pokud si přejete, aby záběry z kamery mohl sledovat kdokoliv, můžete použít tuto funkci. V níže uvedené tabulce uvádíme popis všech dostupných nastavení: RTSP Port Vložte zde číslo portu RTSP. Ve výchozím nastavení to je 554. MPEG4 RTSP Path Vložte cestu k video souboru MPEG4 RTSP. Pokud k přehrávání RTSP streamu používáte přehrávač, který je RTSP kompatibilní, nezapomeňte přidat koncovku souboru.sdp. H.264 RTSP Path Vložte cestu k video souboru H.264 RTSP. Pokud k přehrávání RTSP streamu používáte přehrávač, který je RTSP kompatibilní, nezapomeňte přidat koncovku souboru.sdp.

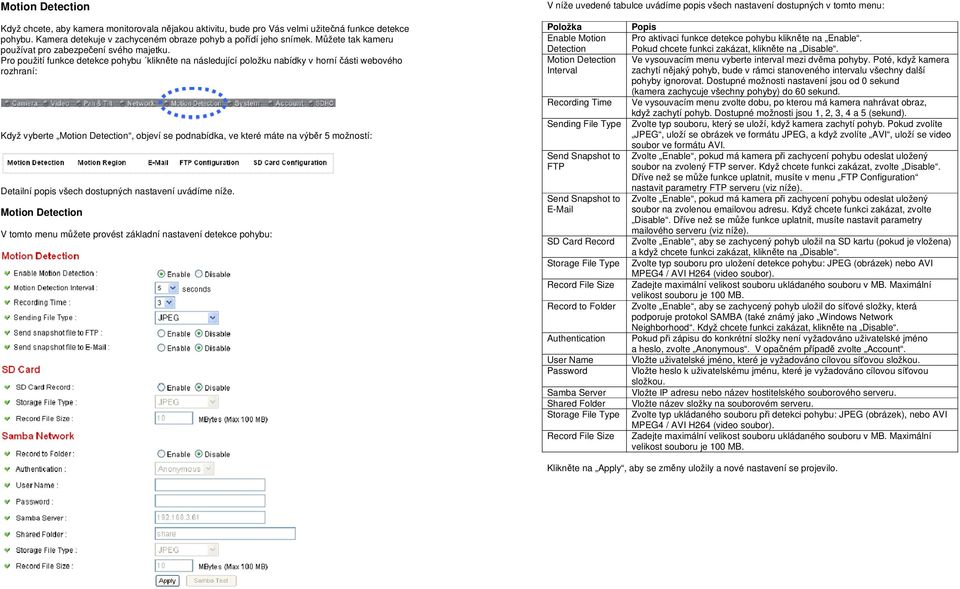

14 Motion Detection V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu: Když chcete, aby kamera monitorovala nějakou aktivitu, bude pro Vás velmi užitečná funkce detekce pohybu. Kamera detekuje v zachyceném obraze pohyb a pořídí jeho snímek. Můžete tak kameru používat pro zabezpečení svého majetku. Pro použití funkce detekce pohybu klikněte na následující položku nabídky v horní části webového rozhraní: Když vyberte Motion Detection, objeví se podnabídka, ve které máte na výběr 5 možností: Detailní popis všech dostupných nastavení uvádíme níže. Motion Detection V tomto menu můžete provést základní nastavení detekce pohybu: Enable Motion Detection Motion Detection Interval Recording Time Sending File Type Send Snapshot to FTP Send Snapshot to SD Card Record Storage File Type Record File Size Record to Folder Authentication User Name Password Samba Server Shared Folder Storage File Type Record File Size Pro aktivaci funkce detekce pohybu klikněte na Enable. Pokud chcete funkci zakázat, klikněte na Disable. Ve vysouvacím menu vyberte interval mezi dvěma pohyby. Poté, když kamera zachytí nějaký pohyb, bude v rámci stanoveného intervalu všechny další pohyby ignorovat. Dostupné možnosti nastavení jsou od 0 sekund (kamera zachycuje všechny pohyby) do 60 sekund. Ve vysouvacím menu zvolte dobu, po kterou má kamera nahrávat obraz, když zachytí pohyb. Dostupné možnosti jsou 1, 2, 3, 4 a 5 (sekund). Zvolte typ souboru, který se uloží, když kamera zachytí pohyb. Pokud zvolíte JPEG, uloží se obrázek ve formátu JPEG, a když zvolíte AVI, uloží se video soubor ve formátu AVI. Zvolte Enable, pokud má kamera při zachycení pohybu odeslat uložený soubor na zvolený FTP server. Když chcete funkci zakázat, zvolte Disable. Dříve než se může funkce uplatnit, musíte v menu FTP Configuration nastavit parametry FTP serveru (viz níže). Zvolte Enable, pokud má kamera při zachycení pohybu odeslat uložený soubor na zvolenou ovou adresu. Když chcete funkci zakázat, zvolte Disable. Dříve než se může funkce uplatnit, musíte nastavit parametry mailového serveru (viz níže). Zvolte Enable, aby se zachycený pohyb uložil na SD kartu (pokud je vložena) a když chcete funkci zakázat, klikněte na Disable. Zvolte typ souboru pro uložení detekce pohybu: JPEG (obrázek) nebo AVI MPEG4 / AVI H264 (video soubor). Zadejte maximální velikost souboru ukládaného souboru v MB. Maximální velikost souboru je 100 MB. Zvolte Enable, aby se zachycený pohyb uložil do síťové složky, která podporuje protokol SAMBA (také známý jako Windows Network Neighborhood. Když chcete funkci zakázat, klikněte na Disable. Pokud při zápisu do konkrétní složky není vyžadováno uživatelské jméno a heslo, zvolte Anonymous. V opačném případě zvolte Account. Vložte uživatelské jméno, které je vyžadováno cílovou síťovou složkou. Vložte heslo k uživatelskému jménu, které je vyžadováno cílovou síťovou složkou. Vložte IP adresu nebo název hostitelského souborového serveru. Vložte název složky na souborovém serveru. Zvolte typ ukládaného souboru při detekci pohybu: JPEG (obrázek), nebo AVI MPEG4 / AVI H264 (video soubor). Zadejte maximální velikost souboru ukládaného souboru v MB. Maximální velikost souboru je 100 MB. Klikněte na Apply, aby se změny uložily a nové nastavení se projevilo.

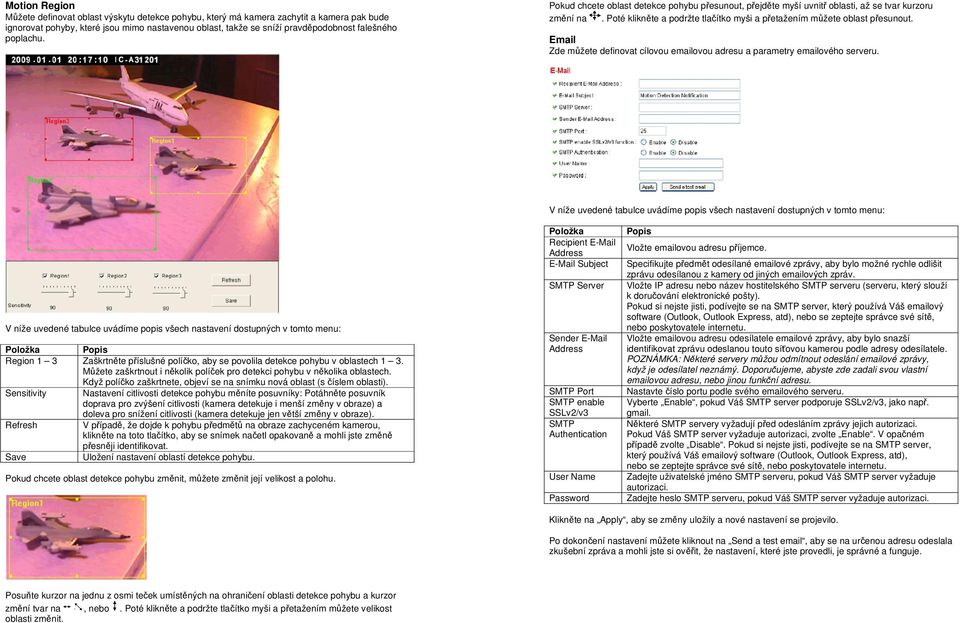

15 Motion Region Můžete definovat oblast výskytu detekce pohybu, který má kamera zachytit a kamera pak bude ignorovat pohyby, které jsou mimo nastavenou oblast, takže se sníží pravděpodobnost falešného poplachu. Pokud chcete oblast detekce pohybu přesunout, přejděte myší uvnitř oblasti, až se tvar kurzoru změní na. Poté klikněte a podržte tlačítko myši a přetažením můžete oblast přesunout. Zde můžete definovat cílovou ovou adresu a parametry ového serveru. V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu: V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu: Region 1 3 Zaškrtněte příslušné políčko, aby se povolila detekce pohybu v oblastech 1 3. Můžete zaškrtnout i několik políček pro detekci pohybu v několika oblastech. Když políčko zaškrtnete, objeví se na snímku nová oblast (s číslem oblasti). Sensitivity Nastavení citlivosti detekce pohybu měníte posuvníky: Potáhněte posuvník doprava pro zvýšení citlivosti (kamera detekuje i menší změny v obraze) a doleva pro snížení citlivosti (kamera detekuje jen větší změny v obraze). Refresh V případě, že dojde k pohybu předmětů na obraze zachyceném kamerou, klikněte na toto tlačítko, aby se snímek načetl opakovaně a mohli jste změně přesněji identifikovat. Save Uložení nastavení oblastí detekce pohybu. Pokud chcete oblast detekce pohybu změnit, můžete změnit její velikost a polohu. Recipient Address Subject SMTP Server Sender Address SMTP Port SMTP enable SSLv2/v3 SMTP Authentication User Name Password Vložte ovou adresu příjemce. Specifikujte předmět odesílané ové zprávy, aby bylo možné rychle odlišit zprávu odesílanou z kamery od jiných ových zpráv. Vložte IP adresu nebo název hostitelského SMTP serveru (serveru, který slouží k doručování elektronické pošty). Pokud si nejste jisti, podívejte se na SMTP server, který používá Váš ový software (Outlook, Outlook Express, atd), nebo se zeptejte správce své sítě, nebo poskytovatele internetu. Vložte ovou adresu odesílatele ové zprávy, aby bylo snazší identifikovat zprávu odeslanou touto síťovou kamerou podle adresy odesílatele. POZNÁMKA: Některé servery můžou odmítnout odeslání ové zprávy, když je odesílatel neznámý. Doporučujeme, abyste zde zadali svou vlastní ovou adresu, nebo jinou funkční adresu. Nastavte číslo portu podle svého ového serveru. Vyberte Enable, pokud Váš SMTP server podporuje SSLv2/v3, jako např. gmail. Některé SMTP servery vyžadují před odesláním zprávy jejich autorizaci. Pokud Váš SMTP server vyžaduje autorizaci, zvolte Enable. V opačném případě zvolte Disable. Pokud si nejste jisti, podívejte se na SMTP server, který používá Váš ový software (Outlook, Outlook Express, atd), nebo se zeptejte správce své sítě, nebo poskytovatele internetu. Zadejte uživatelské jméno SMTP serveru, pokud Váš SMTP server vyžaduje autorizaci. Zadejte heslo SMTP serveru, pokud Váš SMTP server vyžaduje autorizaci. Klikněte na Apply, aby se změny uložily a nové nastavení se projevilo. Po dokončení nastavení můžete kliknout na Send a test , aby se na určenou adresu odeslala zkušební zpráva a mohli jste si ověřit, že nastavení, které jste provedli, je správné a funguje. Posuňte kurzor na jednu z osmi teček umístěných na ohraničení oblasti detekce pohybu a kurzor změní tvar na, nebo. Poté klikněte a podržte tlačítko myši a přetažením můžete velikost oblasti změnit.

16 FTP Configuration Zde nastavujete parametry FTP severu. System Info Toto menu můžete použít pro získání provozních informací ke kameře. Pokud vyberete položku System Info, objeví se podnabídka, ve které máte možnost otevřít další možnosti viz níže uvedený podrobnější popis. V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu: FTP Sever FTP Port User Name Password Remote Folder Passive Mode Vložte IP adresu nebo název hostitele FTP severu, který chcete používat. Vložte číslo portu FTP severu, který chcete používat. Zadejte uživatelské jméno FTP serveru, který chcete používat. Zadejte heslo FTP serveru, který chcete používat. Zadejte název vzdálené složky na FTP serveru. Pokud zde žádnou složku nespecifikujte, načtené obrázkové, resp. video soubory se budou ukládat přímo do kořenového adresáře FTP serveru. V případě pochybností se obraťte na správce FTP serveru, který Vám řekne, kterou složku máte k danému účelu použít. Některá uživatelská jména můžou mít určitá omezení a proto a nemůžou ukládat soubory do adresáře, který uživatel nevlastní. Zvolte Enable, když chcete k odesílání souborů používat pasivní režim, nebo zvolte Disable. Když nechcete používat pasivní režim. Některé FTP servery vyžadují pasivní režim. V případě pochybností se obraťte na správce FTP serveru. Většina FTP serverů bude fungovat v obou režimech, ale pokud zjistíte, že v běžném režimu FTP server nefunguje, zkuste pasivní režim. Klikněte na Apply, aby se změny uložily a nové nastavení se projevilo. Po dokončení nastavení můžete kliknout na Upload a test file, aby se na FTP server odeslal zkušební soubor a mohli jste si ověřit, že nastavení, které jste provedli, je správné a funguje. Card Configuration Pod touto položkou definujete název souboru a složky při ukládání souborů na SD kartu. Camera Information Zde můžete nastavit jméno a heslo správce kamery. V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu: Camera Name Password Confirm Password Vložte zde název této síťové kamery, který bude možné později použít pro identifikaci kamery, pokud budete mít ve stejné síti více kamer. Výchozí název kamery se skládá ze znaků IC- a z posledních 6 znaků MAC adresy kamery. Název můžete změnit, abyste si jej lépe zapamatovali, ale nikdy nedávejte všem kamerám v síti stejný název. Určete heslo, které bude sloužit pro uživatelské jméno admin (jedná se o heslo, které potřebujete, když se přihlašujete jako admin k webovému rozhraní pro správu kamery. Zadejte znovu stejné heslo pro potvrzení, že nedošlo k překlepu. Klikněte na Apply, aby se změny uložily a nové nastavení se projevilo. Date / Time Setting Toto nastavení Vám pomůže změnit datum a čas systémových hodin v kameře. Změnu můžete provést manuálně, nebo můžete využít síťový časový protokol (NTP), aby se čas nastavil automaticky. V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu: Enable Cycle Zaškrtněte toto políčko, když chcete, aby kamera automaticky mazala nejstarší Recording soubory a uvolnilo se tak místo pro nové záznamy, když se SD karta zaplní. V opačném případě nechte políčko prázdné. File Name Prefix Určete text, který se bude vkládat před řadou číslic v názvu souboru. Destination Určete název složky, do které bude kamera ukládat obrázky a video soubory. Folder Klikněte na Apply, aby se změny uložily a nové nastavení se projevilo. V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu:

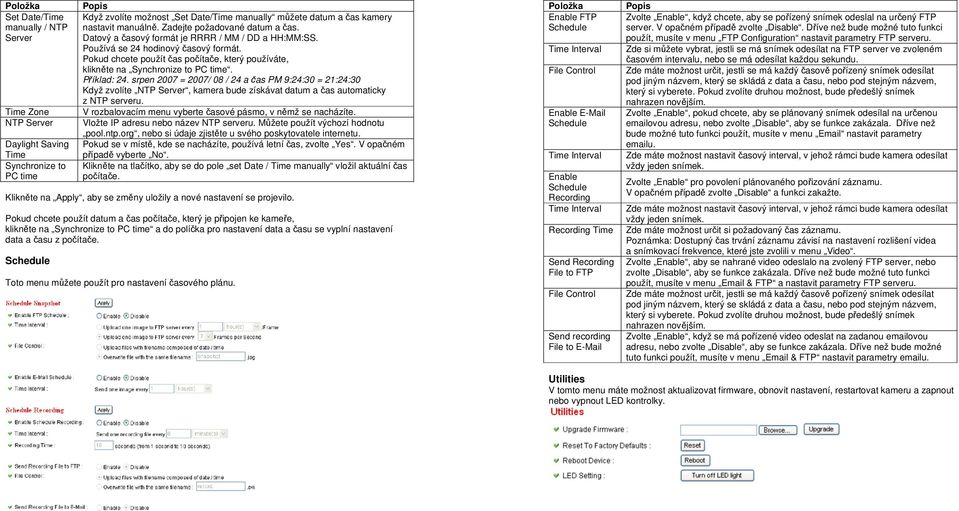

17 Set Date/Time manually / NTP Server Time Zone NTP Server Daylight Saving Time Synchronize to PC time Když zvolíte možnost Set Date/Time manually můžete datum a čas kamery nastavit manuálně. Zadejte požadované datum a čas. Datový a časový formát je RRRR / MM / DD a HH:MM:SS. Používá se 24 hodinový časový formát. Pokud chcete použít čas počítače, který používáte, klikněte na Synchronize to PC time. Příklad: 24. srpen 2007 = 2007/ 08 / 24 a čas PM 9:24:30 = 21:24:30 Když zvolíte NTP Server, kamera bude získávat datum a čas automaticky z NTP serveru. V rozbalovacím menu vyberte časové pásmo, v němž se nacházíte. Vložte IP adresu nebo název NTP serveru. Můžete použít výchozí hodnotu pool.ntp.org, nebo si údaje zjistěte u svého poskytovatele internetu. Pokud se v místě, kde se nacházíte, používá letní čas, zvolte Yes. V opačném případě vyberte No. Klikněte na tlačítko, aby se do pole set Date / Time manually vložil aktuální čas počítače. Klikněte na Apply, aby se změny uložily a nové nastavení se projevilo. Pokud chcete použít datum a čas počítače, který je připojen ke kameře, klikněte na Synchronize to PC time a do políčka pro nastavení data a času se vyplní nastavení data a času z počítače. Schedule Toto menu můžete použít pro nastavení časového plánu. Enable FTP Schedule Time Interval File Control Enable Schedule Time Interval Enable Schedule Recording Time Interval Recording Time Send Recording File to FTP File Control Send recording File to Zvolte Enable, když chcete, aby se pořízený snímek odeslal na určený FTP server. V opačném případě zvolte Disable. Dříve než bude možné tuto funkci použít, musíte v menu FTP Configuration nastavit parametry FTP serveru. Zde si můžete vybrat, jestli se má snímek odesílat na FTP server ve zvoleném časovém intervalu, nebo se má odesílat každou sekundu. Zde máte možnost určit, jestli se má každý časově pořízený snímek odesílat pod jiným názvem, který se skládá z data a času, nebo pod stejným názvem, který si vyberete. Pokud zvolíte druhou možnost, bude předešlý snímek nahrazen novějším. Zvolte Enable, pokud chcete, aby se plánovaný snímek odesílal na určenou ovou adresu, nebo zvolte Disable, aby se funkce zakázala. Dříve než bude možné tuto funkci použít, musíte v menu nastavit parametry u. Zde máte možnost nastavit časový interval, v jehož rámci bude kamera odesílat vždy jeden snímek. Zvolte Enable pro povolení plánovaného pořizování záznamu. V opačném případě zvolte Disable a funkci zakažte. Zde máte možnost nastavit časový interval, v jehož rámci bude kamera odesílat vždy jeden snímek. Zde máte možnost určit si požadovaný čas záznamu. Poznámka: Dostupný čas trvání záznamu závisí na nastavení rozlišení videa a snímkovací frekvence, které jste zvolili v menu Video. Zvolte Enable, aby se nahrané video odeslalo na zvolený FTP server, nebo zvolte Disable, aby se funkce zakázala. Dříve než bude možné tuto funkci použít, musíte v menu & FTP a nastavit parametry FTP serveru. Zde máte možnost určit, jestli se má každý časově pořízený snímek odesílat pod jiným názvem, který se skládá z data a času, nebo pod stejným názvem, který si vyberete. Pokud zvolíte druhou možnost, bude předešlý snímek nahrazen novějším. Zvolte Enable, když se má pořízené video odeslat na zadanou ovou adresu, nebo zvolte Disable, aby se funkce zakázala. Dříve než bude možné tuto funkci použít, musíte v menu & FTP nastavit parametry u. Utilities V tomto menu máte možnost aktualizovat firmware, obnovit nastavení, restartovat kameru a zapnout nebo vypnout LED kontrolky.

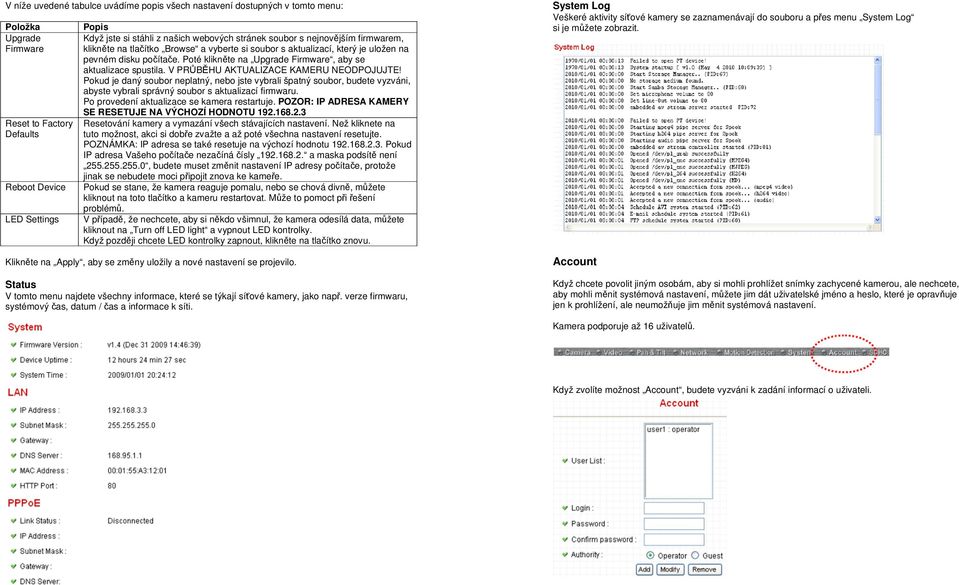

18 V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu: Upgrade Firmware Reset to Factory Defaults Reboot Device LED Settings Když jste si stáhli z našich webových stránek soubor s nejnovějším firmwarem, klikněte na tlačítko Browse a vyberte si soubor s aktualizací, který je uložen na pevném disku počítače. Poté klikněte na Upgrade Firmware, aby se aktualizace spustila. V PRŮBĚHU AKTUALIZACE KAMERU NEODPOJUJTE! Pokud je daný soubor neplatný, nebo jste vybrali špatný soubor, budete vyzváni, abyste vybrali správný soubor s aktualizací firmwaru. Po provedení aktualizace se kamera restartuje. POZOR: IP ADRESA KAMERY SE RESETUJE NA VÝCHOZÍ HODNOTU Resetování kamery a vymazání všech stávajících nastavení. Než kliknete na tuto možnost, akci si dobře zvažte a až poté všechna nastavení resetujte. POZNÁMKA: IP adresa se také resetuje na výchozí hodnotu Pokud IP adresa Vašeho počítače nezačíná čísly a maska podsítě není , budete muset změnit nastavení IP adresy počítače, protože jinak se nebudete moci připojit znova ke kameře. Pokud se stane, že kamera reaguje pomalu, nebo se chová divně, můžete kliknout na toto tlačítko a kameru restartovat. Může to pomoct při řešení problémů. V případě, že nechcete, aby si někdo všimnul, že kamera odesílá data, můžete kliknout na Turn off LED light a vypnout LED kontrolky. Když později chcete LED kontrolky zapnout, klikněte na tlačítko znovu. Klikněte na Apply, aby se změny uložily a nové nastavení se projevilo. Status V tomto menu najdete všechny informace, které se týkají síťové kamery, jako např. verze firmwaru, systémový čas, datum / čas a informace k síti. System Log Veškeré aktivity síťové kamery se zaznamenávají do souboru a přes menu System Log si je můžete zobrazit. Account Když chcete povolit jiným osobám, aby si mohli prohlížet snímky zachycené kamerou, ale nechcete, aby mohli měnit systémová nastavení, můžete jim dát uživatelské jméno a heslo, které je opravňuje jen k prohlížení, ale neumožňuje jim měnit systémová nastavení. Kamera podporuje až 16 uživatelů. Když zvolíte možnost Account, budete vyzváni k zadání informací o uživateli.

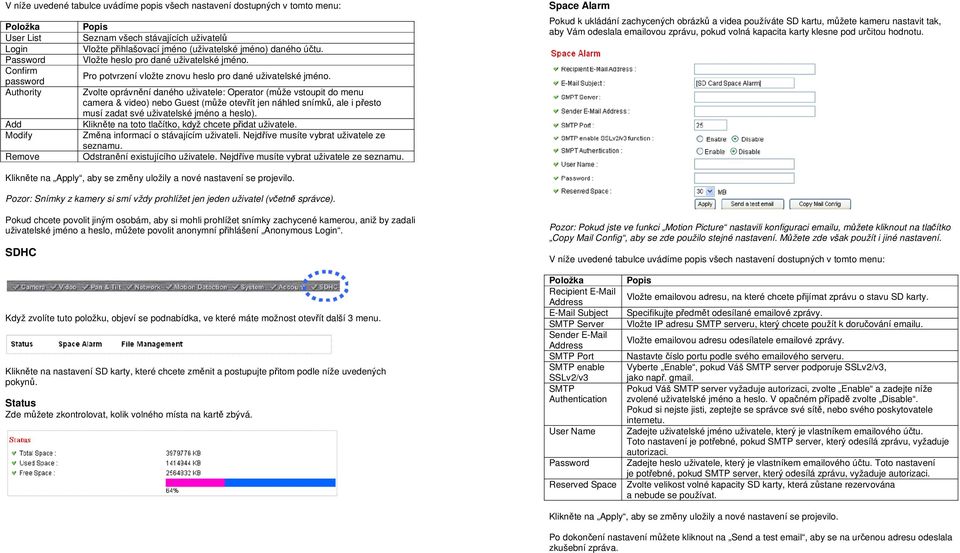

19 V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu: User List Login Password Confirm password Authority Add Modify Remove Seznam všech stávajících uživatelů Vložte přihlašovací jméno (uživatelské jméno) daného účtu. Vložte heslo pro dané uživatelské jméno. Pro potvrzení vložte znovu heslo pro dané uživatelské jméno. Zvolte oprávnění daného uživatele: Operator (může vstoupit do menu camera & video) nebo Guest (může otevřít jen náhled snímků, ale i přesto musí zadat své uživatelské jméno a heslo). Klikněte na toto tlačítko, když chcete přidat uživatele. Změna informací o stávajícím uživateli. Nejdříve musíte vybrat uživatele ze seznamu. Odstranění existujícího uživatele. Nejdříve musíte vybrat uživatele ze seznamu. Space Alarm Pokud k ukládání zachycených obrázků a videa používáte SD kartu, můžete kameru nastavit tak, aby Vám odeslala ovou zprávu, pokud volná kapacita karty klesne pod určitou hodnotu. Klikněte na Apply, aby se změny uložily a nové nastavení se projevilo. Pozor: Snímky z kamery si smí vždy prohlížet jen jeden uživatel (včetně správce). Pokud chcete povolit jiným osobám, aby si mohli prohlížet snímky zachycené kamerou, aniž by zadali uživatelské jméno a heslo, můžete povolit anonymní přihlášení Anonymous Login. SDHC Pozor: Pokud jste ve funkci Motion Picture nastavili konfiguraci u, můžete kliknout na tlačítko Copy Mail Config, aby se zde použilo stejné nastavení. Můžete zde však použít i jiné nastavení. V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu: Když zvolíte tuto položku, objeví se podnabídka, ve které máte možnost otevřít další 3 menu. Klikněte na nastavení SD karty, které chcete změnit a postupujte přitom podle níže uvedených pokynů. Status Zde můžete zkontrolovat, kolik volného místa na kartě zbývá. Recipient Address Subject SMTP Server Sender Address SMTP Port SMTP enable SSLv2/v3 SMTP Authentication User Name Password Reserved Space Vložte ovou adresu, na které chcete přijímat zprávu o stavu SD karty. Specifikujte předmět odesílané ové zprávy. Vložte IP adresu SMTP serveru, který chcete použít k doručování u. Vložte ovou adresu odesílatele ové zprávy. Nastavte číslo portu podle svého ového serveru. Vyberte Enable, pokud Váš SMTP server podporuje SSLv2/v3, jako např. gmail. Pokud Váš SMTP server vyžaduje autorizaci, zvolte Enable a zadejte níže zvolené uživatelské jméno a heslo. V opačném případě zvolte Disable. Pokud si nejste jisti, zeptejte se správce své sítě, nebo svého poskytovatele internetu. Zadejte uživatelské jméno uživatele, který je vlastníkem ového účtu. Toto nastavení je potřebné, pokud SMTP server, který odesílá zprávu, vyžaduje autorizaci. Zadejte heslo uživatele, který je vlastníkem ového účtu. Toto nastavení je potřebné, pokud SMTP server, který odesílá zprávu, vyžaduje autorizaci. Zvolte velikost volné kapacity SD karty, která zůstane rezervována a nebude se používat. Klikněte na Apply, aby se změny uložily a nové nastavení se projevilo. Po dokončení nastavení můžete kliknout na Send a test , aby se na určenou adresu odeslala zkušební zpráva.

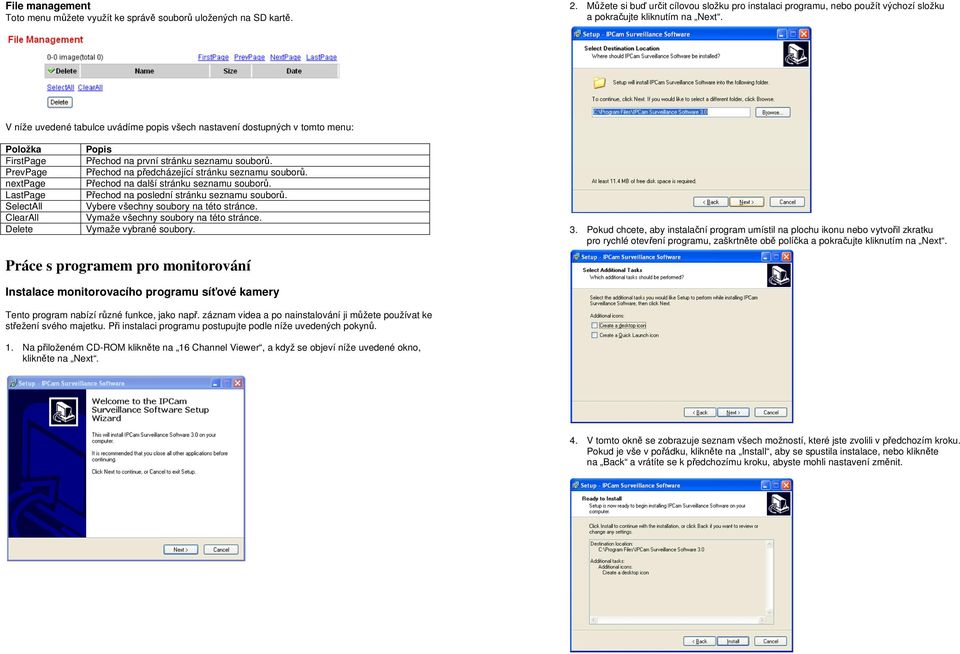

20 File management Toto menu můžete využít ke správě souborů uložených na SD kartě. 2. Můžete si buď určit cílovou složku pro instalaci programu, nebo použít výchozí složku a pokračujte kliknutím na Next. V níže uvedené tabulce uvádíme popis všech nastavení dostupných v tomto menu: FirstPage PrevPage nextpage LastPage SelectAll ClearAll Delete Přechod na první stránku seznamu souborů. Přechod na předcházející stránku seznamu souborů. Přechod na další stránku seznamu souborů. Přechod na poslední stránku seznamu souborů. Vybere všechny soubory na této stránce. Vymaže všechny soubory na této stránce. Vymaže vybrané soubory. 3. Pokud chcete, aby instalační program umístil na plochu ikonu nebo vytvořil zkratku pro rychlé otevření programu, zaškrtněte obě políčka a pokračujte kliknutím na Next. Práce s programem pro monitorování Instalace monitorovacího programu síťové kamery Tento program nabízí různé funkce, jako např. záznam videa a po nainstalování ji můžete používat ke střežení svého majetku. Při instalaci programu postupujte podle níže uvedených pokynů. 1. Na přiloženém CD-ROM klikněte na 16 Channel Viewer, a když se objeví níže uvedené okno, klikněte na Next. 4. V tomto okně se zobrazuje seznam všech možností, které jste zvolili v předchozím kroku. Pokud je vše v pořádku, klikněte na Install, aby se spustila instalace, nebo klikněte na Back a vrátíte se k předchozímu kroku, abyste mohli nastavení změnit.

21 5. Proces instalace bude chvilku trvat. Buďte trpěliví. Práce s monitorovacím programem IP kamery Program můžete otevřít kliknutím na ikonu programu na ploše, z nabídky pro rychlé spuštění nebo z nabídky Start. Před otevřením programu: Monitorovací program IP kamery bude fungovat jen v případě, že rozlišení Vašeho monitoru je 1024 x 768. Před použitím programu nastavte příslušným způsobem rozlišení obrazovky, protože program se jinak neotevře. jednotlivých prvků monitorovacího programu IP kamery: 6. Pokud uvidíte toto okno, znamená to, že instalace proběhla úspěšně. Dokončete ji kliknutím na Finish (po kliknutí na tlačítko Finish se program otevře. Pokud ho chcete otevřít později, nechte políčko u Launch IPCam Surveillance Software nezaškrtnuto. 1. Zavření okna (zastavení monitorování / minimalizace okna 2. Okno pro zobrazování zpráv 3. Nahrávání / nastavení systému / přehrávání / pořízení snímku 4. Ovládání PTZ / Home 5. Zoom Out / Zoom In 6. Režim celé obrazovky / Scan 7. Rozvržení obrazovky 8. Jazyk 9. Oblast pro zobrazení videa Pokud posunete kurzor myši na určitý prvek, uvidíte název ovládacího prvku. Níže uvádíme podrobný popis všech prvků: Oblast pro zobrazení videa Jazyk Zde se bude zobrazovat obraz z připojených kamer. Z rozbalovacího menu vyberte zobrazovaný jazyk Rozvržení obrazovky: Pro změnu rozvržení obrazovky klikněte na požadovanou ikonu rozvržení. Na výběr máte 8 druhů rozvržení. Celá obrazovka: Klinutím na toto tlačítko aktivujete zobrazení na celou obrazovku. Režim celé obrazovky ukončíte tlačítkem ESC. Scan: Po kliknutí na toto tlačítko se bude automaticky střídat zobrazení ze všech kamer. Funkci aktivujete jedním kliknutím (ikona bude modrá) a dalším kliknutím funkci zastavíte (ikona bude bílá). Zoom out: Oddálení obrazu, abyste viděli širší záběr. Funkce je dostupná jen u podporovaných kamer. Zoom In: Přiblížení obrazu, abyste viděli větší detail. Funkce je dostupná jen u podporovaných kamer. Ovládaní otáčení a sklonu kamery: Pokud kamera tuto funkci podporuje, můžete kolečko použít pro pohyb kamery v 8 směrech. Funkce je dostupná jen u podporovaných kamer. Home: Kliknutím na tlačítko se kamera vrátí do výchozí polohy. Funkce je dostupná jen u podporovaných kamer. Spuštění nahrávání videa. Nastavení programu a kamery.

22 Okno zpráv Oblast pro zobrazení videa Přehrávání pořízeného video záznamu. Pořízení obrázku. Zobrazení systémových zpráv, jako např. kamera je odpojena, apod. Zavření okna (zastavení monitorování / minimalizace okna: Ukončení programu. Minimalizace okna programu Zobrazuje se obraz ze všech kamer podle zvoleného rozvržení obrazovky. Nastavení monitorovacího programu IP kamery Nastavení kamery Dříve než začnete používat monitorovací program, musíte nastavit kameru (kamery), kterou chcete připojit. Klikněte na tlačítko pro nastavení systému a objeví se rozbalovací okno: Pro nastavení kamery zvolte možnost Configure Cameras. Pozor: Pokud se objeví bezpečnostní dotaz Windows, zda chcete blokovat program IPCamViewer, klikněte na Unblock (neblokovat). V opačném případě nebude program pracovat správně. Záložka Camera Na této záložce můžete nastavit všechny kamery, které chcete připojit. Současně lze připojit až 16 kamer. všech dostupných nastavení: Channel Zvolte číslo kanálu, který chcete nastavit. Camera Search V okně Camera Search se zobrazí všechny kamery připojené k místní síti. Select Vyberte kameru uvedenou v okně Camera Search a klikněte na tlačítko Select abyste mohli zadat do políček nastavení parametry zvolené kamery. Obnovení vyhledání všech kamer v místní síti. Funkci použijete, když se hledaná Refresh kamera neobjeví v okně Camera Search nebo když přidáte do sítě novou kameru. Name * Vložte název kamery. Výchozí název se skládá z prvních 6 znaků MAC adresy. Název můžete změnit, abyste si lépe pamatovali umístění kamery. Model Zobrazení modelu zvolené kamery. Toto políčko nelze měnit. IP * Vložte IP adresu kamery. Username * Vložte uživatelské jméno kamery. Web Port * Vložte webový port kamery. Výchozí port je 80. Password Vložte heslo kamery. Výchozí heslo je Pokud změníte heslo zvolené kamery, změňte heslo i v tomto políčku. Video Format ** Zvolte formát kódování videa (MJPEG nebo MPEG4). Reset Vymazání všech polí v sekci nastavení kamery ( Camera Configuration ). OK Uložení nastavení v této záložce. Cancel Ukončení nastavení bez uložení. * Pro vyplnění uvedeného pole se doporučuje použít tlačítko Select. ** Tato funkce je dostupná jen v případě, že ji kamera podporuje. Pokud jste nastavili všechny kanály, které chcete použít, klikněte na OK, aby se nastavení uložilo a pokud je vše v pořádku, uvidíte obraz z IP kamery v hlavním okně monitorovacího programu.

23 Schedule Recording V této záložce můžete nastavit plánované nahrávání a nahrát obraz zachycený kamerami v předem nastaveném čase. Edit Delete OK Cancel poli To. Můžete také kliknout na tlačítko All Time Record a nahrávání se bude realizovat každý den v týdnu od 12:00:00 do 23:59:59. Klikněte na OK, aby se změny uložily. Zde můžete upravovat časový plán. Pod položkou v seznamu One Time Schedules vyberte časový plán a klikněte na tlačítko Edit, abyste mohli upravit čas začátku a konce. Vymažte zvolený časový plán. Uložte změny nastavení, které jste provedli na této záložce. Ukončete nastavení bez uložení změn. Audio Tuto záložku můžete použít v případě kamer, které podporují audio a rozhodnout se, zda chcete slyšet zvuk zachycený kamerou. všech dostupných nastavení: Channel One Time Schedules Vyberte kanál, který chcete nastavit. Pro zvolenou kameru můžete určit jednorázový plán. Tento časový plán se bude realizovat pouze jednou. Klikněte na toto tlačítko a objeví se nové okno: New (One Time Schedules) Edit Delete Zadejte čas trvání (datum a čas od (From) do (To) a klikněte na OK. Zde můžete upravovat časový plán. Pod položkou v seznamu One Time Schedules vyberte časový plán a klikněte na tlačítko Edit, abyste mohli upravit čas začátku a konce. Vymažte zvolený časový plán. Klikněte na toto tlačítko a objeví se nové okno: všech dostupných nastavení: Kanál Vyberte kanál, který chcete nastavit. Mute Audio Zaškrtněte toto políčko a monitorovací program IP kamery nebude přehrávat zvuk zachycený kamerou. Record Video Only Zaškrtněte toto políčko a monitorovací program IP kamery nebude nahrávat zvuk zachycený kamerou. OK Uložte změny nastavení, které jste provedli na této záložce. Cancel Ukončete nastavení bez uložení změn. New Weekly Schedules Zde můžete definovat čas nahrávání v určitý den (nebo dny) v týdnu. Zaškrtněte všechny dny, kdy se má nahrávání uskutečnit a v políčku From nastavte čas začátku nahrávání. V políčku Period můžete nastavit dobu trvání (ve formátu HH:MM:SS) a koncový čas se automaticky vypočítá a zobrazí

24 Motion Record Pokud je tato funkce aktivní, nahrají se pouze pohyby zachycené kamerou, takže nemusíte plýtvat místem na pevném disku pro záběry, kterým nemusíte věnovat pozornost. VAROVÁNÍ: V případě aplikací s vysokou bezpečnostní prioritou nedoporučujeme tuto funkci používat, protože některé maličkosti, které můžou být pro Vás důležité, nemusí kameru spustit a kamera nezačne nahrávat. General Settings V tomto menu můžete provádět systémová nastavení monitorovacího programu. Záložka General Zde můžete měnit obecná nastavení jako je adresář pro ukládání souborů a velikost souborů pro nahrávání. všech dostupných nastavení: Kanál Enable Disable Recording Time Invoke alarm when motion is triggered Send mail when motion is triggered OK Cancel Vyberte kanál, který chcete nastavit. Povolte funkci nahrávání pohybu. Zakažte funkci nahrávání pohybu. V rozbalovacím menu zvolte jak dlouho (čas v sekundách) má kamera nahrávat, když detekuje pohyb. Při detekci pohybu se odešle alarm. Když kamera detekuje pohyb, odešle se na předem určenou adresu ová zpráva. Uložte změny nastavení, které jste provedli na této záložce. Ukončete nastavení bez uložení změn. všech dostupných nastavení: Data Directory Free recording Space Max Video File Size Scan Time Cycle Recording OK Cancel Nastavte adresář (složku), kam se má ukládat nahrané video nebo zachycený snímek. Můžete kliknout na tlačítko Browse a vybrat nějaký adresář na pevném disku. Zobrazí velkost zbývajícího volného místa pro nahrávání. Definuje max. velikost každého video souboru. Když pak velikost souboru překročí tuto hodnotu, monitorovací program vytvoří nový soubor pro záznam videa. Určete interval přechodu obrazu z jedné kamery na druhou, když je aktivní funkce Scan. Zde určujete, jak se má program chovat při zaplnění pevného disku: Disable: nepřepisuj uložené video soubory. Enable: Přepisuj uložené video soubory. Uložte změny nastavení, které jste provedli na této záložce. Ukončete nastavení bez uložení změn.

25 Záložka Setting Když chcete použít funkci detekci pohybu a přejete si, abyste dostávali , který bude obsahovat snímek zachycený kamerou, nastavte zde nejdříve parametry svého u. Security Pokud nechcete, aby k monitorovacímu programu IP kamery měli přístup jiné osoby, můžete přístup zabezpečit heslem. Poté budete muset při každém otevření monitorovacího programu IP kamery vkládat heslo: Pro nastavení hesla použijte záložku Security v menu General Options. všech dostupných nastavení: Subject Recipient Address New Edit Delete Sender Address SMTP Server SMTP Port SMTP Auth SMTP Account SMTP Password OK Cancel Specifikujte předmět odesílané ové zprávy. Seznam všech ových adres, které jste nastavili. Klikněte na toto tlačítko a budete vyzvání, abyste vložili novou ovou adresu. Pro uložení změn klikněte na OK. V okně Recipient Address vyberte ovou adresu a klikněte na Edit, abyste ji mohli upravit. Vymažte zvolenou ovou adresu. Vložte ovou adresu odesílatele ové zprávy. Vložte IP adresu nebo název hostitelského SMTP serveru, který chcete používat. Pokud si nejste jisti, podívejte se na SMTP server, který používá Váš ový software, nebo se zeptejte správce své sítě, nebo poskytovatele internetu. Zadejte číslo portu SMTP serveru, který chcete používat. Výchozí nastavení je 25 a používá ho většina SMTP serverů). Pokud Váš SMTP server vyžaduje autorizaci, zvolte Enable. V opačném případě zvolte Disable. Pokud si nejste jisti, podívejte se na SMTP server, který používá Váš ový software, nebo se zeptejte správce své sítě, nebo poskytovatele internetu. Zadejte uživatelské jméno SMTP serveru. Ve většině případu je stejné jako uživatelské jméno POP3 (pro příchozí poštu). Pokud si nejste jisti, podívejte se na SMTP server, který používá Váš ový software, nebo se zeptejte správce své sítě, nebo poskytovatele internetu. Zadejte heslo SMTP serveru. Ve většině případu je stejné jako heslo POP3 (pro příchozí poštu). Pokud si nejste jisti, podívejte se na SMTP server, který používá Váš ový software, nebo se zeptejte správce své sítě, nebo poskytovatele internetu. Uložte změny nastavení, které jste provedli na této záložce. Ukončete nastavení bez uložení změn. všech dostupných nastavení: Enable Disable Password Confirm password Při startu programu bude vyžadována autorizace. Při startu programu nebude vyžadována autorizace. Vložte heslo, které chcete používat. Pro potvrzení vložte heslo znovu. About V této záložce se zobrazuje číslo verze monitorovacího softwaru, kterou používáte.

26 Změna rozložení obrazovky Monitorovací program IP kamery nabízí 8 druhů rozložení obrazovky. Každý druh rozložení obrazu zobrazuje jiný počet kamer a má různé uspořádání jejich obrazu. Stačí jen kliknout na ikonu, která představuje příslušný druh rozložení a oblast pro zobrazování videa se hned podle toho změní. Scan Jestliže máte nastavenou víc než jednu kameru a chcete, aby se na obrazovce střídavě ukazoval obraz ze všech kamer, můžete kliknout na tlačítko Scan. POZNÁMKA: V režimu střídavého zobrazení se zobrazí i kamera, která je sice nastavena, ale je právě odpojena. Při zobrazení této kamery neuvidíte nic víc, než text Disconnected, který se ukáže v levém horním rohu obrázku. Pro aktivaci funkce střídavého zobrazení obrazu ze všech kamer klikněte jedenkrát na tlačítko Scan (ikona bude modrá). Dalším kliknutím na tlačítko Scan funkci zastavíte (ikona bude bílá). Rozložení 1: Jen 1 kamera: Zobrazuje jen snímek z jedné kamery. Rozložení 2: 4 kamery: Zobrazuje snímky až ze 4 kamer. Rozložení 3: 6 kamer: Zobrazuje snímky až z 6 kamer. Rozložení 4: 8 kamer: Zobrazuje snímky až z 8 kamer. Rozložení 5: 9 kamer: Zobrazuje snímky až z 9 kamer. Rozložení 6: 10 kamer: Zobrazuje snímky až z 10 kamer. Zoom In / Zoom Out Na kamerách, které podporují funkci Zoom In / Zoom out můžete použít tuto funkci a obraz, který zachycuje kamera si oddálit (zoom out), abyste viděli širší záběr, nebo přiblížit (zoom in), abyste viděli větší detaily. Kliknutím na obraz z kamery v zobrazovací oblasti vyberte kameru a poté klikněte na tlačítko pro zobrazení většího rozsahu obrazu, nebo klikněte na tlačítko pro zobrazení více detailů (před použitím funkce Zoom In může být potřebné použít tlačítka PTZ (viz níže), abyste kameru správně nasměrovali na detail. PTZ V případě kamer, které podporují funkci natáčení a náklonu kamery (tento model funkci nepodporuje), můžete pomocí funkce PTZ měnit směr zaměření kamery, abyste viděli i místa, které jsou mimo výchozí úhel pohledu kamery. Kliknutím na obraz z kamery v zobrazovací oblasti vyberte kameru a poté klikněte na směrové tlačítko v jednom ze směrů, aby se kamera natočila požadovaným směrem. Pro návrat kamery do výchozí polohy klikněte na tlačítko Home. Pořízení snímku Můžete také pořídit snímek zvolené kamery a uložit ho do předefinované složky nebo adresáře. Rozložení 7: 13 kamer: Zobrazuje snímky až z 13 kamer. Rozložení 8: 16 kamer: Zobrazuje snímky až z 16 kamer. Režim celé obrazovky Chcete-li využít celý rozsah svého monitoru pro zobrazení snímků z kamer, můžete kliknout na tlačítko Full Screen a přepnou se do režimu zobrazení na celou obrazovku. Pro pořízení snímku klikněte jedenkrát na tlačítko Snapshot. Můžete pořizovat libovolný počet snímků, až dokud se pevný disk zcela nezaplní. Nahrávání Kliknutím na tlačítko nahrávání můžete vybranou kamerou začít nahrávat video. Pro ukončení režimu celé obrazovky, stiskněte tlačítko ESC. Pokud se začne nahrávání, uvidíte v okně zpráv informaci jako např. 1/1 10:00:00, Camera 2 Start manual. Tato informace říká, že kamera 2 začala nahrávat manuálním spuštěním 1.1 v hod. Pro ukončení nahrávání klikněte znovu na tlačítko nahrávání a opět se objeví obdobná zpráva, která Vás informuje o ukončení nahrávání.

27 Přehrávání videa Kliknutím na níže zvýrazněné tlačítko můžete přehrávat veškeré nahrané video soubory. Objeví se nové okno: 2) Dynamická IP adresa Svůj příbytek můžete sledovat na telefonu iphone i v situaci, že se od svého poskytovatele internetu nedozvíte, jakou máte IP adresu, i když to bude o něco komplikovanější. Vaše adresa pro procházení internetu se bude měnit po hodinách nebo po dnech. S víc než 90% jistotou se dá říct, že máte dynamickou IP adresu. Řešením pak bude Dynamic DNS, jehož pomocí se můžete zaregistrovat například pod jménem jako a vyhledat kameru Edimax prostřednictvím svého telefonu. Podrobný postup najdete v příloze k návodu Jak vytvořit bezplatný účet na Dále v návodu vycházíme z předpokladu, že jste si už vytvořili účet (Váš může být jiný) a přejdeme ke kroku 3. Krok 3 Nastavte si první kameru podle následujícího nákresu: Dříve než můžete video přehrát, musíte ho nejdříve vyhledat. Existují dva způsoby, jak video soubor najít: Podle času pořízení ( Time Search - prohledání všech souborů, které byly pořízeny v daném časovém úseku) a podle detekce pohybu (Motion Search - prohledání všech souborů, které vznikly na základě detekce pohybu a spadají do daného časového rámce). Zadejte datum a čas začátku a konce časového období, které chcete prohledat a poté klikněte na tlačítko Search ( Time Search nebo Motion Search ). Zobrazí se všechny nalezené video soubory, z nichž si vyberete soubor, který chcete přehrát a poté klikněte na tlačítko přehrávání. Druhou kameru nastavte podle následujícího nákresu: Vzdálený přístup ke kameře pomocí telefonů iphone a Android Modelová řada IC-7110 je vybavena funkcí, která umožňuje uživateli sledovat své obydlí zachycené kamerou Edimax na chytrých telefonech iphone a Android. Při instalaci postupujte podle níže uvedených pokynů. Následující pokyny platí pro všechny routery (směrovače) Edimax. Krok 1 Přesvědčte se, že Váš počítač je připojen k internetu přes router. Krok 2 Ověřte si u svého poskytovatele internetu, zda Vám byla přidělena veřejná a pevná IP adresa. IP adresu je možné přirovnat unikátnímu telefonnímu číslu, které je zcela odlišné od jiných čísel a slouží jen pro volání jedné konkrétní osoby. Pomocí této unikátní IP adresy můžete na telefonu sledovat internet nebo přes internet sledovat dění ve své domácnosti. IP adresa vypadá jako čísla oddělené tečkami, například: ) Pevná a veřejná adresa: Všechny IP adresy, které se liší od následujících adres, jsou pevné a veřejné IP adresy Zapište si tuto IP adresu a přejděte ke kroku 3. V tomto návodu používáme hypotetickou adresu (Vaše adresa je samozřejmě jiná).

28 Nastavte svůj širokopásmový router podle následujícího obrázku: Pokud chcete na svém iphonu sledovat živý obraz z více než 4 kamer, klikněte na tlačítko v levém horním rohu a současně můžete sledovat obraz až z 12 IP kamer. Opakovaným stisknutím tlačítka se přepíná náhled obrazu z 1 kamery, 4 kamer a z 12 kamer. Kamery můžete spravovat pod záložkou seznamu kamer Cameras. Pro přidání nové kamery klikněte na Add New Camera. EdiView začne vyhledávat IP kamery v místní síti a všechny kamery, které najde, zařadí do seznamu. Instalace aplikace pro iphone Stáhněte si prosím aplikaci Ediview z Appstore (Apple). Aplikaci otevřete kliknutím na ikonu programu a uvidíte uvítací obrazovku. Několik sekund počkejte. Pokud chcete kameru přidat manuálně, nebo na internetu, klikněte na tlačítko Add Camera Manually. Na této stránce můžete zadávat parametry IP kamery manuálně. Když otevřete EdiView, aplikace se pokusí připojit k připojeným IP kamerám. Pokud jsou Vaše Edimax IP kamery připojeny k místní síti, ověřte si, že se k síti připojujete přes bezdrátový přístupový bod. Když chcete vyhledat IP kamery v místní síti LAN nebo přidat Edimax kameru na internetu, klikněte na tlačítko Cameras pro manuální nastavení.

29 Pro vymazání některé stávající kamery klikněte na tlačítko Edit a poté na symbol u kamery, kterou chcete vymazat. Nakonec klikněte na Delete, aby se kamera vymazala. Camera Type: Přepínání režimu IP a Cloud. V režimu Cloud musíte vložit ID cloudu**; v režimu IP musíte vložit IP adresu nebo název IP kamery. Camera Name: Zde můžete definovat název své IP kamery, aby ji bylo možné lépe identifikovat a zapamatovat si její umístění. IP: Zadejte IP adresu kamery nebo její název. Port: Vložte číslo portu IP kamery, obvykle to je 80. User Name: Vložte uživatelské jméno IP kamery. Výchozí uživatelské jméno je admin. Password: Vložte heslo IP kamery. Výchozí heslo je Nyní můžete přejít zpět k živému náhledu kamery. Pokud uvidíte obrázek, kamera je nastavena správně. Pro zvětšení náhledu obrazu, klikněte na obrázek. Pokud připojená IP kamera podporuje funkci otáčení a náklonu, můžete kliknout na tlačítko v pravém horním rohu a aktivovat režim Gesture (ovládání dotykem). Poté můžete po displeji pohybovat prstem a IP kamera se bude pohybovat podle posunu prstu. Na obrazovce se objeví bílá šipka, která znázorňuje směr pohybu kamery. Pozor: Pokud se v pravém horním rohu obrazovky objeví tlačítko Switch, nelze kamerou pohybovat. Můžete také nastavit parametry videa pro danou IP kameru. Brightness: Zvolte stupeň jasu (1 až 5, od nejtmavšího po nejsvětlejší). Saturation: Zvolte sytost barev (1 až 5, od nejnižší po nejvyšší). Sharpness: Zvolte ostrost obrazu (1 až 5, od nejnižší po nejvyšší). Video Quality: Od nejvyšší po nejnižší, volba nižší kvality videa může být užitečná, když je rychlost sítě pomalá. Tilt Speed: Zvolte rychlost pohybu kamery při otáčení a změně svislého sklonu. Pro uložení změn klikněte na Done. Pro zobrazení zachycených pohybů detekovaných kamerou klikněte na tlačítko Events pod náhledem živého obrazu kamery. Ukáže se seznam všech zachycených pohybů. Pro zvětšení přiloženého obrázku můžete kliknout na událost. Současně s obrazem se ukazuje i datum a čas události. Pro návrat klikněte na tlačítko s názvem kamery v levém horním rohu.

30 Instalace aplikace pro Android Zobrazte si všechny aplikace v telefonu a otevřete Obchod Play. V aplikaci klikněte na ikonu lupy v pravém horním rohu a do vyhledávacího políčka vložte název Editview. Aplikaci byste měli bez problémů najít (pokud se vyskytne problém, zkontrolujte pravopis), takže klikněte na Download a stáhněte ji na telefon. Tuto funkci můžete využít pro označení kamery na mapách Google, aby ji pak bylo možné lokalizovat a zapamatovat si její umístění. Pamatujte, že pro zobrazení map na telefonu budete potřebovat aktivní připojení k internetu. Klikněte na tlačítko Map ve spodní části iphonu, aby se otevřelo menu map. Na iphonu se objeví aplikace Mapy Google a pokusí se lokalizovat Vaší polohu. Můžete přitom pohybovat prstem po displeji a posouvat si mapu, abyste našli svou polohu manuálně. Pokud nemůžete IP kameru, jejíž polohu chcete označit na mapě lokalizovat, posouvejte mapu pohybem prstu a najděte místo, kde je kamera instalována. Mapa se vycentruje a na místě, kde je kamera, se objeví červený kolíček. Když jste našli místo, kde je kamera umístěna, klikněte na tlačítko Locate v pravém horním rohu iphonu a objeví se seznam kamer. Android Vás vyzve k potvrzení instalace. Klikněte na tlačítko Install ve spodní části displeje, aby se instalace spustila. V průběhu instalace buďte trpěliví. Po úspěšném dokončení instalace se na displeji objeví zpráva. Klikněte na tlačítko Open, aby se aplikace otevřela, nebo na Complete, když ji chcete otevřít později. Vyberte kameru, kterou chcete označit na mapě a nakonec klikněte na tlačítko Done. Aplikaci EdiView můžete později otevřít kliknutím na ikonu aplikace. Když otevřete EdiView, aplikace vyhledá všechny připojené IP kamery. Pokud je Vaše Edimax IP kamera připojena k místní síti, ověřte si, že se k síti připojujete přes bezdrátový přístupový bod. Pokud chcete vyhledat IP kamery v místní síti LAN nebo přidat Edimax kameru na internetu, klikněte na tlačítko Manually pro manuální nastavení.

31 Na této stránce můžete zadávat parametry IP kamery manuálně. Name: Zde můžete definovat název své IP kamery, aby ji bylo možné lépe identifikovat a zapamatovat si její umístění. Cloud / IP Mode: Přepínání režimu IP a Cloud. V režimu Cloud musíte vložit ID cloudu**; v režimu IP musíte vložit IP adresu nebo název IP kamery. User Name: Vložte uživatelské jméno IP kamery. Výchozí uživatelské jméno je admin. Password: Vložte heslo IP kamery. Výchozí heslo je Pro přidání nové kamery s výše uvedenými parametry klikněte na Add. Když byla IP kamera úspěšně přidána, objeví se v seznamu kamer v aplikaci EdiView. Pokud připojená IP kamera podporuje funkci otáčení a náklonu, můžete kliknout na tlačítko a pohybovat prstem po displeji, aby se IP kamera otáčela požadovaným směrem. Když chcete z aktuálního živého obrazu pořídit fotografii a uložit ji v telefonu, klikněte na tlačítko. Objeví se zpráva Save Snapshot, která signalizuje, že byla pořízena fotografie. Jestliže máte víc než jednu kameru, můžete kliknout na tlačítko a na displeji uvidíte současně obraz až ze 4 IP kamer. Pro zvětšení některého z náhledů klikněte na příslušný obraz z kamery. Můžete také kliknout na tlačítko a ukáže se současně náhled obrazu až z 12 kamer. Opakujte poslední krok pro přidání dalších kamer, které chcete připojit. Stiskněte přitom tlačítko Menu na telefonu Android a klikněte na tlačítko Add. Po připojení IP kamery uvidíte obrázek z kamery na displeji. Klikněte na obrázek pro zobrazení živého náhledu. Pokud jsou dostupné nové události, klikněte na ikonu. Pro nastavení parametrů IP kamery klikněte na ikonu. Pokud kliknete na IP kameru v seznamu, uvidíte živý náhled obrazu z kamery. Můžete přitom otočit svůj Android telefon do vodorovné polohy, aby se obrázek zvětšil. Pro nastavení parametrů videa dané IP kamery klikněte na tlačítko a můžete pohybovat posuvníkem pro nastavení parametrů: Brightness: Zvolte stupeň jasu. Saturation: Zvolte sytost barev. Sharpness: Zvolte ostrost obrazu. Video Quality: Nastavte kvalitu videa od nejnižší (vlevo) po nejvyšší (vpravo). Nižší kvalita videa může být užitečná, když je rychlost sítě pomalá. Pan & Tilt Speed: Zvolte rychlost pohybu kamery při otáčení a změně sklonu. Pro uložení změn klikněte na Done, nebo klikněte na Cancel pro zrušení změn, Výsledek nastavení uvidíte po kliknutí na Done.

32 Když se nacházíte v seznamu kamer, stiskněte tlačítko Menu na zařízení Android a ve spodní části programu EdiView se objeví menu. Live: Zobrazení živého náhledu z kamer. Map: Použití Google map k lokalizaci IP kamer. Add: Přidání další IP kamery. Refresh: Znovunačtení seznamu IP kamer. Pokud kamera zachytí novou událost (pohyb), objeví se v seznamu IP kamer ikona. Kliknutím na ikonu se zobrazí všechny události. Současně s obrazem se ukazuje i datum a čas události. Pro zvětšení přiloženého obrázku můžete kliknout na událost. Pro zvětšení obrazu, otočte svůj telefon do vodorovné polohy. Funkci Map můžete využít pro označení kamery na mapách Google, aby ji pak bylo možné lokalizovat a zapamatovat si její umístění. Pamatujte, že pro zobrazení map na telefonu budete potřebovat aktivní připojení k internetu. Klikněte na tlačítko Map ve spodní části telefonu Android, aby se otevřelo menu map. Na zařízení Android se objeví aplikace Mapy Google a pokusí se pomocí GPS a celulární sítě lokalizovat Vaší polohu. Pokud používáte zařízení Android uvnitř budovy, nemusí být lokalizace úspěšná. Můžete však posouvat mapu tažením prstu a manuálně tak najít místo, kde je kamera instalována. Mapa se vycentruje a na místě, kde je kamera, se objeví modrý kolíček. Když jste našli místo, kde je kamera umístěna, klikněte na tlačítko Locate na telefonu a objeví se seznam kamer. Vyberte kameru, kterou chcete označit na mapě. Pro pořízení snímku události klikněte na tlačítko. Poté uvidíte zprávu Saved event image successfully, která Vás informuje, že obrázek byl úspěšně uložený.

33 Instalace webového prohlížeče Nejdříve se přesvědčte, že Váš webový prohlížeč podporuje JAVA a v případě potřeby si stáhněte a nainstalujte JAVA z webových stránek (Pokud Váš prohlížeč nepodporuje JAVA, objeví se při pokusu o použití prohlížeče zpráva). Java Applet is not Supported by your Browser. Please visit to download. Pokud nejste k Windows přihlášen jako správce systému, přihlaste se k otevření prohlížeče Internet Explorer jako správce. Klikněte přitom pravým tlačítkem na ikonu Internet Explorer a klikněte na položku Spustit jako správce. POZOR: Musíte používat 32 bitovou verzi Internet Explorer! Do adresního řádku webového prohlížeče vložte následující adresu: XXXXXXXXXXXX.myedimax.com. Prvních 12 znaků v adrese představuje 12 znaků MAC adresy IP kamery Edimax. Pokud neznáte MAC adresu své IP kamery Edimax, přihlaste se k webovému rozhraní správy kamery a klikněte na System > System information > Status > LAN, kde MAC adresu najdete. Nastavení IP kamery Klikněte na toto tlačítko, aby se ukázalo menu nastavení IP kamery a mohli jste měnit jeho parametry. Pro uložení změn klikněte na Apply, nebo klikněte na Cancel, pokud chcete nastavení ukončit bez uložení změn. Když uvidíte následující zprávu, pokračujte kliknutím na Run. Ovládání otáčení a svislého sklonu kamery Klikněte na toto tlačítko a na obraze z kamery se objeví řada šipek. Kliknutím na některou šipku se kamera natočí ve směru dané šipky. Kliknutí na kroužek uprostřed šipky se kamera vrátí do výchozí (původní) polohy. Pokud funkci Pan & Tilt nebudete potřebovat, klikněte znovu na toto tlačítko. Pořízení snímku Toto tlačítko použijete, když chcete pořídit snímek aktuálního obrazu a ložit ho na pevný disk v počítači. Program Vás vyzve, abyste vybrali složku, do které se má obrázek uložit. Počkejte, dokud se JAVA nenačte a pro přihlášení vložte heslo IP kamery. Výchozí heslo je Nyní byste měli uvidět obraz z kamery a můžete kliknout na některé z níže uvedených tlačítek funkcí: Zvětšení / zmenšení obrazu Klikněte na + nebo pro zvětšení, resp. pro zmenšení obrazu. Funkce může být užitečná, když chcete vidět detaily určitého předmětu na obraze. Režim zobrazení na celou obrazovku Kliknutím na tlačítko se náhled obrazu zvětší na celou obrazovku, přičemž se z obrazovky ztratí všechna tlačítka. Pro návrat k normálnímu zobrazení klikněte kdekoliv v obraze.
