PLASTOVÉ NÁDRŽE PODZEMNÍ Návod k instalaci a pokyny pro přepravu

Transkript

1 PLASTOVÉ NÁDRŽE PODZEMNÍ Návod k instalaci a pokyny pro přepravu 1. Polypropylenové nádrže podzemní - jímky 1.1. Stručná charakteristika Skladovací nádrže podzemní jsou celoplastové určené ke skladování různých kapalin, granutátů, sypkých materiálů, skladování agresivních látek a chemikálií při respektování hodnot chemické odolnosti použitého materiálu. Nádrže není možno použít pro skladování hořlavých kapalin a kapalin obsahující oxidační činidla (např. koncentrovaná kyselina dusičná, halogeny, apod.) Nejčastější druhy kapalin Pitná voda, dešťová voda, splaškové, průmyslové odpadní vody, některé chemické sloučeniny, v teplotním rozsahu 6 až 30 C Oblasti použití Akumulace pitné vody, akumulace dešťové vody, technologie čistíren odpadních vod, sedimentační jímky, čerpací šachty atd Obecný technický popis Celoplastové nádrže (kruhové + hranaté) jsou vyrobeny svařováním polotovarů desek, stěnových prvků event. návinů z polypropylenu (dále PP). Přítok a odtok je možno uspořádat dle přání zákazníka, připojovací potrubí je v základním provedení o průměru DN 125 a DN 150. Dimense potrubí lze upravit dle požadavku zákazníka. Pro zjednodušení manipulace je nádrž opatřena závěsnými oky. Vstup do zastropených nádrží hranatých je možný průlezem světlosti min. 600 x 600 mm, zakrytým plastovým odnímatelným víkem. Vstup do zastropených nádrží kruhových je řešen průlezem o min. Ø 600 mm. V případě požadavků na porůzné a pojezdné provedení se zakrytím poklopy bývá průlez do nádrží kruhový Zakrytí průlezného otvoru (šachty) - plastové víko (nepochůzné) běžné provedení - ocelový rýhovaný plech (pochůzné) - betonový příklop třídy A (dle EN 124) pochůzné - betonový poklop třídy D (dle EN124 přejezdné)

2 1.6. Povinné požadavky na konstrukci S přihlédnutím k napojení nátokového event. odtokového potrubí nutno dodržet následující světlosti potrubí: - nádrže do objemu 6 m 3 min. DN nádrže nad objemu 6 m 3 min. DN Tvary nádrží Plastové nádrže podzemní mohou mít půdorys: - Kruhový (řada KN nádrže kruhové) - Obdelníkové (řady NHP a NHD. nádrže hranaté) 1.8. Dimensování nádrží Všechny nádrže vyráběné firmou Vodní zdroje Ekomonitor spol. s r. o. Chrudim v provedení podzemní jsou dimenzovány na způsob uložení k obsypání a na dobu životnosti 25 let. V případě nádrží do podzemní vody jsou tyto dimenzovány na výšku podzemní vody 800 mm ode dna. Při vyšší výšce PV nutná konzultace s výrobcem. Všechny typové podzemní nádrže firmy VZE Chrudim jsou dimenzovány tak, aby strop (víko) nádrže přeneslo zatížení od břemene 2,5 knm -2 a zatížení násypem zeminy max. 0,4 m silným o specifické hmotnosti cca ρ = 1,8 t/m 3 (viz obr. č. 1, 2 a 3). Zatížení 2,5 kn/m 2 mohou představovat např. stojící osoby (3 až 4/m 2, tedy cca 250 kg/m 2 ) event. jiné zatížení (např. sníh). Podzemní nádrže firmy Vodní zdroje Ekomonitor spol. s r. o. Chrudim se zásypem stropu tl. do 0,4 m jsou dimenzovány tak, že vydrží i dobu blíže neurčitou prázdné (tj. bez potřebného protitlaku vody proti tlaku obsypání event. obetonování po zatuhnutí). V případě vyloučení vstupu osob na strop nádrží představuje zatížení 2,5 kn/m 2 váhu cca 14 cm násypové zeminy na strop, tedy tl. zásypu stropu nádrží by mohla být cca 54 cm. Případy uložení nádrží do větších hloubek nutno předem konsultovat s výrobcem. 2. Způsoby osazení do terénu - postup Nádrže se osazují do stavební jámy o hloubce dané projektem z armovaného betonu B 15 o síle minimální 100 mm. Doporučuje se těsně před montáží rozetřít na beton slabou vrstvu betonového potěru měkké konzistence pro co nejlepší plošné usazení plastové nádoby na dno jámy. Podkladní beton musí být v rovině, rovněž tak nádrž po usazení. Po zatvrdnutí podklad. betonu se nádrž rovnoměrně napouští vodou tak, aby výška hladiny v komorách dosahovala vždy o 200 až 400 mm výše, než je výška obsypového materiálu, aby se vnitřní a vnější tlaky na stěny navzájem eliminovaly. Plastové podzemní nádrže vyráběné firmou VZE Chrudim možno usadit v terénu třemi základními způsoby: a.) Osazení k obetonování (OB) event. k obezdění všechny vyráběné typy. Zde k obsypu použít polosuchý beton B15, který se dle potřeby lehce rovnoměrně hutní, takto se nádrž obetonuje cca 30 mm nad strop. Při požadavku pojezdné nádrže se na vzniklý betonový věnec položí PZD desky, případně se nad plastový strop vybetonuje monolitická betonová deska jejíž tloušťku a armaturu určí projektant dle předpokládaného zatížení.

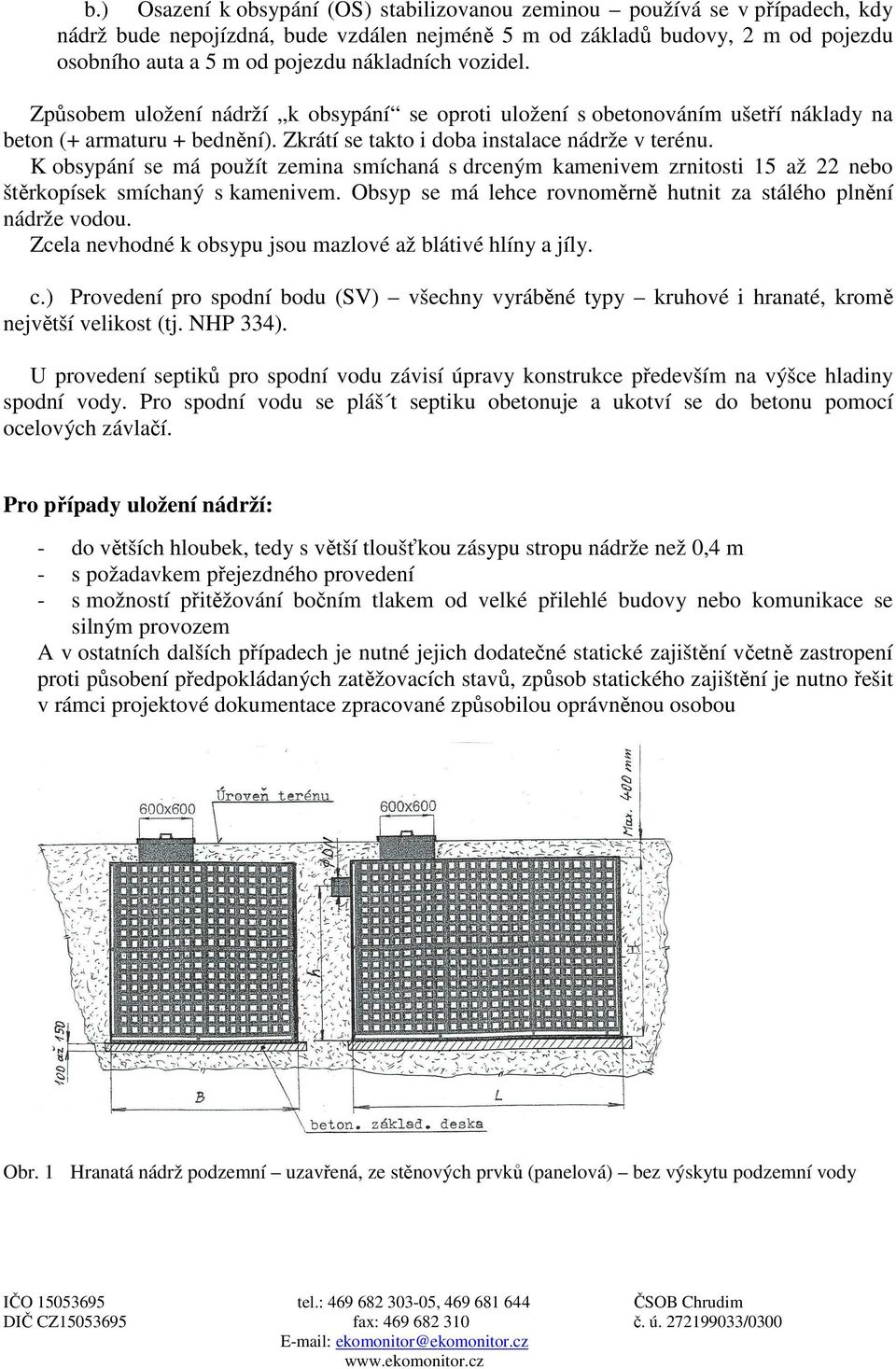

3 b.) Osazení k obsypání (OS) stabilizovanou zeminou používá se v případech, kdy nádrž bude nepojízdná, bude vzdálen nejméně 5 m od základů budovy, 2 m od pojezdu osobního auta a 5 m od pojezdu nákladních vozidel. Způsobem uložení nádrží k obsypání se oproti uložení s obetonováním ušetří náklady na beton (+ armaturu + bednění). Zkrátí se takto i doba instalace nádrže v terénu. K obsypání se má použít zemina smíchaná s drceným kamenivem zrnitosti 15 až 22 nebo štěrkopísek smíchaný s kamenivem. Obsyp se má lehce rovnoměrně hutnit za stálého plnění nádrže vodou. Zcela nevhodné k obsypu jsou mazlové až blátivé hlíny a jíly. c.) Provedení pro spodní bodu (SV) všechny vyráběné typy kruhové i hranaté, kromě největší velikost (tj. NHP 334). U provedení septiků pro spodní vodu závisí úpravy konstrukce především na výšce hladiny spodní vody. Pro spodní vodu se pláš t septiku obetonuje a ukotví se do betonu pomocí ocelových závlačí. Pro případy uložení nádrží: - do větších hloubek, tedy s větší tloušťkou zásypu stropu nádrže než 0,4 m - s požadavkem přejezdného provedení - s možností přitěžování bočním tlakem od velké přilehlé budovy nebo komunikace se silným provozem A v ostatních dalších případech je nutné jejich dodatečné statické zajištění včetně zastropení proti působení předpokládaných zatěžovacích stavů, způsob statického zajištění je nutno řešit v rámci projektové dokumentace zpracované způsobilou oprávněnou osobou Obr. 1 Hranatá nádrž podzemní uzavřená, ze stěnových prvků (panelová) bez výskytu podzemní vody

4 Obr. 2 Kruhová nádrž podzemní s víkem (uzavřená) bez výskytu podzemní vody 2.1. Stručný postup na osazení podzemní nádrže bez výskytu podzemní vody a) Vykopání stavební jámy (rozměry dány velikostí nádrže zvětšené o manipulační prostor). b) Zhotovení železobeton. základ. desky tloušťky 100 až 150 m (dle velikosti nádrže). Rozměry desky jsou dány rozměry nádrže zvětšené na každé straně o cca 200 mm. c) Před zatuhnutím a vyzráním betonu povrch desky vyrovnat na rovinnost cca 5 mm/ 2 m v obou na sebe kolmých směrech. d) Na zatuhlou, vyzrálou a očištěnou základovou desku usadit nádrž. e) Nádrž začít plnit vodou a současně začít nádrž rovnoměrně obsypávat obsypem za současného hutnění. Rozdíl mezi výškou hladiny vody a zásypem má být cca 200 až 300 mm. f) Obsyp má být tvořen drceným kamenivem (štěrkem) zrnitosti 14 až 22, event. štěrkopískem. Zcela nevhodná k obsypu je jen vykopaná zemina (hlína). g) Před dokončením obsypání napojit event. nátokové a odtokové potrubí. h) Vykopanou zeminou možno zakrýt strop nádrže až do maxim. tloušťky 400 mm. i) Vstupní průleznou šachtu zakrýt odnímatelným plastovým víkem, které je vhodné proti nežádoucímu sejmutí zabezpečit např. visacími zámky Stručný postup na osazení podzemní nádrže s výskytem podzemní vody a) Vykopání stavební jámy (rozměry dány velikostí nádrže zvětšené o manipulační prostor). b) Zhotovení železobeton. základ. desky tloušťky 100 až 150 m (dle velikosti nádrže). Rozměry desky jsou dány rozměry nádrže zvětšené na každé straně o cca 200 mm.

5 c) Před zatuhnutím a vyzráním betonu povrch desky vyrovnat na rovinnost cca 5 mm/ 2 m v obou na sebe kolmých směrech. d) Na základovou desku rozprostřít cca 100 až 150 mm betonové kaše. e) Do této kaše usadit nádrž, která má na dně ještě plastová žebra s provlečenými ocelovými závlačemi, a vyrovnat do vodorovné polohy. f) Nádrž začít plnit vodou a současně nádrž rovnoměrně obetonovávat, a beton rovnoměrně hutnit. Rozdíl mezi výškou hladiny vody a betonu dodržovat cca 200 mm. Výšku obetonování provésti cca 300 až 400 mm nad předpokládanou výšku hladiny podzemní vody. g) Po zatuhnutí betonu možno zbytek výšky pláště nádrže obsypat, včetně zakrytí stropu nádrže. h) Před dokončením obsypání napojit event. nátokové a odtokové potrubí. i) Vykopanou zeminou možno zakrýt strop nádrže až do maxim. tloušťky 400 mm. j) Vstupní průleznou šachtu zakrýt odnímatelným plastovým víkem, které je vhodné proti nežádoucímu sejmutí zabezpečit např. visacími zámky. Na obr. 3, 4 jsou naznačeny nejčastější úpravy nádrží pro uložení do podzemní vody. Obr. 3 vhodné pro nižší hladiny spodní vody (cca do 0,8 m) Obr. 4 vhodné pro vyšší hladiny spodní vody (nad 0,8 m) Pokud má nádrž nátok a odtok, pak osazení provést správně, dle označení na nádrži.

6 3. Pokyny pro skladování a přepravu a) Pokud jsou nádrže vyrobeny z polypropylenu bez stabilizace proti ÚV záření, pak tyto neskladovat dlouho na otevřeném prostranství. b) Kruhové nádrže přepravovat event. skladovat vždy na stojato, tedy tak, jak budou stát na místě určení. Položení nádrže na ležato např. při přepravě může mít za následek deformaci válcového pláště včetně prasknutí některých svárů. c) Jakoukoliv manipulaci s nádržemi při teplotách pod 5 C provádět s max. opatrností. 4. Všeobecné pokyny pro bezpečnost a hygienu práce U nádrží na skladování splaškových a kanalizačních vod mohou vznikat uvnitř jedovaté a hořlavé plyny. Proto je nutno při event. nutném vstupu do nádrže dodržovat následující zásady: 1) Po vypuštění nebo odčerpání obsahu nádrže pokud možno nechat nádrž určitou dobu odvětrat. 2) Činnost spojenou s čištěním a údržbou provádět alespoň dvěma pracovníky, při čemž do nádrže by měl vlézt vždy jen jeden. 3) Nevstupovat do prázdné nádrže s otevřeným ohněm. 4) Dbát zvýšené opatrnosti a dodržovat všechny bezpečnostní předpisy souvisící s touto činností. 5) Ustanovení pracovníci údržby by měli: Dodržovat osobní hygienu. Používat ochranné rukavice event. jiné ochranné pomůcky. Být očkován proti tetanu. Nechat si ošetřit i event. drobná poranění Doporučená bezpečnostní opatření Vzhledem k dimenzování stropu podzemních nepřejezdných nádrží doporučuje výrobce uživateli místo půdorysu nádrže označit výstražnými tabulemi, nebo event. místo oplotit. Odnímatelné plastové víko je ve standartním provedení nepochůzné. Pokud je průlez do nádrže zakryt jen plastovým víkem, je vodné toto víko uzamknout visacím zámkem.
