1 Ocelové poklopy Podlahové systémy RONN TECH

2 Obsah Ocelové univerzální poklopy RONN SD... str. 3 s vnitřní výztuží Ocelové poklopy RONN XP... str. 4 pro venkovní zadláždění Ocelové poklopy RONN SP... str. 5 s krytem ze slzičkového plechu Hliníkové poklopy SVH... str. 6 - vodárenské

3 Ocelové univerzální poklopy RONN SD s vnitřní výztuží Ocelové poklopy RONN SD je komplexní řada jednoduchých kanálových, případně více-násobně přístupných krytů a rámů určených pro zakrytí šachet, kanálů, montážních otvorů apod. Rámy řady RONN SD mohou být fakticky použity v každé situaci, kde máme nejdůležitější hlediska: jednoduchý přístup a vzhled. Všechny rámy jsou konstruovány pro dodržení stanovených zatížení. Kryt je zaplněn po montáži kvalitním betonem, případně s použitím dlažby. Kryty a rámy RONN SD jsou vyrobeny z 2 mm plechu, za tepla válcovaného. Kryty, rámy a vyjímatelné výztuhy jsou žárově zinkovány dle normy EN Kryty mohou být na přání vybaveny pevným dnem. Z bezpečnostních důvodů mohou být kryty vybaveny samo-jistícími šrouby. Kryty možno dodávat bez těsnění, s těsněním nebo dvojitým těsněním. (možnost provedení také v nerezové oceli) (rozměry lze upravit dle individuálních požadavků) A a Světlost (mm) Doporučené použití Lehký Střední Těžký Řez rámu Kryt s těsněním B b a (b) A (B) Lehký Střední Těžký Otvor pro hák u volně loženého krytu Upevnění krytu na imbus Ozub pro osazení rámu Kryt vyplněn dlažbou Ozub pro osazení rámu Kryt vyplněný betonem Ozub pro osazení rámu Kryt vyplněný betonem pěší - orientační třída zatížení A15 kn pomalu se pohybující náklad na kolech do 3 tun - orientační třída zatížení B125 kn pomalu se pohybující náklad na kolech do 5 tun - orientační třída zatížení C2 kn 300x x x400 0x0 0x600 0x x x x x x x x x x x x x x10 800x10 SDL 40 SDM 70 SDM 70 SDM 70 SDH 110 SDH 110 Detail osazení rámu do stavebního SDL40 SDM70 SDH Světlost Světlost 100 Světlost RONN DRAIN - OCELOVÉ POKLOPY 3

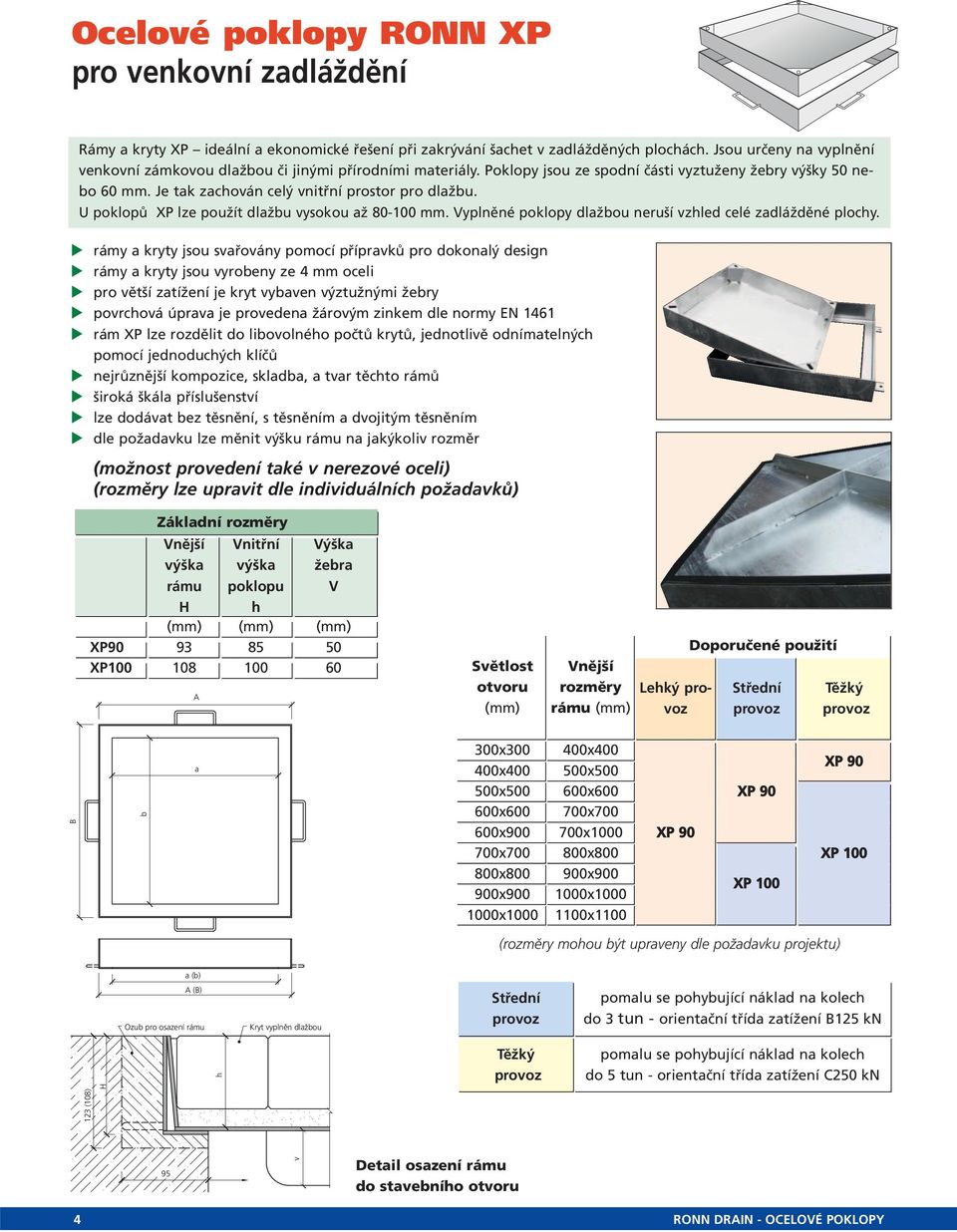

4 Ocelové poklopy RONN XP pro venkovní zadláždění Rámy a kryty XP ideální a ekonomické řešení při zakrývání šachet v zadlážděných plochách. Jsou určeny na vyplnění venkovní zámkovou dlažbou či jinými přírodními materiály. Poklopy jsou ze spodní části vyztuženy žebry výšky nebo 60 mm. Je tak zachován celý vnitřní prostor pro dlažbu. U poklopů XP lze použít dlažbu vysokou až mm. Vyplněné poklopy dlažbou neruší vzhled celé zadlážděné plochy. rámy a kryty jsou svařovány pomocí přípravků pro dokonalý design rámy a kryty jsou vyrobeny ze 4 mm oceli pro větší zatížení je kryt vybaven výztužnými žebry povrchová úprava je provedena žárovým zinkem dle normy EN 1461 rám XP lze rozdělit do libovolného počtů krytů, jednotlivě odnímatelných pomocí jednoduchých klíčů nejrůznější kompozice, skladba, a tvar těchto rámů široká škála příslušenství lze dodávat bez těsnění, s těsněním a dvojitým těsněním dle požadavku lze měnit výšku rámu na jakýkoliv rozměr (možnost provedení také v nerezové oceli) (rozměry lze upravit dle individuálních požadavků) Základní rozměry Vnější výška rámu H Vnitřní výška poklopu h Výška žebra V (mm) (mm) (mm) XP XP A Světlost (mm) Vnější rozměry rámu (mm) Lehký Doporučené použití Střední Těžký B b a 300x x x400 0x0 XP 90 0x0 600x600 XP x x x x1000 XP x x800 XP x x x x1000 XP x x1100 (rozměry mohou být upraveny dle požadavku projektu) a (b) A (B) Ozub pro osazení rámu Kryt vyplněn dlažbou Střední pomalu se pohybující náklad na kolech do 3 tun - orientační třída zatížení B125 kn Těžký pomalu se pohybující náklad na kolech do 5 tun - orientační třída zatížení C2 kn 123 (108) H h 95 v Detail osazení rámu do stavebního 4 RONN DRAIN - OCELOVÉ POKLOPY

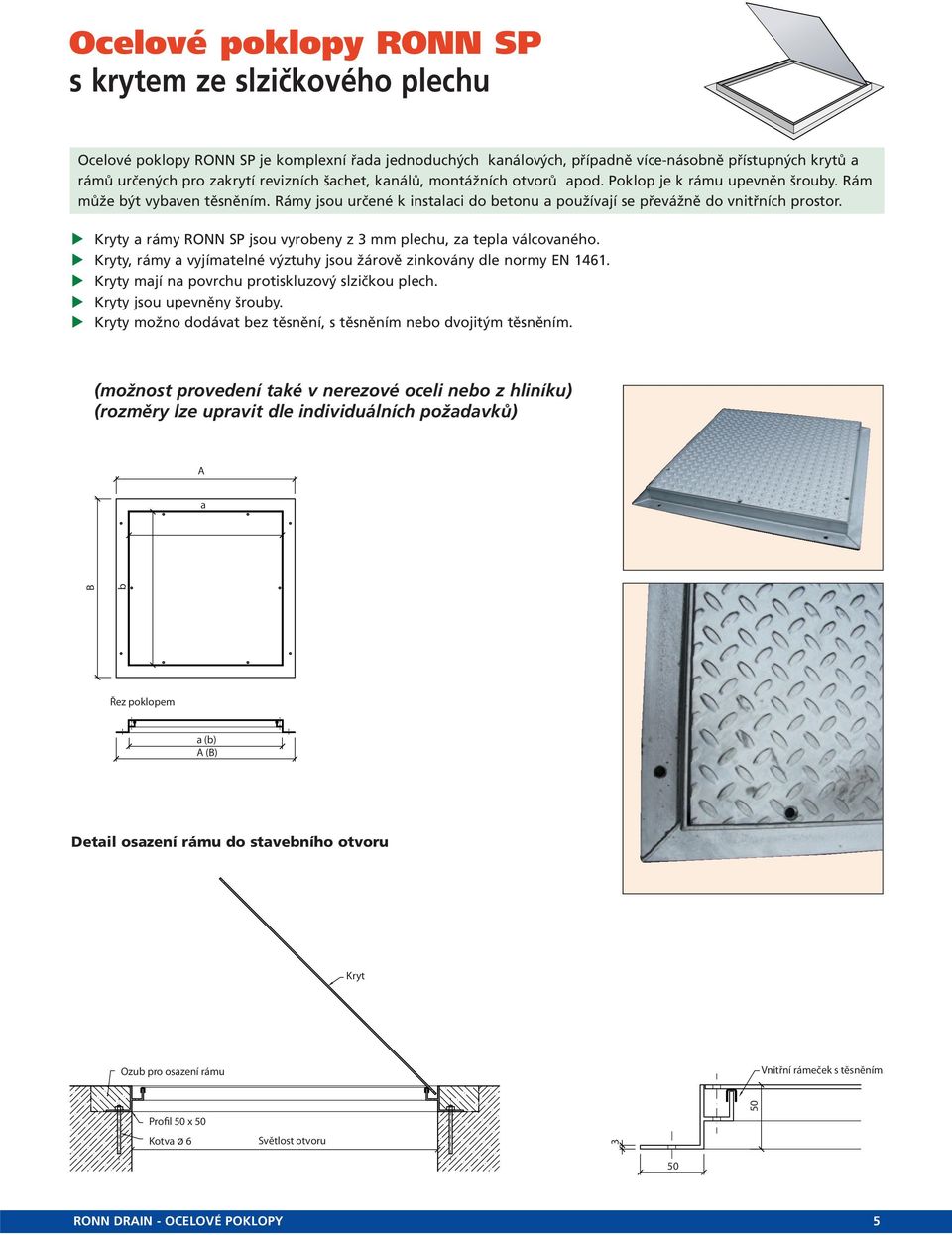

5 Ocelové poklopy RONN SP s krytem ze slzičkového plechu Ocelové poklopy RONN SP je komplexní řada jednoduchých kanálových, případně více-násobně přístupných krytů a rámů určených pro zakrytí revizních šachet, kanálů, montážních otvorů apod. Poklop je k rámu upevněn šrouby. Rám může být vybaven těsněním. Rámy jsou určené k instalaci do betonu a používají se převážně do vnitřních prostor. Kryty a rámy RONN SP jsou vyrobeny z 3 mm plechu, za tepla válcovaného. Kryty, rámy a vyjímatelné výztuhy jsou žárově zinkovány dle normy EN Kryty mají na povrchu protiskluzový slzičkou plech. Kryty jsou upevněny šrouby. Kryty možno dodávat bez těsnění, s těsněním nebo dvojitým těsněním. (možnost provedení také v nerezové oceli nebo z hliníku) (rozměry lze upravit dle individuálních požadavků) A a B b Řez poklopem a (b) A (B) Detail osazení rámu do stavebního Kryt Ozub pro osazení rámu Vnitřní rámeček s těsněním Profil x Kotva ø 6 Světlost 3 RONN DRAIN - OCELOVÉ POKLOPY 5

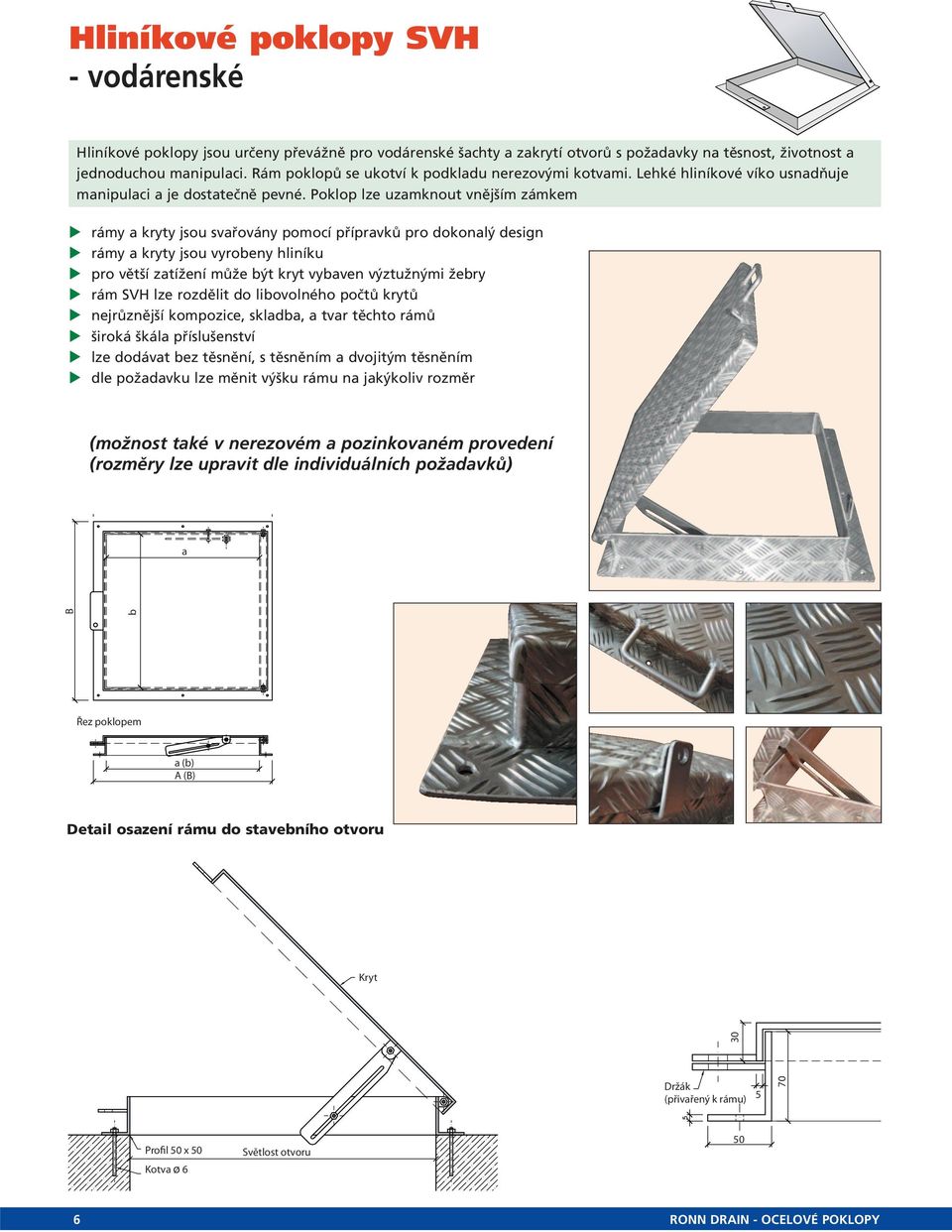

6 Hliníkové poklopy SVH - vodárenské Hliníkové poklopy jsou určeny převážně pro vodárenské šachty a zakrytí otvorů s požadavky na těsnost, životnost a jednoduchou manipulaci. Rám poklopů se ukotví k podkladu nerezovými kotvami. Lehké hliníkové víko usnadňuje manipulaci a je dostatečně pevné. Poklop lze uzamknout vnějším zámkem rámy a kryty jsou svařovány pomocí přípravků pro dokonalý design rámy a kryty jsou vyrobeny hliníku pro větší zatížení může být kryt vybaven výztužnými žebry rám SVH lze rozdělit do libovolného počtů krytů nejrůznější kompozice, skladba, a tvar těchto rámů široká škála příslušenství lze dodávat bez těsnění, s těsněním a dvojitým těsněním dle požadavku lze měnit výšku rámu na jakýkoliv rozměr (možnost také v nerezovém a pozinkovaném provedení (rozměry lze upravit dle individuálních požadavků) a B b Řez poklopem a (b) A (B) Detail osazení rámu do stavebního Kryt 30 Držák (přivařený k rámu) 5 70 Profil x Kotva ø 6 Světlost 6 RONN DRAIN - OCELOVÉ POKLOPY

7 Poznámky RONN DRAIN - OCELOVÉ POKLOPY 7
