VÝKAZ VÝMĚR. Jablonec nad Nisou, Střelecká ul. - Kanalizační přípojka pro čo. 1067/14. Kanalizační přípojka pro čp. 1067/14

Rozměr: px

Začít zobrazení ze stránky:

Download "VÝKAZ VÝMĚR. Jablonec nad Nisou, Střelecká ul. - Kanalizační přípojka pro čo. 1067/14. Kanalizační přípojka pro čp. 1067/14"

Radka Marešová
před 7 lety
Počet zobrazení:

1 ASPE 9 Strana: 1 VÝKAZ VÝMĚR Objednavatel: Zhotovitel dokumentace: Městský úřad Jablonec nad Nisou GEVOS, ing. Milan Ulbrych - projektová kancelář Základní cena: Cena celková: DPH: Cena s daní: Měrné jednotky: Počet měrných jednotek: Náklad na měrnou jednotku: M 22,41 Vypracoval zadání: Z. Zobal Vypracoval nabídku: Datum zadání: Datum vypracování nabídky:

Milan Ulbrych - projektová kancelář Základní cena: Cena celková: DPH: Cena s daní: Měrné

2 ASPE 9 Strana: 2 0 Všeobecné konstrukce a práce POPLATKY KUS 1,00 Správní poplatek za využití komunikace OSTATNÍ POŽADAVKY - GEODETICKÉ ZAMĚŘENÍ HM 0,05 Zaměření pro Dokumentaci skutečného provedení stavby OSTATNÍ POŽADAVKY - GEODETICKÉ ZAMĚŘENÍ HM 1,00 Vytyčení stávajících inženýrských sítí OSTATNÍ POŽADAVKY - VYPRACOVÁNÍ DOKUMENTACE KČ 1,00 Dokumentace skutečného provedení stavby 0 Všeobecné konstrukce a práce 1 Zemní práce ODSTRAN KRYTU VOZ A CHOD S ASFALT POJIVEM VČET PODKLADU, ODVOZ DO 5KM Odstanění, naložení, odvoz a uložení na deponii určenou investorem V silnici 0,9*0,17*3,82=0,58 [A] ODSTRAN KRYTU VOZ A CHOD S ASFALT POJIVEM VČET PODKLADU, ODVOZ DO 5KM Odstanění, naložení, odvoz a uložení na deponii určenou investorem V chodníku 0,9*0,4*2,09=0,75 [A] M3 0,58 M3 0, ODSTRANĚNÍ CHODNÍKOVÝCH KAMENNÝCH OBRUBNÍKŮ M 2, FRÉZOVÁNÍ VOZOVEK ASFALTOVÝCH, ODVOZ DO 5KM M3 0,29 Frézování, naložení, odvoz a uložení na deponii určenou investorem 3,82*1,5*0,05=0,29 [A] ČIŠTĚNÍ KANALIZAČNÍCH ŠACHET KUS 1,00 Vyčerpání obsahu žumpy, odvoz na ČOV, očištění tlakovou vodou, dezinfekce

skutečného provedení stavby 0 Všeobecné konstrukce a práce 1 Zemní práce 5 113434 01 ODSTRAN KRYTU VOZ A CHOD S ASFALT POJIVEM VČET PODKLADU, ODVOZ DO 5KM Odstanění, naložení, odvoz a uložení na

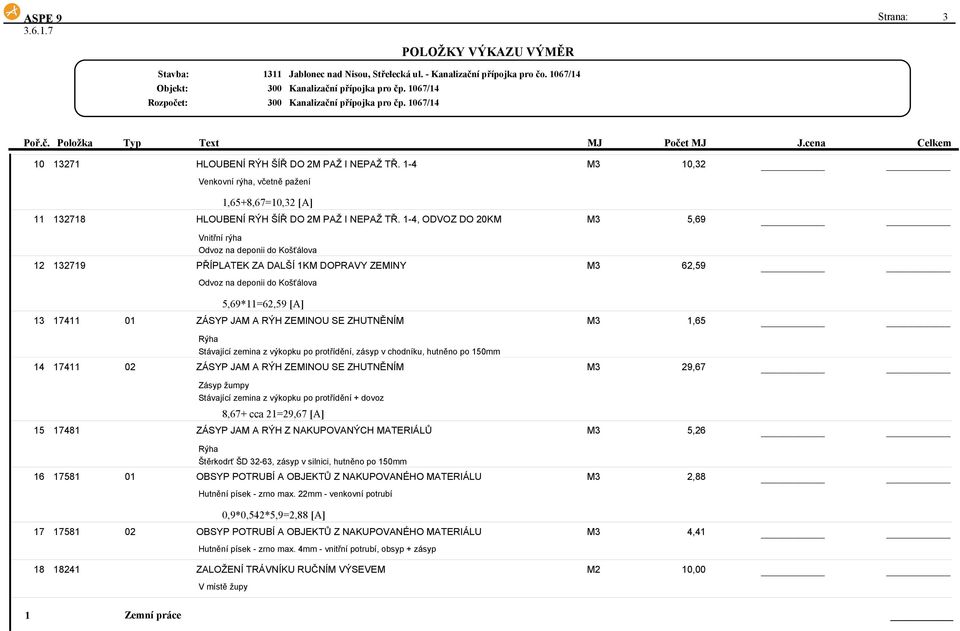

3 ASPE 9 Strana: HLOUBENÍ RÝH ŠÍŘ DO 2M PAŽ I NEPAŽ TŘ. 1-4 M3 10,32 Venkovní rýha, včetně pažení 1,65+8,67=10,32 [A] HLOUBENÍ RÝH ŠÍŘ DO 2M PAŽ I NEPAŽ TŘ. 1-4, ODVOZ DO 20KM M3 5,69 Vnitřní rýha Odvoz na deponii do Košťálova PŘÍPLATEK ZA DALŠÍ 1KM DOPRAVY ZEMINY M3 62,59 Odvoz na deponii do Košťálova 5,69*11=62,59 [A] ZÁSYP JAM A RÝH ZEMINOU SE ZHUTNĚNÍM M3 1,65 Rýha Stávající zemina z výkopku po protřídění, zásyp v chodníku, hutněno po 150mm ZÁSYP JAM A RÝH ZEMINOU SE ZHUTNĚNÍM M3 29,67 Zásyp žumpy Stávající zemina z výkopku po protřídění + dovoz 8,67+ cca 21=29,67 [A] ZÁSYP JAM A RÝH Z NAKUPOVANÝCH MATERIÁLŮ M3 5,26 Rýha Štěrkodrť ŠD 32-63, zásyp v silnici, hutněno po 150mm OBSYP POTRUBÍ A OBJEKTŮ Z NAKUPOVANÉHO MATERIÁLU M3 2,88 Hutnění písek - zrno max. 22mm - venkovní potrubí 0,9*0,542*5,9=2,88 [A] OBSYP POTRUBÍ A OBJEKTŮ Z NAKUPOVANÉHO MATERIÁLU M3 4,41 Hutnění písek - zrno max. 4mm - vnitřní potrubí, obsyp + zásyp ZALOŽENÍ TRÁVNÍKU RUČNÍM VÝSEVEM M2 10,00 V místě župy 1 Zemní práce

RÝH ZEMINOU SE ZHUTNĚNÍM M3 1,65 Rýha Stávající zemina z výkopku po protřídění, zásyp v chodníku, hutněno po 150mm 14 17411 02 ZÁSYP JAM A RÝH ZEMINOU SE ZHUTNĚNÍM M3 29,67 Zásyp žumpy Stávající

4 ASPE 9 Strana: 4 4 Vodorovné konstrukce PODKLADNÍ A VÝPLŇOVÉ VRSTVY Z KAMENIVA TĚŽENÉHO M3 0,53 Hutněný písek, zrno max. 22mm - venkovní potrubí 0,9*0,1*5,9=0,53 [A] PODKLADNÍ A VÝPLŇOVÉ VRSTVY Z KAMENIVA TĚŽENÉHO M3 1,28 Hutněný písek, zrno max. 4mm - vnitřní potrubí 0,9*0,1*14,21=1,28 [A] 4 Vodorovné konstrukce 5 Komunikace VRSTVY PRO OBNOVU A OPRAVY ZE ŠTĚRKODRTI M3 0,34 Štěrkodrť ŠD 0-16 tl. 100mm v silnici 3,82*0,9*0,1=0,34 [A] VRSTVY PRO OBNOVU A OPRAVY ZE ŠTĚRKODRTI M3 0,56 Štěrkodrť ŠD tl. mm v chodníku 0,9*0,3*2,08=0,56 [A] VRSTVY PRO OBNOVU, OPRAVY - SPOJ POSTŘIK DO 0,5KG/M2 M2 5,73 PSE 0,3kg/m2 v silnici 3,82*1,5=5,73 [A] VRSTVY PRO OBNOVU, OPRAVY - Z ASFALTOVÉHO BETONU M3 0,24 ACP 16+ TL. 70mm - v silnici 3,82*0,9*0,07=0,24 [A] VRSTVY PRO OBNOVU, OPRAVY - Z ASFALTOVÉHO BETONU M3 0,29 ACO 11S TL. 50mm - v silnici 3,82*1,5*0,05=0,29 [A]

4mm - vnitřní potrubí 0,9*0,1*14,21=1,28 [A] 4 Vodorovné konstrukce 5 Komunikace 21 567303 01 VRSTVY PRO OBNOVU A OPRAVY ZE ŠTĚRKODRTI M3 0,34 Štěrkodrť ŠD 0-16 tl.

5 ASPE 9 Strana: VRSTVY PRO OBNOVU, OPRAVY - Z ASFALTOVÉHO BETONU M3 0,19 ACO 8 TL. 50mm - v chodníku 2*0,9*0,05*2,08=0,19 [A] 5 Komunikace 6 Úpravy povrchů, podlahy, výplně otvorů MAZANINA Z PROSTÉHO BETONU C16/20 M3 1,92 0,9*0,15*14,21=1,92 [A] MAZANINA ZE ŽELEZOBETONU DO C16/20 (B20) M3 1,71 1,2*0,1*14,21=1,71 [A] VÝZTUŽ MAZANIN Z KARI SÍTÍ T 0,05 6 Úpravy povrchů, podlahy, výplně otvorů 7 Přidružená stavební výroba IZOLACE PODZEMNÍCH OBJEKTŮ PROTI ZEMNÍ VLHKOSTI ASFALTOVÝMI NÁTĚRY 1,2*14,21=17,05 [A] M2 17, VNITŘNÍ KANALIZACE Z PLAST TRUB DN DO 100MM M 1,30 Včetně tvarovek dle výpisu VNITŘNÍ KANALIZACE Z PLAST TRUB DN 200 M 16,51 Včetně tvarovek dle výpisu PODLAHOVE VPUSTI KUS 1,00 S vodorovným odtokem a pachovou uzávěrou PODLAHOVE VPUSTI KUS 1,00 Se svislým odtokem a pachovou uzávěrou PODLAHY Z HUTNÝCH DLAŽDIC (I POLOHUT) M2 17,05 Včetně lepidla a vyspárování

ŽELEZOBETONU DO C16/20 (B20) M3 1,71 1,2*0,1*14,21=1,71 [A] 29 631366 VÝZTUŽ MAZANIN Z KARI SÍTÍ T 0,05 6 Úpravy povrchů, podlahy, výplně otvorů 7 Přidružená stavební výroba 30 71 IZOLACE PODZEMNÍCH

6 ASPE 9 Strana: 6 1,2*14,21=17,05 [A] 7 Přidružená stavební výroba 8 Potrubí POTRUBÍ Z TRUB KAMENINOVÝCH DN DO 200MM M 5,90 Včetně tvarovek dle výpisu ŠACHTY ARMATURNÍ Z PROST BETONU PŮDORYS PLOCHY DO 1,5M2 KUS 1,00 Kompletní šachta na revizním kusu potrubí ve slepě (kromě poklopu a stupadel) POKLOPY OCELOVÉ SAMOSTATNÉ KUS 1,00 Poklop pro šachtičku s čistícím kusem STUPADLA (A POD) KUS 2,00 Stupadla v šachtičce pro čistící kus KOVOVÉ DOPLŇKY TRUB VEDENÍ KUS 2,00 Objímka DN200 na uchycení etáže potrubí v prádelně ZKOUŠKA VODOTĚSNOSTI POTRUBÍ DN DO 200MM M 22, TELEVIZNÍ PROHLÍDKA POTRUBÍ M 20,68 8 Potrubí 9 Ostatní konstrukce a práce CHODNÍKOVÉ OBRUBY Z KAMENNÝCH OBRUBNÍKŮ M 2,00 Uložení stávajících obrubníku zpět do betonového lože ŘEZÁNÍ ASFALTOVÉHO KRYTU VOZOVEK TL DO 100MM M 11,80 5,90*2=11,80 [A] OČIŠTĚNÍ ASFALTOVÝCH VOZOVEK UMYTÍM VODOU M2 20, BOURÁNÍ KONSTRUKCÍ ZE ŽELEZOBETONU M3 3,00 Bourání stropu a přepážek žumpy včetně odvozu na skládku

kusem 39 89915 STUPADLA (A POD) KUS 2,00 Stupadla v šachtičce pro čistící kus 40 89917 KOVOVÉ DOPLŇKY TRUB VEDENÍ KUS 2,00 Objímka DN200 na uchycení etáže potrubí v prádelně 41 899642 ZKOUŠKA

7 ASPE 9 Strana: VYBOURÁNÍ ČÁSTÍ KONSTRUKCÍ BETON S ODVOZEM DO 5KM M3 3,96 Vybourání stávající podlahy ve sklepě 1,2*0,12*14,21+0,9*0,15*14,21=3,96 [A] VYSEKÁNÍ OTVORŮ, KAPES, RÝH V BETONOVÉ KONSTRUKCI M3 0,01 Otvor pro napojení potrubí do revizní šachty VYSEKÁNÍ OTVORŮ, KAPES, RÝH V BETONOVÉ KONSTRUKCI M3 0,21 3x prostup zdí pro vnitřní kanalizaci 0,3*0,3*0,92+0,3*0,3*0,65+0,3*0,3*0,74=0,21 [A] VYSEKÁNÍ OTVORŮ, KAPES, RÝH V ŽELEZOBETONOVÉ KONSTRUKCI M3 0,50 Proražení dna žumpy 9 Ostatní konstrukce a práce Celkem:

revizní šachty 49 96814 02 VYSEKÁNÍ OTVORŮ, KAPES, RÝH V BETONOVÉ KONSTRUKCI M3 0,21 3x prostup zdí pro vnitřní kanalizaci
