1 REGULÁTOR SIReAA Advanced Elektrický ohřev NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

2 Obsah Všeobecná doporučení... 3 Umístění... 3 Připojení k systému... 3 Schéma zapojení... 3 Vložení ID... 3 Uvední do provozu... 3 Jednotlivé součásti regulačního systému... 5 SIReAA... 5 Volitelné příslušenství... 6 Režimy chodu... 7 Flexibilní režim... 7 Režim Otevřené dveře... 8 Popis vyrovnávací funkce Current Stage... 8 Ovládací panel SIReUA Přehled Hlavní menu Aktuální nastavení Nastavení teploty Regulace otáček Zapnutí/vypnutí systému Instalační menu Základní obrazovka Týdenní program Nastavení ventilátoru Nastavení ohřevu Výměna filtru Externí ovládání (BMS) Základní nastavení Servisní menu Chybová hlášení Připojení externího regulátoru včetně funkce BMS Schémata zapojení Systemair a.s. str. - 2/

3 Všeobecná doporučení Před samotnou montáží zkontrolujte, zda je regulátor kompletní (viz. seznam jednotlivých dílů na str. 5) Umístění Externí řídící deska SIReA1X se instaluje v blízkosti clony. Ovládací panel SIReUA1 má zabudované teplotní čidlo a instaluje se tak, aby byl snadno dostupný uživateli. Modulární kabely RJ12 (6p/6c), dostupné v různých délkách, slouží k připojení řídící desky a ovládacího panelu. Delší kabely lze dodat na vyžádání. Maximální délka kabelů je uvedena v kapitole Příslušenství. Ovládací panel lze umístit i dále od clony a zabránit tak ovládání nepovolaných osob. Do vstupního otvoru je třeba pak namontovat externí čidlo SIReRTX (příslušenství). Maximální délka kabelů je uvedena v kapitole Příslušenství. Připojení k systému Interní řídící deska SIReB1(X) a ovládací panel SIReUA1 jsou připojeny k řídící desce SIReA1X pomocí modulárních kabelů RJ12 (6p/6c). Pokud má být připojeno několik jednotek paralelně, použije se k připojení k SIReB1(X) též modulární kabel RJ12 (6p/6c). Pro připojení externího prostorového teplotního čidla SIReRTX (volitelné příslušenství) k řídící desce SIReA1X použijte modulární kabel RJ11 (4p/4c). Dveřní spínač SIReDC (kontakt je uzavřený, pokud jsou dveře otevřené) a venkovní teplotní čidlo SIReOTX se připojují ke svorkovnici na řídící desce SIReA1X. Při pevné montáži se dodávané kabely a zástrčky odstraňují. Montáž musí být provedena v souladu s příslušnými předpisy. Elektrický ohřev musí mít oddělené napájení viz. Návody na clonu. Schéma zapojení Schéma zapojení je uvedeno ve zvláštní kapitole na konci těchto návodů. Pro zapojení externí základní řídící desky SIReB1X se musí zajistit propojení mezi řídící deskou a vzduchovou clonou. Schéma zapojení viz. Návody pro SIReB1X. Vložení ID Regulátor může ovládat jednu nebo více clon zapojených paralelně (max. 9). Každá clona musí mít své vlastní ID číslo, jež se nastavuje na přepínači ID řídící desky, např. clona 1: ID=1, clona 2: ID=3. Pokud nebyl externí ovládací panel z nějakého důvodu namontován, může být přesto clona dočasně spuštěna. Přepínač ID se nastaví na 0 (viz. obr.). Clona poběží na poloviční otáčky a poloviční topný výkon. Při změně ID musí být clona odpojena od zdroje napájení. Každá clona má mít své vlastní ID Aby clona pracovala dočasně bez externího na kartě SIReB1(X) ovladače, nastavte na přepínači 0. Upozornění: pokud regulátor ovládá více clon, je při spuštění třeba provést připojení všech clon na napětí v časovém limitu max. do 10 sec, aby došlo ke spárování Master a všech Slave clon str. - 3/29 - Systemair a.s.

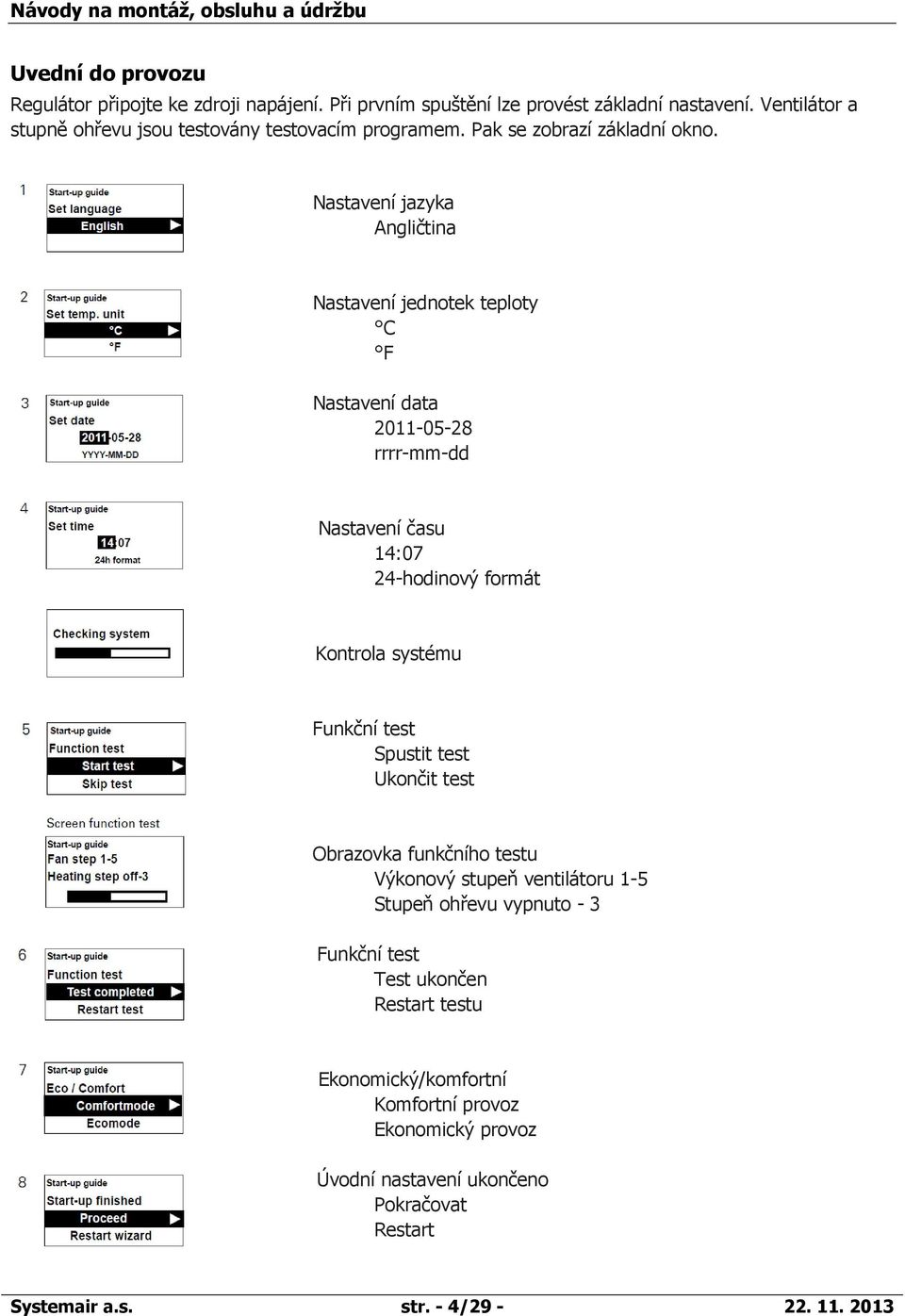

4 Uvední do provozu Regulátor připojte ke zdroji napájení. Při prvním spuštění lze provést základní nastavení. Ventilátor a stupně ohřevu jsou testovány testovacím programem. Pak se zobrazí základní okno. Nastavení jazyka Angličtina Nastavení jednotek teploty C F Nastavení data rrrr-mm-dd Nastavení času 14:07 24-hodinový formát Kontrola systému Funkční test Spustit test Ukončit test Obrazovka funkčního testu Výkonový stupeň ventilátoru 1-5 Stupeň ohřevu vypnuto - 3 Funkční test Test ukončen Restart testu Ekonomický/komfortní Komfortní provoz Ekonomický provoz Úvodní nastavení ukončeno Pokračovat Restart Systemair a.s. str. - 4/

5 Jednotlivé součásti regulačního systému SIReAA SIReUA1, SIReA1X, ovládací panel, kryt pro stěnovou montáž externí řídící deska (úroveň Competent a Advanced) (úroveň Advanced) SIReOTX, SIReDC, SIReCC, venkovní teplotní čidlo magnetický dveřní kontakt modulární kabely Zabudováno ve cloně: SIReB1, vestavěná řídící deska SIReIT, interní teplotní čidlo Rozměry jednotlivých částí: Typ Popis VxŠxH [mm] SIReUA1 Ovládací panel 120x70x35 SIReA1X Externí řídící deska Advanced 202x139x50 SIReOTX Venkovní teplotní čidlo 70x33x23 SIReDC Magnetický dveřní kontakt SIReB1 Vestavěná řídící deska SIReIT Interní teplotní čidlo 1 SIReCC603 Modulární kabel RJ12 3 SIReCC605 Modulární kabel RJ12 5 L [m] str. - 5/29 - Systemair a.s.

6 Volitelné příslušenství SIReRTX, externí teplotní prostorové čidlo SIReUR, sada pro montáž pod omítku SIReCJ4, spojovací díl SIReCJ6, spojovací díl SIReCC, kabely Typ č.rsk č. E Popis VxŠxH [mm] SIReRTX Externí prostorové teplotní čidlo 70x33x23 10 SIReUR* Sada pro montáž pod omítku 114x70x50 SIReCJ4 Spojovací kus pro 2 ks. RJ11(4/4) SIReCJ6 Spojovací kus pro 2 ks. RJ12(6/6) SIReCC Modulární kabel RJ12(6/6) 3 SIReCC Modulární kabel RJ12(6/6) 5 SIReCC Modulární kabel RJ12(6/6) 10 SIReCC Modulární kabel RJ12(6/6) 15 SIReCC Modulární kabel RJ11(4/4) 3 SIReCC Modulární kabel RJ11(4/4) 5 SIReCC Modulární kabel RJ11(4/4) 10 SIReCC Modulární kabel RJ11(4/4) 15 * viz. Zvláštní návod Max. délka kabelů modulární kabel RJ12 mezi SIReUA1 a SIReA1X max. 50m modulární kabel RJ12 mezi SIReA1X a SIReB1(X) max. 10m modulární kabel RJ12 mezi dvěma SIReB1(X) max. 50m modulární kabel RJ11 pro teplotní čidlo SIReRTX max. 20m kabel ne modulární) pro připojení venkovního čidla SIReOTX max. 50m Celková délka RJ12 v systému je maximálně 300m. L [m] Systemair a.s. str. - 6/

7 Režimy chodu Flexibilní režim (často otvírané a zavírané dveře) Regulátor indikuje, zda jsou dveře otevřeny nebo zavřeny, tento režim chodu je automaticky nastaven a nazývá se Fixed flexible (nastavení se provádí v Installer menu Settings fan Door mode ). Otevřené dveře Jsou indikovány písmenky OP na obrazovce. Ventilátor běží na vysoké otáčky a je ovládán na základě venkovní teplot. Při poklesu venkovní teploty během zimy a vzrůstu vnitřní teploty během léta, roste rychlost otáček ventilátoru. Nastavení otáček ventilátoru se provádí v: Main menu Fan control High speed limit. Regulační křivka ovládání dle venkovní teploty se nastavuje: Installer menu Settings fan Fan speed increase, kde se vkládá minimální a maximální rychlost otáček pro letní a zimní provoz. Obvykle je požadováno, aby se ohřev sepnul v případě, že jsou dveře otevřeny. Nastavená denní pokojová teplota ( Room temp. day ) pak vzroste o pevně nastavenou hodnotou ( Open door setp dif ). Ta se nastavuje: Installer menu Settings heating Open door setp. diff (ze závodu nastaveno na 3,0K). Hodnota denní teploty se nastavuje: Main menu Temperature settings Room temp. day. Pokud se používá týdenní program, je třeba též nastavit noční teplotu: Main menu Temperature settings Room temperature night. Teplota v místnosti je snímána pomocí zabudovaného teplotního čidla nebo pomocí externího pokojového teplotního čidla SIReRTX (volitelné příslušenství). Zavřené dveře Jsou indikovány písmenky CL na obrazovce. Ventilátor běží na nízké otáčky, které se nastavují: Main menu Fan speed Speed closed door. Ohřev se reguluje podle nastavené denní teploty: Main menu Temperature settings Room temp. Day. Pokud se používá týdenní program, je třeba též nastavit noční teplotu: Main menu Temperature settings Room temperature night. Teplota v místnosti je snímána pomocí zabudovaného teplotního čidla nebo pomocí externího pokojového teplotního čidla SIReRTX (příslušenství). Doběh při zavřených dveřích Jestliže se dveře zavřou a byl spuštěn ohřev, ventilátor poběží během nastaveného času na vysoké otáčky. Tento čas se nastavuje: Installer menu Settings fan Door over run High speed over run. Pokud bude v místnosti dostatečně teplo, poběží na nízké otáčky po nastavenou dobu: Installer menu Settings fan Door over run Low speed over run. Jinak ventilátor poběží, dokud nebude dosaženo požadované teploty. Pokud jsou dveře zavřeny, poběží clona tak, aby udržela nastavenou hodnotu ( Room temp day/night ). Doběh je ze závodu nastaven tak, že je závislý na tom, jak často jsou dveře otevřeny (automatický režim je nastaven v: Installer menu Settings fan Over run door Over run mode ) str. - 7/29 - Systemair a.s.

8 Režim - Otevřené dveře (dveře jsou stále otevřeny nebo zůstávají otevřeny po delší časový úsek) Jestliže dveře zůstávají stále nebo dlouho dobu otevřeny, je možné využít funkci Current Stage. Otáčky ventilátoru a stupně ohřevu rostou/klesají v 6 nebo 9 stupních (v závislosti na typu clony) a jsou ovládány pouze pokojovým termostatem. Funkce Current stage může být aktivována dvěma způsoby: dveře jsou stále otevřeny Výběr Fixed open v menu: Settings fan Door mode dveře se často otvírají Výběr Auto v menu: Installer menu Settings fan Door mode. V režimu Auto (automatický chod) regulátor automaticky přepíná mezi režimy Fixed Flexible (flexibilní) a Fixed Open (otevřeno) a to v závislosti na tom, jak často jsou dveře otevřeny. Jestliže jsou dveře otevřeny déle než 300s, funkce se mění z flexibilního režimu Fixed Flexible na režim Otevřené dveře Fixed Open. Popis vyrovnávací funkce Current Stage Úkolem funkce Current stage je vyrovnávat klima v místnosti, jestliže jsou dveře otevřeny, a to použitím správné kombinace otáček ventilátoru a topného výkonu. Při otevřených dveřích se pokojová teplota načítá každých 60s (prvních 6 cyklů) a pak každých 5 minut. Po každém načtení teploty funkce Current stage provede nastavení otáček ventilátoru a topného výkonu. Zimní provoz Pokud je venkovní teplota nižší než nastavená teplota v Installer menu Settings fan Outdoor temp. limit Jestliže je teplota v místnosti více než 3 stupně pod nastavenou hodnotou, dojde ke zvýšení o 2 výkonové stupně. Jestliže se teplota v místnosti pohybuje v rozsahu 1-3 stupně pod nastavenou hodnotou, dojde ke zvýšení o 1 výkonový stupeň. Jestliže je teplota v místnosti více než 2 stupně nad nastavenou hodnotou, dojde ke snížení o 1 výkonový stupeň. Letní provoz Pokud je venkovní teplota vyšší než nastavená teplota v Installer menu Settings fan Outdoor temperature limiting : Jestliže poklesne teplota v místnosti na více než 2 stupně pod nastavenou hodnotou, dojde ke zvýšení o 1 výkonový stupeň. Jestliže se teplota v místnosti pohybuje v rozsahu 1-2 stupně pod nastavenou hodnotou, dojde ke snížení 1 výkonový stupeň. Jestliže teplota v místnosti vzroste na více než 2 stupně nad nastavenou hodnotou, dojde ke zvýšení o 1 výkonový stupeň. Jestliže se teplota v místnosti pohybuje v rozsahu 1-2 stupně nad nastavenou hodnotou, dojde ke snížení o 1 výkonový stupeň. Jestliže ventilátor nastaven v regulátoru maximální hodnotu: Main menu Fan control High speed limit, budou použity všechny výkonové stupně, ale otáčky ventilátoru budou limitovány dle nastavené hodnoty. Systemair a.s. str. - 8/

9 Tabulka - výkonové stupně pro clony s 5-otáčkovým ventilátorem Výkonový stupeň Ventilátor Ohřev Tabulka - výkonové stupně pro clony s 3-otáčkovým ventilátorem Výkonový stupeň Ventilátor Ohřev str. - 9/29 - Systemair a.s.

10 Ovládací panel SIReUA1 Přehled stavové okno šipka zpět šipka vpřed volící kotouč Stavové okno Alarm (červená LED dioda) Režim chodu (zelená LED dioda) Stupeň otáček ventilátoru Stupeň ohřevu Týdenní program den Týdenní program noc Týdenní program vypnuto Bližší popis Stavové okno Zobrazuje běžnou teplotu v místnosti, stupeň otáček ventilátoru a ohřevu, stav dveří a denní/noční provoz nebo vypnuto (v případě použití týdenního programu). Pro nvstup do hlavního menu použijte šipku vpřed: Šipka vpřed Potvrzení výběru a pokračování. Volící otočný kotouč Posun mezi možnostmi. Šipka zpět Návrat Po 3 minutách se na displeji opět objeví stavové okno. Systemair a.s. str. - 10/

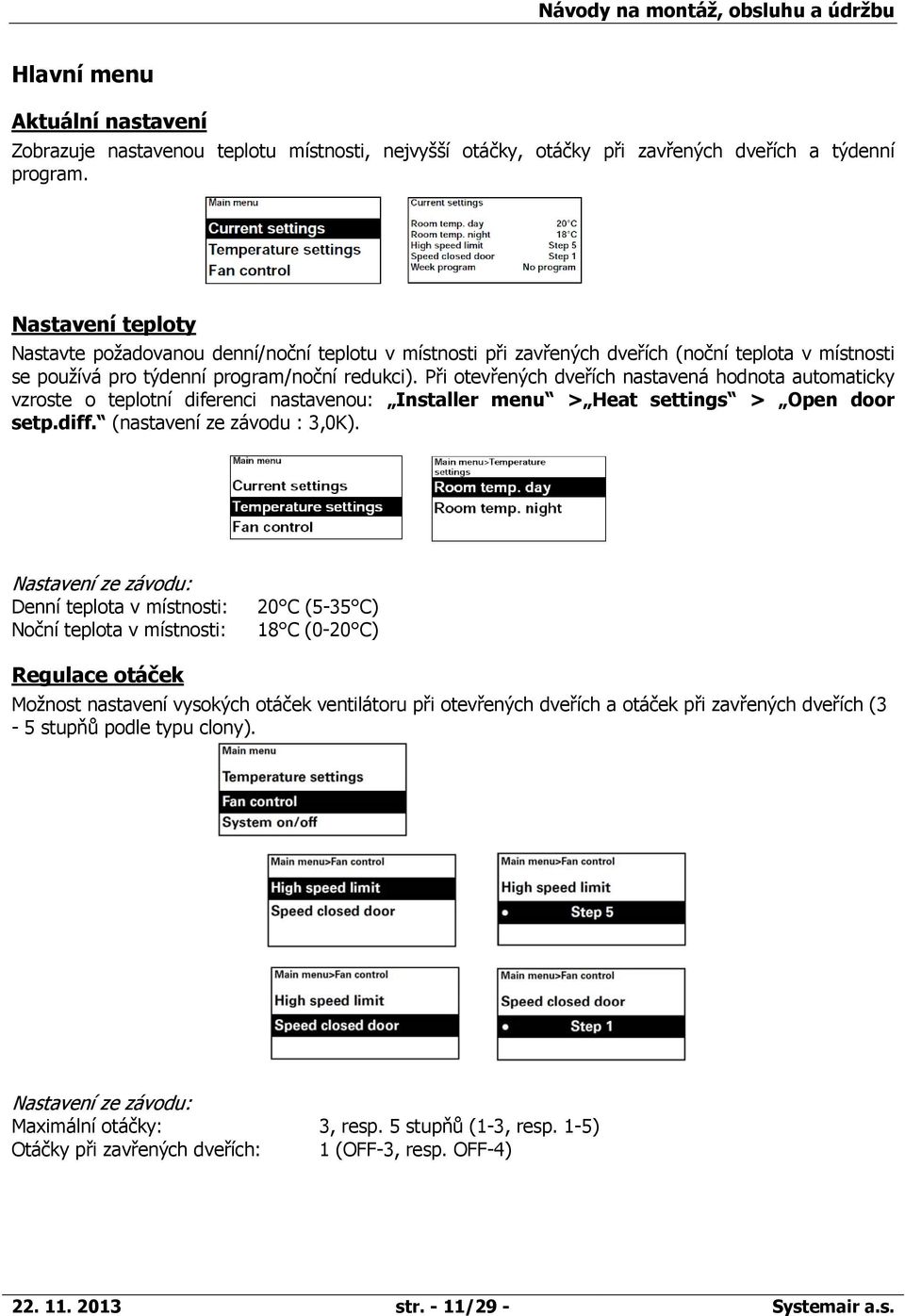

11 Hlavní menu Aktuální nastavení Zobrazuje nastavenou teplotu místnosti, nejvyšší otáčky, otáčky při zavřených dveřích a týdenní program. Nastavení teploty Nastavte požadovanou denní/noční teplotu v místnosti při zavřených dveřích (noční teplota v místnosti se používá pro týdenní program/noční redukci). Při otevřených dveřích nastavená hodnota automaticky vzroste o teplotní diferenci nastavenou: Installer menu Heat settings Open door setp.diff. (nastavení ze závodu : 3,0K). Denní teplota v místnosti: Noční teplota v místnosti: 20 C (5-35 C) 18 C (0-20 C) Regulace otáček Možnost nastavení vysokých otáček ventilátoru při otevřených dveřích a otáček při zavřených dveřích (3-5 stupňů podle typu clony). Maximální otáčky: 3, resp. 5 stupňů (1-3, resp. 1-5) Otáčky při zavřených dveřích: 1 (OFF-3, resp. OFF-4) str. - 11/29 - Systemair a.s.

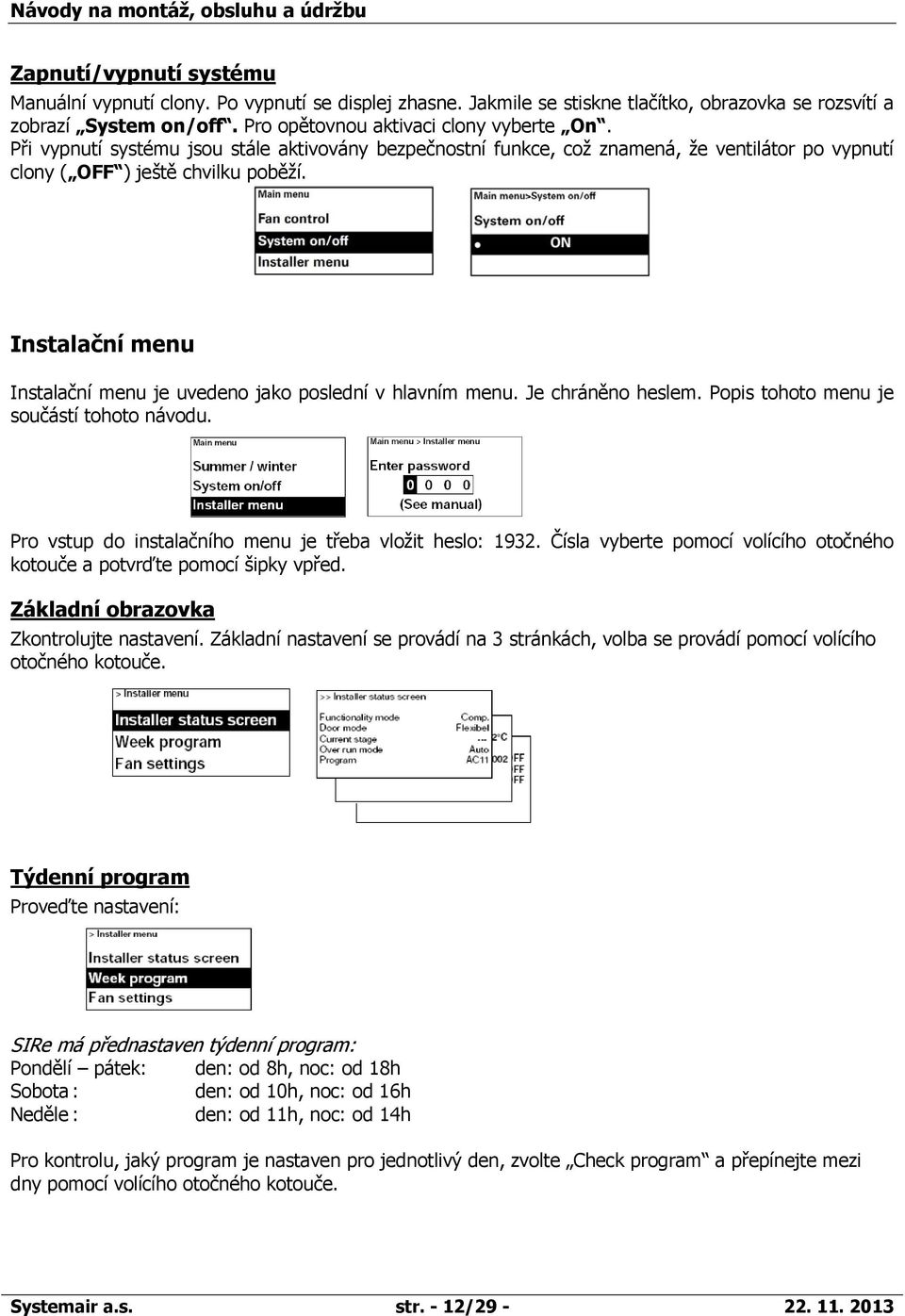

12 Zapnutí/vypnutí systému Manuální vypnutí clony. Po vypnutí se displej zhasne. Jakmile se stiskne tlačítko, obrazovka se rozsvítí a zobrazí System on/off. Pro opětovnou aktivaci clony vyberte On. Při vypnutí systému jsou stále aktivovány bezpečnostní funkce, což znamená, že ventilátor po vypnutí clony ( OFF ) ještě chvilku poběží. Instalační menu Instalační menu je uvedeno jako poslední v hlavním menu. Je chráněno heslem. Popis tohoto menu je součástí tohoto návodu. Pro vstup do instalačního menu je třeba vložit heslo: Čísla vyberte pomocí volícího otočného kotouče a potvrďte pomocí šipky vpřed. Základní obrazovka Zkontrolujte nastavení. Základní nastavení se provádí na 3 stránkách, volba se provádí pomocí volícího otočného kotouče. Týdenní program Proveďte nastavení: SIRe má přednastaven týdenní program: Pondělí pátek: den: od 8h, noc: od 18h Sobota : den: od 10h, noc: od 16h Neděle : den: od 11h, noc: od 14h Pro kontrolu, jaký program je nastaven pro jednotlivý den, zvolte Check program a přepínejte mezi dny pomocí volícího otočného kotouče. Systemair a.s. str. - 12/

13 Pokud chcete zkontrolovat, jaký program je aktivní pro jednotlivý den, vyberte den v týdnu stisknutím šipky vpřed, program je označen a dny, pro které je tento program aktivní, budou podtrženy. Přepínání mezi programy pro jednotlivé dny se provádí pomocí volícího otočného kotouče. Pro přidání nového programového stupně vyberte položku New program step. Výběr potvrďte stisknutím šipky vpřed. Vyberte den ( day ), noc ( night ) nebo vypnuto ( OFF ), vyberte čas pro sepnutí a pro které dny bude programový stupeň použit, potom práci ukončete zvolením End (konec). Nový programový stupeň nenahradí nastavený čas např. pro konkrétní den. Pro změnu tohoto času zvolte Změnit program ( Change program ). Programové stupně, jež nejsou používány, lze odstranit v menu Odstranit program ( Remove program ). Jeden nebo všechny programové stupně lze v tomto menu odstranit. Návrat na základní nastavení ze závodu se provádí výběrem Kompletní reset ( Reset all ). Týdenní program se aktivuje výběrem On v menu Týdenní program - Week program on/off. V režimu zapnuto - On se v základním okně objeví symbol slunce, měsíce nebo OFF (tj. funkce den, noc nebo vypnuto) str. - 13/29 - Systemair a.s.

14 Nastavení ventilátoru Nastavení ventilátoru se provádí zde: Zvýšení otáček ventilátoru - Fan speed increase Nastavení venkovní teploty pro maximální a minimální otáčky při letním a zimním provozu. Zima teplota pro maximální otáčky - T max speed winter : Zima teplota pro minimální otáčky - T min speed winter : Léto teplota pro minimální otáčky - T min speed summer : Léto teplota pro maximální otáčky - T max speed summer : -10ºC (-30 15ºC) 15ºC (-10 22ºC) 22ºC (15 37ºC) 37ºC (22 50ºC) Diagram: Změna výkon. stupňů ventilátoru při změně venkovní teploty pro 5-ot. a 3-ot. ventilátory Systemair a.s. str. - 14/

15 Doběh po zavření dveří - Door over run V tomto režimu je doběh automaticky ovládán v závislosti na tom, jak často se dveře otevírají v závislosti na nastavené hodnotě dle tabulky. Doba mezi otevřením dveří [s] Doběh při vysokých otáčkách [s] Doběh při nízkých otáčkách [s] t < < t < t > Pokud je požadován přesně stanovený čas doběhu ventilátoru, lze jej nastavit v menu Pevný čas - Fixed time. Doba doběhu může být změněna a to pro dobíhání při vysokých i nízkých otáčkách. Režim doběhu Over run : Auto (nastavený čas) Doběh při vysokých otáčkách: 30 s (0 180 s) Doběh při nízkých otáčkách: 120 s (0 300 s) Provoz dveří - Door mode Existují 3 odlišné možnosti nastavení: Automatický - Auto, Flexibilní - Fixed flexible a Otevřené dveře - Fixed open. Při režimu Fixed flexible regulátor vyhodnocuje, zda jsou dveře otevřené nebo zavřené. Při režimu Fixed open jsou dveře považovány za stále otevřené a ovládání je založeno pouze na teplotě v místnosti (viz. Current stage ). Při režimu Auto regulátor automaticky přepíná mezi režimy Flexibilní a Otevřené dveře v závislosti na tom, jak často jsou dveře otevřeny. Režim dveří - Door mode : Flexibilní ( Fixed flexible ) str. - 15/29 - Systemair a.s.

16 Plynulá regulace ventilátoru - Stepless fan control Nastavení pro plynulou regulaci ventilátoru. Ventilátory jsou standardně ovládány ve 3 nebo 5 stupních. Pokud se zvolí plynulá regulace ventilátoru, může být ventilátor plynule ovládán např. pomocí externího frekvenčního měniče. Plynulé ovládání ventilátoru Stepless fan kontrol : vypnuto (OFF) Nastavení ohřevu Umožňuje nastavit ohřev. Limit venkovní teploty - Outdoor temp. limit Blokování ohřevu během letního období. Limit venkovní teploty: 15ºC (5 30ºC) Ekonomický/komfortní provoz - Eco/Comfort Zvolte mezi ekonomickým a komfortním provozem podle toho, zda je důležitější úspora energie či optimální klima v místnosti. Komfortní režim zajišťuje pohodlí pří lehce zvýšené spotřebě energie. Komfortní provoz upřednostňuje teplotní pohodu, regulační systém akceptuje pouze malé odchylky od nastavené teploty v místnosti. Ekonomický provoz adaptuje ohřev na požadovanou úroveň pomaleji při teplotních změnách, ale díky tomu spotřebuje méně energie. Teplotní rozdíl při otevřených dveřích - Open door step. Diff. Hodnota, o kterou vzroste nastavená hodnota (teplota v místnosti den/noc) při otevřených dveřích. Nastavená hodnota rozdílu při otevřených dveřích: 3,0K (0K - -10K) Systemair a.s. str. - 16/

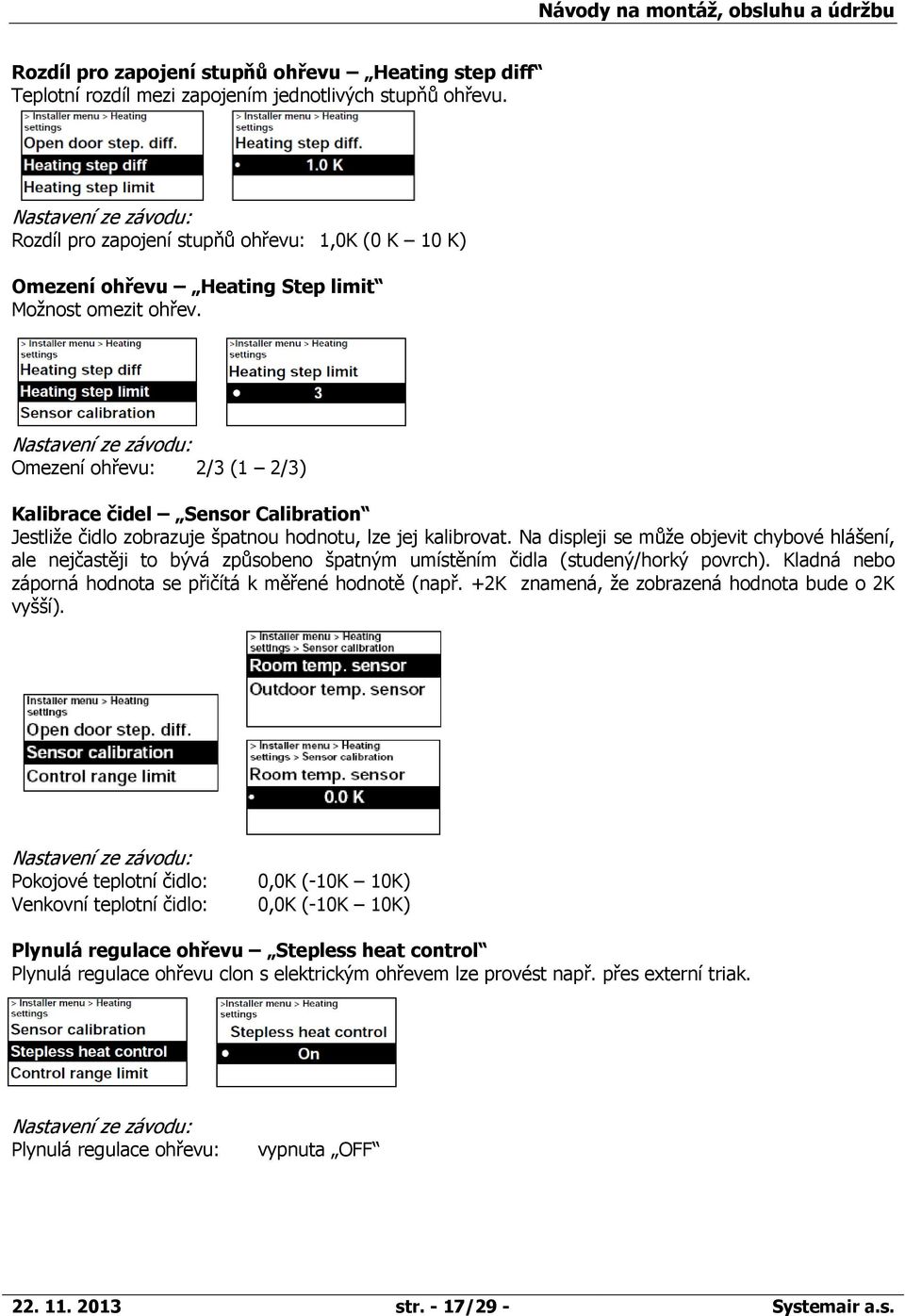

17 Rozdíl pro zapojení stupňů ohřevu Heating step diff Teplotní rozdíl mezi zapojením jednotlivých stupňů ohřevu. Rozdíl pro zapojení stupňů ohřevu: 1,0K (0 K 10 K) Omezení ohřevu Heating Step limit Možnost omezit ohřev. Omezení ohřevu: 2/3 (1 2/3) Kalibrace čidel Sensor Calibration Jestliže čidlo zobrazuje špatnou hodnotu, lze jej kalibrovat. Na displeji se může objevit chybové hlášení, ale nejčastěji to bývá způsobeno špatným umístěním čidla (studený/horký povrch). Kladná nebo záporná hodnota se přičítá k měřené hodnotě (např. +2K znamená, že zobrazená hodnota bude o 2K vyšší). Pokojové teplotní čidlo: 0,0K (-10K 10K) Venkovní teplotní čidlo: 0,0K (-10K 10K) Plynulá regulace ohřevu Stepless heat control Plynulá regulace ohřevu clon s elektrickým ohřevem lze provést např. přes externí triak. Plynulá regulace ohřevu: vypnuta OFF str. - 17/29 - Systemair a.s.

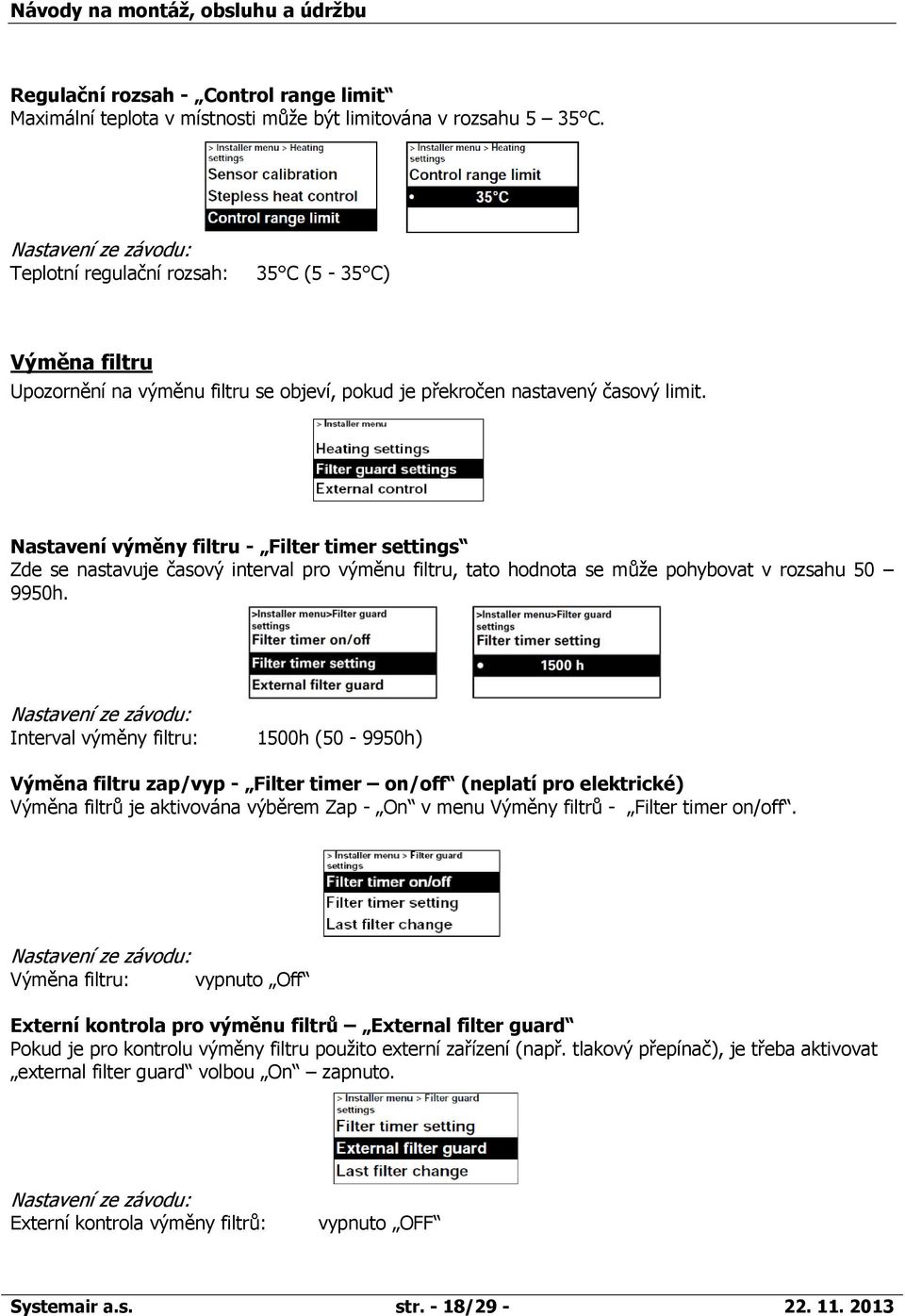

18 Regulační rozsah - Control range limit Maximální teplota v místnosti může být limitována v rozsahu 5 35 C. Teplotní regulační rozsah: 35 C (5-35 C) Výměna filtru Upozornění na výměnu filtru se objeví, pokud je překročen nastavený časový limit. Nastavení výměny filtru - Filter timer settings Zde se nastavuje časový interval pro výměnu filtru, tato hodnota se může pohybovat v rozsahu h. Interval výměny filtru: 1500h ( h) Výměna filtru zap/vyp - Filter timer on/off (neplatí pro elektrické) Výměna filtrů je aktivována výběrem Zap - On v menu Výměny filtrů - Filter timer on/off. Výměna filtru: vypnuto Off Externí kontrola pro výměnu filtrů External filter guard Pokud je pro kontrolu výměny filtru použito externí zařízení (např. tlakový přepínač), je třeba aktivovat external filter guard volbou On zapnuto. Externí kontrola výměny filtrů: vypnuto OFF Systemair a.s. str. - 18/

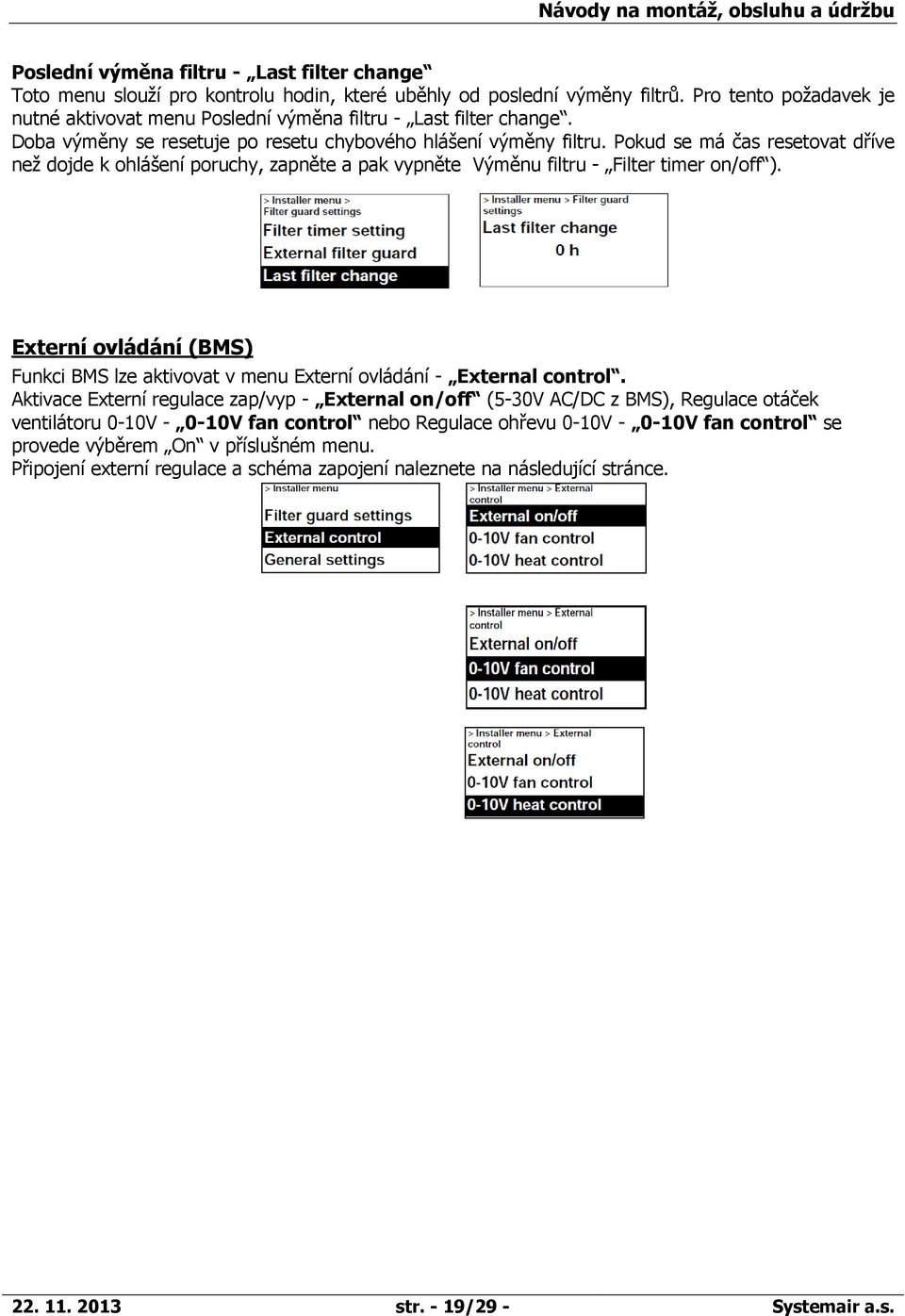

19 Poslední výměna filtru - Last filter change Toto menu slouží pro kontrolu hodin, které uběhly od poslední výměny filtrů. Pro tento požadavek je nutné aktivovat menu Poslední výměna filtru - Last filter change. Doba výměny se resetuje po resetu chybového hlášení výměny filtru. Pokud se má čas resetovat dříve než dojde k ohlášení poruchy, zapněte a pak vypněte Výměnu filtru - Filter timer on/off ). Externí ovládání (BMS) Funkci BMS lze aktivovat v menu Externí ovládání - External control. Aktivace Externí regulace zap/vyp - External on/off (5-30V AC/DC z BMS), Regulace otáček ventilátoru 0-10V V fan control nebo Regulace ohřevu 0-10V V fan control se provede výběrem On v příslušném menu. Připojení externí regulace a schéma zapojení naleznete na následující stránce str. - 19/29 - Systemair a.s.

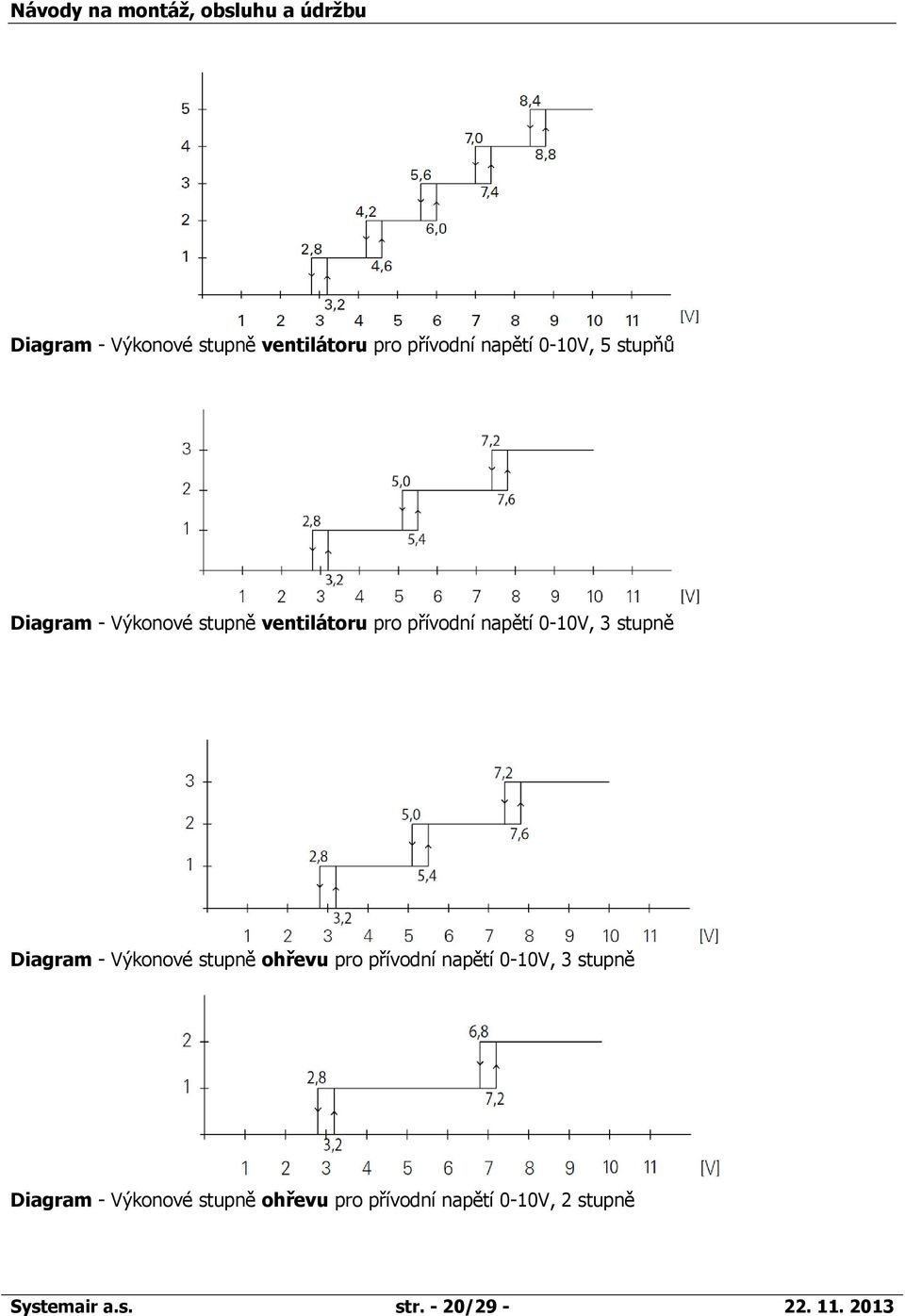

20 Diagram - Výkonové stupně ventilátoru pro přívodní napětí 0-10V, 5 stupňů Diagram - Výkonové stupně ventilátoru pro přívodní napětí 0-10V, 3 stupně Diagram - Výkonové stupně ohřevu pro přívodní napětí 0-10V, 3 stupně Diagram - Výkonové stupně ohřevu pro přívodní napětí 0-10V, 2 stupně Systemair a.s. str. - 20/

21 Základní nastavení Možnost provést základní nastavení, jež lze provést též při prvním spuštění a resetuje uživatelské nastavení. Změna data, času, jazyka a teploty: Uživatelský reset User reset Resetuje uživatelské nastavení (teplota v místnosti den/noc, max. otáčky, otáčky při zavřených dveřích) na nastavení ze závodu. Funkční test - Function test Slouží k testování výkonových stupňů ventilátoru a stupňů ohřevu. Spustit test Výkonové stupně ventilátoru 1-5 Stupně ohřevu Vypnuto (OFF) - 3 Test ukončen Servisní menu Servisní menu je chráněno heslem a lze je použít po dohodě s firmou Systemair nebo s osobou provádějící autorizovaný servis str. - 21/29 - Systemair a.s.

22 Chybová hlášení SIRe má pro bezpečný a bezporuchový provoz různá chybová hlášení a hlášení o poruchách. Pokud se objeví nějaké chybové hlášení, je třeba zařízení resetovat, aby došlo k návratu do běžného chodu včetně ohřevu. Ventilátor zůstává provozu i v případě ohlášené poruchy přehřívání. Zobrazení chybového a poruchového hlášení V případě poruchy se na základním displeji objeví hlášení o chybě či poruše s kódem chyby/poruchy viz. tab. Resetování poruchy Upozornění! Před vynulováním poruchy zjistěte a odstraňte její příčinu! Pokud byla porucha odstraněna, resetujte poruchu stisknutím šipky vpřed a výběrem Reset poruchy - Reset alarm a potvrzením. Pokud několik clon dává ve stejném čase hlášení o poruše, je na displeji indikováno několik poruch, ale na displeji se objeví pouze jedna. Po resetu jedné poruchy se na displeji objeví následující. Výpadek napětí V případě výpadku napětí je třeba zkontrolovat nastavení času. V případě, že čas není správně nastaven, funguje týdenní program chybně. Ochrana proti přehřátí Platí pouze pro clony s vnitřním čidlem. Ochrana proti přehřátí omezuje teplotu odváděného vzduchu z clony na 40 C. Při teplotě 37 C dojde ke snížení o jeden výkonový stupeň. Pokud teplota stále poroste, dojde k vypnutí všech výkonových stupni při 40 C. Jestliže teplota stále poroste např. kvůli vadnému kondenzátoru, spustí se při 50 C ventilátor, aby teplotu snížil. Zároveň se objeví hlášení o poruše A2. Při interní teplotě v cloně 54 C poběží ventilátor na maximální otáčky. Jestliže se clona ochladí, dojde k automatickému spuštění. Hlášení o poruše zůstává na displeji. Pokud se clona přehřeje 2x během jedné hodiny, ventilátor stále pracuje a ohřev se nesepne, dokud hlášení o poruše není odstraněno. Upozornění: Pokud dojde ke spuštění ochrany proti přehřátí opakovaně, zkontrolujte pečlivě zařízení a odstraňte příčinu poruchy. Pokud příčinu neobjevíte, kontaktujte firmu Systemair! Systemair a.s. str. - 22/

23 Tabulka - Poruchy Porucha Příčina Odstranění A1 Porucha motoru A2 Přehřátí A4 Výměna filtru A5 Externí porucha Došlo k aktivaci tepelné ochrany. Jeden několik motorů se přehřálo (pouze clony s vyvedenými tepelnými kontakty) Teplota ve cloně překročila hodnotu pro poruchu přehřátí (pouze clony se zabudovaným teplotním čidlem) Bylo dosaženo nastaveného času pro výměnu filtru nebo byla aktivována porucha externího filtru. Externí poruchový vstup v SIReA1X byl aktivován Zkontrolujte, zda na sání a výtlaku z clony nic nepřekáží. Po vychladnutí přehřátého motoru se tepelné kontakty opět uzavřou a porucha se může zresetovat. Při opakované poruše zkontrolujte motor a poškozený motor vyměňte. Zkontrolujte, zda na sání a výtlaku z clony nic nepřekáží, funkčnost vnitřního teplotního čidla. Vyměňte nebo vyčistěte filtr, podle stavu filtru nastavte čas pro další výměnu filtru a resetujte poruchu. Zkontrolujte externí alarm. Chybová hlášení Příčina Odstranění E1 komunikace SIReB1(X) nemá kontakt s SIReA1X E2 porucha ID Jedno nebo více SIReB1(X) má stejné ID číslo E3 Porucha ID Jedno nebo více SIReB1(X) nemá program E4 E8 Porucha prostorového teplotního čidla Porucha interního čidla E10 Porucha ID E12 Porucha prostorového teplotního čidla E14 Porucha venkovního čidla E20 Komunikace E21 Porucha prostorového teplotního čidla E23 Porucha softwaru Porucha či chybějící prostorové teplotní čidlo SIReRTX připojené k SIReB1(X) Porucha či chybějící interní čidlo (pouze clony se zabudovaným interním čidlem) Porucha nebo více SIReB1(X) má různý program Porucha či chybějící prostorové teplotní čidlo SIReRTX připojené k SIReA1X Porucha či chybějící venkovní teplotní čidlo SIReOTX připojené k SIReA1X Regulační jednotka SIReUA1 nemá žádný kontakt s SIReA1X Porucha v interním prostorovém teplotním čidlu SIReUA1. Kontaktujte Systemair Zkontrolujte propojení mezi svorkovnicemi, případně vyměňte modulární kabely. Odpojte od proudu a pro každé SIReB1(X) zvolte jiné ID číslo. Kontaktujte firmu Systemair Při připojování a odpojování čidla vždy odpojte zařízení od zdroje napájení. Zkontrolujte připojení čidla. Zkontrolujte připojení čidla, v případě chybějícího čidla kontaktujte firmy Systemair. Kontaktujte firmu Systemair Při připojování a odpojování čidla vždy odpojte zařízení od zdroje napájení. Zkontrolujte připojení čidla. Zkontrolujte připojení čidla, v případě chybějícího čidla kontaktujte firmy Systemair. Zkontrolujte propojení, v případě potřeby vyměňte modulární kabely. Zkontrolujte připojení mezi SIReUA1 a SIReA1X, v případě potřeby vyměňte modulární kabely. Pokud se tím chyba neodstraní, je nutno vyměnit SIReUA str. - 23/29 - Systemair a.s.

24 Připojení externího regulátoru včetně funkce BMS Indikace otáček, 0-10V DC OUT (max. 5mA) Signál ze SIRe indikuje regulaci otáček, odpovídá 0-100% otáček ventilátoru, je stále aktivní. Indikace ohřevu, 0-10V DC OUT (max. 5 ma) Signál ze SIRe indikuje zapojené stupně ohřevu. Vždy aktivní. Venkovní teplotní čidlo (příslušenství) SIReOTX Externí snížení na noční limit zap/vyp (ON/OFF), beznapěťový přepínač Uzavírá se při aktivaci funkce nočního snížení výkonu, je stále aktivní. Externí alarm (vstup) IN (beznapěťový kontakt) Uzavření oznamuje poruchu výměna externího filtru. Nastavení parametru: Installer menu > Filter guard > External filter guard = ON. Externí regulace otáček 0-10DC Ovládá otáčky ventilátoru 0-100%. Nastavení parametru: >> Installer menu > External control > 0-10V fan control = ON Externí regulace ohřevu 0-10V DC IN Aktivuje ohřev. Nastavení parametru: >> Installer menu > External control > 0-10V heating control = ON Externí zapnutí/vypnutí ON/OFF 5-30V AC/DC Externí signál aktivuje vzduchovou clonu. Nastavení parametru: >> Installer menu > External control > External On/Off =ON Systemair a.s. str. - 24/

25 Dveřní spínač (přílušenství) externí beznapěťový přepínač SIReDC indikuje stav dveří. Lze použít beznapěťový přepínač z automatických dveří nebo BMS. Kontakty uzavřeny = otevřené dveře, kontakty otevřeny = uzavřené dveře Externí alarm (výstup) (BMS), beznapěťový přepínač, max. 3A, 230V Indikace poruchy, vždy aktivní. Kontakty uzavřeny=bzučící alarm, kontakty otevřeny=bez alarmu. Indikace chodu clony (výstup) (BMS), beznapě'tový kontakt, max. 3A, 230V Odchozí indikace provozu, vždy aktivní str. - 25/29 - Systemair a.s.

26 Schémata zapojení Schéma zapojení - interní řídící deska Systemair a.s. str. - 26/

27 Schéma zapojení - externí řídící deska str. - 27/29 - Systemair a.s.

28 Schéma zapojení - paralelní zapojení Systemair a.s. str. - 28/

29 Schéma zapojení - paralelní zapojení Výrobce: Prodej a servis: Frico AB Systemair a.s., BOX 102 Fakturační adresa, sídlo společnosti: Oderská 333/5, Praha 9 - Čakovice SE Partille Doručovací adresa, kancelář, sklad: Hlavní 826, Praha - Hovorčovice Sweden tel.: fax: web: Systemair a.s., zdroj: E4445 ( HH/SA) str. - 29/29 - Systemair a.s.
