1 Návod na montáž, obsluhu a údržbu SIReA Advanced pro vzduchové clony Elektrický ohřev

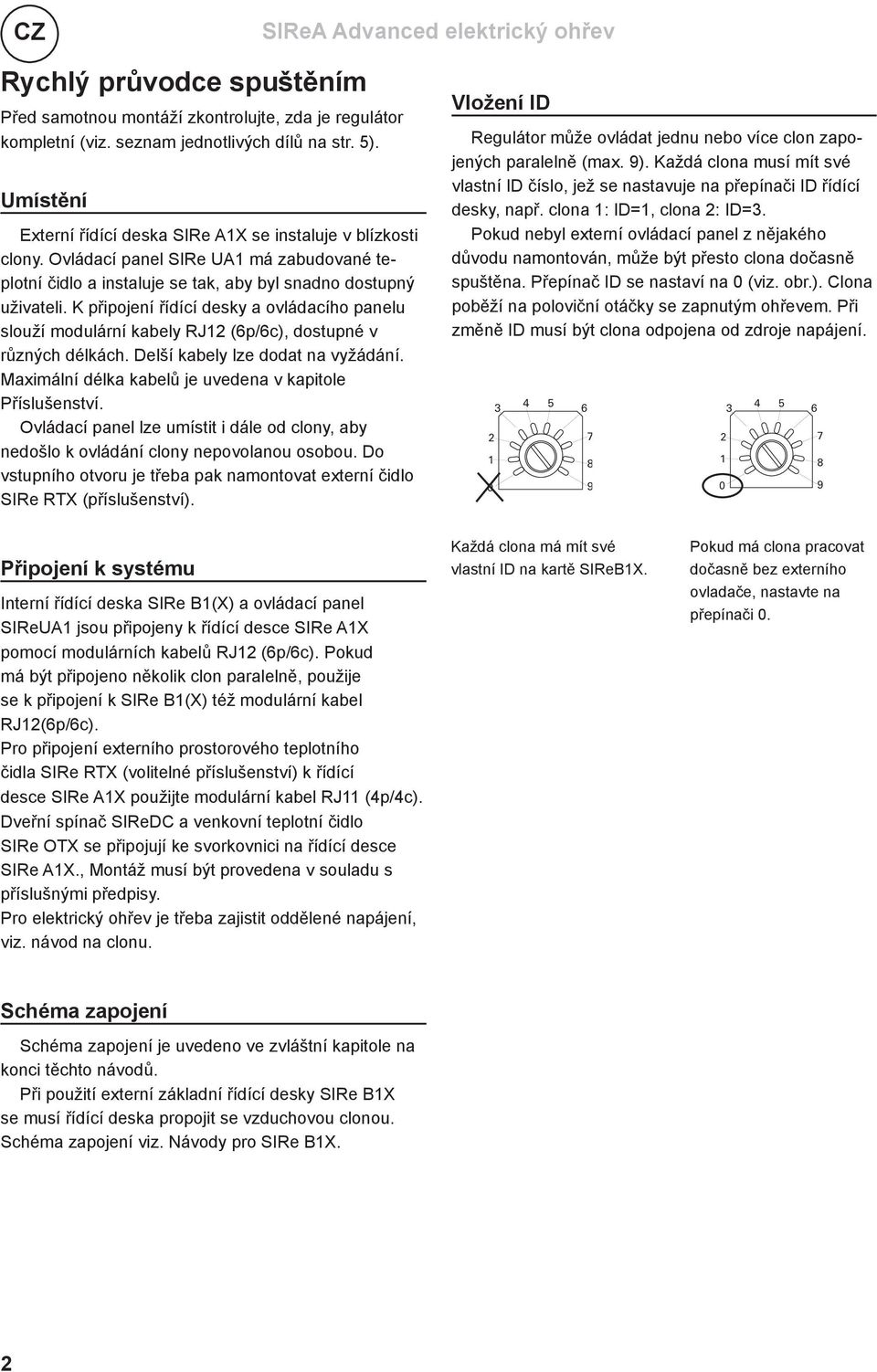

2 CZ SIReA Advanced elektrický ohřev Rychlý průvodce spuštěním Před samotnou montáží zkontrolujte, zda je regulátor kompletní (viz. seznam jednotlivých dílů na str. 5). Umístění Externí řídící deska SIRe A1X se instaluje v blízkosti clony. Ovládací panel SIRe UA1 má zabudované teplotní čidlo a instaluje se tak, aby byl snadno dostupný uživateli. K připojení řídící desky a ovládacího panelu slouží modulární kabely RJ12 (6p/6c), dostupné v různých délkách. Delší kabely lze dodat na vyžádání. Maximální délka kabelů je uvedena v kapitole Příslušenství. Ovládací panel lze umístit i dále od clony, aby nedošlo k ovládání clony nepovolanou osobou. Do vstupního otvoru je třeba pak namontovat externí čidlo SIRe RTX (příslušenství). Vložení ID Regulátor může ovládat jednu nebo více clon zapojených paralelně (max. 9). Každá clona musí mít své vlastní ID číslo, jež se nastavuje na přepínači ID řídící desky, např. clona 1: ID=1, clona 2: ID=3. Pokud nebyl externí ovládací panel z nějakého důvodu namontován, může být přesto clona dočasně spuštěna. Přepínač ID se nastaví na 0 (viz. obr.). Clona poběží na poloviční otáčky se zapnutým ohřevem. Při změně ID musí být clona odpojena od zdroje napájení Připojení k systému Interní řídící deska SIRe B1(X) a ovládací panel SIReUA1 jsou připojeny k řídící desce SIRe A1X pomocí modulárních kabelů RJ12 (6p/6c). Pokud má být připojeno několik clon paralelně, použije se k připojení k SIRe B1(X) též modulární kabel RJ12(6p/6c). Pro připojení externího prostorového teplotního čidla SIRe RTX (volitelné příslušenství) k řídící desce SIRe A1X použijte modulární kabel RJ11 (4p/4c). Dveřní spínač SIReDC a venkovní teplotní čidlo SIRe OTX se připojují ke svorkovnici na řídící desce SIRe A1X., Montáž musí být provedena v souladu s příslušnými předpisy. Pro elektrický ohřev je třeba zajistit oddělené napájení, viz. návod na clonu. Každá clona má mít své vlastní ID na kartě SIReB1X. Pokud má clona pracovat dočasně bez externího ovladače, nastavte na přepínači 0. Schéma zapojení Schéma zapojení je uvedeno ve zvláštní kapitole na konci těchto návodů. Při použití externí základní řídící desky SIRe B1X se musí řídící deska propojit se vzduchovou clonou. Schéma zapojení viz. Návody pro SIRe B1X. 2

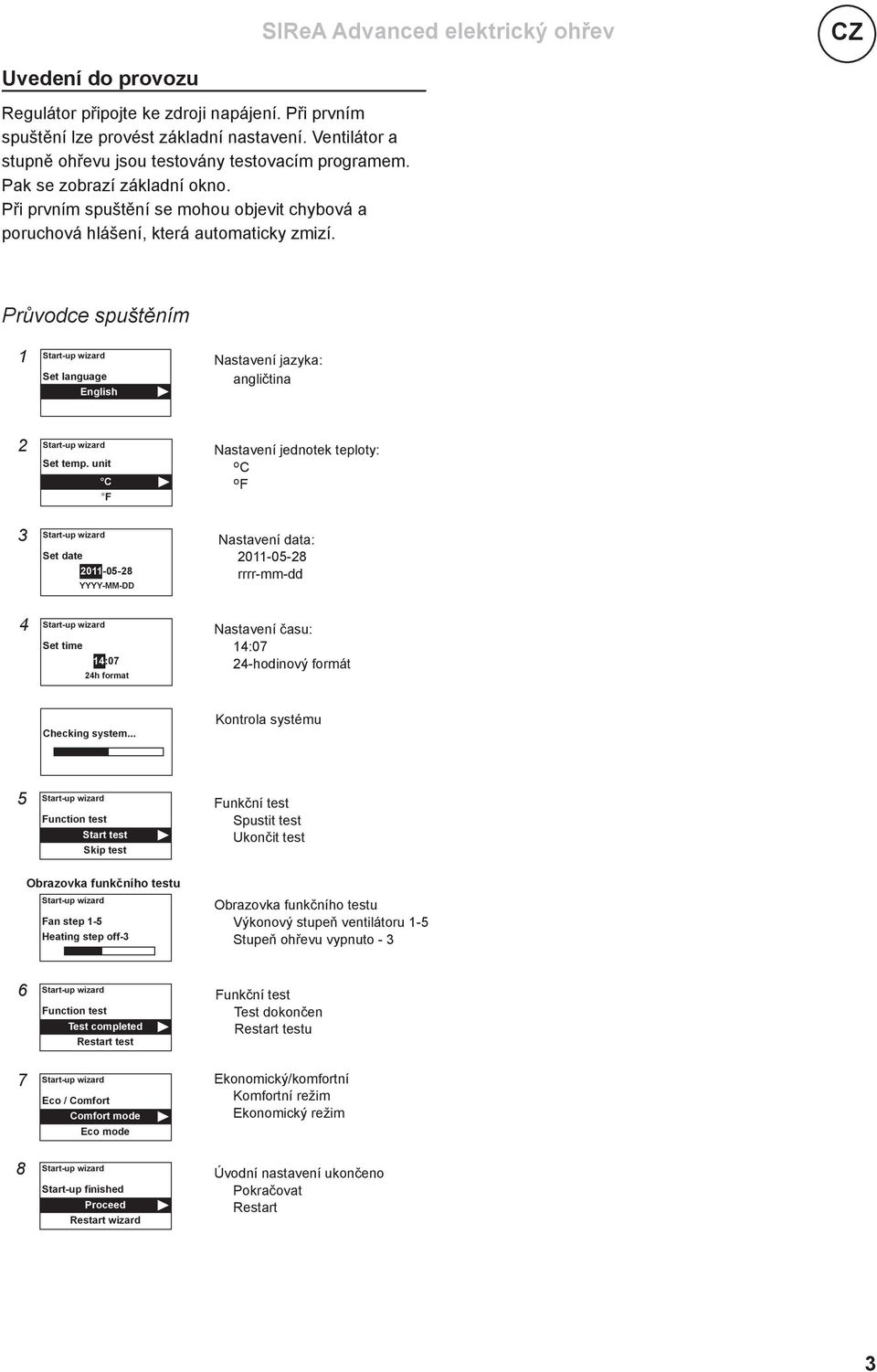

3 SIReA Advanced elektrický ohřev CZ Uvedení do provozu Regulátor připojte ke zdroji napájení. Při prvním spuštění lze provést základní nastavení. Ventilátor a stupně ohřevu jsou testovány testovacím programem. Pak se zobrazí základní okno. Při prvním spuštění se mohou objevit chybová a poruchová hlášení, která automaticky zmizí. Průvodce spuštěním 1 Start-up wizard Set language English Nastavení jazyka: angličtina 2 Start-up wizard Set temp. unit C F Nastavení jednotek teploty: ºC ºF 3 Start-up wizard Set date YYYY-MM-DD Nastavení data: rrrr-mm-dd 4 Start-up wizard Set time 14:07 24h format Nastavení času: 14:07 24-hodinový formát Checking system... Kontrola systému 5 Start-up wizard Function test Start test Skip test Funkční test Spustit test Ukončit test Obrazovka funkčního testu Start-up wizard Fan step 1-5 Heating step off-3 Obrazovka funkčního testu Výkonový stupeň ventilátoru 1-5 Stupeň ohřevu vypnuto Start-up wizard Function test Test completed Restart test Funkční test Test dokončen Restart testu 7 Start-up wizard Eco / Comfort Comfort mode Eco mode Ekonomický/komfortní Komfortní režim Ekonomický režim 8 Start-up wizard Start-up finished Proceed Restart wizard Úvodní nastavení ukončeno Pokračovat Restart 3

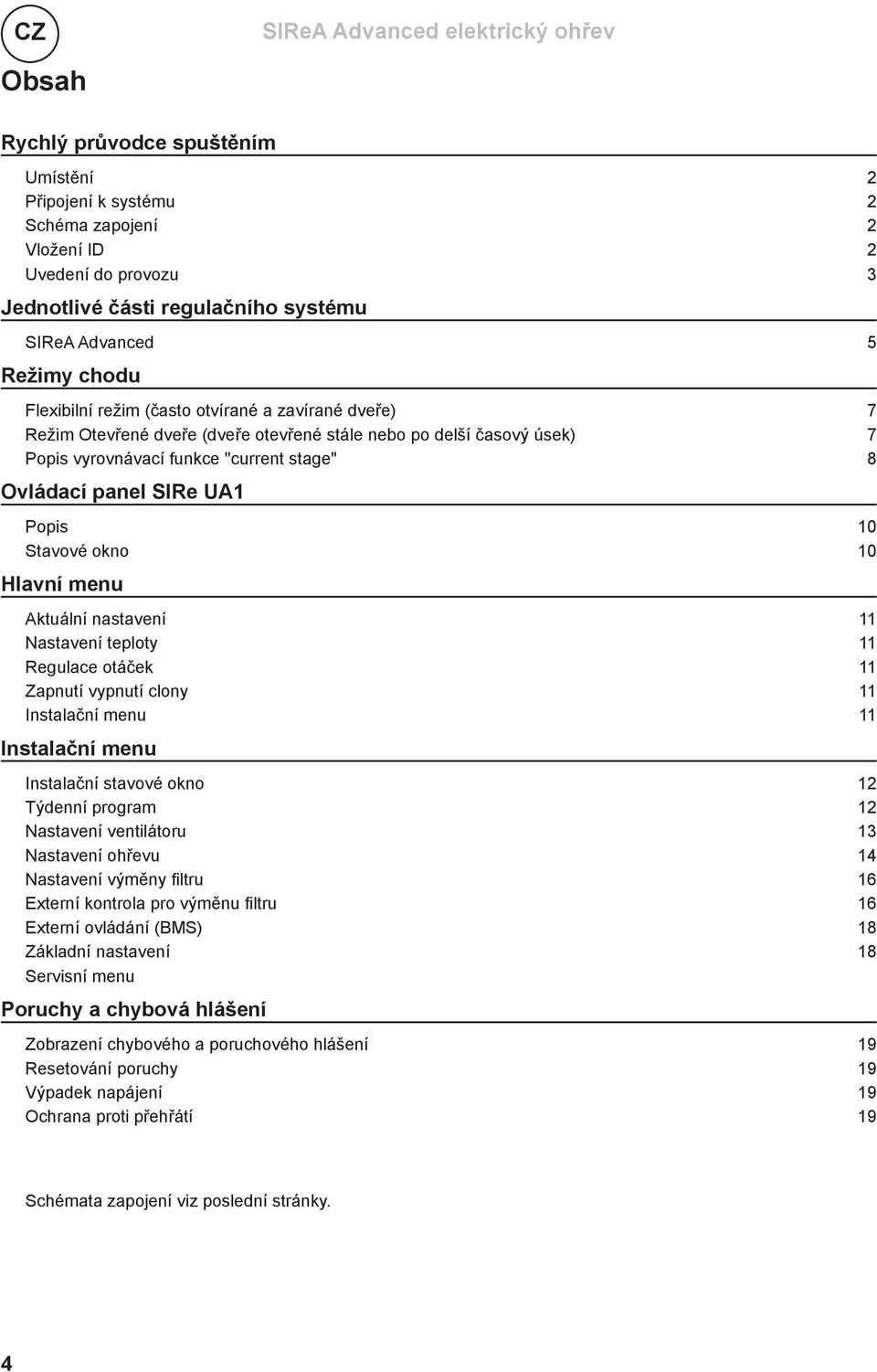

4 CZ SIReA Advanced elektrický ohřev Obsah Rychlý průvodce spuštěním Umístění 2 Připojení k systému 2 Schéma zapojení 2 Vložení ID 2 Uvedení do provozu 3 Jednotlivé části regulačního systému SIReA Advanced 5 Režimy chodu Flexibilní režim (často otvírané a zavírané dveře) 7 Režim Otevřené dveře (dveře otevřené stále nebo po delší časový úsek) 7 Popis vyrovnávací funkce "current stage" 8 Ovládací panel SIRe UA1 Popis 10 Stavové okno 10 Hlavní menu Aktuální nastavení 11 Nastavení teploty 11 Regulace otáček 11 Zapnutí vypnutí clony 11 Instalační menu 11 Instalační menu Instalační stavové okno 12 Týdenní program 12 Nastavení ventilátoru 13 Nastavení ohřevu 14 Nastavení výměny fi ltru 16 Externí kontrola pro výměnu fi ltru 16 Externí ovládání (BMS) 18 Základní nastavení 18 Servisní menu Poruchy a chybová hlášení Zobrazení chybového a poruchového hlášení 19 Resetování poruchy 19 Výpadek napájení 19 Ochrana proti přehřátí 19 Schémata zapojení viz poslední stránky. 4

5 X5 X4 C1 X3 SIReA Advanced elektrický ohřev CZ Jednotlivé části regulačního systému SIReA A dvanced Zabudováno ve cloně C2 ROOM PE N L SUPPLY 230V ACTUATOR 230V SIRe UA1, ovládací panel, úroveň Competent a Advanced Konzola pro nástěnnou montáž SIRe B1/B2, vestavěná základní řídicí deska SIRe IT, interní teplotní čidlo SIRe A1X, externí řídicí deska Advanced SIRe OTX, venkovní teplotní čidlo SIRe DC, dveřní kontakt SIRe CC, modulární kabel Rozměry jednotlivých částí Typ Popis VxŠxD [mm] L [m] SIRe UA1 Ovládací panel SIRe Competent a Advanced 120x70x35 SIRe B1 Vestavěná základní řídicí deska SIRe IT Interní teplotní čidlo 1 SIRe A1X Externí řídicí deska Advanced 202x139x50 SIRe OTX Venkovní teplotní čidlo 70x33x23 SIRe DC Magnetický dveřní kontakt SIRe CC603 Modulární kabel RJ12 (6/6) 3 SIRe CC605 Modulární kabel RJ12 (6/6) 5 5

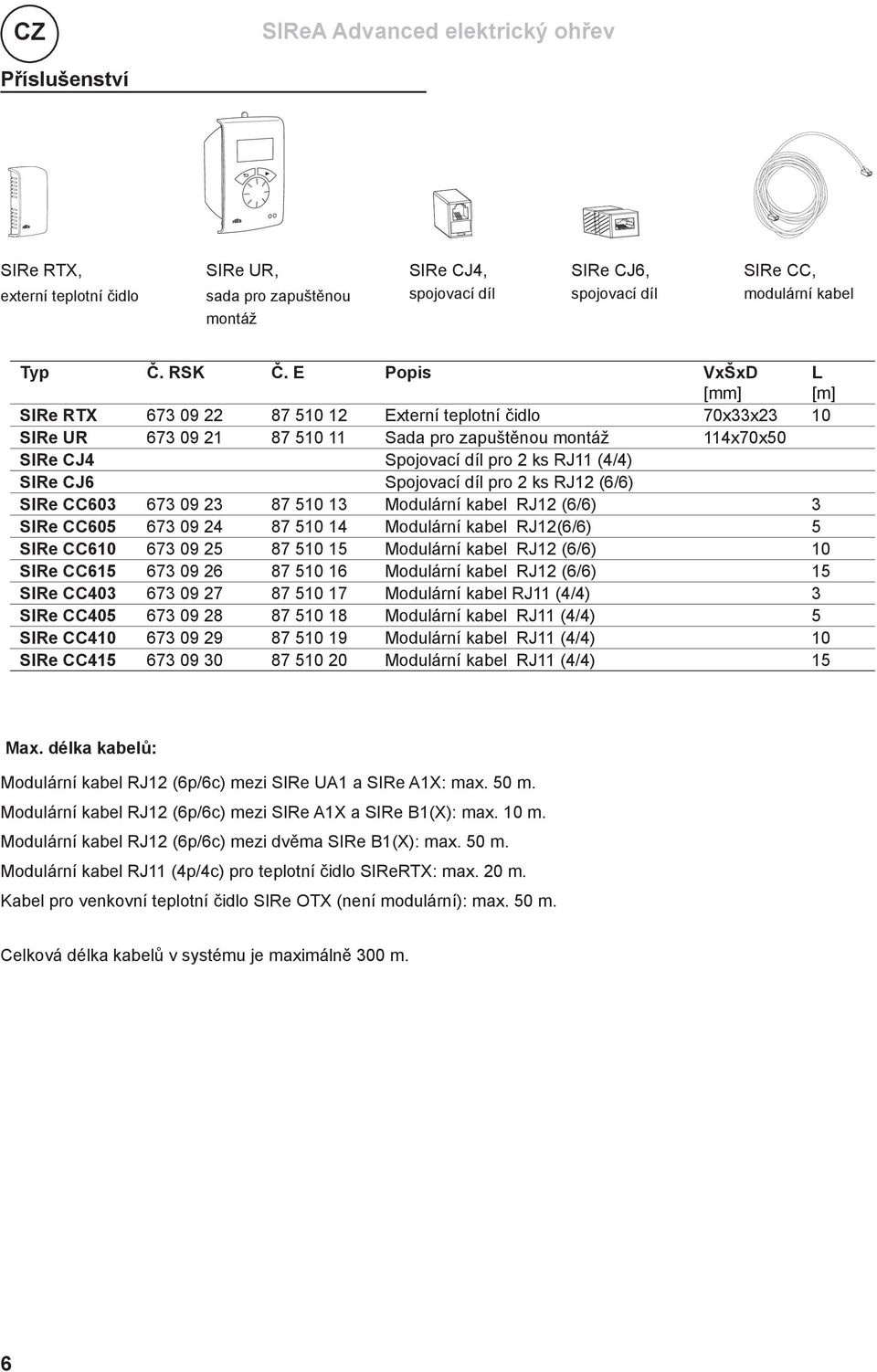

6 CZ SIReA Advanced elektrický ohřev Příslušenství SIRe RTX, externí teplotní čidlo SIRe UR, sada pro zapuštěnou montáž SIRe CJ4, spojovací díl SIRe CJ6, spojovací díl SIRe CC, modulární kabel Typ Č. RSK Č. E Popis VxŠxD [mm] L [m] SIRe RTX Externí teplotní čidlo 70x33x23 10 SIRe UR Sada pro zapuštěnou montáž 114x70x50 SIRe CJ4 Spojovací díl pro 2 ks RJ11 (4/4) SIRe CJ6 Spojovací díl pro 2 ks RJ12 (6/6) SIRe CC Modulární kabel RJ12 (6/6) 3 SIRe CC Modulární kabel RJ12(6/6) 5 SIRe CC Modulární kabel RJ12 (6/6) 10 SIRe CC Modulární kabel RJ12 (6/6) 15 SIRe CC Modulární kabel RJ11 (4/4) 3 SIRe CC Modulární kabel RJ11 (4/4) 5 SIRe CC Modulární kabel RJ11 (4/4) 10 SIRe CC Modulární kabel RJ11 (4/4) 15 Max. délka kabelů: Modulární kabel RJ12 (6p/6c) mezi SIRe UA1 a SIRe A1X: max. 50 m. Modulární kabel RJ12 (6p/6c) mezi SIRe A1X a SIRe B1(X): max. 10 m. Modulární kabel RJ12 (6p/6c) mezi dvěma SIRe B1(X): max. 50 m. Modulární kabel RJ11 (4p/4c) pro teplotní čidlo SIReRTX: max. 20 m. Kabel pro venkovní teplotní čidlo SIRe OTX (není modulární): max. 50 m. Celková délka kabelů v systému je maximálně 300 m. 6

7 SIReA Advanced elektrický ohřev CZ Režimy chodu Flexibilní režim (často otvírané a zavírané dveře) Regulátor indikuje, zda jsou dveře otevřeny nebo zavřeny, tento režim chodu je automaticky nastaven a nazývá se Fixed fl exible (nastavení se provádí v Installer menu Settings fan Door mode ). Otevřené dveře Jsou indikovány písmenky OP na displeji. Ventilátor běží na vysoké otáčky a je ovládán na základě venkovní teploty. Při poklesu venkovní teploty během zimy a vzrůstu venkovní teploty během léta, roste rychlost otáček ventilátoru. Omezení vysokých otáček ventilátoru se provádí v: Main menu Fan control High speed limit. Regulační křivka ovládání dle venkovní teploty se nastavuje: Installer menu Settings fan Fan speed increase. Nastavuje se zde minimální a maximální rychlost otáček pro letní a zimní provoz. Obvykle je požadováno, aby se ohřev sepnul v případě, že jsou dveře otevřeny. Nastavená denní pokojová teplota ( Room temp. day ) je při otevření dveří navýšena o pevně nastavenou hodnotou ( Open door setp dif ). Ta se nastavuje: Installer menu Settings heating Open door setp diff (ze závodu nastaveno na 3,0 K). Hodnota denní teploty se nastavuje: Main menu Temperature Room temp. day. Pokud se používá týdenní program, je třeba též nastavit noční teplotu: Main menu Temperature Room temperature night. Teplota v místnosti je snímána pomocí zabudovaného teplotního čidla nebo pomocí externího pokojového teplotního čidla SIReRTX (příslušenství). Zavřené dveře Jsou indikovány písmenky CL na displeji. Pokud vznikl požadavek na ohřev, poběží ventilátor na nízké otáčky, které se nastaví: Main menu Fan speed Speed closed door. Ohřev se reguluje podle nastavené denní teploty: Main menu Temperature Room temp. day. Pokud se používá týdenní program, je třeba též nastavit noční teplotu: Main menu Temperature Room temperature night. Teplota v místnosti je snímána pomocí zabudovaného teplotního čidla nebo pomocí externího pokojového teplotního čidla SIReRTX (příslušenství). Doběh po zavření dveří Jestliže se dveře zavřou a v místnosti je dostatečně teplo, poběží ventilátor během nastaveného času na vysoké otáčky. Tento čas se nastavuje: Installer menu Settings fan Door over run High speed over run. Následně přepne na nízké otáčky a poběží na ně po dobu nastavenou v: Installer menu Settings fan Door over run Low speed over run. Jinak ventilátor poběží, dokud nebude dosaženo požadované teploty. Pokud jsou dveře zavřeny, poběží clona tak, aby udržela nastavenou hodnotu ( Room temp day/night ). Doběh je ze závodu nastaven tak, že je závislý na tom, jak často jsou dveře otevřeny (automatický režim doběhu se nastavuje: Installer menu Settings fan Over run door Over run mode ). Režim Otevřené dveře (dveře jsou stále otevřeny nebo zůstávají otevřeny po delší časový úsek) Jestliže dveře zůstávají otevřeny stále nebo dlouhou dobu, je možné využít funkci Current Stage. Otáčky ventilátoru a stupně ohřevu rostou/klesají v 6 nebo 9 stupních (v závislosti na typu clony) a jsou ovládány pouze pokojovým termostatem. Aktuální stupeň se zobrazuje na displeji ovládacího panelu. Funkce Current stage může být aktivována dvěma způsoby: Dveře stále otevřené Dveře jsou stále otevřené: zvolte Fixed open v menu: Installer menu Settings fan Door mode". Dveře se často otvírají Zvolte Auto v menu: Installer menu Settings fan Door mode. V režimu Auto (automatický chod) regulátor automaticky přepíná mezi režimy Fixed Flexible (fl exibilní) a Fixed Open (otevřeno) a to v závislosti na tom, jak často jsou dveře otevřeny. Jestliže zůstanou dveře otevřeny déle než 300 s, režim se automaticky přepne z fl exibilního režimu Fixed Flexible na režim Otevřené dveře Fixed Op en". 7

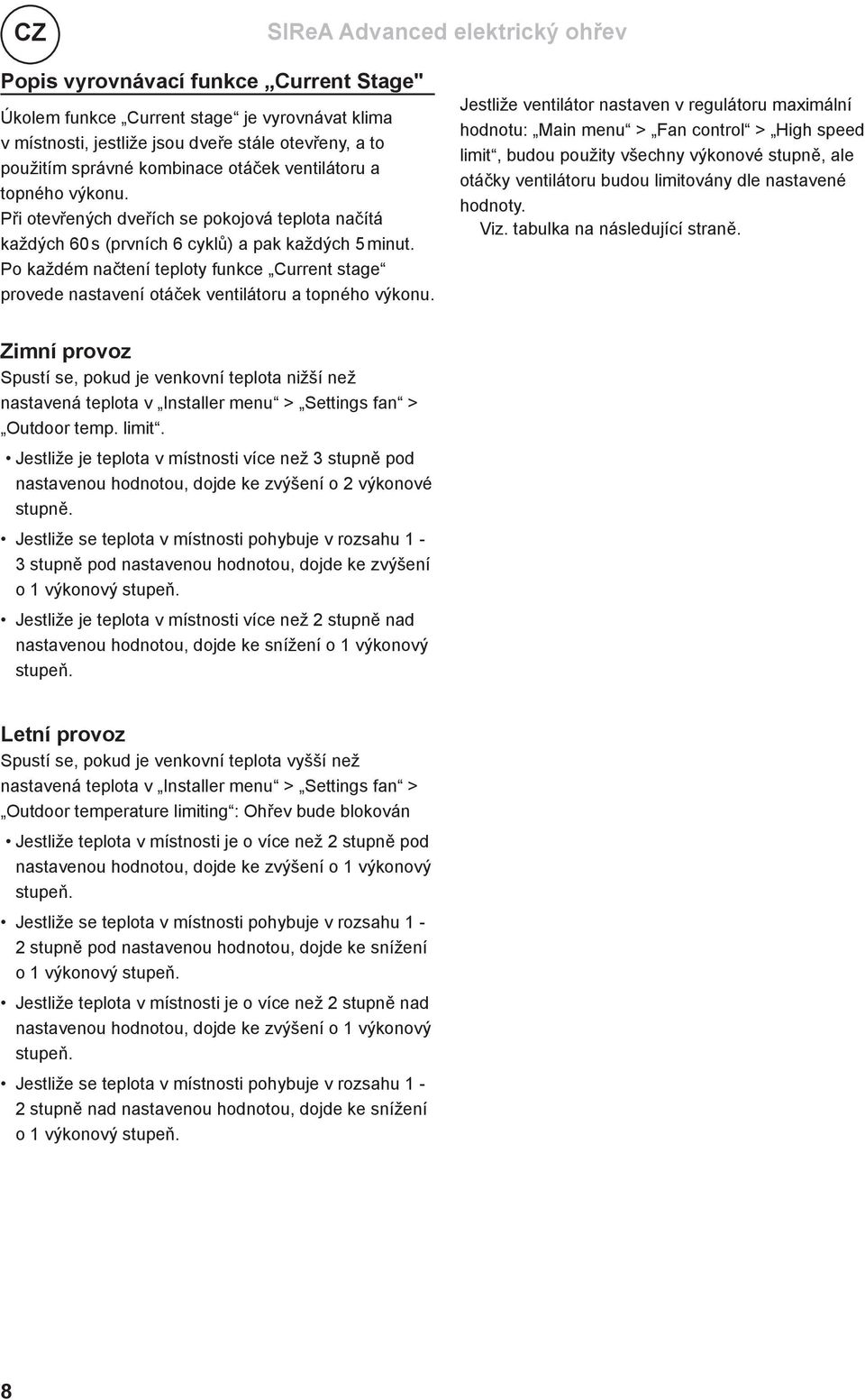

8 CZ SIReA Advanced elektrický ohřev Popis vyrovnávací funkce Current Stage" Úkolem funkce Current stage je vyrovnávat klima v místnosti, jestliže jsou dveře stále otevřeny, a to použitím správné kombinace otáček ventilátoru a topného výkonu. Při otevřených dveřích se pokojová teplota načítá každých 60 s (prvních 6 cyklů) a pak každých 5 minut. Po každém načtení teploty funkce Current stage provede nastavení otáček ventilátoru a topného výkonu. Jestliže ventilátor nastaven v regulátoru maximální hodnotu: Main menu Fan control High speed limit, budou použity všechny výkonové stupně, ale otáčky ventilátoru budou limitovány dle nastavené hodnoty. Viz. tabulka na následující straně. Zimní provoz Spustí se, pokud je venkovní teplota nižší než nastavená teplota v Installer menu Settings fan Outdoor temp. limit. Jestliže je teplota v místnosti více než 3 stupně pod nastavenou hodnotou, dojde ke zvýšení o 2 výkonové stupně. Jestliže se teplota v místnosti pohybuje v rozsahu 1-3 stupně pod nastavenou hodnotou, dojde ke zvýšení o 1 výkonový stupeň. Jestliže je teplota v místnosti více než 2 stupně nad nastavenou hodnotou, dojde ke snížení o 1 výkonový stupeň. Letní provoz Spustí se, pokud je venkovní teplota vyšší než nastavená teplota v Installer menu Settings fan Outdoor temperature limiting : Ohřev bude blokován Jestliže teplota v místnosti je o více než 2 stupně pod nastavenou hodnotou, dojde ke zvýšení o 1 výkonový stupeň. Jestliže se teplota v místnosti pohybuje v rozsahu 1-2 stupně pod nastavenou hodnotou, dojde ke snížení o 1 výkonový stupeň. Jestliže teplota v místnosti je o více než 2 stupně nad nastavenou hodnotou, dojde ke zvýšení o 1 výkonový stupeň. Jestliže se teplota v místnosti pohybuje v rozsahu 1-2 stupně nad nastavenou hodnotou, dojde ke snížení o 1 výkonový stupeň. 8

9 SIReA Advanced elektrický ohřev CZ Tabulka - Výkonové stupně pro clony s 5-otáčkovým ventilátorem Výkonový Ventilátor Ohřev stupeň Tabulka - Výkonové stupně pro clony s 3-otáčkovým ventilátorem Current Ventilátor Ohřev stage

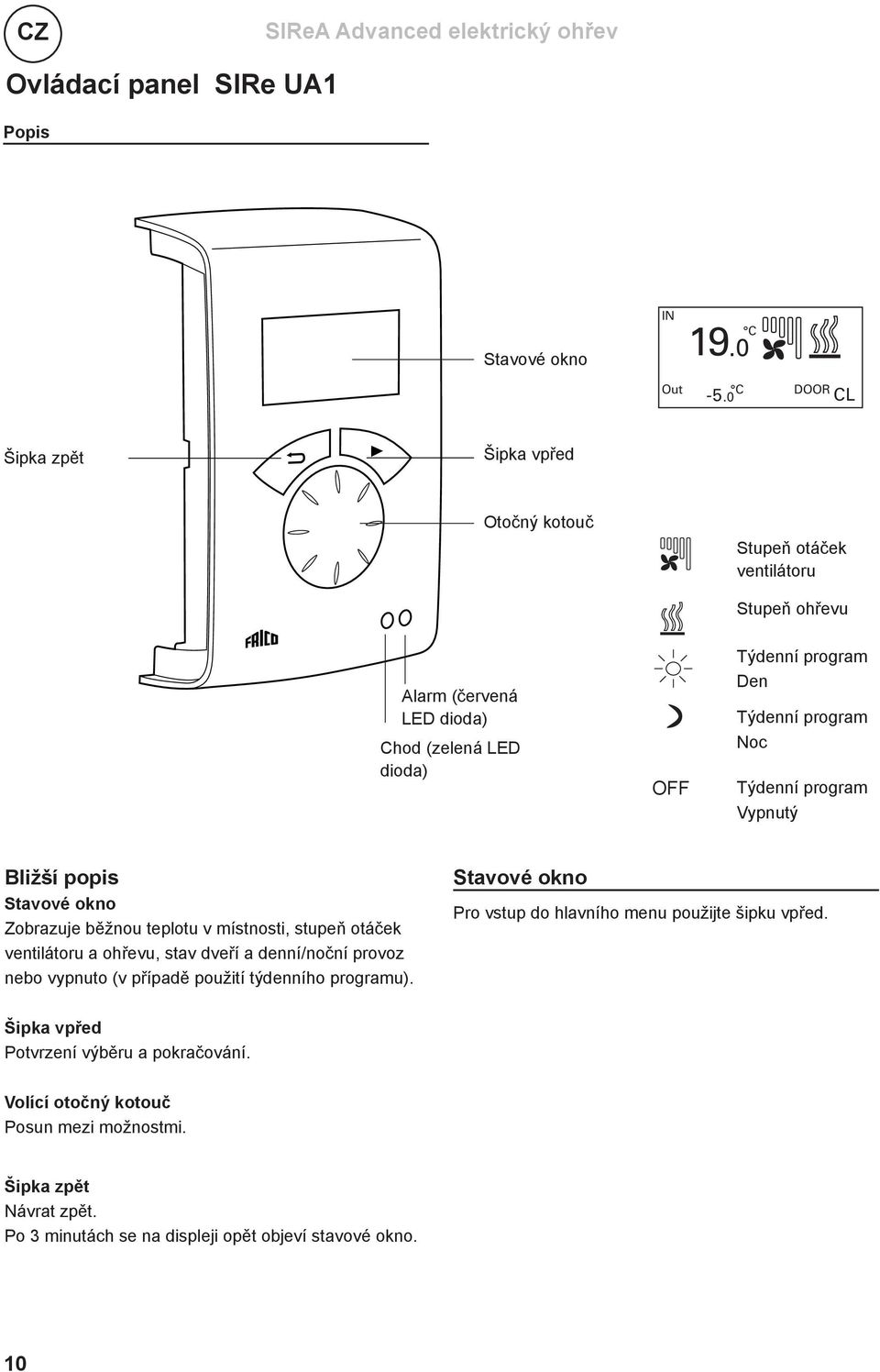

10 CZ SIReA Advanced elektrický ohřev Ovládací panel SIRe UA1 Popis Stavové okno IN 19.0 C Out C.0-5 DOOR CL Šipka zpět Šipka vpřed Otočný kotouč Stupeň otáček ventilátoru Stupeň ohřevu Alarm (červená LED dioda) Chod (zelená LED dioda) OFF Týdenní program Den Týdenní program Noc Týdenní program Vypnutý Bližší popis Stavové okno Zobrazuje běžnou teplotu v místnosti, stupeň otáček ventilátoru a ohřevu, stav dveří a denní/noční provoz nebo vypnuto (v případě použití týdenního programu). Stavové okno Pro vstup do hlavního menu použijte šipku vpřed. Šipka vpřed Potvrzení výběru a pokračování. Volící otočný kotouč Posun mezi možnostmi. Šipka zpět Návrat zpět. Po 3 minutách se na displeji opět objeví stavové okno. 10

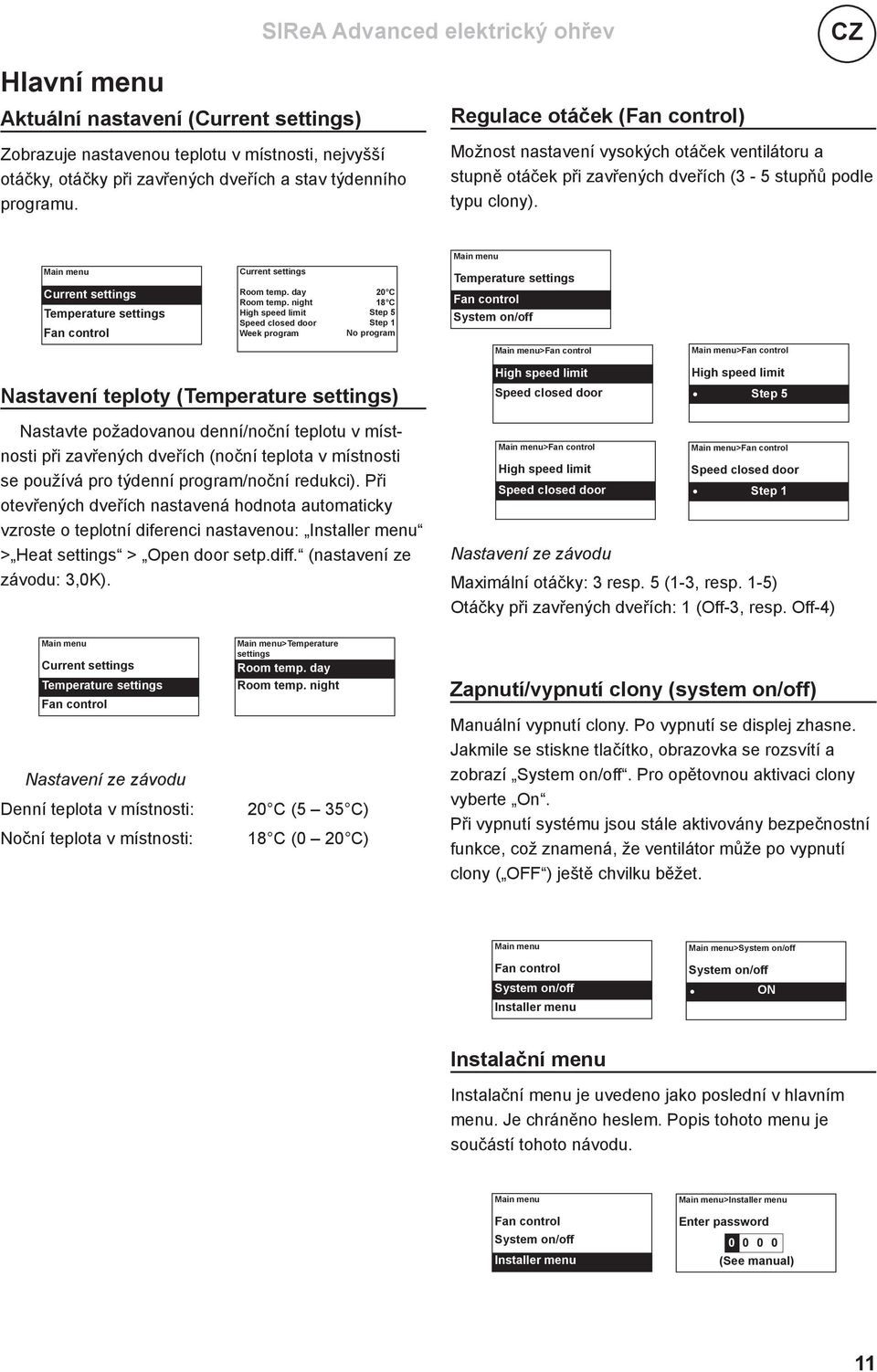

11 SIReA Advanced elektrický ohřev CZ Hlavní menu Aktuální nastavení (Current ) Zobrazuje nastavenou teplotu v místnosti, nejvyšší otáčky, otáčky při zavřených dveřích a stav týdenního programu. Regulace otáček (Fan control) Možnost nastavení vysokých otáček ventilátoru a stupně otáček při zavřených dveřích (3-5 stupňů podle typu clony). Main menu Main menu Current Temperature Fan control Current Room temp. day Room temp. night High speed limit Speed closed door Week program 20 C 18 C Step 5 Step 1 No program Temperature Fan control System on/off Main menu > Fan control Main menu > Fan control Nastavení teploty (Temperature ) High speed limit Speed closed door High speed limit Step 5 Nastavte požadovanou denní/noční teplotu v místnosti při zavřených dveřích (noční teplota v místnosti se používá pro týdenní program/noční redukci). Při otevřených dveřích nastavená hodnota automaticky vzroste o teplotní diferenci nastavenou: Installer menu Heat Open door setp.diff. (nastavení ze závodu: 3,0K). Main menu > Fan control High speed limit Speed closed door Main menu > Fan control Speed closed door Step 1 Maximální otáčky: 3 resp. 5 (1-3, resp. 1-5) Otáčky při zavřených dveřích: 1 (Off-3, resp. Off-4) Main menu Current Temperature Fan control Denní teplota v místnosti: Noční teplota v místnosti: Main menu > Temperature Room temp. day Room temp. night 20 C (5 35 C) 18 C (0 20 C) Zapnutí/vypnutí clony (system on/off) Manuální vypnutí clony. Po vypnutí se displej zhasne. Jakmile se stiskne tlačítko, obrazovka se rozsvítí a zobrazí System on/off. Pro opětovnou aktivaci clony vyberte On. Při vypnutí systému jsou stále aktivovány bezpečnostní funkce, což znamená, že ventilátor může po vypnutí clony ( OFF ) ještě chvilku běžet. Main menu Fan control System on/off Installer menu Main menu > System on/off System on/off ON Instalační menu Instalační menu je uvedeno jako poslední v hlavním menu. Je chráněno heslem. Popis tohoto menu je součástí tohoto návodu. Main menu Fan control System on/off Installer menu Main menu > Installer menu Enter password (See manual) 11

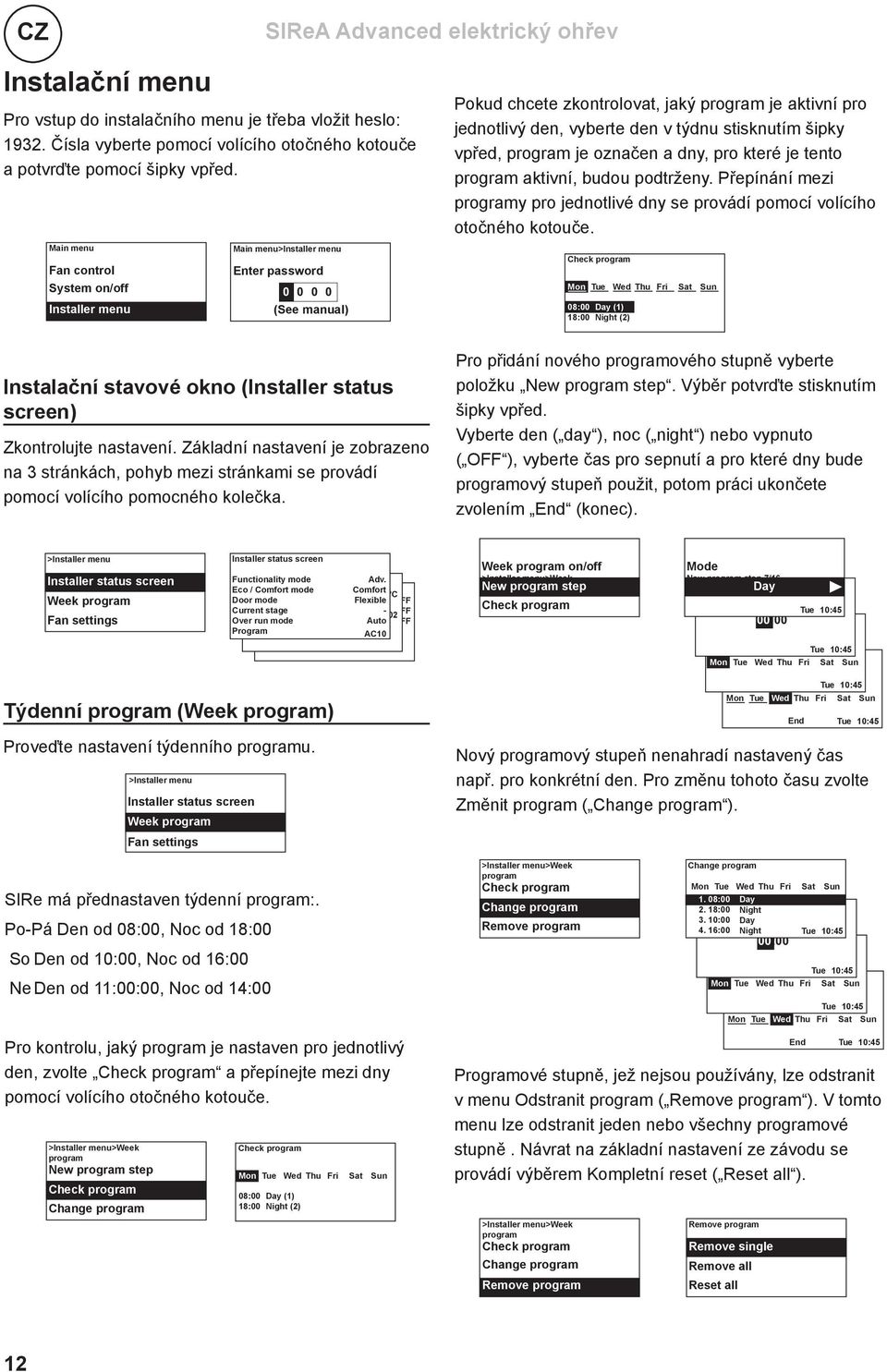

12 CZ SIReA Advanced elektrický ohřev Instalační menu Pro vstup do instalačního menu je třeba vložit heslo: Čísla vyberte pomocí volícího otočného kotouče a potvrďte pomocí šipky vpřed. Main menu Fan control System on/off Installer menu Main menu > Installer menu Enter password (See manual) Pokud chcete zkontrolovat, jaký program je aktivní pro jednotlivý den, vyberte den v týdnu stisknutím šipky vpřed, program je označen a dny, pro které je tento program aktivní, budou podtrženy. Přepínání mezi programy pro jednotlivé dny se provádí pomocí volícího otočného kotouče. Check program Mon Tue Wed Thu Fri Sat Sun 08:00 Day (1) 18:00 Night (2) Instalační stavové okno (Installer status screen) Zkontrolujte nastavení. Základní nastavení je zobrazeno na 3 stránkách, pohyb mezi stránkami se provádí pomocí volícího pomocného kolečka. Pro přidání nového programového stupně vyberte položku New program step. Výběr potvrďte stisknutím šipky vpřed. Vyberte den ( day ), noc ( night ) nebo vypnuto ( OFF ), vyberte čas pro sepnutí a pro které dny bude programový stupeň použit, potom práci ukončete zvolením End (konec). > Installer menu Installer status screen Week program Fan Installer status screen Functionality mode Eco / Comfort mode Door mode Current stage Over run mode Program Adv. Comfort 2 C Flexible FF FF Auto FF AC10 Week program on/off > Installer menu > Week New program program step Check program Mode New program step 7/16 Day 00:00 Tue 10:45 Tue 10:45 Mon Tue Wed Thu Fri Sat Sun Týdenní program (Week program ) Proveďte nastavení týdenního programu. > Installer menu Installer status screen Week program Fan Tue 10:45 Mon Tue Wed Thu Fri Sat Sun End Tue 10:45 Nový programový stupeň nenahradí nastavený čas např. pro konkrétní den. Pro změnu tohoto času zvolte Změnit program ( Change program ). SIRe má přednastaven týdenní program:. Po-Pá Den od 08:00, Noc od 18:00 So Den od 10:00, Noc od 16:00 Ne Den od 11:00:00, Noc od 14:00 > Installer menu > Week program Check program Change program Remove program Change program Mon Tue Wed Thu Fri Sat Sun 1. 08: : : :00 Day Night Day Night 00:00 Tue 10:45 Tue 10:45 Mon Tue Wed Thu Fri Sat Sun Tue 10:45 Mon Tue Wed Thu Fri Sat Sun Pro kontrolu, jaký program je nastaven pro jednotlivý den, zvolte Check program a přepínejte mezi dny pomocí volícího otočného kotouče. > Installer menu > Week program New program step Check program Change program Check program Mon Tue Wed Thu Fri Sat Sun 08:00 Day (1) 18:00 Night (2) > Installer menu > Week program Check program Change program Remove program Remove program Remove single Remove all Reset all End Tue 10:45 Programové stupně, jež nejsou používány, lze odstranit v menu Odstranit program ( Remove program ). V tomto menu lze odstranit jeden nebo všechny programové stupně. Návrat na základní nastavení ze závodu se provádí výběrem Kompletní reset ( Reset all ). 12

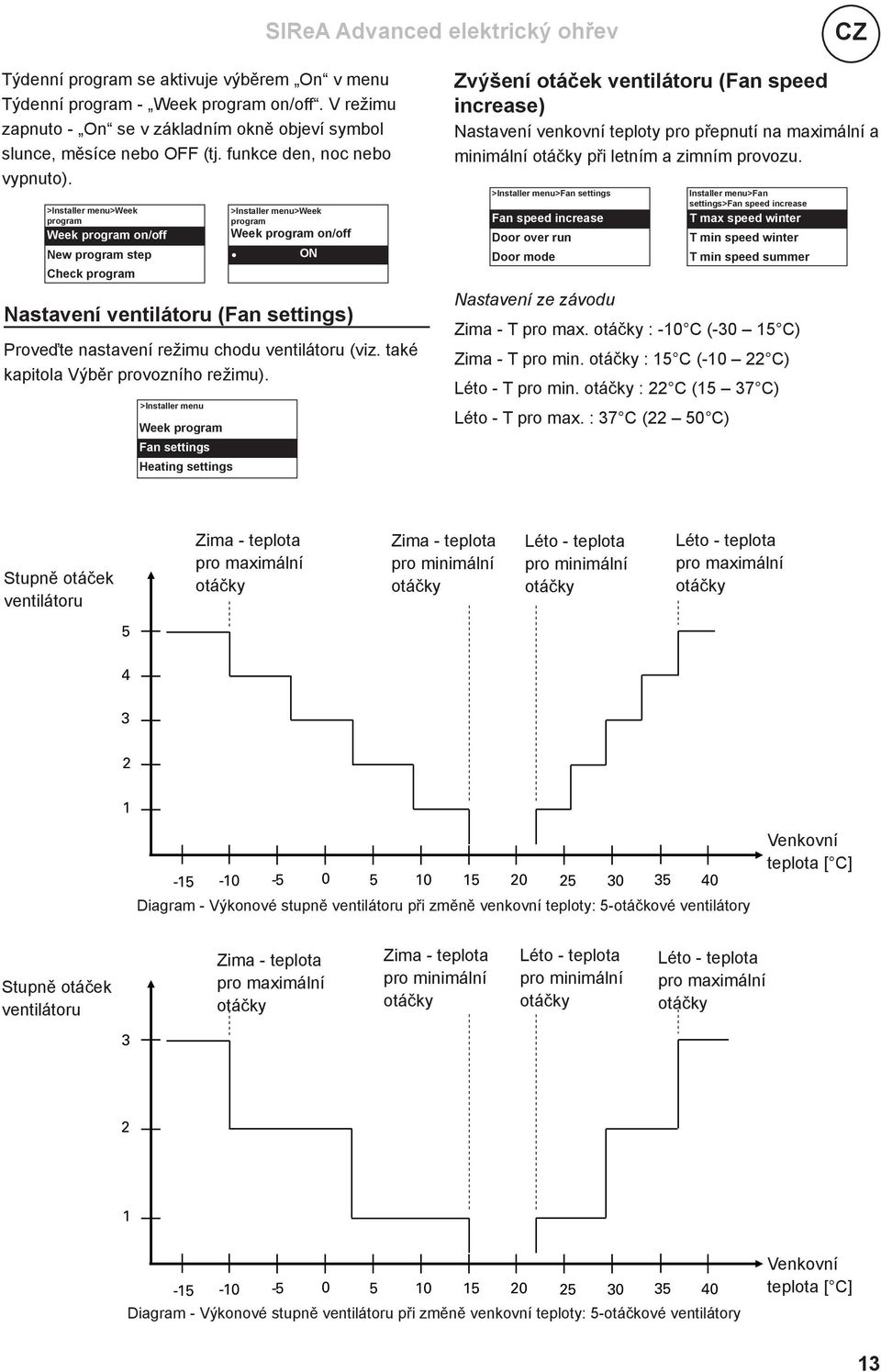

13 SIReA Advanced elektrický ohřev CZ Týdenní program se aktivuje výběrem On v menu Týdenní program - Week program on/off. V režimu zapnuto - On se v základním okně objeví symbol slunce, měsíce nebo OFF (tj. funkce den, noc nebo vypnuto). > Installer menu > Week program Week program on/off New program step Check program Week program Fan Heating > Installer menu > Week program Week program on/off ON Nastavení ventilátoru (Fan ) Proveďte nastavení režimu chodu ventilátoru (viz. také kapitola Výběr provozního režimu). > Installer menu Zvýšení otáček ventilátoru (Fan speed increase) Nastavení venkovní teploty pro přepnutí na maximální a minimální otáčky při letním a zimním provozu. > Installer menu > Fan Fan speed increase Door over run Door mode Installer menu > Fan > Fan speed increase T max speed winter T min speed winter T min speed summer Zima - T pro max. otáčky : -10 C ( C) Zima - T pro min. otáčky : 15 C ( C) Léto - T pro min. otáčky : 22 C (15 37 C) Léto - T pro max. : 37 C (22 50 C) Stupně otáček ventilátoru Zima - teplota pro maximální otáčky Zima - teplota pro minimální otáčky Léto - teplota pro minimální otáčky Léto - teplota pro maximální otáčky Diagram - Výkonové stupně ventilátoru při změně venkovní teploty: 5-otáčkové ventilátory Venkovní teplota [ C] Stupně otáček ventilátoru Zima - teplota pro maximální otáčky Zima - teplota pro minimální otáčky Léto - teplota pro minimální otáčky Léto - teplota pro maximální otáčky Diagram - Výkonové stupně ventilátoru při změně venkovní teploty: 5-otáčkové ventilátory Venkovní teplota [ C] 13

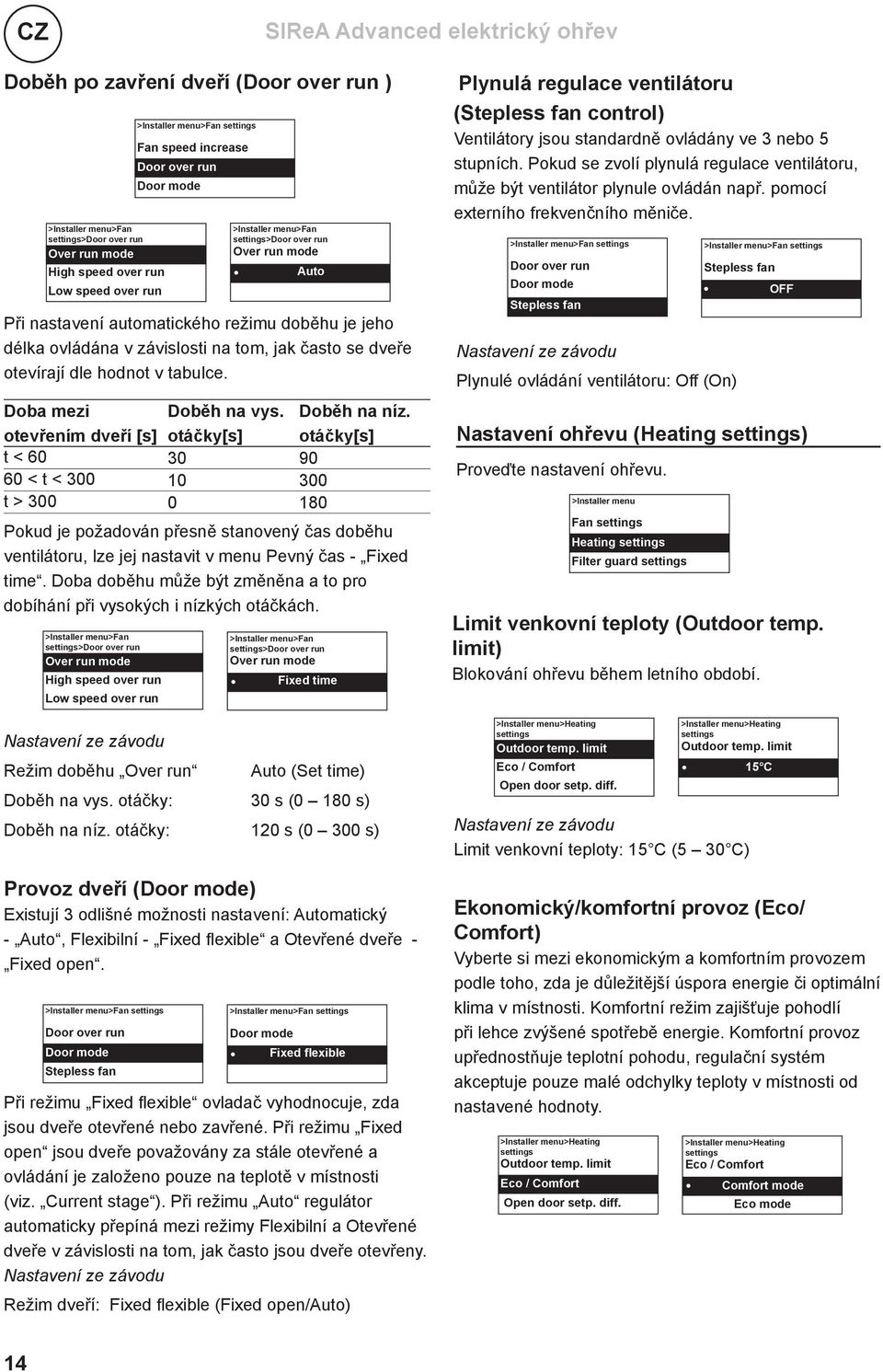

14 CZ SIReA Advanced elektrický ohřev Doběh po zavření dveří (Door over run ) > Installer menu > Fan > Door over run Over run mode High speed over run Low speed over run > Installer menu > Fan > Door over run Over run mode Auto Doba mezi otevřením dveří [s] Doběh na vys. otáčky[s] Doběh na níz. otáčky[s] t < < t < t > > Installer menu > Fan > Door over run Over run mode High speed over run Low speed over run > Installer menu > Fan Fan speed increase Door over run Door mode Při nastavení automatického režimu doběhu je jeho délka ovládána v závislosti na tom, jak často se dveře otevírají dle hodnot v tabulce. Pokud je požadován přesně stanovený čas doběhu ventilátoru, lze jej nastavit v menu Pevný čas - Fixed time. Doba doběhu může být změněna a to pro dobíhání při vysokých i nízkých otáčkách. Režim doběhu Over run > Installer menu > Fan > Door over run Over run mode Fixed time Auto (Set time) Doběh na vys. otáčky: 30 s (0 180 s) Doběh na níz. otáčky: 120 s (0 300 s) Provoz dveří (Door mode ) Existují 3 odlišné možnosti nastavení: Automatický - Auto, Flexibilní - Fixed fl exible a Otevřené dveře - Fixed open. > Installer menu > Fan Door over run Door mode Stepless fan > Installer menu > Fan Door mode Při režimu Fixed fl exible ovladač vyhodnocuje, zda jsou dveře otevřené nebo zavřené. Při režimu Fixed open jsou dveře považovány za stále otevřené a ovládání je založeno pouze na teplotě v místnosti (viz. Current stage ). Při režimu Auto regulátor automaticky přepíná mezi režimy Flexibilní a Otevřené dveře v závislosti na tom, jak často jsou dveře otevřeny. Režim dveří: Fixed fl exible (Fixed open/auto) Fixed flexible Plynulá regulace ventilátoru (Stepless fan control) Ventilátory jsou standardně ovládány ve 3 nebo 5 stupních. Pokud se zvolí plynulá regulace ventilátoru, může být ventilátor plynule ovládán např. pomocí externího frekvenčního měniče. > Installer menu > Fan Door over run Door mode Stepless fan > Installer menu Fan Outdoor temp. limit Eco / Comfort Open door setp. diff. Outdoor temp. limit Eco / Comfort Heating Open door setp. diff. Filter guard > Installer menu > Fan Stepless fan Plynulé ovládání ventilátoru: Off (On) Outdoor temp. limit Eco / Comfort 15 C OFF Nastavení ohřevu (Heating ) Proveďte nastavení ohřevu. Limit venkovní teploty (Outdoor temp. limit) Blokování ohřevu během letního období. Limit venkovní teploty: 15 C (5 30 C) Ekonomický/komfortní provoz (Eco/ Comfort) Vyberte si mezi ekonomickým a komfortním provozem podle toho, zda je důležitější úspora energie či optimální klima v místnosti. Komfortní režim zajišťuje pohodlí při lehce zvýšené spotřebě energie. Komfortní provoz upřednostňuje teplotní pohodu, regulační systém akceptuje pouze malé odchylky teploty v místnosti od nastavené hodnoty. Comfort mode Eco mode 14

15 SIReA Advanced elektrický ohřev CZ Ekonomický provoz adaptuje při teplotních změnách ohřev na požadovanou úroveň pomaleji, ale díky tomu spotřebuje méně energie. Teplotní rozdíl při otevřených dveřích (Open doorstep. Diff.) Hodnota, o kterou vzroste nastavená hodnota (teplota v místnosti den/noc) při otevřených dveřích. Kalibrace čidel (Calibration sensors) Jestliže čidlo zobrazuje nesprávnou hodnotu, lze jej kalibrovat. Na displeji se může objevit chybové hlášení, ale obvykle bývá nesprávná hodnota způsobena nevhodným umístěním čidla (studený/horký povrch). Kladná (+) nebo záporná (-) hodnota se přičítá, resp. odečítá k/od měřené hodnoty (např. +2K znamená, že zobrazená hodnota bude o 2K vyšší). Eco / Comfort Open door setp. diff. Heating step diff. Open door setp. diff. 3.0 K Nastavená hodnota rozdílu při otevřených dveřích: 3,0K (0K - -10K) Heating step limit Sensor calibration Stepless heat control > Sensor calibration Room temp. sensor Outdoor temp. sensor > Sensor calibration Room temp. sensor 0.0 K Rozdíl pro zapojení stupňů ohřevu (Heating step diff) Teplotní rozdíl mezi zapojením jednotlivých stupňů ohřevu. Open door setp. diff. Heating step diff. Heating step limit Rozdíl pro zapojení stupňů ohřevu: 1,0K (0 K 10 K) Heating step diff. 1.0 K Omezení ohřevu (Heating Step limit) Možnost omezit ohřev Pokojové teplotní čidlo: 0.0 K (-10 K 10 K) Venkovní teplotní čidlo: 0.0 K (-10 K 10 K) Plynulá regulace ohřevu (Stepless heat kontrol) Plynulá regulace ohřevu clon s elektrickým ohřevem lze provést např. přes externí triak Sensor calibration Stepless heat control Control range limit Stepless heat control 3 Plynulá regulace ohřevu: ON ( off nelze zvolit ) Heating step diff. Heating step limit Sensor calibration Heating step limit 3 Regulační rozsah (Control range limit) Maximální prostorová teplota může být v rozsahu 5 35 C limitována. Omezení ohřevu: 2/3 (1 2/3) Sensor calibration Stepless heat control Control range limit Control range limit 35 C Regulační rozsah: 35 C (5 35 C) 15

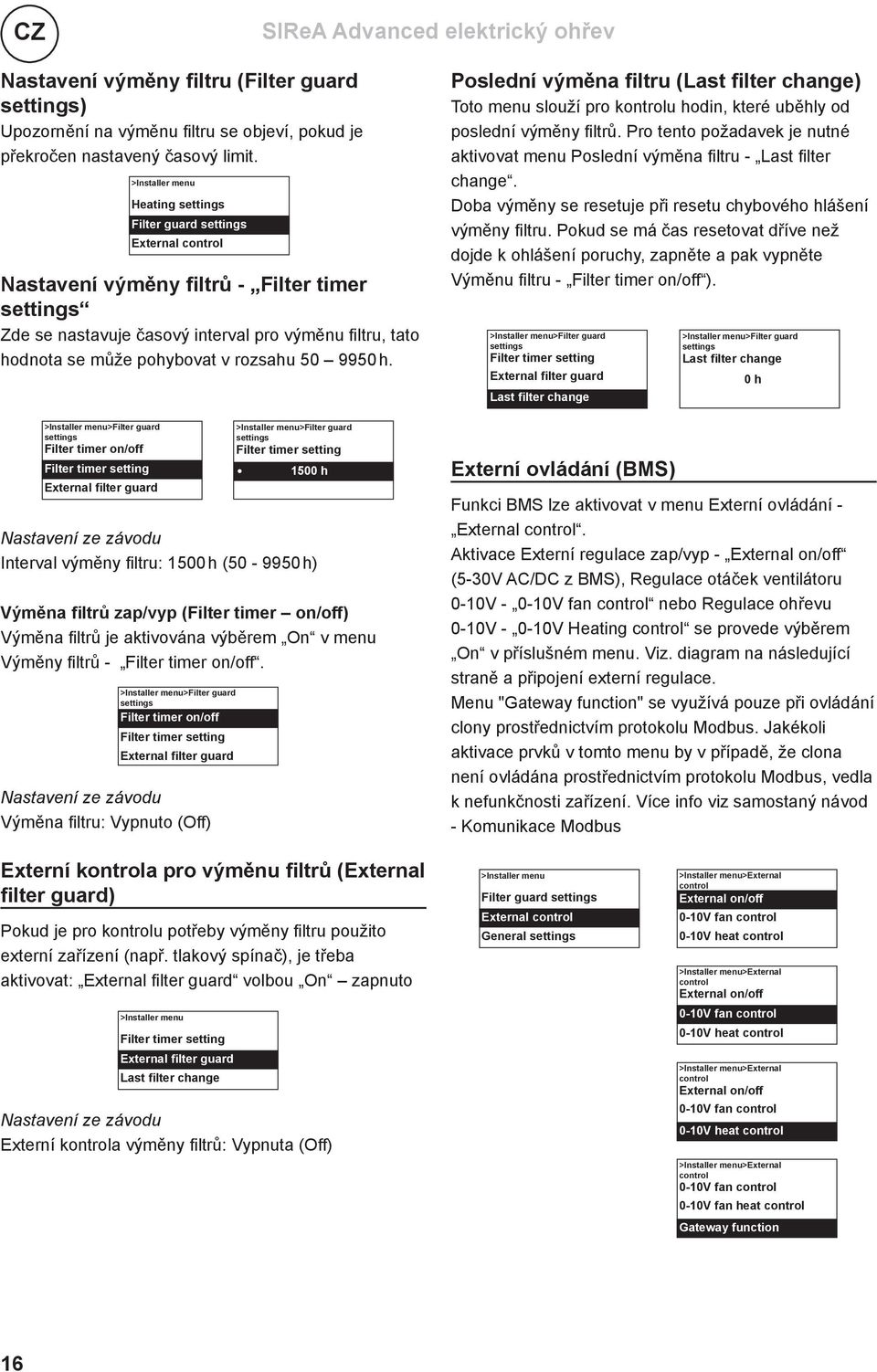

16 CZ SIReA Advanced elektrický ohřev Nastavení výměny filtru (Filter guard ) Upozornění na výměnu fi ltru se objeví, pokud je překročen nastavený časový limit. > Installer menu Heating Filter guard External control Nastavení výměny filtrů - Filter timer Zde se nastavuje časový interval pro výměnu fi ltru, tato hodnota se může pohybovat v rozsahu h. Poslední výměna filtru (Last filter change) Toto menu slouží pro kontrolu hodin, které uběhly od poslední výměny fi ltrů. Pro tento požadavek je nutné aktivovat menu Poslední výměna fi ltru - Last fi lter change. Doba výměny se resetuje při resetu chybového hlášení výměny fi ltru. Pokud se má čas resetovat dříve než dojde k ohlášení poruchy, zapněte a pak vypněte Výměnu fi ltru - Filter timer on/off ). > Installer menu > Filter guard Filter timer setting External filter guard Last filter change > Installer menu > Filter guard Last filter change 0 h > Installer menu > Filter guard Filter timer on/off Filter timer setting External filter guard > Installer menu > Filter guard Filter timer on/off Filter timer setting External filter guard > Installer menu > Filter guard Filter timer setting 1500 h Interval výměny fi ltru: 1500 h ( h) Výměna filtrů zap/vyp (Filter timer on/off) Výměna fi ltrů je aktivována výběrem On v menu Výměny fi ltrů - Filter timer on/off. Výměna fi ltru: Vypnuto (Off) Externí ovládání (BMS) Funkci BMS lze aktivovat v menu Externí ovládání - External control. Aktivace Externí regulace zap/vyp - External on/off (5-30V AC/DC z BMS), Regulace otáček ventilátoru 0-10V V fan control nebo Regulace ohřevu 0-10V V Heating control se provede výběrem On v příslušném menu. Viz. diagram na následující straně a připojení externí regulace. Menu "Gateway function" se využívá pouze při ovládání clony prostřednictvím protokolu Modbus. Jakékoli aktivace prvků v tomto menu by v případě, že clona není ovládána prostřednictvím protokolu Modbus, vedla k nefunkčnosti zařízení. Více info viz samostaný návod - Komunikace Modbus Externí kontrola pro výměnu filtrů (External filter guard) Pokud je pro kontrolu potřeby výměny fi ltru použito externí zařízení (např. tlakový spínač), je třeba aktivovat: External fi lter guard volbou On zapnuto > Installer menu Filter timer setting External filter guard Last filter change Externí kontrola výměny fi ltrů: Vypnuta (Off) > Installer menu Filter guard External control General > Installer menu > External control External on/off 0-10V fan control 0-10V heat control > Installer menu > External control External on/off 0-10V fan control 0-10V heat control > Installer menu > External control External on/off 0-10V fan control 0-10V heat control > Installer menu > External control 0-10V fan control 0-10V fan heat control Gateway function 16

17 SIReA Advanced elektrický ohřev CZ 5 8, ,8 4,2 4,6 5,6 6,0 7,0 7,4 8,8 3, [V] Diagram: Výkonové stupně ventilátoru pro přívodní napětí 0-10V, 5 stupňů 3 7, ,8 5,0 5,4 7,6 3, [V] Diagram: Výkonové stupně ventilátoru pro přívodní napětí 0-10V, 3 stupně 3 7, ,8 5,0 5,4 7,6 3, [V] Diagram: Výkonové stupně ohřevu pro přívodní napětí 0-10V, 3 stupně 2 1 2,8 6,8 7,2 3, [V] Diagram: Výkonové stupně ohřevu pro přívodní napětí 0-10V, 2 stupně 17

18 CZ SIReA Advanced elektrický ohřev Základní nastavení (General ) Možnost nastavit základní údaje (lze provést též při prvním spuštění) a provést reset uživatelského nastavení ze závodu. Funkční test (Function test) Slouží k testování výkonových stupňů ventilátoru a stupňů ohřevu. > Installer menu External control General Support menu nastavení. Změna data (date), času (time), jazyka (language) and > Installer menu > General Function test Skip test Start test > Installer menu > General Fan step 1-5 Heating step off-1 Spustit test Výkon. stupně ventilátoru 1-5 Stupně ohřevu Vyp. (OFF) - 1 > Installer menu > General Set date Set time Set language jednotek teploty (temperature unit). Uživatelský reset (User reset) Resetuje uživatelské nastavení (teplota v místnosti den/noc, max. otáčky, otáčky při zavřených dveřích) na > Installer menu > General Function test Test completed Restart test Test ukončen Servisní menu (Service menu ) > Installer menu > General Function test User reset > Installer menu > User reset Execute user reset? No Yes Servisní menu je chráněno heslem a lze je použít po dohodě s fi rmou Frico nebo s osobou provádějící autorizovaný servis. 18

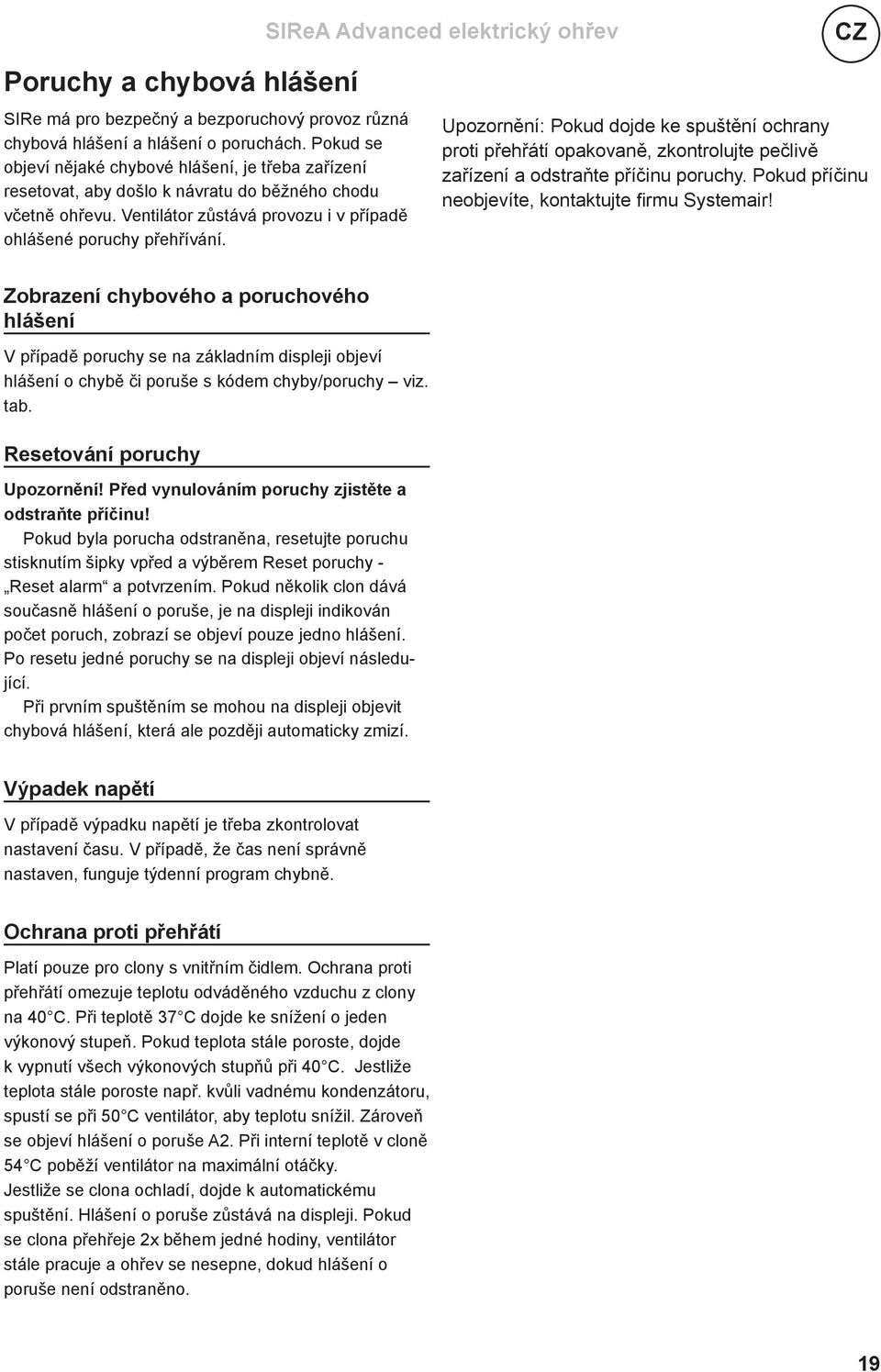

19 SIReA Advanced elektrický ohřev CZ Poruchy a chybová hlášení SIRe má pro bezpečný a bezporuchový provoz různá chybová hlášení a hlášení o poruchách. Pokud se objeví nějaké chybové hlášení, je třeba zařízení resetovat, aby došlo k návratu do běžného chodu včetně ohřevu. Ventilátor zůstává provozu i v případě ohlášené poruchy přehřívání. Upozornění: Pokud dojde ke spuštění ochrany proti přehřátí opakovaně, zkontrolujte pečlivě zařízení a odstraňte příčinu poruchy. Pokud příčinu neobjevíte, kontaktujte fi rmu Systemair! Zobrazení chybového a poruchového hlášení V případě poruchy se na základním displeji objeví hlášení o chybě či poruše s kódem chyby/poruchy viz. tab. Resetování poruchy Upozornění! Před vynulováním poruchy zjistěte a odstraňte příčinu! Pokud byla porucha odstraněna, resetujte poruchu stisknutím šipky vpřed a výběrem Reset poruchy - Reset alarm a potvrzením. Pokud několik clon dává současně hlášení o poruše, je na displeji indikován počet poruch, zobrazí se objeví pouze jedno hlášení. Po resetu jedné poruchy se na displeji objeví následující. Při prvním spuštěním se mohou na displeji objevit chybová hlášení, která ale později automaticky zmizí. Výpadek napětí V případě výpadku napětí je třeba zkontrolovat nastavení času. V případě, že čas není správně nastaven, funguje týdenní program chybně. Ochrana proti přehřátí Platí pouze pro clony s vnitřním čidlem. Ochrana proti přehřátí omezuje teplotu odváděného vzduchu z clony na 40 C. Při teplotě 37 C dojde ke snížení o jeden výkonový stupeň. Pokud teplota stále poroste, dojde k vypnutí všech výkonových stupňů při 40 C. Jestliže teplota stále poroste např. kvůli vadnému kondenzátoru, spustí se při 50 C ventilátor, aby teplotu snížil. Zároveň se objeví hlášení o poruše A2. Při interní teplotě v cloně 54 C poběží ventilátor na maximální otáčky. Jestliže se clona ochladí, dojde k automatickému spuštění. Hlášení o poruše zůstává na displeji. Pokud se clona přehřeje 2x během jedné hodiny, ventilátor stále pracuje a ohřev se nesepne, dokud hlášení o poruše není odstraněno. 19

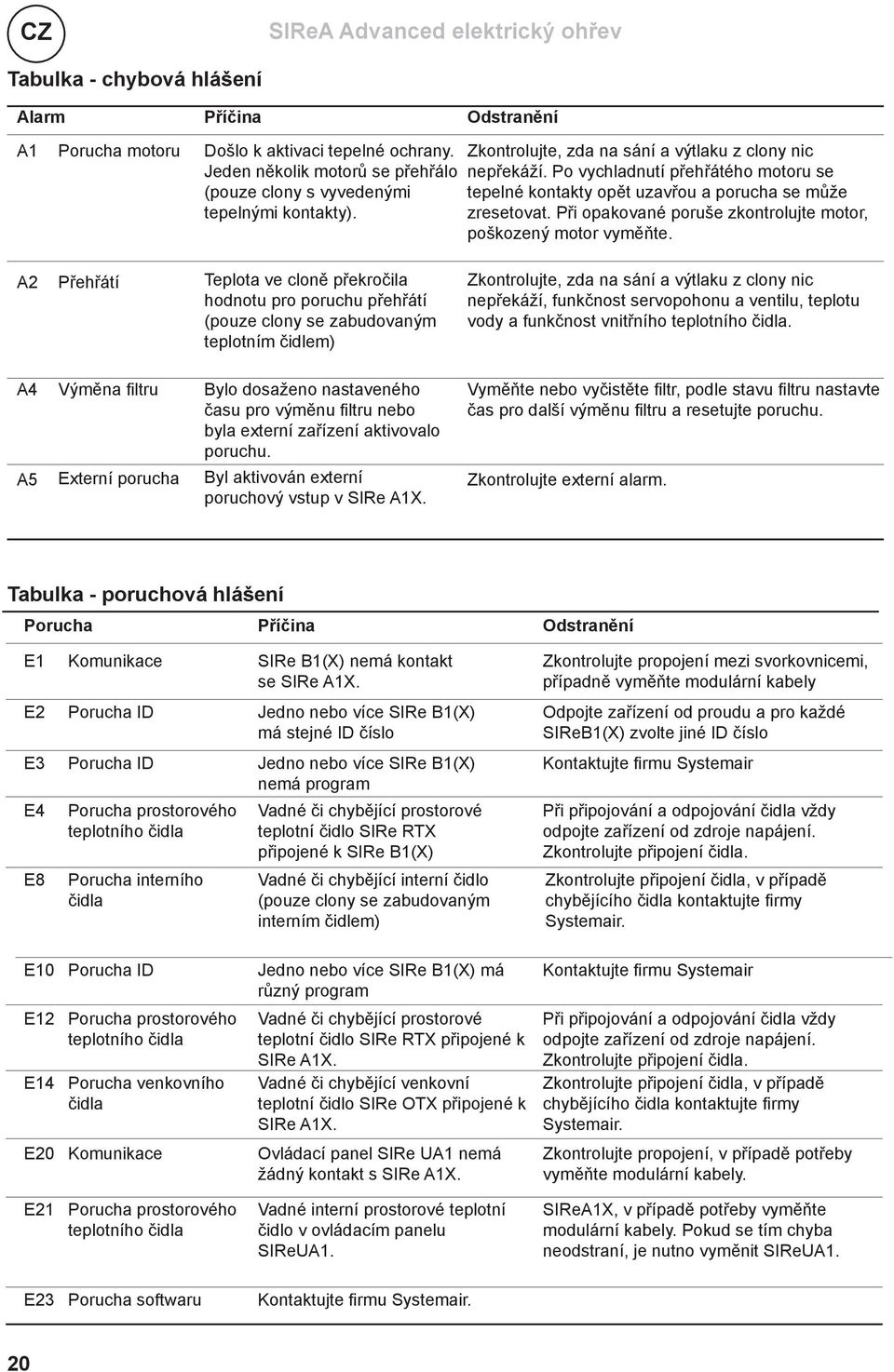

20 CZ SIReA Advanced elektrický ohřev Tabulka - chybová hlášení Alarm Příčina Odstranění A1 Porucha motoru Došlo k aktivaci tepelné ochrany. Jeden několik motorů se přehřálo (pouze clony s vyvedenými tepelnými kontakty). Zkontrolujte, zda na sání a výtlaku z clony nic nepřekáží. Po vychladnutí přehřátého motoru se tepelné kontakty opět uzavřou a porucha se může zresetovat. Při opakované poruše zkontrolujte motor, poškozený motor vyměňte. A2 Přehřátí Teplota ve cloně překročila hodnotu pro poruchu přehřátí (pouze clony se zabudovaným teplotním čidlem) A4 Výměna fi ltru Bylo dosaženo nastaveného času pro výměnu filtru nebo byla externí zařízení aktivovalo poruchu. A5 Externí porucha Byl aktivován externí poruchový vstup v SIRe A1X. Zkontrolujte, zda na sání a výtlaku z clony nic nepřekáží, funkčnost servopohonu a ventilu, teplotu vody a funkčnost vnitřního teplotního čidla. Vyměňte nebo vyčistěte fi ltr, podle stavu fi ltru nastavte čas pro další výměnu fi ltru a resetujte poruchu. Zkontrolujte externí alarm. Tabulka - poruchová hlášení Porucha Příčina Odstranění E1 Komunikace SIRe B1(X) nemá kontakt se SIRe A1X. E2 Porucha ID Jedno nebo více SIRe B1(X) má stejné ID číslo E3 Porucha ID Jedno nebo více SIRe B1(X) nemá program E4 E8 Porucha prostorového teplotního čidla Porucha interního čidla Vadné či chybějící prostorové teplotní čidlo SIRe RTX připojené k SIRe B1(X) Vadné či chybějící interní čidlo (pouze clony se zabudovaným interním čidlem) E10 Porucha ID Jedno nebo více SIRe B1(X) má různý program E12 Porucha prostorového teplotního čidla E14 Porucha venkovního čidla Vadné či chybějící prostorové teplotní čidlo SIRe RTX připojené k SIRe A1X. Vadné či chybějící venkovní teplotní čidlo SIRe OTX připojené k SIRe A1X. E20 Komunikace Ovládací panel SIRe UA1 nemá žádný kontakt s SIRe A1X. Zkontrolujte propojení mezi svorkovnicemi, případně vyměňte modulární kabely Odpojte zařízení od proudu a pro každé SIReB1(X) zvolte jiné ID číslo Kontaktujte fi rmu Systemair Při připojování a odpojování čidla vždy odpojte zařízení od zdroje napájení. Zkontrolujte připojení čidla. Zkontrolujte připojení čidla, v případě chybějícího čidla kontaktujte firmy Systemair. Kontaktujte fi rmu Systemair Při připojování a odpojování čidla vždy odpojte zařízení od zdroje napájení. Zkontrolujte připojení čidla. Zkontrolujte připojení čidla, v případě chybějícího čidla kontaktujte fi rmy Systemair. Zkontrolujte propojení, v případě potřeby vyměňte modulární kabely. E21 Porucha prostorového teplotního čidla Vadné interní prostorové teplotní čidlo v ovládacím panelu SIReUA1. SIReA1X, v případě potřeby vyměňte modulární kabely. Pokud se tím chyba neodstraní, je nutno vyměnit SIReUA1. E23 Porucha softwaru Kontaktujte fi rmu Systemair. 20

21 SIReA Advanced elektrický ohřev CZ Připojení externího regulátoru včetně funkce BMS SIReA1X Indikace otáček Indikace ohřevu Venkovní teplotní čidlo Externí noční snížení teploty Externí alarm - vstup Ext. regulace otáček 0-10V DC - vstup Ext. regulace ohřevu 0-10V DC - vstup Externí ON/OFF Dveřní kontakt Sumární alarm - výstup (BMS) COM 1 COM 2 BUS ROOM (not in use) Indikace chodu - výstup (BMS) Indikace otáček 0-10V DC výstup (max 5 ma) Signál ze SIRe indikuje regulaci otáček, odpovídá 0-100% otáček ventilátoru, je stále aktivní Externí regulace ohřevu - vstup 0-10V DC Aktivuje ohřev. Nastavení parametru: >> Installer menu > External control > 0-10V heating control = ON Indikace ohřevu Signál ze SIRe indikuje zapojené stupně ohřevu. Vždy aktivní. Řídící signál do servopohonu Externí zap/vyp - vstup 5-30V AC/DC (interní spínač 3 ) Externí signál aktivuje vzduchovou clonu. Nastavení parametru: >> Installer menu > External control > External On/Off =ON 1516 Venkovní teplotní čidlo (příslušenství) SIRe OTX Externí noční snížení teploty on/off (externě beznapěťový kontakt 2 ) Uzavírá se při aktivaci funkce nočního snížení teploty, je stále aktivní. Externí alarm - vstup (externě beznapěťový kontakt 2 ) Uzavřením oznamuje externí zařízení zanesení fi ltru. Nastavení parametru: Installer menu > Filter guard > External fi lter guard = ON. Externí regulace otáček 0-10V DC Ovládá otáčky ventilátoru 0-100%. Nastavení parametru: >> Installer menu > External control > 0-10V fan control = ON Dveřní kontakt (příslušenství) (externě beznapěťový kontakt 2 ) SIReDC indikuje stav dveří. Lze použít beznapěťový přepínač z automatických dveří nebo BMS. Kontakty uzavřeny = otevřené dveře, kontakty otevřeny = uzavřené dveře Sumární alarm - výstup (BMS) (interně beznapěťový spínač 1 max 3A, 230V) Indikace poruchy, vždy aktivní Closed = alarm - bzučák Open = no alarm Indikace chodu clony - výstup (BMS) (Interně beznapěťový spínač 1, max 3A, 230V) Odchozí indikace provozu, vždy aktivní. 1) interně beznap. spínač = spínač umožňuje převést napětí do maximálně uvedené hranice 2) externě beznap. kontakt = aktivace je provedena sepnutím kontaktu bez přivedení napětí 3) interní spínač = pro aktivaci je nutné přivést napětí v uvedeném rozsahu

22 SIReA Advanced elektrický ohřev COM 1 COM 2 BUS ROOM BMS INDICATION OUT Indikace (potential chodu free - výstup contact (BMS) interně max beznap. 3A, spínač 230V) 1, max 3A, 230V ALARM OUT (BMS) Sumární alarm - výstup (potential free contact, interně beznap. spínač max 3A, 230V) 1, max 3A, 230V SIReDC - externě beznap. kontakt 2 Externí ON/OFF - vstup interní EXTERNAL spínač ON/OFF, 5-30V AC/DC 3, 5-30V AC/DC Ext. reg. EXTERNAL ohřev - HEAT vstup, 0-10V 0-10V DC IN Ext. reg. EXTERNAL otáček RPM - vstup, 0-10V 0 - DC 10VIN EXTERNAL ALARM IN Ext. alarm - vstup, ext. beznap. kontakt (potential free contact) 2 Noční EXTERNAL snížení teploty SETBACK - vstup TEMP. externě on/off beznap. (potential kontakt 2 free contact) HEAT INDICATION Indikace ohřevu - výstup, 0-10V DC, max. 5mA 0-10V DC out (max 5 ma) Indikace RPM otáček INDICATION - výstup, 0-10V DC, max. 5mA 0-10V DC out (max 5 ma) Schéma zapojení - SIRe Advanced Interní řídící deska Pot. Unit ID C2 X5 C1 X4 ROOM X3 SIReUA SIReB1 ACTUATOR SUPPLY N L~ L PE N L 230V~ SIReRTX (příslušenství) SIReA1X Součást SIReRTX, délka 10 m SIReDC SIReOTX Součást SIReAA, délka 3 m Součást SIReAA, délka 5 m Není součást dodávky Součást SIReOTX, délka 10 m 1) interně beznap. spínač - spínač umožňuje převést napětí do maximálně uvedené hranice 2) externě beznapěťový kontakt - aktivace je provedena sepnutím kontaktu bez přivedení napětí 3) interní spínač - pro aktivaci je nutné přivést napětí v uvedeném rozsahu 22

23 SIReA Advanced elektrický ohřev SIReUA1 SIReRTX SIReRTX (příslušenství) (optional) SIReA1X COM 1 COM 2 BUS ROOM Součást SIReRTX, délka 10 m BMS INDICATION OUT Indikace (potential chodu free - výstup contact (BMS) interně beznap. spínač max 3A, 230V) 1, max 3A, 230V ALARM OUT (BMS) Sumární (potential alarm free - výstup contact, interně max beznap. 3A, 230V) spínač 1, max 3A, 230V Externí ON/OFF - vstup interní EXTERNAL spínač ON/OFF, 5-30V AC/DC 3, 5-30V AC/DC Ext. EXTERNAL reg. ohřev HEAT - vstup, 0-10V 0-10V DC IN Ext. EXTERNAL reg. otáček RPM - vstup, 0-10V 0 DC - 10V IN EXTERNAL ALARM IN Ext. alarm - vstup, ext. beznap. kontakt (potential free contact) 2 Noční EXTERNAL snížení teploty SETBACK - vstup TEMP. externě on/off beznap. (potential kontakt 2 free contact) HEAT INDICATION Indikace ohřevu - výstup, 0-10V DC, max. 5mA 0-10V DC out (max 5 ma) Indikace RPM INDICATION otáček - výstup, 0-10V DC, max. 5mA 0-10V DC out (max 5 ma) SIReB1X Pot. Unit ID C2 X5 Součást SIReAA, délka 5 m C1 X4 ROOM X3 N L PE PE N L SIReOTX SIReDC ACTUATOR SUPPLY SIReDC - externě beznap. kontakt 2 Není součást dodávky Součást SIReOTX, délka 10 m Schéma zapojení - SIRe- Advanced Externí řídicí deska Zapojení externí řídicí desky For wiring of external PC board je uvedeno v samostatném base see separate manual for návodu na SIReB1X. wiring of external PC board base SIReB1X Součást SIReAA, délka 3 m 1) interně beznap. spínač - spínač umožňuje převést napětí do maximálně uvedené hranice 2) externě beznapěťový kontakt - aktivace je provedena sepnutím kontaktu bez přivedení napětí 3) interní spínač - pro aktivaci je nutné přivést napětí v uvedeném rozsahu 23

24 SIReA Advanced elektrický ohřev Schéma zapojení - SIRe Advanced paralelní zapojení Pot. Unit ID Pot. Unit ID SIReUA1 SIReRTX (příslušenství SIReB1 230V~ SIReA1X ROOM X3 C1 X4 C2 X5 Pot. Unit ID COM 1 COM 2 BUS ROOM ACTUATOR SUPPLY N L~ L PE N L Součást SIReRTX, délka 10 m Součást SIReAA, délka 5 m SIReB1 230V~ ROOM X3 C1 X4 C2 X5 SIReDC SIReOTX ACTUATOR SUPPLY Pot. Unit ID BMS INDICATION OUT Indikace chodu - výstup (BMS) (potential free contact interně beznap. spínač max 3A, 230V) 1, max 3A, 230V Sumární ALARM OUT alarm (BMS) - výstup (potential free contact, interně beznap. spínač max 3A, 230V) 1, max 3A, 230V SIReDC - externě beznap. kontakt 2 Externí ON/OFF - vstup interní EXTERNAL spínač ON/OFF, 5-30V AC/DC 3, 5-30V AC/DC Ext. EXTERNAL reg. ohřev HEAT - vstup, 0-10V DC 0 - IN 10V Ext. EXTERNAL reg. otáček RPM 0-10V - vstup, DC 0 IN- 10V EXTERNAL ALARM IN Ext. (potential alarm free - vstup, contact) ext. beznap. kontakt 2 Noční EXTERNAL snížení SETBACK teploty TEMP. - vstup externě on/off (potential beznap. kontakt free 2 contact) HEAT INDICATION Indikace 0-10V DC ohřevu out (max - 5 výstup, 0-10V DC, max. 5mA ma) Indikace RPM INDICATION otáček - výstup, 0-10V DC, max. 5mA 0-10V DC out (max 5 ma) PE N L N L~ L SIReB1 230V~ ROOM X3 C1 X4 C2 X5 ACTUATOR SUPPLY Pot. Unit ID PE N L N L~ L Není součást dodávky Součást SIReOTX, délka 10 m Součást SIReAA, délka 3 m Součást SIReCC6xx (příslušenství) Součást SIReCC6xx (příslušenství) Paralelní elektrické spojení několika clon je realizováno kabelem SIReCC6XX propojující interní řídicí desky jednotlivých clon. Na interní řídicí desce je nutné zvolit pro každou clonu pomocí selektoru unikátní ID (číslo zařízení), pod kterým se bude clona zobrazovat při hlášení provozního stavu resp. poruchy na ovladači SIRe. Jelikož selektor má pouze devět pozic, je maximální možný počet clon připojených k jediné regulaci SIRe také devět. Při paralelním zapojení jsou všechny clony provozovány stejným způsobem dle nastavení na ovladači SIRe. Není možné řídit clony různým způsobem pomocí jednoho ovladače. Na ovládacím panelu není nutné kvůli paralelnímu zapojení cokoliv aktivovat ani nastavovat. 1) interně beznap. spínač - spínač umožňuje převést napětí do maximálně uvedené hranice 2) externě beznapěťový kontakt - aktivace je provedena sepnutím kontaktu bez přivedení napětí 3) interní spínač - pro aktivaci je nutné přivést napětí v uvedeném rozsahu 24
