1 KATALOG PRODUKTŮ 2016

2 Vážení zákazníci, společnost NORIA s.r.o. je významný český výrobce, specializující se na design, výrobu a prodej čerpadel a čerpacích systémů určených do studní, vrtů a pro tlakovou kanalizaci. Naším cílem je nabízet zákazníkům čerpadla a čerpací systémy na nejvyšší technické a užitné úrovni. Toho dosahujeme díky našim dlouholetým zkušenostem z oboru čerpací techniky a neustálým vývojem našich čerpadel. Promyšlenou konstrukcí a použitím nerezového materiálu na všechny kovové pohyblivé i nepohyblivé části našich čerpadel se nám podařilo dosáhnout jejich dlouhé životnosti bez nutnosti nákladných servisních zásahů. K tomuto velkou měrou také přispívá to, že čerpadla i ostatní komponenty čerpacích systémů NORIA jsou nejen vyvíjeny, ale i kompletně vyráběny v České republice, což nám umožňuje neustálou kontrolu kvality výroby. Díky tomu může být na čerpadla NORIA poskytována záruka v délce 36 měsíců! Pokud však přeci jen k poruše čerpadla dojde, společnost NORIA jako jediná na trhu poskytuje službu opravy přímo u zákazníka, nejpozději do 48 hodin od nahlášení poruchy. Společnost NORIA s.r.o. je držitelem několika patentů na součásti čerpadel a závěsné zařízení pro montáž ponorných čerpadel do vrtů a studní. Děkujeme za Váš zájem o naše výrobky

3 Kalové čerpadlo s řezacím zařízením - LUCA Čerpadlo pro čerpací jimky a tlakové kanalizace Vřetenová kalová čerpadla Noria LUCA, kompletně vyvinutá a vyráběná v České republice, jsou určena na čerpání splaškových a kalových vod o teplotě maximálně +35 C, s obsahem krátkovláknitých a dlouhovláknitých látek (jako jsou tráva, sláma, slupky od ovoce a zeleniny apod.) a pevných částic zrnitosti max. 5 mm. Čerpadla nejsou určena na čerpání kapalin s obsahem abrazivních příměsí (písek apod.), provazů, umělých vláken, umělých textilií apod. Veškeré kovové součásti těchto čerpadel, jsou vyrobeny z nerezové oceli. V nerezovém provedení je i sací těleso s drtičem a ponorný, vodou chlazený asynchronní elektromotor s kotvou nakrátko s robustními, trvale mazanými kuličkovými ložisky. Díky jednoduché konstrukci a použitému nerezovému materiálu bylo dosaženo záruky dlouhé životnosti čerpadel bez nutnosti nákladných servisních zásahů. Čerpadla jsou velmi snadno opravitelná, takže cena případné opravy a náhradních dílů je pouze v řádech stokorun. LUCA N1, N3 Čerpadlo pro čerpací jimky a tlakové kanalizace Q max.: 45 l/min. H max.: 100 m Příkon: 1,1 kw Provedení N1-230 V a N3-400 V T max.: 35 C Pro splaškovou vodu bez abraziv Servis - opravy u zákazníka Při poruše čerpadla společnost NORIA poskytuje službu opravy přímo u zákazníka. Servis provádíme přímo na místě, zákazník nemusí čerpadlo kamkoli dopravovat. Stačí závadu nahlásit na Servisní linku a náš technik se k Vám nejpozději do 48 hodin dostaví. V případě závady v rámci záruky zákazník nic neplatí, závada je řešena okamžitě bez ohledu na 30 denní reklamační lhůtu. Pokud však bude závada způsobena ze strany zákazníka, bude mu naúčtován výjezd technika i samotná oprava. Záruka 3 roky Servis do 48 hodin u zákazníka 2

4 ČERPADLO LUCA 400V LUCA 230V objemový průtok (Qr) max. dopravní výtlak (Hmax) dopravní tlak max. ponor max. počet startů za hodinu příkon elektromotoru otáčky elektromotoru jmenovité pracovní napětí kmitočet sítě jmenovitý proud motoru (In) max. hustota čerpané kapaliny max. teplota čerpané kapaliny rozsah PH čerpané kapaliny průměr výtlačné přípojky max. hlučnost typ elektromotoru typ kabelu rozsah nadproudové ochrany hmotnost čerpadla 0,75 l/s (45 l/min) 100 m kpa 30 m 30 1,1 kw 2850 /min 3x400 V pro síť TN-C-S 50 Hz 3,4 A 1100 kg/m3 +35 C 6,5-12 5/4" 70 dba TMZ 90-2 Noria H07RN-F 4G1 2,5-4 A 24 kg 0,75 l/s (45 l/min) 100 m kpa 30 m 30 1,1 kw 2900 /min 230 V pro síť TN-C-S 50 Hz 9,5 A 1100 kg/m3 +35 C 6,5-12 5/4" 70 dba JMZ 90-2 Noria H07RN-F 4G1,5 6,3-10 A 30 kg LUCA 400V LUCA N3 LUCA N3 LUCA N3 LUCA N3 kabel 20m 25m Kč Kč Kč Kč Kč Kč Kč Kč 630,77 756,92 638,46 766,15 646,15 775,38 653,85 784,62 LUCA 230V kabel LUCA N1 LUCA N1 LUCA N1 LUCA N1 20m 25m Kč Kč Kč Kč Kč Kč Kč Kč Prodejcům a montážním firmám nabízíme velkoobchodní slevy. Doporučené příslušenství 584,62 701,54 592,31 710,77 600,00 720,00 607,69 729,23 Motorový spínač Závěsné zařízení Snímač hladiny SH3 Sondy NORIA 100 m H 191X xx XX m m LUCA N1 LUCA N3 Všechny kóty uvedeny v mm. 0,25 l/s 0,5 l/s 0,75 l/s 1 l/s Q Všechny kóty uvedeny v mm. 3

5 Ponorné čerpadlo pro vrty od průměru 100 mm ADA COOL Určené pro nepřetržitý i přerušovaný provoz Čerpadlo je určeno zejména pro dodávku vody v domácnosti, plnění a vyčerpávání nádrží, zvyšování tlaku, použití v rámci malých vodáren a malých závlahových soustav. Čerpadlo se vyznačuje především kvalitním a jednoduchým provedením. Veškeré kovové součásti jsou vyrobeny z nerezové oceli. Čerpadlo je jednoduše opravitelné bez potřeby speciálního nářadí a má dlouhou životnost. Veškeré součásti, včetně vodou chlazeného motoru se zalévaným vinutím, jsou vyvinuty a vyrobeny v ČR. ADA COOL - N1, N3 Čerpadlo pro vrty a studny od průměru 100 mm Q max.: 50 l/min. H max.: 100 m Příkon: 1,1 kw Provedení N1-230 V a N3-400 V Doporučená velikost nádoby min. 80 l Max. ponor: 60 m Servis - opravy u zákazníka Při poruše čerpadla společnost NORIA poskytuje službu opravy přímo u zákazníka. Servis provádíme přímo na místě, zákazník nemusí čerpadlo kamkoli dopravovat. Stačí závadu nahlásit na Servisní linku a náš technik se k Vám nejpozději do 48 hodin dostaví. V případě závady v rámci záruky zákazník nic neplatí, závada je řešena okamžitě bez ohledu na 30 denní reklamační lhůtu. Pokud však bude závada způsobena ze strany zákazníka, bude mu naúčtován výjezd technika i samotná oprava. Záruka 3 roky Servis do 48 hodin u zákazníka PRŮMĚR 89mm 4

6 ČERPADLO ADA COOL 400V ADA COOL 230V objemový průtok (Qr) max. dopravní výtlak (Hmax) dopravní tlak max. ponor max. počet startů za hodinu příkon elektromotoru otáčky elektromotoru jmenovité pracovní napětí kmitočet sítě jmenovitý proud motoru (In) max. teplota čerpané kapaliny rozsah PH čerpané kapaliny průměr výtlačné přípojky max. hlučnost typ elektromotoru typ kabelu rozsah nadproudové ochrany hmotnost čerpadla 0,83 l/s (50 l/min) 100 m kpa 60 m 30 1,1 kw 2850 /min 3x400 V pro síť TN-C-S 50 Hz 3,2 A +35 C 6,5-8 5/4" 70 dba TMZ 63-2 Noria H07RN - F 4G1 2,5-4 A 15 kg 0,83 l/s (50 l/min) 100 m kpa 60 m 30 1,1 kw 2900 /min 230 V pro síť TN-C-S 50 Hz 8,2 A +35 C 6,5-8 5/4" 70 dba JMZ 63-2 Noria H07RN - F 4G1,5 6,3-10 A 15 kg ADA COOL 400V ADA COOL - N3 ADA COOL - N3 ADA COOL - N3 ADA COOL - N3 ADA COOL - N3 ADA COOL - N3 ADA COOL - N3 ADA COOL - N3 ADA COOL - N3 ADA COOL - N3 ADA COOL - N3 kabel 1m 20m 25m 30m 35m 40m 45m 50m 55m 60m Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Prodejcům a montážním firmám nabízíme velkoobchodní slevy. Doporučené příslušenství 305,77 366,92 321,15 385,38 336,54 403,85 344,23 413,08 351,92 422,31 359,62 431,54 367,31 440,77 375,00 450,00 382,69 459,23 390,38 468,46 398,08 477, ADA COOL 230V ADA COOL - N1 ADA COOL - N1 ADA COOL - N1 ADA COOL - N1 ADA COOL - N1 ADA COOL - N1 ADA COOL - N1 ADA COOL - N1 ADA COOL - N1 ADA COOL - N1 ADA COOL - N1 kabel 1m 20m 25m 30m 35m 40m 45m 50m 55m 60m Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč 392,31 470,77 407,69 489,23 423,08 507,69 430,77 516,92 438,46 526,15 446,15 535,38 453,85 544,62 461,54 553,85 469,23 563,08 476,92 572,31 484,62 581,54 Motorový spínač Závěsné zařízení Snímač hladiny SH3 Sondy NORIA 191X xx XX 100 m H 50 m m ADA COOL N1 ADA COOL N3 Všechny kóty uvedeny v mm. 0,25 l/s 0,5 l/s 0,83 l/s 1 l/s Q Všechny kóty uvedeny v mm. 5

7 Ponorné čerpadlo do studní - TERCA Určené pro nepřetržitý i přerušovaný provoz Čerpadlo je určeno zejména pro dodávku vody v domácnosti, plnění a vyčerpávání nádrží, zvyšování tlaku, použití v rámci malých vodáren a malých závlahových soustav. Čerpadlo se vyznačuje především kvalitním a jednoduchým provedením. Veškeré kovové součásti jsou vyrobeny z nerezové oceli. Čerpadlo je jednoduše opravitelné bez potřeby speciálního nářadí a má dlouhou životnost. Veškeré součásti, včetně vodou chlazeného motoru se zalévaným vinutím, jsou vyvinuty a vyrobeny v ČR. TERCA N1, N3 Čerpadlo pro vrty a studny od průměru 160 mm Q max.: 45 l/min. H max.: 100 m Příkon: 1,1 kw Provedení N1-230 V a N3-400 V Doporučená velikost nádoby min. 80 l Max. ponor: 30 m Servis - opravy u zákazníka Při poruše čerpadla společnost NORIA poskytuje službu opravy přímo u zákazníka. Servis provádíme přímo na místě, zákazník nemusí čerpadlo kamkoli dopravovat. Stačí závadu nahlásit na Servisní linku a náš technik se k Vám nejpozději do 48 hodin dostaví. V případě závady v rámci záruky zákazník nic neplatí, závada je řešena okamžitě bez ohledu na 30 denní reklamační lhůtu. Pokud však bude závada způsobena ze strany zákazníka, bude mu naúčtován výjezd technika i samotná oprava. Záruka 3 roky Servis do 48 hodin u zákazníka 6

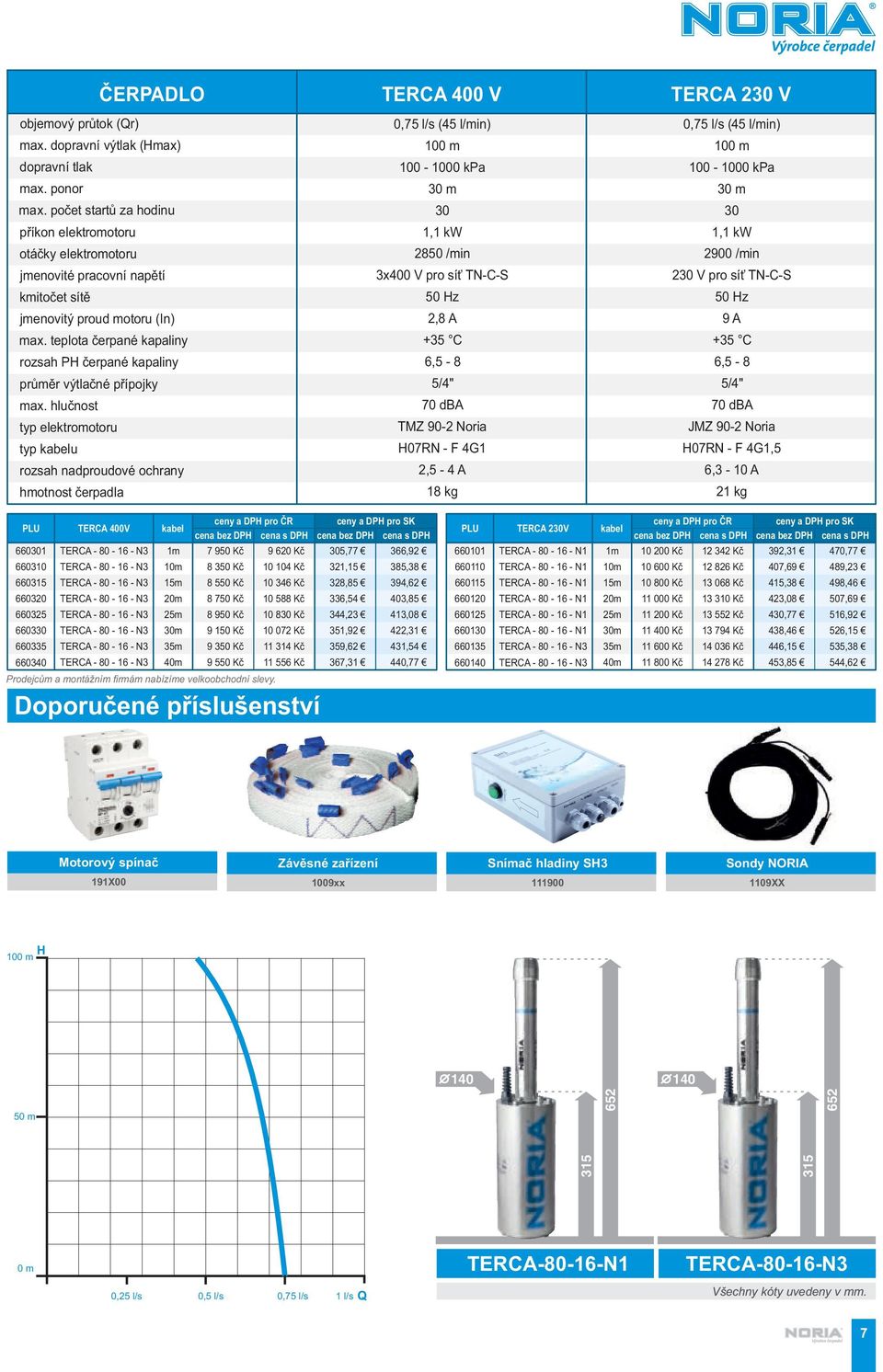

8 ČERPADLO TERCA 400 V TERCA 230 V objemový průtok (Qr) max. dopravní výtlak (Hmax) dopravní tlak max. ponor max. počet startů za hodinu příkon elektromotoru otáčky elektromotoru jmenovité pracovní napětí kmitočet sítě jmenovitý proud motoru (In) max. teplota čerpané kapaliny rozsah PH čerpané kapaliny průměr výtlačné přípojky max. hlučnost typ elektromotoru typ kabelu rozsah nadproudové ochrany hmotnost čerpadla 0,75 l/s (45 l/min) 100 m kpa 30 m 30 1,1 kw 2850 /min 3x400 V pro síť TN-C-S 50 Hz 2,8 A +35 C 6,5-8 5/4" 70 dba TMZ 90-2 Noria H07RN - F 4G1 2,5-4 A 18 kg 0,75 l/s (45 l/min) 100 m kpa 30 m 30 1,1 kw 2900 /min 230 V pro síť TN-C-S 50 Hz 9A +35 C 6,5-8 5/4" 70 dba JMZ 90-2 Noria H07RN - F 4G1,5 6,3-10 A 21 kg TERCA 400V kabel TERCA N3 TERCA N3 TERCA N3 TERCA N3 TERCA N3 TERCA N3 TERCA N3 TERCA N3 1m 20m 25m 30m 35m 40m Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Prodejcům a montážním firmám nabízíme velkoobchodní slevy. Doporučené příslušenství 305,77 366,92 321,15 385,38 328,85 394,62 336,54 403,85 344,23 413,08 351,92 422,31 359,62 431,54 367,31 440, TERCA 230V TERCA N1 TERCA N1 TERCA N1 TERCA N1 TERCA N1 TERCA N1 TERCA N3 TERCA N3 kabel 1m 20m 25m 30m 35m 40m Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč 392,31 470,77 407,69 489,23 415,38 498,46 423,08 507,69 430,77 516,92 438,46 526,15 446,15 535,38 453,85 544,62 Motorový spínač Závěsné zařízení Snímač hladiny SH3 Sondy NORIA 191X xx XX 100 m H m m TERCA N1 TERCA N3 Všechny kóty uvedeny v mm. 0,25 l/s 0,5 l/s 0,75 l/s 1 l/s Q Všechny kóty uvedeny v mm. 7

9 Ponorné čerpadlo pro vrty od průměru 110 mm ADA4 Určené pro nepřetržitý i přerušovaný provoz Čerpadlo je určeno zejména pro dodávku vody v domácnosti, plnění a vyčerpávání nádrží, zvyšování tlaku, použití v rámci malých vodáren a malých závlahových soustav. Čerpadlo se vyznačuje především kvalitním a jednoduchým provedením. Veškeré kovové součásti jsou vyrobeny z nerezové oceli. Čerpadlo je jednoduše opravitelné bez potřeby speciálního nářadí a má dlouhou životnost. Veškeré součásti, kromě olejem chlazeného motoru, jsou vyvinuty a vyrobeny v ČR. ADA N1, N3 Čerpadlo pro vrty a studny od průměru 110 mm Q max.: 45 l/min. H max.: 100 m Příkon: 1,1 kw Provedení N1-230 V a N3-400 V Doporučená velikost nádoby min. 80 l Max. ponor: 60 m Servis - opravy u zákazníka Při poruše čerpadla společnost NORIA poskytuje službu opravy přímo u zákazníka. Servis provádíme přímo na místě, zákazník nemusí čerpadlo kamkoli dopravovat. Stačí závadu nahlásit na Servisní linku a náš technik se k Vám nejpozději do 48 hodin dostaví. V případě závady v rámci záruky zákazník nic neplatí, závada je řešena okamžitě bez ohledu na 30 denní reklamační lhůtu. Pokud však bude závada způsobena ze strany zákazníka, bude mu naúčtován výjezd technika i samotná oprava. Záruka 3 roky Servis do 48 hodin u zákazníka 8

10 ČERPADLO ADA4 400V ADA4 230V objemový průtok (Qr) max. dopravní výtlak (Hmax) dopravní tlak max. ponor max. počet startů za hodinu příkon elektromotoru otáčky elektromotoru jmenovité pracovní napětí kmitočet sítě jmenovitý proud motoru (In) max. teplota čerpané kapaliny rozsah PH čerpané kapaliny průměr výtlačné přípojky max. hlučnost typ elektromotoru typ kabelu rozsah nadproudové ochrany hmotnost čerpadla 0,75 l/s (45 l/min) 100 m kpa 60 m 30 1,1 kw 2830 /min 3x400 V pro síť TN-C-S 50 Hz 3,8 A +35 C 6,5-8 5/4" 70 dba 4OL 1,5HP T H07RN - F 4G1 2,5-4 A 15 kg 0,75 l/s (45 l/min) 100 m kpa 60 m 30 1,1 kw 2810 /min 230 V pro síť TN-C-S 50 Hz 8,3 A +35 C 6,5-8 5/4" 70 dba 4OL 1,5HP M H07RN - F 4G1,5 6,3-10 A 15 kg ADA 4 400V ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 kabel 1m 20m 25m 30m 35m 40m 45m 50m 55m 60m Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Prodejcům a montážním firmám nabízíme velkoobchodní slevy. Doporučené příslušenství 321,15 385,38 336,54 403,85 351,92 422,31 359,62 431,54 367,31 440,77 375,00 450,00 382,69 459,23 390,38 468,46 398,08 477,69 405,77 486,92 413,46 496, ADA 4 230V ADA N1 ADA N1 ADA N1 ADA N1 ADA N1 ADA N1 ADA N1 ADA N1 ADA N1 ADA N1 ADA N1 kabel 1m 20m 25m 30m 35m 40m 45m 50m 55m 60m Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč 407,69 489,23 423,08 507,69 438,46 526,15 446,15 535,38 453,85 544,62 461,54 553,85 469,23 563,08 476,92 572,31 484,62 581,54 492,31 590,77 500,00 600,00 Motorový spínač Závěsné zařízení Snímač hladiny SH3 Sondy NORIA 191X xx XX 100 m H m m ADA4 N3 ADA4 N1 Všechny kóty uvedeny v mm. 0,25 l/s 0,5 l/s 0,75 l/s 1 l/s Q Všechny kóty uvedeny v mm. 9

11 Ponorné čerpadlo pro vrty od průměru 90 mm ADA3 Určené pro nepřetržitý i přerušovaný provoz Čerpadlo je určeno zejména pro dodávku vody v domácnosti, plnění a vyčerpávání nádrží, zvyšování tlaku, použití v rámci malých vodáren a malých závlahových soustav. Čerpadlo se vyznačuje především kvalitním a jednoduchým provedením. Veškeré kovové součásti jsou vyrobeny z nerezové oceli. Čerpadlo je jednoduše opravitelné bez potřeby speciálního nářadí a má dlouhou životnost. Veškeré součásti, kromě olejem chlazeného motoru, jsou vyvinuty a vyrobeny v ČR. ADA N3 Čerpadlo pro vrty od průměru 90 mm Q max.: 24 l/min. H max.: 100 m Příkon: 0,75 kw Provedení N3-400 V Doporučená velikost nádoby min. 50 l Max. ponor: 60 m Servis - opravy u zákazníka Při poruše čerpadla společnost NORIA poskytuje službu opravy přímo u zákazníka. Servis provádíme přímo na místě, zákazník nemusí čerpadlo kamkoli dopravovat. Stačí závadu nahlásit na Servisní linku a náš technik se k Vám nejpozději do 48 hodin dostaví. V případě závady v rámci záruky zákazník nic neplatí, závada je řešena okamžitě bez ohledu na 30 denní reklamační lhůtu. Pokud však bude závada způsobena ze strany zákazníka, bude mu naúčtován výjezd technika i samotná oprava. Záruka 3 roky Servis do 48 hodin u zákazníka 10

12 objemový průtok (Qr) ČERPADLO max. dopravní výtlak (Hmax) dopravní tlak max. ponor max. počet startů za hodinu příkon elektromotoru otáčky elektromotoru menovité pracovní napětí kmitočet sítě jmenovitý proud motoru (In) max. teplota čerpané kapaliny rozsah PH čerpané kapaliny průměr výtlačné přípojky max. hlučnost typ elektromotoru typ kabelu rozsah nadproudové ochrany hmotnost čerpadla ADA 4 400V kabel ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 ADA N3 1m 20m 25m 30m 35m 40m 45m 50m 55m 60m Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Prodejcům a montážním firmám nabízíme velkoobchodní slevy. Doporučené příslušenství ADA3 400V 0,4 l/s (24 l/min) 100 m kpa 60 m 20 0,75 kw 2830 / min 3x400 V pro síť TN-C-S 50 Hz 2,2A +35 C 6, dba 3GF 1HP T H07RN - F 4G1 2,5-4 A 12 kg 430,77 516,92 446,15 535,38 461,54 553,85 469,23 563,08 476,92 572,31 484,62 581,54 492,31 590,77 500,00 600,00 507,69 609,23 515,38 618,46 523,08 627,69 Motorový spínač Závěsné zařízení Snímač hladiny SH3 Sondy NORIA 191X xx XX (MPa) 0,9 ADA3 0,8 0,7 70 0, ,5 0, ,3 0,2 0, ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 ADA3 N3 Všechny kóty uvedeny v mm. (l/s) 11

13 Domácí vodárna s frekvenčním měničem Komplet zajišťující automatickou regulaci ponorného čerpadla s frekvenčním měničem, nerezovými úchyty pro snadnou montáž a snímačem hladiny. Komponenty Komplet čerpadla s frekvenčním měničem je standardně vybaven těmito komponenty: Čerpadlo ADA4 v zapojení 3x230V vhodné pro použití s frekvenčním měničem Frekvenční měnič Snímač hladiny a sondy pro snímání hladiny v délce kabelu čerpadla Závěsné zařízení v délce kabelu čerpadla Membránová expanzní nádoba 12l Armatury (šroubení s rozvodkou, kulový ventil coulový, vsuvka coulová, mufna 5/4, zpětná klapka pro čerpadlo 5/4, vsuvka 5/4 Nerezové úchyty pro snadnou montáž ADA4 - F N1 Čerpadlo pro vrty od průměru 110 mm Q max.: 50 l/min. H max.: 120 m Příkon: 1,1 kw Provedení N1-230 V TLAKOVÁ NÁDOBA 12 l Max. ponor: 60 m Servis - opravy u zákazníka Při poruše čerpadla společnost NORIA poskytuje službu opravy přímo u zákazníka. Servis provádíme přímo na místě, zákazník nemusí čerpadlo kamkoli dopravovat. Stačí závadu nahlásit na Servisní linku a náš technik se k Vám nejpozději do 48 hodin dostaví. V případě závady v rámci záruky zákazník nic neplatí, závada je řešena okamžitě bez ohledu na 30 denní reklamační lhůtu. Pokud však bude závada způsobena ze strany zákazníka, bude mu naúčtován výjezd technika i samotná oprava. Záruka 3 roky Servis do 48 hodin u zákazníka 12

14 ČERPADLO Elektrické napájení: Kmitočet sítě: Indikace napájení: Izolace vstup - výstup Krytí: Ovládací napětí: objemový průtok (Qr): max. dopravní výtlak (Hmax): dopravní tlak: max. ponor: max. počet startů za hodinu: příkon elektromotoru: jmenovitý proud motoru (In): max. teplota kapaliny: rozsah PH kapaliny: průměr výtlačné přípojky: max. hlučnost: typ kabelu: Hmotnost kompletu: Pracovní teplota: ADA4 - F1 230 V AC, pro síť TN-C-S 50 Hz zelená LED 4 kv IP65 5 V AC od 0,4 l/s do 0,83 l/s 120 m kpa 60 m 20 1,1 kw 6,5 A +35 C 6,5 8 5/4" 70 dba H07RN-F 4G1,5 cca 22 kg -20 až +40 C ADA 4 F1 230V ADA4-F N1 kabel Kč Kč 1 057, , ADA4-F N1 20m Kč Kč 1 076, , ADA4-F N1 25m Kč Kč 1 086, , ADA4-F N1 30m Kč Kč 1 096, , ADA4-F N1 35m Kč Kč 1 105, , ADA4-F N1 40m Kč Kč 1 115, , ADA4-F N1 45m Kč Kč 1 125, , ADA4-F N1 50m Kč Kč 1 134, , ADA4-F N1 55m Kč Kč 1 144, , ADA4-F N1 60m Kč Kč 1 153, ,62 Prodejcům a montážním firmám nabízíme velkoobchodní slevy. 120 m H 100 m m m 0,25 l/s 0,5 l/s 0,75 l/s 1 l/s Q ADA4 Všechny kóty uvedeny v mm. 13

15 Sondy NORIA Nerezové provedení s kabelem certifikovaným do pitné vody. Číslování vodičů shodné s číslováním svorkovnice na SH3 zaručí jednoduchou montáž, vylučující chybu zapojení Sonda NORIA Sonda NORIA 10 délka 10 m cena s DPH cena bez DPH 635 Kč 768 Kč 24,42 29, Sonda NORIA m 725 Kč 877 Kč 27,88 33, Sonda NORIA m 800 Kč 968 Kč 30,77 36, Sonda NORIA m 875 Kč Kč 33,65 40, Sonda NORIA m 950 Kč Kč 36,54 43, Sonda NORIA m Kč Kč 39,42 47, Sonda NORIA m Kč Kč 42,31 50, Sonda NORIA m Kč 1422 Kč 45,19 54, Sonda NORIA m Kč Kč 48,08 57, Sonda NORIA m Kč Kč 50,96 61, Sonda NORIA m Kč Kč 53,85 64, Sonda NORIA m Kč Kč 56,73 68, Sonda NORIA m Kč Kč 59,62 71, Sonda NORIA m Kč Kč 62,50 75, Sonda NORIA m Kč Kč 65,38 78,46 Snímač vodní hladiny SH3 pro 3 sondy Zařízení slouží k hlídání úrovně hladiny, používá se jako ochrana čerpadla proti chodu na sucho. Při poklesu hladiny pod nastavenou hranici se vypne elektromotor čerpadla. Použití pro 3f a 1f čerpadla. Zajišťuje automatickou regulaci chodu 3-fázových a 1-fázových čerpadel ve vrtech a studních Obsahuje snímač hladiny a stykač Umožňuje připojení tlakového spínače Zapnutí a vypnutí řídícího obvodu s kontrolkou U připojeného čerpadla se musí dodatečně zajistit odpovídající nadproudová a tepelná ochrana motoru Snímání výšky hladiny je zajištěno vodivostními měřícími sondami K měření je použit střídavý proud, což zamezuje polarizaci kapaliny a zvýšené oxidaci měřících sond Obsahuje jištění řídících obvodů - není třeba dodatečně jistit Krytí sestavy je IP 45 Jednoduché připojení do svorkovnic Sonda NORIA SH3 popis snímač hladiny, stykač, možnost tlakového spínače Kč Kč 88,08 105,69 Snímač vodní hladiny SH-MS - N1, N3 pro 3 sondy s motorovým spínačem Zařízení slouží k hlídání úrovně hladiny, používá se jako ochrana čerpadla proti chodu na sucho. Při poklesu hladiny pod nastavenou hranici se vypne elektromotor čerpadla. SH-MS-N3 pro 3f čerpadlo SH-MS-N1 pro 1f čerpadlo Zajišťuje automatickou regulaci chodu čerpadel ve vrtech a studních Volba funkce dočerpávání nebo odčerpávání a možnost nastavení citlivosti měřících sond Umožňuje připojení tlakového spínače Obsahuje snímač hladiny, motorový spínač a stykač Snímání výšky hladiny je zajištěno vodivostními měřícími sondami K měření je použit střídavý proud, což zamezuje polarizaci kapaliny a zvýšené oxidaci měřících sond Mikroprocesor vyhodnocuje a signalizuje znečištění sond umožňuje přesné nastavení pro minimalizaci rušení Motorový spínač chrání motor čerpadla před jeho zničením, v případě vniknutí mechanických nečistot, před jeho přetížením nebo při výpadku jedné z fází Obsahuje jištění řídících obvodů není třeba dodatečně jistit Krytí sestavy je IP Snímač bez sond SH-MS - N1, N3 popis snímač hladiny, motorový spínač, stykač, možnost tlakového spínače - umístěno v rozvaděči Kč Kč 168,05 202, SH-MS - N1, N3 snímač hladiny, motorový spínač, stykač, možnost tlakového spínače - umístěno v rozvaděči Kč Kč 168,05 202,62 14

16 Závěsné zařízení pro ponorná čerpadla Tento výrobek je profesionálním řešením pro montáž čerpadel do vrtů a studní. Zároveň je jednoduchý a srozumitelný pro běžného spotřebitele a svým provedením nutí dodržet zásady odborné montáže. Závěsné zařízení je složeno ze závěsného popruhu na jehož konci je ušité oko sloužící k protažení kruhového lanka, kterým se fixuje čerpadlo. Na závěsném popruhu jsou v odstupech 1,5 m našité suché zipy sloužící k fixaci trubky a el. kabelu vedoucího k čerpadlu. Veškeré komponenty tohoto výrobku jsou zdravotně nezávadné a vhodné ke styku s pitnou vodou. Certifikáty Stálost kabel 5 m 90 Kč 109 Kč 3,46 4,15 V ropných látkách V ředěných kyselinách V olejích a etanolu Ve vodě - nerozpustný m 15 m 20 m 150 Kč 210 Kč 270 Kč 182 Kč 254 Kč 327 Kč 5,77 8,08 10,38 6,92 9,69 12,46 Nosnost m 30 m 35 m 40 m 330 Kč 390 Kč 450 Kč 510 Kč 399 Kč 472 Kč 545 Kč 617 Kč 12,69 15,00 17,31 19,62 15,23 18,00 20,77 23,54 Garantovaná nosnost se všemi dodanými komponenty max 200kg se čtyřnásobným jištěním m 570 Kč 690 Kč 21,92 26, m 630 Kč 762 Kč 24,23 29, m 680 Kč 823 Kč 26,15 31, m 730 Kč 883 Kč 28,08 33, m 70 m 780 Kč 830 Kč 944 Kč Kč 30,00 31,92 36,00 38,31 Patentově chráněno m 880 Kč Kč 33,85 40, m 930 Kč Kč 35,77 42, m 980 Kč Kč 37,69 45,

17 Domovní čerpací stanice TLAKAN P2 Řídící jednotka TLAKAN-P2 s akustickým alarmem Zajišťuje automatické odčerpávání kapaliny z odpadní jímky Snímání výšky hladiny je zajištěno dvěma plovákovými spínači Spodní plovák zajišťuje provozní spínání hladiny Vrchní plovák zajišťuje signalizaci havarijní hladiny Poruchy jsou signalizovány sirénou a červenou kontrolkou Spodní plovákový spínač zabraňuje chodu čerpadla naprázdno Motorový spínač chrání motor čerpadla před jeho zničením, v případě vniknutí mechanických nečistot, před jeho přetížením nebo při výpadku jedné z fází Proudový chránič je součástí řídící jednotky Lze rozšířit o čítač provozních hodin Technické údaje - ŘÍDÍCÍ JEDNOTKA Vyrobeno dle: IEC ed.2, IEC Elektrické napájení: 400 V AC, pro síť TN-S Kmitočet sítě: 50 Hz Jmenovité izolační napětí: 415 V AC Ovládací napětí: 230 V AC Zkratová odolnost: do 10 ka Zatížení mot. spínače: 2,5-4 A Jmenovitý proud motoru (ln): 4A Zatížení kontaktu stykače: 10 A 6 Elektrická životnost sepnutí: 0,3 x 10 Rozměry: v. 258 x š. 318 x hl. 142 mm Hmotnost: cca 2,4 kg Pracovní teplota: -20 až +40 C Krytí: IP65 / ovládací panel IP30 Technické údaje - ČERPADLO LUCA N3 Jmenovitý proud motoru (ln) Jmenovité pracovní napětí Příkon Průtok Výtlak Délka kabelu Maximální hlučnost 3,4A 400V pro síť TN-C-S 1,1 kw 45 l/min 100 m 10, 15, 20, 25 m 70 dba Konsole pro snímání hladiny NORIA - plováky PREX (5 ATM) Plováky jsou připevněny na čerpadle LUCA - stačí postavit na dno nádrže a vodiče připojit Plováky z netoxického materiálu použitelné pro tlak až 5 ATM, s pozlaceným kontaktem spínače a oleji odolným kabelem Při montáži se nemusí řešit nastavení plováků, které je velmi důležité pro správný chod ovládací automatiky - vše je již správně nastaveno výrobcem Připojení plováků k ovládací automatice se provádí zapojením označených vodičů do svorek - označení vodičů a svorek je shodné Korugovaná šachta 800/2000 Kanalizační šachta s plastovým poklopem (nosnost 200 kg) Sada prostupních manžet (nátok - DN 160, výtlak - DN 40, chránička elektro - DN 40) Lze objednat a dodat samostatně TLAKAN P2 TLAKAN P2 - N3 TLAKAN P2 - N3 TLAKAN P2 - N1 TLAKAN P2 - N1 TLAKAN P2 - N3 - KRG TLAKAN P2 - N3 - KRG TLAKAN P2 - N1 - KRG TLAKAN P2 - N1 - KRG čerpadlo LUCA N3 LUCA N3 LUCA N1 LUCA N1 LUCA N3 LUCA N3 LUCA N1 LUCA N1 řídící jednotka RJ-P2-N3 RJ-P2-N3 RJ-P2-N1 RJ-P2-N1 RJ-P2-N3 RJ-P2-N3 RJ-P2-N1 RJ-P2-N1 snímání hladiny 2 plováky 2 plováky 2 plováky 2 plováky 2 plováky 2 plováky 2 plováky 2 plováky napětí 400 V 400 V 230 V 230 V 400 V 400 V 230 V 230 V šachta NE NE NE NE kabely Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč 865, ,46 876, ,31 942, ,77 953, , , , , , , , , ,69 16

18 Stavební připravenost pro domovní čerpací stanici TLAKAN P2 Je třeba připravit výkop a vybetonovat podkladní desku dle rozměrů v níže uvedeném obrázku. Elektro přívod: Do místa, kde bude umístěna řídící jednotka, je třeba přivést napájecí kabel z domovního rozvaděče. Napájecí kabel je nutno zapojit na jistič 10A charakteristiky B (pro jednofázový přívod 16A char. B). Typ napájecího (přívodního) kabelu CYKY-J 5x2,5 (pro jednofázový přívod CYKY-J 3x2,5). Proudový chránič je součástí automatiky. Pokud domovní elektrorozvod již proudový chránič obsahuje, je třeba přívodní kabel zapojit mimo tento proudový chránič. Na elektro přívod musí být vystavena revize. Napojení nátoku z domu: Do místa výkopu pro šachtu je nutné přivést gravitační nátok kanalizace z domu (lze provést i po montáži, před samotným napojením do tlakového řádu). Propojení kabelového vedení (silové a ovládací): Mezi šachtu a ovládací automatiku je potřeba položit chráničku DN40 v min. hloubce 30 cm Připojení k uliční větvi tlakové kanalizace: Do místa výkopu pro šachtu je nutné přivést výtlakové potrubí, které je napojeno do uliční větve tlakové kanalizace. Připojení na uliční větev musí být provedeno správcem kanalizace Legenda min Ovládací automatika (na zdi, ve zdi, sloupek, fasáda) Montážní zákopová souprava Těsnící manžeta Koleno 40x40cm Kulový ventil Celonerezová zpětná klapka Celonerezový kanalizační pojistný ventil Domovní šoupátko DG přechodka Odvzdušňovací ventil Plovákový snímač hladiny Celonerezové čerpadlo LUCA N Podkladní beton min Hlavní tlakový kanalizační řad PE x3, 8mm SDR Vedlejší tlakový kanalizační řád PE x2,4mm SDR Drenážní štěrková vrstva s vloženým flexibilním drenážním potrubím DN 125 Provedeno v případě výskytu podzemní vody ve výkopu Gravitační část kanalizační přípojky Čerpací jimka Vedlejší řád tlakové kanalizace 17

19 Domovní čerpací stanice TLAKAN P4 Řídící jednotka TLAKAN-P4 s barevným dotykovým displejem Zajišťuje automatické odčerpávání kapaliny z odpadní jímky Snímání výšky hladiny je zajištěno vodivostními měřícími sondami a záložně plovákovými spínači K měření je použit střídavý proud, což zamezuje polarizaci kapaliny a zvýšené oxidaci měřících sond Pracuje ve dvou automatických režimech Plovákové spínače zabraňují chodu čerpadla naprázdno v případě znečištění měřicích sond Umožňuje ruční odčerpání kapaliny při údržbě Zobrazuje výšku hladiny v jímce a stav čerpadla Poruchy jsou signalizovány sirénou a na displeji Automatické čistění vedení - po 24h nečinnosti sepne čerpadlo na 30s a pročistí výtlakové vedení Zobrazuje čítač provozních hodin, čítač cyklů, čítač poruch a orientační čítač množství odčerpaných m 3 Zobrazuje aktuální čas čerpání, čas od poslední poruchy Zobrazuje nápovědu pro odstranění poruch a provozní deník Motorový spínač chrání motor čerpadla před jeho zničením, v případě vniknutí mechanických nečistot, před jeho přetížením nebo při výpadku jedné z fází Proudový chránič je součástí řídící jednotky Technické údaje - ŘÍDÍCÍ JEDNOTKA Vyrobeno dle: IEC ed.2, IEC Elektrické napájení: 400 V AC, pro síť TN-S Kmitočet sítě: 50 Hz Jmenovité izolační napětí: 415 V AC Ovládací napětí: 5 V AC Zkratová odolnost: do 10 ka Zatížení mot. spínače: 2,5-4 A Jmenovitý proud motoru (ln): 4A Zatížení kontaktu stykače: 6 A 6 Elektrická životnost sepnutí: 0,3 x 10 Rozměry: v. 258 x š. 318 x hl. 142 mm Hmotnost: cca 2,6 kg Pracovní teplota: -20 až +40 C Krytí: IP65 / ovládací panel IP30 Technické údaje - ČERPADLO LUCA N3 Jmenovitý proud motoru (ln) Jmenovité pracovní napětí Příkon Průtok Výtlak Délka kabelu Maximální hlučnost 3,4A 400V pro síť TN-C-S 1,1 kw 45 l/min 100 m 10, 15, 20, 25 m 70 dba Konsole pro snímání hladiny NORIA - sondy a plováky PREX (5 ATM) 3 sondy a 2 plováky jsou připevněny na čerpadle LUCA - sondy a plováky Stačí postavit na dno nádrže a vodiče připojit Plováky z netoxického materiálu použitelné pro tlak až 5 ATM, s pozlaceným kontaktem spínače a oleji odolným kabelem Při montáži se nemusí řešit nastavení sond a plováků, které je velmi důležité pro správný chod ovládací automatiky - vše je již správně nastaveno výrobcem Připojení sond a plováků k ovládací automatice se provádí zapojením označených vodičů do svorek označení vodičů a svorek je shodné TLAKAN P4 TLAKAN P4 - N3 TLAKAN P4 - N3 TLAKAN P4 - N1 TLAKAN P4 - N1 TLAKAN P4 - N3 - KRG TLAKAN P4 - N3 - KRG TLAKAN P4 - N1 - KRG TLAKAN P4 - N1 - KRG čerpadlo řídící jednotka snímání hladiny LUCA N3 LUCA N3 LUCA N1 LUCA N1 LUCA N3 LUCA N3 LUCA N1 LUCA N1 RJ-P4-N3 RJ-P4-N3 RJ-P4-N1 RJ-P4-N1 RJ-P4-N3 RJ-P4-N3 RJ-P4-N1 RJ-P4-N1 3 sondy + 2 plováky 3 sondy + 2 plováky 3 sondy + 2 plováky 3 sondy + 2 plováky 3 sondy + 2 plováky 3 sondy + 2 plováky 3 sondy + 2 plováky 3 sondy + 2 plováky napětí 400 V 400 V 230 V 230 V 400 V 400 V 230 V 230 V šachta NE NE NE NE kabely Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč 980, ,92 992, , , , , , , , , , , , , ,15 Korugovaná šachta 800/2000 Kanalizační šachta s plastovým poklopem (nosnost 200 kg) Sada prostupních manžet (nátok - DN 160, výtlak - DN 40, chránička elektro - DN 40) Lze objednat a dodat samostatně Více informací na straně 22 18

20 Stavební připravenost pro domovní čerpací stanici TLAKAN P4 Je třeba připravit výkop a vybetonovat podkladní desku dle rozměrů v níže uvedeném obrázku. Elektro přívod: Do místa, kde bude umístěna řídící jednotka, je třeba přivést napájecí kabel z domovního rozvaděče. Napájecí kabel je nutno zapojit na jistič 10A charakteristiky B (pro jednofázový přívod 16A char. B). Typ napájecího (přívodního) kabelu CYKY-J 5x2,5 (pro jednofázový přívod CYKY-J 3x2,5). Proudový chránič je součástí automatiky. Pokud domovní elektrorozvod již proudový chránič obsahuje, je třeba přívodní kabel zapojit mimo tento proudový chránič. Na elektro přívod musí být vystavena revize. Napojení nátoku z domu: Do místa výkopu pro šachtu je nutné přivést gravitační nátok kanalizace z domu (lze provést i po montáži, před samotným napojením do tlakového řádu). Propojení kabelového vedení (silové a ovládací): Mezi šachtu a ovládací automatiku je potřeba položit chráničku DN40 v min. hloubce 30 cm Připojení k uliční větvi tlakové kanalizace: Do místa výkopu pro šachtu je nutné přivést výtlakové potrubí, které je napojeno do uliční větve tlakové kanalizace. Připojení na uliční větev musí být provedeno správcem kanalizace Legenda min Ovládací automatika (na zdi, ve zdi, sloupek, fasáda) Montážní zákopová souprava Těsnící manžeta Koleno 40x40cm Kulový ventil Celonerezová zpětná klapka Celonerezový kanalizační pojistný ventil 3 min Domovní šoupátko DG přechodka Plovákový snímač hladiny Vodivostní sondy Odvzdušňovací ventil Celonerezové čerpadlo LUCA N Podkladní beton Hlavní tlakový kanalizační řad PE x3,8mm SDR Vedlejší tlakový kanalizační řád PE x2,4mm SDR Gravitační část kanalizační přípojky Čerpací jimka Vedlejší řád tlakové kanalizace Drenážní štěrková vrstva s vloženým flexibilním drenážním potrubím DN 125 Provedeno v případě výskytu podzemní vody ve výkopu 19

21 Gravitační spouštěcí zařízení pro systémy TLAKAN Použití pro TLAKAN P2 a TLAKAN P4 CELONEREZOVÉ PROVEDENÍ ARMATUR Při montáži není potřeba zasahovat do dna šachty, čerpadlo visí na spouštěcím zařízení volně v šachtě Vzdálenost od dna šachty lze nastavit dle projektové dokumentace Součástí gravitačního spouštěcího zařízení je zpětná klapka, pojistný ventil 0,6MPa a nerezový kulový uzávěr Zámek s těsněním nad kulovým uzávěrem umožňující jednoduché vytažení čerpadla, snímačů hladiny, zpětné klapky a pojistného ventilu při kontrole, čistění či servisním zákroku Gravitační spouštěcí zařízení lze použít do jakýkoliv typů šachet včetně betonových nebo s kónusovým dnem TLAKAN P2 TLAKAN P TLAKAN TLAKAN P2 - N3 - GSP čerpadlo řídící jednotka LUCA N3 RJ-P2-N3 snímání hladiny 2 plováky napětí 400 V šachta kabely Kč Kč 1 307, , TLAKAN P2 - N3 - GSP LUCA N3 RJ-P2-N3 2 plováky 400 V Kč Kč 1 319, , TLAKAN P4 - N3 - GSP LUCA N3 RJ-P4-N3 3 sondy + 2 plováky 400 V Kč Kč 1 423, , TLAKAN P4 - N3 - GSP LUCA N3 RJ-P4-N3 3 sondy + 2 plováky 400 V Kč Kč 1 434, , TLAKAN P2 - N1 - GSP LUCA N1 RJ-P2-N1 2 plováky 230 V Kč Kč 1 384, , TLAKAN P2 - N1 - GSP LUCA N1 RJ-P2-N1 2 plováky 230 V Kč Kč 1 396, , TLAKAN P4 - N1 - GSP LUCA N1 RJ-P4-N1 3 sondy + 2 plováky 230 V Kč Kč 1 500, , TLAKAN P4 - N1 - GSP LUCA N1 RJ-P4-N1 3 sondy + 2 plováky 230 V Kč Kč 1 511, ,85 20

22 Příslušenství pro systémy TLAKAN Celonerezová kanalizační klapka s koulí a pojistným ventilem 0,6 MPa Celonerezová konstrukce kanalizační klapky a pojistného ventilu včetně pružiny a obou sedel zajišťuje jednoduchou údržbu a stálost v agresivním prostředí (KKP-PV 5/4) (KKP-PV 6/4) Celonerezová kanalizační klapka s koulí provedení 5/4" a 6/4" Díky jednoduché konstrukci je zajištěná snadná údržba. Celonerezová konstrukce kanalizační klapky zajišťuje dlouhodobě stálost a spolehlivost v agresivním prostředí (KKP 5/4) (KKP 6/4) šachty pro ukončení vrtu KKP 5/4 popis kanalizační klapka 5/4 s koulí použití TLAKAN P2, P4, P8 900 Kč Kč 34,62 41, KKP 6/4 kanalizační klapka 6/4 s koulí LUCA 950 Kč Kč 36,54 43, KKP-PV 5/4 kanalizační klapka 5/4 s koulí a pojistným ventilem 0,6MPa TLAKAN P2, P4, P Kč Kč 46,15 55, KKP-PV 6/4 kanalizační klapka 6/4 s koulí a pojistným ventilem 0,6MPa LUCA Kč Kč 48,08 57,69 Nerezový stojanek se stříškou pro řídící jednotky Připraveno pro jednoduchou montáž řídících jednotek RJ-P2 a RJ-P4 Dimenzováno pro instalaci dvou chrániček KOPOFLEX název GSM-DIN popis GSM modul na DIN lištu pro signalizaci poruch použití TLAKAN P Kč Kč 230,77 276, ZAM-RJ-IP65 zámek řídící jednotky, krytí IP65 TLAKAN P2, P4, P8 400 Kč 484 Kč 15,38 18, SRJ-ZINEK stojan na řídící jednotku pozinkovaný TLAKAN P2, P4, P Kč Kč 38,46 46, SRJ-NEREZ stojan na řídící jednotku nerezový se stříškou TLAKAN P2, P Kč Kč 65,38 78,46 21

23 Šachty NORIA průměr 800 mm K 800/2000 samonosná K 800/2000 konusová K 800/2000 klasik Šachty NORIA průměr 1000 mm K 1000/2000 samonosná K 1000/2000 konusová K 600/2000 klasik kanalizační šachty K 600/2000 samonosná popis šachta NORIA 600/2000 s pochozím poklopem Kč Kč 230,77 276, K 800/2000 samonosná šachta NORIA 800/2000 s pochozím poklopem Kč Kč 321,15 385, K 800/2000 klasik šachta NORIA 800/2000 s pochozím poklopem Kč Kč 276,92 332, K 800/2000 konusová šachta NORIA 800/2000 s pochozím poklopem Kč Kč 282,69 339, K 1000/2000 samonosná šachta NORIA 1000/2000 s pochozím poklopem Kč Kč 626,92 752, K 1000/2000 klasik šachta NORIA 1000/2000 s pochozím poklopem Kč Kč 411,54 493, K 1000/2000 konusová šachta NORIA 1000/2000 s pochozím poklopem Kč Kč 421,15 505,38 Ceny šachet bez dopravy a prostupních manžet 22

24 Vodoměrná šachta Šachty NORIA pro ukončení vrtu V 1000/1300 samonosná U 1000/1300 samonosná (bez dna) (se dnem) U 800/1300 samonosná (bez dna) (se dnem) Příslušenství k šachtám NORIA Nástavec šachty 250/ Nástavec šachty 500/ Nástavec šachty 1000/ vodoměrné šachty V 1000/1300 samonsoná popis vodoměrná šachta NORIA 1000/1300 s poklopem Kč Kč 330,77 396, šachty pro ukončení vrtu U 600/1000 BD samonosná popis ukončovací šachta 600/1000 s poklopem, bez dna Kč Kč 130,77 156, U 800/1300 BD samonosná ukončovací šachta 800/1300 s poklopem, bez dna Kč Kč 200,00 240, U 1000/1300 BD samonosná ukončovací šachta 1000/1300 s poklopem, bez dna Kč Kč 284,62 341, U 600/1000 BD samonosná ukončovací šachta 600/1000 s poklopem Kč Kč 157,69 189, U 800/1300 samonosná ukončovací šachta 800/1300 s poklopem Kč Kč 226,92 272, U 1000/1300 samonosná ukončovací šachta 1000/1300 s poklopem Kč Kč 323,08 387, příslušenství k šachtám NORIA nástavec šachty 250/600 popis prodloužení komínku šachty 250 mm, průměr 600mm 850 Kč Kč 32,69 39, nástavec šachty 500/600 prodloužení komínku šachty 500 mm, průměr 600mm Kč Kč 55,77 66, nástavec šachty 750/600 prodloužení komínku šachty 750 mm, průměr 600mm Kč Kč 78,85 94, nástavec šachty 1000/600 prodloužení komínku šachty 1000 mm, průměr 600mm Kč Kč 101,92 122, manžeta 40 těsnící manžeta pro elektrochráničku a výtlak DN Kč 169 Kč 5,38 6, manžeta 125 těsnící manžeta pro nátok DN 125, dlouhá 560 Kč 678 Kč 21,54 25, manžeta 160 těsnící manžeta pro nátok DN Kč 351 Kč 11,15 13, poklop 600 pochozí poklop na šachty, nosnost 200kg Kč Kč 51,92 62, sendvičové dno 800 příplatek za sendvičové dno pro šachty průměru 800mm Kč Kč 38,46 46, sendvičoví dno 1000 příplatek za sendvičové dno pro šachty průměru 1000mm Kč Kč 69,23 83,80 23

25 Motorové spínače MS4-3P motorový spínač s ochranou 2,5-4 A třípólový Náhradní díly MS10-2P motorový spínač s ochranou 6,3-10 A dvoupólový HO55MS4 nebo HO55MS10 motorový spínač s ochranou 2,5-4 A, nebo 6,3-10 A třípólový, v krabičce s krytím IP (HO55MS4) (HO55MS10) HRH - Hřídelka hydrauliky CRH-16 Celonerezový rotor hydrauliky název HO55MS4 použití motorový spínač, 2,5-4A, v krabičce s krytím IP55 pro 3f čerpadlo 685 Kč 829 Kč 26,35 31, HO55MS10 motorový spínač, 6,3-10A, v krabičce s krytím IP55 pro 1f čerpadlo 685 Kč 829 Kč 26,35 31, MS4-3P motorový spínač, 2,5-4A, 3pólový, do rozvaděče pro 3f čerpadlo 580 Kč 702 Kč 22,31 26, MS10-2P motorový spínač, 6,3-10A, 2pólový, do rozvaděče pro 1f čerpadlo 460 Kč 557 Kč 17,69 21, název CRH-16 popis celonerezový rotor hydrauliky - 16 použití ADA, TERCA, LUCA 400 Kč 484 Kč 15, STH-16 stator hydrauliky - 16 ADA, TERCA, LUCA 450 Kč 545 Kč 17, SRH-10 celonerezový rotor hydrauliky - 10 ADA3 450 Kč 545 Kč 17, STH-10 stator hydrauliky - 10 ADA3 450 Kč 545 Kč 17, HRH hřídelka hydrauliky všechna čerpadla 300 Kč 363 Kč 11, ZAJ-KR zajišťovací kroužek hřídelky všechna čerpadla 5 Kč 6 Kč 0, SPM-6 spojka motoru čerpadla LUCA, TERCA LUCA, TERCA 220 Kč 266 Kč 8, SPM-4 spojka motoru čerpadla ADA ADA3, ADA COOL, ADA4 220 Kč 266 Kč 8, STAT-TERCA-LUCA-N3 kostra a stator motoru, stah. kruhy pro TERCA, LUCA N3 TERCA, LUCA Kč Kč 123, STAT-TERCA-LUCA-N1 kostra a stator motoru, stah.kruhy pro TERCA, LUCA N1 TERCA, LUCA Kč Kč 142,31 24

26 Servis - Kontakt CZ Servisní linka CZ: CZ: servis@noria.cz Kontakty ČR NORIA s.r.o. Jesenická 513, Psáry IČ: DIČ: CZ společnost zapsaná v OR, vedeném Měst. soudem v Praze, odd. C, vl Fakturace, objednávky tel.: obchod@noria.cz Provozovna TAVÍKOVICE Tavíkovice 44/ TAVÍKOVICE Servis - Kontakt SK Servisní linka SK: SK: servis@noria.sk Kontakty SK NORIA SK s. r. o. Budovateľská 45 PREŠOV IČO: DIČ: IČ DPH: SK Spoločnosť zapísaná v OR Okr. Súdu v Prešove Odd. Sro vložka č /P Prodej SK Ing. Maroš Šiška Tel.: obchod@noria.sk tel.: vyroba@noria.cz Prodej ČR Karel Pintér tel.: pinter@noria.cz PRAHA TAVÍKOVICE PREŠOV Dagmar Pavlíková tel.: pavlikova@noria.cz Petr Seknička tel.: seknicka@noria.cz
