DVR SA-4100HDE. Instalační manuál Návod k použití

Transkript

1 DVR SA-4100HDE Návod k použití

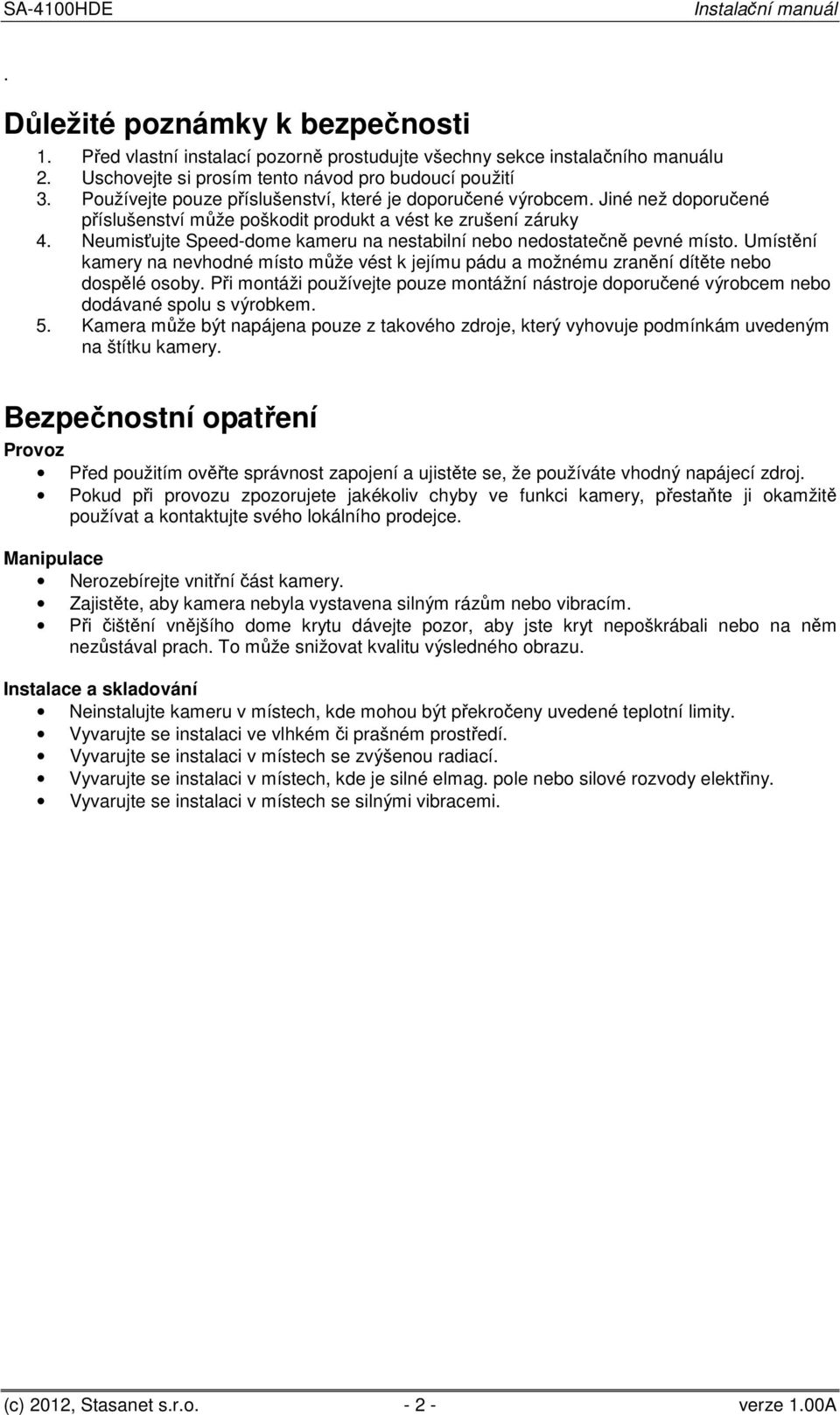

2 . Důležité poznámky k bezpečnosti 1. Před vlastní instalací pozorně prostudujte všechny sekce instalačního manuálu 2. Uschovejte si prosím tento návod pro budoucí použití 3. Používejte pouze příslušenství, které je doporučené výrobcem. Jiné než doporučené příslušenství může poškodit produkt a vést ke zrušení záruky 4. Neumisťujte Speed-dome kameru na nestabilní nebo nedostatečně pevné místo. Umístění kamery na nevhodné místo může vést k jejímu pádu a možnému zranění dítěte nebo dospělé osoby. Při montáži používejte pouze montážní nástroje doporučené výrobcem nebo dodávané spolu s výrobkem. 5. Kamera může být napájena pouze z takového zdroje, který vyhovuje podmínkám uvedeným na štítku kamery. Bezpečnostní opatření Provoz Před použitím ověřte správnost zapojení a ujistěte se, že používáte vhodný napájecí zdroj. Pokud při provozu zpozorujete jakékoliv chyby ve funkci kamery, přestaňte ji okamžitě používat a kontaktujte svého lokálního prodejce. Manipulace Nerozebírejte vnitřní část kamery. Zajistěte, aby kamera nebyla vystavena silným rázům nebo vibracím. Při čištění vnějšího dome krytu dávejte pozor, aby jste kryt nepoškrábali nebo na něm nezůstával prach. To může snižovat kvalitu výsledného obrazu. Instalace a skladování Neinstalujte kameru v místech, kde mohou být překročeny uvedené teplotní limity. Vyvarujte se instalaci ve vlhkém či prašném prostředí. Vyvarujte se instalaci v místech se zvýšenou radiací. Vyvarujte se instalaci v místech, kde je silné elmag. pole nebo silové rozvody elektřiny. Vyvarujte se instalaci v místech se silnými vibracemi. (c) 2012, Stasanet s.r.o verze 1.00A

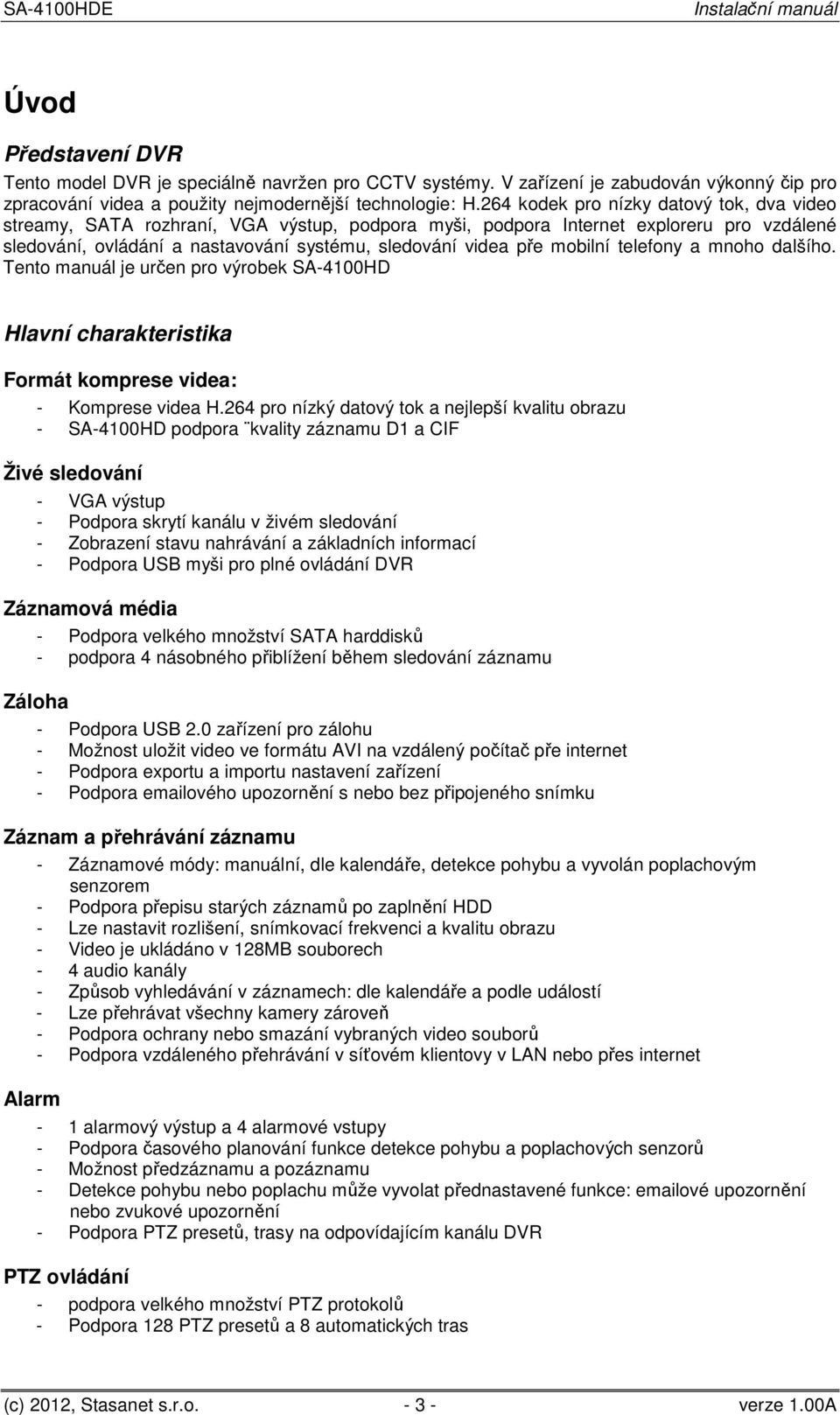

3 Úvod Představení DVR Tento model DVR je speciálně navržen pro CCTV systémy. V zařízení je zabudován výkonný čip pro zpracování videa a použity nejmodernější technologie: H.264 kodek pro nízky datový tok, dva video streamy, SATA rozhraní, VGA výstup, podpora myši, podpora Internet exploreru pro vzdálené sledování, ovládání a nastavování systému, sledování videa pře mobilní telefony a mnoho dalšího. Tento manuál je určen pro výrobek SA-4100HD Hlavní charakteristika Formát komprese videa: - Komprese videa H.264 pro nízký datový tok a nejlepší kvalitu obrazu - SA-4100HD podpora kvality záznamu D1 a CIF Živé sledování - VGA výstup - Podpora skrytí kanálu v živém sledování - Zobrazení stavu nahrávání a základních informací - Podpora USB myši pro plné ovládání DVR Záznamová média - Podpora velkého množství SATA harddisků - podpora 4 násobného přiblížení během sledování záznamu Záloha - Podpora USB 2.0 zařízení pro zálohu - Možnost uložit video ve formátu AVI na vzdálený počítač pře internet - Podpora exportu a importu nastavení zařízení - Podpora ového upozornění s nebo bez připojeného snímku Záznam a přehrávání záznamu Alarm - Záznamové módy: manuální, dle kalendáře, detekce pohybu a vyvolán poplachovým senzorem - Podpora přepisu starých záznamů po zaplnění HDD - Lze nastavit rozlišení, snímkovací frekvenci a kvalitu obrazu - Video je ukládáno v 128MB souborech - 4 audio kanály - Způsob vyhledávání v záznamech: dle kalendáře a podle událostí - Lze přehrávat všechny kamery zároveň - Podpora ochrany nebo smazání vybraných video souborů - Podpora vzdáleného přehrávání v síťovém klientovy v LAN nebo přes internet - 1 alarmový výstup a 4 alarmové vstupy - Podpora časového planování funkce detekce pohybu a poplachových senzorů - Možnost předzáznamu a pozáznamu - Detekce pohybu nebo poplachu může vyvolat přednastavené funkce: ové upozornění nebo zvukové upozornění - Podpora PTZ presetů, trasy na odpovídajícím kanálu DVR PTZ ovládání - podpora velkého množství PTZ protokolů - Podpora 128 PTZ presetů a 8 automatických tras (c) 2012, Stasanet s.r.o verze 1.00A

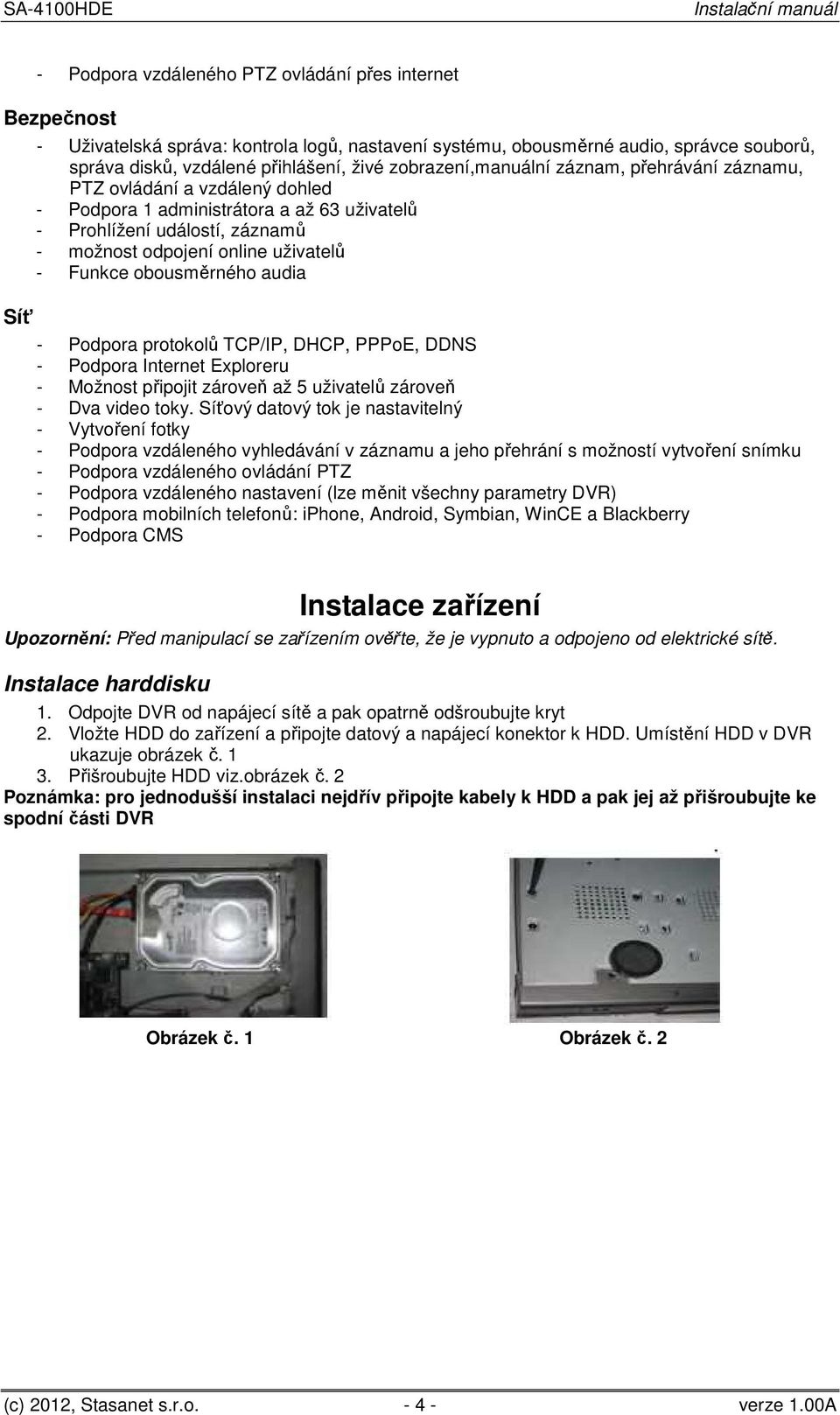

4 - Podpora vzdáleného PTZ ovládání přes internet Bezpečnost Síť - Uživatelská správa: kontrola logů, nastavení systému, obousměrné audio, správce souborů, správa disků, vzdálené přihlášení, živé zobrazení,manuální záznam, přehrávání záznamu, PTZ ovládání a vzdálený dohled - Podpora 1 administrátora a až 63 uživatelů - Prohlížení událostí, záznamů - možnost odpojení online uživatelů - Funkce obousměrného audia - Podpora protokolů TCP/IP, DHCP, PPPoE, DDNS - Podpora Internet Exploreru - Možnost připojit zároveň až 5 uživatelů zároveň - Dva video toky. Síťový datový tok je nastavitelný - Vytvoření fotky - Podpora vzdáleného vyhledávání v záznamu a jeho přehrání s možností vytvoření snímku - Podpora vzdáleného ovládání PTZ - Podpora vzdáleného nastavení (lze měnit všechny parametry DVR) - Podpora mobilních telefonů: iphone, Android, Symbian, WinCE a Blackberry - Podpora CMS Instalace zařízení Upozornění: Před manipulací se zařízením ověřte, že je vypnuto a odpojeno od elektrické sítě. Instalace harddisku 1. Odpojte DVR od napájecí sítě a pak opatrně odšroubujte kryt 2. Vložte HDD do zařízení a připojte datový a napájecí konektor k HDD. Umístění HDD v DVR ukazuje obrázek č Přišroubujte HDD viz.obrázek č. 2 Poznámka: pro jednodušší instalaci nejdřív připojte kabely k HDD a pak jej až přišroubujte ke spodní části DVR Obrázek č. 1 Obrázek č. 2 (c) 2012, Stasanet s.r.o verze 1.00A

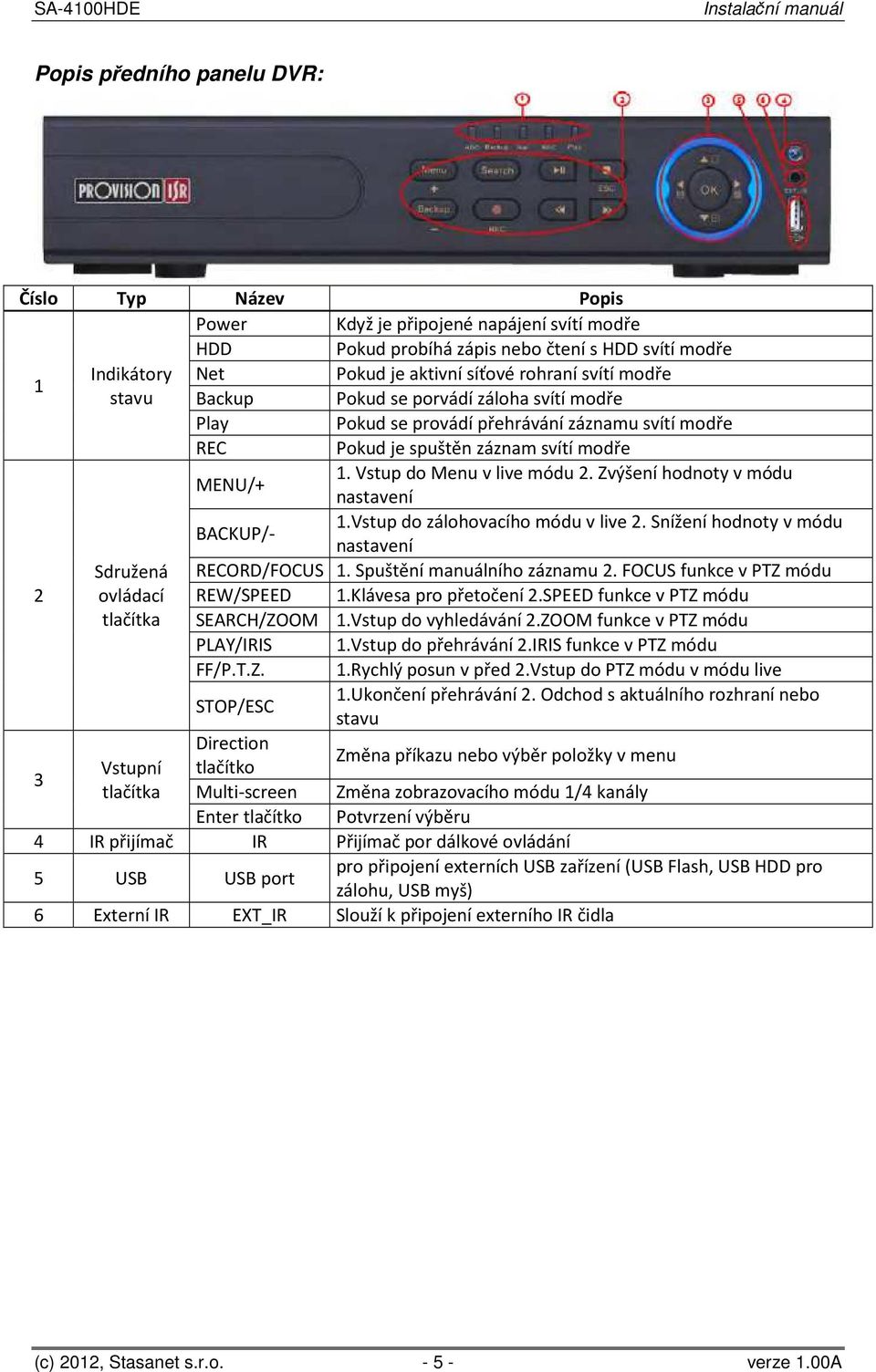

5 Popis předního panelu DVR: Číslo Typ Název Popis Power Když je připojené napájení svítí modře HDD Pokud probíhá zápis nebo čtení s HDD svítí modře 1 Indikátory Net Pokud je aktivní síťové rohraní svítí modře stavu Backup Pokud se porvádí záloha svítí modře Play Pokud se provádí přehrávání záznamu svítí modře REC Pokud je spuštěn záznam svítí modře MENU/+ 1. Vstup do Menu v live módu 2. Zvýšení hodnoty v módu nastavení BACKUP/- 1.Vstup do zálohovacího módu v live 2. Snížení hodnoty v módu nastavení Sdružená RECORD/FOCUS 1. Spuštění manuálního záznamu 2. FOCUS funkce v PTZ módu 2 ovládací REW/SPEED 1.Klávesa pro přetočení 2.SPEED funkce v PTZ módu tlačítka SEARCH/ZOOM 1.Vstup do vyhledávání 2.ZOOM funkce v PTZ módu PLAY/IRIS 1.Vstup do přehrávání 2.IRIS funkce v PTZ módu FF/P.T.Z. 1.Rychlý posun v před 2.Vstup do PTZ módu v módu live STOP/ESC 1.Ukončení přehrávání 2. Odchod s aktuálního rozhraní nebo stavu Direction Změna příkazu nebo výběr položky v menu Vstupní tlačítko 3 tlačítka Multi-screen Změna zobrazovacího módu 1/4 kanály Enter tlačítko Potvrzení výběru 4 IR přijímač IR Přijímač por dálkové ovládání 5 USB USB port pro připojení externích USB zařízení (USB Flash, USB HDD pro zálohu, USB myš) 6 Externí IR EXT_IR Slouží k připojení externího IR čidla (c) 2012, Stasanet s.r.o verze 1.00A

6 Popis zadního panelu DVR Číslo Název Popis 1 Video výstup Připojení monitoru 2 Spot Pro připojení monitoru probíhá přepínání jednotlivých kanálů. Pouze video zobrazení výstup nezobrazuje se MENU 3 Audio výstup Audio výstup pro připojení reproduktoru 4 Video vstup Video vstup pro jednotlivé kanály DC 12V vstup pro připojení napájení 6 VGA VGA konektor pro připojení monitoru 7 LAN Konektro pro připojení sítě 8 USB port Pro připojení myši nebo jiného USB zařízení 9 P/Z Připojení ovládání otočné kamery (RS485 PTZ kamery a klávesnice) 10 K/B Připojení klávesnice 11 Alarm výstup Relé výstup, Pro připojení na externí alarm 12 5V a GND 5V a GND 13 Alarm vstup Připojení 1 až 4 externích senzorů 14 Audio vstup 4 kanály pro audio Dálkový ovladač Dálkový ovladač je napájen dvěma bateriemi typu AAA. Baterie vložíme do ovladače po odklopení dvířek na zadní straně ovladače. Při vkládání baterií dbáme na správnou polaritu. Po vložení baterií vrátíme kryt zpět na místo. Upozornění: Pokud ovladač nefunguje zkontrolujte následující věci: 1. Zkontrolujte zda jsou správně vloženy baterie 2. Vyměňte staré baterie za nové 3. Zkontrolujte zda není zakryt IR senzor na DVR případně na ovladači Pokud potíže s ovladačem přetrvávají kontaktujte svého prodejce a požádejte o výměnu ovladače. Rozložení ovládacích prvků ovladače je zobrazeno na obrázku č. 3. (c) 2012, Stasanet s.r.o verze 1.00A

7 Obrázek č. 3 Číslo Název Funkce 1 Power tlačítko Vypnutí systému před odpojením od napájení 2 INFO tlačítko Infromace od DVR - verze firmware DVR a informace o HDD 3 REC tlačítko Zapnutí a vypnutí manuálního záznamu 4 Číselná tlačítka zadávání číselných hodnot nebo volby kanálu kamery 5 Rozložení Volba rastru rozložení kamer 6 SEARCH tlačítko Vstup do vyhledávání 7 MENU tlačítko Vstup do menu DVR 8 ENTER Potvrzení volby nebo nastavení 9 Kurzorové tlačítka Pohyb kurozoru při nastavování nebo ovládání otočné kemary v módu PTZ 10 +/- tlačítka zvýšení nebo snižení nastavované hodnoty 11 Tlačítka Ovládání funkcí přehrávání přehrávání 12 AUDIO tlačítko Zapnutí audio výstupu při live sledování 13 SEQ tlačítko Zapnutí přepínání kanálů 14 BACKUP tlačítko Vstup do zálohování 15 PTZ tlačítka Zapnutí PTZ módu a ovládání PTZ funkcí Ovládání DVR pomocí myši Připojení myši DVR podporuje USB myši připojené do portu na zadním panelu DVR viz kapitola Popis zadního panelu DVR. Upozornění: Pokud není myš detekována nebo nepracuje: 1. Proveďte kontrolu zda je myš připojena ve správném portu pro myš 2. Vyměňte myš (c) 2012, Stasanet s.r.o verze 1.00A

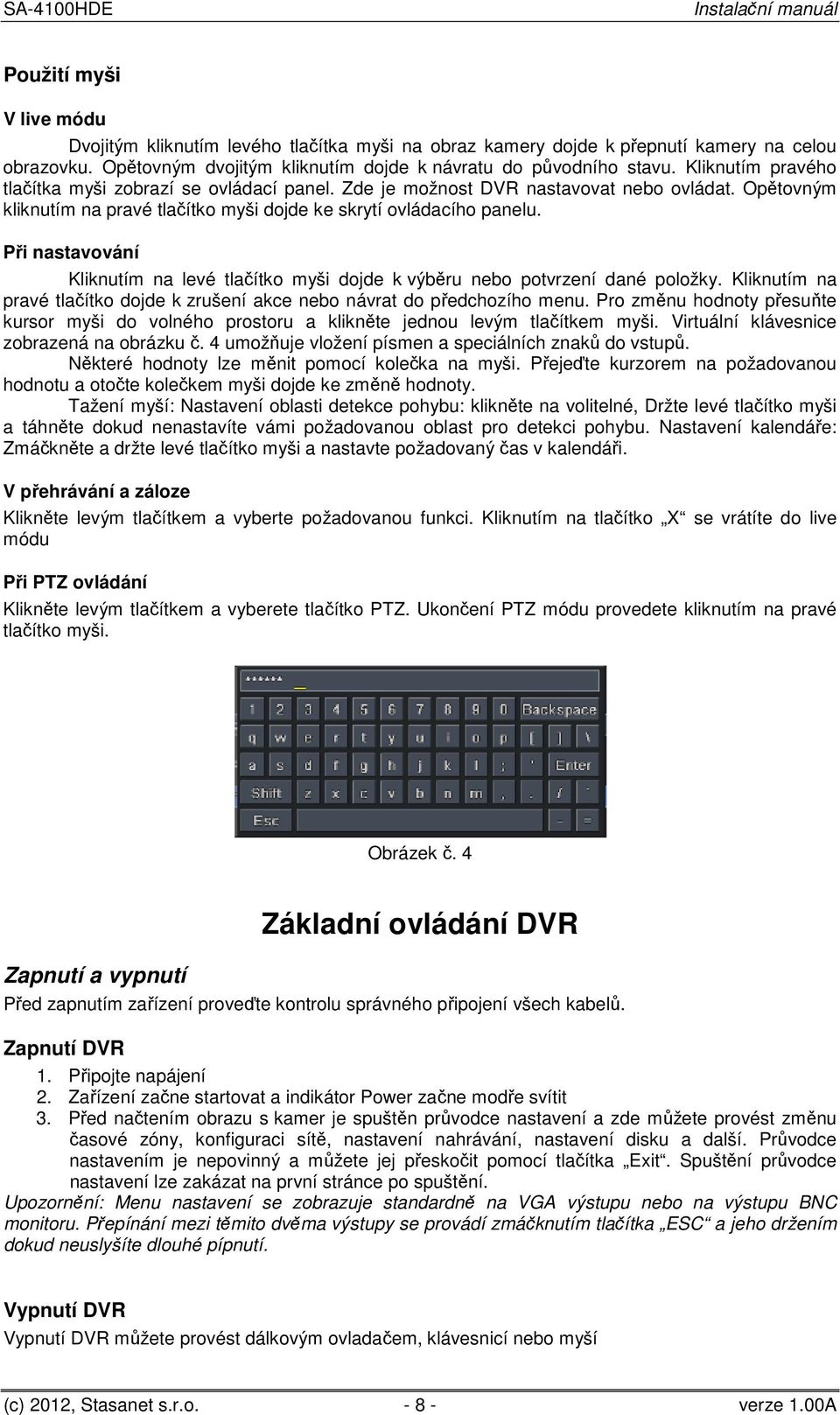

8 Použití myši V live módu Dvojitým kliknutím levého tlačítka myši na obraz kamery dojde k přepnutí kamery na celou obrazovku. Opětovným dvojitým kliknutím dojde k návratu do původního stavu. Kliknutím pravého tlačítka myši zobrazí se ovládací panel. Zde je možnost DVR nastavovat nebo ovládat. Opětovným kliknutím na pravé tlačítko myši dojde ke skrytí ovládacího panelu. Při nastavování Kliknutím na levé tlačítko myši dojde k výběru nebo potvrzení dané položky. Kliknutím na pravé tlačítko dojde k zrušení akce nebo návrat do předchozího menu. Pro změnu hodnoty přesuňte kursor myši do volného prostoru a klikněte jednou levým tlačítkem myši. Virtuální klávesnice zobrazená na obrázku č. 4 umožňuje vložení písmen a speciálních znaků do vstupů. Některé hodnoty lze měnit pomocí kolečka na myši. Přejeďte kurzorem na požadovanou hodnotu a otočte kolečkem myši dojde ke změně hodnoty. Tažení myší: Nastavení oblasti detekce pohybu: klikněte na volitelné, Držte levé tlačítko myši a táhněte dokud nenastavíte vámi požadovanou oblast pro detekci pohybu. Nastavení kalendáře: Zmáčkněte a držte levé tlačítko myši a nastavte požadovaný čas v kalendáři. V přehrávání a záloze Klikněte levým tlačítkem a vyberte požadovanou funkci. Kliknutím na tlačítko X se vrátíte do live módu Při PTZ ovládání Klikněte levým tlačítkem a vyberete tlačítko PTZ. Ukončení PTZ módu provedete kliknutím na pravé tlačítko myši. Obrázek č. 4 Zapnutí a vypnutí Základní ovládání DVR Před zapnutím zařízení proveďte kontrolu správného připojení všech kabelů. Zapnutí DVR 1. Připojte napájení 2. Zařízení začne startovat a indikátor Power začne modře svítit 3. Před načtením obrazu s kamer je spuštěn průvodce nastavení a zde můžete provést změnu časové zóny, konfiguraci sítě, nastavení nahrávání, nastavení disku a další. Průvodce nastavením je nepovinný a můžete jej přeskočit pomocí tlačítka Exit. Spuštění průvodce nastavení lze zakázat na první stránce po spuštění. Upozornění: Menu nastavení se zobrazuje standardně na VGA výstupu nebo na výstupu BNC monitoru. Přepínání mezi těmito dvěma výstupy se provádí zmáčknutím tlačítka ESC a jeho držením dokud neuslyšíte dlouhé pípnutí. Vypnutí DVR Vypnutí DVR můžete provést dálkovým ovladačem, klávesnicí nebo myší (c) 2012, Stasanet s.r.o verze 1.00A

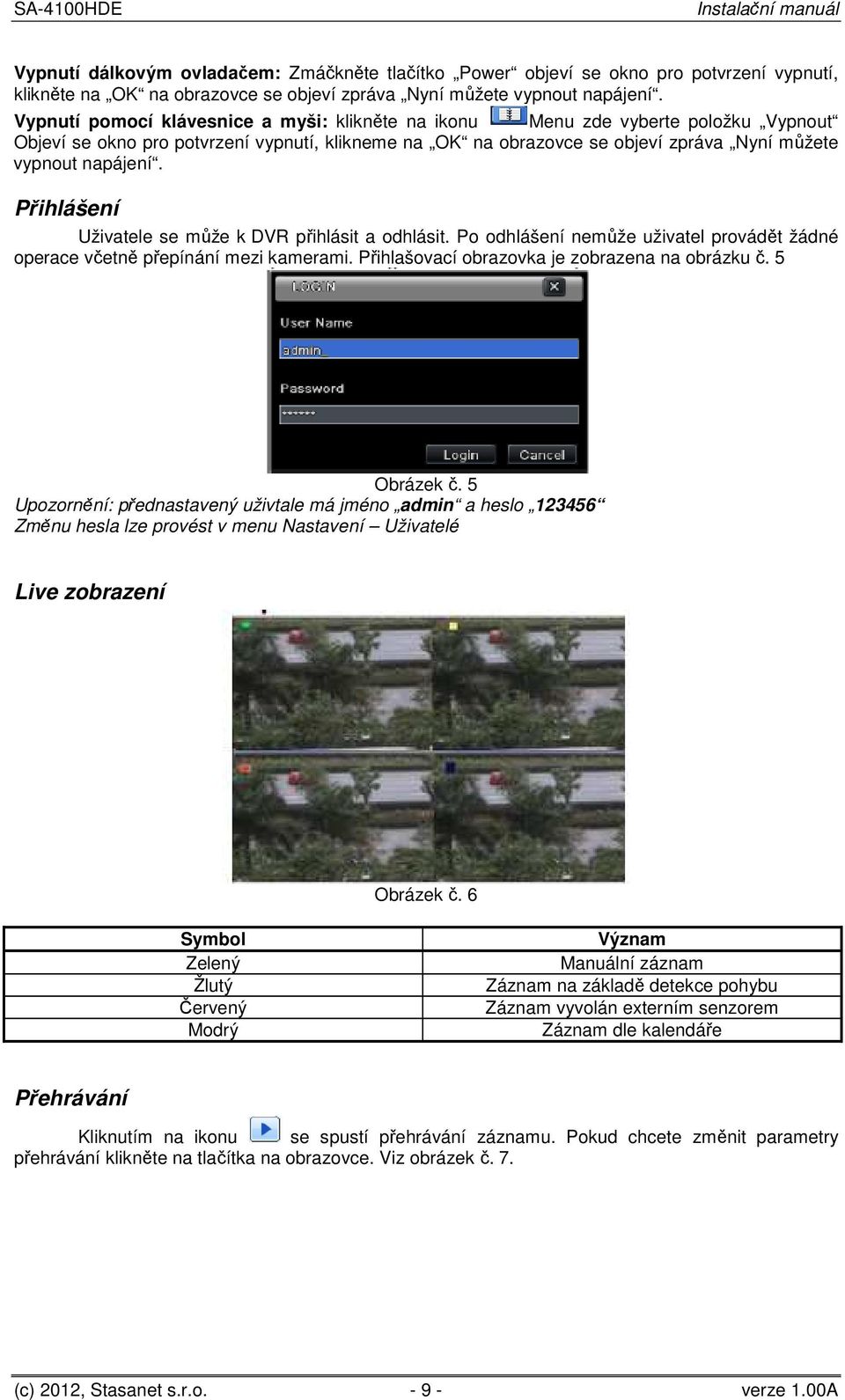

9 Vypnutí dálkovým ovladačem: Zmáčkněte tlačítko Power objeví se okno pro potvrzení vypnutí, klikněte na OK na obrazovce se objeví zpráva Nyní můžete vypnout napájení. Vypnutí pomocí klávesnice a myši: klikněte na ikonu Menu zde vyberte položku Vypnout Objeví se okno pro potvrzení vypnutí, klikneme na OK na obrazovce se objeví zpráva Nyní můžete vypnout napájení. Přihlášení Uživatele se může k DVR přihlásit a odhlásit. Po odhlášení nemůže uživatel provádět žádné operace včetně přepínání mezi kamerami. Přihlašovací obrazovka je zobrazena na obrázku č. 5 Obrázek č. 5 Upozornění: přednastavený uživtale má jméno admin a heslo Změnu hesla lze provést v menu Nastavení Uživatelé Live zobrazení Obrázek č. 6 Symbol Zelený Žlutý Červený Modrý Význam Manuální záznam Záznam na základě detekce pohybu Záznam vyvolán externím senzorem Záznam dle kalendáře Přehrávání Kliknutím na ikonu se spustí přehrávání záznamu. Pokud chcete změnit parametry přehrávání klikněte na tlačítka na obrazovce. Viz obrázek č. 7. (c) 2012, Stasanet s.r.o verze 1.00A

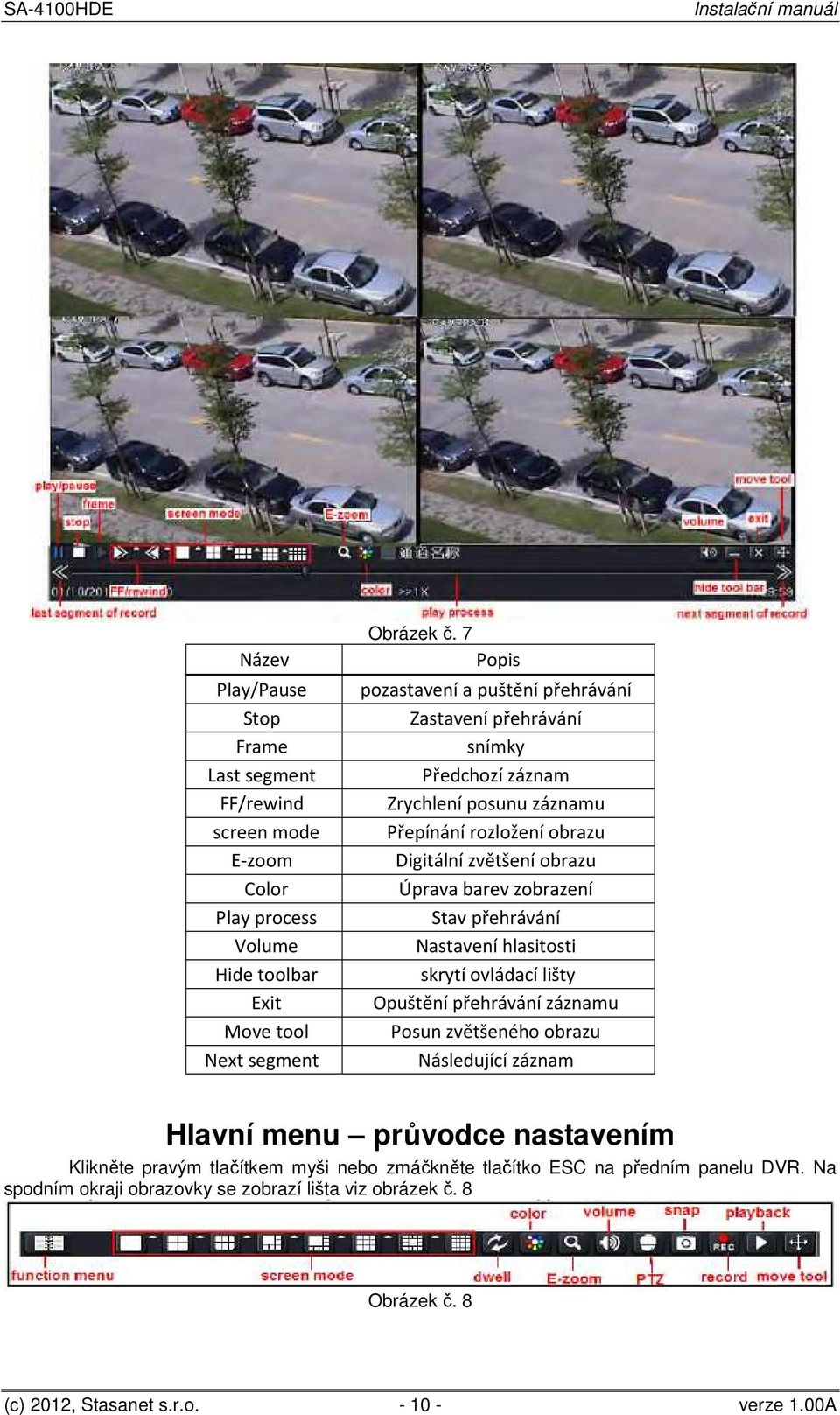

10 Název Play/Pause Stop Frame Last segment FF/rewind screen mode E-zoom Color Play process Volume Hide toolbar Exit Move tool Next segment Obrázek č. 7 Popis pozastavení a puštění přehrávání Zastavení přehrávání snímky Předchozí záznam Zrychlení posunu záznamu Přepínání rozložení obrazu Digitální zvětšení obrazu Úprava barev zobrazení Stav přehrávání Nastavení hlasitosti skrytí ovládací lišty Opuštění přehrávání záznamu Posun zvětšeného obrazu Následující záznam Hlavní menu průvodce nastavením Klikněte pravým tlačítkem myši nebo zmáčkněte tlačítko ESC na předním panelu DVR. Na spodním okraji obrazovky se zobrazí lišta viz obrázek č. 8 Obrázek č. 8 (c) 2012, Stasanet s.r.o verze 1.00A

11 Kliknutím na ikonu umístěnou těsně vedle tlačítek screen mode lze vybírat počet zobrazovaných kanálu a nastavit si optimální rozvržení obrazovky. Dwell: tato funkce umožňuje postupné přepínání kamer v pořadí 1-4 v zadaném časovém intervalu. Nastavení této funkce se porvádí v Function menu=>nastavení=>živě=>hlavní monitor Color: nastavení barev kontrastu a jasu obrazu v Live módu E-zoom: tato funkce umožňuje digitální zvětšení obrazu v live i přehrávacím módu. Kliknutím levým tlačítkem na kameru dojde k jejímu zvětšení zvětšení se ukončuje kliknutím pravým tlačítkem myši. Přesun na jinou část obrazu lze provést kliknutím levým tlačítkem a tažením. Volume: slouží k nastavení hlasitosti audio vstupů jejich vypnutí nebo zapnutí, případně k výběru vstupu, který bude přesměrován na audio výstup PTZ: tato funkce slouží k ovládáni otočných kamer a přístupu do menu PTZ kamer. Snap: kliknutím na toto tlačítko dojde k uložením snímku. Obrázek je uložen na lokální disk DVR. Record: toto tlačítko umožňuje zapnout a vypnout manuální záznam Playback: kliknutím na toto tlačítko spustíte přehrávání. U nově instalovaného zařízení lze spustit přehrávávní až po 30 minutách provozu a zapnutého záznamu. Move tool: pomocí tohoto tlačítka lze přesnout lištu menu na libovolné místo na obrazovce Function menu: Toto tlačítko slouží k zobrazení menu pro nastavení DVR. Toto menu lze vyvolat I zmáčknutím tlačítka MENU na předním panelu DVR nebo na dálkovém ovladači. Menu je zobrazeno na obrázku č. 9. obrázek č. 9 Na obrázku č. 10 je zobrazena konfigurační menu DVR. Toto konfigurační menu zobrazíte stisknutím ikony Nastavení. (c) 2012, Stasanet s.r.o verze 1.00A

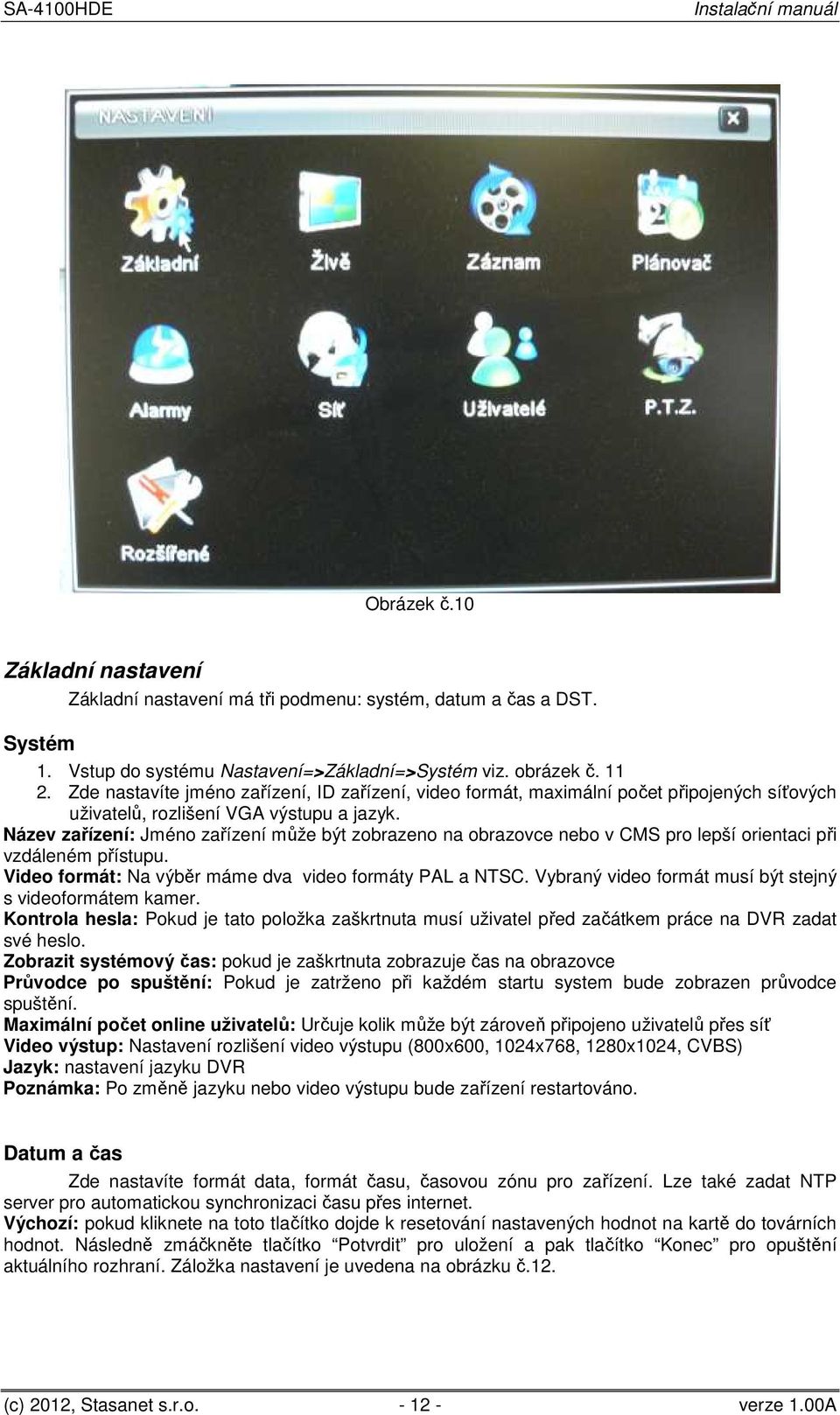

12 Obrázek č.10 Základní nastavení Základní nastavení má tři podmenu: systém, datum a čas a DST. Systém 1. Vstup do systému Nastavení=>Základní=>Systém viz. obrázek č Zde nastavíte jméno zařízení, ID zařízení, video formát, maximální počet připojených síťových uživatelů, rozlišení VGA výstupu a jazyk. Název zařízení: Jméno zařízení může být zobrazeno na obrazovce nebo v CMS pro lepší orientaci při vzdáleném přístupu. Video formát: Na výběr máme dva video formáty PAL a NTSC. Vybraný video formát musí být stejný s videoformátem kamer. Kontrola hesla: Pokud je tato položka zaškrtnuta musí uživatel před začátkem práce na DVR zadat své heslo. Zobrazit systémový čas: pokud je zaškrtnuta zobrazuje čas na obrazovce Průvodce po spuštění: Pokud je zatrženo při každém startu system bude zobrazen průvodce spuštění. Maximální počet online uživatelů: Určuje kolik může být zároveň připojeno uživatelů přes síť Video výstup: Nastavení rozlišení video výstupu (800x600, 1024x768, 1280x1024, CVBS) Jazyk: nastavení jazyku DVR Poznámka: Po změně jazyku nebo video výstupu bude zařízení restartováno. Datum a čas Zde nastavíte formát data, formát času, časovou zónu pro zařízení. Lze také zadat NTP server pro automatickou synchronizaci času přes internet. Výchozí: pokud kliknete na toto tlačítko dojde k resetování nastavených hodnot na kartě do továrních hodnot. Následně zmáčkněte tlačítko Potvrdit pro uložení a pak tlačítko Konec pro opuštění aktuálního rozhraní. Záložka nastavení je uvedena na obrázku č.12. (c) 2012, Stasanet s.r.o verze 1.00A

13 Obrázek č. 11 Obrázek č.12 DST Na této záložce lze nastavit kdy má dojít k posunu času s letního na zimní a obráceně. Menu nastavení je zobrazeno na obrázku č.13 Obrázek č.13 (c) 2012, Stasanet s.r.o verze 1.00A

14 Konfigurace obrazu Živě Konfigurace obrazu obsahuje čtyři podmenu: Živě, Hlavní monitor, Spot a Masku V tomto nastavení můžete nastavit jméno kamery, barevné podání: jas, barevnost, sytost a kontrast. Menu nastavení kamery je zobrazeno na obrázku č. 14. Název kamery: Klinutím na jméno kamery se zobrazí klávesnice pomocí které si můžete kameru libovolně pojmenovat. Zobraz název: Umožňuje skrýt nebo zobrazit název kamery Barva: kliknutím na tlačítko Nastavení se zobrazí konfigurační okno viz. obrázek č. 15. V tomto okně můžete nastavit jas, barevnost, sytost a kontrast kamery. Kliknutím na tlačítko Výchozí budou hodnoty nastaveny na výchozí. Kliknutím na tlačítko OK dojde k uložení nastavených hodnot. Pokud chcete nastavit na všech kanálech stejné parametry zaškrtněte políčko Vše a zmáčkněte tlačítko Potvrdit. Obrázek č. 14 Obrázek č.15 Hlavní monitor Menu hlavního monitor je zobrazeno na obrázku č. 16. Můžete si vybrat s módu zobrazení 1x1 pro každou skupinu. Prodleva: udává časový interval po kterém bude zobrazení přepnuto na další skupinu. Po nastavení lze kliknout na tlačítko pro nastavení parametrů předchozí skupiny nebo na tlačítko pro nastavení další skupiny. Kliknutím na tlačítko Výchozí dojde k nastavení všech hodnot na záložce do továrních hodnot. Obrázek č. 16 (c) 2012, Stasanet s.r.o verze 1.00A

15 Spot 1. Konfigurační menu je zobrazeno na obrázku č Vybereme rozdělení: 1x1 a kanál 3. Nastavíme časovou prodlevu, po které dojde k přepnutí na další kanál. 4. K přepnutí na předchozí nebo další skupinu slouží tlačítka. U každé skupiny lze nastavit parametry viz bod 2 a Kliknutím na tlačítko Výchozí dojde k nastavení všech hodnot na záložce do továrních hodnot Maska Obrázek č. 17 Do živého zobrazení můžete přidat až 3 privátní zóny, které blokují zobrazení uživatelům nikoliv nahrávání (Obrázek č.18) Maska: Kliknutím na tlačítko Nastavení přejdete ke konfiguraci jednotlivých privátních zón na dané kameře. Příklady maskování jsou uvedeny na obrázcích č. 19 a č. 20. Uložení provedete kliknutím na tlačítko Potvrdit. Smazání masky: provedete dojitým kliknutím na oblast, kterou již nechcete mít skrytou. Uložení nastavení provedete kliknutím na tlačítko Potvrdit. Obrázek č.18 (c) 2012, Stasanet s.r.o verze 1.00A

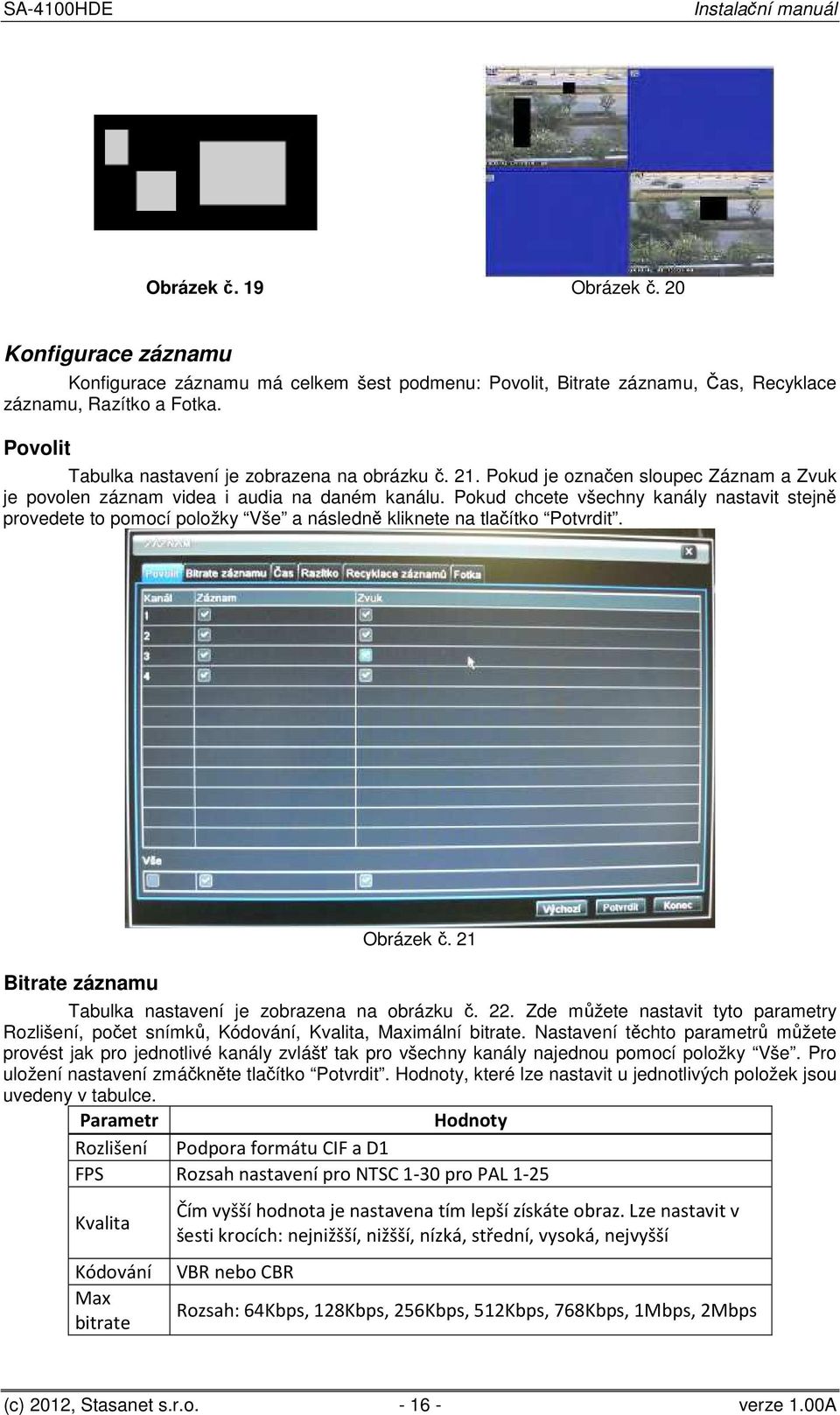

16 Obrázek č. 19 Obrázek č. 20 Konfigurace záznamu Konfigurace záznamu má celkem šest podmenu: Povolit, Bitrate záznamu, Čas, Recyklace záznamu, Razítko a Fotka. Povolit Tabulka nastavení je zobrazena na obrázku č. 21. Pokud je označen sloupec Záznam a Zvuk je povolen záznam videa i audia na daném kanálu. Pokud chcete všechny kanály nastavit stejně provedete to pomocí položky Vše a následně kliknete na tlačítko Potvrdit. Bitrate záznamu Obrázek č. 21 Tabulka nastavení je zobrazena na obrázku č. 22. Zde můžete nastavit tyto parametry Rozlišení, počet snímků, Kódování, Kvalita, Maximální bitrate. Nastavení těchto parametrů můžete provést jak pro jednotlivé kanály zvlášť tak pro všechny kanály najednou pomocí položky Vše. Pro uložení nastavení zmáčkněte tlačítko Potvrdit. Hodnoty, které lze nastavit u jednotlivých položek jsou uvedeny v tabulce. Parametr Hodnoty Rozlišení Podpora formátu CIF a D1 FPS Rozsah nastavení pro NTSC 1-30 pro PAL 1-25 Kvalita Čím vyšší hodnota je nastavena tím lepší získáte obraz. Lze nastavit v šesti krocích: nejnižšší, nižšší, nízká, střední, vysoká, nejvyšší Kódování VBR nebo CBR Max Rozsah: 64Kbps, 128Kbps, 256Kbps, 512Kbps, 768Kbps, 1Mbps, 2Mbps bitrate (c) 2012, Stasanet s.r.o verze 1.00A

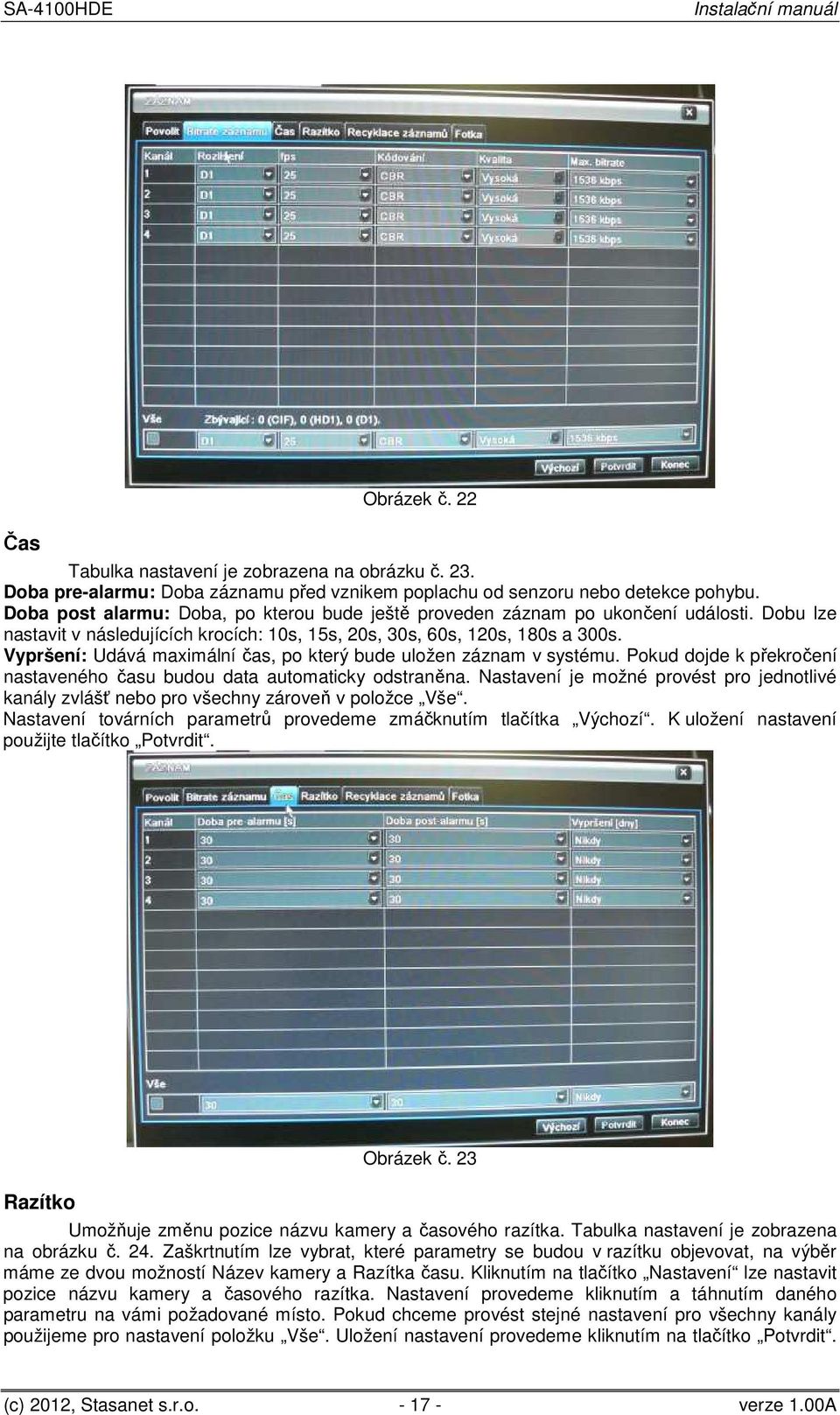

17 Čas Obrázek č. 22 Tabulka nastavení je zobrazena na obrázku č. 23. Doba pre-alarmu: Doba záznamu před vznikem poplachu od senzoru nebo detekce pohybu. Doba post alarmu: Doba, po kterou bude ještě proveden záznam po ukončení události. Dobu lze nastavit v následujících krocích: 10s, 15s, 20s, 30s, 60s, 120s, 180s a 300s. Vypršení: Udává maximální čas, po který bude uložen záznam v systému. Pokud dojde k překročení nastaveného času budou data automaticky odstraněna. Nastavení je možné provést pro jednotlivé kanály zvlášť nebo pro všechny zároveň v položce Vše. Nastavení továrních parametrů provedeme zmáčknutím tlačítka Výchozí. K uložení nastavení použijte tlačítko Potvrdit. Razítko Obrázek č. 23 Umožňuje změnu pozice názvu kamery a časového razítka. Tabulka nastavení je zobrazena na obrázku č. 24. Zaškrtnutím lze vybrat, které parametry se budou v razítku objevovat, na výběr máme ze dvou možností Název kamery a Razítka času. Kliknutím na tlačítko Nastavení lze nastavit pozice názvu kamery a časového razítka. Nastavení provedeme kliknutím a táhnutím daného parametru na vámi požadované místo. Pokud chceme provést stejné nastavení pro všechny kanály použijeme pro nastavení položku Vše. Uložení nastavení provedeme kliknutím na tlačítko Potvrdit. (c) 2012, Stasanet s.r.o verze 1.00A

18 Resetování do továrních hodnot provedeme zmáčknutím tlačítka Výchozí a následně tlačítko Potvrdit. Recyklace záznamu Obrázek č. 24 Pokud chcete zapnout přepis záznamů při naplnění HDD zaškrtněte na této záložce položku Recyklace záznamů. Pokud nebude tato položka zaškrtnuta tak jakmile dojde k zaplnění HDD bude zastaven záznam. Fotka Tato záložka umožňuje nastavení rozlišení, kvality, intervalu snímku a počet sejmutých snímků. Konfigurace plánovače Plánovač Konfigurace plánovače obsahuje tři podmenu: Plánovač, Detekce a Senzor Tato tabulka přestavuje dny v týdnu od neděle do soboty a 24 hodin pro každý den. Klikněte do mřížky kalendáře pro jeho nastavení. Modré bloky znamenají označenou oblast šedé neoznačenou oblast. 1. Plánovač je zobrazen na obrázku č Vyberte kanál pro nastavení a dvojklikem otevřete okno nastavení (viz obrázek č. 26). nyní můžete editovat týdenní plán. 3. Klikněte na tlačítko Přidat a nyní můžete nastavit plán pro den nebo zmáčknutím tlačítka Smazat vybraný plán. Kopírovat: Pomocí tohoto tlačítka si můžete zkopírovat nastavený plán pro jeden den rozkopírovat do dalších. Pokud potřebujete rozkopírovat plán do dalších kanálů vyberte si kanál, který chcete nastavit a zmáčkněte tlačítko kopírovat. (c) 2012, Stasanet s.r.o verze 1.00A

19 Obrázek č. 25 Detekce Obrázek č. 26 Obrázek karty nastavení je na obrázku č. 27. Postup nastavení je shodný s nastavením pro Plánovač. Obrázek č. 27 (c) 2012, Stasanet s.r.o verze 1.00A

20 Poznámka: V továrním nastavení je Detekce zapnuta. Senzor Obrázek karty nastavení je na obrázku č. 28. Postup nastavení je shodný s nastavením pro Plánovač. Konfigurace alarm Obrázek č. 28 Konfigurace alarm obsahuje pět podmenu: Senzory, Detekce, Ztráta videa, Ostatní alarmy a Alarmový výstup. Senzory Základní Senzory obsahují tři podmenu: Základní, Obsluha alarmu, Plánovač. Tabulka nastavení je zobrazena na obrázku č. 29. V základním nastavení provedeme povolení nebo zakázaní parmového vstupu, nastavíme typ vstupu NO nebo NC (normálně otevřený/zavřený) a pojmenovat si daný vstup. Pokud chceme stejné parametry pro všechny alarmové vstupy stejné provedeme nastavení pomocí kolonky Vše. Obrázek č. 29 (c) 2012, Stasanet s.r.o verze 1.00A

21 Obsluha alarmu Tabulka nastavení je zobrazena na obrázku č. 30. Na úvodní obrazovce nastavíme dobu trvání poplachu a klikneme na tlačítko Nastavení a zobrazí se nám okno uvedené na obrázku č. 31. Pokud je u položka Bzučák zaškrtnuta vyvolá senzor zvukový poplach. Zobrazit celou obrazovku: Pokud je aktivován alarm zvětší se kamera, která je nastavena na celou obrazovku. pokud je tato funkce vybrána bude běheme aktivace alarmu odeslán s následujícícmi informacemi: alarmové hlášení, čas, obrázek, název senzoru, jméno kamery atd. Na alarmový výstup: Pokud je tato funkce aktivována a je vyvolán poplach dojde k aktivování alarmového výstupu. Fotka: Pokud je funkce aktivována dojde při vyvolání poplachu k automatickému uložení obrázku s vybraných kanálů na HDD. Pokud je aktivní funkce , jsou tyto obrázky zároveň odeslány. Záznam na: Vybereme kamery, které mají být po dobu poplachu zaznamenávány. Lze vybrat jednotlivé kanály nebo všechny kanály. Na PTZ: Lze nastavit co bude dělat otočná kamera při vyvolání poplachu. Na výběr máme ze třech možností: preset, křižování a trasování. Obrázek č. 30 Obrázek č. 31 Plánovač Nastavení Plánovače viz. kapitola Konfigurace plánovače. Tabulka nastavení je na obrázku č. 32. Obrázek č. 32 (c) 2012, Stasanet s.r.o verze 1.00A

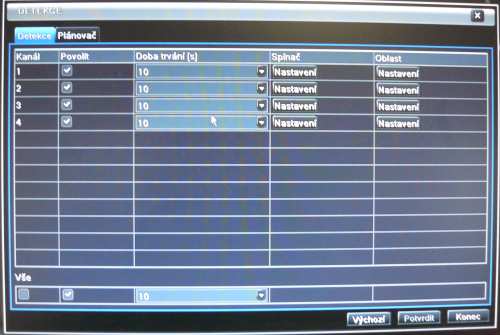

22 Detekce Detekce obsahuje dvě podmenu: Detekce a Plánovač (viz. obrázek č. 33). Detekce: v této záložce lze nastavit povolení nebo zakázání detekce, dobu trvání (udává časový interval mezi dvě po sobě jdoucími detekcemi). Pokud dojde k dalšímu pohybu během časového intervalu je považován za pohyb navazující na pohyb, který vyvolal poplach. Pokud je pohyb detekován po uplynutí časového intervalu je to bráno jako dvě samostatné detekce a jsou i takto zaznamenány v logu. Pokud kliknete ve sloupci Spínač na tlačítko nastavení zobrazí se stejné okno jako v případě položky Obsluha alarmu. Nastavení se provádí stejně jako v kapitole Obsluha alarmu. Obrázek č. 33 Kliknutím na tlačítko nastavení v sloupci Oblast provedeme nastavení oblasti, ve které bude probíhat detekce. Obrazovky s nastavením viz obrázky č. 34 a 35. Citlivost detekce nastavíte pomocí posuvného tlačítka Citlivost v rozmezí 1 8. Hodnota s výroby je nastavena na hodnotu 6. Čím vyšší hodnotu nastavíte tím vyšší bude i citlivost na pohyb. Citlivost se může měnit dle barvy a času (den/noc). Hodnotu citlivosti je potřeba nastavit dle provedených zkoušek. Klinutím na ikonu, provedete nastavení detekční oblasti na celý obraz. Kliknutím na ikonu, provedete odstranění detekční oblasti s celého obrazu. Kliknutím na ikonu, můžete otestovat citlivost a správnou velikost detekční oblasti. Kliknutím na ikonu, provedete uložení nastavení a kliknutím na ikonu, ukončíte nastavovaní. Obrázek č. 34 Obrázek č. 35 Pro nastavení všech kanálu na stejné parametry proveďte v oknu Vše. Kliknutím na tlačítko Výchozí vrátíte všechny nastavené parametry do továrních hodnot. Uložení nastavených hodnot provedeme pomocí tlačítka Potvrdit. Plánovač Nastavení a obrázek viz kapitola Nastavení plánovače. Ztráta videa Tabulka nastavení je na obrázku č. 36. Nastavení parametrů je stejné jako v kapitole Obsluha alarmu. Pro nastavení stejných parametrů pro všechny kanály použijte položku Vše. Kliknutím na tlačítko Výchozí vrátíte všechny nastavené parametry do továrních hodnot. Uložení nastavených hodnot provedeme pomocí tlačítka Potvrdit. (c) 2012, Stasanet s.r.o verze 1.00A

23 Ostatní alarm Obrázek č. 36 Tabulka nastavení je na obrázku č. 37. Disk plný: Tuto volbu použijte pokud chcete být informováni o tom že na HDD dochází volné místo. Můžete být upozorněni zprávou na nebo jen Bzučákem případně sepnutím alarmového výstupu. Kolize IP adres: Pokud dojde ke kolizi IP adres v síti, systém ohlásí tuto chybu dle nastavených parametrů Odpojen: Pokud dojde k odpojení sítě, systém ohlásí tuto chybu dle nastavených parametrů. Varování-disk: Pokud ohlásí disk chybu, systém ohlásí tuto chybu dle zadaných parametrů. Ztráta disku: Pokud dojde k odpojení disku, systému tuto chybu ohlásí dle nastavených parametrů. Obrázek č. 37 Alarmový výstup Alarmový výstup obsahuje tři podmenu: Alarmový výstup, Plánovač a Bzučák. Tabulka nastavení je na obrázku č. 38. Alarmový výstup: Zde nastavíte Název relé a Dobu sepnutí relé. Plánovač: Nastavení a obrázek viz kapitola Nastavení plánovače. Bzučák: Zde nastavíme zda bude při sepnutí alarmového výstupu sepnut bzučák a dobu sepnutí bzučáku. (c) 2012, Stasanet s.r.o verze 1.00A

24 Obrázek č. 38 Konfigurace sítě Konfigurace sítě obsahuje pět podmenu: Síť, Sub-stream, , Server a Další nastavení. Síť Tabulka nastavení je na obrázku č. 39. HTTP port: Tovární hodnota http portu je 80, pokud bude tato hodnota změněna je potřeba za IP adresu v prohlížeči zadat i zde zadaný port. Například pokud má DVR adresu a port je nastaven na 82 pak se adresa zadává následovně Server port: Port pro komunikaci se serverem Získat IP automaticky: Pokud je tento parametr označen, je získána IP adrese automaticky s DHCP serveru včetně Masky, Brány a DNS serveru. PPPoE: Pokud chcete použít připojen do internetu mimo ADSL modem provedete zaškrtnutí této položky a do kolonek Uživatela a Heslo zadáte vám přidělené jméno a heslo do poskytovatele ADSL. Kliknutím na tlačítko otestovat provedete test spojení. Obrázek č. 39 (c) 2012, Stasanet s.r.o verze 1.00A

25 Sub-stream Konfigurační tabulka je zobrazena na obrázku č. 40. V tomto podmenu můžete nastavit tyto parametry Fps, Rozlišení, Kvalita, Kódování, Maximální strate. Pokud chcete použít pro všechny kanály stejné parametry použijte pro nastavení položku Vše. FPS: Lze nastavit v rozsahu 1 až 25 Rozlišení: Podpora CIF Kvalita: Nastavení kvality zobrazovaného obrazu. Čím vyšší hodnota tím lepší kvalita výsledného obrázku. Kvalitu lze nastavit v šesti stupních: Nejnižšší, Nižší, Nízká, Střední, Vysoká, Nejvyšší Kódovaní: VBR (variabilní) a CBR (konstantní) Max. bitrate: Lze nastavit v rozsahu 32,64,128,256,384,512,768Kbps Obrázek č. 40 Konfigurační tabulka je na obrázku č. 41. SMTP Server/Port: Zadejte jméno a port pro SMTP server. Pokud server používá SSL zabezpečení zatrhněte tuto položku. Pokud nemáte vlastní smtp server doporučujeme použít smtp server vašeho poskytovatele internetu. Odesílatel a Heslo: Zadejte přihlašovací jméno k smtp serveru a heslo. Adresát: zadejte ovou adresu, na kterou chcete zasílat upozornění, lze zadat až 3 příjemce. Kliknutím na tlačítko Otestovat provedete test správného nastavení parametrů. Počet připojených snímků: Pokud zaškrtnete tento parametr budou k u přiloženy snímky. Obrázek č. 41 (c) 2012, Stasanet s.r.o verze 1.00A

26 Další nastavení Tabulka nastavení je na obrázku č. 42. Zaškrtnutím políčka u parametru DDNS povolíte funkci dynamického DNS. V parametru Typ DDNS zvolíte DDNS server ke kterému se budete přihlašovat. Do kolonek Uživatel a Heslo zadejte registrační údaje k serveru DDNS. Parametr Host Doména udává finální podobu adresy registrované na webových stránkach. Kliknutím na tlačítko Otestovat provedete test správného nastavení služby. UPnP: Zde povolíte funkci UPnP jením zaškrtnutím. Pokud váš modem podporuje tuto funkci dojde k automatické konfiguraci přístupu s venku do vnitřní sítě na DVR. Obrázek č. 42 Nastavení a správa uživatelů Tabulka správy uživatelů je uvedena na obrázku č. 43. Zde máme k dispozici seznam uživatelů a u již zadaných uživatelů můžeme provést změnu Nastavení, Smazání a Změnu hesla. Kliknutím na tlačítko Přidat se zobrazí okno, ve kterém provedeme nastavení pro nového uživatele. Viz obrázek č. 44. Okno přidání uživatele má dvě podmenu: Obecné a Oprávnění. Obecné: zadejte jméno uživatele a heslo. Dále vyberte o jaký typ uživatele se bude jednat. Pokud známe MAC adresu počítače, ze kterého bude daný uživatel přistupovat zadejte ji do kolonky MAC adresa PC. Uživatel se nebude moci přihlásit z jiného PC. Oprávnění: Po přidání uživatele přejděte na záložku Oprávnění (viz obrázek č. 44). Zde lze nastavit co bude moci daný uživatel na DVR ovládat a k čemu bude mít přístup. Obrázek č. 43 (c) 2012, Stasanet s.r.o verze 1.00A

27 Obrázek č. 44 Obrázek č. 45 Konfigurace P.T.Z. P.T.Z. konfigurace obsahuje dvě podmenu: Sériový port a Rozšířené. Seriál port: Tabulka nastavení je na obrázku č. 46. Na záložce lze nastavit tyto parametry Adresu, Přenosovou rychlost, Protokol. Pokud chceme nastavit parametry Protokol a Přenosová rychlost pro všechny kanály zároveň použijte položku Vše. Adresa: Adresa PTZ zařízení Přenosová rychlost: Přenosová rychlost sběrnice. Rozsah: 110, 300, 600, 1200, 2400, 4800, 9600, 19200, 34800, 57600, , , , Protokol: Volba komunikačního protokolu. Na výběr je s následujících protokolů: NULL, PELCOP, PELCOD, LILIN, MINKING, NEON, STAR, VIDO, DSCP, VISCA, SAMSUNG, RM110, HY, N-control. Obrázek č. 46 Rozšířené: Tabulka nastavení je na obrázku č. 47. Na záložce lze nastavit tyto funkce Prepozice, Křižování a Trasování. Kliknutím na tlačítko Nastavení v sloupci Prepozice vyvoláte okno na obrázku č. 48. Kliknutím na tlačítko Nastavení u jednotlivých Prepozic vyvoláte ovládací panel pro PTZ ovládání (viz obrázek č. 49). Nyní můžete nastavit vámi požadovanou pozici kamery pomocí ovládacího kříže provést přiblížení případně zaostření atd. po nastavení vámi požadovaného pohledu klikněte na tlačítko Uložit. Tlačítkem lze zapnout stěrač na kameře pokud jím je vybavena. Tlačítkem lze zapnout manuálně IR přísvit pokud jím je kamera vybavena. Tyto funkce jsou aktivní pouze při použití komunikačních protokolů PELCO D a PELCO P. (c) 2012, Stasanet s.r.o verze 1.00A

28 Obrázek č. 47 Obrázek č. 48 Obrázek č. 49 Křižování: Kliknutím na tlačítko Nastavení v sloupci Křižování vyvoláme okno na obrázku č. 50. Kliknutím na tlačítko Přidat přidáme novou položku (Lze přidat až 8 křižování). Kliknutím na tlačítko nastavení vyvoláme okno na obrázku č. 51. Kliknutím na tlačítko vyvoláme tabulku, ve které nastavíme prepozici, čas jak dlouho na dané pozici kamera zůstane a rychlost jakou se přesune na další pozici. Kliknutím na tlačítko provedete smazání vybraného bodu v křižování. Kliknutím na ikonu lez provést změnu nastavení vybraného bodu. Kliknutím na ikony lze změnit libovolně pořadí již přednastavených bodů. Kliknutím na tlačítko Potvrdit uložíme dané nastavení. Pokud kliknete na tlačítko Konec dojde o uzavření okna nastavení bez uložení nastavení. Smazaní dané pozice křižování provedete zmáčknutím tlačítka Smazat. Pokud chcete smazat všechny pozice klikněte na tlačítko Smaž vše. Trasování: kliknutím na tlačítko Nastavení v sloupci Trasování vyvoláte ovládací panel PTZ (viz obrázek č. 52). Nyní lze řídit a otáčet PTZ kamerou. Pokud chceme provést záznam trasy kamery. Klikneme na tlačítko Spustit záznam. A otáčejte kamerou po vámi zvolené trase. PO ukončení zaznamenávání trasy opět klikněte na tlačítko Spustit záznam. Pro spuštění zaznamenané trasy klikněte na tlačítko Trasovat. Nyní bude spuštěna vámi nadefinovaná trasa. Ukončení spuštěné trasy provedeme opětovným stisknutím tlačítka Trasovat. Kliknutím na ikonu provedete skrytí ovládacího panelu. Kliknutím na ikonu provedeme ukončení bez uložení nastavených parametrů. Obrázek č. 50 (c) 2012, Stasanet s.r.o verze 1.00A

29 Obrázek č. 51 Rozšířené Obrázek č. 52 Rozšířená konfigurace obsahuje tři podmenu: Reset, Importovat/Exportovat,Černý/Bílý seznam. Reset Nastaví všechny parametry na zařízení do továrních hodnot a provede restart zařízení. Importovat/Exportovat V tomto menu lze provést exportování datových souborů na externí úložiště jako zálohu a provést import specifických datových souborů z externího úložiště do DVR. Černý/Bílý seznam Oprávněný uživatel může zabránit ostatním uživatelům k přístupu na DVR tak, že zablokuje jejich IP adresu. Například oprávněný uživatel chce zablokovat přístup k DVR uživatelům s IP adres až Oprávněný uživatel si vybere položku Černý seznam a zde zadá rozsah blokovaných IP adres. Následně klikne na tlačítko Potvrdit pro uložení nastavení. Pokud chce oprávněný uživatel povolit přístup jen vybraným uživatelům přepne se na Bílý seznam a zde zadá rozsah povolených IP adres. Ostatní uživatelé budou blokováni. Menu černý/bílý seznam je na obrázku č. 53. Obrázek č. 53 (c) 2012, Stasanet s.r.o verze 1.00A

30 Vyhledat a Záloha Menu Vyhledat obsahuje čtyři podmenu: Časové vyhledávání, Vyhledat událost, Správce souborů a Obraz. Časové vyhledávání Karta časového vyhledávání je na obrázku č. 54 Vyberte kanály, na kterých chcete provádět vyhledávání záznamu a vyberte si rozložení obrazovky při přehrávání. Vyberte si datum a zmáčkněte tlačítko Vyhledat, následně klikněte do časové mřížky a vyberte si čas začátku přehrávání nebo vložte čas začátku přehrávání manuálně. Poznámka: Vertikální řádky představují čas (hodiny) a horizontální řádky představují jednotlivé kanály. Pokud klikněte na tlačítko bude spuštěn záznam s posledních 30 minut. Vyhledání události Obrázek č. 54 Kliknutí na tlačítko Vyhledat se na obrazovce zobrazí seznam událostí. Nyní si můžete vybrat datum a kanál, na kterém chcete sledovat události. Dvojklikem na vybranou událost si spustíme přehrávání dané události. Obrázek č. 55 (c) 2012, Stasanet s.r.o verze 1.00A

31 Správce souborů Kliknutí na tlačítko Vyhledat se na obrazovce zobrazí seznam souborů. Seznam lze setřídit dle data nebo dle kanálů. Zamčení: Vybraný soubor lze uzamknout kliknutím na tlačítko Zamknout. Pokud je soubor uzamčen nelze jej smazat. Soubor lze smazat až po opětovném odemčení. Odemčení: Vyberte uzamčený soubor a klikněte na tlačítko Zamknout a soubor bude odemčen. Smazat: Vyberte odemčený soubor a klikněte na tlačítko Smazat, vybraný soubor bude smazán. Pokud chceme provést nějakou operaci ze všemi soubory zvolíme položku Vše tím dojde k označení všech souborů a ty lze nyní uzamknout nebo odemknout případně smazat. Dvojklikem na libovolný odemčený soubor jej lze spustit. Obrázek č. 56 Obraz Zadejte začátek, konec období a kanál, na kterém chcete vyhledat uložené snímky. Zmáčkněte tlačítko Hledat. Nyní můžete s nalezenými obrázky provádět následující operace: Uložení, Uzamknutí nebo smazání. Na HDD lze uložit až 2000 snímků. Pokud dojde k zaplnění kapacity jsou nejstarší snímky přemazávány novějšími. Dvojklikem na obrázek spustíte přehrávání záznamu k tomuto snímku. Záloha Tato funkce umožňuje provést zálohu na USB Flash. Uživatel může zálohu provádět vzdáleně přes internetový prohlížeč. Nastavte počátek a konec období a kanál, pro který chcete provést zálohu a zmáčkněte tlačítko Hledat. V seznamu se zobrazí soubory, které je možné zálohovat. Kliknutím na tlačítko Záloha objeví se okno s informacemi o záloze. Klikněte na tlačítko Start a bude provedena záloha. Obrázek č. 57 (c) 2012, Stasanet s.r.o verze 1.00A

32 Správa DVR Systémové informace Zobrazí informace o systému a obsahuje pět podmenu: Systém, Událost, Log, Síť a Online uživatelé Systém Událost Log Toto menu informuje o verzi hardwaru, verzi kernelu, verzi firmwaru atd. Toto menu podává informace od detekci, ztrátě videa a poplachu od senzoru. Toto menu podává informace o provedených operacích provedených na DVR. Tyto informace lze Exportovat na externí úložiště. Síť Udává informace o nastavení sítě Online uživatelé Toto menu podává informace o aktuálních online uživatelích. Obnovit: provede znovu načtení dat Odpojen: Uživatel s oprávněním administrátor může odpojovat připojené uživatele. Po odpojení uživatele má po dobu pěti minut zakázán přístup k zařízení. Manuální alarm Touto funkcí lze manuálně sepnout alarmový výstup a ověřit jeho správnou funkčnost. Správa disků Formátování disku Formátovaní HDD provedete vybráním HDD v tabulce disků a kliknutím na tlačítko Formát. Všechna data na HDD budou smazána. Pokud chcete provést změnu v poli Vlastnosti vyberte požadovaný HDD a vyberte požadovanou změnu a klikněte na tlačítko Potvrdit. Pokud chcete provést aktualizaci informací o HDD klikněte na tlačítko Obnovit. Poznámka: Před prvním spuštěním nahrávání záznamu proveďte formátování HDD. Rozšířené Zde můžete získat informace o HDD: model, sériové číslo, firmware, stav HDD. Lze také monitorovat teplotu integrovaných obvodů HDD a dlaších mnoha parametrů, které mohou značit problém na HDD. Aktualizace Firmware DVR lze aktualizovat pouze pomocí USB. Stáhněte si novou verzi se stránek výrobce a zkopírujte na USB flash. USB flash musí být naformátována na FAT32. Postup aktualizace: USB flashdisk s nahranou novu verzí firmware vložte do USB portu DVR. Vstupte do menu Aktualizace zde vyberte aktualizační soubor a klikněte na tlačítko Aktualizuj. Aktualizace bude provedena automaticky. Během aktualizace neodpojujte napájení. Počkejte dokud systém neprovede automaticky restart. Odhlásit Klikněte na odhlášení zobrazí se vyskakovací okno, klikněte na tlačítko OK a budete odhlášeni od zařízení. Pokud se chcete znovu přihlásit klikněte na ikonu a zadejte uživatelské jméno a heslo. (c) 2012, Stasanet s.r.o verze 1.00A

33 Vzdálený přístup IE vzdálený přístup Pro vzdálený přístup musí být DVR připojeno do sítě přes modem nebo router. Musí být provedeno nastavení sítě. Postup nastavení sítě naleznete v kapitole Síť. DVR podporuje Internet explorer v systémech Windows XP, Vista a 7. Přístup v lokální síti Otevřete Internet explorer a zadejte adresu DVR, kterou jste nastavili a zmáčkněte klávesu Enter. Internet explorer se vás zeptá zda chcete nainstalovat prvky ActiveX. Po instalaci se vám zobrazí stránka s kolonkami pro přihlášení (Uživatelské jméno, Heslo) Upozornění: Pokud jste provedli změnu nastavení http portu je potřeba za IP adresu zadat i port. Například pokud jste nastavili http port na 82 zadáte adresu DVR takto: :82. Tovární uživatelské jméno: admin a heslo: Přístup přes internet Pro přístup pře internet máte na výběr z dvou variant. Variantou první je přesměrování portů na routeru a pak k DVR přistupovat zadáním příslušné veřejné adresy a portu. Druhou variantou pokud nemáme k dispozici veřejnou IP adresu je dynamické DNS. DVR podporuje tyto servery: a K DVR zadáním jména nastaveného na DDNS serveru. Obrázek č. 58 zobrazuje výchozí obrazovku po přihlášení. Vzdálené živé zobrazení Obrázek č. 58 Popis obrázku 1. Indikátor kanálů 2. Rozdělení obrazovky 3. Hlasitost 4. Fotka 5. Zapnutí ručního záznamu 6. Zahájení komunikace 7. Zahájení záznamu na disk počítače 8. Přehrávání (c) 2012, Stasanet s.r.o verze 1.00A

34 9. Nastavení barev 10. PTZ ovládání 11. Indikace hlavního/substream stavu nahrávání Fotka Kliknutím na ikonu, bude automaticky uložen aktuální obrázek na váš počítač. Nastavení barev Pomocí tažení nastavíte hodnoty Jasu, Kontrastu, Barvy a Sytosti. Kliknutím na tlačítko Výchozí provedete nastavení hodnot na tovární hodnoty. Tažením provedete nastavení jasu pro vybraný kanál Tažením provedete nastavení kontrastu vybra. kanál Tažením provedete nastavení sytosti pro vybraný kanál Tažením provedete nastavení hloubky pro vybraný kanál Kliknutím provedete nastavení továrních hodnot Kliknutím provedete uložení nastavených hodnot PTZ ovládání Před použitím prosím připojte otočnou kameru k RS485 sběrnici, proveďte nastavení komunikačního protokolu. Po tomto nastavení můžete ovládat otočnou kameru. Popis ovládacích prvků: Polohovací kříž pomocí tohoto kříže lze natočit kameru na danou polohu. Tažením nastavíte rychlost otáčení kamery Tlačítko clona. Kliknutím na tlačítko + zvýšíme propustnost světla. Kliknutím na tlačítko snížíme propustnost dvětla. Tlačítko Zoom. Klinutím na tlačítko + dojde k přiblížení obrazu. Kliknutím tlačítko - dojde k oddálení přiblíženého obrazu. Tlačítko Zaostřit. Kliknutím na tlačítko + dojde k zaostření vzdálenějších objektů. Kliknutím na tlačítko - dojde k zaostření bližších objektů. Přejdi na vybraný Preset. Výběr a spuštění funkce automatického křižování Zapnutí a vypnutí Trasování Automatické skenování Spuštění stěrače kamery pokud je jím vybavena (c) 2012, Stasanet s.r.o verze 1.00A

35 Manuální zapnutí IR přísvitu Klinutím pravým tlačítkem myší do živého obrazu dojde k vyvolání menu uvedeného na obrázku č. 59. Obrázek č. 59 Stream: DVR podporuje zobrazení hlavní streamu a sub streamu. Hlavní stream má vyšší počet snímků za sekundu pro PAL 25FPS a pro NTSC 30FPS pro každý kanál, ale pokud máte zapnut hlavní stream dochází k vyšším datovým tokům. Sub stream má maximální počet snímků za sekundu v PAL 6FPS a NTSC 7FPS. Vše do hlavního Streamu/ Sub streamu: Přepne všechny kanály DVR do Hlavního nebo Sub streamu. Povolit zvuk: provede povolení nebo zakázaní zvuku. Celá obrazovka: Přepne živé zobrazní na celou obrazovku, dojde ke skrytí všech lišt. Dvojitým kliknutím na levé tlačítko myši nebo kliknutím na pravé tlačítko myši provedete návrat do klasického zobrazení. Přiblížit: Dojde na vybraném kanálu k digitálnímu zvětšení obrazu. Vzdálené přehrávání a záloha Vzdálené přehrávání Kliknutím na tlačítko budete přepnutí do přehrávání dat uložených lokálně na PC viz. obrázek č. 60. Vyberte datum a kanál, ze kterého chcete spustit záznam a klikněte dvakrát na vámi vybraný soubor. Dojde ke spuštění záznamu a jeho zobrazení Obrázek č. 60 (c) 2012, Stasanet s.r.o verze 1.00A

36 Číslo Popis 1 Přehrát 2 Pozastavit 3 Zastavit 4 Zrychlené přehrávání 5 Další snímek 6 Následující nebo předešlý soubor 7 Změna cesty k souborům se záznamem 8 Celá obrazovka Pokud chcete přehrávat data uložena na HDD DVR přejděte na záložku Hledat Časové vyhedávání Viz obrázek č. 61 Obrázek č. 61 Vyberte datum a zmáčkněte tlačítko Vyhledat. Pokud chcete vyhledat jen jednotlivé kamery tak v položce Kanál vyberte požadované kamery. V položce přehrát vyberte rozložení přehrávaného obrazu, vyberte si čas, od kterého chcete provádět přehrávání a klikněte na tlačítko Přehrát. Po kliknutí na tlačítko Přehrát dojde ke spuštění přehrávání (obrázek č. 62). (c) 2012, Stasanet s.r.o verze 1.00A

37 Obrázek č. 62 Číslo Popis 1 Přehrát 2 Pozastavit 3 Přehrát zrychleně zpět (8x a 16x) 4 Přehrát zrychleně v před (1/2x, 1/4x, 2x, 4x, 8x a 16x) 5 Zastavit 6 Snímek 7 Předchozí soubor 8 Následující soubor 9 Celá obrazovka 10 Hlasitost 11 Uložení fotky 12 Zavřít 13 Výběr zobrazovaných kanálů a jejich rozložení 14 Datum a čas přehrávaného souboru 15 Přehrávací tlačítko Vyhledávání události Vyberte datum a kanály na kterých chcete provést vyhledání události. Zmáčkněte tlačítko Hledat (obrázek č. 63). V Seznamu událostí se zobrazí seznam události pro vybraný kanál. Je zde zobrazeno kdy událost nastala a čím byla vyvolána. Přehrání vybrané události provedeme dvojitým kliknutím na daný řádek v seznamu. Přepínání mezi jednotlivými listy seznamu provedeme pomocí šipek v dolním pravém rohu seznamu událostí. (c) 2012, Stasanet s.r.o verze 1.00A

38 Správce souborů Obrázek č. 63 V této položce lez provádět operace se soubory: Smazat, Zamknout a Odemknout (obrázek č. 64). Vyhledání souborů provedeme následovně zvolíme datum, pro který chceme soubory vyhledat případně vybereme i kanály a zmáčkneme tlačítko Vyhledat. Obrázek č. 64 Zamknout: Provede u vybraných souborů jejich uzamknutí. Takto označené soubory nelze smazat a ani nebudou přepsány. Odemknout: Provede u vybraných uzamčených souborů jejich odemčení Smazat: Vybrané a odemčené soubory budou smazány. (c) 2012, Stasanet s.r.o verze 1.00A

39 Vzdálená záloha Nastavte čas a datum od kterého chcete provádět zálohu souborů následně nastavte datum a čas do kterého chcete tuto zálohu provádět. Zvolte kanály, pro které mají být data vyhledána. Klikněte na tlačítko Hledat (Obrázek č. 65). V Seznamu dat vyberte soubory které chcete zálohovat, následně zadejte cestu kam mají být soubory na vašem PC uloženy. Zmáčknutím tlačítka Záloha se provede uložení dat na vaše PC. Vzdálené nastavení systému Obrázek č. 65 Uživatel má možnost provést nastavení parametrů DVR pomocí záložky Nastavení ve webovém rozhraní (Obrázek č. 66). Záložka nastavení obsahuje tyto položky: Lokální nastavení, Základní, Živě, Záznam, Plánovač, Alarm, Síť, PTZ, Uživatelé, Rozšířené. Nastavení jednotlivých položek provedeme tak, že v levém sloupci vybereme položku, kterou chceme nastavit a pak na pravé straně provedeme nastavení odpovídajících položek. Obrázek č. 66 Detaily nastavení jednotlivých položek jsou rozepsány v kapitole Průvodce nastavením. (c) 2012, Stasanet s.r.o verze 1.00A
