1 /2002 CZ Pro obsluhu Návod k obsluze ovládací jednotky RC30 Před obsluhou přístroje pozorně přečtěte!

2 Úvodem Přístroj vyhovuje základním požadavkům příslušných norem a směrnic. Shoda byla prokázána. Příslušné podklady a originál prohlášení o shodě jsou uloženy u výrobce. K tomuto návodu Návod popisuje způsob činnosti těchto výrobků: ovládací jednotky RC30 směšovacího modulu MM10 (příslušenství) rozdělovacího modulu WM10 (příslušenství) V případě, že vytápěcí zařízení je vybaveno ještě jinými funkčními moduly (např. solárním modulem SM10), poskytuje ovládací jednotka v některých částech programu dodatečné možnosti nastavení. Jejich výklad podávají příslušné podklady. Technické změny vyhrazeny! Z důvodu dalšího vývoje se mohou některé obrázky, funkční kroky a technické údaje nepatrně lišit. Aktualizace dokumentace Máte-li návrhy na zlepšení nebo jste zjistili nepřesnosti, spojte se prosím s námi. 2

3 Obsah 1 Úvod Co byste měli vědět o svém vytápěcím zařízení Několik rad pro energeticky úsporné vytápění Bezpečnost při obsluze RC Účelné užívání Pro Vaši bezpečnost Čištění jednotky RC Likvidace První kroky s ovládací jednotkou Ovládací roviny jednotky RC Ovládací prvky jednotky RC Jazyk Základní funkce Jednoduchá obsluha Trvalé zobrazení Volba druhu provozu Nastavení požadované teploty vytápěného prostoru Příprava teplé užitkové vody Rozšířené funkce Klávesy rozšířených funkcí Obsluha rozšířených funkcí Zobrazení provozních hodnot Nastavení data Nastavení hodin Volba vytápěcího okruhu Nastavení prostorové teploty a druhu provozu jiných okruhů Volba a změna vytápěcího programu Volba nastaveného vytápěcího programu Přehled předem nastavených vytápěcích programů Změna programu posunutím spínacích bodů

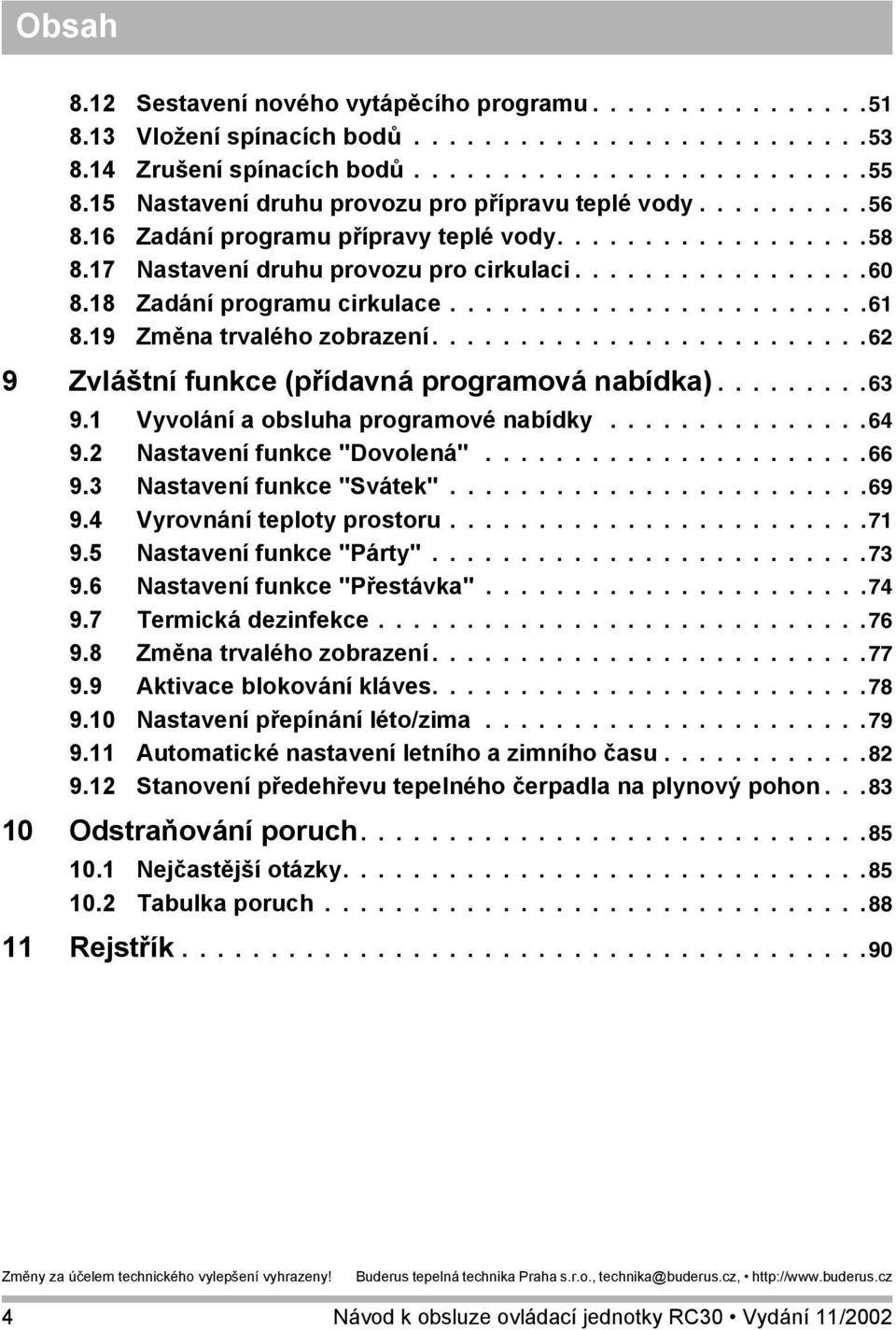

4 Obsah 8.12 Sestavení nového vytápěcího programu Vložení spínacích bodů Zrušení spínacích bodů Nastavení druhu provozu pro přípravu teplé vody Zadání programu přípravy teplé vody Nastavení druhu provozu pro cirkulaci Zadání programu cirkulace Změna trvalého zobrazení Zvláštní funkce (přídavná programová nabídka) Vyvolání a obsluha programové nabídky Nastavení funkce "Dovolená" Nastavení funkce "Svátek" Vyrovnání teploty prostoru Nastavení funkce "Párty" Nastavení funkce "Přestávka" Termická dezinfekce Změna trvalého zobrazení Aktivace blokování kláves Nastavení přepínání léto/zima Automatické nastavení letního a zimního času Stanovení předehřevu tepelného čerpadla na plynový pohon Odstraňování poruch Nejčastější otázky Tabulka poruch Rejstřík

5 Úvod 1 1 Úvod Zakoupením přístroje RC30 jste se rozhodli pro ovládací jednotku, jež Vám zajistí optimální tepelný komfort při minimální spotřebě energie a která zároveň umožňuje jednoduchou obsluhu Vašeho vytápěcího zařízení. Ovládací jednotka RC30 umožňuje takový provoz vytápěcího zařízení, při němž není těžké spojit hospodářské a ekologické aspekty v jeden celek. Váš vlastní komfort je přitom přirozeně na prvním místě. Z výrobního závodu je ovládací jednotka RC30 nastavena tak, že můžete okamžitě začít s provozem. Přirozeně můžete Vy nebo Váš odborný topenář výrobcem provedená nastavení změnit a upravit je v plném rozsahu podle svých potřeb. Pomocí několika málo funkcí ušetříte energii, aniž byste se museli vzdát svého pohodlí. Tak můžete např. kdykoli spustit přípravu teplé užitkové vody jednoduchým stiskem tlačítka. Vaše vytápěcí zařízení Vám poskytuje mnoho dalších užitečných funkcí. Jsou to například: automatické přepínání z letního na zimní provoz a naopak vytápěcí programy pro vytápění a přípravu teplé vody funkce "Dovolená" blokování kláves Bližší informace najdete v tomto návodu. 5

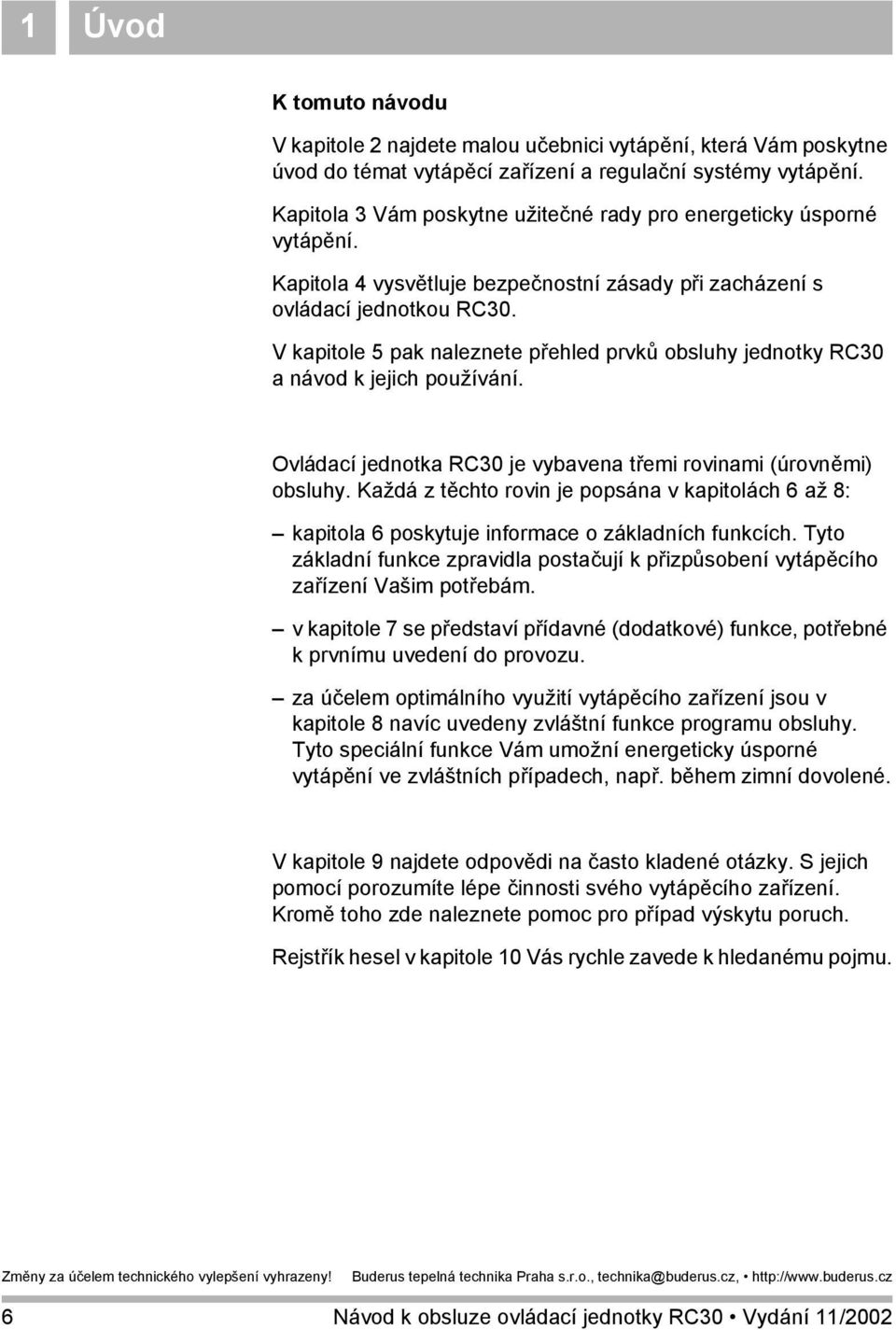

6 1 Úvod K tomuto návodu V kapitole 2 najdete malou učebnici vytápění, která Vám poskytne úvod do témat vytápěcí zařízení a regulační systémy vytápění. Kapitola 3 Vám poskytne užitečné rady pro energeticky úsporné vytápění. Kapitola 4 vysvětluje bezpečnostní zásady při zacházení s ovládací jednotkou RC30. V kapitole 5 pak naleznete přehled prvků obsluhy jednotky RC30 a návod k jejich používání. Ovládací jednotka RC30 je vybavena třemi rovinami (úrovněmi) obsluhy. Každá z těchto rovin je popsána v kapitolách 6 až 8: kapitola 6 poskytuje informace o základních funkcích. Tyto základní funkce zpravidla postačují k přizpůsobení vytápěcího zařízení Vašim potřebám. v kapitole 7 se představí přídavné (dodatkové) funkce, potřebné k prvnímu uvedení do provozu. za účelem optimálního využití vytápěcího zařízení jsou v kapitole 8 navíc uvedeny zvláštní funkce programu obsluhy. Tyto speciální funkce Vám umožní energeticky úsporné vytápění ve zvláštních případech, např. během zimní dovolené. V kapitole 9 najdete odpovědi na často kladené otázky. S jejich pomocí porozumíte lépe činnosti svého vytápěcího zařízení. Kromě toho zde naleznete pomoc pro případ výskytu poruch. Rejstřík hesel v kapitole 10 Vás rychle zavede k hledanému pojmu. 6

7 Co byste měli vědět o svém vytápěcím zařízení 2 2 Co byste měli vědět o svém vytápěcím zařízení Proč se blíže zabývat svým vytápěním? Vytápěcí zařízení nové generace Vám poskytují rozsáhlé funkce, s jejichž pomocí ušetříte energii, aniž byste se vzdali komfortu. První krok k bližšímu poznání této tepelné techniky je krokem nejtěžším. Brzy ale poznáte, jaké výhody může mít vytápěcí zařízení, které je dobře přizpůsobeno Vašim potřebám. Čím více budete o možnostech svého vytápěcího zařízení vědět, tím větší osobní užitek z něho budete mít. Jak Vaše vytápěcí zařízení funguje? Vytápěcí zařízení se skládá z vytápěcího kotle s hořákem, regulace vytápění, potrubí a otopných těles. V zásobníku teplé užitkové vody nebo průtokovém ohřívači se ohřívá voda na sprchování, koupání nebo mytí rukou. Podle konstrukčního typu zařízení může být zásobník teplé užitkové vody nebo průtokový ohřívač zabudován v kotli pro vytápění. Důležité je, aby tyto komponenty byly vzájemně sladěny. Hořák spaluje palivo (dnes nejčastěji plyn nebo olej) a ohřívá vodu nacházející se v kotli pro vytápění. Tato teplá voda je pak za pomoci čerpadel dopravována potrubním systémem budovy k otopným tělesům. 7

8 2 Co byste měli vědět o svém vytápěcím zařízení Obr. 1 Poz. 1: Poz. 2: Poz. 3: Poz. 4: Poz. 5: Poz. 6: Poz. 7: Schéma vytápění s nuceným oběhem Kotel pro vytápění Hořák Čerpadlo Výstupní potrubí Termostatické ventily otopných těles Otopná tělesa Vratné potrubí Na obr. 1 je znázorněn vytápěcí okruh s nuceným oběhem: Hořák (2) ohřívá vodu v kotli pro vytápění (1). Tato vytápěcí voda se čerpá čerpadlem (3) výstupním potrubím (4) k otopným tělesům (6). Vytápěcí voda proudí otopnými tělesy a odevzdává přitom okolí část svého tepla. Vratným potrubím (7) proudí vytápěcí voda zpět do kotle; koloběh vytápění začíná znova od začátku. Pomocí termostatických ventilů otopných těles (5) je možné prostorovou teplotu přizpůsobit Vašim individuálním potřebám. Všechna otopná tělesa jsou zásobována toutéž výstupní teplotou. Teplo odevzdané do prostoru tak závisí pouze na průtokovém množství vytápěcí vody, které je možno ovlivnit pomocí termostatických ventilů otopných těles. 8

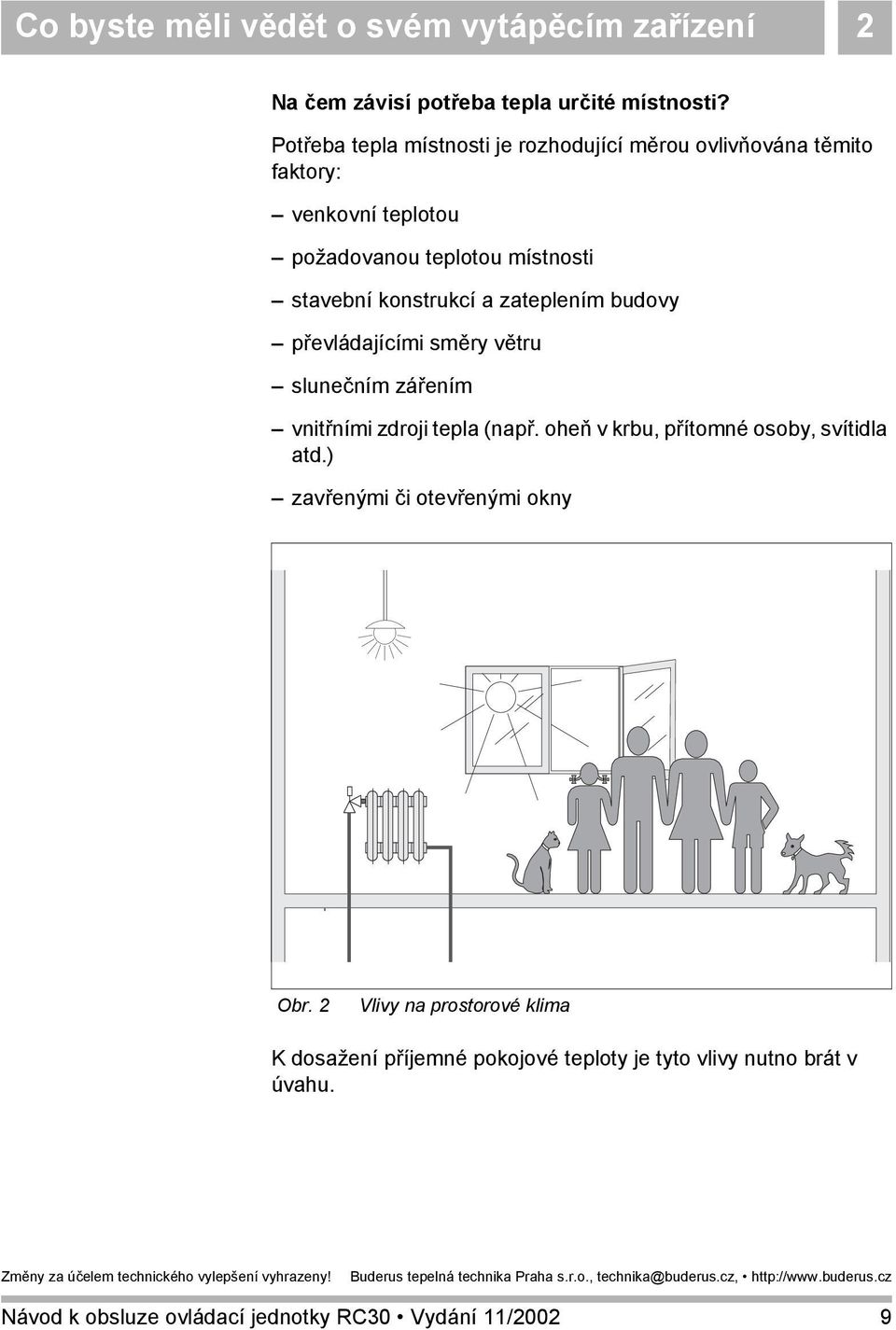

9 Co byste měli vědět o svém vytápěcím zařízení 2 Na čem závisí potřeba tepla určité místnosti? Potřeba tepla místnosti je rozhodující měrou ovlivňována těmito faktory: venkovní teplotou požadovanou teplotou místnosti stavební konstrukcí a zateplením budovy převládajícími směry větru slunečním zářením vnitřními zdroji tepla (např. oheň v krbu, přítomné osoby, svítidla atd.) zavřenými či otevřenými okny Obr. 2 Vlivy na prostorové klima K dosažení příjemné pokojové teploty je tyto vlivy nutno brát v úvahu. 9

10 2 Co byste měli vědět o svém vytápěcím zařízení K čemu potřebujeme regulaci vytápění? Regulace vytápění se stará o Váš tepelný komfort při současné úsporné spotřebě paliva a elektrické energie. Zapíná zdroje tepla (kotel a hořák) a čerpadla, potřebujeme-li vytápět místnosti nebo připravit teplou vodu. Ve správný okamžik přitom uvádí jednotlivé součásti Vašeho vytápěcího zařízení do provozu. Regulace vytápění dále registruje činitele ovlivňující teplotu místnosti a samočinně je kompenzuje. Co regulace vytápění vypočítává? Moderní systémy regulace vytápění vypočítávají potřebnou teplotu v kotli pro vytápění (tzv. teplotou na výstupu z kotle) v závislosti na venkovní teplotě. Vztah mezi venkovní teplotou a teplotou na výstupu z kotle se označuje jako topná křivka. Čim nižší je venkovní teplota, tím musí být výstupní teplota kotle vyšší. Výstupní teplota ve C topná křivka Venkovní teplota ve C Obr. 3 Křivka vytápěcího okruhu (příklad) 10

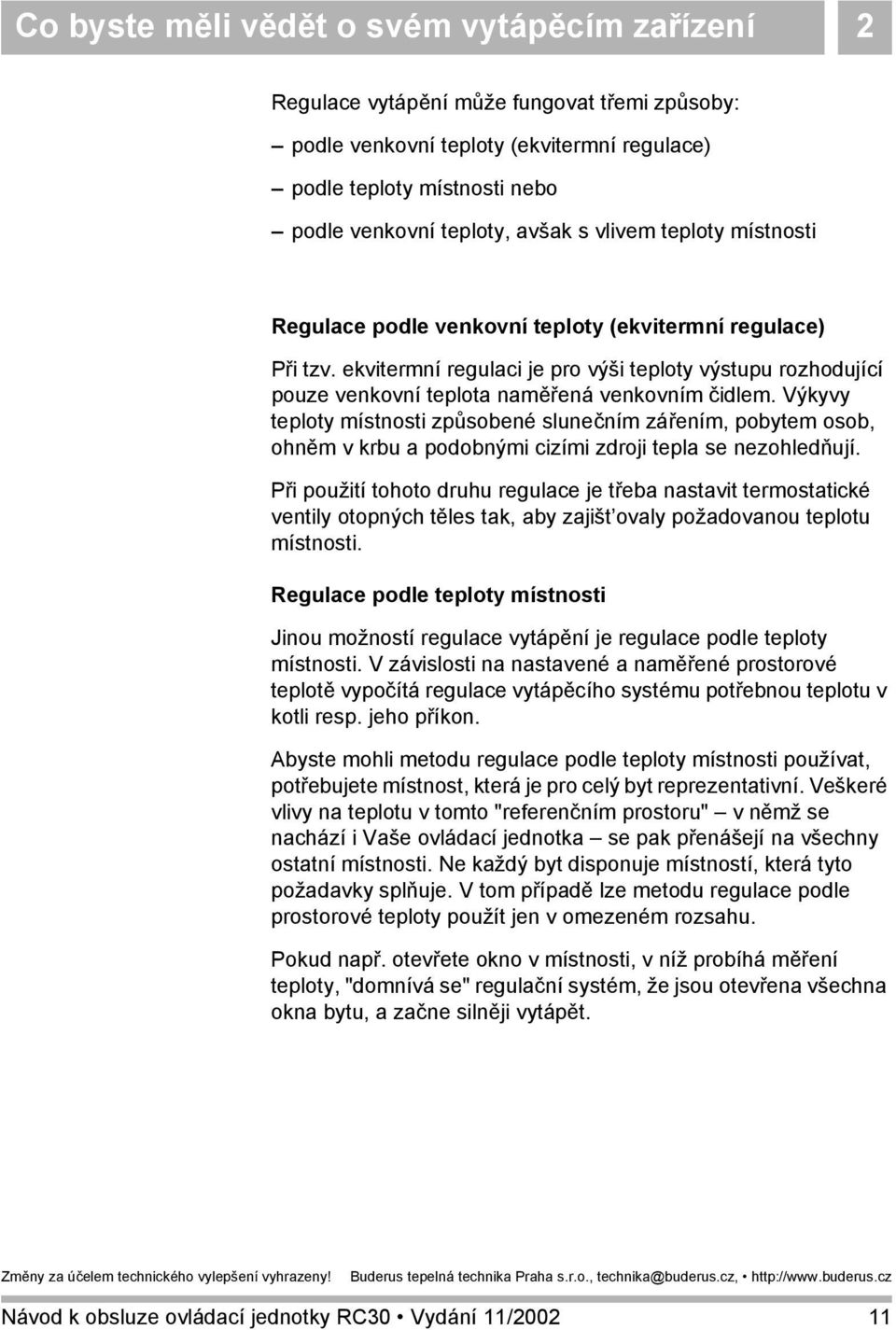

11 Co byste měli vědět o svém vytápěcím zařízení 2 Regulace vytápění může fungovat třemi způsoby: podle venkovní teploty (ekvitermní regulace) podle teploty místnosti nebo podle venkovní teploty, avšak s vlivem teploty místnosti Regulace podle venkovní teploty (ekvitermní regulace) Při tzv. ekvitermní regulaci je pro výši teploty výstupu rozhodující pouze venkovní teplota naměřená venkovním čidlem. Výkyvy teploty místnosti způsobené slunečním zářením, pobytem osob, ohněm v krbu a podobnými cizími zdroji tepla se nezohledňují. Při použití tohoto druhu regulace je třeba nastavit termostatické ventily otopných těles tak, aby zajišt ovaly požadovanou teplotu místnosti. Regulace podle teploty místnosti Jinou možností regulace vytápění je regulace podle teploty místnosti. V závislosti na nastavené a naměřené prostorové teplotě vypočítá regulace vytápěcího systému potřebnou teplotu v kotli resp. jeho příkon. Abyste mohli metodu regulace podle teploty místnosti používat, potřebujete místnost, která je pro celý byt reprezentativní. Veškeré vlivy na teplotu v tomto "referenčním prostoru" v němž se nachází i Vaše ovládací jednotka se pak přenášejí na všechny ostatní místnosti. Ne každý byt disponuje místností, která tyto požadavky splňuje. V tom případě lze metodu regulace podle prostorové teploty použít jen v omezeném rozsahu. Pokud např. otevřete okno v místnosti, v níž probíhá měření teploty, "domnívá se" regulační systém, že jsou otevřena všechna okna bytu, a začne silněji vytápět. 11

12 2 Co byste měli vědět o svém vytápěcím zařízení Nebo naopak: teplotu měříte v místnosti obrácené k jihu a vybavené různými zdroji tepla (slunce nebo jiná topidla, např. otevřený krb). Regulace se pak "domnívá", že tak teplo, jako v referenční místnosti, je ve všech místnostech, a dojde k omezení topného výkonu, takže např. v prostorech na sever bude chladno. U tohoto způsobu regulace musíte termostatické ventily otopných těles v referenční místnosti vždy úplně otevřít. Regulace podle venkovní teploty s vlivem teploty místnosti Ekvitermní regulace s korekcí teploty prostoru je kombinací obou výše uvedených způsobů regulace. Požadovanou teplotu na výstupu z kotle, závislou především na venkovní teplotě, lze ovlivnit teplotou místnosti jen v omezené míře. Tak lze lépe dodržet teplotu v místnosti s ovládací jednotkou, aniž by ostatní místnosti zůstaly zcela bez povšimnutí. U tohoto druhu regulace musíte v referenční místnosti rovněž úplně otevřít termostatické ventily na otopných tělesech. Proč musejí být termostatické ventily zcela otevřeny? Chcete-li např. snížit teplotu v referenční místnosti a přivřete proto termostatický ventil, omezíte průtok otopným tělesem, což má za následek předání menšího množství tepla do okolí. Tím teplota v místnosti klesne. Regulace vytápění má snahu působit proti tomuto poklesu zvýšením teploty na výstupu kotle. To však nevede ke zvýšení teploty v místnosti, protože přivřený termostatický ventil to nedovolí. Příliš vysoká výstupní teplota vede ke zbytečným tepelným ztrátám v kotli a v potrubí. Následkem toho stoupá teplota ve všech místnostech bez termostatického ventilu. 12

13 Co byste měli vědět o svém vytápěcím zařízení 2 K čemu potřebuji vytápěcí program? Moderní vytápěcí zařízení poskytují možnost volby různých vytápěcích programů. Ve vytápěcím programu je stanoveno, kdy (v kterou denní dobu) má automaticky proběhnout změna prostorové teploty. Tím máte možnost provozovat vytápěcí zařízení v noci nebo v době, kdy Vám postačí nižší teplota místnosti, nastavením snížené teploty (zvaným též "noční útlum"), anebo ve dne při normální požadované teplotě místnosti. Můžete ušetřit mnoho energie tím, že si vyberete vhodný vytápěcí program, odpovídající Vašemu způsobu života. Ovládací jednotka RC30 poskytuje celkem čtyři možnosti takového omezení teploty prostředí. Podle přání Vám Váš odborný topenář jednu z nich vybere a nastaví: úplné odpojení (regulace teploty prostoru neprobíhá) omezená prostorová teplota (regulace vytápění na omezenou teplotu místostí) střídání úplného odpojení a omezeného vytápění v závislosti na teplotě prostoru střídání úplného odpojení a omezeného vytápění v závislosti na venkovní teplotě Při úplném odpojení vytápěcího zařízení nejsou čerpadla ani jeho ostatní součásti v činnosti. Pouze při nebezpečí zamrznutí zařízení se vytápění obnoví. U vytápění s omezenou teplotu místnosti (noční provoz) spočívá rozdíl oproti běžnému režimu (denní provoz) pouze v nižší požadované teplotě místosti. 13

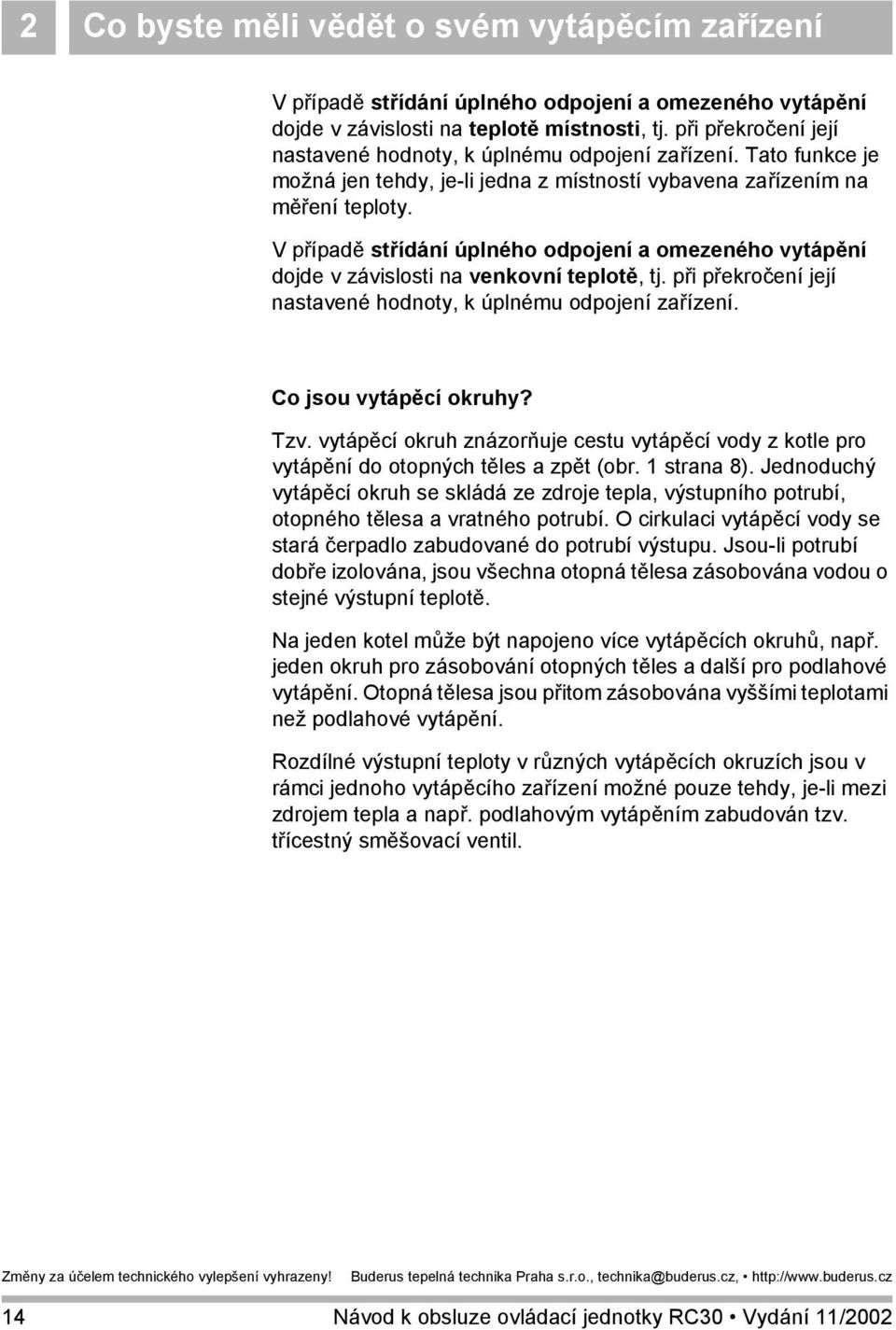

14 2 Co byste měli vědět o svém vytápěcím zařízení V případě střídání úplného odpojení a omezeného vytápění dojde v závislosti na teplotě místnosti, tj. při překročení její nastavené hodnoty, k úplnému odpojení zařízení. Tato funkce je možná jen tehdy, je-li jedna z místností vybavena zařízením na měření teploty. V případě střídání úplného odpojení a omezeného vytápění dojde v závislosti na venkovní teplotě, tj. při překročení její nastavené hodnoty, k úplnému odpojení zařízení. Co jsou vytápěcí okruhy? Tzv. vytápěcí okruh znázorňuje cestu vytápěcí vody z kotle pro vytápění do otopných těles a zpět (obr. 1 strana 8). Jednoduchý vytápěcí okruh se skládá ze zdroje tepla, výstupního potrubí, otopného tělesa a vratného potrubí. O cirkulaci vytápěcí vody se stará čerpadlo zabudované do potrubí výstupu. Jsou-li potrubí dobře izolována, jsou všechna otopná tělesa zásobována vodou o stejné výstupní teplotě. Na jeden kotel může být napojeno více vytápěcích okruhů, např. jeden okruh pro zásobování otopných těles a další pro podlahové vytápění. Otopná tělesa jsou přitom zásobována vyššími teplotami než podlahové vytápění. Rozdílné výstupní teploty v různých vytápěcích okruzích jsou v rámci jednoho vytápěcího zařízení možné pouze tehdy, je-li mezi zdrojem tepla a např. podlahovým vytápěním zabudován tzv. třícestný směšovací ventil. 14

15 Co byste měli vědět o svém vytápěcím zařízení 2 Pomocí přídavného teplotního čidla na výstupu okruhu, který má být zásobován, se k výstupní horké vodě prostřednictvím tohoto třícestného směšovacího ventilu přimíchává tolik studené vody z vratného potrubí, kolik je k dosažení požadované nižší teploty potřeba. Důležité přitom je, že vytápěcí okruhy s třícestným směšovacím ventilem vyžadují dodatečné čerpadlo. Toto čerpadlo pak umožňuje pohon druhého vytápěcího okruhu nezávisle na vytápěcím okruhu prvním. 15

16 3 Několik rad pro energeticky úsporné vytápění 3 Několik rad pro energeticky úsporné vytápění Předkládáme Vám několik rad, jak s pomocí ovládací jednotky RC30 vytápět energeticky úsporně a přesto bez omezení vytápěcího komfortu:! Topte jen tehdy, potřebujete-li teplo. Využívejte programy uložené v ovládací jednotce nebo své vlastní vytvořené programy.! V chladném ročním období správně větrejte: třikrát až čtyřikrát denně otevřete okna dokořán na dobu cca 5 minut. Neustále sklopená ventilační okna jsou neúčinná a plýtvá se tím energií.! Během větrání mějte termostatické ventily uzavřené.! Okna a dveře jsou místa, kterými uniká mnoho tepla. Zkontrolujte proto, zda všechna dostatečně těsní. V noci mějte okenice zavřené a žaluzie spuštěné.! Rovněž v přechodovém období vytápějte energeticky účelně a využívejte funkce přepínání mezi letním a zimním časem (viz kap "Nastavení přepínání léto/zima" na str. 79).! Nezastavujte otopná tělesa žádnými velkými předměty, např. pohovkami nebo stoly (odstup by měl být nejméně 50 cm). Teplý vzduch jinak nemůže cirkulovat a ohřívat místnost.! V místnostech, ve kterých se zdržujete přes den, můžete např. nastavit teplotu na 21 C, kdežto v noci Vám tam možná postačí méně, např.17 C. Využijte k tomu programů denního a nočního provozu (viz kap. 7 "Základní funkce" na str. 25).! Místnosti nepřetápějte. Přetápěné místnosti nejsou zdravé a stojí peníze a energii. Snížíte-li teplotu místnosti přes den např. z 21 C na 20 C, ušetříte kolem šesti procent vytápěcích nákladů. 16

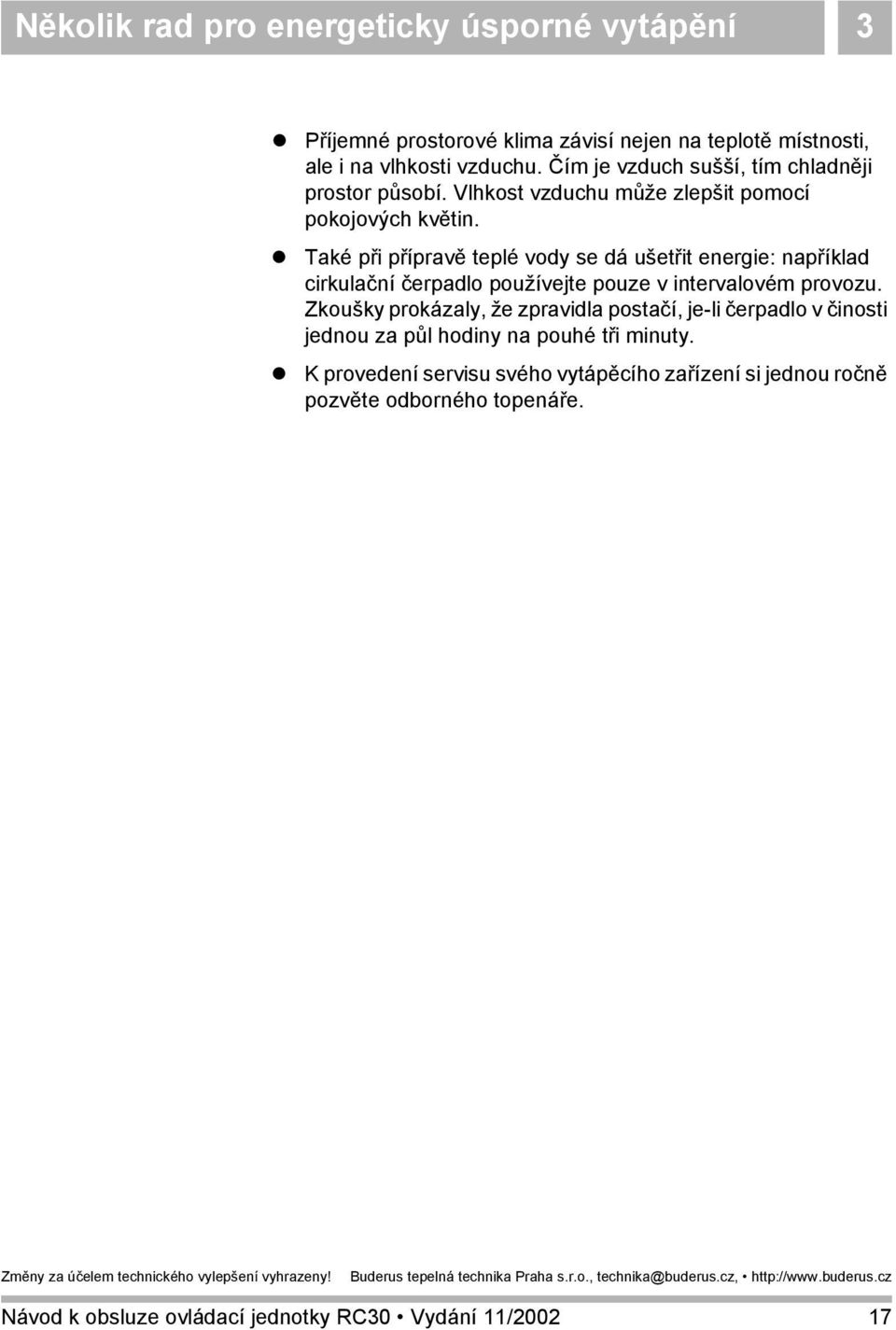

17 Několik rad pro energeticky úsporné vytápění 3! Příjemné prostorové klima závisí nejen na teplotě místnosti, ale i na vlhkosti vzduchu. Čím je vzduch sušší, tím chladněji prostor působí. Vlhkost vzduchu může zlepšit pomocí pokojových květin.! Také při přípravě teplé vody se dá ušetřit energie: například cirkulační čerpadlo používejte pouze v intervalovém provozu. Zkoušky prokázaly, že zpravidla postačí, je-li čerpadlo v činosti jednou za půl hodiny na pouhé tři minuty.! K provedení servisu svého vytápěcího zařízení si jednou ročně pozvěte odborného topenáře. 17

18 4 Bezpečnost při obsluze RC30 4 Bezpečnost při obsluze RC Účelné užívání Ovládací jednotka RC30 slouží k obsluze a regulaci vytápěcích zařízení firmy Buderus v rodinných a řadových domech pomocí tzv. systému energetického managementu EMS (Energie- Management-System). Prostřednictvím jednotky RC30 lze kontrolovat a nastavovat teploty místností a vytápěcí vody nebo volit a nastavovat vhodné vytápěcí programy, např. k samočinnému omezení teploty v nočních hodinách a tím úspoře nákladů na vytápění. 4.2 Pro Vaši bezpečnost Návrh a konstrukce ovládací jednotky RC30 odpovídají nejnovějšímu stavu techniky a obecně přijatým zásadám bezpečnosti při práci. Při neodborném zacházení s přístrojem přesto nelze zcela vyloučit hmotné škody.! Provozujte ovládací jednotku proto vždy pouze v souladu s jejím určením a v bezvadném technickém stavu.! Pečlivě prostudujte tento návod k obsluze. OHROŽENÍ ŽIVOTA POZOR! elektrickým proudem.! V případě nebezpečí vypněte vytápěcí zařízení pomocí nouzového vypínače tak, aby bylo bez proudu, nebo je odpojte od sítě prostřednictvím příslušného domovního pojistného zařízení (pojistky, jistič). 18

19 Bezpečnost při obsluze RC30 4 NEBEZPEČÍ OPAŘENÍ VÝSTRAHA! Nejvyšší nastavitelná teplota vody je 80 C. Při hodnotách přes 60 C hrozí na místech odběru nebezpečí opařením.! Zeptejte se svého topenáře na nastavenou nejvyšší hodnotu, anebo ji osobně zkontrolujte. POŠKOZENÍ ZAŘÍZENÍ POZOR! mrazem. V mrazech může vytápěcí zařízení zamrznout, pokud není právě v provozu, např. po vypnutí kvůli poruše.! Proto zařízení při nebezpečí mrazu chraňte před případným zamrznutím. K tomuto účelu uveďte do činosti program ochrany proti mrazu.! V případě výpadku vytápěcího zařízení uvědomte ihned svou topenářskou firmu. 4.3 Čištění jednotky RC30! Ovládací jednotku čistěte pouze vlhkým hadrem a mírným čisticím prostředkem. 4.4 Likvidace! Likvidaci obalového materiálu RC 30 provádějte podle zásad ochrany životního prostředí.! Likvidaci regulačního přístroje musí ekologickým způsobem provést autorizovaná firma. 19

20 5 První kroky s ovládací jednotkou 5 První kroky s ovládací jednotkou 5.1 Ovládací roviny jednotky RC30 Ovládací jednotka RC30 je vybavena třemi rovinami obsluhy, na nichž lze provádět různá nastavení vytápěcí soustavy. 1. ovládací rovina = základní funkce Tento soubor funkcí zpravidla postačuje k přizpůsobení vytápěcího zařízení Vašim potřebám (viz kap. 7 "Základní funkce" na str. 25). 2. ovládací rovina = rozšířené funkce Funkce, jež nastavíte Vy sami, nebo Vaše topenářská firma při uvedení soustavy do provozu (viz kap. 8 "Rozšířené funkce" na str. 35). 3. ovládací rovina = zvláštní funkce Prostřednictvím těchto zvláštních funkcí lze uvést vytápěcí zařízení ve zvláštních případech, např. během zimní dovolené, do energeticky úsporného režimu. Účelem zvláštních funkcí je optimální využití všech možností Vašeho vytápěcího zařízení (viz kap. 9 "Zvláštní funkce (přídavná programová nabídka)" na str. 63). 20

21 První kroky s ovládací jednotkou Ovládací prvky jednotky RC30 Přehledné uspořádání všech ovládacích prvků umožňuje uživateli jednoduchou obsluhu Obr. 4 Poz. 1: Poz. 2: Poz. 3: Poz. 4: Poz. 5: Ovládací prvky RC30 Displej Otočný knoflík Klávesy základních funkcí se světelnými diodami (LED) Klávesy rozšířených a zvláštních funkcí Krytka, zakrývá klávesy rozšířených a zvláštních fukcí Displej Displejové pole slouží k indikaci jak nastavených, tak naměřených hodnot. V případě, že krytka je zavřená, objeví se na displeji naměřená hodnota pokojové teploty (nastavení z výrobního závodu). 21

22 5 První kroky s ovládací jednotkou Otočný knoflík Tento knoflík slouží ke změnám právě zobrazených veličin, nebo pohybu v nabídkách funkcí (menu). Klávesy základních funkcí Slouží k ovládání základních fukcí. Ke každé klávese přísluší jedna zelená světelná dioda (LED). Tyto LED podávají informace o okamžitém stavu provozu. Klávesa "AUT" LED svítí = automatický režim je v činnosti. Vaše vytápěcí zařízení pracuje podle předem nastaveného programu; kromě toho svítí buďto LED "Denní provoz", nebo "Noční provoz". Je-li v činnosti funkce "Dovolená", svítí pouze LED klávesy "AUT". Klávesa "Denní provoz" LED svítí = normální vytápěcí provoz (denní). Klávesa "Noční provoz" LED svítí = tlumený vytápěcí provoz (noční). Klávesa "Teplá voda" LED svítí = teplota vody poklesla pod nastavenou hodnotu. To znamená, že např. na koupání není k dispozici dostatečně teplá voda. LED nesvítí = teplota vody se nachází v požadovaném rozsahu. LED nesvítí také tehdy, není-li ve vytápěcím zařízení instalován žádný přístroj na ohřev teplé užitkové vody. LED bliká = probíhá ohřev vody prostřednictvím funkce "Jednorázový ohřev". 22

23 První kroky s ovládací jednotkou 5 Krytka Za krytkou se nacházejí klávesy rozšířených a zvláštních funkcí. Krytku otevřete přitáhnutím k sobě za prohlubeň na levé straně. To Vám umožní použití rozšířených a zvláštních funkcí. UPOZORNĚNÍ PRO UŽIVATELE K nastavení základní funkce prostorové teploty musí být krytka zavřená. Zapnutí a vypnutí Ovládací jednotka je napájena proudem z vytápěcího zařízení a je neustále zapnutá. Jednotka se vypíná pouze tehdy, dojde-li k vypnutí celého vytápěcího zařízení, např. kvůli údržbě. Spotřeba proudu jednotky je tomuto trvalému provozu přizpůsobena a činí pouze 0,3 W (s osvětlením pozadí 0,6 W). 23

24 6 Jazyk 6 Jazyk K zobrazování informací na displeji můžete volit mezi několika různými jazyky. Při tom postupujte takto:! Otevřete krytku. Stiskněte současně klávesy "Zobrazení", "Vytápěcí okruh" a "Zpět". SERVIS MENU JAZYK Na displeji se objeví hlavní nabídka servisní programové roviny označená jako "SERVIS MENU". Stisknutím klávesy "Zobrazení" zvolte "Servis menu jazyk". Držte klávesu "Zobrazení" stisknutou a otočným knoflíkem zvolte požadovaný jazyk. JAZYK CESTINA Na displeji se objeví zvolený jazyk. Uvolněte klávesu "Zobrazení". Zvolený jazyk je uložen do paměti. Veškeré informace na displeji budou nyní zobrazovány ve zvoleném jazyce.! Opakovaným (2x) stisknutím klávesy "Zpět" nebo zavřením krytky se vrátíte ke standardnímu zobrazení. 24

25 Základní funkce 7 7 Základní funkce V této kapitole najdete informace o základních funkcích ovládací jednotky a jejich použití. Základní funkce jsou tyto: nastavení druhu provozu (provozního režimu) nastavení teploty vytápěné místnosti nastavení teploty teplé užitkové vody jednorázový ohřev teplé užitkové vody uvedení tepelné dezinfekce do činnosti 7.1 Jednoduchá obsluha Ovládání základních funkcí probíhá pomocí kláves na ovládací klávesnici resp. otočného knoflíku. Příklad: Nastavení požadované teploty vytápěného prostoru Otočným knoflíkem nastavte požadovanou teplotu místnosti (podmínka: krytka přístroje musí při tom být zavřená). Je-li Vám v bytě celkově příliš chladno, zvyšte prostorovou teplotu otočným knoflíkem a ponechte termostatické ventily otopných těles beze změny. UPOZORNĚNÍ PRO UŽIVATELE V případě, že Vaše vytápěcí zařízení disponuje více vytápěcími okruhy, je třeba nejprve zvolit příslušný okruh (viz kap. 8.6 "Volba vytápěcího okruhu" na str. 41). Teprve potom můžete nastavit druh provozu a prostorovou teplotu. 25

26 7 Základní funkce 7.2 Trvalé zobrazení TEP PROSTORU NAMERENO 21.5 Je-li jednotka RC30 v provozu, objeví se na displeji trvalé zobrazení nastavené z výrobního závodu (zde: naměřená teplota místnosti). Jako uživatel máte možnost zvolit i jiné trvalé zobrazení (viz kap. 9.8 "Změna trvalého zobrazení" na str. 77). 7.3 Volba druhu provozu Činnost ovládací jednotky RC30 je možná dvěma způsoby: v automatickém provozu v manuálním provozu Volba automatického provozu V noci se obvykle vytápí méně než přes den. V automatickém provozu přepíná ovládací jednotka samočinně mezi denním provozem (normální vytápěcí provoz) a nočním provozem (tlumený režim). Díky tomu není třeba ráno a večer přestavovat termostatické ventily otopných těles. Časové okamžiky, v nichž Vaše vytápěcí zařízení z denního na noční provoz a obráceně přepíná, jsou ve vytápěcích programech (viz kap. 8.9 "Volba nastaveného vytápěcího programu" na str. 46) předem nastaveny výrobcem. Tato nastavení můžete ovšem Vy sami nebo Váš topenář kdykoliv změnit (viz kap "Změna programu posunutím spínacích bodů" na str. 48). 26

27 Základní funkce 7 Automatický denní a noční provoz V automatickém provozu pracuje Vaše vytápěcí zařízení s jedním vytápěcím programem, tj. v pevně stanovených časech buďto probíhá vytápění, anebo je prostorová teplota utlumena. Okamžik, v němž dochází k přepnutí z nočního na denní provoz (a naopak), se nazývá "spínací bod". Denní provoz 21 C Noční provoz 5:30 22:00 17 C Obr. 5 Střídání nočního a denního provozu v pevně stanovenou dobu Příklad: uvedení automatického provozu do činnosti Stiskněte klávesu "AUT". VYT OKRUH 1 AUTO DEN 21.0 Světelná dioda (LED) klávesy "AUT" se rozsvítí, automatický provoz je v činosti. Kromě toho se rozsvítí buďto LED "Denní provoz" nebo LED "Noční provoz". To závisí na nastavených časech pro denní a noční provoz (viz kap. "K čemu potřebuji vytápěcí program?" na str. 13). Podle toho, který z vytápěcích okruhů jste zvolili, se může na displeji místo "VYT OKRUH 1" objevit rovněž "VYT OKRUH 2" nebo "RC30 VYT OKR" (viz kap.8.6 "Volba vytápěcího okruhu", str. 41). UPOZORNĚNÍ PRO UŽIVATELE V přechodných obdobích (na jaře a na podzim) můžete mít pocit, že je v bytě příliš chladno, ačkoliv vytápěcí zařízení je podle venkovní teploty ve stavu letního provozu (probíhá jen příprava teplé užitkové vody). V takovém případě zvolte manuální provoz, abyste mohli vytápět po hodinách. Ovlivnit můžete rovněž nastavení samočinného přepínání mezi letním a zimním obdobím (viz kap "Nastavení přepínání léto/zima" na str. 79). 27

28 7 Základní funkce Volba manuálního provozu Pokud byste například někdy chtěli vytápět večer déle nebo ráno začít později, můžete zvolit manuální denní nebo noční provoz. Manuální denní provoz můžete použít např. i k vytápění ve chladné dny během letního provozu. K provedení přechodu k manuálnímu provozu stiskněte některou z kláves "Denní provoz" nebo "Noční provoz". Stiskněte klávesu "Denní provoz". VYT OKRUH 1 STALE DEN 21.0 VYT OKRUH 1 STALE NOC 17.0 Světelná dioda (LED) klávesy "Denní provoz" se rozsvítí. Vaše vytápěcí zařízení se nyní stále nachází v denním provozu (normální vytápěcí režim). Stiskněte klávesu "Noční provoz". Světelná dioda (LED) klávesy "Noční provoz" se rozsvítí. Vaše vytápěcí zařízení se nyní stále nachází v nočním provozu (tlumený vytápěcí režim) s nižší prostorovou teplotou. UPOZORNĚNÍ PRO UŽIVATELE V případě, že jste zvolili manuální provoz, dojde k vypnutí ostatních automatických funkcí, např. vytápěcího programu (t. j. neproběhne noční utlumení teploty místnosti) nebo přepínání léto/zima. UPOZORNĚNÍ PRO UŽIVATELE Budete-li se chtít vrátit k automatickému provozu, stiskněte klávesu "AUT". 28

29 Základní funkce Nastavení požadované teploty vytápěného prostoru Otočným knoflíkem můžete nastavit teplotu prostoru, je-li zavřená krytka. Je-li kryt otevřený, stiskněte navíc klávesu "Denní provoz" resp. "Noční provoz". Nastavení má vliv na všechny vytápěcí okruhy přiřazené ovládací jednotce RC30 (viz kap. 8.7 "Nastavení prostorové teploty a druhu provozu jiných okruhů" na str. 43). UPOZORNĚNÍ PRO UŽIVATELE Nastavená prostorová teplota platí pro vytápěcí provoz, který je právě v činosti, tedy buďto pro denní, anebo noční režim. Vytápěcí provoz, který je v daném okamžiku v činnosti, rozeznáte podle rozsvícené zelené světelné diody Nastavení prostorové teploty pro momentální druh provozu Probíhá automatický režim "denní provoz" a chcete změnit nastavenou teplotu místnosti. Podmínka: krytka přístroje musí být zavřená. TEP PROSTORU NASTAVENO 21.0 Otočným knoflíkem nastavte požadovanou teplotu místnosti. Otáčením knoflíku ve směru hodinových ručiček se hodnota zvyšuje, otáčením v opačném směru se hodnota snižuje Nově nastavená teplota místnosti se asi po 2 vteřinách uloží do paměti. Poté se opět objeví nastavené trvalé zobrazení. 29

30 7 Základní funkce Nastavení prostorové teploty pro druh provozu, který není právě v činnosti Prostorovou teplotu můžete nastavit také pro druh provozu, který v dané chvíli není aktivní. Probíhá např. automatický režim "denní provoz" a chcete změnit nastavenou noční teplotu. VYT OKRUH 1 STALE NOC 17.0 Držte stisknutou klávesu "Noční provoz" a otočným knoflíkem nastavte požadovanou teplotu místnosti. Uvolněte klávesu "Noční provoz". Nově nastavená požadovaná teplota místnosti se asi po 2 vteřinách uloží do paměti. Poté se opět objeví trvalé zobrazení. Stiskněte klávesu "AUT". Světelná dioda klávesy "AUT" se rozsvítí, automatický režim je opět v činosti. UPOZORNĚNÍ PRO UŽIVATELE Pokud právě probíhá automatický režim "noční provoz" a chcete nastavit denní provoz, postupujte podle uvedeného návodu a držte při tom navíc stisknutou klávesu "Denní provoz". STALE NOC VYPNUTY Hlášení "VYPNUTY" Pokud Váš topenář nastavil jako druh útlumu "Vypnutý", není žádné nastavení teploty pro noční provoz možné (viz "K čemu potřebuji vytápěcí program?", str. 13). 30

31 Základní funkce Příprava teplé užitkové vody Ovládací jednotka RC30 Vám poskytuje rovněž možnost energeticky úsporného ohřevu teplé vody. Podle nastavení z výrobního závodu začne ohřev teplé užitkové vody samočinně 30 minut před zahájením denního provozu prvního vytápěcího okruhu a skončí se zahájením nočního provozu posledního okruhu (viz obr. 6). Mimo dobu nastavenou v rámci vytápěcího programu je ohřev vody vypnut, t. j. během nočního provozu příprava teplé užitkové vody neprobíhá. Vytápěcí okruh 1 Denní provoz Noční provoz Vytápěcí okruh 2 Denní provoz 6:30 23:00 Noční provoz 6:00 22:00 Obr. 6 Teplá voda Denní provoz Noční provoz 5:30-0:30 60 C Vyp. 23:00 Příprava teplé užitkové vody v závislosti na vytápěcích okruzích (nastavení z výrobního závodu) Teplota vody je pro denní provoz z výrobního závodu nastavena na 60 C. Za účelem úspory energie Vám doporučujeme ohřát zásobník teplé vody jednou ráno před zahájením vytápění a v případě potřeby popř. večer ještě jednou ohřát (viz kap "Jednorázový ohřev teplé užitkové vody" na str. 33). K tomuto účelu lze zadat zvláštní program ohřevu teplé vody (viz kap "Zadání programu přípravy teplé vody" na str. 58). 31

32 7 Základní funkce UPOZORNĚNÍ PRO UŽIVATELE Svítí-li zelená světelná dioda u klávesy "Teplá voda", znamená to pokles teploty vody pod nastavenou hodnotu Nastavení požadované teploty teplé užitkové vody NEBEZPEČÍ OPAŘENÍ VÝSTRAHA! Nejvyšší nastavitelná teplota vody je 80 C. Při teplotách nad 60 C hrozí nebezpečí opaření na místech odběru.! Zeptejte se svého topenáře, jaká je nejvyšší nastavená teplota teplé užitkové vody anebo ji sami zkontrolujte. TEPLOTA TUV NASTAVENO 60 Teplotu teplé užitkové vody změníte takto: Držte stisknutou klávesu "Teplá voda" a otočným knoflíkem nastavte požadovanou teplotu vody. Uvolněte klávesu "Teplá voda". Nově nastavená teplota teplé užitkové vody se ihned uloží do paměti. Poté se opět objeví trvalé zobrazení. TEPLOTA TUV NASTAVENO BLOKOV Hlášení "BLOKOV" Objeví-li se na displeji "TEPLOTA TUV NASTAVENO BLOKOV", nelze teplotu vody změnit prostřednictvím ovládací jednotky, nýbrž pouze přímo na kotli.! Zkontrolujte nastavení základní řídicí jednotky BC10 u kotle. Otočným knoflíkem zvolte pro teplotu teplé vody nastavení "Aut". 32

33 Základní funkce Jednorázový ohřev teplé užitkové vody Svítí-li zelená světelná dioda u klávesy "Teplá voda", znamená to pokles teploty teplé vody pod nastavenou hodnotu. Potřebujete-li někdy větší množství teplé vody, postupujte takto: Stiskněte klávesu "Teplá voda". Světelná dioda u klávesy "Teplá voda" se rozsvítí, jednorázový ohřev vody začne. JEDORAZOVY OHREV TUV AKTIV V závislosti na velikosti zásobníku a výkonu vytápěcího kotle trvá příprava teplé užitkové vody asi 10 až 30 minut. U průtokových resp. kombinovaných ohřívačů vody je teplá užitková voda k dispozici téměř ihned. UPOZORNĚNÍ PRO UŽIVATELE Pokud došlo ke spuštění této funkce omylem, stiskněte klávesu "Teplá voda" ještě jednou. Dohřívání se pak přeruší. 33

34 7 Základní funkce Aktivování termické dezinfekce Je-li funkce "Termická dezinfekce" uvedena do aktivního stavu, dojde jednou týdně nebo denně k zahřátí vody na teplotu postačující ke zničení choroboplodných zárodků (např. legionel). Stiskněte klávesu "Teplá voda" a držte ji stisknutou. Otevřete krytku. Otočným knoflíkem zvolte "ANO". Termická dezinfekce pak zahájí činnost a podle nastavení z výrobního závodu ohřeje každé úterý v 1:00 hod. vodu na teplotu 70 C. THERMICKA DEZINFEKCE ANO Uvolněte klávesu "Teplá voda". Proces termické dezinfekce se nespustí ihned, nýbrž teprve v nastavený den a v nastavenou hodinu (viz kap. 9.7 "Termická dezinfekce" na str. 76). NEBEZPEČÍ OPAŘENÍ VÝSTRAHA! Během termické dezinfekce dochází k ohřevu vody nad 60 C. Vzniká nebezpečí opaření na místech odběru.! Po dobu dezinfekce a po ní proto odebírejte pouze smíšenou teplou vodu. Nezapomeňte, že u moderních jednopákových armatur může v obvyklé poloze vytékat příliš horká voda.! U armatur s dvěma kohouty neotvírejte nikdy pouze teplou vodu. 34

35 Rozšířené funkce 8 8 Rozšířené funkce Tato kapitola blíže vysvětluje soubor rozšířených funkcí. Rozšířené funkce jsou potřebné ke změnám původního nastavení vytápěcího zařízení. K dispozici jsou Vám např. tyto funkce: zobrazení okamžitých provozních hodnot Vašeho vytápěcího zařízení nastavení hodin nastavení data volba vytápěcího okruhu nastavení prostorové teploty a provozního režimu ostatních okruhů volba určitého vytápěcího programu a jeho přizpůsobení individuálním zvyklostem nastavení určitého teplovodního nebo cirkulačního programu změna trvalého zobrazení Klávesy rozšířených funkcí se nacházejí za krytkou ovládací jednotky. 35

36 8 Rozšířené funkce 8.1 Klávesy rozšířených funkcí Obr. 7 Poz. 1: Poz. 2: Poz. 3: Poz. 4: Poz. 5: Poz. 6: Klávesy rozšířených funkcí Klávesa "Zobrazení" Klávesa "Hodiny" Klávesa "Den v týdnu" Klávesa "Prog" Klávesa "Vytápěcí okruh" Klávesa "Zpět" 36

37 Rozšířené funkce Obsluha rozšířených funkcí Prostřednictvím souboru rozšířených funkcí má uživatel přístup k další rovině obsluhy. Práce s nimi se zakládá na principu "stisknutím zvolit a otáčením nastavit". Postup obsluhy je vždy podobný:! Otevřete krytku. Držte stisknutou příslušnou klávesu, např. klávesu "Hodiny", a zároveň otáčejte knoflíkem. Otáčením knoflíku se hodnoty mění, jsou zobrazeny na displeji a blikají. Uvolněte klávesu. Změněné hodnoty se uloží do paměti. 8.3 Zobrazení provozních hodnot Okamžité (momentální) nastavení provozních hodnot vytápěcího kotle, zvoleného okruhu a celého zařízení si můžete dát zobrazit na displeji a tím je kontrolovat.! Otevřete krytku. Otáčejte knoflíkem ve směru hodinových ručiček. Na displeji se objeví postupně tyto provozní hodnoty: "TEP PROSTORU NAMERENO": naměřená prostorová teplota "ZADAN T PROS": nastavená prostorová teplota a druh provozu "TYP PROVOZU": nastavený druh provozu a vytápěcí okruh "TEPLOTA- KOTEL": "VENKOVNI TEPLOTA": naměřená teplota kotle naměřená teplota vně budovy 37

38 8 Rozšířené funkce "TEPLOTA TUV NAMERENO": "TEPLOTA TUV NASTAVENO": "TYP PROVOZU TUV": naměřená teplota teplé užitkové vody nastavená teplota teplé užitkové vody zvolený druh provozu pro přípravu teplé užitkové vody "TUV NABIJENI": nabíjecí čerpadlo zásobníku teplé vody je zapnuto, nebo vypnuto "TUV CIRKULACE": cirkulační čerpadlo je zapnuto, nebo vypnuto Shora uvedené hodnoty pro přípravu teplé vody jsou zobrazeny pouze tehdy, je-li součástí zařízení i teplovodní okruh. "TEPLOTA VYSTUPU": naměřená teplota vytápěcího okruhu (jen v případě instalace okruhu 2) "DATUM": aktuální datum "HODINY": aktuální denní čas "PROVOZNI HOD": provozní hodiny Stupeň 1 Stupeň 2 (je-li k dispozici) "TEPLOTA SPALIN": "POUZITY REGULATOR": naměřená teplota spalin (je-li k dispozici) regulátor Vašeho vytápěcího zařízení "POUZITE OVLADANI": ovládací jednotka Vašeho vytápěcího zařízení 38

39 Rozšířené funkce Nastavení data Bezchybná činnost Vašeho vytápěcího zařízení vyžaduje zadání přesného data. Proto je nutné např. po delším výpadku proudu datum na ovládací jednotce znovu nastavit.! Otevřete krytku. Držte stlačenou klávesu "Den v týdnu" a otočným knoflíkem nastavte příslušné datum. Den v týdnu se změní samočinně rovněž. Uvolněte klávesu "Den v týdnu". Držte opět stlačenou klávesu "Den v týdnu" a otočným knoflíkem nastavte příslušný měsíc. Uvolněte klávesu "Den v týdnu". Držte opět stlačenou klávesu "Den v týdnu" a otočným knoflíkem nastavte příslušný rok. NASTAV DATUM STREDA Uvolněte klávesu "Den v týdnu". Nově nastavené datum je uloženo do paměti. UPOZORNĚNÍ PRO UŽIVATELE Nezobrazí-li se během zadávání data den v týdnu, znamená to, že bylo zadáno neplatné datum, např Toto datum nebude uloženo do paměti. 39

40 8 Rozšířené funkce 8.5 Nastavení hodin Bezchybná činnost Vašeho vytápěcího zařízení vyžaduje zadání přesného času. Proto je nutné např. po delším výpadku proudu na ovládací jednotce hodiny znovu nastavit. NASTAVENI HODIN 14:28:00! Otevřete krytku. Držte stlačenou klávesu "Hodiny" a otočným knoflíkem nastavte okamžitý čas. Uvolněte klávesu "Hodiny". Nově nastavený čas se uloží do paměti. UPOZORNĚNÍ PRO UŽIVATELE Hodiny pokračují v činnosti i po případném výpadku el. proudu, a to přibližně 10 hodin; za předpokladu, že ovládací jednotka byla předtím zásobena proudem alespoň po dobu šesti hodin. Objeví-li se na displeji při otevřené krytce "CAS NENI NASTAVEN" resp. "DATUM NENI NASTAVEN", je třeba nastavit hodiny resp. datum znovu. 40

41 Rozšířené funkce Volba vytápěcího okruhu Vaše vytápěcí zařízení může být vybaveno několika vytápěcími okruhy. Přejete-li si změnit nastavení některých parametrů např. vytápěcího programu, musíte nejprve zvolit vytápěcí okruh, jehož nastavení se má změnit. Podle výbavy vytápěcího zařízení lze zvolit tyto vytápěcí okruhy: vytápěcí okruhy v rámci RC30 (tj. všechny okruhy přiřazené ovládací jednotce RC30, viz "Vytápěcí okruhy v rámci RC30" na str. 42) vytápěcí okruh 1 (nesmíšený okruh) vytápěcí okruh 2 (smíšený okruh) teplá užitková voda cirkulace VYT OKRUH VYT OKRUH#1! Otevřete krytku. Držte stisknutou klávesu "Vytápěcí okruh" a otočným knoflíkem zvolte požadovaný okruh. Uvolněte klávesu "Vytápěcí okruh". Zobrazený vytápěcí okruh je zvolen. UPOZORNĚNÍ PRO UŽIVATELE Po uzavření krytky nebo pět minut po ukončení poslední obsluhy dojde automaticky ke zvolení toho vytápěcího okruhu, jenž spadá do oblasti činnosti jednotky RC30. Je-li pro každý okruh napojena samostatná ovládací jednotka, bude zvolen vytápěcí okruh 1. 41

42 8 Rozšířené funkce Vytápěcí okruhy v rámci RC30 Ovládací jednotka RC30 je schopna obsluhovat najednou několik vytápěcích okruhů. Tyto okruhy jsou zahrnuty pod souhrnný název "Vytápěcí okruhy v rámci RC30". Na displeji se objeví "RC30 VYT OKR" jako možnost volby, chcete-li nastavit některou z těchto funkcí: druh provozu požadovaná prostorová teplota dovolená svátek párty přestávka přepínání léto/zima Přestože všechny tyto okruhy jsou shrnuty v jedno, lze jejich funkce nastavovat jednotlivě. Výjimka: druh provozu a požadovaná prostorová teplota se dají zadat společně pouze pro "RC30 VYT OKR". Vytápěcí programy lze volit pouze pro každý vytápěcí okruh jednotlivě. UPOZORNĚNÍ PRO UŽIVATELE Funkci "RC30 VYT OKR" nelze zvolit, je-li Vaše otopná soustava vybavena pouze jedním vytápěcím okruhem, nebo samostatnými ovládacími jednotkami pro každý okruh. Váš topenář musí přiřadit jak vytápěcímu okruhu 1, tak vytápěcímu okruhu 2 ovládací jednotku RC30 jako dálkové ovládání. 42

43 Rozšířené funkce Nastavení prostorové teploty a druhu provozu jiných okruhů Vaše vytápěcí zařízení může být vybaveno několika vytápěcími okruhy. Přejete-li si změnit prostorovou teplotu nebo druh provozu jiného než naposledy zvoleného vytápěcího okruhu, musíte nejprve příslušný okruh zvolit. Podle výbavy vytápěcího zařízení lze zvolit tyto vytápěcí okruhy: vytápěcí okruhy v rámci RC30 ("RC30 VYT OKR", všechny okruhy, přiřazené ovládací jednotce RC30 viz "Vytápěcí okruhy v rámci RC30" na str. 42) vytápěcí okruh 1 nebo 2 (odpadá, je-li jednotce RC30 přiřazeno více okruhů) Je-li ovládací jednotce RC30 přiřazeno více vytápěcích okruhů, lze prostorovou teplotu resp. druh provozu těchto okruhů nastavit pouze společně. Jinak se objeví hlášení "RC30 VYBER VYT OKRUH". V tomto případě zvolte "RC30 VYT OKR". VYT OKRUH VYT OKRUH#2! Otevřete krytku. Držte stisknutou klávesu "Vytápěcí okruh" a otočným knoflíkem zvolte příslušný okruh (zde: "VYT OKRUH 2"). Uvolněte klávesu "Vytápěcí okruh". Zobrazený vytápěcí okruh je zvolen. TEP PROSTORU NAMERENO 21.5 Jakmile je zvolen vytápěcí okruh, přejde displej zpět do trvalého zobrazení. 43

44 8 Rozšířené funkce VYT OKRUH#2 AUTO DEN 20.0 Automatický provoz Držte stisknutou klávesu "AUT" a otočným knoflíkem zvolte požadovanou teplotu (zde: "20 C") pro daný vytápěcí okruh. Uvolněte tlačítko, zadání se uloží do paměti. Tento vytápěcí okruh se nyní nachází v automatickém režimu, jeho prostorová teplota je nastavena na 20 C. Poté se opět objeví nastavené trvalé zobrazení. Manuální provoz VYT OKRUH#2 STALE DEN 20.0 VYT OKRUH#2 STALE NOC 16.0 Stiskněte některou z kláves "Denní provoz" nebo "Noční provoz" namísto klávesy "AUT": Držte stisknutou klávesu "Denní provoz" a otočným knoflíkem zvolte požadovanou prostorovou teplotu (zde: "20 C") pro daný vytápěcí okruh. Zelená světelná dioda u klávesy "Denní provoz" se rozsvítí. Tento vytápěcí okruh se nyní nachází ve stálém denním provozu (normální vytápěcí režim). Držte stisknutou klávesu "Noční provoz" a otočným knoflíkem zvolte požadovanou prostorovou teplotu (zde: "16 C") pro daný vytápěcí okruh. Světelná dioda u klávesy "Noční provoz" se rozsvítí. Tento vytápěcí okruh se nyní nachází ve stálém nočním provozu (utlumený režim) o snížené teplotě. 44

45 Rozšířené funkce Volba a změna vytápěcího programu Co je vytápěcí program? Vytápěcí program zajišt uje automatické střídání jednotlivých druhů provozu (denní a noční provoz) v předem stanovených časech. V nastavení z výrobního závodu určuje vytápěcí program i dobu pro přípravu teplé vody a činnost cirkulačního čerpadla. Uživatel však může zadat samostatné programy těchto dvou činností. Dříve než zvolíte určitý vytápěcí program, ujasněte si následující požadavky: v kterou hodinu má být ráno teplo? Je tento okamžik závislý na dnu v týdnu? jsou dny, ve kterých přes den nechcete vytápět? od které doby večer již nebudete vytápění potřebovat? I to může záviset na dnu v týdnu. S ovládací jednotkou RC30 Vám Buderus nabízí osm různých předem nastavených vytápěcích programů k přímé volbě. UPOZORNĚNÍ PRO UŽIVATELE Po uvedení do provozu zkontrolujte, zda zvolený vytápěcí program vyhovuje Vašim životním návykům. V případě, že tomu tak není, máte několik možností si vytápěcí program přizpůsobit tak, aby výsledný tepelný komfort a úspora energie byly v optimálním vztahu. Doba potřebná k vytopení Vašeho bytu Potrvá různě dlouho, než vytápěcí zařízení Vaše místnosti vyhřeje. Závisí to na venkovní teplotě, tepelné izolaci budovy a poklesu prostorové teploty. Funkce "Optimalizace" ovládací jednotky RC30 převezme úkol výpočtu různých dob vyhřátí prostoru. Zeptejte se svého topenáře, zda tuto funkci uvedl do činnosti. Pokud ano, zbývá Vám ve vytápěcích programech již jen zadat časové body, od kterých chcete mít teplo. 45

46 8 Rozšířené funkce 8.9 Volba nastaveného vytápěcího programu Ovládací jednotka RC30 je vybavena osmi různými předem nastavenými vytápěcími programy. Přehled časů nastavených programů najdete na následující straně. Je na Vás přezkoumat, který z nich se nejlépe hodí k Vašim potřebám. Vezměte při tom v úvahu především počet spínacích bodů a rovněž s nimi spojené denní doby. Z výrobního závodu je nastaven vytápěcí program "PROG RODINA". VOLBA PROGR PROG RODINA! Otevřete krytku.! Zvolte vytápěcí okruh (viz. kap. 8.6 "Volba vytápěcího okruhu" na str. 41). Držte stisknutou klávesu "Prog". Jako první se objeví okruh, pro který volíte vytápěcí program. Asi po dvou vteřinách se objeví název momentálně nastaveného programu. Otočným knoflíkem zvolte požadovaný vytápěcí program. Uvolněte klávesu "Prog". Nově zvolený program je nyní uložen do paměti; zobrazí se první spínací bod. Stiskněte klávesu "Zpět". Displej přejde do stavu trvalého zobrazení. UPOZORNĚNÍ PRO UŽIVATELE Zvolený vytápěcí program je účinný jen v tom případě, že je nastaven automatický provoz (viz. kap "Volba automatického provozu" na str. 26). 46

47 Rozšířené funkce Přehled předem nastavených vytápěcích programů Název programu Den v týdnu Zapnuto Vypnuto Zapnuto Vypnuto Zapnuto Vypnuto "PROG RODINA" "PROG RANO" Ranní směna "PROG VECER" Odpolední směna "PROG DOPOLED" Polodenní práce dopoledne "PROG ODPOLED" Polodenní práce odpoledne "PROG POLEDNE" Polední pobyt doma "PROG SINGL" Po Čt Pá So Ne Po Čt Pá So Ne Po Pá So Ne Po Čt Pá So Ne Po Čt Pá So Ne Po Čt Pá So Ne Po Čt Pá So Ne 5:30 5:30 6:30 7:00 4:30 4:30 6:30 7:00 6:30 6:30 7:00 5:30 5:30 6:30 7:00 6:00 6:00 6:30 7:00 6:00 6:00 6:00 7:00 6:00 6:00 7:00 8:00 22:00 23:00 23:30 22:00 22:00 23:00 23:30 22:00 23:00 23:30 23:00 8:30 8:30 23:30 22:00 11:30 11:30 23:30 22:00 8:00 8:00 23:00 22:00 8:00 8:00 23:30 22:00 "PROG SENIOR" Po Ne 5:30 22:00 12:00 12:00 16:00 15:00 11:30 11:30 16:00 15:00 22:00 23:00 22:00 23:00 13:00 23:00 22:00 23:00 17:00 22:00 "PROG NOVY" Zde můžete zadat svůj vlastní program: "PROG VLASTNI" V případě, že Vám žádný z těchto předem nastavených vytápěcích programů nevyhovuje, můžete některý z nich buďto sami změnit, nechat změnit topenářskou firmou, anebo zadat úplně nový program (viz. kap "Sestavení nového vytápěcího programu" na str. 51). Tento nový program bude uložen v nabídce "PROG VLASTNI". Tab. 1 Nastavené vytápěcí programy ("Zapnuto" = denní provoz, "Vypnuto" = noční provoz) 47

48 8 Rozšířené funkce 8.11 Změna programu posunutím spínacích bodů Pokud Vám spínací body, t. j. doby v nastaveném vytápěcím programu, kdy program přepíná mezi denním a nočním provozem, vyhovují pouze částečně, můžete je změnit nebo nechat změnit topenářskou firmou. Změněný program bude uložen pod názvem "PROG VLASTNI". Zde je Vám k dispozici odpovídající místo v paměti. "PROG RODINA" Denní provoz Noční provoz 5:30 22:00 Nový program "PROG VLASTNI" Denní provoz Noční provoz 6:00 23:00 Obr. 8 Změna spínacího bodu z 5:30 na 6:00 hod. a z 22:00 na 23 hod. (příklad) Další text popisuje na příkladu změnu spínacích bodů vytápěcího programu "PROG RODINA" pro dny pondělí až čtvrtek.! Otevřete krytku.! Zvolte vytápěcí okruh (viz. kap. 8.6 "Volba vytápěcího okruhu" na str. 41). 48

49 Rozšířené funkce 8 VOLBA PROGR PROGR RODINA Držte stisknutou klávesu "Prog" a otočným knoflíkem zvolte příslušný vytápěcí program. Uvolněte klávesu "Prog". SPINACI BOD ZAP PO 05:30 Objeví se první spínací bod (pondělí, 5:30 hod.). Držte stisknutou klávesu "Hodiny" a otočným knoflíkem nastavte požadovanou denní dobu. Příklad: "06:00". Uvolněte klávesu "Hodiny". Nově nastavený čas spínacího bodu "ZAP" je uložen do paměti. Otáčejte dál knoflíkem, až se na displeji zobrazí další spínací bod. Objeví se spínací bod "VYP" pro pondělí. Nyní můžete změnit časový údaj spínacího bodu "VYP". Držte stisknutou klávesu "Hodiny" a otočným knoflíkem nastavte požadovanou denní dobu. Příklad: "23:00". Uvolněte klávesu "Hodiny". Nově nastavený čas spínacího bodu "VYP" je uložen do paměti. 49

50 8 Rozšířené funkce Další spínací bod Otáčejte knoflíkem dál, až se na displeji zobrazí další spínací bod. Objeví se další spínací bod (úterý, 5:30 hod.). Změňte i tyto body na 6:00 a 23:00 hod. Tímto způsobem zadejte nové spínací body pro všechny dny až do čtvrtka včetně. Nyní se ve dnech pondělí až čtvrtek bude vytápět od 06:00 do 23:00 hodin. Stiskněte klávesu "Zpět". Změněný vytápěcí program bude uložen do paměti pod názvem "PROG VLASTNI". Tím dojde k přepsání případně již existujícího jiného vlastního programu. UPOZORNĚNÍ PRO UŽIVATELE Stisknete-li namísto klávesy "Hodiny" tlačítko "Den v týdnu", můžete změnit nastavení dne v týdnu. Stisknete-li namísto klávesy "Den v týdnu" nebo "Hodiny" tlačítko "Zobrazení", můžete změnit stav sepnutí("zap"/"vyp"). Stav sepnutí určuje druh provozu: "ZAP" = denní provoz, "VYP" = noční provoz. Zkontrolujte, aby ke každému bodu zapnutí existoval i bod vypnutí, aby vytápěcí zařízení skutečně opět přešlo do nočního režimu. 50
