1 DLP projektor NP4000/NP4001 Návod k obsluze

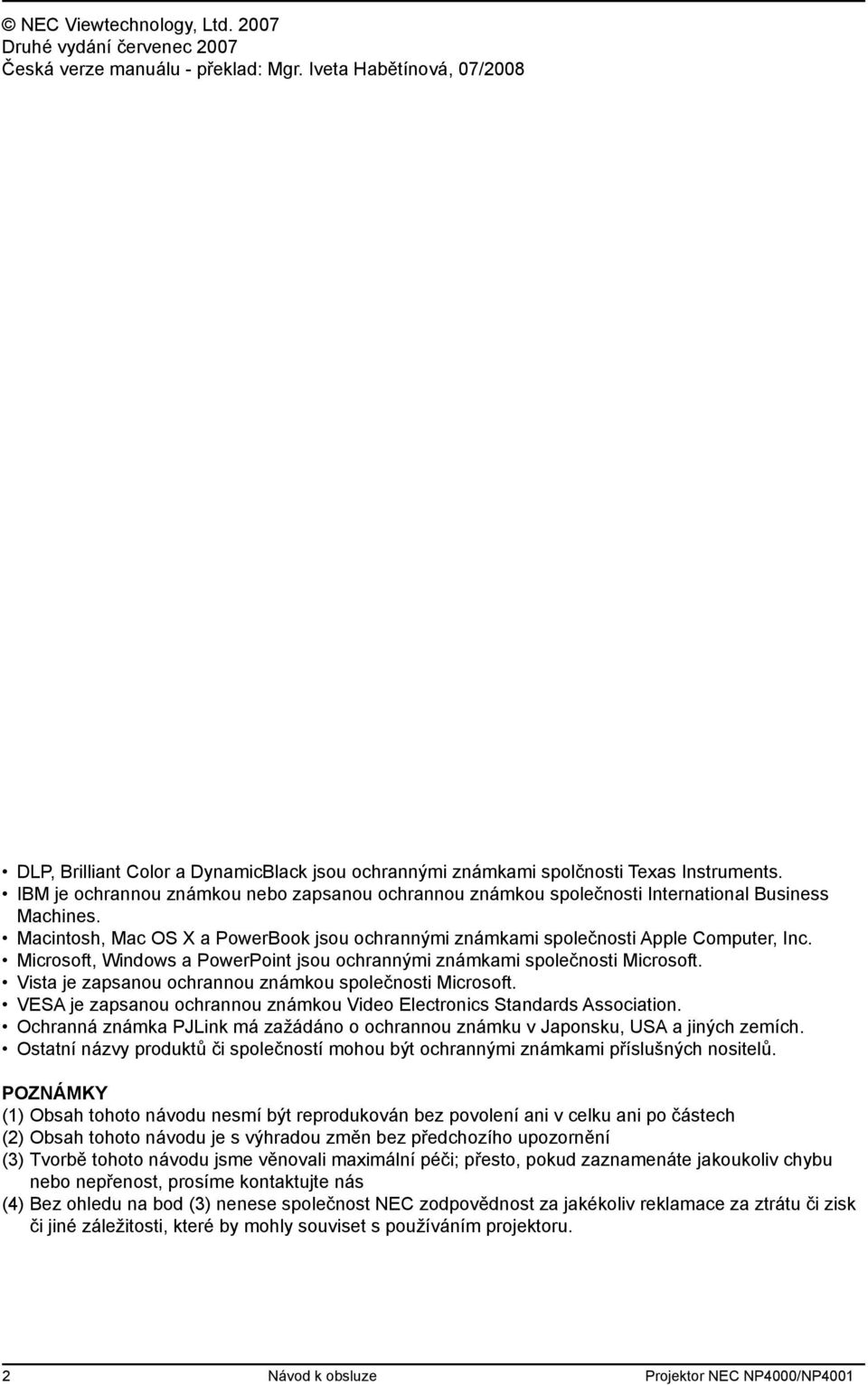

2 NEC Viewtechnology, Ltd Druhé vydání červenec 2007 Česká verze manuálu - překlad: Mgr. Iveta Habětínová, 07/2008 DLP, Brilliant Color a DynamicBlack jsou ochrannými známkami spolčnosti Texas Instruments. IBM je ochrannou známkou nebo zapsanou ochrannou známkou společnosti International Business Machines. Macintosh, Mac OS X a PowerBook jsou ochrannými známkami společnosti Apple Computer, Inc. Microsoft, Windows a PowerPoint jsou ochrannými známkami společnosti Microsoft. Vista je zapsanou ochrannou známkou společnosti Microsoft. VESA je zapsanou ochrannou známkou Video Electronics Standards Association. Ochranná známka PJLink má zažádáno o ochrannou známku v Japonsku, USA a jiných zemích. Ostatní názvy produktů či společností mohou být ochrannými známkami příslušných nositelů. POZNÁMKY (1) Obsah tohoto návodu nesmí být reprodukován bez povolení ani v celku ani po částech (2) Obsah tohoto návodu je s výhradou změn bez předchozího upozornění (3) Tvorbě tohoto návodu jsme věnovali maximální péči; přesto, pokud zaznamenáte jakoukoliv chybu nebo nepřenost, prosíme kontaktujte nás (4) Bez ohledu na bod (3) nenese společnost NEC zodpovědnost za jakékoliv reklamace za ztrátu či zisk či jiné záležitosti, které by mohly souviset s používáním projektoru. 2 Návod k obsluze Projektor NEC NP4000/NP4001

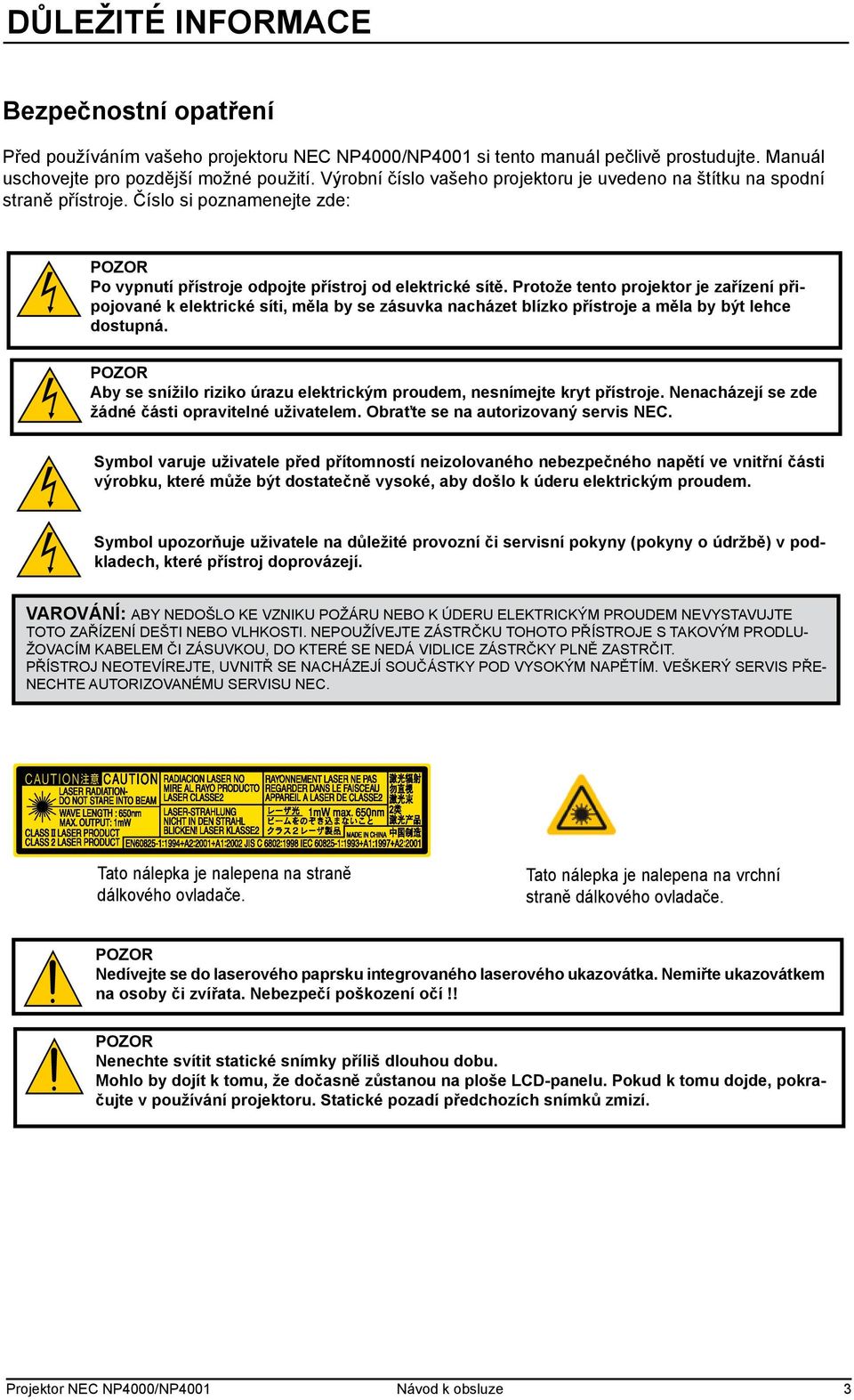

3 Důležité informace Bezpečnostní opatření Před používáním vašeho projektoru NEC NP4000/NP4001 si tento manuál pečlivě prostudujte. Manuál uschovejte pro pozdější možné použití. Výrobní číslo vašeho projektoru je uvedeno na štítku na spodní straně přístroje. Číslo si poznamenejte zde: POZOR Po vypnutí přístroje odpojte přístroj od elektrické sítě. Protože tento projektor je zařízení připojované k elektrické síti, měla by se zásuvka nacházet blízko přístroje a měla by být lehce dostupná. POZOR Aby se snížilo riziko úrazu elektrickým proudem, nesnímejte kryt přístroje. Nenacházejí se zde žádné části opravitelné uživatelem. Obraťte se na autorizovaný servis NEC. Symbol varuje uživatele před přítomností neizolovaného nebezpečného napětí ve vnitřní části výrobku, které může být dostatečně vysoké, aby došlo k úderu elektrickým proudem. Symbol upozorňuje uživatele na důležité provozní či servisní pokyny (pokyny o údržbě) v podkladech, které přístroj doprovázejí. VAROVÁNÍ: ABY NEDOŠLO KE VZNIKU POŽÁRU NEBO K ÚDERU ELEKTRICKÝM PROUDEM NEVYSTAVUJTE TOTO ZAřÍZENÍ DEŠTI NEBO VLHKOSTI. NEPOUŽÍVEJTE ZÁSTRčKU tohoto přístroje S TAKOVÝM PRODLU- ŽOVACÍM KABELEM či ZÁSUVKOU, DO KTERÉ SE NEDÁ VIDLICE ZÁSTRčKY PLNě ZASTRčIT. Přístroj neotevírejte, uvnitř se nacházejí součástky pod vysokým napětím. Veškerý servis přenechte autorizovanému servisu NEC. Tato nálepka je nalepena na straně dálkového ovladače. Tato nálepka je nalepena na vrchní straně dálkového ovladače. POZOR Nedívejte se do laserového paprsku integrovaného laserového ukazovátka. Nemiřte ukazovátkem na osoby či zvířata. Nebezpečí poškození očí!! POZOR Nenechte svítit statické snímky příliš dlouhou dobu. Mohlo by dojít k tomu, že dočasně zůstanou na ploše LCD-panelu. Pokud k tomu dojde, pokračujte v používání projektoru. Statické pozadí předchozích snímků zmizí. Projektor NEC NP4000/NP4001 Návod k obsluze 3

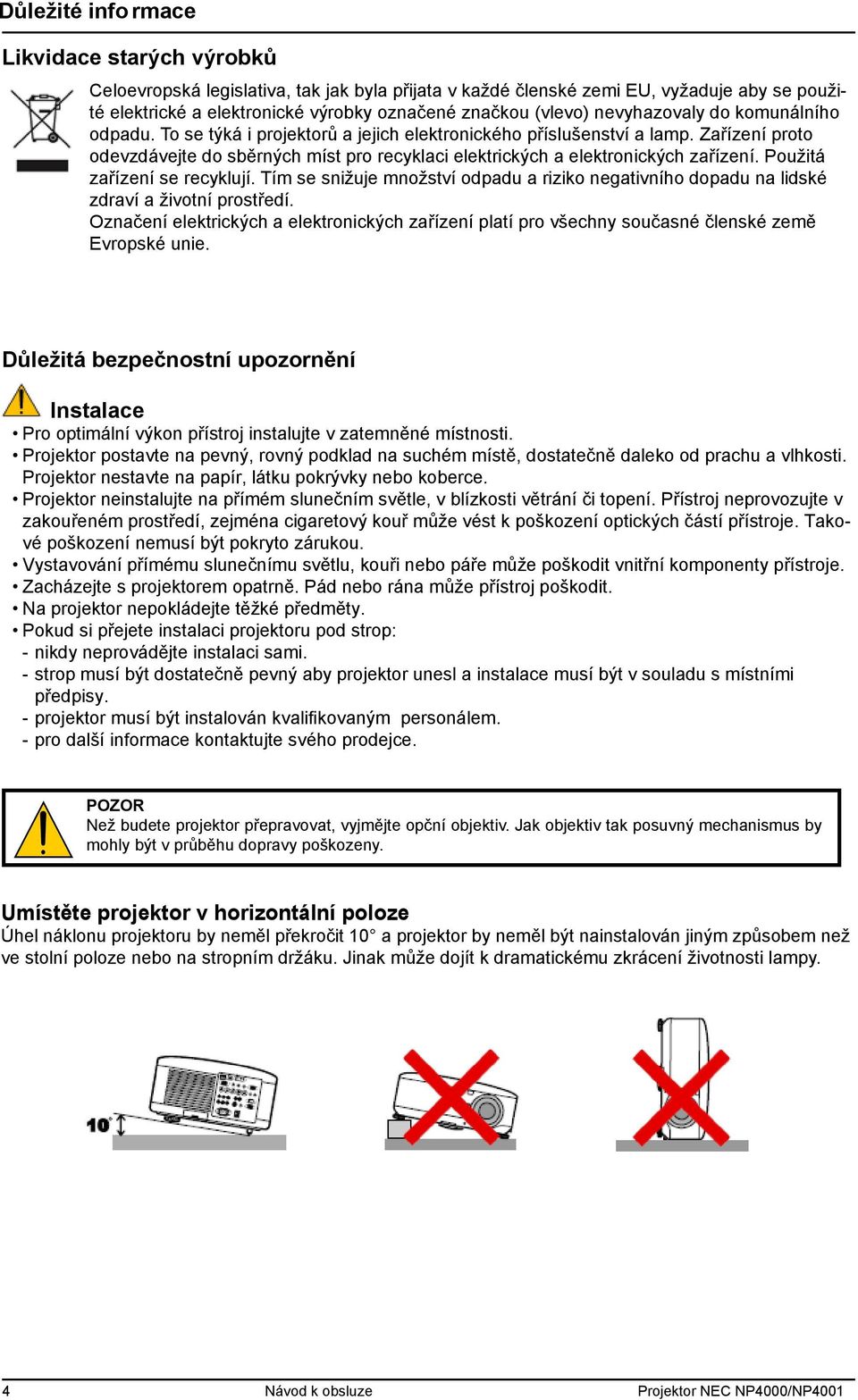

4 Důležité info rmace Likvidace starých výrobků Celoevropská legislativa, tak jak byla přijata v každé členské zemi EU, vyžaduje aby se použité elektrické a elektronické výrobky označené značkou (vlevo) nevyhazovaly do komunálního odpadu. To se týká i projektorů a jejich elektronického příslušenství a lamp. Zařízení proto odevzdávejte do sběrných míst pro recyklaci elektrických a elektronických zařízení. Použitá zařízení se recyklují. Tím se snižuje množství odpadu a riziko negativního dopadu na lidské zdraví a životní prostředí. Označení elektrických a elektronických zařízení platí pro všechny současné členské země Evropské unie. Důležitá bezpečnostní upozornění Instalace Pro optimální výkon přístroj instalujte v zatemněné místnosti. Projektor postavte na pevný, rovný podklad na suchém místě, dostatečně daleko od prachu a vlhkosti. Projektor nestavte na papír, látku pokrývky nebo koberce. Projektor neinstalujte na přímém slunečním světle, v blízkosti větrání či topení. Přístroj neprovozujte v zakouřeném prostředí, zejména cigaretový kouř může vést k poškození optických částí přístroje. Takové poškození nemusí být pokryto zárukou. Vystavování přímému slunečnímu světlu, kouři nebo páře může poškodit vnitřní komponenty přístroje. Zacházejte s projektorem opatrně. Pád nebo rána může přístroj poškodit. Na projektor nepokládejte těžké předměty. Pokud si přejete instalaci projektoru pod strop: - nikdy neprovádějte instalaci sami. - strop musí být dostatečně pevný aby projektor unesl a instalace musí být v souladu s místními předpisy. - projektor musí být instalován kvalifikovaným personálem. - pro další informace kontaktujte svého prodejce. POZOR Než budete projektor přepravovat, vyjmějte opční objektiv. Jak objektiv tak posuvný mechanismus by mohly být v průběhu dopravy poškozeny. Umístěte projektor v horizontální poloze Úhel náklonu projektoru by neměl překročit 10 a projektor by neměl být nainstalován jiným způsobem než ve stolní poloze nebo na stropním držáku. Jinak může dojít k dramatickému zkrácení životnosti lampy. 4 Návod k obsluze Projektor NEC NP4000/NP4001

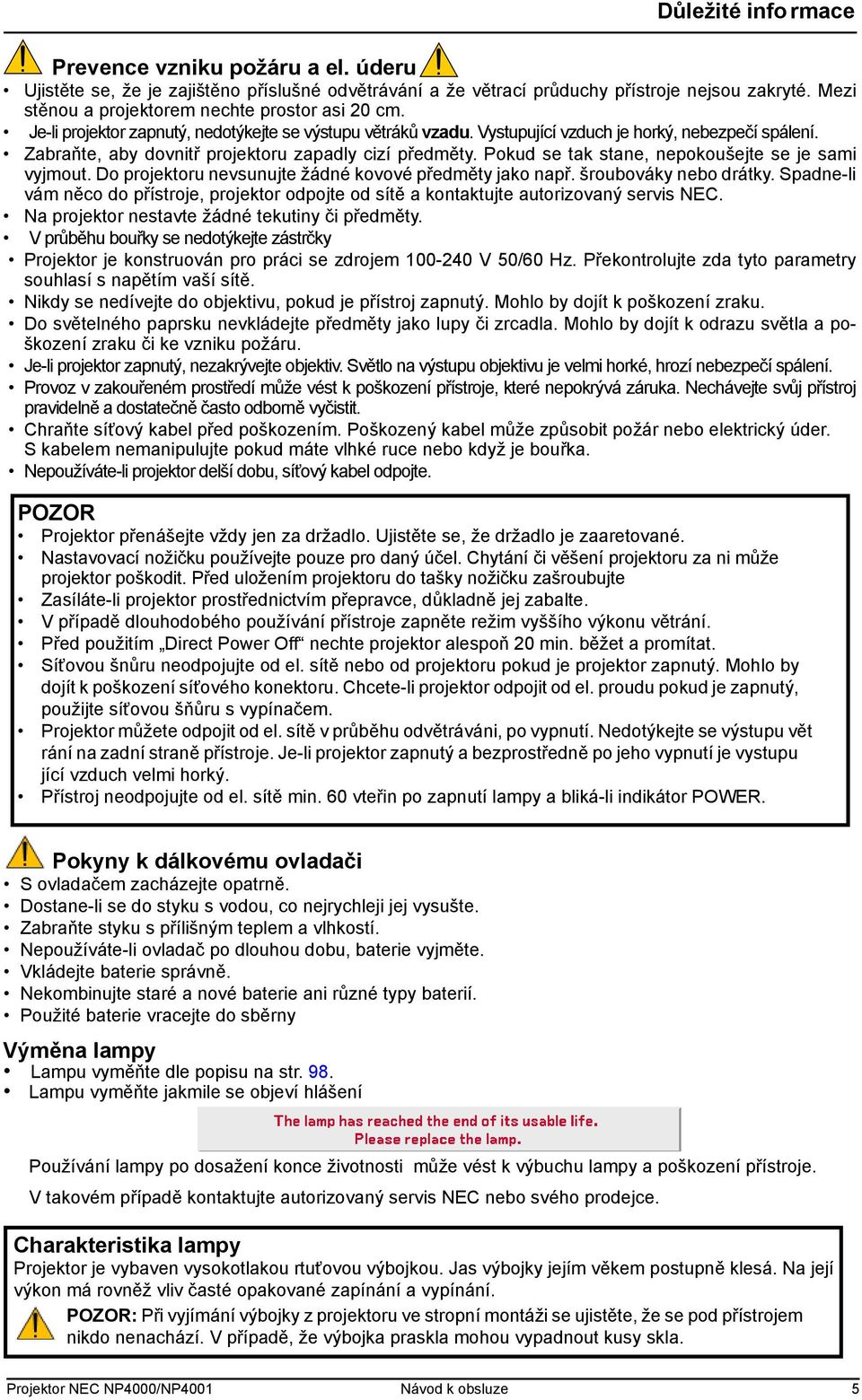

5 Důležité info rmace Prevence vzniku požáru a el. úderu Ujistěte se, že je zajištěno příslušné odvětrávání a že větrací průduchy přístroje nejsou zakryté. Mezi stěnou a projektorem nechte prostor asi 20 cm. Je-li projektor zapnutý, nedotýkejte se výstupu větráků vzadu. Vystupující vzduch je horký, nebezpečí spálení. Zabraňte, aby dovnitř projektoru zapadly cizí předměty. Pokud se tak stane, nepokoušejte se je sami vyjmout. Do projektoru nevsunujte žádné kovové předměty jako např. šroubováky nebo drátky. Spadne-li vám něco do přístroje, projektor odpojte od sítě a kontaktujte autorizovaný servis NEC. Na projektor nestavte žádné tekutiny či předměty. V průběhu bouřky se nedotýkejte zástrčky Projektor je konstruován pro práci se zdrojem V 50/60 Hz. Překontrolujte zda tyto parametry souhlasí s napětím vaší sítě. Nikdy se nedívejte do objektivu, pokud je přístroj zapnutý. Mohlo by dojít k poškození zraku. Do světelného paprsku nevkládejte předměty jako lupy či zrcadla. Mohlo by dojít k odrazu světla a poškození zraku či ke vzniku požáru. Je-li projektor zapnutý, nezakrývejte objektiv. Světlo na výstupu objektivu je velmi horké, hrozí nebezpečí spálení. Provoz v zakouřeném prostředí může vést k poškození přístroje, které nepokrývá záruka. Nechávejte svůj přístroj pravidelně a dostatečně často odborně vyčistit. Chraňte síťový kabel před poškozením. Poškozený kabel může způsobit požár nebo elektrický úder. S kabelem nemanipulujte pokud máte vlhké ruce nebo když je bouřka. Nepoužíváte-li projektor delší dobu, síťový kabel odpojte. POZOR Projektor přenášejte vždy jen za držadlo. Ujistěte se, že držadlo je zaaretované. Nastavovací nožičku používejte pouze pro daný účel. Chytání či věšení projektoru za ni může projektor poškodit. Před uložením projektoru do tašky nožičku zašroubujte Zasíláte-li projektor prostřednictvím přepravce, důkladně jej zabalte. V případě dlouhodobého používání přístroje zapněte režim vyššího výkonu větrání. Před použitím Direct Power Off nechte projektor alespoň 20 min. běžet a promítat. Síťovou šnůru neodpojujte od el. sítě nebo od projektoru pokud je projektor zapnutý. Mohlo by dojít k poškození síťového konektoru. Chcete-li projektor odpojit od el. proudu pokud je zapnutý, použijte síťovou šňůru s vypínačem. Projektor můžete odpojit od el. sítě v průběhu odvětráváni, po vypnutí. Nedotýkejte se výstupu vět rání na zadní straně přístroje. Je-li projektor zapnutý a bezprostředně po jeho vypnutí je vystupu jící vzduch velmi horký. Přístroj neodpojujte od el. sítě min. 60 vteřin po zapnutí lampy a bliká-li indikátor POWER. Pokyny k dálkovému ovladači S ovladačem zacházejte opatrně. Dostane-li se do styku s vodou, co nejrychleji jej vysušte. Zabraňte styku s přílišným teplem a vlhkostí. Nepoužíváte-li ovladač po dlouhou dobu, baterie vyjměte. Vkládejte baterie správně. Nekombinujte staré a nové baterie ani různé typy baterií. Použité baterie vracejte do sběrny Výměna lampy Lampu vyměňte dle popisu na str. 98. Lampu vyměňte jakmile se objeví hlášení Používání lampy po dosažení konce životnosti může vést k výbuchu lampy a poškození přístroje. V takovém případě kontaktujte autorizovaný servis NEC nebo svého prodejce. Charakteristika lampy Projektor je vybaven vysokotlakou rtuťovou výbojkou. Jas výbojky jejím věkem postupně klesá. Na její výkon má rovněž vliv časté opakované zapínání a vypínání. POZOR: Při vyjímání výbojky z projektoru ve stropní montáži se ujistěte, že se pod přístrojem nikdo nenachází. V případě, že výbojka praskla mohou vypadnout kusy skla. Projektor NEC NP4000/NP4001 Návod k obsluze 5

6 obsah Důležité informace...3 Bezpečnostní opatření...3 Důležitá bezpečnostní upozornění ÚVOD Co balení obsahuje? Úvodní informace Názvy částí...10 Pohled zepředu zprava...10 Vrchní pohled...11 Přenášení projektoru...12 Použití držáku...12 Spodní pohled...13 Ovládání objektivu...14 Ovládací panel a stavové kontrolky...15 Instalace baterií do dálkového ovladače...20 Dosah dálkového ovladače...20 Pokyny k dálkovému ovladači...20 Dálkový ovladač v kabelovém režimu Instalace a připojení Nastavení projektoru a proječkní plochy Výběr umístění Instalace a výměna objektivu Projekční vzdálenost a velikost promítací plochy Výměna barevného kolečka Připojování...33 Připojení počítače PC nebo Macintosh...33 Přepnutí na externí monitor u notebooku...33 Připojení externího monitoru...34 Připojení DVD přehrávače s komponentním výstupem...35 Připojení videa nebo přehrávače laserdisků Připojení kabelu k el. síti promítání (základní operace) Zapnutí projektoru...38 Startovací obrazovka - nabídka volby jazyka Výběr zdroje signálu Nastavení velikosti a polohy obrazu...41 Nastavení polohy obrazu - z projektoru...41 Rozsah shiftu (posuvu) objektivu...42 Nastavení polohy obrazu - z dálkového ovladače...43 Nastavení úrovně promítání Automatická optimalizace obrazu RGB...45 Nastavení obrazu pomocí Auto Adjust Ovládání hlasitosti Vypnutí projektoru...46 O funkci Direct Power Off...46 Po použití praktické funkce Vypnutí obrazu a zvuku Zastavení obrazu Ruční ostření a zoom Změna režimu lampy Informace Nastavení polohy/taktu...49 Nastavení polohy/taktu/fáze pomocí menu...49 Korekce trapézového zkreslení pomocí dálkového ovladače Ochrana proti neoprávněnému použití projektoru...52 Zamknutí projektoru...52 Odemknutí projektoru Používání zámku...54 Zámek Kensington Návod k obsluze Projektor NEC NP4000/NP4001

7 5. používání menu v obraze Používání menu Struktura menu Prvky menu Popis & funkce menu [Source] - Zdroj Popis & funkce menu [Adjust] - Přizpůsobit...61 Nabídka Picture (Obraz)...61 Nabídka Image Options (Možnosti obrazu)...62 Aspect Ratio (Poměr stran)...63 Overscan...66 Režim WXGA (pouze NP4001)...66 Nabídka Video Popis & funkce menu [Detail Settings] - Nastavení podrobností...70 General (Obecné)...70 White Balance (Rovnováha bílé) Popis & funkce menu [Setup] - Nastavení...74 General (Obecné)...74 Installation (Instalace)...77 LAN Settings (Nastavení LAN)...83 Options (Možnosti) Popis & funkce menu [Information] - Informace...88 Usage Time (Doba použití)...88 Source (Zdroj)...89 LAN...90 Version Popis & funkce menu [Reset] údržba Čištění projektoru...93 Čištění přístroje...93 Čištění objektivu...93 Čištění filtrů Výměna spotřebních součástí...96 Výměna filtrů...96 Výměna lamp...98 Vynulování (reset) počítadla lampy dodatek Řešení problémů Indikátory Indikátor Power Indikátor Status Indikátor Lamp Obecné problémy a jejich řešení Problémy obrazu Problémy s lampou Problémy s ovládáním Problémy se zvukem specifikace Specifikace projektoru Optické specifikace Elektrické specifikace Mechanické specifikace Specifikace prostředí Směrnice Rozměry Osazení pinů konektoru mini D-sub 15 pin Tabulka kompatibilních vstupních signálů Ovládací kódy a kabelová propojení Ovládací obvod plátna (screen trigger) Provoz s použitím prohlížeče HTTP Projektor NEC NP4000/NP4001 Návod k obsluze 7

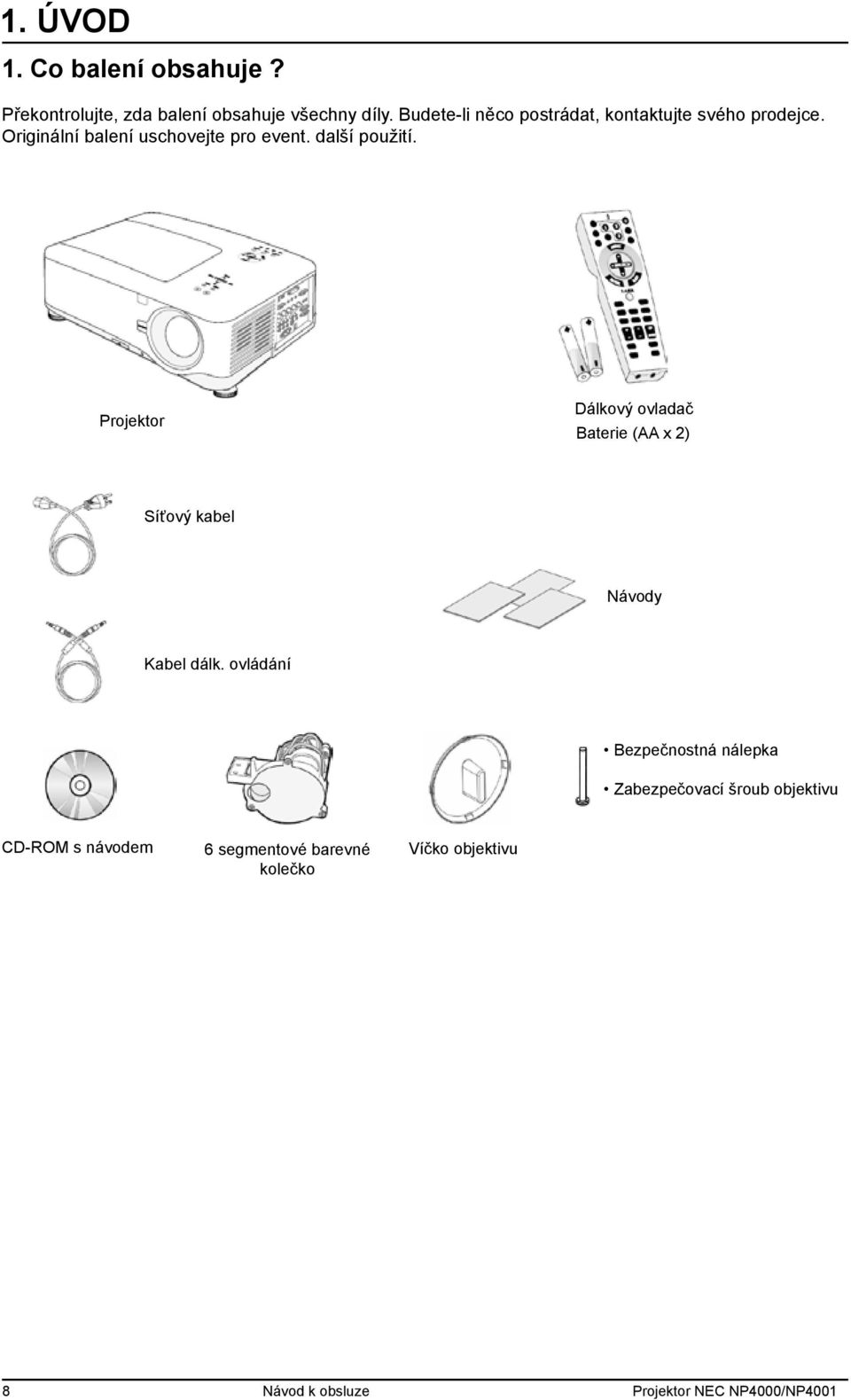

8 1. ÚVOD 1. Co balení obsahuje? Překontrolujte, zda balení obsahuje všechny díly. Budete-li něco postrádat, kontaktujte svého prodejce. Originální balení uschovejte pro event. další použití. Projektor Dálkový ovladač Baterie (AA x 2) Síťový kabel Návody Kabel dálk. ovládání Bezpečnostná nálepka Zabezpečovací šroub objektivu CD-ROM s návodem 6 segmentové barevné kolečko Víčko objektivu 8 Návod k obsluze Projektor NEC NP4000/NP4001

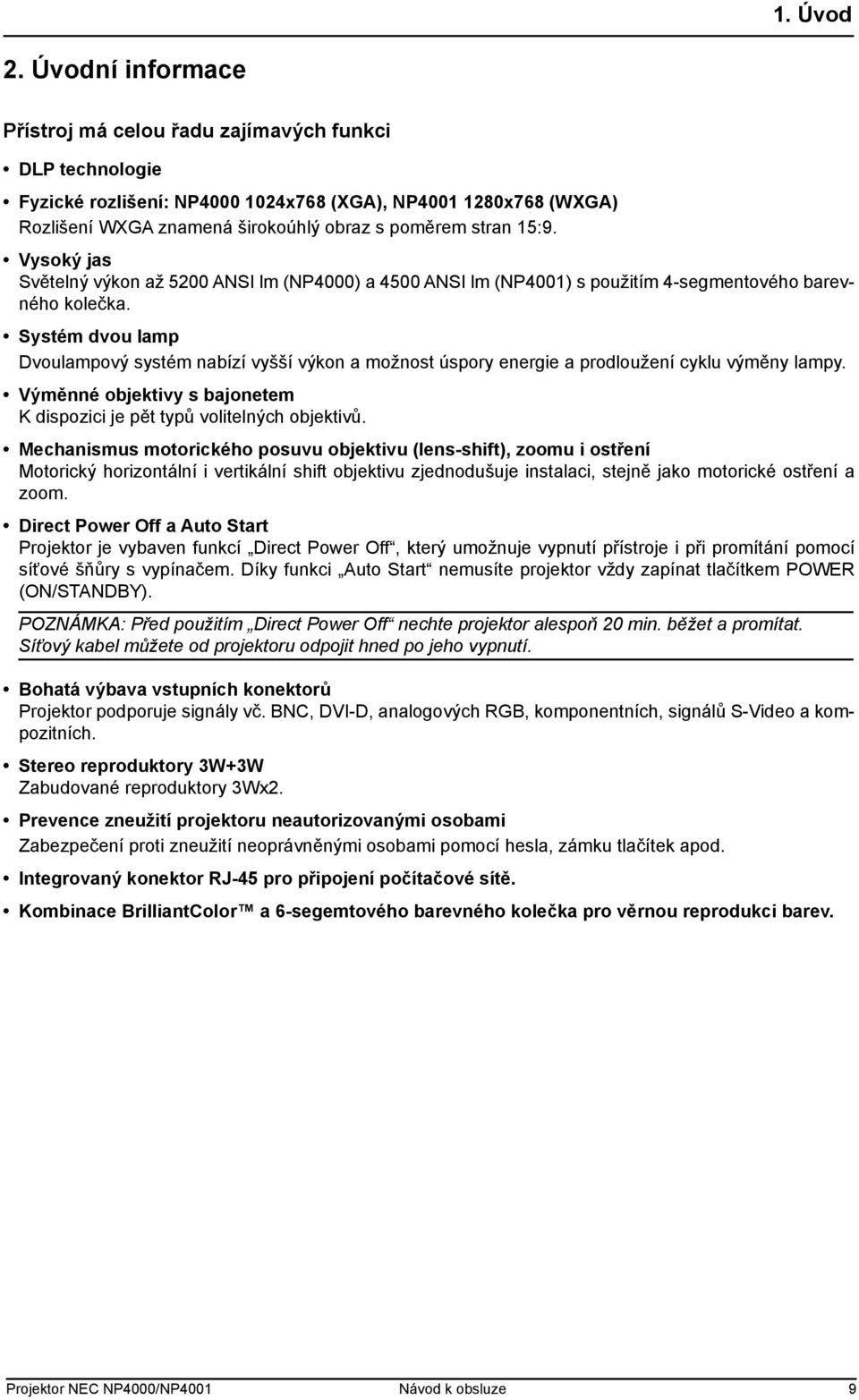

9 1. Úvod 2. Úvodní informace Přístroj má celou řadu zajímavých funkci DLP technologie Fyzické rozlišení: NP x768 (XGA), NP x768 (WXGA) Rozlišení WXGA znamená širokoúhlý obraz s poměrem stran 15:9. Vysoký jas Světelný výkon až 5200 ANSI lm (NP4000) a 4500 ANSI lm (NP4001) s použitím 4-segmentového barevného kolečka. Systém dvou lamp Dvoulampový systém nabízí vyšší výkon a možnost úspory energie a prodloužení cyklu výměny lampy. Výměnné objektivy s bajonetem K dispozici je pět typů volitelných objektivů. Mechanismus motorického posuvu objektivu (lens-shift), zoomu i ostření Motorický horizontální i vertikální shift objektivu zjednodušuje instalaci, stejně jako motorické ostření a zoom. Direct Power Off a Auto Start Projektor je vybaven funkcí Direct Power Off, který umožnuje vypnutí přístroje i při promítání pomocí síťové šňůry s vypínačem. Díky funkci Auto Start nemusíte projektor vždy zapínat tlačítkem POWER (ON/STANDBY). POZNÁMKA: Před použitím Direct Power Off nechte projektor alespoň 20 min. běžet a promítat. Síťový kabel můžete od projektoru odpojit hned po jeho vypnutí. Bohatá výbava vstupních konektorů Projektor podporuje signály vč. BNC, DVI-D, analogových RGB, komponentních, signálů S-Video a kompozitních. Stereo reproduktory 3W+3W Zabudované reproduktory 3Wx2. Prevence zneužití projektoru neautorizovanými osobami Zabezpečení proti zneužití neoprávněnými osobami pomocí hesla, zámku tlačítek apod. Integrovaný konektor RJ-45 pro připojení počítačové sítě. Kombinace BrilliantColor a 6-segemtového barevného kolečka pro věrnou reprodukci barev. Projektor NEC NP4000/NP4001 Návod k obsluze 9

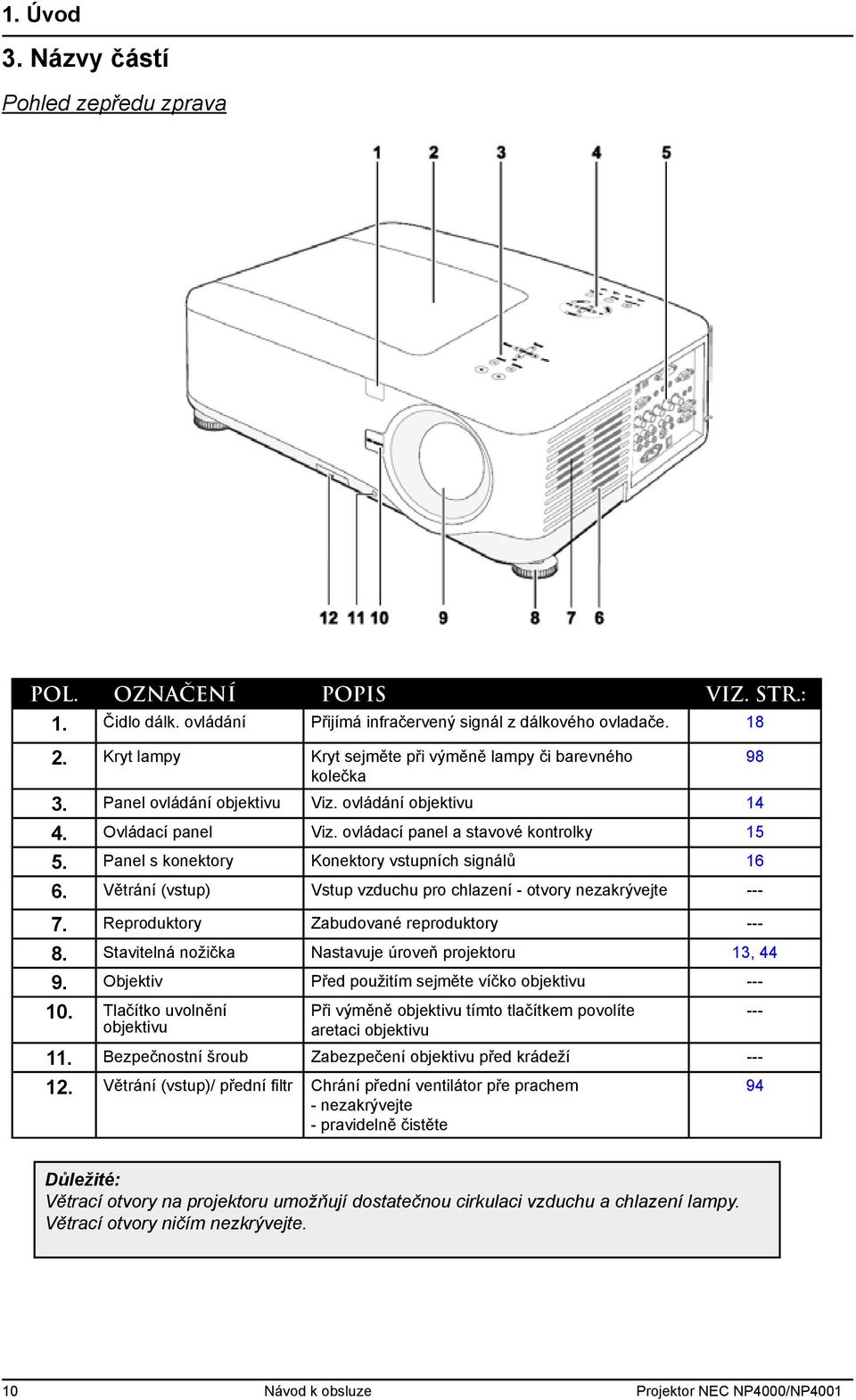

10 1. Úvod 3. Názvy částí Pohled zepředu zprava Pol. Označení Popis Viz. str.: 1. Čidlo dálk. ovládání Přijímá infračervený signál z dálkového ovladače Kryt lampy Kryt sejměte při výměně lampy či barevného 98 kolečka 3. Panel ovládání objektivu Viz. ovládání objektivu Ovládací panel Viz. ovládací panel a stavové kontrolky Panel s konektory Konektory vstupních signálů Větrání (vstup) Vstup vzduchu pro chlazení - otvory nezakrývejte Reproduktory Zabudované reproduktory Stavitelná nožička Nastavuje úroveň projektoru 13, Objektiv Před použitím sejměte víčko objektivu Tlačítko uvolnění objektivu Při výměně objektivu tímto tlačítkem povolíte aretaci objektivu 11. Bezpečnostní šroub Zabezpečení objektivu před krádeží Větrání (vstup)/ přední filtr Chrání přední ventilátor pře prachem - nezakrývejte - pravidelně čistěte Důležité: Větrací otvory na projektoru umožňují dostatečnou cirkulaci vzduchu a chlazení lampy. Větrací otvory ničím nezkrývejte. 10 Návod k obsluze Projektor NEC NP4000/NP4001

11 1. Úvod Vrchní pohled Pol. Označení Popis Viz. str.: 1. Panel ovládání objektivu Viz. ovládání objektivu Pravý reproduktor Pravý reproduktor Kryt lampy Kryt sejměte při výměně lampy či barevného 98 kolečka 4. Větrání (výstup) Výstup vzduchu - otvory nezkrývejte Ovládací panel Viz. ovládací panel a stavové kontrolky Zadní větrák (vstup) Zadní vstup vzduchu pro chlazení - otvory --- nezakrývejte 7. Levý větrák (vstup) Levý vstup vzduchu pro chlazení - otvory nezakrývejte --- Projektor NEC NP4000/NP4001 Návod k obsluze 11

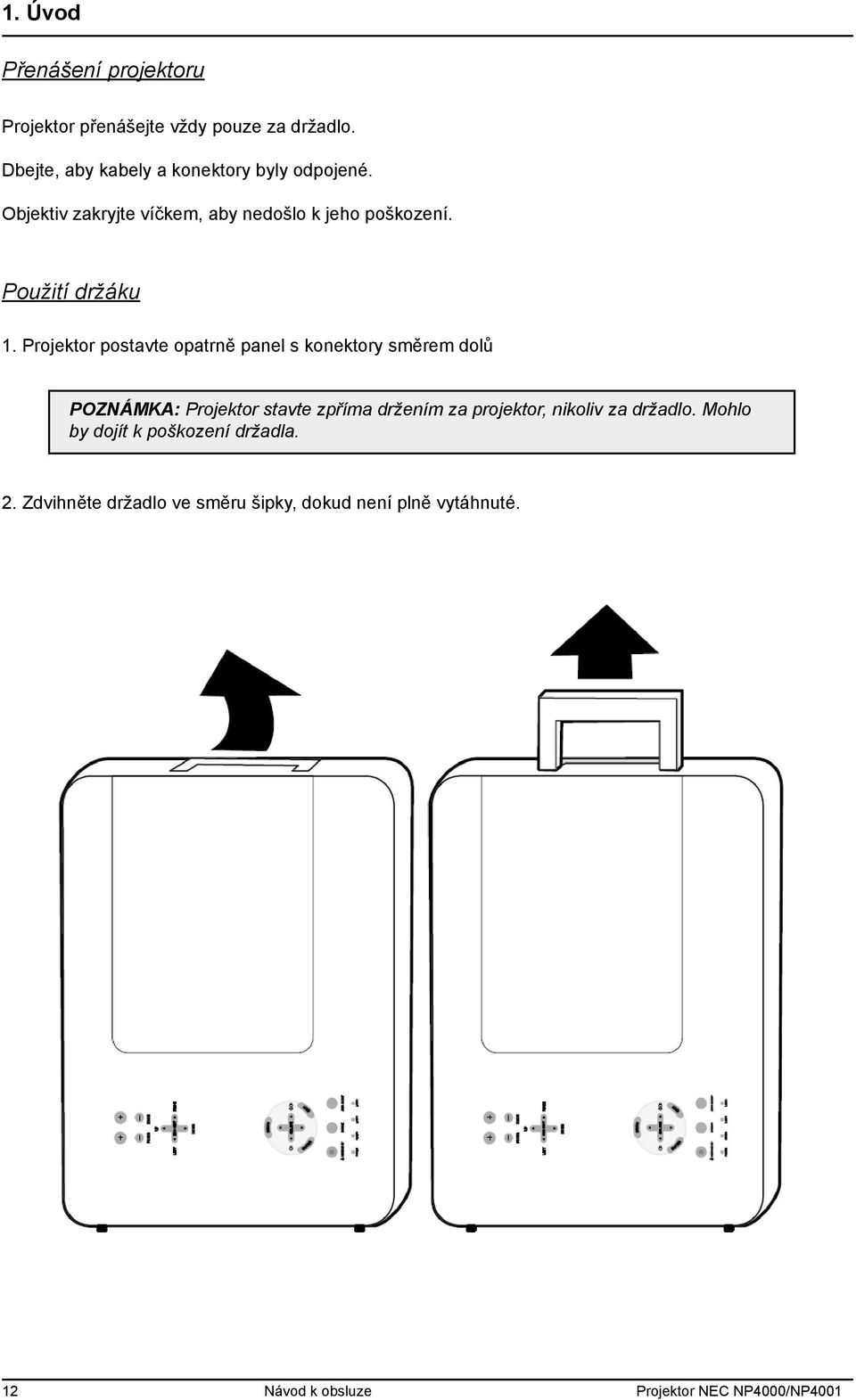

12 1. Úvod Přenášení projektoru Projektor přenášejte vždy pouze za držadlo. Dbejte, aby kabely a konektory byly odpojené. Objektiv zakryjte víčkem, aby nedošlo k jeho poškození. Použití držáku 1. Projektor postavte opatrně panel s konektory směrem dolů POZNÁMKA: Projektor stavte zpříma držením za projektor, nikoliv za držadlo. Mohlo by dojít k poškození držadla. 2. Zdvihněte držadlo ve směru šipky, dokud není plně vytáhnuté. 12 Návod k obsluze Projektor NEC NP4000/NP4001

13 1. Úvod Spodní pohled Pol. Označení Popis Viz. str.: 1. Nastavovací nožičky Nastavení výšky při promítání Větrání (vstup) Chlazení barevného kolečka - otvory nezakrývejte Přední filtr Filtr pravidelně čistěte Otvory pro stropní instalaci 5. Otevírání zabezpečovacího řetězu 6. Zadní filtr 7. Boční filtr Pro instalaci projektoru pod strop kontaktujte --- svého prodejce Viz. kap. 8 - použití zámku 54 Filtr pravidelně čistěte 94 POZOR Při stropní instalaci používejte ověřené držáky či úchyty a šrouby M4; max. hloubka šroubu: 12 mm; vzdálenost od stropu/zdi: 50/50 cm pro dostatečné větrání; vzdálenost od zářivkového osvětlení min. 50 cm od přední zadní strany projektoru. Pro pevné instalace platí lokální předpisy. Projektor NEC NP4000/NP4001 Návod k obsluze 13

14 1. Úvod 4. Vrchní strana Ovládání objektivu Pol. Označení Popis Viz. str.: 1. Zoom Zvětšení/zmenšení obrazu Šipka nahoru 3. Šipka doprava 4. Šipka dolů Posun obrazu doleva, doprava, nahoru, dolů 5. Šipka doleva 6. Ostření Ostří promítaný obraz Návod k obsluze Projektor NEC NP4000/NP4001

15 1. Úvod Ovládací panel a stavové kontrolky Pol. Označení Popis Viz. str.: 1. Menu Otevře/zavře menu Tlačítko Select Tlačítkem se pohybujete v nabídce a provádíte nastavení Pravá šipka/zesílení hlasitosti Zesiluje hlasitost Exit Opuštění nabídky Source Provede výběr vstupu Auto Adjust Optimalizuje nastavení obrazu, polohy a rozlišení Lamp 1 Svítí zeleně 102 Viz. hlášení indikátorů Bliká 8. Lamp 2 Svítí zeleně Bliká Viz. hlášení indikátorů power (led) Svítí zeleně Svítí oranžově Bliká Viz. hlášení indikátorů status (LED) Svítí zeleně Lampa je připravená, můžete projektor bezpečně zapnout či 101 vypnout 11. on/standby Zapnutí či vypnutí projektoru (síťový vypínač musí být zapnutý) 16, enter Provedení vybrané operace levá šipka/ztlumení hlasitosti Snižuje hlasitost 45 Projektor NEC NP4000/NP4001 Návod k obsluze 15

16 1. Úvod 5. Panel s konektory Pol. Označení Popis Viz. str.: 1. computer 3 in Konektor pro DVI kabel počítače audio in (3) Konektor pro audiokabel ze vstupního zařízení audio out Audio výstup (smyčka) monitor out Pro připojení externího monitoru remote 2 Pro připojení dálkového ovladače kabelem audio in (2) Konektor pro audiokabel ze vstupního zařízení l/mono, r (component) Pro připojení cinchových audiokabelů pravý a levý kanál ze vstupního zařízení pc control Instalační ovládání remote 1 Externí ovládání str.136 (originálního manuálu 16 Návod k obsluze Projektor NEC NP4000/NP4001

17 1. Úvod Pol. Označení Popis Viz. str.: 10. SC trigger Konektor pro připojení ovládání projekčního plátna. 114 Je-li k projektoru běžně dostupným kabelem připojeno elektrické projekční plátno, v okamžiku zapnutí projketoru se plátno automaticky spustí. Při vypnutí projektoru plátno vyjede nahoru (viz. poznámka dole). 11. s-video Pro připojení běžně dostupného s-video kabelu tlačítko power Zapne/vypne projektor 38, ac in Pro připojení síťového kabelu l/mono, r Pro připojení cinchových audiokabelů pravý a levý kanál ze vstupního zařízení. Tento konektor je --- sdílený se vstupem s-video. 15. video in Pro připojení kompozitního videokabelu ke žlutému 36 cinchovému konektoru. 16. component in (y, cb/pb, Cr/Pr) Pro připojení komponentního videozařízení computer 2 in (R/Cr, G/Y, B/Cb, H, V) Pro připojení komponentního či RGBHV signálu z počítače či videozařízení 18. computer 1 in Pro připojení VGA kabelu z počítače audio in (1) Konektor pro audiokabel ze vstupního zařízení lan Pro připojení kabelu počítačové sítě service Pro připojení USB kabelu z počítače. Pouze pro servisní účely. --- POZNÁMKA: Pro použití této funkce zapněte funkci Screen Trigger v menu. Ovladače projekčních pláten dodávají a podporují výrobci pláten. Tento konektor nepoužívejte pro jiné účely. Připojení kableového dálkového ovládání ke konektoru Trigger způsobí poškození dálkového ovladače Projektor NEC NP4000/NP4001 Návod k obsluze 17

18 1. Úvod 6. Dálkový ovladač a jeho části Pol. Označení Označení Pol. 1. Konektor kabelového Tlačítko Exit 18. dálkového ovládání 2. Laserové ukazovátko Tlačítko Laser Infračervený vysílač Tlačítko L-Click (levé 20. kliknutí) 4. led Tlačítko R-Click (pravé 21. kliknutí) 5. Tlačítko Power OFF - vypnutí * Tlačítko Focus / Zoom (ostření / zoom) Tlačítko Power ON - zapnutí * Tlačítko Freeze (zastavení obrazu 7. Tlačítko Computer 1 Tlačítko Lens shift (posuv objektivu) 8. Tlačítko Computer 2 Tlačítko Aspect (poměr stran) 8. Tlačítko Video Tlačítko Lamp mode (režim lampy) 10. Tlačítko Viewer (tlačítka VIEWER a PAGE fungují s jinými modely, které mají funkci prohlížeče. NP4000/NP40001 tuto funkci nemá) Tlačítko Auto ADJ. (automatické nastavení) 11. Tlačítko Component Tlačítko Volume (hlasitost) Tlačítko Computer 3 Tlačítko Magnify 29. (zvětšení - není dostupné u NP4001) 13. Tlačítko S-Video Tlačítko Page Up/ 30. Down (tlačítka VIEW- ER a PAGE fungují s jinými modely, které mají funkci prohlížeče. NP4000/NP40001 tuto funkci nemá) 14. Tlačítko LAN (není Tlačítko Picture (obraz) 31. dostupné na NP4000/ NP4001) 15. Tlačítko Menu Tlačítko Keystone 32. (korekce trapézového zkreslení 16. Tlačítko Select Tlačítko PIC-Mute 33. q tu (vypnutí obrazu) 17. Tlačítko Enter Tlačítko Help Návod k obsluze Projektor NEC NP4000/NP4001

19 1. Úvod Důležité: 1. Projektor nepoužívejte zároveň se zapnutým jasným zářivkovým osvětlením. Některé typy tohoto osvětlení mohou negativně ovlivnit funkčnost dálkového ovládání. 2. Ujistěte se, že mezi dálkovým ovladačem a projektorem nejsou žádné překážky. Po kud v cestě překážky jsou, můžete zkusit ovládat odrazem směrem od dostatečně odrazivé projekční plochy. 3. Tlačítka na projektoru mají stejné funkce jako odpovídající tlačítka na dálkovém ovla dači. Tento návod popisuje funkce tak jak jsou na dálkovém ovladači. POZNÁMKA: * Pro vypnutí projektoru stiskněte tlačítko Power OFF dvakrát. ** Pro zapnutí projektoru stiskněte tlačítko Power ON na minimálně dvě vteřiny. POZOR: Nedívejte se do laserového paprsku Nemiřte ukazovátkem na osoby či zvířata. Projektor NEC NP4000/NP4001 Návod k obsluze 19

20 1. Úvod Instalace baterií do dálkového ovladače Infračervený dálkový ovladač dodávaný s projektorem nemá nainstalované baterie. Baterie vložte nebo vyměňujte dle následujících pokynů. 1. Otevřete kryt baterií tím že zarážku (A) posunete ve směru šipky (B). 2. Vyjměte staré baterie a nainstalujte nové (velikost AA). Dbejte na správnou polaritu (+ na +, - na -). 3. Vraťte kryt baterií na jeho místo. Nekombinuj te staré a nové baterie. Dosah dálkového ovladače Infračervený dálkový ovladač funguje na vzdálenost přes 7 m v přímé viditelnosti mezi projektorem a ovladačem a v úhlu 60 od čidla na projektoru. Jsou-li mezi projektorem a ovladačem překážky (předměty), nemusí projektor reagovat resp. může rea govat nesprávně. Stejně tak, pokud na čidlo dopadá silné světlo. Řádnou funkčnost ovladače mohou ovlivnit i slabé baterie. Pokyny k dálkovému ovladači S ovladačem zacházejte opatrně. Dostane-li se do styku s vodou, co nejrychleji jej vysušte. Zabraňte styku s přílišným teplem a vlhkostí. Nepoužíváte-li ovladač po dlouhou dobu, baterie vyjměte. Vkládejte baterie správně. Nekombinujte staré a nové baterie ani různé typy baterií. Použité baterie vracejte do sběrny 20 Návod k obsluze Projektor NEC NP4000/NP4001

21 Dálkový ovladač v kabelovém režimu 1. Úvod Bezdrátový ovladač lze v případě potřeby použít jako kabelový. Propojte dodávaný kabel s konektorem REMOTE 2 na projektoru (viz. kap. 1, odd. 5 Panel s konektory na str. 16) na jedné straně, na druhé straně pak s konektorem dálkovéjho ovladače (viz. kap. 1, odd 6 Dálkový ovladač a jeho části, pol. 1, na str 18). POZNÁMKA: Propojíte-li projektor (konektor REMOTE 2) a dálkový ovladač kabelem, nebude fungovat bezdrátové ovládání. Projektor NEC NP4000/NP4001 Návod k obsluze 21

22 2. Instalace a připojení 1. Nastavení projektoru a proječkní plochy Tato kapitola popisuje jak nastavit projektor a jak připojit zdroje audio a video. Nastavení a provoz projektoru jsou jednoduché. Před tím než projektor zapnete ale musíte: Nastavit projekční plochu a projektor Připojit k projektoru počítač nebo video. (g str. 33 až 36) Připojit dodávaný síťový kabel. (g str. 37) PoZNÁMKA: Než budete projektor někam přenášet, ujistěte se, že kabely jsou odpojeny. Pokud přístroj nepoužíváte, zakryjte objektiv víčkem. 22 Návod k obsluze Projektor NEC NP4000/NP4001

23 2. Instalace a připojení 2. Výběr umístění Správné umístění projektoru je důležité pro optimální výkon a delší životnost. Dbejte zejména na následující: Projektor by měl být umístěn na pevném a rovném podkladu Projektor by měl být rovnoběžně k plátnu Kabely by měly být položeny tak, aby nemohlo dojít k nehodě či zranění Projektor NEC NP4000/NP4001 Návod k obsluze 23

24 2. Instalace a připojení 3. Instalace a výměna objektivu POZOR S projektorem i objektivem zacházejte opatrně, nevystavujte je tlaku, ne třeste s nimi. Jak projektor tak objektiv obsahují citlivé části. Pokud přístroj někam zasíláte, před odesláním odmontujte objektiv. Jak objektiv, tak mechanismus objektivu obsahují citlivé části, které by se v průběhu dopravy mohly poškodit. Před instalací nebo výměnou objektivu projektor vypněte, vyčkejte úplné ho zastavení větráků a projektor vypněte síťovým vypínačem. Nedotýkejte se skla objektivu. Dbejte, aby se sklo objektivu nedostalo do styku s mastnotou a nadměr ným prachem. Chraňte jej před otisky prstů a poškrábáním. Instalaci a výměnu provádějte na rovném podkladu, proejktor položte na měkkou tkaninu abyste zabránili poškrábání. Když přístroj nepoužíváte, projektor i objektiv chraňte víčkem. Otvor objek tivu, není-li objektiv namontován, zakryjte víčkem. Demontáž objektivu 1. Sejměte víčko objektivu. 24 Návod k obsluze Projektor NEC NP4000/NP4001

25 2. Instalace a připojení 2. Stiskněte tlačítko uvolnění objektivu (LENS RELEA SE), držte jej stisknuté a otáčejte objektivem proti směru hodinových ručiček. Stávající objektiv se uvolní. PoZNÁMKA: Pokud nelze objektiv při stisknutém tlačítku LENS RELEASE povolit, může to být tím, že jste použili bezpečnostní šroub proti ukradení. V takovém případě nejdříve odmontujte bezpečnostní šroub. 3. Objektiv opatrně vyjměte. PoZNÁMKA: Než budete instalovat objektiv do projektoru, ujistěte se, že jste sejmuli zadní víčko objektivu. V opačném případě by mohlo dojít k poškození projektoru. Projektor NEC NP4000/NP4001 Návod k obsluze 25

26 2. Instalace a připojení POZOR Než budete instalovat objektiv do projektoru, ujistěte se, že jste sejmuli zadní víčko objektivu. V opačném případě by mohlo dojít k poškození projektoru. Instalace objektivu 1. Vložte objektiv, značka šipky je nahoře. 2. Otáčejte objektivem ve směru hodinových ručiček, dokud objektiv nezapadne. Instalace objektivu s použitím bazepčnostního šroubu proti ukradení Použití šroubu ztíží odcizení objektivu. Dodávaný bezpečnostní šroub namontujte dle obrázku a utáhněte. 26 Návod k obsluze Projektor NEC NP4000/NP4001

27 4. Projekční vzdálenost a velikost promítací plochy 2. Instalace a připojení Příklad - objektiv NP08ZL: Čím dál je projektor od projekční plochy či zdi, tím větší je obraz. Minimální obraz má úhlopříčku asi 1 m a to při vzdálenosti projektoru asi 1,7 m od projekční plochy. Největší možný obraz má úhlopříčně asi 12,7 m při vzdálenosti asi 21,4 m. Podrobnosti uvádí graf. (Reference: objektiv NP08ZL) Projektor NEC NP4000/NP4001 Návod k obsluze 27

28 2. Instalace a připojení Pro vzdálenosti neuvedené v tabulkách můžete použít následující vzorce: projekční vzdálenosti np4000 objektiv metry NP06FL B x NP07ZL B x až B x NP08ZL B x až B x NP09ZL B x až B x NP010ZL B x až B x projekční vzdálenosti np4001 objektiv metry NP06FL B x NP07ZL B x až B x NP08ZL B x až B x NP09ZL B x až B x NP010ZL B x až B x Stropní instalaci smí provádět pouze kvalifikovaný profesionál. Pro více informací kontaktujte svého prodejce NEC. Nedoporučujeme, abyste stropní instalaci prováděli sami. POZOR Projektor provozujte pouze na pevném rovném podkladě. Při pádu přístroje na zem může dojít ke zranění a poškození přístroje. Projektor nepoužívejte v prostředí s extrémně vysokou teplotou. Projektor používejte v teplotním rozmezí 5 C až 40 C. Je-li projektor vystaven vlhkosti, extrémnímu prachu nebo kouři, může dojít k jeho poškození. Nezakrývejte ventilační otvory projektoru, mohlo by dojít k poškození přístroje. Řádné větrání je předpokladem pro bezproblémové fungování přístroje. 28 Návod k obsluze Projektor NEC NP4000/NP4001

29 2. Instalace a připojení 5. Výměna berevného kolečka Projektor řady NP4000/NP4001 se dodává s nainstalovaným 4-segmentovým kolečkem. Součástí balení je výměnné 6-segmentové kolečko. Výměnu barevného kolečka, které je umístěné pod krytem lampy 1, proveďte dle níže uvedeného popisu. POZNÁMKA: Před výměnu barevného kolečka se ujistěte, že projektor je vypnutý, ventilátory nevět rají a síťový vypínač je vypnutý. Vyčkejte, dokud lampa a barevné kolečko nevychladnou. Nedotýkejte se disku barevného kolečka. Mohlo by dojít k jeho poškrábání či zanechá ní otisků prstů, což by mohlo snížit kvalitu výsledného obrazu. Vlastníte-li více projektorů typu NP4000/NP4001, mějte na paměti, že: vyměníte-li barevné kolečko a pak jej znovu instalujete, původní kolečko musí jít do svého původního projektoru. Barevné kolečko a kryt barevného kolečka na projektoru mají identifikační číslo. Ujistěte se, že instalujete původní barevné kolečko do správ ného projektoru tím, že překontrolujete tato identifikační čísla. Pokud vyjmete barevné kolečko z jednoho projektoru řady NP4000/NP4001 a nainsta lujete je do jiného projektoru této řady, může dojít k ovlivnění výkonu. 1. Povolte šroub (A) na krytu lampy. 2. Sejměte kryt lampy ve směru šipky (B). Projektor NEC NP4000/NP4001 Návod k obsluze 29

30 2. Instalace a připojení 3. Sejměte šrouby z krytu barevného kolečka. Zdvihněte kryt jak ukazuje obrázek a položte ho na čistý, nezaprášený podklad. 4. Odšroubujte šrouby na čtyř-segmentovém barevném kolečku. Poznámka: Nesprávná (neutažená) instalace barevného kolečka způsobí, že se nebude promítat obraz. 5. Zdvihněte kolečko ve směru šipky. 30 Návod k obsluze Projektor NEC NP4000/NP4001

31 2. Instalace a připojení 6. Nainstalujte šesti-segmento vé barevné kolečko 7. Utáhněte šrouby. 8. Vraťte kryt barevného ko lečka na jeho místo a šrouby jej zabezpečte. Projektor NEC NP4000/NP4001 Návod k obsluze 31

32 2. Instalace a připojení 9. Nainstalujte kryt lampy zpět ve směru šipky (A). 10. Utáhněte šroub (B). Skladování nepoužívaného barevného kolečka: Barevné kolečko, které nepoužíváte skladujte v sáčku se zipem, ve kterém bylo zabalené druhé kolečko dodané s projektorem. Sáček chrání kolečko před vlivem prachu a dalším možným poškozením. 32 Návod k obsluze Projektor NEC NP4000/NP4001

33 2. Instalace a připojení 6. Připojování Připojení počítače PC nebo Macintosh Přepnutí na externí monitor u notebooku Je-li na displeji notebooku obraz, neznamená to automaticky, že je obraz i na výstupu na externí monitor notebooku. Tento výstup se zpravidla zapíná/vypíná kombinací funkčních kláves tzn. Fn plus některá funkční klávesa. Např. notebooky NEC mají nastavenou kombinaci Fn+F3, Dell Fn+F8 apod. Informaci naleznete v návodu k vašemu notebooku. Pro připojení počítače PC nebo Macintosh k projektoru postupujte následovně: 1. Připojte počítač k projektoru před tím, než počítač a projektor zapnete. Použijte k tomu jeden ze tří vstupů. Seřazeno podle kvality od nejelpšího: Computer 3 in je konektor digitálního signálu, poskytující nejlepší kvalitu připojení k počítači (viz. popis dole nebo také kap 1, odd. 5 Panel s konektory, pol 1 na str. 16). PoZNÁMKA: (COMPUTER 3) konektor DVI(DIGITAL) přijímá VGA (640x480), 1152x864, XGA (1024x768), WXGA (1280x768) u NP4001, SXGA (1280x1024@až 60Hz) a SXGA+ (1400x1050@až 60Hz). Computer 2 in je konektor analogového signálu; použijte kabel 15-pin Dsub na 5xBNC (viz. popis v kap. 1, odd. 5 Panel s konektory pol. 17 na str. 17). Computer 1 in je konektor analogového signálu; použijte standardní počítačový RGB kabel (viz. popis v kap. 1, odd. 5 Panel s konektory pol. 18 na str. 17). 2. Zapněte projektor a před zapnutím počítače zvolte typ spojení z menu (viz. odd. 2, kap. 2 Výběr zdro je signálu na str. 40). 3. Zapněte počítač. PoZNÁMKA: Nedodržení výše uvedeného postupu může vést k tomu, že digitální výstup grafické karty nebude aktivován a tím pádem nebude obraz. Dojde-li k tomu, zkuste restartovat počitač. Projektor NEC NP4000/NP4001 Návod k obsluze 33

34 2. Instalace a připojení Připojení externího monitoru K projektoru můžete pomocí konektoru RGB out připojit externí monitor a současně tak sledovat promítaný signál na monitoru (viz. kap. 1, odd. 5 Panel s konektory pol. 4 na str. 16). PoZNÁMKA: Řetězové propojení není možné. Na konektoru MONITOR OUT není videosignál (digitální signál) z konektoru COM PUTER 3 (DVI-D) IN Je-li připojené audiozařízení, interní reproduktor projektoru se vypne. 34 Návod k obsluze Projektor NEC NP4000/NP4001

35 2. Instalace a připojení Připojení DVD přehrávače s komponentním výstupem Pro připojení DVD přehrávače k projektoru postupujte následovně: 1. Připojte DVD přehrávač k projektoru dle obrázku před tím, než DVD přehrávač a projektor zapnete. 2. Zapněte projektor a před zapnutím DVD přehrávače zvolte z menu Component (viz. kap. 2, odd. 2 Výběr zdroje signálu na str. 40). 3. Zapněte DVD přehrávač. PoZNÁMKA: Podrobnější informace o konektorech DVD přehrávače a možnostech připojení najdete v návodu k DVD přehrávači. Projektor NEC NP4000/NP4001 Návod k obsluze 35

36 2. Instalace a připojení Připojení videa nebo přehrávače laserdisků Pro připojení videa či přehrávače laserdisků k projektoru postupujte následovně: PoZNÁMKA: Podrobnější informace o možnostech videorekordéru nebo přehrávače laserdisků naleznete v návodu k vašemu zařízení. Obraz nemusí být zobrazen korektně při rychlém převíjení zdroje signálu Video nebo S-video přes scan konvertor. Cinchový konektor AUDIO IN je sdílený mezi VIDEO IN a S-VIDEO IN. 36 Návod k obsluze Projektor NEC NP4000/NP4001

37 2. Instalace a připojení 7. Připojení kabelu k el. síti Pro připojení projektoru k el. síti postupujte následovně. 1. Projektor postavte na rovný a pevný podklad (viz. kap. 2, odd. 2 Výběr umístění na str. 23). 2. Ujistěte se, že síťový vypínač je v poloze (O). 3. Připojte síťový kabel do zásuvky. 4. Připojte síťový kabel do konektoru AC IN projektoru (viz. odd. 1, kap. 5 Panel s konektory pol. 13 na str. 16). PoZNÁMKA: Ujistěte se, že konektory jsou řádně zastrčené jak v zásuvce, tak v projektoru. PoZNÁMKA: Dbejte, aby nedošlo k zamotání kabelů, nebezpečí zakopnutí a úrazu. Projektor NEC NP4000/NP4001 Návod k obsluze 37

38 3. promítání (základní operace) 1. Zapnutí projektoru Jakmile je projektor řádně umístěn a připojen, musí zapnutí proběhnout korketně, aby nemohlo dojít k problémům. Tato kapitola popisuje jak vybrat zdroj signálu PC nebo video a jak nastavit parametry obrazu a zvuku. 1. Připojte síťový kabel (A). Přepněte síťový vypí nač do polohy (I) jak ukazuje (B). Kontrolní LED se rozsvítí oranžově 2. Stiskněte tlačítko ON/STANDBY jednou (viz. Ovládací panel a stavové kontrolky na str. 15). Kontrolka POWER se rozsvítí zeleně a ventilátor začne větrat. 3. Po přibližně 10 vteřinách kontrolka POWER začne blikat. 4. Kontrolky Lamp1 a Lamp2 svítí zeleně a kont rolka POWER bliká rychleji. 5. Jakmile kontrolka POWER svítí stále zeleně, je projektor připraven k promítání. PoZNÁMKA: Jakmile některá z kontrolek zůstává blikat, znamená to, že někde mohl nastat problém. Podívejte se do kap. Řešení problémů na str Návod k obsluze Projektor NEC NP4000/NP4001

39 3. Promítání (základní operace) Startovací obrazovka - nabídka volby jazyka Jakmile poprvé zapnete projektor,objeví se startovací obrazovka. Dává vám možnost zvolit jazyk nabídky. 1. Tlačítky SELECT nebo q na panelu projektoru nebo na dálkovém ovladači vyberte jazyk nabídky a stiskněte ENTER. PoZNÁMKA: Okno volby jazyka se objeví pouze při úplně prvním zapnutí přístroje. Všechny následující operace probíhají ve zvoleném jazyce. Pro změnu jazyka nabídky viz. str. 76. Projektor NEC NP4000/NP4001 Návod k obsluze 39

40 3. Promítání (základní operace) 2. Výběr zdroje signálu Zdroj signálu lze vybrat z ovládacího panelu projektoru nebo pomocí dálkového ovladače. Zdroj signálu (Source) vyberte dle následujícího popisu. 1. Na panelu projektoru nebo dálkovém ovlada či stiskněte tlačítko MENU. Zobrazí se hlavní nabídka. V hlavní nabídce se pohybujte pomo cí tlačítek nebo q a po výběru stiskněte ENTER. Poznámka: Do promítaného obrazu se vrátíte tím, že dva krát stisknete tlačítko EXIT. 2. Pomocí tlačítek nebo q zvolte požadovaný zdroj a stiskněte ENTER. PoZNÁMKA: Není-li u modelu NP4001 správně rozeznán signál XGA, vypněte režim WXGA Mode (viz. str. 66). Pro kontrolu, zda je signál rozeznán, jděte do položky Source (Zdroj) v menu Information (viz. str. 89). 40 Návod k obsluze Projektor NEC NP4000/NP4001

41 3. Promítání (základní operace) 3. Nastavení velikosti a polohy obrazu Nastavení velikosti a polohy obrazu lze provést z ovládacího panelu projektoru nebo pomocí dálkového ovladače. Nastavení polohy obrazu - z projektoru 1. Stiskněte klávesnici Select panelu projektoru a otevře se okno posuvu objektivu (Lens-shift). 2. Stiskněte tlačítko příslušného směru a obraz posuňte. Puštění šipky vycentruje kurzor. 3. Pro nastavení formátu obrazu stiskněte MENU a pomocí nebo q vyber te menu Adjust (přizpůsobit). Stisk nutím Enter otvřete menu Adjust. Tlačítky t nebo u vyberte Image Options (možnosti obrazu). Následně tlačítky vyberte Aspect ratio (poměr stran). Stiskněte Enter. Projektor NEC NP4000/NP4001 Návod k obsluze 41

42 3. Promítání (základní operace) 4. Zobrazí se okno Aspect ratio. Pomocí nebo q vyberte formát obrazu a stiskněte En ter. Varianty poměru stran u NP4000 Poznámka: Projektory NP4000 a NP4001 podporují různé formáty poměru stran. 5. Po ukončení stiskněte Exit a vraťte se k promí tanému obrazu. Varianty poměru stran u NP4001 Rozsah shiftu (posuvu) objektivu Rozsah posuvu objektivu je uveden níže a je závislý na typu objektivu. PoZNÁMKA: Níže uvedená kresba platí pro objektivy NP07ZL, NP08ZL, NP09ZL a NP10ZL. Objektiv NP06FL není funkcí shift objektivu vybaven. Přední stolní projekce Normální projekční poloha Přední stropní projekce 42 Návod k obsluze Projektor NEC NP4000/NP4001

43 3. Promítání (základní operace) Nastavení polohy obrazu - z dálkového ovladače 1. Stiskněte tlačítko Lens-shift a otevře se okno posuvu objektivu. 2. Stiskněte tlačítko příslušného směru a obraz posuňte. Puštění šipky vycentruje kurzor. 3. Pro nastavení formátu obrazu stiskněte tlačítko Aspect ratio (poměr stran). Varianty poměru stran u NP Zobrazí se okno Aspect ratio. Pomocí nebo q vyberte formát obrazu a stiskněte En ter. Poznámka: Projektory NP4000 a NP4001 podporují různé formáty poměru stran. U NP4001 je navíc formát 15:9 a Letterbox, naopak formát Crop chybí. Varianty poměru stran u NP Po ukončení stiskněte Exit a vraťte se k promí tanému obrazu. Projektor NEC NP4000/NP4001 Návod k obsluze 43

44 3. Promítání (základní operace) Nastavení úrovně promítání 1. Projekční úhel můžete změnit pomocí stavitel ných nožiček. Ve směru hodinových ručiček nožičky vyšroubováváte. 2. Proti směru hodinových ručiček nožičky zašrou bováváte. 44 Návod k obsluze Projektor NEC NP4000/NP4001

45 3. Promítání (základní operace) 4. Automatická optimalizace obrazu RGB Nastavení obrazu pomocí Auto Adjust Pro automatickou optimalizaci obrazu RGB stiskněte na dálkovém ovladači tlačítko Auto Adj (viz. kap. 1, odd. 6 Dálkový ovladač a jeho části, pol 27 na str. 18). Nastavení může být nutné zejména v případech, kdy daný počítač připojujete k projektoru poprvé. 5. Ovládání hlasitosti Hlasitost lze ovádat z panelu projektoru nebo pomocí dálkového ovladače. 1. Stiskněte tlačítko volume +/- na dálko vém ovladači nebo tlačítko SELECT t nebo u na panelu projektoru. Zobrazí se úroveň hlasitosti. 2. Úroveň hlasitosti nastavujte tlačítkem volume +/- na dálkovém ovladači nebo tlačítkem SELECT t nebo u na panelu projektoru. Projektor NEC NP4000/NP4001 Návod k obsluze 45

46 3. Promítání (základní operace) 6. Vypnutí projektoru Popis korektního vypnutí projektoru je popsán níže. POZOR Síťovou šnůru neodpojujte od el. sítě nebo od projektoru pokud je projektor zapnutý. Mohlo by dojít k poškození síťového konektoru. Chcete-li projektor odpojit od el. proudu pokud je zapnutý, použijte síťovou šňůru s vypína čem. Nevypínejte projektor v průběhu 10 vteřin po provedení nastavování, ulože ní nastavení a zavření menu. Mohlo by dojít ke ztrátě nastavení a návratu k defaultním hodnotám. 1. Stiskněte jednou tlačítko on/standby Objeví se hlášení Vypnout - Jste si jisti? (viz. obr. vpravo). 2. Stiskněte tlačítko on/standby nebo tlačítko ENTER na panelu projektoru či dálkovém ovladači ještě jednou. Tím vypnutí potvrdíte. Ventilátory budou ještě chvíli odvětrávat (až do dostatečného ochlazení přístroje). Po vypnutí projektoru se ventilátory zastaví. 3. Projektor se přepne do režimu Standby a kontrolka LED svítí oranžově. 4. Vypněte projektor síťovým vypínačem (O). O funkci Direct Power Off Projektor je vybaven funkcí Direct Power Off, který umožnuje vypnutí přístroje i při promítání pomocí síťové šňůry s vypínačem. PoZNÁMKA: Před použitím Direct Power Off nechte projektor alespoň 20 min. běžet a promítat. Po použití Příprava: ujistěte se, že projektor není zapnutý 1. Odpojte síťový kabel. 2. Odpojte ostatní kabely. 3. Zasuňte nastavovací nožičky. 4. Zakryjte objektiv víčkem. 46 Návod k obsluze Projektor NEC NP4000/NP4001

47 4. praktické funkce 1. Vypnutí obrazu a zvuku Promítaný obraz a zvuk můžete pomocí dálkového ovladače na krátký okamžik vypnout. Funkce je výhodná, pokud potřebujete na krátkou chvilku přerušit prezentaci či promítání. 1. Pro vypnutí obrazu a zvuku na krátkou chvíli stiskněte tlačítko PIC-MUTE (viz. kap. 1, odd. 6 Dálkový ovladač a jeho části, na str. 18). 2. Opětovné stisknutí funkci vypne. PoZNÁMKA: Při delších přestávkách doporučujeme projektor vypnout. 2. Zastavení obrazu Promítaný obraz a zvuk můžete pomocí dálkového ovladače na krátký okamžik zastavit (zmrazit). Funkce je výhodná, pokud potřebujete zachytit snímek z videa nebo zastavit animaci v určitém bodě. 1. Pro zastavení obrazu stiskněte na dálkovém ovladači jednou tlačítko freeze (viz. kap. 1, odd. 6 Dálkový ovladač a jeho části, na str. 18). 2. Obraz zamrzne. 3. Opětovné stisknutí funkci vypne. PoZNÁMKA: Při delších přestávkách doporučujeme projektor vypnout. 3. Ruční ostření a zoom Ostření a zoom lze nastavit ručně z panelu projektoru nebo pomocí dálkového ovladače. Nastavení přes ovládací panel 1. Na ovládacím panelu projektoru stiskně te tlačítko focus nebo zoom. Objeví se příslušné okno. 2. Pomocí tlačítek +/- zaostřete resp. zazo omujte. 3. Pro návrat k promítanému snímku stisk něte EXIT. Projektor NEC NP4000/NP4001 Návod k obsluze 47

48 4. Praktické funkce 4. Změna režimu lampy Projektor má dva režimy lampy. Normállní pro běžné promítání, Eco pro úsporu energie. Životnost lampy můžete prodloužit používáním ekonomického režimu. Pro změnu režimu lampy postupujte následovně: Nastavení režimu lampy přes ovládací panel 1. Na ovládacím panelu projektoru stiskně te tlačítko MENU. Objeví se hlavní menu. Pomocí tlačítek SELECT neboq vyberte SETUP a stiskněte ENTER. 2. Pomocí tlačítek t nebo u vyberte kartu GENERAL a následně pomocí tlačítek neboq vyberte LAMP MODE (režim lampy). Stiskněte ENTER. 3. Z okna LAMP MODE vyberte pomocí tla čítek neboq režim normal nebo eco. Zvolte OK a stiskněte ENTER. Nastavení režimu lampy pomocí dálkového ovladače 1. Na dálkovém ovladači projektoru stiskněte tlačítko LAMP MODE (režim lampy). 2. Z okna LAMP MODE vyberte pomocí tlačítek neboq režim normal nebo eco. Kurzorem najeďte na OK a stiskněte ENTER. PoZNÁMKA: Projektor svítí v režimu Eco méně. Normální režim: 100% jasu, Eco režim: cca 80% jasu 48 Návod k obsluze Projektor NEC NP4000/NP4001

49 4. Praktické funkce 5. Informace Stisknutím HELP na dálkovém ovladači zobrazet okno Information. Pomocí tlačítek t nebo u vyberte příslušnou kartu. 6. Nastavení polohy/taktu Polohu/takt/fázi a korekci trapézového zkreslení můžete nastavit ručně z panelu projektoru nebo pomocí dálkového ovladače. Nastavení polohy/taktu/fáze pomocí menu 1. Stiskněte tlačítko MENU. Objeví se hlavní menu. Pomocí tlačítek neboq vyberte ADJUST a stiskněte ENTER. 2. Pomocí tlačítek t nebo u vyberte kartu GENERAL a následně pomocí tlačítek neboq vyberte LAMP MODE (režim lampy). Stiskněte ENTER. Projektor NEC NP4000/NP4001 Návod k obsluze 49

50 4. Praktické funkce 2. Z nabídky ADJUST vyberte pomocí tlačí tek t nebo u kartu IMAGE OPTIONS a následně pomocí tlačítek neboq vyberte Horizontal, Vertical, Clock nebo Phase. 3. Pomocí tlačítek t u q nastavte hod noty posuvníků Horizontal, Vertical, Clock nebo Phase. 4. Pro návrat k promítanému snímku stisk něte EXIT. Korekce trapézového zkreslení pomocí dálkového ovladače důležité Provádíte-li korekci trapézového zkreslení, nastavte polohu objektivu (lens-shift) následovně Horizontální: střed objektivu Vertikální: spodní část promítaného snímku je na úrovni se středovou linií objektivu ve výšce. 1. Stiskněte tlačítko KEYSTONE. Otevře se okno nastavení trapézového zkreslení. 2. Pomocí tlačítek t u q nastavte hodnoty posuvníků Horizontal a Vertical. 3. Hodnoty zvolte tak, aby snímek byl rov noběžný (viz. obrázek). 4. Pro návrat k promítanému snímku stisk něte EXIT. PoZNÁMKA: Stisknutí tlačítka Keystone na 2 vteřiny resetuje všechny hodnoty na defaultní. 50 Návod k obsluze Projektor NEC NP4000/NP4001

51 4. Praktické funkce nastavení horizontální Vertikální Keystone Max. +/- 35 cca. Max. +/- 40 cca. Maximálního úhlu dosáhnete při následujících podmínkách: Použijete-li objektiv NP08ZL Je-li poloha objektivu (lens-shift) nastavena následovně Horizontální: střed objektivu Vertikální: spodní část promítaného snímku je na úrovni se středovou linií.objektivu ve výšce. Nastavujete-li polohu objektivu (lens-shift) Obraz se promítá v režimu Wide mode Rozlišení je XGA (NP4000) / WXGA (NP4001) PoZNÁMKA: Vyšší rozlišení než XGA (NP4000) / WXGA (NP4001) zúžuje rozsah nastavení. Poměr stran... 4 : 3 (NP4000) / 15 : 9 (NP4001) Horizontální a vertikální směry jsou nastavovány zvlášť. Kombinace obou nastavení zúžuje rozsah nastavení. Projektor NEC NP4000/NP4001 Návod k obsluze 51

52 4. Praktické funkce 7. Ochrana proti neoprávněnému použití projektoru Projektor má zabudovanou zabezpečovací funkci, která umožňuje zamknout ovládací panely menu a znemožňuje dálkové ovládání. Zabezpečovací funkce nemá implicittně stanovené heslo; tzn. že uživatel musí, pokud chce tuto funkci používat, nejprve definovat heslo. Zamknutí projektoru Pro nastavení hesla postupujte následovně 1. Na ovládacím panelu projektoru nebo dálkovém ovladači stiskněte tlačítko MENU. Objeví se hlavní menu. Pomocí tlačítek SELECT neboq vyberte SETUP a stiskněte ENTER. 2. Pomocí tlačítek t nebo u vyberte kartu installation a následně pomocí tlačítek neboq vyberte security (zabezpečení). Stiskněte ENTER. 3. Jste vyzvání k zapnutí funkce zabezpe čení. Vyberte OK a stiskněte ENTER. Tlačítkem q vyberte on (zapnuto). 52 Návod k obsluze Projektor NEC NP4000/NP4001

53 4. Praktické funkce 4. Zobrazí se okno pro heslo. Pomocí tlačí tek t u q vepište heslo o délce 4 až 10 znaků. Stiskněte ENTER. 5. Jakmile úspěšně vložíte heslo, zobrazí se potvrzovací okno. Pro potvrzení vepište stejné heslo ještě jednou. Heslo si poznamenejte.stiskněte EN - TER. Objeví se informační hlášení o aktivaci zabezpečení. Vyberte CAN- CEL pro návrat do SETUP nebo vyberte OK pro aktivaci zabezpečení. Odemknutí projektoru Pro odemknutí projektoru postupujte následovně 1. Je-li projektor zamknutý, objeví se hlášení Projektor je zamknutý! Vložte heslo. 2. Pro odemknutí projektoru stiskněte na ovládacím panelu nebo dálkovém ovla dači tlačítko MENU. Objeví se dialogové okno. Pro aktivaci projektoru vepište vaše heslo. Projektor NEC NP4000/NP4001 Návod k obsluze 53

54 4. Praktické funkce 8. Používání zámku Projektor je navíc vybaven dvěma typy zámků - zámkem typu Kensington a otvorem pro bezpečností řetěz. Zámek Kensington Pomocí zdířky zámku Kensington a bezpečnostním lankem můžete projektor připoutat k pevné konstrukci či objektu. PoZNÁMKA: Pro výběr zabezpečovacího zařízení typu Kensington kontaktujte svého prodejce. Bezpečnostní zdířka odpovídá bezpečnostnímu systému Kensington MicroSaver Security System. V případě potřeby kontaktujte: Kensington, 2853 Campus Drive, San Mateo, CA94403, U.S.A. Tel: , Otvor pro bezpečnostní řetěz Dodatečným zabezpečovacím prvkem k heslu a zámku Kensington je zdířka pro bezpečnostní řetízek. Zámek Kensington Zdířka pro řetěz 54 Návod k obsluze Projektor NEC NP4000/NP4001
