A. PRŮVODNÍ ZPRÁVA. A.1 Identifikační údaje A.1.1 Údaje o stavbě. a) název stavby Stavební úpravy Mateřské školky

Transkript

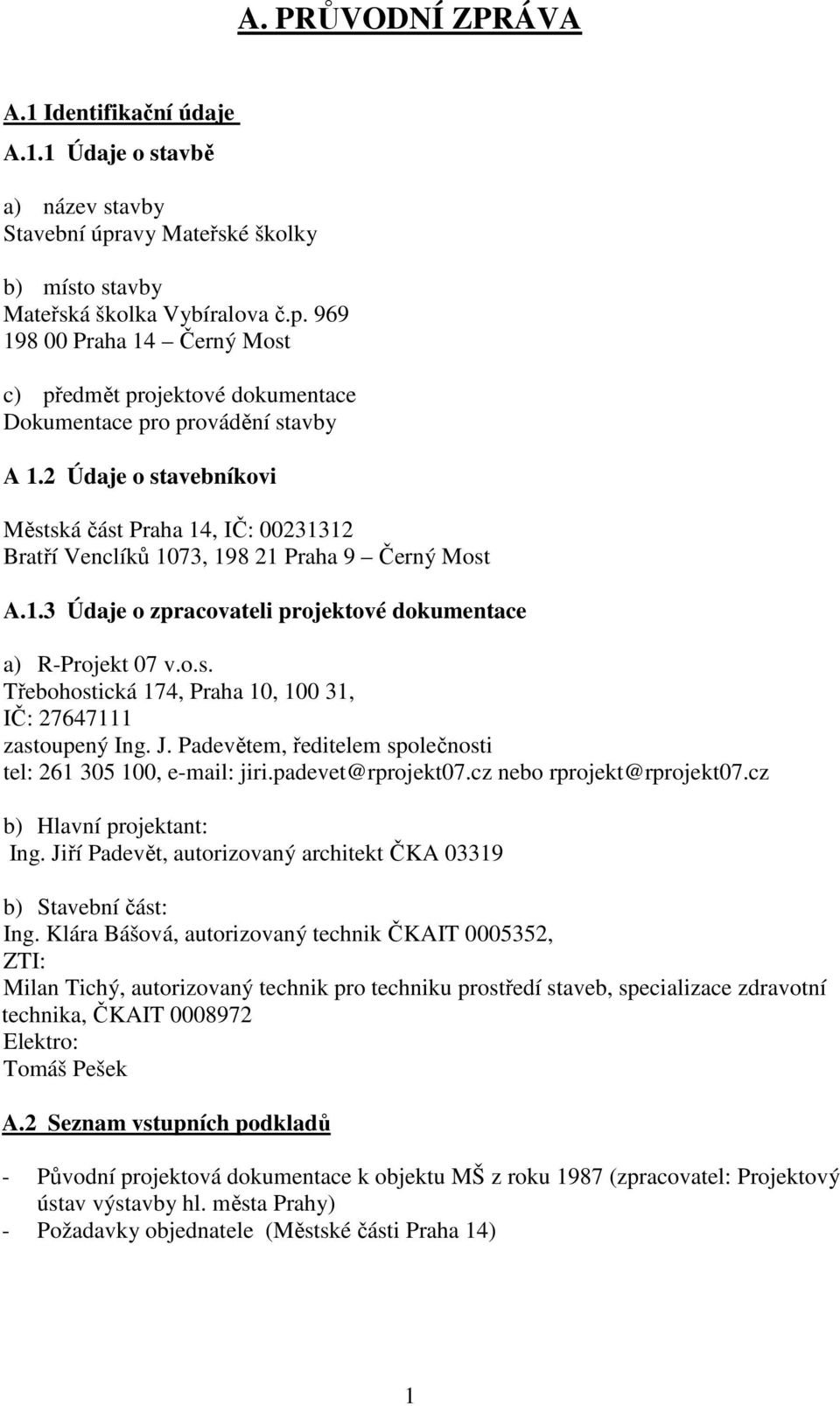

1 A. PRŮVODNÍ ZPRÁVA A.1 Identifikační údaje A.1.1 Údaje o stavbě a) název stavby Stavební úpravy Mateřské školky b) místo stavby Mateřská školka Vybíralova č.p Praha 14 Černý Most c) předmět projektové dokumentace Dokumentace pro provádění stavby A 1.2 Údaje o stavebníkovi Městská část Praha 14, IČ: Bratří Venclíků 1073, Praha 9 Černý Most A.1.3 Údaje o zpracovateli projektové dokumentace a) R-Projekt 07 v.o.s. Třebohostická 174, Praha 10, , IČ: zastoupený Ing. J. Padevětem, ředitelem společnosti tel: , jiri.padevet@rprojekt07.cz nebo rprojekt@rprojekt07.cz b) Hlavní projektant: Ing. Jiří Padevět, autorizovaný architekt ČKA b) Stavební část: Ing. Klára Bášová, autorizovaný technik ČKAIT , ZTI: Milan Tichý, autorizovaný technik pro techniku prostředí staveb, specializace zdravotní technika, ČKAIT Elektro: Tomáš Pešek A.2 Seznam vstupních podkladů - Původní projektová dokumentace k objektu MŠ z roku 1987 (zpracovatel: Projektový ústav výstavby hl. města Prahy) - Požadavky objednatele (Městské části Praha 14) 1

2 A.3 Údaje o území a) rozsah řešeného území Katastrální území: k.ú. Praha Černý Most (731676), č.parc.: 232/86 Výměra: 767 m 2 Druh pozemku: Zastavěná plocha a nádvoří Vlastník parcely: Hlavní město Praha, Mariánské náměstí 2/2, Praha 1 - Staré Město Svěřená správa nemovitostí ve vlastnictví obce: Městská část Praha 14, bratří Venclíků 1073, Praha 14 Černý Most Číslo LV: 116 Typ stavby: Budova s číslem popisným 1115 b) údaje o ochraně území podle jiných právních předpisů (památková rezervace, památková zóna, zvláště chráněné území, záplavové území apod.) Nejsou evidovány žádné způsoby ochrany. Parcela nemá evidováno BPEJ. c) údaje o odtokových poměrech Údaje se k dané stavbě neposuzují. d) údaje o souladu s územně plánovací dokumentací, nebylo-li vydáno územní rozhodnutí nebo územní opatření, popřípadě nebyl-li vydán územní souhlas Stavba je umístěna na monofunkční ploše v kategorii veřejného vybavení - je v souladu s územně plánovací dokumentací. e) údaje o souladu s územním rozhodnutím nebo veřejnoprávní smlouvou územní rozhodnutí nahrazující anebo územním souhlasem, popř. s regulačním plánem v rozsahu, ve kterém nahrazuje územní rozhodnutí, a v případě stavebních úprav podmiňujících změnu v užívání stavby údaje o jejím souladu s územně plánovací dokumentací Zpracování dokumentace stavebních úprav pro stávající objekt Mateřské školky nepodléhá vypracování dokumentace k územnímu rozhodnutí. Navržené stavební úpravy nejsou v rozporu s územním plánem. f) údaje o dodržení obecných požadavků na využití území Dokumentace je v souladu s vyhláškou o obecních požadavcích na využívání území 501/2006. g) údaje o splnění požadavků dotčených orgánů Stanoviska dotčených orgánů státní správy jsou do projektové dokumentace zapracovány. h) seznam výjimek a úlevových řešení Výjimky a úlevová řešení se stavby netýkají. i) seznam souvisejících a podmiňujících investic Jiné související a podmiňující investice danou stavbou nevznikají. 2

3 j) seznam pozemků a staveb dotčených prováděním stavby Stavba bude probíhat na pozemcích stavebníka, parcela č. 232/86. A.4 Údaje o stavbě a) nová stavba nebo změna dokončené stavby Jedná se o stavební úpravy stávajícího objektu Mateřské školy, které řeší provoz pro dvě samostatné třídy (jedna třída je navržena pro max. 28 dětí). Úpravy se týkají rozšíření šatny a WC s umývárnou pro děti v obou patrech a instalaci potřebných zařizovacích předmětů pro daný počet dětí. Dále pak vytvoření šatny pro učitelky. Další úpravy jsou navrženy v místnosti přípravny jídla včetně zprovoznění malého nákladního výtahu z přízemí do 1.patra. Součástí těchto prací bude také úprava povrchů podlah a stěn v daných místnostech včetně malby. Další úpravy se týkají nové instalace dřevěných krytů na tělesa ústředního vytápění. Stávající dveřní prosklená křídla budou vyměněna za nová dřevěná plná z důvodů bezpečnosti. b) účel užívání stavby Stávající objekt je dvoupodlažní se suterénem. Objekt je dělený na tři samostatná křídla (dva samostatně přístupné objekty s provozním využitím Mateřské školy). Prostřední křídlo také se samostatným vstupem (původně hospodářská část objektu) umístěné v suterénu objektu má samostatné využití. Stavební úpravy se týkají dvou nadzemních pater ve východním křídle. V každém patře bude umístěna jedna třída mateřské školy. Objekt slouží jako mateřská škola s kapacitou 56 dětí (dvě třídy, na jednu třídu 28 dětí). V 1.patře bude umístěna přípravna jídla s navazující jídelnou pro děti. Dovoz jídel zajišťuje provozovatel. c) trvalá nebo dočasná stavba Stavba je trvalá. d) údaje o ochraně stavby podle jiných právních předpisů (kulturní památka apod.) Není evidován žádný způsob ochrany. e) Údaje o dodržení technických požadavků na stavby a o obecných technických požadavků zabezpečujících bezbariérové užívání staveb Navržené stavební úpravy neřeší bezbariérové užívání stavby. f) Údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů Stanoviska dotčených orgánů státní správy jsou do projektové dokumentace zapracovány. g) Seznam výjimek a úlevových řešení Výjimky a úlevová řešení se stavby netýkají. h) Navrhované kapacity stavby (zastavěná plocha, obestavěný prostor, užitná plocha, počet funkčních jednotek, a jejich velikosti, počet uživatelů apod.) Užitná plocha MŠ: 537,72 m 2 Kapacita mateřské školky: 56 dětí / 2 třídy 3

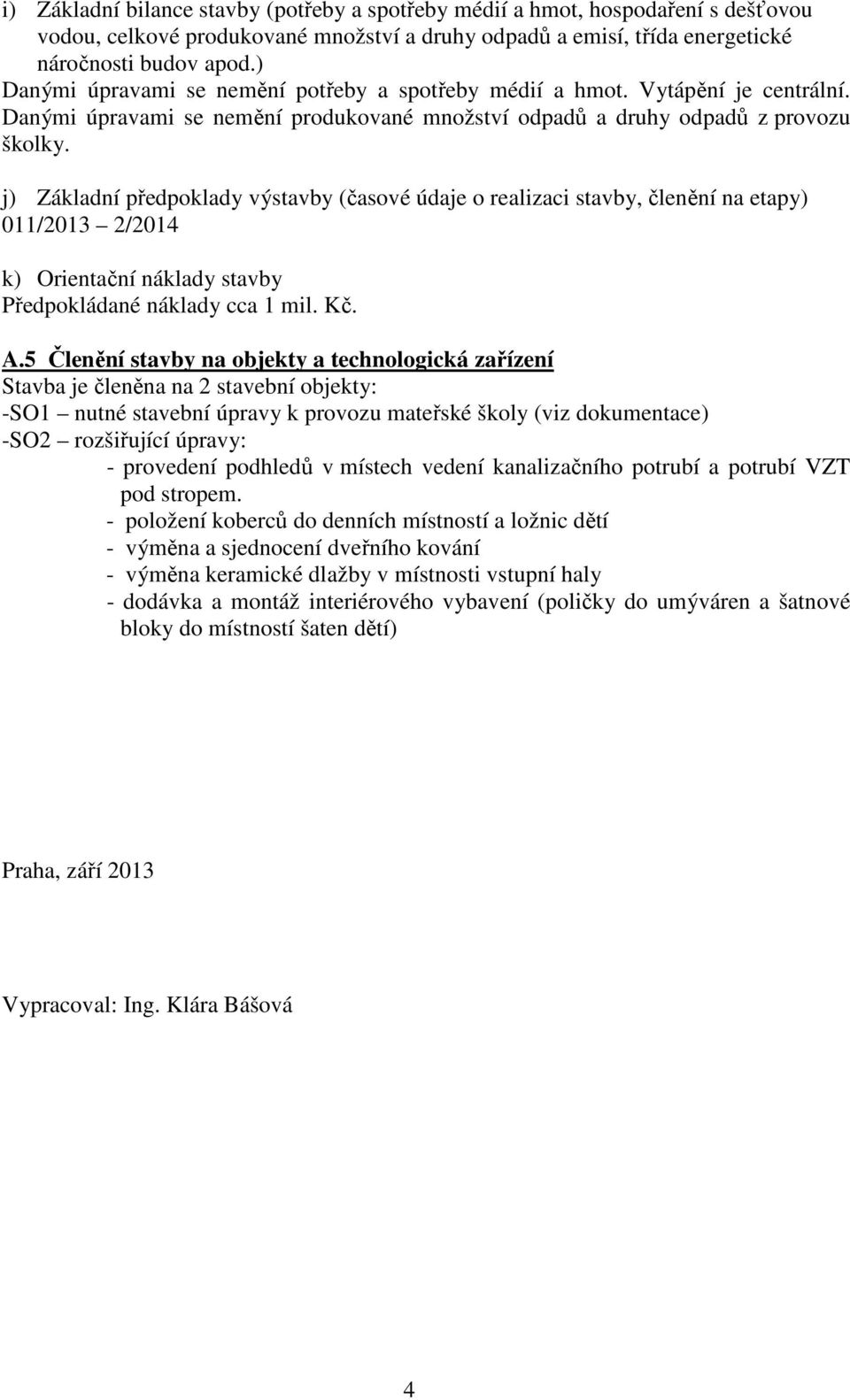

4 i) Základní bilance stavby (potřeby a spotřeby médií a hmot, hospodaření s dešťovou vodou, celkové produkované množství a druhy odpadů a emisí, třída energetické náročnosti budov apod.) Danými úpravami se nemění potřeby a spotřeby médií a hmot. Vytápění je centrální. Danými úpravami se nemění produkované množství odpadů a druhy odpadů z provozu školky. j) Základní předpoklady výstavby (časové údaje o realizaci stavby, členění na etapy) 011/2013 2/2014 k) Orientační náklady stavby Předpokládané náklady cca 1 mil. Kč. A.5 Členění stavby na objekty a technologická zařízení Stavba je členěna na 2 stavební objekty: -SO1 nutné stavební úpravy k provozu mateřské školy (viz dokumentace) -SO2 rozšiřující úpravy: - provedení podhledů v místech vedení kanalizačního potrubí a potrubí VZT pod stropem. - položení koberců do denních místností a ložnic dětí - výměna a sjednocení dveřního kování - výměna keramické dlažby v místnosti vstupní haly - dodávka a montáž interiérového vybavení (poličky do umýváren a šatnové bloky do místností šaten dětí) Praha, září 2013 Vypracoval: Ing. Klára Bášová 4

5 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA B.1 Popis území stavby a) Charakteristika stavebního pozemku Stavba bude probíhat na parcele stavebníka. Zařízení staveniště bude minimalizováno dle konkrétních potřeb stavby přísun materiálu postupný s ohledem na možnosti objektu. Všechny stavební práce budou prováděny v rámci staveniště. b) Výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.) Bylo provedeno zaměření stávající stavby s ohledem na rozsah prací spojených s danými úpravami. Zhodnocení stávajících konstrukcí objektu: Objekt mateřské školy pochází z let 20.století. Objekt je dvoupodlažní s částečně zapuštěným suterénem. Stavební úpravy se provádějí ve východním křídle objektu. Vstup do této části je samostatný. Objekt je postaven v konstrukční soustavě VVÚ ETA. Svislé nosné stěny, obvodové stěny a atika jsou z panelů konstr. soustavy VVÚ ETA revidované podle tepelné normy ČSN V jižní fasádě je navržen atypický parapetní panel, umožňující vytvoření většího okenního otvoru. Vodorovné konstrukce tvoří stropní panely konstrukční soustavy VVÚ ETA. Zvýšená část strojovny výtahu je zastropena stropními deskami PZD. Části stropů vedle výtahové šachty jsou dobetonovány, rovněž je dobetonován strop pod nástupním ramenem schodišť vedoucích z přízemí do 1.patra. Pro rozvody VZT a zdravotně technických instalací jsou využívány stropní panely s otvory. Menší prostupy pro ÚT a elektro a ZTI jsou proraženy dutinami stropních panelů. Střešní konstrukce nad objektem je navržena atypická. Jsou použity základní prvky pro dřevěnou dvouplášťovou střechu, používanou PMS Praha. Celá střecha je rozdělena na 5 částí. Mezi dvěma segmentovými střechami jsou ploché části s min. sklonem 5%. Pro segmenty jsou použity nejmenší střešní dílce tak, aby bylo možno přiblížit se co nejvíce válcové ploše. Segmentová střecha je ztužena ve dvou na sebe kolmých rovinách pomocí křížů a prken. V prostoru pod obloukem jsou umístěny vzduchotechnické jednotky. Nad střešní rovinu vystupují pouze výdech VZT, ZTI a strojovna výtahu. Do prostorů půdy je výlez z umýváren, u hospodářského schodiště je výlez na střechu. Střešní krytina je provedena z pozinkovaného plechu, pouze na strojovně výtahu je krytina ze živičných pásů. Vnitřní schody jsou typové dvouramenné VVÚ ETA. Příčky v přízemí a 1.patře jsou převážně betonové z VVÚ ETA, tam kde jsou zvýšené nároky na prostupy a rozvody ZTI, VZT a elektro-instalací jsou příčky siporexové tl. 100 mm příp. zděné z CDm tl.125 mm nebo z CP na MVC. Později provedené dělící konstrukce jsou sádrokartonové. Úpravy povrchů vnitřní omítky panelových stěn jsou provedeny po vyspravení a zatření spár Neopovitem. Vnitřní omítky cihelných stěn a příček jsou také provedeny Neopovitem. Na jádro omítky jsou cementové nástřiky. Ve vlhkých provozech je keramický obklad. V objektu je umístěn jídelní výtah ME 100 o nosnosti 100 kg. Nášlapné vrstvy podlah tvoří většinou PVC, v umývárnách, na WC a vstupní chodbě jsou keramické dlažby. Výplně otvorů - dřevěné dveře (některé jsou částečně prosklené) s ocelovými zárubněmi. Okna jsou nová plastová s izolačním dvojsklem opatřená z vnitřní strany hliníkovými žaluziemi. 5

6 c) Stávající ochranná a bezpečnostní pásma Stávající ochranná a bezpečnostní pásma nejsou dotčena d) Poloha vzhledem k záplavovému území, poddolovanému území apod. Objekt se nenachází v záplavovém ani poddolovaném území. e) Vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Stavba má minimální vliv na okolní objekty a pozemky. Po dobu stavby budou dodržovány zásady na omezení hlučnosti a prašnosti ze stavby. Práce náročné na hluk proběhnou ve vymezeném období. Doprava suti a materiálu bude prováděna určenými trasami. f) Požadavky na asanace, demolice, kácení dřevin Asanační, demoliční či jiné úpravy terénu nejsou součástí stavebních úprav. g) Požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé) Neposuzuje se. h) Územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Napojení na technickou infrastrukturu jsou stávající a nejsou stavbou dotčeny. Příjezdová komunikace je stávající. i) Věcné a časové vazby stavby, podmiňující, vyvolané, související investice Žádné věcné a časové vazby na okolní stavby a související investice nejsou známy. B.2 Celkový popis stavby B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek Stávající objekt je dvoupodlažní se suterénem. Objekt je dělený na tři samostatná křídla (dva samostatně přístupné objekty s provozním využitím mateřské školy. Prostřední křídlo také se samostatným vstupem (původně hospodářská část objektu) umístěné v suterénu objektu má samostatné využití. Stavební úpravy se týkají dvou nadzemních pater ve východním křídle. V každém patře bude umístěna jedna třída mateřské školy. Objekt slouží jako mateřská škola s kapacitou 56 dětí (dvě třídy). V 1. patře bude umístěna přípravna jídla s navazující jídelnou pro děti. Dovoz jídel zajišťuje provozovatel. Užitná plocha MŠ (východní křídlo): 537,72 m 2 Kapacita mateřské školky: 56 dětí / 2 třídy B.2.2 Celkové urbanistické a architektonické řešení a) urbanismus Objekt je stávající, urbanismus území se nemění. c) architektonické řešení Objekt mateřské školy pochází z let 20.století. Objekt je dvoupodlažní s částečně zapuštěným suterénem. Stavební úpravy vnitřní dispozice se provádějí ve východním 6

7 křídle objektu. Vstup do této části je samostatný. Objekt je postaven v konstrukční soustavě VVÚ ETA. Svislé nosné stěny, obvodové stěny a atika jsou z panelů konstr. soustavy VVÚ ETA revidované podle tepelné normy ČSN Architektonické řešení objektu se navrženými stavebními úpravami nemění. B.2.3. Celkové provozní řešení, technologie výroby Provoz školky bude rozdělen na 2 třídy propojené vstupní chodbou a schodištěm. Stavební úpravy se týkají dvou nadzemních pater ve východním křídle objektu, kde byl vždy umístěn podobný provoz zařízení pro výchovu a vzdělání dětí. V každém patře bude umístěna jedna třída Mateřské školy. Objekt slouží jako Mateřská škola s kapacitou 56 dětí (dvě třídy, na jednu třídu 28 dětí). V 1.patře bude umístěna přípravna jídla s navazující jídelnou pro děti. Dovoz jídel zajišťuje provozovatel. B.2.4. Bezbariérové užívání stavby Na stavební úpravy daného rozsahu se nevztahuje. B.2.5. Bezpečnost při užívání stavby Způsob užívání stavby se nemění. B.2.6. Základní charakteristika objektů a) stavební řešení Jedná se o stavební úpravy stávajícího objektu Mateřské školy, které řeší provoz pro dvě samostatné třídy (jedna třída je navržena pro max. 28 dětí). Úpravy se týkají rozšíření šatny a WC s umývárnou pro děti v obou patrech a instalaci potřebných zařizovacích předmětů pro daný počet dětí. Dále pak vytvoření šatny pro učitelky. Další úpravy jsou navrženy v místnosti přípravny jídla včetně zprovoznění malého nákladního výtahu z přízemí do 1.patra. Součástí těchto prací bude také úprava povrchů podlah a stěn v daných místnostech včetně malby. Další úpravy se týkají nové instalace dřevěných krytů na tělesa ústředního vytápění. Stávající dveřní prosklená křídla budou vyměněna za nová dřevěná plná z důvodů bezpečnosti. V rámci stavby se provedou demoliční práce v rozsahu: - vybourání příček v místnostech budoucích šaten, umýváren a WC, a mezi stávajícím skladem a chodbou - vybourání dočasně zaplentovaných otvorů v denních místnostech - demontáže zařizovacích předmětů dle dokumentace - demontáže zábradlí, mříže a krytu radiátorů - odstranění PVC v místnostech dle projektové dokumentace - odstranění keramických obkladů a dlažeb dle dokumentace b) konstrukční a materiálové řešení Nové konstrukce: Svislé konstrukce Svislé nenosné konstrukce nové příčky jsou navrženy sádrokartonové (pomocí jednoduché konstrukce ze stojek s jednovrstvým opláštěním). Dále jsou navrženy instalační předstěny tl. 125 a 150 mm v místnostech přípravny jídla před nově instalovanými zařizovacími předměty. Ve vlhkém prostředí budou použité SDK impregnované proti vlhkosti. V umývárně a WC dětí je navržena nízká SDK stěna pro 7

8 umístění věšáků na ručníky kotvená pomocí tenkostěnných profilů do podlahy. Je vysoká 1,0 m tl. 75 mm. Vodorovné nosné konstrukce Stávající strop tvoří prefabrikované panely systému VVÚ ETA. Poškozená místa nově vyspravit a zatřít spáry. Stropy nově vymalovat. Podlahy Nášlapné vrstvy podlah budou tvořeny PVC krytinou (ponechány stávající, poškozené dle projektové dokumentace budou vyměněny. Sokly budou provedeny z plastových lišt V místnostech umýváren, WC budou nově položeny keramické dlažby. Sokly budou keramické v. 80 mm. V objektu SO2 může dojít k položení koberců do heren a ložnic. U nových koberců budou použity soklové kobercové plastové lišty. Zámečnické práce Nově bude provedeno zábradlí na mezipodestě schodiště (před prosklením). Stávající zábradlí bude demontováno (nová konstrukce bude ocelová bez ostrých hran). Je navrženo z tenkostěnných profilů žárově pozinkovaných s povrchovým nátěrem. Nově je navrženo ocelové zábradlí před okny s nízkými parapety (okna na jižní fasádě). Konstrukčně je navrženo z tenkostěnných profilů se svislými příčlemi z tyčoviny. Povrch bude žárově pozinkovaný opatřený nátěrem. Výplně otvorů Okna jsou stávající plastová s izolačním dvojsklem a s vnitřními žaluziemi. Stávající prosklení mezi nově vytvořenou místností šaten učitelek a ložnicí bude nově zasklen bezpečnostním vrstveným sklem a matnou fólií. Vnitřní stávající dveře budou ponechány a opatřeny novým nátěrem, pouze dveře prosklené budou vyměněny za nové dřevěné plné. Také nově navrhované dveře budou plné dřevěné. Zárubně jsou ocelové a budou opatřeny novými nátěry (vše viz tabulka dveří). Úpravy povrchů (stěny a strop) Odstraní se nesoudržné části omítek (cca 20% povrchu), plochy stěn se opraví novou stěrkovou omítkou (betonové povrchy), podklad se opatří penetračním nátěrem, případně cementovým postřikem a provede se začištění rohů prostupů. V místnostech umýváren, WC, přípravny jídla a v místech osazení nových umyvadel budou provedeny keramické obklady (výšky obkladů viz dokumentace). Všechny stěny a stropy budou nově vymalovány. Instalace zařizovacích předmětů Většina zařizovacích předmětů bude nová. Stávající dětská umyvadla (4ks) a WC budou demontována a přemístěna (viz dokumentace). Stávající dětské WC mísy (5 ks) budou opatřeny novými nádržkami. V přípravně jídla je navržena kuchyňská linka s myčkou, dřezem, el. sporákem, digestoří, dvěma lednicemi, termoporty, Součástí stavebních úprav SO2 - podhled v umývárnách v přízemí a 1.patře SDK podhled na zakrytí kanalizačního potrubí a potrubí VZT pod stropem. 8

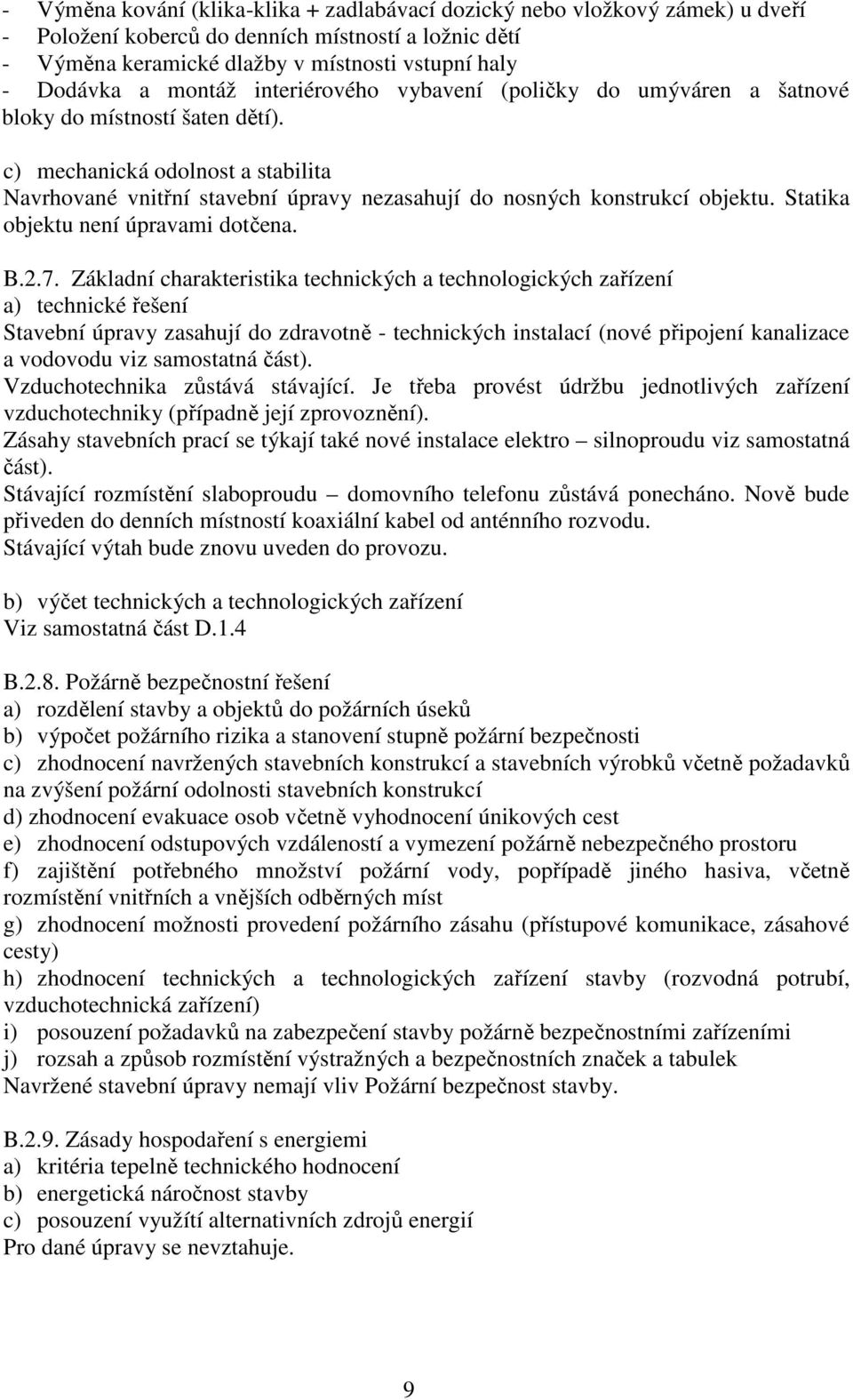

9 - Výměna kování (klika-klika + zadlabávací dozický nebo vložkový zámek) u dveří - Položení koberců do denních místností a ložnic dětí - Výměna keramické dlažby v místnosti vstupní haly - Dodávka a montáž interiérového vybavení (poličky do umýváren a šatnové bloky do místností šaten dětí). c) mechanická odolnost a stabilita Navrhované vnitřní stavební úpravy nezasahují do nosných konstrukcí objektu. Statika objektu není úpravami dotčena. B.2.7. Základní charakteristika technických a technologických zařízení a) technické řešení Stavební úpravy zasahují do zdravotně - technických instalací (nové připojení kanalizace a vodovodu viz samostatná část). Vzduchotechnika zůstává stávající. Je třeba provést údržbu jednotlivých zařízení vzduchotechniky (případně její zprovoznění). Zásahy stavebních prací se týkají také nové instalace elektro silnoproudu viz samostatná část). Stávající rozmístění slaboproudu domovního telefonu zůstává ponecháno. Nově bude přiveden do denních místností koaxiální kabel od anténního rozvodu. Stávající výtah bude znovu uveden do provozu. b) výčet technických a technologických zařízení Viz samostatná část D.1.4 B.2.8. Požárně bezpečnostní řešení a) rozdělení stavby a objektů do požárních úseků b) výpočet požárního rizika a stanovení stupně požární bezpečnosti c) zhodnocení navržených stavebních konstrukcí a stavebních výrobků včetně požadavků na zvýšení požární odolnosti stavebních konstrukcí d) zhodnocení evakuace osob včetně vyhodnocení únikových cest e) zhodnocení odstupových vzdáleností a vymezení požárně nebezpečného prostoru f) zajištění potřebného množství požární vody, popřípadě jiného hasiva, včetně rozmístění vnitřních a vnějších odběrných míst g) zhodnocení možnosti provedení požárního zásahu (přístupové komunikace, zásahové cesty) h) zhodnocení technických a technologických zařízení stavby (rozvodná potrubí, vzduchotechnická zařízení) i) posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními j) rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek Navržené stavební úpravy nemají vliv Požární bezpečnost stavby. B.2.9. Zásady hospodaření s energiemi a) kritéria tepelně technického hodnocení b) energetická náročnost stavby c) posouzení využítí alternativních zdrojů energií Pro dané úpravy se nevztahuje. 9

10 B Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Zásady řešení parametrů stavby (větrání, vytápění, osvětlení, zásobování vodou, odpadů, apod.) a dále zásady řešení vlivu stavby na okolí (vibrace, hluk, prašnost, apod.) Stávající provoz mateřské školky je v souladu s hygienickými požadavky. Místnosti, které nejsou přímo odvětrávané okny mají buď nucené odvětrání v případě WC a šatny personálu nebo mají zajištěno otvory pro přívod a odvod vzduchu. Osvětlení vyhovuje předepsaným normám a vyhláškám. Zásobování vodou je zajištěno z veřejného vodovodu. Splaškové kanalizace jsou odvedeny do veřejné kanalizace. Pro odběr elektřiny jsou zajištěny smlouvy mezi dodavatelem a vlastníkem objektu. Vytápění je centrální. Odpad je komunální zajištěný svozem odpadu. Po dobu stavby budou dodržovány zásady na omezení hlučnosti a prašnosti. Práce náročné na hluk proběhnou ve vymezeném období mimo doby provozu školky. Doprava suti a materiálu bude prováděna určenými trasami. Odpady ze stavební činnosti budou tříděny, v maximální míře recyklovány a odváženy na řízenou skládku k ekologické likvidaci. Pro stavbu lešení budou provedeny krátkodobé zábory veřejných ploch. Stavba bude prováděna s maximální ohleduplností k okolí, hlučnost a prašnost bude omezena na minimum. Hlučnost mechanizmů a zařízení používaných na stavbě nesmí přesáhnout hodnoty stanovené nařízením vlády č. 272/2011 Sb, tj. hluk ze stavební činnosti ve venkovním chráněném prostoru staveb nepřesáhne ve dne 65 db v LAeq,14h a v chráněném vnitřním prostoru stavby 55 db v LAeq,14h. Suť při bouracích pracích, manipulaci a přepravě bude kropena. Přepravní prostředky musí být při přepravě stavebního odpadu zcela uzavřeny, nebo musí mít ložnou plochu zakrytou plachtou. Pokud dojde při přepravě k úniku stavebního odpadu, je přepravce povinen neprodleně znečištění odstranit. Při eventuálním dotčení veřejných prostranství stavební činností bude prováděn denní úklid těchto prostranství mokrou cestou. B Ochrana stavby před negativními účinky vnějšího prostředí a) ochrana před pronikáním radonu z podloží b) ochrana před bludnými proudy c) ochrana před technickou seizmicitou d) ochrana před hlukem e) protipovodňová opatření Stavba se nenachází v žádném ochranném pásmu ani v rizikovém území. B.3 Připojení na technickou infrastrukturu a) napojovací místa technické infrastruktury b) připojovací rozměry, výkonové kapacity a délky Připojení na místa technické infrastruktury je stávající. B.4 Dopravní řešení a) popis dopravního řešení b) napojení území na stávající dopravní infrastrukturu c) doprava v klidu d) pěší a cyklistické stezky Dopravní řešení stávající. Příjezd k objektu po přilehlé místní komunikaci. Parkování je umožněno na této příjezdové komunikaci. 10

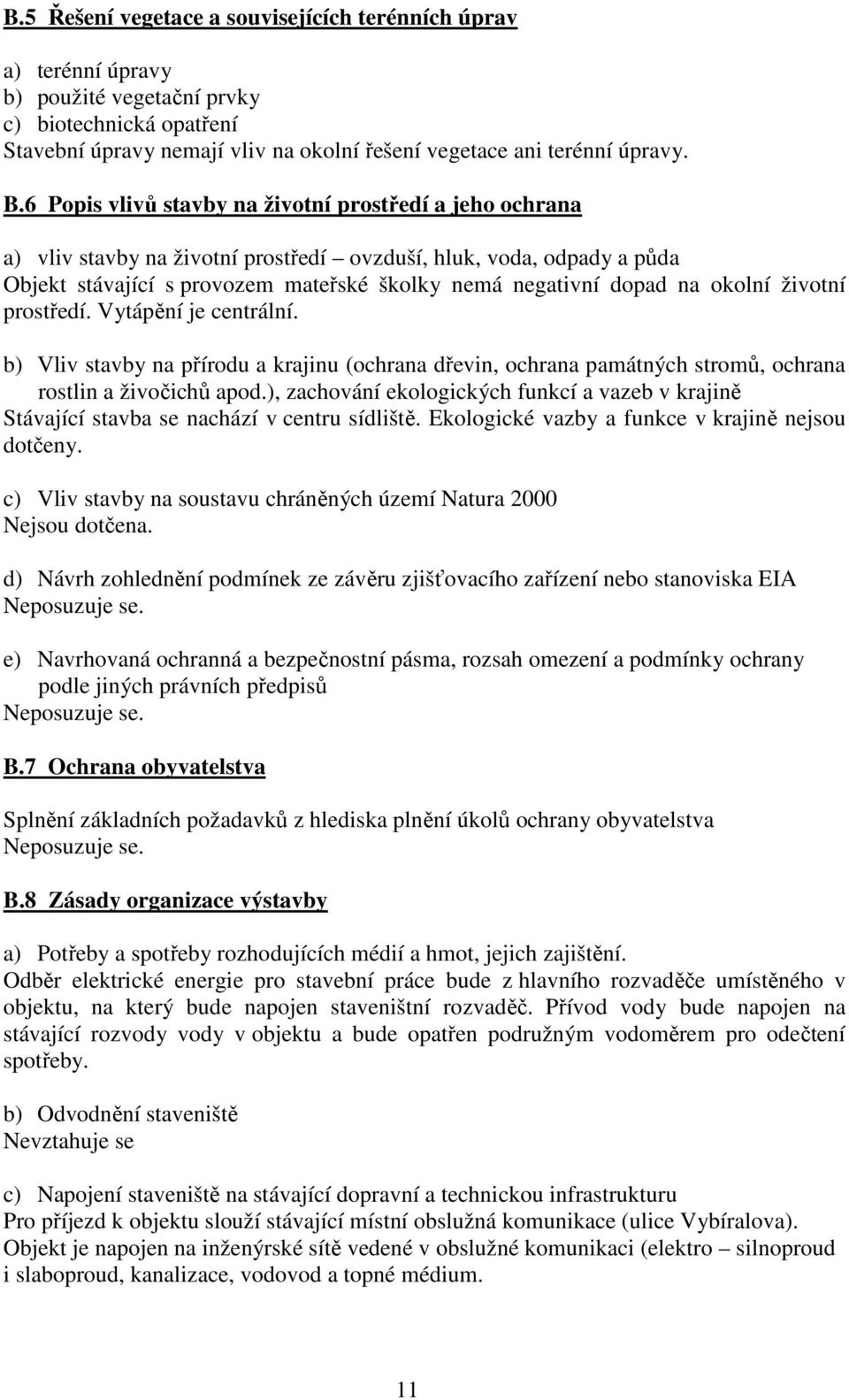

11 B.5 Řešení vegetace a souvisejících terénních úprav a) terénní úpravy b) použité vegetační prvky c) biotechnická opatření Stavební úpravy nemají vliv na okolní řešení vegetace ani terénní úpravy. B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a) vliv stavby na životní prostředí ovzduší, hluk, voda, odpady a půda Objekt stávající s provozem mateřské školky nemá negativní dopad na okolní životní prostředí. Vytápění je centrální. b) Vliv stavby na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině Stávající stavba se nachází v centru sídliště. Ekologické vazby a funkce v krajině nejsou dotčeny. c) Vliv stavby na soustavu chráněných území Natura 2000 Nejsou dotčena. d) Návrh zohlednění podmínek ze závěru zjišťovacího zařízení nebo stanoviska EIA Neposuzuje se. e) Navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů Neposuzuje se. B.7 Ochrana obyvatelstva Splnění základních požadavků z hlediska plnění úkolů ochrany obyvatelstva Neposuzuje se. B.8 Zásady organizace výstavby a) Potřeby a spotřeby rozhodujících médií a hmot, jejich zajištění. Odběr elektrické energie pro stavební práce bude z hlavního rozvaděče umístěného v objektu, na který bude napojen staveništní rozvaděč. Přívod vody bude napojen na stávající rozvody vody v objektu a bude opatřen podružným vodoměrem pro odečtení spotřeby. b) Odvodnění staveniště Nevztahuje se c) Napojení staveniště na stávající dopravní a technickou infrastrukturu Pro příjezd k objektu slouží stávající místní obslužná komunikace (ulice Vybíralova). Objekt je napojen na inženýrské sítě vedené v obslužné komunikaci (elektro silnoproud i slaboproud, kanalizace, vodovod a topné médium. 11

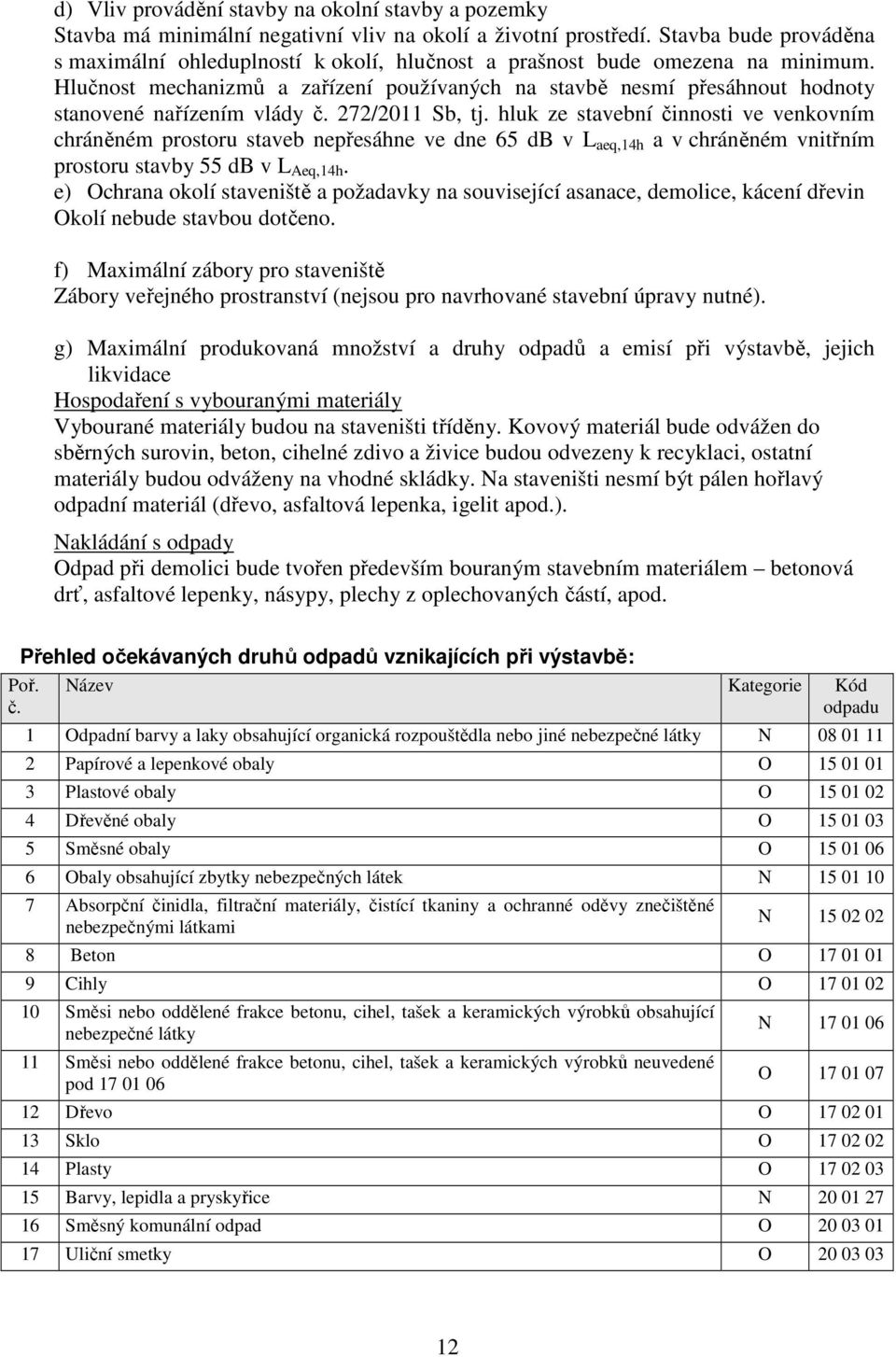

12 d) Vliv provádění stavby na okolní stavby a pozemky Stavba má minimální negativní vliv na okolí a životní prostředí. Stavba bude prováděna s maximální ohleduplností k okolí, hlučnost a prašnost bude omezena na minimum. Hlučnost mechanizmů a zařízení používaných na stavbě nesmí přesáhnout hodnoty stanovené nařízením vlády č. 272/2011 Sb, tj. hluk ze stavební činnosti ve venkovním chráněném prostoru staveb nepřesáhne ve dne 65 db v L aeq,14h a v chráněném vnitřním prostoru stavby 55 db v L Aeq,14h. e) Ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin Okolí nebude stavbou dotčeno. f) Maximální zábory pro staveniště Zábory veřejného prostranství (nejsou pro navrhované stavební úpravy nutné). g) Maximální produkovaná množství a druhy odpadů a emisí při výstavbě, jejich likvidace Hospodaření s vybouranými materiály Vybourané materiály budou na staveništi tříděny. Kovový materiál bude odvážen do sběrných surovin, beton, cihelné zdivo a živice budou odvezeny k recyklaci, ostatní materiály budou odváženy na vhodné skládky. Na staveništi nesmí být pálen hořlavý odpadní materiál (dřevo, asfaltová lepenka, igelit apod.). Nakládání s odpady Odpad při demolici bude tvořen především bouraným stavebním materiálem betonová drť, asfaltové lepenky, násypy, plechy z oplechovaných částí, apod. Přehled očekávaných druhů odpadů vznikajících při výstavbě: Poř. č. Název Kategorie Kód odpadu 1 Odpadní barvy a laky obsahující organická rozpouštědla nebo jiné nebezpečné látky N Papírové a lepenkové obaly O Plastové obaly O Dřevěné obaly O Směsné obaly O Obaly obsahující zbytky nebezpečných látek N Absorpční činidla, filtrační materiály, čistící tkaniny a ochranné oděvy znečištěné nebezpečnými látkami N Beton O Cihly O Směsi nebo oddělené frakce betonu, cihel, tašek a keramických výrobků obsahující nebezpečné látky 11 Směsi nebo oddělené frakce betonu, cihel, tašek a keramických výrobků neuvedené pod N O Dřevo O Sklo O Plasty O Barvy, lepidla a pryskyřice N Směsný komunální odpad O Uliční smetky O

13 Odpady vzniklé během stavby budou likvidovány v jejím průběhu a skončí před jejím předáním do provozu. Hospodaření s odpady na plochách zařízení staveniště bude v souladu s platnými bezpečnostními předpisy včetně manipulace s nebezpečnými látkami. Při provozování stavebních strojů je zapotřebí dbát na jejich technický stav pro snížení úkapů oleje a ostatních technologických kapalin. h) Bilance zemních prací Provede se ruční vykopání rýh pro betonové pasy (uložení nového venkovního schodiště vedoucího na terasu) a vykopání rýh v místě stávajících teras pro založení obvodových konstrukcí. Sejmutá ornice z těchto výkopů bude použita na parcele pro úpravu stávající zeleně. Zbylá zemina bude odvezena na řízenou skládku. i) Ochrana životního prostředí při výstavbě Problematiku jako celek řeší zákon o posuzování vlivů na životní prostředí. Zákon upravuje posuzování vlivů připravovaných staveb, jejich změn a změn v užívání, činností, technologií, rozvojových koncepcí a programů a výrobků na životní prostředí. Hluk Nejvyšší přípustné hladiny hluku zákon o ochraně veřejného zdraví a jeho další následné prováděcí předpisy např. nařízení vlády č. 272/2011 Sb. (ochrana proti hluku), nařízení vlády a vyhláškami. Předpisy a nařízení stanoví, že organizace a občané jsou povinni činit potřebná opatření ke snížení hluku a dbát o to, aby pracovníci i ostatní občané byli jen v nejmenší možné míře vystaveni hluku, zejména musí dbát, aby nebyly překračovány nejvyšší přípustné hladiny hluku stanovené těmito předpisy. Zhotovitel je dále povinen dodržovat nařízení vlády, kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci ve znění pozdějších předpisů: Z těchto ustanovení pak vyplývají pro účastníky výstavby následující povinnosti: Zhotovitel je povinen vyžadovat od výrobců stavebních strojů údaje o výši hluku, který stroje vydávají, a provádět opatření na ochranu proti škodlivému působení hluku. Zhotovitel je povinen vybavit pracovníky pracující se stroji ochrannými pomůckami a přerušovat jejich práci v hlučném prostředí ze zdravotních důvodů nezbytnými přestávkami. Ochrana proti hluku a vibracím je řešena pomocí: uplatňovat dostupná opatření ke snížení hlučnosti především stavebních strojů nasazením vhodných strojů, pravidelnou technickou údržbou Emise Znečištění ovzduší způsobuje také stavební činnost. Jedná se zejména o zemní práce, výrobu betonu, dem. objektů apod. Zhotovitel musí dodržovat zejména nařízení vlády a vyhlášky MŽP, kterými se stanovují emisní limity a další podmínky pro provozování zdrojů znečišťování ovzduší. Vibrace Maximální přípustné hodnoty vibrací stanoví Nařízení vlády o ochraně zdraví před nepříznivými účinky hluku a vibrací, která rovněž stanoví povinnosti stavebních organizací. 13

14 Prašnost V průběhu provádění demoličních a zemních prací je zhotovitel povinen provádět opatření ke snížení prašnosti (u demolic kropení bouraných konstrukcí), u veřejných komunikací pak jejich pravidelné čištění v případě, že je po nich veden stavební provoz. Tuto povinnost zpravidla stanoví zhotoviteli stavební úřad. Ochrana povrchových a podzemních vod V průběhu výstavby nesmí docházet k nadměrnému znečišťování povrchových vod a ohrožování kvality podzemních vod. Musí být dodrženy platné zákony a vyhlášky o vodách (vodní zákon atd.), dále ochranu vody před ropnými látkami. Odpady V průběhu výstavby musí zhotovitel dodržovat zejména ustanovení uvedených zákonů a zákonných opatření platné zákony a vyhlášky o odpadech, jejich likvidaci a nakládání s nimi. Povinnosti původce odpadu: Nakládání s odpady původcem odpadu v souladu se zákonem. Původce odpadu je povinen odpady zařazovat podle Katalogu odpadů a odpady, které nemůže sám využít trvale nabízet k využití jiné právnické nebo fyzické osobě. Nelze-li odpady využít, potom zajistit zneškodnění odpadů. Dále je povinen odpad třídit a kontrolovat zda odpad nemá některou z nebezpečných vlastností. Původce odpadu je povinen vést evidenci o množství a způsobu nakládání s odpadem. Způsob vedení evidence je stanoven zákonem. Původce odpadu je zodpovědný za nakládání s odpady do doby, než jsou předány oprávněné osobě. j) Zásady bezpečnosti a ochrany zdraví při práci na staveništi, posouzení potřeby koordinátora bezpečnosti a ochrany zdraví při práci podle jiných předpisů Při provádění prací je třeba dodržovat základní pravidla BOZP. Zvláště pak připomínám respektovat : Při provádění prací je třeba dodržovat základní pravidla BOZP. Zákoník práce ve znění pozdějších změn a doplnění Při provádění prací na staveništích je třeba dodržovat pravidla BOZP, včetně zákonných požadavků, ustanovení norem (ČSN), bezpečnostních a hygienických předpisů platných v době provádění stavby. Před zahájením prací musí být všichni pracovníci na stavbě poučeni o bezpečnostních předpisech pro všechny práce, které přicházejí do úvahy. Tato opatřeni musí být řádně zajištěna a kontrolována. Všichni pracovníci musí používat předepsané ochranné pomůcky. Na pracovišti musí být udržován pořádek a čistota. Musí být dbáno ochrany proti požáru a protipožární pomůcky se musí udržovat v pohotovosti. Práce na el. zařízeních smí provádět pouze k tomu určený přezkoušený elektrikář. Připojení elektrických vedeni se mohou provádět jen za odborného dozoru PRE. Od veřejného provozu musí být jednotlivá staveniště oddělena zábranami. Podzemní investice je nutno před zahájením prací řádně vytýčit a zabezpečit během prací proti poškozeni. Práce na stavbě musí být prováděny v souladu se zhotovitelem zpracovanými technologickými postupy pro jednotlivé činnosti. 14

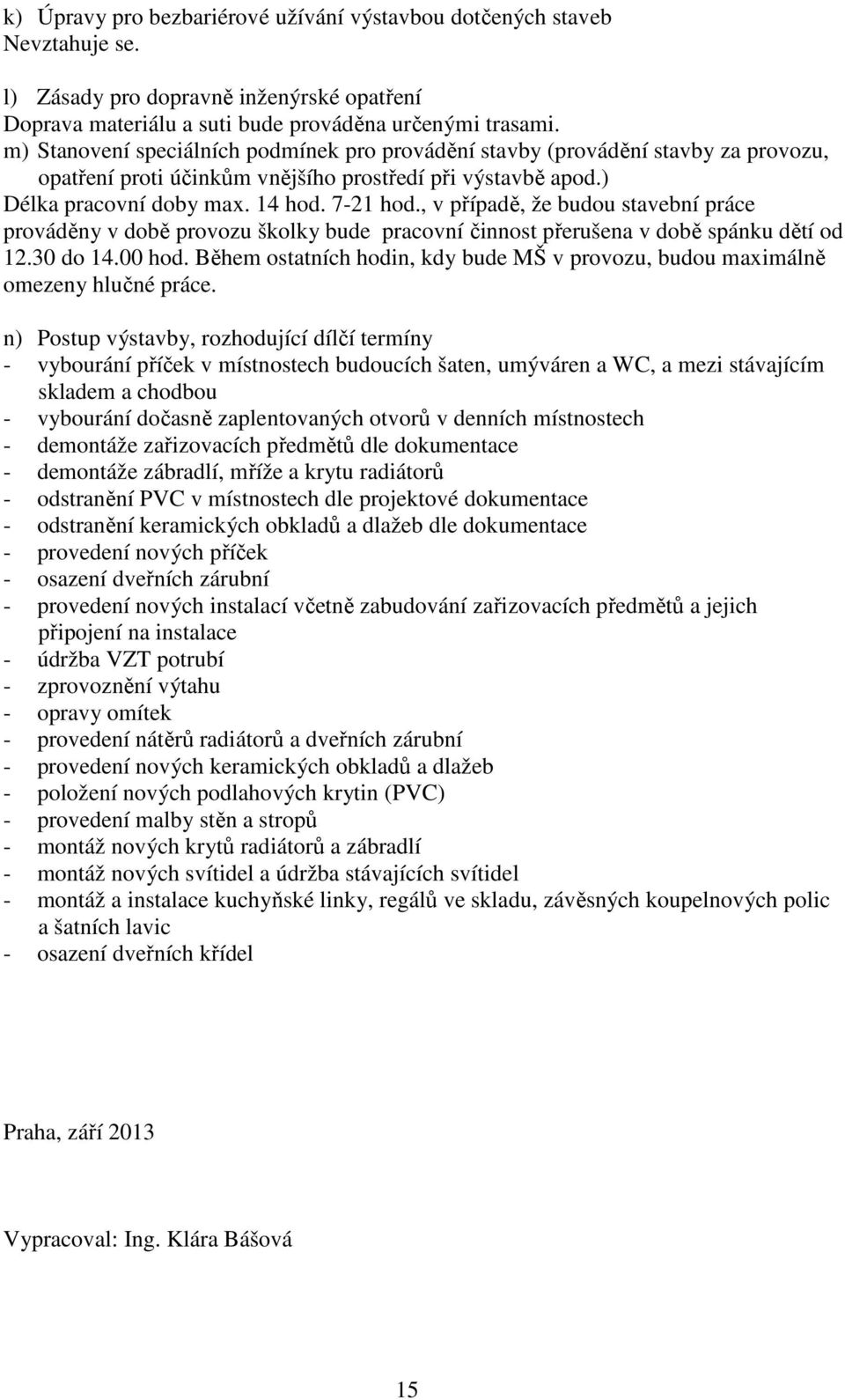

15 k) Úpravy pro bezbariérové užívání výstavbou dotčených staveb Nevztahuje se. l) Zásady pro dopravně inženýrské opatření Doprava materiálu a suti bude prováděna určenými trasami. m) Stanovení speciálních podmínek pro provádění stavby (provádění stavby za provozu, opatření proti účinkům vnějšího prostředí při výstavbě apod.) Délka pracovní doby max. 14 hod hod., v případě, že budou stavební práce prováděny v době provozu školky bude pracovní činnost přerušena v době spánku dětí od do hod. Během ostatních hodin, kdy bude MŠ v provozu, budou maximálně omezeny hlučné práce. n) Postup výstavby, rozhodující dílčí termíny - vybourání příček v místnostech budoucích šaten, umýváren a WC, a mezi stávajícím skladem a chodbou - vybourání dočasně zaplentovaných otvorů v denních místnostech - demontáže zařizovacích předmětů dle dokumentace - demontáže zábradlí, mříže a krytu radiátorů - odstranění PVC v místnostech dle projektové dokumentace - odstranění keramických obkladů a dlažeb dle dokumentace - provedení nových příček - osazení dveřních zárubní - provedení nových instalací včetně zabudování zařizovacích předmětů a jejich připojení na instalace - údržba VZT potrubí - zprovoznění výtahu - opravy omítek - provedení nátěrů radiátorů a dveřních zárubní - provedení nových keramických obkladů a dlažeb - položení nových podlahových krytin (PVC) - provedení malby stěn a stropů - montáž nových krytů radiátorů a zábradlí - montáž nových svítidel a údržba stávajících svítidel - montáž a instalace kuchyňské linky, regálů ve skladu, závěsných koupelnových polic a šatních lavic - osazení dveřních křídel Praha, září 2013 Vypracoval: Ing. Klára Bášová 15
