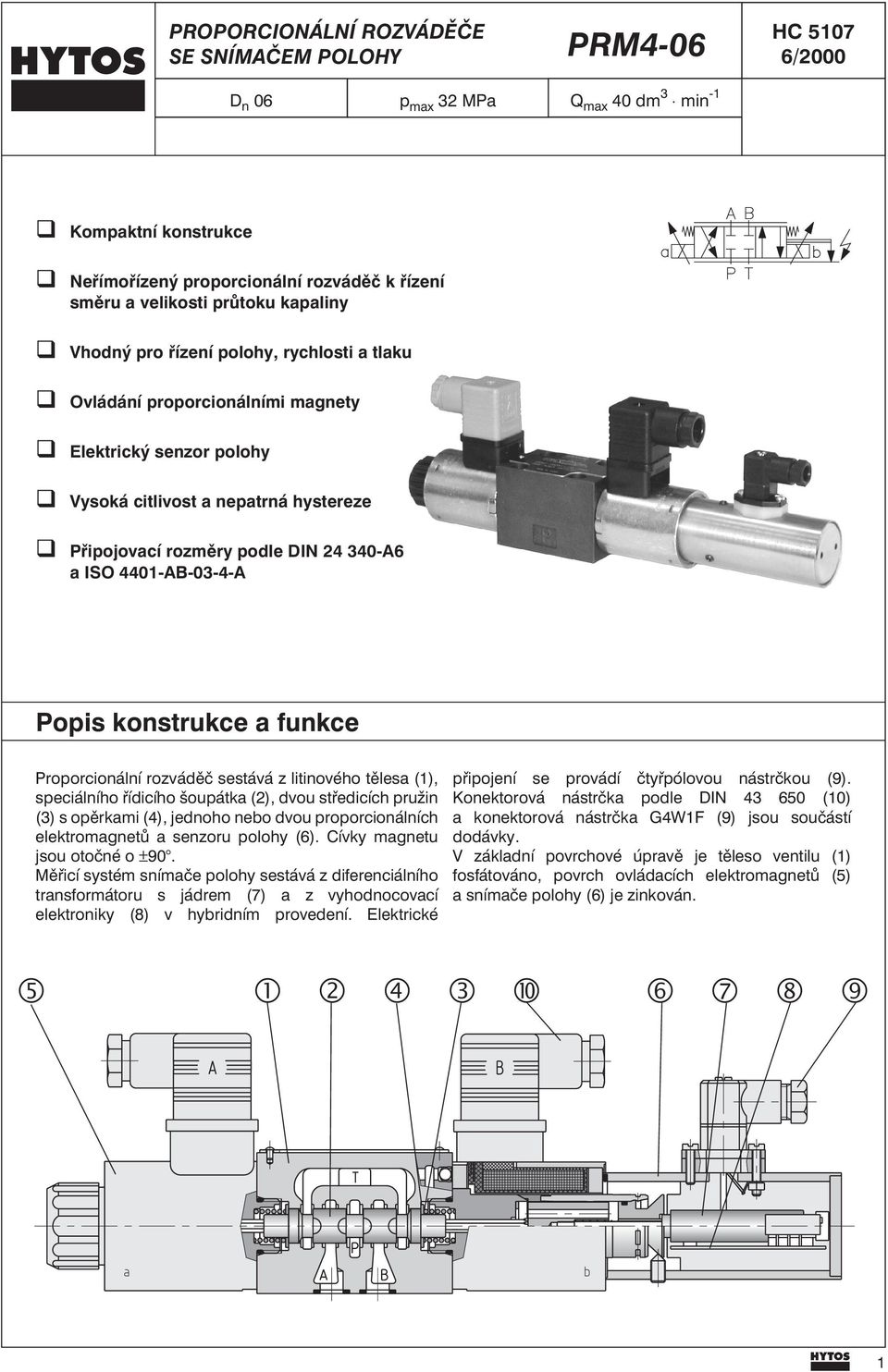

1 PROPORCIONÁLNÍ ROZVÁDĚČE SE SNÍMAČEM POLOHY PRM4-06 HC /000 D n 06 p max 3 MPa Q max 40 dm 3 min -1 Kompaktní konstrukce Neřímořízený proporcionální rozváděč k řízení směru a velikosti průtoku kapaliny Vhodný pro řízení polohy, rychlosti a tlaku Ovládání proporcionálními magnety Elektrický senzor polohy Vysoká citlivost a nepatrná hystereze Připojovací rozměry podle DIN A6 a ISO 4401-AB-03-4-A Popis konstrukce a funkce Proporcionální rozváděč sestává z litinového tělesa (1), speciálního řídicího šoupátka (), dvou středicích pružin (3) s opěrkami (4), jednoho nebo dvou proporcionálních elektromagnetů a senzoru polohy (6). Cívky magnetu jsou otočné o ±90. Měřicí systém snímače polohy sestává z diferenciálního transformátoru s jádrem (7) a z vyhodnocovací elektroniky (8) v hybridním provedení. Elektrické připojení se provádí čtyřpólovou nástrčkou (9). Konektorová nástrčka podle DIN (10) a konektorová nástrčka G4W1F (9) jsou součástí dodávky. V základní povrchové úpravě je těleso ventilu (1) fosfátováno, povrch ovládacích elektromagnetů (5) a snímače polohy (6) je zinkován. 1

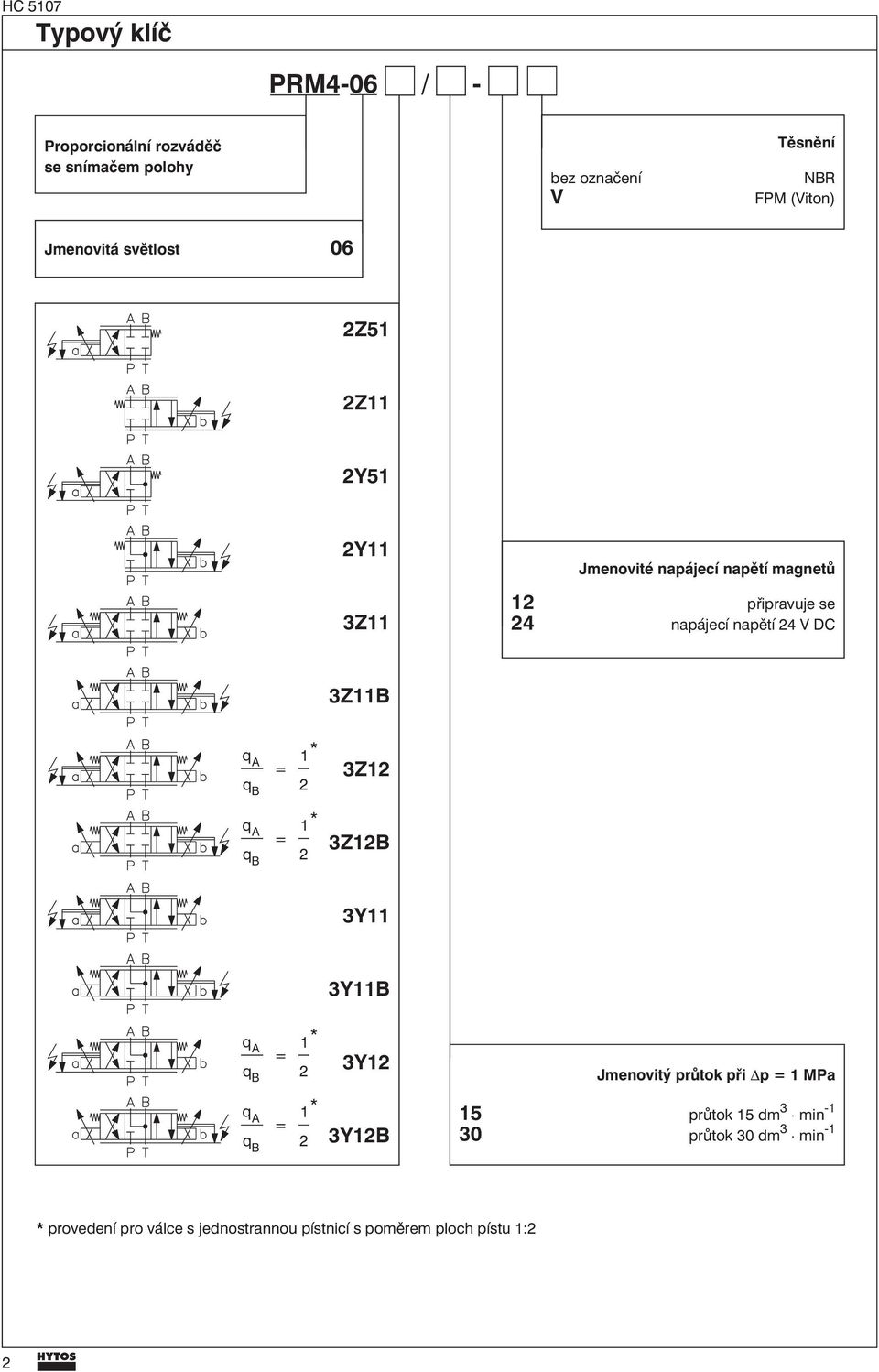

2 HC 5107 Typový klíč PRM4-06 / - Proporcionální rozváděč se snímačem polohy bez označení V Těsnění NBR FPM (Viton) Jmenovitá světlost 06 Z51 Z11 Y51 Y11 3Z11 Jmenovité napájecí napětí magnetů 1 připravuje se 4 napájecí napětí 4 V DC 3Z11B A B = 1 * 3Z1 A B = 1 * 3Z1B 3Y11 3Y11B A B = 1 * 3Y1 Jmenovitý průtok při p = 1 MPa A B = 1 * 3Y1B 15 průtok 15 dm 3 min průtok 30 dm 3 min -1 * provedení pro válce s jednostrannou pístnicí s poměrem ploch pístu 1:

3 Základní parametry HC 5107 Jmenovitá světlost mm 06 Maximální provozní tlak ve vývodech P, A, B MPa 3 Maximální provozní tlak ve vývodu T MPa 16 Tlaková kapalina Minerální olej výkonových tříd HM, HV dle CETOP - RP 91H ve viskozitních třídách ISO VG 3, 46 a 68 Rozsah provozní teploty kapaliny (NBR / Viton) C / Rozsah teploty okolí C Rozsah provozní viskozity mm s Předepsaný stupeň čistoty kapaliny Třída 18/15 podle ISO 4406, doporučená filtrační schopnost filtru β Jmenovitý průtok při p = 1MPa dm 3 min -1 15/30 Hystereze % 6 Hmotnost - PRM PRM4-063 Montážní poloha kg,,7 libovolná Základní parametry proporcionálního elektromagnetu Jmenovité napájecí napětí V 1 DC ±10 % připravuje se 4 DC ±10 % Jmenovitý proud A - 1,00 Odpor Ω - 13,41 Základní parametry snímače polohy Linearita % < 1 Provozní tlak MPa až 3, statický Elektrické připojení Osazení kontaktů konektorová nástrčka G4W1F Hirschmann 1 - výstupní signál - napájecí napětí 3 - uzemění 4 - není obsazen Stupeň elektrického krytí podle ČSN IP 65 Napájecí napětí V připravuje se DC Odebíraný proud ma - < 35 Výstupní signály ma Využitý rozsah výstupního signálu: Poloha 0 1 elektromagnet (zdvih -,8 mm) elektromagnety (zdvih ±,8 mm) Přídavná chyba výstupního signálu: - při změně teploty od +10 do 55 C - při změně odporu zátěže o 50 % - při změně vstupního napětí v rozsahu napájecího napětí ma ma ma - 0,%/10K 0,1 % 0,05 % Odpor zátěže Ω 500 Zvlnění výstupního signálu ma ef. 0,0 Mezní frekvence při poklesu amplitudy o 3 db Hz

4 HC 5107 Mezní výkon měřeno při ν =35mm s -1 P A/B T nebo P B/A T Jmenovitý průtok 15 dm 3 min -1 Jmenovitý průtok 30 dm 3 min -1 Průtok Q [dm 3 min -1 ] Průtok Q [dm 3 min -1 ] Proud cívky: 1 = 400 ma = 600 ma 3 = 800 ma 4 = 1000 ma Vstupní tlak p 0 [MPa] Vstupní tlak p 0 [MPa] Průtokové charakteristiky měřeno při p = 1 MPa; ν =35mm s -1 Průtok Q [dm 3 min -1 ] Q n = 30 l/min Q n = 15 l/min Řídicí napětí u x [%] 4

5 Rozměrový náčrt rozměry v mm HC 5107 PRM4-06Z51/ PRM4-06Y51/ Elektromagnet a Elektromagnet b 3 Snímač polohy 4 Konektorová nástrčka 5 Typový štítek 6 Těsnící kroužky 9,5 x 1,68 (4 ks) jsou součástí dodávky 7 4 průchozí otvory pro upevnění rozváděče 8 Prostor potřebný pro nasazení konektorové nástrčky PRM4-06Z11/ PRM4-06Y11/ Požadovaná jakost povrchu protikusu 5

6 HC 5107 Rozměrový náčrt rozměry v mm PRM / Požadovaná jakost povrchu protikusu 1 Elektromagnet a Elektromagnet b 3 Snímač polohy 4 Konektorová nástrčka 5 Typový štítek 6 Těsnící kroužky 9,5 x 1,68 (4 ks) jsou součástí dodávky 7 4 průchozí otvory pro upevnění rozváděče 8 Upevňovací matice elektomagnetu 9 Prostor potřebný pro nasazení konektorové nástrčky 6

7 Náhradní díly HC Cívka elektromagnetu Matice + těsnící kroužek 3.1 Konektorová nástrčka DIN Konektorová nástrčka G4W1F 4 Sada těsnění 5 Upevňovací šrouby Cívka elektromagnetu Typové označení cívky elektromagnetu Objednací číslo Upevňovací matice elektromagnetu + těsnící kroužek Provedení matice Těsnící kroužek Objednací číslo Standardní matice x Konektorová nástrčka podle DIN Typové označení Konektorová nástrčka A šedá Konektorová nástrčka B černá Objednací číslo K Konektorová nástrčka G4W1F Objednací číslo Sada těsnění Provedení Rozměr, počet Objednací číslo Standard - NBR70 9,5 x 1,68 (4 ks) 17 x 1,8 ( ks) Viton 9,5 x 1,78 (4 ks) 17,17 x 1,78 ( ks) Standard - NBR70 3 x(1ks) Upevňovací šrouby - sada Rozměr, počet Utahovací moment Objednací číslo M5 x 45 ČSN (4 ks) 8,9 Nm

8 HC 5107 Upozornění! Obalovou fólii lze recyklovat. Přepravní desku lze vrátit výrobci. Upevňovací šrouby M5 x 45 ČSN případně svorníky je nutné objednat samostatně. Utahovací moment šroubů je 8,9 Nm. Uvedené údaje slouží jen k popisu produktu a v žádném případě se nerozumí jako zaručené vlastnosti ve smyslu práva. HYTOS a.s., Vrchlabí, ČR tel.: , fax: , sales@hytos.cz 8 Změny vyhrazeny!
