2 KATALOG UNIVERZÁLNÍCH SKŘÍNÍ MĚŘENÍ USM A SM-1 SKŘÍŇ USM D33/230V

3 OBSAH: 1. Univerzální skříň měření USM Určení Technický popis Typy skříní a jejich použití USM A USM B USM C USM D Typové značení skříní USM Upevnění a montáž skříně Rozměrový náčrt a příklad vybavení (USM C33) Skříň měření SM Určení Technický popis Rozměrový náčrt a příklad vybavení SM Zkoušení a průvodní dokumentace Balení, doprava a skladování Dodací, záruční a platební podmínky

4 SKŘÍNĚ MĚŘENÍ USM a SM 1 Energetické strojírny Brno, a. s. vyrábějí a dodávají univerzální skříně měření USM a jejich modifikaci, skříň měření SM 1 1. UNIVERZÁLNÍ SKŘÍŇ MĚŘENÍ USM Určení Univerzální skříně měření jsou určeny pro umístění přístrojů k měření, případně k registraci spotřeby elektrické energie, převážně u velkoodběratelů. Ve skříni lze soustředit běžné měřicí, registrační a pomocné přístroje a u všech typů lze provádět jejich jednotnou montáž. Univerzálnost je dána stejným základním provedením, které umožňuje umístění přístrojů na předvrtané panely nebo změnu přístrojového osazení i v podmínkách provozu. Výrobce připraví zapojení a osadí skříň pomocnými přístroji, hlavní měřicí přístroje osadí a zapojí příslušný rozvodný závod na provozním místě. Technický popis Skříň šířky 600mm, hloubky 320mm a výšky 1000mm je vyrobena z ocelového plechu tloušťky 1,5mm. Čelní strana je opatřena prosklenými dveřmi s uzamykatelným a plombovatelným uzávěrem. Uvnitř skříně za dveřmi je umístěn výklopný panel pro montáž měřicích přístrojů, pod ním pevný panel pomocných přístrojů. Připojení skříně je možné čtyřmi otvory ve dně, opatřenými vývodkami PG 16 nebo čtyřmi otvory ve střeše, uzavřenými vývodkovými zátkami. Na zadní stěnu je možno upevnit montážní kříž (konzolu a nosníky) pro uchycení skříně na zeď (je součástí dodávky). Povrchová úprava skříně je provedena práškovou technologií v odstínu RAL šedá. Skříň je typově vyráběna v krytí IP 40/20 a je určena pro vnitřní provedení. Všechny typy jsou vybaveny vnitřním osvětlením spínaným z vnějšku skříně a zásuvkou 230V, 50Hz, umístěnou spolu s příslušným jističem na pevném panelu. Typy skříní a jejich použití Univerzální skříně měření USM jsou vyráběny ve čtyřech základních typech a několika jejich alternativách: - USM A skříň registrační - pro příjem a registraci impulsů - USM B skříň měřicí, vysílací - osazena vysílacími elektroměry - USM C skříň měřicí, registrační - dtto, navíc registrační přístroje - USM D skříň měřicí - osazena elektroměry s dvojtarifem a ukazatelem maxima 4

5 2. USM A Skříň USM A je určena pro provoz ve spolupráci se skříní nebo více skříněmi USM B. Z vysílacích elektroměrů ve skříních typu B jsou zpracovávány impulzy v součtovém elektroměru a sazbovém spínači umístěném ve skříni typu A a dále mohou být tyto impulzy vyvedeny k impulznímu přijímači odběratele. TYPOVÁ PROVEDENÍ: USM A2 - dva přívody z USM-B USM A3 až 8 - tři až osm přívodů z USM-B OSAZENÍ VÝKLOPNÉHO PANELU: OSAZENÍ PEVNÉHO PANELU: součtový elektroměr, sazbový spínač se střadačem impulsů, maxiprint s číselným a kódovým tiskem transformátor 230/110V, svorkovnice, pomocná relé a ostatní pomocné přístroje podle počtu přívodů od skříní typu B OBSAZENÍ SVORKOVNICE USM A2: PŘÍVOD POMOCNÉHO NAPĚTÍ 230 V, 50 Hz NA VYSÍLACÍ ELEKTROMĚR VÝVOD K SPÍNAČI IMPLUSŮ OD VYSÍLACÍHO ELEKTROMĚRU PŘÍVOD OD SPÍNAČE IMPULSŮ PŘÍVOD OD MTN VÝVOD-SPOLEČNÝ VODIČ TARIFNÍCH CÍVEK PŘÍVOD OD SPÍNÁNÍ MAXIMA PŘÍVOD OD PŘEPÍNAČE SAZBY ANALOGICKY JAKO SVORKY 5-11 PRO KAŽDÝ DALŠÍ ODBĚR ANALOGICKY JAKO SVORKY 5-11 OD SAZBOVÉHO SPÍNAČE OD SOUČTOVÉHO ELEKTROMĚRU USM-B : ODBĚR 1 ODBĚR 2 ODBĚR 3 IMPULS. PŘIJÍMAČ POZNÁMKA: Dvě pomocná relé (K1 a K2) umístěná na pevném panelu slouží k oddělení a vyvedení impulzů ze součtového elektroměru a sazbového spínače k impulznímu přijímači odběratele. Další dvě relé (K3 a K4) jsou určena pro přepnutí napájení pomocných obvodů. V případě výpadku pomocného napětí 230V přepínají na provoz z měřicího transformátoru napětí (MTN) přívodu 1 a 2. Toto platí pro alternativu USM A2. Alternativa USM A3 je osazena pěti pomocnými relé (+K5), které přepíná na provoz z MTN přívodu 3, je-li zdroj pomocného napětí a přívody 1 a 2 bez napájení. Větším počtem relé než pět není skříň osazována. Pro větší počet přívodů (4 až 8) je nutno volit takové tři přívody, které jsou nejméně ohroženy výpadkem a jsou na sobě z tohoto důvodu nejméně závislé. 5

6 3. USM B Skříň USM B je určena převážně pro provoz spolu se skříní USM A. Slouží pro měření a registraci velkoodběru s kontrolou čtvrthodinového maxima. Vzájemné propojení skříní je provedeno kabelem vnějškem. TYPY: USM B22 - skříň s jedním odběrem, - jedna souprava dvousystémových elektroměrů (1ks činný vysílací elektroměr + 1ks jalový elektroměr) USM B33 - skříň s jedním odběrem, - jedna souprava třísystémových elektroměrů (1ks činný vysílací elektroměr + 1ks jalový elektroměr) USM B( ) - skříň se dvěma odběry - dvě soupravy dvousystémových elektroměrů (2ks činný vysílací elektroměr + 2ks jalový elektroměr) USM B( ) - skříň se dvěma odběry - dvě soupravy třísystémových elektroměrů (2ks činný vysílací elektroměr + 2ks jalový elektroměr) USM B(022+D22) - skříň s jednou soupravou odběru a jednou dodávky pomocí dvousystémových elektroměrů (1ks činný vysílací a 1ks jalový elektroměr pro odběr, 1ks činný a 1ks jalový elektroměr pro dodávku) USM B(033+D33) - skříň s jednou soupravou odběru a jednou dodávky pomocí třísystémových elektroměrů (1ks činný vysílací a 1ks jalový elektroměr pro odběr, 1ks činný a 1ks jalový elektroměr pro dodávku) OSAZENÍ VÝKLOPNÉHO PANELU: OSAZENÍ PEVNÉHO PANELU: elektroměry svorkovnice, zkušební svorkovnice a ostatní pomocné přístroje (počet zkušebních svorkovnic a počet svorek je dán typem skříně) OBSAZENÍ SVORKOVNICE USM B: PŘÍVOD POMOCNÉHO NAPĚTÍ 230V,50Hz NA VYSÍLACÍ ELEKTROMĚR VÝVOD K SPÍNAČI IMPULSŮ OD VYSÍLACÍHO ELEKTROMĚRU PŘÍVOD OD SPÍNAČE IMPULSŮ VÝVOD OD MTN PŘÍVOD-SPOLEČNÝ VODIČ TARIFNÍCH CÍVEK VÝVOD OD SPÍNÁNÍ MAXIMA VÝVOD OD PŘEPÍNAČTE SAZBY ANALOGICKY JAKO SVORKY 5-11 ODBĚR 1 ODBĚR 2 USM-A USM-A POZNÁMKA: Obsazení svorkovnice platí pro typ USM B(Oxx+Oxx). Pro typ USM Bxx se obsazují pouze svorky 1 11, pro USM B(Oxx+Dxx) přibudou navíc svorky 12 a13 - tarif dodávky. 6

7 4. USM C Skříň USM C je určena převážně pro měření a registraci velkoodběru v sítích vn s kontrolou čtvrthodinového maxima. TYPOVÁ PROVEDENÍ: USM C 22 - elektroměr činný i jalový dvousystémový USM C33 - elektroměr činný i jalový třísystémový OSAZENÍ VÝKLOPNÉHO PANELU: OSAZENÍ PEVNÉHO PANELU: OBSAZENÍ SVORKOVNICE USM C: činný vysílací elektroměr, jalový elektroměr, sazbový spínač se střadačem impulsů, maxiprint s číselným a kódovým tiskem svorkovnice, zkušební svorkovnice, transformátor 230/110V, 3ks pomocných relé (stejná funkce jako relé K1-K3 u typu USM-A) a ostatní pomocné přístroje přívod pomocného napětí - svorky 1 až 4 vývody od relé k impulsnímu přijímači odběratele svorky 5 až 8 přívod z MTP a MTN je zapojen přímo na zkušební svorkovnici 5. USM D Skříň je užívána pro měření středního odběru i velkoodběru s kontrolou čtvthodinového maxima. U těchto skříní je nutné rozlišovat napětí pro napěťové cívky elektroměrů, sazbového spínače a relé. U velkoodběru (MTP i MTN na vn straně) bude toto napětí 100V, 50Hz, u středního odběru (MTP na nn straně, napětí bráno přímo z některé fáze) 400V. TYPY: USM D 22 (400V nebo 231V) - 1ks činný dvousystémový + 1ks jalový elektroměr USM D22H (400V nebo 231V) - 1ks činný dvousystémový + 1ks jalový elektroměr s nulováním maxima pomocí HDO USM D33 (400V nebo 231V) - 1ks činný třísystémový + 1ks jalový elektroměr USM D33H (400V nebo 231V) - 1ks činný třísystémový + 1ks jalový elektroměr s nulováním maxima pomocí HDO OSAZENÍ VÝKLOPNÉHO PANELU: činný elektroměr, jalový elektroměr, sazbový spínač, přijímač HDO (jen u typů s označením H) OSAZENÍ PEVNÉHO PANELU: OBSAZENÍ SVORKOVNICE USM C: svorkovnice, zkušební svorkovnice, pomocné relé zapojené na sazbový spínač k ovládání nočního odběru přívod pomocného napětí - svorky 1 až 4, kontakty pomocného relé pro ovládání spotřebičů nočního odběru - svorky 5 až 8, přívod z MTP a MTN opět zapojen přímo na zkušební svorkovnici 7

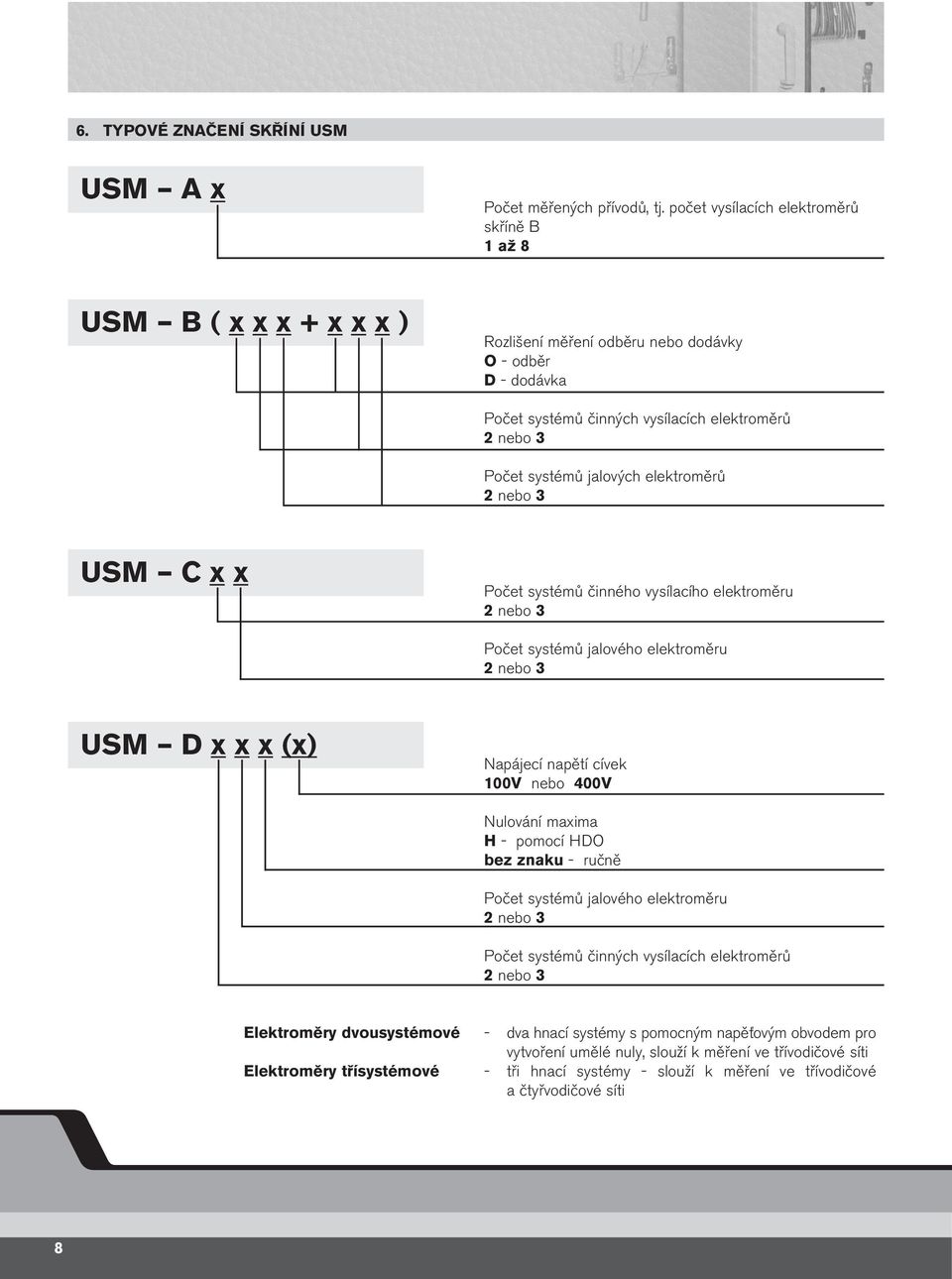

8 6. TYPOVÉ ZNAČENÍ SKŘÍNÍ USM USM A x Počet měřených přívodů, tj. počet vysílacích elektroměrů skříně B 1 až 8 USM B ( x x x + x x x ) Rozlišení měření odběru nebo dodávky O - odběr D - dodávka Počet systémů činných vysílacích elektroměrů 2 nebo 3 Počet systémů jalových elektroměrů 2 nebo 3 USM C x x Počet systémů činného vysílacího elektroměru 2 nebo 3 Počet systémů jalového elektroměru 2 nebo 3 USM D x x x (x) Napájecí napětí cívek 100V nebo 400V Nulování maxima H - pomocí HDO bez znaku - ručně Počet systémů jalového elektroměru 2 nebo 3 Počet systémů činných vysílacích elektroměrů 2 nebo 3 Elektroměry dvousystémové - dva hnací systémy s pomocným napěťovým obvodem pro vytvoření umělé nuly, slouží k měření ve třívodičové síti Elektroměry třísystémové - tři hnací systémy - slouží k měření ve třívodičové a čtyřvodičové síti 8

9 7. UPEVNĚNÍ A MONTÁŽ SKŘÍNĚ Na konzolu zabudovanou do stěny v úrovni omítky se našroubují dva nosníky skříně. Po jejich vystředění se na takto sestavený montážní kříž zavěsí skříň, která se zevnitř přitáhne maticemi. Skříň je též možno upevnit na zeď přímo, přes 4 otvory v zadní stěně, na hmoždinky. Kabely přivedené do skříně se uvnitř uchytí kabelovými příchytkami, upevněnými na pevném zadním panelu. Doporučuje se zapojit kabely na svorkovnice a přístroje s dostatečnou rezervou pro případnou změnu modifikace nebo typu skříně. 9

10 8. ROZMĚROVÝ NÁČRT A PŘÍKLAD VYBAVENÍ (USM C33) POHLED NA VÝKLOPNÝ PANEL POHLED NA PEVNÝ ZADNÍ PANEL Popis 1. Prosklené dveře 2. Uzávěr s úpravou pro zámek a plombu 3. Spínač osvětlení 4. Svítidlo 5. Montážní kříž 6. Výklopný panel 7. Pevný zadní panel 8. Elektroměry - činný a jalový 9. Maxiprint 10. Sazbový vypínač 11. Zásuvka 230V 12. Jistič 13. Pomocná relé 14. Svorkovnice 15. Transformátor 16. Zkušební svorkovnice 17. Kabelové příchytky 10

11 9. SKŘÍŇ MĚŘENÍ SM 1 Určení Skříň měření SM 1 je zmenšenou modifikací skříně USM a je určena pro umístění měřicích a registračních přístrojů, případně vyhodnocovací aparatury. Vzhledem k celkovým rozměrům skříně je uvažováno s použitím některého z typů univerzálních elektroměrů. Výrobce osadí skříň pomocnými přístroji a připraví zapojení, hlavní měřicí přístroje osadí a zapojí příslušný rozvodný závod na provozním místě. Technický popis Skříň šířky 550mm, hloubky 320mm a výšky 650mm je vyrobena z ocelového plechu tloušťky 2mm. Čelní strana je opatřena prosklenými dveřmi s uzamykatelným a plombovatelným uzávěrem. Uvnitř skříně za dveřmi je umístěn plombovatelný výklopný panel pro montáž měřicích přístrojů, pod ním pevný panel pomocných přístrojů. Připojení skříně je možné pěti otvory ve dně, opatřenými třemi vývodkami PG 16 a dvěma PG 13,5 nebo pěti obdobnými otvory ve střeše, uzavřenými vývodkovými zátkami. Povrchová úprava skříně je provedena práškovou technologií v odstínu RAL šedá. Skříň je typově vyráběna v krytí IP 54/20 a je určena převážně pro vnitřní provedení. Pro venkovní provedení je možná úprava - plné neprosklené dveře a stříška. Součástí výbavy je zásuvka 230V, 50Hz, umístěná spolu s příslušným jističem na pevném panelu, zkušební svorkovnice, vstupní svorky, případně další pomocné přístroje, osazené po dohodě se zákazníkem. Skříň se upevňuje přímo na zeď přes čtyři otvory v zadní stěně, na hmoždinky. OSAZENÍ VÝKLOPNÉHO PANELU: OSAZENÍ PEVNÉHO PANELU: OBSAZENÍ SVORKOVNICE SM 1: univerzální elektroměr, doplňkový registrační přístroj nebo vyhodnocovací aparatura svorkovnice, zkušební svorkovnice, zásuvka a ostatní pomocné přístroje přívod pomocného napětí - svorky 1 až 4, přívod z MTP a MTN je zapojen přímo na zkušební svorkovnici 11

12 10. ROZMĚROVÝ NÁČRT A PŘÍKLAD VYBAVENÍ SM POHLED BEZ DVEŘÍ POHLED BEZ DVEŘÍ A VÝKLOPNÉHO RÁMU ŘEZ A - A: OPV10/3-2A LSN 10B/ Popis 1. Prosklené dveře 2. Uzávěr s úpravou pro zámek a plombu 3. Výklopný panel 4. Petlice pro plombu výklopného panelu 5. Pevný zadní díl 6. Univerzální elektroměr 7. Registrační nebo vyhodnocovací aparatura 8. Přívodní pojistkový odpínač 9. Jistič zásuvky 10. Zkušební svorkovnice 11. Pomocná relé 12. Zásuvka 230V 13. Svorkovnice 14. Závěsná oka 12

13 11. ZKOUŠENÍ A PRŮVODNÍ DOKUMENTACE Každá skříň je podrobena povýrobní kusové zkoušce v rozsahu odpovídajícím normě ČSN EN a po této zkoušce je vystaveno Prohlášení o shodě, zahrnující protokol o kusové zkoušce. Toto prohlášení spolu s dodacím listem a výkresy (zapojení, pohled na rozváděč) ve dvojím vyhotovení, tvoří průvodní technickou dokumentaci skříně. 12. BALENÍ, DOPRAVA A SKLADOVÁNÍ Pro přepravu a skladování jsou skříně baleny do PE fólie. Taktéž je při dopravě a skladování nutno dbát zvýšené opatrnosti, aby nedošlo k jejich mechanickému poškození a nezbytné je provádět dopravu krytými dopravními prostředky. Skříně je nutno skladovat v suchých, bezprašných prostorách při teplotě -10 C až +35 C a relativní vlhkosti do 80 % při 21 C. Je nepřípustné skladovat skříně v nevysušených a stavebně nedokončených objektech. 13. DODACÍ, ZÁRUČNÍ A PLATEBNÍ PODMÍNKY Dohoda o dodací lhůtě a způsobu dodávky, včetně nákladů na ni musí být provedena písemně. Zákazník přebírá zboží po podpisu dodacího listu a tím potvrzuje správnost množství a druhu zboží, stejně tak, že toto zboží nenese známky viditelných vad a poškození. Záruční doba je 24 měsíců, pokud není uvedeno jinak. Tato doba začíná dnem dodání zboží a prodlužuje se o dobu záručních oprav výrobku. Platební podmínky se stanovují podle charakteru obchodního případu od platby předem po poskytnutí stanovené nebo dohodnuté splatnosti. Tyto i další podmínky prodeje se řídí příslušným ustanovením Obchodního zákoníku. 13
