1 Uživatelská příručka v 1.0 Květen 2013 TRIUMPH BOARD Mobile Stand with Electric Lift for LED LCD s Mobilní stojan se zvedacím systémem pro LED LCD Monitory TRIUMPH BOARD a.s., Neklanova 122/15, Praha 2,

2 OBSAH 1) Popis produktu ) Technické specifikace ) Obsah balení ) Instalace ) Montáž koleček ) Montáž horní skříně ) Instalace obrazovky ) Montáž poličky na odkládání tužek ) Záruční servis a servisní organizace...11

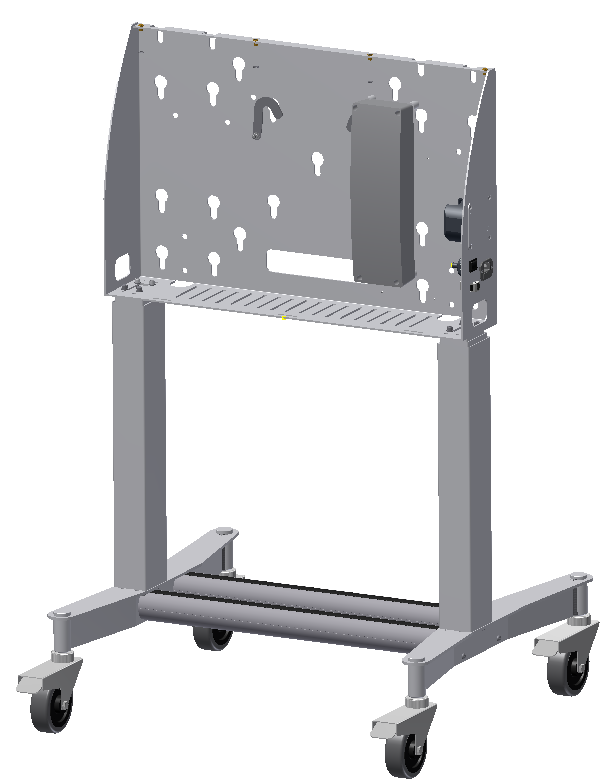

3 1) Popis produktu TRIUMPH BOARD mobilní stojan pro dotykové monitory řady TRIUMPH BOARD 55, 65, 70 MULTI Touch LED LCD je vybaven elektrickým posuvem s možností nastavení výšky o rozsahu 65 cm. TRIUMPH BOARD mobilní stojan s elektrickým posuvem je pro snadnou montáž LED LCD vybaven montážním uchycením dle VESA standardu. Pro přesun je stojan vybaven kolečky, které je možno v případě potřeby snadno zaaretovat a tím zabránit nežádoucímu pohybu stojanu. TRIUMPH BOARD mobilní stojan s elektrickým posuvem je navržen tak, aby poskytoval vysoký komfort, tichý a hladký posuv LED LCD po celou dobu životnosti výrobku. Součástí stojanu je polička pro odkládání stylusů a dálkového ovládání LED LCD.. TRIUMPH BOARD a.s. Strana 3

4 2) Technické specifikace EAN: Model: Určen pro: Materiál stojanu: Montáž uchycení: Zdvih stojanu: TRIUMPH BOARD Mobile Stand with Electric Lift for LED LCD's / Mobilní stojan se zvedacím systémem pro LED LCD Monitory Interaktivní TRIUMPH BOARD 55, 65, 70 MULTI Touch LED LCD Monitory ocel, plast, eloxovaný hliník VESA 400x200, 600x400, 600x200, 300x300, VESA 400x400, speciální montáž 295 x 180 mm (4 x M6) 650 mm Střed LED LCD v nejvyšší poloze: Střed LED LCD v nejnižší poloze: Maximální zatížení stojanu: 940 mm 290 mm 100 kg Řídící jednotka: Zdroj: Rozměry stojanu : Panel s konektory, vypínač, RJ-45, IEC C22, přívod kabelu 230 VAC Hz / 24 VDC x 767 x 688 mm Rozměry stojanu s obalem: přibližně. 850x700x203 mm Váha stojanu: Váha stojanu s obalem: 65 kg 67 kg na malé paletě TRIUMPH BOARD a.s. Strana 4

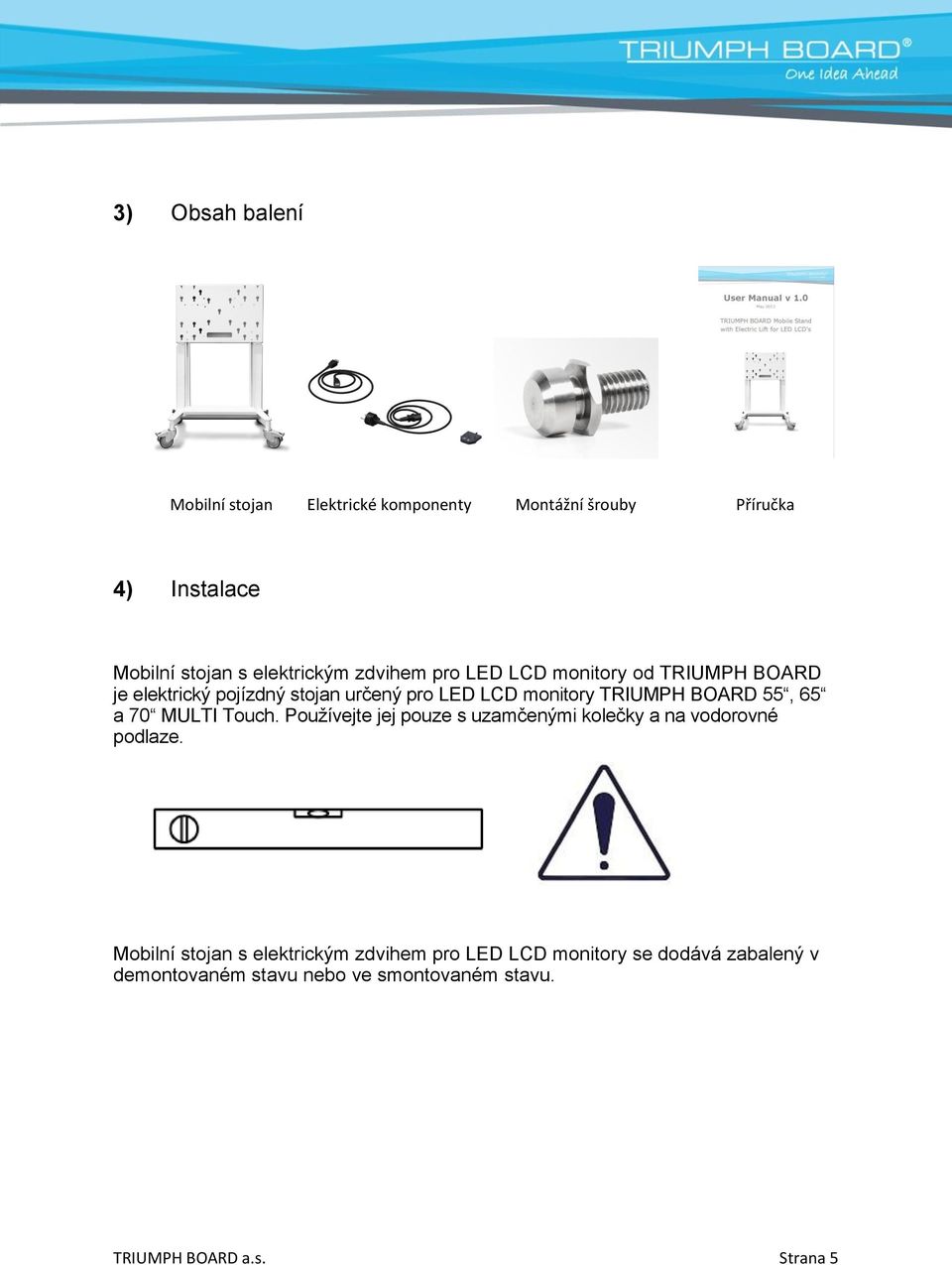

5 3) Obsah balení Mobilní stojan Elektrické komponenty Montážní šrouby Příručka 4) Instalace Mobilní stojan s elektrickým zdvihem pro LED LCD monitory od TRIUMPH BOARD je elektrický pojízdný stojan určený pro LED LCD monitory TRIUMPH BOARD 55, 65 a 70 MULTI Touch. Používejte jej pouze s uzamčenými kolečky a na vodorovné podlaze. Mobilní stojan s elektrickým zdvihem pro LED LCD monitory se dodává zabalený v demontovaném stavu nebo ve smontovaném stavu. TRIUMPH BOARD a.s. Strana 5

6 4.1) Montáž koleček Při sestavování demontovaného stojanu začněte namontováním koleček 4 x M10x40 4 x 4x 4.2) Montáž vozíku Nasaďte 54mm hliníkové trubice mezi nosníky s kolečky. 6 x M6x20 TRIUMPH BOARD a.s. Strana 6

7 Na nosník s kolečky přimontujte pomocí odpovídajících otvorů a šroubů 2 svislé tyče. 8 x M6x20 8 x 4.3) Montáž horní skříně Pomocí odpovídajících šroubů namontujte na svislé tyče horní skříň. 8 x M6x20 TRIUMPH BOARD a.s. Strana 7

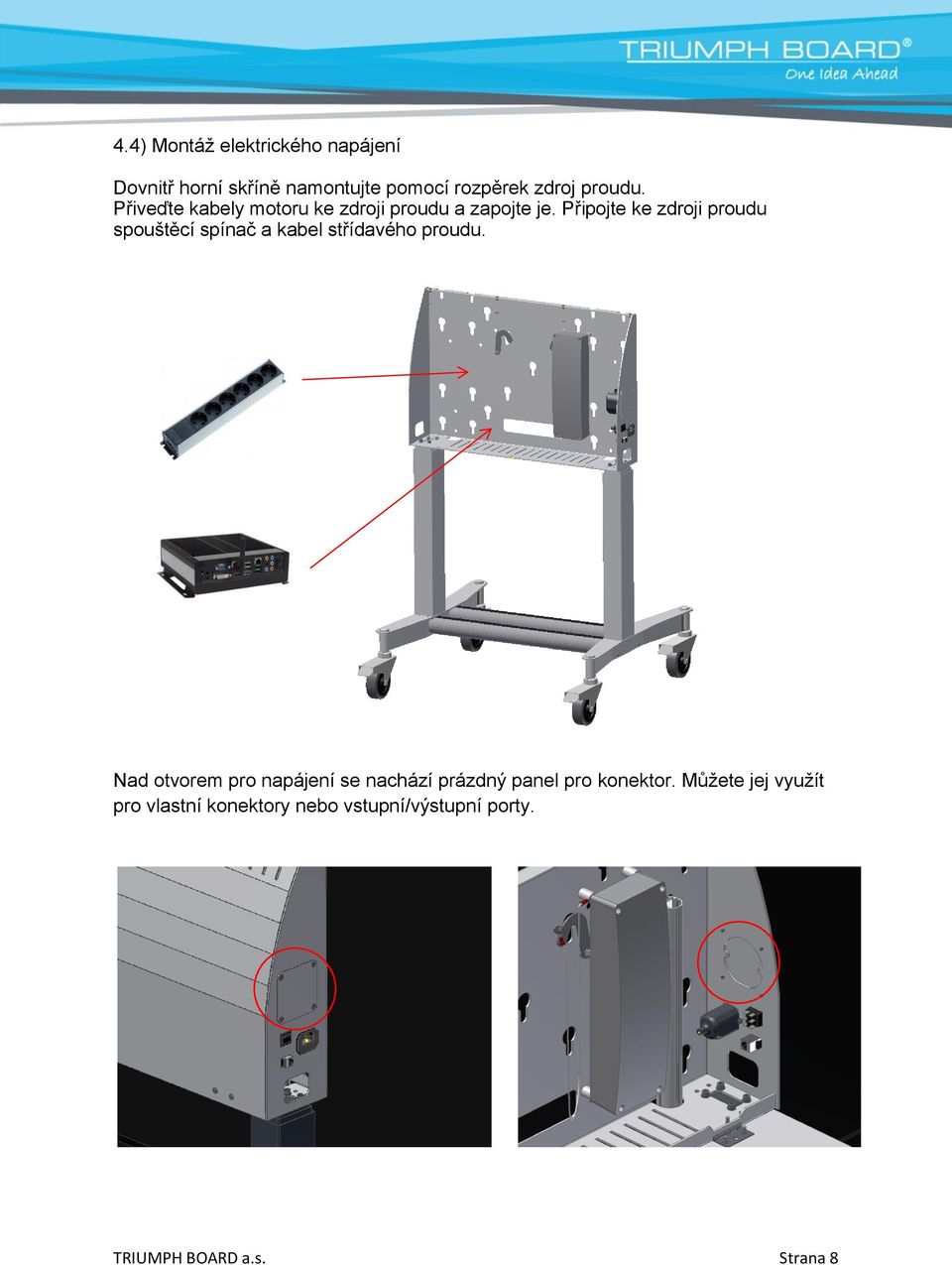

8 4.4) Montáž elektrického napájení Dovnitř horní skříně namontujte pomocí rozpěrek zdroj proudu. Přiveďte kabely motoru ke zdroji proudu a zapojte je. Připojte ke zdroji proudu spouštěcí spínač a kabel střídavého proudu. Nad otvorem pro napájení se nachází prázdný panel pro konektor. Můžete jej využít pro vlastní konektory nebo vstupní/výstupní porty. TRIUMPH BOARD a.s. Strana 8

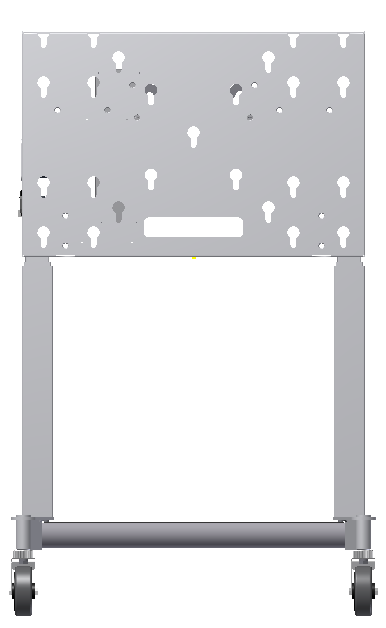

9 Mobilní stojan s elektrickým zdvihem pro LED LCD monitory od TRIUMPH BOARD obsahuje vestavěnou skříňku pro vybavení, do které můžete za obrazovku nainstalovat malá zařízení, jako jsou například počítače nebo přehrávače. 4.5) Instalace obrazovky Pokud není obrazovka vybavena standardním montážním rozhraním VESA, tak ji připevněte pomocí univerzální montážní konzoly. Mobilní stojan s elektrickým zdvihem pro LED LCD monitory od TRIUMPH BOARD standardně obsahuje následující možnosti montáže: VESA 400x200 VESA 600x400 VESA 600x200 VESA 300x300 VESA 400x400 Speciální montáž 295 x 180 mm (4 x M6) Max. 100 kg! * Montážní schéma VESA se může lišit u jednotlivých modelů Našroubujte volitelné montážní šrouby do zadní strany obrazovky a zasuňte obrazovku do montážní hlavy FSW. Zabezpečte ji utažením pojistného háčku na vnitřní straně. TRIUMPH BOARD a.s. Strana 9

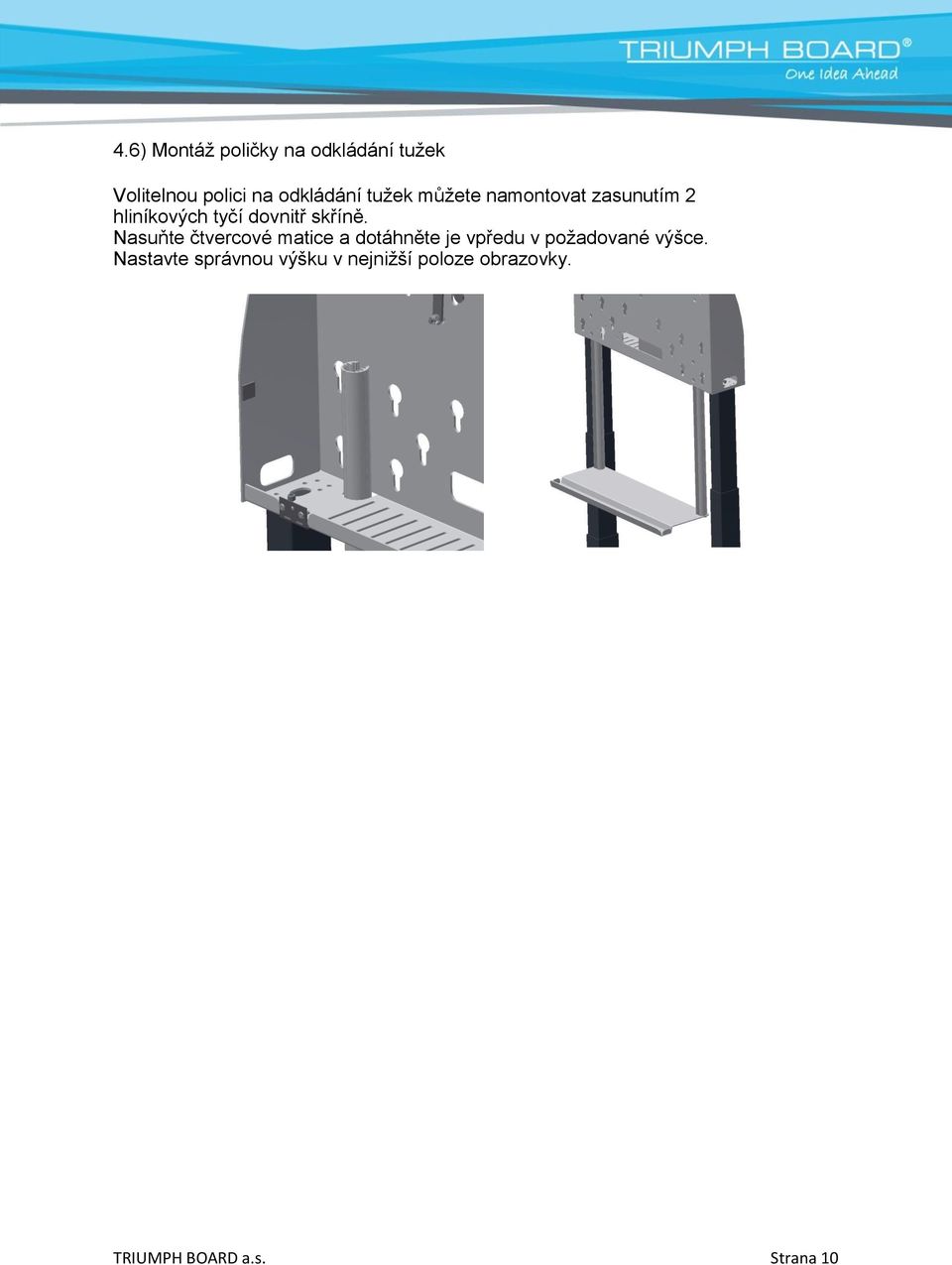

10 4.6) Montáž poličky na odkládání tužek Volitelnou polici na odkládání tužek můžete namontovat zasunutím 2 hliníkových tyčí dovnitř skříně. Nasuňte čtvercové matice a dotáhněte je vpředu v požadované výšce. Nastavte správnou výšku v nejnižší poloze obrazovky. TRIUMPH BOARD a.s. Strana 10

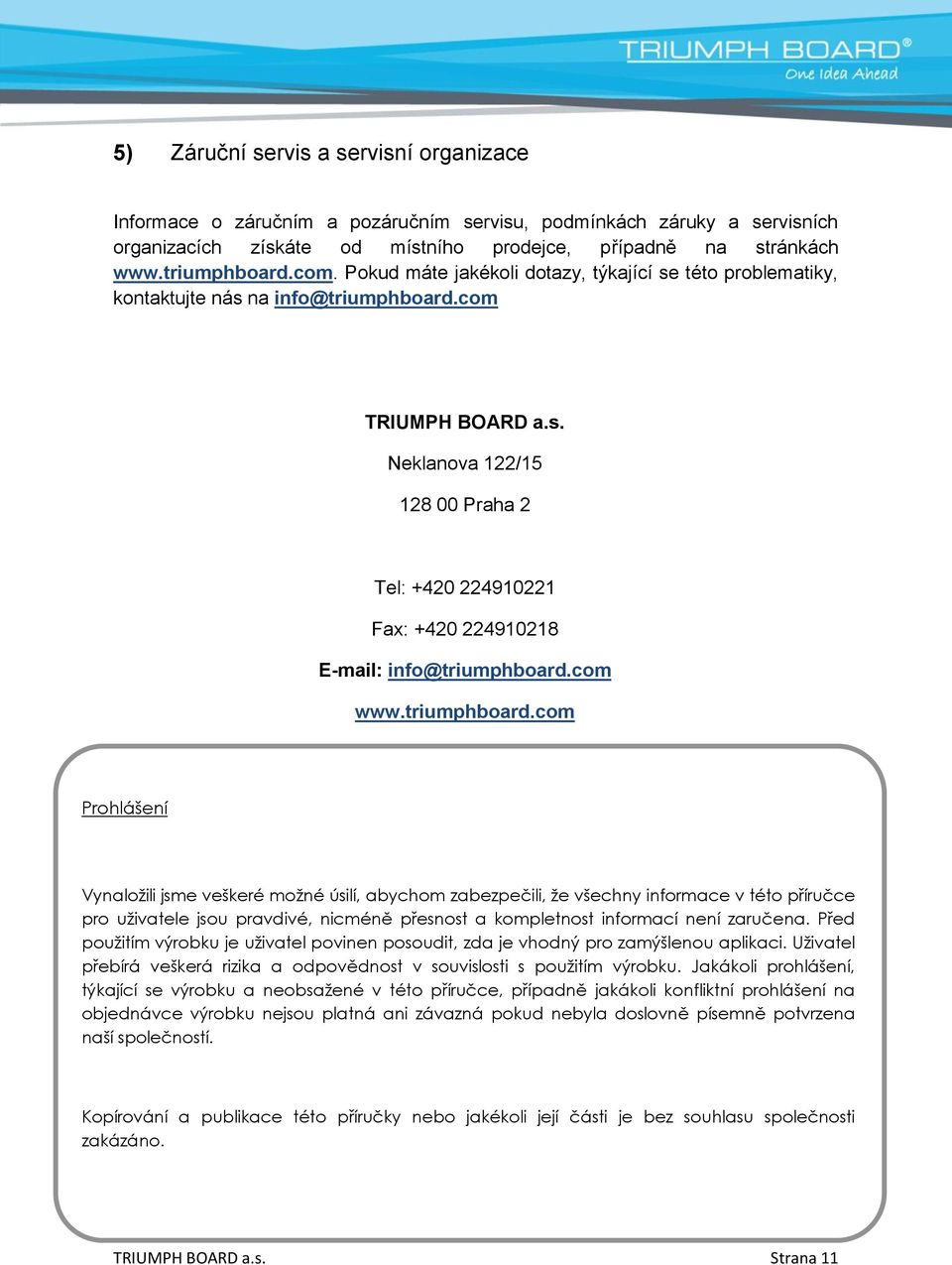

11 5) Záruční servis a servisní organizace Informace o záručním a pozáručním servisu, podmínkách záruky a servisních organizacích získáte od místního prodejce, případně na stránkách Pokud máte jakékoli dotazy, týkající se této problematiky, kontaktujte nás na info@triumphboard.com TRIUMPH BOARD a.s. Neklanova 122/ Praha 2 Tel: Fax: info@triumphboard.com Prohlášení Vynaložili jsme veškeré možné úsilí, abychom zabezpečili, že všechny informace v této příručce pro uživatele jsou pravdivé, nicméně přesnost a kompletnost informací není zaručena. Před použitím výrobku je uživatel povinen posoudit, zda je vhodný pro zamýšlenou aplikaci. Uživatel přebírá veškerá rizika a odpovědnost v souvislosti s použitím výrobku. Jakákoli prohlášení, týkající se výrobku a neobsažené v této příručce, případně jakákoli konfliktní prohlášení na objednávce výrobku nejsou platná ani závazná pokud nebyla doslovně písemně potvrzena naší společností. Kopírování a publikace této příručky nebo jakékoli její části je bez souhlasu společnosti zakázáno. Obsah této příručky pro uživatele se může měnit bez předchozího oznámení. TRIUMPH BOARD a.s. Strana 11 Aktualizace a nové informace o výrobku jsou k dispozici na stránkách v sekcích Produkty a Podpora.
