1 Semestrální práce z předmětu Kartografická polygrafie a reprografie Publikování map na webu - WMS Autor: Ondřej Dohnal, Martina Černohorská Editor: Filip Dvořáček Praha, duben 2010 Katedra mapování a kartografie Fakulta stavební ČVUT v Praze

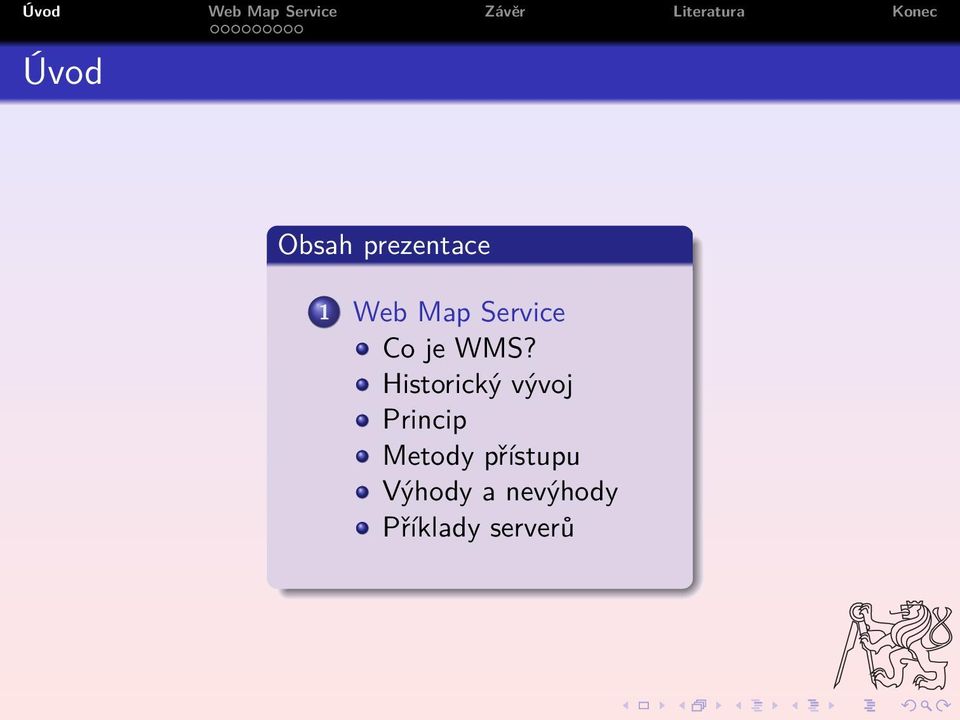

2 Úvod Obsah prezentace 1 Web Map Service Co je WMS? Historický vývoj Princip Metody přístupu Výhody a nevýhody Příklady serverů

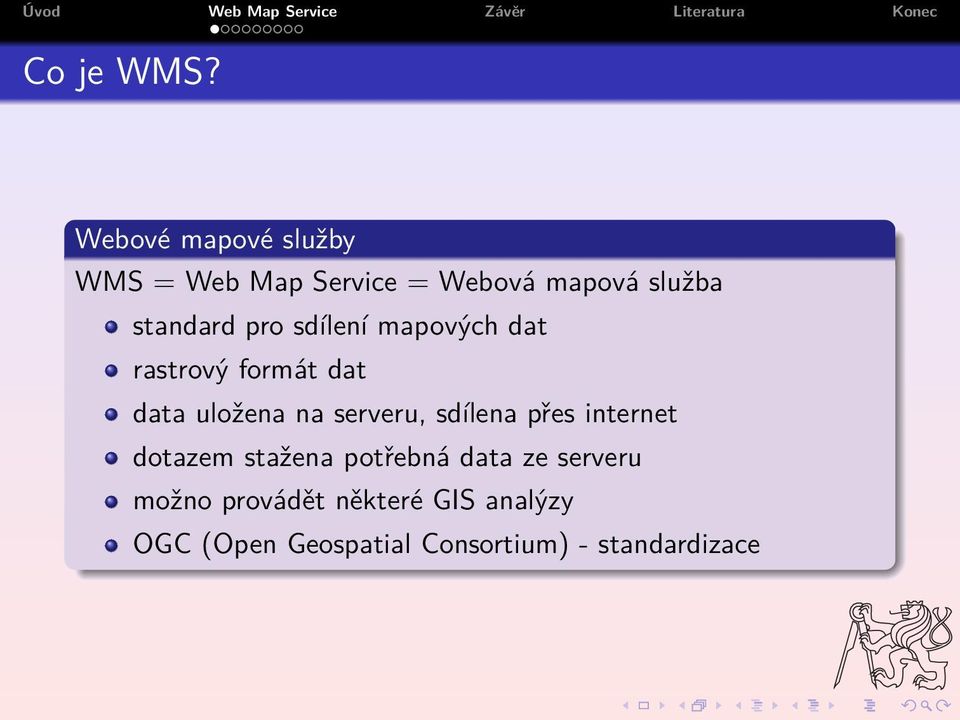

3 Co je WMS? Webové mapové služby WMS = Web Map Service = Webová mapová služba standard pro sdílení mapových dat rastrový formát dat data uložena na serveru, sdílena přes internet dotazem stažena potřebná data ze serveru možno provádět některé GIS analýzy OGC (Open Geospatial Consortium) - standardizace

4 Historický vývoj Vývoj Vývoj WMS probíhal postupně: aplikace a data na lokálním počítači data na lokálním serveru data na serveru připojeném k internetu aplikace na serveru připojeném k internetu komunikace mezi servery Verze WMS WMS je standardizováno organizací OGC, která se stará o její vývoj. Nejrozšířenější verze je (2002), novější je pak verze (2004). Standard se řídí normou ISO (od 2005).

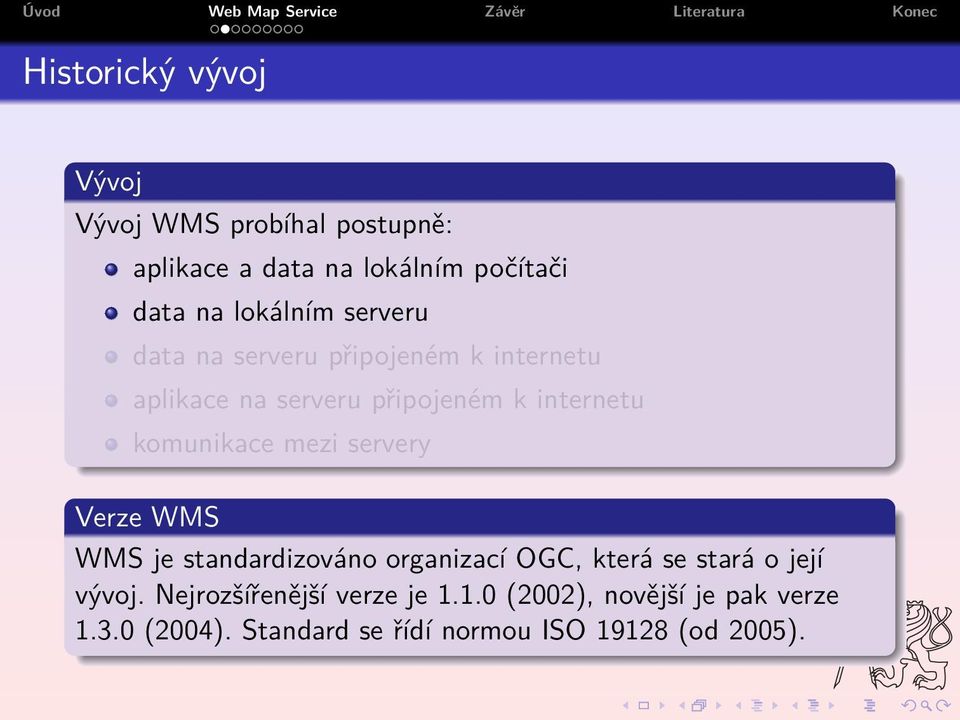

5 Historický vývoj Vývoj Vývoj WMS probíhal postupně: aplikace a data na lokálním počítači data na lokálním serveru data na serveru připojeném k internetu aplikace na serveru připojeném k internetu komunikace mezi servery Verze WMS WMS je standardizováno organizací OGC, která se stará o její vývoj. Nejrozšířenější verze je (2002), novější je pak verze (2004). Standard se řídí normou ISO (od 2005).

6 Historický vývoj Vývoj Vývoj WMS probíhal postupně: aplikace a data na lokálním počítači data na lokálním serveru data na serveru připojeném k internetu aplikace na serveru připojeném k internetu komunikace mezi servery Verze WMS WMS je standardizováno organizací OGC, která se stará o její vývoj. Nejrozšířenější verze je (2002), novější je pak verze (2004). Standard se řídí normou ISO (od 2005).

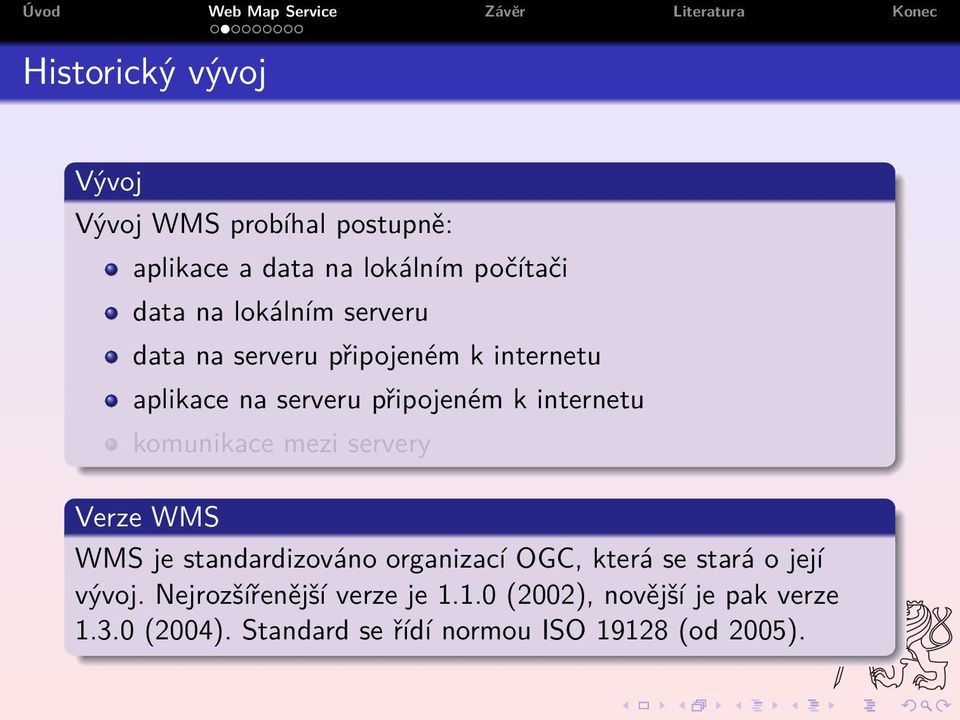

7 Historický vývoj Vývoj Vývoj WMS probíhal postupně: aplikace a data na lokálním počítači data na lokálním serveru data na serveru připojeném k internetu aplikace na serveru připojeném k internetu komunikace mezi servery Verze WMS WMS je standardizováno organizací OGC, která se stará o její vývoj. Nejrozšířenější verze je (2002), novější je pak verze (2004). Standard se řídí normou ISO (od 2005).

8 Historický vývoj Vývoj Vývoj WMS probíhal postupně: aplikace a data na lokálním počítači data na lokálním serveru data na serveru připojeném k internetu aplikace na serveru připojeném k internetu komunikace mezi servery Verze WMS WMS je standardizováno organizací OGC, která se stará o její vývoj. Nejrozšířenější verze je (2002), novější je pak verze (2004). Standard se řídí normou ISO (od 2005).

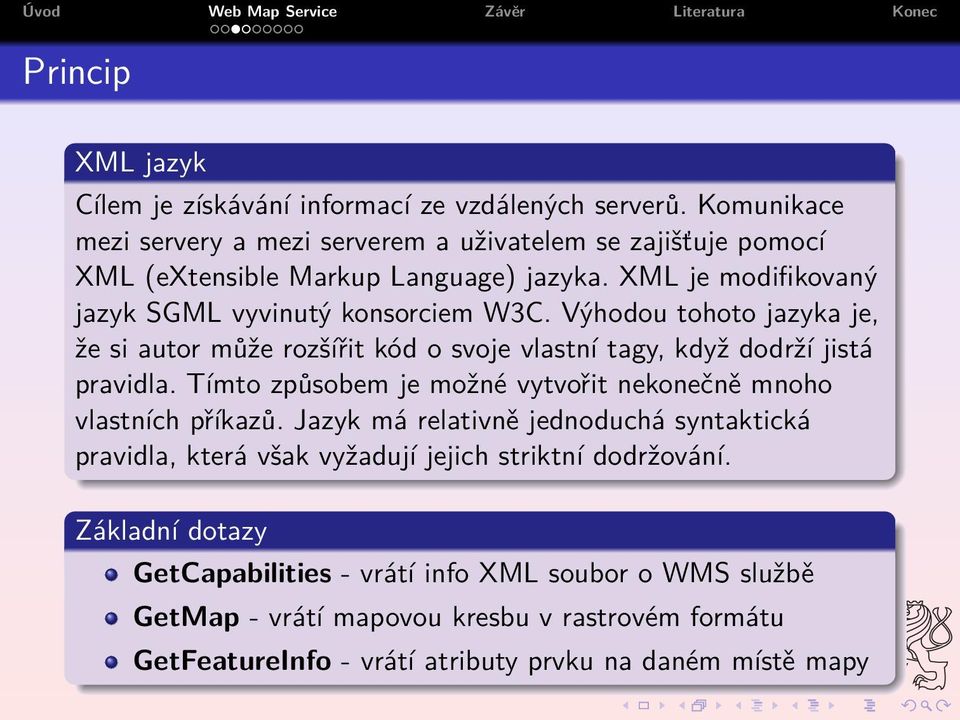

9 Princip XML jazyk Cílem je získávání informací ze vzdálených serverů. Komunikace mezi servery a mezi serverem a uživatelem se zajišťuje pomocí XML (extensible Markup Language) jazyka. XML je modifikovaný jazyk SGML vyvinutý konsorciem W3C. Výhodou tohoto jazyka je, že si autor může rozšířit kód o svoje vlastní tagy, když dodrží jistá pravidla. Tímto způsobem je možné vytvořit nekonečně mnoho vlastních příkazů. Jazyk má relativně jednoduchá syntaktická pravidla, která však vyžadují jejich striktní dodržování. Základní dotazy GetCapabilities - vrátí info XML soubor o WMS službě GetMap - vrátí mapovou kresbu v rastrovém formátu GetFeatureInfo - vrátí atributy prvku na daném místě mapy

10 Princip Mapfile Mapfile udává, pro jaké kartografické zobrazení je vrstva vytvořena, v jakém formátu jsou data uložena a naopak v jakém jsou poskytována. V tomto souboru je také definována struktura datových vrstev. V praxi to znamená, že je zde uveden název vrstev a jejich stromová struktura. Mapfile příkazy MAP - uvozuje celý projekt, vytvořen pro různé projekce LAYER - definuje novou vrstvu, měřítko zobrazení EXTENT - vymezuje území v souřadnicích dané projekce

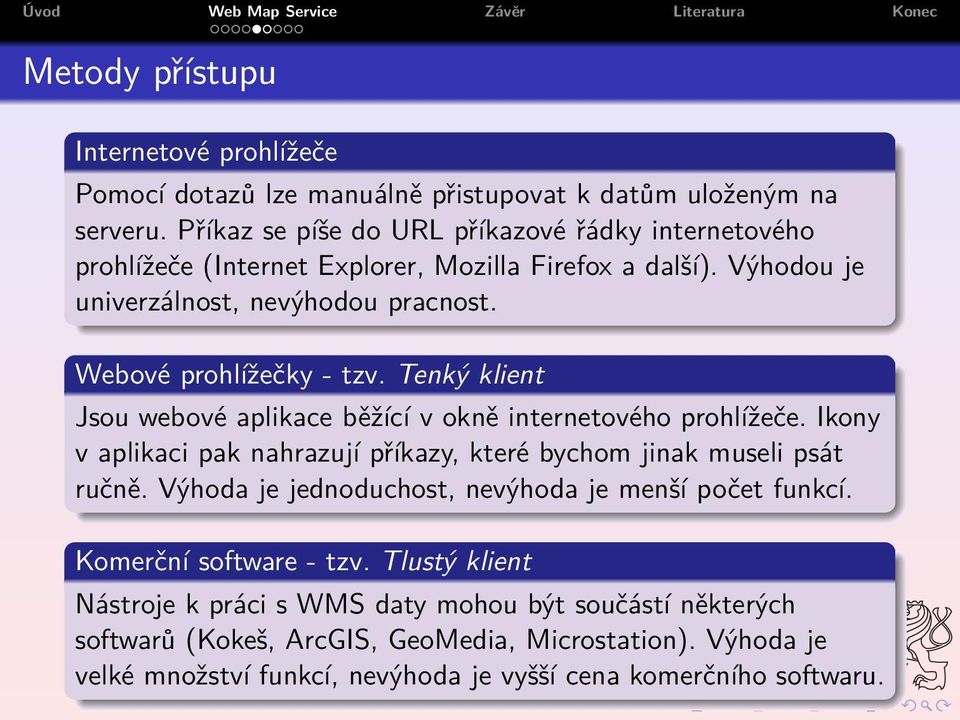

11 Metody přístupu Internetové prohlížeče Pomocí dotazů lze manuálně přistupovat k datům uloženým na serveru. Příkaz se píše do URL příkazové řádky internetového prohlížeče (Internet Explorer, Mozilla Firefox a další). Výhodou je univerzálnost, nevýhodou pracnost. Webové prohlížečky - tzv. Tenký klient Jsou webové aplikace běžící v okně internetového prohlížeče. Ikony v aplikaci pak nahrazují příkazy, které bychom jinak museli psát ručně. Výhoda je jednoduchost, nevýhoda je menší počet funkcí. Komerční software - tzv. Tlustý klient Nástroje k práci s WMS daty mohou být součástí některých softwarů (Kokeš, ArcGIS, GeoMedia, Microstation). Výhoda je velké množství funkcí, nevýhoda je vyšší cena komerčního softwaru.

12 Webová prohlížečka - tzv. Tenký klient Obrázek: Tenký klient

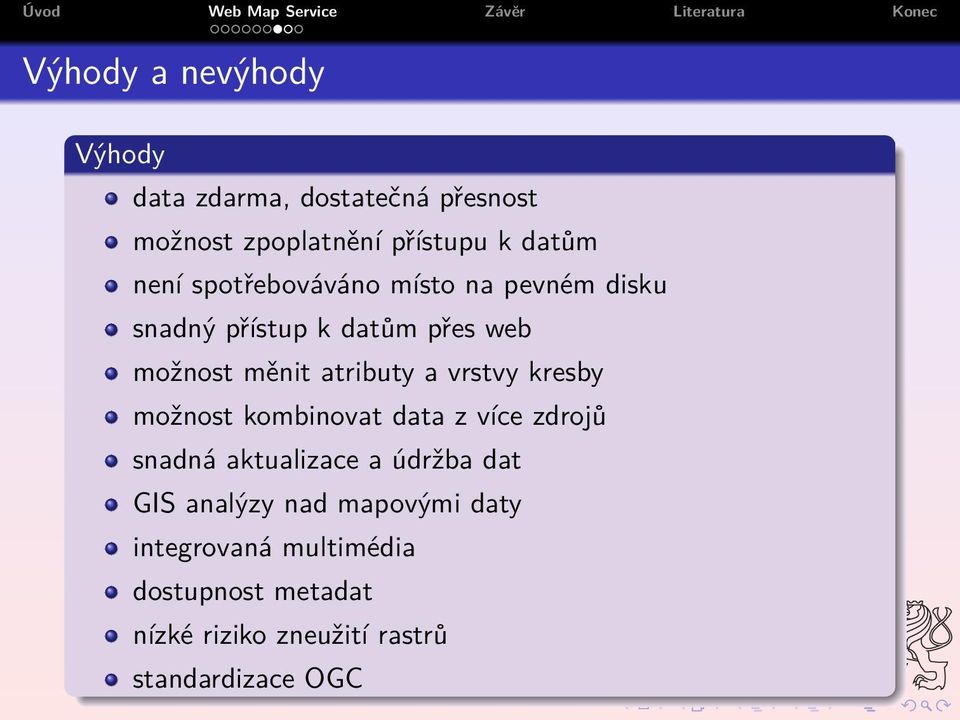

13 Výhody a nevýhody Výhody data zdarma, dostatečná přesnost možnost zpoplatnění přístupu k datům není spotřebováváno místo na pevném disku snadný přístup k datům přes web možnost měnit atributy a vrstvy kresby možnost kombinovat data z více zdrojů snadná aktualizace a údržba dat GIS analýzy nad mapovými daty integrovaná multimédia dostupnost metadat nízké riziko zneužití rastrů standardizace OGC

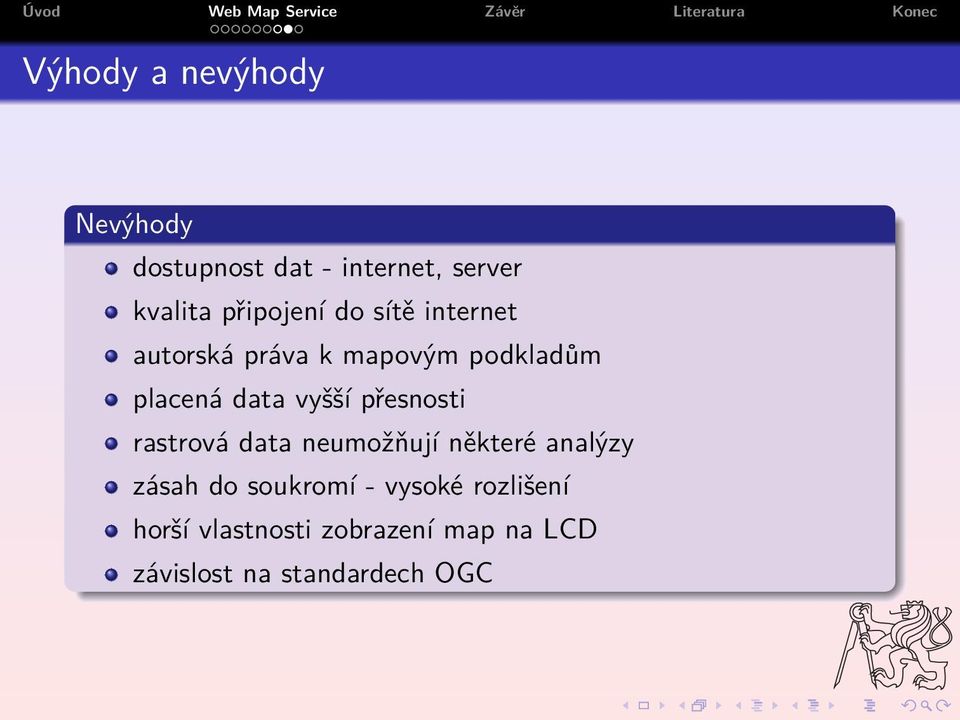

14 Výhody a nevýhody Nevýhody dostupnost dat - internet, server kvalita připojení do sítě internet autorská práva k mapovým podkladům placená data vyšší přesnosti rastrová data neumožňují některé analýzy zásah do soukromí - vysoké rozlišení horší vlastnosti zobrazení map na LCD závislost na standardech OGC

15 Příklady serverů Servery Výčet URL, kde je možné nalézt adresy WMS serverů pro ČR: http: //www.geology.cz/extranet/geodata/mapserver/wms ČÚZK, CENIA V současnosti většina WMS serverů disponuje přístupovým rozhraním webové prohlížečky. Z hlediska geodézie a kartografie jsou nejpropracovanější servery ČÚZK a CENIA.

16 Závěr Shrnutí WMS - Web Map Service: nejvyužívanější nástroj publikování map na webu budoucí vývoj zajištěn konsorciem OGC zdokonalující se mapové podklady rozšiřující se nabídka produktů zdarma open-source řešení pro každého uživatele pokročilý nástroj pro profesionální analýzy

17 Závěr Shrnutí WMS - Web Map Service: nejvyužívanější nástroj publikování map na webu budoucí vývoj zajištěn konsorciem OGC zdokonalující se mapové podklady rozšiřující se nabídka produktů zdarma open-source řešení pro každého uživatele pokročilý nástroj pro profesionální analýzy

18 Závěr Shrnutí WMS - Web Map Service: nejvyužívanější nástroj publikování map na webu budoucí vývoj zajištěn konsorciem OGC zdokonalující se mapové podklady rozšiřující se nabídka produktů zdarma open-source řešení pro každého uživatele pokročilý nástroj pro profesionální analýzy

19 Závěr Shrnutí WMS - Web Map Service: nejvyužívanější nástroj publikování map na webu budoucí vývoj zajištěn konsorciem OGC zdokonalující se mapové podklady rozšiřující se nabídka produktů zdarma open-source řešení pro každého uživatele pokročilý nástroj pro profesionální analýzy

20 Závěr Shrnutí WMS - Web Map Service: nejvyužívanější nástroj publikování map na webu budoucí vývoj zajištěn konsorciem OGC zdokonalující se mapové podklady rozšiřující se nabídka produktů zdarma open-source řešení pro každého uživatele pokročilý nástroj pro profesionální analýzy

21 Závěr Shrnutí WMS - Web Map Service: nejvyužívanější nástroj publikování map na webu budoucí vývoj zajištěn konsorciem OGC zdokonalující se mapové podklady rozšiřující se nabídka produktů zdarma open-source řešení pro každého uživatele pokročilý nástroj pro profesionální analýzy

22 Literatura Použité zdroje TALICH, Milan: WWW stránky, [online], 2004 [cit ]. URL: FSV-ČVUT: WWW stránky, [online], 2008 [cit ]. URL: 153GIS1_-_10._cvičení/ JIRÁNEK, Jan: WWW stránky, [online], 2010 [cit ]. URL: FSV-ČVUT: WWW stránky, [online], 2010 [cit ]. URL: uvod/prednasky.html/
