TECHNICKÁ SPECIFIKACE

Transkript

1 TECHNICKÁ SPECIFIKACE Předmětem zakázky je dodávka, instalace, programování, oživení, zaškolení obsluhy a další služby související s realizací zakázky Nový digitální rádiový systém standardu ETSI pro hlasovou a datovou komunikaci pro Městskou policii Přerov Součástí plnění je i začlenění stávajících analogových stanic v analogovém provozu do nového radiového systému. Veškerá nabízená zařízení musí splňovat všechny zákonné požadavky na radiové vysílací zařízení. Kmitočtové pásmo Digitální šifrování hovorů Počet kanálů MHz softwarová encrypce minimálně 2 semiduplexní komunikační kanály simplexní komunikační kanál Zadavatel bude v nově pořizované rádiové síti přenášet hovorem i osobní údaje. Z tohoto důvodu požaduje zadavatel dodávku stupně softwarové encrypce potřebného pro zajištění bezpečnosti hlasové komunikace tak, aby přenášené osobní údaje byly vhodně zabezpečeny před zneužitím, podle Zákona č. 101/2000 Sb. o ochraně osobních údajů. Použití kanálů: a) Vyhrazený hlasový kanál pro komunikaci operačního střediska, b) druhý kanál určený pro přenos polohy GPS (možnost záložní hlasové komunikace), c) jeden simplexní kanál pro komunikaci mimo převaděč Komunikační schéma: a) Hlasový a datový semiduplexní provoz v oblasti pokrytí území signálem převaděče, b) hlasový simplexní provoz mezi kapesními a vozidlovými stanicemi (snížený výkon vozidlových stanic), c) hlasový simplexní provoz základnové stanice s vozidlovými a kapesními radiostanicemi mimo převaděč. Radiostanice musí být vybaveny sledováním polohy pomocí systému GPS umožňující vysílání polohových informací na základě kritérií: a) Časový interval (parametr sek/ min ), b) změna polohy, (parametr dráha v m ) c) kombinace předešlých možností. Jednotlivá kritéria včetně parametrů musí být nastavitelná vzdáleně pro každou radiostanici individuálně - například vozidlová radiostanice podle kritéria časový interval, ruční

2 radiostanice dle kritéria změna polohy. Dodaný rádiový systém musí umožňovat: a) Hlasovou komunikaci jeden k jednomu, b) hlasovou komunikaci ve skupině, c) zasílání SDS na jednotlivou radiostanici, d) zasílání SDS do skupiny radiostanic, e) zablokování (zakázání) komunikace radiostanice (např. ukradené), f) vzdálený odposlech okolí radiostanice po definovatelný čas, g) zobrazování aktuální polohy radiostanic, h) zobrazování polohy radiostanic ze záznamu, i) sledování geografických oblastí například podle katastrálních hranic, j) zobrazení pohybu v mapě, k) vysílání signálu nouze, i) příjem signálu nouze, 1. ZÁKLADNÍ TECHNICKÉ A TECHNOLOGICKÉ INFORMACE 1) Převaděč Název Počet a) Převaděč retranslační radiostanice 1 ks b) zdroj se záložním akumulátorem 1 ks c) anténní systém 1 ks d) HW pro propojení včetně zálohování 1 ks Specifikace převaděče: a) Určen pro trvalé vysílání, b) možnost automatického digitálního a analogového provozu, c) vyzářený výkon včetně anténního systému - 10W, d) vhodné datové rozhraní pro připojení na server dispečerského systému (např. ethernet), e) rozhraní pro připojení napájení, f) rozhraní pro připojení záložní baterie. Rozhraní převaděče pro ethernet musí umožňovat: a) Sběr dat přenášených z vozidlových a kapesních radiostanic pro dispečerský systém pomocí datového propojení převaděče dispečerský systém, b) připojení hlasového dispečera pomocí datového propojení převaděč dispečerský PC, c) připojení 2 dalších převaděčů pro rozšíření pokrytí (vysílání na různých kmitočtech - multisite).

3 Převaděč bude umístěn na adrese náměstí T. G. Masaryka 16/555, Přerov s následující specifikací: a) Geografické souřadnice: b) výška budovy: c) výška anténního stožáru N, E, 25 m, 3,5 m. Anténní stožár: Jedná se o tyč z trubky průměru 57mm. Výška tyče nad střešní konstrukcí je 2880mm. Stožárová tyč je připevněna ve dvou místech ve výšce 150mm a 700mm. nad střechou pomocí objímek ke kotevní trubce zakotvené do střešní konstrukce. Nová stožárová tyč je navržena z trubky průměru 70mm a s tloušťkou stěny 4mm (TR70x4). Výška stožárové tyče je navržena 3,5m. Nová stožárová tyč bude uchycena ke stávající kotevní trubce stejným způsobem jako stávající pomocí objímek s vykonzolováním do 170mm. Výše uvedené antény budou na stožárové tyči rozmístěny v obdobných výškových polohách. Ve vrcholu tyče bude umístěna nová anténa tak, aby maximální výška antény byla 3,5m nad střechou. Hmotnost nové antény bude 6,0 kg včetně držáku. Nový stožár bude žárově zinkován. Přemontáž stávajících zařízení zajistí zadavatel, dodavatel zajistí součinnost, Zadavatel požaduje využití jediné antény umístěné na dodaném stožáru: a) Umístění anténního stožáru dle fotografie stávající stožár bude nahrazen daodavatelem, b) minimální celkový zisk anténního systému: 5-6 dbi. Umístění převaděče: a) Umístění v prostoru dle fotografie, b) napájení V/ 300W. Zadavatel požaduje zálohování převaděče na 6 hodin provozu při výpadku napájení včetně všech souvisejících technologií. Převaděč bude propojen pomocí městské optické sítě na datové centrum města Přerov. Uchazeč zabezpečí připojení do přístupového bodu městské optické sítě optickým kabelem. Ten bude součástí dodávky uchazeče. Uchazeč dodá veškerý HW pro realizaci propojení převaděče a

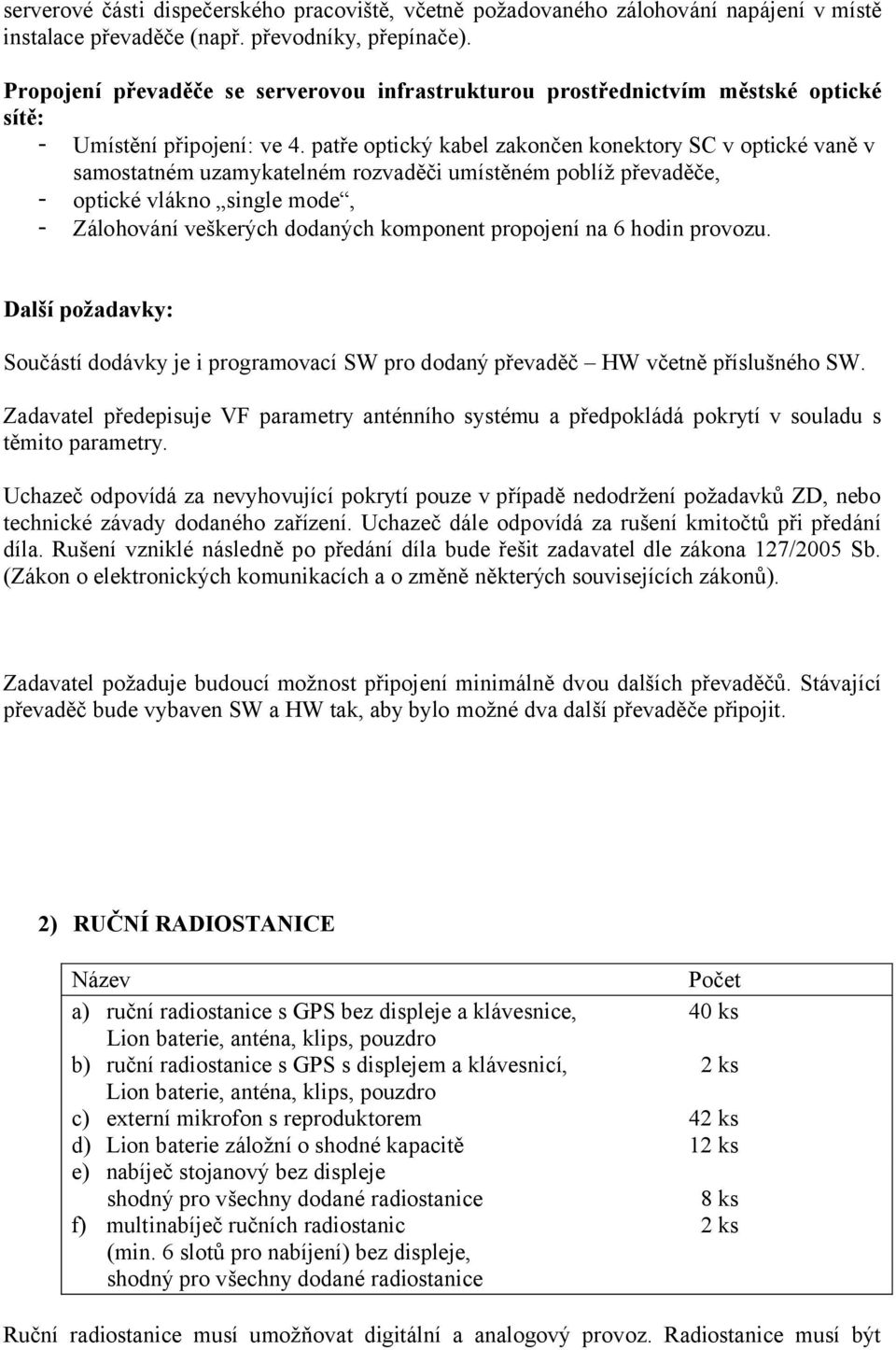

4 serverové části dispečerského pracoviště, včetně požadovaného zálohování napájení v místě instalace převaděče (např. převodníky, přepínače). Propojení převaděče se serverovou infrastrukturou prostřednictvím městské optické sítě: - Umístění připojení: ve 4. patře optický kabel zakončen konektory SC v optické vaně v samostatném uzamykatelném rozvaděči umístěném poblíž převaděče, - optické vlákno single mode, - Zálohování veškerých dodaných komponent propojení na 6 hodin provozu. Další požadavky: Součástí dodávky je i programovací SW pro dodaný převaděč HW včetně příslušného SW. Zadavatel předepisuje VF parametry anténního systému a předpokládá pokrytí v souladu s těmito parametry. Uchazeč odpovídá za nevyhovující pokrytí pouze v případě nedodržení požadavků ZD, nebo technické závady dodaného zařízení. Uchazeč dále odpovídá za rušení kmitočtů při předání díla. Rušení vzniklé následně po předání díla bude řešit zadavatel dle zákona 127/2005 Sb. (Zákon o elektronických komunikacích a o změně některých souvisejících zákonů). Zadavatel požaduje budoucí možnost připojení minimálně dvou dalších převaděčů. Stávající převaděč bude vybaven SW a HW tak, aby bylo možné dva další převaděče připojit. 2) RUČNÍ RADIOSTANICE Název Počet a) ruční radiostanice s GPS bez displeje a klávesnice, 40 ks Lion baterie, anténa, klips, pouzdro b) ruční radiostanice s GPS s displejem a klávesnicí, 2 ks Lion baterie, anténa, klips, pouzdro c) externí mikrofon s reproduktorem 42 ks d) Lion baterie záložní o shodné kapacitě 12 ks e) nabíječ stojanový bez displeje shodný pro všechny dodané radiostanice 8 ks f) multinabíječ ručních radiostanic 2 ks (min. 6 slotů pro nabíjení) bez displeje, shodný pro všechny dodané radiostanice Ruční radiostanice musí umožňovat digitální a analogový provoz. Radiostanice musí být

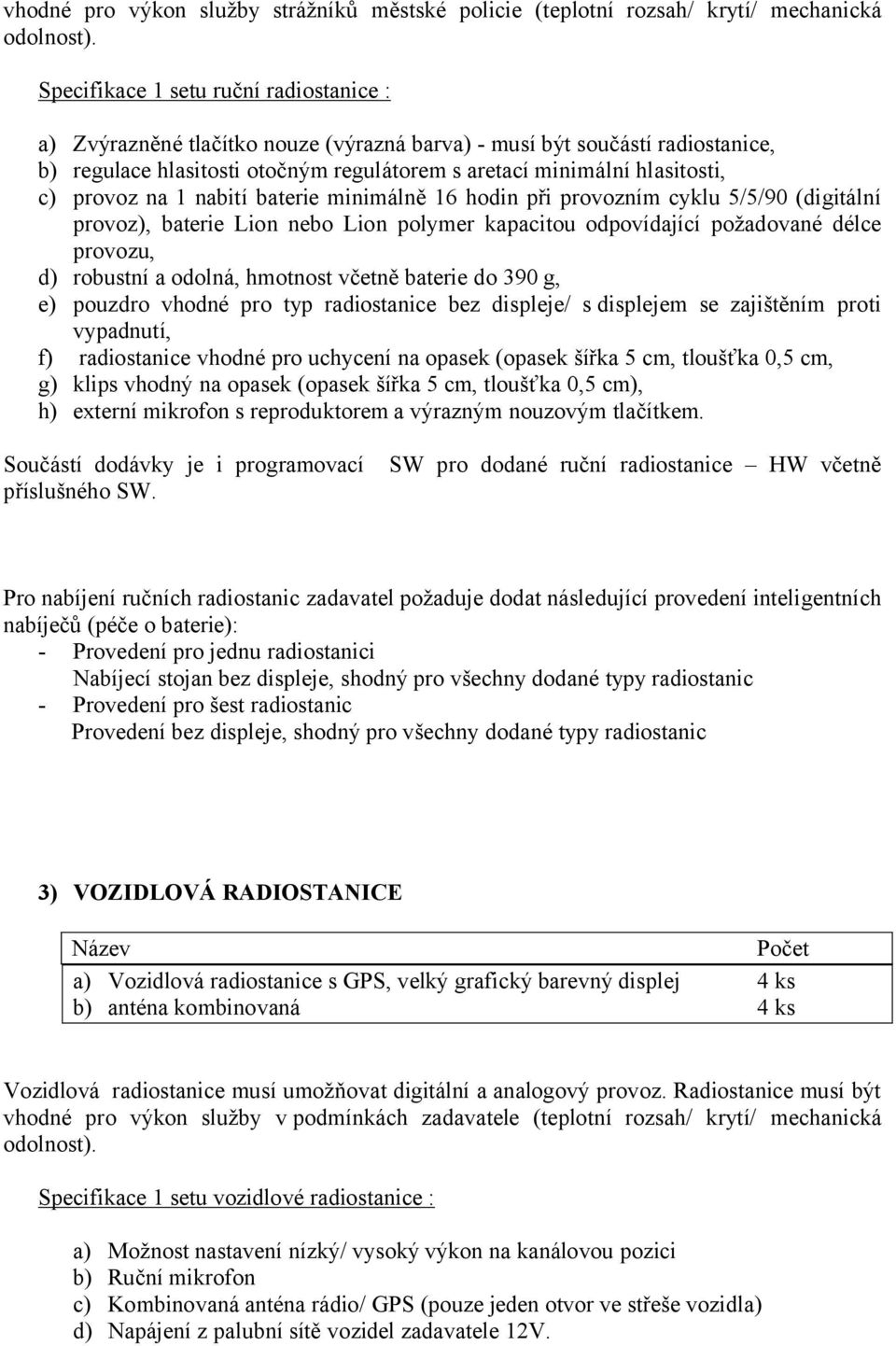

5 vhodné pro výkon služby strážníků městské policie (teplotní rozsah/ krytí/ mechanická odolnost). Specifikace 1 setu ruční radiostanice : a) Zvýrazněné tlačítko nouze (výrazná barva) - musí být součástí radiostanice, b) regulace hlasitosti otočným regulátorem s aretací minimální hlasitosti, c) provoz na 1 nabití baterie minimálně 16 hodin při provozním cyklu 5/5/90 (digitální provoz), baterie Lion nebo Lion polymer kapacitou odpovídající požadované délce provozu, d) robustní a odolná, hmotnost včetně baterie do 390 g, e) pouzdro vhodné pro typ radiostanice bez displeje/ s displejem se zajištěním proti vypadnutí, f) radiostanice vhodné pro uchycení na opasek (opasek šířka 5 cm, tloušťka 0,5 cm, g) klips vhodný na opasek (opasek šířka 5 cm, tloušťka 0,5 cm), h) externí mikrofon s reproduktorem a výrazným nouzovým tlačítkem. Součástí dodávky je i programovací příslušného SW. SW pro dodané ruční radiostanice HW včetně Pro nabíjení ručních radiostanic zadavatel požaduje dodat následující provedení inteligentních nabíječů (péče o baterie): - Provedení pro jednu radiostanici Nabíjecí stojan bez displeje, shodný pro všechny dodané typy radiostanic - Provedení pro šest radiostanic Provedení bez displeje, shodný pro všechny dodané typy radiostanic 3) VOZIDLOVÁ RADIOSTANICE Název Počet a) Vozidlová radiostanice s GPS, velký grafický barevný displej 4 ks b) anténa kombinovaná 4 ks Vozidlová radiostanice musí umožňovat digitální a analogový provoz. Radiostanice musí být vhodné pro výkon služby v podmínkách zadavatele (teplotní rozsah/ krytí/ mechanická odolnost). Specifikace 1 setu vozidlové radiostanice : a) Možnost nastavení nízký/ vysoký výkon na kanálovou pozici b) Ruční mikrofon c) Kombinovaná anténa rádio/ GPS (pouze jeden otvor ve střeše vozidla) d) Napájení z palubní sítě vozidel zadavatele 12V.

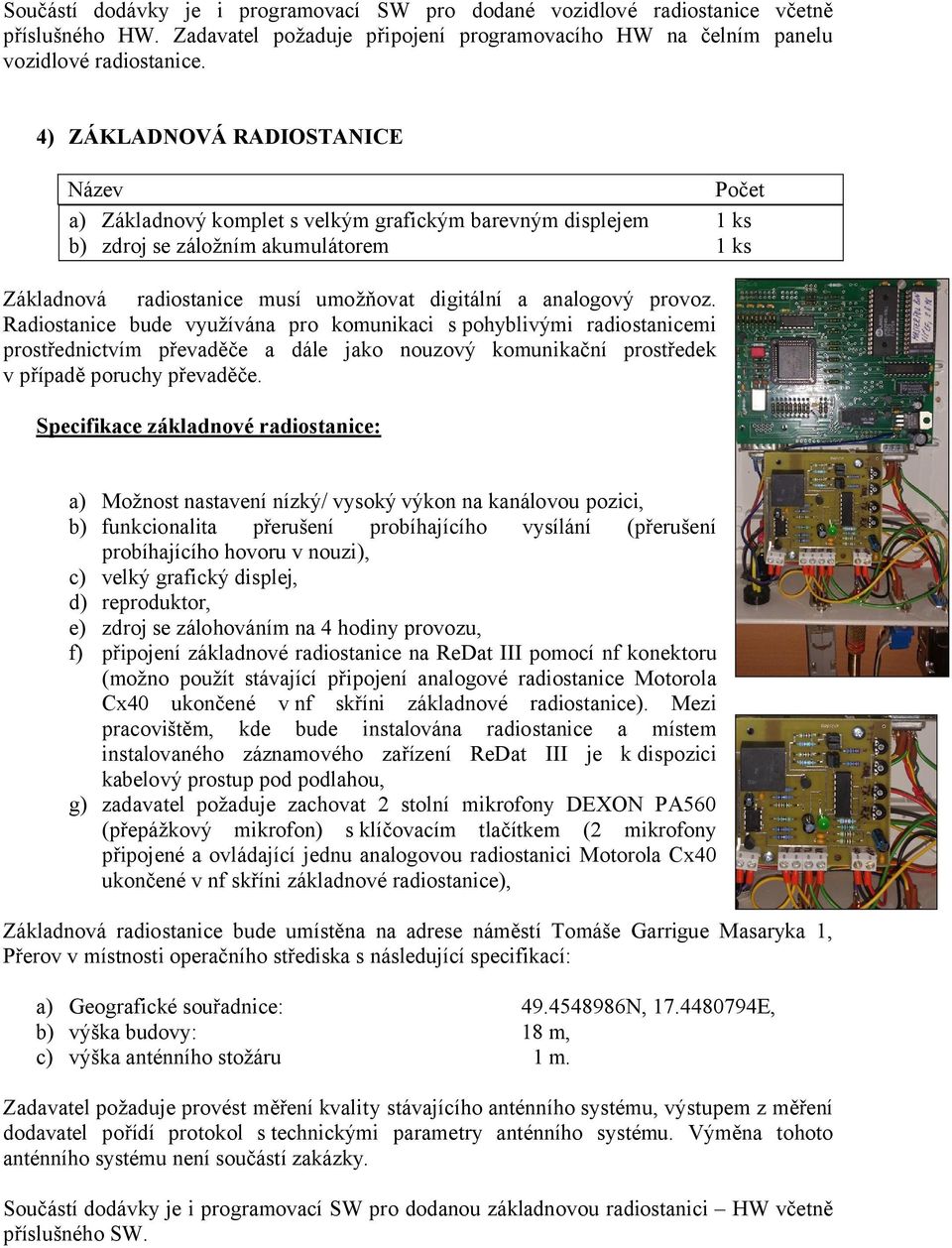

6 Součástí dodávky je i programovací SW pro dodané vozidlové radiostanice včetně příslušného HW. Zadavatel požaduje připojení programovacího HW na čelním panelu vozidlové radiostanice. 4) ZÁKLADNOVÁ RADIOSTANICE Název Počet a) Základnový komplet s velkým grafickým barevným displejem 1 ks b) zdroj se záložním akumulátorem 1 ks Základnová radiostanice musí umožňovat digitální a analogový provoz. Radiostanice bude využívána pro komunikaci s pohyblivými radiostanicemi prostřednictvím převaděče a dále jako nouzový komunikační prostředek v případě poruchy převaděče. Specifikace základnové radiostanice: a) Možnost nastavení nízký/ vysoký výkon na kanálovou pozici, b) funkcionalita přerušení probíhajícího vysílání (přerušení probíhajícího hovoru v nouzi), c) velký grafický displej, d) reproduktor, e) zdroj se zálohováním na 4 hodiny provozu, f) připojení základnové radiostanice na ReDat III pomocí nf konektoru (možno použít stávající připojení analogové radiostanice Motorola Cx40 ukončené v nf skříni základnové radiostanice). Mezi pracovištěm, kde bude instalována radiostanice a místem instalovaného záznamového zařízení ReDat III je k dispozici kabelový prostup pod podlahou, g) zadavatel požaduje zachovat 2 stolní mikrofony DEXON PA560 (přepážkový mikrofon) s klíčovacím tlačítkem (2 mikrofony připojené a ovládající jednu analogovou radiostanici Motorola Cx40 ukončené v nf skříni základnové radiostanice), Základnová radiostanice bude umístěna na adrese náměstí Tomáše Garrigue Masaryka 1, Přerov v místnosti operačního střediska s následující specifikací: a) Geografické souřadnice: N, E, b) výška budovy: 18 m, c) výška anténního stožáru 1 m. Zadavatel požaduje provést měření kvality stávajícího anténního systému, výstupem z měření dodavatel pořídí protokol stechnickými parametry anténního systému. Výměna tohoto anténního systému není součástí zakázky. Součástí dodávky je i programovací SW pro dodanou základnovou radiostanici HW včetně příslušného SW.

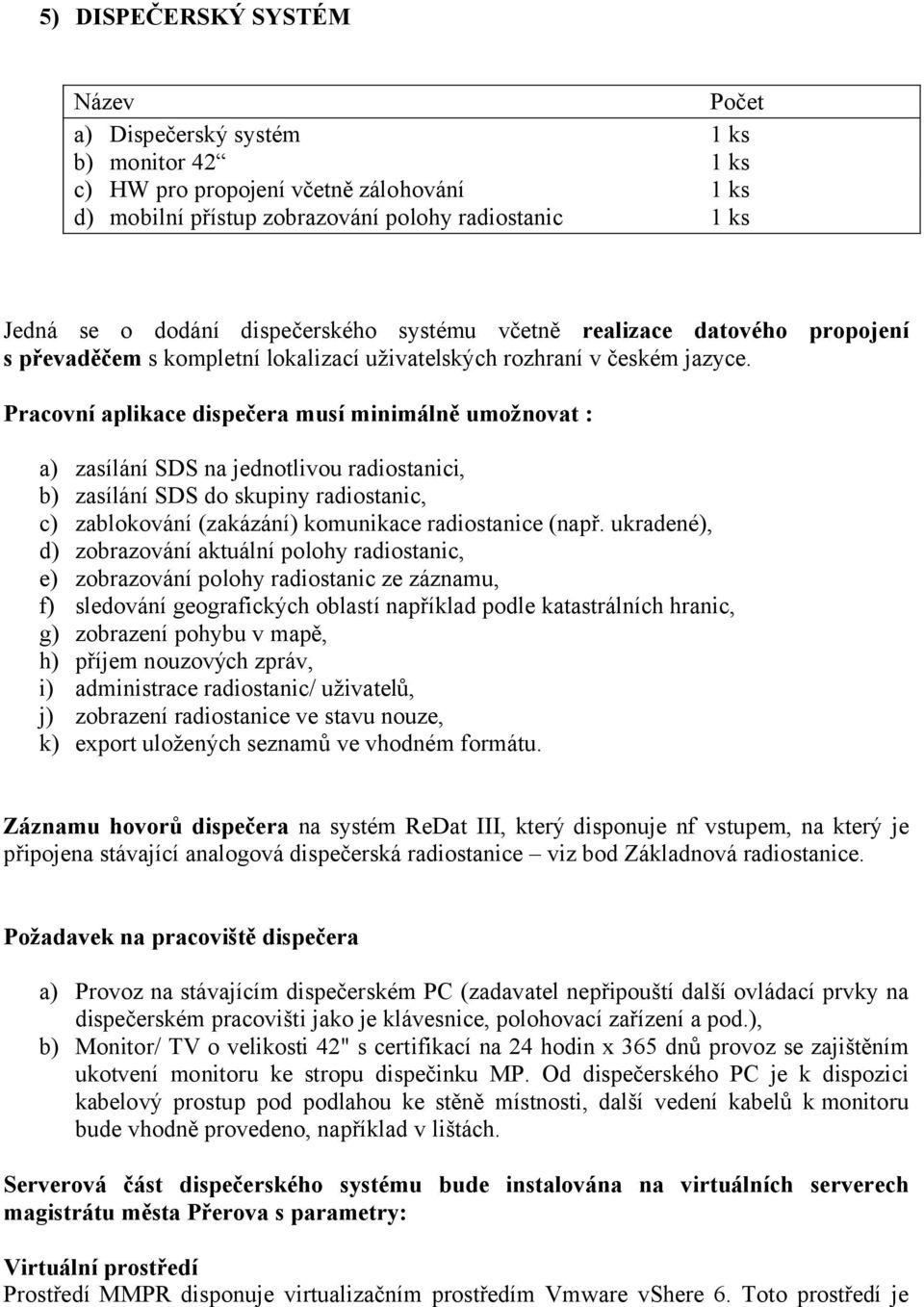

7 5) DISPEČERSKÝ SYSTÉM Název Počet a) Dispečerský systém 1 ks b) monitor 42 1 ks c) HW pro propojení včetně zálohování 1 ks d) mobilní přístup zobrazování polohy radiostanic 1 ks Jedná se o dodání dispečerského systému včetně realizace datového propojení s převaděčem s kompletní lokalizací uživatelských rozhraní v českém jazyce. Pracovní aplikace dispečera musí minimálně umožnovat : a) zasílání SDS na jednotlivou radiostanici, b) zasílání SDS do skupiny radiostanic, c) zablokování (zakázání) komunikace radiostanice (např. ukradené), d) zobrazování aktuální polohy radiostanic, e) zobrazování polohy radiostanic ze záznamu, f) sledování geografických oblastí například podle katastrálních hranic, g) zobrazení pohybu v mapě, h) příjem nouzových zpráv, i) administrace radiostanic/ uživatelů, j) zobrazení radiostanice ve stavu nouze, k) export uložených seznamů ve vhodném formátu. Záznamu hovorů dispečera na systém ReDat III, který disponuje nf vstupem, na který je připojena stávající analogová dispečerská radiostanice viz bod Základnová radiostanice. Požadavek na pracoviště dispečera a) Provoz na stávajícím dispečerském PC (zadavatel nepřipouští další ovládací prvky na dispečerském pracovišti jako je klávesnice, polohovací zařízení a pod.), b) Monitor/ TV o velikosti 42" s certifikací na 24 hodin x 365 dnů provoz se zajištěním ukotvení monitoru ke stropu dispečinku MP. Od dispečerského PC je k dispozici kabelový prostup pod podlahou ke stěně místnosti, další vedení kabelů k monitoru bude vhodně provedeno, například v lištách. Serverová část dispečerského systému bude instalována na virtuálních serverech magistrátu města Přerova s parametry: Virtuální prostředí Prostředí MMPR disponuje virtualizačním prostředím Vmware vshere 6. Toto prostředí je

8 provozováno v režimu vysoké dostupnosti. Dále jsou v tomto prostředí k dispozici licence pro Windows server 2008 a je zde zajištěno centrální zálohování virtuálních serverů na úrovni souborů. DB K dispozici je centrální databazový SQL server Microsoft SQL 2012, toto prostředí je postaveno jako plně redundantní a jsou zde zajištěny služby zálohování na úrovni jednotlivých databází. Doména Je provozována doména Windows 2008 pro tuto doménu je zajištěno dostatečný počet CAL licencí v této verzi. Zálohování Zálohování je řešeno pomocí SW IBM TSM Zálohování je zajištěno formou služby od společnosti DPDC. Služba se zakupuje na časové období a fyzický server a veškeré stávající prostředí je zalicencováno. Dodavatel může využít výše uvedené prostředky MMPR. Vpřípadě instalace do jiného prostředí než výše uvedeného, dodavatel na vlastní náklady realizuje vysokou dostupnost dodávaných aplikací, včetně služby zálohování. Dodavatel plně odpovídá za správné licencování jím dodávaných aplikací. Mapové podklady Zadavatel požaduje využití mapových podkladů statutárního města Přerova nebo jiných map například typu (google maps). V případě použití map z MMPr, mapové podklady zadavatel vyexportuje v běžných GIS vektorových formátech, CAD vektorových formátech, v PDF nebo v rastrech (transformovaných). V případě dodávky svých mapových podkladů uvede uchazeč jejich typ. Mapové podklady musí splňovat následující: - aby byl mapový podklad s popisy ulic - aby byl graficky standardně uživatelský přehledný pro PC, tablety a telefony. - aby byly jasně vyznačeny hranice katastrálního území města Přerova - aby byla zaručena standartní aktuálnost map - aby dané mapy nebyly do budoucna vázány nějakými licenčními či obdobnými poplatky. Zadavatel nepřipouští jakékoli další poplatky za využívání dodaných mapových podkladů. Zadavatel nepřipouští hostování nabízeného dispečerského řešení na serverech umístěných mimo sídlo zadavatele. Mapové podklady musí umožňovat vhodnou změnu měřítka. Popis digitální technické mapy města Přerova Digitální technická mapa města Přerova je budována od roku Pokrývá správní území Statutárního města Přerova, tj.14 katastrálních území. Polohopisné prvky DTM jsou zaměřeny polohově v souřadnicovém systému S-JTSK a výškově v systému Balt po vyrovnání (Bpv). Údaje DTM odpovídají 3. třídě přesnosti dle ČSN v podrobnostech odpovídajících měřítku mapy 1:500. Datový model odpovídá vyhlášce o základním obsahu technické mapy obce a čítá celkem 107 vrstev. Primárním vstupem při pravidelné aktualizaci DTM jsou

9 geodetická zaměření skutečného provedení stavby v podobě datového souboru ve formátu DGN (MicroStation). Výstupem pak je geografický informační systém, který mimo jiné umožňuje nahlížet do podrobné DTM zaměstnancům magistrátu. Druhým, neméně důležitým výstupem, je DTM v podobě liniové kresby, doplněné bodovými objekty v podobě buněk. Ta je využívána převážně projektanty v podobě datového souboru ve formátu DGN (MicroStation), případně DWG (AutoCAD). Z toho vyplývá nutnost existence dat ve dvou datových modelech: První sada dat pro GIS v podobě geodatabáze obsahující vrstvy s bodovou, liniovou a především plošnou geometrií, obsahující celou řadu atributů. Druhá sada dat v podobě souboru DGN (MicroStation) v podobě vrstev (Level), obsahujících liniové prvky (rozhraní ploch, osy, liniové objekty) a bodové prvky (centroidy, bodové objekty), nejčastěji v podobě buněk. Vlastnosti těchto objektů jsou zachyceny především reprezentací prvku (barva, tloušťka a styl linie). Z hlediska aktualizace je velmi nepraktické uchovávat primární data ve dvou podobách, a proto vznikl datový model, který je schopen načíst geodetická zaměření skutečného stavu a uchovat data v takové podobě, ze které bude možno snadno vytvořit obě výše zmiňované datové sady. Model je založen na uchovávání rozhraní ploch zaměřeného geodety a uprostřed každé plochy se nachází bodový prvek - centroid, který je nositelem informace o příslušnosti plochy ke třídě a jejich atributů. Tato data se dají snadno vyexportovat do podoby požadované projektanty, tj. liniová kresba s buňkami v několika vrstvách dle datového modelu. Pro práci s GIS (ArcGIS 10) se z rozhraní ploch a centroidů generují plošné objekty (25 tříd), zcela pokrývající správní území, které přebírají atributy z centroidů ležících uvnitř plochy ohraničené rozhranním ploch. Objekty s bodovou geometrií (stromy, dopravní značky ) nebo liniovou geometrií (zábradlí, osy komunikací ) se nijak neupravují a jsou přímo nositelem atributů. Tento model se za 15 let své existence osvědčil a může být cestou ke snadné aktualizaci DTM, protože vrstvy s rozhraním ploch a centroidy se snadno doplňují a aktualizují z geodetických zaměření skutečného stavu a následným přeplachováním se vždy vytvoří aktuální plošné objekty s výčtem celé řady atributů. Celý postup aktualizace DTM lze realizovat standardními nástroji v licenci ArcInfo, nicméně ty nejsou na tento způsob aktualizace stavěné. Další požadavek zadavatele Uchazeč před podpisem smlouvy uvede požadovaný typ exportu mapových dokladů. Uchazeč před podpisem smlouvy uvede požadavek na CPU, RAM úložiště na ukládání dat pro 6 měsíční provoz. a velikost datového Propojení serverové infrastruktury s budovou městské policie: - Propojení dispečerského počítače do infrastruktury MMPR je realizováno. - Dodavatel provede konfiguraci jím dodaných SW pro zabezpečení všech požadovaných funkcionalit. Serverová infrastruktura je umístěna na adrese Bratrská 34, 1. patro, Přerov. Požadavek na mobilní přístup zobrazování polohy radiostanic a) Zadavatel požaduje přístup z internetu k aktuálním datům o poloze radiostanic z mobilního zařízení (smartphone, tablet, PC) nezávislý na platformě mobilního zařízení (Apple, Android, Windows mobile), b) Zadavatel požaduje přístup z internetu k aktuálním datům o poloze radiostanic na

10 desktopových OS Microsoft, plná podpora více prohlížečů. c) připojení prostřednictvím sítě mobilního operátora (bez ohledu na konkrétního poskytovatele mobilních služeb), nebo prostřednictvím poskytovatele dat v pevném místě (poskytování datových služeb ani HW zařízení není součástí dodávky) d) na mobilním zařízení budou v mapě zobrazeny všechny radiostanice aktuálně v provozu, e) výběr jedné konkrétní radiostanice, ostatní radiostanice nebudou vykreslovány, f) zobrazení identifikace radiostanic pro snadnou orientaci, včetně zobrazení provozních údajů (rychlost) g) možnost nastavení parametru obnovy zobrazení polohy (minimálně 60 vteřin - uchazeč doporučí vhodné rozpětí), h) možnost výběru a vykreslení historie pohybu za definovaný časový úsek (minuty, hodiny) jedné radiostanice nebo skupiny radiostanic Požadavek na bezpečnost přístupu mobilního zařízení k údajům o poloze z Internetu - Přístup k aplikaci bude proveden šifrovaným protokolem. - Autentizace do aplikace uživatelským jménem a heslem zadavatel preferuje autentizaci vůči doménovým kontrolérům - Publikační server bude umístěn v zóně LAN-DMZ - Zabezpečení aplikace (předpokládáme webovou aplikaci) dosáhne minimálně známky A v testu Qualys SSL Labs 2. DODÁVKA DALŠÍCH TECHNICKÝCH SLUŽEB, KTERÉ JSOU SOUČÁSTNÍ ZAKÁZKY Příprava Žádosti o vydání individuálního oprávnění k využívání rádiových kmitočtů PPS a PS na ČTÚ, ověření vhodnosti přidělených kmitočtů - rušení kmitočtů Náhrada anténního stožáru dle statického posudku Demontáž a opětovná montáž stávajících antén. Dodávka, montáž a oživení převaděče včetně anténního systému Dodávka, montáž a oživení základnové stanice Dodávka, montáž a oživení dispečerského systému Dodávka, montáž a oživení datového spoje převaděč/ dispečerský systém (využití metropolitní optické sítě) Dodávka, montáž a oživení vozidlových stanic do vozidel zadavatele (2x Škoda Octavia, Škoda Roomster, Renault Master) Dodávka a oživení ručních stanic Oživení dodávky jako kompletního celku Zaškolení uživatelů v rozsahu 2 x 3 hodiny Zaškolení technika v programování stanic 2 x 3 hodiny Návod v českém jazyce pro obsluhu radiostanic včetně navrženého systému v tištěné a elektronické podobě v běžném formátu (pdf, Word apod.) 1x Návod v českém jazyce pro obsluhu dispečerského pracoviště včetně navrženého systému v tištěné a elektronické podobě v běžném formátu (pdf, Word apod.) 1x

11 Úprava SW konfigurace po 30 denním provozu Potřebné revizní zprávy Protokoly z měření anténních systémů Licence, certifikáty a atesty potřebné pro provoz dodaných zařízení a aplikací Zpracování implementační a provozní dokumentace Zkušební provoz 7 dnů
