1 Uživatelský manuál

2 Hlavní vlastnosti GC-1 je nový nástroj, který v sobě spojuje tradiční Fender Stratocaster a špičkovou technologii Roland. GC-1 GK-Ready Stratocaster je kytara s GK snímačem, kterou lze použít nejen jako klasický Stratocaster, ale také k hraní s GK-kompatibilním vybavením (jako například Roland GR-55 nebo VG-99). Zapojením GC-1 GK-Ready Stratocaster do GK kompatibilního zařízení získáte možnost hrát s širokou škálou kytarových nebo syntezátorových zvuků. Obsah Roland VG-99 Hlavní charakteristika... 2 Popis panelů... 3 Zapojení... 5 O výšce GK snímače... 6 Hlavní specifikace... 7 BEZPEČNÉ POUŽITÍ NÁSTROJE... 8 DŮLEŽITÉ POKYNY Než přistoupíte k práci, pečlivě si přečtěte sekce nazvané: BEZPEČNÉ POUŽITÍ PŘÍSTROJE (str. 8) a DŮLEŽITÉ POZNÁMKY (str. 10). Tyto sekce podávají důležité informace ohledně správného zacházení s přístrojem. Pokud si chcete být jisti, že máte přehled o správném použití všech částí a funkcí tohoto nástroje, měli byste si přečíst tento manuál celý. Manuál by měl být dobře uložen a nablízku pro snadné nahlédnutí a reference. Fender a Stratocaster jsou ochranné známky FMIC. Roland je buď registrovaná obchodní známka nebo ochranná známka Roland Corporation v USA a/nebo v jiných zemích. Jména společností a produktů, zmíněná v tomto dokumentu jsou obchodními nebo registrovanými obchodními známkami svých majitelů FMIC. Veškerá práva jsou vyhrazena. Copyright 2012 ROLAND CORPORATION Veškerá práva jsou vyhrazena. Žádné části této příručky nesmějí být reprodukovány v jakékoliv podobě bez písemného svolení ROLAND CORPORATION. 2

3 Popis panelů Normální snímače Toto jsou normální kytarové snímače. GK snímač Toto je speciální dělený V-Guitar snímač. GK kontroler * Funkce následujících tří ovládání závisí na nastavení vašeho GK-kompatibilního zařízení. Detaily najdete v uživatelském manuálu daného zařízení. GK Volume Ovládá hlasitost připojeného GK-kompatibilního zařízení. Přepínač Select Přepíná mezi výstupem z připojeného GK-kompatibilního zařízení a normálním kytarovým výstupem. [UP](S1)/[DOWN](S2) Přepínají zvuky atd. GK-kompatibilního zařízení. Přepínač Str. 4 Přepíná mezi normálními snímači. Guitar Tone Nastavuje zvuk normálních snímačů. Guitar Volume Nastavuje hlasitost normální kytary. Kytarový jack Str. 5 GK konektor Str. 5 Je výstupem signálu normálních snímačů kytary. Když používáte GC-1 GK-Ready Stratocaster jako standardní kytaru, zapojte tento kytarový jack do zesilovače. GK-kompatibilní zařízení zapojte do tohoto konektoru. Používejte určený GK kabel (13-hrot). 3

4 Popis panelů Tremolo kryt Toto je kryt tremola. Kryt elektroniky * Kryt elektroniky NESNÍMEJTE. Pokud jej sejmete, dojde ke zrušení záruky. Volba normálních snímačů (5-polohový přepínač) Každá pozice 5-polohového přepínače volí normální snímače následujícím způsobem. Krk Krk Krk Krk Krk Kobylka Kobylka Kobylka Kobylka Kobylka 4

5 Zapojení Abyste předešli poškození nebo selhání zařízení, stáhněte vždy hlasitost a vypněte všechna zařízení ještě před provedením zapojení. Jakmile máte vše správně zapojené, dodržte následující postup při zapínání zařízení. Jestliže zapnete přístroje ve špatném pořadí, riskujete poškození nebo selhání zařízení. Ověřte, že je GK-kompatibilní zařízení (jako např. Roland GR-55) při zapojování vypnuté, poté jej zapojte GK kabelem do GK konektoru na GC-1 GK-Ready Stratocaster. GC-1 GK-Ready Stratocaster zapojujte pouze speciálním GK kabelem (dodaným s Roland GK-kompatibilním zařízením nebo volitelným GK kabelem od prodejce Roland). Použijete-li jakýkoliv jiný kabel, můžete dojít k poškození nebo zničení. GK konektor GC-1 GK- Ready Stratocaster Konektor GK IN GK kabel je vybaven zámkem. Při jeho odpojování jej proto nestačí jen vytáhnout, ale musíte současně uvolnit zámek a pak decentně vytáhnout kabel. Kabel snadno odpojíte tak, že budete palcem přidržovat stisknutý zámek a a kabel jemně vytáhnete. GK-kompatibilní zařízení (jako například Roland GR-55) Zapněte připojené GK-kompatibilní zařízení. Nyní, když budete hrát na kytaru, uslyšíte zvuk z připojeného GK-kompatibilního zařízení. * Než za/vypnete přístroj, vždy stáhněte hlasitost. Dokonce i když je hlasitost na minimu, můžete slyšet při za/vypnutí přístroje nějaký zvuk. Je to běžné a není důvod k obavám. GC-1 GK-Ready Stratocaster jako běžná kytara Když používáte GC-1 GK-Ready Stratocaster jako standardní kytaru, zapojte tento kytarový jack do zesilovače. 5

6 O výšce GK snímače Váš Stratocaster je při výrobě nastaven s ohledem na optimální výkon. Čas od času mohou být potřeba úpravy a nová nastavení. Rady a instrukce k nastavení Fender najdete v UŽIVATELSKÉM MANUÁLU FENDER KYTAR. Jestliže nemáte manuál k dispozici, najdete tyto informace také online v sekci Support na Šroub nastavení výšky GK snímač Šroub nastavení výšky Jakmile je kytara správně nastavena, měli byste zkontrolovat, zda je vzdálenost mezi vrcholem GK snímače a strunou přibližně 1 mm (0.04 ), když stisknete strunu na nejvyšším pražci. Výšku GK snímače lze nastavit pomocí šroubů nastavení výšky. 6

7 Hlavní specifikace Kytara GC-1: GK-Ready Stratocaster Ovládací prvky Konektory Příslušenství GK kontroler Controller Kytarový jack GK konektor GK Volume, selektor, přepínače [UP](S1)/[DOWN](S2) GC-1 GK-Ready Stratocaster Uživatelský manuál UŽIVATELSKÝ MANUÁL PRO FENDER KYTARY Tremolo páka Imbus šroubovák Speciální pouzdro 5-polohový přepínač, Guitar Tone, Guitar Volume Volitelné (nutno dokoupit) 13-pin kabely GK paralelní box: GKC-5, GKC-10 GKP-4 * V rámci vylepšování produktu, mohou specifikace a/nebo vzhled produktu doznat změn bez předchozího upozornění. 7

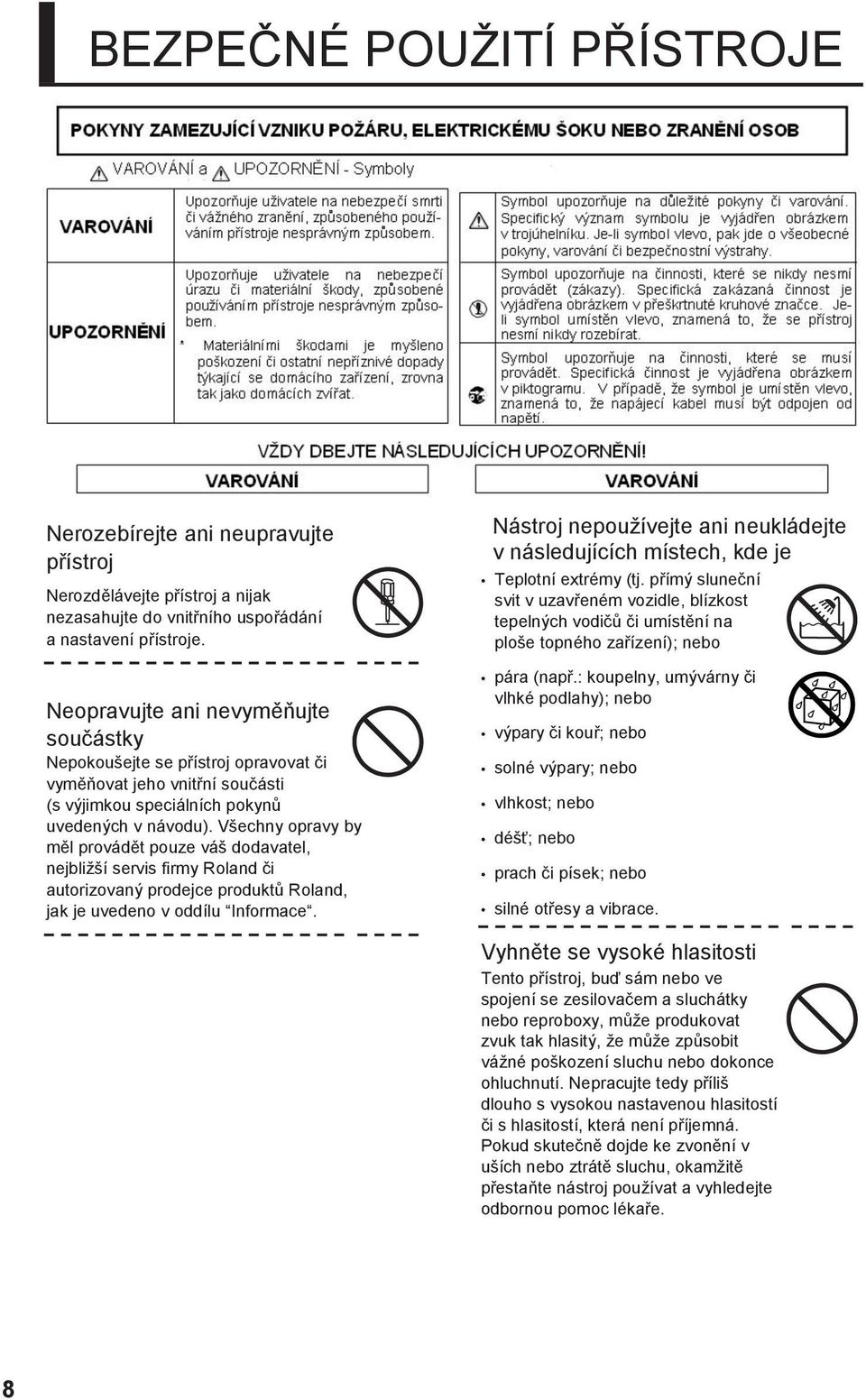

8 BEZPEČNÉ POUŽITÍ PŘÍSTROJE Nerozebírejte ani neupravujte přístroj Nerozdělávejte přístroj a nijak nezasahujte do vnitřního uspořádání a nastavení přístroje. Neopravujte ani nevyměňujte součástky Nepokoušejte se přístroj opravovat či vyměňovat jeho vnitřní součásti (s výjimkou speciálních pokynů uvedených v návodu). Všechny opravy by měl provádět pouze váš dodavatel, nejbližší servis firmy Roland či autorizovaný prodejce produktů Roland, jak je uvedeno v oddílu Informace. Nástroj nepoužívejte ani neukládejte v následujících místech, kde je Teplotní extrémy (tj. přímý sluneční svit v uzavřeném vozidle, blízkost tepelných vodičů či umístění na ploše topného zařízení); nebo pára (např.: koupelny, umývárny či vlhké podlahy); nebo výpary či kouř; nebo solné výpary; nebo vlhkost; nebo déšť; nebo prach či písek; nebo silné otřesy a vibrace. Vyhněte se vysoké hlasitosti Tento přístroj, buď sám nebo ve spojení se zesilovačem a sluchátky nebo reproboxy, může produkovat zvuk tak hlasitý, že může způsobit vážné poškození sluchu nebo dokonce ohluchnutí. Nepracujte tedy příliš dlouho s vysokou nastavenou hlasitostí či s hlasitostí, která není příjemná. Pokud skutečně dojde ke zvonění v uších nebo ztrátě sluchu, okamžitě přestaňte nástroj používat a vyhledejte odbornou pomoc lékaře. 8

9 BEZPEČNÉ POUŽITÍ PŘÍSTROJE VAROVÁNÍ Do nástroje nesmí zapadnout cizí objekty nebo být nalita tekutina, nestavějte na přístroj žádné objekty s vodou Nestavějte na něj nádoby s vodou. Zabraňte tomu, aby dovnitř zapadly cizí objekty (zápalné předměty, mince, drátky) nebo tekutiny (voda, džus). Mohlo by dojít ke zkratu, či jinému poškození. Vypněte zařízení, pokud dojde k neobvyklému chování zařízení Ihned dopojte GK kabel a kontaktujte servisní středisko, nejbližší Roland centrum nebo autorizovaného Roland dealera, podle seznamu na stránce Informace, pokud se vyskytne následující situace: jestliže zapadl nějaký předmět či byla nalita tekutina do nástroje, nebo se objeví kouř či neobvyklý zápach; nebo přístroj byl vystaven dešti, či jiné vlhkosti, nebo POZOR Pořádek v kabelech je základem bezpečnosti Chraňte kabely před natahováním. Snažte se mít kabely nezamotané a z dosahu dětí. Nikdy na přístroj nešlapejte ani jej nezatěžujte těžkými předměty. Nikdy nestoupejte na přístroj, ani na něj nepokládejte těžké předměty. Před manipulací s nástrojem vše odpojte Než začnete pohybovat s přístrojem, odpojte všechny kabely a šňůry. Udržujte drobné součástky co nejdále od dětí Chcete-li zabránit náhodnému polknutí komponent, uvedených níže, ukládejte je mimo dosah malých dětí. Přiložené součástky šestistranný klíč (imbus) přístroj nepracuje normálně, příp. vykazuje výrazné odlišnosti ve funkcích. Dospělí musí na přístroj dohlížet, jsou-li poblíž děti Je to z toho důvodu, aby nemohlo dojít k neodbornému zacházení s přístrojem. Dospělý by měl být v takovém případě vždy po ruce jako dozor. Nástroj nesmí upadnout, či obdržet silný náraz Chraňte přístroj před silnými nárazy. (Nesmí upadnout!) 9

10 DŮLEŽITÉ POKYNY Zdroj napájení Chcete-li předejít nefunkčnosti a selhání vybavení, vždy všechny přístroje před jakýmkoliv zapojením vypněte. Umístění Provoz přístroje v blízkosti výkonových zesilovačů (či jiných zařízení disponujících velká výkonová trafa) může vykazovat brum. Tento problém odstraníte změnou směru umístění přístroje či jeho přemístěním od zdroje interference. Během bezdrátové komunikace dalších zařízení (jako mobilních telefonů) může vzniknout jemný šum. Tento šum vzniká při zvonění i při rozhovoru. Pokud se chcete vyhnout těmto problémům, pracujte s těmito bezdrátovými zařízeními v dostatečné vzdálenosti nebo je vypněte. Nevystavujte přístroj přímému slunečnímu svitu, neumisťujte jej v blízkosti tepelného vyzařování, neponechávejte jej uvnitř uzavřeného vozu či v prostředí vykazující teplotní extrémy. Rovněž nepoužívejte světelné zdroje, které jsou obvykle běžně poblíž přístroje (jako světlo u piana) nebo bodovky k osvětlení stále stejné plochy na povrchu přístroje po delší dobu. Příliš vysoká teplota může deformovat nebo změnit barvu povrchu nástroje. Údržba Nikdy nepoužívejte benzín, ředidla, alkohol či rozpouštědla žádného druhu, vyvarujete se tak nebezpečí odbarvení a/nebo deformací. Další doporučení Při práci s tlačítky, knoby, slidery, dalšími kontrolery, nebo i jacky a konektory, buďte opatrní. Hrubé zacházení může způsobit špatnou funkci přístroje. Během při-/odpojování kabelů uchopte samotný konektor, nikdy netahejte za kabel. Předejdete tak zkratům nebo poškození kabelů. Zachovávejte přiměřené nastavení hlasitosti, abyste neobtěžovali své sousedy. Pokud přístroj přenášíte, zabalte jej do krabice (vč. vyztužení), ve které jste jej zakoupili, je-li to možné. Jinak použijte podobné prostředky k zabalení přístroje. Pokud přesunete přístroj do jiného prostředí s velmi rozdílnou teplotou nebo vlhkostí, mohou se objevit kapičky (kondenzace) uvnitř přístroje. V tomto stavu je použití přístroje riskantní. Z toho důvodu jej musíte ještě před použitím nechat po několik hodin přizpůsobit se prostředí, dokud se kondenzace nevypaří. Neponechávejte na povrchu předměty z gumy, vinylu nebo podobných materiálů po delší dobu. Mohly by způsobit trvalé otisky na povrchu. Nenalepujte nálepky, etikety, a cokoliv jiného na přístroj. Odloupnuté rohy mohou poškodit jiný nástroj. Nepokládejte na nástroj nádoby s vodou. Rovněž nepoužívejte spreje, parfémy, alkohol, laky, apod. Občas přetřete přístroj měkkým hadříkem a odstraňte každou kapku. 10
