PN MM 501 SP č.2 Schémata zapojení přímého měření změněno: listopad a) Schéma zapojení jednofázového elektroměru

Rozměr: px

Začít zobrazení ze stránky:

Download "PN MM 501 SP č.2 Schémata zapojení přímého měření změněno: listopad 2011. a) Schéma zapojení jednofázového elektroměru"

Václav Bartoš
před 8 lety
Počet zobrazení:

1 Seznam schémat: a) Schéma zapojení jednofázového elektroměru b) Schéma zapojení třífázového elektroměru Schéma zapojení dvoutarifního jednofázového Ferraris elektroměru (mechanický číselník) s přijímačem HDO Schéma zapojení dvoutarifního třífázového Ferraris elektroměru (mechanický číselník) s přijímačem HDO Schéma zapojení statického jednofázového čtyřtarifního elektroměru 100.4D, 110.DO a přijímače HDO se servisním povelem na relé K4 Schéma zapojení statického jednofázového čtyřtarifního elektroměru 100.4H, 110.DH a modulu HDO se servisním povelem Schéma zapojení statického třífázového čtyřtarifního elektroměru 300.4U, 310.DU a modulu HDO se servisním povelem Schéma zapojení statického třífázového čtyřtarifního elektroměru ZMD120 a přijímače HDO se servisním povelem na relé K4 Legenda ke schématům: S1 S2 A - vodič CY min. 6 mm 2 černý nebo hnědý nebo šedý - vodič CY min. 6 mm 2 žluto/zelený - vodič CY max. 1,5 mm 2 černý nebo hnědý nebo šedý - vodič CY max. 1,5 mm 2 žluto/zelený - vodič CY max. 1,5 mm 2 světlemodrý - stykač v bytové rozvodnici ovládající spotřebiče č.ii boiler - stykač v bytové rozvodnici ovládající spotřebiče č.i topení - rozpínací kontakt stykače 1/15

DO a přijímače HDO se servisním povelem na relé K4 Schéma zapojení statického jednofázového čtyřtarifního elektroměru 100.4H, 110.

2 Popis stavů jednotlivých relé přijímače HDO: Způsob ovládání tarifních cívek elektroměrů. - Ferraris (mechanický) elektroměr: svorka tarifu bez napětí =NT - Statický (elektronický) elektroměr: svorka tarifu bez napětí= VT=T1 Ferraris elektroměr: HDO K1-K3 poloha relé K1 tarif a NT b VT K2 - spotřebič č. I topení a zapnuto b vypnuto K3 - spotřebič č. II boiler a zapnuto b vypnuto Statický elektroměr: HDO K1-K4 poloha relé K1 tarif svorka 33 a NT (T2/T4) b VT (T1/T3) K2 - spotřebič č. I topení a zapnuto b vypnuto K3 - spotřebič č. II boiler a zapnuto b vypnuto K4 tarif svorka 13 a NT (T3/T4) b VT (T1/T2) Tabulka přepínání tarifů statického elektroměru TARIF Svorka 13 Svorka 33 T T 2 0 I T 3 I 0 T 4 I I Relé HDO K3/K4-12 K1 Pozn. 0 - svorka přepínání tarifů bez napětí I - svorka přepínání tarifů pod napětím 2/15

- spotřebič č. I topení a zapnuto b vypnuto K3 - spotřebič č. II boiler a zapnuto b vypnuto Statický elektroměr: HDO K1-K4 poloha relé K1 tarif svorka 33 a NT (T2/T4) b VT (T1/T3) K2 - spotřebič č.

3 Schéma č.1a Schéma zapojení jednofázového elektroměru Schéma č.1b Schéma zapojení třífázového elektroměru 3/15

4 Schéma č.2 Schéma zapojení dvoutarifního jednofázového Ferraris elektroměru (mechanický číselník) s přijímačem HDO Schéma č.3 Schéma zapojení dvoutarifního třífázového Ferraris elektroměru (mechanický číselník) s přijímačem HDO 4/15

elektroměru (mechanický číselník) s přijímačem HDO 3

5 Schéma č.4 Schéma zapojení statického jednofázového čtyřtarifního elektroměru 100.4D, 110.D0 a přijímače HDO FMX 524 se servisním povelem na relé K4 Schéma č.5 Schéma zapojení statického jednofázového čtyřtarifního elektroměru 100.4H, 110.DH a modulu HDO FMX 562 se servisním povelem - elektroměr je s modulem HDO vnitřně propojen - při zabudovaném modulu HDO se neprovádí zapojení svorek 13 a 33 - modul HDO má vnitřně propojeny svorky 7 a 10 5/15

5 Schéma zapojení statického jednofázového čtyřtarifního elektroměru 100.4H, 110.

6 Schéma č.6 Schéma zapojení statického třífázového čtyřtarifního elektroměru 300.4U, 310.DU a přijímače HDO FMX 524 se servisním povelem na relé K4 Schéma č.7 Schéma zapojení statického třífázového čtyřtarifního elektroměru 300.4U, 310.DU a modulu HDO FMX 552 se servisním povelem - elektroměr je s modulem HDO vnitřně propojen - při zabudovaném modulu HDO se neprovádí zapojení svorek 13 a 33 6/15

7 Schéma zapojení statického třífázového čtyřtarifního elektroměru 300.4U, 310.

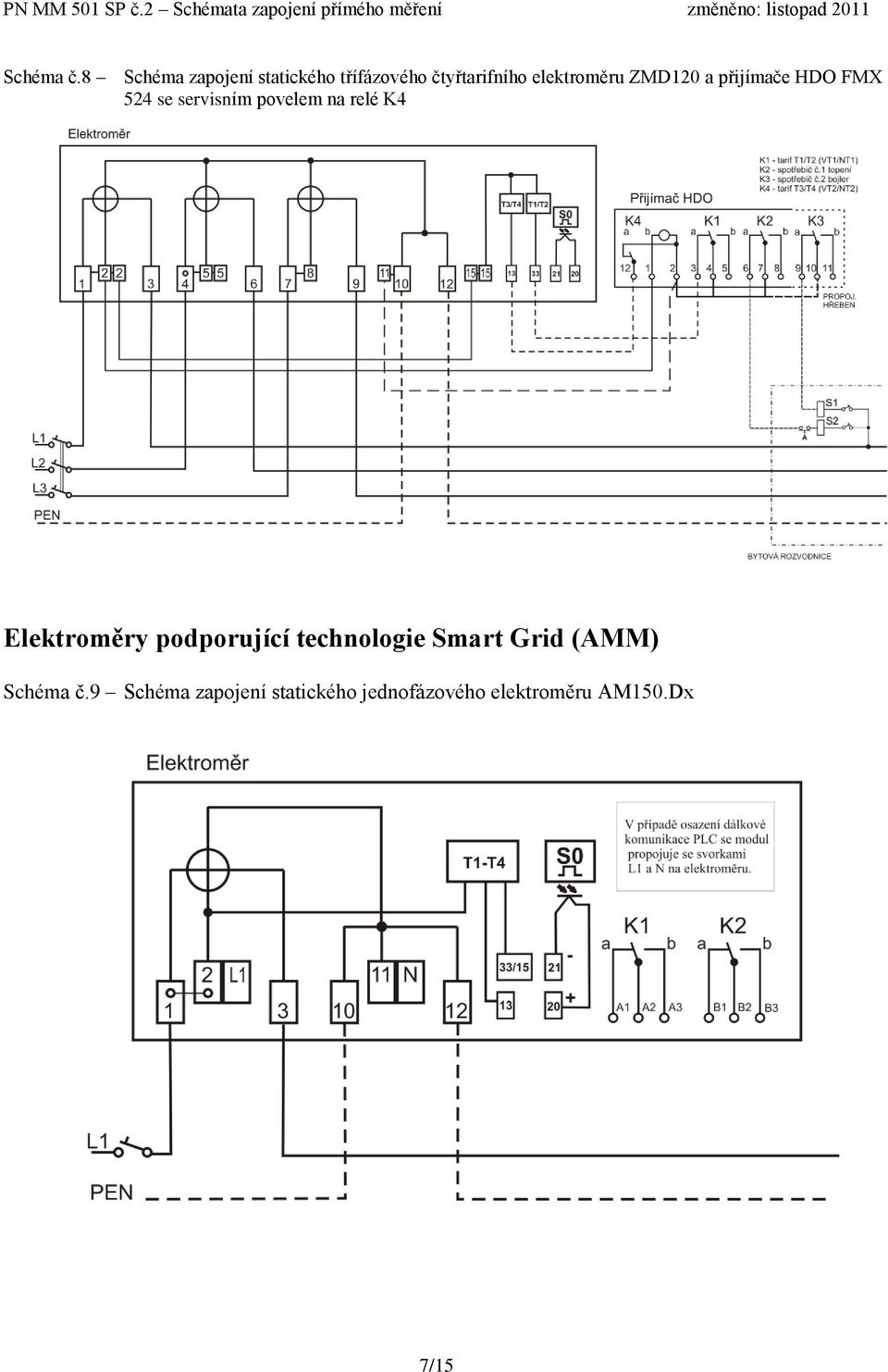

7 Schéma č.8 Schéma zapojení statického třífázového čtyřtarifního elektroměru ZMD120 a přijímače HDO FMX 524 se servisním povelem na relé K4 Elektroměry podporující technologie Smart Grid (AMM) Schéma č.9 Schéma zapojení statického jednofázového elektroměru AM150.Dx 7/15

8 Schéma č.10 Schéma zapojení statického jednofázového elektroměru AM150.Dx a přijímače HDO FMX 524 Schéma č.11 Schéma zapojení statického jednofázového elektroměru AM150.Dx s použitím TOU i tabulky 8/15

9 Schéma č.12 Schéma zapojení statického třífázového elektroměru AM350.Dx Schéma č.13 Schéma zapojení statického třífázového elektroměru AM350.Dx a přijímače HDO FMX 524 9/15

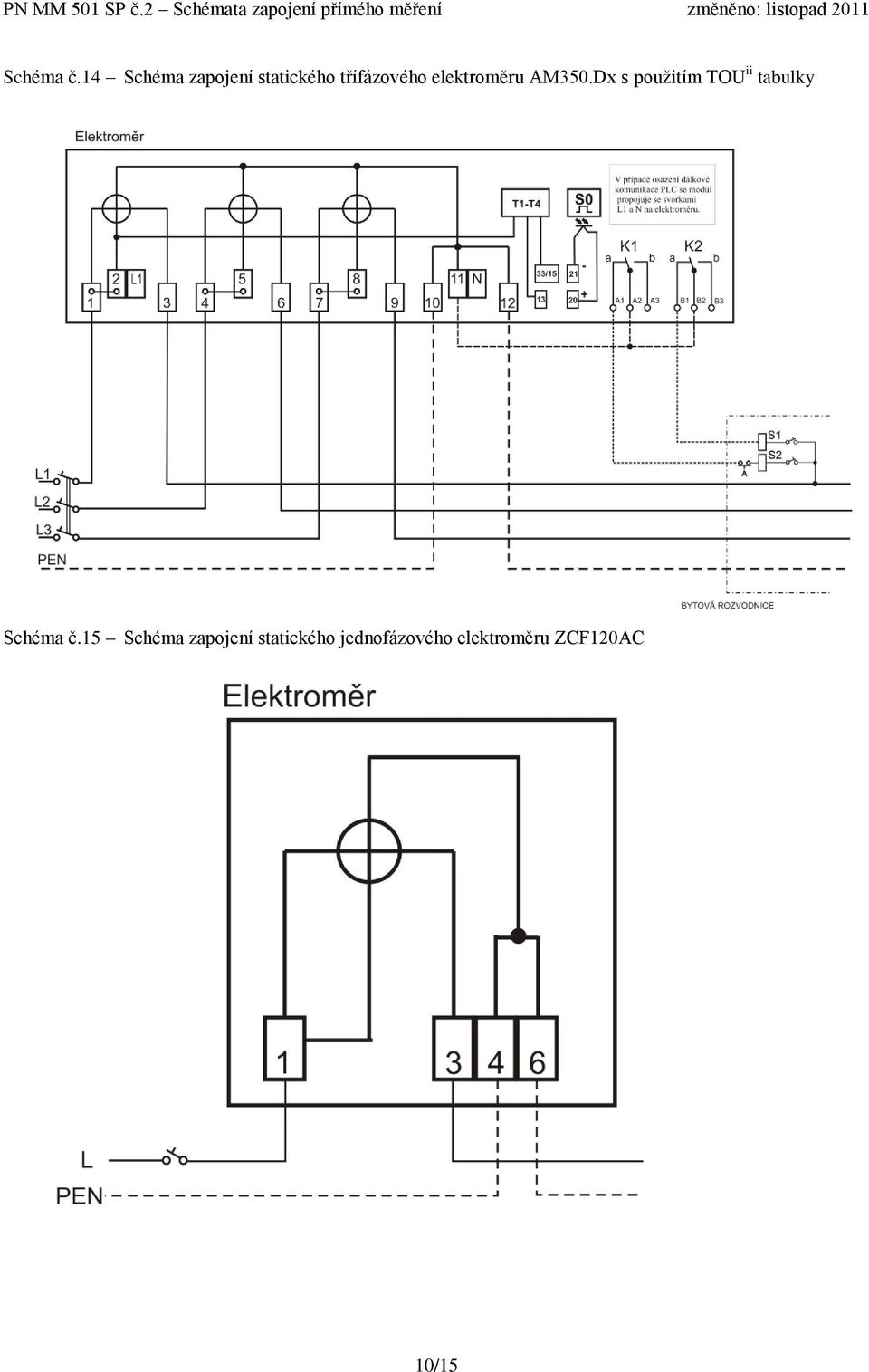

10 Schéma č.14 Schéma zapojení statického třífázového elektroměru AM350.Dx s použitím TOU ii tabulky Schéma č.15 Schéma zapojení statického jednofázového elektroměru ZCF120AC 10/15

11 Schéma č.16 Schéma zapojení statického jednofázového elektroměru ZCF120AC s použitím TOU iii tabulky 11/15

12 Schéma č.17 Schéma zapojení statického jednofázového elektroměru ZCF120AB s funkcí odpojovače na výstupní části fáze 12/15

13 Schéma č.18 Schéma zapojení statického jednofázového elektroměru ZCF120AB s funkcí odpojovače na výstupní části fáze s použitím TOU iv tabulky Schéma č.19 Schéma zapojení statického třífázového elektroměru ZMF120AC 13/15

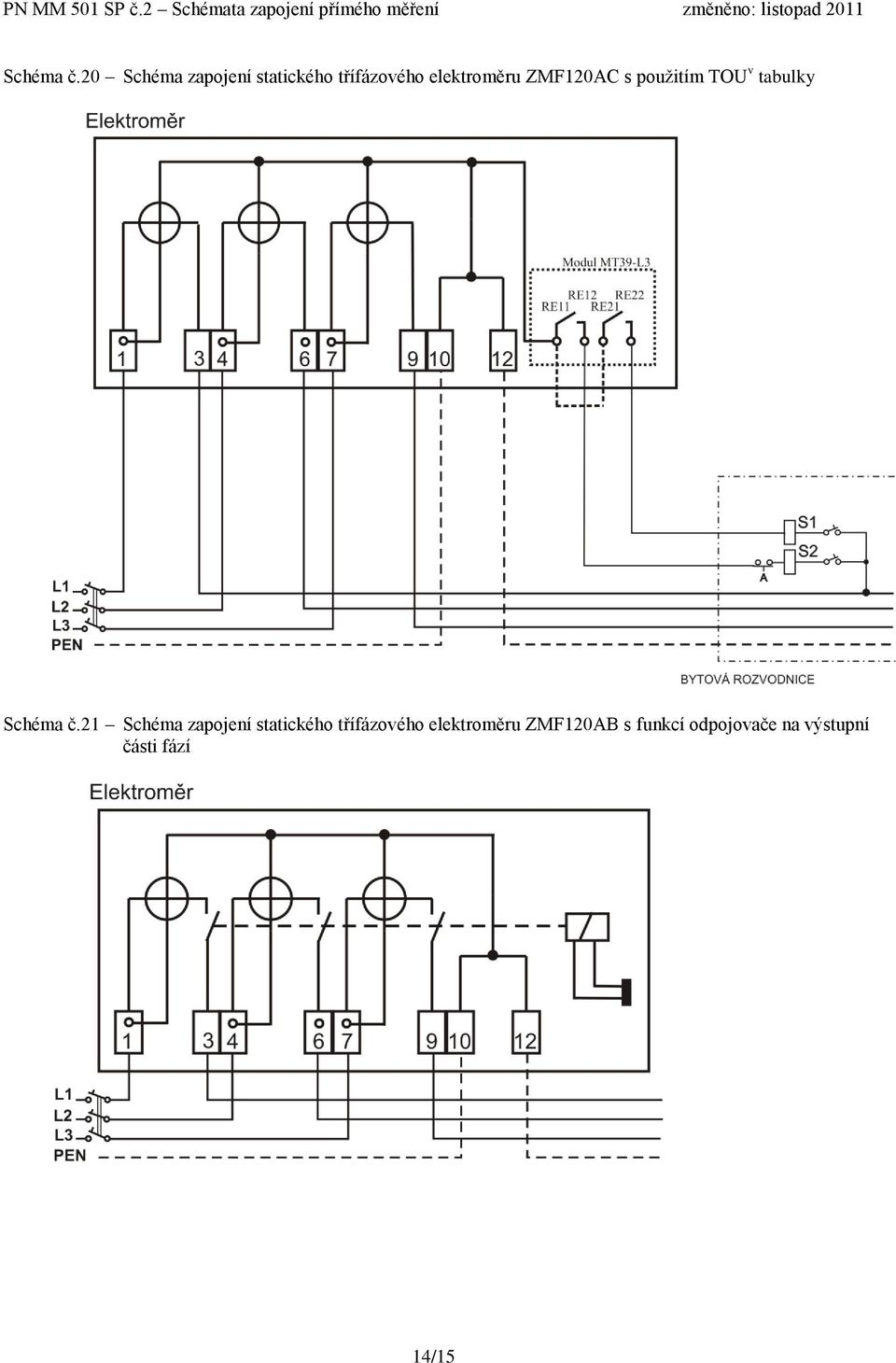

14 Schéma č.20 Schéma zapojení statického třífázového elektroměru ZMF120AC s použitím TOU v tabulky Schéma č.21 Schéma zapojení statického třífázového elektroměru ZMF120AB s funkcí odpojovače na výstupní části fází 14/15

ZMF120AC s použitím TOU v tabulky 21 Schéma zapojení

15 Schéma č.22 Schéma zapojení statického třífázového elektroměru ZMF120AB s funkcí odpojovače na výstupní části fází s použitím TOU vi tabulky i TOU tabulka je druh spínací tabulky, podle které se řídí spínání tarifů a relátek. Je to vlastně tzv. kalendář spínání nahraný do elektroměru ii TOU tabulka je druh spínací tabulky, podle které se řídí spínání tarifů a relátek. Je to vlastně tzv. kalendář spínání nahraný do elektroměru iii TOU tabulka je druh spínací tabulky, podle které se řídí spínání tarifů a relátek. Je to vlastně tzv. kalendář spínání nahraný do elektroměru iv TOU tabulka je druh spínací tabulky, podle které se řídí spínání tarifů a relátek. Je to vlastně tzv. kalendář spínání nahraný do elektroměru v TOU tabulka je druh spínací tabulky, podle které se řídí spínání tarifů a relátek. Je to vlastně tzv. kalendář spínání nahraný do elektroměru vi TOU tabulka je druh spínací tabulky, podle které se řídí spínání tarifů a relátek. Je to vlastně tzv. kalendář spínání nahraný do elektroměru 15/15

tarifů a relátek. Je to vlastně tzv. kalendář spínání nahraný do elektroměru ii TOU tabulka je druh spínací tabulky, podle které se řídí spínání tarifů a relátek. Je to vlastně tzv. kalendář spínání nahraný do elektroměru iii TOU tabulka je druh spínací tabulky, podle které se řídí spínání tarifů a relátek.
