1 Zpráva o energetickém auditu Obecní úřad, Rohle Snížení energetické náročnosti objektu obecního úřadu v obci Rohle včetně výměny zdroje vytápění Vypracováno podle 9 zákona č. 406/2000 Sb. O hospodaření energií, ve znění pozdějších předpisů a jeho prováděcí vyhlášky č. 480/2012 Sb., kterou se vydávají podrobnosti náležitostí energetického auditu. Energetický specialista: Ing. Jaromír Štancl, oprávnění č Vypracovala: Ing. Lenka Hlásná ENERGY BENEFIT CENTRE a.s. 10/2013

2 OBSAH: 1 Identifikační údaje Zadavatel energetického auditu Zpracovatel energetického auditu Předmět energetického auditu Zadání energetického auditu Účel energetického auditu Popis výchozího stavu Základní údaje o předmětu energetického auditu Název předmětu energetického auditu Základní popis předmětu EA Charakteristika hlavních činností v předmětu EA Situační plán Seznam budov v předmětu energetického auditu a jejich účel Výrobní technologie, energeticky významné technologie v předmětu EA Další zdroje údajů pro zpracování energetického auditu Údaje o energetických vstupech a výstupech Parametry primárních energetických vstupů Soupis základních údajů o energetických vstupech a výstupech Vlastní energetické zdroje Základní údaje o vlastních energetických zdrojích Bilance výroby energie z vlastních zdrojů Stávající obnovitelné zdroje energie Stávající energetická bilance předmětu EA Rozvody energií v předmětu EA Vnitřní rozvody tepla Vnitřní rozvod elektrické energie Podstatné spotřebiče elektrické energie Vytápění Osvětlení Tepelné spotřebiče Elektrické spotřebiče Vzduchotechnika (větrání a klimatizace) Dopady na životní prostředí Stavebně technické řešení předmětu EA Popis míry zanedbané údržby Zkušenosti získané od provozovatele objektu Zhodnocení výchozího stavu Budova obecního úřadu, Rohle Vytápění Příprava TV Osvětlení Ostatní elektrické spotřebiče a vzduchotechnika

3 3.2 Energetické hodnocení objektu Posouzení tepelně - technických vlastností konstrukcí budovy Porovnání průměrného součinitele prostupu tepla budovy Tepelné ztráty budovy Model energetické potřeby budovy Využití tepelných zisků Výpočtová spotřeba tepla na vytápění objektu Upravená energetická bilance předmětu EA Upravená energetická bilance objektu Základní technické ukazatele vlastního energetického zdroje Vyhodnocení hospodaření energiemi Celkový potenciál energetických úspor Návrh opatření ke snížení spotřeby energie Návrh technického řešení Opatření č Opatření č Opatření č Opatření č Opatření č Neinvestiční opatření, drobná investiční opatření do Kč Souhrn navržených opatření Varianta č Varianta č Ekonomické vyhodnocení Vstupní údaje Výstupní údaje Ukazatele ekonomické efektivnosti Vyhodnocení z hlediska ochrany životního prostředí Vyhodnocení zátěže životního prostředí po realizaci variant Posouzení využití obnovitelných zdrojů energie Výstupy energetického auditu Návrh optimální varianty energeticky úsporného projektu Doporučení a závěrečné stanovisko energetického auditora

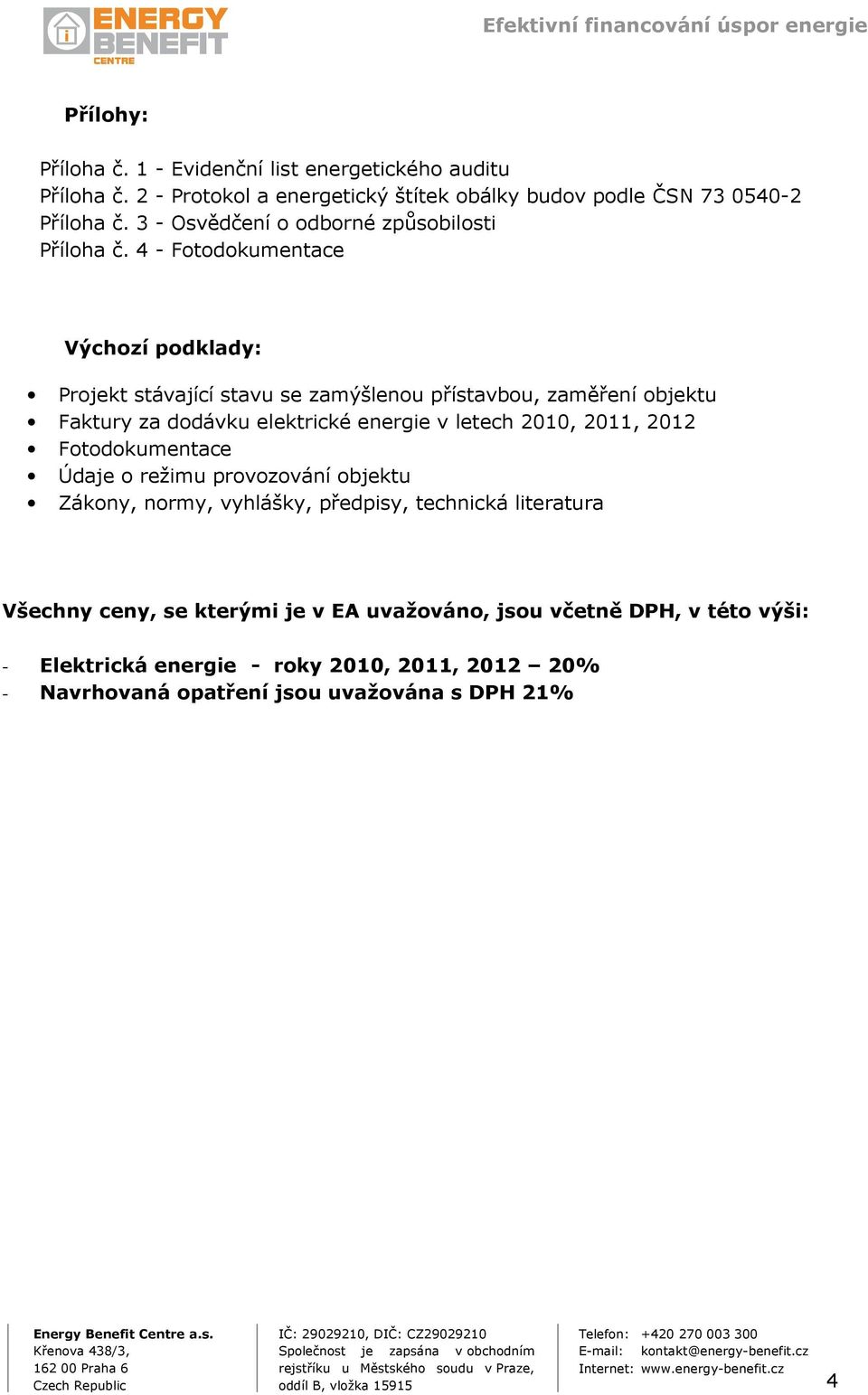

4 Přílohy: Příloha č. 1 - Evidenční list energetického auditu Příloha č. 2 - Protokol a energetický štítek obálky budov podle ČSN Příloha č. 3 - Osvědčení o odborné způsobilosti Příloha č. 4 - Fotodokumentace Výchozí podklady: Projekt stávající stavu se zamýšlenou přístavbou, zaměření objektu Faktury za dodávku elektrické energie v letech 2010, 2011, 2012 Fotodokumentace Údaje o režimu provozování objektu Zákony, normy, vyhlášky, předpisy, technická literatura Všechny ceny, se kterými je v EA uvažováno, jsou včetně DPH, v této výši: - Elektrická energie - roky 2010, 2011, % - Navrhovaná opatření jsou uvažována s DPH 21% 4

5 1 Identifikační údaje 1.1 Zadavatel energetického auditu Název a adresa: Obec Rohle Rohle Rohle Jméno odpovědného zástupce: Ing. Pavel Kutálek starosta obce Telefonní a faxové spojení: IČ: Zpracovatel energetického auditu Název a adresa firmy: Telefonní a faxové spojení: IČ: Zpracovatel energetického auditu: Ing. Lenka Hlásná Jméno energetického auditora: Ing. Jaromír Štancl Oprávnění č.: Předmět energetického auditu Předmět: Obecní úřad Rohle Místo stavby, adresa: Rohle Rohle Katastrální území: Rohle (740420) Vlastník: Obec Rohle Rohle Rohle Statutární orgán: Ing. Pavel Kutálek starosta obce Telefonní a faxové spojení:

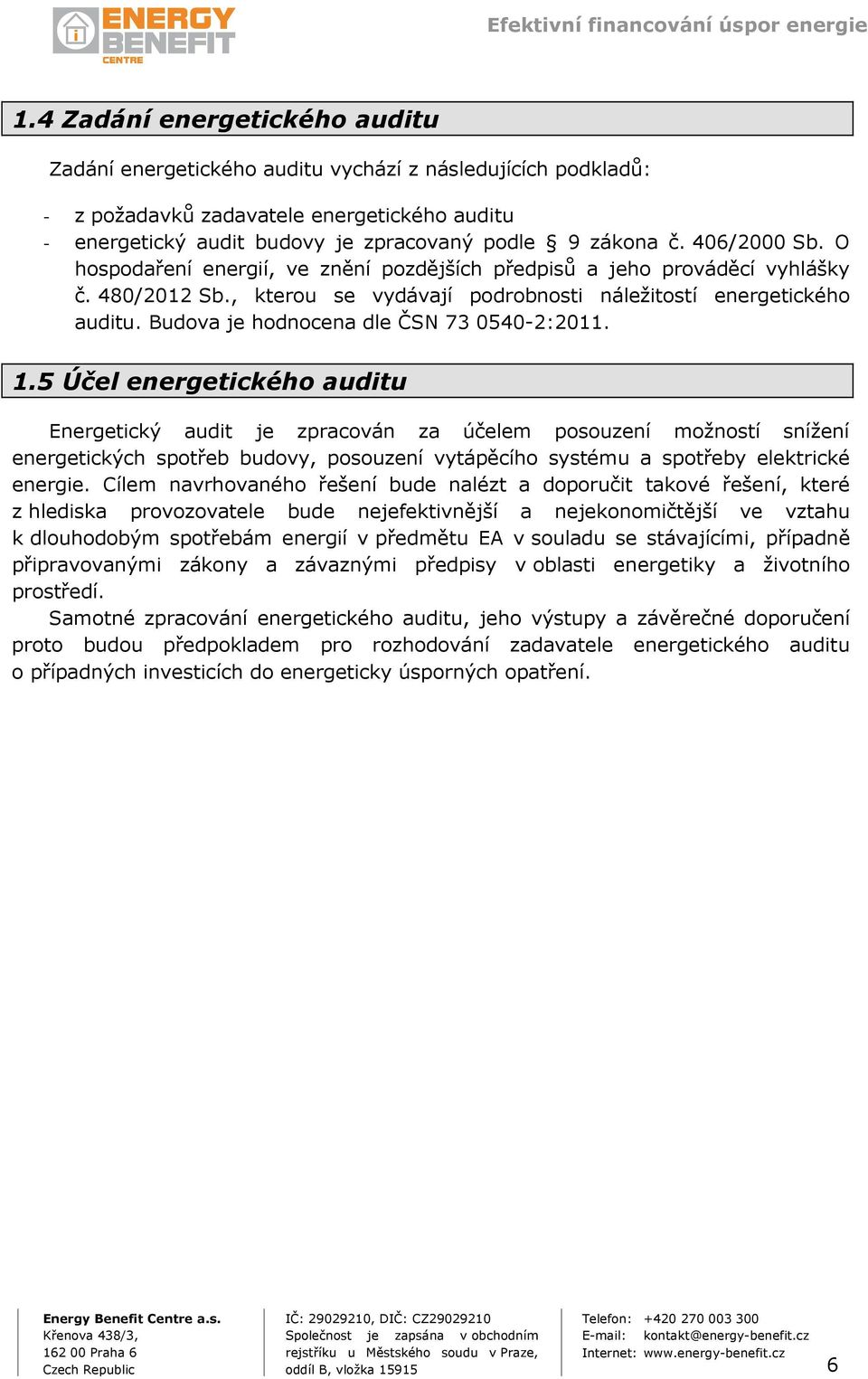

6 1.4 Zadání energetického auditu Zadání energetického auditu vychází z následujících podkladů: - z požadavků zadavatele energetického auditu - energetický audit budovy je zpracovaný podle 9 zákona č. 406/2000 Sb. O hospodaření energií, ve znění pozdějších předpisů a jeho prováděcí vyhlášky č. 480/2012 Sb., kterou se vydávají podrobnosti náležitostí energetického auditu. Budova je hodnocena dle ČSN : Účel energetického auditu Energetický audit je zpracován za účelem posouzení možností snížení energetických spotřeb budovy, posouzení vytápěcího systému a spotřeby elektrické energie. Cílem navrhovaného řešení bude nalézt a doporučit takové řešení, které z hlediska provozovatele bude nejefektivnější a nejekonomičtější ve vztahu k dlouhodobým spotřebám energií v předmětu EA v souladu se stávajícími, případně připravovanými zákony a závaznými předpisy v oblasti energetiky a životního prostředí. Samotné zpracování energetického auditu, jeho výstupy a závěrečné doporučení proto budou předpokladem pro rozhodování zadavatele energetického auditu o případných investicích do energeticky úsporných opatření. 6

7 2 Popis výchozího stavu 2.1 Základní údaje o předmětu energetického auditu Název předmětu energetického auditu Předmětem energetického auditu je obecní úřad v obci Rohle v Olomouckém kraji, v okrese Šumperk, stojící na parcele č. p. 130 v katastrálním území obce Rohle (740420). Situace objektu je znázorněna na obrázku č Základní popis předmětu EA Předmětem energetického auditu je objekt obecního úřadu, který se nachází v centrální části obce Rohle obklopený obytnou zástavbou. Budova obecního úřadu je dvoupodlažní, částečně podsklepená, obdélníkového půdorysu o maximálních rozměrech 10,4 x 20,7 m s valbovou střechou. K budově v současné době náleží také garáže a technické sklady ve dvoře objektu, které však nejsou vytápěné, přesto je zde spotřebovávána elektrická energie pro ostatní spotřebu. Tyto technické prostory stojí samostatně naproti budově obecního úřadu a nejsou předmětem energetického auditu. V přízemí objektu je centrální vstupní chodba, ze které je přístupné druhé patro objektu. Za vstupem je po levé straně obřadní místnost, přísálí a hygienické zázemí. Po pravé straně je pošta, a klubovna rybářů. Ve druhém patře je z chodby přístupná kuchyňka, sklad a archiv obecního úřadu, obecní knihovna, sekretariát, kancelář starosty a jednací místnost. Také v tomto patře je hygienické zázemí pro pracovníky úřadu. Z chodbičky na WC je zřízen výlez do půdního prostoru. Půda je poměrně obtížně přístupná, proto je prostor pro skladování využit pouze v malé míře. Na objektu byl z důvodu eliminace vlhkosti v úrovni podlahy přízemí cca před 15 lety proveden provětrávaný sokl. Suterénní prostory však stále vykazují velkou míru zavlhnutí. Objekt je proveden klasickou zděnou technologií z cihel plných pálených tl. 450 a 650 mm. Vnitřní omítky jsou vápenné, vnější pak vápenocementové. Podlahy na zemině jsou bez tepelné izolace, tvořené pouze betonem s nášlapnou vrstvou. Stropní konstrukce budovy je trámová s podbitím a záklopem se škvárovým násypem. Tento škvárový násyp tvoří finální vrstvu. Střecha objektu je valbová, tvořená dřevěným krovem s krytinou z eternitových šablon. Výplně okenních otvorů jsou původní, v převážné většině dvojité (špaletové), s celkovým součinitelem prostupu tepla celé výplně otvoru U = 2,40 W/m 2 K, v případě vstupních ocelových dveří s jednoduchým zasklením se součinitelem prostupu tepla U = 5,65 W/m 2 K. Stávající stav Celkový vytápěný objem objektu (vnější rozměry): 1 348,5 m 3 Vytápěná podlahová plocha objektu (celkové vnitřní rozměry): 351,8 m 2 7

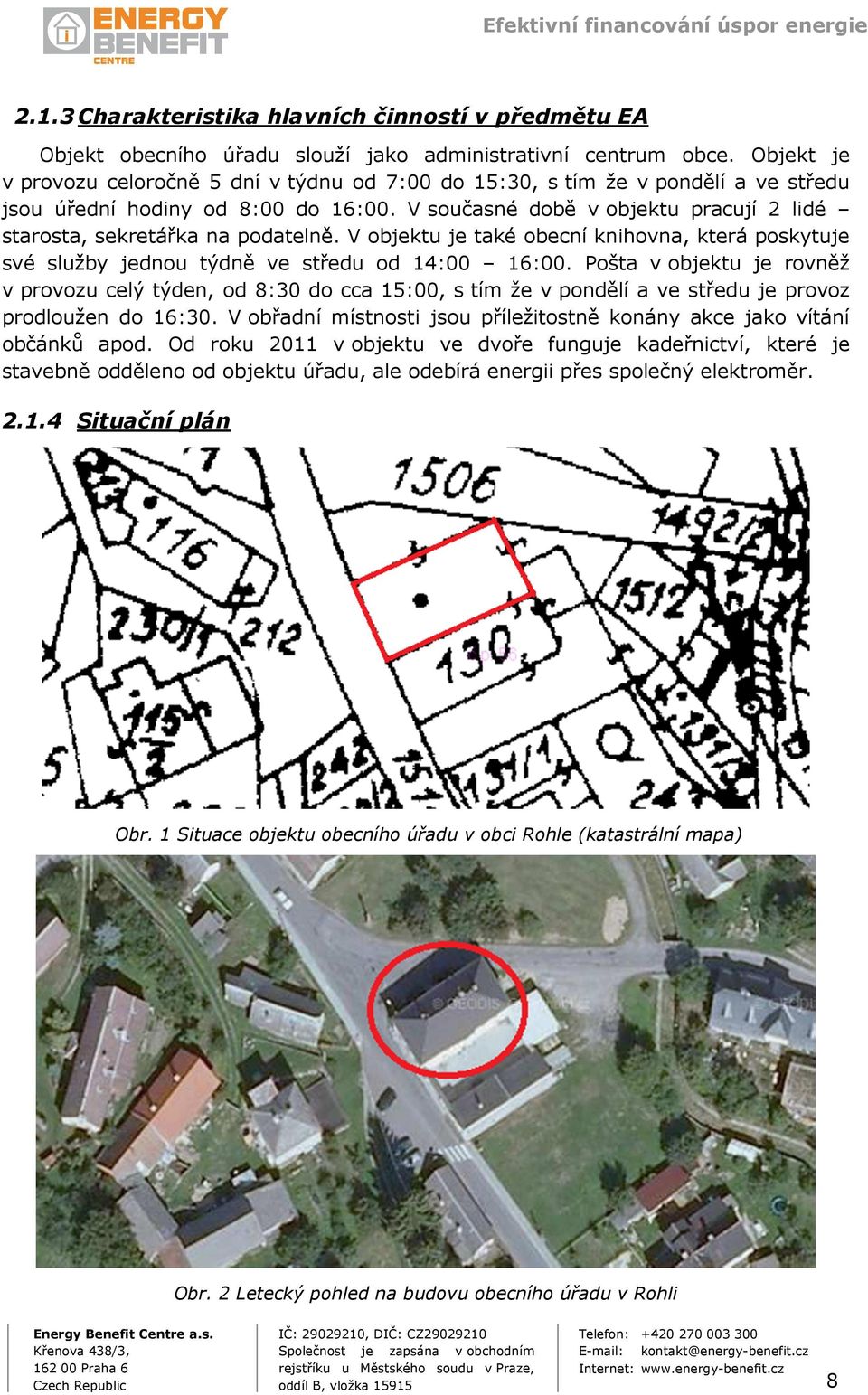

8 Efektivní financování úspor energie Charakteristika hlavních činností v předmětu EA Objekt obecního úřadu slouží jako administrativní centrum obce. Objekt je v provozu celoročně 5 dní v týdnu od 7:00 do 15:30, s tím že v pondělí a ve středu jsou úřední hodiny od 8:00 do 16:00. V současné době v objektu pracují 2 lidé starosta, sekretářka na podatelně. V objektu je také obecní knihovna, která poskytuje své služby jednou týdně ve středu od 14:00 16:00. Pošta v objektu je rovněž v provozu celý týden, od 8:30 do cca 15:00, s tím že v pondělí a ve středu je provoz prodloužen do 16:30. V obřadní místnosti jsou příležitostně konány akce jako vítání občánků apod. Od roku 2011 v objektu ve dvoře funguje kadeřnictví, které je stavebně odděleno od objektu úřadu, ale odebírá energii přes společný elektroměr Situační plán Obr. 1 Situace objektu obecního úřadu v obci Rohle (katastrální mapa) Obr. 2 Letecký pohled na budovu obecního úřadu v Rohli 8

9 2.1.5 Seznam budov v předmětu energetického auditu a jejich účel Předmětem EA je objekt obecního úřadu obklopený sklady a garážemi, a objektem ve kterém je provozovna kadeřnictví, které však nejsou předmětem energetického auditu. Podružné budovy a kadeřnictví jsou stavebně odděleny od posuzovaného objektu Výrobní technologie, energeticky významné technologie v předmětu EA Nejedná se o výrobní objekt. 2.2 Další zdroje údajů pro zpracování energetického auditu Dostupná projektová dokumentace K objektu nebyla poskytnuta žádná projektová dokumentace. Na místě proto bylo provedeno podrobné zaměření budovy s pořízením rozsáhlé fotodokumentace, která se stala podkladem pro zpracování projektu skutečného stavu, ze kterého dále vycházel tento energetický audit. Fakturační měření: Pro výpočet byly poskytnuty faktury za odběr elektrické energie pro celý areál obecního úřadu v letech 2010, 2011 a Provozní režim (směnnost, počet pracovních dnů v týdnu) Objekt je v provozu celoročně 5 dní v týdnu od 7:00 do 15:30. Obecní knihovna poskytuje své služby jednou týdně ve středu od 14:00 16:00. Pošta v objektu je rovněž v provozu celý týden, od 8:30 do cca 15:00. Smluvní závazky mající vztah k energetickému hospodářství Provozovatel objektu má uzavřenu smlouvu o dodávce elektrické energie pro vytápění, přípravu TV, osvětlení a ostatní spotřebu s dodavatelem: ČEZ Prodej, s.r.o. Duhová 425/1, Praha IČ:

10 2.3 Údaje o energetických vstupech a výstupech Vstupní energie, které jsou fakturačně sledovány: - Elektrická energie Elektrická energie Vytápění, ohřev TV, osvětlení, ostatní spotřeba Obecní úřad Rohle Obr. 3 Informativní tok uvažovaných energií v budově Parametry primárních energetických vstupů Elektrická energie Objekt je napojen na distribuční síť NN dodavatele ČEZ Prodej, s.r.o. V objektu je jedno odběrné místo, velikost hlavního proudového jističe před elektroměrem budovy je 3 x 80 A. Měření spotřeby elektrické energie je přímé, instalovaný elektroměr pro budovu obecního úřadu je dvoutarifní se sjednanou distribuční sazbou C25d. Elektřina slouží pro vytápění, přípravu teplé vody, umělé osvětlení a běžnou spotřebu. Na tento elektroměr je napojen i objekt ve kterém je provozováno kadeřnictví. Tyto prostory nejsou součástí energetického auditu Soupis základních údajů o energetických vstupech a výstupech V následujících tabulkách je přehled energetických vstupů ve formě nakupovaných a dodávaných energií. Hodnoty jsou použity z dokladů za spotřebu elektrické energie v letech 2010 až Tabulky obsahují údaje v technických jednotkách a ročních peněžních nákladech. Pro rok: 2010 Tabulka č. 1 - Energetické vstupy a výstupy do předmětu EA za rok 2010 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Přepočet na MWh Roční náklady v Kč Nákup elektrické energie VT MWh 4,71 3,60 17,0 4, Nákup elektrické energie NT MWh 41,33 3,60 148,8 41, Celkem vstupy paliv a energie 165,8 46, Změna stavu zásob paliv (inventarizace) Celkem spotřeba paliv a energie 165,8 46, Pozn.: Ceny jsou uvedeny včetně DPH. 10

11 10,2% Podíl jednotlivých složek na celkovém objemu spotřebovávaných energií v roce 2010 Nákup elektrické energie VT 89,8% Nákup elektrické energie NT Pro rok: 2011 Tabulka č. 2 - Energetické vstupy a výstupy do předmětu EA za rok 2011 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Přepočet na MWh Roční náklady v Kč Nákup elektrické energie VT MWh 5,56 3,60 20,0 5, Nákup elektrické energie NT MWh 46,40 3,60 167,0 46, Celkem vstupy paliv a energie 187,0 52, Změna stavu zásob paliv (inventarizace) Celkem spotřeba paliv a energie 187,0* 52,0* * Pozn.: Ceny jsou uvedeny včetně DPH. *V této spotřebě je již zahrnuta i spotřeba provozovny kadeřnictví, která však není předmětem tohoto EA. 10,7% Podíl jednotlivých složek na celkovém objemu spotřebovávaných energií v roce 2011 Nákup elektrické energie VT 89,3% Nákup elektrické energie NT 11

12 Pro rok: 2012 Tabulka č. 3 - Energetické vstupy a výstupy do předmětu EA za rok 2012 Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Přepočet na MWh Roční náklady v Kč Nákup elektrické energie VT MWh 4,88 3,60 17,6 4, Nákup elektrické energie NT MWh 47,28 3,60 170,2 47, Celkem vstupy paliv a energie 187,8 52, Změna stavu zásob paliv (inventarizace) - - Celkem spotřeba paliv a energie 187,8* 52,2* * Pozn.: Ceny jsou uvedeny včetně DPH. *V této spotřebě je již zahrnuta i spotřeba provozovny kadeřnictví, která však není předmětem tohoto EA. Podíl jednotlivých složek na celkovém objemu spotřebovávaných energií v roce ,7% Nákup elektrické energie VT 83,3% Nákup elektrické energie NT Tabulka č. 4 - Energetické vstupy a výstupy do areálu za průměrné období Průměr celý areál Vstupy paliv a energie Jednotka Množství Výhřevnost GJ/jednotku Přepočet na GJ Přepočet na MWh Roční náklady v Kč Nákup elektrické energie VT MWh 5,22 3,60 18,8 5, Nákup elektrické energie NT MWh 46,84 3,60 168,6 46, Celkem vstupy paliv a energie 187,4 52, Změna stavu zásob paliv (inventarizace) - - Celkem spotřeba paliv a energie 187,4* 52,1* * Pozn.: Ceny jsou uvedeny včetně DPH. *V této spotřebě je již zahrnuta i spotřeba provozovny kadeřnictví, která však není předmětem tohoto EA. 12

13 Průměrná spotřeba energie v GJ/rok Průměrné platby za energie v tis. Kč/rok 10,0% Nákup elektrické energie VT 19,5% Nákup elektrické energie VT 90,0% Nákup elektrické energie NT 80,5% Nákup elektrické energie NT Spotřeby elektrické energie jsou brány průměrem za období 2011 až 2012, kdy se v objektu v důsledku zprovoznění kadeřnictví zvýšila spotřeba elektrické energie. Ceny jsou uvažovány za poslední fakturační období tj. rok Dále bylo provedeno stanovení spotřeby elektrické energie pouze pro objekt posuzovaného obecního úřadu. Tabulka č. 5 - Energetické vstupy a výstupy do předmětu EA za průměrné období Průměr obecní úřad Výhřevnost Přepočet Přepočet Roční Vstupy paliv a energie Jednotka Množství GJ/jednotku na GJ na MWh náklady v Kč Nákup elektrické energie VT MWh 4,70 3,60 16,9 4, Nákup elektrické energie NT MWh 40,07 3,60 144,3 40, Celkem vstupy paliv a energie 161,2 44, Změna stavu zásob paliv (inventarizace) - - Celkem spotřeba paliv a energie 161,2 44, Průměrná spotřeba energie v GJ/rok Pozn.: Ceny jsou uvedeny včetně DPH. Průměrné platby za energie v tis. Kč/rok 10,5% Nákup elektrické energie VT 20,3% Nákup elektrické energie VT 89,5% Nákup elektrické energie NT 79,7% Nákup elektrické energie NT Spotřeba uvedená výše představuje pouze samotnou spotřebu obecního úřadu, bez podružných prostorů a kadeřnictví. Ceny jsou uvažovány za poslední fakturační období tj. rok

14 2.4 Vlastní energetické zdroje Základní údaje o vlastních energetických zdrojích Prostory obecního úřadu jsou vytápěny třinácti akumulačními kamny o výkonu cca 48 kw. Tyto akumulační kamna jsou ve většině případů na hranici životnosti. Jejich průměrná odhadovaná účinnost je uvažována na 93%. Kamna jsou umístěna převážně pod okny v některých místnostech, otopná soustava není v objektu instalována. V některých prostorech však akumulační kamna osazena nejsou, čímž dochází ke značnému podchlazování těchto místností. Akumulační kamna jsou nahřívána v době platnosti nízkého tarifu, ve vysokém tarifu jsou technicky blokována proti sepnutí. Příprava teplé vody je zajištěna pomocí průtokového ohřívače o odhadovaném příkonu 1,2 kw a zásobníkového ohřívače DZD Dražice OKCE 50 (51 l, 2 kw). Účinnost přípravy v těchto ohřívačích je uvažována 98% Bilance výroby energie z vlastních zdrojů Tabulka č. 6 - Bilance výroby energie z vlastních zdrojů stávající stav ř. Ukazatel jednotka roční hodnota 1 Instalovaný elektrický výkon celkem MW - 2 Instalovaný tepelný výkon celkem MW 0, Výroba elektřiny MWh - 4 Prodej elektřiny (z ř.3) MWh - 5 Vlastní technologická spotřeba elektřiny na výrobu elektřiny MWh - 6 Spotřeba energie v palivu na výrobu elektřiny GJ - 7 Výroba tepla GJ 114,0 8 Dodávka tepla (z ř.7) GJ - 9 Prodej tepla (z ř.7) GJ - 10 Vlastní technologická spotřeba tepla na výrobu tepla GJ - 11 Spotřeba energie v palivu na výrobu tepla GJ 122,4 12 Spotřeba energie v palivu celkem (z ř.6 + ř.11) GJ 122,4 Tabulka č. 7 - Základní technické ukazatele vlastního energetického zdroje stávající stav ř. Ukazatel jednotka roční hodnota 1 Roční celková účinnost zdroje % 93,10 2 Roční účinnost výroby elektrické energie % - 3 Roční účinnost výroby tepla % 93,10 4 Spotřeba energie v palivu na výrobu elektřiny GJ/MWh - 5 Spotřeba energie v palivu na výrobu tepla GJ/GJ 1,07 6 Roční využití instalovaného elektrického výkonu hod/rok - 7 Roční využití instalovaného tepelného výkonu hod/rok 618,4 14

15 2.4.3 Stávající obnovitelné zdroje energie V předmětu EA nejsou instalovány obnovitelné zdroje energie. 2.5 Stávající energetická bilance předmětu EA Spotřeba vody ani elektrické energie na přípravu TV nebyla a není samostatně měřena, proto byla odborným odhadem a je uvedena v následující tabulce. Tabulka č. 8 - Stanovení spotřeby energie pro přípravu TV OSOBY - mytí hygiena OSOBY - mytí nádobí ÚKLID - chodby 5 osoby 4 osoby 250 m 2 2 litrů/os.den 2 litrů/os.den 10 litrů/100m 2.den 250 dnů 250 dnů 150 dnů 2,5 m 3 /rok 2,0 m 3 /rok 3,8 m 3 /rok 0,5 GJ/rok 0,4 GJ/rok 0,7 GJ/rok Předpokládaná spotřeba TV Měrná potřeba tepla pro ohřev vody z 10 C na 55 C Předpokládaná potřeba tepla pro přípravu TV 8,3 m3/rok 189,0 MJ/m3 1,6 GJ/rok Ztráty v rozvodech TV 5% Předpokládaná potřeba tepla pro přípravu TV 1,6 GJ/rok Ztráty chladnutím zásobníku 40% Předpokládaná potřeba tepla pro přípravu TV 2,3 GJ/rok Účinnost zdroje výroby tepla (elektrické zásobníky) 98% Předpokládaná spotřeba tepla pro přípravu TV 2,3 GJ/rok V následující tabulce je základní energetická bilance objektu ve stávajícím stavu, která byla sestavena pro průměrnou spotřebu elektrické energie v období 2010 až Ceny energií jsou z posledního fakturačního období tj. rok

16 Tabulka č. 9 - Energetická bilance objektu za průměrné období 2010 až 2012 Ř. GJ MWh náklady Kč 1 Vstupy paliv a energie 161,2 44, a elektrická energie 187,4 52, změna zásob paliv 0,0 0,0 0 3 ř.1+ř.2 spotřeba paliv a energie 187,4 52, pozn. Nákup elektrické energie Nákup elektrické energie 4 prodej energie cizím 0,0 0,0 0 5 ř.3-ř.4 Konečná spotřeba paliv a energie 161,2 44, Nákup elektrické energie 6 z ř. 5 Spotřeba energie na vytápění 120,1 33, Elektrická energie 7a z ř. 6 z toho ztráty ve zdroji ÚT 8,4 2, b z ř. 6 z toho ztráty v rozvodech ÚT 0,0 0,0 0 8 z ř. 5 Spotřeba energie na nucené větrání 0,0 0,0 0 9 z ř. 5 Spotřeba energie na přípravu TV 2,3 0, Elektrická energie 7c z ř. 10 z toho ztráty ve zdroji přípravy TV 0,0 0,0 43 7d z ř. 10 z toho ztráty v rozvodech TV (cirkulace) 0,7 0, z ř. 5 Spotřeba energie na chlazení 0,0 0, z ř. 5 Spotřeba energie na úpravu vlhkosti 0,0 0, z ř. 5 Spotřeba energie na osvětlení 3,3 0, Elektrická energie 13 z ř. 5 Spotřeba energie na technologické a ostatní procesy 35,4 9, Elektrická energie Pozn.: Cenová hladina roku 2012 vč. DPH (elektrická energie 20%) 2.6 Rozvody energií v předmětu EA Vnitřní rozvody tepla Systém vytápění je řešen lokálně umístěnými elektrickými akumulačními kamny v jednotlivých místnostech, otopná soustava není v objektu instalována. Elektrická akumulační kamna jsou nahřívána pouze v době platnosti nízkého tarifu, vytápění pak probíhá po celý zbytek dne. Akumulační kamna jsou ve vysokém tarifu technicky blokována proti sepnutí. Rozvod teplé vody od elektrických zásobníkových ohřívačů jsou velmi krátké, teplá voda je odebírána přímo v místě přípravy. Z tohoto důvodu byly ztráty na rozvodech odhadnuty na cca 5% Vnitřní rozvod elektrické energie Objekt je napojen z distribuční sítě ČEZ Prodej s.r.o. na napěťové hladině NN. Hlavní rozvaděč budovy je umístěn v chodbě přízemí. V hlavním rozvaděči je osazen elektroměr, měnič HDO a dále jištění zásuvkových a světelných obvodů objektu. Rozvody jsou provedeny kabely AYKY a CYKY s uložením pod omítkou. Elektřina 16

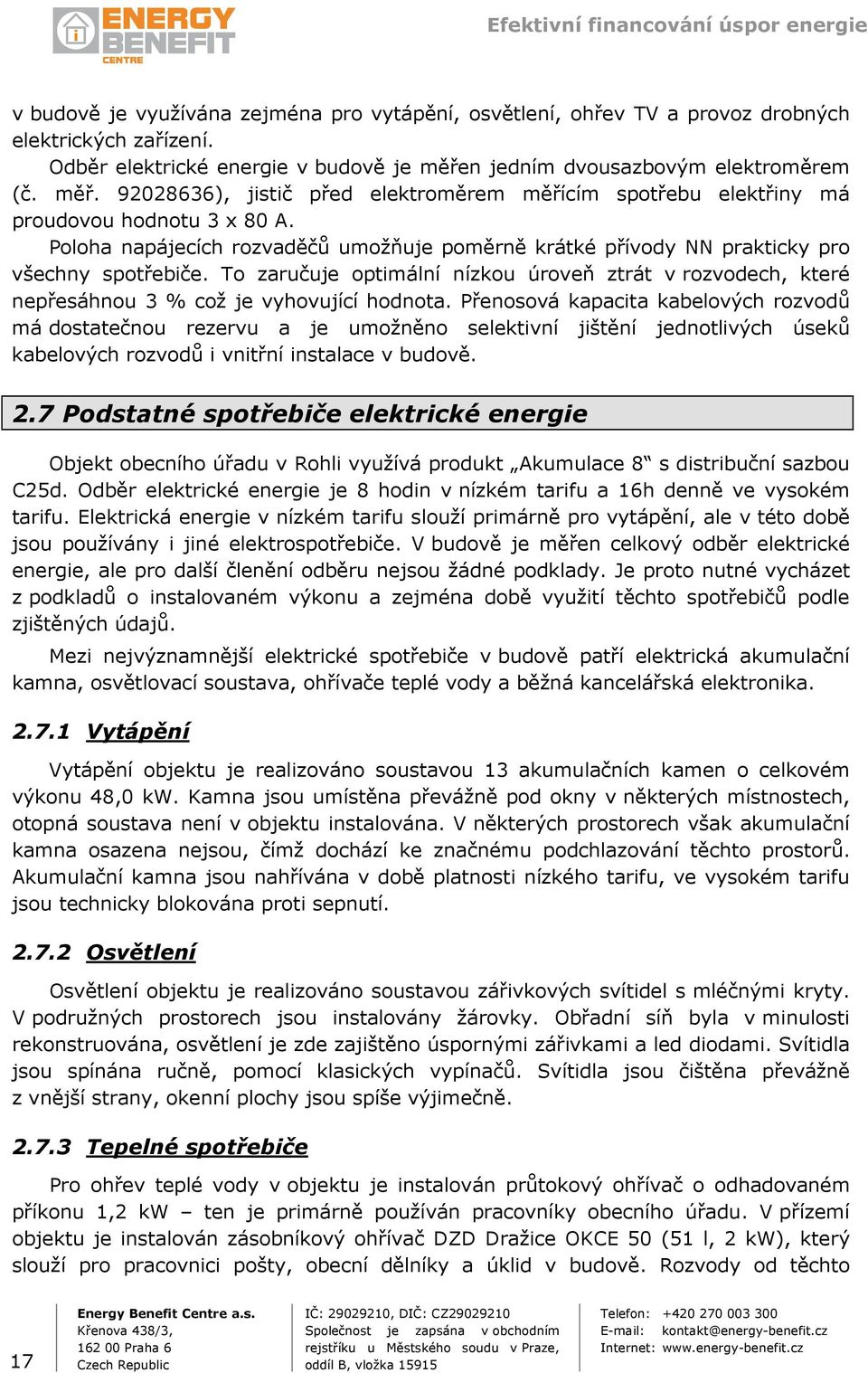

17 v budově je využívána zejména pro vytápění, osvětlení, ohřev TV a provoz drobných elektrických zařízení. Odběr elektrické energie v budově je měřen jedním dvousazbovým elektroměrem (č. měř ), jistič před elektroměrem měřícím spotřebu elektřiny má proudovou hodnotu 3 x 80 A. Poloha napájecích rozvaděčů umožňuje poměrně krátké přívody NN prakticky pro všechny spotřebiče. To zaručuje optimální nízkou úroveň ztrát v rozvodech, které nepřesáhnou 3 % což je vyhovující hodnota. Přenosová kapacita kabelových rozvodů má dostatečnou rezervu a je umožněno selektivní jištění jednotlivých úseků kabelových rozvodů i vnitřní instalace v budově. 2.7 Podstatné spotřebiče elektrické energie Objekt obecního úřadu v Rohli využívá produkt Akumulace 8 s distribuční sazbou C25d. Odběr elektrické energie je 8 hodin v nízkém tarifu a 16h denně ve vysokém tarifu. Elektrická energie v nízkém tarifu slouží primárně pro vytápění, ale v této době jsou používány i jiné elektrospotřebiče. V budově je měřen celkový odběr elektrické energie, ale pro další členění odběru nejsou žádné podklady. Je proto nutné vycházet z podkladů o instalovaném výkonu a zejména době využití těchto spotřebičů podle zjištěných údajů. Mezi nejvýznamnější elektrické spotřebiče v budově patří elektrická akumulační kamna, osvětlovací soustava, ohřívače teplé vody a běžná kancelářská elektronika Vytápění Vytápění objektu je realizováno soustavou 13 akumulačních kamen o celkovém výkonu 48,0 kw. Kamna jsou umístěna převážně pod okny v některých místnostech, otopná soustava není v objektu instalována. V některých prostorech však akumulační kamna osazena nejsou, čímž dochází ke značnému podchlazování těchto prostorů. Akumulační kamna jsou nahřívána v době platnosti nízkého tarifu, ve vysokém tarifu jsou technicky blokována proti sepnutí Osvětlení Osvětlení objektu je realizováno soustavou zářivkových svítidel s mléčnými kryty. V podružných prostorech jsou instalovány žárovky. Obřadní síň byla v minulosti rekonstruována, osvětlení je zde zajištěno úspornými zářivkami a led diodami. Svítidla jsou spínána ručně, pomocí klasických vypínačů. Svítidla jsou čištěna převážně z vnější strany, okenní plochy jsou spíše výjimečně Tepelné spotřebiče Pro ohřev teplé vody v objektu je instalován průtokový ohřívač o odhadovaném příkonu 1,2 kw ten je primárně používán pracovníky obecního úřadu. V přízemí objektu je instalován zásobníkový ohřívač DZD Dražice OKCE 50 (51 l, 2 kw), který slouží pro pracovnici pošty, obecní dělníky a úklid v budově. Rozvody od těchto 17

18 ohřívačů jsou poměrně krátké, ale ve větším zásobníku dochází vlivem jeho malého využití k chladnutí vody cca kolem 40% z celkového objemu. Účinnost přípravy v těchto ohřívačích je uvažována 98% Elektrické spotřebiče V objektu jsou dále provozovány běžné spotřebiče jako počítače s monitory a tiskárnami, kopírka, rozhlas, skartovačka, rádia a rychlovarné konvice Vzduchotechnika (větrání a klimatizace) V objektu je přirozené větrání, vzduchotechnická zařízení nejsou realizována. 2.8 Dopady na životní prostředí Emisní koeficienty použitých paliv a množství emisí v tunách za rok je uvedeno v následujících tabulkách. Emise vzniklé při spotřebě elektrické energie jsou počítány z parametrů systémové hnědouhelné elektrárny. Tabulka č Emisní koeficienty použitého paliva Emisní koeficienty t/100gj Elektrická energie Tuhé látky 0,0026 SO 2 0,0489 NO X 0,0416 CxHy 0,0031 CO 0,0039 CO 2 32,5000 E ps 0,0656 Tabulka č Současný stav produkce emisí Výpočet emisí Stávající stav (t/rok) Tuhé látky 0, SO 2 0, NO X 0, CxHy 0, CO 0, CO 2 60, E ps 0, Z lokálního pohledu nemá provoz objektu negativní vliv na životní prostředí. Z globálního pohledu je zde spotřebováváno značné množství elektrické energie, která je neobnovitelným zdrojem energie. 18

19 2.9 Stavebně technické řešení předmětu EA Objekt je proveden klasickou zděnou technologií z cihel plných pálených tl. 450 a 650 mm. Vnitřní omítky jsou vápenné, vnější pak vápenocementové. Podlahy na zemině jsou bez tepelné izolace, tvořené pouze betonem s nášlapnou vrstvou. Stropní konstrukce budovy je trámová s podbitím a záklopem se škvárovým násypem. Tento škvárový násyp tvoří finální vrstvu. Střecha objektu je valbová, tvořená dřevěným krovem s krytinou z eternitových šablon. Výplně okenních otvorů jsou původní, v převážné většině dvojité (špaletové), s celkovým součinitelem prostupu tepla celé výplně otvoru U = 2,40 W/m 2 K, v případě vstupních ocelových dveří s jednoduchým zasklením se součinitelem prostupu tepla U = 5,65 W/m 2 K. Následující tabulky specifikují základní údaje a jednotlivé stavební konstrukce posuzovaných budov ve stávajícím stavu. Tabulka č Hodnoty pro stanovení objemového faktoru tvaru objektu Geometrické parametry objektu Celková plocha ochlazovaných konstrukcí na hranici vytápěného prostoru m 2 823,3 Objem vytápěné části budovy (vnější rozměry) m ,5 Faktor tvaru budovy A / V m 2 /m 3 0,61 Tabulka č Základní údaje budovy, specifikace stavebních konstrukcí budovy Technické parametry objektu Počet nadzemních podlaží - 2 Počet podzemních podlaží - 1 Vytápěný objem budovy (vnější rozměry) m ,5 Podlahová plocha vytápěných místností m 2 351,8 Průměrná světlá výška vytápěných místností m 2,8 Konstrukce svislé neprůsvitné m 2 326,5 Výplně otvorů m 2 61,8 Stropní konstrukce m 2 217,5 Konstrukce podlahy k suterénu m 2 88,0 Konstrukce podlahy na zemině m 2 129, Popis míry zanedbané údržby Dle vlastního průzkumu objektu lze konstatovat, že údržba vnitřního zařízení je prováděna poměrně pravidelně. Majitel již provedl rekonstrukce některých vnitřních prostorů na vlastní náklady Zkušenosti získané od provozovatele objektu Dle informací provozovatele je objekt vlivem lokálního vytápění akumulačními kamny nedotápěn, protože akumulační kamna nejsou osazena ve všech prostorech v objektu. Průměrná vnitřní teplota byla vypočtena na 15,6 C, což je do značné míry 19

20 dáno faktem, že v některých prostorech objektu nejsou instalována akumulační kamna a tyto místnosti jsou vlastně vytápěny pouze nepřímo z okolních prostor. Průměrná vnitřní návrhová teplota, která zohledňuje vytápění celého objektu dle požadavků platné normy, činí 19,1 C. 20

21 3 Zhodnocení výchozího stavu V souladu se zadáním energetického auditu jsou za posuzovanou soustavu považovány: 1. jednotlivé stavební části budov 2. zdroje ÚT 3. zdroje TV, rozvody TV 4. osvětlení budovy 5. spotřebiče elektrické energie v budově Při posuzování energetických vstupů a výstupů s následným zhodnocením výchozího stavu formou energetických bilancí se vycházelo z následujícího stavu: Budova obecního úřadu, Rohle 1. obvodový plášť má nevyhovující tepelně technické vlastnosti, stěny nesplňují požadavky ČSN :2011 na součinitele prostupu tepla 2. nezateplená stropní konstrukce pod nevytápěnou půdou nesplňuje požadavky ČSN na součinitele prostupu tepla 3. neizolované podlahové konstrukce na terénu, ani podlahové konstrukce k suterénu nesplňují požadavky ČSN na hodnoty součinitele prostupu tepla 4. původní okenní výplně otvorů nesplňují požadavky ČSN na hodnoty součinitele prostupu tepla 5. vchodové dveře nesplňují požadavky ČSN na součinitele prostupu tepla 6. budova byla vyhodnocena podle ČSN :2011 a její průměrný součinitel prostupu tepla byl zařazen do kategorie G Mimořádně nehospodárná Vytápění 1. vytápění objektu je realizováno soustavou 13 akumulačních kamen o celkovém výkonu 48,0 kw 2. průměrná odhadovaná účinnost těchto zdrojů vytápění je uvažována na 93% 3. otopná soustava není v objektu instalována 4. akumulační kamna jsou nahřívána v době platnosti nízkého tarifu, ve vysokém tarifu jsou technicky blokována proti sepnutí 5. v některých prostorech akumulační kamna osazena nejsou, čímž dochází ke značnému podchlazování těchto prostorů Příprava TV 1. pro ohřev teplé vody v objektu je instalován průtokový ohřívač o odhadovaném příkonu 1,2 kw 2. dále je instalován zásobníkový ohřívač DZD Dražice OKCE 50 (51 l, 2 kw) 3. účinnost přípravy v těchto ohřívačích je uvažována 98% 4. rozvod teplé vody od těchto ohřívačů je velmi krátký, teplá voda je odebírána přímo v místě přípravy, ztráty na rozvodech byly stanoveny na cca 5% 5. ve větším z ohřívačů dochází vlivem jeho malého využití k chladnutí vody cca kolem 40% z celkového objemu 21

22 3.1.4 Osvětlení 1. osvětlení objektu je realizováno soustavou zářivkových svítidel s mléčnými kryty 2. v podružných prostorech jsou instalovány klasické žárovky 3. obřadní síň byla v minulosti rekonstruována, osvětlení je zde zajištěno úspornými zářivkami a led diodami 4. svítidla jsou spínána ručně, pomocí klasických vypínačů 5. osvětlenost splňuje požadavky ČSN EN Ostatní elektrické spotřebiče a vzduchotechnika 1. v objektu je přirozené větrání, vzduchotechnická zařízení nejsou realizována 2. objektu jsou dále provozovány běžné spotřebiče jako počítače s monitory a tiskárnami, kopírka, rozhlas, skartovačka, rádia a rychlovarné konvice Tabulka č Porovnání stávající sazby s jinými produkty Produkt Akumulace 8 Akumulace 8 Standard Distribuční sazba C25d C26d C03d stávající stav porovnání s jinou sazbou Průměrná spotřeba elektřiny ve VT MWh/rok 5,22 5,22 52,05 Průměrná spotřeba elektřiny v NT MWh/rok 46,84 46,84 0,00 Stále platby - odběrné místo Kč/měs Hlavní jistič A nad 3x63A do 3x80A včetně Stálé platby - jistič Kč/A Platby za silovou el. energii Kč/MWh VT 2 055, , ,0 Kč/MWh NT 1 291, ,0 0,0 Platby za distribuci elektřiny Kč/MWh VT 1 814, , ,5 Kč/MWh NT 54,5 54, ,5 Stále platby Kč za MWh 570,0 570,0 570,0 Celkové náklady bez DPH Kč/rok Celkové náklady včetně DPH Kč/rok Bylo provedeno orientační porovnání stávající spotřeby elektrické energie za poslední tři roky pro obecní úřad s jinými sazbami od daného dodavatele. Ceny byly převzaty z platného ceníku dodavatele ČEZ Prodej s.r.o. Jak ukazuje porovnání, je stávající distribuční sazba C25d od daného dodavatele nejvýhodnější. 3.2 Energetické hodnocení objektu Tepelně-technické výpočty byly provedeny podle ČSN Tepelná ochrana budov. Energetické hodnocení objektu je zpracováno podle ČSN , ČSN EN a ČSN EN ISO

23 3.2.1 Posouzení tepelně - technických vlastností konstrukcí budovy Bylo provedeno porovnání součinitelů prostupu tepla konstrukcí na systémové hranici budovy s požadovanými hodnotami normou ČSN :2011, které jsou uvedeny v následujících tabulkách. Tabulka č Normové součinitele prostupu tepla pro jednotlivé konstrukce dle ČSN Druh konstrukce ČSN :2011 Požadovaná Doporučená Konstrukce svislé neprůsvitné (těžké) 0,30 0,25 Konstrukce neprůsvitné k nevytápěnému prostoru 0,60 0,40 Konstrukce výplňové - okna 1,50 1,20 Konstrukce výplňové - dveře 1,70 1,20 Konstrukce stropu k nevytápěné půdě 0,30 0,20 Konstrukce podlahy přilehlá k zemině 0,45 0,30 Tabulka č Součinitele prostupu tepla stávajících konstrukcí v budově Druh konstrukce Stav Součinitel prostupu tepla U [W/(m 2 K)] Konstrukce svislé neprůsvitné (těžké) Nevyhovuje 1,06 až 1,37 Konstrukce neprůsvitné k nevytápěnému prostoru Nevyhovuje 0,94 Konstrukce výplňové - okna Nevyhovuje 2,40 Konstrukce výplňové - dveře Nevyhovuje 5,65 Konstrukce stropu k nevytápěné půdě Nevyhovuje 1,10 Konstrukce podlahy přilehlá k zemině Nevyhovuje 2,65 až 2,76 Stávající obalové konstrukce budovy nevyhovují současným požadavkům na jejich tepelně technické vlastnosti. Součinitele prostupu tepla všech konstrukcí nesplňují požadavky normy ČSN : Porovnání průměrného součinitele prostupu tepla budovy Dále bylo provedeno hodnocení energetické náročnosti objektu pomocí průměrného součinitele prostupu tepla budovy podle ČSN :2011. Podmínka, že objekt je vyhovující z hlediska energetické náročnosti, zní: U em U em,r U em - vypočtený průměrný součinitel prostupu tepla budovy W/(m 2 K) U em,r - požadovaný průměrný součinitel prostupu tepla W/(m 2 K) Vyhodnocení průměrného součinitele prostupu tepla celé budovy ve stávajícím stavu je v následující tabulce. 23

24 Tabulka č Průměrný součinitel prostupu tepla objektu Průměrný součinitel prostupu tepla budovy (ČSN :2011) STÁVAJÍCÍ STAV H t - měrná ztráta prostupem 952,3 W/K U em - průměrný součinitel prostupu tepla 1,16 W/(m 2 K) U em,r - průměrný součinitel prostupu tepla (požadovaný) 0,41 W/(m 2 K) U em,r,rec - průměrný součinitel prostupu tepla (doporučený) 0,31 W/(m 2 K) Klasifikační ukazatel CI 2,83 Mimořádně nehospodárná Průměrný součinitel prostupu tepla budovy nevyhovuje požadované hodnotě normy ČSN :2011, hodnota průměrného součinitele prostupu tepla budovy spadá do kategorie G Mimořádně nehospodárná. Z energetického štítku obálky budovy, který je součástí příloh, je zřejmé, které konstrukce se nejvíce podílejí na prostupu tepla a kde je možné hledat potenciál energetických úspor Tepelné ztráty budovy Výpočet tepelné ztráty je proveden pro: Lokalita Šumperk Nejnižší venkovní výpočtová teplota vzduchu -15 C Střední teplota venkovního vzduchu v topném období t es 3,5 C Počet dní v topném období 242 Krajinná oblast s intenzivními větry, chráněná budova stojící v zástavbě. Měrná tepelná ztráta prostupem tepla budovy ve stávajícím stavu je podle teoretického výpočtu (podle ČSN v souladu s ČSN EN ISO 13789, ČSN EN ISO 13790, ČSN EN ISO 13370) H T = 952,3 W/K. Tepelná ztráta budovy ve stávajícím stavu 33,0 kw při průměrné vnitřní teplotě 15,6 C byla vypočtena podle ČSN EN v programu společnosti Protech s.r.o. Nový Bor. A byla použita pro naladění modelu energetické potřeby budovy. Tato ztráta je ale značně ovlivněna vnitřní průměrnou teplotou, která se odvíjí od toho, že v některých prostorech objektu nejsou instalována akumulační kamna a tyto místnosti jsou vlastně vytápěny pouze nepřímo z okolních prostor. Pro další hodnocení tak bude použita tepelná ztráta 37,4 kw při průměrné vnitřní návrhové teplotě 19,1 C, která zohledňuje vytápění celého objektu dle požadavků platné normy. Procentuální podíl jednotlivých konstrukcí a větrání na celkových tepelných ztrátách budovy je vyčíslen v následující tabulce a znázorněn na uvedeném grafu. 24

25 Tabulka č Rozdělení tepelných ztrát budovy stávající stav Rozdělení tepelných ztrát objektu - VÝCHOZÍ STAV H [W] Procentuální podíl Stropy ,0% Stěny ,0% Výplně otvorů ,2% Podlaha ,4% Tepelná ztráta prostupem tepla obálkou budovy ,6% Tepelná ztráta větráním v budově ,4% Celková tepelná ztráta objektu ,0% 12% 16% 17% Rozdělení tepelných ztrát - VÝCHOZÍ STAV 22% 32% Stropy Stěny Výplně otvorů Podlaha Větrání Z rozdělení tepelných ztrát vyplývá, kde je možné hledat snížení potřeby tepla na vytápění objektu. Největší podíl na tepelných ztrátách stávajícího objektu mají prostupy tepla přes obvodové stěny (32 %), stropem (22 %), ztráty výplněmi otvorů (17 %) a dále pak prostupy podlahou (12 %). Významný podíl tvoří tepelná ztráta přirozeným větráním přibližně 16 % Model energetické potřeby budovy Při výpočtu potřeby tepla na vytápění budovy se zpravidla zjišťuje roční potřeba energie v GJ za otopné období bilančním hodnocením na základě posouzení stavebních konstrukcí objektu. Metodika tohoto posouzení je dána vyhláškou 148/2007 Sb. a rovněž soustavou norem ČSN , ČSN , ČSN EN ISO 13788, ČSN EN ISO 6946, ČSN EN 832, ČSN EN ISO 12831, ČSN EN ISO a ČSN EN ISO Stanovení roční potřeby tepla na vytápění budovy bylo provedeno denostupňovou metodou, která vychází z tepelných ztrát objektu (vypočtené v kapitole ), klimatických podmínek místa stavby a zohledňuje provozní režim vytápění v objektu. Roční potřeba tepla na vytápění v GJ/rok byla vypočtena ze vzorce: (t is t es ) E vyt = 24. Q c. ε. d , (t is t e ) kde: E vyt roční potřeba tepla na vytápění tepelná ztráta (GJ/rok) 25

26 Q c ε ε i ε t ε d η o η r d t is t es t e celková tepelná ztráta objektu (kw) celkový opravný součinitel ε = ε i. ε t. ε d / (η o. η r ) koeficient vyjadřující vliv nesoučasnosti výpočtových hodnot uvažovaných při výpočtu celkové tepelné ztráty objektu koeficient vlivu režimu vytápění během dne resp. noci zkrácení doby vytápění podle využití budovy během týdne účinnost rozvodu možnost regulace systému vytápění počet dnů otopného období průměrná vnitřní teplota v objektu průměrná venkovní teplota otopného období nejnižší výpočtová venkovní teplota Z uvedeného vzorce pak vyplývá, v které části lze hledat potenciál: a) Q c snížení tepelné ztráty obvodového pláště, výplní a stropů b) ε ovlivněné použitou regulací (počasí, čas, vnitřní teplota, zónová regulace, individuální regulace, prováděním nočního útlumu, dodržení vnitřních teplot) a provozem vytápění dané budovy, ε je sestaven jako součin koeficientů c) ostatní je závislé na klimatických podmínkách Hodnoty těchto činitelů popisujících režim vytápění v hodnoceném objektu uvádí následující tabulka: Tabulka č Celkový opravný součinitel budovy Celkový opravný součinitel e STÁVAJÍCÍ STAV Objekt nedotápí VÝCHOZÍ STAV Objekt při normovém provozu 0,43 0,43 vliv nesoučasnosti ztráty prostupem a infiltrací (0,8-0,9) ei 0,90 0,90 vlivu režimu vytápění - čas za den (0,8-1,0) et 0,80 0,80 zkrácení doby vytápění - dni za týden (0,8-1,0) ed 0,60 0,60 účinnost rozvodu (0,95-0,98) ho 1,00 1,00 možnost regulace systému vytápění (0,9-1,0) hr 1,00 1,00 Dlouhodobá klimatická data byla převzata z údajů nejbližší meteorologické stanice ČHMÚ - Šumperk. 26

27 Tabulka č Potřeba tepla objektu vypočtená z energetického modelu budovy VÝPOČET POTŘEBY TEPLA NA VYTÁPĚNÍ BUDOVY - DDP STÁVAJÍCÍ STAV VÝCHOZÍ STAV Celková tepelná ztráta objektu kw 33,04 37,40 Průměrná vnitřní teplota v objektu C 15,6 19,1 Výpočtová venkovní teplota C Průměrná venkovní teplota (t es ) C 3,5 3,5 Počet topných dnů dny Počet denostupňů K.dny Celkový opravný součinitel - 0,43 0,43 Potřeba tepla na vytápění budovy GJ 118,0 154,5 Teoretická potřeba tepla na vytápění obecního úřadu v hodnoceném období vypočtená z energetického modelu budovy je 118,0 GJ/rok. Průměrná vnitřní teplota byla vypočtena na 15,6 C. Mimo to byla stanovena ještě teoretická potřeba tepla za předpokladu, že objekt bude vytápěn komplexně a nebude nedotápěn. Teoretická potřeba tepla na vytápění v tomto případě činí 154,5 GJ/rok při průměrné vnitřní teplotě 19,1 C Využití tepelných zisků Vzhledem k nepřítomnosti termostatické regulace nejsou ve výpočtu uvažovány tepelné zisky. Tepelné zisky E VZ a E VS z vnitřních zdrojů tepla a ze slunečního záření za otopné období se stanovují pro občanské a obytné budovy za podmínky, že je instalována dynamická regulace otopného systému Výpočtová spotřeba tepla na vytápění objektu Při uvažování účinnosti výroby tepla zdrojem (akumulační kamna) 93% je teoretická spotřeba tepla na vytápění 126,9 GJ/rok, což je 35,2 MWh/rok. Pro verifikaci výpočtového modelu objektu byl proveden přepočet skutečných spotřeb tepla (z faktur) v hodnoceném období 2010 až 2012 na dlouhodobý průměr (DDP 30) pomocí denostupňové metody. Měsíční klimatická data pro stanovení teoretické potřeby tepla na vytápění objektu v hodnoceném období byla převzata z průměru údajů meteorologických stanic ČHMÚ v Šumperku. Porovnání teoretické spotřeby tepla se skutečnou je provedeno v tabulce č. 22. Tabulka č Skutečná spotřeba tepla objektu přepočtená na dlouhodobý průměr Rok DDP Roční spotřeba tepla v objektu [GJ/rok] 126,5 113,0 120,8 121,0 Počet denostupňů D (15,6 C)

28 Tabulka č Porovnání fakturované a modelové spotřeby tepla v objektu Skutečná spotřeba tepla Vypočtená spotřeba tepla Rozdíl (z účetních dokladů, přepočtená na nominální rok - DDP) (z modelu energetické potřeby - obálkový výpočet) po odečtení tepelných zisků (účetní doklady x model) GJ/rok GJ/rok % 121,0 126,9 4,7% Teoretická spotřeba energie na vytápění vypočtená z energetického modelu budovy se od fakturované spotřeby energie přepočtené na dlouhodobý průměr (DDP) liší o 4,7 %. Výpočtový model dobře popisuje energetické chování budovy. Toto porovnání ale vychází z výpočtu, ve kterém je objekt nedotápěn, protože některé prostory nejsou vybaveny akumulačními kamny a tudíž jsou vytápěny pouze nepřímo. Byl proto proveden teoretický výpočet, který zohlední navýšení spotřeb při vytápění celého objektu dle požadavků normy. Při uvažování účinnosti výroby tepla zdrojem (akumulační kamna) 93% bude pro další výpočty použita teoretická spotřeba tepla na vytápění 166,2 GJ/rok, což je 46,2 MWh/rok. 28

29 3.3 Upravená energetická bilance předmětu EA Upravená energetická bilance objektu V následující tabulce je upravená energetická bilance sestavená z teoretického modelu energetické potřeby budovy pro výchozí stav objektu. V tomto modelu je uvažováno s faktem, že objekt bude vytápěn na normové teploty, bez nedotápění. Tabulka č Upravená energetická bilance posuzovaného objektu Ř. GJ MWh náklady Kč pozn. 1 Vstupy paliv a energie 207,2 57, Nákup elektrické energie 1a elektrická energie 207,2 57, Nákup elektrické energie 2 změna zásob paliv 0,0 0,0 0 3 ř.1+ř.2 spotřeba paliv a energie 207,2 57, prodej energie cizím 0,0 0,0 0 5 ř.3-ř.4 Konečná spotřeba paliv a energie 207,2 57, Nákup elektrické energie 6 z ř. 5 Spotřeba energie na vytápění 166,2 46, Elektrická energie 7a z ř. 6 z toho ztráty ve zdroji ÚT 11,6 3, b z ř. 6 z toho ztráty v rozvodech ÚT 0,0 0,0 0 8 z ř. 5 Spotřeba energie na nucené větrání 0,0 0,0 0 9 z ř. 5 Spotřeba energie na přípravu TV 2,3 0, Elektrická energie 7c z ř. 10 z toho ztráty ve zdroji přípravy TV 0,0 0,0 43 7d z ř. 10 z toho ztráty v rozvodech TV (cirkulace) 0,7 0, z ř. 5 Spotřeba energie na chlazení 0,0 0, z ř. 5 Spotřeba energie na úpravu vlhkosti 0,0 0, z ř. 5 Spotřeba energie na osvětlení 3,3 0, Elektrická energie 13 z ř. 5 Spotřeba energie na technologické a ostatní procesy 35,4 9, Elektrická energie Pozn.: Cenová hladina roku 2012 vč. DPH 20% 29

30 3.3.2 Základní technické ukazatele vlastního energetického zdroje Tabulka č Základní technické ukazatele vlastního energetického zdroje ř. Ukazatel jednotka roční hodnota 1 Roční celková účinnost zdroje % 93,07 2 Roční účinnost výroby elektrické energie % - 3 Roční účinnost výroby tepla % 93,07 4 Spotřeba energie v palivu na výrobu elektřiny GJ/MWh - 5 Spotřeba energie v palivu na výrobu tepla GJ/GJ 1,07 6 Roční využití instalovaného elektrického výkonu hod/rok - 7 Roční využití instalovaného tepelného výkonu hod/rok 850,9 Tabulka č Bilance výroby energie z vlastních zdrojů roční Ukazatel ř. jednotka hodnota 1 Instalovaný elektrický výkon celkem MW - 2 Instalovaný tepelný výkon celkem MW 0, Výroba elektřiny MWh - 4 Prodej elektřiny (z ř.3) MWh - 5 Vlastní technologická spotřeba elektřiny na výrobu elektřiny MWh - 6 Spotřeba energie v palivu na výrobu elektřiny GJ - 7 Výroba tepla GJ 156,8 8 Dodávka tepla (z ř.7) GJ - 9 Prodej tepla (z ř.7) GJ - 10 Vlastní technologická spotřeba tepla na výrobu tepla GJ - 11 Spotřeba energie v palivu na výrobu tepla GJ 168,5 12 Spotřeba energie v palivu celkem (z ř.6 + ř.11) GJ 168,5 3.4 Vyhodnocení hospodaření energiemi Rozborem lze dojít k následujícím závěrům: Průměrný součinitel prostupu tepla budovy obecního úřadu v Rohli nesplňuje požadavek normy ČSN :2011. Budova byla vyhodnocena a zařazena do klasifikačního stupně G Mimořádně nehospodárná. Dále bylo zjištěno: - všechny konstrukce na obálce budovy nesplňují normou ČSN :2011 požadované součinitele prostupu tepla - vytápění objektu je realizováno soustavou 13 akumulačních kamen o celkovém výkonu 48,0 kw - průměrná odhadovaná účinnost těchto zdrojů vytápění je uvažována na 93% - otopná soustava není v objektu instalována - pro ohřev teplé vody v objektu je instalován průtokový ohřívač o odhadovaném příkonu 1,2 kw 30

31 - dále je instalován zásobníkový ohřívač DZD Dražice OKCE 50 (51 l, 2 kw) - účinnost přípravy v těchto ohřívačích je uvažována 98% - rozvod teplé vody od těchto ohřívačů je velmi krátký, teplá voda je odebírána přímo v místě přípravy - osvětlení objektu je realizováno soustavou zářivkových svítidel s mléčnými kryty, v podružných prostorech jsou instalovány klasické žárovky - v objektu je přirozené větrání, vzduchotechnická zařízení nejsou realizována - objektu jsou dále provozovány běžné spotřebiče jako počítače s monitory a tiskárnami, kopírka, rozhlas, skartovačka, rádia a rychlovarné konvice 3.5 Celkový potenciál energetických úspor Potenciál úspor tepla je možné hledat zejména ve snížení tepelných ztrát budovy prostřednictvím zateplení obvodových stěn, stropu k nevytápěné půdě a výměnou zbylých výplní otvorů. Dalším možným úsporným opatřením by byla instalace nového účinnějšího zdroje vytápění. Tabulka 26 - Potenciál energetických úspor pro jednotlivá opatření Popis navrhovaných opatření Potenciál energetických úspor (GJ/rok) Výměna výplní otvorů 41,8 Zateplení fasády 42,9 Zateplení stropu 18,7 Instalace OS s TRV 2,6 Elektrické tepelné čerpadlo 39,9 31

32 4 Návrh opatření ke snížení spotřeby energie 4.1 Návrh technického řešení Energetický audit při návrhu technických řešení vychází ze stávajícího stavu technologií a budovy, způsobu vytápění a ze znalostí v oblasti stavebnictví, výroby a distribuce tepla a elektrické energie. Faktory ovlivňující spotřebu tepelné energie: Zvolený systém zateplení a tloušťka použitého izolantu Prostup tepla otvorovými výplněmi - kvalita oken a ochlazovaných dveří Infiltrace spárami výplní - těsnění spár Poměr otvorových výplní a zdiva Způsob vytápění a ohřevu TV - volba zdroje tepla a topného média Regulace vytápění Existence zádveří Orientace otvorových výplní ke světovým stranám Využití vnitřních a vnějších zdrojů tepla tepelné zisky Energetické chování uživatelů objektu Výše uvedené faktory je vhodné posoudit v rámci "Energetického auditu". Energetický audit provádí návrh opatření, která přinesou co největší úspory při vynaložení co nejnižších investic Opatření č. 1 Název: Výměna výplní otvorů Popis: Původní dvojitá dřevěná okna, vstupní ocelové dveře Výplně okenních otvorů jsou v objektu v celém rozsahu původní, převážně dvojitá (špaletová), se součinitelem prostupu tepla U = 2,40 W/m 2 K. Vstupní dveře do budovy jsou ocelové, s jednoduchým zasklením, s uvažovaným součinitelem prostupu tepla celé výplně U = 5,65 W/m 2 K. Původní výplně otvorů ve vytápěných prostorech nesplňují současné tepelně technické požadavky dané normou ČSN :2011, tedy U w = 1,50 W/m 2 K a U d = 1,70 W/m 2 K. Návrh opatření počítá s instalací nových oken s izolačním trojsklem s celkovým součinitelem prostupu tepla oken U w = 0,90 W/m 2 K a instalací nových dveří s izolačním dvojsklem s celkovým součinitelem prostupu tepla U d = 1,20 W/m 2 K. Všechny nové výplně otvorů tak splní doporučené hodnoty součinitele prostupu tepla normou ČSN :2011. Celková plocha nových otvorových výplní je 61,9 m 2. Cena včetně instalace je přibližně Kč/m 2 včetně DPH (6 000 Kč/m 2 bez DPH). 32

33 Tabulka č Stanovení investičních nákladů na opatření č. 1 Plocha výplňových konstrukcí [m 2 ] 61,9 Měrná cena zateplované konstrukce vč. DPH [Kč/m 2 ] Investiční náklady na opatření vč. DPH [Kč] Tabulka č Energeticko-ekonomické přínosy opatření č. 1 Opatření 1 - Výměna výplní otvorů GJ/rok Kč/rok Investiční náklady Množství energie pro vytápění (EE) 124, Množství energie pro přípravu TV (EE) 2, Množství energie pro osvětlení (EE) 3, Množství energie pro ostatní spotřebu (EE) 35, Množství energií celkem po realizaci 165, Mzdy - - Ztráty - - Ostatní (údržba kotelny) - - Celkové provozní náklady po realizaci opatření 165, Množství energie-prodej 0,0 0 Úspora tepelné energie 41, Množství energie a provozní náklady před realizací 207, Pozn.: Cenová hladina roku 2012 (DPH 20%), cena navržených opatření s 21% DPH Výměnou otvorových výplní dojde ke snížení spotřeby elektrické energie pro vytápění o 41,8 GJ/rok. To představuje úsporu provozních nákladů na vytápění o 30,1 tis. Kč/rok. Aktuální cena elektrické energie pro vytápění je 720,0 Kč/GJ včetně 20% DPH (dle platného ceníku ČEZ Prodej, s.r.o.) 250 Spotřeba energií pro opatření č GJ/rok Výchozí stav Opatření č. 1 33
